BEDIENUNGSANLEITUNG STEP 500 AEG

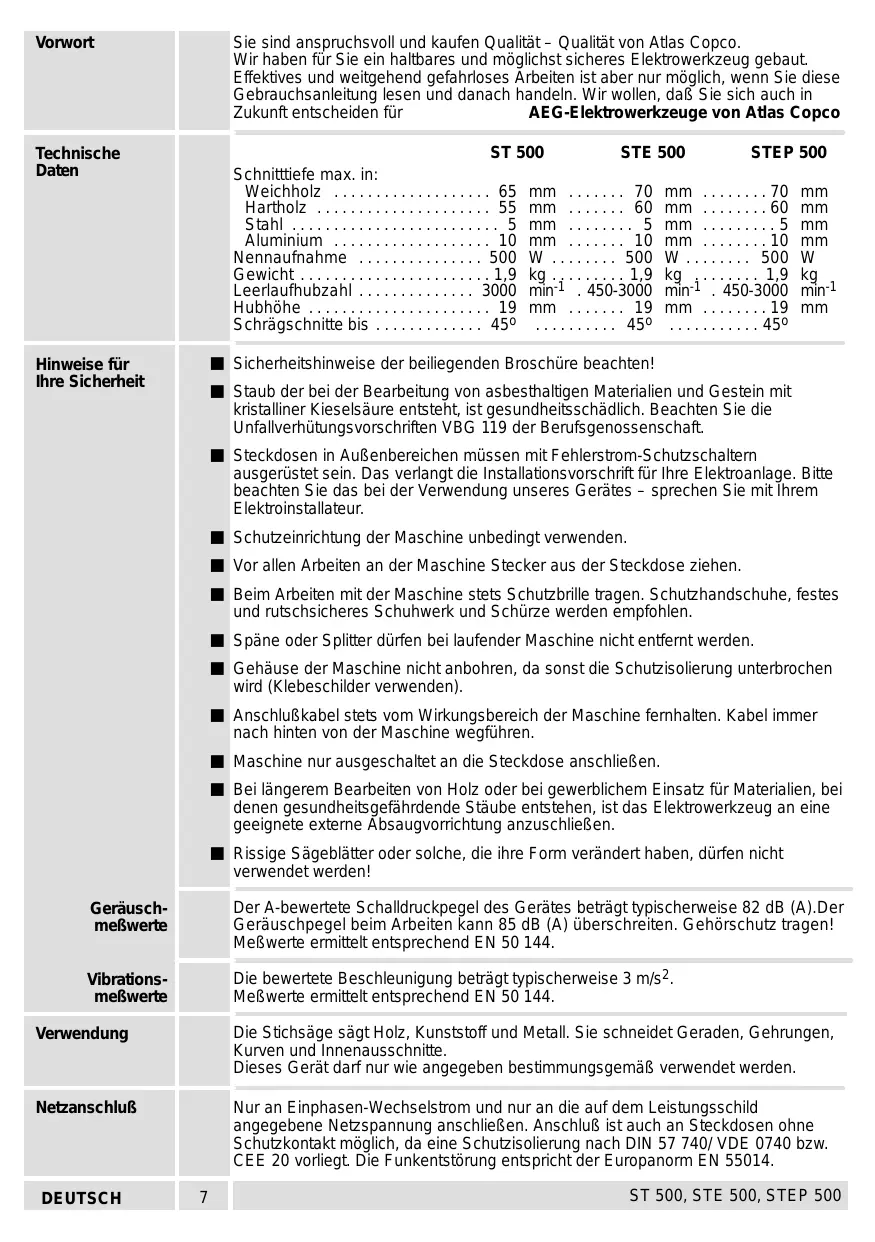

Vorwort	Sie sind anspruchsvoll und kaufen Qualität – Qualität von Atlas Copco. Wir haben für Sie ein haltbares und möglichst sicheres Elektrowerkzeug gebaut. Effektives undweitgehend gefahrloses Arbeiten ist aber nur möglich, wenn Sie diese Gebrauchsanleitung lessen und danach handeln. Wir wollen, daß Sie sich auch in Zukunft entscheiden für AEG-Elektrowerkzeuge von Atlas Copco
Technische Daten	ST 500 STE 500 STEP 500 Schnitttiefe max.in: Weichholz 65 mm 70 mm 70 mm Hartholz 55 mm 60 mm 60 mm Stahl 5 mm 5 mm 5 mm Aluminium 10 mm 10 mm 10 mm Nennaufnahme 500 W 500 W Gewicht 1,9 kg 1,9 kg 1,9 kg Leerlaufhubzahl 3000 min-1 450-3000 min-1 450-3000 min-1 Hubhöhe 19 mm 19 mm 19 mm Schrägschnitte bis 45° 45° 45° 45°
Hinweise für ihre Sicherheit	■ Sicherheitshinweise der beiliegenden Broschüre beachten! Staub der bei der Bearbeitung von asbesthaltigen Materialien und Gestein mit kristalliner Kieselsäure entsteht, ist gesundheitsschädlich. Beachten Sie die Unfallverhütungsvorschriften VBG 119 der Berufsgenosellschaft. Steckdosen in Außenbereichen müssen mit Fehlerstrom-Schutzschaltern ausgerüstet sein. Das verlangt die Installationsvorschrift für ihre Elektroanlage.itte beachten Sie das bei der Verwendung unseres Gerätes – sprechen Sie mit ihrer Elektroinstallatur. Schutzeinrichtung der Maschine unbedingt verwenden. Vor allen Arbeiten an der Maschine Stecker aus der Steckdoseziehen. Beim Arbeiten mit der Maschine stets Schutzbrille tragen. Schutzhandschuhe, festes und rutschischeres Schuhwerk und Schürze werden empfohlen. Späne oder Splitter dürfen bei laufender Maschine nicht entfern werden. Gehäuse der Maschine nicht anbohren, da sonst die Schutzisolierung unterbrochen wird (Klebeschider verwenden). Anschlußkabel stets vom Wirkungsbereich der Maschine fernhalten. Kabel immer nach hinten von der Maschine wegführren. Maschine nur ausgeschalten an die Steckdose anschließen. Bei längerem Bearbeiten von Holz oder bei gewerblichem Einsatz für Materialien, bei denen gesundheitsgeführrdende Stäube entstehen, ist das Elektrowerkzeug an eine geeignete externe Absaugvorrichtung anzuschlieben. Rissige Sägebälter oder solche, die ihre Form verändert haben,)dürfen nicht verwendet werden!
Gerausch-meißwerte	Der A-bewertete Schaldruckpegel des Gerätes beträgt typischerweise 82 dB (A).Der Gerauschpegel beim Arbeiten kann 85 dB (A) überschreiben. Gehörschutz/TRagen! Meßwerte ermittelt entsprechend EN 50 144.
Vibrations-meißwerte	Die bewertete Beschleunigung beträgt typischerweise 3 m/s2. Meßwerte ermittelt entsprechend EN 50 144.
Verwendung	Die Stichsäge sagt Holz, Kunststoff und Metall. Sie schneiden Geraden, Gehrungen, Kurven und Innenausschnittte. Dieses Gerätarfur niw wie angegeben bestimmungsgemäß verwendet werden.
Netzanschluss	Nur an Einphasen-Wechselstrom und nur an die auf dem Leistungsschild angegebene Netzspannung anschlossen. Anschlußist auch an Steckdosen ohne Schutzkontakt möglich, da eine Schutzisolierung nach DIN 57 740/ VDE 0740 bzw.CEE 20 vorlegt. Die Funkentstörung entspricht der Europanorm EN 55014.
DEUTSCH	7 ST 500, STE 500, STEP 500

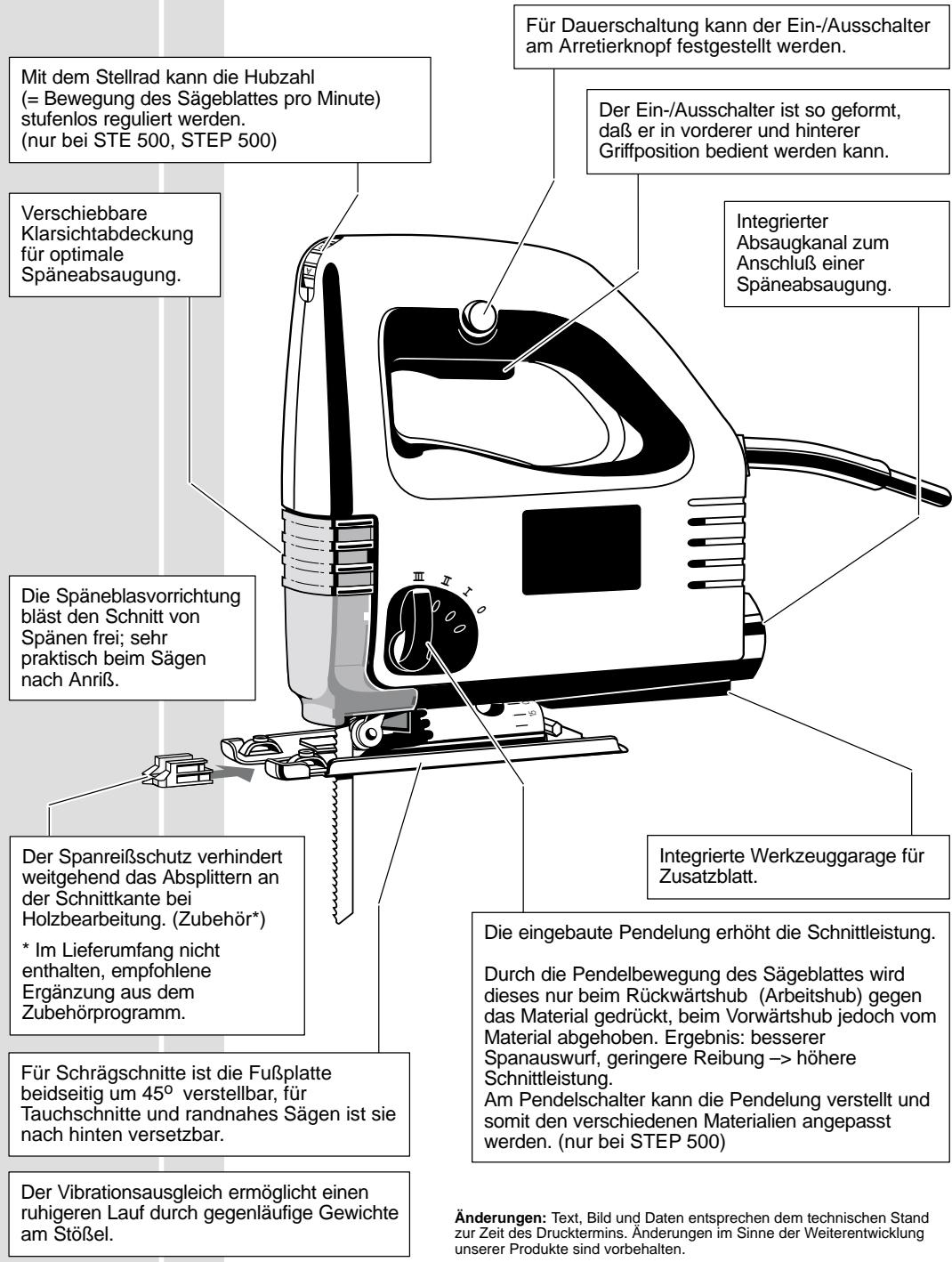

Kurzbeschreibung

Einsetzen des Säegeblattes	Vor allen Arbeiten an der Maschine Stecker aus der Steckdoseziehen.
	1. Klarsichtabdeckung nach unten schiben, somit ist die Klemmschraube better zugänglich.
	2. Klemmschraube mit Innensechskantschlüssel (an der Fußplatte angebracht) ca. zwei Umdrehungen loseen.
	3. Säeblatt in die Nut der Stützrolle legen und bis zum Anschlag fest in den Stöbel einschieben; die Nase des Säegeblattes mussen am Stöbelbund anschlagen (siehe Abbildung).
	4. Klemmschraube wieder festziehen.
	5. Säeblatt auf festen Sitz kontrollieren (Schutzhandschuhe(TRagen!).
Verstellen der Fußplatte	Die Fußplatte kann schräggestellt, verschoben oderersetzt werden.
	Schragsstellung ⇒Gehrungen (Schragschnitt)Hierzu Feststelltschaube loseen, Fußplatte aus der Rasterung ziehen, im gewünschten Winkel (15°, 30°, 45°) einrasten lassen und Feststelltschaube wieder festziehen.Andere Winkel bis 45° sind außerhalb der Rasterung einstellbar.Der Winkel kann an Skala abgelesen werden.Für sehr genaue Schrägschnitte, zuvor einen Probeschnitt durchgeführt.
	Verschieben ⇒Tauschmittel mit langem SäegeblattHierzu Feststelltschaube loseen, Fußplatte nach hinten schiben und Feststelltschaube wieder festziehen.In dieser Position ist die Fußplatte in 0°-Stellung fixiert.
	Versetzen ⇒Tauschmittel mit kurzem Säegeblatt und randnahes SägenHierzu Feststelltschaube herausschrauben, Fußplatte nach hinten versetzen und Feststelltschaube in der hinteren Bohrung festziehen.Die Fußplatte ist auch in dieser Position in Längsrichtungverschiebbar.
Späneabsaugung	Maschine nur mit einer geeigneten Späneabsaugung betreiben.
	Der integrierte Absaugkanal hat den genormten Innen-ø von 30 mm.Zum Anschluß an einen Haushaltsstaubsauger oder einen Atlas Copco Naß- und Trockensauger den Saugschlauch (Id.Nr. 4932 3304 12) aus dem Zubehörprogramm verwenden.
DEUTSCH	ST 500, STE 500, STEP 500
	1. Saugschlauch drehend in den Absaugkanal stecken bis er festsitzt.
	2. Klarsichtabdeckung nach unten schieben, somit ist eine optimale Staubabsaugung gegeben.
Spanreißschutz (Zubehör*)	Der Spanreißschutz verhindiert weltgehend das Abspiltern an der Schnittkante bei Holzbearbeitung. Den Spanreißschutz wie in Abb. mit der glatten Seite nach unten bündig auf die Fußplatte stecken (nur in der vorderen Fußplattenstellung möglich). * Im Lieferumfang nicht enthalten, empfehlene Ergänzung aus dem Zubehörprogramm.
Einstellen der Hubzahl (nur bei STE 500 STEP 500)	Mit dem Stellrad kann die Hubzahl (= Bewegung des Sägeblattes pro Minute) stufenlos reguliert werden. Auf dem Stellrad sind die Buchstaben A ... G aufgedruckt; hierbei gilt: A = kleinste Hubzahl G = größte Hubzahl Die für das zu bearbeitende Material geeignete Hubzahl der nachfolgenden Tabelle enthalten und den entsprachenden Buchstaben auf dem Stellrad einstellen.
	Material Hubzahl
	Holz G
	Stahl D-E
	Alu D-E
	Gummi A-C
Ein-/Ausschalten	Momentschaltung Einschalten: Ein-/Ausschalter drücken. Ausschalten: Ein-/Ausschalter loslassen. Dauerschaltung Einschalten: Ein-/Ausschalter drücken und dann Arretierknopf drücken, Ein-/Ausschalter loslassen. Ausschalten: Ein-/Ausschalter drücken und loslassen.
	Beim Einstellen der Pendelung wird der Eingriff der Sägeblattzähne in das Material vergrößert bzw. verkleinert. Als Faustregel gilt: Weiche Materialien große Pendelung Harte Materialien keine Pendelung bzw. keine Pendelung Saubere Schnittoberfläche keine Pendelung
Einstellen der Pendelung (nur bei STEP 500)
DEUTSCH	10	ST 500, STE 500, STEP 500
	Die geeignete Pendelung der nachfolgenden Tabelle enthalten und am Pendelschalter einstellen.
	Material	Pendelstufe
	Holz	I - III
	Kunststoff	I
	Alu	0 - I
	Stahl	0
	Keramik	0
	Gummi	0
	Die in der Tabelle vorgeschlagenen Pendelstufen sind nur Anhaltswerte.
	Das Einstellen der Pendelung am Pendelschalter laßt sich auch bei laufender Maschine vorhalten.
Arbeitshinweise	1. Hubzahl und Pendelung entsprechend dem zu bearbeitenden Material einstellen
	2. Maschine mit dem vorderen Teil der Fußplatte auf das Material aufsetzen und einschalten.
	3. Die Maschine von oben auf das Material drücken und entlang der Schnittlinie führen.
	Nicht zuviel Schnittdruck geben. Ein leichter Druck auf das Sägeblatt genugt um einen optimalen Sägefortschnitt zu erzielen.
	Bei Sägen nach Anrät die Markierung im Spanreißschutz als Orientierungshilfe verwenden.
	Für exakt gerade Sätte, eine Leiste als Anschlag auf das Material klemmen oder Parallelanschlag (Zubehör) verwenden.
	Für Gehringsschnittte (Schrägschnittte) die Fußplatte verstellen.
	Für randnahes Sägen die Fußplatte in die hinterste Stellung versetzen.
Sägen von Blechen	Um ein Mitfederaln zu vermeiden, Bleche auf einer Holzunterlage festspannen. Beim Metalsägen entlang der Schnittlinie Kühlmittel (Öl, Petroleum) aufragen.
Herstellen von Innenaus-schnitten	Tauchsägen ist nur in weicheren Materialien (Holz, Leichtbaustoffe für Wände) möglich, bei härteren Materialien (Metalle) muß eine dem Sägeblatt entsprechend große Bohrung angebracht werden.
	Um einen günstigen Schnittwinkel zum Einstechen zu erhalten, die Fußplatte in die hinterste Stellung versetzen.(siehe Kap. "Verstellen der Fußplatte")
	1. Pendelung am Pendelschalter auf "0" stellen.
	2. Maschine ausgeschaltet mit der vorderen Kante der Fußplatte auf die Schnittstelle aufsetzen.
	3. Maschine einschalten und Sägeblatt vorsichtig saggend in das Material eintauchen.
DEUTSCH	11	ST 500, STE 500, STEP 500
Parallelanschlag mit Kreisführung (Zubehör*)	Mit Hilfe des Parallelanschlags mit Kreisführung sind Parallelschnitte von 0 - 200 mm und Kreisschnittte von 100 - 400 mm möglich. Geschträkte Sägeblätter verwenden.	* Im Lieferumfang nicht enthalten, empfohlene Ergänzung aus dem Zubehörprogramm.
Verwendung als Parallelanschlag	Den Parallelanschlag mit der Anschlagfläche nach unten durch die Laschen in der Fußplatte schiben und mit der Knebelschraube befestigen Für links bzw. rechts angeschlagene Schnitte den Parallelanschlag von der entsprichenden Seite einschieben.
Verwendung als Kreisführung	Den Parallelanschlag mit der Anschlagfläche nach oben durch die Laschen in der Fußplatte schiben und mit der Knebelschraube befestigen. Die Kreisführung von oben in den Parallelanschlag einschrauben. Darauf achten, daß Sägeblatt und Kreisführung eine Linie bilden.
Kunststoffgleitschuh (Zubehör*)	Bei empfindlichen Oberflächen sollen der Kunststoffgleitschuh verwendet werden. * Im Lieferumfang nicht enthalten, empfohlene Ergänzung aus dem Zubehörprogramm.
Montage	Den Kunststoffgleitschuh vorn in die Fußplatte einhängen und dann die Zungen im hinteren Teil in die Fußplatte einrasten.
Demontage	Beide Zungen nach außen biegen und Kunststoffgleitschuh abnehmer. Weiteres Zubehör mit den Bestellnummern ersehen Sieitte aus unserer Katalogen.
Wartung	Um eine ständige Betriebsbereitschaft zu gewährleisten, sollte die Maschineomal jährlich auf abgenutzte Kohlebürsten in einem AEG-Kundendienststützpunkt untersucht werden. Nur AEG Zubehör und Ersatzteile verwenden. Bauteile, deren Austausch nicht beschrieben wurde, bei einer AEG Kundendienstelle auswechseln halten (Broschüre Garantie/Kundendienstadressen beachten). Bei Bedarf kann eine Explosionszeichnung des Gerätes unter Angabe der Maschinen Type und der zehnstelligen Nummer auf dem Leistungsschild bei ihrer Kundendienststelle oder direkt bei Atlas Copco Electric Tools GmbH, Postfach 320, D-71361 Winnenden angefordert werden.
DEUTSCH	12	ST 500, STE 500, STEP 500

CE-KONFORMITÄTSERKLÄRUNG

Wir erklaren in alleiniger Verantwortung, daß这点es Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt. EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, gemäß den Bestimmungen der Richtlinien 98/37/EG, 73/23/EWG, 89/336/EWG
