BRUGSANVISNING STEP 500 AEG

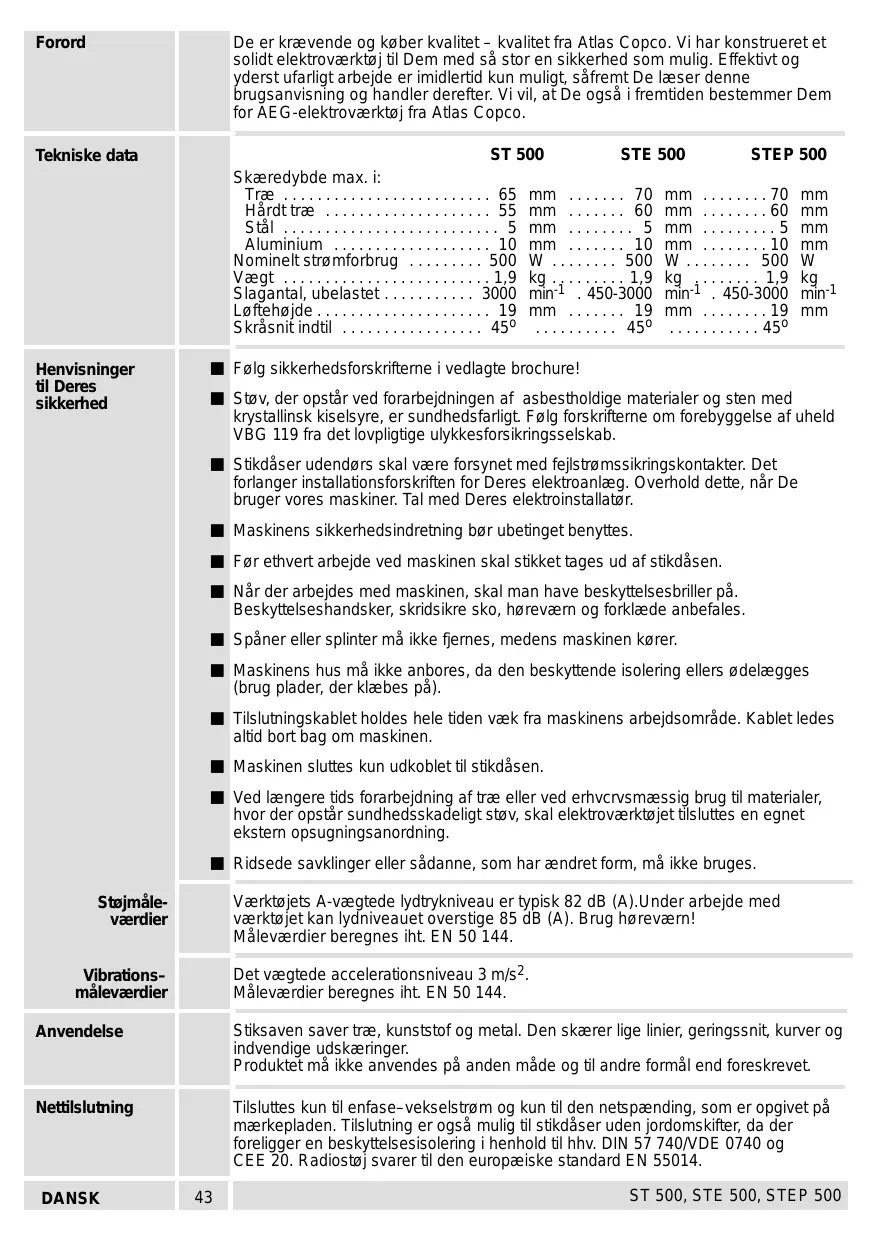

Forord	De er krævende og køber kvalitet - kvalitet fra Atlas Copco. Vi har konstrueret et solidet elektroværktøj til Dem med sö stor en sikkerhed som mulig. Effektiv og yderst ufaligt arbejde er imidertid kun muligt, säfrem De læserijkebrugsanvising og handler derefter. Vi vil, at De ochs i fremtiden bestemmer Dem for AEG-elektronværktøj fra Atlas Copco.
Tekniske data	ST 500 STE 500 STEP 500Skæredybde max. i:Træ 65 mm 70 mm 70 mmHårdtræ 55 mm 60 mm 60 mmStål 5 mm 5 mm 5 mmAluminium 10 mm 10 mm 10 mmNominelt strømforbrug 500 W 500 W 500 WVægt 1,9 kg 1,9 kg 1,9 kgSlagantal, ubelastet 3000 min-1 450-3000 min-1 450-3000 min-1Løftehøjde 19 mm 19 mm 19 mm Skråsnit indtil 45° 45° 45° 45°
Henvisningertil Deres sikkerhed	Følg sikherhedsforskrifterne i vedlagte brochure!Støv, der opstør ved forarbejningen af asbestholdige materialer og sten med krystallinsk kiselsyre, er sundhedsfarlicht. Følg forskrifterne om forebyggelse af uheld VBG 119 fra det lovpligtige ulykkesforsikringsselskab.Stikdãser udendørs skal vare Forsynet med fejlstrømssikringskontakter. Det forlanger installationsforskriften for Deres elektoanlæg. Overhold ditte, nr De bruger vores maskiner. Tal med Deres elektoinstallatør.Maskinen sikherhedsindretning bør ubetingenet benyttes.Før ethvert arbejde ved maskinen skal stikket tages ud af stikdãsen.Nær der arbejdes med maskinen, skal man have beskyttelsebriller på.Beskyttelseshandsker, skridsikre sko, horevn og forklæde anbefales.Spåner eller splinter må ikke fjernes, medens maskinen kører.Maskinen hus må ikke anbores, da den beskyttende isolering ellers ødelægges (drug plader, der klæbes på).Tilslutningskablet holds hele tiden væk fra maskinen arbejdsmåde. Kablet ledes altid bort bag om maskinen.Maskinen sluttes kun udkoblet til stikdãsen.Ved længere tids forarbejning af træ aller ved erhvcrvsmæssig brug til materialer, hvør der opstør sundhedsskadeligt støv, skal elektrvoerktojet tilsluttes en egnet ekstem opsugningsanordning.Ridsede savklinger eråsanne, som harændret form, må ikke bruges.
Stojmálevardier	Værlktøjets A-vægtede lydtrykniveau er typisk 82 dB (A).Under arbejde med værlktøjet kan lydniveauet overstige 85 dB (A). Brug horevn!Målevardier beregnes int. EN 50 144.Det vægtede accelerationsniveau 3 m/s2.Målevardier beregnes int. EN 50 144.
Vibrations-målevardier
Anvendelse	Stiksaven saver træ, kunststof og metal. Den skærer lige linier, geringsnit, kurver og indvendige udskæringer.Productetmökke anwendes på,andenmxde og til andreformål end foreskrevet.
Nettilslutting	Tilsluttes kun til enfasve-vekselstrøm og kun til den netspænding, som er opgivet på mærkepladen.Tilslutting er粮油 mulig til stikdãser utden jordomskifter, da der foreligger en beskyttesisolering i henhold til hhv. DIN 57 740/VDE 0740 og CEE 20. Radiostøj svarer til den europæiske standard EN 55014.
DANSK	ST 500, STE 500, STEP 500

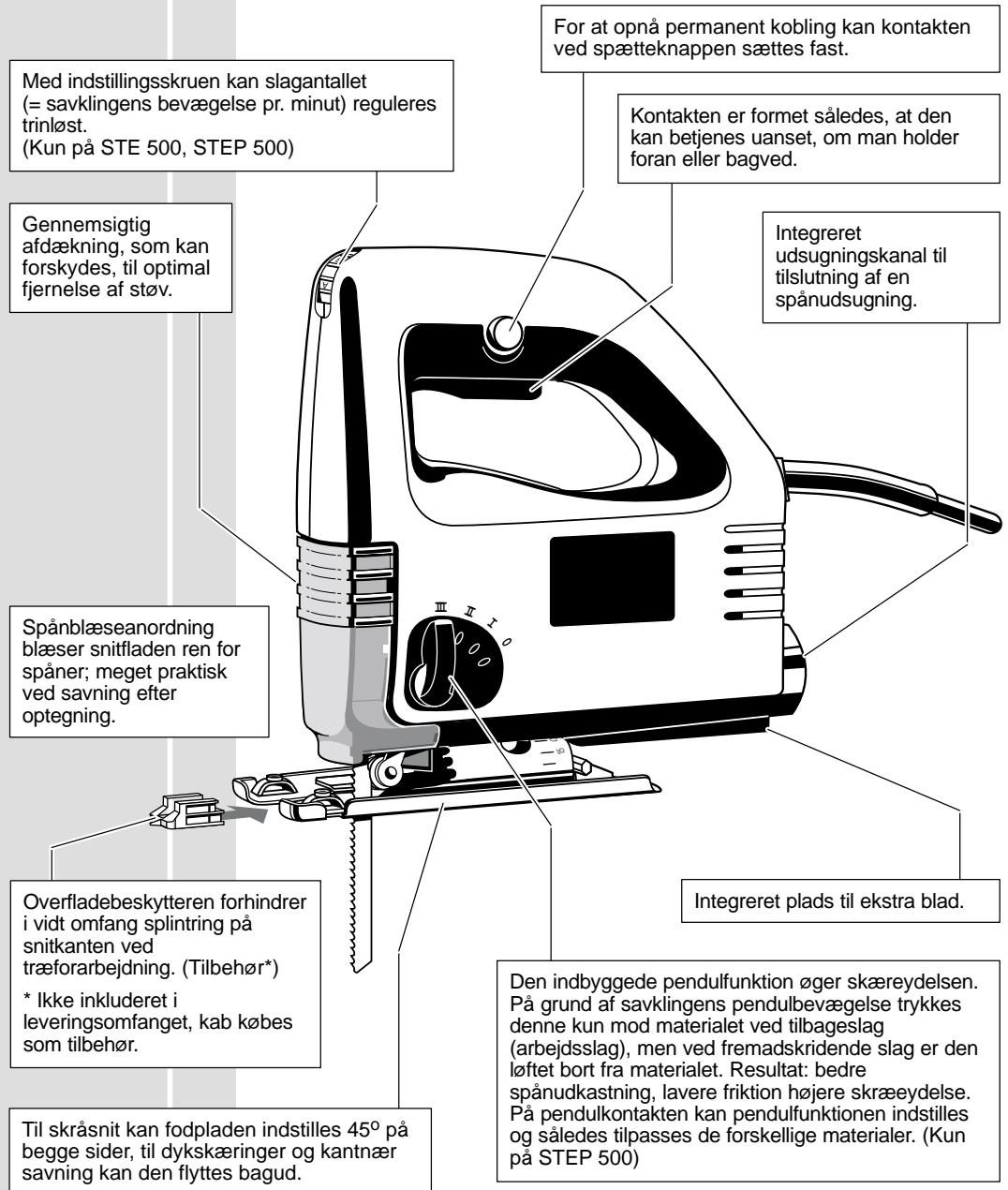

Kort beskrivelse

Anderinger: Tekst, billede og data svarer til den teknske udvikling pa trykketidspunktet. Der tages forbeshd forndering som flege af videreudvikling af voreprodukter.

Vibrationsudligningen muliggør et roligt lsb ved hjælp af modløbende vægte pa overkniven.

Montering af savklingen	Før ethvert arbejde ved maskinen skal stikket tages ud af stikkåsen.
	1. Skru klemskruven fast igen
	2. Løsne klernskruen (fastgjort på bundpladen) ca. 2 omdrejninger med en unbraconøgle.
	3. Læg savbladet i støtterullens not, og skub det ind i støderen indtil anslaget: savbladets tapper skal stød mod stødringen (se figur)
	4. Klemmschraube wieder festziehen.
	5. Kontroller at savbladet sidder fast. (Tag beskyttelseshandsker på)
Indstilling af fodpladen	Fodpladen kan stilles skrát, skubbes eller flyttes.
	Skråstilling ⇌ geringsnit (skråsnit). I dette forbindelse lösnes laseskruen, fodpladen trækkes ud af indgrebspositionen, man lader denkommen i indgreb i den ønskede vinkel (15°, 30°, 45°), og lageskruen strammes igen. Andre vinkler kan indstilles indtil 45°纵深 for indgrebspositionen. Vinklen kan aflæses på skala. Til megetøjagtige skråsnit gennemføres ∀rst en prøveskæring.
	Flytning ⇌ dykskæringer med lang savklinge. I dette forbindelse lösnes lageskrue, fodplade skubbes bagud, og lageskrue strammes igen. I dette position er fodpladen fastgjort i 0°-position.
	Forskydning ⇌ dyksnit med kort savklinge og kantnær savning. I dette forbindelse skrues lageskruen ud, fodplade forskydes bagtil, og lageskrue strammes i bageste hul. Fodpladen kan øsø forskydes i længderetningen i dette position.
Spanudblæsning	Maskinen drives kun med en egnet spanudsgugning. Den intergrerede udsugningskanal har den standardiserede indvendige ø på 30 mm. Med henblick på tilslutning til en hushholdningsstøvsuger erller en Atlas Copco-våd- og tørstøvsuger bruges Atlas Copco-støvsugerslangen (øbenr. 4932 3304 12) fra tilbehørsprogrammet.
DANSK	45	ST 500, STE 500, STEP 500
	1. Støvsugerslange sættes drejende ind i udsugningskanalen, indtil den sidder fast.
	2. For at opnå en optimal støvudsugning, skubbes den gennernsigtige afdækning nedad.
Overflade-beskyter (Tilbehør*)	Overfladebeskytteren forhindrer i vikt omfang splintring på smitkanten ved træforarbejdning.
	Overfladebeskytteren sættes med den glatte side nedad præcist på fodpladen som på figuren (kun mulig i den forreste fodpladeposition).
	* Ikke inkluderet i leveringsomfanget, kab købes som tilbehør.
Indstilling af slagantallet (Kun på STE 500 STEP 500)	Med indstellingsskruen kan slagantallet (= savklingens bevægelse pr. minut) reguleres trinløst.
	På indstellingsskruen er bogstaverne A ... G pátrykt; i这部分 forbindelse gælder: A = mindste slagantal G = største slagantal
	Det slagantal, der er egnet til det materiale, der skal forarbejdes, fremgår af afterfolgende tabel, og det tilsvarende bogstav indstilles på indstellingsskruen.
	Materiale Slagantal
	Træ G
	Stål D-E
	Aluminium D-E
	Gummi A-C
Afbryderkontakt	Momentkbling Indkoble: Der trykke på ind-/udkobler. Udkoble: Der gives slip på ind-/udkobler. Kontinuerlig kobling Indkoble: Der trykke på ind-/udkobler og demæst på laseknap, der gives slip på ind-/udkobler. Udkoble: Der trykke på ind-/udkobler og gives slip.
	Ved indstellingen auf pendulfunktionen hvh. øges eller reduceres savklingetændernes indgrebl i materialet. Som tommelfingerregel gælder:
Indstilling af pendulfunktion (Kun på STEP 500)	Blåde materialer stor pendulfunktion Hårdematerialer lille pendulfunktion el. ingen pendulfunktion Ren skæreoverflade ingen pendulfunktion
DANSK	46	ST 500, STE 500, STEP 500
	Den egnede pendulfungion fremgår af følgende tabel og indstilles på pendulkontakt.
	Materiale	Pendultrin
	Træ	I-III
	Kunststof	I
	Aluminium	0-1
	Stål	0
	Keramik	0
	Gummi	0
	De pendultrin, der er forslet i tabellen, er kun vejledende.
	Indstillingen af pendulfungionen på pendulkontakt kan øgså foretages, medens maskinen kører.
Arbejdss- vejledning	1.	Slagantal og pendulfungion indstilles i overensstemmelse med det materiale, der skal forarbejdes.
	2.	Maskinen med den forreste del af fodpladen sættes på materialet og indkobles.
	3.	Maskinen trykkes opgefra ned på materialet og fores langs skærelinien.
	4.	Giv ikke for meget skæretryk. Et let tryk på savklingen er nok for at opnå en optimal savfremfærigh.
	5.	Ved savning after opmærkning bruges mærkningen i overfladebeskytteren til orientering.
	6.	Tiløjagtig lige snit, fastklemmes en liste som anslag på materialet, eller der bruges parallelanslag (tilbehør).
	7.	Til geringssnit (skråsnit) indstilles fodpladen.
	8.	Til kantnær savning sættes fodpladen i bageste position.
Savning af plader	For at undgå en medfjedring, fastspændes plader på et træunderlag. Ved metalsavning påforres kølemiddel (olie, petroleum) lungs skærelinien.
Fremstilling af indvendige udskæringer	Dyksavning er kun muligt i blødere materialier (træ,lette bygningsmaterialer til vægge, vedHardere materialer (metaller) skal der anbringes et hul, hvis størrelse svarer til savklingen.
	For at fö en hensigtsmæssig skærevinkel til indstikning, flyttes fodpladen til den bagesto position.(se kap. "Indstilling af fodpladen")
	1.	Pendulfunktion sættes på pendulkkontakten på "0".
	2.	Maskine sættes udkoblet med den forreste Kant af fodpladen på smitstedet.
	3.	Maskine indkobles, og savklinge fores forforsigtigt savende ned i materialet.
DANSK	47	ST 500, STE 500, STEP 500

Vi erklærer under almindeligt ansvar, at dette produit er i overensstemmelse med følgende normer eller norma-tive dokumenter. EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, i henhold til bestemmelserne i direktiverne 98/37/EF, 73/23/EØF, 89/336/EØF
