Produkttyp	Rotierender pneumatischer Bohrhammer
Marke	AEG
Modell	PNEUMATIC 6000 S
Aufnahmeleistung	1020 W
Leerlaufdrehzahl	0 - 550 min⁻¹
Lastdrehzahl	0 - 420 min⁻¹
Max. Schlagbohrfrequenz	3130 min⁻¹
Bohrdurchmesser in Beton	38 mm
Bohrdurchmesser mit Kernbohrer in Beton	150 mm
Gewicht	7,9 kg
Geräuschpegel	104 dB (A)
Vibrationsmesswert	5,8 m/s²
Stromversorgung	Einphasig, Wechselstrom
Spannung	230 V (Typenschild beachten)
Aufnahmeart	SDS-max
Doppelte Isolierung	Ja (DIN 57 740 / VDE 0740)
Sicherheitskupplung	Integriert, verhindert Mitdrehen bei Blockieren
Drehzahlregulierung	Ja, stufenlos über Schalter
Tiefenanschlag	Am Zusatzhandgriff montierbar
Zusatzhandgriff	Ja, verstellbar und seitlich montierbar
Funktionen	Schlagbohren, Meißeln (Drehstopp)
Wartung	Lüftungsschlitze reinigen, Kohlebürsten durch AEG-Kundendienst ersetzen
Empfohlenes Zubehör	SDS-max-Bohrer, Spitz-/Flach-/Hohlmeißel, Kernbohrer

Häufig gestellte Fragen - PNEUMATIC 6000 S AEG

Wie setze ich einen Bohrer oder Meißel in die SDS-max-Aufnahme ein?

Reinigen und fetten Sie den Werkzeugschaft. Schieben Sie das Werkzeug bis zum Anschlag unter leichtem Drehen, bis es automatisch einrastet. Überprüfen Sie die Verriegelung, indem Sie daran ziehen: Es sollte axial ca. 10 mm beweglich sein.

Wie entferne ich das Werkzeug aus der Aufnahme?

Vor allen Arbeiten den Netzstecker ziehen. Ziehen Sie den Kunststoffring nach hinten (Pfeilrichtung) und entnehmen Sie das Werkzeug.

Wie wähle ich den Modus Schlagbohren oder Meißeln?

Drehen Sie den Wahlschalter auf die gewünschte Position: für Schlagbohren (Drehung + Schlag) oder für Meißeln (Drehstopp, nur Schlag). Betätigen Sie den Schalter nicht bei laufendem Gerät.

Wie stelle ich den Tiefenanschlag ein?

Setzen Sie die Anschlaghalterung in den Zusatzhandgriff ein, bis sie einrastet. Führen Sie den Tiefenanschlag in die Bohrung der Halterung ein und ziehen Sie ihn auf die gewünschte Tiefe fest. Zum Entfernen drücken Sie die Verriegelung und ziehen ihn heraus.

Wie stelle ich den Zusatzhandgriff ein?

Lösen Sie den Zusatzhandgriff, drehen Sie ihn in die gewünschte Position und ziehen Sie ihn wieder fest. Er kann auch seitlich am Gehäuse montiert werden für Bohrungen nach unten oder oben.

Was sind die wesentlichen Sicherheitshinweise?

Tragen Sie stets Schutzbrille, Sicherheitshandschuhe und Gehörschutz. Entfernen Sie niemals Späne bei laufendem Gerät. Ziehen Sie vor allen Arbeiten immer den Netzstecker. Verwenden Sie immer den Zusatzhandgriff.

Wie pflege ich die Bohrmaschine?

Reinigen Sie regelmäßig die Motorlüftungsschlitze. Lassen Sie das Gerät bei nachlassender Schlagkraft oder abgenutzten Kohlebürsten (das Gerät schaltet automatisch ab) von einem autorisierten AEG-Kundendienst überprüfen. Verwenden Sie nur AEG-Ersatzteile.

Warum aktiviert sich das Schlagsystem nicht beim Start?

Im Leerlauf ist der Schlag noch nicht betriebsbereit. Zum Aktivieren üben Sie kurz starken Druck auf das Arbeitsmaterial aus. Danach reicht ein leichter Druck.

Welche Bohrer kann ich verwenden?

Verwenden Sie SDS-max-Bohrer, Spitz-, Flach- oder Hohlmeißel sowie Kernbohrer. Für Beton und Stein bevorzugen Sie Hartmetallbohrer.

Wie hoch sind die Geräusch- und Vibrationswerte?

Der Geräuschpegel beträgt 104 dB (A) und der Schallintensitätspegel 91 dB (A). Der Vibrationsmesswert beträgt 5,8 m/s². Tragen Sie Gehörschutz.

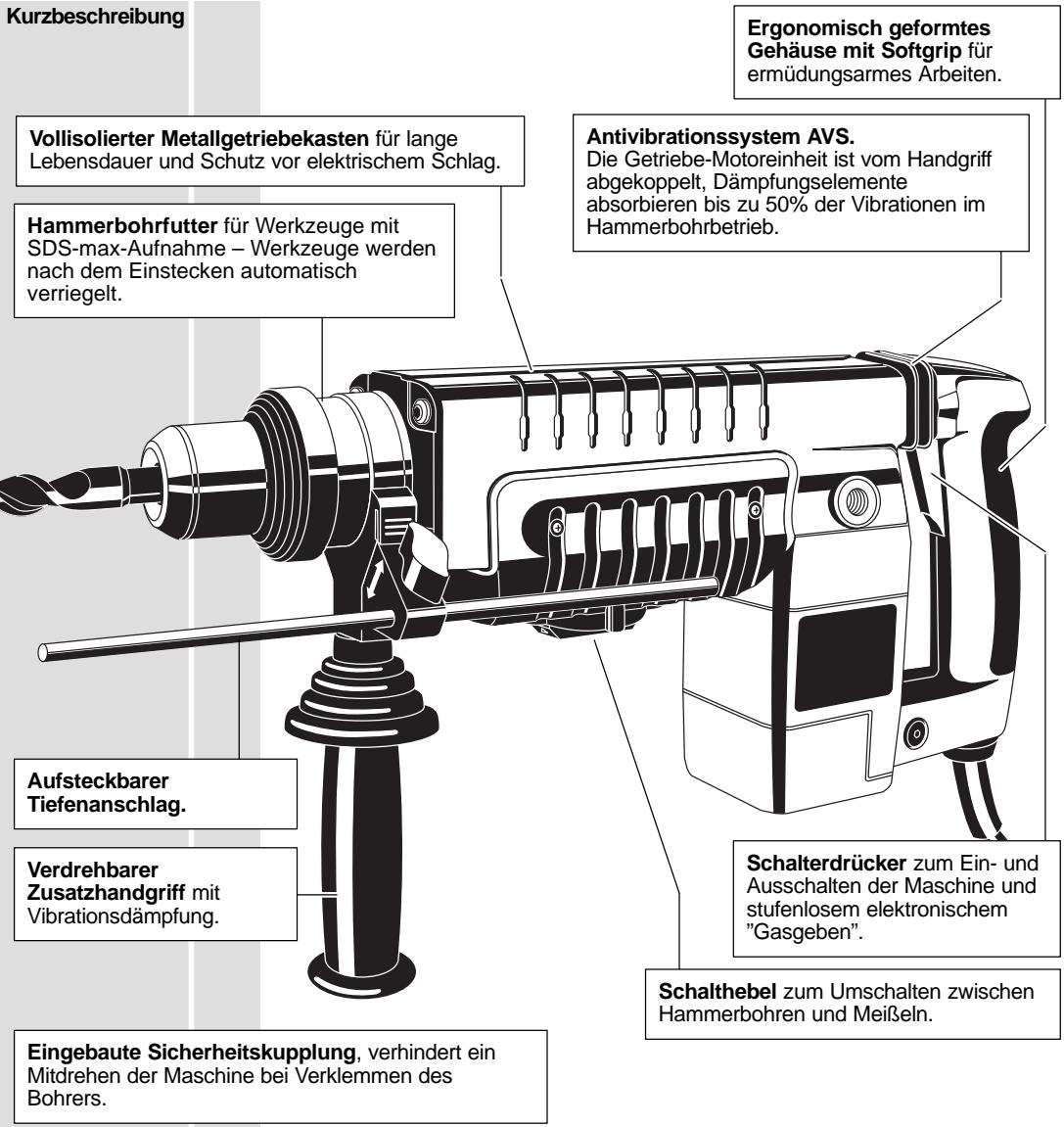

BEDIENUNGSANLEITUNG PNEUMATIC 6000 S AEG

D Gebrauchsanleitung

Bitte lesen und aufbewahren.

Vorwort	Sie sind anspruchsvoll und kaufen Qualität – Qualität von Atlas Copco. Wir haben für Sie ein haltbares und möglichst sicheres Elektrowerkzeug gebaut. Effektives undweitgehend gefahrloses Arbeiten ist aber nur möglich, wenn Sie diese Gebrauchsanleitung lesen und danach handeln. Wir wollen, daß Sie sich auch in Zukunft entscheiden für AEG-Elektrowerkzeuge von Atlas Copco.
Technische Daten	Nennaufnahme 1020 W Leerlaufdrehzahl 0-550 min-1 Lastdrehzahl max. 0-420 min-1 Lastschlagzahl max. 3130 min-1 Bohr-ø in Beton 38 mm Beton mit Hohlbohrkrone 150 mm Gewicht 7,9 kg
Hinweise für ihre Sicherheit	■ Sicherheitshinweise der beiliegenden Broschüre beachten! ■ Staub der bei der Bearbeitung von asbesthaltigen Materialien und Gestein mit kristalliner Kieselsäure entsteht, ist gesundheitsschädlich. Beachten Sie die Unfallverhütungsvorschriften VBG 119 der Berufgenossenschaft. ■ Steckdosen in Außenbereichen müssen mit Fehlerstrom-Schutzschaltern ausgerüstet sein. Das verlangt die Installationsvorschrift für ihre Elektroanlage.itte beachten Sie das bei der Verwendung unseres Gerätes – sprechen Sie mit ihrer Elektroinstalleur. ■ Beim Arbeiten mit der Maschine stets Schutzbrille tragen. Schutzhandschuhe, festes und rutschischeres Schuhwerk und Schürze werden empfehlen. ■ Späne oder Splitter dürfen bei laufender Maschine nichterton werden. ■ Gehäuse der Maschine nicht anbohren, da sonst die Schutzisolierung unterbrochen wird (Klebeschildner verwenden). ■ Vor allen Arbeiten an der Maschine Stecker aus der Steckdoseziehen. Maschine nur ausgeschaltet an die Steckdose anschließen. ■ Anschlußkabel stets vom Wirkungsbereich der Maschine fernhalten. Kabel immer nach hinten von der Maschine wegführten. ■ Stets den Zusatzhandgriff verwenden. Dies gilt auch bei Maschinen mit Sicherheitskapplung, da diese Sicherheitskapplung nur bei ruckartigem Blockieren anspricht. ■ Beim Bohren in Wand, Decke oder Fußboden auf elektrische Kabel, Gas- und Wasserleitungen achten.
Gerausch-meißwerte	Der A-bewertete Gerauschpegel des Gerätes beträgt typischerweise: Schaldruckpegel = 91 dB (A). Schalleistungspegel = 104 dB (A). Gehörschutz/TRagen!
Vibrations-meißwerte	Die bewertete Beschleunigung beträgt typischerweise 5,8 m/s2.
Verwendung	Der Bohrhammer ist universell einsetzbar zum Hammerbohren und Meißeln in Gestein. Dieses Gerätarfur nach wie angegeben bestimmungsgemäß verwendet werden.
Netzanschluß	Nur an Einphasen-Wechselstrom und nur an die auf dem Leistungsschild angegebene Netzspannung anschlieben. Anschlußist auch an Steckdosen ohne Schutzkontakt möglich, da eine Schutzisolierung nach DIN 57 740/ VDE 0740 bzw. CEE 20 vorlegt. Die Funkentstörung entspricht der Europanorm EN 55014.
DEUTSCH	6 PNEUMATIC 6000 S

Änderungen: Text, Bild und Daten entsprechen dem technischen Stand zur Zeit des Drucktermins. Änderungen im Sinne der Weiterentwicklung unserer Produkte sind vorbehalten.

Funktion des Pneumatik- Bohrhammers

Den erforderlichen Schlag zum Hämmern in Gestein erzeugt ein Pneumaticschlagwerk.
Ähnlich wie man mit einem Hammer auf einen herkömmlichen Meißel schlägt, schlägt ein Döpper direkt auf den axial beweglichen Meißel.
Der Elektromotor bewegt über Kurbeltrieb -> Kolben -> Flugkolben den Döpper hin und her. Zwischen Kolben und Flugkolben befindet sich ein Luftkissen (deshalb "Pneumaticschlagwerk"). So erreicht man eine hohe Schlagleistung und ein rückstoßarmes Arbeitsen.
Die Arbeitsleistung ist nicht vom Anpreßdruck abhängig.

Hammerbohrer oder Meißel einsenetzen	Vor allen Arbeiten an der Maschine Stecker aus der Steckdoseziehen. In das Hammerbohrfutter können folgende Arbeitswerkzeuge mit SDS-max-Schaft eingesetzt werden: - Hammerbohrer für Beton und Gestein - Spitzmeißel, Flachmeißel, Hohlmeißel, Fiesenmeißel Nur Werkzeuge mit SDS-max-Schaft verwenden!
Werkzeuge einsenetzen	1. Werkzeugschaft säbern und einfetten. 2. Werkzeug leicht drehend bis Anschlag einschieben; das Bohrflutter verriegelt automatisch. 3. Prüfen ob Werkzeug richtig verriegelt ist. Es muß sich in Längsrichtung ca. 10 mm bewegen halten.
Werkzeuge hersausnahmen	4. Kunststoffring in Pfeilrichtung nach hinten ziehen und Werkzeug enthalten.
Umschalten: Hammerbohren Meißeln	Je nach eingesetztem Werkzeug kann die Maschine mit zugeschalteter Drehbewegung (SDS-max-Bohrer) oder ohne Drehbewegung (SDS-max-Meißel) betrieben werden. Hierzu Umschalter entsprechend verdrehen.
	Hammerbohren	Drehstop (Meißeln) Justierstellung Spindelaretierung
	In der "Justierstellung" kann der Meißel von Hand im gewünschten Winkel verdrecht werden. Danach mit dem Schalthebel die Spindel arretieren, damit den Meißel etwas hin und her drehen. Beim Umschalten mit dem Schalthebel das eingesetzte Werkzeug leicht verdrehen, dadurch wird das Einrasten des Schalthebels erleichtert. Maschine nicht unter Last schalten. Im Leerlauf ist das Pneumatikschlagwerkriotz eingeschalteter Hammerfungkction noch nicht aktiv; eine Fangeinrichtung vermeidet Leerschlüge des Döppers auf das Werkzeug (Hammerbohrer/Meißel). Um das Pneumatikschlagwerk zu aktivieren, genüber ein kurzzer, kräftiger Druck der eingeschalteten Maschine gegen das Material. Hierbei latentherdinger spürbar aus seiner Fangvorrichtung und man kann jetzt mit leichtem Druck arbeiten.
DEUTSCH	8	PNEUMATIC 6000 S
Ein-/Ausschalten		Einschalten: Ein-/Ausschalter drucken Ausschalten: Ein-/Ausschalter loslassen Die Drehzahl kann je nach Druck auf den Schalterträcker stufenlos verstellt werden.
Tiefenanschlag		Der Tiefenanschlag kann wahlweise rechts oder links am Zusammenhanggriff angebracht werden. Hierzu den Tiefenanschlaghalter in den Zusatzhandgriff einschieben bis die Verriegelung einrastet. Zum Entfernen des Tiefenanschlags Verriegelung drücken und Tiefenanschlaghalter vom Handgriff abziehen. Zum Bohren auf gleiche Tiefe Tiefenanschlag in die Bohrung des Tiefenanschlaghalters schieben und um die gewünschte Bohrtiefe zurückversetzt festklemmen.
Zusatzhandgriff		Der Zusammenhangfriff kann verdrecht werden; hierzu wie in Abbildung gezeigt den Zusammenhangfriff lockern und in die gewünschte Position bringen. Zusammenhangfriff wieder festziehen. Der Zusammenhangfriff kann auch seitlich am Gehäuse angebracht werden. These Stellung eignet sich vorzugsweise für das Bohren nach unter (z.B. in den Fußboden) oder nach oben (z.B. in die Decke). Hierzu den Zusammenhangfriff aus der vorderen Halterung herausschrauben und dann seitlich im Gehäuse einschrauben.
DEUTSCH	9
Arbeitshinweise	Höherer Anpressdruck steigert nicht die Arbeitsleistung!
	Bei normalem Anpressdruck Funktioniert das Antivibrationsystem optimal; hierbei wird der Faltenbalg nur leicht zusammengestrukt.
	Bei zu hohem Anpressdruck wird der Faltenbalg stark zusammengestrukt und die Vibrationen übetragen sich spürbar auf den Handgriff.
Tips	Von Zeit zu Zeit den Bohrer aus der Bohrungziehen um den Staub zu beseitigen. Bei Beton, hartem Ziegelstein, Stein, hartem Zement und Marmor auf Schlagbohren schalten (Anbohren von Marmor jedoch ohne Schlagbohren). Bei Fliessen, Fußbodenplatten, weichen Ziegelsteinen, Zementkalk, Schlackenstein und Putz auf Bohren schalten. Bei Anbohr glatter Oberflächen (z.B. Fliessen) Bohrstelle mit Klebestreifen bekleben um ein Abrutschen zu vermeiden.
Wartung	Beim Nachlassen der Schlagleistung die Maschine dem Kundendienst übergeben. Stets die Lüftungsschlitze der Maschine sauber halten. Die Maschine ist mit einer Abschaltkohlebürste ausgerüstet. Bei abgenutzten Kohlebürsten schaltet das Gerät ab bevor am Kollektor Schaden entstehen kann. Bei Abschalten der Kohlebürsten oder Nachlassen der Schlagleistung:itte autorisierten Wartungsdiest von AEG aufsuchen. Dies erhöht die Lebensdauer der Maschine und garantiert eine ständige Betriebsbereitschaft. Die Anschrift eines Wartungsdiestes in Ihrer Höhe enthalten Sieitte den beigefugten Kundendienstadressen. Nur AEG Zubehor und Ersatsteile verwenden. Bauteile, deren Austausch nicht beschreiben wurde, bei einer AEG Kundendienstelle auswechseln setzen (Broschüre Garantie/Kundendienstadressen beachten). Bei Bedarf kann eine Explosionszeichnung des Gerätes unter Angabe der Maschinen Type und der zehnstelligen Nummer auf dem Leistungsschild bei ihrer Kundendienststelle oder direkt bei Atlas Copco Electric Tools GmbH, Postfach 320, D-71361 Winnenden angefordert werden.
Zubehör	Das Zubehor mit Bestellnummern ersehen Sieitte aus unseren Katalogen.
DEUTSCH	10	PNEUMATIC 6000 S

CE-KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, daß这点es Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt. EN 50144, EN 55104, EN 55014, EN 61000-1, HD 400 gemäß den Bestimmungen der Richtlinien 89/392/EWG, 73/23/EWG, 89/336/EWG
