BEDIENUNGSANLEITUNG E85015 MD 86162 MEDION

Hinweise zu dieser Anleitung. 3

Bestimmungsgemäßer Gebrauch 3
Lieferumfang 3

Sicherheitschinweise 4

Allgemeines 7

Geräteübersicht 8

Gerätevorderseite 8
Geräterückseite 8
Fernbedienung 9

Inbetriebnahme 10

Batterie in die Fernbedienung einlagen 10
Geräteanschlüsse 11

Erstinbetriebnahme 15

Bedienung 16

Gerat ein- und ausschalten 16
Lautstärke einstellen 16
Navigation in den Menus. 16

Das "Home" Menu 17

Option "All" 17
Option "Music" 18
Option "Photo" 19
Option "Movies" 19
Bildvergroßern/verkleinern 20

Menu SETTINGS - Einstellungen vornehmen 21

Menüpunkt "Audio" 21

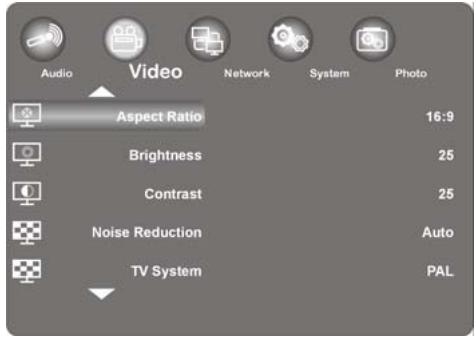

Menu "Video" 22
Menu "Network" 24

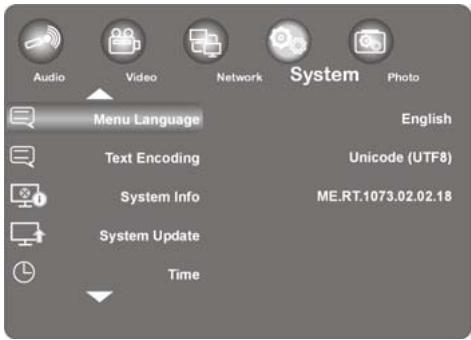

Menu "System" 25

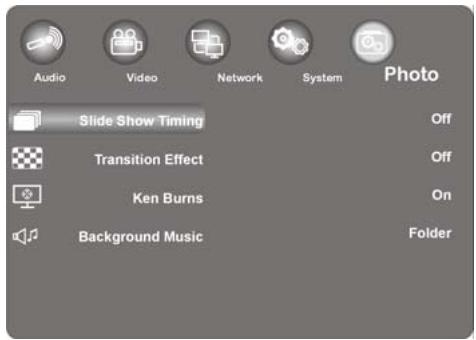

Menu "Photo" 26

Problembehebung 27

Fehlerische 27
Benötigen Sie weitere Unterstützung? 29

Reinigung 29

Entsorgung 30

Technische Daten 31

Lizenzinformation 32

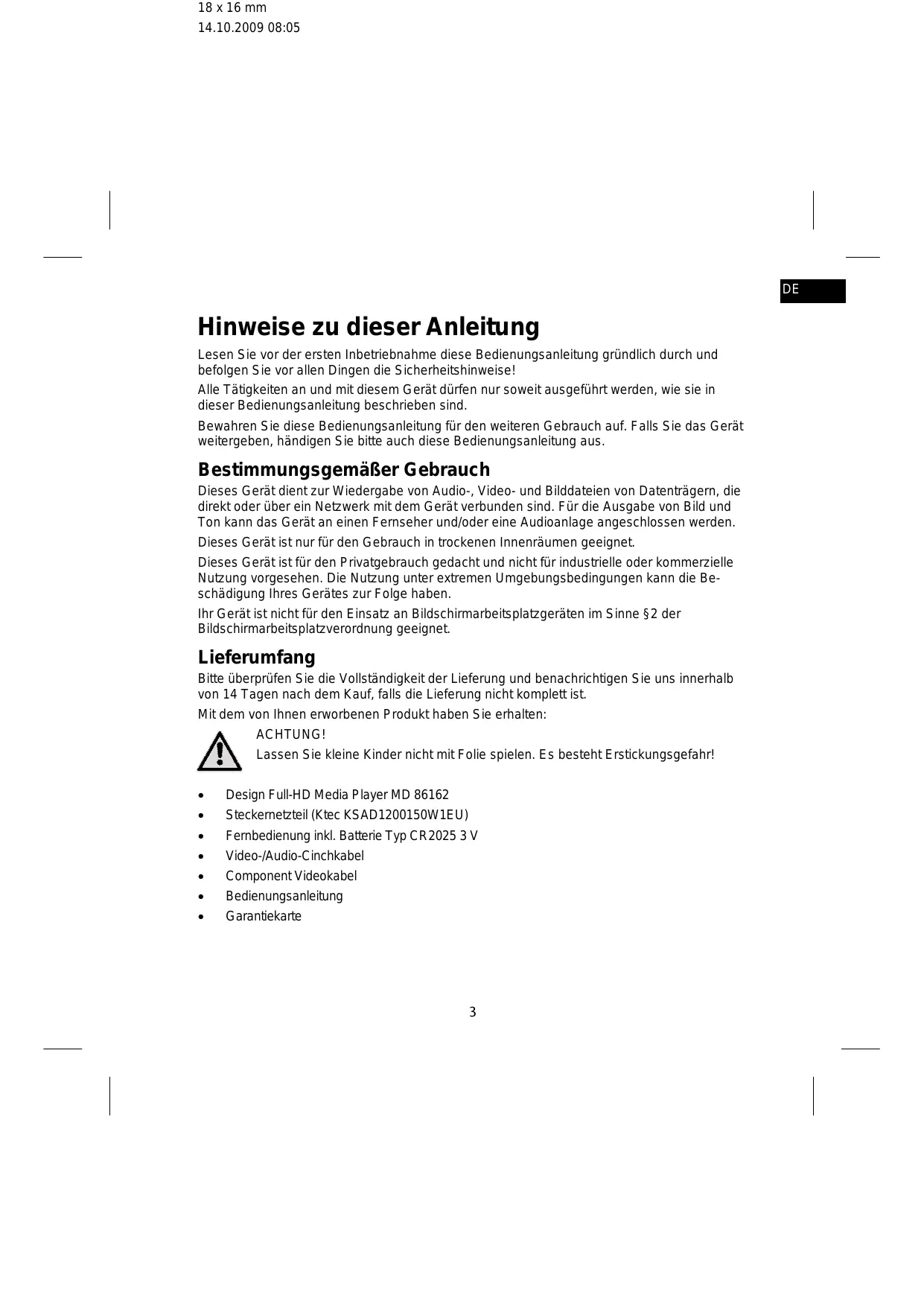

Hinweise zu dieser Anleitung

Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise!

Alle Tätigkeiten an und mit diesen Gerät dürfen nur soweit ausgeführrt werden, wie sie in dieser Bedienungsanleitung beschreiben sind.

Bewahren Sie diese Bedienungsanleitung für den weiteren Gebrauch auf. Falls Sie das Geräte weitergeben, händigen Sieitte auch diese Bedienungsanleitung aus.

Bestimmungsgemäßer Gebrauch

Dieses Gerät dient zur Wiedergabe von Audio-, Video- und Bilddateien von Datenträgern, die direkt oder über ein Netzwerk mit dem Gerät verbunden sind. Für die Ausgabe von Bild und Ton kann das Gerät an einen Fernseher und/oder eine Audioanlage angeschlossen werden.

Dieses Gerät ist nur für den Gebrauch in trockenen Innenräumen geeignet.

Dieses Gerät ist für den Privatgebrauch gedacht und nicht für industrielle oder amerzielende Nutzung vorgesehen. Die Nutzung unter extremen Umgebungsbedingungen kann die Beschäftigung Ihres Gerätes zur Folge haben.

Ihr Gerät ist nicht für den Einsatz an Bildschirmarbeitsplatzgeräten im Sinne §2 der Bildschirmarbeitsplatzverordnung geeignet.

Lieferumfang

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist.

Mit dem von Ihnen erworbenen Produkt haben Sie erhalten:

ACHTUNG!

Lassen Sie keine Kinder nicht mit Folie spiel. Es besteht Erstickungsgefahr!

Design Full-HD Media Player MD 86162
- Steckernetzteil (Ktec KSAD1200150W1EU)
Fernbedienung inkl. Batterie Typ CR2025 3 V
Video-/Audio-Cinchkabel
- Component Videokabel
Bedienungsanleitung
Garantiekarte

Sicherheitshinweise

Allgemein

• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen. Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen, oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von Ihnen Anweisungen, wie das Gerät zu benutzen ist.
• Halten Sie das Verpackungsmaterial, wie z. B. Folien von Kindern fern. Bei Missbrauch besteht Erstickungsgefahr.
• Öffnen Sie niemals das Gehäuse des Geräts (elektrischer Schlag, Kurzschluss- und Brandgefahr)!
• Führn Sie keine Gegenstände durch die Schlatze und Öffnungen ins Innere des Geräts (elektrischer Schlag, Kurzschluss und Brandgefahr)!
  Schlitze und Öffnungen des Geräts dienen der Belüftung. Decken Sie diese Öffnungen nicht ab (Überhitzung, Brandgebung)!
  Die Fernbedienung besitzt eine Infrarot-Diode der Klasse 1.etrachten Sie die LED nicht mit optischen Geräten.
• Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, wie z.B. Vasen, auf das Gerät, den Netzadapter oder in die tatsäch Umgebung und schützen Sie alle Teile vor Tropf- und Spritzwasser. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.
• Ziehen Sie bei Beschädigungen des Steckers, der Anschlussleitung oder des Gerätes sofort den Stecker aus der Steckdose.
• Warten Sie mit dem Anschluss des Netzeils, wenn das Gerät von einem kalten in einen warmen Raum gebracht wird. Das bereits entstehende Kondenswasser kann unter Umständen das Gerät zerstären. Wenn das Gerät Zimmertemperatur erreicht hat, kann es gefahrlos in Betrieb genommen werden.

Umgang mit Batterien

• Batterien/Akkus können bei Verschlucken Lebensgeführlich sein. Bewahren Sie deshalb das Fernbedienung und die Batterien für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
  Die Fernbedienung wird mit Batterien betrieben. Batterien konnen brennbare Stoffe enthalten. Bei unsachgemäßer Behandlung konnen Batterien auslaufen, sich stark erhitzen, entzünden oder gar explodieren.

Befolgen Sie folgende Hinweise:

• Halten Sie Kinder von Batterien fern.
• Sollten Batterien verschlucht worden sein, melden Sie dies sehr Arzt.
  Laden Sie niemals Batterien (es sei dann, dies ist ausdrücklich angegeben).
• Vertauschen Sie niemals die Polarität.
  Entladen Sie die Batterien niemals durch hohe Leistungsabgabe.
  Schließen Sie die Batterien niemals kurz.
• Setzen Sie Batterien niemals übermäßig Wärme wie durch Sonnenschein, Feuer oder dergleichen aus!
  Zerlegen oder verformen Sie die Batterien nicht.
• Ihr Hände oder Finger konnten verletzt werden oder Batterieflüssigkeit können in ihre Augen oder auf ihre Haut gelangen. Soltte dies passieren, spulen Sie die entsprechenden Stellen mit einer großen Menge klaren Wasser und informieren Sie umgehend ihren Arzt.
• Vermeiden Sie starke Stöße und Erschütterungen.
  Reinigen Sie bei Bedarf Batterie- und Gerätekontakte vor dem Einlagen.
  Entfemen Sie verbrauchte Batterien sofort aus dem Gerät.
• Entfernen Sie die Batterien aus Ihr Gemät, wenn diese über einen längeren Zeitraum nicht benutzt wird.
• Isolieren Sie die Kontakte der Batterien mit einem Klebestreifen, wenn Sie Batterien lagem oder entsorgen wollen.

Aufstellort

• Stellen und betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterlage, um Stürze des Gerätes zu vermeiden.
• Setzen Sie das Gerät keinen Erschütterungen aus. Erschütterungen können der empfindlichen Elektronik schaden.
• Achten Sie daraufuf, dass keine direkten Wärmequellen (z. B. Heizungen) auf das Gerät **
• Es dürfen keine offenen Brandquellen (z. B. brennende Kerzen) auf oder in der Höhe des Gerätes stehen.
• Achten Sie daraufuf, dass die Lüftungsschlitze nicht verdeckt sind, damit immer eine ausreichende Belüfung gewährleistet ist.
• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden können.
• Halten Sie einen Mindestabstand von ca. 10 cm zwischen Wänden und Gerät bzw. Netzeil ein. Sorgen Sie für eine ausreichende Belüftung.

• Betreiben Sie Ihr Gerät nicht im Freien, da äußere Einflüsse wie Regen, Schnee etc. das Gerät beschädigten können.

• Wahren Sie mindestens einen Meter Abstand von hochfrequenten und magnetischen Störquellen (Femsehgerät, Lautsprecherboxen, Mobiltelefon usw.), um Funktionstörungen zu vermeiden.

• Bei großener Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung innerhalb des Gerätes kommt, die einen elektrischen Kurzschluss verursichen kann.

Niemals selbst reparieren!

• Wenden Sie sich an unser Service Center, wenn Sie technische Probleme mit ihrem Gerät haben.
• Versuchen Sie auf keinen Fall, das Gerät selbst zu öffnen und/oder zu reparieren. Es besteht die Gefahr des elektrischen Schlags! Manipulieren Sie auch nicht das Netzkabel des Gerätes.
• Wenden Sie sich im Störungsfall an das Medion Service Center oder eine andere geeignete Fachwerkstatt, um Gefährdungen zu vermeiden.

Reinigung und Pflege

• Bevor Sie das Gerät reinigen, ziehen Sie unbedingt immer zuerst das Netzteil aus der Steckdose.
• Verwenden Sie für die Reinigung nur ein trockenes, weiches Tuch. Benutzen Sie keine chemischen Lösungs- und Reinigungsmittel, weil diese die Oberfläche und/oder die Beschriften des Gerats beschädigten können.

Datensicherung

• Achtung! Machen Sie nach jeder Aktualisierung ihrer Daten Sicherungskopien auf externe Speichermedien. Die Geltendmachung von Schadensersatzansprüchen für Datenverlust und dadurch entwickelte Folgeschäden wird ausgeschlossen.

Stromversorgung

Bitte beachten Sie: Auch bei ausgeschalteten Gerät sind Teile des Gerätes unter Spannung. Um die Stromversorgung zu ihrem Gerät zu unterbrechen oder das Gerät gänzlich von Spannung frei zu schalten, trennen Sie das Gerät vollständig vom Netz.

• Betrieben Sie das Steckernetzteil nur an geerdeten Steckdosen mit AC 100-240 V~ 50 Hz. Wenn Sie sich der Stromversorgung am Aufstellort nicht sichere sind, Fragen Sie bei Ihr Energieversorger nach.

• Verwenden Sie ausschließlich das mitgelieferte Steckernetzteil. (Ktec KSAD1200150W1EU). Versuchen Sie nie, den Stecker des Steckernetzeils an andere Buchsen anzuschreiben, da sonst Schäden verursacht werden können.

• Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzes, um das Gerät vor Beschädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.
  Um die Stromversorgung zu unterbrechen,ziehen Sie das Steckernetzteil aus der Steckdose.
  Das Steckemetzteil muss auch nach dem Anschlieben weniger erreichen sein, damit es im Bedarfsfall schnell vom Netz getrennt werden kann.

• Decken Sie das Steckernetzteil nicht ab, um eine Überhitzung zu vermeiden.
• Sollen Sie ein Verlängerungskabel einsetzen, achten Sie darauf, dass diesen den VDE-Anforderungen entspricht. Fragen Sie ggf. ihren Elektroinstallatur.
• Verlegen Sie die Kabel so, dass niemand darauf auf treten oder darüber stolper kann.
• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden können.

Allgemeines

Abspielbare Formate

Mit diesen Gerät konnen zahlreiche Dateiformate wiedergegeben und beschreiben werden. Die folgende Tabelle zeigt die abspielbaren Dateiformate verschiedene Medientypen.

Medientyp	Dateiformate
Video	MPG, MPEG, AVI, WMV, MP4, MOV, DAT, VOB, ISO, MKV, TS Untertitelformate: SRT, SUB, SMI, IDX, SSA, ASS
Audio	MP3, WMA, WAV, ASF, AAC, OGG, FLAC
Foto	JPG, BMP, PNG, GIF, TIFF

Dateisysteme

Ihr Design Full-HD Media Player unterstützt die Dateisysteme FAT16, FAT32, NTFS, UDF und EXT3.

Uber das Anzeigesymbol

Während des Betriebs erscheint auf dem Fernsehbildschirm u. U. das Symbol “ ” und zeigt an, dass die im Benutzerhandbuch erläuterte Funktion für diese Betriebsart nicht verfügbar ist.

Geräteübersicht

Gerätevorderseite

1. SD/SDHC/MMC/MS/MSPro Kartensteckplatz
2. USB:USB-Anschluss 1
3. ON/OFF: Gerä einschalten/ausschalten. Erlischt bei ausgeschalteten Gerät; Leuchtet im Standby-Modus rot; Blinkt beim Hochfahren/Herunterfahren des Systems; Leuchtet im eingeschalteten Zustand blau; Blinkt blau, wenn die Fembedienung benutzt wird
4. Fernbedienungssensor: Die Fernbedienung auf diesen Punkt richten.

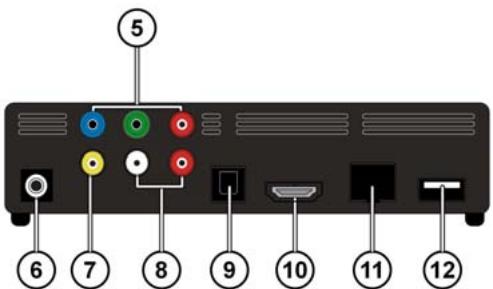

Geräterückseite

1. Y Pb Pr: Component-Ausgänge
2. DC: Netzeingang
3. AV OUT: Videoausgang
4. AV OUT: analoge Audioausgänge (links/rechts)
5. SPDIF: Optischer Digitalausgang
6. HDMI: HDMI Ausgang
7. RJ45: LAN-Anschluss für Netzwerkkabel
8. USB: USB-Anschluss

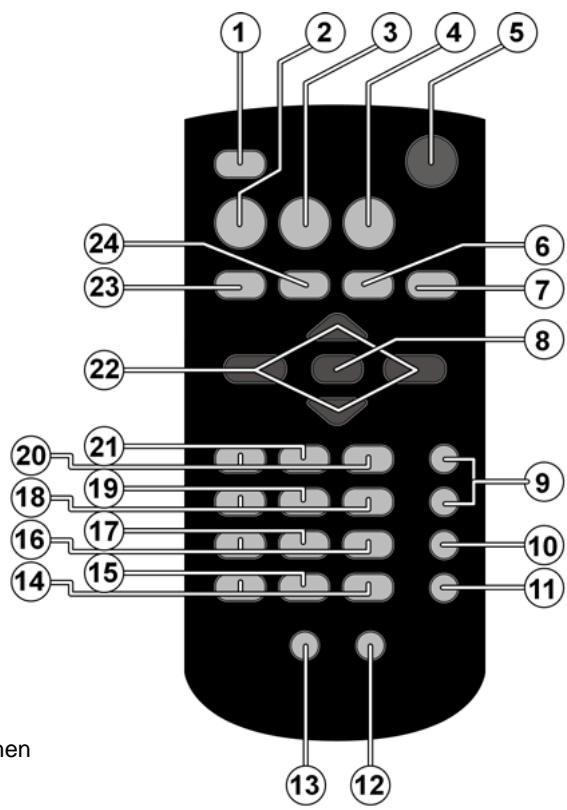

Fernbedienung

1. HOME: Zurück zum HOME-Menü
2. PHOTO: Nur Bilddateien anzeigen
   3.VIDEO:Nur Videodateien anzeigen
3. MUSIC: Nur Musikdateien anzeigen
4. STANDBY/ON: Gerä einschalten/ in den Standby-Modus schalten
5. SETTINGS: Menu Settings aufrufen
6. SLIDESHOW: Diashow starten
7. OK: Eingaben bestätigten
8. PG UP/DOWN: Site zurück/vor blättern; um 10% zurück/ vor während der Videowiedergabe
9. AUDIO: Audiospuren einstellen (Nur während der Videowiedergabe, falls verfügbar)
10. SUBTITLE: Untertitel einstellen (Nur während der Videowiedergabe, falls verfügbar)
11. ANGLE: Kameraposition einstellen (falls verfügbar)
12. REPEAT: Wiederholfunktion einstellen
13. VOLUME -/+: Lautstärke verringern/erhöhen
14. MUTE: Ton ausschalten
15. Quick Jump <</>>: 1 Minute zurück/5 Minuten vor bei Videowiedergabe
16. RETURN: Zurück zur letzten Auswahl
17. SKIP: vorheriger/nachster Titel
18. STOP ■: Wiedergabe anhalten
    20.SEARCH:Suchlauf ruckwärts/vorwärts
19. PLAY/PAUSE II: Wiedergabe starten/unterbrechen
20. Navigationstasten : Die Auswahl in den Menüs bewegen
21. INFO: Wiedergabeleiste anzeigen/Videoauflösung einstellen (Im HOME-Menu)
22. ZOOM: Bild vergrößern/verkleinern

Inbetriebnahme

Lesen Sie vor der Inbetriebnahmeitte unbedingt das Kapitel

"Sicherheitschinweise" ab Seite 4.

Batterie in die Fernbedienung einlagen

Im Auslieferzustand ist die Batterie bereits in der Fernbedienung eingelegt.
Ziehen Sie zum Aktivieren den Isolationsstreifen mit der Aufschrift „Bitte vor Gebrauch entfernen" an der Unterseite der Fernbedienung hersa.

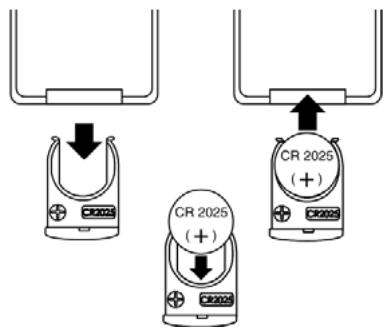

Batterie wechseln

Die Fermbedienung besteht eine Knopfzellen-Batterie 3 V, CR2025.
Entfernen Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung.
- Legen Sie eine Batterie vom Typ CR2025 (Knopfelle) in das Batteriefach der Fernbedienung ein. Beachten Sie darauf die Polung der Batterie (im Batteriefachboden markiert).
Schließen Sie das Batteriefach.

Nehmen Sie die Batterie aus der Fernbedienung hersaus, wenn das Gerät langere Zeit nicht benutzt wird. Die Fernbedienung könnte durch eine auslaufende Batterie beschädigt werden.

Geräteanschluss

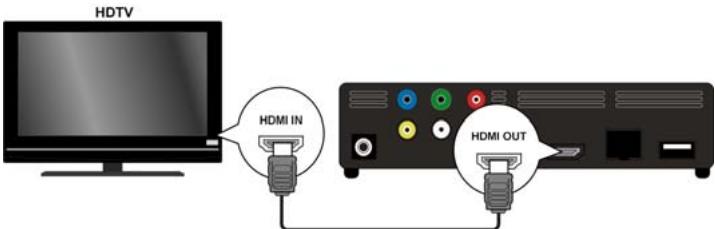

HDMI-Anschluss

Schließen Sie das HDMI-Kabel an die HDMI-Buchse des Gerätes sowie an die entsprechende HDMI-Eingangsbuchse am Fernsehgeber an.

Bei einem HDMI-Anschluss kann die Auflösung (PAL, 480P, 576P, 720P (50Hz), 720P (60Hz), 1080i (50Hz), 1080i (60Hz), 1080P (50Hz), 1080P (60Hz) oder NTSC für den HDMI-Ausgang durch mehrmaliges Drücken der Taste INFO eingestellt werden (Nur im HOME-Menü).

Hinweise zum HDMI-Anschluss

• Falls Ihr Fernseher keinen Dolby Digital- oder MPEG-Decoder besteht, stellen Sie im Settings-Menü die Option [AUDIO] Untermenü [DIGITAL OUTPUT] auf [HDMI LPCM] (siehe Seite 23).

• Beachten Sie beim Anschluss eines HDMI-kompatiblen Gerätes folgende Punkte:

• Schalten Sie das HDMI-Gerät und theses Gerät aus. Schalten Sie nun das HDMI-Gerät ein, warten Sie ca. 30 Sekunden, und schalten Sie dann theses Gerät ein.

• Der Videoeingang des angeschlossenen Gerätes muss auf these Gerät eingestellt sein.
• Das angeschlossene Gerät muss eine der Video-Eingangsauflösungen PAL, 480P, 576P, 720P (50Hz), 720P (60Hz), 1080i (50Hz), 1080i (60Hz), 1080P (50Hz), 1080P (60Hz) oder NTSC unterstützen.

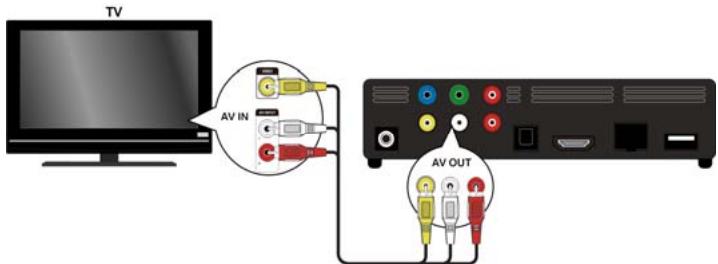

Anschluss and die AV-Buchsen

Verbinden Sie die Buchsen AV des Gerätes über das mitgelieferte Audio-/Videokabel mit den Audio-/Videoeingangsbuchsen des TV-Gerätes. Über diesen Ausgang werden nur PAL und NTSC Auflösungen unterstützt, wenn Sie in den Genuss von HD Inhalten kommt.kommen wollen, verwenden Sie den HDMI Ausgang.

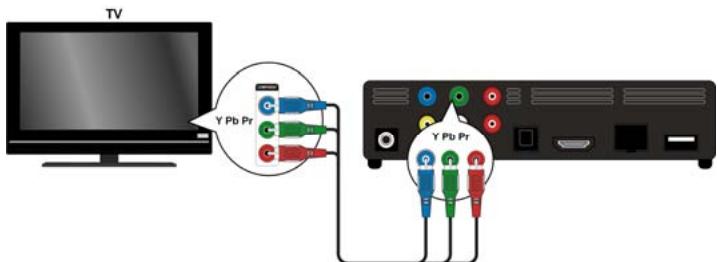

Anschluss an die Component-Ausgänge

Verbinden Sie die Buchsen Y Pb Pr des Gerätes über das mitgelieferte Component Videokabel mit den entsprechenden Eingangsbuchsen des TV-Gerätes.

Hinweis:

Über die Component-Ausgänge wird nur das Bild ausgegeben. Für die Übertragung des Tonsignals mussen zusätzlich die analogen oder digitalen Anschlüsse des Design Full-HD Media Players mit dem TV-Gerät oder eines Audiogerätes verbunden werden.

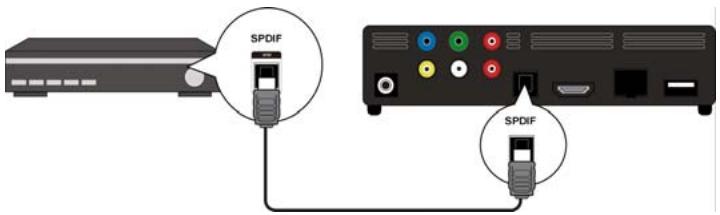

Optischer Digitalanschluss

Zur Übertragung der digitalen Audiosignale an ein digitales Audiogerät verbinden Sie die Buchse SPDIF des Gerätes über ein optisches Kabel mit der entsprechenden Buchse am digitalen Audiogerät (z. B. ein A/V Veränder).

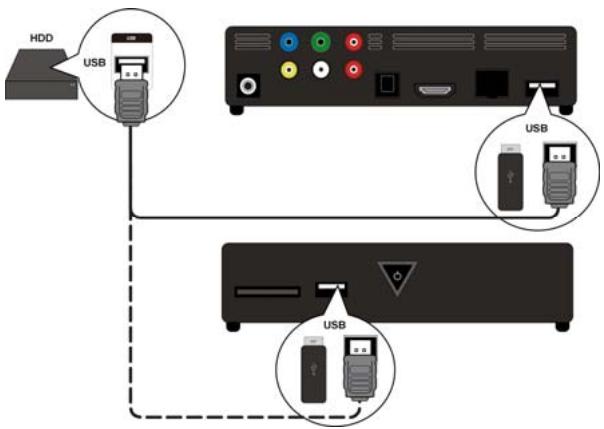

Datenträger über USB anschließen

Verbinden Sie eine USB-Festplatte über ein USB-Kabel mit der USB-Buchse an der Vorder-oder Rückseite des Geräts. Sie können auch einen USB-Stick an eine der Buchsen stecken.

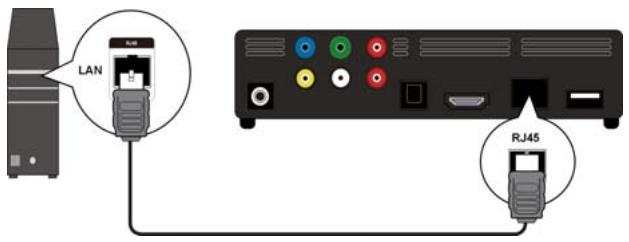

Netzwerkanschluss

Verbinden Sie die RJ45-Buchse am Gerät über ein Netzwerkkabel mit entsprichenden Steckern mit einer Netzwerkschnittstelle (z. B. einen Router).

Auf diese Weise kann der Design Full-HD Media Player auf freiigegebene Dateien im Netzwerk zugreifen.

Anschluss für Speicherkarten

Steen Sie eine Speicherkarte (Typ SD/SDHC/MMC/MS/MSPro) in die Buchse an der Vorderseite des Geräts, um die Dateien der Speicherkarte wiedergeben zu können.

Hinweis:

Der Design Full-HD Media Player understands SD-Speicherkarten, SDHC-Speicherkarten, MMC-Speicherkarten, Memory-Sticks vom Typ MS und MSPro.

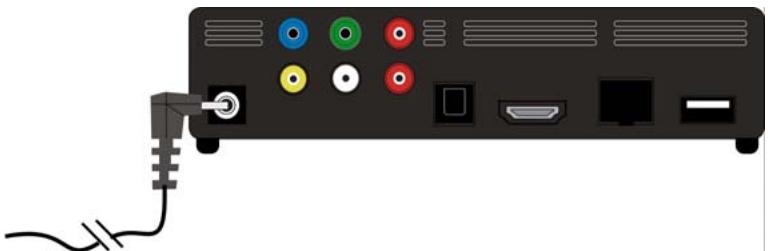

Netzteil anschließen

Verbinden Sie den Stromversorgungsstecker des mitgelieferten Adapters (KSAD1200150W1EU 12V DC 1,5A) mit der DC-Buchse am Gerät.

Wenn Sie alle Anschlüsse vorgenommen haben, verbinden Sie den Netzadapter mit einer Steckdose (AC 230V 50Hz ). Entnahmen Sie die Angaben des Netzadapters den technischen Daten auf Seite 53.

Erstinbetriebnahme

Wenn Sie das Gerät zum ersten Mal in Betriebnehmen, erscheint nach dem Anschluss an die Stromversorgung eine Übersicht, in der Sie folgende Einstellungen vornehmen können:

Menüsprache

Stellen Sie hier die Menüsprache ein, wie auf Seite 25 beschreiben.

Zeit

Stellen Sie hier Uhrzeit und Datum ein, wie auf Seite 25 beschrieben

LAN-Einrichtung

Stellen Sie hier die Netzwerkkonfiguration ein, wie auf Seite 24 beschrieben, falls Sie ein Netzwerkkabel anschließen wollen.

Bedienung

Gerä ein- und ausschalten

• Wenn Sie das Gerät über den Netzadapter mit dem Stromnetz verbunden haben, blinkt die Taste ON/OFF am Gerät zunachst blau, um zu signalisieren, dass das System hochfährt. Danach leuchtet sie dauerhaft blau und das Gerät ist betriebsbereit.
  Um das Gerät in den Stand-by-Modus zu schalten. drücken Sie die Taste Standby/ON auf der Fernbedienung. Die Taste ON/OFF leuchtet im Standby-Modus rot.
• Drücken Sie die Taste Standby/ON auf der Fernbedienung oder die Taste ON/OFF am Gerät erneut, um das Gerät aus dem Standby-ModusHERE aus einzuschalten.
  Um das Gerät auszuschalten, drücken Sie kurz die Taste ON/OFF am Gerät. Die Taste ON/OFF erlischt.
  Um das Gerät einzuschalten, drücken Sie kurz die Taste ON/OFF am Gerät. Die Taste ON/OFF blinkt blau um zu signalisieren, dass das System hochfährt. Danach leuchtet sie dauerhaft blau und das Gerät ist betriebsbereit.

Lautstärke einstellen

Drucken Sie die Taste Volume - / + , um die Lautstärke zu verringern/erhöhen. Die Lautstärkeeinstellung wird kurz unter am Bildrand eingebrendet.

Navigation in den Menüs

Mit den Navigationstasten wahlen Sie Menüpunkte aus und verändern Sie Werte in den Menüs.
Drücken Sie die Taste OK, um einen Menupunkt zu bestätigten.

Das "Home" Menu

Drucken Sie de Taste HOME, um die Medienwiedergabe aufzurufen.

Nachfolgend werden die einzelnen Medien und Menüsbeschreiben.

Option "All"

USB

Wenn Sie einen USB-Datenträger angeschlossen haben, können Sie alle Dort gespeicherten Media-Dateien durchsuchen und abspielen.

CARD

Wenn Sie einen Datenträger an den Kartensteckplatz angeschlossen haben, können Sie alle dORT gespeicherten Media-Dateien durchsachen und abspielen.

NET

Wenn Sie das Gerät mit einer Netzwerkschnittstelle (z. B. einen Router) verbunden haben, können Sie hier freiigegebene Ordner und Geräte im Netzwerk anziegen.

My_Shortcuts

Hier werden alle Serververbindungen angezeigt, deren Zugangsinformationen Sie für einen direkten Verbindungsaufbau gespeichert haben.

Wahlen Sie einen Server aus und drücken Sie die Taste OK, um eine Verbindung herzustellen.

UPNP

Universal Plug and Play (UPnP) ist ein Protokoll zur herstellerübergeifenden Ansteuerung von Geräten über ein IP-basierendes Netzwerk.

Wenn UPnP im Windows-Mediaplayer aktiviert wurde, wird Ihr Gerät vom Mediaplayer erkannt und kann über das Betriebssystem freiagegeben und konfiguriert werden. Ebenso kann Ihr Gerät über UPnP Daten einer Medienserver-Software empfangen.

Im Menüpunkt UPnP des Multimediaplayers werden Ohnen alle Medieninhalte geordnet nach Kategorien des Windows-Mediaplayers oder Medienservern.

Wahlen Sie einen Medien-Server aus und drücken Sie die Taste OK, um eine Verbindung herzustellen bzw. Ordner und Inhalte zu öffnen.

Option "Music"

Im Musik-Interface werden die entsprechenden Audio-Dateien und Ordner angezeigt.

Kontrollmöglichkeiten während der Musikwiedergabe

Taste	Funktion
PLAY/PAUSE ▶II	Wiedergabe beginnen und pausieren.
←/▶	Schneller Vor-/Rücklauf. Mehrfaches Drücken erhöht die Geschwindigkeit.
▼/▲	Zum{nachsten oder vorhergehenden Musiktitel springen.
INFO	Anzeigen oder ausblenden der Wiedergabeleiste während der Wiedergabe.
VOLUME -/+	Lautstärke verringn oder erhöhen.

Wiederholfunktion einstellen

Drucken Sie mehrmals die Taste REPEAT, um folgende Wiederholffunctionalen einzustellen:

1 Aktuellen Titel wiederholen

ALL Alle Titel wiederholen

Repeat Off Keine Wiederholfunktion eingestellt

Option "Photo"

Im Foto-Interface werden die entsprechenden Foto-Dateien und Ordner angezeigt.

Kontrollmöglichkeiten während der Fotowiedergabe

Taste	Funktion
SKIP ↓↓→:	Zum nächsten oder vorhergehenden Foto springen.
←▶	Drehen Sie das Foto im 90° Winkel.
INFO	Anzeigen oder ausblenden der Fotowiedergabeleiste während der Wiedergabe.
STOP ■	Die Wiedergabe stoppen.

Bildvergroßern

• Drücken Sie während der Wiedergabe mehrmals die ZOOM Taste, um einen Vergroßerungsfaktor von 2x, 4x, 8x und 16x einzustellen. Mit den Navigationstasten bewegen Sie den vergroßerten Ausschnitt.

In der Einstellung FIt wird das Bild als Vollbild dargestellt.

Option "Movies"

Im Film-MENU werden die Unterstützungen Film-Dateien und Ordner angezeigt.

Kontrollmöglichkeiten während der Film-Wiedergabe

Taste	Funktion
PLAY/PAUSE ▶II	Wiedergabe beginnen und pausieren.
SKIP I←▶→:	Zum{nachsten oder vorhergehenden Kapitel oder Film springs.
←/▶	Scheller Vor-/Rücklauf. Mehrfaches Drücken erhöht die Geschwindigkeit.
INFO	Anzeigen oder ausblenden der Filmwerkzeugleiste während der Wiedergabe.
STOP ■	Die Wiedergabe stoppen.
VOLUME -/+	Lautstärke verringn oder erhöhen
QUICK JUMP <</>>	In der Wiedergabe um 1 Minute später oder 4 Minuten vor
PG UP/DOWN	In der Wiedergabe um 10% später oder vor

Bild vergroßern/verkleinern

Drucken Sie während der Wiedergabe mehrmals die ZOOM Taste, um einen Vergroßerungsfaktor von 2x, 3x, 4x, 8x und 0. 9x einzustellen. Mit den Navigationstasten bewegen Sie den vergroßerten Ausschnitt.

In der Einstellung 1x wird das Videobild in Originalgroße darestellt.

Wiederholfunktion einstellen

Drucken Sie mehrmals die Taste REPEAT, um folgende Wiederholffunctionalen einzustellen:

Repeat Title Aktuellen Titel wiederholen

Repeat AI1 Alle Titel wiederholen

Repeat Off Keine Wiederholfunktion eingestellt

Untertitel einblenden

Wenn die Videodatei Untertitel enthalt, können Sie diese durch Drucken der Taste SUBTITLE einblenden.

Drücken Sie die Taste wiederholt, um weitere Untertitel anzuzeigen (falls verfügbar).

Kameraposition

Drucken Sie die Taste ANGLE, um die verschiedene Kamerapositionen anzuzeigen, falls in der Videodatei verfügbar.

Menu SETTINGS - Einstellungen vornehmen

Drücken Sie die Taste SETTINGS, um das EinstellungsmENU aufzurufen. Nachfolgend werden die einzelnen Einstellungsmenus beschreiben.

Menüpunkt "Audio"

In diesen Menu können Sie die Audioeinstellungen vornehmen.

Nightmode (Nachtmodus)

Wahlen Sie zwischen On/Off/Comfort. Wenn die Option aktiviert ist, wird die maximale Lautstärke reduziert, um zum Beispiel nachs eine Lärmbelastigung anderer zu vermeiden.

Digital Output (digitaler Ausgang)

Wahlen Sie hier das Format für die digitalen Audioausgänge SPDIF und HDMI.

HDMI LPCM Digitales Audiosignal reduziert auf Stereo über HDMI Ausgang

HDMI RAW Digitales Audiosignal unverändert über HDMI Ausgang

SPDIF LPCM Digitales Audiosignal reduziert auf Stereo über optischen Ausgang SPDIF

SPDIF RAW Digitales Audiosignal unverändert über optischen Ausgang SPDIF

Menu "Video"

In thisem Menu konnen Sie die Video-Einstellungen vornehmen.

Aspect Ratio (Seitenverhältnis)

Pan Scan 4:3: Stellt ein Breitbart auf dem gesamten Bildschirm dar und schneidet die redundanten Anteile ab.itte wahlen, wenn ein Standard 4:3 TV angeschlossen ist.

Letter Box 4:3: Stellt ein Breitbart mit zwei schwarzen Balken oben und unter auf einem 4:3 TV dar.itte wahlen, wenn ein Standard 4:3 TV angeschlossen ist.

16:9: Staucht das Bild um das gesamte Bild zu ändern.itte wahlen, wenn ein 16:9 TV angeschlossen ist.

Stellen Sie hier die Helligkeit des Bildes von 0-50 ein.

Contrast (Kontrast)

Stellen Sie hier den Kontrast des Bildes von 0-50 ein.

Noise Reduction (Rauschunterrückung)

Stellen Sie hier die Rauschunterrückung für die Bildanzeige auf On oder Off.

TV-System (Fernsehnorm)

Stellen Sie hier das TV System und die Videoauflösung ein. Diese Einstellung hängt auch vom Land ab, in dem Sie sich befinden:

NTSC Vereinigte Staaten, Kanada, Japan, Mexico, Philippinen, Süd Korea und Taiwan.

PAL Europa, Gronland, Teile von Afrika und Süd Amerika, der mittlere Osten, China, Indien, Australien, und Indonesien.

480P progressive 480 Zeilen Auflösung

576P progressive 576 Zeilen Auflösung

720P 50Hz HD Auflösung (nicht für Composite-Video Ausgang)

720P 60Hz HD Auflösung (nicht für Composite-Video Ausgang)

1080i 50Hz HD Auflösung (nicht für Composite-Video Ausgang)

1080i 60Hz HD Auflösung (nicht für Composite-Video Ausgang)

1080P 50Hz HD Auflösung (nicht für Composite-Video Ausgang)

1080P 60Hz HD Auflösung (nicht für Composite-Video Ausgang)

1080P 24HZ

Einige TV-Geräte können Videodaten mit einer Bildfrequenz von 24 Hz wiedergeben, wie sie bei manchen Videoformaten vorliegt.

Wahlen Sie diese Einstellung aus, um ein 24 Hz Video signal über den HDMI-Ausgang auszugeben.

Resume Play

Hier können Sie die Funktion zur Fortsetzung von Filmen (mit Hilfe von Lesezeichen) ein- und ausschalten.

Bei eingeschalteter Resume Play Funktion wird eine Videodatei an der Stelle fortgesetzt, an der die Wiedergabe unterbrochen wurde.

^+ Bestätigen Sie nach dem Starten der Videowiedergabe Abfragefenster „Resume Playback?“ mit Confirm. Wenn Sie Cancel wahlen, wird die Videodatei von Anfang an wiedergegeben.

Movie Preview

Hier konnen Sie die Filmvorschau im Browsermenü an- und ausschalten.

Quick Jump

Durch Drücken der Taste QUICK JUMP << / >> während der Videowiedergabe konnen Sie die Wiedergabe um eine bestimmte Zeit rückwärts bzw. vorwärts fortsetzen.

Stellen Sie hier für die Taste QUICK JUMP << bzw. QUICK JUMP >> ein Zeitinterval in Minutes ein.

Menu "Network"

Nutzen Sie这点es Menu um Einstellungen für das Ethernet vorzunehmen.

Wired LAN setup (LAN-Einrichtung)

DHCP IP (Auto)

Wahlen Sie diesen Menüeintrag, wenn die IP Adresse automatisch vom Router bezogen werden soll.
- Falls erforderlich, geben Sie im folgenden Fenster die IP-Adresse des DNS-Server ein und wahren Sie anschließend den Eintrag OK aus.
Bestätigen Sie das Abfragefenster „Save Network Setting?“ mit Confirm.

Fix IP (Manual)

Wahlen Sie diesen Menüeintrag, wenn Sie eine bestimmte staatische IP-Adresse verwenden sollen.
Geben Sie im folgenden Fenster IP-Adresse, Subnetzmaske, Standardgateway und die IP-Adresse des DNS-Servers ein und bestätigten Sie anschließend mit der Taste OK.
Bestätigen Sie das Abfragefenster „Save Network Setting?“ mit Confirm.

Menu "System"

Nutzen Sie这点es Menu, um Systemeinstellungen zu konfigurieren.

Menu Language (Menüsprache)

Wahlen Sie hier die OSD (On-Screen Display) Sprache.

Text Encoding (Textcodierung)

Wahlen Sie hier die Text-Kodierungsoptionen (Untertitel Anzeige).

System Info

Hier erhalten Sie Informationen über die Version der installierten Software und über die Komponenten ihres Players Design Full-HD Media Players.

System Update (Systemaktualisierung)

Hier können Sie die Firmware ihres Design Full-HD Media Players via USB aktualisieren.

Time (Zeit)

Wahlen Sie den Eintrag Manual aus, um die aktuelle Zeit und das Datum einzugeben.

Restore Default (Werkseinstellungen)

Wahlen Sie diesen Punkt, um alle eingegebenen Einstellungen zurückzusetzen und den Auslieferzustand des Gerätes wieder herzustellen.

Screen Saver (Bildschirmschoner)

Hier konnen Sie den Bildschirmschoner ein- und ausschalten.

Menu "Photo"

Nutzen Sie diesen Menu, um Fotoeinstellungen zu konfigurieren.

Wahlen Sie hier die Intervalzeit für Diashows.

Transition Effect (Übergangseffekt)

Wahlen Sie hier den Übergangseffekt bei einer Diashow.

Ken Burns (Bildvergroßerung)

In dieser Einstellung wird das Bild bei der Wiedergabe vergroßert dargestellt, während über das Bild geschwenkt wird.

Schalten Sie den Ken Burns Effekt für die Bildwiedergabe ein oder aus.

Background (Hintergrundmusik)

Hier können Sie festlegen, ob beim Betrachten von Bildern eine Hintergrundmusik abgespielt werden soll. Die Optionen sind Off/Fol der.

Hinweis:

Wenn sich Musicdateien im selbst Ordner wie die Bilddateien befinden werden.
diese in der Einstellung Ordner während der Dia-Show automatisch wiedergegeben.

Problembehebung

Fehlfunktionen können manchmal banale Ursachen haben, aber manchmal auch von defekten Komponenten ausgegeben. Wir möchten Ihnen hiermit einen Leitfaden an die Hand geben, um das Problem zu losen. Wenn die hier aufgeführten Maßnahmen keinen Erfolg bringen,HELPen wir Ihnen keinereiter. Rufen Sie uns an!

Fehlersuche

Allgemein

Das Gerätlässt sich nicht einschalten.

SchlieBen Sie den Netzadapter fest an die Netzsteckdose an.

Kein Bild.

Wahlen Sie den richtigen Video-Eingangsmodus des Fernsehers, so dass das Bild des Gerätes angezeigt wird.
- Videokabel fest anschließen.
- Überprüfen Sie, ob für die Option [TV System] im SETUP-MENU eine geeignete Einstellung vorgenommen wurde, die dem Videoanschluss entspricht.

Verzerrtes Bild.

Die wiedergegebene Datei wurde in einer anderen Farbnorm als der des Fernsehers aufgenommen.
Wahlen Sie eine vom Fernseher Unterstützung Auflösung.

Kein Ton.

• Audiokabel fest anschließen.
• Für den Veränderer oder den Veränderkanschluss wurde eine falsche Einstellung im SETUP-MENU [Digital Output] für die Eingangsquelle vorgenommen.
  Das Gerät führt gerade einen Suchlauf durch oder befindet sich im Pause-Modus.

Die Fernbedienung Funktioniert nicht richtig.

Die Fernbedienung ist nicht auf den Fernbedienungs-Sensor des Gerätes gerichtet.
Die Fermbedienung ist zuweit vom Gerät entfernt.
Zwischen Fernbedienung und Gerät befindet sich ein Hindernis.
Die Batterie der Fernbedienung ist schwach.

Der Kamerawinkel kann nicht geändert werden.

Die wiedergegebene Datei enthalt keine weiteren Kamerawinkel.

Die Untertitelsprache lässt sich nicht ändern oder wird nicht angezeigt.

Die wiedergegebene Datei enthalt keine Untertitel.

MP3-/WMA-/JPEG-/DivX-Dateien halten sich nicht wiedergeben.

Die Dateien wurden in einem vom Gerät nicht Unterstützungen Format erstellt.

HDMI

Auf dem angeschlossenen HDMI-Gerät wird kein Bild angezeigt.

HDMI-Kabel abziehen und wieder anschließen.
HDMI-Gerät aus- und wieder einschalten.
- Der Videeing angeschlossenen Gerätes muss auf these Gerät eingestellt sein.
Das verwendete HDMI-Kabel muss voll HDMI-kompatibel sein. Bei Anschluss eines Nicht-Standard-Kabels wird u. U. kein Bild angezeigt.

Auf dem angeschlossenen HDMI-Gerät wird kein Ton ausgegeben.

• Einige HDMI-kompatible Geräte besitzen keine Tonausgabe (schlagen Sie in der Bedienungsanleitung des angeschlossenen Gerätes nach).
• Falls Ihr Fernseher keinen Dolby Digital- oder MPEG-Decoder besitzt, stellen Sie im Settings-Menü die Option [AUDIO] Untermenü [DIGITAL OUTPUT] auf [HDMI LPCM] (siehe Seite 23).

Zurücksetzen des Gerätes

Eines der folgenden Probleme tritt auf:

Die Anzeige des Bedienungsfeldes Funktioniert nicht.
Das Gerat arbeitet nicht störungsfrei.

Das Gerät kann wie folgt zurückgesetzt werden:

Rufen Sie das Menu „Settings/System/Werkseinstellungen“ auf.
Wahlen Sie diesen Punkt aus und drücken Sie OK, um alle eingebeken Einstellungen zurückzusetzen und den Auslieferzustand des Gerätes wieder herzustellen.

Benötigten Sie weitere Unterstützung?

Wenn die Vorschläge in den vorangegangenen Abschnitten Ihr Problem nicht behoben haben, erhmen Sieitte Kontakt mit uns auf. Sie wurden uns sehr halten, wenn Sie uns folgende Informationen zur Verfugung stellen:

• Welche externen Geräte sind angeschlossen?
• Welche Meldungen erschinen auf dem Bildschirm?
• Bei welchem Bedienungsschnitt ist das Problem aufgetreten?
• Falls Sie einen PC an das Gerät angeschlossen haben:
• Wie sieht ihre Rechnerkonfiguration aus?
• Welche Software haben Sie beim Auftreten des Fehlers verwendet?
• Welche Schritte haben Sie zur Lösung des Problems bereits unternommen?
• Wenn Sie bereits eine Kundennummer erhalten haben, teilen Sie uns diese mit.

Reinigung

Die Lebensdauer des Gerätes konnen Sie durch folgende Maßnahmen verlangern:

• Ziehen Sie vor dem Reinigen immer den Netzadapter und alle Verbindungskabel.
• Verwenden Sie keine Lösungsmittel,ätzende oder gasförmige Reinigungsmittel.
  Reinigen Sie das Gerät mit einem weichen, fusselfreien Tuch.

Bitte bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie ausschließlich这些东西, um das Gerät zu transportieren.

ACHTUNG! Es befinden sich keine zu wartenden oder zu reinigenden Teile innerhalb des Gerätes.

Entsorgung

Verpackung

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohstoffe und damit wiederverwendungsfähig oder können dem Rohstoffkreislauf zurückgeführt werden.

Gerät

Werfen Sie Ihr Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll! Erkundigen Sie sich bei ihrer Stadt- oder Gemeindeverwaltung nach einer umwelt- und sachgerechten Entsorgung.

Batterien

Verbrauchte Batterien gehören nicht in den Hausmüll. Die Batterien können zur Entsorgung bei einer Sammelstelle für Altbatterien oder im Fachhandel abgegeben werden.

Technische Daten

Allgemein

Stromversorgung Netzadapter

Ktec KSAD1200150W1EU

Eingang (primär): 230V 50Hz

Ausgang (sekundär): 12 V 1,5 A

Abmessungen (ca.)

150 × 45 × 120 mm( B × H × T)

Gesamtgewicht (ca.)

450 g

Betriebstemperatur

5^ bis 35^

Luftfeuchtigkeit während des Betriebs

5% bis 65%

Copyright © 2009 Alle Rechte vorbehalten.

Dieses Handbuch ist urheberrechtlich geschützt. Alle Rechte vorbehalten. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten. Das Copyright liegt bei der Firma MEDION®.

HIGH-DEFINITION MULTIMEDIA INTERFACE

HDMI, das HDMI Logo sowie High-Definition Multimedia Interface sind eingetragene Warenzeichen der HDMI Licensing LLC.

DIGITAL

Hergestellt unter Lizenz von Dolby Laboratories. Dolby und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

Technische und optische Änderungen sowie Druckfehler vorbehalten.

Lizenzinformation

Hinweis: Diese Übersetzung ersetzt in keinem Fall die GPL im juristischen Sinne. Sie ist auch keine von der FSF autorisierte deutsche Version der GPL.

Lizenzhinweise

Dieses Produkt enthalt bestimmte Copyright geschützte Inhalte von Drittenbieten, die unter den Bedingungen der „GNU General Public License“, „PSF LICENSE AGREEMENT FOR PYTHON 2.3“ und anderen, ähnlichen Lizenzbestimmungen von „Free Software“, von Organisation wie die der „Free Software Foundation“, „Python Software Foundation“, “The X.Org Foundation”, etc. angeboten werden.

Dort erfahren Sie weitere Details zu den lizenzierten Inhalten dieser Software. Die Dokumentation nennt die verwendeten Inhalte zu denen Sie weitere Kopien der Lizenzbestimmungen auf den jeweiligen Internetseiten der Inhaltsanbieter erhalten können. Eine Kopie des „GNU General Public License Agreements“ finden Sie unter http://www.gnu.org/copyleft/gpl.html.

Die GPL betreffenden und aufgelisteten Inhalte und Komponenten werden ohne Garantien und Gewährleistung, weder zugesichert noch impliziert, gefelert und zur Verflugung gestellt. Dies umfasst auch die Zusicherung einer Gebrauchstauglichkeit und Mängel Gewährleistung für bestimmte und allgemeine Verwendungszwecke. Das gesamte Risiko für die Nutzung, Qualität und Leistungträgt der Verwender der Software.itte lessen Sie besonderss hierzu die relevanten Lizenzbestimmungen der jeweiligen Inhalte. Die hier genannten Rechteinhaber der GPL und/oder anderer Lizenzbestimmungen haften nicht fur entstandene Schäden, weder allgemeiner, noch besonderer Art, weder fur Folgeschäden noch fur indirekte Schäden, die sich aus derutzung oder einer nicht möglichchenutzung der Software ergeben.itte lessen Sie besonderss die relevanten Lizenzbestimmungen der jeweiligen Komponenten.

Bereitstellung der Quellcodes

Sie können einen maschinenlesbaren Quell Code der beschriebenen Komponenten, inklusive Anweisungen zur Kompilierung, Installation und Steuerung des Objekt Codes unter http://www.medion.com finden.itte beachten Sie die Copyright Hinweise und Garantiebestimmungen, sowie die Lizenzbestimmungen, die den Quell Codes beigefegt sind.

Licence disclaimer
