BEDIENUNGSANLEITUNG RDS CAR RADIO MD 7328 MEDION

1. EQ: Equalizer
2. Lautstärke höher
3. OPEN/CLOSE: Bedienteil öffnen
4. TUNE/ TRACK/ SKIP +: Suche vorwärts durch Sender/CD-Titel
5. TUNE/ TRACK/ SKIP -:Suche ruckwarts durch Sender/CD-Titel
6. RESET: Auf Werkseinstellungen zurückstellen
7. Display
8. TA ("Traffic alarm"): Verkehrsfunk
9. EJECT: CD bei ausgeklapptem Bedienteil auswerfen
10. AF/ REG: RDS-Modus einstellen
11. SEL: Klangeinstellungen Lautstärke, Bass, Höhen, Balance, Fader; EON-Empfangseinstellungsmenu
12. Lautstärke niedriger
13. DSP: Displayinformationen aufrufnen
14. MUT: Stummschaltung
15. AMS: Automatische Senderspeicherung
16. PAU: Pause (CD)
17. SCN: CD-Titel anspielen
18. RPT: Wiederholfunktion
19. Stationstasten (M1-M6)
20. SHF: CD-Titel in Zufallsreihenfolge
21. M5: Titel zurück
22. M6: Titel vor
23. MOD: Zwischen Radio- und CD-Betrieb wahlen
24. BND: Frequenzband wahlen LOUD: Bass verstärken ENTER: Eingabe; Wiedergabe; „GOTO“-Menu
25. POWER: Gerä ein- und ausschalten
26. PTY: PTY-Informationen anzeigen

Hinter dem Bedienteil

1. CD-Fach
2. RELEASE Bedienteil abnehmen

INHALTSVERZEICHNIS

D

SICHERHEITSHINWEISE 4

EINBAU 6

Einbauhinweise 6

Anschlussbeispiele 7

Einbau des Radios in den ISO-Schacht 8

Der ISO-Adapterstecker 9

Das Gerät ausbauen 10

Bedienteil 11

BEDIENUNG 12

Grundbedienung 12

Radiofungkctionen 14

Audio-CDs spielen 18

MP3-CDs spielen 19

WENN STÖRUNGEN AUFTRETEN 21

ENTSORGUNGSHINWEISE 22

TECHNISCHE DATEN 23

SICHERHEITSHINWEISE

Zudieser Anleitung

Lesen Sie vor Inbetriebnahme die Sicherheitsvorschriften auf merksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.

Bewahren Sie die Bedienungsanleitung im Auto auf. Wenn Sie das Autoradio verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus.

Elektrische Geräte nicht in Kinderhände

Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen.

Batterien/Akkus können bei Verschlucken lebensgefährlich sein. Bewahren Sie deshalb das Gerät und die Batterien für Kleinkinder unerreichbar auf. Werde eine Batterie verschlukt, muss sofort medizinische Hilfe in Anspruch genommen werden.

Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstikungsgefahr.

Verkehrssicherheit

Die Verkehrssicherheit ist oberstes Gebot. Bedienen Sie Ihr Autoradio nur, wenn es die Verkehrslage zulässt. Machen Sie sich vor Fahrtantritt mit dem Gerät vertraut.

Akustische Signale der Polizei, Feuerwehr und anderen Rettungsdiensten müssen im Fahrzeug rechtzeitig wahrgenommen werden können. Hörren Sie deshalb während der Fahrt Ihr Programm in angemessener Lautstärke.

Niemals selbst reparieren

Versuchen Sie auf keinen Fall, das Gerät selbst zu öffnen und/oder zu reparieren. Es besteht die Gefahr des elektrischen Schlags.

Wenden Sie sich im Störungsfall an unser Service Center oder eine andere geeignete Fachwerkstatt.

Der CD-Spieler

Der CD-Spieler ist ein Laserprodukt der Klasse 1. Das Gerät ist mit einem Sicherheitssystem ausgerüstet, das das Austreten von gefährlichen Laserstrahlen während des normalen Gebrauchs verhindert. Um Augenverletzungen zu vemeiden, manipulieren oder beschädigen Sie niemals das Sicherheitssystem des Geräts.

D

Das Diskfach schonend behandeln

Führer Sie keine anderen Gegenstände als CDs in das Diskfach ein. Dies kann zur Beschädigung des prazisen Einzugmechanismus führen.

Das Gerät reinigen

Verwenden Sie für die Reinigung ein trockenes, weiches Tuch. Benutzen Sie keine chemischen Lösungs- und Reinigungsmittel, weil diese die Oberfläche und/oder die Beschriften des Geräts beschädigten können.

Einbau

Wenn Sie Ihr Autoradio selbst einbauen möchten, lesen Sie die Einbau- und Anschlusshinweise in dieser Anleitung.

MD 7328

D-5

EINBAU

Einbauhinweise

• Setzen Sie das Gerät in den darauf vorgesehenen Schacht ein, oder wahren Sie einen Platz für die Montage des Geräts, an dem es die normalen Fahraufgaben des Fahrers nichtephendert.
• Schlieben Sie kurz die Kabel an, bevor Sie das Gerät endgültig einbauen. Stellen Sie safer, dass diese richtig eingesteckt sind und dass das System richtig Funktioniert.
• Falls Änderungen am Fahrzeug erforderlich sind, wenden Sie sich an ihren Fahrzeughändler/-fachwerkstatt.
• Bauen Sie das Gerät so ein, dass keine Verletzungen bei starkem Bremsen entstehen können.
• Wenn das Gerät mehr als 30^ aus der Waagerechten eingebaut wird, kann es seine optimale Leistung verlieren.
• Vermeiden Sie den Einbau des Gerätes in der Höhe hoher Temperaturen (z. B. direkte Sonneneinstrahlung oder Heizungsluft), Staub, Schmutz oder übermäßige Erschütterungen.

Einbau

Anschlussbeispiele

Hinweise

Beachten Sieitte, dass das rosafarbene Speicher-Back-up-Kabel an Dauerplus angeschlossen sein muss. Die Senderspeicherung kann sonst nicht Funktionieren.

An das RCA-Kabel (roter und weißer Cinch-Anschluss) können Sie einen externen Verständiger anschreiben. Beachachten Sie hierzu die Bedienungsanleitung des externen Verständers.

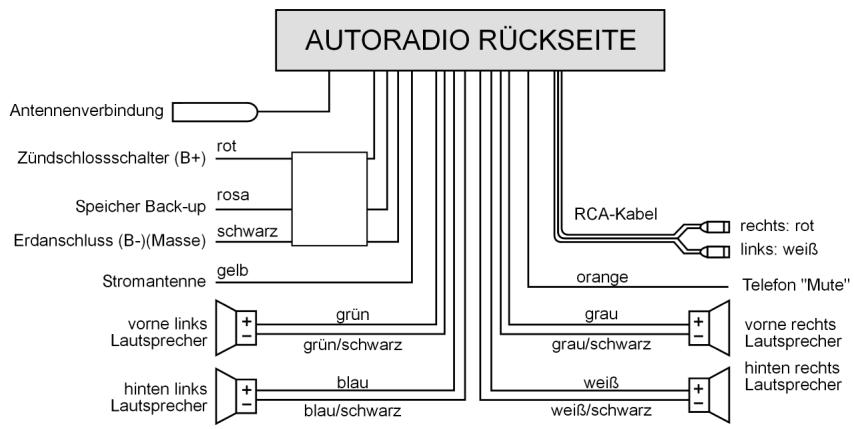

Vier Lautsprecher (Quadrosystem)

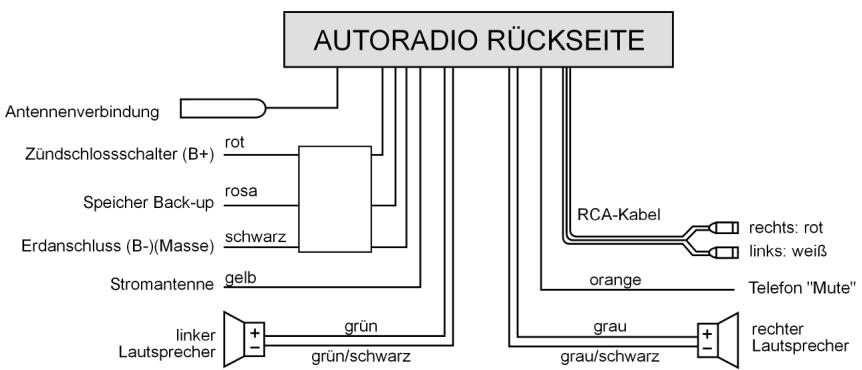

Zwei Lautsprecher (Dualsystem)

MD 7328

D-7

Einbau

Einbau des Radios in den ISO-Schacht

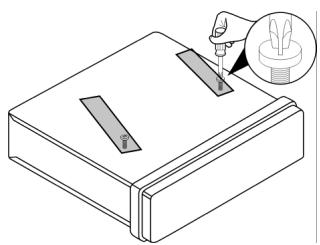

• Entfernen Sie unbedingt vor der Montage die beiden Transportsicherungsschrauben am oberen Radiogehäuse (durch rote Fahnchen gekennzeichnet)!

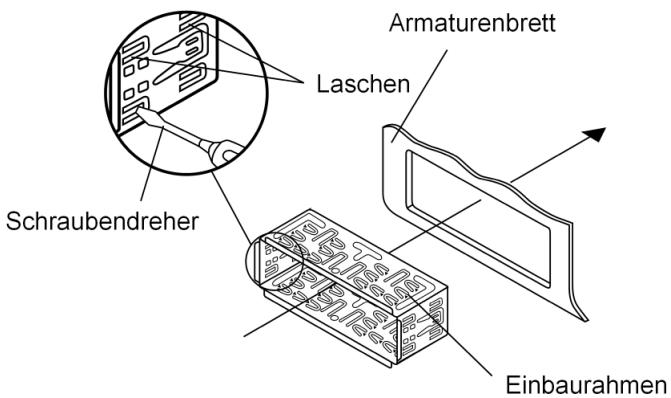

Montage

Das Autoradio kann in jeder Standard-ISO-Einbauschacht eingesetzt werden. Sollte Ihr Kraftfahrzeug keinen ISO-Einbauschacht besitzen, wenden Sie sich an ihre Fachwerkstatt, den Fachhandel oder die Fachabteilungen der Warenhäuser.

• Ziehen Sie den Einbaurahmen vom Gehäuse des Autoradios ab.

• Stecken Sie den Einbaurahmen in den ISO-Einbauschacht.

• Biegen Sie die La-schen des Ein-baurahmens mit einem Schraubendreher um, so dass dieser fest im Einbau-schacht fixiert ist (s. Abbildung).

• Überprüfen Sie den Rahmen auf festen Halt.
• Verbinden Sie den ISO-Buchsen-Block des Autoradios mit den beiden ISO-Steckern Ohres Fahrzeugs.
• Verbinden Sie das Antennenkabel der Fahrzeugantenne mit der Antennenbuchse des Autoradios.
• Schieber Ben Sie das Autoradio vorsichtig in den Einbaurahmen, bis es einrastet.

D-8

Einbau

Bitte benutzen Sie beim Einbau den ISO-Block des Autoradios. Die Fahrzeug-spezifischen ISO-Adapter, die Sie gegebenenfalls benötigten, erhalten Sie in Fachwerkstätten, im Fachhandel oder in den Fachabteilungen der Warenhäuser.

Bei abgetrennten ISO-Block erlischt der Garantieanspruch!

D

Beachten Sie beim Einschieben die Verlegung der Kabel; sie können beschädigt werden.

• Betätigten Sie die Taste RESET (6) mit einem Kugelschreiber oder anderen spitzen Gegenstand.
• Setzten Sie das Bedienteil wie unten beschreiben ein.

Der ISO-Adapterstecker

Nutzen Sie den ISO-Adapterstecker Ihres Kraftfahrzeugs für den ISO-Buchsenblock des Autoradios, um eine sichere elektrische Verbindung herzustellen.

Back-up-Kabel

Achten Sie darauf, dass das rosafarbene Backup-Kabel für die Senderspeicher an Dauerplus anliegt.

Nach dem alle Verbindungen hergestellt sind, drücken Sie die Taste RESET (6).

Antennen-Relais-Kabel

Das gelbe Kabel steht für eine Relais-gesteuerte Antenne zur Verfügung. Das Relais fahrth die Antenne automatisch aus, wenn das Radio angeschaltet wird. Beim Ausschalten fahrth die Antenne wieder ein.

Dieses Relais-Kabel kann auch zum Steuern eines externen Verstärkers benutzt werden. Zum genauen Anschlussziehen Sieitte die Bedienungsanleitung des Verstärkers hinzu.

Verbinden Sie das gelbe Kabel niemals mit dem Motorkabel; dies kann Schaden am Radio verursachen!

Einbau

Belegung des ISO-Blocks

	BLOCK B - Laufsprecher		BLOCK A - Stromversorgung
B 1|3|5|7|2|4|6|8|	1	rechtshlen +	1
	2	rechtshlen -	2
	3	rechts vorne +	3
A 1|3|5|7|2|4|6|8|	4	rechts vorne -	4	Dauerplus (permanente 12-V-Bordspannung)
	5	links vorne +	5	Auto-Antenne (auch für externen Verständiger usw.)
	6	links vorne -	6
	7	linkshlen +	7	Schaltplus (geschaltet 12-V-Spannung, über Zündschloss)
	8	linkshlen -	8	Masse

ProblemdurchKabelvertauschung

In einigen Fahrzeugmodellen ist die standardmäßige Belegung der Kabel [4] und [7] im ISO-Block A (siehe oben)werkseitig vertauscht.

Wenn dies der Fall ist, sind manche Funktionen beeinträchtigt, z. B. kann die Senderspeicherung verloren gehen.

Zur Abhilfe müssen das rote Kabel (Schaltplus) und das rosafarbene Kabel (Dauerplus) im ISO-Block getauscht werden.

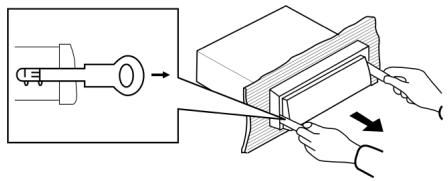

Das Gerät ausbauen

Um das Gerät wieder auszubauen, behmen Sie zunachst den Blendrahmen ab und führen Sie den rechten und den linken Schlüssel in den jeweiligen Schlitz an der Seiten des Gerätes ein. Die Laschen sind nun zurückgebogen und Sie konnen das Gerät Herausziehen.

Einbau

Bedienteil

Bedienteil einsetzen

• Setzen Sie das Bedienteil in den Rahmen. Wenn es richtig einrastet, horen Sie ein „Klick".
• Überprüfen Sie, dass das Bedienteil richtig und fest auf seinem Platz sitzt. Ist das Bedienteil nicht richtig eingebaut, erscheinen im Display F2ehinformationen und/oder eine Tasten haben Fehlfunktionen.

D

Bedienteil abnehmer

• Drücken Sie die Taste OPEN/CLOSE (3). Das Bedienteil klapt nach unten.
• Schieben Sie den Schalter RELEASE (28) nach links. Zeit zu knen Sie das Bedienteil abnehmer.

Bewahren Sie das Bedienteil zum Schutz immer im Etui auf.

MD 7328

D-11

BEDIENUNG

Grundbedienung

Ein-/Ausschalten

• Drücken Sie die Taste POWER (25) zum Ein- und Ausschalten des Radios.

Wenn Sie das Radio ausschalten, dreht sich das Bedienteil um seine horizontale Achse und die Rückseite zeigt nach vorn.

• Um das Bedienteil wieder umzudrehen und gleichzeitig das Radio einszuschalten, tippen Sie auf die linke obere Ecke der Rückseite.

Lautstärke

• Stellen Sie mit den Lautstärke-Tasten (2, 12) die Lautstärker hoher oder niedriger.

Stellen Sie die Lautstärke immer nur so hoch ein, dass Sie die akustischen Signale von Notfahrzeugen jederzeit noch deutlich horen konnen!

Bass/Höhen/Balance/Fader

• Drücken Sie die Taste SEL (11), um die aktuelle Einstellung von Bass, Höhen, Balance und Fader anzuzeigen.
• Mit den Lautstärke-Tasten (2, 12) konnen Sie die Einstellungen ändern.

Mute

• Drücken Sie die Taste MUTE (14), um den Ton ganz abzuschalten.
• Sie können die Stummschaltung mit einer beliebigen Taste aufheben. Beim Empfang eines PTY- oder TA-Senders (Verkehrsfunk) wird die Stummschaltung bereits aufgehoben.

Loudness

• Halten Sie die Taste BND/LOUD/ENTER (24) gedrückt, um den Bass zu verstärken.

D-12

Equalizer

• Durch Drücken der Taste EQ (1) können Sie den Equalizer einschalten und zwischen FLAT, CLASSIC, POP M, ROCK M oder DSP OFF wahren. In der Einstellung FLAT sind alle Equalizereinstellungen auf Null gesetzt; in der Einstellung DSP OFF ist kein „Digital Sound Processing" (DSP) zuge-schaltet.

D

Display

• Durch Drücken der Taste DSP (13) können Sie die Anzeige im Display folgendermaßen umschalten:
• Beim Radioempfang: Programmname Uhrzeit (wird bei RDS-Empfang automatisch eingestellt) Frequenz PTY-Einstellungen (diese RDS-Funktionen werden von den Sendeanstalten in unterscheidlichem Umfang gesendet; siehe auch Kapitel „Radiofungtionen" auf Seite 14).
• Beim CD-Betrieb: CD-/MP3-Informationen Uhrzeit Radioinformationen Frequenz PTY-Einstellungen

Wenn Sie keine RDS- oder PTY-Informationen empfangen, erscheidt „NO CLOCK“ oder „NO PTY“ im Display.

Jede Anzeige erscheint für ein paar Sekunden und verschwindet dann wieder.

MODE

• Drücken Sie die Taste MOD (23), um zwischen Radioempfang und CD/MP3-Betrieb zu wechseln.

RESET

• Um das Autoradio in den Auslieferungszustand zurückzusetzen, drücken Sie die Taste RESET (6) mit einem spitzen Gegenstand, z. B. einem Kugelschreiber.

• Betätigen Sie das RESET

• bei der ersten Inbetriebnahme nach Anschluss der Kabel,

• wenn nicht alle Funktionstasten Funktionieren,
• bei Erscheinen einer Fehlermeldung im Display.

Bedienung

Radiofunktionen

Bandbereich wahlen

• Drücken Sie die Taste BND/LOUD/ENTER (24), um zwischen UKW (F1, F2, F3), Mittelwelle (MW) und Langwelle (LW) zu wechseln. In jedem Bereich konnen Sie sechs Sender speichern.

Sender suchen

• Drücken Sie kurz die Suchlaufstaten TUN/TRK/SKIP-(4) oder TUN/TRK/ SKIP+ (5), um die automatische Sendersuche zu aktivieren. Das Gerätucht den{nachsten Sender.
• Wenn Sie eine der Tasten für zwei Sekunden gedrück halten, schalten Sie auf die manuelle Sendersuche um. Im Display erscheidt MANURL.

Sender speichern

• Nachdem der Suchlauf einen Sender befinden hat, drücken Sie für ca. drei Sekunden auf eine der Stationstasten M1-M6 (19). Ein Piepton signalisiert die Speicherung.

Das Gerät schaltet nach ein paar Sekunden wieder in die automatische Sendersuchfungtion um.

Sender aufrufen

• Wahlen Sie mit BND/LOUD/ENTER (24) den Bandbereich.
• Durch Drücken einer der Stationstasten M1-M6 (19) rufen Sie die gespeicherten Sender wieder auf.

Automatisches Speichern

• Halten Sie die Taste AMS (15) gedrückt, bis ein Signalton erklingt. Es werden die sechs stärksten Sender im aktuellen Band gesucht und auf den Programmplätzen 1 - 6 gespeichert.
• Drücken Sie eine der Taste M1-M6 (19), um dieSuche zu stoppen.

Gespeicherte Sender durchlaufen

Sie können die gespeicherten Sender des aktuellen Sendebereichs aufrufen.

• Wahlen Sie mit BND/LOUD/ENTER (24) den Bandbereich.
• Drücken Sie kurz die Taste AMS (15). Alle Sender werden kurz angewählt. Wenn das Radio ein stärkeres Signal für einen Sender findet, speichert es diese Sonagab.
• Wenn Sie den gewünschten Sender horen, drücken Sie kurz die Taste AMS (15).

D-14

RDS ("RADIO DATA SYSTEM")

Unter RDS versteht man einen Service der Rundfunkanstalten. Neben herkömmlichen Musik- und Sprachbeiträgen werden Zusatzinformationen in Form verschlüsselter Digitalsignale ausgesendet, die vom Autoradio ausgewertet und angezeigt werden können.

• Drücken Sie die Taste AF (10) kurz, um den RDS-Modus ein- oder auszuschalten. Im Display erscheint RF. Im Display konnen nun der Programmname und andere Informationen (Verkehrsinformationen, Titel der gerade gesplieten Musik usw.) angezeigt werden.

Regionalprogramm-Modus

Einige Sender strahlen Regionalprogramme zu bestimmen Tageszeiten aus.

• Um den Regionalprogramm-Modus ein- oder auszuschalten, halten Sie die Taste AF (10) gedrückt.

Weitere RDS-Dienste

Es werden folgende entsprechliche RDS-Dienste angeboten:

□ PI („Program Identification Code“): Mit Hilfe der PI-Kennung kann das Autoradio den empfangenen Sender identifizieren.
PS ("Program Service Name"): Dieser Service ermittelicht die Anzeige des Sendernamens.
□ AF ("Alternative Frequencies"): Das Autoradio sucks automatisch die am besten zu empfangene Alternativfrequenz des eingestilten Senders.
□ TP/TA ("Traffic- Program / Traffic Announcement"): Verkehrsfunk
EON ("Enhanced Other Network Information"): Im Falle einer Verkehrsdurchsage wird auch beim Horen eines Nicht-Verkehrsfunksenders innerhalb einer Senderkette auf einen Verkehrsfunk sender umgeschaltet.
PTY ("Program Type Code" - Programm Typ/Art Kennung): Mittels dieser Kennung kann man nach dem gewählten Programminhalt, z. B. Sport,uchen (siehe Tabelle Seite 16).

Bitte beachten Sie, dass es von der Region, der Rundfunkanstalt und dem Sonder abhängt, was angezeigt wird.

Bedienung

PTY (Program Type Code - Programm Typ/Art Kennung)

Um das PTY-MENU zu aktivieren, drücken Sie die Taste PTY (26).

Sie können jetzt nach folgenden Kategorien ihre Senderuchen/auswahlen:

Taste	Musikrichtung	Sprachbeiträge
M1	POP M	NEWS (Nachrichten), AFFAIRS (Angelegen-keiten), INFO (Infos)
M2	EASY M, LIGHT M	SPORT (Bildung), EDUCATE (Bildung), DRAMA
M3	CLASSICS (Klassik); OTHER M (andere Musik)	CULTURE (Kultur), SCIENCE (Wissen-schaft), VARIORED (Verschiedenes)
M4	JAZZ, COUNTRY	WEATHER (Wetter), FINANCE (Finanzen), CHILDREN (Kinder)
M5	NATION M; OLDIES	SOCIAL (Soziales), RELIGION
M6	FOLK M	TRAVEL (Reisen), LEISURE (Freizeit), DOCUMENT (Dokumentation)

Bitte beachten Sie, dass diese Informationen von der Region, der Rundfunkanstalt und dem Sender abhängig sind.

TA (,Traffic Announcement") - VERKEHRSFUNK

• Drücken Sie die Taste TA (8) kurz, um diesen Modus ein- oder auszuschalten. Im TA-Modus wird im CD-Betrieb(sofort auf das Radio umgeschelt, wenn Verkehrsfunk übertragen wird. Zeitweisefindete Umschaltung auf die EON-Verbindungsstationstatt (siehe unter),wenn EON einen Verkehrsfunk auf einem anderen Programm findet. Der Lautstärkepegel wird damit angehoben, sofern er sich unter der Schwelle befindet.

Die TA-Funktion kann durch erneutes Drucken der Taste TA unterbrochen werden, ohne dass der TA-Modus abgeschaltet wird.

Mit den erweiterten Sendeinformationen „EON“ stehen Ohnen zusätzliche Funktion beim Finden eines Verkehrsfunksenders zur Verfügung. Insbesondere schaltet das Gerät auch dann auf einen Sender mit Verkehrsfunk um, wenn Sie einen Sender horen, der keinem Verkehrsfunk ausstrahlt. Nach der Verkehrsmeldung wird wieder auf den vorherigen Senderplatz umgeschaltet.

EON-TA LOCAL und EON-TA DISTANCE

• Halten Sie die Taste TA (8) für längerere Zeit gedrückt, um den EON TA LOCAL/EON TA DISTANCE-Modus zu wahren.

EON-TA - Örtlicher Modus: In this modus werden Verkehrsfunktsender aus dem lokalen Gebiet gesucht. Im Display blinkt EON TR LO.

EON-TA - Entfernter Modus: In thisem Modus werden Verkehrsfunksender auch aus einem weiter entfernten Gebiet gesucht. Im Display blinkt EON TR DX.

D

EON-Empfangseinstellungenmenu

• Halten Sie im Radiomodus die Taste SEL (11) gedrückt. Siekommen ins EON-EmpfangseinstellungensmENU.
• Drücken Sie die Taste SEL (11) wiederholt kurz, um die folgenden Mochlichkeiten aufzurufen:
  TA SEEK: Wenn Sie den Empfangsbereich verlassen, wird der Suchlauf gestartet unducht den stärksten TA Sender; (VOL drücken:) TA ALARM: Wenn Sie den Empfangsbereich verlassen, er tont ein Alarmton;
  PI SOUND: Beim Suchlauf spiel das Radio weiter; (VOL drücken:) PI MUTE: Beim Suchlauf wird der Ton stummgeschaltet;
  RETUNE L ("long"): Der Suchvorgang nach einem Sender mit der richtigen PI-Kennung hält 90 Sekunden an; (VOL drücken:) RETUNE S ("short"): Der Suchvorgang nach einem Sender mit der richtigen PI-Kennung hält 30 Sekunden an;
• MASK DPI: Verbirgt die AF-Sender, die eine andere PI-Kennung haben; (VOL drücken:) MASK ALL: Verbirgt die AF-Sender, die eine andere PI-Kennung haben und alle störenden Nicht-PI-Sender, die die gleiche Sendefrequenz haben;
  BEEP 2ND: Beim einem langen Tastendruck ertönt ein Piepton; (VOL drücken:) BEEP ALL: Bei jedem Tastendruck ertönt ein Piepton; (VOL drücken:) BEEP OFF: Piepton aus.

Audio-CDs spiel

Hinweise zum CD-Betrieb

Feuchtigkeit und hohe Luftfeuchtigkeit konnen Fehlfunktionen des CD-Spieler verursachen. Schalten Sie in thisem Fall die Fahrzeug-Heziehung an, um die Feuchtigkeit vor Gebrauch verdunsten zu setzen.

Setzen Sie den CD-Spieler keinen extrem hohen oder niedrigen Temperaturen aus.

CDs einlagen und herausnahmen

• Klappen Sie das Bedienteil herunter (Taste 3).
• Schieben Sie die CD mit der beschriften Seite nach oben in den Schlitz (27).
• Schlieben Sie das Bedienteil wieder Die Wiedergabe der CD beginnt.
• Zum Herausnehmen der CD öffnen Sie wiederum das Bedienteil. Drücken Sie die Taste EJECT (9). Die CD wird ausgeworfen. Das Autoradio schaltet in den Radio-Modus um.

Fahren Sie nicht mit einer herausgefahrenen CD. Entnahmen Sie die CD sofort.

Titel überspringen

• Mittels der Taste TUNE/TRACK/SKIP+ (4) oder TUNE/TRACK/SKIP+ (5) konnen Sie den nachsten bzw. den vorherigen Titel wahren. Die Titelnummer wird im Display angezeigt.

CD unterbrechen

Die Wiedergabe konnen Sie mit der Taste PAU (16) unterbrechen. Abermaliges Drucken startet wieder die CD.

Schneller Vor-/Rücklauf

• Halten Sie die Tasten TUNE/TRACK/SKIP+ (4) oder TUNE/TRACK/SKIP+ (5) länger gedrückt, um einenchnellen Vor- oder Rücklauf zu starten.

Titel kurz anspielen

• Drücken Sie die Taste SCN (17). Es werden nacheinander alle Titel für ca. 10 Sekunden angespielt. Ein abermaliges Drücken setzt die normale Wiedergabe in Gang.

Einen Titel wiederholen

• Drücken Sie die Taste RPT (18). Der aktuelle Titel wird wiederholt. Ein abermaliges Drücken setzen die normale Wiedergabe in Gang.

Zufallswiedergabe aller Titel

• Drücken Sie die Taste SHF (20). Es wird eine zufallsgesteuerte Wiedergabe gestartet. Ein erneutes Drücken setzen die normale Wiedergabe in Gang.

D

MP3-CDsspielen

Die Grundfunktionen entsprechen denen der Audio-CDs (siehe vorheriges Kapitel). Bei MP3-CDs können Sie jedoch die Titel und die Interpreten direkt anwahlen. Diese Funktion und die anderen MP3-spezifischen Funktionen sind maßgeblich abhängig von der MP3-CD.itte beachten Sie das schon beim Erstellen dieser CDs (siehe)nachster Abschnitt).

Es können alle gängigen Kodierungen abgespielt werden.

Erstellung von MP3-CDs; ID3-TAGs

i MP3-CD-ROMs können wie Daten CDs Einzeltitel oder Verzeichnisse enthalten.itte beachten Sie bei der Erstellung einer MP3-CD,dass Sie Titel nicht auf derselben Ebene wie Verzeichnisse, sondern nur in den Ver-zeichnissen abspeichern. Ein Vermischen von Titeln und Verzeichnissen auf derselben Ebene konnte zu Problemen beim Abspielenden führen.

Beim Erstellen der MP3-CD können Sie außer dem so genannte „ID3-Tag“ abspeichern (zur Eingabe empfehlen wir einen ID3-Tag-Editor). Dies ist ein Informationsblock in einer MP3-CD, der in der MP3 hinter der eigentlichen Musikinformation liegt. Dies können z. B. Informationen über den Interpreten, Titel, Albumname, Erscheinungsjahr und ein kurzer Kommentar sein. Das Autoradio kann diesen Informationsblock auslesen und im Display anzeigen.

• Um die ID3-Tags anzeigen zu halten, drücken Sie DSP (13). Mit jedem Ta-stendruck ändert sich die Rubrik: > TITEL > INTERPRET > ALBUMNAME > ERSCHEINUNGSJAHR > KOMMENTAR.

SuchenachTiteln (Nummern)

Titelnummernsuchen

• Drücken Sie die Taste AMS (15). Geben Sie nun die Nummer über die Ziffern-tasten ein.
  Bestätigen Sie mit BND/LOUD/ENTER (24).

Titelnamenuchen(Buchstaben)

• Drücken Sie AMS (15) zweimal.
• Sie können jetzt nach dem Anfang eines Titelsuchen, indem Sie einen Buchstaben gemäß unter stehender Tabelle über die Zifferntasten eingeben. Bestätigten Sie jeder Eingabe eines Zeichens mit SEL (11).

Bedienung

• Drücken Sie LOU/ENT/BND (24), um die Titelsuche zu starten.
• Falls mit den gewählten Zeichen ein Verzeichnis gefunden wird, können Sie das Verzeichnis mit TUNE/TRACK/SKIP+ (4) oder TUNE/TRACK/SKIP+ (5) öffnen und einen Titel wahren.
  Die Wiedergabe starten Sie wiederum mit mit LOU/ENT/BND (24).
• Innerhalb des Verzeichnisses suchen Sie mit TUNE/TRACK/SKIP+ (4) oder TUNE/TRACK/SKIP+ (5).

SuchenachVerzeichnissen

Vom Root-Verzeichnis ausuchen

• Drücken Sie AMS (15) dreimal. Das oberste Verzeichnis erscheint für ein paar Sekunden; danach das ersten Verzeichnis bzw. der ersten Titel.
• Sie öffnen ein Verzeichnis mit BND/LOUD/ENTER (24) und suchen mit TUNE/TRACK/SKIP+ (4) oder TUNE/TRACK/SKIP+ (5).

Vom aktuellen Verzeichnis ausuchen

• Drücken Sie AMS (24) vierval. Das aktuelle Verzeichnis erscheint im Display.
• Sie öffnen ein Verzeichnis mit BND/LOUD/ENTER (24) und suchen mit TUNE/TRACK/SKIP+ (4) oder TUNE/TRACK/SKIP+ (5).

Tabelle für die MP3-Suche

Tastenbezeichnung	Aktion
AMS	Such-Einstellung wahren
BND/LOUD/ENTER	Bestätigten
M1	A, B, C, 1
M2	D, E, F, 2
M3	G, H, I, 3
M4	J, K, L, 4
M5	M, N, O, 5 / 10 Titel runter
M6	P, Q, R, 6 / 10 Titel rauf
MOD (10)	S, T, U, 7
TUNE/TRK/SKIP-	V, W, X, 8
TUNE/TRK/SKIP-	Y, Z, Leerstelle, 9
SEL	Zeichenverschiebung 1
DSP	0, -, -, +
Lautstärke hoch/runter	Scrollfunktion durch alle verfügbarbaren Zei-chen und Ziffern

WENN STÖRUNGEN AUFTRETEN

D

PROBLEM	MÖGLICHE URSACHE	ABHILFE
Das Gerätlässt sich nicht einschalten.	Die Zündung ist nicht eingeschaltet.	Zündung durch Drehen des Schlüssels einschalten
	Eine der der Sicherungen ist defekt.	Sicherung erneern.
Die CD wird nicht geladen oder ausgeworfen.	Es befindet sich bereits eine CD im Autoradio.	Die CD entfernen.
	Die CD ist verkehrt herum ein-gelegt worden.	Die CD mit der Beschriftung nach oben einlagen
	Die CD ist verschmutzt oder defekt.	Die CD säubern oder eine andere CD einlagen.
	Die Temperaturen im Auto sind zu hoch.	Warten, bis sich die Umgebungstemperatur normalisiert hat.
	Kondensation!	Das Autoradio einpeer Stun-den ausschalten und es dann erneut versuchen.
Kein Ton!	Die Lautstärke steht auf Min-max.	Die Lautstärke anheben.
	Die Kabel sind nicht richtig angeschlossen.	Die Kabelverbindungen über-prufen.
Funktionstasten Funktionieren nicht.	Der eingebaute Microcomputer kann wegen Rauschens nicht Funktionieren.	Die Taste RESET (8) drüken.
	Das Bedienteil sitzt nicht kor-rekt.	Überprüfen Sie den korrekten Sitz des Bedienteils.
Die CD springt.	Der Einbauwinkel übersteigt 30°.	Den Einbauwinkel korrige-ren.
	Die CD ist sehr schmutzig oder defekt.	Die CD säubern oder eine andere CD einlagen.
	Fehler bei selbstgebrannten CDs.	Die selbstgebrannte CD in einem anderen Abspielgerät überprüfen.
Radio und/oder die Automatische Son-derspeicherung faktionierenden nicht.	Das Antennenkabel ist nicht korrekt angeschlossen.	Das Antennenkabel auf kor-rekten Sitz überprüfen.
	Die Sendersignale sind zu schwach.	Die Sender manuell einstellen.

Senderspeicher Funktioniert nicht.

Das Kabel für Dauerplus (rosa) ist nicht richtig angeschlossen.

Die Kabelverbindungen überprüfen. Beachten Sie hierzudas Kapitel “Einbau” auf Seite 6.

ENTSORGUNGSHINWEISE

Verpackung

Nicht mehr benöttige Verpackungen und Packhilfsmittel sind recyclingfähig und sollenen grundsätzlich der Wiederverwertung zugeführrt werden.

Gerät

Werfen Sie das Autoradio am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich in ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeit einer umwelt- und sachgerechten Entsorgung.

TECHNISCHE DATEN

D

ALLGEMEIN

Betriebsspannung: DC12 V, Negative Masseverbindung

Gestell-Abmessungen: 178 × 160 × 50 ~mm(B × T × H)

Ausgangsleistung: 4 x 25 Watt (Musikspitzenausgang)

Sicherungen: 0,5 Ampère (rot); 15 Ampère (rosa)

RADIO

	UKW/FM Frequzband	MW Frequenzband	LW Frequenzband
Frequenzumfang	87.5 bis 108 MHz	522 bis 1620 kHz	144 bis 288 kHz

CD/MP3-PLAYER

Laserleistung: Laser Klasse 1

Frequenzbereich 40 Hz - 18 kHz

MPEG-Rate 64-320k

MP3-Playback ISO 9660 & Joliet Format of MP3

UNTERSTÜTZTE CD-FORMATE

Es können Audio-CDs, CD-Rs und CD-RWs abgespielt werden.

Bitte beachten Sie:

Es gibt heute viele, zum Teil nicht standardisierte CD-Aufnahme- und Kopierschutzverfahren sowie entsprechliche CD-R und CD-RW-Rohlinge. Darum kann es in Einzelfällen zu Einlesefehlern oder -Verzögerungen kommt. Dies ist kein Defekt des Geräts.

Dieses Gerät ist zugelassen nach der Richtlinie 72/245/EWG (zuletzt geändert durch die Richtlinie 95/54/EG) - "Elektromagnetische Verträgelichkeit" (sog. E-Zulassung).

e1 022451

Technische Änderungen vorbehalten!

MD 7328

D-23

OVERVIEW

Control panel

TECHNISCHE GEGEVENS 23

VEILIGHEIDSADVIEZEN

ONDERSTEUNDE CD-FORMATEN

Nu kan du soge after/vaelge folgende kategorier hos senderen:

Knap	Musikretning	Taleprogrammer
M1	POP M	NEWS (nyheder), AFFAIRS (anliggender), INFO (information)
M2	EASY M, LIGHT M	SPORT (sport), EDUCATE (uddannelse), DRAMA
M3	CLASSICS (klassik); OTHER M (anden musik)	CULTURE (kultur), SCIENCE (videnskab), VARIORED (forszelligt)
M4	JAZZ, COUNTRY	WEATHER (vejr), FINANCE (finans), CHILDREN (børn)
M5	NATION M; OLDIES	SOCIAL (sociale programmer), RELIGION
M6	FOLK M	TRAVEL (rejser), LEISURE (fritid), DOCU-MENT (dokumentar)
