BEDIENUNGSANLEITUNG LCD TV MD 32532 MEDION

Hinweise zu dieser Anleitung 3

Bestimmungsgemäß Gebrauch 3

HD ready 3

Lieberumfang 3

Sicherheitshinweise 4

Betriebssicherheit 4

Aufstellort 4

Reparatur 5

Vorphendemachung 51

Stromversorgung 5

Normen/Elektromagnetische Verträgelichkeit 6

Umgang mit Batterien 6

Das Gerät kennen lernen 7

Bedienelemente an der rechten Seite 7

Anzeigen an der Vorderseite 7

Anschlisse 8

Anschlussbeispiele 9

Kopfhorer 9

PC 9

Videorecorder 10

SAT-Receiver oder DVD-Recorder 10

Videorecorder und SAT-Receiver 11

DVD-Player 11

Gerät mit HDMI- oder DVI-Ausgang 11

Die Fernbedienung 12

Inbetriebnahme 13

Auspacken 13

Batterien in die Fernbedienung einlagen 13

Antenne anschlieBen 13

Stromversorgung anschließen 13

Grundfunktionen 14

LCD-TV ein- und ausschalten 14

Nach dem ersten Einsatz 14

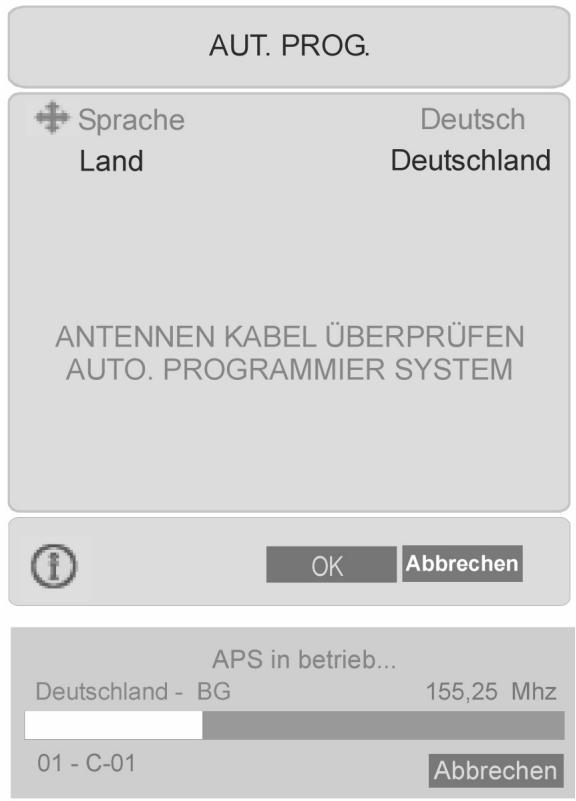

APS. 14

Programmausbahl 14

Toneinstellungen 15

Bildeinstellungen 15

Zoom-Modus (Taste WIDE) 15

Zoom im PC-Modus 15

Weitere Bildeinstellungen 15

Infos anzeigen halten 16

Externes Gerät wahlen 16

Videotext 17

Die Bedienung des Videotexts 17

Videotext-Seiten auswahlen 17

Nutzliche Videotext Eigenschaften 17

Bild-in-Bild 19

PIP-Modus 19
PAP-Modus 19
PIP und PAP im PC-Modus. 19

Das OSD-MENU 20

Im Menu navigieren 20

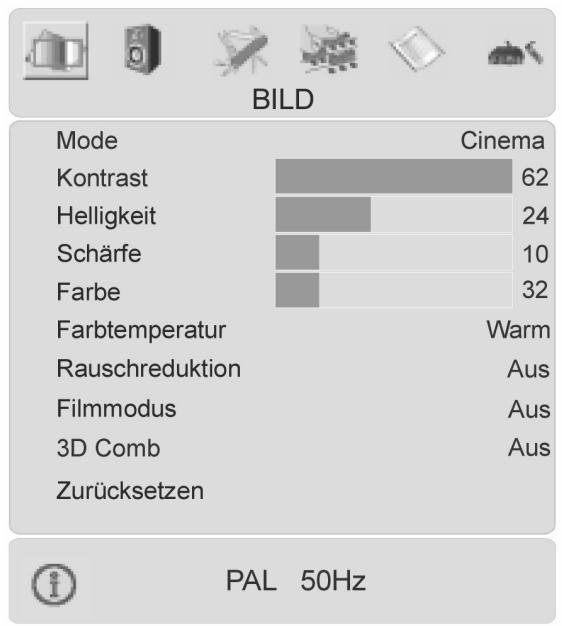

Menu BILD 20

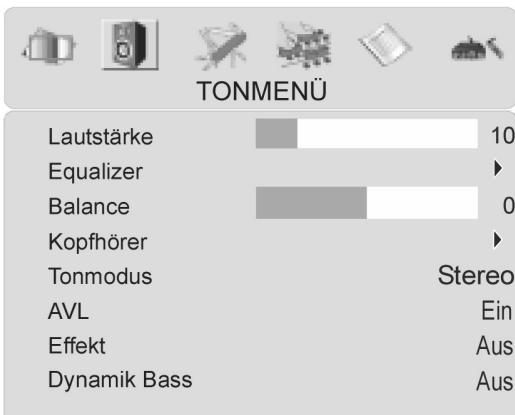

Menu TON 21

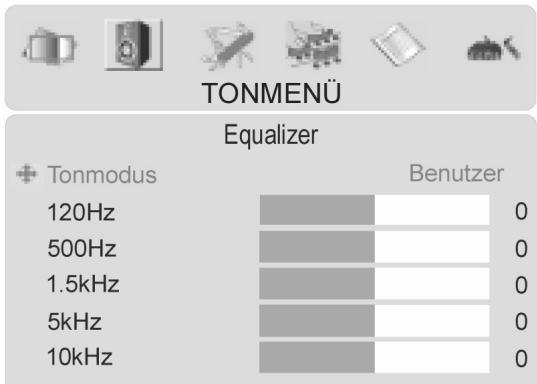

Untermenü EQUALIZER 22

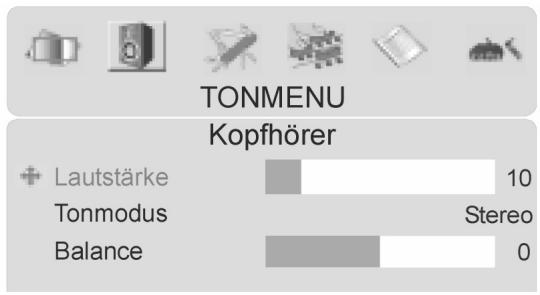

Untermenü KOPFHÖRER 22

Menu FUNKTION 23

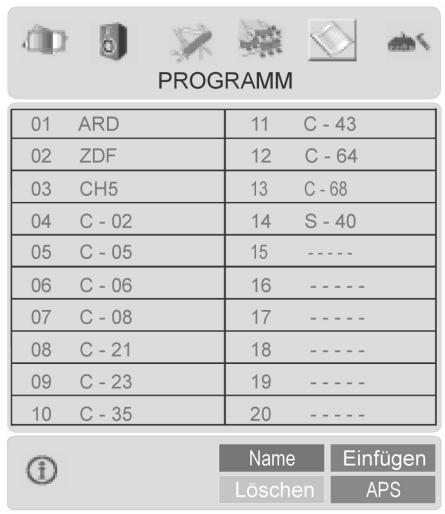

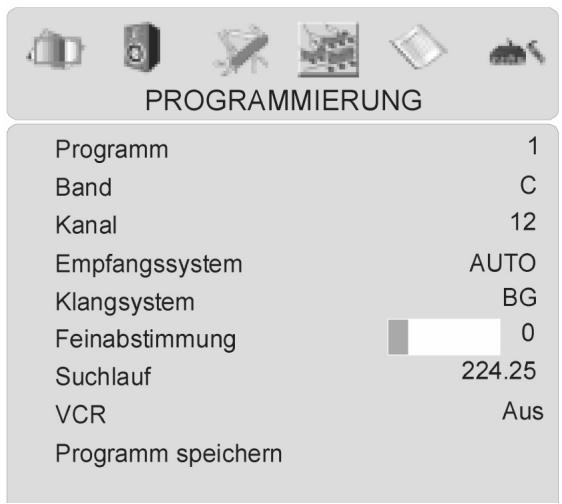

Menu PROGRAMMIERUNG 24

Menus im PC-Modus 27

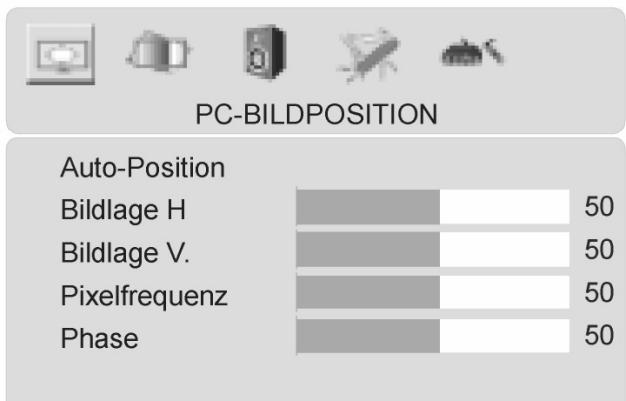

Menu PC-BILDPOSITION 27

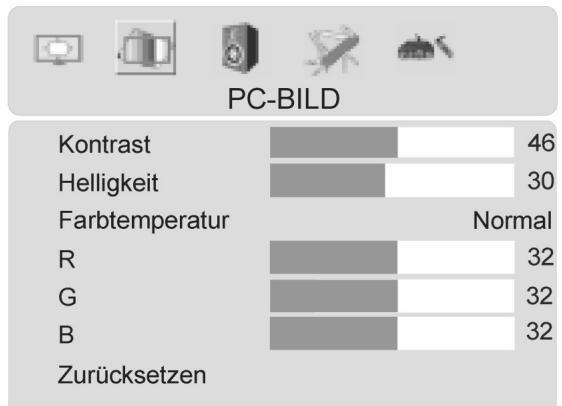

Menu PC-BILD 27

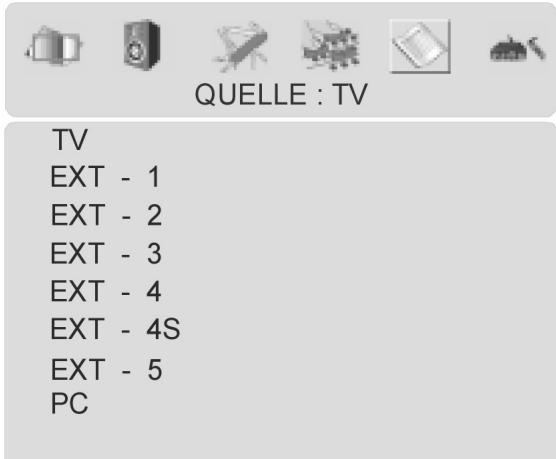

Menus TON, Funktion und QUELLE 28

Problembehebung 29

BENÖTIGEN SIE WEITERE UNDERSTÜTZUNG? 30

Reinigung 30

Technische Daten 31

Entsorgung 31
Verpackung 31
Gerät. 31
Batterien 31

Garantiebedingungen 32

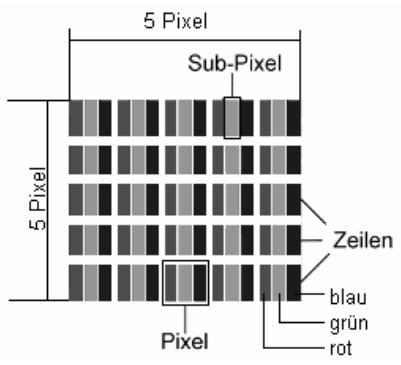

Pixelfehler bei LCD-TVs 32
Haftpflichtbeschränkung 34
Wandmontage 35

Zubehör 35
Sicherheitshinweise fur die Wandmontage 35

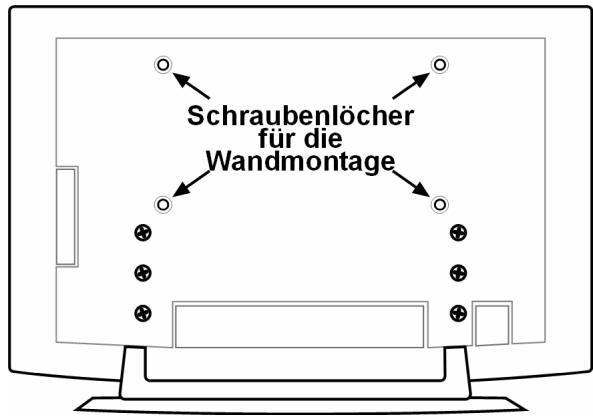

Aufhängevorrichtungen am Gerät montieren 35

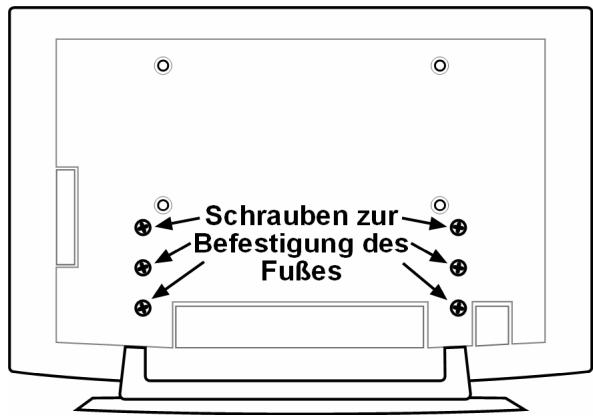

Fuß abnehmer 35
Stahlschienen an der Wand befestigen 36

Hinweise zu dieser Anleitung

Lesen Sie unbedingt diese Anleitung aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres LCD-TVs. Halten Sie diese Anleitung stets griffbereit in der Höhe Ihres LCD-TVs. Bewahren Sie die Bedi-nungsanleitung gut auf, um sie bei einer Veräußerung des LCD-TVs dem neuen Besitzer weiter geben zu können.

Bestimmungsgemäßer Gebrauch

• Dieses Gerät dient zum Empfang und zur Wiedergabe von Fernsehprogrammen. Die entsprechenden Anschlussmöglichkeiten ermögen eine zusätzliche Erweiterung der Empfangsund Wiedergabequellen (Receiver, DVD-Player, DVD-Recorder, Videorecorder, PC etc.).
• Dieses Gerät ist nur für den Gebrauch in trockenen Innenräumen geeignet.
• Dieses Gerät ist für den Privatgebrauch gedacht und nicht für den Betrieb in einem Unternehmen der Schwerindustrie vorgesehen. Die Nutzung unter extremen Umgebungsbedingungen kann die Beschädigung Ihres Gerätes zur Folge haben.

HD ready

• Ihr LCD-TV ist mit dem Merkmal "HD ready" ausgestattet. Das bedeutet, dass es grundsätzlich hochauflösende Fernsehprogramme (HDTV) wiedergeben kann.

Voraussetzung ist, dass ein HDTV-Signal von einer externen Set-Top-Box (HD-STB) in das LCD-TV gegeben wird.

Lieferumfang

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie unsitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen LCD-TV haben Sie erhalten:

1. LCD-TV
2. Netzanschlusskabel
3. Fernbedienung inkl. 2 Batterien Typ R03 (AAA) 1,5V
4. Wandmontageset (siehe Site 35).
5. Bedienungsanleitung
6. Garantiekarte

Betriebssicherheit

• Lassen Sie Kinder nicht unbeaufsichtigt an elektrischen Geräten speiten. Kinder können mögliche Gefahren nicht immer richtig erkennen.
• Halten Sie das Verpackungsmaterial, wie z. B. Folien von Kindern fern. Bei Missbrauch könnte Erstickungsgefahr bestehen.
• Öffnen Sie niemals das Gehäuse des LCD-TVs (elektrischer Schlag, Kurzschluss und Brandgêfahr)!
• Führn Sie keine Gegenstände durch die Schlitze und Öffnungen ins Innere des LCD-TVs (elektrischer Schlag, Kurzschluss und Brandgefahr)!
• Schlitze und Öffnungen des LCD-TVs dienen der Belüftung. Decken Sie diese Öffnungen nicht ab (Überhitzung, Brandgefahr)!
• Üben Sie keinen Druck auf das Display aus. Es besteht die Gefahr, dass der Bildschirm bricht.
• Achtung! Bei gebrochenem Display besteht Verletzungsgefahr. Packen Sie mit Schutzhandschufen die geborstenen Teile ein und senden Sie diese zur fachgerechten Entsorgung an Ihr Service Center. Waschen Sie anschließend ihre Höhe mit Seite, da nicht auszuschreiben ist, dass Chemikalien austreten konnen.
• Berühren Sie nicht das Display mit den Fingern oder mit kantigen Gegenständen, um Beschädigungen zu vermeiden.

Wenden Sie sich an den Kundendienst, wenn:

das Netzkabel oder der Netzadapter angeschmort oder beschädigt ist
Flüssigkeit in das Geräte eingedrungen ist
das Gerät nicht ordnungsgemäß Funktioniert
das Gerät gestürzt, oder das Gehäuse beschädigt ist

Aufstellort

• Neue Geräte konnen in den ersten Betriebsstunden einen typischen, unvermeidlichen aber vöglich ungebährlichen Geruch abgeben, der im Laufe der Zeit immer mehr abnimmt. Um der Geruchsbildung entgegenzuwirken, empfehlen wir Ihnen, den Raum regelmäßig zu lüssen. Wir haben bei der Entwicklung deses Produktés Sorge dafür getragen, dass geltende Grenzwerte deutlich untersritten werden.
• Halten Sie ihren LCD-TV und alle angeschlossenen Geräte von Feuchtigkeit fern und vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung. Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschädigung des LCD-TVs führen.
• Betreiben Sie Ihr Gerät nicht im Freien, da äußere Einflüsse, wie Regen, Schnee etc. das Gerät beschädigen können.
• Stellen Sie keine mit Flüssigkeit gefüllten Gefäße (Vasen oder ähnliches) auf das Gerät. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.
• Stellen Sie keine offenen Brandquellen (Kerzen oder ähnliches) auf das Gerät.
• Achten Sie auf genügend große Abstände in der Schrankwand. Halten Sie einen Mindest-abstand von 10 cm rund um das Gerät zur ausreichenden Belüftung ein.
• Betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterlage, um Stürze des LCD-TVs zu vermeiden.
• Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um ihre Augen zu halten.
• Der optimale Betrachtungsabstand beträgt 5 Mal die Bildschirmdiagonale.

Reparatur

• Überlassen Sie die Reparatur Ihres LCD-TVs ausschließlich qualifiziertem Fachpersonal.
• Im Falle einer notwendigen Reparatur wenden Sie sichitte ausschließlich an unsere autorisierten Servicepartner.

Vorgesehene Umgebung

Das Gerät kann bei einer Umgebungstemperatur von +5^ C bis +35^ C und bei einer relativen Luftfeuchtigkeit von 20% - 85% (nicht kondensierend) betrieben werden.
- Im ausgeschalteten Zustand kann der LCD-TV bei -20^ C bis +60^ C gelagert werden.
- Wahren Sie mindestens einen Meter Abstand von hochfrequenten und magnetischen Störquellen (Fernsehgerät, Lautsprecherboxen, Mobiltelefon usw.) um Funktionstörungen zu vermeiden.
- Warten Sie nach einem Transport des LCD-TVs solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat.

Bei großen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung innerhalb des LCD-TVs kommt, die einen elektrischen Kurzschluss verursichen kann.

• Ziehen Sie während eines Unwetters oder wenn das Gerät für längerere Zeit nicht benutzt wird den Stecker aus der Steckdose und das Antennenkabel aus der Antennebuchse.

Stromversorgung

Bitte beachten Sie: Auch bei ausgeschalteten Netzschalter sind Teile des Gerätes unter Spannung. Um die Stromversorgung zu Ihrem LCD-TV zu unterbrechen, oder das Gerät gänzlich von Spannung freizuschalten, ziehen Sie den Netzstecker aus der Steckdose.

• Betreiben Sie das LCD-TV nur an geerdeten Steckdosen mit 230 V~ 50 Hz. Wenn Sie sich der Stromversorgung am Aufstellungsourt nicht sicher sind, Fragen Sie bei Ihrem Energieversorger nach.
• Benutzen Sie nur den beiliegenden Netzadapter.
• Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzes, um ihren LCD-TV vor Beschädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.
• Um die Stromversorgung zu Ihrlem Bildschirm zu unterbrenen,ziehen Sie den Netzstecker aus der Steckdose.
• Ziehen Sie den Netzstecker bei Nichtgebrauch aus der Steckdose oder benutzen Sie eine Master-/Slave-Stromleiste, um den Stromverbrauch bei ausgeschaltetem Zustand zu vermeiden.
  Die Steckdose muss sich in der Höhe des LCD-TVs befinden und leicht erreichen sein.
• Sollten Sie ein Verlängerungskabel eingeben, achtenden Sie darauf, dass diese den VDE-Anforderungen entspricht. Fragen Sie ggf. ihren Elektroinstallateur.
• Verlegen Sie die Kabel so, dass niemand darauf auf treten, oder darüber stolpern kann.
• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden können.

Normen / Elektromagnetische Verträglichkeit

Das LCD-TV erfüllt die Anforderungen der elektromagnetischen Kompatibilität und elektrischen Sicherheit der folgenden Bestimmungen:

EN 55013 Grenzwerte und Messverfahren fur die Funkstoreigenschaften von Rundfunkempfängern und verwandten Geräten der Unterhaltungselektronik

EN 55020 Störfestigkeit von Rundfunkempfängern und angeschlossenen Geräten der Unter-haltungselektronik

EN 60065 Audio-, Video- und ähnliche elektronische Geräte, Sicherheitsanforderungen

EN 61000-3-2 Elektromagnetische Verträgelichkeit (EMV);

Teil 3: Grenzwerte; Abschnitt 2: Grenzwerte für Oberschwingungsströme (Geräte-Eingangsstrom < 16A je Leiter)

EN 61000-3-3 Elektromagnetische Verträgelichkeit (EMV);

Teil 3: Grenzwerte; Abschnitt 3: Grenzwerte für Spannungsschwankungen und Flicker in Niederspannungsnetzen für Geräte mit einem Eingangsstrom < 16A je Leiter

Umgang mit Batterien

Batterien können brennbare Stoffe enthalten. Bei unsachgemäßer Behandlung konnen Batterien auslaufen, sich stark erhitzen, entszünden oder gar explodieren, was Schäden für Ihr Gerät und ihre Gesundheit zur Folge haben können.

Bitte befolgen Sie unbedingt folgende Hinweise:

• Halten Sie Kinder von Batterien fern.
  Sollten versehentlich Batterien verschluckt worden sein, melden Sie diesitte scofft Ihrem Arzt.
• Laden Sie niemals Batterien (es sei Denn, dies ist ausdrücklich angegeben).
• Entladen Sie die Batterien niemals durch hohe Leistungsabgabe.
  Schließen Sie die Batterien niemals kurz.
• Vermeiden Sie Hitze und werfen Sie die Batterien nicht ins Feuer.
  Zerlegen oder verformen Sie die Batterien nicht.

Ohre Hände oder Finger konnten verletzt werden oder Batterieflüssigkeit konnte in ihre Augen oder auf ihre Haut gelangen. Sollte dies passieren, spulen Sie die entsprchenden Stellen mit einer groben Menge klaren Wassers und informieren Sie umgehend ihren Arzt.

• Vermeiden Sie starke Stöbe und Erschütterungen.
• Vertauschen Sie niemals die Polarität.

Achten Sie daraufuf, dass die Pole Plus (+) und Minus (-) korrekt eingesetzt sind, um Kurzschlüsse zu vermeiden.

• Vermischen Sie keine neuen und alten Batterien oder Batterien unterschiedlichen Typs.
  Dies konnte bei Ihr dem Gerat zu Fehlfunktionen führen. Darüber hinaus wurde sich die schwachere Batterie zu stark entladen.
• Entfernen Sie verbrauchte Batterien sofort aus dem Gerät.
• Entfernen Sie die Batterien aus Ihr Gemäß, wenn diese über einen längeren Zeitraum nicht benutzt wird.
• Ersetzen Sie alle verbrauchten Batterien in einem Gerät gleichzeitig mit neuen Batterien des gleichen Typs.
• Isolieren Sie die Kontakte der Batterien mit einem Klebestreifen, wenn Sie Batterien lagern oder entsorgen wollen.

Das Gerät kennen lernen

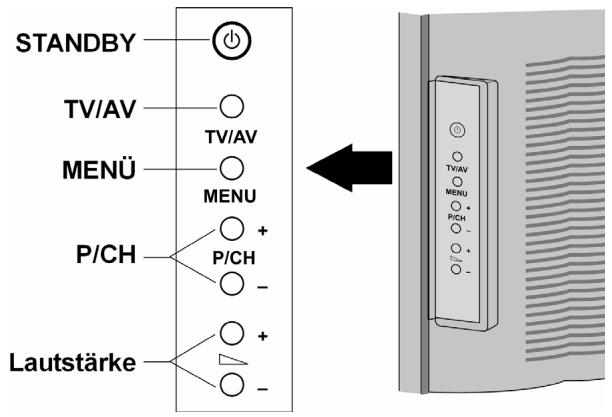

Bedienelemente an der rechten Seite

Bedienelement	Funktion
STANDBY	Schalten Sie das Gerät mit dieser Taste in den Standby-Modus.
TV/AV	Wechseln Sie mit dieser Taste die Empfangsquelle: EXT - 1, EXT - 2,EXT - 3, EXT - 4, EXT - 4S EXT - 5, PC, TV.
MENU	Rufen Sie mit dieser Taste das OSD1-Menü auf, um Einstellungen an Ihr Gemärt vorzunehmen.
+ P/CH -	Wechseln Sie über diese Tasten das Programm.
+ Lautstärke -	Stellen Sie über diese Tasten die Lautstärke Ihres Gerätes ein.

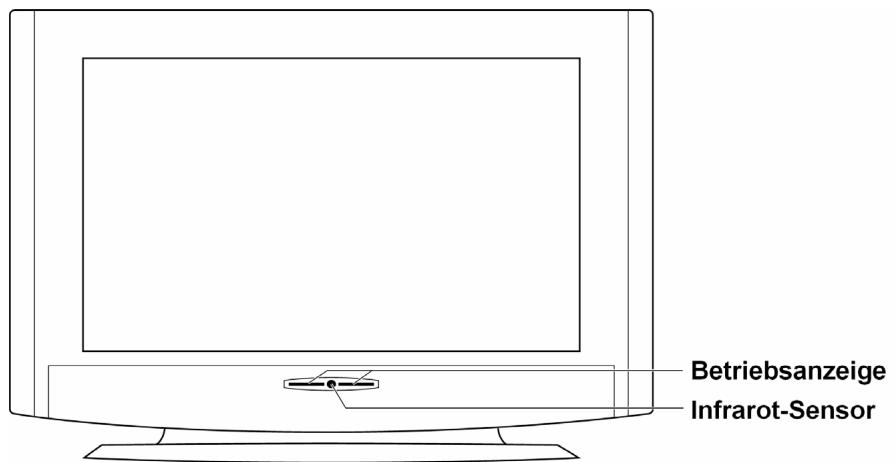

Anzeigen an der Vorderseite

Anzeige	Bedeutung
Sensor	Empfangsfeld für die Infrarotsignale der Fernbedienung.
Betriebsanzeige	Leuchtet blau auf, wenn sich das Gerät im Bereitschaftsmodus befindet. Erlischt, wenn das Gerät eingeschaltet ist.

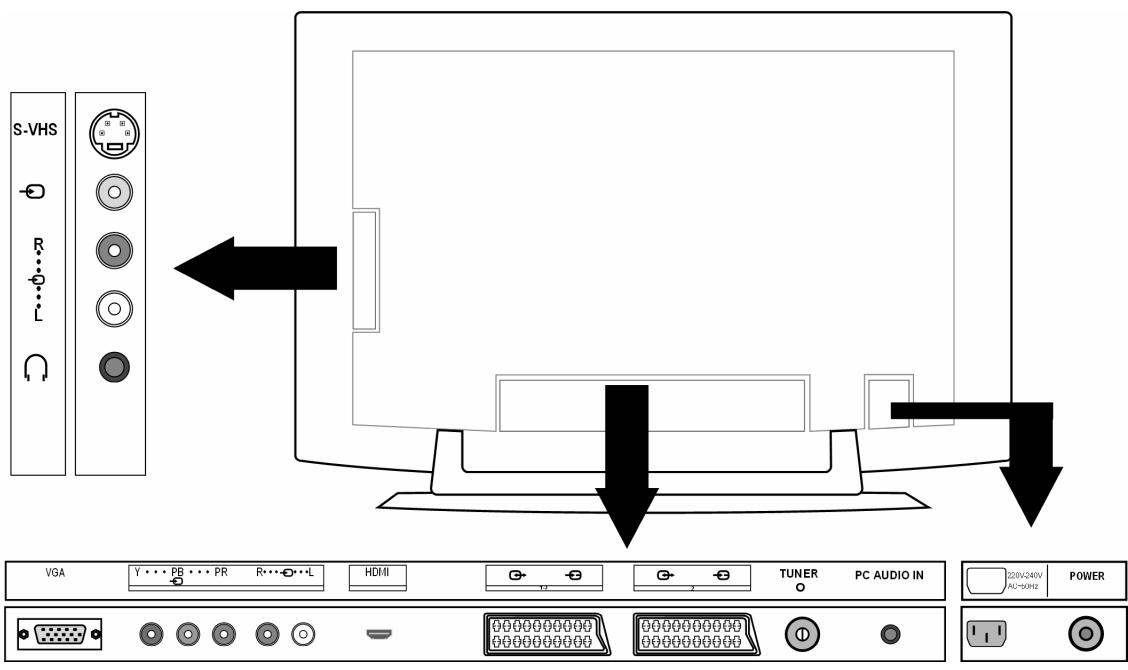

Anschlüsse

Die Anschlüsse befinden sich hinter den abnehmbaren Blenden auf der Rückseite des Geräts.

Anschluss		Anschlussmöglichkeiten
EXT - 4S	S-VHS	S-VHS-Eingang (S-VIDEO) zum Anschluss eines Geräts mit S-VIDEO-Ausgang (z. B. Camcorder). Sie benötigen für diesen Anschluss ein S-Video-Kabel.
EXT - 4	∅	VIDEO-Eingang (gelb) zum Anschluss von folgenden Geräten: Camcorder, DVD-Player, Decoder (z.B. Satellitenreceiver) usw.
EXT - 4S EXT - 4	R L	Audio-Eingänge (rot/weiß): Schließen Sie hier den linken und den rechten Audio-Kanal der Quelle an, deren Ton Sie über das LCD-TV übertragen möchten (z.B. Camcorder). Sie benötigen für diesen Anschluss ein Cinch-Kabel.
	∅	Kopfhöreranschluss. Schließen Sie hier ihren Kopfhörer an, um den Ton Ihres Gerätes darüber zu horen.
	VGA	VGA-Anschluss. Schließen Sie hier ihren PC oder Ihr Notebook an. Sie benötigen ein VGA-Kabel.
EXT - 3	Y···PB···PR	Y - PB - PR: Komponenten-Eingänge zum Anschluss von Geräten mit Komponenten-Ausgang, z. B.: 1. Kamerarecorder 2. DVD-Player 3. Decoder (z.B. Satellitenreceiver) usw. Sie benötigen für diesen Anschluss ein Komponenten-Kabel grün/blau/rot für die Videooverbindung sowie ein Cinch-Kabel rot/weiß für die Audio-Verbindung.
EXT - 5	HDMI	Für den Anschluss eines Geräts mit HDMI-Eingang. Sie benötigen dazu ein HDMI-Kabel.
EXT - 1	SCART Eingang zum Anschluss von folgenden Geräten: 1. Videorecorder 2. DVD-Player 3. Spielekonsolen 4. Decoder (z.B. Satellitenreceiver) usw. Sie benötigen für diesen Anschluss ein SCART-Kabel (nicht im Lieferumfang).
EXT - 2	Wie EXT - 1. Für EXT - 2 konnen Sie im Menu FUNKTION (siehe Seite 23) eine Eingangsquelle wahren.
	Schließen Sie hier das Antennenkabel an (nicht im Lieferumfang).
	Audio-Eingang für 3,5-mm-Stereoklinkenstecker, z. B. für PCs.
	Schließen Sie hier das mitgelieferte Netzkabel an.
	Betriebsschalter: Gerät in den Standby-Modus und wieder ausschalten.

Anschlussbeispiele

Kopfhörer

Der Kopfhöreranschluss befindet sich an der Seite des Geräts.

Bei angeschlossen Kopfhörer bleiben die Hauptlautsprecher an. Die Lautstärketaste und die Taste Stummschaltung regeln die Hauptlautsprecher.

Die Lautstärke des Kopfhörers regeln Sie im Menu TON, siehe Seite 21.

PC

Das LCD-TV wird wie ein Monitor oder ein zusätzlicher Monitor an ihren PC oder Ihr Notebook angeschlossen. Das Bild Ihres PCs/Notebooks wird dann auf das LCD-TV übertragen.

So schließen Sie das LCD-TV an:

1. Schalten Sie beiden Geräte aus.
2. Schlieben Sie ein VGA-Kabel (Monitorkabel; nicht mitgeliefert) an den VGA-Eingang des LCD-TVs und an den Grafikkarten-Ausgang des PCs oder Notebooks an.
3. Ziehen Sie die Schrauben des Monitorkabels mit den Fingern fest, so dass die Stecker richtig in den Buchsen sitzen.
4. Falls Sie auch den Ton übertragen möchten, verbinden ein Audio-Kabel mit der PC-AUDIO-IN-Buchse.
5. Schalten Sie zuerst das LCD-TV ein.

6. Schalten Sie erst danach den PC/das Notebook ein.

7. Drücken Sie auf der Fernbedienung die Taste PC, um in den PC-Modus zu schalten. Das PC-Bild erscheint auf dem LCD-TV. Mit der Taste TV kommt Sie in den TV-Modus zurück.

Wenn Sie das LCD-TV als zweiten Monitor an Ihr dem PC einsetzen, kann es unter Umständen notwendig sein, dass Sie in den Anzeigeeinstellungen Ihres Betriebssysteme Einstellungen ändern müssen. Lesen Sie dazu in der Bedienungsanleitung des PCs/Notebooks nach, was beim Betrieb vom mehreren Monitoren zu beachten ist.

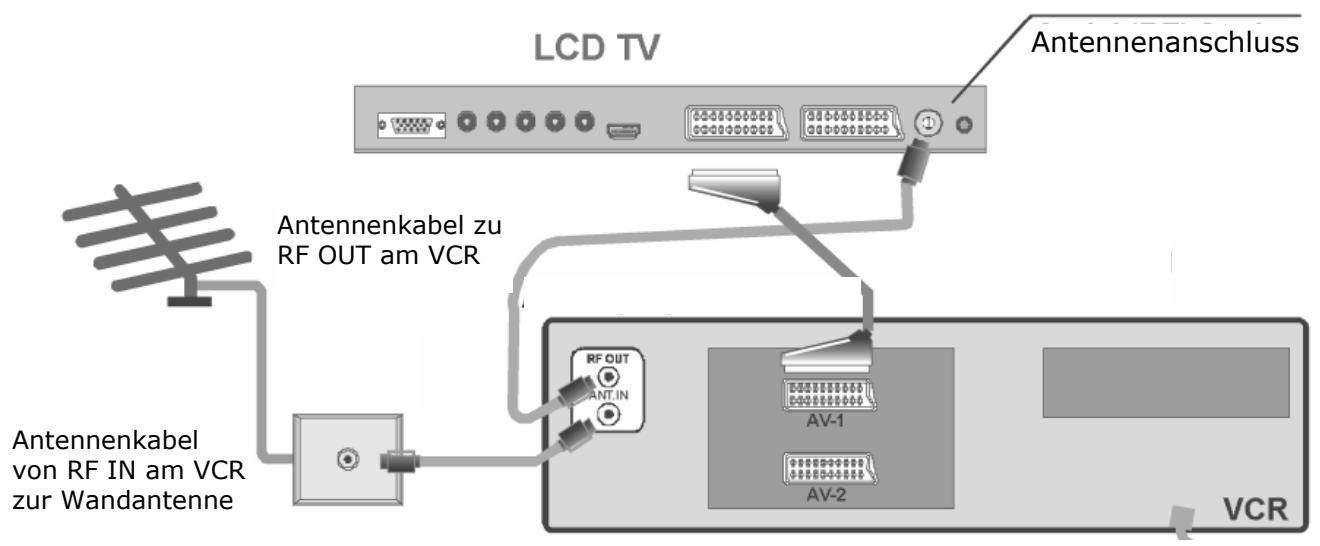

Videorecorder

Sie konnen einen Videorecorder sowohl mit der Antenne als auch über SCART-Kabel anschließen:

• Ein SCART-Anschluss zwischen Videorecorder und LCD-TV ist für eine hohe Bild- und Tonqualität empfehlenswert. Wenn Sie Stereoton übertragen möchten, ist ein SCART-Anschluss not-wendig.
• Wenn der Videorecorder an den Anschluss EXT - 1, EXT - 2 oder EXT - 4 angeschlossen ist, stellen Sie den Menüpunkt VCR im Menu PROGRAMMIERUNG auf Ein (Seite 24)

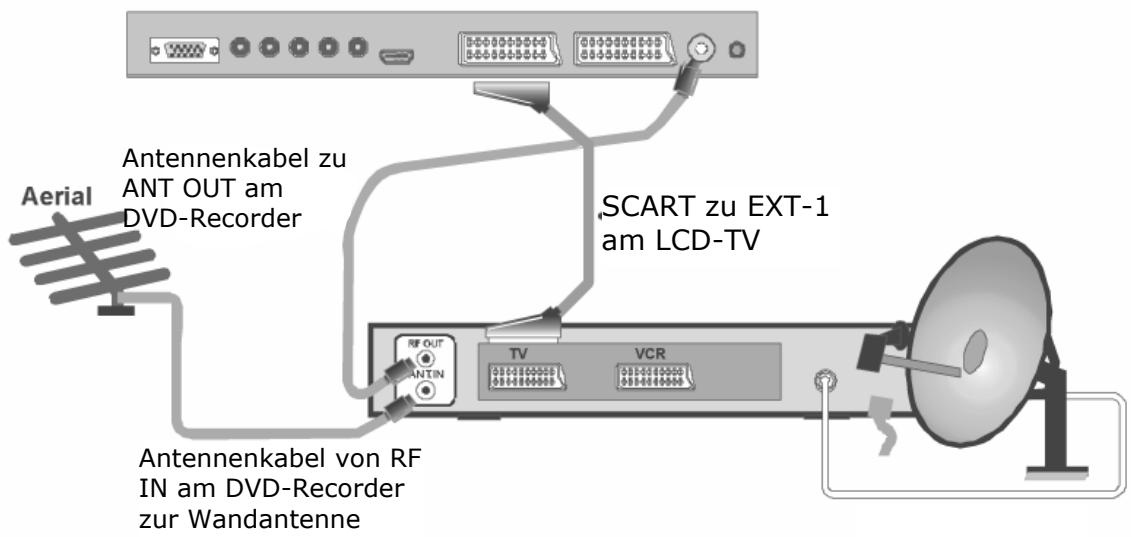

SAT-Receiver oder DVD-Recorder

Einen SAT-Receiver oder DVD-Recorder schließen Sie mit Antenne und SCART-Kabel an:

LCD TV

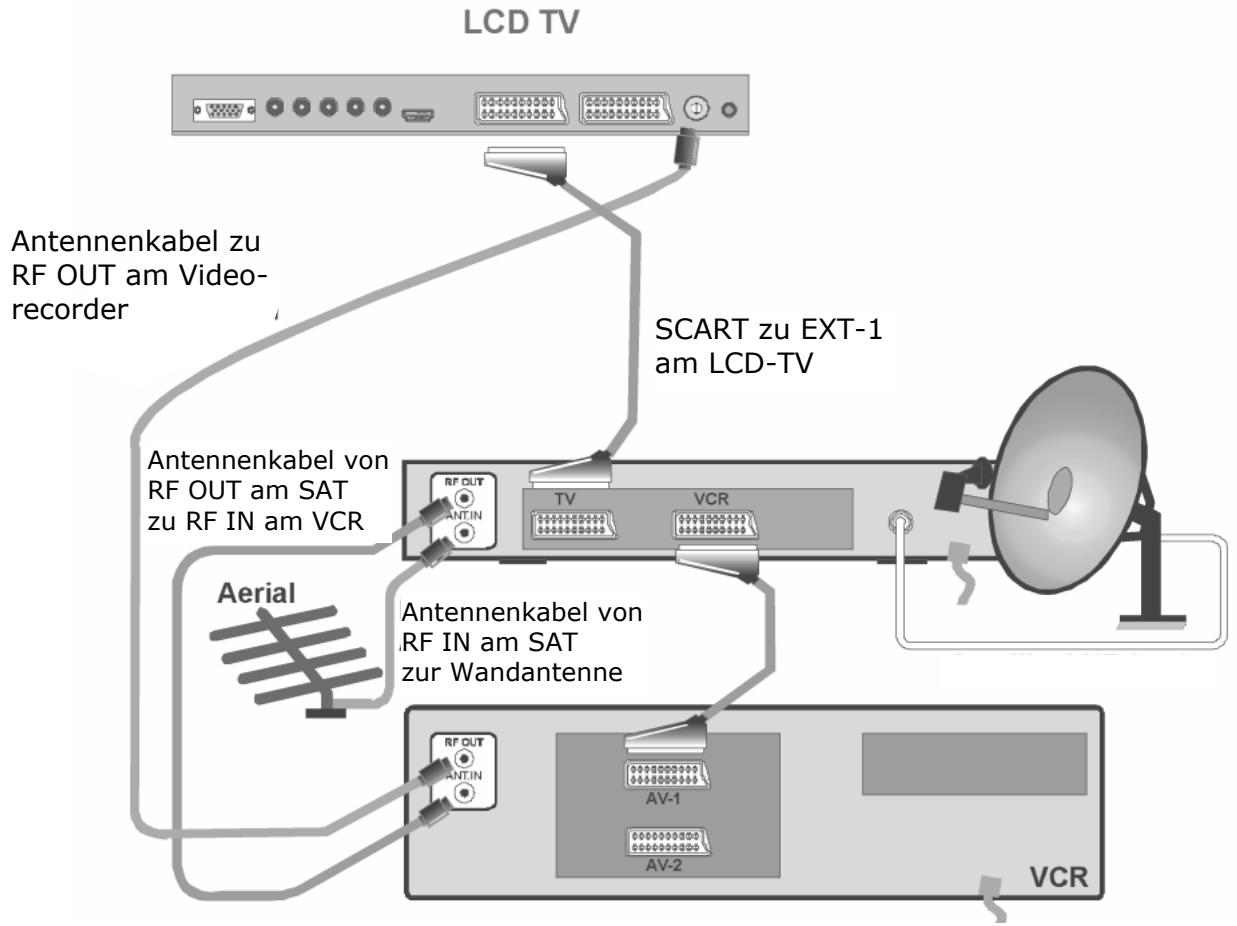

Videorecoder und SAT-Receiver

Wenn Sie gleichzeitig einen SAT-Receiver und einen Videorecorder anschreiben, können Sie folgende Anschlussart verwenden:

DVD-Player

SchlieBen Sie einen DVD-Player mit SCART-Kabel an die Buchsen EXT-1 oder EXT-2 an.
- Sofern der DVD-Player über YUV-Ausgänge verfügt (Y Pb Pr), schließen Sieihn mit einem Komponentenkabel (Cinch grün/blau/rot) an die Komponenteneingänge EXT-3 des LCD-TVs an.

Gerät mit HDMI- oder DVI-Ausgang

HDMI ("High Definition Multimedia Interface") ist im Bereich der Unterhaltungselektronik die einzige Schnittstelle, die gleichzeitig Audio- und Videodaten digital überträgt. Sie verarbeitet alle heute bekannten Bild- und Tonformate, einschließlich HDTV (High Definition Television), und kann somit auch die Auflösung von 1080 i ohne Qualitätserlust darstellen.

• Schließen Sie ein HDMI-Kabel (nicht im Lieferumfang) an den HDMI-Eingang des LCD-TVs und den HDMI-Ausgang des externen Geräts an.
• Wenn Sie das HDMI-Gerät angeschlossen haben, schalten Sie zunachst das LCD-TV ein.
  Schalten Sie danach das externe HDMI-Wiedergabegerät ein.

Sollte das externe Gerät einen DVI-Ausgang haben, konnen Sie es ebenfls an den HDMI-Eingang anschließen (HDMI ist abwärtskompatibel zu DVI - „Digital Visual Interface"). Sie benötigen dazu einen Adapter HDMI-DVI. Da der DVI-Ausgang keinen Ton überträgt, schließen Sie zusätzlich ein Audio-Kabel mit Klinkenstecker an den Anschluss PC AUDIO IN an.

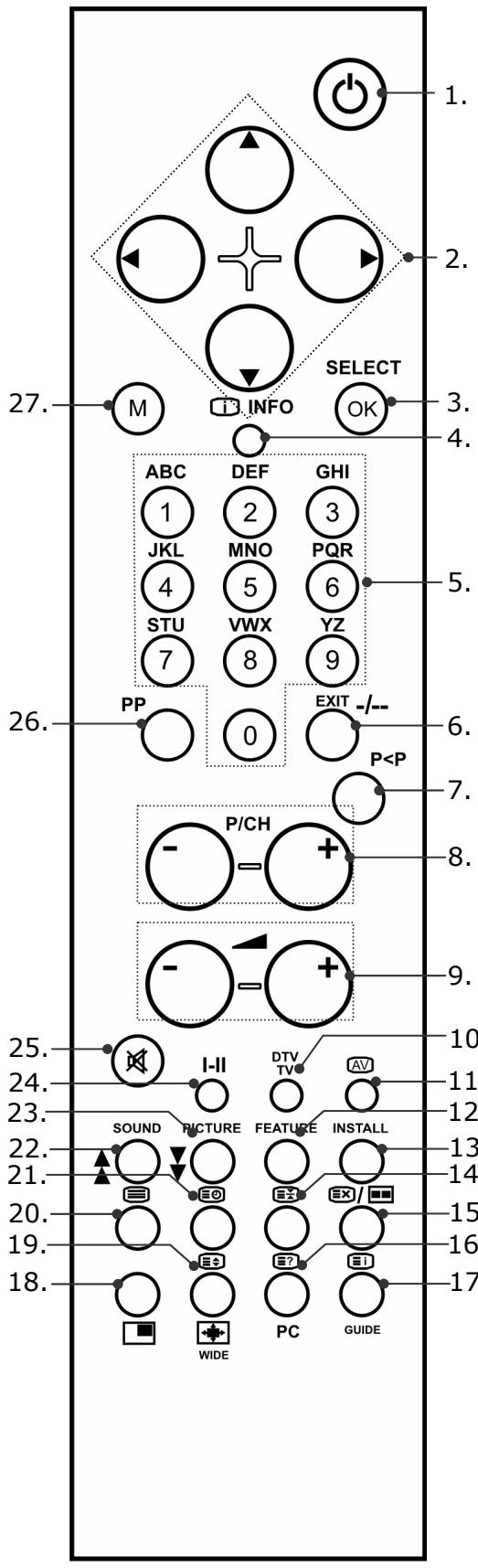

Die Fernbedienung

1. Standby-Taste Zum vorübergehenden Ausschalten des LCD-TVs.
2. Richtungstasten
3. SELECT / OK Im Fernsehmodus dient diese Taste zum Einfrieren des Fernsehbildes. In bestimmten Menükonnen Sie mit OK eine Auswahl bestätigen.
4. INFO Zum Anzeigen von Informationen, wie aktuelle Programmnummer und Bildformat.
5. Zifferntasten Im Fernsehmodus dienen diese Tasten zur Pro- grammwahl. Im Videotextmodus dienen sie zur Eingabe der dreistelligen Nummern, mit der die Seite ausgewählt wird.
6. Diese Taste ist nicht verwendet
7. Zurückschalten zum vorher (mehr als 5 Sekunden) angezeigten Programm.
8. Programmwahltasten P/CH + / - Im Fernsehmodus wahlen Sie das{nachste (+) oder das vorherige(-)Programm aus. Im Videotextmodus wahlen Sie die{nachste (+) oder die vorherige(-)Seite aus.
9. Lautstärke + / - Zum Erhöhen (+) oder Verringern (-) der Lautstärke.
10. TV-Modus: Aktuelle Einstellungen anzeigen; Videotext schlieben
11. Eingangswahl: Zum Auswahlen des Eingangssignals von Geräten, die an Ihrem LCD-TV angeschlossen sind.
12. Gelbe Taste / Menu FUNKTION öffnen
13. Blaue Taste / Menu PROGRAMMIERUNG öffnen
14. Videotext anhalten Die aktuelle Seite wird angehalten.
15. Videotext: Verdecktes Suchen / PAP-Modus
16. Videotext: Verborgener Text / PC-Modus
17. Videotext Indexsite
18. Videotext-Mix (transparentes Bild) / PIP ein und aus
19. Videotext vergrößern / Bildformat
20. Videotext ein- und ausschalten
21. Uhrzeit anzeigen / Videotext-Unterseite
22. Rote Taste / Menu TON öffnen
23. Grüne Taste / Menu BILD öffnen
24. Mono / Stereo / Ton I / Ton II
25. Stummschalten
26. Bildmodus auswahlen
27. Menu aufrufen; Menu schlieben

Inbetriebnahme

Hinweis

Lesen Sie vor der Inbetriebnahmeitte unbedingt das Kapitel „Sicherheitshin-weise" auf Seite 4ff.

Auspacken

1. Lassen Sie sich beim Auspacken des Gerätes von jederhand halten.
2. Tragen Sie das Gerät nicht allein, um ein Fallenlassen des Gerätes und/oder gesundheitliche Schäden zu verhindern.
3. Öffnen Sie den Karton sehr vorsichtig, um eine mögliche Beschädigung des Gerätes zu verhindern. Dies kann passieren, wenn zum Öffnen ein Messer mit einer langen Klinge verwendet wird.
4. In der Verpackung befinden sich verschiedene Kleinteile (Batterien, Schrauben u. a.). Halten Sie diese von Kindern fern, es besteht Verschluckgebung.
5. Bewahren Sie das Verpackungsmaterialitte gut auf und benutzen Sie ausschließlich这点es, um den Fernseher zu transportieren.

Batterien in die Fernbedienung einlagen

1. Entfernen Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung.
2. Legen Sie zwei Batterien vom Typ R03 (AAA) 1,5V in das Batteriefach der Fernbedienung ein. Beachten Sie damit die Polung der Batterien (im Batteriefachboden markiert).
3. Schließen Sie das Batteriefach.

Achtung!

Nehmen Sie die Batterien aus der Fernbedienung hereaus, wenn das Gerät längerere Zeit nicht benutzt wird. Die Fernbedienung konnte durch auslaufende Batterien beschädigt werden.

Antenne anschließen

• Zum Anschluss an die Hausantenne oder Kabelanlage verbinden Sie die Antennensteckdose und das LCD-TV mit einem doppelt abgeschirmten Antennenkabel (nicht im Lieferumfang enthalten).

Stromversorgung anschließen

Verbinden Sie den Gerätestecker des mitgelieferten Gerätekabels mit dem 220-240-V-Anschluss am Gerät und den Netzstecker mit einer gut erreichbaren Netzsteckdose 230V 50~Hz

Grundfunktionen

LCD-TV ein- und ausschalten

1. Drücken Sie den Betriebsschalter auf der Rückseite des Geräts. Das Gerät besteht in den Standby-Modus und die Anzeige an der Vorderseite leuchtet blau auf.
2. Um das Gerät einzuschalten, drücken Sie entweder eine Zifferntaste der Fernbedienung oder eine Programmwahltaste P/CH der Fernbedienung oder am Gerät. Die Anzeige an der Vorderseite erlischt.
3. Mit der Standby-Taste der Fernbedienung oder der Standby-Taste an der rechten Seite des Geräts schalten Sie das Gerät wieder in den Standby-Modus.
4. Drücken Sie wieder den Betriebsschalter auf der Rückseite des Geräts, um das Gerät ganz auszuschalten.

Nach dem ersten Einsatz

Wenn Sie Ihr Gerät zum ersten Mal einschalten, entscheid das Menu AUTO PROGRAM.

Falls Sie die Sprach- und Länderinstellung ändern möhlen, benutzen Sie die Richtungstasten , um eine andere Auswahl zu treffen.

Die Länderinstellung hat Einfluss auf die Reihenfolge, in der die Programme gespeichert werden.

Bestätigen Sie dann die Meldung „ANTENNENKABEL ÜberPRÜFEN“, indem Sie die Taste OK oder die rote Taste drücken.

Um den Vorgang abzubrechen, drücken Sie die blaue Taste.

APS

AnschlieBend beginnt die automatische Programmsuche (APS). Sie nimmt einige Minuten in Anspruch.

Sie können den Vorgang mit der blauen Taste abbrechen.

Die Programme werden in einer länderspezifischen Reihenfolge auf den Programmplätzen abgelegt. Es können 100 Programme gespeichert werden.

Nach dem Ende der automatischen Programmspeicherung erscheidt die Programmtable. Wenn die Tabelle nicht weiter bearbeitet wird, schliebt sie sich nach ein paar Minuten. Es wird das Programm auf Programmplatz 1 gesendet.

Programmausbahl

• Um ein Programm auszuwahlen, drücken Sie entweder eine der Tasten P/CH (am Gerät oder an der Fernbedienung) oder wahren Sie das Programm über eine Zifferntaste direkt an. Für eine zweistellige Nummer geben Sie die beiden Ziffern zügig hintereinander ein.
• Mit der Taste P < P wahren Sie das zuletzt gesendete Programm.

Toneinstillungen

• Mit den Lautstärketasten - an der Fernbedienung oder am Gerät erhöhen oder verringern Sie die Lautstärke.
  Um den Ton ganz aus- und wieder einzustellen, drücken Sie die Taste Stummschaltung.
• Mit der Taste I-II wahren Sie zwischen Mono- und Stereogausgabe Ton I und Ton II. Ton I und Ton II können nur erschinen, wenn die aktuelle Sendung den DUAL-Modus unterstützt (z. B. bei zweisprachigen Sendungen).

Bildeinstellungen

Zoom-Modus (Taste WIDE)

Drücken Sie die Taste WIDE, um zwischen folgenden Bildformaten umzustellen:

• Auto: Das gesendete Format wird automatisch auf das Eingangssignal eingestellt.
  Vollbild: Das Bild wird automatisch auf volle Bildbreite ausgedehnt.

4:3: Zur unverzerrten Darstellung eines Bildes im 4:3-Format.
- Panorama: Das Bild wird am linken und rechten Rand ausgedehnt, um den Bildschirm zu füllen; der obere und/oder weniger Rand wird darauf etwas abgeschritten.
14:9 Zoom: Ein Bild im 14:9-Format ("Letterbox") wird zum oberen und unteren Rand des Bildschirms ausgegehnt.
- Cinema: Ein Bild im 16:9-Format ("Letterbox") wird auf volle Bildschirmgroße gezoomt.
16:9 Untertitel: Wie Einstellung „Cinema". Jedoch wird das Bild nach oben geschoben, so dass ggf. Unterzeilen oder Laufschriften sightbar werden).

Bei einigen Formaten erschreiben Pfeiltasten neben der Formatangabe. Bei diesen Formaten konnen Sie mit den Richtungstasten das Bild nach oben und unter bewegen.

Zoom im PC-Modus

Im PC-Modus stehen die Formate 4:3 und Vollbild zur Verfügung.

Weitere Bildeinstellungen

• Mit der Taste SELECT können Sie das Bild einfrierten und wieder freigegeben.
• Mit der Taste PP („Personal Preferences“) wahren Sie den Bildmodus aus: Naturlich, Cinema, Dynamic.

Infos anzeigen setzen

• Drücken Sie die Taste INFO, um sich folgende aktuelle Einstellungen anzeigen zu halten:

• Programmplatz und Programmname;

• Toneinstellung (Mono oder Stereo);

• Bildeinstellung.

• Dieselben Informationen erhalten Sie im TV-Modus mit der Taste DTV/TV sowie beim Umschalten auf ein anderes Programm.

• Im TV-Modus konnen Sie sich die Uhrzeit anzeigen setzen, indem Sie die Taste (Uhrzeit/Videotext Unterseite) drücken.

Externes Gerät wahlen

• Mit der Taste AV wahren Sie die verfügbaren Eingänge:

-EXT - 1: Gerät an der SCART 1-Buchse;
-EXT-2:Gerat an der SCART 2-Buchse;
-EXT-3:Gerat an den Komponentenvideo- und -audioeingangen;
-EXT-4:Gerat am Videoeingang (Geräteseite);
-EXT - 4S: Gerät an den Audioeingängen und am S-VHS-Eingang (Geräteseite);
-EXT-5:HDMI-Eingang;
- PC (diese Einstellung entspricht der Taste PC)
- Antenne (TV-Betrieb).

Videotext

Ihr LCD-TV unterstützt 1000-Seiten Teletext. Das bedeutet, dass das Gerät nach der Ungabe einer dieser 1000 Seiten nicht suchen muss, sondern die Seiten direkt anzeigen kann.

Videotext ist ein kostenloses Service, das von den meisten Fernsehstationen ausgestrahl wird und aktuelle Informationen bezüglich Nachrichten, Wetter, Fernsehprogrammen, Aktienkursen, Untertiteln und anderen Themen bietet. Ihr TV-Gerät bietet weitere nutzliche Funktionen für die Bedienung des Videotexts sowie Multipage-Text, Unterseitenspeicherung oder schelle Navigation.

Die Bedienung des Videotexts

1. Wahlen Sie ein Fernsehprogramm, das Videotext ausstrahlt.
2. Drücken Sie die Taste einmal, um die Basis-/Indexseite des Videotexts anzuzeigen.
3. Durch nochmaliges Drucken der Taste wechselt das Gerät wieder in den TV-Modus

Videotext-Seiten auswahlen

Zifferntasten

1. Geben Sie die gewünschte Videotextseite als dreistellige Nummer direkt mit den Zifferntastenen ein.
2. Die gewählte Seitenzahl wird in der linken oberen Ecke des Bildschirms angezeigt. Der Videotextzahlerucht solange, bis die gewählte Seitennummer gefunden ist.

Programmwahltasten

1. Mit den Programmwahltasten blättern Sie vor und darüber durch die Videotextseiten.

Farbstaten

1. Wenn am unteren Bildrand Farbige Texteinträge eingeblendet sind, können Sie diese Inhalte durch Drücken der entsprechenden Farbstaten ROT, GRUN, GELB und BLAU direkt anwahlen.

Unterseiten

• Manche Videotextseiten beinhalten Unterheiten. Am unteren Bildrand wird z. B. 1/3 angezeigt. Die Unterheiten werden im Abstand von ca. einer halben Minute nacheinander eingeblendet. Sie können die Unterheiten auch selbst aufrufen, indem Sie die Taste drücken. Es erscheidt ein vierstelliges Ungabefeld, in das Sie die Nummer einer Unterleihe (z. B. 0002) eingeben konnen. Alternativ konnen Sie mit den Richtungstasten durch die Unterheiten blättern.

Nützliche Videotext Eigenschaften

TXT/MIX

• Drücken Sie die TXT/MIX -Taste, um den Teletext transparent darzustellen (das Fernsehbild entscheid im Hintergrund).

Xi INDEX

• Mit dieser Taste wahren Sie die Indexseite aus, die eine Liste des Videotextinhalts enthalt.

STOP

Die Videotextseite, die Sie gewählt haben, enthalt möglicherweise mehr Informationen als auf einen Bildschirm passen. In diesen Fall wird die Information auf mehrere Unterheiten aufgegeben. Die Unterheiten werden in regelmäßigen Zeitabständen weiterergeblattert.

• Drücken Sie die STOP-Taste, um einen automatischen Seitenwechsel zu verhindern. Das Symbol STOP wird in der linken oberen Ecke des Bildschirms angezeigt und der automatische Seitenwechsel ist unterbrochen.
• Drücken Sie erneut auf die STOP-Taste um den automatischen Seitenwechsel wieder zuzulassoen.

Verdecktes Suchen

Wenn Sie im Videotextmodus die Taste drücken, dann schaltet das TV-Gerät die Videotextanzeige in den Hintergrund. Damit können Sie Wartezeiten bis zur Anzeige der gewünschten Seite überbrücken.

Wahlen Sie die gewünschte Seitennummer im Videotextmodus.
Drücken Sie die Taste , um zum TV-Modus zu schalten, während Sie auf die Videotextseite warten. In der linken oberen Ecke erscheint ein Feld mit der gesuchten Seitennummer oder das Symbol , solange gesucht wird.
Sobald die gewündchte Seite gefunden ist, erscheint die Seitenzahl anstatt der Bindestriche.

Drücken Sie nun erneut die Taste, um die gewünschte Seite anzuzeigen.

Verdeckten Text anzeigen

Um verborgene Information, wie z. B. die Lösungen von Rätseln, Puzzle oder Quiz anzuzeigen, drücken Sie einmal auf die Taste [3?].
Nochmaliges Drücken der Taste verbirgt die Antwerten wieder.

Seitengröbe verdoppeln

These Funktion zeigt die Videotextinformation in doppelter Groß an.

Drücken Sie die Taste, um die obere Häfte der Seite zu vermögen.
Drücken Sie erneut die Taste, um die untere Häfte der Seite vergroßert anzuzeigen.
Nochmaliges Drucken der Taste zeigt den Videotext wieder in normaler Groß.

Bild-in-Bild

PIP-Modus

Mit der Funktion „PIP" ("Picture in Picture" - "Bild im Bild") konnen Sie ein kleines Programmfenster innerhalb des Hauptbildes einblenden.

• Drücken Sie die Taste PIP. Das PIP-Fenster erscheint in einer Ecke des Bildschirms. Es erscheint zunachst das aktuell eingestellte Programm. Im Hauptfenster erscheint das zuletzt gewählte Programm.
• Mit der Taste können Sie das PIP-Fenster in eine andere Ecke des Bildschirms bewegen.
• Drücken Sie PIP noch einmal, um das PIP-Fenster zu schreiben.

Das PIP-Fenster ist zunachst das aktive Fenster (der ausgestrahnte Ton gehört zum PIP-Fenster). Das bedeutet, dass Sie z. B.

• mit den Programmwahltasten das Programm im PIP-Fensterändern konnen;
• mit der Taste M das Menu für das PIP-Fenster öffnen konnen;
• mit der Taste AV verschiedene Empfangsquellen für das PIP-Fenster öffnen können.

Auch eingeblendete Informationen gehören zum PIP-Fenster.

• Mit den Richtungstasten * konnen Sie die Funktion von PIP- und Hauptfenster tauschen.
• Falls Sie prüfen möchten, welche Fenster gerade das aktive ist, drücken Sie INFO.

Die Funktion „Bild einfrierten" (Taste SELECT/OK) wird immer auf das Hauptfenster angewendet.

PAP-Modus

Im PAP-Modus stehen zwei Programmfensterbebeneinander. Die Bildseitenverhältnisse der beiden Fenster sind festgelegt.

• Drücken Sie die Taste × / . Das aktive Fenster erscheint zunachst auf der rechten Seite. Auf der linken Seite erscheint das zuletzt gewährte Programm.
• Mit den Richtungstasten « » konnen die Funktion von aktivem Fenster und Nebenfenster tauschen. Die Funktionen werden wie im Abschnitt „PIP-Modus" beschrieben auf das aktive Fenster angewendet.
• Drücken Sie [ex]/ [no] noch einmal, um das PAP-Fenster zu schlieben.

Im PAP-Modus konnen Sie den Videotext des aktiven Fensters auf der rechten Seite aufrufen (Taste). Er ersetzt das Nebenfenster und steht auf diese Weise kein dem Fernsehbild.

PIP und PAP im PC-Modus

Im PC-Modus * 可 nnen Sie durch Drucken der Tasten bzw. / * neben dem Bild des PCs das Fernsehprogramm (oder eine andere Quelle) einblenden.

Sie konnen sowohl das Fernsehprogramm beareriten als auch mit dem PC weiterarbeiten.

Das OSD-MENU

Über das OSD-Menu (On Screen Display) können Sie bestimmte Parameter des LCD-TVs einstellen.

Im Menu navigieren

1. Drücken Sie die Menu-Taste M, um das OSD zu aktivieren.
2. Mit den Richtungstasten wahlen Sie die Optionen aus dem Hauptmenu.
3. Mit den Richtungstasten wahlen Sie die Optionen aus einem Menu.
4. Mit der Richtungstaste kommt Sie ins Hauptmenu zurück
5. Mit der Richtungstaste öffnen Sie ein Untermenü (nicht in jedem Menu vorhanden).
6. Mit der Menu-Taste M kommt Sie in das übergeordnete Menu zurück.
7. Mit den Richtungstasten stellen Sie einen gewünschten Wert ein oder treffen eine andere Auswahr.
8. Mit der Menu-Taste M schreiben Sie das Menu und bestätigten gleichzeitig die Auswahr.
   Bitte beachten Sie, dass sich das Menu automatisch nach ca. 15, 30 oder 60 Sekunden schliebt,
   wenn keine Taste gedrückt wird (Einstellung im Menu FUNKTIOn, Seite 23).

Hinweis

Aufgrund möglicher technischer Änderungen konnen die hier beschriebenen Menus von denen auf Ihrem Bildschirm abweichen.

Menu BILD

Menüpunkt	Einstellungen
Mode	Bildmodus wahren: Natürlich, Cinema, Dynamic. These Funktion entspricht der Taste PP.
Kontrast	Kontrast verringern bzw. erhöhen (Skala 0 - 63).
Helligkeit	Helligkeit verringern bzw. erhöhen (Skala 0 - 63).
Schärfe	Schärfe verringern bzw. erhöhen (Skala 0 - 31).
Farbe	Farbstärke verringern bzw. erhöhen (Skala 0 - 99).
Farbtempe-	Farbton wahren: Normal, Kalt, Warm.
ratur
Rausch-reduktion	Mit dieser Funktion konnen Sie das Bildrauschen verringern und die Bildqualität bei schwachem Signal verbessern. Wahlen Sie zwischen Aus, Niedrig, Medium und Hoch.
Filmmodus	Filme werden mit einer anderen Anzahl von Einzelbildern pro Sekunde aufgenommen als Fernsehsendungen. Wahlen Sie ON, wenn Sie einen Film sehen, um die Bildqualität von Szenen mit schllen Bewegungen better sehen zu konnen.
3D Comb	Der 3D-Kammfilter wird verwendet, um die Farbübergänge und die Farbqualität der Bilder zu verbessern. Wahlen Sie Ein oder Aus.
Zurückset-zen	Setzen Sie mit > oder OK alle Bildeinstellungen auf die Werkseinstellungen darüber.
	Hier erscheint als Information der aktuell empfangene TV-Farbstandard (s. a. Menu PROGRAMMIERUNG).

Menu TON

Menüpunkt	Einstellungen
Lautstärke	Grundeinstellung der Lautstärke beim Einsatzten (Skala 0 - 63). Wahlen Sie eine moderate Grundlautstärke.
Equalizer	Untermenü EQUALIZER öffnen: Siehe{nachsten Abschnitt
Balance	Balance zwischen dem linken und rechten Lautsprecher (Skala -31 - 31).
Kopfhörer	Untermenü KOPFHÖRER öffnen: Siehe übernächsten Abschnitt.
Tonmodus	Wahlen Sie zwischen Stereo und Mono. Falls die aktuelle Sendung den DUAL-Modus Unterstützung (z. B. bei zweisprachigen Sendungen), können Sie hier außerdem zwischen Ton 1 und Ton 2 wahren (Originsprache und Synchronisation). Die Funktion entspricht der Taste I-II.
AVL	Die Funktion AVL (Automatic Volume Limiting)GLEICH die unter-schiedlichen Lautstärken der verschiedenen Sendungen aus. Aus: Originallautstärke; Ein: Gleichmäßige Lautstärke.
Effekt	Klangeffekt ein- oder ausstellen. Wenn der aktuelle Tonmodus auf Mono gestellt ist, wird bei aktivier-tem Klangeffekt der Klang wie ein Stereoklang wahrgemommen. Wenn der aktuelle Tonmodus auf Stereo gestellt ist, wird der Raum-klang tiefer.
Dynamik	Stellen Sie die Bässe auf Niedrig, Hoch oder Aus.
Bass	Die Einstellung Hoch ist bei hoher Lautstärke nicht empfehlenswert.

Untermenü EQUALIZER

Menüpunkt	Einstellungen
Tonmodus	Wählen Sie zwischen verschiedenen Equalizer-Voreinstellungen. Bei den Einstellungen Pop, Rock, Jazz und Classic sind die Toneinstellungen für die jeweilige Musikrichtung optimiert; Flat ist die Nor-maleinstellung.
Benutzer	Bei der Einstellung Benutzer können Sie eine eigene Einstellung vornehmen: Wählen Sie mit ◆ ein Frenzband. Stellen mit ◆ einen Wert ein.

Untermenu KOPFHÖRER

Menüpunkt	Einstellungen
Lautstärke	Lautstärke des Kopfhörers einstellen (Skala 0 - 63). (Mit den Lautstärke-Tasten ◆ ◆ stellen Sie die Lautstärke der Hauptloutsprecher ein.)
Tonmodus	Wählen Sie für den Kopfhörer zwischen Stereo und Mono. Falls die aktuelle Sendung den DUAL-Modus untersätzen (z. B. bei zweispra-chigen Sendungen), können Sie hier außerdem zwischen Ton 1 und Ton 2 wahren (Originalsprache und Synchronisation).
Balance	Balance zwischen dem linken und rechten Kopfhörer-Loutsprecher (Skala -31 - 31).

FUNKTION
Sleeptimer	Aus
Tastensperre	Aus
Sprache	Deutsch
Ext-2 Out	EXT - 1
Standard Zoom	Panoramic
Menühintergrund	Transparent
Bildschirmanzeige Zeitli.	30 sek
TXT Sprache	West

Menüpunkt	Einstellungen
Sleeptimer	Wählen Sie eine Zeit, nach der sich das Gerät selbständig ausstellt. Mit den Richtungstasten konnen Sie die Zeit in 10-Minuten-Schritten einstellen (maximal 2 Stunden).Sofort nach der Einstellung mit « » beginnnt die Sleep-Timer-Zeit.
Tastensperre	Wenn Sie die Einstellung auf ON stellen, sind die Tasten am Gerät gespeppt (mit Ausnahme des Netzschalters).
Sprache	Wählen Sie die Sprache des OSD-Menüs. Sie stellt sich unmittelbar um.
Ext-2 Out	Hier wird eingestellt, welches Signal als Ausgangssignal am SCART-2-Anschluss anliegt.Wählen Sie zwischen TV, EXT - 1, EXT- 3, EXT- 4, EXT- 5 und PC.
StandardZoom	Stellen Sie hier den Standard-Zoom auf Panoramic, 4:3 oder 14:9 Zoom ein.Wenn keine Informationen zu WSS (Breitbild) oder Bildseitenformat (Bildgroße) vorliegen und der Zoom-Modus über die Taste WIDE als Auto eingestellt wird, wechselt der Modus automatisch in die Standard-Zoom-Einstellungen.
Menu-Hintergrund	Wählen Sie, ob der Menu-Hintergrund durchsichtig (Transparent) oder undurchsichtig (Undurchsichtig) sein soll.
Bildschirman-zeige Zeitli.	Hier konnen Sie die Zeit einstellen, nach der das OSD-Menü sichautomatisch schließt: 15, 30 oder 60 Sekunden.
TXT-Sprache	Die Voreinstellung ist West. Falls Sie sich in einem anderen Sprachraum befinden, konnen Sie die Spracheinstellung ändern:East, Cyrillic, Turk/Gre oder Arabic.

Menu PROGRAMMIERUNG

Im Normallyfall werden die verfügbaren Programme mit der automatischen Programmsuche gesucht und in der gefundenen Reihenfolge auf den Programmplätzen automatisch gespeichert. In der Programmtabelle konnen Sie die Programmplätze auch neu ordnen (siehe Menu "PROGRAMM", Seite 25). Das Menu PROGRAMMIERUNG erlaubt Ihnen darüber hinaus die manuelle Sueche und Speicherung einzelnr Programme sowie die Feinabstimmung des Bildes.

Menüpunkt	Einstellungen
Programm	Hier sehen Sie die Nummer des Programmplatzes des aktuell laufenden Programms.Mit den Richtungstasten ⇌ oder mit den Zifferntasten konnen Sie einen anderen Programmplatz wahren (0 bis 99).Speichern Sie den neuen Programmplatz mit der Taste OK, oder indem Sie den Punkt Programm speichern anwahlen und ➔ drücken.Beachten Sie, dass das bestehende Programm auf dem gewährten Programmplatz überschreiben wird. Das Programm wird mit seiner Kanalnummer (z. B. „C-25”), nicht mit seinem Programmnamen, in der Programmtabelle gespeichert.Falls Sie einen Videorecorder anschlossen möchen, ist es empfehlenswert, hierfür Programmplatz 0 zu reservieren.
Band	Das Fernsehfrequenzband ist in die Kanaltypen C (Normalkanal) und S (Sonderkanal) eingeteilt.Hier erscheint der Kanaltyp des aktuell eingestellten Programms.
Kanal	Hier sehen Sie die Kanalnummer des aktuell eingestellten Pro-gramms. Mit ⇌ wahren Sie ein anderes Programm aus.
Empfangs-system	Hier wahren Sie den länderspezifischen TV-Farbstandard aus: Auto (das richtige Farbsystem stellt sich selbst ein), PAL (für PAL 50 MHz), PAL 60, SECAM.Wenn das Klangsystem (s. folgender Punkt) auf „I" gestellt ist, ist SECAM nicht verfügbar.Wenn eine externe Quelle gewählt ist (EXT - 1 usw.), ist zusätzlich NTSC 3.58 und NTSC 4.43 (in Nordamerika übliches Farbformat) verfügbar.Die Wahl eines falschen Farbsystems führt zu einem fehlerhaften Bild.In der Info-Box des Menüß BILD erscheint das aktuell empfangene Farbsystem.
Klangsystem	Hier stellen Sie das landesspezifische Fernsehsystem ein: BG (Westeuropa), I (Großbritannien) oder DK (osteuropäische Länder).
Feinabstimmung	Hier können Sie das Bild des aktuell gewählten Programms mit « » feinabstimmen.
Suchlauf	Hier können Sie eine manuelle Programmsuche durchführren. Starten Sie mit den Richtungstasten « » eine Sueche nach unter oder oben. Bei jedem gefundenen Programm bleibt die Sueche stehen. Sie sehen den MHz-Wert. Unter dem Menüpunkt PROGRAM können Sie dem Programm einen Platz zuweisen. Beachten Sie, dass beim Speichern ein anderes Programm auf thisem Platz überschreiben wird. Unter dem Menüpunkt Feinabstimmung (s. vorheriger Abschnitt) können Sie eine weitere Feinabstimmung vornehmen. Um das Programm zu speichern, drücken Sie OK oder wahren Sie den Punkt Programm speichern an und drücken Sie « .
VCR	Wahlen Sie die Einstellung Ein, wenn ein Videorecorder an die Ein-gänge EXT - 1, EXT - 2 oder EXT - 4 angeschlossen ist
Programm speichern	Gewährtes Programm speichern (s. Punkte Programm und Such-lauf).

Die manuelle Suehe können Sie z. B. verwenden, um einen Videorecorder auf das LCD-TV einzustellen.

Nachdem VCD-TV und Videorecorder über die Antenne miteinander verbunden sind (siehe „Anschlussbeispel", Seite 9, stellen Sie ihren Videorecorder auf das Testsignal.

• Führn Sie die manuelle Suche mit dem LCD-TV durch.
• Wenn das Testsignal gefunden wurde, speichern Sie das Testsignal auf Programmplatz 0 (dieser Programmplatz wird nicht von einem Fernsehprogramm belegt).

PROGRAMMABELLE

In der Programmtabelle sehen Sie die aktuell gespeicherten Programme. Die Programme erscheinen mit ihren Programmnamen, sofern die Sendeanstalt diese Funktion unterstützt. Kann der Name nicht dargestellt werden, erscheinen die Kanalnummern S - oder C -. Hierbei steht „S" für Sonderkanal, „C" für Normalkanal ("Channel").

Der Programmspeicher umfasst 100 Plätze. Aktivieren Sie den Cursor in der Tabelle mit der Richtungstaste . Sie öffnen jeweils eine weitere Spalte, indem Sie mit der Richtungstaste in die rechte Spalte gehen und noch einmal drücken.

Menüpunkt	Einstellungen
Name	Hier konnen Sie den Programmnamen ändern. Markieren Sie den gewünschten Programmnamen und drücken Sie die rote Taste. Nun konnen Sie den ersten Buchstaben ändern: Wahlen Sie mit den Richtungstasten ▲▼ ein Zeichen aus. Die Zeichen erscheinen in der Reihenfolge: A B C [bis] Z 0 1 2 [bis] 9 ( ) *+, . / [Leerzeichen] - . Gehen Sie mit der Richtungstaste ▷ auf den{nachsten Buchstaben usw. Am Ende drücken Sie noch einmal die rote Taste, um den Namen zu speichern.
Löschen	Wahlen Sie das Programm an, das Sie aus der Listelöschen möhen, und drücken Sie die gelbe Taste. Drücken Sie die gelbe Taste ein weiteres Mal zur Bestätigung. Die folgenden Programme rücken in der Tabelle nach.
Einfügen	Hier konnen Sie ein Programm auf einen anderen Platz verschieben. Wahlen Sie das Programm an und drücken Sie die grüne Taste. Verschieben Sie das Programm mit ▲▼ auf den gewünschten Platz und drücken Sie die grüne Taste ein weiteres Mal. Die anderen Pro-gramme werden entsprechend mit verschoben.
APS	Mit APS führen Sie die automatische Programmsuche durch. Drücken Sie die blaue Taste. Es erscheint die Meldung: „WARNUNG! Vorgespeicherte Programme werden gelöscht." Drücken Sie die blaue Taste, wenn Sie die Funktion abbrechenmöhlen. Drücken Sie die rote Taste oder OK, um den Suchlauf zu starten. Nach dem Ende der Suehe erscheint die Programmtabelle.

Menu QUELLE

In diesen Menu können Sie eine andere Eingangsquelle wahlen. In der obersten Zeile sehen Sie die aktuelle gewählte Quelle.

Die Funktion entspricht der Taste AV.

Wahlen Sie die Quelle mit an. Wechseln Sie zu dieser Quelle, indem Sie OK oder die Richtungs-taste drucken.

Je nach gewähler externer Quelle gewählt stehen die Menü PROGRAMMIERUNG und PROGRAMM nicht zur Verfügung oder das Menu PROGRAMMIERUNG hat weniger Einträge.

Menüs im PC-Modus

Im PC-Modus hat das OSD-MENU folgende Einträge:

Menu PC-BILDPOSITION

Menüpunkt	Einstellungen
Auto-Position	Wenn das Bild verschoben sein sollte, konnen Sie den Eintrag Auto-Position anwahlen und OK oder ➔ drücken, um es wieder in die Mitte zu rücken.Diese Funktion sollte mit einem Vollbild vorgenommen werden, damit die Einstellungen stimmen.
Bildlage H	Hier konnen Sie die horizontale Lage des Bildes mit ➔ verändern.
Bildlage V	Hier konnen Sie die vertikale Lage des Bildes mit ➔ verändern.
Pixelfrequenz	Mit dieser Einstellung wird das Bildsignal mit dem Pixelakt des Bild-schirms synchronisiert. Dieses korrigiert Störungen, die als vertikale Streifen bei pixeintensiven Darstellungen (wie Tabellen oder Text in kleiner Schrift) auftreten konnen.
Phase	Mit dieser Einstellung bringen Sie das Bildsignal,…genau mit den Pixeln (Darstellungspunkten) in Deckung. Dadurch ergibt sich ein sauberes Bild mit gleichmäßig scharfer Darstellung.

Menu PC-BILD

Menüpunkt	Einstellungen
Kronast	Kronast verringern bzw. erhöhen (Skala 0 - 63).
Helligkeit	Helligkeit verringern bzw. erhöhen (Skala 0 - 63).
Farbtempe-	Farbston wahren: Normal, Kalt, Warm; Manuell (siehe)nachster
ratur	Punkt).
R, G, B	Wenn Farbtemperatur auf Manuell gestellt ist, können Sie die Werte für R (Rot), G (Grün) und B (Blau) selbst einstellen.
Zurückset-zen	Setzen Sie die Bildeinstellungen mit OK oder ➔ auf die Werkseinstel-lung darüber.

Menüss TON, FUNKTION und QUELLE

Die Menüs TON, FUNKTIOn und QUELLE stimmen mit den Menüs im TV-Modus überein.

Problebehebung

Fehlfunktionen können manchmal banale Ursachen haben, aber manchmal auch von defekten Komponenten ausgegeben. Wir möchten Ihnen hiermit einen Leitfaden an die Hand geben, um das Problem zu losehen. Wenn die hier aufgeführten Maßnahmen keinen Erfolg bringen,HELP wir Ihnen keinere Weiter. Rufen Sie uns an!

Es erscheint kein Bild und es ist kein Ton zu horen.

• Überprüfen Sie, ob das Netzkabel richtig an der Steckdose und am Gerät angeschlossen ist.
• Überprüfen Sie, ob der Signalempfang auf TV eingestellt ist.
• Kontrollieren Sie, ob der Hauptschalter des Geräts auf der Geräterückseite eingeschaltet ist.

Es erscheint kein Bild. Es erscheint kein Bild von AV.

• Überprüfen Sie, ob Kontrast / Helligkeit korrekt eingestellt sind.
• Überprüfen Sie, ob alle externen Geräte korrekt angeschlossen sind.
• Überprüfen Sie, ob die richtige AV-Stellung angewählt ist.

EsistkeinTonzuhören.

• Vergewissern Sie sich, das die Lautstärke nicht auf Minimum stehen.
• Vergewissern Sie sich, das die Stummschaltung nicht aktiviert ist.

Es gibt kein Bild oder keinen Ton. Es sind aber Gerausche zu horen.

• Der Empfang ist möglicherweise schlecht. Kontrollieren Sie, ob die Antenne angeschlossen ist.

Das Bild ist nicht deutlich.

• Der Empfang ist möglicherweise schlecht.
• Kontrollieren Sie, ob die Antenne angeschlossen ist.

Das Bild ist zu hell oder zu dunkel.

• Überprüfen Sie die Einstellungen von Kontrast / Helligkeit / Hintergrund im Menu Bild.

Die Fernbedienung Funktioniert nicht.

• Überprüfen Sie, ob die Batterien in der Fernbedienung geladen und richtig eingelegt sind.
• Vergewissern Sie sich, dass das Sensorfenster nicht starker Lichteinstrahlung ausgesetzt ist.
• Schalten Sie das Gerät mit dem Hauptschalter an der Rückseite des Gerätes aus und wieder ein.

Das Bild ist nicht scharf.

• Der Empfang ist möglicherweise schlecht.
• Kontrollieren Sie, ob die Antenne angeschlossen ist.
• Überprüfen Sie die Einstellungen der Scharfe und Rauschreduktion im Menu Bild.

Es erscheint ein Doppel- oder Dreifachbild.

• Kontrollieren Sie, ob die Antenne richtig ausgerichtet ist.
• Es gibt möglicherweise von Bergen oder Gebäuden reflektierte Wellen.

Das Bild ist gegunktet.

• Es liegen möglicherweise Interferenzen von Autos, Zügen, Leitungen, Neonleuchten, etc. vor.
• Es besteht möglicherweise eine Interferenz zwischen dem Antennen- und Stromkabel. Versuchen Sie sie weiter auseinander zu legen.

Es erscheinen Streifen am Bildschirm oder die Farben verblassen.

• Liegt eine Interferenz von einem anderen Gerät vor?

Übertragungsantennen von Radiostationen oder Antennen von Funkamateuren und tragbare Telefone können auch Interferenzen verursachen.

• Betreiben Sie das Gerät so welt weg wie möglich von dem Gerät, das die Interferenz möglicherweise verursacht.

Die Bedienknöppe am Gerät Funktionieren nicht

Eventuell ist die Kindersperre aktiviert.

BENÖTIGEN SIE WEITERERE UNDERSTÜTZUNG?

Wenn die Vorschläge in den vorangegangenen Abschnitten ihr Problem nicht behoben haben, denen Sieitte Kontakt mit uns auf. Sie wurden uns sehr halten, wenn Sie uns folgende Informationen zur Verfugung stellen:

• Welche externen Geräte sind angeschlossen?
• Welche Meldungen erschinen auf dem Bildschirm?
• Bei welchem Bedienungsschnitt ist das Problem aufgetreten?

• Falls Sie einen PC an das Gerät angeschlossen haben:

• Wie sieht ihre Rechnerkonfiguration aus?

• Welche Software haben Sie beim Auftreten des Fehlers verwendet?

• Welche Schritte haben Sie zur Lösung des Problems bereits unternommen?

• Wenn Sie bereits eine Kundennummer erhalten haben, teilen Sie uns diese mit.

Reinigung

Die Lebensdauer des LCD-TVs können Sie durch folgende Maßnahmen verlangern:

1. Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel.
2. Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.
3. Reinigen Sie den Bildschirm mit einem weichen, fusselfreien Tuch.
4. Achten Sie darauf, dass keine Wassertröpfchen auf dem LCD-TV zurückbleiben. Wasser kann dauerhafte Verführungen verursachen.
5. Setzen Sie den Bildschirm weder grellem Sonnenlicht, noch ultravioletter Strahlung aus.
   6.itte bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie ausschlieBlich these, um das LCD-TV zu transportieren.

Achtung!

Es befinden sich keine zu wartenden oder zu reinigenden Teile innerhalb des Bildschirmgehäuses.

Technische Daten

Nennspannung: 230 ~V 50 ~Hz

BildschirmgroBe: 32" (81 cm) TFT; 16:9-Display

Leistungsaufnahme: 180 Watt

Leistungsaufnahme Standby: 3 W

TV-System: PAL, SECAM, B/G, D/K, K', I/I, L/L'

Kanäle: VHF (Band I/III)

UHF (BAND U)

HYPERBAND

KABEL-TV (S1-S20)/ S21-S41)

Audio: Stereo

Programmoplatze: 100

Antenneneingang: 75 Ohm

MaBe (H x B x T) 620 x 835 x 250 mm

Gewicht: ca. 16 kg

Entsorgung

Verpackung

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführrt werden können.

Gerät

Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich nach Möglichkeit einer umweltgerechten.

Batterien

Verbrauchte Batterien gehoren nicht in den Hausmüll! Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden

Garantiebedingungen

Die Empfangsquittung gilt als Beleg für den Erstkauf und sollte gut aufbewahrt werden. Sie wird für die Inanspruchnahme von Garantieleistungen benöttigt. Ihr gesetzlichen Rechte werden durch diese Garantiebedingungen nicht eingeschränkt. Wird das Produkt an einen anderen Benutzer weitergegeben, so hat dieser für den Rest der Garantiezeit Anspruch auf Garantieleistungen.

Der Kaufbeleg sowie diese Erklärung sollenen bei der Weitergabe in seinen Besitz übergeben. Wir garantieren, dass diesen Gerät in einem funktionsfähigen Zustand ist und in technischer Hinsicht mit den Beschreibungen in der beigefugten Dokumentation übereinstimmt.

Die verbleibende Garantiefrist liegt bei Vorlage des Kaufbelegs von Originalteilen auf die entsprechenden Ersatzteile über. Wenn Sie diesen Gerät zur Inanspruchnahme von Garantieleistungen einreichen, müssen Sie zuvor sämtliche Programme, Daten und hersausnehmbare Speichermedien entfern. Produkte, die ohne Zubehör eingeschiedt werden, werden ohne Zubehör ersetzt.

Die Gewährleistungspflicht gilt nicht für den Fall, dass das Problem durch einen Unfall, eine Katastrophe, Vandalismus, Missbrauch, unsachgemäß Benutzung, Missachtung der Sicherheits- und Wartungsvorschriften, Veränderung durch Software, Viren bzw. ein anderes Gerät oder Zubehör, oder durch sonstige nicht von uns genehmigte Modifikationen verursacht wurde. Diese eingeschränkte Garantiererklärung ersetzt alle anderen Garantien ausdrücklicher oder impliziter Natur.

Dies schließt die Garantie der Verkaufbarkeit oder der Eignung für einen bestimmen Zweck ein, beschränkt sich jedoch nicht daraufuf. In einigen Ländern ist der Ausschluss impliziter Garantien gesetzlich nicht zulässig. In thisem Falle ist die Gültigkeit aller ausdrücklichen und impliziten Garantien auf die Garantieperiode beschränkt.

Mit Ablauf dieser Periode verlieren sãmtliche Garantien ihre Gültigkeit. In einigen Ländern ist eine Begrenzung der Gültigkeitsdauer impliziter Garantien gesetzlich nicht zulässig, so dass die obige Einschränkung nicht in Kraft tritt. Falls Sie bezüglich dieser Garantiebedingungen Fragen haben, wenden Sie sich an uns.

Pixelfehler bei LCD-TVs

Trotz modernster Fertigung kann es auf Grund der hochkomplexen Technik in seltenen Fälle zu Ausfallen von einzelnen oder mehreren Leuchtpunkten kommt.

Bei Aktiv Matrix TFTs mit einer Auflösung von 1366 x 768 Pixel, welche sich aus je drei Sub-Pixeln (Rot, Grün, Blau) zusammen setzen,kommen insgesamt ca. 3 Mio. Ansteuerelementen zum Einsatz. Aufgrund dieser sehr hohen Anzahl von Transistoren und des damit verbundenen äußertst komplexen Fertigungssprozesses kann es vereinzt zu einem Ausfall oder zur fällschlichen Ansteuerung von Pixeln bzw. einzelnen Sub-Pixeln kommt.

Beschreibung		Akzeptierte Zahl
Helle Sub-Pixel	1 Sub-Pixel	Max. 2
	Zweibebeneinander liegend (horizontal/vertical)	0
Abstand	Minimaler Abstand zwischen hellen und dunklen Sub-Pixeln	Min. 5 mm
Dunkle Sub-Pixel	Einzeln	Max. 7
	Zweibebeneinander liegend	Max. 2
Abstand	Minimaler Abstand zwischen hellen und dunklen Sub-Pixeln	Min. 5 mm
Gesamtzahl heller und dunkler Sub-Pixel		Max. 7

Die Tabelle beschreiben die maximale Pixelfehler-Anzahl, die auf dem Bildschirm auftreten darf, ohne dass es sich um einen Garantiefall handelt. Ein Garantiefall liegt u. U. vor, wenn die oben angegebene Fehleranzahl in einer Kategorie übersritten ist.

Haftpflichtbeschränkung

Der Inhalt theses Handbuches unterliegt unangekündigten Änderungen, die dem technischen Fortschritt Rechnung trag. Hersteller und Vertrieb können keine Verantwortung für Schäden, die als Folge von Fehlern oder Auslassungen, der in dieser Handbuch bereitgestellten Informationen entstanden sind, übernehmen. Wir haften unter keinen Umständen für:

1. Von dritter Seite gegen Sie erhobene Forderungen aufgrund von Verlusten oder Beschädigungen.
2. Verlust oder Beschädigung ihrer Aufzeichnungen oder Daten.
3. Ökonomische Folgeschäden (einschließlich verlorener Gewinne oder Einsparungen) oder Begleitschäden, auch in dem Fall, dass wir über die Möglichkeit solcher Schäden informiert worden sind.

In einigen Ländern ist der Ausschluss oder die Begrenzung von Begleit- oder Folgeschäden gesetzlich nicht zulässig, so dass die obige Einschränkung nicht in Kraft tritt.

Copyright © 2007

Alle Rechte vorbehalten.

Dieses Handbuch ist urheberrechtlich geschützt. Alle Rechte vorbehalten. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

Das Copyright liegt bei der Firma Medion®.

Technische und optische Änderungen sowie Druckfehler vorbehalten.

Wandmontage

Sie konnen das LCD-TV an der Wand befestigen.

Zubehör

Folgendes Zubehör ist mitgeliefert:

2 Stahlschienen, 4 Schrauben M4 x 10, 4 Plastikaufhängungen, 1 Bohrschablone, 1 illustrierte Montageanleitung (zutreffend für mehrere Gerätotypen).

Zusätzlich benötigten Sie 8 Dübel und Schrauben für ihre Wand (im Fachhandel zu erwerben).

Sicherheitshinweise für die Wandmontage

Beachten Sie für die Wandmontage unbedingt folgende Sicherheitshinweise:

Das LCD-TV scarf nur an senkrechten Wänden montiert werden.
- Prüfen Sie vor der Montage, ob die Tragfähigkeit der Wand für das dreifache Gewicht des Geräts (16 kg) ist. Ziehen Sie im Zweifelsfall einen qualifizierten Installateur zu Rate.
- Schalten Sie das LCD-TV vor der Montage aus. Netzkabel und Antennenkabel müssen ausgesteckt sein.
- Für die Montage sind mindestens zwei Personen notwendig.
- Als Werkzeug benötigen Sie für die Montage eine Bohrmschine und einen Kreuzschraubendreher.

VORSICHT! Beachten Sie bei der Auswahr der Dübel und Schrauben, dass diese für ihre Wand ausgelegt sein,Müssen.

Aufhängevorrichtungen am Gerät montieren

1. Führn Sie die mitgelieferten Schrauben M4 x 10 durch die Plastikaufhängungen. Die Seite mit dem kleineren

Durchmesser der Plastikaufhängungen liegt au-ßen.

1. Ziehen Sie die Schrauben mit den Plastikaufhängungen in den darauf vorgesehenen Schraubenlochern auf der Rückseite des Geräts fest.
   Vgl. die illustrierte Anleitung Bild 5A.

Fuß abnehmen

Der Gerätefuß ist mit sechs Schrauben auf der Rückseite befestigt.

1. Lösen Sie die sechs Schrauben mit einem Kreuzschraubendreher
2. Hebem Sie das Gerät nach oben ab.

Vgl. die illustrierte Anleitung Bild 6A.

Stahlschienen an der Wand befestigen

1. Wahlen Sie eine Stelle der Wand, an der das LCD-TV genügend Abstand zu anderen Gegenständen hat (vgl. das Kapitel „Aufstellungssort", Seite 4). Bedenken Sie darauf, dass die Aufhängungen an der Rückseite des Geräts am schmalen Ende der Aufhängungsöffnungen in den Stahlschienen sitzen (vgl. die Zeichung auf der{nachsten Seite).
2. Markieren Sie mithilfe der mitgelieferten Bohrschablone die acht Bohrlocher an der Wand.
3. Bohren Sie die acht Locher fur die Dubel in die Wand. Vgl. die illustrierte Anleitung Bild 1.
4. Stecken Sie die Dubel hinein. Vgl. die illustrierte Anleitung Bild 2.

VORSICHT! Die Dübel mösen fest sitzen! Hängen Sie das Gerät nicht auf, wenn die Dübel nicht vollständig in der Wand stecken.

1. Schrauben Sie die beiden Stahlschienen mit je vier Schrauben fest. Die schmale Seite der Aufhängungsöffnungen muss nach unten zeigen. Vgl. die illustrierte Anleitung Bilder 3 und 4.
2. jetzt können Sie das LCD-TV in die Stahlschienen einhängen. Vgl. die illustrierte Anleitung Bilder 8 und 9.
