BEDIENUNGSANLEITUNG DISNEY TV PRINCESS MD 3722 MEDION

• Tastenfunktionen p. 10
• Ein-/Ausschalten p. 10
• Toneinstellungen p. 10
• Programm wählen p. 10
• Weitere Tastenfunktionen p. 11
• Menüeinstellungen p. 12
• OSD-Sprache wählen p. 12
• Programm einstellen p. 12
• Bild einstellen p. 14
• Störungsbehebung p. 15
• Technische Daten p. 16

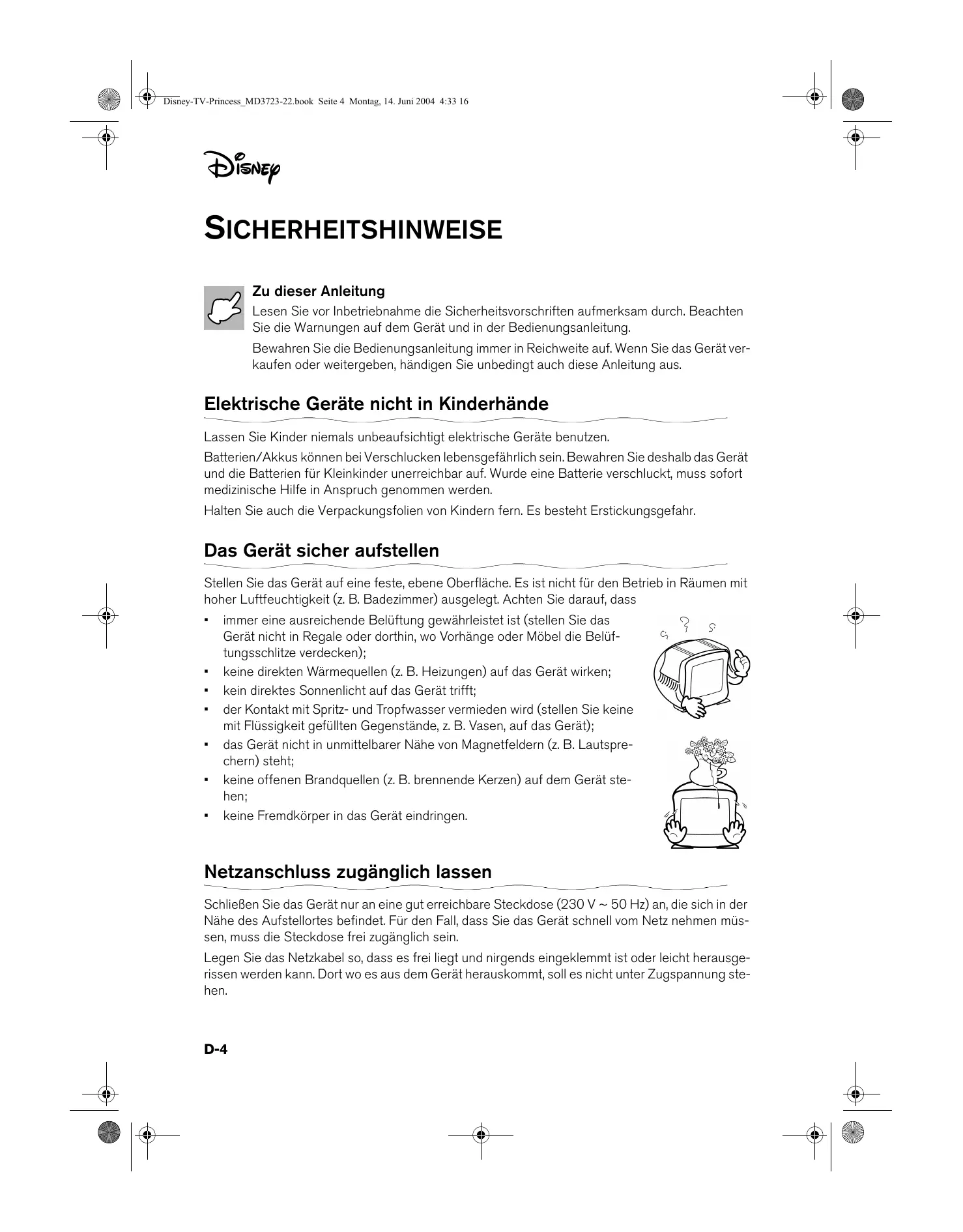

• Entsorgung D-3 Disney-TV-Princess_MD3723-22.book Seite 4 Montag, 14. Juni 2004 4:33 16 SICHERHEITSHINWEISE Zu dieser Anleitung Lesen Sie vor Inbetriebnahme die Sicherheitsvorschriften aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung. Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus. Elektrische Geräte nicht in Kinderhände Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen. Batterien/Akkus können bei Verschlucken lebensgefährlich sein. Bewahren Sie deshalb das Gerät und die Batterien für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden. Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr. Das Gerät sicher aufstellen Stellen Sie das Gerät auf eine feste, ebene Oberfläche. Es ist nicht für den Betrieb in Räumen mit hoher Luftfeuchtigkeit (z. B. Badezimmer) ausgelegt. Achten Sie darauf, dass p. 16

immer eine ausreichende Belüftung gewährleistet ist (stellen Sie das Gerät nicht in Regale oder dorthin, wo Vorhänge oder Möbel die Belüftungsschlitze verdecken); keine direkten Wärmequellen (z. B. Heizungen) auf das Gerät wirken; kein direktes Sonnenlicht auf das Gerät trifft; der Kontakt mit Spritz- und Tropfwasser vermieden wird (stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, z. B. Vasen, auf das Gerät); das Gerät nicht in unmittelbarer Nähe von Magnetfeldern (z. B. Lautsprechern) steht; keine offenen Brandquellen (z. B. brennende Kerzen) auf dem Gerät stehen; keine Fremdkörper in das Gerät eindringen. Netzanschluss zugänglich lassen Schließen Sie das Gerät nur an eine gut erreichbare Steckdose (230 V ~ 50 Hz) an, die sich in der Nähe des Aufstellortes befindet. Für den Fall, dass Sie das Gerät schnell vom Netz nehmen müssen, muss die Steckdose frei zugänglich sein. Legen Sie das Netzkabel so, dass es frei liegt und nirgends eingeklemmt ist oder leicht herausgerissen werden kann. Dort wo es aus dem Gerät herauskommt, soll es nicht unter Zugspannung stehen. D-4 Disney-TV-Princess_MD3723-22.book Seite 5 Montag, 14. Juni 2004 4:33 16 Niemals selbst reparieren Ziehen Sie bei Beschädigungen des Netzsteckers, der Anschlussleitung oder des Geräts sofort den Netzstecker aus der Steckdose. Versuchen Sie auf keinen Fall, das Gerät selber zu öffnen und/oder zu reparieren. Es besteht die Gefahr des elektrischen Schlags. Wenden Sie sich im Störungsfall an unser Service Center oder eine andere geeignete Fachwerkstatt. Gewitter Bei längerer Abwesenheit oder Gewitter ziehen Sie den Netzstecker und das Antennenkabel ab. Entmagnetisierung Farbfernsehgeräte sind gegenüber magnetischen Einflüssen empfindlich, die dann entstehen, wenn das Gerät an einer anderen Stelle aufgestellt wird oder wenn bestimmte elektrische Geräte in der Nähe des Fernsehgeräts betrieben werden. Diese magnetischen Felder können so genannte „Farbreinheitsflecken“ verursachen. Wenn solche Flecken autreten, schalten Sie das Gerät ganz aus und lassen es für mindestens 60 Minuten ausgeschaltet. Beim Einschalten wird eine Entmagnetisierung durchgeführt. Röntgenstrahlung Die in diesem Gerät entstehende Röntgenstrahlung ist gemäß der Röntgenverordnung ausreichend abgeschirmt. Das Gerät reinigen Vor der Reinigung ziehen Sie bitte den Netzstecker aus der Steckdose. Für die Reinigung verwenden Sie ein trockenes, weiches Tuch. Chemische Lösungs- und Reinigungsmittel sollten Sie vermeiden, weil diese die Oberfläche und/oder Beschriftungen des Geräts beschädigen können. D-5 Disney-TV-Princess_MD3723-22.book Seite 6 Montag, 14. Juni 2004 4:33 16

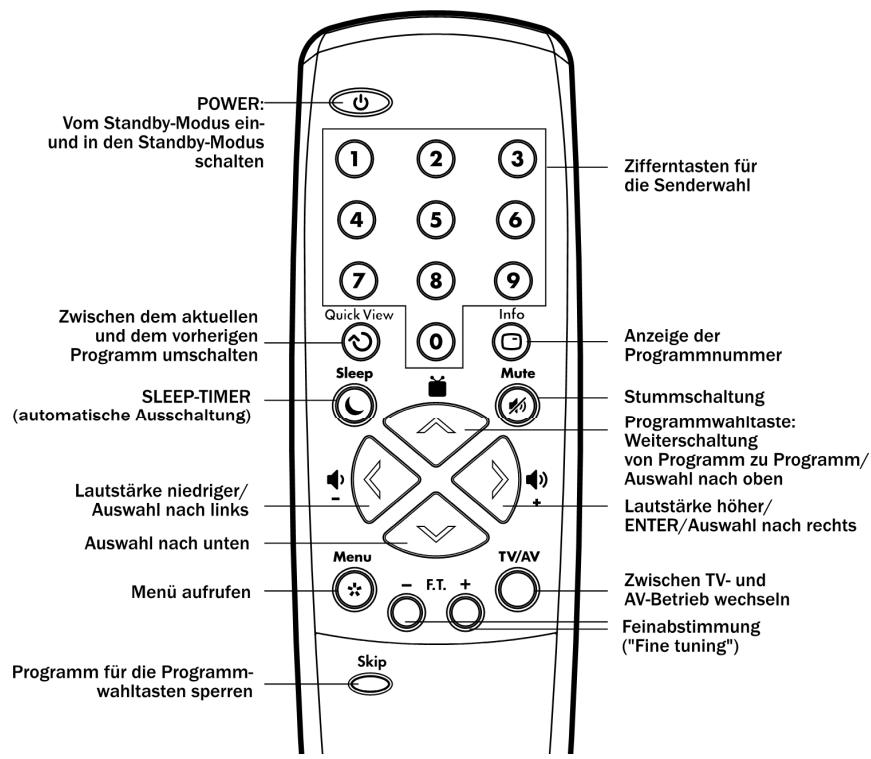

Hinweis: Antennen und SCARTKabel sind nicht mitgeliefert. D-6 Disney-TV-Princess_MD3723-22.book Seite 7 Montag, 14. Juni 2004 4:33 16 FERNBEDIENUNG Batterien in die Fernbedienung einlegen Für den Betrieb der Fernbedienung legen Sie 2 Batterien 1,5 V (R03/LR03/AAA), in das Batteriefach ein:

1. Um den Batteriefachdeckel abzunehmen, schieben Sie den Clip in Richtung des Deckels.

2. Legen Sie die beiden Batterien unter Beachtung der Polarität ein (der Minus-Pol liegt an der

3. Setzen Sie die Abdeckung wieder auf.

D-7 Disney-TV-Princess_MD3723-22.book Seite 8 Montag, 14. Juni 2004 4:33 16 INSTALLATION Gerät auspacken Entfernen Sie sämtliches Verpackungsmaterial. ACHTUNG! Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr! Lieferumfang prüfen Vergewissern Sie sich beim Auspacken, dass folgende Teile mitgeliefert wurden:

1 TV-Gerät 1 Fernbedienung 2 Batterien R03/LR03/AAA 2 „Disney-Füße“ 1 Lautsprecherteil Bedienungsanleitung und Garantiedokumente Aufstellung Stellen Sie das TV-Gerät auf eine stabile, horizontale, vibrationsfreie Oberfläche. Das Gerät darf keinen Erschütterungen ausgesetzt sein. Achten Sie auf die Umgebungsbedingungen wie im Kapitel „Sicherheitshinweise“ beschrieben. „Disney-Füße“ montieren Die mitgelieferten „Disney-Füße“ können, müssen aber nicht, montiert werden.

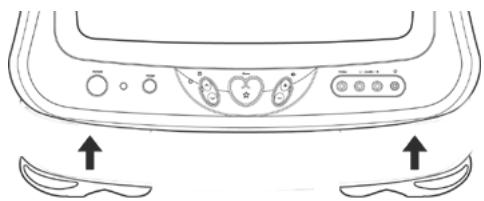

Neigen Sie das TV-Gerät vorsichtig nach hinten, so dass es auf dem Rücken liegt. Stecken Sie den Disney-Fuß mit der Aufschrift „R“ (rechts) auf den von vorne gesehen rechten Gerätefuß. Die beiden Halterungen müssen fest in den Aussparungen im Gerät einrasten. Drücken den Disney-Fuß mit der Aufschrift „L“ (links) ebenso auf den anderen Gerätefuß. D-8 Disney-TV-Princess_MD3723-22.book Seite 9 Montag, 14. Juni 2004 4:33 16 Lautsprecher montieren Für die Tonausgabe müssen die Lautsprecher montiert werden.

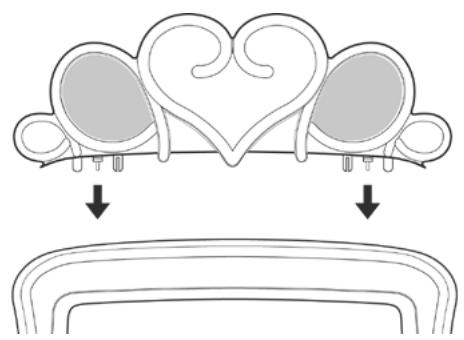

Stecken Sie das Lautsprecherteil so auf das TVGerät, dass die Steckverbindungen fest sitzen. Die Unterseite des Lautsprechers muss bündig auf dem TV-Gerät liegen. Anschlüsse Antennenanschluss Zum Anschluss an die Hausantenne oder Kabelanlage verbinden Sie die Antennensteckdose und das Fernsehgerät mit einem doppelt abgeschirmten Antennenkabel. Kopfhöreranschluss An der Front des Gerätes befindet sich eine Kopfhörerbuchse, passend für alle handelsüblichen Kopfhörer, die mit einem 3,5 mm-Klinkenstecker versehen sind. Bei Kopfhörerbetrieb schalten sich die Lautsprecher ab. VORSICHT! Zu hohe Lautstärke, besonders bei Kopfhörern, kann zu Gehörschäden führen. Stellen Sie darum zuerst die Lautstärke auf Minimum und schließen Sie dann erst den Kopfhörer an. Netzanschluss Verbinden Sie das Gerät erst mit dem Netz, wenn alle übrigen Verbindungen hergestellt sind. Stekken Sie den Netzstecker in eine gut erreichbare Steckdose von 230 V ~ 50 Hz, die sich in der Nähe des Aufstellungsortes befindet. Anschluss von Zusatzgeräten Die SCART-Anschluss auf der Rückseite und die Audio-/Video-Ausgänge an der Gerätefront bieten umfangreiche Anschlussmöglichkeiten für verschiedene Audio- und Videogeräte (z. B. für Videorecorder, SAT-Receiver etc.). Um ein externes Gerät anzuschließen, verbinden Sie es

• entweder mt einem SCART-Kabel (SCART-Anschluss an der TV-Rückseite).
• oder mit Audio-Cinch-Kabeln (AV-Anschlüsse an der TV-Vorderseite). Bitte beachten Sie die Hinweise in den Bedienungsanleitungen zu den Zusatzgeräten. D-9 Disney-TV-Princess_MD3723-22.book Seite 10 Montag, 14. Juni 2004 4:33 16 TASTENFUNKTIONEN Ein-/Ausschalten

Drücken Sie den Schalter POWER am Gerät, um das Gerät in den Standy-Modus zu schalten. Die Standby-Anzeige leuchtet auf. Drücken Sie die Taste auf der Fernbedienung, um das Gerät einzuschalten. Die StandbyAnzeige erlischt. Der Schalter POWER behält die letzte Einstellung des Geräts bei. Wurde das Gerät aus dem Standby-Modus ausgeschaltet, wird beim nächsten Drücken der POWER-Taste der Standby-Modus eingeschaltet. Wurde das Gerät bei laufendem Programm ausgeschaltet, wird es beim nächsten Drücken von POWER wieder eingeschaltet. Aus dem Standby-Modus können Sie das Gerät auch mit den Programmwahltasten auf der Fernbedienung oder am Gerät anschalten. Toneinstellungen

Drücken Sie die Tasten bzw. , um die Lautstärke zu senken bzw. zu erhöhen. Um den Ton ganz abzuschalten, drücken Sie MUTE. Drücken Sie MUTE oder eine Lautstärke-Taste, um den Ton wieder einzuschalten. Programm wählen

Mit den Programmwahltasten können Sie alle gespeicherten Programme nacheinander aufrufen.

Mit den Zifferntasten geben Sie die Programmnummer direkt ein: – Für eine einstellige Programmnummer geben Sie nur die entsprechende Ziffer ein; das Zeichen für die zweite Stelle verschwindet nach ein paar Sekunden vom Bildschirm. – Für eine zweistellige Programmnummer geben Sie die beiden Ziffern zügig hintereinander ein. Programme, auf die die Taste SKIP angewendet wurde (siehe unten), können nur mit den Zifferntasten aufgerufen werden.

Die Taste INFO blendet die Programmnummer des aktuell laufenden Programms ein. Drücken Sie INFO erneut, um die Programmnummer auszublenden.

Mit der Taste QUICK VIEW können Sie zwischen dem aktuellen und dem zuletzt gewählten Programm hin- und herschalten. D-10 Disney-TV-Princess_MD3723-22.book Seite 11 Montag, 14. Juni 2004 4:33 16 Weitere Tastenfunktionen TV/AV Hiermit schalten Sie vom TV-Betrieb auf den Betrieb eines angeschlossenen Geräts, z. B. eines Videorecorders, um. Sleep-Timer Mit der Taste SLEEP programmieren Sie eine automatische Abschaltung.

Drücken Sie SLEEP einmal; die Minutenzahl steht auf 0. Mit jedem weiteren Tastendruck zählt der Sleep-Timer um 10 Minuten nach oben, bis zu einer maximalen Zeit von 120 Minuten. Um den Sleep-Timer auszuschalten, drücken Sie SLEEP wiederholt, bis wieder „0“ erscheint. Die Einblendung verschwindet nach ein paar Sekunden. Skip Die SKIP-Funktion ermöglicht Ihnen, einen Programm beim „Zappen“ mit den Programmwahltasten zu überspringen.

Stellen Sie das Programm ein, das Sie überspringen möchten, und drücken Sie SKIP. Die Farbe der eingeblendeten Programmnummer ändert sich. Das Programm kann jetzt mit einer Programmwahltaste nicht mehr aufgerufen werden. Um das Programm wieder anwählbar zu machen, rufen Sie ihn mit den Zifferntasten auf und drücken wiederum SKIP. D-11 Disney-TV-Princess_MD3723-22.book Seite 12 Montag, 14. Juni 2004 4:33 16 MENÜEINSTELLUNGEN OSD-Sprache Die Menüsprache wird in dieser Anleitung auf Englisch wiedergegeben. Sie können das OSD („On-Screen-Display“) aber auch in Deutsch, Französisch, Italienisch und Spanisch einstellen. OSD-Sprache wählen

Drücken Sie die Taste MENU. Das Bildschirm-Menü erscheint 1.

Wählen Sie mittels der Tasten (Sprache) 2.

Wählen Sie mittels der Tasten die gewünschte Sprache. Die Menü-Sprache stellt sich unmittelbar um. Um das Bildschirm-Menü zu schließen, drücken Sie MENU ggf. wiederholt.

den Punkt LANGUAGE . Es öffnet sich das Sprachen-Menü. Programm einstellen Bei der automatischen Programmsuche werden alle empfangbaren Programme nacheinander auf den Programmplätzen 1 bis max. 80 abgelegt.

Drücken Sie die Taste MENU. Das Bildschirm-Menü erscheint.

Wählen Sie mittels der Tasten den Punkt CH TUNING (Programmeinstellung). Bestätigen Sie mit

1. Wird für ca. 60 Sekunden keine Eingabe gemacht, verschwindet das Menü vom Bildschirm.

2. Am Bildschirm können Sie die Programmwahltasten für die Navigation nach oben/unten

verwenden und die Taste „Lautstärke +“ für die Funktion „Bestätigen“. D-12 Disney-TV-Princess_MD3723-22.book Seite 13 Montag, 14. Juni 2004 4:33 16 Automatische Programmsuche

Wählen Sie den Punkt AUTO und bestäti- gen Sie mit . Die automatische Programmsuche beginnt: Jedes gefundene Programm wird kurz eingeblendet und auf einem Programmplatz abgelegt. Die Programmnummer (CH 1, CH 2 ...) erscheint oben rechts. Gesucht wird zunächst nach PAL-Sendern (TV-Standard der meisten europäischen Länder), dann nach SECAM-L-Sendern (TV-Standard für Frankreich). Programmplätze neu zuweisen Sie können die Belegung der Programmplätze manuell ändern:

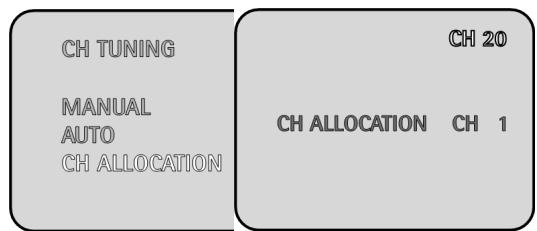

Wählen Sie den Punkt CH ALLOCATION (Programmzuweisung) und bestätigen Sie mit . Der Programmplatz des aktuell laufenden Programms erscheint rechts oben (in der Abbildung: „20“).

Wählen Sie mit den Tasten das Programm, dessen Programmnummer Sie ändern möchten.

Bestätigen Sie mit . Die Programmnummer hinter dem Eintrag „CH ALLOCATION“ erscheint rosa markiert.

Wählen Sie mit den Tasten den neuen Programmplatz (in der Abbildung: „7“) des aktuellen Programms und bestätigen Sie mit . In diesem Beispiel ist das Programm von Platz 20 nun auf Platz 7 gespeichert. Manuelle Programmsuche Falls Sie nach der automatischen Programmsuche ein Programm vermissen, können Sie diesen manuell einstellen.

Wählen Sie im Menü CH TUNING den Punkt MANUAL (manuell) und bestätigen Sie mit . Das Bild für die manuelle Programmsuche erscheint.

Wählen Sie mittels der Tasten entweder PAL oder SECAM-L.

Bestätigen Sie mit. . Die weiße Bandanzeige wird rosa markiert; gleichzeitig erscheint der Eintrag F.TUNE + - (Feinabstimmung). D-13 Disney-TV-Princess_MD3723-22.book Seite 14 Montag, 14. Juni 2004 4:33 16

Drücken Sie oder , um die manuelle Programmsuche vorwärts oder rückwärts zu starten. Die Fortschrittsanzeige bewegt sich, bis ein Programm gefunden wird, und bleibt dann stehen. Die Programmplatzanzeige (CH) erscheint rosa markiert. - Wenn Sie dieses Programm speichern möchten, weisen Sie jetzt den Programmplatz zu. - Wenn Sie ein anderes Programm suchen, drücken Sie wieder oder Mit den Tasten – F.T. + auf der Fernbedienung können Sie eine Feinabstimmung des Bildes vornehmen. Die Pfeile über der Bandanzeige blinken mit jedem Tastendruck.

Um den Programmplatz zuzuweisen, drücken Sie so oft, bis der gewünschte Programmplatz (CH 1, CH 2, ...) erscheint. Das Programm ist jetzt auf dem gewünschten Platz gespeichert.

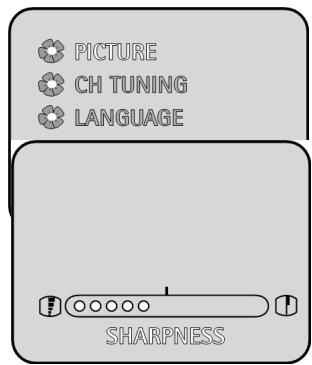

Um das Menü zu schließen, drücken Sie MENU wiederholt. Bild einstellen

Drücken Sie die Taste MENU. Das Bildschirm-Menü erscheint.

Wählen Sie mittels der Tasten PICTURE (Bild).

Bestätigen Sie mit . Die zuletzt eingestellte Bildeinstellung wird eingeblendet, z. B. SHARPNESS (Schärfe):

Mit den Tasten regeln Sie die Schärfe niedriger (nach links) oder höher (nach rechts).

Mit der Tasten rufen Sie nacheinander die weiteren Bildeinstellungen auf: CONTRAST (Kontrast), COLOUR (Farbe), BRIGHTNESS (Helligkeit):

Wiederum mit den Tasten regeln Sie die Werte niedriger (nach links) oder höher (nach rechts). Der letzte Punkt der Bildeinstellung ist RESET - EXECUTE

den Punkt (Werte zurücksetzen - Ausführen). Bestätigen Sie mit Alle Werte der Bildeinstellung werden auf die Werkseinstellung zurückgestellt. D-14 Disney-TV-Princess_MD3723-22.book Seite 15 Montag, 14. Juni 2004 4:33 16 STÖRUNGSBEHEBUNG Wenn Bild- oder Tonstörungen auftreten, prüfen Sie zunächst, ob Sie sie selbst beheben können. Die folgende Übersicht kann Ihnen dabei helfen: Störung Mögliche Ursache Das Gerät bleibt dunkel Ist das Gerät an eine Netzsteckdose angeschlossen? Ist die Haussicherung in Ordnung? Ist der Netzschalter gedrückt (die Standby-Anzeige an)? Kein Ton Ist die Stummschaltungs-Funktion aktiviert? Ist der Lautsprecher montiert? Schlechte Bildqualität Stellen Sie Kontrast und Helligkeit ein Sind Antennenkabel und/oder SCART-Kabel richtig angeschlossen? Nur Schnee und Rauschen Prüfen Sie den Antennenanschluss. Nehmen Sie ggf. eine manuelle Feinabstimmung vor. Keine Farbe Wird das Fernsehprogramm in Farbe gesendet? Stellen Sie die Farbe manuell ein. D-15 Disney-TV-Princess_MD3723-22.book Seite 16 Montag, 14. Juni 2004 4:33 16 TECHNISCHE DATEN Netzspannung: 230 V ~ 50 Hz Leistung: 44 W Audiosystem: TV-Betrieb: Mono AV-Betrieb: Stereo Bildröhrengröße: 37 cm (14 Inch); 33 cm sichtbare Diagonale Hyperband-Tuner Farbsystem: PAL/SECAM Anzahl Programme:

• Anschlüsse: Antenne 75 Ohm SCART Front-AV (Cinch) Kopfhörer 3,5 mm Technische Änderungen vorbehalten! Entsorgung Verpackung Nicht mehr benötigte Verpackungen und Packhilfsmittel sind recyclingfähig und sollten grundsätzlich der Wiederverwertung zugeführt werden. Batterien Verbrauchte Batterien gehören nicht in den Hausmüll. Die Batterien müssen bei einer Sammelstelle für Altbatterien abgegeben werden. Gerät Werfen Sie das TV-Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung. D-16 Disney-TV-Princess_MD3723-22.book Seite 3 Montag, 14. Juni 2004 4:33 16 ENGLISH CONTENTS Safety instructions p. 4
• General view p. 6
• Remote control p. 7
• Inserting the batteries in the remote control p. 7
• Installation Unpacking the device Checking package contents Setting up Connectors Connecting other equipment p. 8
