BEDIENUNGSANLEITUNG JR102D MAKITA

Akku Reciprosäge Betriebsanleitung

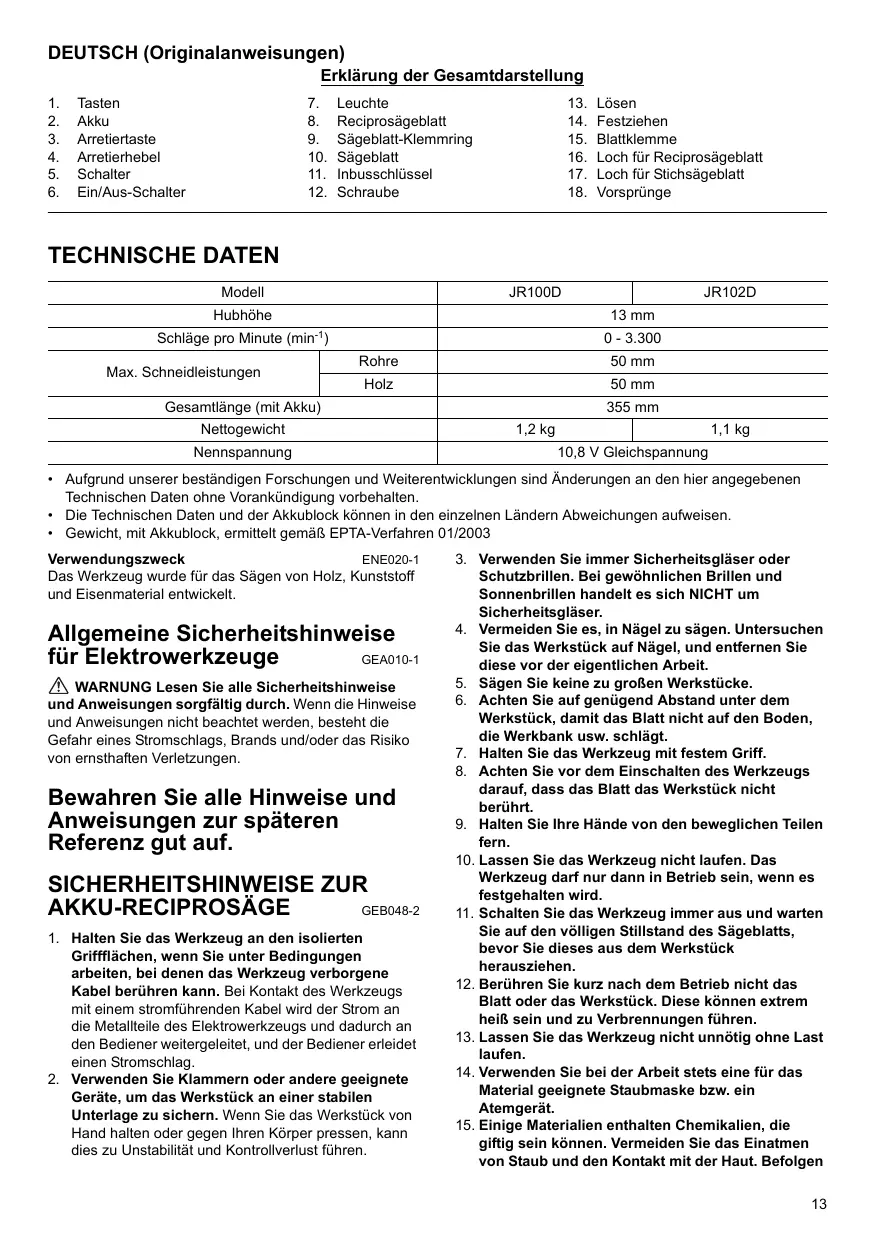

DEUTSCH (Originalanweisungen) Erklärung der Gesamtdarstellung

Tasten Akku Arretiertaste Arretierhebel Schalter Ein/Aus-Schalter

Leuchte Reciprosägeblatt Sägeblatt-Klemmring Sägeblatt Inbusschlüssel Schraube Lösen Festziehen Blattklemme Loch für Reciprosägeblatt Loch für Stichsägeblatt Vorsprünge TECHNISCHE DATEN Modell JR100D Hubhöhe Schläge pro Minute (min-1) Max. Schneidleistungen JR102D 13 mm

Rohre 50 mm Holz 50 mm Gesamtlänge (mit Akku) Nettogewicht Nennspannung 355 mm 1,2 kg 1,1 kg 10,8 V Gleichspannung

• Aufgrund unserer beständigen Forschungen und Weiterentwicklungen sind Änderungen an den hier angegebenen Technischen Daten ohne Vorankündigung vorbehalten.
• Die Technischen Daten und der Akkublock können in den einzelnen Ländern Abweichungen aufweisen.
• Gewicht, mit Akkublock, ermittelt gemäß EPTA-Verfahren 01/2003 Verwendungszweck ENE020-1 Das Werkzeug wurde für das Sägen von Holz, Kunststoff und Eisenmaterial entwickelt. Allgemeine Sicherheitshinweise für Elektrowerkzeuge GEA010-1 WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen sorgfältig durch. Wenn die Hinweise und Anweisungen nicht beachtet werden, besteht die Gefahr eines Stromschlags, Brands und/oder das Risiko von ernsthaften Verletzungen. Bewahren Sie alle Hinweise und Anweisungen zur späteren Referenz gut auf. SICHERHEITSHINWEISE ZUR GEB048-2 AKKU-RECIPROSÄGE

1. Halten Sie das Werkzeug an den isolierten

Griffflächen, wenn Sie unter Bedingungen arbeiten, bei denen das Werkzeug verborgene Kabel berühren kann. Bei Kontakt des Werkzeugs mit einem stromführenden Kabel wird der Strom an die Metallteile des Elektrowerkzeugs und dadurch an den Bediener weitergeleitet, und der Bediener erleidet einen Stromschlag.

2. Verwenden Sie Klammern oder andere geeignete

Geräte, um das Werkstück an einer stabilen Unterlage zu sichern. Wenn Sie das Werkstück von Hand halten oder gegen Ihren Körper pressen, kann dies zu Unstabilität und Kontrollverlust führen.

3. Verwenden Sie immer Sicherheitsgläser oder

Schutzbrillen. Bei gewöhnlichen Brillen und Sonnenbrillen handelt es sich NICHT um Sicherheitsgläser.

4. Vermeiden Sie es, in Nägel zu sägen. Untersuchen

Sie das Werkstück auf Nägel, und entfernen Sie diese vor der eigentlichen Arbeit.

5. Sägen Sie keine zu großen Werkstücke.

6. Achten Sie auf genügend Abstand unter dem

Werkstück, damit das Blatt nicht auf den Boden, die Werkbank usw. schlägt.

7. Halten Sie das Werkzeug mit festem Griff.

8. Achten Sie vor dem Einschalten des Werkzeugs

darauf, dass das Blatt das Werkstück nicht berührt.

9. Halten Sie Ihre Hände von den beweglichen Teilen

10. Lassen Sie das Werkzeug nicht laufen. Das

Werkzeug darf nur dann in Betrieb sein, wenn es festgehalten wird.

11. Schalten Sie das Werkzeug immer aus und warten

Sie auf den völligen Stillstand des Sägeblatts, bevor Sie dieses aus dem Werkstück herausziehen.

12. Berühren Sie kurz nach dem Betrieb nicht das

Blatt oder das Werkstück. Diese können extrem heiß sein und zu Verbrennungen führen.

13. Lassen Sie das Werkzeug nicht unnötig ohne Last

14. Verwenden Sie bei der Arbeit stets eine für das

Material geeignete Staubmaske bzw. ein Atemgerät.

15. Einige Materialien enthalten Chemikalien, die

giftig sein können. Vermeiden Sie das Einatmen von Staub und den Kontakt mit der Haut. Befolgen

ANLEITUNG SORGFÄLTIG AUF. Sie die Sicherheitshinweise des Materialherstellers.

ANWEISUNGEN SORGFÄLTIG

AUF. WARNUNG: Lassen Sie sich NIE durch Bequemlichkeit oder (aus fortwährendem Gebrauch gewonnener) Vertrautheit mit dem Werkzeug dazu verleiten, die Sicherheitsregeln für das Werkzeug zu missachten. Bei MISSBRÄUCHLICHER Verwendung des Werkzeugs oder Missachtung der in dieser Anleitung enthaltenen Sicherheitshinweise kann es zu schweren Verletzungen kommen. WICHTIGE SICHERHEITSREGELN ENC007-7

1. Lesen Sie vor der Verwendung des Akkublocks

alle Anweisungen und Sicherheitshinweise für das Akkuladegerät (1), den Akku (2) und das Produkt (3), für das der Akku verwendet wird, sorgfältig durch.

2. Der Akkublock darf nicht zerlegt werden.

3. Falls die Betriebsdauer erheblich kürzer wird,

beenden Sie den Betrieb umgehend. Andernfalls besteht die Gefahr einer Überhitzung sowie das Risiko möglicher Verbrennungen und sogar einer Explosion.

4. Wenn Elektrolyt in Ihre Augen gerät, waschen Sie

diese mit klarem Wasser aus und suchen Sie sofort einen Arzt auf. Andernfalls können Sie Ihre Sehfähigkeit verlieren.

5. Vermeiden Sie einen Kurzschluss des

Akkublocks: (1) Die Kontakte dürfen nicht mit leitendem Material in Berührung kommen. (2) Der Akkublock darf nicht in einem Behälter aufbewahrt werden, in dem sich andere metallische Gegenstände wie beispielsweise Nägel, Münzen usw. befinden. (3) Der Akkublock darf weder Feuchtigkeit noch Regen ausgesetzt werden. Ein Kurzschluss des Akkus kann zu hohem Kriechstrom, Überhitzung, möglichen Verbrennungen und sogar zu einer Zerstörung des Werkzeugs führen.

6. Werkzeug und Akkublock dürfen nicht an Orten

aufbewahrt werden, an denen Temperaturen von 50°C oder darüber erreicht werden können.

7. Beschädigte oder verbrauchte Akkus dürfen nicht

verbrannt werden. Der Akkublock kann in den Flammen explodieren.

8. Lassen Sie den Akku nicht fallen und vermeiden

Sie Schläge gegen den Akku.

9. Verwenden Sie niemals einen beschädigten Akku.

Tipps für eine maximale Nutzungsdauer von Akkus

1. Laden Sie den Akkublock auf, bevor der Akku

vollständig entladen ist. Sobald Sie eine verringerte Leistung des Werkzeugs bemerken, beenden Sie stets den Betrieb des Werkzeugs und laden Sie den Akkublock auf.

2. Ein voll aufgeladener Akkublock darf niemals

erneut geladen werden. Durch Überladungen wird die Lebensdauer des Akkus verkürzt.

3. Laden Sie den Akkublock bei einer

Zimmertemperatur von 10°C bis 40°C auf. Lassen Sie einen heißen Akkublock vor dem Aufladen abkühlen.

4. Laden Sie den Akkublock aller sechs Monate auf,

wenn Sie diesen für längere Zeit nicht verwenden. FUNKTIONSBESCHREIBUNG ACHTUNG:

• Schalten Sie das Werkzeug stets aus und entfernen Sie den Akkublock, bevor Sie Einstellungen oder eine Funktionsprüfung am Werkzeug vornehmen. Einsetzen und Abnehmen des Akkublocks (Abb. 1)
• Schalten Sie das Werkzeug stets aus, bevor Sie den Akkublock einsetzen oder abnehmen.
• Zum Entfernen des Akkublocks müssen Sie diesen aus dem Werkzeug herausziehen, während Sie die Tasten an beiden Seiten des Blocks drücken.
• Zum Einsetzen des Akkublocks setzen Sie den Akkublock mit der Vorderseite passgerecht auf die Öffnung des Akkufachs auf und schieben Sie den Akkublock in seine Position. Setzen Sie den Akkublock unbedingt ganz ein, bis er mit einem Klick einrastet. Andernfalls kann der Akkublock versehentlich aus dem Werkzeug fallen und Sie oder Personen in Ihrem Umfeld verletzen.
• Wenden Sie beim Einsetzen des Akkublocks keine Gewalt an. Wenn der Akkublock nicht leicht hineingleitet, ist er nicht richtig angesetzt. Akku-Schutzsystem Das Werkzeug ist mit einem Akku-Schutzsystem ausgestattet. Dieses System schaltet die Stromversorgung des Motors automatisch aus, um die Lebensdauer des Akkus zu verlängern. Unter folgenden Bedingungen des Werkzeugs und/oder des Akkus kann das Werkzeug während des Betriebs automatisch stoppen:
• Überlastet: Das Werkzeug wird auf eine Weise betrieben, die zu einer anormal hohen Stromaufnahme führt. Lassen Sie in dieser Situation den Ein/Aus-Schalter des Werkzeugs los und beenden Sie die Arbeiten, die zu der Überlastung des Werkzeugs geführt haben. Betätigen Sie anschließend den Ein/Aus-Schalter wieder, um das Werkzeug wieder in Betrieb zu nehmen.
• Spannung des Akkus zu niedrig: Die noch vorhandene Akkuladung ist zu niedrig, und das Werkzeug startet nicht. Bei Betätigung des Ein/ Aus-Schalters läuft der Motor an, stoppt jedoch bald wieder. Entnehmen Sie in dieser Situation den Akku und laden Sie den Akku wieder auf. Bedienung des Ein/Aus-Schalters (Abb. 2) ACHTUNG:
• Achten Sie vor dem Einsetzen des Akkublocks in das Werkzeug darauf, dass sich der Ein/Aus-Schalter (Kippschalter oder Taster) korrekt bedienen lässt und beim Loslassen in die Position „OFF“ (AUS) zurückkehrt. Damit der Ein/Aus-Schalter (Kippschalter oder Taster) nicht versehentlich betätigt wird, befindet sich am Werkzeug eine Arretierungstaste. Betätigen Sie zum Starten des Werkzeugs den Ein/AusSchalter (Kippschalter oder Taster).
• Bei einem Kippschalter drücken Sie die Arretierhebel und drücken Sie anschließend den Kippschalter, um das Werkzeug zu starten.
• Bei einem Taster drücken Sie die Arretierungstaste und drücken Sie anschließend den Taster, um das Werkzeug zu starten. Die Arretierungstaste kann von der linken sowie von der rechten Seite aus gedrückt werden. Die Drehzahl des Werkzeugs wird durch größeren Druck auf den Ein/Aus-Schalter (Kippschalter oder Taster) erhöht. Lassen Sie zum Ausschalten des Werkzeugs den Ein/Aus-Schalter (Kippschalter oder Taster) los. HINWEIS: Betätigen Sie den Ein/Aus-Schalter (Kippschalter oder Taster) niemals mit Gewalt, ohne dabei die Arretierungstaste zu drücken. Anderenfalls kann der Ein/ Aus-Schalter beschädigt werden. Einschalten der Frontleuchte (Abb. 3) ACHTUNG:
• Schauen Sie nicht direkt in das Licht oder in die Lichtquelle. Bei Einschalten des Ein/Aus-Schalters (Kippschalter oder Taster) leuchtet die Lampe auf. Solange Sie den Ein/AusSchalter (Kippschalter oder Taster) auf EIN halten, leuchtet die Lampe. ZUSAMMENBAU ACHTUNG:
• Schalten Sie das Werkzeug stets aus und entfernen Sie den Akkublock, bevor Sie Arbeiten am Werkzeug ausführen. Einbauen und Ausbauen des Sägeblatts ACHTUNG:
• Säubern Sie Sägeblatt, Klemmschuh und/oder Schieber stets von anhaftenden Spänen oder Fremdkörpern. Tun Sie dies nicht, kann sich das Sägeblatt lösen, was zu schweren Personenschäden führen kann. Für Modell JR100D (Abb. 4) Führen Sie das Reciprosägeblatt bis zum Anschlag in den Klemmschuh ein. Der Sägeblatt-Klemmring dreht sich, und das Sägeblatt wird fixiert. Vergewissern Sie sich durch Zugversuch, dass sich das Sägeblatt nicht herausziehen lässt. VORSICHT:
• Wird das Sägeblatt nicht tief genug eingeführt, kann es während des Betriebs plötzlich herausgeschleudert werden. Dies kann gefährliche Folgen haben. HINWEIS:
• Mit dem Modell JR100D kann das Stichsägeblatt nicht verwendet werden. (Abb. 5) Zum Ausbauen des Sägeblatts drehen Sie den SägeblattKlemmring bis zum Anschlag in Pfeilrichtung. Das Sägeblatt wird freigegeben und der Sägeblatt-Klemmring wird in der entriegelten Stellung fixiert. HINWEIS:
• Wird das Sägeblatt ausgebaut, ohne den SägeblattKlemmring vollständig zu drehen, wird der Klemmring möglicherweise nicht fixiert. Drehen Sie in diesem Fall den Sägeblatt-Klemmring vollständig, um ihn in der entriegelten Stellung zu fixieren. Für Modell JR102D (Abb. 6) Zum Einsetzen des Sägeblatts lösen Sie mit Hilfe eines Inbusschlüssels die Schraube. Lösen Sie zum Einbauen eines Stichsägeblatts die Schraube nur um drei Viertel bis eine Umdrehung aus der vollkommen festgezogenen Position. Wenn die Schraube mehr gelöst wird, kann die gerade Sicherung des Blattes schwierig sein. Ziehen Sie in diesem Fall die Schraube wieder vollständig fest, ohne das Blatt eingesetzt zu haben. Lösen Sie die Schraube dann wieder um drei Viertel bis eine Umdrehung. (Abb. 7 und 8) Sie können, den auszuführenden Arbeiten entsprechend, sowohl Stichsägeblätter (Typ B) als auch Reciprosägeblätter verwenden. Führen Sie das Sägeblatt gerade in den Klemmschuh ein und ziehen Sie das Sägeblatt mit Hilfe des Inbusschlüssels fest. Ziehen Sie leicht am Sägeblatt, um sicherzustellen, dass das Sägeblatt während des Betriebs nicht herausfällt. Zum Ausbauen des Sägeblatts führen Sie den Einbauvorgang in umgekehrter Reihenfolge aus. Aufbewahrung des Sechskantschlüssels (Abb. 9) Wenn der Inbusschlüssel nicht verwendet wird, bewahren Sie den Inbusschlüssel entsprechend auf. Der Inbusschlüssel wird, wie dargestellt, an zwei Nasen befestigt, damit er nicht verloren geht. BETRIEB (Abb. 10) ACHTUNG:
• Drücken Sie den Führungsanschlag während des Betriebs immer fest gegen das Werkstück. Wird der Führungsanschlag während des Betriebs vom Werkstück weg gehalten, kann es zu Vibrationen und Windungen kommen, die das Blatt zerstören.

• Tragen Sie beim Schneiden von Metall immer Handschuhe, um sich gegen heiße, herumfliegende Metallsplitter zu schützen.
• Tragen Sie stets einen passenden Augenschutz, der den aktuellen gesetzlichen Normen entspricht.
• Verwenden Sie beim Schneiden von Metall ein geeignetes Kühlmittel (Schneideöl). Zuwiderhandlungen können zu vorzeitiger Blattabnutzung führen. Drücken Sie den Führungsanschlag immer fest gegen das Werkstück. Achten Sie darauf, dass das Werkzeug nicht ausschlägt. Bringen Sie das Sägeblatt in leichten Kontakt mit dem Werkstück. Machen Sie zunächst einen Führungsschnitt bei niedriger Geschwindigkeit. Sägen Sie dann bei höherer Geschwindigkeit weiter. (Abb. 11 und 12)
• Sie können, den auszuführenden Arbeiten entsprechend, den Kippschalter oder den Taster als Ein/Aus-Schalter verwenden. HINWEIS:
• Wenn das Werkzeug bis zur vollständigen Entladung des Akkus betrieben wurde, lassen Sie das Werkzeug 15 Minuten liegen, bevor Sie die Arbeiten mit einem neuen Akku fortsetzen. WARTUNG ACHTUNG:
• Schalten Sie das Werkzeug stets aus und ziehen Sie den Akkublock ab, bevor Sie Inspektionen oder Wartungsarbeiten am Werkzeug vornehmen.
• Verwenden Sie zum Reinigen niemals Kraftstoffe, Benzin, Verdünner, Alkohol oder ähnliches. Dies kann zu Verfärbungen, Verformungen oder Rissen führen. Zur Gewährleistung von SICHERHEIT und ZUVERLÄSSIGKEIT des Produkts sollten Reparaturen, Wartungsarbeiten und Einstellungen nur durch von Makita autorisierte Servicecenter durchgeführt und ausschließlich Makita-Ersatzteile verwendet werden. SONDERZUBEHÖR ACHTUNG:
• Für das in diesem Handbuch beschriebene MakitaGerät werden die folgenden Zubehör- und Zusatzteile empfohlen. Bei Verwendung anderer Zubehör- und Zusatzteile kann es zu Verletzungen kommen. Verwenden Sie Zubehör- und Zusatzteile nur für den vorgesehenen Zweck. Informationen zu diesem Zubehör erhalten Sie von Ihrem Makita-Servicecenter.
• Stichsägeblätter (nur für Modelle JR102D)
• Verschiedene Arten von originalen Akkus und Ladegeräten von Makita
• Kunststoff-Tragekoffer HINWEIS:
• Einige der in der Liste aufgeführten Elemente sind dem Werkzeugpaket als Standardzubehör beigefügt. Diese können in den einzelnen Ländern voneinander abweichen.

Schallpegel ENG905-1 Typischer A-bewerteter Schallpegel nach EN60745: Modell JR100D Schalldruckpegel (LpA): 78 dB (A) Abweichung (K): 3 dB (A) Unter Arbeitsbedingungen kann der Schallpegel 80 dB (A) überschreiten. Modell JR102D Schalldruckpegel (LpA): 77 dB (A) Abweichung (K): 3 dB (A) Unter Arbeitsbedingungen kann der Schallpegel 80 dB (A) überschreiten. Tragen Sie Gehörschutz. Schwingung ENG900-1 Schwingungsgesamtwerte (Vektorsumme dreier Achsen) nach EN60745: Modell JR100D Arbeitsmodus: Schneiden von Karton Schwingungsbelastung (ah,B): 9,5 m/s2 Abweichung (K): 1,5 m/s2 Arbeitsmodus: Schneiden von Holzbalken Schwingungsbelastung (ah, WB): 9,5 m/s2 Abweichung (K): 2,5 m/s2 Modell JR102D Arbeitsmodus: Schneiden von Karton Schwingungsbelastung (ah,B): 8,0 m/s2 Abweichung (K): 1,5 m/s2 Arbeitsmodus: Schneiden von Holzbalken Schwingungsbelastung (ah, WB): 7,0 m/s2 Abweichung (K): 1,5 m/s2 ENG901-1

• Der hier angegebene Wert für die erzeugten Schwingungen wurde gemäß dem genormten Testverfahren ermittelt und kann als Vergleich zu anderen Werkzeugen herangezogen werden.
• Der angegebene Wert für die erzeugten Schwingungen ist außerdem für eine vorbeugende Bewertung der Belastung zu verwenden. WARNUNG:
• Die Schwingungsbelastung kann bei tatsächlichem Gebrauch des Elektrowerkzeugs in Abhängigkeit von der Handhabung des Elektrowerkzeugs von dem hier aufgeführten Wert abweichen.
• Stellen Sie sicher, dass Schutzmaßnahmen für den Bediener getroffen werden, die auf den unter den tatsächlichen Arbeitsbedingungen zu erwartenden Belastungen beruhen (beziehen Sie alle Bestandteile des Arbeitsablaufs ein, also zusätzlich zu den Arbeitszeiten auch Zeiten, in denen das Werkzeug ausgeschaltet ist oder ohne Last läuft). Nur für europäische Länder ENH101-15 EG-Konformitätserklärung Wir, Makita Corporation als verantwortlicher Hersteller, erklären, dass das/die folgende/n Gerät/ Geräte der Marke Makita: Bezeichnung des Geräts/der Geräte: Akku Reciprosäge Nummer / Typ des Modells: JR100D, JR102D in Serienfertigung hergestellt wird/werden und den folgenden Richtlinien der Europäischen Union genügt/genügen: 2006/42/EG Außerdem werden die Geräte gemäß den folgenden Standards oder Normen gefertigt: EN60745 Die technische Dokumentation erfolgt durch unseren Bevollmächtigten in Europa: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, England
