TALEA TOUCH - Automatische Kaffeemaschine SAECO - Kostenlose Bedienungsanleitung

Produkttyp	Kaffeevollautomat mit Mahlwerk
Marke	SAECO
Modell	TALEA TOUCH
Abmessungen (B x T x H)	320 x 370 x 400 mm
Gewicht	9 kg
Stromversorgung	220-240 V, 50/60 Hz, 1200 W (typischer Wert)
Wassertankkapazität	1,7 L (herausnehmbar)
Bohnenbehälterkapazität	250 g
Pumpendruck	15 bar
Kesseltyp	Edelstahl
Mahlwerk	Keramikmahlwerk, feine Mahlgradeinstellung
Brühsystem	SBS (Saeco Brewing System) mit Vorbrühung
Verfügbare Getränke	Espresso, Kaffee, verlängerter Kaffee, Heißwasser, Dampf, Cappuccino (mit Dampfdüse oder optionalem Milk Island)
Programmierbare Funktionen	Kaffeedosierung, Wassermenge, Temperatur, Intensität, Vorbrühung, Standby, programmierter Ein-/Ausschalt
Touchscreen	Ja, mit Symbolen und Text
Tassenwärmerplatte	Ja, einstellbar (immer an/aus/Stand-by)
Wasserfilter	Aqua Prima, mit Wechselanzeige
Reinigung und Wartung	Automatischer Waschgang, automatische Entkalkung, herausnehmbare Brühgruppe, herausnehmbare Tropfschale und Tresterschublade
Sicherheit	Doppelter Thermostat, Sicherheitsventil, automatische Abschaltung, Verbrühschutz (Dampf/Heißwasser)
Ersatzteile und Reparierbarkeit	Original SAECO-Ersatzteile empfohlen, Reparaturen durch autorisierte Servicezentren
Allgemeine Informationen	Nur für den Hausgebrauch, CE-Konformität, Entsorgung gemäß WEEE-Richtlinie

Häufig gestellte Fragen - TALEA TOUCH SAECO

Wie stelle ich den Mahlgrad ein?

Verwenden Sie den mitgelieferten Schlüssel, um das Rädchen im Inneren des Bohnenbehälters zu drehen. Drehen Sie es jeweils um eine Stufe und bereiten Sie 2-3 Tassen Kaffee zu, um das Ergebnis zu überprüfen. Die Einstellung sollte bei ausgeschalteter und vom Stromnetz getrennter Maschine erfolgen.

Was bedeutet die Meldung 'Tresterschublade leeren'?

Die Tresterschublade ist voll. Öffnen Sie die Seitentür, nehmen Sie die Schublade heraus, leeren Sie sie in den Mülleimer und setzen Sie sie wieder ein. Leeren Sie sie nur, wenn die Maschine dies anfordert und eingeschaltet ist, da sonst der Zähler nicht zurückgesetzt wird.

Wie reinige ich die Brühgruppe?

Mindestens einmal pro Woche: Öffnen Sie die Seitentür, entfernen Sie die Tresterschublade, drücken Sie die PUSH-Taste, um die Brühgruppe zu entriegeln, waschen Sie sie mit lauwarmem Wasser (ohne Reinigungsmittel und nicht in der Spülmaschine), trocknen Sie sie und setzen Sie sie wieder ein, indem Sie die Markierungen ausrichten.

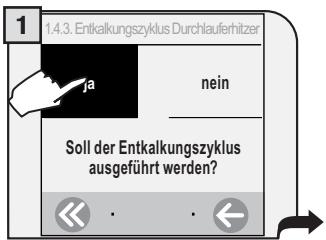

Wie entkalke ich die Maschine?

Verwenden Sie SAECO-Entkalker (keinen Essig). Entfernen Sie den Aqua Prima-Filter, gießen Sie die Lösung in den Wassertank, starten Sie den Zyklus über das Menü 'Zyklen ENTKALK. HEIZUNG'. Die Maschine gibt die Lösung in Intervallen aus, spülen Sie dann gründlich mit klarem Wasser nach. Führen Sie dies alle 3-4 Monate durch.

Wie verwende ich gemahlenen Kaffee (vorgemahlen)?

Geben Sie eine einzelne Portion gemahlenen Kaffee in das Fach neben dem Bohnenbehälter (niemals löslichen Kaffee). Wählen Sie das gewünschte Getränk (das Symbol zeigt ein Sternchen an) und drücken Sie dann 'Start'. Die Maschine gibt das Getränk aus. Geben Sie nicht mehr als eine Portion ein und halten Sie die 30-Sekunden-Frist ein.

Wie stelle ich die Wasser- oder Kaffeemenge für ein Getränk ein?

Halten Sie das Getränkesymbol 2 Sekunden lang gedrückt, um in die Programmierung zu gelangen. Drücken Sie auf 'Start', dann während der Ausgabe auf 'Kaffeedosis', um die Kaffeemenge anzupassen. Drücken Sie auf 'Kaffee stopp', wenn die gewünschte Menge erreicht ist, und bestätigen Sie dann mit 'Einstellungen speichern'.

Was tun bei der Meldung 'Tür offen'?

Schließen Sie die Seitentür richtig, bevor Sie die Maschine benutzen können. Wenn sie bereits geschlossen ist, überprüfen Sie, ob sie richtig eingerastet ist.

Wie wechsele ich den Aqua Prima-Filter?

Packen Sie den neuen Filter aus, stellen Sie das Datum auf den aktuellen Monat ein, setzen Sie ihn in den leeren Tank, füllen Sie ihn mit kaltem Wasser und lassen Sie ihn 30 Minuten einweichen. Gehen Sie dann im Menü 'Wassereinstellungen' zu 'Wasserfilter' und wählen Sie 'Neuen Wasserfilter befüllen', folgen Sie den Anweisungen zum Spülen des Kreislaufs.

Wie bereite ich einen Cappuccino mit der Dampfdüse zu?

Füllen Sie eine Tasse zu 1/3 mit kalter Milch. Wählen Sie Dampf, drehen Sie den Dampfknopf, tauchen Sie die Düse in die Milch und schäumen Sie sie auf, indem Sie die Tasse bewegen. Wenn die Milch heiß ist, stoppen Sie den Dampf. Stellen Sie die Tasse unter die Brühgruppe und brühen Sie einen Espresso. Reinigen Sie die Düse nach Gebrauch.

Was tun, wenn sich die Maschine nicht einschaltet?

Überprüfen Sie, ob der Hauptschalter auf der Rückseite auf ON steht, ob der Netzstecker eingesteckt ist und funktioniert. Wenn nichts passiert, ziehen Sie den Netzstecker und wenden Sie sich an ein autorisiertes Servicecenter. Versuchen Sie nicht, selbst Reparaturen durchzuführen.

BEDIENUNGSANLEITUNG TALEA TOUCH SAECO

TECHNISCHE GEGEVENS 39

VEILIGHEIDSVOORSCHRIFTEN 40

2 WICHTIGE VORSICHTSMASSNAHMEN

KAFFEEMÜHLE EINSTELLEN

Bitte lesen Sie diese Bedienungsanleitung und die Sicherheitsvorschriften vor Verwendung

des Gerätes aufmerksam durch.

WICHTIGE VORSICHTSMASSNAHMEN 2

GERÄT 4

ZUBEHÖR 4

ANSCHLUSS 5

EINSCHALTEN DER MASCHINE 5

DIE SPRACHE EINSTELLEN 6

HÖHENEINSTELLUNG DER ABTROPFSCHALE 9

MAHLWERKEINSTELLUNGEN 9

PRODUKTAUSGABE 10

ESPRESSO / KAFFEE / GROSSER KAFFEE 10

GETRÄNKEAUSGABE MIT GEMAHLENEM KAFFEE 11

HEISSWASSERAUSGABE 12

DAMPFAUSGABE 13

CAPPUCCINO 14

MILK ISLAND (OPTIONAL) 15

GETRÄNKEPROGRAMMIERUNG 16

MENÜ GETRÄNKEPROGRAMMIERUNG 16

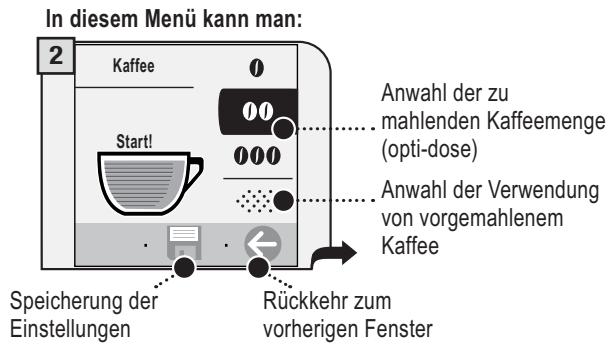

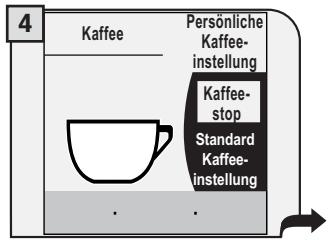

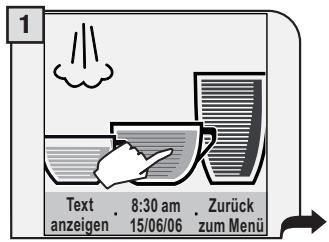

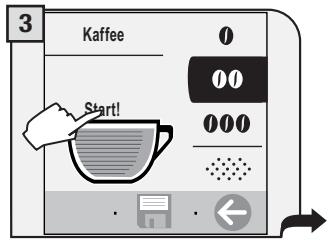

PROGRAMMIERUNG ESPRESSO / KAFFEE / GROSSER KAFFEE 17

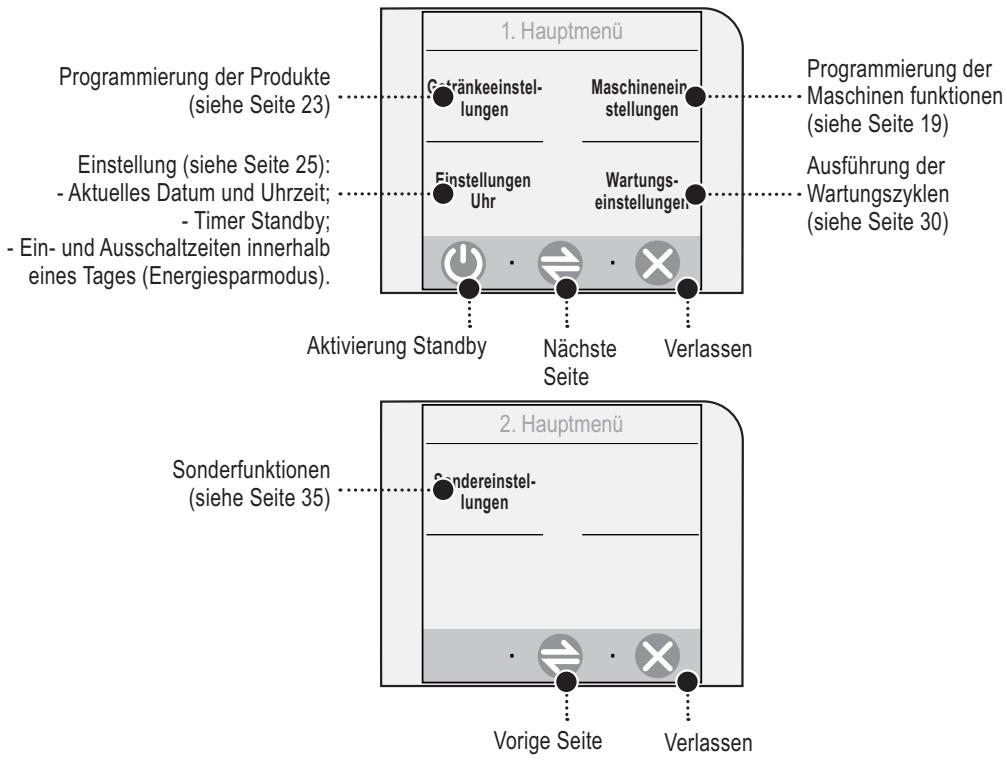

PROGRAMMIERUNG DER MASCHINE 18

MENÜ „SPRACHE“ 19

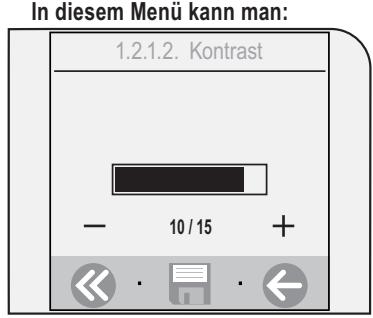

MENÜ „KONTRAST“ 19

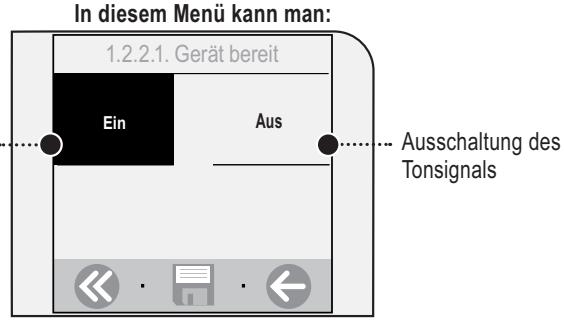

MENÜ „MASCHINE BEREIT“ 20

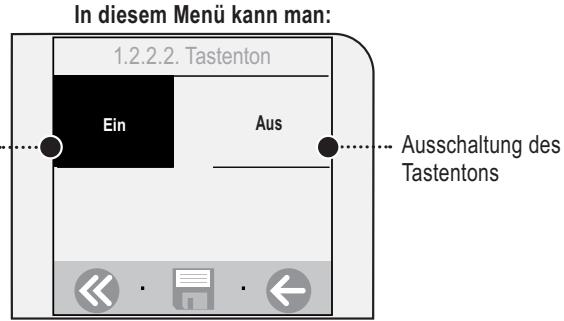

MENÜ „TASTENTON“ 20

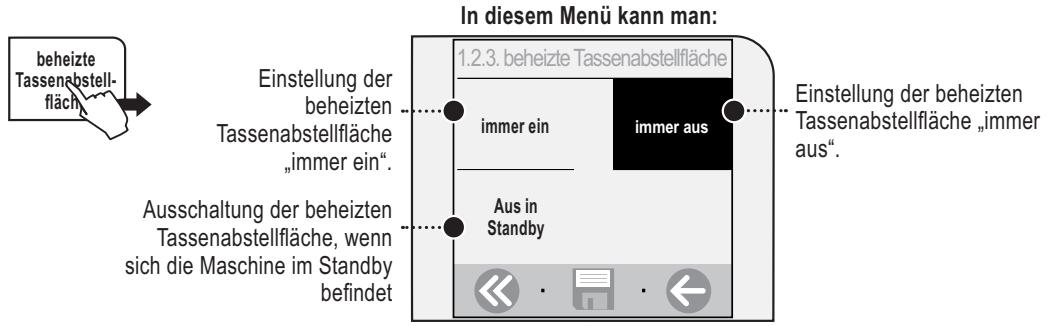

MENÜ „BEHEIZTE TASSENABSTELLFLÄCHE“ 20

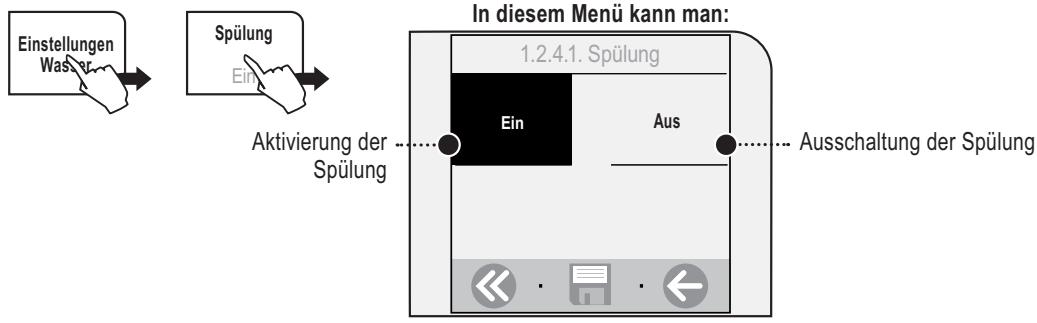

MENÜ „SPÜLUNG“ 21

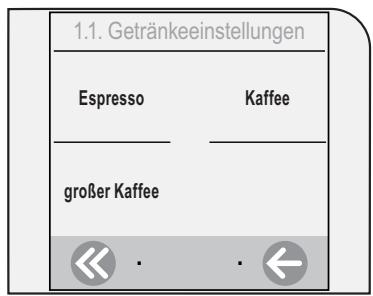

EINSTELLUNGEN GETRÄNK 23

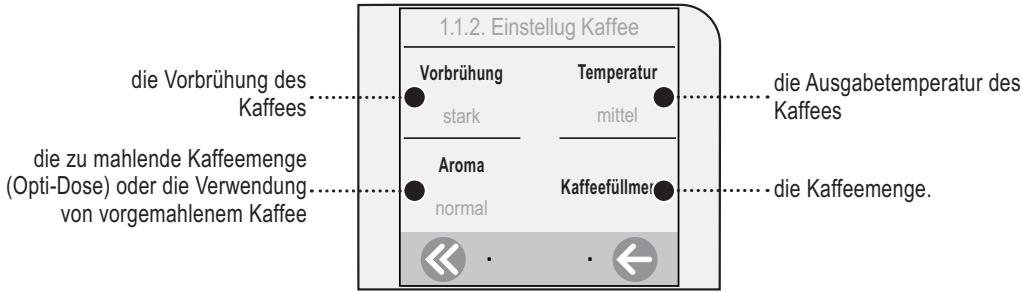

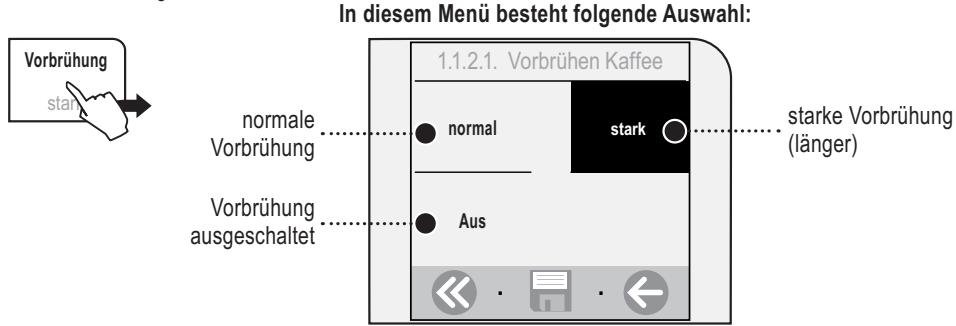

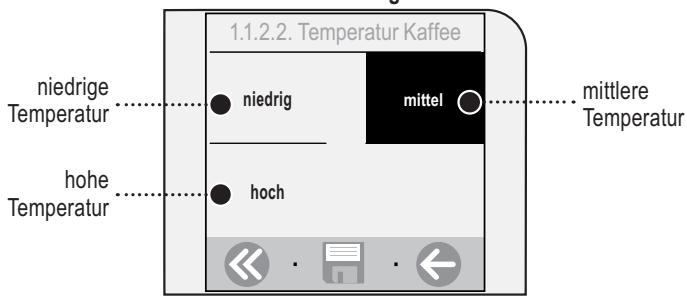

EINSTELLUNG „VORBRÜHUNG“ 23 REGULIERUNG TEMPERATUR KAFFEE 24 EINSTELLUNG „OPTI-DOSE“ FÜR DIE KAFFEEAUSGABE 24 EINSTELLUNG WASSERMENGE FÜR DIE KAFFEEAUSGABE 24

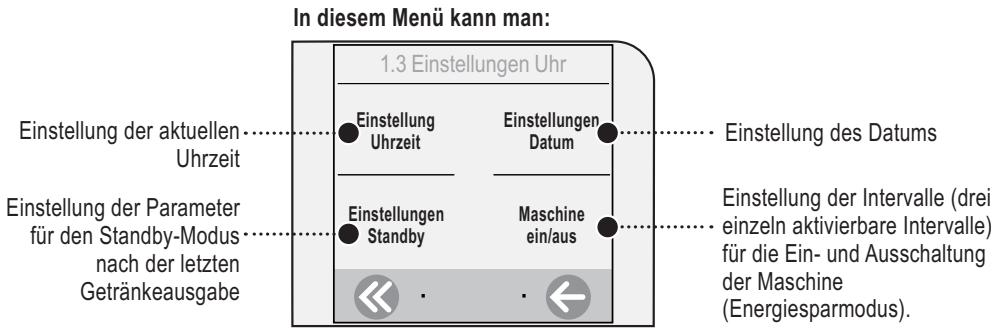

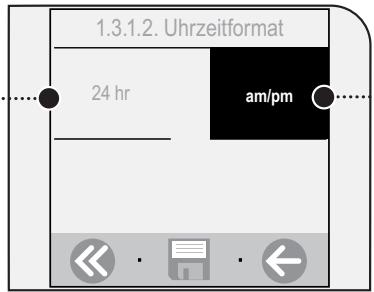

EINSTELLUNGEN UHR 25

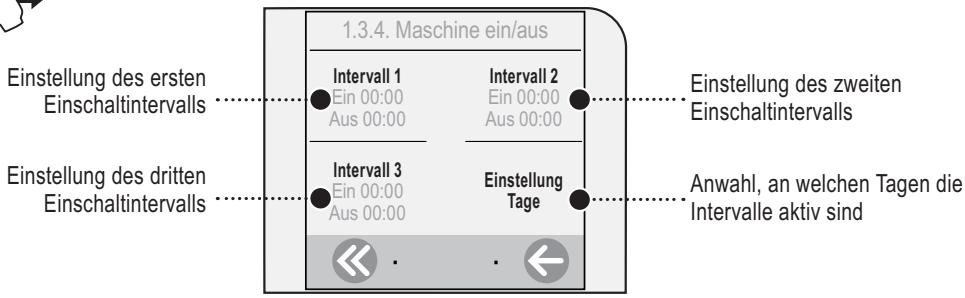

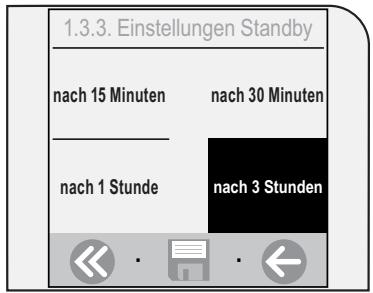

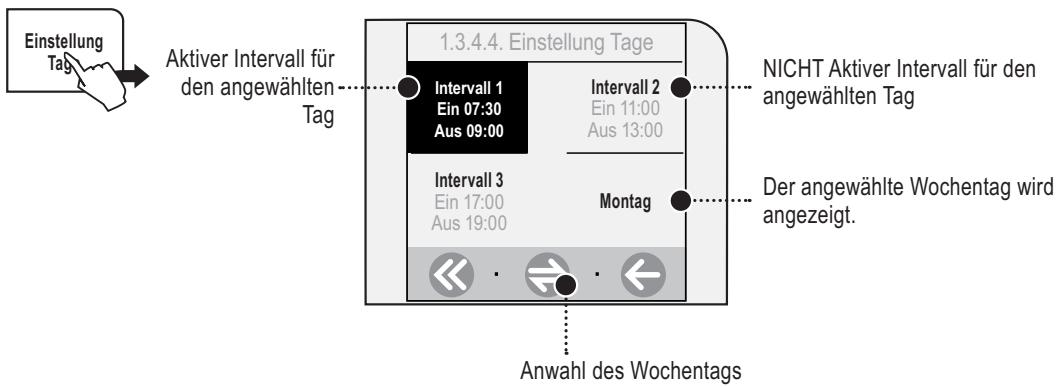

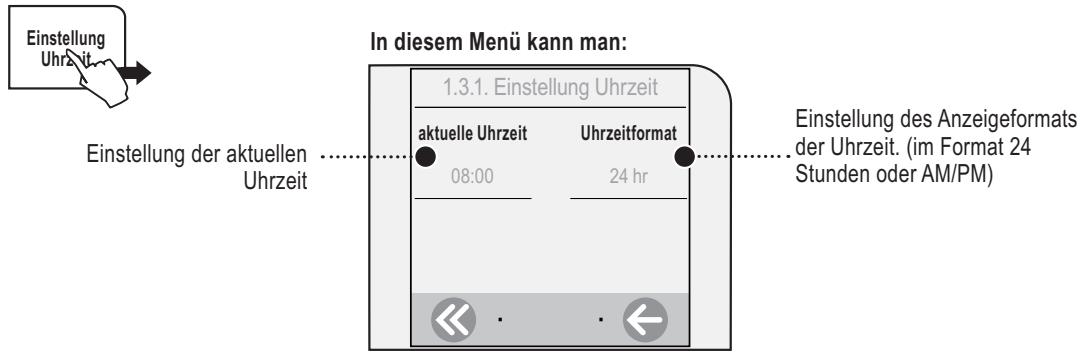

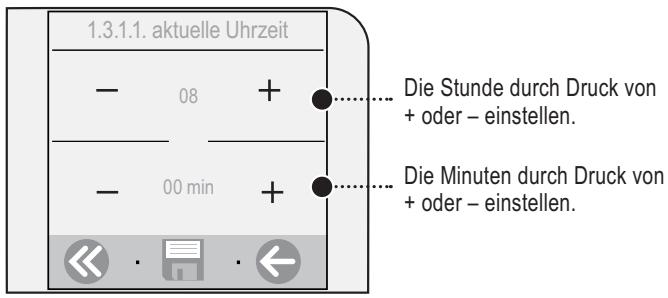

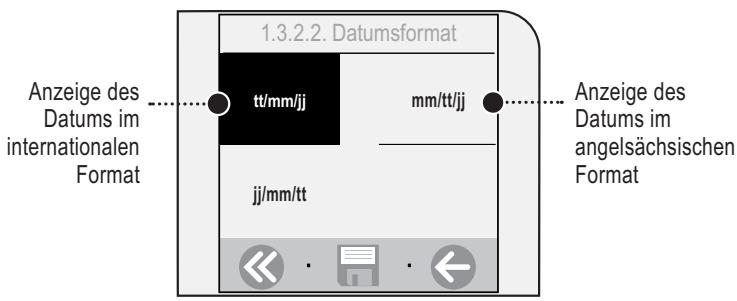

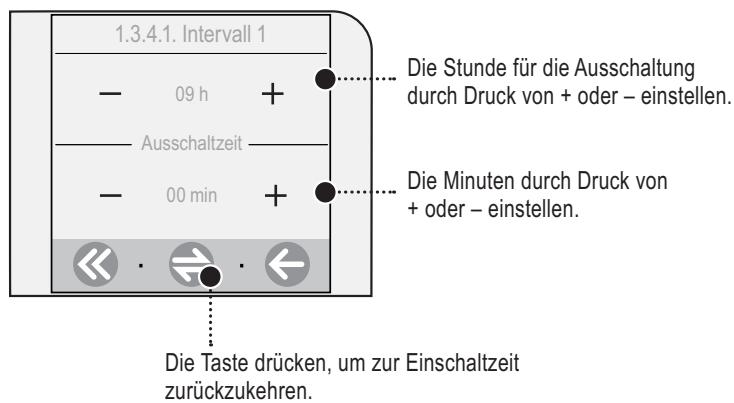

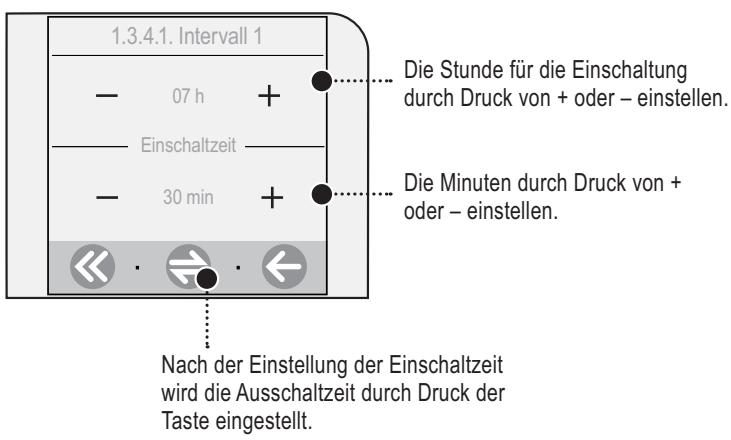

EINSTELLUNGEN UHRZEIT 25 EINSTELLUNGEN DATUM 26 EINSTELLUNG STANDBY 27 MASCHINE EIN/AUS 28

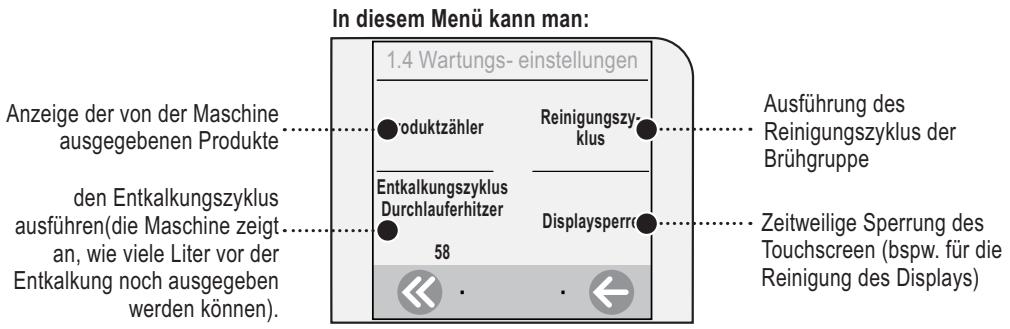

WARTUNGSEINSTELLUNGEN 30

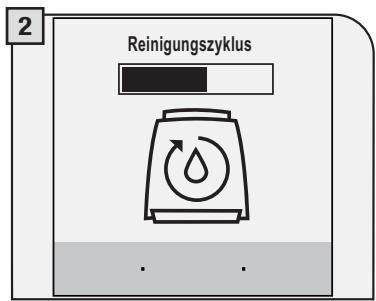

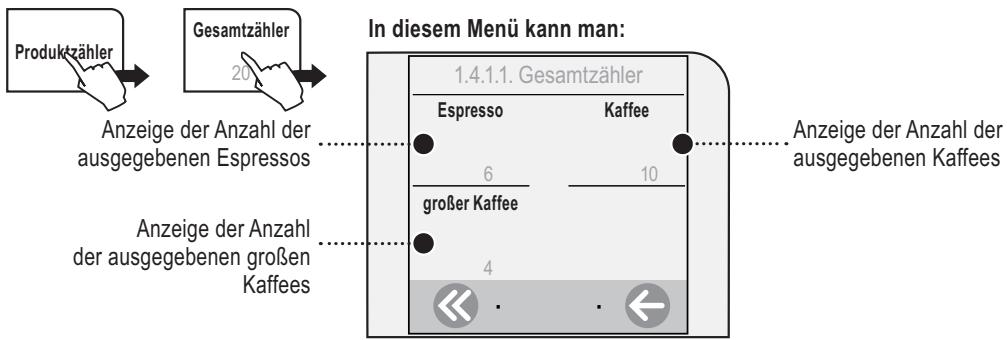

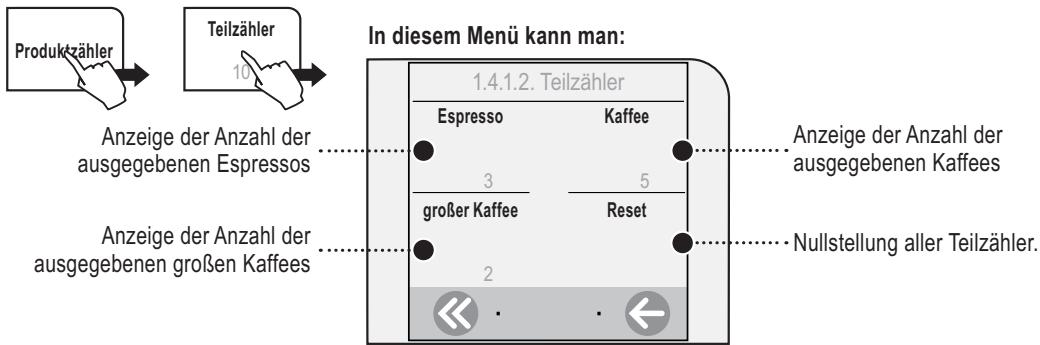

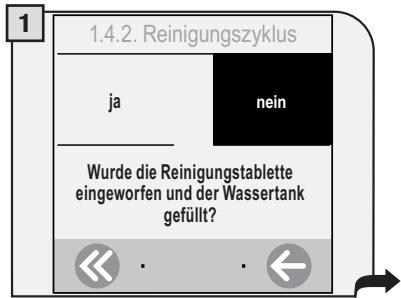

MENÜ „GESAMTZÄHLER“ 30 MENÜ „TEILZÄHLER“ 30 MENÜ „REINIGUNGSZYKLUS“ 31 MENÜ „ENTKALKUNGSZYKLUS DURCHLAUFERHITZER“ 32 MENÜ „DISPLAYSPERRE“ 34

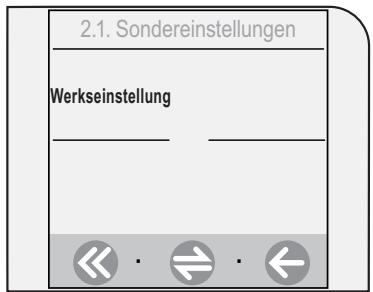

SONDEREINSTELLUNGEN 35

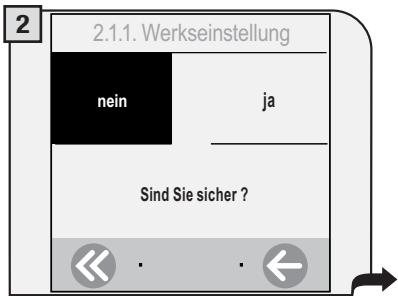

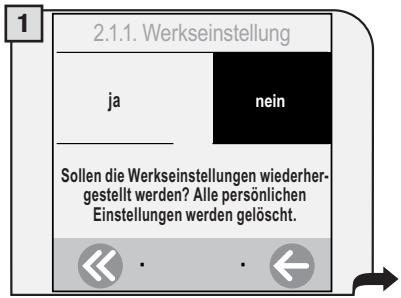

WERKSEINSTELLUNG 35

REINIGUNG UND WARTUNG 36

ALLGEMEINE REINIGUNG DER MASCHINE 36 REINIGUNG DER BRÜHGRUPPE 37

FEHLERCODES 38

TECHNISCHE DATEN 39

SICHERHEITSVORSCHRIFTEN 40

2 WICHTIGE VORSICHTSMASSNAHMEN

Bei der Verwendung von Elektrogeräten ist es verbindlich, sich an Vorsichtsmaßnahmen zu halten, um die Gefahr von Bränden, elektrischen Schlägen und Unfällen zu vermeiden.

• Alle Anweisungen und Informationen in diesem oder jedem anderen in der Verpackung enthaltenen Heft aufmerksam durchlesen, bevor der Kaffeevollautomat eingeschaltet oder benutzt wird.
• Keine heißen Flächen berühren.
• Netzkabel, Stecker oder das Maschinengehäuse nicht in Wasser oder andere Flüssigkeiten tauchen, um Brände, elektrische Schläge und Unfälle zu vermeiden.
• Im Beisein von Kindern den Kaffeevollautomaten mit besonderer Vorsicht handhaben.
• Den Stecker aus der Steckdose ziehen, sobald die Maschine nicht mehr benutzt oder gereinigt wird und wenn Teile entnommen oder eingesetzt werden. Das Gerät vor dem Reinigen abkühlen lassen.
• Keine kaputten oder defekten Geräte oder Geräte mit beschädigtem Netzkabel oder -stecker verwenden. Das schadhafte Gerät beim nächsten Händler oder Kundendienst prüfen, reparieren oder neu einstellen lassen.
• Die Verwendung von nicht vom Hersteller empfohlenem Zubehör kann Brände, elektrische Schläge und Unfälle verursachen.
• Den Kaffeevollautomaten nicht im Freien verwenden.
• Das Kabel nicht über die Tischkante hängen lassen oder heiße Flächen berühren.
• Den Kaffeevollautomaten nicht in der Nähe von heißen Küchenherden oder Backöfen verwenden.
• Bevor der Netzstecker gezogen wird, muss das Gerät ausgeschaltet sein. Die Maschine nur im Haushalt verwenden.
• Bei Verwendung von freiem Dampf mit äußerster Vorsicht verfahren.

HINWEIS

Dieser Kaffeevollautomat wurde ausschließlich für den Haushalt entwickelt. Sämtliche Eingriffe, mit Ausnahme der Reinigung oder Wartung, dürfen ausschließlich durch den autorisierten Saeco Kundendienst vorgenommen werden. Das Gerät nicht ins Wasser tauchen. Reparaturen dürfen nur durch Fachpersonal des autorisierten Kundendienstes erfolgen.

• Sicherstellen, dass die auf dem Typenschild des Geräts angegebene Spannung mit der Ihres Netzanschlusses übereinstimmt.
• Nie heißes Wasser in den Wasserbehälter füllen. Ausschließlich kaltes Wasser verwenden.
• Während des Betriebs nie die heißen Teile der Maschine berühren.
• Keine Schleif- oder Scheuermittel zum Reinigen verwenden. Es genügt ein feuchtes, weiches Tuch.

HINWEISE ZUM NETZKABEL

• Das mitgelieferte Netzkabel ist relativ kurz, damit es sich nicht verdrehen kann oder Sie darüber stolpern. Längere Netzkabel können verwendet werden, jedoch sollte man dabei mit größter Vorsicht vorgehen.
• Sollte ein längeres Netzkabel verwendet werden, Folgendes überprüfen:

a. Entsprechen die auf dem Verlängerungskabel vermerkte Spannung und der Strom denen des Kaffeevollautomaten?

b. Hat das Netzkabel einen Stecker mit Schutzleiteranschluss, der den geltenden Vorschriften entspricht? c. Das Netzkabel darf nicht am Tisch herunterhängen, Sie könnten darüber stolpern.

• Keine Mehrfachsteckdosen verwenden.

ALLGEMEINES

Der Kaffeevollautomat eignet sich für die Zubereitung von Kaffeebohnen und ist mit einer Vorrichtung für die Dampf- und die Heißwasserausgabe ausgestattet.

Das Gehäuse der Maschine hat ein elegantes Design und ist für den Hausgebrauch konzipiert worden, nicht aber für den Dauergebrauch bei professionellen Anwendungen.

Achtung: In folgenden Fällen wird für eventuelle Schäden keine Haftung übernommen:

• Unsachgemäßer und nicht vom Hersteller vorgesehener Einsatz der Maschine;
• Reparaturen, die nicht von den autorisierten Servicestellen durchgeführt wurden;
• Änderungen am Netzkabel;
• Änderungen an Bauteilen der Maschine;
• Benutzung von nicht originalen Ersatz- und Zubehörteilen.
• Nicht ausgeführte Entkalkung und Transport der Maschine bei Umgebungstemperaturen unter 0°C .

IN ALL DIESEN FÄLLEN ERLISCHT DIE GARANTIE.

ALLE FÜR DIE SICHERHEIT DES BENUTZERS WICHTIGEN HINWEISE SIND MIT EINEM WARNDREIECK GEKENNZEICHNET. DIESE HINWEISE SIND ZU BEACHTEN, UM VERLETZUNGEN UND SCHÄDEN ZU VERMEIDEN.

GEBRAUCH DIESER BEDIENUNGSANLEITUNG

Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf und legen Sie sie der Maschine immer bei, wenn diese von Dritten benutzt wird. Für weitere Informationen oder bei Problemen wenden Sie sich bitte an die autorisierten Kundendienststellen.

DIESE BEDIENUNGSANLEITUNG SOLLTE STETS AUFBEWAHRT WERDEN.

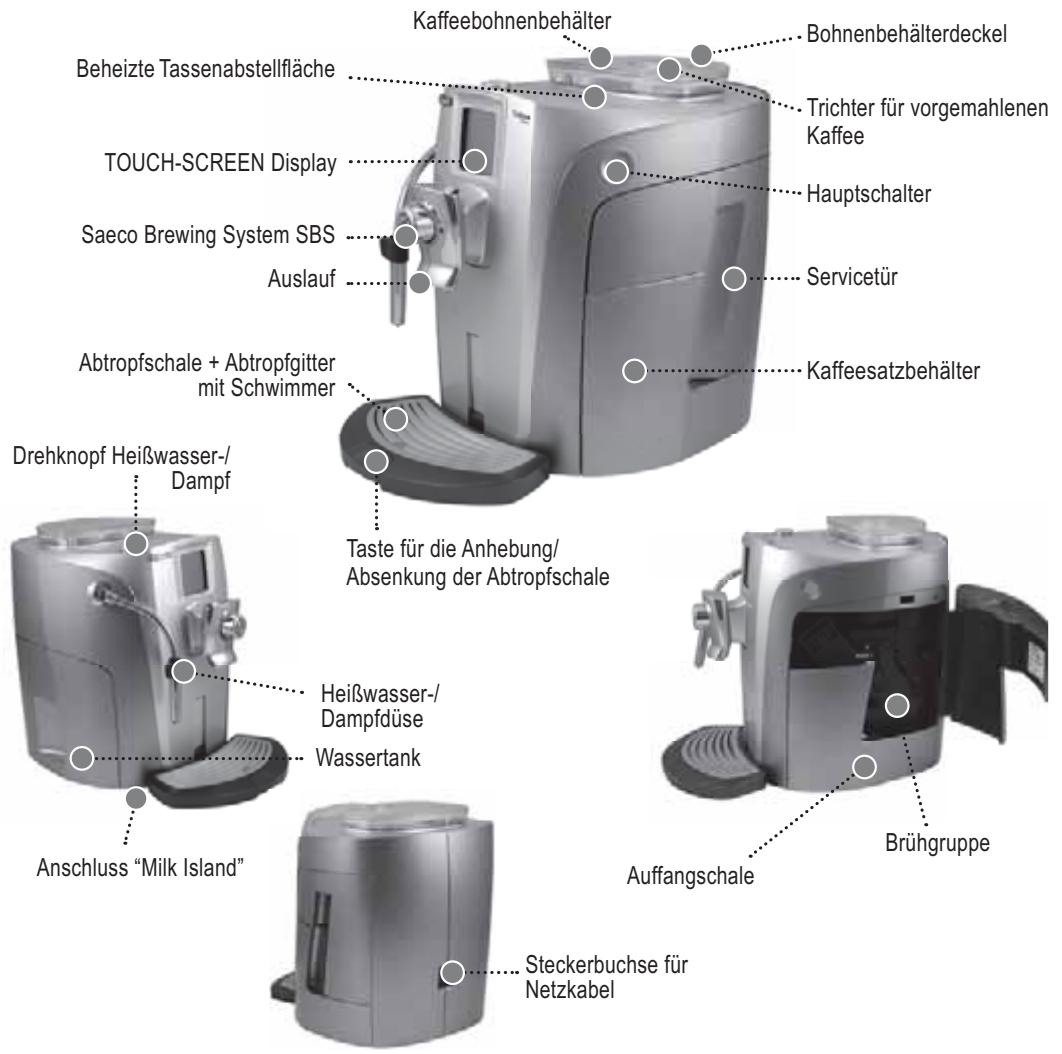

GERÄT

ZUBEHÖR

Filter "Aqua Prima"

Messlöffel für vorgemahlenen Kaffee

Streifen für Wasserhärtetest

Reinigungspinsel

Schlüssel für die Einstellung des Mahlgrades

Netzkabel

EINSCHALTEN DER MASCHINE

Sicherstellen, dass der Hauptschalter ausgeschaltet ist. Die Spannungsangaben der Maschine, die auf dem Typenschild im unteren Bereich aufgeführt sind, mit dem vorhandenen Stromanschluss vergleichen.

Den Deckel des Kaffeebehälters abnehmen und den Behälter mit Kaffeebohnen befüllen.

Den Deckel zum Schließen bis zum Anschlag nach unten drücken.

Den Wassertank herausnehmen. Es wird empfohlen, den Wasserfilter „Aqua Prima“ zu installieren (siehe Seite 7).

Den Behälter mit frischem Trinkwasser füllen; die Markierung für den maximal erlaubten Füllstand nicht überschreiten. Anschließend den Behälter wieder einsetzen.

Den Netzstecker in den vorgesehenen Anschluss auf der Maschinenrückseite, das andere Ende in eine geeignete Steckdose (siehe Typenschild) einstecken.

Ein Gefäß unter die Heißwasserausstellung stellen.

Den Hauptschalter auf „Ein“ stellen.

Nach Abschluss der Aufheizphase führt die Maschine die Entlüftung und einen Spülzyklus der internen Systeme durch. Dabei wird eine kleine Wassermenge ausgegeben. Abwarten, bis dieser Zyklus automatisch beendet wird. Für die Ein-/Ausschaltung der Spülfunktion siehe Seite 21. Nachfolgend wird die Bildschirmseite für die Ausgabe der Produkte angezeigt. Siehe Seite 8.

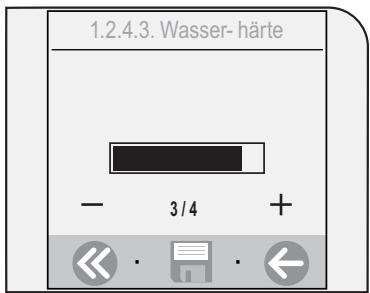

ZUM EINSTELLEN DER WASSERHÄRTE SIEHE „MENÜ WASSERHÄRTE“ AUF SEITE 22.

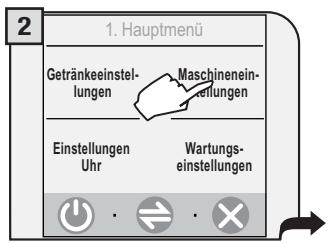

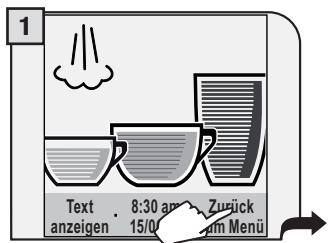

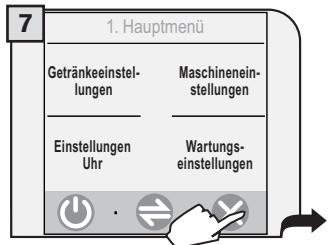

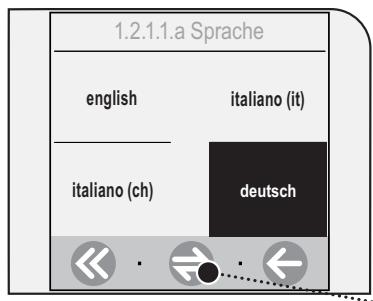

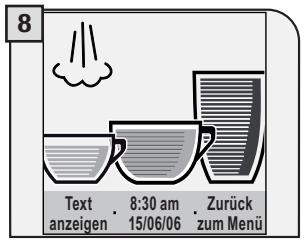

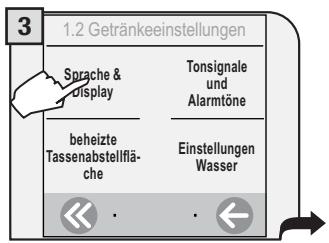

DIE SPRACHE EINSTELLEN

Mit dieser Einstellung können die Maschinenparameter so eingestellt werden, dass der ausgegebene Kaffee an die jeweiligen Geschmackspräferenzen des Benutzerlandes angepasst wird. Durch die Auswahl der Sprache erfolgt die Einstellung der landesspezifischen Parameter.

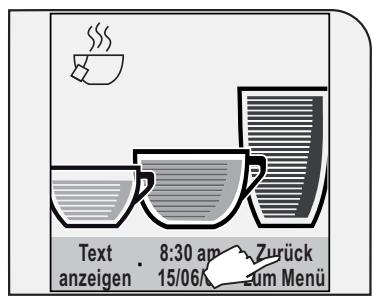

"Zurück zum Menü" drücken.

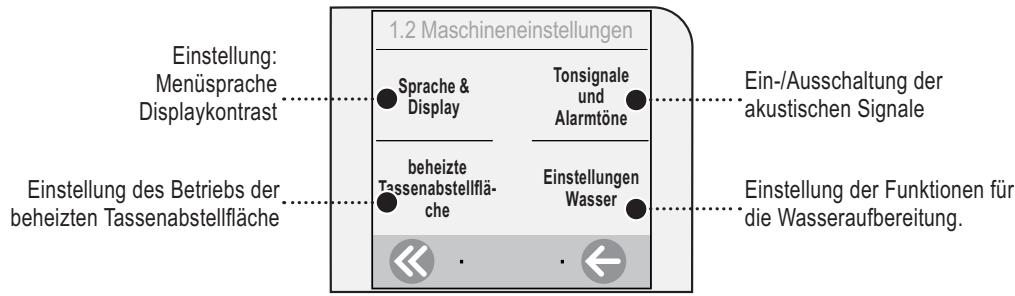

"Maschineneinstellungen" drücken.

"Sprache & Display" drücken.

"Sprache" drücken.

Soweit erforderlich, die Taste drücken, um die gewünschte Sprache anzuzeigen. Die Sprache auswählen.

Die Taste drücken.

Die Taste drücken.

Die Maschine ist betriebsbereit.

Die Uhrzeit und das Datum der Maschine einstellen, wie auf Seite 25 gezeigt.

Um die Qualität des verwendeten Wassers zu verbessern und um die Lebensdauer des Geräts zu verlängern, wird die Installation des Wasserfilters "Aqua Prima" empfohlen. Anschließend das Aktivierungsprogramm des Wasserfilters starten (siehe Programmierung). Nach dieser Einstellung meldet die Maschine dem Benutzer, wenn der Filter ausgewechselt werden muss.

Den Wasserfilter „Aqua Prima“ auspacken. Das Datum auf den laufenden Monat einstellen.

Den Filter in den leeren Tank einsetzen (siehe Abbildung). Bis zum Anschlag drücken.

Den Wasserbehälter mit frischem Trinkwasser füllen. Den Filter 30 Minuten lang im vollen Tank einweichen lassen, um eine korrekte Aktivierung zu gewährleisten.

Ein Gefäß unter die Heißwasser-/Dampfdüse stellen.

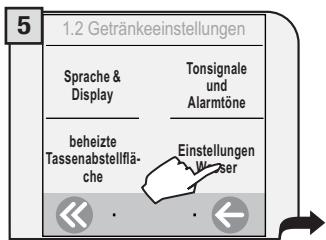

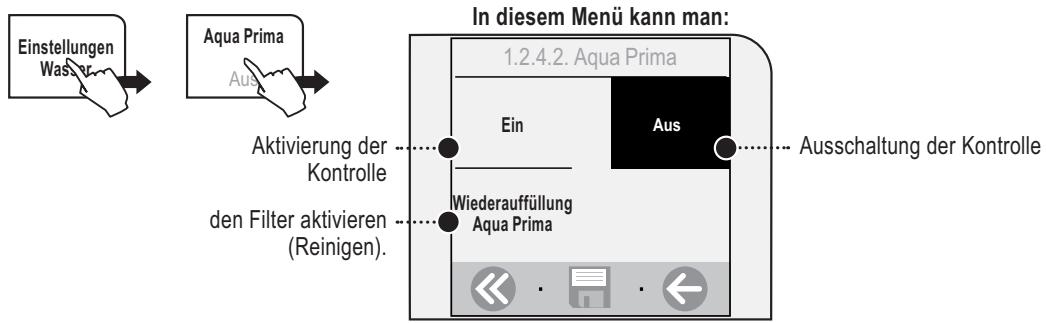

Die Programmierung öffnen (siehe S. 18 und 19). "Einstellungen Wasser" drücken.

"Aqua Prima" drücken.

"Wiederauffüllung Aqua Prima" drücken.

Die Taste drücken, um den Einsatz des neuen Wasserfilters zu bestätigen.

Den Drehknopf bis zur Markierung drehen. Die Heißwasserausgabe beginnt.

Nachdem die Maschine den Vorgang abgeschlossen hat, erscheint die Anzeige "Dampfdrehknopf schließen". Den Drehknopf wieder in die Ruhestellung drehen (●). Sollte dies erforderlich sein, den Wassertank füllen. Auf diese Weise ist das Gerät nun betriebsbereit und die Kontrolle des Wasserfilters Aqua Prima ist aktiviert (siehe S. 21).

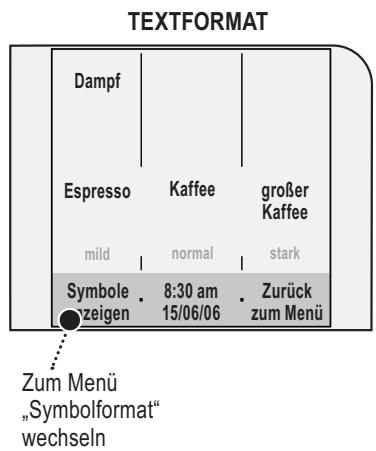

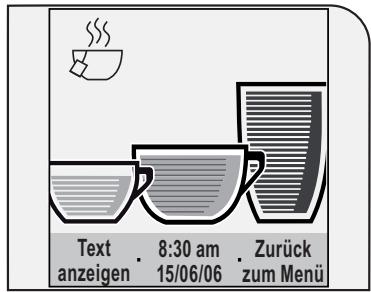

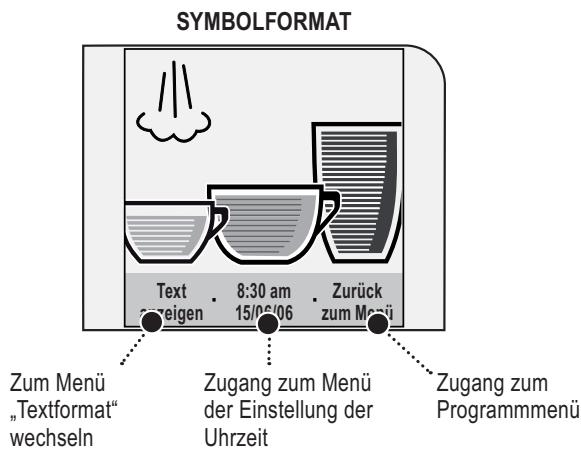

Es besteht die Möglichkeit, die Displayanzeige einzustellen und zwischen „Symbolformat" und „Textformat" zu wählen.

• Um den gewünschten Kaffee auszugeben, wird das entsprechende Symbol auf dem Display gedrückt. Die Maschine führt alle notwendigen Vorgänge automatisch durch.
• Für die Ausgabe von 2 Tassen zweimal nacheinander auf das Symbol drücken.

zweimal drücken

(OPTI-DOSE) ANGABE MENGE GEMAHLENER KAFFEE

Die Farbintensität des Symbols gibt die für die Zubereitung des Produktes zu mahlende Kaffeemenge an. Je höher die Kaffeemenge ist, die gemahlen wird, desto stärker ist der ausgegebene Kaffee.

mild

mittel

stark

Wenn die Maschine für die Verwendung von vorgemahlenem Kaffee oder ein Produkt individuell programmiert wird, erscheint das Symbol entweder auf andere Weise und/oder es wird mit einem Sternchen versehen (siehe Abschnitte für die Programmierung der Getränke).

vorgemahlen

Individualprogrammierung

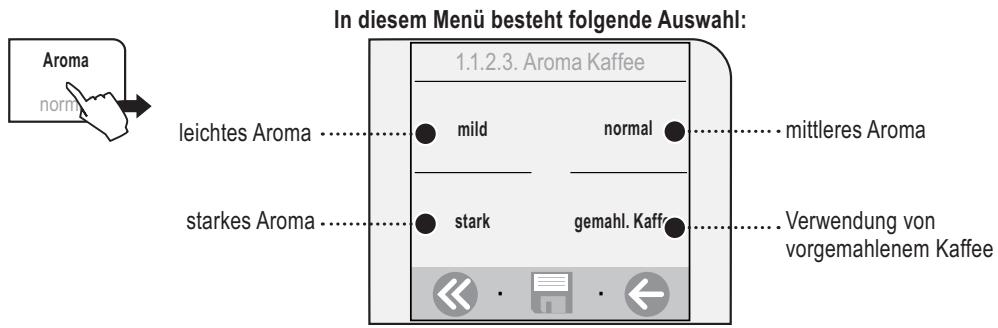

AROMA DES KAFFEES

Das Saeco Brewing System SBS wurde entwickelt, um dem Kaffee das gewünschte Aroma und die richtige Geschmacksintensität zu verleihen. Eine einfache Drehung des Reglers und schon bekommt der Kaffee den Charakter, der dem persönlichen Geschmack am besten entspricht.

SAECO BREWING SYSTEM SBS

Zum Einstellen des Aromas des ausgegebenen Kaffees. Die Einstellung kann auch während der Kaffeeausgabe erfolgen. Diese Einstellung wirkt sich unmittelbar auf die angewählte Ausgabe aus.

MITTELSTARKES AROMA

MILDES AROMA

KRAFTIGES AROMA

HÖHENEINSTELLUNG DER ABTROPFSCHALE

Die Höhe der Abtropfschale vor der Produktausgabe entsprechend der benutzten Tassen einstellen.

Um die Schale höher zu stellen, leicht gegen den unteren Teil der Taste drücken. Um die Schale tiefer zu stellen, leicht auf den oberen Teil der Taste drücken; sobald die gewünschte Höhe erreicht ist, die Taste loslassen.

Hinweis: In der Abtropfschale befindet sich ein bernsteinfarbener Schwimmer, der darauf hinweist, dass die Schale geleert werden muss.

MAHLWERKEINSTELLUNGEN

Auf der Maschine ist eine Einstellung des Mahlgrades in gewissem Umfange möglich, um diesen an den verwendeten Kaffee anzupassen.

Den Schlüssel auf den Bolzen im Bohnenbehälter drücken und drehen. Dieser darf ausschließlich mit dem mitgelieferten Schlüssel gedreht werden.

Den Bolzen jeweils nur um eine Position drehen und 2-3 Kaffees zubereiten. Lediglich auf diese Weise ist die Änderung des Mahlgrades zu bemerken.

Die Markierungen im Inneren des Kaffeebehälters geben den eingestellten Mahlgrad an.

DIE KAFFEEAUSGABE KANN JEDERZEIT DURCH ERNEUTEN DRUCK DER TASTE «KAFFEESTOP» UNTERBROCHEN WERDEN.

DER DAMPF KANN HOHE TEMPERATUREN ERREICHEN: VERBRENNUNGSGEFAHR! DIREKTE BERÜHRUNG VERMEIDEN.

Bei der Ausgabe von 2 Tassen gibt die Maschine die erste Hälfte der eingestellten Kaffeemenge aus und unterbricht dann die Ausgabe kurz, um die zweite Kaffeeportion zu mahlen. Anschließend wird die Kaffeeausgabe fortgesetzt und beendet.

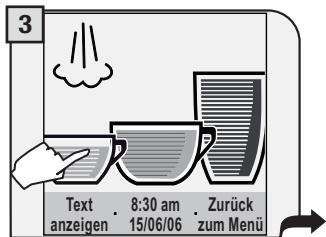

ESPRESSO / KAFFEE / GROSSER KAFFEE

Hier wird gezeigt, wie ein Espresso ausgegeben wird. Für die Zubereitung einer anderen Kaffeeart wird diese durch Druck des entsprechenden Symbols angewählt. Tassen passender Größe wählen, damit der Kaffee nicht überläuft.

Für die Ausgabe von Espressos 1 oder 2 Tassen aufstellen.

Für die Ausgabe von Kaffees oder von großen Kaffees 1 oder 2 Tassen aufstellen.

Ein Produkt auswählen und das entsprechende Symbol auf dem Display für 1 Tasse einmal und für 2 Tassen zweimal drücken.

Die Maschine beginnt mit dem Mahlen der eingestellten Kaffeemenge.

Die Ausgabe des angewählten Getränks beginnt.

Die Maschine beendet die Kaffeeausgabe automatisch nach Erreichen der werkseitig eingestellten Tassenfüllmenge. Die Füllmengen können individuell programmiert werden, siehe Seite 16.

GETRÄNKEAUSGABE MIT GEMAHLENEM KAFFEE

Mit dieser Maschine können gemahlener Kaffee und koffeinfreier Kaffee verwendet werden. Der vorgemahlene Kaffee wird in den dafür vorgesehenen Behälter gefüllt, der sich neben dem Kaffeebohnenbehälter befindet. In diesen Behälter darf nur gemahlener Kaffee für Espressomaschinen gefüllt werden, keinesfalls Bohnenkaffee oder löslicher Kaffee (siehe Kapitel „Getränkeprogrammierung“, Seite 16).

ACHTUNG: FÜLLEN SIE VORGEMAHLENEN KAFFEE ERST DANN IN DEN BEHÄLTER, WENN EIN PRODUKT MIT DIESER ART VON KAFFEE AUSGEGEBEN WERDEN SOLL.

FÜLLEN SIE JEWEILS NUR EINEN MESSLÖFFEL GEMAHLENEN KAFFEE EIN. MIT DIESER FUNKTION BESTEHT NICHT DIE MÖGLICHKEIT, ZWEI TASSEN KAFFEE GLEICHZEITIG AUSZUGEBEN.

Im nachfolgend dargestellten Beispiel wird die Ausgabe eines Kaffees unter Verwendung von vorgemahlenem Kaffee gezeigt. Die individuelle Entscheidung, vorgemahlenen Kaffee zu verwenden, wird auf dem Display mit einem Sternchen auf dem gewählten Getränk angezeigt.

Für die Ausgabe eines Kaffees eine Tasse aufstellen.

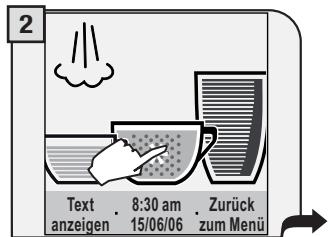

Nach dem Drücken der entsprechenden Taste erscheint folgende Anzeige auf dem Display:

Die Displayanzeige erinnert den Benutzer daran, gemahlenen Kaffee in den entsprechenden Behälter einzufüllen.

Gemahlenen Kaffee mit dem mitgelieferten Messlöffel in den entsprechenden Behälter einfüllen.

Für die Ausgabe die Taste "Start" drücken.

Die Ausgabe des angewählten Getränks beginnt.

Hinweis:

• Wird die Ausgabe nicht innerhalb von 30 Sekunden nach Erscheinen der Displayanzeige (3) gestartet, kehrt die Maschine zum Hauptmenü zurück und entleert den eventuell eingefüllten gemahlenen Kaffee in den Kaffeesatzbehälter.
• Wenn kein vorgemahlener Kaffee in den Behälter eingefüllt wurde, erfolgt lediglich die Ausgabe von Wasser.
• Ist die Portion zu groß oder werden 2 oder mehrere volle Messlöffel eingefüllt, gibt die Maschine das Produkt nicht aus und der eingefüllte Kaffee wird in den Kaffeesatzbehälter entleert.

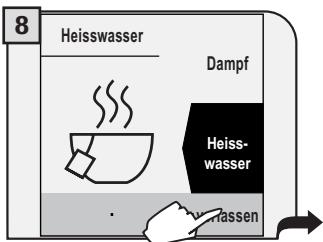

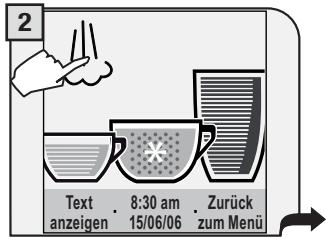

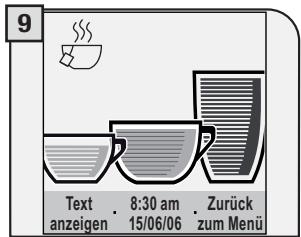

HEISSWASSERAUSGABE

ZU BEGINN DER AUSGABE KANN DAS HEISSE WASSER SPRITZEN. HIERBEI BESTEHT VERBRENNUNGSGEFAHR. DIE DÜSE FÜR DIE AUSGABE VON HEISSEM WASSER/DAMPF KANN HOHE TEMPERATUREN ERREICHEN: DIREKTE BERÜHRUNG VERMEIDEN. NUR AM ENTSPRECHENDEN GRIFF ANFASSEN.

Ein Gefäß unter die Heißwasserdüse stellen.

Auf das Symbol drücken.

Die Ausgabe von Heißwasser anwählen.

Den Drehknopf bis zur Markierung drehen.

Warten, bis die gewünschte Wassermenge ausgegeben wurde.

Nach Ausgabe der gewünschten Menge den Drehknopf bis in die Ruheposition (●) drehen.

Die Taste „Verlassen“ drücken, um zum Hauptmenü zurückzukehren.

Hinweis: wird auf dem Display bereits das Symbol des Heißwassers angezeigt, so kann die Heißwasserausgabe durch einfache Drehung des Drehknopfes erfolgen, wie unter Punkt 4 gezeigt.

DAMPFAUSGABE

ZU BEGINN DER AUSGABE KANN DAS HEISSE WASSER SPRITZEN. HIERBEI BESTEHT VERBRENNUNGSGEFAHR. DIE DÜSE FÜR DIE AUSGABE VON HEISSEM WASSER/DAMPF KANN HOHE TEMPERATUREN ERREICHEN: DIREKTE BERÜHRUNG VERMEIDEN. NUR AM ENTSPRECHENDEN GRIFF ANFASSEN.

Ein Gefäß mit dem zu erwärmenden Getränk unter die Dampfdüse stellen.

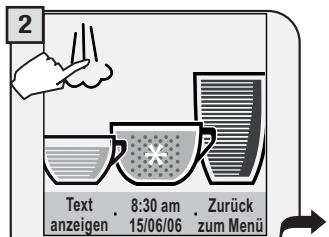

Auf das Symbol drücken.

Die Dampfausgabe anwählen.

Den Drehknopf bis zur Markierung drehen.

Das Getränk erhitzen. Das Gefäß während des Erwärmungsvorgangs bewegen.

Nach Abschluss des Vorgangs den Drehknopf bis in die Ruheposition (●) drehen.

Die Taste „Verlassen“ drücken, um zum Hauptmenü zurückzukehren.

Nach der Ausgabe wird die Dampfdüse gereinigt, wie auf Seite 36 beschrieben.

Hinweis: Wird auf dem Display bereits das Symbol des Dampfes angezeigt, so kann die Dampfausgabe durch einfaches Drehen des Drehknopfes erfolgen, wie unter Punkt 4 gezeigt.

CAPPUCCINO

ZU BEGINN DER AUSGABE KANN DAS HEISSE WASSER SPRITZEN. HIERBEI BESTEHT VERBRENNUNGSGEFAHR. DIE DÜSE FÜR DIE AUSGABE VON HEISSEM WASSER/DAMPF KANN HOHE TEMPERATUREN ERREICHEN: DIREKTE BERÜHRUNG VERMEIDEN. NUR AM ENTSPRECHENDEN GRIFF ANFASSEN.

Eine Tasse zu 1/3 mit kalter Milch füllen.

Die Dampfausgabe anwählen (siehe Punkte 2 und 3 auf Seite 13).

Eine Tasse unter die Dampfdüse stellen.

Den Drehknopf bis zur Markierung drehen.

Die Milch aufschäumen. Die Tasse während des Erwärmungsvorgangs bewegen.

Nach Abschluss des Vorgangs den Drehknopf bis in die Ruheposition (●) drehen.

Die Taste „Verlassen“ drücken, um zum Hauptmenü zurückzukehren.

Eine Tasse unter die Ausgabe stellen.

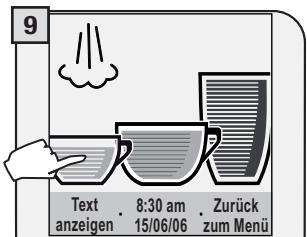

Die Taste drücken, um den Kaffee in die Tasse fließen zu lassen.

Nach der Ausgabe wird die Dampfdüse gereinigt, wie auf Seite 36 beschrieben.

Für die Ausgabe von 2 Tassen Cappuccino:

• zwei Tassen Milch aufschäumen, indem jeweils die Schritte von 1 bis 6 ausgeführt werden.
• zwei Kaffees ausgeben, indem jeweils die Schritte von 7 bis 9 ausgeführt werden (in diesem Falle das Symbol des gewünschten Kaffees zwei Mal drücken).

Mit dieser Vorrichtung, die separat erhältlich ist, können leicht und bequem köstliche Cappuccinos zubereitet werden.

Achtung: vor der Benutzung von Milk Island sollte das entsprechende Handbuch gelesen werden, in dem alle Vorsichtsmaßnahmen für einen korrekten Gebrauch aufgeführt werden. Wichtiger Hinweis: die Milchmenge im Kännchen darf nicht unter der Markierung der Mindestfüllhöhe "MIN" liegen und sie darf die Markierung der maximalen Füllmenge "MAX" nicht überschreiten. Nach der Benutzung des Milk Island müssen alle Bestandteile sorgfältig gereinigt werden. Für die Zubereitung eines optimalen Cappuccinos wird empfohlen, fettarme kalte (0 - 8°C) Milch zu verwenden.

Das Kännchen mit der gewünschten Milchmenge füllen.

Das Kännchen auf die Basis des Milk Island stellen. Überprüfen, ob die LED auf der Basis grün aufleuchtet.

Den Drehknopf bis in die Position drehen.

Abwarten, bis die Milch aufgeschäumt ist.

Nach einem Zeitraum von 2 Minuten der kontinuierlichen Dampfausgabe schaltet die Maschine automatisch ab. Um weiterhin Dampf auszugeben, wird der Drehknopf in die Position (●) und erneut in die Position gedreht.

Nachdem die gewünschte Aufschäumung erreicht ist, wird der Drehknopf in die Ruheposition (●) gedreht.

Die Karaffe am Griff anfassen und herausnehmen.

Leichte Kreisbewegungen ausführen und die Milch in die Tasse gießen.

Die Tasse mit der aufgeschäumten Milch unter den Kaffeeauslauf stellen. Den Kaffee in die Tasse fließen lassen.

MENÜ GETRÄNKEPROGRAMMIERUNG

Jedes Getränk kann dem persönlichen Geschmack entsprechend programmiert werden. Die individuelle Programmierung wird auf dem Display durch das Erscheinen eines Sternchens angezeigt.

Wenn ein Produkt individuell programmiert wurde, kann lediglich diese Kaffeeart ausgegeben werden. Um die Kaffeemenge zu ändern, muss eine neue individuelle Programmierung oder eine Rückstellung der individuellen Programmierung vorgenommen werden.

Programmierung des gewünschten Getränks:

Die Taste des entsprechenden Getränks für einen Zeitraum von zwei Sekunden gedrückt halten.

PROGRAMMIERUNG ESPRESSO / KAFFEE / GROSSER KAFFEE

Das Menü des individuell zu programmierenden Kaffees öffnen (für einen Zeitraum von 2 Sekunden auf das entsprechende Symbol drücken).

Durch Druck von Start! bereitet sich die Maschine auf die Kaffeeausgabe vor.

Wird die Taste Start! gedrückt, so muss der Ausgabezyklus zu Ende geführt werden.

Soll eine Menge Kaffee ausgegeben werden, die von den Voreinstellungen des Herstellers abweicht, so wird die Taste „Persönliche Kaffeeinstellung“ vor Beendigung des laufenden Ausgabevorgangs gedrückt. Ist die gewünschte Menge erreicht, wird „Kaffeestop“ gedrückt.

Die Maschine beginnt und beendet die Kaffeeausgabe automatisch gemäß den Standardeinstellungen.

Nach Beendigung der Ausgabe müssen die Einstellungen innerhalb eines Zeitraums von 5 Sekunden gespeichert werden.

Wird die Taste "Einstellungen speichern" nicht gedrückt, kehrt die Maschine zum Hauptmenü zurück und die individuellen Einstellungen werden nicht gespeichert.

Die Ausgabe kann ausschließlich durch Druck der Taste „Kaffeestopp“ unterbrochen werden. Wird die Taste nicht gedrückt, kann der Kaffee in der Tasse überlaufen.

Auf dem Display erscheint die Bestätigung der Speicherung und die Maschine kehrt automatisch zum Hauptmenü zurück.

EINSTELLUNG DER MASCHINE

Der Benutzer kann die Maschinenfunktionen so programmieren, dass sie an die persönlichen Bedürfnisse angepasst werden.

Die Taste „Gehe zum Menü“ drücken.

Daraufhin wird das Programmmenü geöffnet:

Nach der Einstellung aller Menüs ist eine der folgenden Optionen zu drücken:

• ←, um zur vorherigen Displayanzeige zurückzukehren, OHNE die neuen Einstellungen zu speichern;
• ✓, um die Einstellungen zu speichern;
• ✗, um zum Hauptmenü zurückzukehren, OHNE die neuen Einstellungen zu speichern.

EINSTELLUNGEN DER MASCHINE

Nach Anzahl des Menüs Maschineneinstellungen erscheint folgende Displayanzeige. Hier besteht die Möglichkeit zur Ausführung folgender Vorgänge:

MENÜ „SPRACHE“

Mit dieser Option kann die Anzeigesprache der Meldungen auf dem Display geändert werden. Die Taste „Sprache & Display“ und die Taste „Sprache“ drücken.

Diese Funktion wird zu Beginn des Handbuchs beschrieben. Die Einstellung ist von wesentlicher Bedeutung für die korrekte Einstellung der Maschinenparameter unter Berücksichtigung des jeweiligen Betreiberlandes.

Anzeige der anderen verfügbbaren Sprachen.

MENÜ „KONTRAST“

Mit dieser Option kann der korrekte Displaykontrast eingestellt werden. Die Taste „Sprache & Display“ und die Taste „Kontrast“ drücken.

Einstellung des Kontrasts durch Drücken von + oder -

MENÜ „MASCHINE BEREIT“

Mit dieser Funktion kann die Absetzung eines Tonsignals bei betriebsbereiter Maschine ein-/ausgeschaltet werden. Die Taste „Tonsignale und Alarmtöne“ und die Taste „Gerät bereit“ drücken.

Aktivierung des Tonsignals

MENÜ „TASTENTON“

Mit dieser Funktion kann die Absetzung eines Tonsignals bei Druck einer Taste ein-/ausgeschaltet werden. Die Taste „Tonsignale und Alarmtöne“ und die Taste „Tastenton“ drücken.

Aktivierung des Tastentons

MENÜ „BEHEIZTE TASSENABSTELLFLÄCHE“

Einstellung des Betriebs der beheizten Tassenabstellfläche, die sich im oberen Maschinenbereich befindet. Die Taste „beheizte Tassenabstellfläche“ drücken.

MENÜ „SPÜLUNG“

Reinigung der internen Leitungen, um eine Getränkeausgabe ausschließlich mit frischem Wasser zu gewährleisten. Die Aktivierung dieser Funktion wurde vom Hersteller voreingestellt. Hinweis: Dieser Spülvorgang wird bei jeder Einschaltung der Maschine nach der Aufheizphase durchgeführt. Die Taste „Einstellungen Wasser“ und die Taste „Spülung“ drücken.

MENÜ „AQUA PRIMA“

Ein-/Ausschaltung des Hinweises für den Austausch des Filters "Aqua Prima". Durch die Einschaltung dieser Funktion weist die Maschine den Benutzer darauf hin, dass der Filter ausgetauscht werden muss. Die Taste „Einstellungen Wasser" und die Taste „Aqua Prima" drücken.

Wichtiger Hinweis.

Diese Einstellung reguliert automatisch die Parameter, die dem Benutzer eine korrekte Wartung der Maschine ermöglichen.

Anwahl:

Ein: nur wenn der Wasserfilter "Aqua Prima" im Wassertank installiert ist, wie auf Seite 7 gezeigt.

Diese Option wird automatisch aktiviert, wenn der Befehl "Wiederauffüllung Aqua Prima" ausgeführt wird.

Aus: wenn sich der Wasserfilter "Aqua Prima" nicht im Tank befindet.

Wiederauffüllung Aqua Prima: wenn ein neuer Wasserfilter "Aqua Prima" im Wassertank installiert wird.

MENÜ „WASSERHÄRTE"

Mit der Funktion 'Wasserhärte' kann die Maschine an den Härtegrad des verwendeten Wassers angepasst werden, damit die Maschine zum geeigneten Zeitpunkt auf die Notwendigkeit der Entkalkung hinweisen kann. Die Wasserhärte wird mit Graden zwischen 1 und 4 angegeben. Das Gerät ist werkseitig auf den Wert 3 voreingestellt. Die Taste „Einstellungen Wasser" und die Taste „Wasserhärte" drücken.

Den Teststreifen für die Wasserhärte für einen Zeitraum von 1 Sekunde in das in der Maschine befindliche Wasser eintauchen.

Den Wert ablesen. Ein Teststreifen kann nur für eine Messung benutzt werden.

In diesem Menü kann man: Einstellung der Wasserhärte auf der Maschine auf den vom Teststreifen abgelesenen Wert durch Druck von + oder -

EINSTELLUNGEN GETRÄNK

Einstellung der wichtigen Parameter für die Ausgabe der unterschiedlichen Kaffeearten. Die Taste „Getränkeeinstellungen" im Hauptmenü drücken.

Durch die Anzahl jedes einzelnen Produkts können folgende Aspekte eingestellt werden: Bei jedem Parameter wird der aktuelle Programmierungsstand aufgeführt.

EINSTELLUNG «VORBRÜHUNG»

Einstellung der Vorbrühung: Der Kaffee wird vor dem eigentlichen Brühvorgang leicht angefeuchtet, um das Aroma des Kaffees voll zur Geltung zu bringen und dem Kaffee einen hervorragenden Geschmack zu verleihen. Die Taste "Vorbrühung" drücken.

REGULIERUNG TEMPERATUR KAFFEE

Einstellung der Zubereitungstemperatur des Kaffees. Die Taste "Temperatur" drücken und die gewünschte Temperatur auswählen. In diesem Menü besteht folgende Auswahl:

EINSTELLUNG «OPTI-DOSE» FÜR DIE KAFFEEAUSGABE

Einstellung der zu mahlenden Kaffeemenge und die Verwendung von vorgemahlenem Kaffee.

Das Getränk kann so mit der gewünschten Kaffeemenge zubereitet werden. Mit der Funktion „vorgemahlen“ kann das Getränk auch mit koffeinfreiem Kaffee zubereitet werden. Die Taste “Aroma” drücken.

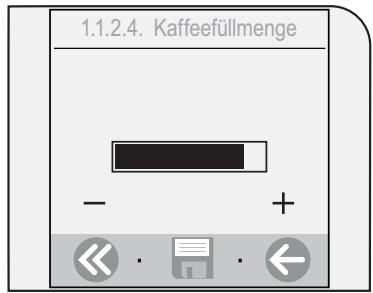

EINSTELLUNG WASSERMENGE FÜR DIE KAFFEEAUSGABE

Einstellung der für die Zubereitung des Kaffees zu verwendenden Wassermenge. Die Taste "Kaffeemenge" drücken.

In diesem Menü besteht folgende Auswahl:

Einstellung der Menge je nach Tassen, die benutzt werden sollen.

Die Menge durch Druck von + oder - einstellen.

EINSTELLUNGEN UHR

Einstellung der laufenden Uhrzeit, des Timers für den Standby-Modus und den Energiesparmodus. Die Taste „Einstellungen Uhr" im Hauptmenü drücken.

EINSTELLUNGEN UHRZEIT

Einstellung aller Parameter hinsichtlich der Uhr. Wichtig für die korrekte Einstellung der Uhrzeiten für die Ein- und Ausschaltung der Maschine! Die Taste "Einstellungen Uhrzeit" drücken.

Aktuelle Uhrzeit

Einstellung der aktuellen Uhrzeit auf der Maschine. Die Taste "aktuelle Uhrzeit" drücken.

Uhrzeitformat

Einstellung des Anzeigeformats der Uhrzeit. Die Änderung dieser Einstellung wirkt sich auf sämtliche Parameter aus, die eine Stundenanzeige/-einstellung erfordern. Die Taste "Uhrzeitformat" drücken.

Anzeige der Uhrzeit im internationalen Format

Anzeige der Uhrzeit im angelsächsischen Format

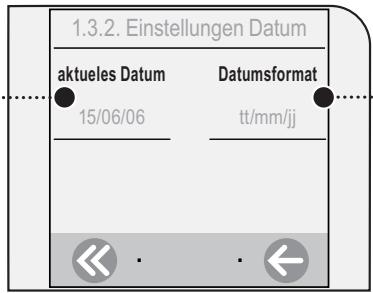

EINSTELLUNGEN DATUM

Einstellung aller Parameter hinsichtlich des Kalenders. Wichtig für die korrekte Einstellung der Uhrzeiten für die Ein- und Ausschaltung der Maschine. Die Taste "Einstellungen Datum" drücken.

Einstellung des aktuellen Datums

In diesem Menü kann man:

Einstellung des Anzeigeformats des Datums.

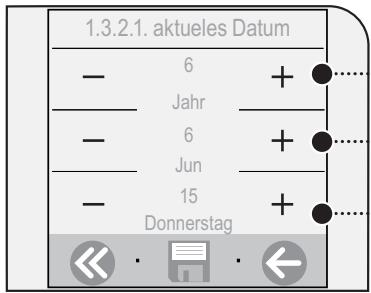

Aktuelles Datum

Der Wochentag wird je nach eingegebenem Datum automatisch eingestellt.

Der Wochentag wird je nach eingegebenem Datum automatisch eingestellt.

Das Jahr durch Druck von + oder - einstellen.

Den Monat durch Druck von + oder - einstellen.

Den Tag durch Druck von + oder - einstellen.

Datumsformat

Einstellung des Anzeigeformats des Datums. Die Änderung wirkt sich auf sämtliche Parameter aus, die eine Datumsanzeige/-einstellung erfordern. Die Taste "Datumsformat" drücken.

EINSTELLUNG STANDBY

Einstellung des Zeitraums, nach dem die Maschine nach der letzten Getränkeausgabe in den Standby-Modus übergeht.

In der Grundeinstellung ist dieser Zeitraum auf "nach 3 Std." eingestellt.

Die Taste "Einstellung Standby" drücken.

Nach Ablauf der eingestellten Zeit schaltet die Maschine in den Standby-Modus um. Die Taste "Start" drücken. Nach Durchführung der Funktionsdiagnose und der Aufheizphase ist die Maschine erneut betriebsbereit.

MASCHINE EIN/AUS

Mit dieser Funktion kann die Maschine so eingestellt werden, dass sie sich zu den gewünschten Uhrzeiten ein- (aktiv) und ausschaltet (Energiesparmodus).

Die Maschine steuert diese Funktion nur dann, wenn sie über den Hauptschalter eingeschaltet ist.

Die Taste "Maschine Ein/Aus" drücken.

In diesem Menü kann man:

Für eine korrekte Einstellung muss folgendermaßen vorgegangen werden:

• Einstellung der einzelnen Ein- und Ausschaltintervalle der Maschine;
• Anwahl, an welchen Tagen die Intervalle aktiv sein sollen.

Es wird empfohlen, die Einschaltzeiten so einzustellen, dass sie sich nicht überschneiden.

Einstellung eines Einsatzintervalls

Um einen Einschaltintervall einzustellen, die Taste des Intervalls drücken, der eingestellt werden soll. Beispielsweise die Taste "Intervall 1" drücken.

Hinweis: für die Speicherung wird eine der folgenden Tasten gedrückt:

oder

Bestimmung der täglichen Einschaltintervalle

Die Wochentage überfliegen und für jeden einzelnen Tag die gewünschten Intervalle anwählen, die aktiviert werden sollen.

Für jeden Tag können unterschiedliche Intervalle angewählt werden.

Hinweis: für die Speicherung wird eine der folgenden Tasten gedrückt:

oder

WARTUNGSEINSTELLUNGEN

Reinigung und Wartung aller internen Systeme der Maschine. Die Taste „Wartungseinstellungen“ im Hauptmenü drücken.

MENÜ „GESAMTZÄHLER“

MENÜ „TEILZÄHLER“

Mit dieser Funktion kann angezeigt werden, wie viele Portionen jedes einzelnen Kaffeetyps seit der letzten Rückstellung zubereitet wurden. Die Taste „Produktzähler“ und die Taste „Teilzähler“ drücken.

MENÜ „REINIGUNGSZYKLUS“

Reinigung der internen Maschinensysteme, die von der Kaffeeausgabe betroffen sind.

Die Reinigung mit Wasser, wie auf Seite 37 gezeigt, ist für die Brühgruppe ausreichend. Mit dieser Reinigung wird die Wartung der Brühgruppe abgeschlossen.

Es wird empfohlen, die Reinigungstabletten Saeco, die separat beim Händler Ihres Vertrauens erhältlich sind, zu benutzen.

Hinweis: Bevor diese Funktion ausgeführt wird, ist Folgendes sicherzustellen:

1. Ein ausreichend großes Gefäß wurde unter den Kaffeeauslauf gestellt;
2. Die dafür vorgesehene Reinigungstablette wurde in die Brühgruppe eingeworfen;
3. Den Wassertank füllen.

DER REINIGUNGSZYKLUS KANN NICHT UNTERBROCHEN WERDEN.

DER VORGANG MUSS VON EINER PERSON ÜBERWACHT WERDEN.

Die Taste „Reinigungszyklus“ drücken.

Sicherstellen, dass die Reinigungstablette wie gezeigt eingeworfen wurde. Die Taste "ja" drücken.

Abwarten, bis der Reinigungszyklus beendet ist (ca. 8 Minuten); die Maschine kehrt zum Hauptmenü zurück.

MENÜ „ENTKALKUNGSZYKLUS DURCHLAUFERHITZER“

Ausführung des automatischen Entkalkungszyklus.

Die Entkalkung muss alle 3-4 Monate ausgeführt werden oder wenn die Maschine dies anzeigt. Die Maschine muss eingeschaltet sein und sorgt automatisch für die Verteilung des Entkalkers.

DER VORGANG MUSS VON EINER PERSON ÜBERWACHT WERDEN.

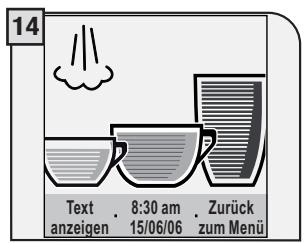

ACHTUNG! AUF KEINEN FALL ESSIG ALS ENTKALKER VERWENDEN.

Es wird empfohlen, den Entkalker von Saeco zu verwenden. In jedem Fall sollte ein ungiftiger und unschädlicher, handelsüblicher Entkalker für Kaffeemaschinen verwendet werden. Die Entsorgung der für die Entkalkung verwendeten Lösung muss gemäß den Vorgaben des Herstellers oder den im Benutzerland geltenden Vorschriften erfolgen.

Hinweis: bevor der Entkalkungszyklus gestartet wird, ist Folgendes sicherzustellen:

1. Ein ausreichend großes Gefäß liegt unter dem Wasserauslauf.
2. DER WASSERFILTER „AQUA PRIMA“ WURDE ENTFERNT.

Die Taste "Entkalkungszyklus Durchlauferhitzer" drücken.

Der Entkalkungsvorgang wird bei kontrollierter Temperatur durchgeführt. Bei kalter Maschine muss das Erreichen der richtigen Temperatur abgewartet werden. Im gegenteiligen Falle muss die Abkühlung des Durchlauferhitzers folgendermaßen vorgenommen werden:

Für den Start "ja" drücken

Ein ausreichend großes Gefäß unter die Heißwasserdüse stellen.

Den Drehknopf bis zur Markierung drehen.

Nach dem Erscheinen der Meldung ist die richtige Temperatur des Durchlauferhitzers erreicht.

Die Entkalkungslösung in den Tank einfüllen. Dann den Tank wieder in die Maschine einsetzen.

Die Taste drücken, um den Zyklus zu starten.

Die Maschine beginnt mit der Ausgabe der Entkalkungslösung über die Ausgabedüse des bereits vorhandenen Wassers. Die Ausgabe erfolgt in voreingestellten Intervallen, um die optimale Wirkung der Lösung zu gewährleisten.

Die Intervalle werden angezeigt, damit der Verlauf des Vorgangs überprüft werden kann.

Wenn die Lösung aufgebraucht ist, erscheint auf dem Display Folgendes: Den Wassertank herausnehmen und mit frischem Trinkwasser ausspülen, um die Entkalkungsmittelrückstände vollständig zu entfernen. Den Behälter anschließend mit frischem Trinkwasser füllen.

Den mit frischem Trinkwasser gefüllten Wasserbehälter wieder einsetzen. Die Systeme der Maschine spülen. Dazu die Taste drücken.

Die Maschine führt die Spülung durch. Während des Spülzyklus kann die Maschine dazu auffordern, den Wassertank zu halten.

Nach Beendigung des Spülvorgangs erscheint die folgende Anzeige. Den Tank entfernen und, soweit gewünscht, erneut den Wasserfilter "Aqua prima" einsetzen und mit frischem Trinkwasser füllen.

Den Regler bis in die Ruheposition () drehen.

Nach Abschluss der Entkalkung erfolgt die Rückkehr zum Hauptmenü für die Ausgabe der Produkte.

Reinigung des Displays. Das Display Touch-Screen kann mit einem feuchten Tuch oder mit handelsüblichen, für Displays geeigneten Reinigungsmitteln gereinigt werden.

Die Verwendung von Lösungsmitteln, Alkohol, aggressiven Reinigungsmitteln oder spitzen Gegenständen, die die Oberfläche des Displays beschädigen könnten, ist nicht zulässig.

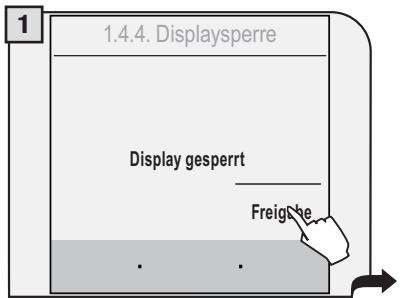

Die Taste „Displaysperre" drücken.

Um das Display erneut zu aktivieren, „Freigabe“ unter rechts und anschließend (innerhalb von zwei Sekunden), „Freigabe“ oben links drücken (diese Taste erscheint erst nach dem Druck der vorhergehenden Taste).

SONDEREINSTELLUNGEN

Mit diesem Menü können auf der Maschine vorhandene Sonderfunktionen aufgerufen werden. Die Taste „Sondereinstellungen“ im Hauptmenü drücken.

WERKSEINSTELLUNG

Dieses Menü enthält die Funktion zur Wiederherstellung aller Werkseinstellungen. Die Taste "Werkseinstellung" drücken.

Bei der Anzahl von „Ja“ wird zu einer nachfolgenden Bestätigung durch Druck der Tasten in umgekehrter Reihenfolge aufgefordert.

ALLE INDIVIDUELLEN EINSTELLUNGEN GEHEN UNWIDERRUFLICH VERLOREN. NACH DER WIEDERHERSTELLUNG DER WERKSEINSTELLUNGEN MÜSSEN ALLE FUNKTIONEN DER MASCHINE NEU PROGRAMMIERT WERDEN, SOWEIT DIES GEWÜNSCHT WIRD.

Die Wiederherstellung erfolgt durch die Anzahl von „Ja“.

Nachfolgend werden alle Parameter wiederhergestellt.

ALLGEMEINE REINIGUNG DER MASCHINE

Die anschließend beschriebene Reinigung der Maschine muss mindestens einmal wöchentlich vorgenommen werden. Hinweis: Über mehrere Tage im Wassertank verbliebenes Wasser darf nicht mehr verwendet werden.

ACHTUNG! Die Maschine keinesfalls in Wasser tauchen!

Wird der Satzbehälter bei ausgeschalteter Maschine geleert oder wenn dies nicht auf dem Display angezeigt wird, so wird die Zählung der im Behälter enthaltenen Satzportionen nicht auf Null gestellt. Aus diesem Grunde kann die Maschine bereits nach der Ausgabe von wichtigen Kaffees erneut die Meldung "Satzbehälter leeren" anzeigen.

Die Maschine ausschalten und den Netzstecker ziehen.

Den Tank und den Deckel waschen.

Die Abtropfschale herausnehmen, entleeren und reinigen.

Den Kaffeesatzbehälter herausnehmen.

Entleeren und reinigen.

Den Behälter für den gemahlenen Kaffee mit dem Pinsel reinigen.

Das Ende der Dampfdüse herausnehmen.

Die Halterung der Dampfdüse herausnehmen und reinigen. Danach wieder einsetzen.

Das Display mit einem trockenen Tuch reinigen.

REINIGUNG DER BRÜHGRUPPE

Die Brühgruppe muss mindestens einmal wöchentlich gereinigt werden.

Die Brühgruppe mit lauwarmem Wasser reinigen.

ACHTUNG! Die Brühgruppe nicht mit Reinigungsmitteln reinigen, da diese den störungsfreien Betrieb beeinträchtigen können. Nicht in der Spülmaschine reinigen.

Die Servicetür öffnen und den Satzbehälter herausnehmen.

Zum Herausnehmen der Brühgruppe die Taste PUSH drücken.

Die Brühgruppe und das Sieb reinigen und danach trocknen.

Sicherstellen, dass sich die Brühgruppe in der Ruhestellung befindet; die beiden Markierungen müssen übereinstimmen.

Sicherstellen, dass sich alle Teile in der richtigen Position befinden. Der gezeigte Haken muss sich in der korrekten Position befinden. Um dies zu überprüfen, wird die Taste "PUSH" fest gedrückt.

Der Hebel im unteren Bereich der Gruppe muss die Basis berühren.

Beim Einsetzen die Taste PUSH nicht drücken!

Den Kaffeesatzbehälter einsetzen.

Die Servicetür schließen.

ERSCHEINENDE HILFEMELDUNG	ZURÜCKSETZUNG DER MELDUNG
Bohnenbe.schlie.	Den Deckel des Bohnenkaffeebehalters schreiben, um{jedes beliebige Produkt ausgeben zu können.
Kaffeobhnen auffüllen	Den Behälter mit Kaffeobhnen auffüllen.
Brühgruppe einsetzen	Die Brühgruppe in ihre Aufnahme einsetzen.
Satzbehälter einsetzen	Den Kaffeesatzbehälter einsetzen.
Satzbehälter leeren	Den Kaffeesatzbehälter Herausnahmen und den Satz in einen geeigneten Behälter leeren.Hinweis: der Kaffeesatzbehälter darf nur bei eingeschalteter Maschine und wenn die Maschine dazu auffordert, entleert werden. Wird der Kaffeesatzbehälter bei ausgeschalteter Maschine entleert, so kann die Maschine die erfolgte Leerung nicht erfassen.
Tür offen	Um die Maschine betreiben zu können, muss die Servicetür geschlossen werden.
Wassertank auffüllen	Den Wassertank Herausnahmen und mit frischem Trinkwasserfüllen.
Abtropfschale leeren	Die seitliche Tür öffnen und die Abtropfschale, die sich unter der Brühgruppe befindet, leeren.
Aqua Prima wechseln	Der Wasserfilter „Aqua Prima" muss ausgetauscht werden, wenn eine der folgenden Bedingungen vorliegt:1. es wurden bereits 60 Liter Wasser ausgegeben;2. es sind bereits 90 Tage vergangen, seit der Filter eingesetzt wurde;3. es sind 20 Tage seit der letzten Benutzung der Maschine vergangen.Hinweis: diese Meldung erscheint nur dann, wenn bei der Wasserfilterfungtion «eingesetzt» angewählt wurde (siehe Seite 21).
Kännchen fehlMilk Island fehl	Der Dampfregler wurde auf die Position ☑gedreht und die Vorrichtung Milk Island ist nicht installiert oder das Kännchen wurde nicht korrekt aufgestellt. Die Vorrichtung Milk Island installieren oder das Kännchen korrekt aufstellen. Im gegenteiligen Falle wird Drehknopf in die Ruheposition (●) gedreht.
Entkalken	Den Entkalkungszyklus für die internen Maschinensysteme ausführten.
EnergiesparmodusStand-by	Die Taste "Start" drucken.

TECHNISCHE DATEN

Nennspannung	Siehe Typenschild des Gerätes
Nennleistung	Siehe Typenschild des Gerätes
Stromversorgung	Siehe Typenschild des Gerätes
Gehäusematerial	Kunststoff
Abmessungen (L x H x T) (mm)	320 x 370 x 400
Gewicht (kg)	9
Kabellänge (mm)	1200
Bedienfeld	Frontseitig (TOUCH-SCREEN)
Wassertank (l)	1,7 (l) - hersausnehmbar
Füllkapazität Kaffeebehälter (g)	250 Kaffeebohnen
Pumpendruck (bar)	15
Durchlaufferhitzer	Rostfreier Edelstahl
Kaffeemühle	Keramikmahlscheiben
Menge gemahlerer Kaffee (g)	7 - 10,5
Fassungsvermögen Kaffeesatzbehälter	14 portionen
Sicherheitsvorrichtungen	Sicherheitsventil. doppelter Sicherheitsthermostat.

Änderungen der Konstruktion und Ausführung sind aufgrund von technologischen Weiterentwicklungen vorbehalten.

Das Gerät entspricht der europäischen Richtlinie 89/336/EWG (Gesetzesverordnung 476 vom 04.12.92) hinsichtlich der Funkentstörung.

SOS

IM NOTFALL

Den Stecker sofort aus der Netzsteckdose ziehen.

DAS GERÄT NUR

• in geschlossenen Räumen verwenden.
• zur Zubereitung von Kaffee, Heißwasser und zum Milchaufschäumen verwenden.
• Für den Hausgebrauch verwenden.
• Von Erwachsenen in guter körperlicher und geistiger Verfassung bedienen lassen

VORSICHTSMASSNAHMEN FÜR DEN GEBRAUCH DES GERÄTES

• Zur Vermeidung von Gefahrensituationen das Gerät nicht für andere Zwecke als die vorgesehenen verwenden.
• Keine anderen Substanzen als in der Bedienungsanleitung angegeben in die Behälter einfüllen.
• Beim Befüllen von gemahlenem Kaffee muss der Bohnenbehälterdeckel geschlossen werden.
• Ausschließlich frisches Trinkwasser in den Wassertank einfüllen: Heißwasser und/oder andere Flüssigkeiten können das Gerät beschädigen.
• Kein kohlensäurehaltiges Wasser verwenden.
• Nicht mit den Fingern in die Kaffeemühle greifen und keine anderen Substanzen als Bohnenkaffee einfüllen.
• Bevor in die Kaffeemühle gegriffen wird, das Gerät mit dem Hauptschalter ausschalten und den Netzstecker aus der Steckdose ziehen.
• Keinen löslichen Kaffee oder Kaffeebohnen in den Behälter für gemahlenen Kaffee füllen. Die Kaffeemaschine darf nur mit den Fingern bedient werden.

NETZANSCHLUSS

Der Netzanschluss muss mit den landesspezifischen Sicherheitsvorschriften übereinstimmen.

Die Steckdose, an die die Maschine angeschlossen wird, muss:

• mit dem am Gerät installierten Stecker übereinstimmen;
• die richtigen elektrischen Größen aufweisen, um den Vorschriften auf dem Typenschild auf der Unterseite des Gerätes zu entsprechen.
• einen ordnungsgemäßen Schutzleiteranschluss haben.

Das Stromkabel darf auf keinen Fall:

• mit Flüssigkeiten jedweder Art in Kontakt kommen: Gefahr eines Stromschlages und/oder Brandes;
• eingeklemmt werden und/oder mit spitzen Gegenständen in Kontakt kommen; eingesetzt werden, um das Gerät zu verschieben;
• benutzt werden, wenn es beschädigt ist;
• mit feuchten oder gar nassen Händen berührt werden; eingewickelt sein, wenn das Gerät in Betrieb ist;
• beschädigt werden.

INSTALLATION

• eine gut ausgerichtete, ebene und standfeste Stellfläche wahren (der Neigungswinkel darf auf keinen Fall den Wert 2° überschreiten).
• Nicht an Orten aufstellen, an denen Wasser auf das Gerät gelangen könnte.
• Optimale Betriebstemperatur: 10°C ÷ 40°C Maximale Luftfeuchtigkeit: 90% .
• Der Aufstellungsort sollte hell, gut belüftet und hygienisch sein. Die Steckdose sollte weniger zugänglich sein.
• Nicht auf glühende Oberflächen stellen!
• 10 cm Abstand von Wänden und Herdplatten einhalten.
• Nicht in Räumen mit Temperaturen von oder unter 0°C in Betrieb nehmen. Sollte das Gerät diesen Bedingungen ausgesetzt gewesen sein, den Kundendienst kontaktieren, damit eine Sicherheitskontrolle durchgeführt werden kann.
• Das Gerät nicht in der Höhe von leicht entflammbaren und/oder explosiven Substanzen in Betrieb nehmen.
• Es ist strengstens verboten, das Gerät in Räumen mit Explosionsgefahr oder mit einer hohen Konzentration von ölhaltigen Pulvern oder Substanzen in der Luft in Betrieb zu nehmen.
• Das Gerät nicht auf anderen Geräten stellen.

GEFAHREN

• Das Gerät darf nicht von Kindern und Personen bedient werden, die dessen Funktionen nicht kennen.
• Das Gerät kann eine Gefahr für Kinder darstellen. Sollte das Gerät unbeaufsichtigt sein, Netzstecker ziehen.
• Kein Verpackungsmaterial in Reichweite von Kindern aufbewahren.
• Den Dampf- bzw. Heißwasserstrahl niemals auf sich selbst oder andere richten: Verbrennungsgefahr.
• Keine Gegenstände in die Geräteöffnungen stecken (Gefahr! Strom!).
• Stecker nicht mit nassen Händen berühren, nicht am Kabel aus der Steckdose ziehen.
• Achtung: Verbrennungsgefahr durch Kontakt mit Heißwasser, Dampf und Heißwasserdüse.

STÖRUNGEN

• Das Gerät bei Störungen oder Verdacht auf Störungen (z.B. nach einem Sturz des Gerätes) nicht in Betrieb nehmen. Eventuelle Reparaturen müssen vom autorisierten Saeco Kundendienst vorgenommen werden.
• Das Gerät niemals benutzen, wenn das Netzkabel defekt ist. Das defekte Netzkabel darf nur vom autorisierten Kundendienst ausgetauscht werden (Gefahr! Strom!).
• Das Gerät ausschalten, bevor die Servicetür geöffnet wird. Verbrennungsgefahr!

REINIGUNG / ENTKALKEN

• Für die Reinigung des Milch- und Kaffeesystems dürfen nur die vom Hersteller empfohlenen und zusammen mit der Maschine gelieferten Reinigungsmittel verwendet werden. Diese Reinigungsmittel dürfen nicht für andere Zwecke verwendet werden.
• Bevor mit der Reinigung begonnen werden kann, muss der Hauptschalter gestellt werden. Netzstecker ziehen und Gerät abkühlen lassen.
• Gerät vor Wasserspritzern schützen und nicht in Wasser tauchen.
• Geräteteile nicht in konventionellen Öfen und/oder im Mikrowellenherd trocknen.
• Das Gerät und seine Komponenten müssen nach einer längeren Betriebspause gereinigt werden.

ERSATZTEILE

Verwenden Sie aus Sicherheitsgründen ausschließlich Originalersatzteile und -zubehör.

ENTSORGUNG

Die Verpackung kann wiederverwertet werden.

Konformität des Gerätes mit der Europäischen Richtlinie 2002/96/EC.

Das Symbol auf dem Gerät oder der Verpackung bedeutet, dass das Gerät am Ende seiner Lebensdauer nicht mit dem normalen Haushaltsmüll entsorgt werden kann. Es muss bei speziellen öffentlichen Entsorgungsstellen für elektrische Geräte entsorgt werden.

Der Benutzer ist für die korrekte Entsorgung bei den geeigneten Entsorgungsstellen verantwortlich und unterliegt den von der Rechtsprechung auferlegten Strafen bei unsachgemäßer Entsorgung. Die richtige Entsorgung trägt zum fachgerechten Recycling des Gerätes bei. Die Entsorgung erfolgt auf umweltfreundliche Weise; etwaige negative Einflüsse auf Umwelt und Gesundheit werden vermieden. Die Einzelteile des Gerätes werden wiederverwertet. Für weitere Informationen bezüglich der Entsorgungsstellen wenden Sie sich bitte an die lokalen Behörden oder an den Händler, bei dem das Gerät gekauft wurde. Der Hersteller und/oder der Importeur kommt ihrer Verantwortung bezüglich der Wiederverwertung, der Behandlung und der umweltfreundlichen Entsorgung der Geräte auf individuelle Weise und auch unter Beteiligung an den Sammelstellen nach.

BRANDSCHUTZ

Im Falle eines Brandes, Feuerlöscher mit Kohlensäure (CO2-Löscher) benutzen.

Weder Wasser noch Pulverfeuerlöscher verwenden.

INHALT

WICHTIGE HINWEISE 2 GERÄT 4 ZUBEHÖR 4 INSTALLATION 5 INBETRIEBNAHME 5 SPRACHE EINSTELLEN 6 INSTALLATION 6 FILTER „AQUA PRIMA“ 7 DISPLAY 8 (OPTI-DOSE) ANZEIGE DER MAHLKAFFEEMENGE 8 EINSTELLUNGEN 9 KAFFEESTÄRKE 9 HÖHENVERSTELLUNG DER TROPFWANNE 9 MAHLWERK EINSTELLEN 9 AUSGABE DES PRODUKTS 10 ESPRESSO / KAFFEE / VERLÄNGERTER KAFFEE 10 AUSGABE VON GETRÄNKEN MIT GEMAHLENEM KAFFEE 11 AUSGABE VON HEISSEM WASSER 12 DAMPFAUSGABE 13 CAPPUCCINO-AUSGABE 14 MILK ISLAND (OPTIONAL) 15 GETRÄNKEPROGRAMMIERUNG 16 MENÜ GETRÄNKEPROGRAMMIERUNG 16 PROGRAMMIERUNG ESPRESSO / KAFFEE / VERLÄNGERTER KAFFEE 17 MASCHINENPROGRAMMIERUNG 18 MENÜ „SPRACHE“ 19 MENÜ „KONTRAST“ 19 MENÜ „MASCHINENDRUCK“ 20 MENÜ „AKUSTISCHE SIGNALE“ 20 MENÜ „TASTENTON“ 20 MENÜ „TASSENWÄRMER“ 20 MENÜ „SPÜLUNG“ 21 MENÜ „WASSERFILTER“ 21 MENÜ „WASSERHÄRTE“ 22

Der Hersteller behält sich das Recht vor, Änderungen ohne Ankündigung vorzunehmen.
