Once the steps above have been completed, connect the peripheral devices to the computer, such as the Keyboard, mouse, monitor, etc. Then connect the power, tum on the system, and instal all required software.

Die Installationsreihenfolge kann je nach Typ des verwendeten Gehäuses sowie der verwendeten Geräte QE varieren. Die folgenden Installationsanweisungen betreffen Desktop-Systeme von GIGABYTE und dienen nur als Referenz.

Schlagen Sie bite ausfühiiche technische Daten des Motherboards im beigelegten Benutzerhandbuch nach. Stellen Sie vor der Installation von Geräten sicher, dass Ihre Geräte mit den Anschlüssen Ihres Computers kompatibel sind.

Éamn + Schalten Sie immer vor dem Installieren die Geräte und Ihren Computer aus. Trennen Sie den Rechner vom Stromnetz, um Schäden an den Geräten und den Systemkomponenten zu vermeiden.

Stellen Sie das Computersystem auf eine stabile Unteriage, dami die Installation nicht durch Wackeln beinträchtigt wird.

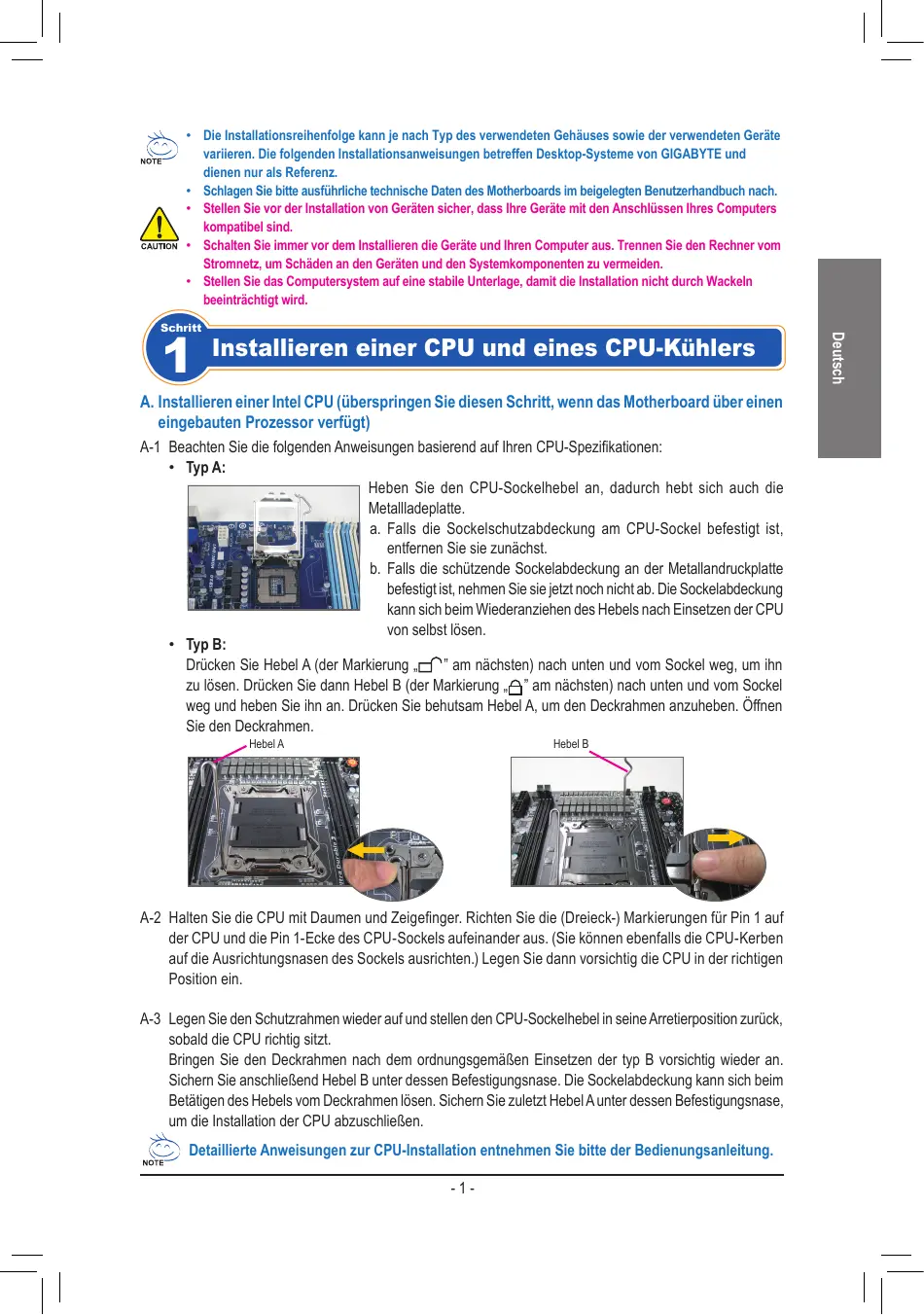

À. Installieren einer Intel CPU (überspringen Sie diesen Schritt, wenn das Motherboard über einen eingebauten Prozessor verfügt)

A‘ Beachten Sie die folgenden Anweisungen basierend auf Ihren CPU-Spezifkationen:

Heben Sie den CPU-Sockelhebel an, dadurch hebt sich auch die

a. Falls die Sockelschutzabdeckung am CPU-Sockel befestigt ist, entfernen Sie sie zumächst.

b. Falls die schützende Sockelabdeckung an der Metallandruckplatte befestigtist nehmen Sie sie jetztnoch nichtab. Die Sockelabdeckung kann sich beim Wiederanzishen des Hebels nach Einsetzen der CPU von selbst lôsen.

+ TYpB: Drücken Sie Hebel À (der Markierung ,{°" am nächsten) nach unten und vom Sockel weg, um ihn zu lôsen. Drücken Sie dann Hebel B (der Markierung A)" am nächsten) nach unten und vom Sockel weg und heben Sie in an. Drücken Sie behutsam Hebel À, um den Deckrahmen anzuheben. Ofinen Sie den Deckrahmen.

HebelA HebelB A-2 Halten Sie die CPU mit Daumen und Zeigefinger. Richten Sie die (Dreieck:) Markierungen für Pin 1 auf der CPU und die Pin 1-Ecke des CPU-Sockels aufeinander aus. (Sie Kännen ebenfalls die CPU-Kerben auf die Ausrichtungsnasen des Sockels ausrichten.) Legen Sie dann vorsichtig die CPU in der richigen Position ein.

A-3 Legen Sie den Schutzrahmen wieder auf und stellen den CPU-Sockelhebel in seine Arretierposition zurück, sobald die CPU richtig sit. Bringen Sie den Deckrahmen nach dem ordnungsgemäRen Einsetzen der typ B vorsichtig wieder an. Sichem Sie anschlieRend Hebel B unter dessen Befestigungsnase. Die Sockelabdeckung kann sich beim Betätigen des Hebels vom Deckrahmen lôsen. Sichem Sie zuletzt Hebel Aunter dessen Befestigungsnase, um die Installation der CPU abzuschlieRen.

27) Detailierte Anweisungen zur CPU-Installation entnehmen Sie bitte der Bedienungsanleitung. ne

B. Installieren einer AMD CPU (überspringen Sie diesen Schritt, wenn das Motherboard über einen eingebauten Prozessor verfügt) B-1 Ziehen Sie den CPU-Sockelhebel ganz nach oben. CPU-SockeLhebel Richten Sie den Pin 1 der CPU (mit einem kleinen Dreieck gekennzeichnet) auf die Dreieck-Markierung am CPU-Sockel aus und legen Sie dann vorsichtig die CPU ein. Stellen Sie __

sicher, dass die Pins der CPU perfekt in die Offnungen * ï passen. “ = | B-2 Wenn die CPU richtigin dem Sockelsitzt legen Siebiteeinen cpy.Sockel Pot

Finger auf die Mitte der CPU, drücken den Sockelhebel nach unten und bringen ihn in seine Arretierposition zurück.

Stecken Sie die CPU nicht mit Gewalt in den CPU-Sockel. Die CPU lässt sich nicht einpassen, wenn die Ausrichtung falsch ist. Ândern Sie in diesem Fall die Ausrichtung der CPU.

EaRen . Berühren Sie NICHT die Sockelkontakte. Setzen Sie die Schutzabdeckung grundsätzlich wieder auf, wenn keine CPU installiert ist. Dies schützt den Sockel vor Beschädigungen.

C. Installieren des CPU-Kühlers

C-1 Bevor Sie den CPU-Kühler instalieren, tragen Sie bitte gleichmäBig eine Schicht Wärmeleitpaste auf die Oberfläche der CPU auf. Installieren Sie anschlieRend den Kühler (siehe Installationsanleitung Ihres CPU-Kühlers)

C-2 Verbinden Sie das Kabel des CPU-Kühlers mit dem Anschluss CPUL_ FAN auf dem Motherboard, damit der Kühler richtig arbeitet und die CPU vor Überhitzung schützt.

Achten Sie auf die korrekte Ausrichtung des Speichermoduls. Drücken Sie die

Haltebügel an beiden Enden des Speichersteckplatzes nach auBen. Stecken Sie das Speichermodul in den Steckplatz ein. Legen Sie wie links abgebildet Ihre Finger auf die obere Kante des Speichermoduls und drücken das Modul à nach unten, damit es senkrecht im Speichersteckplatz sitzt. Die Haltebügel an beiden Enden des Steckplatzes rasten ein, wenn das Speichermodul richtig

: eingesteckt wurde.

Entiemen Sie bitte wie am Beispiel des GIGABYTE Desktop-Systems zuerst

die beiden seitichen Abdeckungen und den oberen Deckel vom Gehäuse, um das Netztel zu installeren. Instalieren Sie das Netzteil an der passenden

: Stelle im Gehäuse, fixieren Sie es mit Schrauben Platzierung des

Netzteils kann je nach Typ des verwendeten Gehäuses varieren

) 2, Damitihr System ausrelchend Strom erhäl,soliten Sie unbedingtein

M «5 nochwertiges Netzteil einsetzen. Wenn Sie ein Netzteil verwenden, das den notwendigen Strom nicht liefern kann, wird das System instabil oder lässt sich nicht starten.

ren des Motherboards

Entfèmen Sie die ursprüngiche E/A-Blende von der Rückseite des Gehäuses und ersetzen Sie sie durch die dem Motherboard beigelegte E/A-Blende. Legen Sie das Motherboard in das Gehäuse ein, wobei die E/A-Anschlisse auf die E/A-Blende ausgerichtet werden müssen. Richten Sie die Schraubenlächer am Motherboard au die entsprechenden Befestigungslôcher am Gehäuse aus. Befestigen Sie das

j, Motherboard mit Schrauben am Gehäuse.

Wählen Sie einen Steckplatz, der Ihre Karle unterstützt. Entfernen Sie die

entsprechende Steckplatzblende an der Rückseite des Gehäuses. Stecken Sie

dann die Enweiterungskarte in den Steckplatz ein. Fixieren Sie den Bügel der

Karte mit einer Schraube an der Gehäuserückwand.

+ Informieren Sie sich vor dem Kauf über die Länge der Karte: überzeu- gen Sie sich davon, dass sie in das Gehäuse passt.

SAN. Stelen Sie sicher, dass die Erweiterungskarte richtig im Steckplatz sitzt.

Instalieren Sie Ihre optischen Laufwerke wie z.B. DVD- oder CD-Lauferke. Entfemen Sie die Blende des 5,25'-Laufwerkfachs von der Frontseie des Gehäuses. Legen Sie das oplische Laufwerk in das 5,25" Lauferkfach ein und befestigen es mit Schrauben. Istalieren ins optschen Laufuerks 6-2 Installren Sie Ihre IDE- und SATA-Festplatten. Legen Sie die Festplatte in ein Laufwerkfach innerhalb des Gehäuses ein und befestigen Sie sie mit Schrauben.

Installeren einer Festplatle

2 + Miteinem IDE-Anschiuss am Motherboard kônnen zwei IDE-Geräte verbunden werden. Prüfen Sie bitte a vor der Installation die Jumpereinstellungen (Master und Slave) an Ihren IDE-Geräten. Wenn mehr als eine Festplatte installert ist, rufen Sie bite das System-BlOS-Einstellungsprogramm auf und stellen die Bootreihenfolge der Festplatten ein.

Verbinden der Kabel mit den internen Anschlüssen |

7-1 Verbinden Sie Kabel mit den entsprechenden Anschlüssen und Sockel am Motherboard inklusive IDE/ SATA-Anschlüsse, Front-Audio, USB, IEEE 1394 usw.

7-2 Verbinden Sie das Front Panel-Modul (es besteht je nach Gehäusedesign aus einer Strom-LED, einer Festplattenaktivitäts-LED, einem Lautsprecher, einem Reset-Schalter, einem Stromschalter usw.) am Gehäuse mit dem Front Panel-Anschluss (F_PANEL) am Motherboard.

Pinbelegung B: MSG: Meldung/Betrieb-Ruhezustand LED SRE

Hinneis: Die Pinbelegung der Frontblendenanschiüsse kann je nach Model abweichen. Bite entnehmen Sie ‘di talsächliche Pinbelegung der jeweligen Molherboard-Becienungsanletung.

PSRssanseuee DVHDPoR

Nachdem die obigen Schritte ausgeführt wurden, schlieBen Sie bite die Peripheriegeräte wie z.B. Tastatur, Maus, Monitor usw. an den Computer an. SchlieRen Sie abschlieBend den Computer an das Stromnetz an, schalten das System ein und installieren Sie benôtigte Software.
