MODE D'EMPLOI GA-6WXM7(-E) GIGABYTE

Instaling à Hard Drive

Quando tiver concluido as etapas acima, ligue os periféricos ao computador como, por exemplo, o teclado, o mouse, o monitor, etc. Depois, ligue à almentaçäo, proceda ao arranque do sistema e instale todo o software necessärio.

La séquence d'installation peut différer selon le type de boitier et de matériels utilisés. Q Les instructions d'installation ci-dessous s'appliquent aux systèmes de bureaux GIGABYTE et servent uniquement de réfé Consultez le guide d'utilisation inclus pour des spécifications détaillé Avant d'installer les composants, assurez vous que votre matéri connecteurs de votre ordinateur.

Same » Avant d'installer les appareils, assurez-vous d'éteindre les appareils et votre ordinateur. Débranchez le cordon d'alimentation de la prise de courant pour éviter d'endommager les appareils et les composants du système

Placez l'ordinateur sur une surface stable pour éviter qu'il ne soit secoué suite à une installation inapproprié

de la carte mère. est compatible avec les

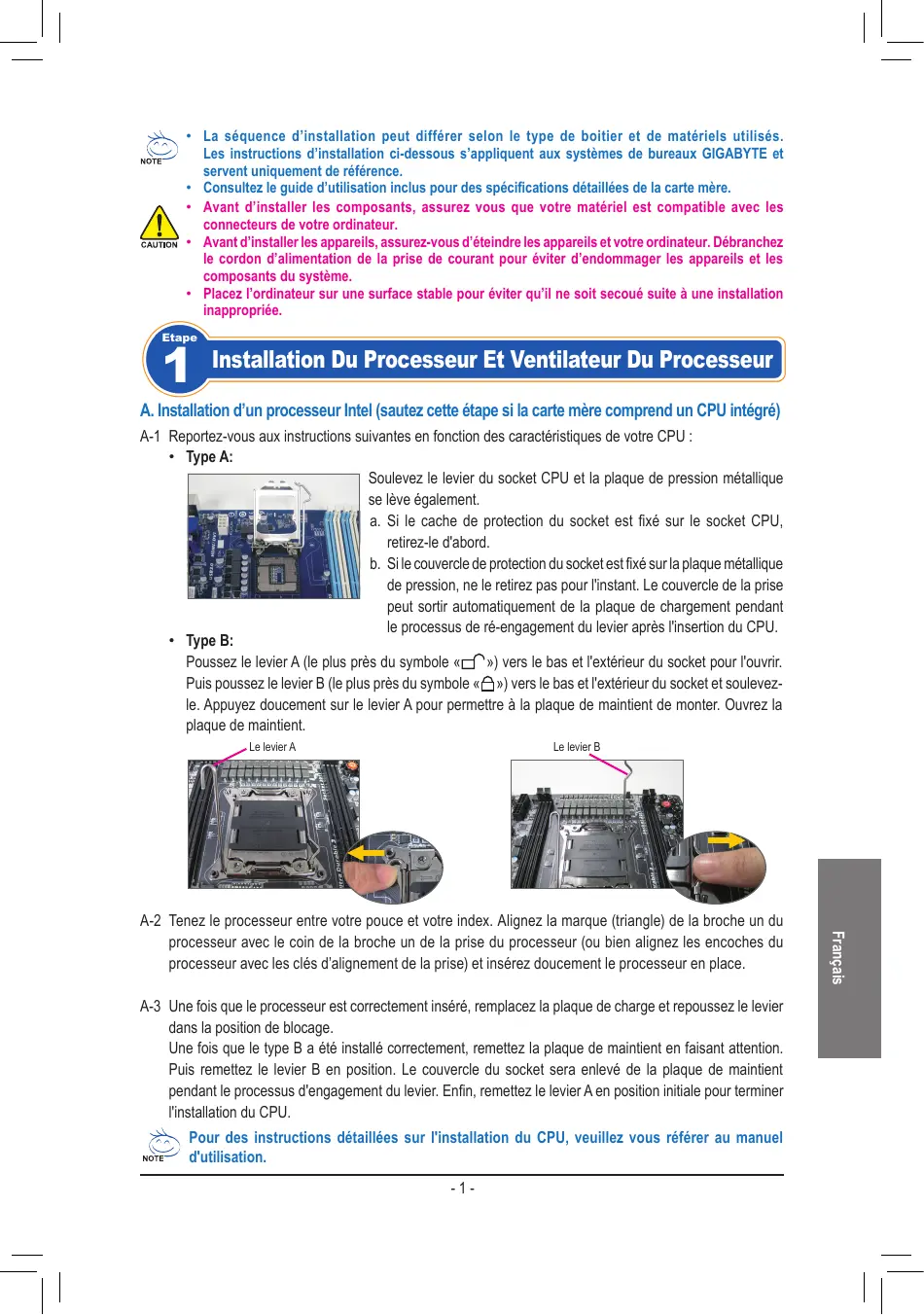

1 Installation Du Processeur Et Ventilateur Du Processeur

A. Installation d’un processeur Intel (sautez cette étape si la carte mère comprend un CPU intégré) A-1 Reportez-vous aux instructions suivantes en fonction des caractéristiques de votre CPU : + Type A:

Soulevez le levier du socket CPU et la plaque de pression métallique

a. Si le cache de protection du socket est fixé sur le socket CPU, retirez-le d'abord.

b. Sile couvercle de protection du socket est fixé sur la plaque métallique de pression, ne le retirez pas pour l'instant. Le couvercle de la prise peut sortir automatiquement de la plaque de chargement pendant le processus de ré-engagement du levier après l'insertion du CPU.

+ TypeB: Poussez le levier À (le plus près du symbole «r-f») vers le bas et l'extérieur du socket pour l'ouvrir. Puis poussez le levier B (le plus près du symbole «£») vers le bas et l'extérieur du socket et soulevez- le. Appuyez doucement sur le levier À pour permettre à la plaque de maintient de monter. Ouvrez la plaque de maintient.

A-2 Tenez le processeur entre votre pouce et votre index. Alignez la marque (triangle) de la broche un du processeur avec le coin de la broche un de la prise du processeur (ou bien alignez les encoches du processeur avec les clés d'alignement de la prise) et insérez doucement le processeur en place.

A-3 Une fois que le processeur est correctement inséré, remplacez la plaque de charge et repoussez le levier dans la position de blocage. Une fois que le type B a été installé correctement, remettez la plaque de maintient en faisant attention. Puis remettez Ie levier B en position. Le couvercle du socket sera enlevé de la plaque de maintient pendant le processus d'engagement du levier. Enfin, remettez le levier À en position initiale pour terminer l'installation du CPU.

> Pour des instructions détaillées sur l'installation du CPU, veuillez vous référer au manuel we d'utilisation.

B. Installation d’un processeur AMD (sautez cette étape si la carte mère comprend un CPU intégré)

B-1 Montez à fond le levier le levier du support processeur. Alignez la broche un du processeur (petit triangle) avec Levier du support processeur le triangle situé sur la prise du processeur et insérez doucement le processeur. Assurez-vous que les broches du processeurs'adaptent parfaitement dans leurs trous. me

B-2 Une fois que le processeur est positionné, placez un doigt sur le milieu du processeur, en baissant le levier du support eten le verrouillant dans la position de blocage. CPU Socket Broche 1

Ne faites pas entrer le processeur dans la prise du processeur en forçant. Le processeur ne s'adaptera pas s'il n'est pas orienté correctement. Réglez l'orientation du processeur si cela se produit.

SAXE touchez PAS les contacts de la prise; pour protéger la prise du processeur, replacez toujours le couvercle de protection de la prise lorsque le processeur n'est pas installé

C. Installation du ventilateur du processeur

C-1 Avant d'installer le ventilateur du processeur, veuillez tout d'abord mettre une fine couche de pâte de dissipateur thermique sur la surface du processeur. Installez ensuite le ventilateur (consultez le guide d'installation de votre ventilateur de processeur).

C-2 Reliez le câble du ventilateur du processeur au connecteur du ventilateur du processeur (CPU_FAN) situé sur la carte mère de façon à ce que le ventilateur puisse fonctionner correctement pour empêcher le processeur de surchauter.

Notez l'orientation du module de la mémoire. Enclenchez les attaches de rétention aux deux extrémités de la prise de la mémoire. Placez le module de mémoire sur la prise. Placez, de la façon indiquée sur l'image de gauche, vos doigts sur le bord supérieur de la mémoire, poussez la mémoire vers le bas et

à insérez-la verticalement dans la prise de la mémoire. Les attaches situées aux deux extrémités de la prise se refermeront en place une fois que le module de la mémoire est correctement inséré.

retirez tout d'abord les deux côtés et le dessus du casier afin d'installer le bloc d'alimentation. Placez le bloc d'alimentation à l'endroit approprié dans le

boîtier et fixez-le à l'aide des vis. L'installation et le placement du bloc d'alimentation peuvent varier selon le type de boitier utilisé.

2° Pour être sûr qu'une puissance suffisante puisse être délivrée à we votre système, l'utilisation d'une alimentation de bonne qualité est recommandée. L'utilisation d'un bloc d'alimentation ne fournissant

pas la puissance requise peut entrainer une instabilité du système

ou l'incapacité du système à être lancé.

Retirez le bouclier d'Entrée/sortie original de l'arrière du boîtier et remplacez-le par le bouclier d'Entré/sortie de la carte mère. Placez la carte mère à l'intérieur du boîtier en la positionnant dans son bouclier d'Entré/sorte. Alignez les trous des vis de montage de la carte mère avec les trous de montage correspondants du boîtier. Fixez la carte mère en place à l'aide les vis.

EE Bouclier Entrée/Sorie (UO)

Repérez une fente d'extension qui accepte votre carte puis retirez le couvercle de la fente du panneau arrière du boîtier. Insérez ensuite la carte d'extension dans la fente. Fixez le support de la carte d'extension sur le panneau arrière du boîtier à l'aide d'une vis.

+ Avant d'acheter une carte d'extension, vérifiez la longueur de La carte,

en vous assurant qu'elle est adaptée à votre boitier. Sax Assurez-vous que carte d'extension est complètement enfoncée dans la fente.

Installation Des Appareils Ide Et Sata

6-1 Installez votre lecteur optique, comme un DVD-ROM ou un CD-ROM. Retirez la couvercle de la baie du lecteur 5.25 pouces qui couvre le devant du boîtier. Montez le lecteur optique dans la baie du lecteur 5.25 pouces et fixez-le à l'aide de vis. Installation d'un lecteur optique 6-2 Installez vos disques durs IDE et SATA. Installez le disque dur dans une baie de lecteur à l'intérieur du boîtier et fixez-le à l'aide de vis.

Installation 'un disque dur

2, *_ Un connecteur de carte mère IDE peut connecter jusqu'à deux appareils IDE. Avant l'installation, vérifiez ASE les réglages du cavalier (maître et esclave) de vos appareils IDE. + Si plus d'un disque dur est installé, entrez dans les Réglages BIOS du système pour configurer la séquence de lancement du disque dur.

Connexion Des Câbles Aux Connecteurs Internes |

7-1 Reliez les câbles aux connecteurs intemes et aux en-têtes de la carte mère, y compris les connecteurs IDE/SATA, le connecteur audio du panneau avant, les en-têtes USB, IEEE 1394, etc.

7-2 Attachez le module du panneau avant (différent selon la conception du boîtier, la consistance de l'indicateur de courant, l'indicateur de l'activité du disque dur, les haut-parleurs, la commande de

Entète du panneau avant

Emglacements de broche À

Emplacements de broche 8

sos SEM mg ot «En DITT [..f DIT I. TTTIT LITE TT Fe) Des

ialisation, la commande marche/arrêt, etc.) du boîtier sur l'en-tête du panneau avant (F_PANEL) de

MSG : DEL MessagelMarcheNVeille PWR : DEL de marche

PM: Commande marchelarrêt SPEAK: Haut-parleur

HD: DEL d'activité du disque dur RES: Commande de réinitialisation CI: Entète d'instructions du châssis

(Remarque) Les emplacements de broche du panneau avant peuvent être différentes de ceux

indiqués sur le schéma, Consultez le mode d'emploi de la carte mère pour trouver l'emplacement réel des broches.

ci-dessus, reliez les appareils périphériques à l'ordinateur, comme le clavier, la souris, le moniteur, etc. Connectez ensuite à l'alimentation, allumez le système et installez tous les logiciels requis
