BEDIENUNGSANLEITUNG MS-7715 V1.0 MSI

Hinweis von MSI zur Erhaltung und Schutz unserer Umwelt

Gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altergeäne führen Elektro- und Elektronik-Altergeäne nicht mehr alsCOMMUNALE Abfälle entsorgt werden. MSI hat europawweit verschiedene Sammel- und Recyclingunternehmen beauftragt, die in die Europäische Union in Verkehr gebrachten Produkte, am Ende seines Lebenszyklus zurückzunehmen.itte entsorgen Sie these Produkte zum gegebenen Zeitpunkt ausschiesslich an einer lokalen Altgeratesammelstelle in Ihr Höhe.

FRANÇAIS

EINLEITUNG 63
SPEZIFKATIONEN 64
SCHRAUBENLOCHER 66
HINTERES ANSCHLUSSPANEL 67
HARDWARE SETUP 67
BIOS SETUP 75

PYCCKNI 81

HAUJIO PAEBtI 81
XAPAKTEPNUCTNIKIN 82
OTBEPCTNДЯВИNTOB 84
3ADHЯ PAHEJIb 85
YCTAHOBKA OБОРУДОВАНИ.. 85
HACTPOIKA BIOS 93

简体中文 99

简介 99

Danke, dass Sie das 870-SG45/ 870-C43 Serie (MS-7715 v1.x) ATX Mainboard gewählt haben. Das 870-SG45/ 870-C43 Serie basiert auf dem AMD^® 770 & SB710 Chipsatz und ermöglich so ein optimes und effiziente System. Entworfen, um den hochentwickelten AMD^® AM3 Prozessor, das 880GMA-E55 Serie die ideale Lösung zum Aufbau eines professionellen Hochleistungsdecktopsysms dar.

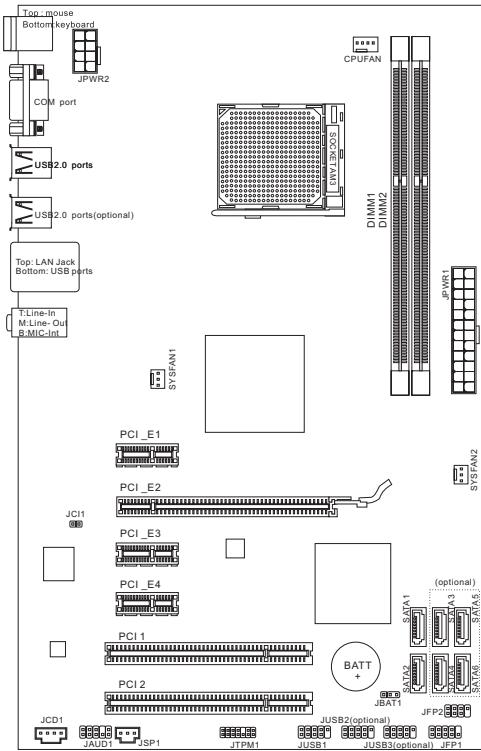

Layout

SPEZIFIKATIONEN

Prozessoren

AMD® Phenomil/ Phenom/ Althon II/ Althon/ Sempron Prozessoren für Socket AM3.

(Weitere CPU Informationen finden Sie unter http://www.msi.com/index.php?func=cpuform2)

HyperTransport

• Unterstutz Hyper Transport(HT) 3.0 Technologie

Chipsatz

North-Bridge: AMD® 770 Chipsatz
South-Bridge: AMD® SB710 Chipsatz

Spelicher

DDR3 800/1066/1333/1600*(OC)SDRAM(max.16GB)
- Unterstützung die Modus-Dual-Kanal (Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter http://www.msi.com/index.php?func=testreport)

LAN

• Unterstützung LAN 10/100/1000 Fast Ethernet über Realtek® RTL8111E (für 870-SG45)
• Unterstutz LAN 10/100 Fast Ethernet über Realtek® RTL8105E (für 870-C43)

Audio

Onboard Soundchip Realtek® ALC887
7,1-Kanal Audio-Ausgang mit "Jack Sensing"
Erfuilt die Azalia Spezifikationen

SATA

6 SATA 3Gb/s Anschlüsse über AMD® SB710 (für 870-C43)
2 SATA 3Gb/s Anschlusses über AMD® SB710 (für 870-SG45)

Anschlusse

Hintere Ein-/ und Ausgänge

• 1 PS/2 Mausanschluss
• 1 PS/2 Tastaturanschluss
• 1 Serielle Anschluss
• 4 USB 2.0 Anschlüsse (für 870-SG45)
• 6 USB 2.0 Anschlüsse (für 870-C43)
• 1 LAN Anschluss
• 3 Audiobuchsen

On-Board Stiftleisten

• 1 USB 2.0 Stiftleiste (fur 870-SG45)
• 3 USB 2.0 Stiftleisten (für 870-C43)
• 1 SPDIF-Ausgang Stiftleiste
• 1 Audio Stiftleiste für Gehäuse Audio Ein-/Ausgänge
• 1 Gehäusekontaktschalter
• 1 CD-Stiftleiste für Audio Eingang
• 1 TPM Schnittstelle

Stockplatz

1 PCIE x16-Steckplatz
3 PCIE x1-Steckplatze
2 PCI-Steckplatze, understands 3,3V/5V PCI Bus Interface

Form Faktor

(Wenn Sie für Bestellungen von Zubehör Teilenummern bereits, finden Sie diese auf unserer Produktseite unter http://www.msi.com/index.php)

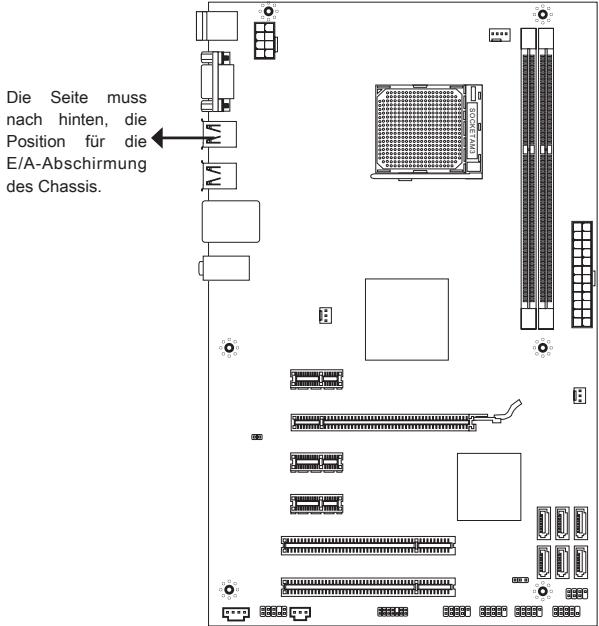

SCHRAUBENLOCHER

Wenn Sie das Mainboard zu installieren, müssen Sie das Mainboard in das Chassis in der korrekten Richtung setzen. Die Standorte von Schraubenlochern auf dem Mainboard sind wie nachfolgenden gezeigt.

Verweisen Sie das obige Bild, um Abstandshalter in den entsprchenden Orten auf Chassis installmenten und dann Schraube durch das Mainboard Schraubenlischer in den Abstandshaltern.

WICHTIG

• Zur Verhütung von Schäden auf dem Mainboard, jeglichen Kontakt zwischen dem Mainboard Stromkreis und dem Chassis oder unnötie Abstandshalter montiert auf dem Chassis ist verboten.
  *itte stellen Sie sichere, dass keine metallischen Komponenten auf dem Mainboard ausgesetzt ist oder innerhalb des Chassis, Kurzschluss des Mainboards verursachen kann.

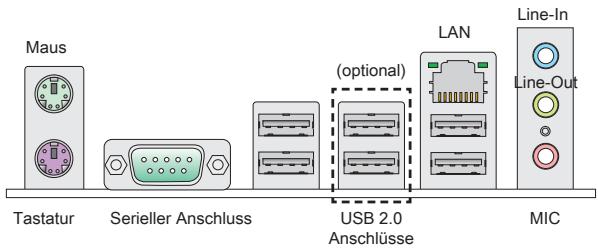

HINTERES ANSCHLUSSPANEL

Das hintere Anschlusspanel verfügt über folgende Anschlüsse:

HARDWARE SETUP

CPU & Kühler Einbau für Sockel AM3

Wenn Sie die CPU einbauen, stellen Sieitte sicher, dass Sie auf der CPU einen Kuhler anbringen, um Überhitzung zu vermeiden. Vergessen Sie nicht, etwas Siliziumwärmeleitpaste auf die CPU aufzutragen, bevor Sie den Prozessorkuhler installmenten, um eine Ableitung der Hitze zu erzielen.

Die Obserseite der AM3 CPU.

Vergessen Sie nicht, etwas Siliziumwärmeleitpaste auf die CPU auf zugren, um eine Ableitung der Hitze zu erzielen.

Der goldenen Pfeil

Folgen Sie den Schritten unter, um die CPU und den Kühler ordnungsgemäß zu installieren. Ein fehler-hafter Einbau führt zu Schäden an der CPU und dem Mainboard.

1. Ziehen Sie den Hebel keinlich seitlich vom Sockel weg, haben Sie ein danach bis zu einem Winkel von ca. 90^ an.
2. Machen Sie den goldenen Pfeil auf der CPU ausfindig. Die CPU passt nur in der korrekten Ausrichtung. Setzen Sie die CPU in den Sockel.
3. Ist die CPU korrekt installiert, sollenen die Pins an der Unterseite vollständig versenk und nicht mehr sightbar sein. Beachten Sieitte, dass jeder Abweichung von der wichtigen Vorgehenswiese beim Einbau Ihr Mainboard dauerhaft beschäugen kann.
4. Drucken Sie die CPU fest in den Sockel und drucken Sie den Hebel wieder nach unter bis in seine Ursprungsstellung. Da die CPU während des Schließen des Hebels dazu neigt, sich zu bewegen, sichern Sie dieseitte während des Vorgangs durch permanenten Fingerdruck von oben, um sicherzustellen, dass die CPU richtig und vollständig im Sockel sitzt.
5. Setzen Sie den Kühler auf die Kühlerhalterung und hacken Sie zuerst ein Ende des Kühlers an dem Modul fest.
6. Dann drücken Sie das andere Ende des Bügels herunter, um den Kühler auf der Kühlerhalterung zu fixieren. Anschließlich ziehen Sie den Sicherungshebel an der Seite fest.
7. Drucken Sie den Sicherungshebel.
8. Verbinden Sie das Stromkabel des CPU Lüfters mit dem Anschluss auf dem Mainboard.

WICHTIG

• Die Fotos des Mainboard in thisem Abschnitt dielen nur Demonstrationszwecken im Zusammenhang mit dem Kühlereinbau beim Sockel AM3. Die Erscheinung Ihres Mainboards kann in Abhängigkeit vom Modell abweichen.
• Es besteht Verletzungsgefahr, wenn Sie den Sicherungshaken vom Sicherungsbolzen trennen. Sobald der Sicherungshaken gelöst wird, schnellt der Sicherungshaken sofort zurück.

Vorgehensweise beim Einbau von Speicher Modulen

1. Die Speichermodule haben nur eine Kerbe in der Mitte des Modulus. Sie passen nur in einer Richtung in den Sockel.
2. Stecken Sie das Arbeitsspeichermodul senkrecht in den DIMM-Steckplatz ein, dann drücken Sie hin hinein, bis die goldenen Kontakte tief im Sockel sitzen. Wenn das Speichermodule richtig im DIMM Steckplatz eingesetzt wird, konnen Sie den goldenen Finger kaum sehen.
3. Die Plastiklammem an den Seiten des DIMM-Steckplatz schreiben sich automatisch.

WICHTIG

• Stellen Sie im Zweikanalbetriebitte sichere, dass Sie Module des gleichen Typs und identischer Speicherdichte in den DIMM Slots entsprechender Kanäle verwenden.
• Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer DIMM 1 zuerst.

ATX 24-poliger Stromanschluss: JPWR1

Hier können Sie ein ATX 24-Pin Netzeil anschlieben. Wenn Sie die Verbindung herstellen, stellen Sie safer, dass der Stecker in der korrekten Ausrichtung eingesteckt wird und die Pins ausgerichtet sind. Drücken Sie dann den Netzeilstecker fest in den Steckersockel.

ATX 8-poliger Stromanschluss: JPWR2

Dieser 8-poliger Stromanschluss wird verwendet, um die CPU mit Strom zu versorgen.

WICHTIG

Stellen Sie die Verbindung aller drei Anschlüsse mit einem angemessenem ATX Netzeil sich, um den stabilen Betrieb des Mainboards safer zu stellen.

Serial ATA Anschluss: (SATA1 ~ 2 für 870-SG45, SATA1~6 für 870-C43)

Der Anschluss ist ein hoch-Geschwindigkeit Schnittstelle der Serial ATA. Jeder Anschluss kann eine Serial ATA Anschluss angeschlossen werden.

WICHTIG

Bitti falten Sie das SERIAL ATA Kabel nicht in einem Winkel von 90 Grad. da dies zu Datenverlusten während der Datenübertragung führt.

Stromanschlüsse für Lüfter: CPUFAN, SYSFAN1, SYSFAN2

Die Netzteillufter Anschlüsse unterstützen aktive Systemlufter mit +12V . Wenn Sie den Stecker mit dem Anschluss verbinden, sollen Sie immer darauf achtent, dass der rote Draht der positive Pol ist und mit +12V verbunden werden sollen, der Schwarze Draht ist der Erdkontakt und sollt mit GND verbunden werden. Besitzt Ihr Mainboard einen Chipsatz zur Überwachung der Systemhardware und Steuerung der Lufter, dann brauchen Sie einen speziellen Lufter mit Tacho, um diese Funktion zu nutzen.

S/PDIF-Ausgang:JSP1

Die SPDIF (Sony & Philips Digital Interconnect Format) Schnittstelle wird für die Übertragung digitaler Audiodaten verwendet.

CD-Eingang: JCD1

Dieser Anschluss wird für externen Audioeingang zur Verfugung gestellt.

Frontpanel Anschluse: JFP1, JFP2

Die Anschlüsse für das Frontpanel dienen zum Anschluss der Schalter und LEDs des Frontpaneels. JFP1 erfüllt die Anforderungen des Intel® Front Panel I/O Connectivity Design Guide.

Audioanschluss des Frontpanels: JAUD1

Der Audio Frontanschluss ermitteligt den Anschluss von Audioein- und -ausgangen eines Frontpanels. Der Anschluss entspricht den Richtlinien des Intel® Front Panel I/O Connectivity Design Guide.

USB Frontanschluss: (JUSB1 für 870-SG45, JUSB1~3 für 870-C43)

Der Anschluss entspricht den Richtlinien des Intel® Front Panel I/O Connectivity Design Guide, und ist bestens geeignet, Hochgeschwindigkeits- USB- Peripheriergeräte anzuschreiben, wie z.B. USB Festplattenlaufwerke, Digitalk cameras, MP3-Player, Drucker, Modems und ähnliches.

TPM Modul Anschluss: JTPM1

Dieser Anschluss wird für das optionale TPM Modul (Trusted Platform Module) verwendt. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmer Sieitte dem TPM Plattform Handbuch.

Gehäusekontaktanschluss: JCI1

Dieser Anschluss wird mit einem Kontaktschalter verbunden. Wir das Gehäuse geöffnet, wird der Schalter geschlossen und das System zeitichnet dies auf und gibt auf dem Bildschirm eine Warnung aus. Um die Warnmeldung zu Löschen, muss das BIOS aufgerufen und die Aufzeichnung gelscht werden.

PCIE-Steckplatz

Der PCIE-Steckplatz unterstützt eine Erweiterungskarte mit der PCIE-Schnittstelle.

PCIE 2.0 x16-Steckplatz
PCIE x1-Steckplatz

PCI-Steckplatz

Der PCI-Steckplatz kann LAN-Karten, SCSI-Karten, USB-Karten und sonstige Zusatzkarten aufnahmen, die mit den PCI-Spezifikationen konform sind.

WICHTIG

Achten Sie darauf, dass Sie zuerst das Netzkabel aus der Steckdose hersausziehen, bevor Sie eine Erweiterungskarte installieren oder öffnen. Denken Sieitte auch daran die Dokumentation der Erweiterungskarte zu setzen, um notwendige Hardware- oder Softwareeinstellungen für die Erweiterungskarte wie z.B. Jumper-, Schalter- oder BIOS-Einstellungen vorzunehmen.

PCI-Unterbrechungsanforderungs-Routing

Eine IRQ (Interrupt Request; Unterbrechungsforderung)-Leitung ist eine Hardwareereleitung, über die ein Gerät Unterbrechungssignale zu dem Mikroprozessor schicken kann. Die PCI IRQ-Pole werden in der Regel mit dem PCI-Bus-Polen wie folgt verbunden:

Folge Stockplatz	1	2	3	4
PCI 1	INT A#	INT B#	INT C#	INT D#

Stockbrücke zur CMOS- Lösung: JBAT1

Der Onboard CMOS Speicher (RAM) wird über eine zusätzliche Betterie mit Strom entsorgt, um die Daten der Systemkonfiguration zu speichern. Er ermöglicht es dem Betriebssystem, mit jedem Einschalten automatisch hochzufahren. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen (Löschen Daten).

Halten Daten
Löschen Daten

WICHTIG

Sie können den CMOSlöschen, indem Sie die Pins 2-3 verbinden, während das System ausgeschaltet ist. Kehren Sie danach zur Pinposition 1-2 zurrück. Löschen Sie den CMOS nicht, solange das System angeschaltet ist, dies wurde das Mainboard beschädigten.

BIOS SETUP

Nach dem Einsatz beginn’t the Computer den POST (Power On Self Test - Selfüberprüfung nach Anschalten). Sobald die Meldung unter erscheint, drücken Sie die Taste < F2> oder < DEL> , um das Setup aufzurufen.

(ENTF drücken, um das Einstellungenprogramm zu öffnen)

Sollten Sie die Taste nicht rechtzeitig gedrückt haben und somit den Start des BIOS verpasst haben, starten Sieitte Ihr System neu. Entweder drucken Sie dazu den "Power On / Anschalter" oder den "Reset" Knopf. Alternativ betätigten Sie die Tastenkombination Ctrl>, Alt> und , um einen Neustart zu erzwingen.

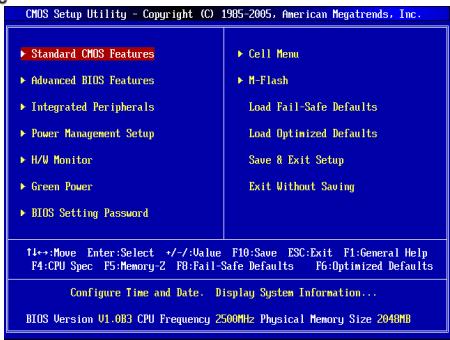

Main Page

Standard CMOS Features

In thisemenu konnenSie die Basiskconfiguration Ihres Systems anpassen,so z.B.Uhrzeit,Datum usw.

Verwendten Sie diesen Menupunkt, um AMI- eigene weitergehende Einstellungen an Ihr System vorzunehmen.

Verwenden Sie diesen Menu, um die Einstellungen für in das Board integrierte Peripervergerade vorzunehmen.

Power Management Setup

Verwendten Sie thises Menu, um die Einstellungen für die Stromsparfunktionen vorzuzehmen.

H/W Monitor

Dieser Eintrag zeigt den Status der CPU, des Lüfters und allgemeine Warnungen zum generellen Systemstatus.

Green Power

Verwenden Sie这点es Menu um Einstellungen der Stromversorgung vorzunehmen.

Verwenden Sie diesen Menu, um das Kennwort für das BIOS einzugeben.

Cell Menu

Hier können Sie Einstellungen zu Frequenzen/Spannungen und Übertaktung vorhembern.

M-Flash

In thisem Menu konnen Sie das BIOS vom Speicher-Antrieb abtasten/ aufblinken (nur FAT/FAT2 Format).

Abspeichern/ laden die Einstellungen im/ vom CMOS für BIOS.

Load Fail-Safe Defaults

Hier konnen Sie die BIOS- Werkseinstellungen für stabile Systemleistung laden.

Load Optimized Defaults

In thisen Muc konn Sie eine stabile,werkseitig gespeicerte Einstellung des BIOS Speichers laden.

Save & Exit Setup

Abspeichern der BIOS-Änderungen im CMOS und verlassen des BIOS.

Exit Without Saving

Verlassen des BIOS' ohne Speicherung, vorgenommene Änderungen verfallen.

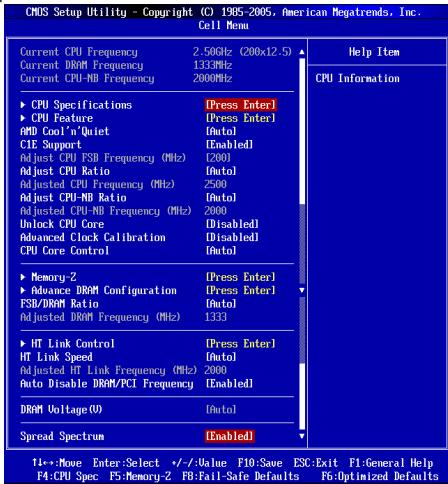

Cell Menu

Zeigt die derzeitige Frequenz der CPU, Speicher und CPU-NB. Nur Anzeige.

CPU Specifications

Drucken Sie die Eingabetaste , um das Untermenü aufzurufen. Das Untermenü zeigt die Information des installierten CPUs.

Drucken Sie die Eingebaste , um das Unternehmen aufzurufen. Das Unternehmen zeigt die Technologien des installierten CPUs.

CPU Feature

Drucken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen:

AMD Cool'n'Quiet

Die Cool'n'Quiet Technologie kann die CPU Geschwindigkeit und Stromaufnahme effektiv und dynamisch reduzieren.

C1E Support

Während des Leerlaufs aktiviert die Funktion, um die Stromaufnahme lessen. Nicht alle Prozessor unterstützen Enhanced Halt Stand (C1E).

SVM Support

Hier können Sie die Technologie des AMD SVM (Secure Virtual Machine) deaktivieren / aktivieren.

AMD Cool'n'Quiet

Die Cool'n'Quiet Technologie kann die CPU Geschwindigkeit und Stromaufnahme effektiv und dynamisch reduzieren.

C1E Support

Während des Leerlaufs aktiviert die Funktion, um die Stromaufnahmelesen. Nicht alle Prozessor unterstützt Enhanced Halt Stand (C1E).

WICHTIG

Für eine einwandfrei Funktion von Cool'n'Quiet muss folgende Vorgehensweise unbedingt sichergestellt werden:

• BIOS Setup ausführten und wahren Cell Menu aus Unter Cell Menu setzen Sie AMD Cool'n'Quiet, auf "Enabled".
• Öffnen Sie Windows und wahren Sie [Start] -> [Ein tellungen] -> [Systemsteuerung] -> [Energieoptionen]. Gehen Sie zu Eigenschaften von Energieopt ionen und wahren Sie Minimaler Energieverbrauch unter Energieschemas.

Hier konnen Sie die CPU FSB Frequenz verändern (in MHz).

Adjust CPU Ratio

Hier können Sie die CPU -Taktmultiplikator (Ratio) angeben. Dies können Sie nur benutzten, wenn der Prozessor die Funktion besteht.

Zeigt die verstelle Frequenz der CPU. Nur Anzeige.

Adjust CPU-NB Ratio

Hier können Sie die CPU-NB-Taktmultiplikator (Ratio) angegeben.

Zeigt die verstellte Frequenz der CPU-NB. Nur Anzeige.

Unlock CPU Core

Hier erlaubt Ohnen, die sonstigen Kerne zu entsperren. Sie wahlen die Einstellung [Enabled] (ermöglich) aus und dann einstellen Sie Advanced Clock Calibration in [Auto], um die Prozessorkerne zu aktivieren.

Hier können Sie übertakten. Lautet die Einstellung auf [Auto], kann eine hohen CPU-Ratio angegeben, nur wenn der Processor diese Funktion stützt.

CPU Core Control

Gesteuert werden dei Anzahl der CPU-Kerne. Mit der Einstellung [Auto], wird das CPU unter die standardmäßig zulässigen Korne führen. Mit der Einstellung [Manual], können Sie die spezifischen CPU Kern deaktivieren/ aktivieren.

Core 1/2/3/4

Hier konnen Sie die Kore 1/2/3/4 deaktivieren / aktivieren.

Memory-Z

Drucken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen.

DIMM1~4 Memory SPD Information

Druicken Sie die Eingabete t, um das Untermen aufzurufen. Das Untermen zeigt die Informationen des installierten Speichers an.

Advance DRAM Configuration

Drucken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen.

DRAM Timing Mode

Wahlen Sie aus, ob DRAM-Timing durch das SPD (Serial Presence Detect) EEPROM auf dem DRAM-Modul gesteuet wird. Die Einstellung [Auto] erfolgt die automatische Erkennung des DRAM timings und der folgenden "Advance DRAM Configuration" Untermenü durch das BIOS auf Basis der Einstellungen im SPD. Das Vorwahlen [Manual] eingestellt, konnen Sie den DRAM Timing und die folgenden "Advance DRAM Configuration" Untermenü anpassen.

FSB/DRAM Ratio

Könen Sie hier den Ratio des FSB/ Speichers anpassen.

Gibt der verstellt Freqenz des DDR Speicher. Nur Anzeige.

HT Link Control

Drucken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen.

Hier können Sie die Hyper-Transport Link-Breite festlegen. Mit der Einstellung [Auto], erkennt das System die HT Link-Breite automatisch.

HT Link Speed

Gibt die Betriebsfrequenz des Taktgebers des Hypertransport Links vor. Mit der Einstellung [Auto], erkennt das System die HT Link Geschwindigkeit automatisch.

Zeigt die verstellte Frequenz der HT Link. Nur Anzeige.

Auto Disable DRAM/PCI Frequency

Lautet die Einstellung auf [Enabled] (eingeschaltet), deaktiviert das System die Taktung leerer DRAM/ PCI Sockel, um die Elektromagnetische Störzahlung (EMI) zu minimieren.

DRAM Voltage (V)

These Option bietet Ihnen an, die Spannung des Speichers anzupassen.

Spread Spectrum

Pulsiert der Taktgenerator des Motherboards, erzeugen die Extremwerte (Spitzen) der Pulse EMI (Elektromagnetische Interferenzen). Die Spread Spectrum Funktion reduziert die erzeugten EMI, indem die Pulse so moduliert werden, das die Pulsspitzen zu flacheren Kurven reduziert werden. Sollen Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstellung [Disabled] (ausgeschalt), um bestmögliche Systemstabilität und -leistung zu gewährleisten. Stellt für sie EMI ein Problem dar, denen Sie die gewünschte Bandbreite zur Reduktion der EMI. Denken Sie daran Spread Spectrum zu deaktivieren, wenn Sie übertakten, da)sagar eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die gerade ausreichen mag, um ihren übertakteten Prozessor zum einfrieren zu bringen.

WICHTIG

• Sollen Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstellung [Disabled] (ausgeschaltet), um bestmögliche Systemstätigkeit und -leistung zu gewährleisten. Stellt für sie EMI ein Problem dar, wahren Sie die gewünschte Bandbreite zur Reduktion der EMI.
• Je größter Spread Spectrum Wert ist, desto größter nimmt der EMI ab, und das System wird weniger stabil.itte befragen Sie ihren lokalen EMI Regelung zum meist passend Spread Spectrum Wert.
• Denken Sie daran Spread Spectrum zu deaktivieren, wenn Sie übertakten, da sogar eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die gerade ausreichen mag, um ihren übertakteten Prozessor zum einfrieren zu bringen.

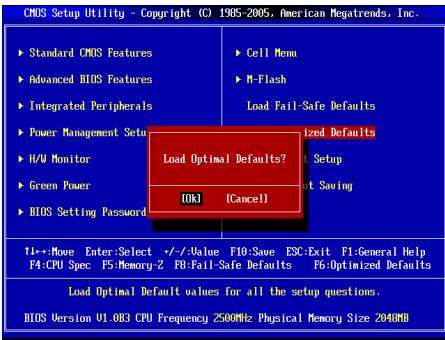

Load Optimized Defaults

Hier konnen Sie die BIOS-Voreinstellungen für den stabilen Betrieb laden, die der Mainboardhersteller vorgibt.
