BEDIENUNGSANLEITUNG 880GM-E41 MSI

Hinweis von MSl zur Erhaltung und Schutz unserer Umwelt

Gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte)dürfen Elek-tro- und Elektronik-Altgeräte nicht mehr alsCOMMUNALE Abfälle entsorgt werden. MSI hat europaweit verschiedene Sammel- und Recyclingunternehmen beauftragt, die in die Europäische Union in Verkehr gebrachten Produkte, am Ende seines Lebenszyklus zurückzunehmen.itte entsorgen Sie theseS Produkt zum gegebenen Zeitpunkt ausschiesslich an einer lokalen Altgerätesammelstelle in ihrer Nare.

FRANÇAIS

AMD® Phenom II/ Athlon II/ Sempron Prozessoren für Sockel AM3 (Weitere CPU Informationen finden Sie unter http://www.msi.com/index.php?func=cpuform2)

HyperTransport

• Unterstütz Hyper Transport(HT) 3.0 Technologie bis zu 5200MHz

Chipsatz

North-Bridge: AMD® 880G Chipsatz
South-Bridge: AMD® SB710 Chipsatz

Speicher

DDR3 800/1066/1333/1600 (OC) SDRAM (max. 16GB)
- 4 DDR3 DIMMs (240 Pin / 1,5V)
(Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter http://www.msi.com/index.php?func=testreport)

LAN

• Unterstützung LAN 10/100/1000 Fast Ethernet über ATEROS® AR8131M

Audio

Onboard Soundchip VIA® VT1828S
8-Kanal Audio-Ausgang mit „Jack Sensing"
Erfüllt die Azalia Spezifikationen

IDE

1 IDE Anschluss über AMD® SB710
- Unterstützung die Betriebmodi Ultra DMA 33/66/100/133, PIO & Bus Mastering

SATA

6 SATA 3Gb/s (SATA1~6) Anschlüsse über AMD® SB710

RAID

• Unterstützung die Modi RAID 0/1/0+1/ JBOD über AMD® SB710

Diskette

1 Disketten Anschluss
- Unterstützung 1 Diskettenlaufwerk mit 360KB, 720KB, 1,2MB, 1,44MB und 2,88MB

Anschlüsse

Hintere Ein-/ und Ausgänge

• 1 PS/2 Tastaturanschluss
• 1 PS/2 Mausanschluss
• 1 Serieller Anschluss
• 1 HDMI Anschluss
• 1 VGA Anschluss
• 4 USB 2.0 Anschlüsse
• 1 LAN Anschluss
• 6 Audiobuchsen

On-Board Anschlüsse

• 3 USB 2.0 Stifleisten
• 1 Serielle Schnittstelle
• 1 CD Stiftleiste für Audio Eingang
• 1 Audio Stiftleiste für Gehäuse Audio Ein-/ Ausgänge
• 1 S/PDIF-Ausgang Stiftleiste
• 1 Gehäusekontaktschalter
• 1 TPM Stiftleiste
  -1 Parallele Stiftleiste
• 1 OC Schalter

Stockplatz

1 PCI Express x16-Steckplatz
2PCI Express x1-Steckplatz
1 PCI-Steckplatz, understands 3,3V/5V PCI Bus Interface

Form Faktor

Micro-ATX (24,4cm X 20,0 cm)

Montage

6 Montagebohrungen

(Wenn Sie für Bestellungen von Zubehör Teilenummern benötigen, finden Sie diese auf unserer Produktseite unter http://www.msi.com/index.php)

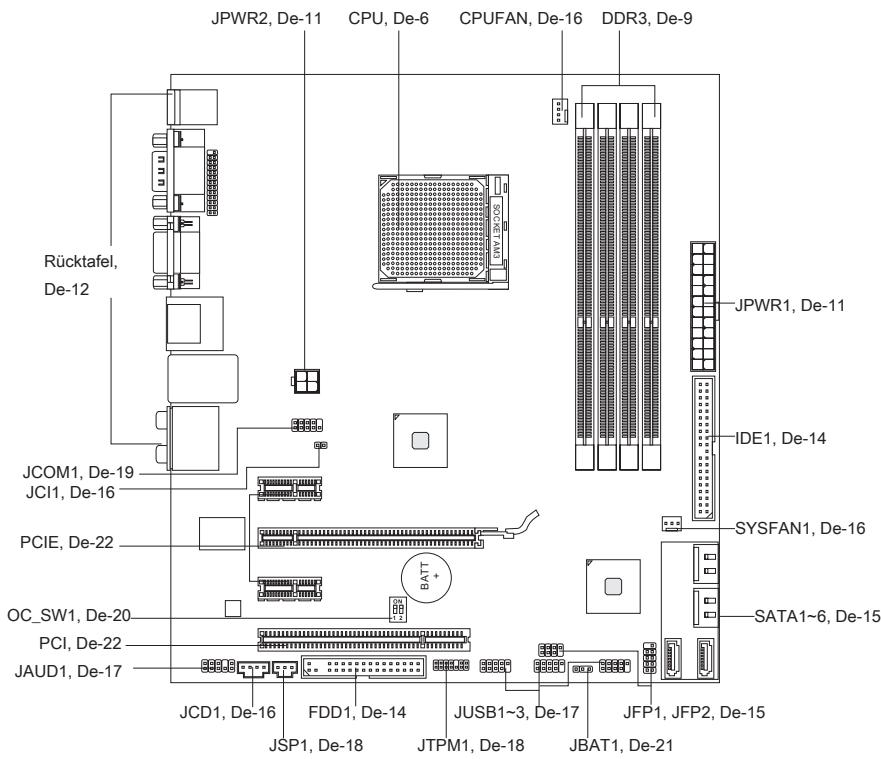

Koponenten-Übersicht

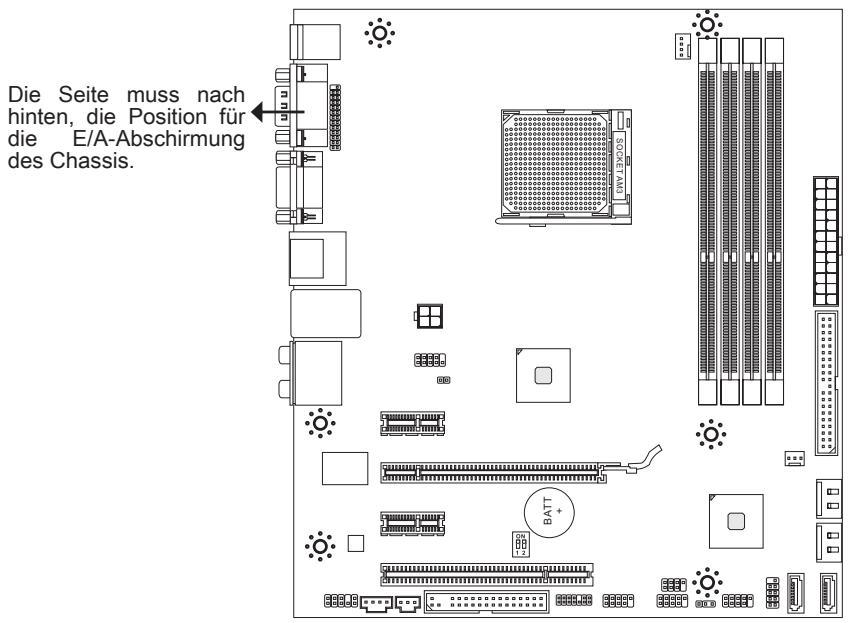

Schraubenlocher

Wenn Sie das Mainboard zu installieren, müssen Sie das Mainboard in das Chassis in der korrekten Richtung setzen. Die Standorte von Schraubenlochern auf dem Mainboard sind wie nachfolgend gezeigt.

Verweisen Sie das obige Bild, um Abstandshalter in den entsprechenden Orten auf Chassis installmenten und dann Schraube durch das Mainboard Schraubenlocher in den Abstandshalten.

Wichtig

• Zur Verhütung von Schäden auf dem Mainboard, jeglichen Kontakt zwischen dem Mainboard Stromkreis und dem Chassis oder unnötige Abstandshalter montiert auf dem Chassis ist verboten.
  -itte stellen Sie sicherrasskeine metallischen Komponenten auf dem Mainboard ausgesetzt ist oder innerhalb des Chassis, Kurzschluss des Mainboards verursachen kann.

CPU (Prozessor)

Wenn Sie die CPU einbauen, stellen Sieitte sicher, dass Sie auf der CPU einen Kuhler anbringen, um Überhitzung zu vermeiden. Verfugen Sie über keinen Kuhler, setzen Sie sichitte mit Ihr hem Händler in Verbindung, um einen solchen zu erwerben und zu installieren. Um die neuesten Informationen zu Unterstützung Prozessoren zu erhalten, besuchen Sieitte http://www.msi.com/index.php?func=cpuform2

Wichtig

Überhitzung

Überhütung beschädigt die CPU und das System nachhaltig. Stellen Sie stets eine korrekte Funktionseise des CPU Kühlers sicher, um die CPU vor Überhütung zu schätzen. Überprüfen Sie eine gleichmäßige Schicht der thermischen Paste (oder thermischen Klebeandes) zwischen der CPU und dem Kühblech anwenden, um Wärmeableitung zu erhöhen.

CPU Wechsel

Stellen Sie vor einem Wechsel des Prozessors stets richer, dass das ATX Netzeil ausgeschaltet und der Netzstecker gezogen ist, um die Unverkehrheit der CPU zu gewährleisten.

Übertakten

Dieses Motherboard wurde so entworfen, dass es Übertakten untersucht. Stellen Sie jedochitte)sicher,dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurechtkommen.Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden.Wir übernehmer keinerlei Garantie fur die Schaden und Risiken, die aus unzulässigem oder Bet rieb jensei ts der Produktspezifikationen resultieren.

Die Oberseite der AM3 CPU

Vergessen Sie nicht, etwas Siliziumwärmeleitpaste auf die CPU auf zut ragen, um eine Ableitung der Hitze zu erzielen.

der golden Pfeil

CPU & Kühler Einbau

Wenn Sie die CPU einbauen, stellen Sieitte sicher, dass Sie auf der CPU einen Kuhler anbringen, um Überhitzung zu vermeiden. Vergessen Sie nicht, etwas Siliziumwärmeleitpaste auf die CPU aufzutragen, bevor Sie den Prozessorkuhler installieren, um eine Ableitung der Hitze zu erzielen.

Folgen Sie den Schritten unter, um die CPU und den Kühler ordnungsgemäß zu installieren. Ein fehlerhafter Einbau führt zu Schäden an der CPU und dem Mainboard.

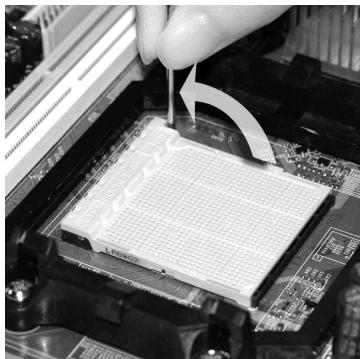

1. Ziehen Sie den Hebelsichtlich vom Sockel weg, haben Sie ihn danach bis zu einem Winkel von ca. 90^ an.

1. Ist die CPU korrekt installiert, sollen den die Pins an der Unterseite vollständig versenkt und nicht mehr sightbar sein. Beachten Sieitte, dass jeder Abweichung von der richtigen Vorgehensweise beim Einbau Ihr Mainboard dauerhaft beschädigen kann.

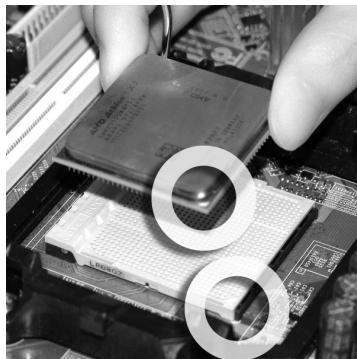

1. Machen Sie den goldenen Pfeil auf der CPU ausfindig. Die CPU passt nur in der korrekten Ausrichtung. Setzen Sie die CPU in den Sockel.

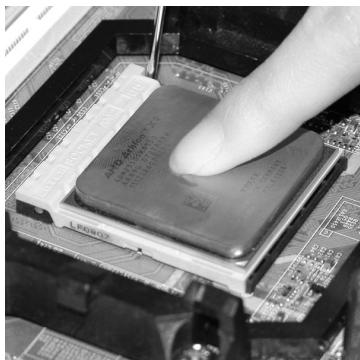

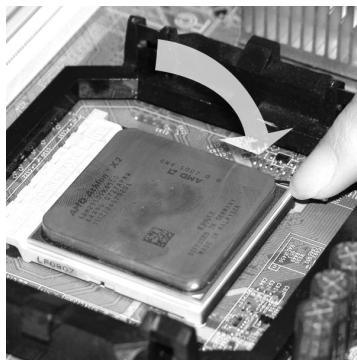

1. Drucken Sie die CPU fest in den Sockel und drucken Sie den Hebels wieder nach unter bis in seine Ursprungsstellung. Da die CPU während des Schliebens des Hebels dazu neigt, sich zu bewegen, sichern Sie dieseitte während des Vorgangs durch permanenten Fingerdruck von oben, um sicherzustellen, dass die CPU richtig und vollständig im Sockel sitzt.

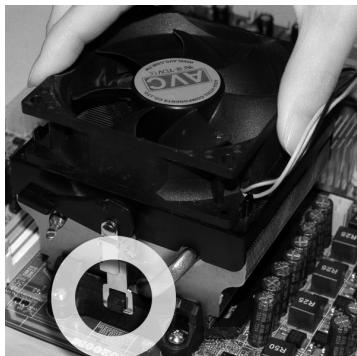

1. Setzen Sie den Kühler auf die Kühlerhalterung und hacken Sie zuerst ein Ende des Kühlers an dem Modul fest.

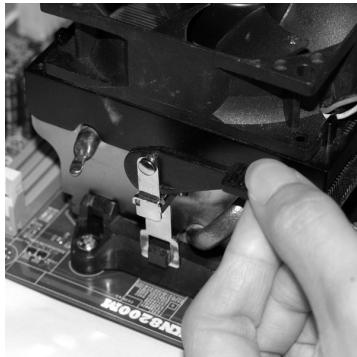

1. Drucken Sie den Sicherungshebel.

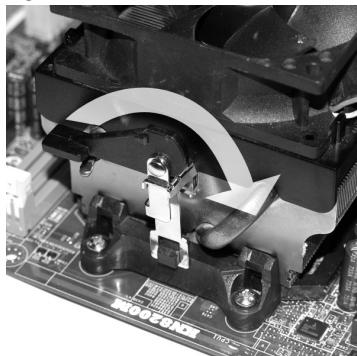

1. Dann drücken Sie das andere Ende des Bügels herunter, um den Kühler auf der Kühlerhalterung zu fixieren. Anschließlichziehen Sie den Sicherungshebel an der Seite fest.

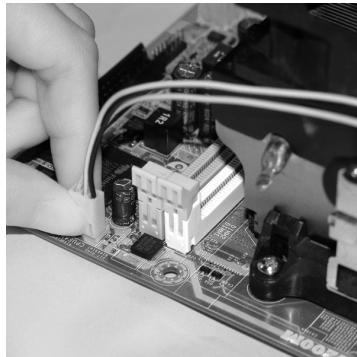

1. Verbinden Sie das Stromkabel des CPU Lufters mit dem Anschluss auf dem Mainboard.

Wichtig

Die Fotos des Mainboard in thisem Abschnitt dieren nur Demonstrationszwecken im Zusammenhang mit dem Kuhlereinbau fur Sockel AM3 CPU. Die Erscheitung Ihres Mainboards kann in Abhängigkeit vom Modell abweichen.
- Es besteht Verletzungsgefahr, wenn Sie den Sicherungshaken vom Sicherungsbolzen trennen. Sobald der Sicherungshaken gelöst wird, schnellt der Sicherungshaken(sofort darüber.

Speicher

These DIMM-SteckplätzenehmenArbeitsspeichermoduleauf.

Die neusten Informationen über kompatible Bauteile finden Sie unter

http://www.msi.com/index.php?func testreport

DDR3

240-polig, 1,5V

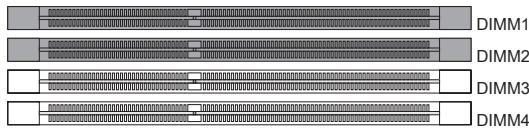

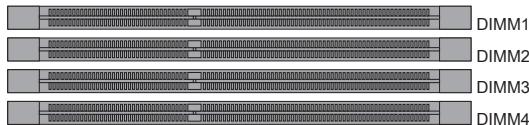

Populationsregeln fur Dual-Channel-Speicher

Im Dual -Channel-Modus konnen Arbeitsspeichermodule Daten über zwei Datenbusleitungen gleichzeitig senden und empfangen. Durch Aktivierung des Dual-Channel-Modus wird die Leistung Ihr's Systems verbessert.itte beachten Sie die folgenden Abbildungen zur Veranschaulichung der Populationsregeln im Dual-Channel-Modus.

1

②

Wichtig

• DDR3 und DDR2 können nicht unterinander getauscht werden und der Standard DDR3 ist nicht abwärtskompatibel. Installieren Sie DDR3 Speichermodule stets in DDR3 DIMM Slots.
• Stellen Sie im Zweikanalbetriebitte sichere, dass Sie Module des gleichen Typus und identischer Speicherdichte in den DIMM Slots underschiedlicher Kanäle verwenden.
• Um einen sicheren Systemstart (besonderss für Lynnfield CPU) zu gewährleisten, bestücken Sie immer DIMM1 zuerst.

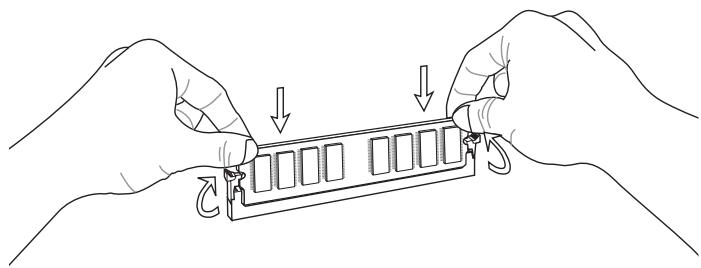

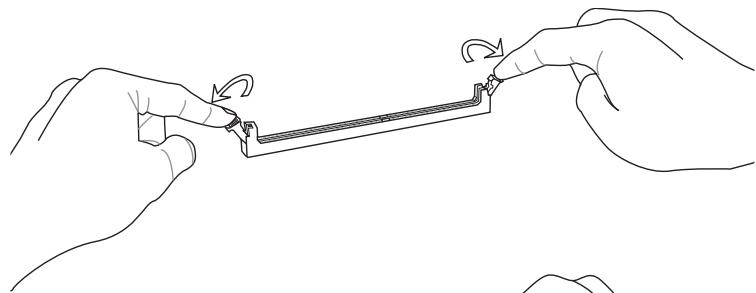

Vorphensweise beim Einbau von Speicher Modulen

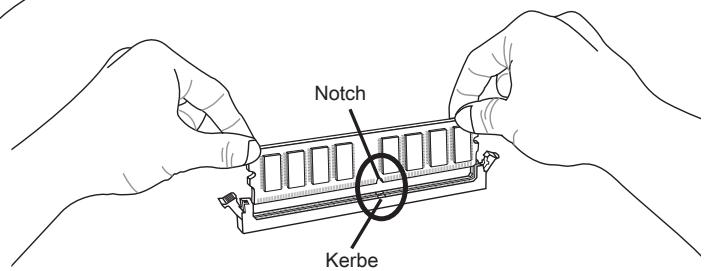

1. Die Speichermodulen haben nur eine Kerbe in der Mitte des Moduls. Sie passen nur in einer Richtung in den Sockel.
2. Stecken Sie das Arbeitssspeichermodul senkrecht in den DIMM-Steckplatz ein. Drücken Sie anschließend das Arbeitssspeichermodul nach unten, bis die Kontakt-seite richtig tief in dem DIMM-Steckplatz sitzt. Der Kunststoffbügel an jedem Ende des DIMM-Steckplatzes Schnappt automatisch ein, wenn das Arbeitssspeichermodul richtig eingesetzt ist.
3. Prufen Sie von Hand, ob das Arbeitsspeichermodul von den seitlichen Bügeln am DIMM-Steckplatz richtig gehalten wird.

Wichtig

Die goldenen Kontakte sind kaum zu sehen, wenn das Arbeitsspeichermodul richtig im DIMM-Steckplatz sitzt.

Stromversorgung

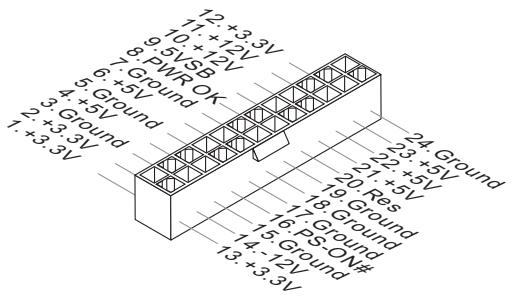

ATX 24-poliger Stromanschluss: JPWR1

Mit diesen Anschluss verbinden Sie den ATX 24-poligen Anschluss des Netzteils. Achten Sie bei dem Verbinden des ATX 24-poligen Stromanschlusses darauf, dass der Anschluss des Netzteils richtig auf den Anschluss an der Hauptplatine ausgerichtet ist. Drücken Sie dann den Anschluss des Netzteils fest nach unten, um eine richtige Verbindung zu gewährleisten.

Sie können auch den 20-poligen ATX-Stromanschluss des Netzteils verwenden. In this sem Fall muss eine Ecke des 20-poligen ATX-Stromanschlusses des Netzteils auf den Pol 1 bzw. Pol 13 des Anschlusses an der Hauptplatine ausgerichtet werden.

ATX 4-poliger Stromanschluss: JPWR2

Dieser Stromanschluss wird verwendet, um die CPU mit Strom zu versorgen.

Wichtig

• Stellen Sie sicher, dass diese Anschlüsse mit den richtigen Anschlüssen des Netzteils verbunden werden, um einen stabilen Betrieb der Hauptplatine sicherzustellen.
• Für die Systemstabilität ist ein Netzteil mit 400 Watt (oder noch mehr) empfehlenswert.

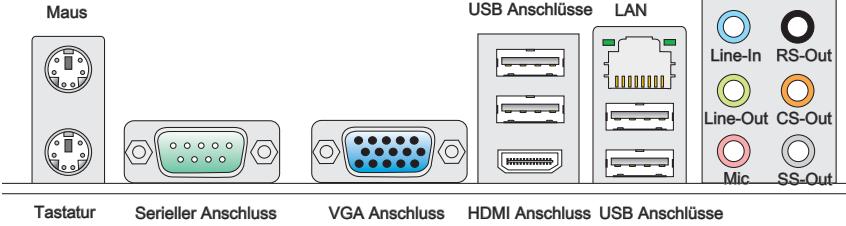

Rücktafel

Maus/Tastatur

Die Standard PS/2® Maus/Tastatur Stecker Mini DIN ist für eine PS/2® Maus/Tastatur.

Serieller Anschluss

Es handelt sich um eine 16550A Kommunikationsschnittstelle, die 16 Bytes FIFOs senden/empfängt. Hier lasst sich eine serielle Maus oder andere serielle Geräte direkt anschließen.

VGA Anschluss

Die DB 15-Pin Buchse dient zum Anschluss eines VGA Monitors.

HDMI Anschluss

Das High-Definition Multimedia Interface (kurz HDMI) ist eine Schnittstelle für die volldigitale Übertragung von dekomprimierten Audio- und Video-Daten. Diese HDMI besteht alle Formate für Fernseh, einschließlich Standard- und Enhanced- oder HD-Video sowie das Audioformate der Unterhaltungselektronik.

LAN

Die Standard RJ-45 Buchse ist für Anschlus zum an ein Lokales Netzwerk (Local Area Network - LAN). Hier kann ein Netzwerkkabel angeschlossen werden.

LED	Farbe	LED Status	Zustand
Links	Gelb	Aus	Keine Verbindung mit dem LAN.
		An(Dauerleuchten)	Verbindung mit dem LAN.
		An(heller & pulsierend)	Der ComputerCOMMUNIZiert mit einem anderen Rechner im LAN.
Rechts	Grün	Aus	Gewährte Datenrate 10 MBit/s.
		An	Gewährte Datenrate 100 MBit/s.
	Orange	An	Gewährte Datenrate 1000 MBit/s.

USB Anschluse

Dieser USB (Universal Serial Bus) Anschluss zum direkten Anschluss von USB-Geräten, wie etwa Tastatur, Maus oder weiterer USB-kompatibler Geräte.

Audioanschlussse

These Audioanschlüsse dieren zur Verbindung mit Audiogeräten. Durch die Farben erkennen Sie die entsprechenden Funktionen der Audioanschlüsse.

Line-In (Blau) - Der Anschluss "Line In" kann einen externen CD-Player, Tapeplayer oder ein sonstiges Audiogerät aufnehmen.
Line-Out (Grün) - An den Anschluss "Line Out" können Sie Laufsprecher oder Kopfhörer anschließen.
Mikrofon (Rosa) - Der Anschluss "Mic" nimmt ein Mikrofon auf.
RS-Out (Schwarz) - Dieser Anschluss nimmt die hinteren Surround-Lautsprecher im 4/5,1/7,1-Kanalmodus auf.
CS-Out (Orange) - Dieser Anschluss nimmt die mittlen oder Subwoofer-Lautsprecher im 5,1/7,1-Kanalmodus auf.
SS-Out (Grau) - Dieser Anschluss nimmt die beidenlichen Surround-Lautsprecher im 7,1-Kanalmodus auf.

Anschlüssen

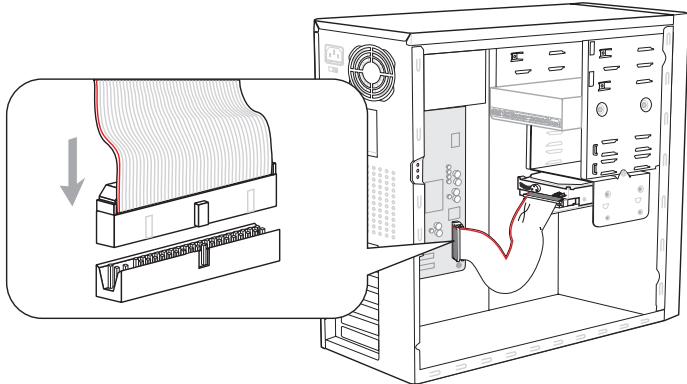

Anschluss des Diskettenlaufwerks: FDD1

An dieser Anschluss besteht ein Diskettenlaufwerke mit 360KB, 720KB, 1,2MB, 1,44MB oder 2,88MB Kapazität.

* Das MB-Layout in dieser Abbildung haben nur Orientierungscharakter.

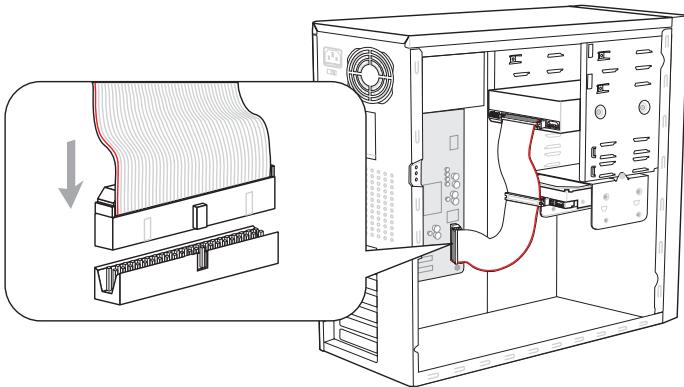

IDE Anschluss: IDE1

An dieser Anschluss können IDE Festplatten, optische Laufwerke und andere Geräte betrieben werden.

* Das MB-Layout in dieser Abbildung haben nur Orientierungscharakter.

Wichtig

Verbinden Sie zwei IDE Laufwerke über ein Kabel, müssen Sie das zweite Laufwerk im Slave-Modus konfigurieren, indem Sie entsprechend den Jumper setzen. Entnehmen Sieitte die Anweisungen zum Setzen des Jumpers der Dokumentation der IDE Geräte, die der Festplattenhersteller zur Verfugung staatlt.

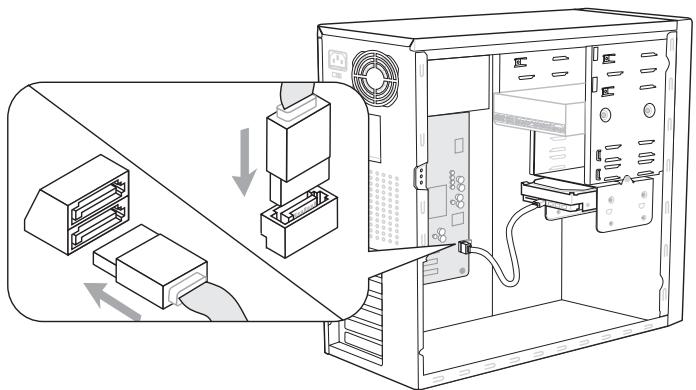

Serial ATA Anschluss: SATA1~6

Der Anschluss ist eine Hochgeschwindigkeitsschnittstelle der Serial ATA. Pro Anschluss kann ein Serial ATA Geräte angeschlossen werden.

* Das MB-Layout in dieser Abbildung haben nur Orientierungscharakter.

Wichtig

-itte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad, da dies zu Datenverlusten während der Datenübertragung fuhrt.

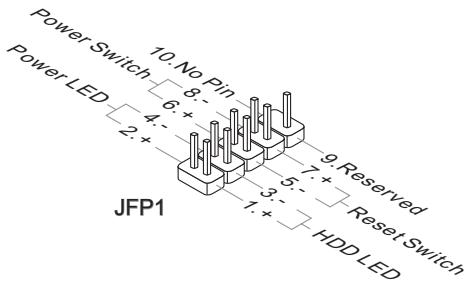

These Anschlusses sind für das Frontpanel. Sie dieren zum Anschluss der Schalter und LEDs des Frontpanels. JFP1 erfüllt die Anforderungen des "Intel® Front Panel I/O Connectivity Design Guide".

Stromanschlüsse für Lüfter: CUPFAN, SYSFAN1

Die Anschlüsse unterstützen aktive Systemlüfter mit +12V . Wenn Sie den Anschluss herstellen, sollen den Sie immer darauf auf achten, dass der rote Draht der positive Pol ist, und mit +12V verbunden werden sollen. Der schwarze Draht ist der Erdkontakt und sollen mit GND verbunden werden. Ist Ihr Mainboard mit einem Chipsatz zur Überwachung der Systemhardware versehen, dann brauchen Sie einen speziellen Lüfter mit Tacho, um die Vorteile der Steuerung des CPU Lüfters zu nutzen.

CPUFAN

SYSFAN1

Wichtig

• Bitte informieren Sie sich auf der officiellen Website vom Prozessor über empfohlene CPU Kühler oder Fragen Sie ihren Handlcer nach einem geeigneten Lüfter.
• CPUFAN unterstützen die Lüfterkontrolle. Sie können das Utility Overclocking Center installieren, welche automatisch die Geschwindigkeiten des CPUFAN in Abhängigkeit von der CPUFAN Temperaturen steuert.
• CPUFAN kann die Lüfter/Kühlkörper mit drei- und vierpoligen Steckern untersätzen.

Gehäusekontaktanschluss: JCI1

Dieser Anschluss wird mit einem Kontaktschalter verbunden. Wir das Gehäuse geöffnet, wird der Schalter geschlossen und das System zeitnet dies auf und gibt auf dem Bildschirm eine Warnung aus. Um die Warmmeldung zulöschen, muss das BIOS aufgerufen und die Aufzeinung gelöscht werden.

CD-Eingang: JCD1

Dieser Anschluss wird für externen Audioeingang zur Verfügung gestellt.

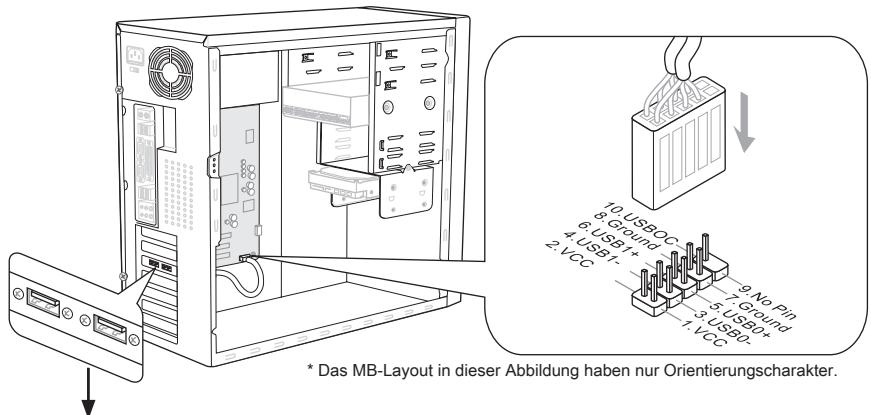

USB Vorderanschluss: JUSB1/ JUSB2/ JUSB3

Dieser Anschluss entspricht den Richtlinien des Intel® I/O Connectivity Design Guide. Er ist bestens geeignet, Hochgeschwindigkeits- USB- Peripheriegeräte anzuschlieben, wie z.B. USB Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker, Modem und ähnliches.

USB Slotblech (optional)

Wichtig

Bitte beachten Sie, dass Sie die mit VCC (Stromfuhrende Leitung) und GND (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schaden kommt.

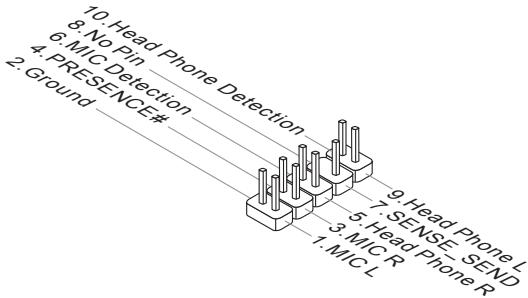

Audioanschluss des Frontpanels: JAUD1

Dieser Anschluss erhögt den Anschluss von Audioein und -ausgangen eines Frontpanels. Der Anschluss entspricht den Richtlinien des "Intel® Front Panel I/O Connectivity Design Guide".

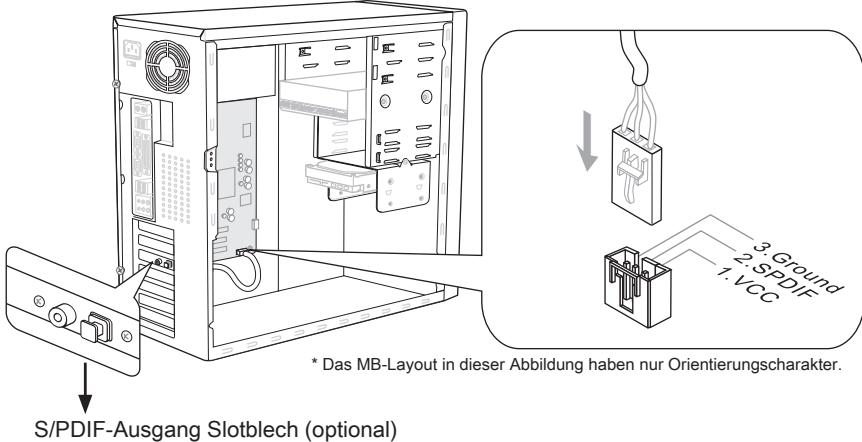

S/PDIF-Ausgang:JSP1

Die SPDIF (Sony & Philips Digital Interconnect Format) Schnittstelle wird für die Übertragung digitaler Audiodaten verwendet.

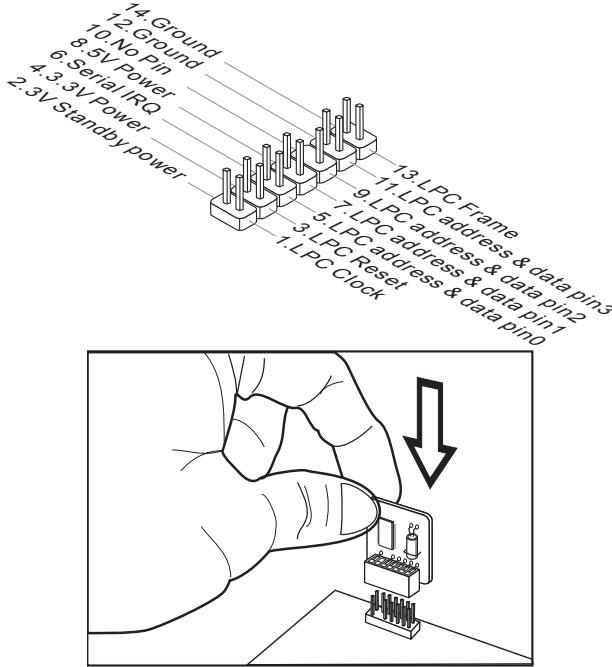

TPM Modul Anschluss: JTPM1

Dieser Anschluss wird für das optionale TPM Modul (Trusted Platform Module) verwendt. Weitere Informationen über den Einsatz des optionalen TPM Modules enthalten Sieitte dem TPM Plattform Handbuch.

Serieller Anschluss: JCOM1

Es handelt sich um eine 16550A Kommunikationsschnittstelle, die 16 Bytes FIFOs senden/empfängt. Hier lasst sich eine serielle Maus oder andere serielle Geräte direkt anschließen.

Schalter

Übertaktung FSB Schalter: OC_SW1

Mit der Änderung der Schalter (s. Tabelle) kann der Prozessor-Takt erhöht werden, womit die Prozessorfrequenz übertaktet wird. Folgen Sie den Anweisungen, um die entsprechenden Übertaktung-Werte zu erhalten.

Standard

Erhöhen der CPU-Geschwindigkeit um 10%

Erhöhen der CPU-Geschwindigkeit um 15%

Erhöhen der CPU-Geschwindigkeit um 20%

Wichtig

• Stellen Sieitte sicherr, dass der PC ausgeschaltet ist, bevor Sie die Schalter und FSB Werteändern.
• Die Übertaktungsverhalten hangt von dem Systemaufbau (die Speicherfälligigkeit, thermische Lösung...etc) ab, und es wird nicht garantiert.

Steckbrücke

Stockbrücke zur CMOS- Lösung: JBAT1

Der Onboard CMOS Speicher (BIOS), enthalt Grundinformationen sowie erweite Eistellungen des Mainboards. Der CMOS Speicher wird über eine Betterie mit Strom versotgt, damit die Daten nach Abschalten des PC-systems erhalten bleiben. Weiterhin sind Informationen für den Start des Systems in dem Speicher hinterlegt. Sollten Sie Fehlermeldungen während des Startvorganges erhalten, kann ein Zurücksetzen des CMOS Speichers in den ursprünglichen Werkszustand halten. Drücken Sie dazu leicht den Schalter.

JBAT1

Halten Daten

Löschen Daten

Wichtig

Wenn das System ausgeschaltet ist, können Sie die Steckbrücke auf den Pol 2 und 3 stecken, um die Daten im CMOS zulösen. Stecken Sie anschließend die Steckbrücke auf den Pol 1 und 2 darüber. Versuchen Sie niemals die Daten im CMOS zulösen, wenn das System eingeschaltet ist. Die Hauptplatine kann dadurch beschädigt.

Stockplatz

PCIE (Peripheral Component Interconnect Express) Steckplatz

Der PCI Express-Steckplatz unterstützt eine Erweiterungskarte mit der PCI Express-Schnittstelle.

PCIEx16 Steckplatz

PCIEx1 Steckplatz

PCI (Peripheral Component Interconnect) Steckplatz

Der PCI-Steckplatz kann LAN-Karten, SCSI-Karten, USB-Karten und sonstige Zusammenkarten aufnehmen, die mit den PCI-Spezifikationen konform sind.

32-Bit PCI Steckplatz

Wichtig

Achten Sie darauf, dass Sie zuerst das Netzkabel aus der Steckdose Herausziehen, bevor Sie eine Erweiterungskarte installieren oder entfernen. Denken Sieitte auch daran die Dokumentation der Erweiterungskarte zu lessen, um notwendige Hardware-oder Softwareeinstellungen für die Erweiterungskarte wie z.B. Jumper-, Schalter- oder BIOS-Einstellungen vorzunehmen.

PCI-Unterbrechungsanforderungs-Routing

Eine IRQ (Interrupt Request; Unterbrechungsanforderung)-Leitung ist eine Hardwareleitung, über die ein Gerät Unterbrechungssignale zu dem Mikroprozessor schicken kann. Die PCI IRQ-Pole werden in der Regel mit dem PCI-Bus-Polen wie folgt verbunden:

	Folge1	Folge2	Folge3	Folge4
PCI Steckplatz1	INT E#	INT F#	INT G#	INT H#

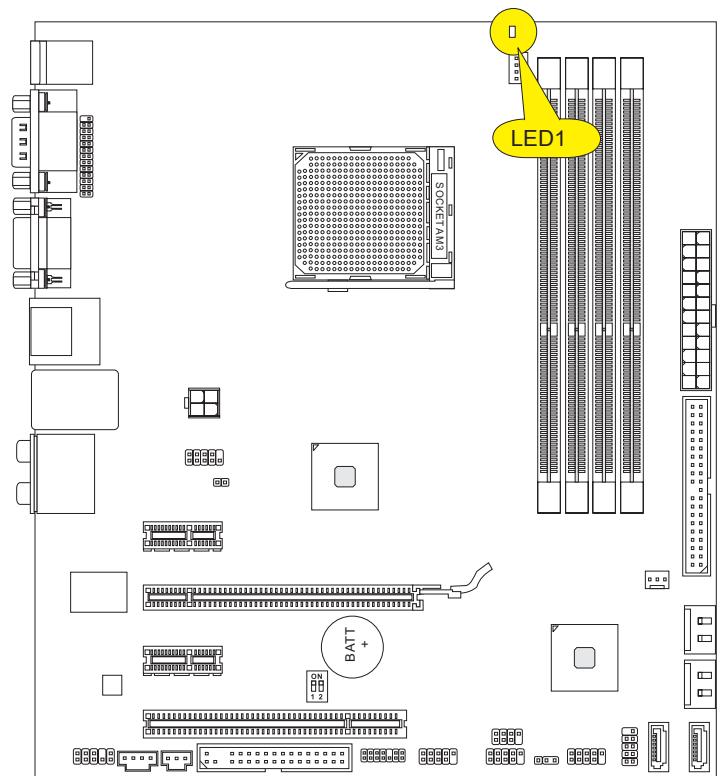

APS LED Statusanzeige: LED1

These APS (Active Phase Switching) LEDs zeigen den gegenwärftigen CPU Strromphase Modus an. Lesen Sie die folgenden Anweisungen.

LED1

Ein	Die LED leuchtet, wenn CPU in der Phase 3 Power-Modus.
Aus	Die LED aus ist, wenn CPU in der Phase 1 Power-Modus.

BIOS Setup

Dieses Kapitel enthalt Informationen über das BIOS Setup und ermöglicht es Ihnen, Ihr System optimal auf ihre Anforderungen einzustellen. Notwendigkeit zum Aufruf des BIOS besteht, wenn:

Während des Bootvorgangs des Systems eine Fehlermeldung erscheidt und Sie zum Aufruf des BIOS SETUP aufgefordert werden.
- Sie die Werkseinstellungen zugunsten individueller Einstellungenändern wollen.

Wichtig

• Die Menüpunkte jeder BIOS Kategorie, die in diesen Kapitel beschreiben wird, werden permanent auf den neuesten Stand gebracht, um die Systemleistung zu verbessern. Aus diesen Grunde kann die Beschreibung gingefugig von der aktuellsten Version des BIOS abweichen und sollen dementsprechend ledigious als Anhaltspunkt dienen.
• Wahlend des Hochfahrens, wird die BIOS Version in der ersten Zeile nach dem Hochzahlen des Speichers angezeigt, üblicherweise im Format dieser Beispiels:

A7623AMS V2.3 043010 wobei:

Die erstige Stellen den BIOS-Hersteller bezeichnet, damit A = AMI , W = AWARD , und P = PHOENIX .

2te - 5te Stelle bezeichnete die Modelnummer.

6te Stelle beziehen den Chipsatzhersteller, A = AMD , I = Intel , V = VIA , N = Nvidia .

7te - 8te Stelle beziehen sich auf den Kunden, MS=alle Standardkunden.

V2.3 bezieht sich auf die BIOS Version.

043010 bezeichnet das Datum der Veröffentlichung des BIOS.

Aufruf des BIOS Settings

Nach dem Einsatz beginnnt der Computer den POST (Power On Self Test -Selbstüberprüfung nach Anschalten). Sobald die Meldung unter entscheid, drücken Sie die Taste um das Setup aufzurufen.

(ENTF drücken, um das Einstellungenprogramm zu öffnen)

Wenn die Nachricht verschwindet, bevor Sie reagieren und Sie möchten immer noch ins Setup, starten Sie das System neu, indem Sie es erst AUS- und danach wieder ANSCHALTEN, oder die "RESET"-Taste am Gehäuse betätigten. Sie können das System außer dem neu starten, indem Sie gleichzeitig die Tasten <Strg> , <Alt> und <Entf> drücken (bei manchen Tastaturen <Ctrl> , <Alt> und <Del> ).

Hilfe finden

Nach dem Start des Setup Menü erscheint zuerst das Hauptmenu.

Hauptmenü

Das Hauptmenu listet Funktionen auf, die Sie ändern können. Sie können die Steuertasten ( ) verwenden, um einen Menupunkt auszuwahlen. Die Online-Beschreibung des hervorgehobenen Menupunktes erscheidt am unteren Bildschirmbrand.

Bildschirmrand

Wenn Sie an der linken Seite bestimmter Felder ein Dreieckssymbol finden (wie rechts dargestellt), bedeutet dies, dass Sie über das entsprchende Feld ein Untermenü mit zusätzlichen Optionen aufrufen konnen. Durch die Steuertasten ( ) können Sie ein Feld hervorheben und durch Drücken der Eingabetaste in das Untermenü gelangen. Dort konnen Sie mit den Steuertasten Werte eingeben und navigieren. Durch Drucken von kommt Sie zurück ins Hauptmenü.

Allgemeine Hilfe

Das BIOS Setup verfügbar über eine Allgemeine Hilfe (General Help). Sie können diese aus jedem Menu einzach durch Drücken der Taste aufrufen. Sie listet die Tastes und Einstellungen zu dem hervorgehobenen Menüpunkt auf. Um die Hilfe zu verlassen, drücken Sie .

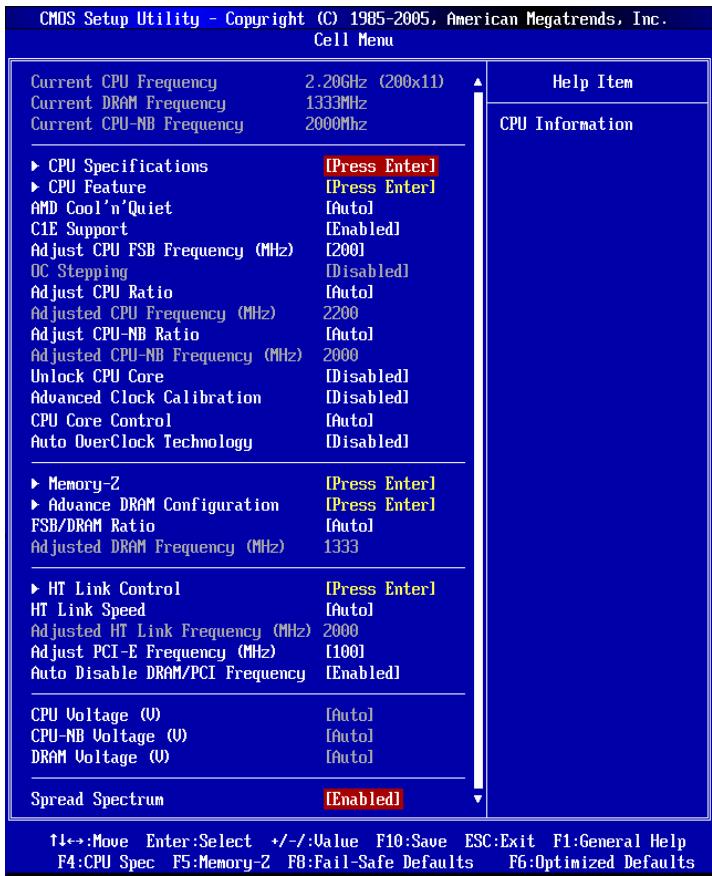

Das Hauptmenu

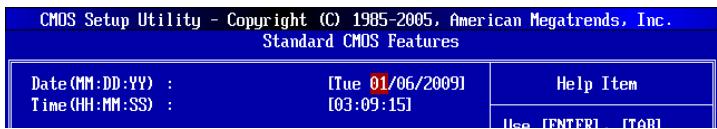

Nachdem Sie das BIOS CMOS Setup Utility, aufgerufen haben, erscheidt das Hauptmenü. Es weist zehn Setup- Funktionen und zwei Arten das Menu zu verlassen auf. Verwenden Sie die Pfeiltasten, um im Menu zu navigieren und drücken Sie die Eingabetaste (), um ein Untermenü aufzurufen.

In diesen Menu können Sie die Basiskonfiguration Ihres Systems anpassen, so z.B. Uhrzeit, Datum usw.

Verwenden Sie diesen Menüpunkt, um weitergehende Einstellungen an Ihr System vorzunehmen.

Verwenden Sie diesen Menu, um die Einstellungen für in das Board integrierte Peripheriegeräte vorzunehmen.

Power Management Setup

Verwenden Sie diesen Menu, um die Einstellungen für die Stromsparfunktionen vorzunehmen.

H/W Monitor

Dieser Eintrag zeigt den generellen Systemstatus.

Green Power

Verwenden Sie diesen Menu um Einstellungen der Stromversorgung vorzunehmen.

Verwenden Sie diesen Menu, um das Kennwort für das BIOS einzugeben.

Cell Menu

Hier können Sie Einstellungen zu Frenzen/Spannungen und Übertaktung vornehmen.

M-Flash

In diesen Menu können Sie das BIOS vom Speicher-Antrieb abtasten/ aufblinken (nur FAT/FAT32 Format).

Abspeichern/ laden die Einstellungen im/ vom CMOS für BIOS.

>Load Fail-Safe Defaults

Hier können Sie die BIOS- Werkseinstellungen für stabile Systemleistung laden.

> Load Optimized Defaults

In thisem Menu können Sie die BIOS-Voreinstel lungen laden, die der Mainboardhersteller zur Erzielung der besten Systemleistung vorgibt.

Save & Exit Setup

Abspeichern der BIOS-Änderungen im CMOS und verlassen des BIOS.

Exit Without Saving

Verlassen des BIOS' ohne Speicherung, vorgenommene Änderungen verfallen.

Wenn Sie das BIOS Dienstprogramm öffnen, folgen Sie den unterstehenden Anweisungen.

1. Laden der optimalen Voreinstellung : Verwenden Sie die Steuerschlüssel ( ) , um dem Laden der optimalen Voreinstellung zu wahlen und drücken Sie auf . Dann entscheidt die folgende Meldung:

Drücken Sie auf [OK] und , um die im Werk eingestellt den Standardwerte für eine optimale Systemleistung zu laden.

1. Die Datum/Zeit Einstellung : Wahlen Sie die "Standard-CMOS Features" vor und drücken Sie um das Standard-CMOS Features-Menu zu wahren. Passen Sie nun die Felder "Datum" und "Zeit" an.

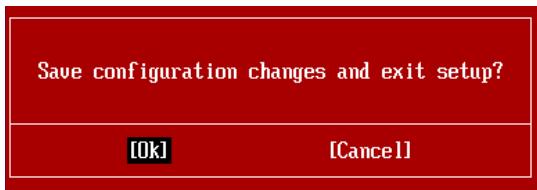

1. Abspeichern u. Beenden der Einstellung: Verwenden Sie die Steuerschlüssel (↑ ↓), um dem Abspeichern u. Beenden der Einstellungen zu wahlen und drücken Sie auf . Es erscheidt folgende Meldung:

Drücken Sie auf [OK] und , um die (neuen) Einstellungen zu speichern und das BIOS Setup zu verlassen.

Wichtig

Die Konfiguration oben dieren nur generellen Zwecken. Wenn Sie detailierte BIOS-Einstellungen besteht, dann sie bitte das Handbuch in Englischer Sprache auf der MSI Website ein.

1. Cell Menu Introduction: Das Menu ist für den weiteren Benutzer, der die Hauptplatine übertakten * 嗯

Wichtig

Nur wenn Sie mit dem Chipsatz vertraut sind, können Sie die Einstellung ändern.

Current CPU / DRAM / CPU-NB Frequency
Zeigt die derzeitige Frequenz der CPU, die Geschwindigkeit des Speichers. Nur Anzeige.
CPU Specifications

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Das Untermenü zeigt die Information des installierten CPUs.

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Das Untermenü zeigt die Technologien des installierten CPUs.

CPU Feature

Drucken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen:

AMD Cool'n'Quiet
Die Cool'n'Quiet-Technologie kann die CPU-Geschwindigkeit und den Stromverbrauch effizient und dynamisch herabsetzen.
C1E Support

Während des Leerlaufs aktiviert die Funktion, um die Stromaufnahmelesen. Nicht alle Prozessor unterstützt Enhanced Halt Stand (C1E).

SVM Support

These Option aktiviert oder deaktiviert die Technologie des AMD SVM (Secure Virtual Machine).

AMD Cool'n'Quiet

Die Cool'n'Quiet-Technologie kann die CPU-Geschwindigkeit und den Stromverbrauch effizient und dynamisch herabsetzen.

C1E Support

Während des Leerlaufs aktiviert die Funktion, um die Stromaufnahmelesen. Nicht alle Prozessor unterstützt Enhanced Halt Stand (C1E).

Wichtig

Für eine einwandfrei Funktion von Cool'n'Quiet muss folgende Vorgehensweise unbedingt sichergestellt werden:

• BIOS Setup ausführren und wahren Cell Menu aus Unter Cell Menu setzen Sie AMD Cool'n'Quiet, auf "Enabled".
• Öffnen Sie Windows und wahlen Sie [Start] -> [Ein tellungen] -> [Systemsteuerung] -> [Energieoptionen]. Gehen Sie zu Eigenschaften von Energieoptionen (Power Options Properties), und wahlen Sie Minimaler Energieverbrauch (Minimal Power Management) under Energieschemas (Power schemes).

Hier können Sie die CPU FSB (Front Side Bus) Frequenz verändern (in MHz).

OC Stepping

OC Stepping ist aktiviert, nachdem Sie die Frenquenz der Übertaktung im "Adjust CPU Base Frequency (MHz)" einstellt. Die folgenden Einzelteile erschinen und das System kann Schritt für Schritt übertaken nach System Laden des Betriebssystems oben.

Start OC Stepping From (MHz)

Hier kann den Angangs-Grundtakt angegeben. Das system bootet mit dem AngangsFSB-Takt, und übertakt vom Angangs-Grundtakt zu eingestellen Grundtakt, die im "Adjust CPU Base Frequency (MHz)" Schritt für Schritt einsetzen.

OC Step

Stellt wieviele Schritte für das niedrige Grundtakt Übertaktung ein.

OC Step Count Timer

Stellt die Pufferzeit für jeder Schritt ein.

Adjust CPU Ratio

Hier können Sie die CPU -Taktmultiplikator (Ratio) angegeben. Dies können Sie nur benutzen, wenn der Prozessor die Funktion unterstützt.

Zeigt die verstellte Frequenz der CPU. Nur Anzeige.

Adjust CPU-NB Ratio

Hier können Sie die CPU-NB-Taktmultiplikator (Ratio) angegeben.

Zeigt die verstellte Frequenz der CPU-NB. Nur Anzeige.

Unlock CPU Core

Hier erlaubt Ichnen, die sonstigen Kerne zu entsperren. Sie wahlen die Einstellung [Enabled] (ermöglicht) aus und dann einstellen Sie Advanced Clock Calibration in [Auto], um die Prozessorkerne zu aktivieren.

Hier können Sie übertakten. Lautet die Einstellung auf [Auto], kann eine hochren CPU-Ratio angegeben, nur wenn der Prozessor diese Funktion stützt.

CPU Core Control

Gesteuert werden dei Anzahl der CPU-Kerne. Mit der Einstellung [Auto], wird das CPU unter die standardmäßig zulässigen Korne führen. Mit der Einstellung [Manual], konnen Sie die spezifischen CPU Kern deaktivieren/ aktivieren.

Core 1/2/3/4

Hier konnen Sie den Kern 1/2/3/4 deaktivieren/aktivieren.

Auto OverClock Technology

Lautet die Einstellung [Max FSB], kann das System den maximalen FSB Takt finden und automatisch übertakten. Wenn die Übertaktung darstellen nicht kann, können Sie den untereren FSB Takt für die erfolgreiche Übertaktung geben.

Memory-Z

Drucken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen.

DIMM1~4 Memory SPD Information

Drücken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen. Das Untermenü zeigt die Informationen des installierten Speichers an.

Advance DRAM Configuration

Drucken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen.

DRAM Timing Mode

Wahlen Sie aus, ob DRAM-Timing durch das SPD (Serial Presence Detect) EEPROM auf dem DRAM-Modul gesteuert wird. Die Einstellung [Auto] erhögt die automatische Erkennung des DRAM timings und der folgenden "Advance DRAM Configuration" Untermenü durch das BIOS auf Basis der Einstellungen im SPD. Das Vorwahlen [Manual] eingestellt, können Sie den DRAM Timing und die folgenden "Advance DRAM Configuration" Untermenü anpassen.

FSB/DRAM Ratio

Konnen Sie hier den FSB/Speicher des Ratios anpassen.

Gibt der verstellt Freqenz des Speichers. Nur Anzeige.

HT Link Control

Drucken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen.

Setzt die Bandbreite des Hyper-Transport Links fest. Mit der Einstellung [Auto], erkennt das System die HT Link Bandbreite automatisch.

HT Link Speed

Gibt die Betriebsfrequenz des Taktgebers des Hypertransport Links vor. Mit der Einstellung [Auto], erkennt das System die HT Link Geschwindigkeit automatisch.

Gibt der verstellt Frequenz des HT-Links. Nur Anzeige.

Gestattet die Wahl der PCI-E Freqenz (in MHz).

Auto Disable DRAM/PCI Frequency

Lautet die Einstellung auf [Enabled] (eingescheltet), deaktiviert das System die Taktung leerer PCI Sockel, um die Elektromagnetische Störstrahlung (EMI) zu minimieren.

These Option bietet Ihnen an, die Spannung des CPU, des Speichers und des Chips anzupassen.

Spread Spectrum

Pulsiert der Taktgenerator des Motherboards, erzeugen die Extremwerte (Spitzen) der Pulse EMI (Elektromagnetische Interferenzen). Die Spread Spectrum Funktion reduziert die erzeugten EMI, indem die Pulse so moduliert werden, das die Pulsspitzen zu flacher Ken Kurven reduziert werden. Sollen Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstellung [Disabled] (ausgeschaltet), um bestmögliche Systemstätigkeit und -leistung zu gewährleisten. Stellt für sie EMI ein Problem dar, wahren Sie die gewünschte Bandbreite zur Reduktion der EMI. Denken Sie daran Spread Spectrum zu deaktivieren, wenn Sie übertakten, da)sagar eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die gerade ausreichen mag, um ihren übertakteten Prozessor zum einfrieren zu bringen.

Wichtig

• Sollten Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstellung [Disabled] (ausgeschelt), um bestmögliche Systemstabilität und -leistung zu gewährleisten. Stellt für sie EMI ein Problem dar, wahren Sie die gewünschte Bandbreite zur Reduktion der EMI.
• Je größter Spread Spectrum Wert ist,esto größer nimmt der EMI ab,und das System wird weniger stabil.itte befragen Sie ihren lokalen EMI Regelung zum meist passend Spread Spectrum Wert.
• Denken Sie daran Spread Spectrum zu deaktivieren, wenn Sie übertakten, da sare eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die gerade ausreichen mag, um ihren übertakteten Prozessor zum einfrierten zu bringen.

Wichtig

Auflösung für verfehlte Übertaktung

Die Hauptplatine unterstützt die meisten Ubertaktungen. Aber stellen Sie sichere, dass ihre Peripherie und Komponenten furt eine spezielle Einstellungen erträgech sind. Die Operation, welche die Produktspezifikation übersteigen, wird nicht empfohlen.Eine Gefahr oder jeder Schaden, die aus unsachgemasem Betrieb erfolgen, sind nicht unter unserer Produktgarantie.

Retten Ihr System aus Fehlübertaktung in zwei Methoden...

- Neustart

Drücken Sie die Ein-/Aus-Schalter, um das System 3 Mal neu starten.itte beachten Sie,dass wir einen Abstand von mehr als 10 Sekunden unter den Neustart vorschlagen,um den Einflüssen zu vermeiden, die der Strom auf anderen Geräte oder Komponenten wirken.

Am vierten Neustart bestimmt das BLOS, dass das vorhergehende überstaktung verfeht ist und die Grundeinstellungen automatisch umspeichern.itte drucken Sie jeder Taste, um das System normalerweise zu starten, wenn die folgende Anzeige auf Schirm erscheint.

Bitte beziehen Sie sich auf "Wie man CMOS Daten löscht" Abschnitt zu mehr Information, um CMOS-Daten zu löschen.

Software-Information

Die im Mainboard-Paket enthaltene DVD enthalt alle notwendigen Treiber. Um die Installation automatisch laufen zu halten, klichen Sie einfach den Treiber oder Utility und folgen Sie dem Pop-Up Schirm, um die Installation durchzuführen. Der Treibergebrauchs-DVD enthalt:

• Treibermenü - das Treibermenü zeigt die vorhandenen Treiber. Aktivieren Sie den gewünschten Treiber.
• Gebrauchsmenu - das Gebrauchsmenu zeigt die Software-Anwendungen der die Mainboard Unterstützung.

Wichtig

Besuchen Sieitte die MSI Website,um die neuesten Treiber und BIOS fur bessere System Leistung zu erhalten.

François

880GM-E41

Sériès

Spécifications

Proceseursupportés
