880GM-E41 - Carte mère MSI - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Carte mère ATX
Chipset	AMD 880G
Socket	AM3
Support de mémoire	DDR3, jusqu'à 16 Go
Slots d'extension	1 x PCI Express x16, 2 x PCI Express x1, 2 x PCI
Ports USB	6 x USB 2.0, 2 x USB 3.0
Connectivité réseau	Ethernet 10/100/1000 Mbps
Audio intégré	Realtek ALC662, 6 canaux
Dimensions approximatives	30.5 cm x 24.4 cm
Poids	Environ 1.5 kg
Compatibilités	Processeurs AMD de la série Phenom II, Athlon II, Sempron
Alimentation électrique	ATX 24 broches
Fonctions principales	Support de la technologie RAID, Overclocking
Entretien et nettoyage	Nettoyage régulier des composants, vérification des connexions
Pièces détachées et réparabilité	Composants standardisés, possibilité de remplacement des pièces
Sécurité	Protection contre les surtensions, sécurité des données
Informations générales	Idéale pour les configurations de jeu et de bureau, bon rapport qualité-prix

FOIRE AUX QUESTIONS - 880GM-E41 MSI

Comment installer la carte mère MSI 880GM-E41 ?

Pour installer la carte mère, commencez par éteindre votre PC et débrancher tous les câbles. Ensuite, retirez le boîtier de l'ordinateur et placez la carte mère sur les entretoises. Vissez-la en place et connectez les câbles d'alimentation et les périphériques.

Quels types de mémoire RAM sont compatibles avec la MSI 880GM-E41 ?

La carte mère MSI 880GM-E41 est compatible avec la mémoire DDR3 jusqu'à 16 Go. Assurez-vous d'utiliser des modules de mémoire qui respectent les spécifications de la carte.

Comment mettre à jour le BIOS de la MSI 880GM-E41 ?

Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS depuis le site officiel de MSI, copiez le fichier sur une clé USB, redémarrez votre PC, entrez dans le BIOS et utilisez l'option de mise à jour du BIOS pour sélectionner le fichier sur la clé USB.

Que faire si l'ordinateur ne démarre pas avec la MSI 880GM-E41 ?

Vérifiez d'abord que tous les câbles sont correctement connectés. Assurez-vous que la mémoire RAM est bien en place et que le processeur est correctement installé. Si le problème persiste, testez avec une alimentation différente.

Comment activer les ports SATA sur la MSI 880GM-E41 ?

Les ports SATA sont généralement activés par défaut. Si vous devez les activer, entrez dans le BIOS, accédez à la section des paramètres SATA et assurez-vous qu'ils sont réglés sur 'AHCI' ou 'IDE'.

Quelle est la taille maximale du processeur prise en charge par la MSI 880GM-E41 ?

La carte mère MSI 880GM-E41 prend en charge les processeurs AMD jusqu'à 95 W, y compris les modèles AM3 et AM3+.

Comment résoudre un problème de surchauffe avec la MSI 880GM-E41 ?

Assurez-vous que le ventilateur du processeur fonctionne correctement et que le dissipateur thermique est bien installé. Vérifiez également que le boîtier de l'ordinateur a une bonne circulation d'air.

Quels systèmes d'exploitation sont compatibles avec la MSI 880GM-E41 ?

La MSI 880GM-E41 est compatible avec les systèmes d'exploitation Windows, y compris Windows 10, ainsi que certaines distributions Linux.

Comment connecter les périphériques USB à la MSI 880GM-E41 ?

Les ports USB de la carte mère sont situés à l'arrière de l'ordinateur. Assurez-vous que les câbles des périphériques sont bien branchés dans les ports USB fonctionnels.

Que faire si le son ne fonctionne pas sur la MSI 880GM-E41 ?

Vérifiez que les pilotes audio sont correctement installés et à jour. Assurez-vous également que le son n'est pas coupé dans le système d'exploitation et que les câbles des haut-parleurs sont correctement connectés.

MODE D'EMPLOI 880GM-E41 MSI

En tant qu'écologiste et afin de protégier l'environnement, MSI tient à rappeler ceci...

Au sujet de la directive européenne (EU) relative aux déchets des équipements électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de recueillir certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent vous pouvez returner localement ces matériels dans les points de collecte.

Kompania MSI npednpnHMaet akTbIe deiCTBn no 3aunTe OkpykaHoue cpebl, nO3tOMy HAnOMHaem Bam, YTO....

AMD® Phenom II/ Athlon II/ Sempron processeurs dans le paquet AM3 (Pour plus d'information sur le CPU, veuillez visiter http://www.msi.com/index.php?func=cpuform2)

Supporte la Hyper Transport(HT) 3.0 Technologie jusqu'à 5200MHz

Jeu de puces

North Bridge : puce AMD® 880G South Bridge : puce AMD SB710

Mémoire supportée

DDR3800/1066/1333/1600(OC)SDRAM(16GBMax) - 4 DDR3 DIMMs (240pin / 1.5V) (Pour plus d'information sur les composants compatibles, veuillez visiter http://www.msi.com/index.php?func=testreport)

Supporte LAN 10/100/1000 Fast Ethernet par AtherosOS® AR8131M

Puce intégrée par VIA VT1828S 8-canaux audio flexibles avec détente de prise Conforme à la Specification Azalia 1.0

1 port IDE par AMD® SB710 Supporte les modes d’opération Ultra DMA 33/66/100/133, PIO et Bus Master

• 6 ports SATA 3Gb/s (SATA1~6) par AMD® SB710

Support du mode RAID 0/1/0+1/JBOD par AMD® SB710

Disquette

1 port de disquette Supporte 1 FDD avec 360KB, 720KB, 1.2MB, 1.44MB et 2.88MB

Connecteurs

Panneau arrête

• 1 port souris PS/2
• 1 port clavier PS/2
• 1 port serial
• 1 port HDMI
• 1 port VGA
• 4 ports USB 2.0
• 1 prise LAN
• 6 prises audio flexibles

Connecteurs intégrés

• 3 connecteurs USB 2.0
• 1 connecteur de port sérial
• 1 connecteur CD-In
• 1 connecteur audio avant
• 1 connecteur SPDIF-Out
• 1 connecteur Châssis Intrusion
• 1 connecteur TPM
• 1 connecteur de port parallèle
• 1 interrupteur OC

Emplacements

1 emplacement PCI Express x16 2 emplacements PCI Express x1 1 emplacement PCI, supporte l'Interface bus PCI 3.3V/5V

Dimension

Micro-ATX (24.4cm X 20.0 cm)

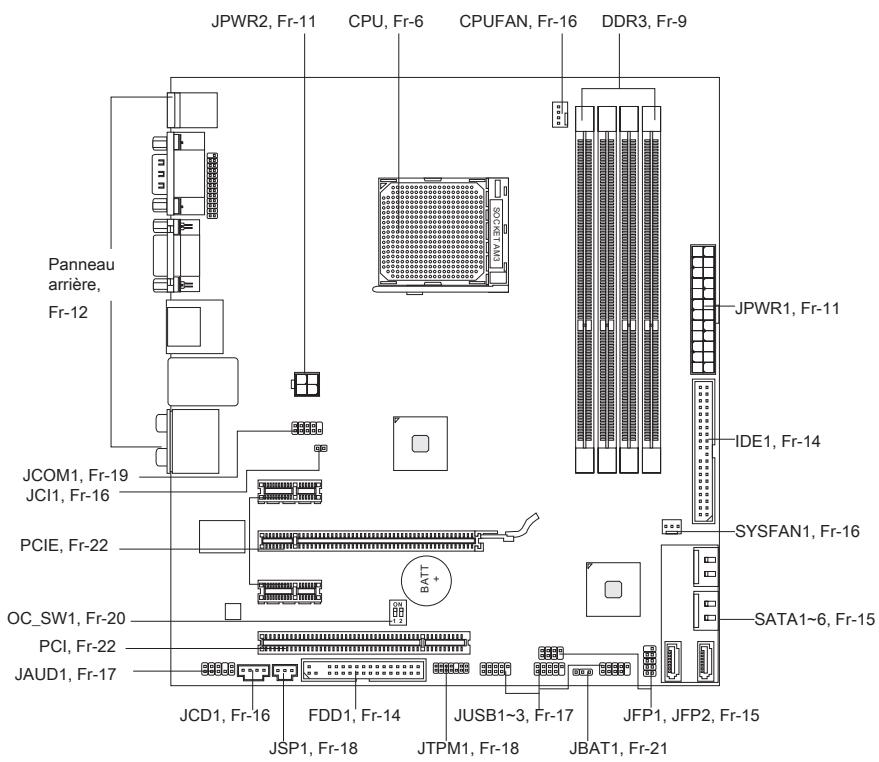

Montage

6 trous démontage

Si vous désirez acheter des accessoires et vous avez besoin de numéro des pièces, vous pouvez chercher sur la page website et partager les détails sur notre adresse ci-dessous

http://www.msi.com/index.php)

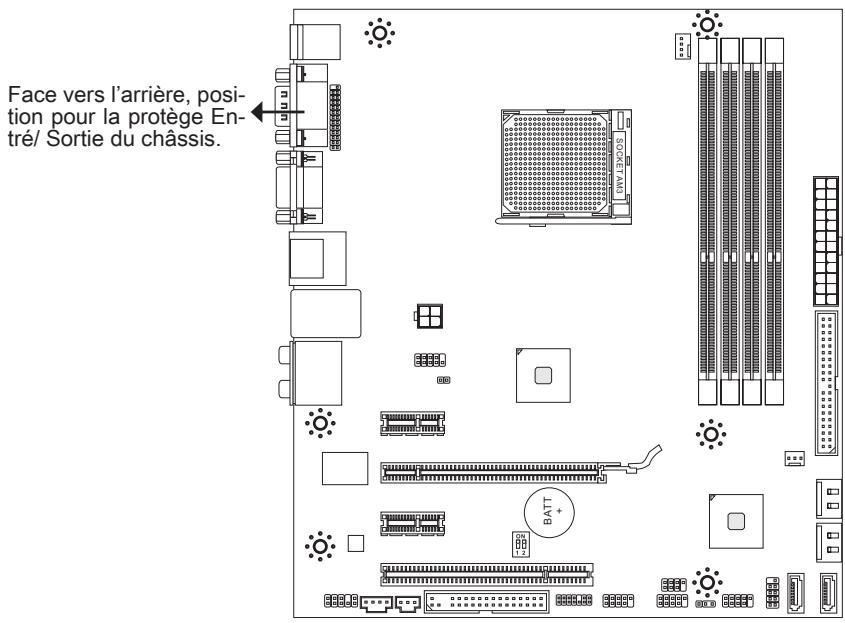

Trous taraudés

Quand vous installez la carte mère, il faut déposer la carte dans le châssis en bonne position. La situation des trous taraudés est montrée dans la figure ci-dessous.

Veuillez vous référer à la figure pour installer le support dans une position appropriée sur le châssis et puis de fixer la carte à travers les trous taraudés sur le support.

Important

• Pour prévenir les endommages à la carte mère, il est interdit de mettre toute sorte de contact entre le circuit et le chassinis ou de mettre un support inutil sur le chassinis.
• Veuillez vous assurer qu'il n'y a pas de composant en métal mis dans la carte ou le chassinis qui entraînerait un court-circuit à la carte mère.

Processeur : CPU

Quand vous installez le CPU, veuillez vous assurer d'installer un ventilateur pour éviter la surchauffe. Si vous n'en avez pas, contactez votre revendeur pour en acheter et installez-les avant d'allumer votre ordinateur.

Pour plus d'informations sur le CPU, veuillez visiter http://www.msi.com/index.php?func=cpuform2

Surchauffe

La surchauffe endommage sérieusement l'unité centrale et le système. Assurez-vous toujours que le ventilateur de refroidissement fonctionne correctement pour protéger l'unité centrale contre la surchauffe. Assurez-vous d'appliquer une couche d'enduit thermique (ou film thermique) entre l'unité centrale et le dissipateur thermique pour améliorer la dissipation de la chaleur.

Remplacement de l'unité centrale

Lorsque vous remplacez l'unité centrale, commencez toujours par couper l'alimentation électrique de l'ATX ou par débrancher le cordon d'alimentation de la prise mise à la terre pour garantir la sécurité de l'unité centrale.

Cette carte mère supporte l'overclocking. Néanmoins, veuillez vous assurer que vos composants soient capables de tolérer ces configurations anormales lors d'overclocking. Tout envie d'opérer au-dessus des specifications du produit n'est pas recommandé. Nous ne garantissons pas les dommages et risqués causés par les opérations insuffisantes ou au-dessus des specifications du produit specifications.

Introduction du AM3 CPU

La surface du CPU. N'oubliez pas d'appliquer une couche d'enduit thermique pour améliorer la dissipation de la chaleur.

La flèche d'or

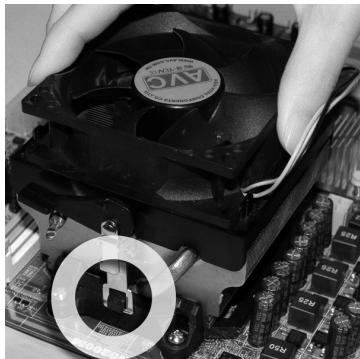

Installation du CPU et son ventilateur

Quand vous installez le CPU, assurez-vous que le CPU soit équipé d'un ventilateur de refroidissement attaché sur le dessus pour éviter la surchauffe. Néanmoins, n'oubliez pas d'appliquer une couche d'enduit thermique sur le CPU avant d'installer le ventilateur pour une meilleure dissipation de chaleur.

Suivez les instructions suivantes pour installer le CPU et son ventilateur correctement. Une faute d'installation peut endommager votre CPU et la carte mère.

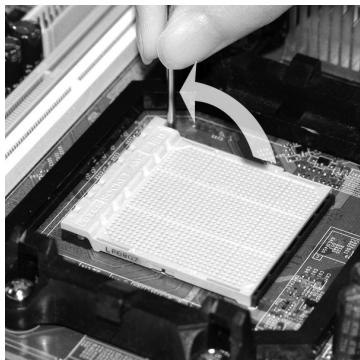

1. Enlevez le levier de côté de la douille et assurez-vous de lever le levier jusqu'à 90 degrés.

1. Si le CPU est correctement installé, les pins doivent s'intégrer complètement dans la douille et sont invisibles. Veuillez noter que toute violence ou une fausse installation peut endommager votre carte mère en permanence.

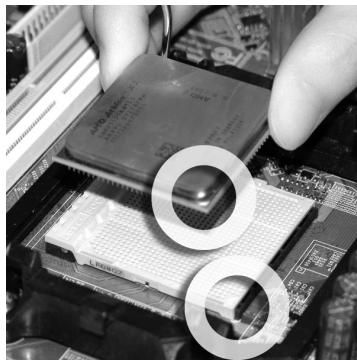

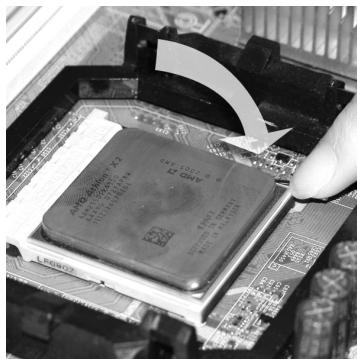

1. Trouvez la flèche d'or du CPU et mettez-la comme montré dans l'image. Le CPU ne s'installe que dans la position correcte.

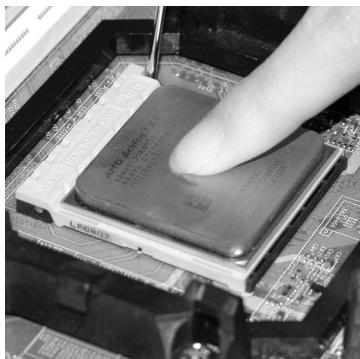

1. Appuyez sur le CPU fermement dans la douille et fermez le levier. Puisque le CPU a une tendance de bouger lors de la fermeture du levier, il faut fermer le levier en appuyant sur le CPU pour qu'il soit complètement et correctement installé dans la douille.

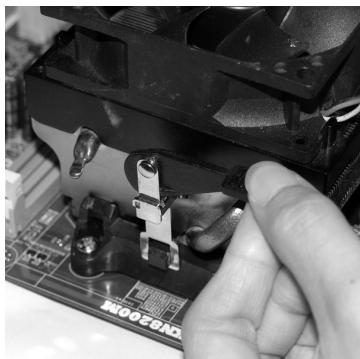

1. Déposez l'ensemble du ventilateur sur le mécanisme de détention. Accrochez un côté du clip d'abord.

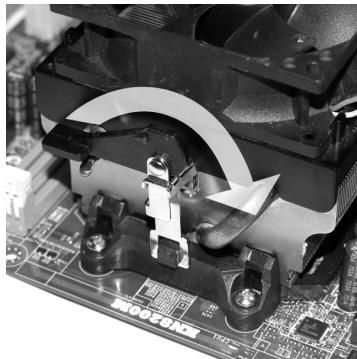

1. Fixez le levier.

1. Puis appuyez sur l'autre coté du clip pour fixer l'ensemble du ventilateur sur le mécanisme de détention. Localisez le levier de fixation et levez-le.

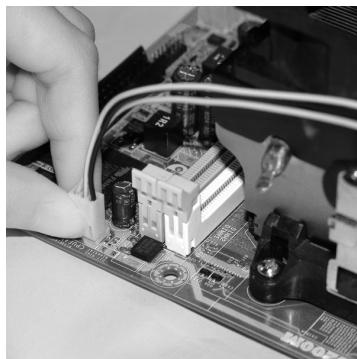

1. Attachez le câble du ventilateur de CPU au connecteur sur la carte mère.

Important

• Les photos de la carte mère montrées dans cette partie ne sont que pour une démonstration pour Socket AM3 CPUs. L'apparence de votre carte mère peut varier selon le modèle que vous achetez.
• Quand vous déconnectez le Crochet de Sécurité du verrou fixé, il faut garder un œil sur vos doigts, parce qu’une fois le Crochet de Sécurité est déconnecté du verrou, le levier fixé jaillira immédiatement.

Mémoire

Ces slots DIMM sont destinés à installer les modules de mémoire.

Pour plus d'informations sur les composants compatibles, veuillez visiter http://www.msi.com/index.php?func=testreport

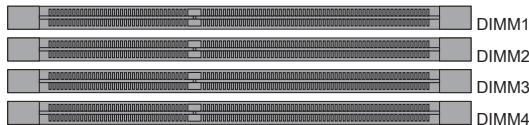

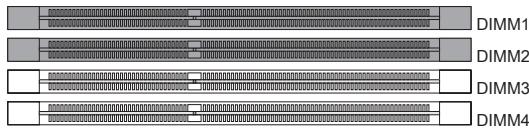

Règles de population du mode double-canaux

Au mode double-canaux, les modules de mémoire peuvent transmettre et recevoir les données avec deux lignes bus de données simultanément. L'activation du mode double-canaux peut augmenter la performance. Les instructions suivantes expliquent les règles de population du mode Double-Canaux.

Important

• Les modules de mémoire DDR3 ne sont pas interchangeables par DDR2 et vice versa. Vous devez toujours installer les modules de mémoire DDR3 dans les slots DDR3 DIMM.
• Au mode Dual-Channel, assurez-vous que vous installez les modules de mémoire du même type et de la même densité dans les slots DIMM de canaux différents.
• Pour lancer avec succès votre ordinateur, insérez tout d'abord les modules de mémoire dans le DIMM1.

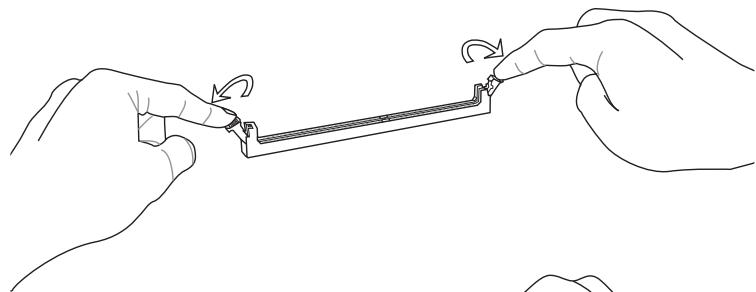

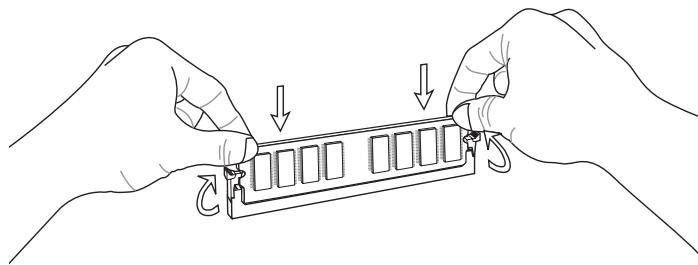

Installation des modules de mémoire

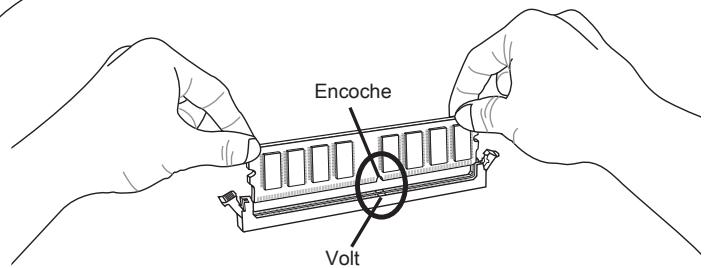

1. Le module de mémoire possède une seule encoche en son centre et ne s'adaptera que s'il est orienté de la manière convenable.
2. Insérez le module de mémoire à la verticale dans le slot du DIMM. Poussez-le ensuite jusqu'à l'extrémité dorée du module de mémoire, soit profondément inséré dans le slot du DIMM. Les clips en plastique situés de chaque côté du module se fermeront automatiquement.
3. Vérifiez manuellement si la barrette mémoire a été verrouillée en place par les clips du slot DIMM sur les côtes.

Important

Vous pourriez à peine voir l'extrémité dorée si le module de mémoire est correctement inséré dans le slot du DIMM.

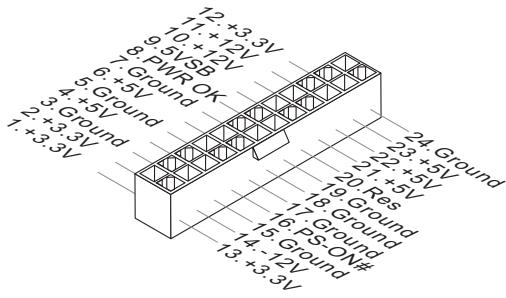

Connecteur d'alimentation ATX 24-pin : JPWR1

Ce connecteur vous permet de connecter l'alimentation ATX 24-pin. Pour cela, assurez-vous que la prise d'alimentation est bien positionnée dans le bon sens et que les goupilles soient alignées. Enforcez alors la prise dans le connecteur.

Vous pouvez aussi utiliser une alimentation 20-pin selon vos besoins. Veuillez brancher votre alimentation d'énergie avec le pin 1 et le pin 13 si vous pouvez utiliser l'alimentation ATX 20-pin.

Connecteur d'alimentation ATX 4-pin : JPWR2

Ce connecteur d'alimentation sert à alimenter le CPU.

Important

• Veuillez vous assurer que tous les connecteurs sont connectés aux correctes alimentations ATX pour garantir une opération stable de la carte mère.
• L'alimentation de 400 watts (et plus) est fortement recommandée pour la stabilité du système.

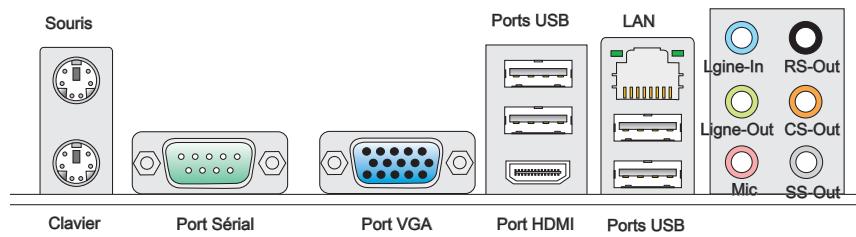

Souris/clavier

Le standard connecteur de souris/clavier DIN de PS/2 est pour une souris ou un clavier de PS/2.

Ce connecteur de série est un port de communication de haute vitesse 16550A qui envoie/reçoit 16 bytes FIFOs. Vous pouvez y attacher une souris de série ou autres composants de série directement.

Port VGA

Le connecteur féminin de DB15-pin est fourni pour un moniteur.

Port HDMI

Le High-Definition Multimedia Interface (HDMI-Interface multimédia de haute définition) est une interface audio/vidéo tout-numérique. Elle est capable de transmettre des flux décompressés. HDMI supporte toutes formes de TV, y compris le video standard, amélioré ou de haute définition, et en plus l'audio numérique de multi-canaux sur un simplement cable.

La prise standard RJ-45 LAN sert à la connexion au réseau local (Local Area Network (LAN)). Vous pouvez y relier un câble de réseau.

LED	Couleur	LED Statut	Condition
Gauche	Jaune	Eteinte	La connexion au réseau LAN n'est pas établie.
		Allumée (Stable)	La connexion au réseau LAN est établie.
		Allumée (plus brillant et clignotante)	L'ordinateur communique avec un autre ordinateur sur le réseau local LAN.
Droite	Vert	Eteinte	Un débit de 10 Mbits/sec est sélectionné.
		Allumée	Un débit de 100 Mbits/sec est sélectionné.
	Orange	Allumée	Un débit de 1000 Mbits/sec est sélectionné.

- Port USB

Le port USB (Universal Serial Bus) sert à brancher des périhériques USB tels que le clavier, la souris, ou d'autres périhériques compatibles USB.

Ports audio

Ces connecteurs audio servent pour les périphériques audio. Vous pouvez différencier la couleur des prises audio pour obtenir divers effets sonores.

Ligne-In (Bleu) - Ligne In est utilisée pour un appareil de CD externe, cassette ou d'autres périphériques. Ligne-Out (Vert) - Ligne Out est destiné aux haut-parleurs ou aux casques d'écoute. - Mic (Rose) - Mic est un connecteur pour les microphones. RS-Out (Noir) - Rear-Surround Out en mode de canal 4/5.1/7.1. CS-Out (Orange) - Center/ Subwoofer Out en mode de canal 5.1/ 7.1. SS-Out (Gris) - Side-Surround Out en mode de canal 7.1

Connecteurs

Ce connecteur supporte le lecteur de disquette de 360 KB, 720 KB, 1.2 MB, 1.44 MB ou 2.88 MB.

* Le schéma de carte mère dans la figure n'est qu'à titre de référence.

Connecteur IDE : IDE1

Ce connecteur supporte les lecteurs de disque dur IDE, lecteurs optiques de disque et d'autres périphériques IDE.

Le schéma de carte mère dans la figure n'est qu'à titre de référence.

Important

Si vous installez deux périphériques IDE sur le même câble, vous devez configurer les périphériques séparément en mode master / slave par les cavaliers de configuration. Référez-vous aux documentations des périphériques IDE offertes par votre vendeur pour les instructions de configuration des cavaliers.

Connecteur sérique ATA : SATA1~6

Ce connecteur est un port d'interface de série ATA haut débit. Chaque connecteur peut être relié à un appareil de série ATA.

* Le schéma de carte mère dans la figure n'est qu'à titre de référence.

Important

• Veuillez ne pas plier le câble de série ATA. Autrement, des pertes de données pourraient se produire pendant la transmission.

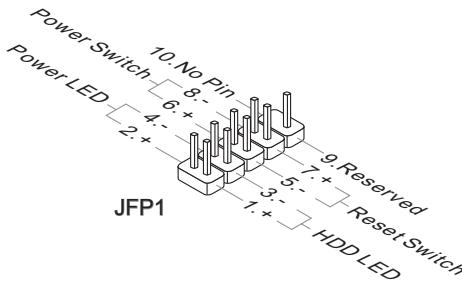

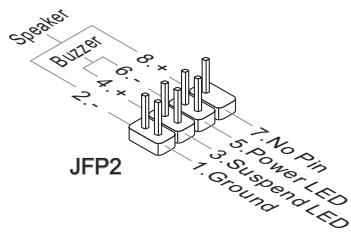

Connecteur panneau avant : JFP1, JFP2

Ce connecteur est fourni pour la connexion électrique aux interrupteurs et LEDs du panneau avant. Le JFP1 est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®.

Connecteur d'alimentation du ventilateur : CPUFAN, SYSFAN1

Les connecteurs de courant du ventilateur supportent le ventilateur de refroidissement du système avec +12V. Lors du branchement des fils aux connecteurs, faites toujours en sorte que le fil rouge soit le fil positif devant être relié au connecteur +12V, et que le fil noir soit le fil de mise à la terre devant être relié au connecteur de mise à la terre GND. Si la carte mère est équipée d'un jeu de puce intégré pour moniteur de matériel de système, vous devrez utiliser un ventilateur spécial pourvu d'un capteur de vitesse afin de contrôler le ventilateur de l'unité centrale.

CPUFAN

SYSFAN1

Important

• Veuillez vous référer aux ventilateurs de CPU recommendés sur le site officiel du processeur ou consulter votre revendeur pour un ventilateur de CPU approprié.
• CPUFAN supporte le contrôle de ventilateur. Vous pouvez installer l'unité Overclocking Center qui contrôlera automatiquement la vitesse du ventilateur de CPU selon sa température actuelle.
• Le connecteur d'alimentation du ventilateur du CPU avec 3 ou 4 pins sont tous disponibles pour CPUsFAN.

Connecteur chassin intrusion : JCI1

Ce connecteur est connecté à un cable chassin intrusion switch. Si le chassin est ouvert, le switch en informera le système, qui enregistrera ce statut et affichera un écran d'alerte. Pour effacer ce message d'alerte, vous devez entrer dans le BIOS et désactiver l'alerte.

Connecteur cd-in : JCD1

Ce connecteur est fourni pour un audio externe d'entrée.

Connecteur USB avant: JUSB1/ JUSB2/ JUSB3

Ce connecteur est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®, il est idéal pour relier les périphériques d'interface USB à haut débit tels les disques durs externes, les appareils photo numériques, les lecteurs MP3, les imprimantes, les modems et les appareils similaires.

Le schéma de carte mère dans la figure n'est qu'à titre de référence. Support USB (en option)

Important

Notez que les pins de VCC (Connexion virtuelle) et GND (terre) doivent être branchées correctement afin d'éviter tout dommage possible.

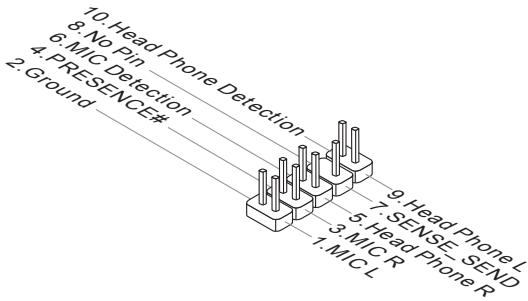

Connecteur audio panneau avant : JAUD1

Ce connecteur vous permet de connecter un audio sur le panneau avant. Il est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®.

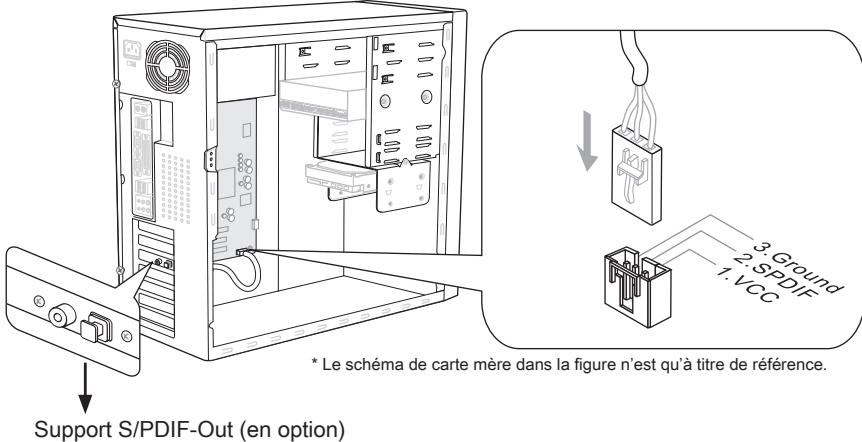

Connecteur S/PDIF-Out : JSP1

Ce connecteur sert à connecter l'interface S/PDIF (Sony & Philips Digital Interconnect Format) pour une transmission audio numérique.

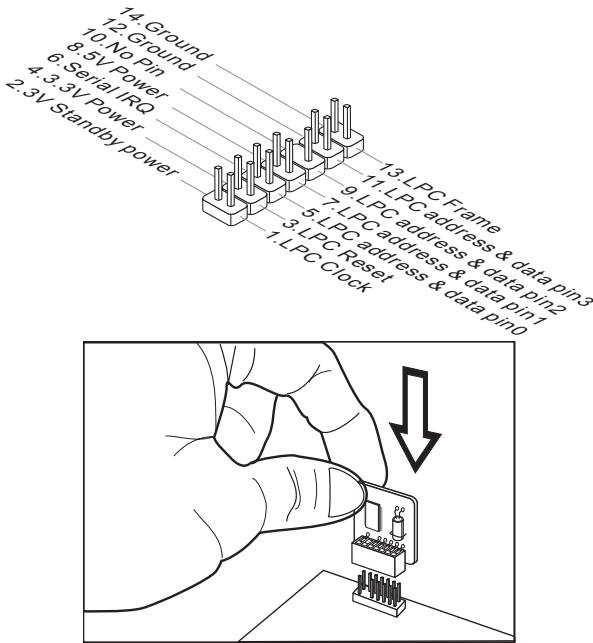

Connecteur du module TPM : JTPM1

Ce connecteur est relié au TPM (Trusted Platform Module) Module (en option). Veuillez vous référer au manuel de la TPM plate-forme (en option) de sécurité pour plus de détails et d'utilisations.

Connecteur de port sérial : JCOM1

Le port serial est un port de communications de haute vitesse de 16550A, qui envoie/reçoit 16 bytes FIFOs. Vous pouvez attacher un périphérique serial.

Interrupteur de FSB d'overclocking: OC_SW1

Vous sousque overclocker la fréquence du processeur en changeant l'interrupteur. Suivez les instructions ci-dessous pour régler l'horloge CPU.

Défaut

Augmenter la vitesse d'horloge de CPU de 10%

Augmenter la vitesse d'horloge de CPU de 15%

Augmenter la vitesse d'horloge de CPU de 20%

Important

• Veuillez vous assurer d'entreindre le système avant de régler l'interrupteur.
• L'overclocking du matériel peut entraîner une instability ou un fracas pendant le démarage, et veuillez remettre l'interrupteur par défaut.

Cavalier d'effacement CMOS : JBAT1

Il y a un CMOS RAM intégré, qui possède un bloc d'alimentation alimenté par une batterie externe, destiné à conserver les données de configuration du système. Avec le CMOS RAM, le système peut lancer automatiquement le système d'exploitation chaque fois qu'il est allumé. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer les données.

JBAT1

Conserver les données

Effacer les données

Important

Voupez effacer le CMOS en raccourcissant 2-3 pins quand le système est éteint. Retournez ensuite en position 1-2 pins. Evitez d'effacer le CMOS pendant que le système est allumé; ILA endommagerait la carte mère.

Emplacements

L'emplacement PCI Express supporte la carte d'extension d'Interface PCI Express.

Emplacement PCIEx16

Emplacement PCI Ex 1

L'emplacement PCI supporte la carte LAN, la carte SCSI, la carte USB et d'autres cartes ajoutées qui sont compatibles avec les spécifications de PCI.

Emplacement 32-bit PCI

Important

Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez la documentation pour faire les configurations nécessaires du matériel ou du logiciel de la carte d'extension, tels que cavaliers, interrupteurs ou la configuration du BIOS.

Chemins de revendication d'interruption de PCI

IRQ est l'abréviation de "interrupt request line". Les IRQ sont des lignes de matériel sur lesquelles les périphériques peuvent émettre des signaux d'interruption au microprocesseur. Les pins de PCI IRQ sont typiquement connectés aux pins de bus PCI comme suivant :

	Ordre1	Ordre2	Ordre3	Ordre4
PCI Slot1	INT E#	INT F#	INT G#	INT H#

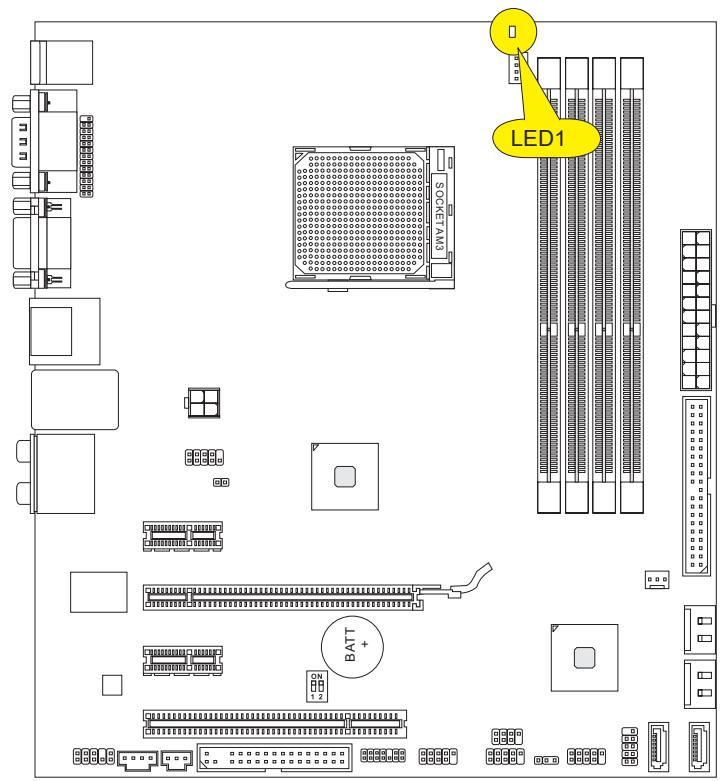

Indicateurs de statut APS LED : LED1

Ces APS (Active Phase Switching) LEDs indiquent le mode actuel de phase d'alimentation CPU. Suivez les instructions ci-dessous pour le dire.

[ ]

ON	Le LED s'allume lorsque le CPU est au mode de phase 3.
OFF	Le LED s'éteint lorsque le CPU est au mode de phase1.

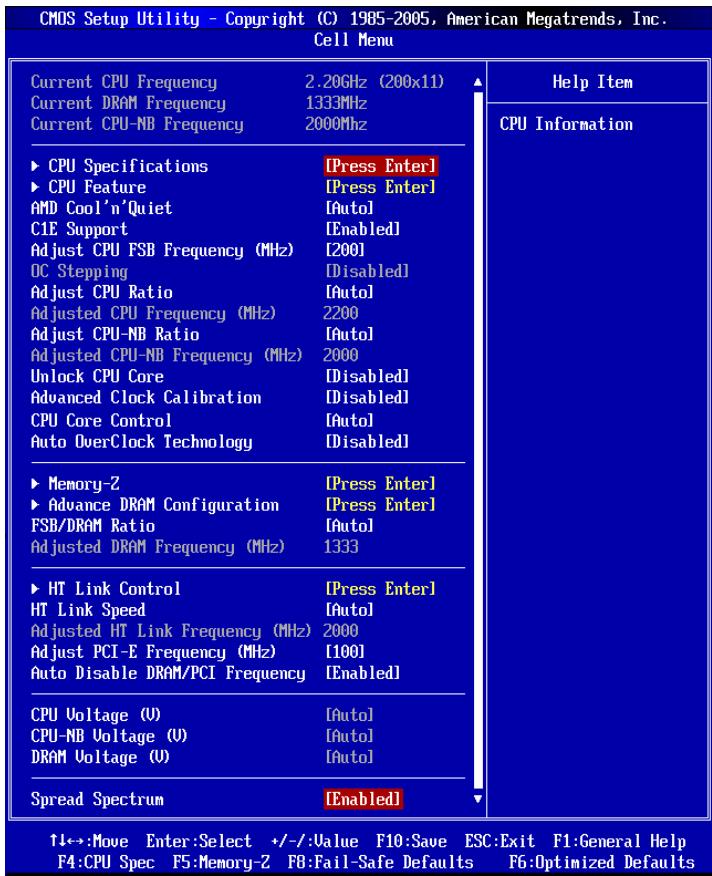

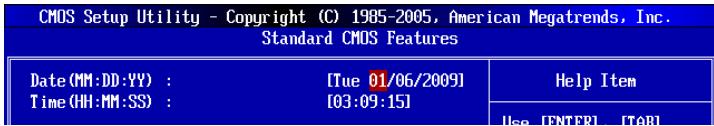

Réglage BIOS

Ce chapitre donne des informations concernant le programme de réglage de BIOS et vous permet de configurer le système pour obtenir des performances d'utilisation optimales. Vous aurez peut-être besoin de lancer le programme de réglage quand :

• Un message d'erreur apparait sur l'écran pendant le démarrage du système, qui vous demande de lancer BIOS SETUP (Réglage).
• Vous souhaitez changer les réglages par défaut des fonctions personnalisées.

Important

• Les objets situés sous chaque catégorie BIOS décrits dans ce chapitre sont en cours de mise à jour continue pour améliorer les performances du système. C'est pourquoi il est possible que la description soit légèrement différente du BIOS le plus récent, et ne doit servir que comme référence.
• Au redémarrage, la première ligne qui apparait après le compte de la mémoire est la version BIOS. Elle est généralement sous la forme :

A7623AMS V2.3 043010 ou :

Le 1er caractère se rapporte au fabricant du BIOS : A = AMI, W = AWARD, et P = PHOENIX.

Les caractères de 2ème à 5ème se rapportent au numéro de modulo.

Le 6ème caractère se rapporte au jeu de puce: I = Intel, N = NVIDIA, A = AMD et V = VIA.

Les caractères de 7ème à 8ème se rapportent au client : MS = all standard customers (tous les clients standard).

V2.3 se rapporte à la version de BIOS.

043010 se rapporte à la date à laquelle est sortie ce BIOS.

Réglages d'entrée

Allumez l'ordinateur et le système lancera le processus POST (Test automatique d'allumage). Lorsque le message ci-dessous apparaît à l'écran, appuyez sur la touche pour entrer dans les réglages.

Si le message disparait avant que vous ne répondiez et que vous souhaitez encore entrer dans Setup (Réglages), redémarrez le système en OFF (éteignant) puis en On (rallumant) en appuyant sur le bouton RESET (Réinitialiser). Vous pouvez également redémarrer le système en appuyant simultanément sur les touches,, et.

Obtenir de l'aide

Après être entré dans le menu de Réglage, le premier menu que vous verrez apparaître sera le menu principal.

Menu principal

Le menu principal établit la liste des fonctions de réglage que vous pouvez modifier. Vous pouvez utiliser les touches de flèche (↑↓) pour sélectionner l'objet. La description en ligne des fonctions de réglages illuminées est affichée au bas de l'écran.

Sous-menu

Si vous un symbole de pointeur droit (comme indiqué sur la vue de droite) apparaît sur la gauche de certains champs, cela signifie qu'un sous-menu peut être lancé à partir de ce champ. Un sous-menu contient des options supplémentaires pour un paramètre de champion. Vous pouvez utiliser les touches de flèche (↑ ↓) pour illuminer le champ puis appuyez sur pour faire apparaitre le sous-menu. Vous pourrez alors utiliser les touches de commande pour saisir des valeurs et vous déplacer d'un champ à un autre à l'intérieur d'un sous-menu. Si vous souhaitez revenir au menu principal, appuyez juste sur.

Aide générale < f1>

Le programme de réglages BIOS fournit un écran d'aide générale. Vous pouvez faire sortir cet écran à partir de n'importe quel menu en appuyant simplement sur <F1>. L'écran d'aide donne une liste des touches appropriées à utiliser et les sélections possibles pour l'objet illuminé. Appuyez sur <Esc> pour quitter l'écran d'aide.

Menu principal

Une fois entrée dans l'unité de réglages BIOS CMOS, le menu principal apparait sur l'écran. Le Menu Principal vous permet de sélectionner parmi les fonctions et les choix de sorties. Utilisez les touches de flèche pour sélectionner parmi les objets et appuyez sur pour accepter ou entrer dans le sous-menu.

Utilisez ce menu pour les configurations du système de base, tel que l'heure, la date.

Fonctions BIOS avancées

Utilisez ce menu pour régler les objets des fonctions améliorées spéciales.

Péripériques intégrés

Utilisez ce menu pour définir vos réglages des périphériques intégrés.

Power Management Setup (Réglages de la gestion de l'énergie)

Utilisez ce menu pour définir vos réglages de la gestion de l'énergie.

H/W Monitor (Moniteur H/W)

Cette entrée indique l'état de santé de votre PC.

Green Power (Alimentation verte)

Utilisez ce menu pour spécifier la phase d'alimentation.

BIOS Setting Password (Mot de passe de réglage BIOS)

Utilisez ce menu pour régler le mot de passe du BIOS.

Cell Menu (Menu Cell)

Utilisez ce menu pour définir vos réglages du contrôle de la fréquence/voltage et de l'overclocking.

M-Flash

Utilisez ce menu pour flasher le BIOS du lecteur de stockage (FAT/ FAT32 format uniquement). Overclocking Profile (Profil d'overclocking) Utilisez ce menu pour conserver/ charger vos réglages à/ de CMOS pour le BIOS.

Load Fail-Safe Defaults (Défauts de sécurité de chargement intégré)

Utilisez ce menu pour charger les valeurs par défaut régées par le vendeur de BIOS afin de garantir la stabilité des performances du système.

Load Optimized Defaults (Chargement des réglages par défaut optimisés)

Utilisez ce menu pour charger les valeurs par défaut régées par le fabricant de la carte mère spécifique pour obtaining des performances optimales de la carte mère.

Save & Exit Setup (Sauvegarder et quitter les réglages)

Sauvegardez les changements apportés au CMOS puis quittez les réglages.

Quitter sans sauvegarder

Abandonnez tous les changements et quittez les réglages.

Quand vous entrez dans l'unité de réglages BIOS, suivez les procédures suivantes pour l'utilisation générale.

1. Load Optimized Defaults (Chargement des réglages par défaut optimisés) : Utilisez les touches de contrôle ( ) afin de sélectionner le domaine Load Optimized Defaults et appuyez sur. Le message suivant pourrait :

Choisir [Ok] et appuyer sur Enter chargera les valeurs par défaut pour une performance de système optimal.

1. Setup Date/ Time (Réglage de l'heure et de la date): Choisissez Standard CMOS Features et appuyez sur afin d'entrer dans le menu Standard CMOS Features. Ajustez la date et l'heure.

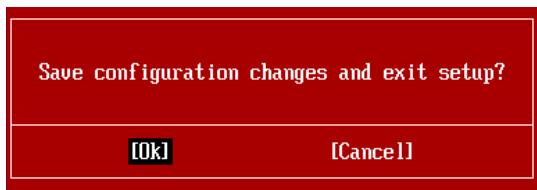

1. Sauvegarder et quitter les réglages: Utilisez les touches de contrôle ( ) afin de surligner le domaine de Sauvegarder et quitter les réglages et appuyez sur, le message suivant apparait:

Choisir [Ok] et appuyer sur Enter afin de sauvegarder les configurations et quitter l'unité de réglages du BIOS.

Important

Les configurations précédentes ne sont que pour l'utilisation générale. Si vous avez besoin de réglages détaillés du BIOS, veuillez vous référer au manuel de l'édition anglaise sur le site internet de MSI.

1. Menu Cell Introduction (Introduction du Menu Cell) : Ce menu est pour des utilisations avancées destinées à overlocker la carte mère.

Important

Ne changez pas ces réglages sauf si vous connaissiez bien ces puces.

Current CPU / DRAM / CPU-NB Frequency Ces articles montrent les horloges actuelles de la vitesse du CPU, de la mémoire et du CPU-NB. Lecture uniquement. CPU Specifications

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu montre l'information du CPU installé.

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu montre les technologies que le CPU installé supporte. Lecture uniquement.

Appuyez sur pour entrer dans le sous-menu :

AMD Cool'n'Quiet Cette Technologie Cool'n'Quiet peut effectivement et dynamiquement diminuer la vitesse du CPU et la consommation d'alimentation. C1E Support

Activer cet article pour indiquer la consommation d'alimentation du CPU lors de l'arrêt. Pas tous les processeurs supportent Enhanced Halt state (C1E).

SVM Support

Cet article vous permet d'activer/désactiver la Technologie AMD SVM (Secure Virtual Machine).

AMD Cool'n'Quiet

Cette Technologie Cool'n'Quiet peut effectivement et dynamiquement diminuer la vitesse du CPU et la consommation d'alimentation.

C1E support

Activer cet article pour indiquer la consommation d'alimentation du CPU lors de l'arrêt. Pas tous les processeurs supportent Enhanced Halt state (C1E).

Important

Afin d'assurer que la fonction Cool'n'Quiet est activée et qu'elle marchera correctement, il est nécessaire de confirmer doublement que :

• Fonctionnez les réglages du BIOS, CHOISSEZ Cell Menu. Sous Cell Menu, trouvez AMD Cool'n'Quiet, mettez celui-là "Enabled".
• Entrez dans Windows, choisissez [Start]->[Settings]->[Control Panel]->[Power Options]. Entrez dans Power Options Properties, et CHOISSEZ Minimal Power Management sous Power schemes. Adjust CPU FSB Frequency (MHz)

Cet article vous permet de choisir la fréquence d'horloge du FSB du CPU (en MHz).

Cet article est activé après que vous régliez la fréquence d'overclocking dans le "Adjust CPU Base Frequency (MHz)". Et les articles suivants apparaissent. Cet article aide le système d'overlocker étape par étape après l'initialisation du système.

Cet article sert à régler l'horloge de base initial. Le système démarre avec l'horloge de base initial, et commence à overlocker de l'horloge de base initial jusqu'à celui que vous reglez dans le "Adjust CPU Base Frequency (MHz)" étape par étape. OC Step

Cet article règle la quantité d'étapes pour l'overclocking d'horloge de base. OC Step Count Timer

Cet article sert à régler le buffer time pour chaque étape.

Ajuster le ratio CPU

Cet article sert à ajuster le multiplicateur (ratio) d'horloge du CPU. Il est disponible seulement quand le processeur supporte la fonction.

Il montre la fréquence ajustée du CPU. Lecture uniquement.

Ajuster le ratio CPU-NB

Cet article sert à ajuster le ratio du CPU-NB.

Il montre la fréquence ajustée du CPU-NB. Lecture uniquement.

Déverrouiller le noyau CPU

Cet article vous permet de déverrouiller les puces ajoutées. Vous pouvez le mettre en [Enabled] et puis mettez Advanced Clock Calibration en [Auto] afin d'activer les puces du processeur.

Cet article est utilisé pour l'overclocking. La mise en [Auto] vous permet de régler le CPU Ratio plus haut. Il est disponible seulement quand le processeur supporte cette fonction.

CPU Core Control

Cet article sert à contrôler le nombre des puces du CPU. Lorsque mis en [Auto], le CPU fonctionnera avec le nombre de puces par défaut. Lorsque mis en [Manual], vous pouvez activer/désactiver la puce spécifique du CPU.

Core 1/2/3/4

Ces articles seront à activer/désactiver les puces 1/2/3/4.

Auto OverClock Technology

La mise en [Max FSB] de cet article permet au système de détecter l'horloge du FSB maximum et d'overlocker automatiquement. Si l'overclocking échoue, vous pouvez essayer une horloge du FSB moins haute pour y réussir.

Memory-Z

Appuyez sur pour entrer dans le sous-menu.

DIMM1~4 Memory SPD Information

Appuyez sur pour entrer dans le sous-menu. Le sous-menu affiche les informations de la mémoire installée.

Configuration Avance de la DRAM

Appuyez sur pour entrer dans le sous-menu.

DRAM Timing Mode

Le choix de décision si le DRAM timing est contrôlé par le SPD (Serial Presence Detect) EEPROM sur le module DRAM. La mise en [Auto] active le DRAM timings et le sous-menu "Advance DRAM Configuration" suivant d'être déterminé par le BIOS basé sur la configuration sur le SPD. La mise en [Manual] vous permet de configurer le DRAM timings et le sous-menu "Advance DRAM Configuration" suivant manuellement.

Cet article vous permet de choisir le ratio du FSB/DRAM.

Il montre la fréquence ajustée de la mémoire. Lecture uniquement.

Appuyez sur pour entrer dans le sous-menu.

Ces articles vous permettent de régler la largeur du Hyper-Transport Link. Mis en [Auto], le système détectera automatiquement la largeur HT link.

Cet article vous permet de régler la vitesse du Hyper-Transport Link. Mise en [Auto], le système détecte automatiquement la vitesse du HT Link.

Il montre la fréquence ajustée du HT Link. Lecture uniquement.

Ce Domaine vous permet de choisir la fréquence PCIE (en MHz).

Lorsque mis en [Enabled], le système éteindra les horloges des fentes vides de PCI pour réduire au minimum l'interface électromagnétique (EMI).

Ces articles servent à ajuster le voltage du CPU, de la mémoire et de la puce.

Lorsque le générateur d'horloge de la carte mère fonctionne, les valeurs extrêmes (spikes) créent des interférences électromagnétiques EMI (Electromagnetic Interference). La fonction Spread Spectrum réduit ces interférences en régulant les impulsions. Si vous n'avez pas de problème d'EMI, laissez-le sur Disabled qui vous permet d'avoir une stabilité du système et des performances optimales. Dans le cas contraire, choisissez Enabled pour la réduction EMI. N'oubliez pas de désactiver cette fonction si vous pouvez faire de l'overclocking, parce que la moindre modification peut entraîner une accélération temporaire d'horloge et ainsi votre processeur overclocké se verrouillera.

Important

• Si vous n'avez pas de problème d'EMI, laissez l'option sur [Disable], ceci vous permet d'avoir une stabilité du système et des performances optimales. Dans le cas contraire, CHOISSEZ Spread Spectrum pour réduire les EMI.
• Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillez consulter le règlement EMI local.
• N'oubliez pas de désactiver la fonction Spread Spectrum si vous êtes en train de déverrouiller parce que même un battement léger peut causer un accroissement-temporaire de la vitesse de l'horloge qui verrouillera votre processeur déverrouillé.

Résolution d'overclocking échoué

Cette carte mère supporte fortement l'overclocking. Néanmoins, veuillez vous assurer que vos périphériques et composants peuvent supporter des réglages spéciaux. Aucune opération qui dépasse les spécifications du produit n'est recommandée. Les risques ou dommages en provenance de mauvaise opération ne sont pas dans la garantie de produit.

Deux façons pour sauver votre système de l'overclocking échoué...

Réinitialisation

Appuyez sur le bouton d'initialisation trois fois. Veuillez noter que pour éviter l'influence du courant électrique sur d'autres périphériques ou composants, nous recommandons une intervention de plus de 10 secondes entre les actions de réinitialisation.

À la quatrième réinitialisation, le BIOS déterminera que l'overclocking précédent a échoué et il conserve les réglages de défaut automatiquement. Veuillez appuyer une touche arbitraire pour initialiser le système normalement lorsque le message suivant apparait sur l'écran.

Veuillez vous référer à la section "Comment effacer les données CMOS" pour plus d'informations.

Information de logiciel

Sortez le pilote/Service du DVD, qui est inclus dans le paquet de la carte mère et placez-le dans le DVD-ROM. L'installation va automatiquement se déclencher, cliquez sur le pilote ou sur l'utilisation et suivez le pop-up de l'écran pour accomplir l'installation. Le pilote/Service DVD contient:

• Menu de pilote : Il montre les pilotes disponibles. Installez le pilote si vous le souhaitez pour activer le dispositif.
• Menu de service : Il montre les applications logicielles supportées par la carte mère.

Important

Veuillez consulter le site Web de MSI pour obtenir les derniers pilotes et BIOS pour une meilleure performance du système.

Pycckn

Cepnia

880GM-E41

Procédé

■ Processeurs AMD® Phenom II/ Athlon II/ Sempron B avec connecteur AM3 (Pour obtenir la plus Nouvelle Information sur les CPU, visitez le site http://www.msi.com/index.php?func=cpuform2)

Cebernet MoCT: AMD 880G IOxHbIM MoCT: AMD SB710

DDR3 800/1066/1333/1600 (OC) SDRAM (16F5 Max) 4 cnoTa DDR3 DIMM (240koHT / 1.5V) (3a donoHnTeIbHO INHΦopMaIeN O COBmecTmBix KOMnOHeTHax NOceTtE caHT http://www.msi.com/index.php? func testreport)

Port LAN 10/100/1000 Fast Ethernet sur chipset ATEROS® AR8131M

Audio Codecs VIA@VT1828S 8-Canal audio avec support pour playback 3D audio et support audio Azalia 1.0

1 porte IDE Ha unncete AMD SB710 ■Поддержка рек immob pa6oТы Ultra DMA 33/66/100/133, PIO & Bus Master

• 6 ports SATA 3Γδ/c (SATA1~6) Nah μntent AMD® SB710
