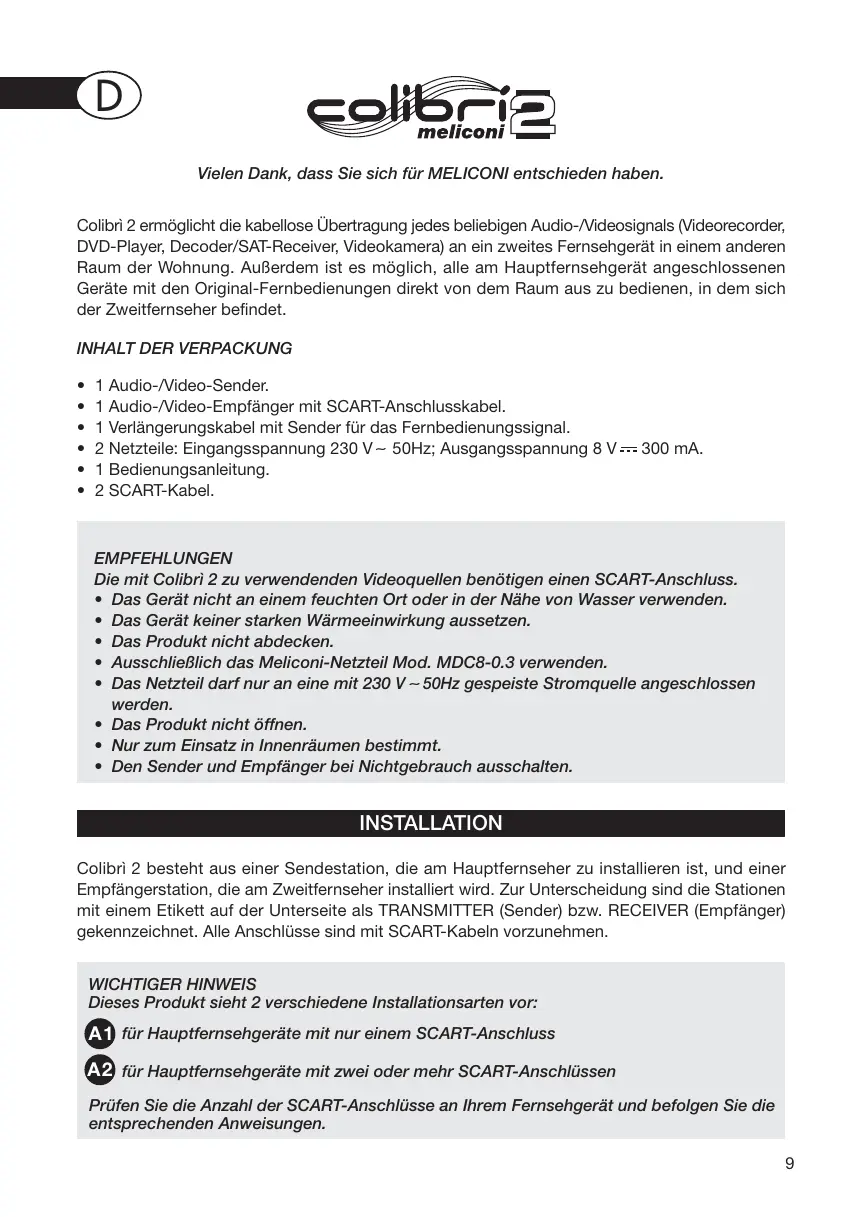

BEDIENUNGSANLEITUNG COLIBRI MELICONI

Vielen Dank, dass Sie sich für MELICONI entschieden haben.

Colibri 2 erhält die kabellose Übertragung jeges beliegigen Audio-/Videosignals (Videorecorder, DVD-Player, Decoder/SAT-Receiver, Videokamera) an ein zweites Fernsehgerät in einem anderen Raum der Wohnung. Außerdem ist es möglich, alle am Hauptfernsehgerät angeschlossenen Geräte mit den Original-Fernbedienungen direkt von dem Raum aus zu bedieten, in dem sich der Zweitfernseher befindet.

INHALT DER VERPACKUNG

1 Audio-/Video-Sender.
1 Audio-/Video-Empfänger mit SCART-Anschlusskabel.
- 1 Verlägerungskabel mit Sender für das Fernbedienungssignal.
- 2 Netzele: Eingangsspannung 230 V 50Hz ; Ausgangsspannung 8 V = 300 mA .
1 Bedienungsanleitung.
- 2 SCART-Kabel.

EMPFEHLUNGEN

Die mit Colibri 2 zu verwendenden Videoquellen benötigen einen SCART-Anschluss.

• Das Gerät nicht an einem feuchten Ort oder in der Höhe von Wasser verwenden.
• Das Gerät keiner starken Wärmeinwirkung aussetzen.
• Das Produkt nicht abdecken.
• AusschlieBlich das Meliconi-Netzteil Mod. MDC8-0.3 verwenden.
• Das Netzteilarf nur an eine mit 230V 50Hz gespeiste Stromquelle angeschlossen werden.
• Das Produkt nicht offen.
• Nur zum Einsatz in Innenräumen bestimmt.
• Den Sender und Empfänger bei Nichtgebrauch ausschalten.

INSTALLATION

Colibri 2 besteht aus einer Sendestation, die am Hauptfernseher zu installieren ist, und einer Empfängerstation, die am Zweitfernseher instelliert wird. Zur Unterscheidung sind die Stationen mit einem Etikett auf der Unterseite als TRANSMITTER (Sender) bzw. RECEIVER (Empfänger) gekennzeichnet. Alle Anschlüsse sind mit SCART-Kabeln vorzunehmen.

WICHTIGER HINWEIS

Dieses Produkt sieht 2 verschiedene Installationsarten vor:

für Hauptfernsehgeräte mit nur einem SCART-Anschluss

für Hauptfernsehgeräte mit zwei oder mehr SCART-Anschlüssen

Prufen Sie die Anzahl der SCART-Anschlüsse an Ihr Fremsehgerät und befolgen Sie die entsprechenden Anweisungen.

A1 Installation des Senders an Fernsehgeräten mit 1 SCART-Anschluss

Der Wahlschalter N^ OUTPUT auf der Rückseite des Senders muss auf 1 eingestellt sein.

Falls Sie über 2 AV-Geräte verfügen.

Verbinden Sie das eine mit SCART INPUT 1 und das andere mit SCART INPUT 2. Siehe ABB.1.

Schlieben Sie den Videorecorder an SCART INPUT 2 an, damit er die Programme der anderen Videoquelle aufzeichnen kann.

Mit dieser Anschlussart konnen Sie:

• Am Hauptfernsehgerät das Signal eines Gerätes und gleichzeitig am Zweitfernsehgerät das Signal des anderen Gerätes ansehen.
• Das Signal ein und desselben Gerätes sowohl am Hauptfernsehgeber, als auch am Zweitfernsoher ansehen.

Beispiel:

Auf dem Hauptfernseher wird ein PAY TV-Programm angesehen und gleichzeitig auf dem Zweitfernseher eine Videokassette. Mochtte nun auch die Person in dem Raum mit dem Zweitfernseher das PAY TV-Programm ansehen, müssen Sie die Videoquelle einfach nur auf eine der drei im folgenden Anhang angegebenen Weisen wechseln. Daraufhin überträgt der Sender das Decoder-Signal auch an den Zweitfernseher.

Falls Sie über mehr als 2 AV-Geräte verfügen.

Beispiel 1: Videorecorder, Decoder, DVD-Player und Videokamera.

Verbinden Sie die Geräte über SCART-Anschluss miteinander und schlieben Sie ein Gerätepaar an den Sendereingang SCART INPUT 1 und das andere Gerätepaar und SCART INPUT 2 an. Siehe ABB.2.

Um die korrekte Funktion des Videorecorders nicht zu beeinträchtigen, muss dieser an SCART INPUT 2 als erstes der beiden Geräte angeschlossen werden. Auf diese Weise konnen Sie auch die Programme der an der anderen SCART-Buchse angeschlossenen Geräte aufzeichnen.

Von den 2 Geräten, die am selbst SCART INPUT angeschlossen sind, zeigt Colibri 2 jeweils das Signal des in Betrieb befindlichen Geräts an. Das andere Gerät muss auf Bereitschaft (STAND BY) stehen, daß aber nicht ausgeschalten sein.

Mit dieser Anschlussart konnen Sie:

• Am Hauptfernsehgerät das Signal des Videorecorders oder der Videokamera und gleichzeitig am Zweitfernsehgerät das Signal des Decoders oder DVD-Players ansehen.
• Am Hauptfernsehgerät das Signal des Decoders oder DVD-Players und gleichzeitig am Zweitfernsehgerät das Signal des Videorecorders oder der Videokamera ansehen.
• Sowohl am Hauptfernsehgerät, als auch am Zweitfernsehgerät das Signal einer beliebigen der 4 Videoquellen ansehen. Allerdings können Sie nicht gleichzeitig am Hauptfernsehgerät und am Zweitfernsehgerät das Signal 2 verschiedene Videoquellen

ansehen, wenn diese über denselben SCART INPUT an Colibri 2 angeschlossen sind.

Beispiel:

Auf dem Hauptfernseher wird eine DVD abgeschpielt und gleichzeitig auf dem Zweitfernseher eine Videokassette. Mochtener nuch auch die Person in dem Raum mit dem Zweitfernseher die DVD ansehen, müssen Sie die Videoquelle einfach nur auf eine der drei im folgenden Anhang angegebenen Weisen wechseln. Daraufhin überträgt der Sender das DVD-Signal auch an den Zweitfernseher.

ANHANG:

Um vom Zweitfernseher aus von der Ansicht der an SCART INPUT 1 angeschlossenen Videoquelle auf die an SCART INPUT 2 angeschlossene Videoquelle umzuschalten (oder umgekehrt), können Sie dies auf folgende Weise (drei Möglichkeiten) tun:

• die beiliegende Fernbedienung Control 4 Plus auf den Empfänger richten, gleichzeitig die Tasten Shift und F1 drücken
• irgendene verfügbarbare Fernbedienung auf den Empfänger richten und irgendene Taste für 7 Sekunden gedrück halten
• die auf der Rückseite des Empfängers befindliche INPUT-Taste drücken Um dagegen vom Hauptfernseher aus von der Ansicht der an SCART INPUT 1 angeschlossenen Videoquelle auf die an SCART INPUT 2 angeschlossene Videoquelle umzuschalten (oder umgekehrt), müssen Sie einfach die Taste INPUT SELECT auf der Frontseite des Senders betätigten.

Der Wahlschalter N^ OUTPUT auf der Rückseite des Senders muss auf 2 eingestellt sein.

Die Taste INPUT SELECT auf der Frontseite des Sendersarf nicht gedrückt sein.

Falls Sie über 2 Audio-Videogeräte verfügen.

Verbinden Sie das eine mit SCART INPUT 1 und das andere mit SCART INPUT 2. Siehe ABB.3.

Schlieben Sie den Videorecorder an SCART INPUT 2 an, damit er die Programme der anderen Videoquelle aufzeichnen kann. Schlieben Sie die Audio-/Videoquellen, deren RGB-Signale Sie verwenden möchten, an SCART INPUT 1 an.

Mit dieser Anschlussart können Sie:

• Am Hauptfernseherigkeit das Signal eines Gerätes und gleichzeitig am Zweitfernseherigkeit das Signal des anderen Gerätes ansehen.
• Das Signal ein und desselben Gerätes sowohl am Hauptfernsehgeber, als auch am Zweitfernseher ansehen.

Beispiel:

Auf dem Hauptfernseher wird ein PAY TV-Programm angesehen und gleichzeitig auf dem Zweitfernseher eine Videokassette. Mochtte nun auch die Person in dem Raum mit dem Zweitfernseher das PAY TV-Programm ansehen, müssen Sie die Videoquelle einfach nur auf eine der drei im folgenden Anhang angegebenen Weisen wechseln. Daraufhin überträgt der Sender das Decoder-Signal auch an den Zweitfernseher.

Falls Sie über mehr als 2 Audio-Videogeräte verfügbar.

Beispiel 1: Videorecorder, Decoder, DVD-Player und Videokamera.

Verbinden Sie die Geräte über SCART-Anschluss miteinander und schlieben Sie ein Gerätepaar an den Sendereingang SCART INPUT 1 und das andere Gerätepaar und SCART INPUT 2 an. Siehe ABB. 4. Um die korrekte Funktion des Videorecorders nicht zu beinträchtigen, muss dieser an SCART INPUT 2 als erstes der beiden Geräte angeschlossen werden. Auf diese Weise konnen Sie auch die Programme aller anderen Geräte aufzeichen.

Schlieben Sie die Audio-/Videoquellen, deren RGB-Signale Sie verwenden möchten, an SCART INPUT 1 an.

Von den 2 Geräten, die am selbst SCART INPUT angeschlossen sind, zeigt Colibri 2 jeweils das Signal des in Betrieb befindlichen Geräts an. Das andere Gerät muss auf Bereitschaft (STAND BY) stehen, daß aber nicht ausgeschalten sein.

Mit dieser Anschlussart konnen Sie:

• Am Hauptfernsehgerät das Signal des Videorecorders oder der Videokamera und gleichzeitig am Zweitfernsehgerät das Signal des Decoders oder DVD-Players ansehen.
• Am Hauptfernsehgerät das Signal des Decoders oder DVD-Players und gleichzeitig am Zweitfernsehgerät das Signal des Videorecorders oder der Videokamera ansehen.
• Sowohl am Hauptfernsehgerät, als auch am Zweitfernsehgerät das Signal einer

beliebigen der 4 Videoquellen ansehen. Allerdings konnen Sie nicht gleichzeitig am Hauptfernsehgerät und am Zweitfernsehgerät das Signal 2 verschiedener Videoquellen ansehen, wenn diese über denselben SCART INPUT an Colibri 2 angeschlossen sind.

Beispiel:

Auf dem Hauptfernseher wird eine DVD abgeschpielt und gleichzeitig auf dem Zweitfernseher eine Videokassette. Mochtene nun auch die Person in dem Raum mit dem Zweitfernseher die DVD ansehen, müssen Sie die Videoquelle einfach nur auf eine der drei im folgenden Anhang angegebenen Weisen wechseln. Daraufhin überträgt der Sender das DVD-Signal auch an den Zweitfernseher.

ANHANG:

Um vom Zweitfernseher aus von der Ansicht der an SCART INPUT 1 angeschlossenen Videoquelle auf die an SCART INPUT 2 angeschlossene Videoquelle umzuschalten (oder umgekehrt), können Sie dies auf folgende Weise (drei Möglichkeiten) tun:

• die beiliegende Fernbedienung Control 4 Plus auf den Empfänger richten, gleichzeitig die Tasten Shift und F1 drücken
• irgendene verfügbarbare Fernbedienung auf den Empfänger richten und irgendene Taste für 7 Sekunden gedrück halten
• die auf der Rückseite des Empfängers befindliche INPUT-Taste drücken Um dagegen vom Hauptfernseher aus von der Ansicht der an SCART INPUT 1 angeschlossenen Videoquelle auf die an SCART INPUT 2 angeschlossene Videoquelle umzuschalten (oder umgekehrt), müssen Sie einfach die AV-Ausbahltaste(n) der TV-Fernbedienung betätigten.

B

INBETRIEBNAHME DES SENDERS

1. Den Kanalwahlschalter CHANNEL des Senders wahlweise in eine der 4 möglichen Schaltstellungen schalten. Am Empfänger ist thiselbe Schaltstellung zu wahlen. Siehe ABB. 6.
2. Den Stecker des Netzteils 8V = in die entsprechende Buchse auf der Senderrückseite einstecken.
3. Das Netzteil 8V --- an eine leicht zugangliche Steckdose anschließen.
4. Den Sender in der Höhe des Fernsehgerätes so aufstellen, dass das dunkle Glas zum Zuschauerplatz hin ausgerichtet ist.
5. Den Sender mit der Taste POWER einschalten und sicherstellen, dass das rote Lämpchen leuchtet.
6. Eines der am Fernsehgerät angeschlossenen Geräte einschalten, starten (PLAY bei Videorecorder oder DVD-Player, ON oder Power beim Decoder/SAT-Receiver) und die betreffende Fernbedienung zur Installation des Empfängers in den anderen Raum mitnahmen.

C

INSTALLATION UND INBETRIEBNAHME DES EMPFÄNGERS

1. Sicherstellen, dass am Empfänger der Kanalwahlschalter CHANNEL auf dieselbe Nummer des Senders eingestellt ist. Siehe ABB. 6.
2. Den Empfänger in der Nähe des Fernsehgerätes so aufstellen, dass das dunkle Glas die Fernbedienungssignale empfangen kann.
3. Das SCART-Kabel des Empfängers an die SCART-Buchse des Zweitfernsehers anschließen. Siehe ABB. 5.
4. Den Stecker des Netzeils 8V = in die entsprechende Buchse auf der Empfängerrückseite einstecken.
5. Das Netzteil 8 V --- an eine leicht zugängliche Steckdose anschließen.
6. Den Empfänger mit der Taste POWER einschalten und sicherstellen, dass das rote Lämpchen leuchtet.
7. Das Fernsehgerät einschalten und mit der Fernbedienung den Betriebsmodus AV oder EXT einstehen.

Nun mûsse auf dem Zweitfernseher das Signal der an den Hauptfernseher angeschlossenen Videoquelle (Videorecorder, DVD-Player, Decoder/SAT-Receiver, Videokamera) zu sehen sein, die Sie zuvor eingeschaltet haben. Soltte auf Ihrm Zweitfernseher kein Bild erschienen, versuchen Sie, die Videoquelle auf eine der drei im Anhang des Paragrafen A angegebenen Weisen zu wechseln. Soltte das Bild hingegen gestört sein, halten Sie das Unterteil des Empfängers fest und drehen den oberen Teil, bis Sie eine bessere Bildqualität erhalten. Versuchen Sie auch, den Empfänger etwas zu verschiben und das Oberteil neu auszurichten, um die Signalqualität weiter zu verbessern. Führten Sie nun die im folgenden Abschnitt beschriebene Installation der Fernbedienungsveränderung aus.

D

INSTALLATION DER SENSOR-FERNBEDIENUNGSVERLÄNGERUNG

Die Sensorveränderung dient dazu, die am Hauptfernseher angeschlossenen Geräte auch von dem Raum aus, in dem der Zweitfernseher steht, mit der Original-Fernbedienung zu steuern. Sie können beispielsweise bequem das Abspielen einer Videokassette unterbrenen und wieder fortsetzen, auch wenn Sie sich nicht im selbst den Raum wie der Videorecorder befinden. Der Empfänger erfasst die von den Fernbedienungen ausgegebenen Signale und überträgt sie an den Sender. Die am Sender angeschlossene Sensorveränderung dient dazu, das entsprechende Signal zu den am Hauptfernseherigkeit angeschlossenen Geräten zu übertragen.

1. Den Stecker der Sensorveränderung an die Buchse IR OUT auf der Rückseite des Senders anschließen und das Kunststoffplattchen so ausrichten, dass es das Signal an die betreffenden Geräte aussenden kann.
2. Sobald Sie die geeignete Stellung gefunden haben, befestigen Sie das Plättchen mit dem doppelseitigen Klebeband.

Die ABB. 7 zeigt eine Beispiele zur Anordnung des Plättchens.

E

FEHLERBEHEBUNG

Kein Bild auf dem Zweitfernseher.

• Sie brauchen die Videoquelle einfach nur auf eine der drei im Anhang des Paragraphen A angegebenen Weisen wechseln.
• Sicherstellen, dass Sender und Empfänger eingeschaltet sind.
• Prüfen, ob alle Anschlüsse korrekt vorgenommen wurden.
• Sicherstellen, dass die Videoquelle für den Zweitfernseher eingeschaltet ist.
• Am Zweitfernseher den Kanal AV oder EXT einstellen.
• Den Kanalwahlschalter CHANNEL am Sender und am Empfänger auf dieselbe Nummer einstellen.

Schlechte Bild- oder Klangqualität auf dem Zweitfernseher.

• Den Kanalwahlschalter CHANNEL am Sender und Empfänger in eine andere Stellung schalten.
• Den Empfänger verstehen, bis die Bild- und Tonwiedergabe einwandfrei ist.
• Das Oberteil des Empfängers drehen, um den Empfang zu verbessern.
• Den Sender verstellen, bis die Bild- bzw. Tonwiedergabe einwandfrei ist.

Schlechte Bild- oder Klangqualität auf dem Hauptfernseher.

• Überprüfen, dass der Wahlschalter N^ OUTPUT auf 1 eingestellt ist, falls der Fernseher nur eine SCART-Buchse besitzt, und auf 2, falls der Fernseher 2 oder mehr SCART-Anschlüsse besitzt.
• Versichern Sie sich, dass die SCART-Anschlüsse richtig angeschlossen sind.

Am Hauptfernseher kann nicht von der Ansicht der über SCART INPUT 1 an Colibri 2 angeschlossenen Videoquelle auf die über SCART INPUT 2 angeschlossenen Videoquellen umgeschaltet werden und umgekehrt.

• Falls der Hauptfernseher über nur einen SCART-Anschluss verfügt, die Taste INPUT SELECT auf der Frontseite des Senders zum Umschalten verwenden.
• Falls der Hauptfernseher über 2 oder mehr SCART-Anschlüsse verfügbar, vergewissemern Sie sich, dass die Taste INPUT SELECT nicht gedrückt ist.

Am Zweitfernsehgerät kann nicht von der Ansicht der an SCART 1 angeschlossenen Videoquelle auf die an SCART 2 angeschlossene umgeschaltet werden oder umgekehrt.

Möglicherweise sind zu starke externe Störungen vorhanden, die nicht vom Gerät abhängig sind. Verfahren Sie wie folgt:

1 - Beide am Sender angeschlossenen Videoquellen ausschalten.
2 - Als erstes die Videoquelle einschalten, die Sie am Zweitfernseher ansehen möchten.
3 - Als zweites die Videoquelle einschalten, das Sie am Hauptfernseher ansehen möchten. Für gewisse Geräte, bei denen die o.g. Verfahrensweise nicht möglich ist (z.B. Videokamera), raten wir Ohnen, das Gerät an den Sendereingang SCART INPUT 1 anzuschreiben, da dieser automatisch beim Einsatzen des Colibri 2 aktiviert wird.

Keine Ansteuerung der am Hauptfernseher angeschlossenen Geräte mit der Fernbedienung.

• Überprüfen Sie, ob Sie die richtige Fernbedienung für das anzusteuernnde Gerät verwenden.
• Achten Sie darauf, dass sich zwischen Fernbedienung und Empfänger keine Hindernisse befinden und der Abstand zwischen den beiden nicht länger als 7 m ist.
• Überprüfen Sie die korrekte Anordnung der Fernbedienungsveränderung.
• Achten Sie darauf, dass keine anderen kabellosen Geräte Störsignale an die Fernbedienung senden.

ALLGEMEINE HINWEISE

• Um über Stereoton zu verfügen, müssen die verwendeten Videoquellen diese Funktion aufweisen.
• Der SCART-Anschluss des Senders, der zur Übertragung der RGB-Signale an das Hauptfernsehgerät vorgesehen ist, ist der Eingang SCART 1.
• Die Bild- und Tonqualität kann durch den Einsatz von Mikrowellenherden, anderen drahtlosen Elektroniksystemen (BLUETOOTH, wireless LAN, usw.) oder durch elektromagnetische Strahlungen beeinfusst werden. Ferner kann die Signalübertragung durch Metallgegenstände zwischen Empfänger und Sender befindert werden.
• ACHTUNG: Das vom Sender an den Empfänger übertragene Signal durchdringt Wände und Decken mit einer Reichweite bis ca. 30 m. Wer in der Höhe ihrer Wohnung ebenfalls ein (auf denselben Kanal eingestelltes) Colibri 2 oder ein ähnliches kabelloses TV-Link verwendet, kann sich daher dieselben Programme ansehen wie Sie (und umgekehrt). In thisem Fall sollen den den Kanalwahlschalter CHANNEL sowohl am Empfänger, als auch am Sender auf einen anderen Kanal einstehen.
• Schalten Sie den Sender und Empfänger bei Nichtgebrauch aus.
• Das richtige Funktionieren der Fernbedienungsveränderung kann durch eine intensive auf den Empfänger gerichtete Lichtquelle beeinträchtigt werden.

TECHNISCHE DATEN

ALLGEMEINES

• Stromversorgung: 230 V 50Hz
• Verbrauch: 3W je Station
• Durchschnittliche Reichweite im Haus: 30 m (abhängig von der Wandstarke oder dem Vorhandensein von Strukturten aus Metall)
• max. Reichweite ohne Hindernisse: 100 m

ÜBERTRAGUNGSDATEN AUDIO/VIDEO

• Trägerfrequenz (Audio/Video): 2400 bis 2483,5 MHz
• Sendeleistung (Audio/Video): <10 mW (gemäß EN 300-440) Frankreich: Nur zum Gebrauch in Innenräumen.
• Modulationstyp: FM
• Unterstützte Videostandards: PAL / NTSC / SECAM
• Anzahl der Kanäle: 4 (oder weniger, je nach nationalen Vorschriften)
• Integrierte Antennen

ÜBERTRAGUNGSDATEN FERNBEDIENUNG

• Trägerfrequenz (Fernbedienung): 433,050 bis 434,790 MHz
• Sendeleistung (Fernbedienung): <10 mW (gemäß EN 300-220)
• Modulationstyp: ASK
• Empfangsbereich für IR-Signale: bis zu 7 m
• IR-Verteilungskabel: JA
• Integrierte Antennen

SENDER

• Eingang SCART INPUT 1: Audio Stereo / Video RGB und CVBS
• Eingang SCART INPUT 2: Audio Stereo / Video CVBS
• Ausgang SCART OUTPUT 1: Audio Stereo / Video RGB und CVBS
• Ausgang SCART OUTPUT 2: Audio Stereo / Video CVBS

EMPFANGER

• SCART-Ausgang: Audio Stereo / Video CVBS

HELP-LINE

Falls Sie Fragen zu Colibri 2 haben:

• Lesen Sie aufmerksam diese Bedienungsanleitung durch, mit der sich die meisten Probleme beheben让他们.
• Besuchen Sie unsere Homepage im Internet www.meliconi.com, um Schnell und einzahntwerten auf alle ihre Fragen zu finden.

2 Jahre GARANTIE

Der Garantieanspruch verfällt bei unerlaubten Eingriffen oder unsachgemäßem Gebrauch des Produktes.

Kaufdatum

Colibri 2 - Serien-Nr.

Stempel des Verkäufers
