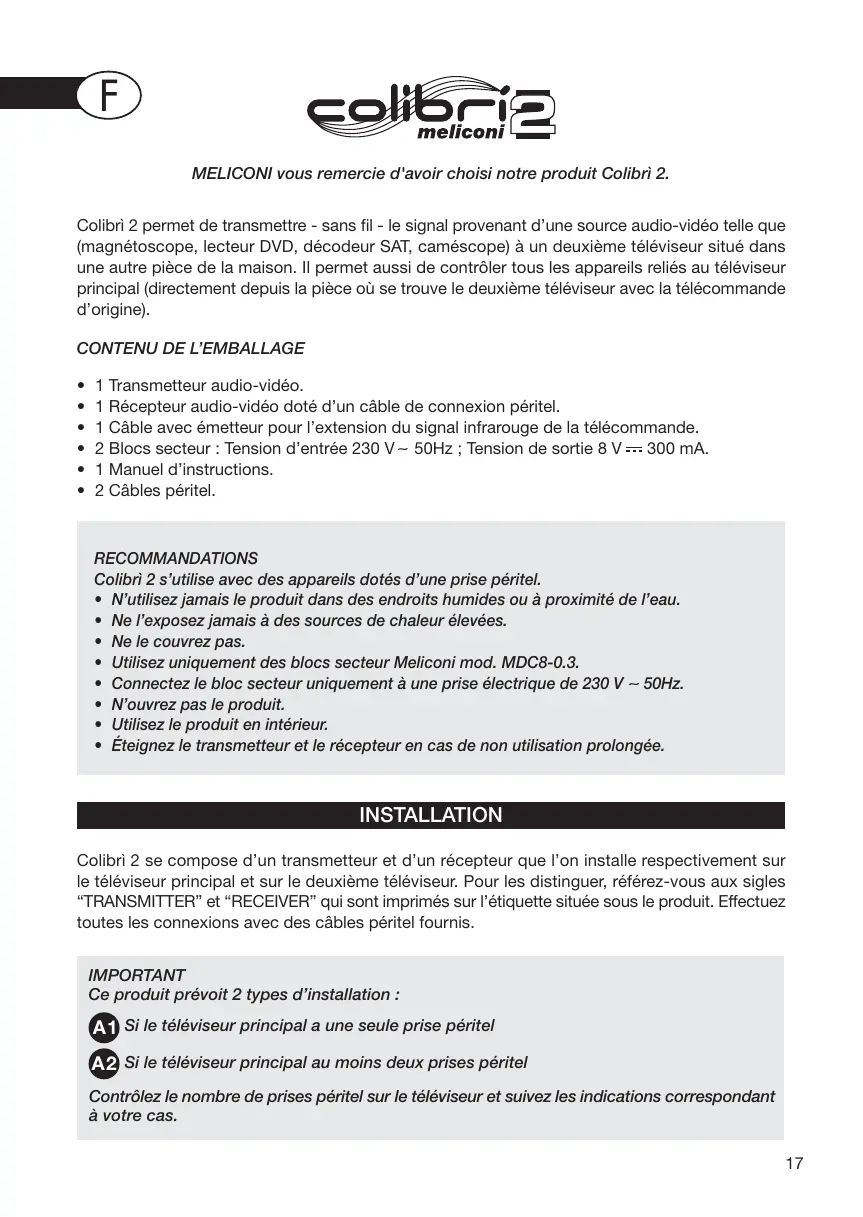

MODE D'EMPLOI COLIBRI MELICONI

MELICONI vous remercie d'avoir besoin notre produit Colibri 2.

Colibri 2 permet de transmettre - sans fil - le signal provenant d'une source audio-video telle que (magnétoscope, lecteur DVD, décodeur SAT, caméscope) à un deuxième téléviseur situé dans une autre piece de la maison. Il permet aussi de contrôle tous les apparciels reliés au téléviseur principal (directement depuis la piece où se trouve le第二种 téléviseur avec la télécommande d'origine).

CONTENU DE L'EMBALLAGE

• 1 Transmetteur audio-video.
• 1 Récepteur audio-video doté d'un cable de connexion péritel.
• 1 Câble avec émetteur pour l'extension du signal infrarouge de la télécommande.
• 2 Blocs sector : Tension d'entrée 230 V 50Hz ; Tension de sortie 8 V = 300 mA .
  1 Manuel d'instructions.
• 2 Câbles péritel.

RECOMMANDATIONS

Colibri 2 s'utilise avec des appareils dotés d'une prise péritel.

N'utilise jamais le produit dans des endroits humides ou a proximé de l'eau.
- Ne l'exposez jamais à des sources de chaleur élevées.
- Ne le couvre pas.
Utilisez uniquement des blocs secteur Meliconi mod. MDC8-0.3.
- Connectez le bloc secteur uniquement à une prise électrique de 230V 50Hz
N'ouvrez pas le produit.
Utilisez le produit en interieur.
- Éteignez le transmetteur et le récepteur en cas de non utilisation prolongée.

INSTALLATION

Colibri 2 se compose d'un transmetteur et d'un récepteur que l'on installé respectivement sur le téléviseur principal et sur le deuxième téléviseur. Pour les distinguuer, refrez-vous aux sigles "TRANSMITTER" et "RECEIVER" qui sont imprimés sur l'étiquette située sous le produit. Effectuez toutes les connexions avec des cables péritel fournis.

IMPORTANT

Ce produit prévoit 2 types d'installation :

Si le téléviseur principal a une seule prise péritel

Si le téléviseur principal au moins deux prises péritel

Contrôlez le nombre de prises péritel sur le téléviseur et suivez les indications correspondant à votre cas.

Le sélecteur N° OUTPUT (sortie) situé à l'arrière du transmetteur doit être sur 1.

Si vous avez 2 apparéils à connecter.

Connectez le premier appeareil à la prise péritel INPUT 1 et l'autre à la prise péritel INPUT 2. Voir FIG. 1.

NB : pour enregistrer les programmes du deuxième appareil, le magnétoscope doit être impératifement connecté sur la prise péritel INPUT 2.

Cetype de connexion permet de :

• Voir le signal du premier appeareil sur le téléviseur principal et simultanement le signal du second appeareil sur le deuxieme téléviseur.
• Voir le signal du même apparéil sur les 2 téléviseurs.

Exampie :

Vous regardez une chaîne du satellite sur le téléviseur principal et simultanément, une cassette video sur le deuxième téléviseur. Si la personne qui se trouve dans la piece du deuxième téléviseur souhaite aussi regarder la même chaîne du satellite, il lui suffit de changer de source video sur le transmetteur comme indiqué dans la note ci-après. Le transmetteur enverra le signal du décembre satellite au deuxième téléviseur.

Si vous avez plus de 2 apparueils à connecter.

Exemple: 1 magnétoscope + 1 décodeur + 1 lecteur DVD + 1 caméscope.

Reliez le lecteur DVD et le décodeur satellite par une prise péritel, et connectez ce dernier à l'entrée péritel INPUT 1 du transmetteur. Pour ne pas limiter les fonctions du magnétoscope, il faut le connecter en premier à l'entrée péritel INPUT 2 du transmetteur et relier le caméscope au magnétoscope. De cette façon, vous pourrez enregistrer aussi les programmes des apparéils connectés à l'entrée péritel INPUT 1. Voir FIG. 2.

ATTENTION : quand 2 apparèils sont reliés par la même prise péritel INPUT du transmetteur, Colibri transmet le signal de l'appareil qui est en marche que si l'autre est en VEILLE.

Cetype de connexion permet de :

• Voir sur le téléviseur principal le signal du magnétoscope ou du caméscope et, simultanément sur le deuxième téléviseur, le signal du décodeur ou du lecteur DVD.
• Voir sur le téléviseur principal le signal du décodeur ou du lecteur DVD et simultanément sur le deuxième téléviseur, le signal du magnétoscope ou du caméscope.
• Voir le signal de l'un des 4 apparèils aussi bien sur le téléviseur principal que sur le deuxième téléviseur.

Vou ne pouvez pas voir simultanément sur le téléviseur principal et sur le deuxième téléviseur le signal de 2 apparecs différents s'ils sont reliés à Colibri 2 par la même prise péritel INPUT.

Exemple :

Vous regardez un DVD sur le téléviseur principal et simultanément, une cassette video sur le deuxième téléviseur. Si la personne qui se trouve dans la piece du deuxième téléviseur souhaite aussi regarder le même DVD, il lui suffit de changer de source video sur le transmetteur comme indiquedans la note ci-après. Le transmetteur enverra le signal du DVD au第二种o televiseur.

NOTE:

Si sur le deuxième télévisueur, vous souhaitez basculer de l'appareil relié à la prise péritel INPUT 1 à l'appareil relié à la prise péritel INPUT 2 (ou vice versa), vous pouvez le faire de l'une des manières suivantes :

• Dirigez vers le récepteur la télécommande Control 4 Plus (fournie), et maintenance enforcées simultanément les touches SHIFT et F1
  ou dirigez vers le récepteur une télécommande quelconque et maintenez enforcée n'importe qu'elle touche pendant 7 secondes
• ou enforcez la touche INPUT située à l'arrière du récepteur Par contre, sur le télévisuer principal, pour basculer les appar兼ils reliés à la prise péritel INPUT 1 aux appar兼ils reliés à la prise péritel INPUT 2 (ou vice versa), il vous suffit d'actionner la touche INPUT SELECT située sur le devant du transmetteur.

Le sélecteur N° OUTPUT (sortie) situé à l'arrière du transmetteur doit être sur 2.

Le bouton INPUT SELECTitué sur le devant du transmetteur ne doit pas etre enclenché.

Si vous avez 2 apparéils à conncter.

Connectez le premier apparéil à la prise péritel INPUT 1 et l'autre à la prise péritel INPUT 2. Voir FIG. 3.

NB: pour enregistrer les programmes du deuxième appareil, le magnétoscope doit être impératifement connecté sur la prise péritel INPUT 2.

Les sources audio-video dont on souhaite utiliser les signaux RGB doivent être connectées à la prise péritel SCART INPUT 1.

Cetypecondnexionpermetde：

• Voir le signal du premier appeareil sur le téléviseur principal et simultanement le signal du second appeareil sur le deuxieme téléviseur.
• Voir le signal du même apparéil sur les 2 téléviseurs.

Example :

Vous regardez une chaîne du satellite sur le téléviseur principal et simultanément, une cassette video sur le deuxième téléviseur. Si la personne qui se trouve dans la piece du deuxième téléviseur souhaite aussi regarder la même chaîne du satellite, il lui suffit de changer de source video sur le transmetteur comme indiqué dans la note ci-après. Le transmetteur enverra le signal du décembre satellite au deuxième téléviseur.

Si vous avez plus de 2 apparèils audio-video.

Exemple 1 magnétoscope + 1 décodeur + 1 lecteur DVD + 1 caméscope.

Reliez le lecteur DVD et le décodeur satellite par une prise péritel, et connectez ce dernier à l'entrée péritel INPUT 1 du transmetteur.

Pour ne pas limiter les fonctions du magnétoscope, il faut le connecter en premier à l'entrée péritel INPUT 2 du transmetteur et relier le caméoscope au magnétoscope. De cette façon, vous pourrez enregistrer aussi les programmes des apparciels connectés à l'entrée péritel INPUT 1. Voir FIG. 4.

Les sources audio-video dont on souhaite utiliser les signaux RGB doivent être connectées à la prise péritel INPUT 1.

ATTENTION: quand 2 apparèils sont reliés par la même prise péritel INPUT du transmetteur, Colibri transmet le signal de l'appareil qui est en marche que si l'autre est en VEILLE.

Cetypecondnexionpermetde：

• Voir sur le téléviseur principal le signal du magnétoscope ou du caméscope et, simultanément sur le deuxième téléviseur, le signal du décodeur ou du lecteur DVD.

• Voir sur le téléviseur principal le signal du décodeur ou du lecteur DVD et, simultanément sur le deuxième téléviseur, le signal du magnétoscope ou du caméoscope.

• Voir le signal de l'un des 4 apparèils aussi bien sur le téléviseur principal que sur le deuxième téléviseur.

Vou ne pouvez pas voir simultanément sur le téléviseur principal et sur le deuxième téléviseur le signal de 2 apparecs différents s'il sont reliés à Colibri 2 par la même prise péritel INPUT.

Example :

Vous regardez un DVD sur le téléviseur principal et simultanément, une cassette video sur le deuxième téléviseur. Si la personne qui se trouve dans la piece du第二种 téléviseur souhaite aussi regarder le même DVD, il lui suffit de changer de source video sur le transmetteur comme indiqué dans la note ci-après. Le transmetteur enverra le signal du DVD au第二种 téléviseur.

NOTE:

Si sur le deuxième télévisueur, vous souhaitez basculer de l'appareil relié à la prise péritel INPUT 1 à l'appareil relié à la prise péritel INPUT 2 (ou vice versa), vous pouvez le faire de l'une des manières suivantes :

• Dirigez vers le récepteur la télécommande Control 4 Plus (fournie), et maintenez enforcées simultanément les touches SHIFT et F1
  ou dirigez vers le recepteur une télécommande qualconque et maintenez enforcée n'importe qu'elle touche pendant 7 secondes
  ou enforce la touche INPUT située à l'arrière du récepteur

Par contre, sur le téléviseur principal, pour basculer les apparciels reliés à la prise péritel INPUT 1 aux apparciels reliés à la prise péritel INPUT 2 (ou vice versa), il vous suffit d'actionner la ou les touches de selection AV de la télécommande du téléviseur principal.

B

MISE EN SERVICE DU TRANSMETTEUR

1. Positionnez le sélecteur " CHANNEL " du transmetteur sur l'une des 4 positions disponibles (au choix). Choisissez la même position pour le récepteur. Voir FIG. 6.
2. Branchez la fiche (8 V) du bloc secteur sur la prise située à l'arrière du transmetteur.
3. Reliez le bloc secteur à une prise électrique facilement accessible.
4. Mettez le transmetteur à proximé du téléviseur.
5. Mettez en marche le transmetteur en appuyant sur le bouton " POWER " et assurez-vous que le voyant rouge soit allumé.
6. Allumez l'un des apparèels reliés au télévisuer, mettez-le en marche (LECTURE pour le magnétoscope ou le lecteur DVD, ON ou mise en marche pour le décodeur SAT), puis prenez avec vous la télécommande correspondante pour installer le récepteur.

C

INSTALLATION ET MISE EN SERVICE DU RÉCEPTEUR

1. Assurez-vous que la position du sélecteur " CHANNEL " du récepteur est la même que celui du transmetteur. Voir FIG. 6.
2. Mettez le récepteur à proximé du deuxième télévisueur.
3. Reliez le cable péritel du récepteur à la prise péritel du deuxième télévisueur. Voir FIG. 5.
4. Branchez la fiche (8 V) du bloc secteur sur la prise située à l'arrière du récepteur.
5. Reliez le bloc secteur à une prise électrique facilement accessible.
6. Mettez en marche le récepteur en appuyant sur le bouton " POWER " et assurez-vous que le voyant rouge soit allumé.
7. Allumez le télévisuer et selectionnez le mode AV ou EXT à l'aide de sa télécommande.

Vous devriez etre en mesure de visualiser sur le deuxieme téléviseur le signal de l'appareil (magnetoscope, lecteur DVD, decodeur SAT, camescope) relié au téléviseur principal et que vous avez mis en marche precedemment.

Si le deuxième télévisuer ne présente aucun signal, essayez de changer de source video sur le récepteur comme indiqué dans la note du paragraphe A.

Si le signal est brouillé, maintenez la base du récepteur et tournez la partie supérieure jusqu'à ce que les images s'améliorent. Changez le récepteur de position et le cas échéant, tournez de nouveau la partie supérieure pour améliorer encore la qualité du signal.

Installes ensuite le relais de télécommande comme indiqué ci-après.

D

INSTALLATION DU RELAIS DE TELÉCOMMANDE INFRAROUGE

Il permet de commander, à l'aide de la télécommande d'origine ou d'une télécommande universelle, les apparèils reliés au téléviseur principal, depuis la pierce où se trouve le deuxième téléviseur.

Par exemple, vous pouvez tranquillement piloter votre magnétoscope depuis la pierce où se trouve le téléviseur secondaire.

1. Branchez la fiche du relais de télécommande sur la prise " IR OUT " située à l'arrête du transmetteur, puis placez la plaquette en plastique de façon qu'elle puisse émettre le signal aux apparèils concernés.
2. Une fois en position, fixez la plaquette avec du ruban adhésiif double face.

La FIG. 7 montre plusieurs façon de positionner la plaquette.

E

CONSEILS D'UTILISATION

Pas d'image sur le deuxième téléviseur

• Changez de source video sur le transmetteur comme indiqué dans la note du chapitre A.
  Assurez-vous que le transmetteur et le recepteur soient bien allumés.
• Vérifiez que les connexions ont été effectuées correctement.
• Vérifiez que l'appareil allumé est bien celui que vous souhaitez regarder sur le deuxième télévisueur.
• Mettez le deuxième téléviseur en mode AV ou EXT.
  Assurez-vous que la position du sélecteur " CHANNEL " du récepteur est la même que celui du transmetteur. Voir FIG. 6.

Mauvaise qualité du son ou de l'image sur le deuxième téléviseur

• Changez la position du sélecteur " CHANNEL " sur le transmetteur et sur le récepteur (meme chiffre).
• Déplacez le récepteur jusqu'à ce que l'image et le son soient satisfaisants.
• Tournez la partie supérieure du récepteur pour améliorer la réception.
• Déplacez le transmetteur jusqu'à ce que l'image ou le son soient satisfaisants.

Mauvaise qualité du son ou de l'image sur le téléviseur principal

Assurez-vous que le sélecteur N° OUTPUT est sur 1, si le télévisueur a une seule prise péritel, ou s'il a au moins 2 prises péritel.
- Vérifiez que les prises péritel soient correctement branchées.

Sur le téléviseur principal, il est impossible de basculer le ou les apparciels reliés au transmetteur par l'entrée péritel INPUT 1 à ou aux apparciels reliés à l'entrée péritel INPUT 2 (et vice versa).

• Si le téléviseur principal a une seule prise péritel, utilisez la touche INPUT SELECT située sur le devant du transmetteur.
• Si le téléviseur principal a 2 prises péritel ou plus, vérifie que la touche INPUT SELECT n'est pas activée.

Sur le deuxième télévisueur, vous n'arrivez pas à de basculer le ou les apparciels reliés au transmetteur par l'entrée péritel INPUT 1 à ou aux apparciels reliés à l'entrée péritel INPUT 2 (et vice versa).

Cela provient d'une perturbation externe qui ne dépend pas de l'appareil.

Suivez les indications ci-après :

1 - Eteignez les appareils qui sont reliés au TRANSMETTEUR.
2 - Allumez en premier l'appareil que vous souhaitez visualiser sur le deuxième téléviseur.
3 - Allumez en second l'appareil que vous souhaitez visualiser sur le téléviseur principal.

Si la procédure précédente ne fonctionne pas pour certains apparciels (ex. : caméscope), nous vous conseillons de les connecter à l'entrée péritel INPUT 1. Dès la mise en marche, Colibri 2 est régèle par défaut sur l'entrée péritel INPUT1.

La télécommande des apparciels reliés au téléviseur principal n'agissant pas.

Assurez-vous que la télécommande utilisée est bien celle de l'appareil que vous souhaitez commander.
Assurez-vous qu'il n'y aaucun obstacle entre la telecommande et le recepteur et que la distance entre les deux est inférieure à 7 metres.
- Contrôlez le positionnement du capteur infrarouge sur le transmetteur.
Assurez-vous qu'aucun autre appeareil sans fil n'interfere.

REMARQUES GENÉRALES

• Pour avoir un son stéréo, il faut que les apparèils utilisés soient dotés de cette fonction.
• La prise péritel du transmetteur qui sert à transmettre les signaux RGB au téléviseur principal est la Péritel 1.
• La qualité de l'image et du son peuvent être perturbée par la présence de jours à micro-ondes (BLUETOOTH, LAN sans fils, etc.) ou de radiations électromagnétiques. En outre, des objets métalliques placés entre le récepteur et le transmetteur peuvent:gérer la diffusion du signal.
• ATTENTION : le signal que le transmetteur envoie au recepteur peut traverser des murs et des plafonds jusqu'à environ 30 mètres de distance. Si quelqu'un utilise Colibri 2 ou un apparéilsemblable (réglé sur le même canal) à proximité de votre logement, il risque de recevoir les mêmes programmes que vous étes en train de regarder (et vice versa). Dans un tel cas, il est recommendé de désirir un autre canal à l'aide du sélecteur " CHANNEL " aussi bien sur le récepteur que sur le transmetteur (meme chiffre).
• Éteignez le transmetteur et le récepteur en cas de non-utilisation.
• Le fonctionnement du relais de télécommande infrarouge pourrait être perturbé par une source de lumière intense sur le récepteur.

CHARACTERISTIQUES TECHNIQUES

GÉNÉRALES

• Alimentation : 230 V~50Hz
• Consommation : 3W pour chaque éléments
• Portée moyenne en interieur : 30 m (variable selon l'épaisseur des murs ou la présence de structures en métal)
• Portée maximum sans obstacle : 100 m

TRANSMISSION AUDIO-VIDÉO

• Fréquences de transmission audio-video : de 2400 à 2483,5 MHz
• Puissance d'émission audio-video: <10 mW (selon la norme EN 300-440) France, en interieur uniquely
• Type de modulation : FM
• Standard video supportés : PAL / NTSC / SECAM
• Nombre de canaux : 4 (ou moins selon les normes nationales)
• Antennes incorporees

TRANSMISSION du signal infra rouge DE LA TÉLÉCOMMANDE

• Fréquences de transmission de la télékomande : de 433.050 à 434.790 MHz
• Puissance d'émission de la télécommande : <10 mW (selon la norme EN 300-220)
• Type de modulation : ASK
• Distance de réception IR : jusqu'à 7 m
• Câble de diffusion IR : OUI
• Antennes incorporees

TRANSMETTEUR

• Connecteur péritel INPUT 1 : audio-sté reproduction / video RGB et CVBS
• Connecteur péritel INPUT 2 : audio-stéreo / video CVBS
• Connecteur péritel OUTPUT 1 : audio-sté reproduction / video RGB et CVBS
• Connecteur péritel OUTPUT 2 : audio-sté reproduction / video CVBS

RÉCEPTEUR

• Connecteur de sortie péritel : audio-stéreo / video CVBS

AIDE EN LIGNE

Si vous avez des questions concernant Colibri 2 :

• Lisez attentivement leprésent manuel d'instructions qui vous permettra de résoudre la plupart des problèmes.
• Consultez notre site internet www.meliconi.fr où vous trouvez toutes les réponses nécessaires de façon simple et rapide.

En cas de besoin, vous pouvez contacter notre CENTRE D'APPEL (call center), assistance téléphonique consommateurs au numero :

Du lundi au samedi 8h30 à 19h30

N°Indigo 0825099085

0.15 € T.T.C./min

GARANTIE 2 ans

Une mauvaise manipulation ou utilisation du produit entraine l'annulation immédiate de la garantie.

Date d'achat

Colibri 2 - N° de série

Cachet du revendeur
