BEDIENUNGSANLEITUNG AV-100 MELICONI

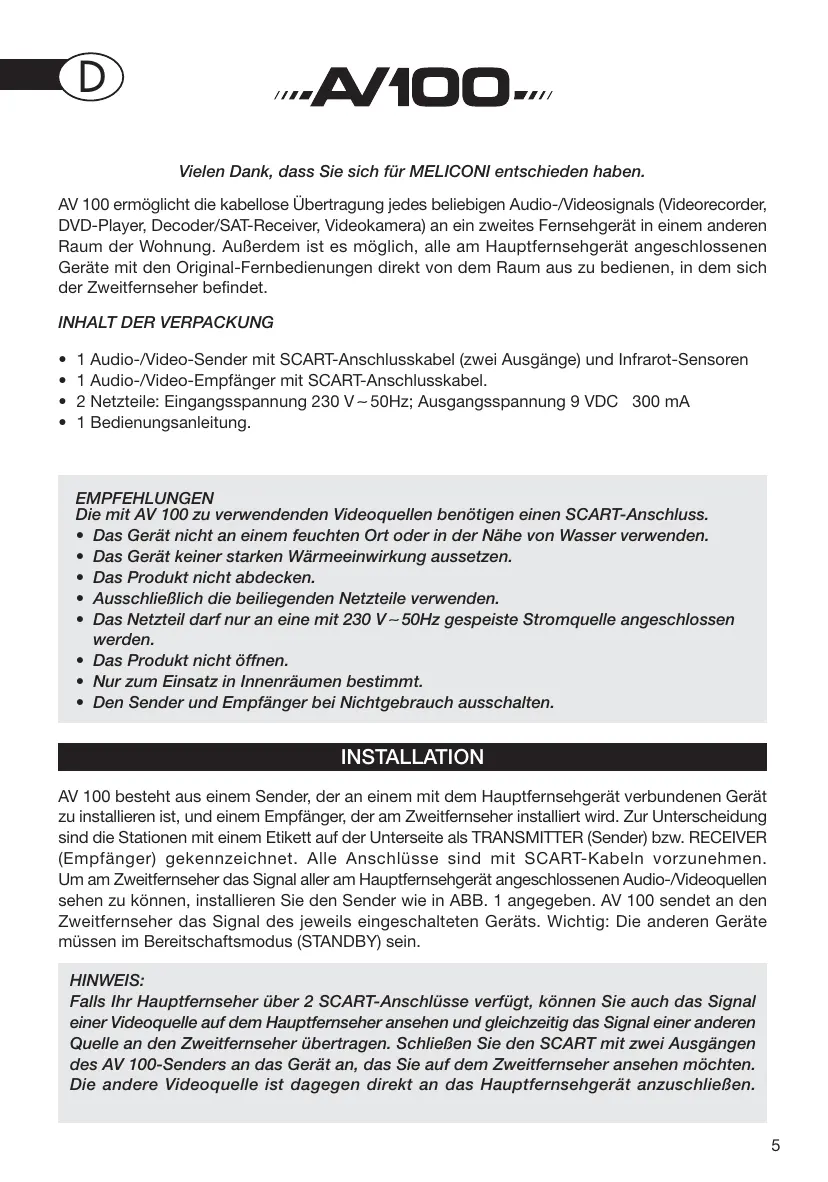

Vielen Dank, dass Sie sich für MELICONI entschieden haben.

AV 100 ermöglicht die kabellose Übertragung jeges beliebigen Audio-/Videosignals (Videorecorder, DVD-Player, Decoder/SAT-Receiver, Videokamera) an ein zweites Fernsehgerät in einem anderen Raum der Wohnung. Außendem ist es möglich, alle am Hauptfernsehgerät angeschlossenen Geräte mit den Original-Fernbedienungen direkt von dem Raum aus zu bedieten, in dem sich der Zweitfernseher befindet.

INHALT DER VERPACKUNG

• 1 Audio-/Video-Sender mit SCART-Anschlusskabel (zwei Ausgänge) und Infrarot-Sensoren
  1 Audio-/Video-Empfänger mit SCART-Anschlusskabel.
• 2 Netzeile: Eingangsspannung 230 V 50Hz ; Ausgangsspannung 9 VDC 300 mA
  1 Bedienungsanleitung.

EMPFEHLUNGEN

Die mit AV 100 zu verwendenden Videoquellen benötigen einen SCART-Anschluss.

• Das Gerät nicht an einem feuchten Ort oder in der Nähe von Wasser verwenden.
• Das Gerät keiner starken Wärmeeinwirkung aussetzen.
• Das Produkt nicht abdecken.
  AusschlieBlich die beiliegenden Netzele verwenden.
• Das Netzteilarf nur an eine mit 230 V~50Hz gespeiste Stromquelle angeschlossen werden.
• Das Produkt nicht offen.
• Nur zum Einsatz in Innenräumen bestimmt.
• Den Sender und Empfänger bei Nichtgebrauch ausschalten.

INSTALLATION

AV 100 besteht aus einem Sender, der an einem mit dem Hauptfernseherigkeit verbundenen Gerät zu installieren ist, und einem Empfänger, der am Zweitfernseher installiert wird. Zur Unterscheidung sind die Stationen mit einem Etikett auf der Unterseite als TRANSMITTER (Sender) bzw. RECEIVER (Empfänger) gekennzeichnet. Alle Anschlüsse sind mit SCART-Kabeln vorzunehmen. Um am Zweitfernseher das Signal aller am Hauptfernseherigkeit angeschlossenen Audio-/Videoquellen sehen zu können, installieren Sie den Sender wie in ABB. 1 angegeben. AV 100 sendet an den Zweitfernseher das Signal des jeweils eingeschalteten Geräts. Wichtig: Die anderen Geräte müssen im Bereitschaftsmodus (STANDBY) sein.

HINWEIS:

Falls Ihr Hauptfernseher über 2 SCART-Anschlusses verfügt, können Sie auch das Signal einer Videoquelle auf dem Hauptfernseher ansehen und gleichzeitig das Signal einer anderen Quelle an den Zweitfernseher übertragen. Schließen Sie den SCART mit zwei Ausgangen des AV 100-Senders an das Gerät an, das Sie auf dem Zweitfernseher ansehen möchten. Die andere Videoquelle ist dagegen direkt an das Hauptfernseherität anzuschlieben.

Der Sender des AV 100 verfügt über ein SCART-Anschlusskabel mit zwei Ausgängen. Für die korrekte Installation ist das Kabel an der SCART-Buchse des an den Hauptfernseher angeschlossenen Audio-/Videogeräts anzuschlieben. Siehe ABB. 1

Installation des Senders: Hauptfernsehgerät

1. Entfernen Sie das SCART-Anschlusskabel aus der Buchse des an das Hauptfernsehgerät angeschlossenen Audio-/Videogeräts, stecken Sie das über zwei Ausgänge verfügende SCART-Anschlusskabel des AV 100-Senders direkt in die SCART-Buchse des Audio-/Videogeräts und schließen Sie dann das SCART-Anschlusskabel des Hauptfernsehgeräts an die Rückseite des SCART mit zwei Ausgangen des AV 100-Senders an.
2. Den Kanalwahlschalter CHANNEL des Senders wahlweise in eine der 4 möglichen Schaltstellungen schalten. WICHTIG: Am Empfänger ist dieselbe Schaltstellung zu wahren.
3. Den Stecker des Netzteils in die entsprechende Buchse auf der Senderrückseite einstecken.
4. Das Netzeil an eine leicht zugängliche Steckdose anschließen.
5. Den Sender in der Höhe des Fernsehgerätes so aufstellen, dass das dunkle Glas zum Zuschauerplatz hin ausgerichtet ist.
6. Den Sender am Schalter auf der Rückseite einschalten und sicherstellen, dass das rote Lämpchen leuchtet.
7. Eines der an AV 100 angeschlossenen Geräte einschalten, starten (PLAY bei Videorecorder oder DVD-Player, ON oder Power beim Decoder/SAT-Receiver) und prüfen, ob am Hauptfernsehgerät das Programm des eingeschalteten Geräts zu sehen ist. Schalten Sie hierzu den Audio-Video Eingang (Taste AV oder EXT) auf der Fernbedienung ein.

Installation des Empfängers: Zweitfernsehgerät

1. Sicherstellen, dass am Empfänger der Kanalwahlschalter CHANNEL auf dieselbe Nummer des Senders eingestellt ist.
2. Den Empfänger in der Höhe des Fernsehgerätes so aufstellen, dass das dunkle Glas zum Zuschauerplatz hin ausgerichtet ist.
3. Das SCART-Kabel des Empfängers an die SCART-Buchse des Zweitfernsehers anschließen (ABB. 2).
4. Den Stecker des Netzeils in die entsprechende Buchse auf der Empfängerrückseite einstecken.
5. Das Netzeil an eine leicht zugängliche Steckdose anschließen.
6. Den Empfänger am Schalter auf der Rückseite einschalten und sicherstellen, dass das rote Lämpchen leuchtet.
7. Das Fernsehgerät einschalten und mit der Fernbedienung den Betriebsmodus AV oder EXT einstehen.

Nun müssen auf dem Zweitfernseher das Signal der an den Hauptfernseher angeschlossenen Videoquelle zu setzen sein, die Sie zuvor eingeschaltet haben. Falls auf dem Zweitfernseher kein Signal oder ein gestörtes Signal erscheint, versuchen Sie, den Empfänger solange zu verrücken, bis Sie die optimale Bildqualität erreichen.

Führer Sie nun die im folgenden Abschnitt beschriebene Installation der Sensorveränderung der Fernbedienung aus.

INSTALLATION DER SENSOR-VERLÄNGERUNG DER FERNBEDIENUNG (ABB. 3)

Die Sensorenveränderung dient dazu, die am Hauptfernseher angeschlossenen Geräte auch von dem Raum aus, in dem der Zweitfernseher steht, mit der Original- oder einer Meliconi-Universal-Fernbedienung zu steuern. Sie können beispielsweise bequem das Abspielern einer Videokassette unterbrenen und wieder fortsetzen, auch wenn Sie sich nicht im selbst den Raum wie der Videorecorder befinden. Der Empfänger erfasst die von den Fernbedienungen ausgegebenen Signale und überträgt sie an den Sender. Die am Sender angeschlossenen Sensoren dieren dazu, das entsprechende Signal zu den am Hauptfernseherität angeschlossenen Geräten zu übertragen.

Dazu:

• Befestigen Sie einen der beiden Infrarot-Sensoren, welche sich entlang des Kabels des AV 100 Senders befinden, auf der durchsichtigen Stelle am Vorderteil des zu bedienenden Audio-/Video-Gerätes. Siehe ABB. 3.
• Versuchen Sie, das Gerät von dem Raum aus zu bedienen, in dem sich der Zweitfernseher befindet, indem Sie die Fernbedienung auf den AV 100 Sender austrichten.
• Sollte dies nicht Funktionieren, versuchen Sie, den Infrarot-Sensor so zu vesetzen, bis er an der wichtigen Stelle angebracht ist, und wiederholen Sie den Bedienungsversuch.
• Haben Sie die richtige Stelle gefunden, befestigen Sie den Sensor mit dem auf dessen Rückseite angebrachten Klebestreifen
• Mit einem eventuellen zweiten Gerät verfahren Sie genauso und benutzen den zweiten Sensor. Beachten Sie: Es ist ebenfalls möglich, den Infrarot-Sensor nicht direkt an dem Gerät, sondern in 5 bis 10 cm Entführung zu positionieren; dies ermöglich ein erleichtertes Ausmachen der wichtigen Stelle.

FEHLERBEHEBUNG

Am Hauptfernsehgerät ist das Bild des Geräts nicht zu sehen, das mit dem SCART mit zwei Ausgangen des AV 100-Senders verbunden ist

• Prufen, ob alle Anschlüsse korrekt vorgenommen wurden.
• Mithilfe der Fernbedienung des Hauptfernsehgeräts den AV- oder EXT-Kanal einschalten.

Kein Bild auf dem Zweitfernseher

• Sicherstellen, dass Sender und Empfänger eingeschaltet sind.
• Prufen, ob alle Anschlüsse korrekt vorgenommen wurden.
• Sicherstellen, dass die Videoquelle für den Zweitfernseher eingeschaltet ist.
• Am Zweitfernseher den Kanal AV oder EXT einstellen.
• Den Kanalwahlschalter CHANNEL am Sender und am Empfänger auf dieselbe Nummer einstehen.

Schlechte Bild- oder Klangqualität auf dem Zweitfernseher

• Den Empfänger verstehen, bis die Bild- und Tonwiedergabe einwandfrei ist.
• Den Kanalwahlschalter CHANNEL am Sender und Empfänger in eine andere Stellung schalten.
• Den Sender verstellen, bis die Bild- bzw. Tonwiedergabe einwandfrei ist.

Keine Ansteuerung der am Hauptfernseher angeschlossenen Geräte mit der Fernbedienung.

• Überprüfen Sie, ob Sie die richtige Fernbedienung für das anzusteuernnde Gerät verwenden.
• Achten Sie darauf, dass sich zwischen Fernbedienung und Empfänger keine Hindernisse befinden und der Abstand zwischen den beiden nicht größter als 7 m ist.
• Überprüfen Sie die korrekte Anordnung der Fernbedienungsveränderung.
• Achten Sie darauf, dass keine anderen kabellosen Geräte Störsignale an die Fernbedienung senden.

ALLGEMEINE HINWEISE

• Um über Stereoton zu verfügen, müssen die verwendeten Videoquellen diese Funktion aufweisen.
• Die Bild- und Tonqualität kann durch den Einsatz von Mikrowellenherden, anderen drahtlosen Elektroniksystemen (BLUETOOTH, wireless LAN, usw.) oder durch elektromagnetische Strahlungen beeinfusst werden. Ferner kann die Signalübertragung durch Metalgegenstände zwischen Empfänger und Sender befindert werden.

• ACHTUNG: Das vom Sender an den Empfänger übertragene Signal durchdringt Wände und Decken mit einer Reichweite bis ca. 30 m. Wer in der Höhe ihrer Wohnung bereits ein (auf denselben Kanal eingestelltes) AV 100 oder ein ähnliches kabelloses TV-Link verwendet, kann sich daher dieselben Programme ansehen wie Sie (und umgekehrt). In thisem Fall sollen den Sieden Kanalwahlschalter CHANNEL sowohl am Empfänger, als auch am Sender auf einen anderen Kanal einstehen.

• Falls Sie mit nur einer einzigen Fernbedienung vom anderen Raum aus die am Hauptfernsehgerät angeschlossenen Videoquellen ansteuern möchen, bietet MELICONI eine große Auswahl von Universal-Fernbedienungen an, die für TV-Geräte, Videorecorder, DVD-Player und Decoder aller Marken geeignet sind. Auf unserer Internet-Homepage www.meliconi.com finden Sie gewiss die tatsäch auf ihre Erfordernisse abgestimmte Fernbedienung.

• Schalten Sie den Sender und Empfänger bei Nichtgebrauch aus.

TECHNISCHE DATEN

ALLGEMEINES

• Stromversorgung: 230 V 50Hz
• Verbrauch: 30 mA je Station
• Durchschnittliche Reichweite im Haus: 30 m (abhängig von der Wandstärke)
• Max. Reichweite ohne Hindernisse: 100 m

ÜBERTRAGUNGSDATEN AUDIO/VIDEO

• Trägerfrequenz (Audio/Video): 2400 bis 2483,5 MHz
• Sendeleistung (Audio/Video): <10 mW (gemäß EN 300-440) Frankreich: Nur zum Gebrauch in Innenräumen.
• Modulationstyp: FM
• Unterstützte Videostandards: PAL / NTSC / SECAM
• Anzahl der Kanäle: 4 (oder weniger, je nach nationalen Vorschriften)
• Integrierte Antennen

ÜBERTRAGUNGSDATEN FERNBEDIENUNG

• Trägerfrequenz: 433,92 MHz
• Sendeleistung (Fernbedienung): <10 mW (gemäß EN 300-220)
• Modulationstyp: ASK
• Empfangsbereich für IR-Signale: bis zu 7 m
• IR-Verteilungskabel: JA
• Integrierte Antennen

SENDER

• SCART-Eingang: Audio Stereo / Video CVBS
• SCART-Ausgang: Audio Stereo / Video CVBS

EMPFÄNGER

• SCART-Ausgang: Audio Stereo / Video CVBS

HELP-LINE

Falls Sie Fragen zu AV 100 haben:

• Lesen Sie aufmerksam diese Bedienungsanleitung durch, mit der sich die meisten Probleme beheben让他们.
• Besuchen Sie unsere Homepage im Internet www.meliconi.com, um Schnell und einzahntwarten auf alle ihre Fragen zu finden.

2 Jahre GARANTIE

Der Garantieanspruch verfüllt bei unerlaubten Eingriffen oder unsachgemäßem Gebrauch des Produktes.

Kaufdatum

AV 100 - Serien-Nr.

Stempel des Verkäufers
