MANUAL DE USUARIO AV-100 MELICONI

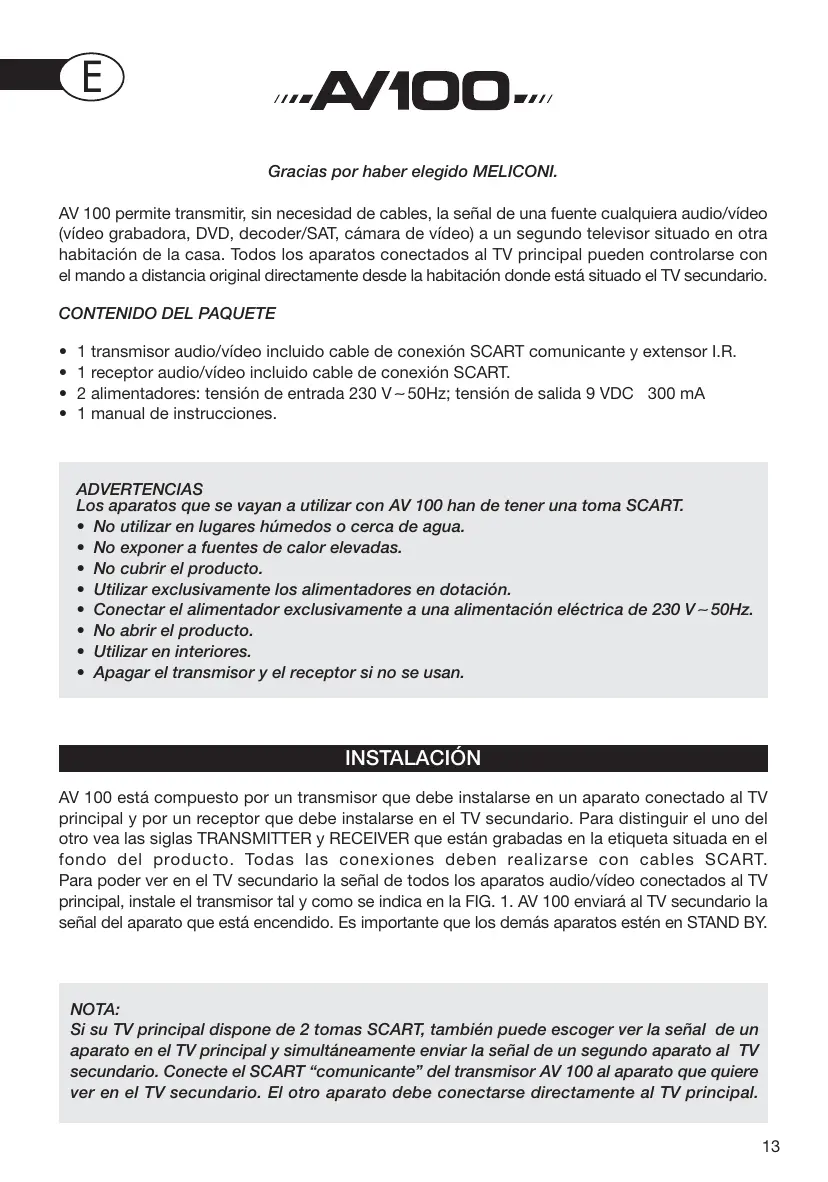

Gracias por haber elegido MELICONI. AV 100 permite transmitir, sin necesidad de cables, la señal de una fuente cualquiera audio/vídeo (vídeo grabadora, DVD, decoder/SAT, cámara de vídeo) a un segundo televisor situado en otra habitación de la casa. Todos los aparatos conectados al TV principal pueden controlarse con el mando a distancia original directamente desde la habitación donde está situado el TV secundario.

CONTENIDO DEL PAQUETE

1 transmisor audio/vídeo incluido cable de conexión SCART comunicante y extensor I.R. 1 receptor audio/vídeo incluido cable de conexión SCART. 2 alimentadores: tensión de entrada 230 V ˜ 50Hz; tensión de salida 9 VDC 300 mA 1 manual de instrucciones. ADVERTENCIAS Los aparatos que se vayan a utilizar con AV 100 han de tener una toma SCART.

• No utilizar en lugares húmedos o cerca de agua.
• No exponer a fuentes de calor elevadas.
• No cubrir el producto.
• Utilizar exclusivamente los alimentadores en dotación.
• Conectar el alimentador exclusivamente a una alimentación eléctrica de 230 V ˜ 50Hz.
• No abrir el producto.
• Utilizar en interiores.
• Apagar el transmisor y el receptor si no se usan. INSTALACIÓN AV 100 está compuesto por un transmisor que debe instalarse en un aparato conectado al TV principal y por un receptor que debe instalarse en el TV secundario. Para distinguir el uno del otro vea las siglas TRANSMITTER y RECEIVER que están grabadas en la etiqueta situada en el fondo del producto. Todas las conexiones deben realizarse con cables SCART. Para poder ver en el TV secundario la señal de todos los aparatos audio/vídeo conectados al TV principal, instale el transmisor tal y como se indica en la FIG. 1. AV 100 enviará al TV secundario la señal del aparato que está encendido. Es importante que los demás aparatos estén en STAND BY. NOTA: Si su TV principal dispone de 2 tomas SCART, también puede escoger ver la señal de un aparato en el TV principal y simultáneamente enviar la señal de un segundo aparato al TV secundario. Conecte el SCART “comunicante” del transmisor AV 100 al aparato que quiere ver en el TV secundario. El otro aparato debe conectarse directamente al TV principal.

El transmisor del modelo AV 100 cuenta con un cable de conexión SCART “comunicante”; para una correcta instalación hay que conectarla en la toma SCART del aparato audio-vídeo que está conectado al TV principal. Vease FIG.1 Instalación del transmisor: TV principal

1. Quite el cable SCART de la toma del aparato audio-vídeo conectado al TV principal, inserte

el cable con SCART “comunicante” del transmisor AV 100 directamente en la toma SCART del aparato audio-vídeo, para finalizar conecte el cable SCART que va al TV principal, en la parte posterior de la SCART “comunicante” del AV 100.

2. Programe el selector CHANNEL del transmisor en una de las 4 posiciones disponibles, según

se desee. IMPORTANTE: deberá programarse la misma posición en el receptor.

3. Introduzca el conector del alimentador en la toma correspondiente situada en la parte trasera

4. Conecte el alimentador a una toma eléctrica de fácil acceso.

5. Coloque el transmisor cerca del televisor con el cristal oscuro orientado hacia el punto en

el que se verá el televisor.

6. Encienda el transmisor a través del interruptor detrás del aparato.

7. Encienda uno de los aparatos conectados a AV 100, póngalo en marcha (PLAY para la vídeo

grabadora o el DVD, ON o Power para el decoder/SAT) y, en el TV principal, activando con el mando a distancia la entrada Audio-Vídeo (tecla AV o EXT), compruebe que se vea el programa del aparato encendido. Instalación del receptor: TV secundario

1. Asegúrese de que el receptor tenga el selector CHANNEL situado en el mismo número que

2. Coloque el receptor cerca del televisor con el cristal oscuro orientado hacia el punto en el

que se verá el televisor.

3. Conecte el cable SCART del receptor a la toma SCART del TV secundario (FIG. 2).

4. Introduzca el conector del alimentador en la toma correspondiente situada en la parte trasera

5. Conecte el alimentador a una toma eléctrica de fácil acceso.

6. Encienda el receptor a través del interruptor detrás del aparato.

7. Encienda el televisor y póngalo en modalidad AV o EXT utilizando su mando a distancia.

Ahora debería ver en el TV secundario la señal transmitida por el aparato conectado al TV principal que había puesto en funcionamiento con anterioridad. Si en el TV secundario no aparece ninguna señal o aparece la señal con interferencias, intente mover el receptor hasta lograr la calidad optimal de la signal. Ahora pase a instalar el extensor del mando a distancia procediendo como se describe a continuación. INSTALACIÓN DEL EXTENSOR DEL MANDO A DISTANCIA (FIG. 3) El extensor del mando a distancia sirve para controlar, usando el mando a distancia original o un mando universal Meliconi, los aparatos conectados al TV principal incluso desde la habitación donde está situado el TV secundario. Por ejemplo, puede cómodamente detener y reanudar la reproducción de una cinta de vídeo aunque no esté en la habitación donde está situada la vídeo grabadora. El receptor capta la señal emitida por los mandos a distancia y la envía al transmisor. El extensor del mando a distancia, conectado al transmisor, sirve para difundir dicha señal hacia donde están los aparatos conectados al TV principal.

Para conseguir esto hay que: - Colocar los dos extensores I.R. que se hallan a lo largo del transmisor AV 100, donde se encuentra la zona transparente en la parte frontal de los aparatos que se quieren controlar. Vease FIG. 3. - Comprobar que sea posible controlar los aparatos desde la habitación donde está situado el TV secundario orientando el mando hacia el receptor AV 100. - Si no fuese posible controlar el aparato, experimentar desplazando el extensor I.R. a otro punto y repetir los pasos anteriores. - Una vez lograda la posición fijar el sensor con la cinta adhesiva. - Si hay otro aparato repetir el procedimiento utilizando el segundo extensor I.R. NOTA: también es posible colocar el sensor no directamente sobre el aparato, sino a unos 5-10 centimetros, asì serà mas facil encontrar la posición exacta. GUÍA PARA LA SOLUCIÓN DE PROBLEMAS En el TV principal no se ve la imagen del aparato conectado a la toma SCART “comunicante” del transmisor AV 100

• Comprobar que las conexiones se hayan realizado correctamente.
• Activar con el mando a distancia del TV principal el canal AV o EXT. No aparece ninguna imagen en el TV secundario
• Comprobar que el transmisor y el receptor estén encendidos.
• Comprobar que las conexiones se hayan realizado correctamente.
• Comprobar que esté activado el aparato que se quiere ver en el TV secundario.
• Colocar el TV secundario en el canal AV o EXT.
• Colocar el selector CHANNEL en el mismo número, tanto en el transmisor como en el receptor. Mala calidad de imagen o de sonido en el TV secundario
• Desplazar el receptor hasta obtener una imagen y sonido óptimos.
• Colocar el selector CHANNEL en otra posición, tanto en el transmisor como en el receptor.
• Desplazar el transmisor hasta obtener una imagen y sonido óptimos. No se controlan con el mando a distancia los aparatos conectados al TV principal
• Asegurarse de que se está utilizando el mando a distancia del aparato que se desea controlar.
• Asegurarse de que entre el mando a distancia y el receptor no haya obstáculos y que la distancia entre los dos sea inferior a 7 metros.
• Comprobar que el extensor del mando a distancia esté colocado correctamente.
• Asegurarse de que no haya otros aparatos sin cable que interfieran con el mando a distancia. OBSERVACIONES GENERALES
• Para poder tener un sonido estéreo, los aparatos que se utilizan deben disponer de dicha función.
• La calidad de la imagen y del sonido puede verse afectada por el uso de hornos microondas o de otros sistemas electrónicos sin cables (BLUETOOTH, LAN sin cables, etc..) o por la presencia de radiaciones electromagnéticas. Objetos metálicos situados entre el receptor y el transmisor pueden dificultar la difusión de la señal.
• ATENCIÓN: La señal que el transmisor envía al receptor atraviesa muros y techos hasta unos 30 metros de distancia. Cualquiera que utilice AV 100 o un aparato similar (programado en el mismo canal) cerca del piso, podría recibir los mismos programas que usted está viendo (y viceversa). En este caso se aconseja programar el selector CHANNEL en otro canal, tanto en el receptor como en el transmisor.

• Si se desea utilizar un único mando a distancia para controlar desde la otra habitación los aparatos conectados al TV principal, MELICONI dispone de una amplia gama de mandos a distancia universales que funcionan para TV, vídeo grabadoras, DVD y decoder de cualquier marca. Consulte la página web www.meliconi.com para encontrar el mando más adecuado a sus exigencias.
• Apagar el transmisor y el receptor si no se usan.

CARACTERÍSTICAS TÉCNICAS

GENERALES - Alimentación: 230 V ˜ 50Hz - Consumo: 30 mA para cada elemento - Alcance medio en casa: 30 m (variable en función del espesor de las paredes) - Alcance máximo sin obstáculos: 100 m

TRANSMISIÓN AUDIO/VÍDEO

- Frecuencias de transmisión audio/vídeo: de 2400 a 2483,5 MHz - Potencia de emisión audio/vídeo: <10 mW (según la norma EN 300-440) Francia sólo uso interno - Tipo de modulación: FM - Estándar vídeo admitidos: PAL / NTSC / SECAM - Número de canales: 4 (o menos, en función de las normativas nacionales) - Antenas integradas

TRANSMISIÓN DEL MANDO A DISTANCIA

- Frecuencias de transmisión: 433,92 MHz - Potencia de emisión del mando a distancia: <10 mW (según la norma EN 300-220) - Tipo de modulación: ASK - Distancia de recepción IR: hasta 7 m - Cable de difusión IR: SÍ - Antenas integradas TRANSMISOR - Conector de entrada SCART: audio estéreo / vídeo CVBS - Conector de salida SCART: audio estéreo / vídeo CVBS RECEPTOR - Conector de salida SCART: audio estéreo / vídeo CVBS

AYUDA EN LÍNEA

Si tiene alguna pregunta sobre AV 100:

• Lea detenidamente el presente manual de instrucciones: en el mismo se explica cómo solucionar gran parte de los problemas.
• Consulte nuestra página web www.meliconi.com donde encontrará rápida y fácilmente todas las respuestas que necesita.
• Asistencia Telefónica 902.889.448 GARANTÍA 2 años La garantía pierde su validez si el producto es manipulado o usado de modo impropio. Fecha de compra AV 100 - Serie N°

Sello del revendedor
