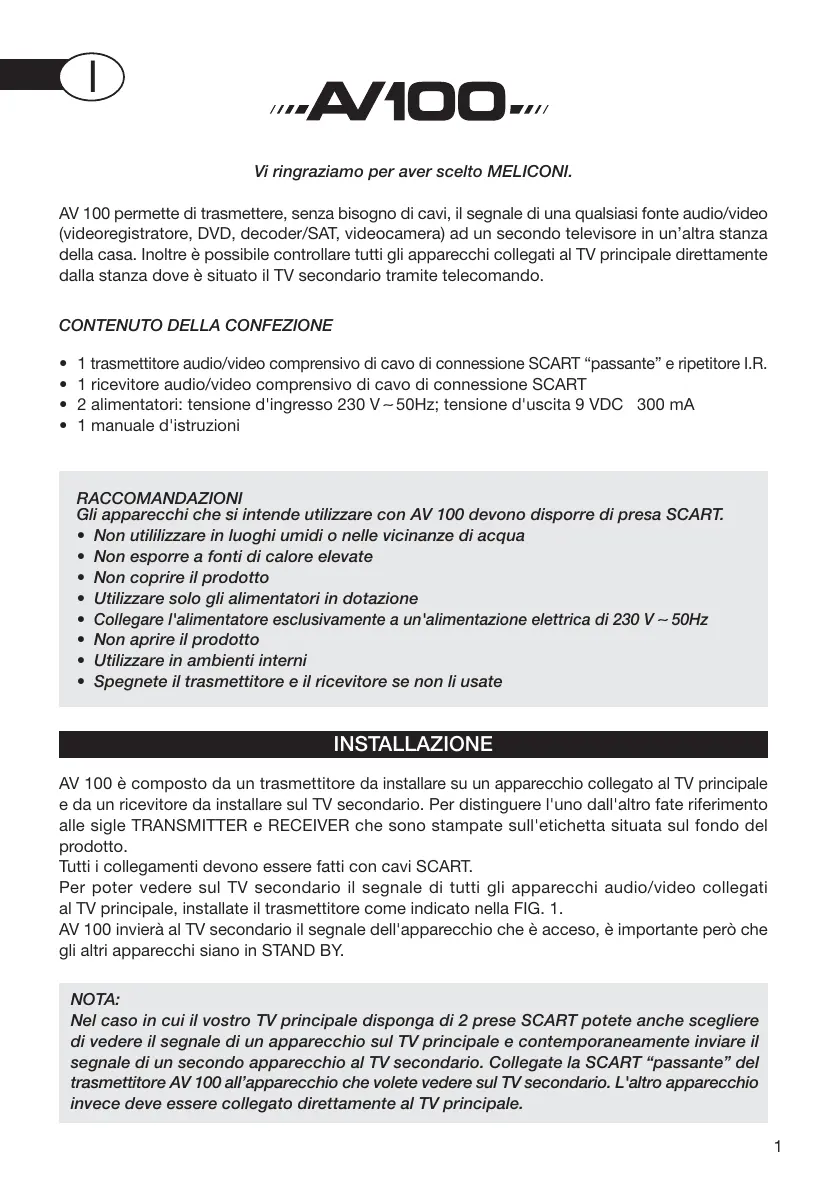

MANUALE UTENTE AV-100 MELICONI

Vi ringraziamo per aver scelto MELICONI.

AV 100 permette di trasmettere, perché bisogno di cavi, il segnale di una qualsiasi fonte audio/video (videoregistratore, DVD, decoder/SAT, videocamera) ad un secondo tevisore in un'altra stanza della casa. Inoltre è possibile controlling tutti gli appearechi collegati al TV principale direttamente alla stanza dove è situato il TV secondario tramite telecomando.

CONTENUTO DELLA CONFEZIONE

• 1 trasmettitore audio/video comprensivo di cavo di connessione SCART "passante" e ripetitore I.R.
• 1 ricevitore audio/video comprensivo di cavo di connessione SCART
• 2 alimentatori: tensione d'ingresso 230V 50Hz ; tensione d'uscita 9 VDC 300mA
  1 manuale d'istruzioni

RACCOMANDAZIONI

Gli apparecchi che si intende utilizzato con AV 100 devono disporre di presa SCART.

Nonutilizzare in luoghi umidi o nelle vicinanze di acqua
Non esporre a fonti di calore elevate
Non coprire il prodotto
- Utilizzare solo gli alimentatori in dotazione
- Collegare l'alimentatore esclusivamente a un'alimentazione elettrica di 230V 50Hz
Non aprire il prodotto
Utilizzare in ambienti interni
- Spegnete il trasmettitore e il ricevitore se non li usate

INSTALLAZIONE

AV 100 è composto da un trasmettitore da installare su un appearecchio collegato al TV principale e da un ricevitore da installare sul TV secondario. Per distinguere l'uno dall'alto fate riferimento alle sigle TRANSMITTER e RECEIVER che sono stampate sull'etichetta situata sul fondo del prodotto.

Tutti i collegamenti devono essere fatti con cavi SCART.

Per poter vedere sul TV secondario il segnale di tutti gli appearecchi audio/video collegati al TV principale, installate il trasmettitore comeindicato nella FIG.1.

AV 100 invierra al TV secondario il segnale dell'apparecchio che è acceso, è importante perché gli altri apparecchi siano in STAND BY.

NOTA:

Nel caso in cui il vosto TV principale disponga di 2 prese SCART poteteanche scegliere di vedere il segnale di un appearecchio sul TV principale e contemporaneamente inviare il segnale di un secondo appearecchio al TV secondario. Collegate la SCART "passante" del trasmettitore AV 100 all'apparecchio che volete vedere sul TV secondario. L'alto appearecchio invece deve essere collegato direttamente al TV principale.

Il trasmettitore dell'AV 100 dispone di una presa SCART "passante"; per una corretta installmente dovete inserirla nella presa SCART dell'apparecchio audio-video che è collegato al TV principale. Vedi FIG. 1.

Installazione del trasmettitore: TV principale

1. Rimuovere il cavo SCART dalla presa dell'apparecchio audio-video collegato al TV principale, inserire il cavo con SCART "passante" del trasmettitore AV 100 direttamente nella presa SCART dell'apparecchio audio-video, infine collegare il cavo SCART che va al TV principale, nella parte posteriore della SCART "passante" dell'AV 100.
2. Impostare il selettore CHANNEL del trasmettitore su una delle 4 posizioni disponibili, a scelta. IMPORTANTE: la stessa posizione dovrà essere impostata sul ricevitore.
3. Inserire il connettore dell'alimentatore nella presa corrispondente sul retro del trasmettitore.
4. Collegare l'alimentatore ad una presa elettrica fácilmente accessible.
5. Posizione are il trasmettitore nelle vicinanze del teileisore con il vetrino scuro orientato verso il punto da cui si vu rà il teilevisore.
6. Accendere il trasmettitore tramite l'interruttore sul retro ed accertarsi che la spia rossa sia accesa.
7. Accendere uno degli apparecchi collegati al AV 100, avviarlo (PLAY per il videoregistratore o il DVD, ON o Power per il decoder/SAT) e sul TV principale attivare l'ingresso Audio-Videotramite il telecomando (tasto AV o EXT) e verificare che si veda il programma dell'apparecchio avviato.

Installazione del ricevitore: TV secondario

1. Assicurarsi che il ricevitore abbia il selettore CHANNEL posizionato sullo stesso numero del trasmettitore.
2. Posizione are il ricevitore nelle vicinanze del teilevisore con il vetrino scuro orientato verso il punto da cui si vutri il teilevisore.
3. Collegare il cavo SCART del ricevitore alla presa SCART del TV secondario (FIG. 2).
4. Inserire il connettore dell'alimentatore nella presa corrispondente sul retro del ricevitore.
5. Collegare l'alimentatore ad una presa elettrica fácilmente accesibile.
6. Accendere il ricevitore tramite l'interruttore sul retro ed accertarsi che la spia rossa sia accesa.
7. Accendere il teilevisore e portarlo in modalita AV o EXTutilizzando il suo telecomando.

A Anything pinto dovreste essere in grado di vedere sul TV secondario il segnale trasmesso dall'apparecchio collegato al TV principale che avevate avviato in precedenza. Se sul TV secondario non appeare nessun segnale o appeare il segnale disturbato, provate a spostare il ricevitore fino a quando non otterrete la qualità ottimale del segnale.

Passate ora all'instrumentazione del ripetitore del telecomando descritta nel paragrafo successivo.

INSTALLAZIONE DEL RIPETITORE DEL TELECOMANDO (FIG. 3)

Il ripetitore del telecomando serve per comandare, usando il telecomando originale o un telecomando universale Meliconi, gli appearecchi collegati al TV principaleanche alla stanza dove si trov a TV secondario. Per esempio potrete comodamente arrestare e fare riprendere la riproduzione di una videocassetta,anche se non vi trovate nella stanza dove è situato il videoregistratore.

Il rivevitore capta il segnale emesso dai telecomandi e lo invia al trasmettitore. Il ripetitore del telecomando, collegato al trasmettitore, serve a diffondere tale segnaleagli appearecchi collegati al TV principale.

Perfare ciobisogna:

• Posizione i 2 ripetitori a infrarossi, che si trovano lungo il filo del trasmettitore AV 100, in corrispondenza della zona trasparente sul frontale degli appearecchi audio/video che si intende comandare. Vedi FIG. 3.

• Verificate quindi di riuscire a comandare l'apparecchio alla stanza dove si trova il tevisore secondario puntando il telecomando verso il Ricevitore AV 100.

• Se non riuscite a comandare l'apparecchio, procedete per tentativi spostando il ripetitore a infrarossi in un altro punto, e ripetete la verifica di funzionamento precedente. Una volta individuata la posizione fissate il sensore con il nastro bi-adesivo presente sul retro.

• Se disponete di un'alto apparecchio ripetete la procedura utilizzando il secondo sensore a infrarossi.

NOTA: èanche possible posizionare il sensore a infrarossi non direttamente sull'apparecchio, ma a una distanza di 5-10 centimetri, in quello modo sare più facile individuare la posizione esatta.

RISOLUZIONE DEI PROBLEMI

Sul TV principale non si vede l'imagine dell'apparecchio collegato alla SCART "passante" del trasmettitore AV 100

• Controllare che i collegamenti siano stati effettuati correttamente.
• Attivare tramite il telecomando del TV principale il canale AV o EXT.

Nessuna imagine sul TV secondario

• Assicurarsi che il trasmettitore e il ricevitore siano accesi.
• Controllare che i collegamenti siano stati effettuati correttamente.
• Assicurarsi di essere attivato l'apparecchio che si intende guardare sul TV secondario.
• Portare il TV secondario sul canale AV o EXT.
• Posizionare il selettore CHANNEL sullo stesso numero sia sul trasmettitore che sul ricevitore.

Cattiva qualità dell'imagine o del suono sul TV secondario

• Spostare il ricevitore finché l'imagine e il suono non siano ottimali.
• Spostare il selettore CHANNEL su un'altra posizione sia sul trasmettitore che sul ricevitore.
• Spostare il trasmettitore finché l'imagine o il suono non siano ottimali.

Nessun controlo tramite telecomando degli appearecchi collegati al TV principale

• Assicurarsi che si stia utilizzato il telecomando dell'apparecchio che si desidera controllare.
• Assicurarsi che tra il telecomando e il ricevitore non ci siano ostacoli e che la distanza tra i due sua inferiore a 7 metri.
• Controllare il corretto posizionamento del ripetitore del telecomando.
  Assicurarsi che non ci siano altri apparetti sono filo che interferiscano con il telecomando.

OSSERVAZIONI GENERALI

• Per potere ave un suono stereo è necessario che gli appearecchi che si utilizzato dispongano di tale funzione.
• La qualità dell'imagine e del suono più essere influenzata dall'utilizzo di fornì a microonde, di altri sistemi elettronici perché fili (BLUETOOTH, LAN perché fili, ecc..) o alla presenza di radiazioni elettromagnetiche. Inoltre, oggetti metallici posti tra il ricevitore e il trasmettitatore possono ostacolare la diffusione del segnale.

• ATTENZIONE: Il segnale che il trasmettitore invia al ricevitore attravera muri e soffitti sono a circa 30 metri di distance. Chiunque utilizzi AV 100 o un apparato simile (impostato sullo stesso canale) nelle vicinanze dell'appartamento, potrebbe ricevere gli stessi programmi che state guardando voi (e viceversa). In quello caso si consiglia di impostare il selettore CHANNEL su un'alto canale sia sul ricevitore che sul tramettitore.

• Qualora si desideri utilizzare un solo telecomando per controllare dall'altra stanza gli appearecchi collegati al TV principale, MELICONI dispone di un'ampia gamma di telecomandi universali che funzionano per TV, videoregistratori, DVD e decoder di qualsiasimarca. Consultate il site www.meliconi.com per trovare quello più adatto alle vosre esigenze.

• Spegnete il trasmettitore e il ricevitore se non li usate.

CARATTERISTIC TECHNICHE

GENERALI

• Alimentazione: 230 V 50Hz
• Consumo: 30mA per agli elemento
• Portata media in casa: 30 m (variabile a seconda dello spessore dei muri)
• Portata massima senza ostacoli: 100m

TRASMISSIONAUDIO/VIDEO

• Freqenze di trasmissione audio/video: da 2400 a 2483,5 MHz
• Potenza di emissione audio/video: <10 mW (secondo la norma EN 300-440)
  Francia solo uso interno
• Tipo di modulazione: FM
• Standard video supportati: PAL / NTSC / SECAM
  -Numero di canali: 4 (o meno a seconda delle normative nazionali)
• Antenne integrate

TRASMISSION DEL TELECOMANDO

• Freqenze di trasmissione: 433,92 MHz
• Potenza di emissione del telecomando: < 10mW (secondo la norma EN 300-220)
• Tipo di modulazione: ASK
• Distanza di ricezione IR: sino a 7 m
• Cavo di diffusione IR: SI
• Antenne integrate

TRASMETTITORE

• Connettore di ingresso SCART: audio stereo / video CVBS
• Connettore di uscita SCART: audio stereo / video CVBS

RICEVITORE

• Connettore di uscita SCART: audio stereo / video CVBS

HELP LINE

Se avete domande riguardanti AV 100:

• leggete attentamente il presente manuale d'istruzioni che vi consentirà di risolverve la maggiore parte dei problemi
• consultate il nostro sito Internet www.meliconi.com dove troverete tutte le risposte di cui avete bisogno nel modo più rapido e facile.

Per agli evenienza comunique potete chiamare il nostro CALL CENTER, assistenza Telefonica clienti, al numero ([phone].

GARANZIA 2 anni

La garanzia decade se il prodotto viene manomesso o usato impripriamente.

Data di acquiresto

AV 100 - Serial N°

Timbro del rivenditore
