Produkttyp	DJ-Plattenspieler
Marke	Trevi
Modell	TT 1075 E
Abmessungen (ca.)	450 x 350 x 150 mm
Gewicht (ca.)	8 kg
Stromversorgung	Netz 230V, 50Hz
Hauptfunktionen	Wiedergabe 33/45 U/min, Pitch-Control, Anti-Rumpeln, schneller Start/Stopp
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; Lösungsmittel vermeiden.
Sicherheit	Nicht Feuchtigkeit aussetzen, vor Reinigung Netzstecker ziehen.
Ersatzteile und Reparierbarkeit	Tonabnehmer, Antriebsriemen, rutschfeste Füße erhältlich.
Allgemeine Informationen	DJ-Plattenspieler mit geradem Tonarm, Anti-Skating und RCA-Ausgang.

Häufig gestellte Fragen - TT 1075 E Trevi

Wie schließe ich den Plattenspieler TT 1075 E an einen Verstärker an?

Verwenden Sie das mitgelieferte RCA-Kabel. Stecken Sie die roten und weißen Stecker in die entsprechenden Eingänge des Verstärkers. Stellen Sie sicher, dass der Plattenspieler auf 'Phono' eingestellt ist, wenn der Verstärker keinen dedizierten Phono-Eingang hat.

Was tun, wenn der Teller sich nicht dreht?

Überprüfen Sie zuerst die Stromversorgung. Stellen Sie sicher, dass der Antriebsriemen richtig positioniert und nicht abgenutzt ist. Wenn der Motor nicht startet, wenden Sie sich an den technischen Support.

Wie stelle ich die Auflagekraft des Tonarms ein?

Verwenden Sie das Gegengewicht hinten am Arm. Drehen Sie es, bis der Arm horizontal ausbalanciert ist. Passen Sie dann das Gewicht gemäß den Empfehlungen des Tonabnehmers an (normalerweise zwischen 2 und 4 Gramm).

Wie ersetze ich den Tonabnehmer?

Trennen Sie den Plattenspieler vom Strom. Entfernen Sie die Abdeckung des Tonabnehmers durch Verschieben. Lösen Sie die Drähte des alten Tonabnehmers und installieren Sie den neuen unter Beachtung der Farben (normalerweise rot/rechts, weiß/links). Setzen Sie die Abdeckung wieder auf.

Der Klang ist verzerrt oder leise, was tun?

Überprüfen Sie, ob der Tonabnehmer verschmutzt ist. Reinigen Sie die Nadel vorsichtig mit einer antistatischen Bürste. Stellen Sie außerdem sicher, dass die Lautstärke des Verstärkers ausreichend ist und die RCA-Verbindungen fest sitzen.

Wie stelle ich das Pitch (Geschwindigkeitsvariation) ein?

Verwenden Sie den Pitch-Schieberegler neben dem Teller. Der Variationsbereich beträgt normalerweise ±8% oder ±16%. Stellen Sie ein, bis die gewünschte Geschwindigkeit erreicht ist. Einige Modelle haben eine 'Pitch Lock'-Taste zum Verriegeln.

Kann ich diesen Plattenspieler zum Scratchen verwenden?

Ja, der TT 1075 E hat einen Direktantriebsmotor mit ausreichendem Drehmoment zum Scratchen. Achten Sie darauf, einen geeigneten Tonabnehmer und eine Slipmat zum Schutz des Tellers zu verwenden.

Wie reinige ich die Nadel?

Verwenden Sie eine spezielle antistatische Bürste. Bürsten Sie vorsichtig von hinten nach vorne über die Nadel. Niemals Flüssigkeiten oder Lösungsmittel verwenden. Regelmäßige Reinigung verlängert die Lebensdauer des Tonabnehmers.

Der Plattenspieler vibriert oder brummt, warum?

Dies kann durch Unwucht oder äußere Vibrationen verursacht werden. Stellen Sie sicher, dass der Plattenspieler auf einer stabilen und ebenen Oberfläche steht. Überprüfen Sie auch, ob die rutschfesten Füße in gutem Zustand sind.

Wie stelle ich das Anti-Skating ein?

Das Anti-Skating wird normalerweise mit einem Drehknopf in der Nähe des Arms eingestellt. Stellen Sie es auf den gleichen Wert wie die Auflagekraft ein (z.B. wenn Auflagekraft = 2, stellen Sie Anti-Skating auf 2). Dies verhindert, dass der Arm nach innen oder außen abdriftet.

BEDIENUNGSANLEITUNG TT 1075 E Trevi

STEREOANLAGE PLATTENSPIELER MIT MP3-CODIERUNG/USB/SD/AUX IN

Betriebs- und Anschlußanleitung

TOCA DISCO HI-FI ESTEREO CON CODIFICACION MP3/USB/SD/AUX IN

HINWEISE IN BEZUG AUF DEN LASER

Dieses Gerät ist mit einem Laser-Lesesystem versehen. Der Laser verfügt über eine niedrige Leistung und ist mit einer Sicherheitsvorrichtung versehen, die den Betrieb bei geöffneter Klappe verhindert. Halten Sie sich trotzdem sorgfältig an folgende Hinweise:

bei geöffnetem gerät, das auge nicht an die linse des lasers nähern. es besteht die gefahr, dass die netzhaut dabei verletzt wird.

versuchen sie nicht, die lasereinheit abzumontieren oder unsachgemäss zu behandeln. es besteht die gefahr, daß strahlen dabei absorbiert werden.

HINWEISE

ANWEISUNGEN ZUM GEBRAUCH

Dieses Gerät ist ein elektronisches Instrument höchster Präzision; vermeiden Sie deshalb, das Gerät in folgenden Fällen zu benutzen:

• In der Nähe von Wärmequellen, wie z.B. Heizkörpern oder Öfen.
• In sehr feuchten Räumen, wie z.B. Badezimmern, Schwimmbädern, usw.
  • In sehr staubigen Räumen.
• An Plätzen, die starken Vibrationen ausgesetzt sind.

Das Gerät muß so aufgestellt werden, daß an den Seiten genügend Raum für den freien Luftumlauf vorhanden ist (mindestens 5 cm.).

■ Die Ventilationsöffnungen nicht abdecken.

■ Sollten Flüssigkeiten im Innern des Geräts eindringen, ziehen Sie den Stecker sofort aus der Steckdose und bringen Sie das Gerät in die nächstgelegene TREVI-autorisierte Kundendienststelle.

■ Vor Inbetriebnahme des Gerätes überprüfen Sie stets, daß die Netzkabel und die Verbindungskabel ordnungsgemäß installiert sind.

PFLEGE UND WARTUNG

Zum Reinigen benutzen Sie einen leicht angefeuchteten, weichen Lappen. Verwenden Sie keine Lösungsmittel oder Scheuermittel.

WICHTIG

Die gute Bauweise des Geräts gewährleistet den einwandfreien Betrieb auf längere Zeit hin. Sollten trotzdem irgendwelche Störungen auftreten, wenden Sie sich an die nächstgelegene TREVI-autorisierte Kundendienststelle.

Die Firma TREVI ist für die ständige Forschung und Entwicklung seiner Produkte engagiert. Auf Grund dieser Tatsache können die Produkte andere Merkmale als die beschriebenen aufweisen.

LAGE DER KONTROLLEN

1) Staubschutz
2) Power-LED-Anzeige
3) Fernbedienungssensor
4) SD-Kartenslot
5) USB-Buchse mit Kunststoffabdeckung
6) Bedienfeld Abdeckung
7) 3,5-mm-Aux-in-Buchse
8) LCD-Display
9) Aufnahmetaste
10) Weiter nach oben / unten-Taste
11) Taste PLAY / PAUSE / STOP
12) Phono-Taste
13) / Standby-Taste
14) Auswurftaste
15) Aux in Funktionstaste

16) USB / SD-Funktionstaste
17) Ordner auf Taste
18) Wiederholung / Intro / random Taste
19) Programmtaste
20) Spindeladapter
21) Strobe-Illuminator
22) Auto-Stop-Ausrichtung Schraube
23) Gegengewicht
24) Anti-Skating Einstellung
25) Cueing Hebel
26) Tone-Armhebel
27) Plattenspieler Geschwindigkeitswähler
28) Pitchregelung
29) Line-out-Buchse
30) Netzkabel
31) Line-Out / Phono Ausgang Wahlschalter

Vorsicht:

Die Verwendung von Bedienelementen oder Einstellungen oder die Durchführung von Verfahren als hier beschrieben kann zu gefährlicher Strahlenbelastung führen.

Dieses Gerät sollte von niemandem außer qualifiziertem Servicepersonal eingestellt oder repariert werden.

TASTE BESCHREIBUNG

1) Ein / Standby.
2) Info
3) Rec
4) Wiedergabe / Pause ▶▶ II
5) Überspringen / Suchen vorwärts ▶▶ Überspringen / Suche rückwärts ◀◀
6) Stop ■
7) Ordner auf ▲ / ab ▼
8) Rep / intro / RAN
9) Programm
10) Track Trennung / Finden
11) Aux
12) Phono
13) USB / SD

Vorsichtsmaßnahmen für die Anwendung Installation

• Alle Teile auspacken und Schutzmaterial entfernen.
• Stellen Sie das Gerät an das Netz nicht anschließen, bevor die Netzspannung überprüft und vor dem alle anderen Anschlüsse vorgenommen wurden.
• Verwenden Sie keine Lüftungsöffnungen abdecken und stellen Sie sicher, dass es einen Raum von mehreren Zentimetern um das Gerät herum für die Belüftung.

Die Montage der Gegengewicht

1. Schieben Sie in das Gegengewicht (23) vollständig in den hinteren Teil des Tonarm, bis sie erreichen das Ende im Uhrzeigersinn drehen, bis sie klicken mit in der Grube.
2. Drehen Sie das Gegengewicht im Uhrzeigersinn und nach hinten, bis es die weiße innere Linie, wie unten Abbildung erreichen.
3. Drehen Sie den Zähler Markierung, bis er Position erreichen "1"
4. Drehen Sie das Gegengewicht gegen den Uhrzeigersinn drehen und nach innen, bis sie die entsprechende Arbeitsdruck erreichen.

Bemerkung: Der Arbeitsdruck des mitgelieferten Stift ist aus dem Bereich von 4,5 bis 6 Gramm

Gemäß der Patrone Herstellers. Alle Stift hat besitzen sie Arbeitsdruck und bitte jeweils auf die Spezifikation beziehen.

Verbindung

1. Schließen Sie das Netzkabel (30) an eine Netzsteckdose

2. Drücken Sie die Ein-/ Standby-Taste (13) und das System wird auf Phono-Funktion vorgegeben. Wenn die Hintergrundb leuchtung bei LCD-Display (8) gering auf. Es ist bedeuten die Stromversorgung ist normal. Jetzt System ist bereit, die Musik zu spielen.

Hinweis: Bitte schließen Sie Ihren Plattenspieler Gerät an Ihrem hallo-Fi-Anlage mit Lautsprecher für Musikhören.

Die Wiedergabe von MP3-Songs über USB-Speichermedien oder Speicherkarte

Anschließen

Das System ist in der Lage zu entschlüsseln und alle MP3-Dateien wiedergeben, die in der Speichermedien mit USB-Anschluss-Port oder SD / MMC-Speicherkarte gespeichert.

1. Drücken Sie die "Ein / Standby" Taste (13) und drücken Sie dann auf "USB / SD" Taste (16) USB-Modus zu wählen (drücken Sie erneut SD-Modus wiederholt zu wählen).
2. Ziehen Sie den USB-Plastikabdeckung (5) & dann Plug-in den USB-Speicher mit dem Gesicht nach oben und stellen Sie sicher, es in vollständig zu gehen oder die Speicherkarte in Richtung des Pfeils einfügen, wie auf dem Etikett auf der Unterseite gezeigt von die Speicherkartenschlitzabdeckung. Legen Sie gerade ohne zu verbiegen.
3. Anschließen des USB-Speicher verkehrt herum in das Audiosystem oder die Speichermedien beschädigen könnte (USB Stick / SD / MMC-Karte). Überprüfen Sie, ob die Richtung vor der Verbindung korrekt ist.
4. Das System startet die Speichermedien liest automatisch nach dem Anschluss und LCD-Display (8) wird die Gesamtzahl von MP3-Dateien und die Gesamtzahl der Ordner wird erkannt zeigen, dann startet automatisch die Wiedergabe.

Hinweis: USB-Port unterstützt keine Verbindung mit USB-Verlängerungskabel und ist nicht direkt mit dem Computer für die Kommunikation entwickelt und diesen Port Versorgung 100mA Strom auf dem USB-Gerät für die Daten geladen werden, nicht Design für die Aufladung.

- PLAY / PAUSE / STOP Mode

1. Zur Unterbrechung, drücken Sie die "PLAY / PAUSE / STOP" Taste (11) einmal, wird die Spielzeit sein Freeze & blinkt auf dem LCD-Display (8). Drücken Sie erneut die normale Wiedergabe fortzusetzen.
2. Wenn drücken und halten Sie die "Wiedergabe / Pause Stopp" Taste (11) für mehr als 2 Sekunden während der Wiedergabe Modus. Das System wird Go-Modus zu stoppen.

- Überspringen / Suchmodus (Skip / Search up / Überspringen / Suchlauf nach unten)

1. Während der Wiedergabe oder Pause-Modus, wenn "überspringen up" Taste (10) gedrückt wird. Es wird zum nächsten Titel gehen und die Spur nicht angezeigt werden soll. und ändern Sie dann Modus zu spielen.
2. Während der Wiedergabe oder Pause-Modus, drücken Sie "überspringen down" Taste (10) zum vorherigen Titel zu gehen und den Play-Modus ändern.
3. Wenn drücken und halten Sie die "überspringen Auf-/Ab-Taste" (10) während der Wiedergabe wird die Spielbahn gehen schnell vorwärts oder rückwärts, bis die Taste losgelassen wird.

Anmerkung: das System wird bei der Suche nach oben / unten-Modus Stumm

- Ordner auf Kontrolle

1. Drücken Sie "Ordner auf" Taste (17), der Ordner nicht. Wille geht nach oben
2. Drücken Sie "überspringen oder überspringen unten Taste (10), die Spur Nr. Veränderung.
3. Wenn der gewünschte Titel ausgewählt wird, drücken Sie die "Play / Pause / Stop" -Taste (11), die Wiedergabe zu starten.

Anmerkung

• Das System kann die Datei unter MP3-Format nur wenn der USB-Port oder SD-Karten-Slot erkennen und lesen
• Wenn das System zum MP3-Player über den USB-Anschluss anschließen, wegen Abweichungen im MP3-Format codiert sind, können einige MP3-Player nicht möglich sein, über die USB-Buchse spielen. Dies ist keine Fehlfunktion des Systems.

ID3 (Titel / Album / Titel) Funktion (durch Fernbedienung)

1. Drücken Sie die "Info" Taste während der Wiedergabe von MP3-Dateien, die Songtitel angezeigt wird. Drücken Sie die "Info"-Taste erneut, um die Funktion zu deaktivieren.

Songtitel / Ordnernamen-Suchfunktion (über Fernbedienung)

Sie können durch den Titel / Ordnernamen in der Scheibe im Stopp-Modus die Spur zu suchen: -

1. Während der Wiedergabe-Modus, drücken Sie die "Suchen" einmal drücken, dann drücken Sie die "überspringen up" oder Taste überspringen nach unten (10), können Sie den Titel jedes Lied einzeln unter Alphabet, um auf dem LCD-Display (8) zu suchen, und drücken Sie die "Wiedergabe / Pause / Stopp" -Taste (11), um die Wiedergabe des ausgewählten Titels zu starten.

Anmerkung:-

• In diesem Fall keinen Namen hatte für die Spur zugewiesen, "nofile" angezeigt wird "auf dem LCD-Display (8).
• Das LCD-Display-Unterstützung in englischer Sprache & Zeichen nur
  MP3 Spurformat Anforderung: -
• MP3-Bitrate: 32 kbps \~ 256 kbps.
• Die Leistung von MP3-Dateien zu spielen, ist verschiedenen von der Qualität der Aufnahme und dem Verfahren zur Aufzeichnung.

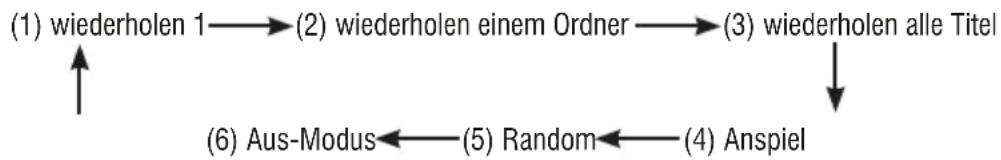


- Repeat / Intro / Random mode

Drücken Sie die Wiederholung / Intro / random Taste (18) während der Wiedergabe, Repeat, Zufälliges und Intro-Modus kann im Unterschied Modus wie folgt wiedergegeben werden: -

Play Modus

Wiederholen Sie einzelne Spur

Wiederholen einzelner Ordner

wiederholen alle Titel ALL

Anspielmodus

Random modus RANDOM

Off modus

auf dem LCD-Display

• Wiederholte Wiedergabe

Sie können die gewünschten Titel hören oder wiederholt von dieser Funktion Ordner.

- Anspiel

Sie können den Anfang (10 Sekunden) von jeder Spur von dieser Funktion hören & Sparen Sie Ihre Zeit den Wunsch Song zu suchen

- Zufallswiedergabe

Sie können alle Tracks anhören oder durch diese Funktion in zufälliger Reihenfolge Ordner

Tracks Programmierung

Bis zu 20 Titel können für MP3-Datei und spielen in beliebiger Reihenfolge programmiert werden. Vor dem Gebrauch unbedingt das System im Stop-Modus vor der Programmierung ist: -

1. Stellen Sie in USB / SD-Modus und im Stop-Modus eingestellt.
2. Drücken Sie die Taste "Programm" (19), "Prog" auf dem LCD-Display angezeigt wird (8). Darüber hinaus wird es Programm nicht angeben. und Ziffern für die Spur Nr. programmiert werden.
3. Wählen Sie den gewünschten Titel mit ▶▶ vor- oder rückwärts ◀◀ Tasten (10).
4. Drücken Sie die Taste "Programm" (19), um die Spur in den Speicher zu speichern.
5. Wiederholen Sie die Schritte 3 und 4 weitere Titel in den Speicher einzugeben, falls erforderlich.
6. Wenn alle gewünschten Titel programmiert haben, drücken Sie "Play / Pause / Stop" ▶ II / ■ Taste (11), um die Scheibe in zugewi sen, um zu spielen.
7. Um die programmierte Datei, drücken Sie "Stop" -Taste auf Fernbedienung, bis "Prog" Abbrechen ist auf dem LCD-Display verschwinden (8)

Encoding von Phono in MP3-Datei

Das System ist in der Lage, den Phono in MP3-Format und Aufnahme bei Speichermedien mit USB-Anschluss-Port oder SD/MMC-Karte zu kodieren.

A) Phono-Codierung

1) Drücken Sie die "Phono" Funktionstaste (12) und drücken Sie dann die "● Rec" Taste (9) direkt.
2) Das LCD-Display (8) mit Show das Wort "USB / CARD" und blinkt, und drücken Sie dann überspringen ▶ nach oben oder unten Tasten ◀◀ (10). So wählen Sie die gewünschte Quelle (USB oder SD) für die Codierung.
3) Dann drücken Sie die "● Rec" Taste (9), das LCD-Display (8) erscheint "→" & "REC" und blinkt, und das System startet die Kodierung Modus nach wenigen Sekunden,.
4) Starten Sie die Wiedergabe an Phono für die Strecke, die Sie auf USB aufnehmen möchten.
5) Nach Beendigung der Umcodierung, drücken und halten Sie die "Play / Pause / Stopp" ▶ II / ■ Taste (11), bis der Test auf dem LCD-Display (8) zu blinken und wieder auf "Phono" -Modus.

Anmerkung:

- Die Aufnahmegeschwindigkeit beträgt 1: 1 und entsprechend der tatsächlichen Zwirnen Zeit der CD-Titel

• Das System wird eine "audio" Ordner erstellen und speichern Sie dann die Kodierungsspur in ihm.
• Das Aufnahmeformat wird bei Verzug - MP3-Bitrate: 256 kbps, Abtastrate: 44,1
• Kein Lied Titel wird während der Codierung Modus aufgezeichnet werden

B) Encoding Bitrate (von Fernbedienung)

Sie können während der Codierung von Phono USB, die wählbar von 32/64/96/128/192/256 kbps die gewünschte Bitrate wählen.

1) Stellen Sie in "Phono" -Funktion (12) & Stopp-Modus bleiben.
2) Drücken Sie die Funktion "Info" und der LCD-Anzeige zeigt die Standard-Bitrate (256 kbps)
3) Drücken Sie Ordner nach oben / unten, um die gewünschte Bitrate für die Codierung auszuwählen.
4) Drücken Sie erneut die "Info" zur Bestätigung der Einstellung und das LCD-Display (8) Lebenslauf "Phono" -Modus

C) Track-Trennung (durch Fernbedienung)

Sie können die Aufnahme von Musik Phono auf USB / SD-Spur durch die Spur teilen während der Codierung. Jedes Mal, wenn die Taste "TS" (Track-Trennung) Taste einmal bei Fernbedienung während der Codierung von Phono auf USB / SD, wird das System eine neue Spur und kontinuierlich um die Aufnahme zu erzeugen. Der Text "PHONO" am LCD-Display (8) wird eine Zeit blinkt, bedeutet es das Gerät erfolgreich eine neue Spur erstellt.

Datei löschen auf USB / SD-Karte (mit Fernbedienung)

Das System ist in der Lage, die Datei in den USB-Stick oder SD / MMC-Karte, indem Sie gespeichert zu löschen: -

A) Einzelne Datei löschen

1. Wiedergabe des USB / SD-Tonspur, die zu löschen wünschen, drücken und halten Sie die "Info" Taste für 3 Sekunden und das LCD-Display (8) erscheint "DEL OK" bedeutet, dass der aktuelle Titel erfolgreich gelöscht hatte.

B) Alle Dateien löschen

1. Stellen Sie USB / SD auf Stop-Modus drücken und halten Sie die "Info" Taste für 3 Sekunden und das LCD-Display (8) zeigen (DEL ALLN)
2. Drücken Sie zum Vorwärts- oder Rückwärtstaste, um "Ja" oder "Nein".
3. Drücken Sie die "Info" -Taste erneut, um die Einstellung zu bestätigen.
   Anmerkung: alle Dateien innerhalb des USB-Speichermedien oder SD-Karte wird vollständig gelöscht werden, nachdem auf "Ja" Modus zu bestätigen.

Entfernen von USB / Speicherkarte

Um den USB / Speicherkarte zu entfernen, schalten oder schalten Sie den Funktionsmodus entweder aux oder Phono zuerst ab. Für USB-Anschluss - un-stecken Sie es, indem Sie den USB-Anschluss direkt herausziehen, für die Speicherkarte - un-stecken Sie es, indem Sie die Speicherkartensteck direkt herausziehen.

Phono

A) Betrieb

• Entfernen Sie den Nadelschutz.

• Lösen Sie die Kabelbinder, die den Tonarm und sorgte dafür, fixieren Sie es aus dem Tonarm Rest abgelöst wurde vor deBetrieb und wieder gesichert danach wieder.

• Wählen Sie auf "Phono" Funktion (12)

• Stellen Sie den Geschwindigkeitsregler (27) in die richtige Position auf der Platte je gespielt werden.

• Legen Sie die Platte auf den Teller (mit dem Spindeladapter (20), falls erforderlich).
• cueing Hebel (25) in die obere Position.
• Heben Sie den Tonarm von der Ruhe und langsam es auf der Aufnahmeseite bewegen. Der Plattenteller beginnt den Tonarm über die gewünschte Position des Datensatzes zu drehen und zu positionieren.
• Ziehen Sie den Cueing Hebel (25). Der Tonarm wird kommen langsam auf den Recorder und die Wiedergabe zu starten.
• Am Ende der Aufzeichnung wird der Tonarm automatisch in die Ruheposition zurück.
• Um manuell, heben Sie den Tonarm von der Platte zu stoppen und wieder in den Rest.

- Play-Suspension

Stellen Sie den Cueing Hebel (25) in die obere Position wird das Leben der Tonarm und dann stoppen Sie die Wiedergabe vorübergehend

• Wiedergabe Auswurf

Drücken Sie die Auswurftaste (14) jederzeit während der Wiedergabe wird der Tonarm in die Ruheposition zurückkehren sofort.

Anmerkung:

- Durch die Auto-Return-System war die mechanische Konstruktion und Reset-Punkt nach dem Transport betroffen. Somitwird der Tonarm mit dem Rest kehrt automatisch beim ersten Mal auf der Platte legen und es war nicht die Fehlfunktion

- Benutzer sollten nicht auf eine Magnetkartuschensystem ändern, sonst kann nicht mehr Einheit zu einem Aux-in der Musik Zentrum verbunden werden

B) Anpassungen

Platter Geschwindigkeit Ausrichtung

• Bei der Wiedergabe der Aufzeichnung, beachten Sie die entsprechenden Streifen von Strobe-Kalibrierungspunkte aus der Kalotte. Die obere ist für 33 Umdrehungen pro Minute und die mittlere ist für 45 Umdrehungen pro Minute.
• Wenn die Strobe-Punkte zu fließen auf der rechten Seite erscheinen, bedeutet es, die Platte langsamer als Nenndrehzahl dreht. Drehen Sie den Pitch-Regler (28) mit dem "+" Richtung. Wenn die Strobe-Punkte links zu fließen scheinen, bedeutet es, die Platte dreht schneller als Nenndrehzahl. Drehen Sie den Pitch-Regler (28) mit dem "-" Richtung.

Stellen Sie den Pitch-Regler (28), bis die Strobe-Punkte erscheinen stationär zu sein, ohne nach links oder rechts bewegen - .

Tonarm Stoppposition Ausrichtung

- Die Position des Tonarm vollständige Wiedergabe und Rückkehr in die Ruhestation kann an der Ausrichtung Schraube eingestellt werden, die auf Unterschrank wie folgt zu finden: -

Bevor die Ausrichtung beginnen, entnehmen Sie den Arm in die Ruhestellung legen und es zu beheben, indem sie mit mitgelieferten Kabelbinder.

i) Wenn das System nicht abgeschlossen werden kann die Wiedergabe der Aufzeichnung und kehren früher

Verwenden Sie ein Schraubenzieher und Drehen des Auto-Stop-Ausrichtung Schraube (22) in das Loch im Uhrzeigersinn, das Anhalten und Auswerfen Position des Tonarm wird mehr nach innen zum Zentrum des Datensatzes vor der Wiedergabe Abschluss zu bewegen.

ii) Wenn das System nicht wieder in die Ruheposition automatisch nach der Wiedergabe der Aufzeichnung

Verwenden Sie ein Schraubenzieher und Drehen des Auto-Stop-Ausrichtung Schraube (22) in dem Loch gegen den Uhrzeigersinn, das Anhalten und Auswerfen Position des Tonarm mehr weg von der Mitte der Platte, bevor die Wiedergabe Abschluss zu bewegen.

Anmerkung:-

- Die Halteposition ist sehr subjektiv unter Unterschied Kunden, wählen Sie bitte die am besten geeignete Position auf der Grundlage

Ihrer eigenen Plattensammlung. Die Ab-Werk-Einstellung wird auf der am häufigsten Vorlage basiert.

- Überprüfen Sie bitte während der Einstellung der Stoppposition von Zeit zu Zeit und vermeiden Sie über Innenseite der Schraube drehen.

Line-Out Anschluss

Sie können durch den Anschluss des Line-Out-Buchse (29) mit dem Hilfseingangsbuchse mit einem Cinch-Kabel, um das System zu Ihrer eigenen hallo-Fi-Anlage angeschlossen werden.

Wenn der Line-Out / Phono Schalter (31) auf "Line Out" Position wird das Ausgangssignal, obwohl das System passieren build-in Vorverstärkerschaltung. Wenn Sie den Schalter (31) auf "Phono". Das Ausgangssignal wird kommen direkt aus der Kartusche und ohne verstärkt.

Aux-in-Anschluss

Sie können durch den Anschluss des AUX-Buchse (7) mit einem 3,5-mm-Kabel (mitgeliefert) auszuführen Codierung oder Abspielvorgang, das System zu einem anderen Audiogerät anschließen. Drücken Sie "Aux-in" Taste (15) nach dem Anschließen.

Aufgrund ErP Stufe zwei Bedarf und die Umwelt zu schützen. Das Gerät wird in den Standby-Modus schalten automatisch, sobald keine keine Musik über 15 Minuten zu spielen.

TECHNISCHE DATEN

Spannungsversorgung: AC 100-230V 50Hz

Konsum: 14W

Hinweise zur ordnungsgemäßen Entsorgung des Produkts.

Das auf dem Gerät angebrachte Symbol weist darauf hin, dass das Altgerät "getrennt zu sammeln" ist und das Produkt daher nicht zusammen mit dem Gemeindeabfall entsorgt werden darf.

Der Benutzer muss das Produkt zu den entsprechenden, von der Gemeindeverwaltung eingerichteten "Wertstoffsammelstellen" bringen oder dem Händler beim Kauf eines neuen Produkts übergeben.

Die getrennte Müllsammlung und anschließende Aufbereitung,

Wiederverwertung und Entsorgung fördern die Herstellung von Geräten unter Verwendung wiederverwerteter Materialien und vermindern die negativen Auswirkungen auf die Umwelt und Gesundheit in Folge einer falschen Müllverwaltung.

Die widerrechtliche Entsorgung des Produkts führt zur Auferlegung von Verwaltungsstrafen.

ACHTUNG

GEFAHR ELEKTRISCHER SCHLÄGE NICHT DER FEUCHTIGKEIT UND DEM REGEN AUSSETZEN

ACHTUNG: DAS GERÄT NICHT ÖFFNEN. IM INNERN BEFINDEN SICH KEINE VOM BENUTZER SELBST INSTANDSETZBAREN TEILE UND AUCH KEINE ERSATZTEILE. FÜR JEGLICHE SERVICEARBEITEN, WENDEN SIE SICH BITTE AN EINE TREVI AUTORISIERTEN KUNDENDIENSTSTELLE.

ATENCION
PELIGRO DE CHOQUES ELECTRICOS NO EXPONER A LLUVIA Y HUMEDAD
