Produkttyp	Digitalmultimeter
Modell	DVM2000
Marke	Velleman
Anzeige	LCD 6000 Zählungen
DC-Genauigkeit	±0,5%
Funktionen	AC/DC-Spannung, AC/DC-Strom, Widerstand, Durchgang, Diodentest, Kapazität, Frequenz, Temperatur
DC-Spannungsbereich	600 mV bis 600 V
AC-Spannungsbereich	600 mV bis 600 V
DC-Strombereich	600 µA bis 10 A
AC-Strombereich	600 µA bis 10 A
Widerstandsbereich	600 Ω bis 60 MΩ
Kapazität	10 nF bis 100 mF
Frequenz	10 Hz bis 10 MHz
Temperatur	-20°C bis 1000°C (mit Thermoelement Typ K)
Sicherheit	CAT II 600 V, CAT I 1000 V
Stromversorgung	Batterie 9 V (6F22)
Abmessungen	180 x 87 x 47 mm
Gewicht	340 g
Mitgeliefertes Zubehör	Messspitzen, Thermoelement Typ K, Batterie
Pflege und Reinigung	Mit einem trockenen Tuch reinigen, Feuchtigkeit vermeiden
Garantie	2 Jahre

Häufig gestellte Fragen - DVM2000 VELLEMAN

Wie misst man eine Gleichspannung mit dem DVM2000?

Drehen Sie den Wahlschalter auf die Position V (DC). Schließen Sie die schwarze Messleitung an COM und die rote an VΩmA an. Setzen Sie die Spitzen auf die zu messenden Punkte. Lesen Sie den Wert auf dem Display ab.

Wie misst man einen Wechselstrom?

Drehen Sie den Wahlschalter auf die Position A~. Schließen Sie die schwarze Messleitung an COM und die rote an 10A (für hohen Strom) oder VΩmA (für niedrigen Strom) an. Öffnen Sie den Stromkreis und schließen Sie das Multimeter in Reihe an. Lesen Sie den Wert ab.

Wie prüft man die Durchgangigkeit eines Kabels?

Drehen Sie den Wahlschalter auf die Position ⦏⦐ (Durchgang). Schließen Sie die Messleitungen an COM und VΩmA an. Setzen Sie die Spitzen an die Enden des Kabels. Wenn der Stromkreis geschlossen ist, ertönt ein Piepton.

Wie misst man einen Widerstand?

Drehen Sie den Wahlschalter auf die Position Ω. Schließen Sie die Messleitungen an COM und VΩmA an. Setzen Sie die Spitzen auf beide Seiten des Widerstands. Lesen Sie den Wert ab. Stellen Sie sicher, dass das Bauteil spannungsfrei ist.

Wie wechselt man die Batterie des DVM2000?

Schalten Sie das Gerät aus und entfernen Sie die Messleitungen. Öffnen Sie das Batteriefach auf der Rückseite. Ersetzen Sie die verbrauchte 9-V-Batterie durch eine neue (Typ 6F22). Schließen Sie das Fach.

Was bedeutet die Anzeige 'OL'?

'OL' bedeutet Overload (Überlast). Dies zeigt an, dass der gemessene Wert den ausgewählten Bereich überschreitet. Wählen Sie gegebenenfalls einen höheren Bereich.

Wie verwendet man die Temperaturmessfunktion?

Drehen Sie den Wahlschalter auf die Position °C / °F. Schließen Sie das Thermoelement Typ K an die Buchsen COM und VΩmA an (Polung beachten). Setzen Sie den Fühler auf das zu messende Objekt. Lesen Sie die Temperatur ab.

Welche Sicherheitsvorkehrungen sind zu treffen?

Messen Sie nie eine Spannung über 600 V in CAT II. Verwenden Sie die geeigneten Messleitungen. Überprüfen Sie die Messspitzen vor der Verwendung. Verwenden Sie das Gerät nicht in feuchter Umgebung.

Wie verwendet man die 'Hold'-Funktion?

Drücken Sie die Taste HOLD, um den angezeigten Wert einzufrieren. Drücken Sie erneut, um zum Normalmodus zurückzukehren. Dies ermöglicht das Ablesen eines Messwerts unter schwierigen Bedingungen.

Wie misst man die Kapazität eines Kondensators?

Drehen Sie den Wahlschalter auf die Position F (Kapazität). Schließen Sie die Messleitungen an COM und VΩmA an. Entladen Sie den Kondensator vor der Messung. Setzen Sie die Spitzen auf die Anschlüsse. Lesen Sie den Wert ab.

BEDIENUNGSANLEITUNG DVM2000 VELLEMAN

Cyclische verhouding

Frequentiebereik	Bereik	Resolutie	Nauwke
5Hz~500kHz 5%~95%	0.01% ± (2% + 5-

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann.

Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden.

Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden.

Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Wir bedanken uns für den Kauf des DVM2000! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Das Multimeter wurde gemäß der IEC-1010- gebaut. Diese Norm bezieht sich auf elektronische Messgeräte, die zur Überspannungskategorie (CAT III 1000V) und Verschmutzungsgrad 2 gehören. Dieses Multimeter entspricht 89/336/EEC, 73/23/EEC und 93/68/EEC.

• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Überprüfen Sie das Multimeter vor jedem Gebrauch. Verwenden Sie kein beschädigtes oder verformtes Multimeter.
• Verwenden Sie das Multimeter nicht in einer Umgebung mit brennbaren Gasen, Dampf oder Staub.
• Seien Sie besonders vorsichtig wenn Sie mit Spannungen über > 60VDC of > 50VAC rms arbeiten. Halten Sie die Finger während Ihrer Messungen immer hinten den Prüfspitzen.
• Messen Sie nie Spannungen über 1000VAC oder 1000VDC.
• Führen Sie einen Batteriewechsel durch wenn 📄 erscheint. Trennen Sie die Messleitungen vom Messkreis, ehe Sie das Multimeter öffnen.
• Lassen Sie dieses Gerät von einem Fachmann reparieren und kalibrieren.

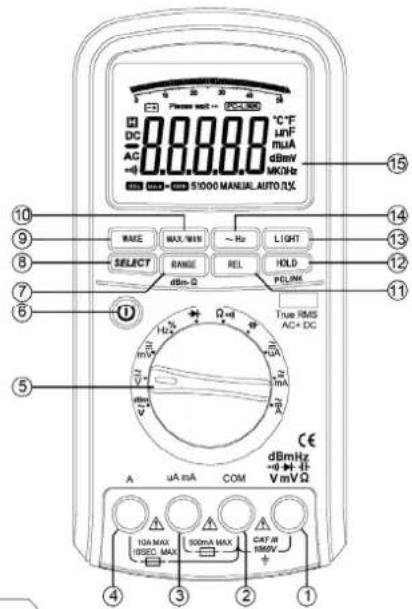

3. Umschreibung

a. Multimeter

1. V/Ω/Hz-Buchse
2. COM-Buchse
3. μA/mA-Buchse
4. A-Buchse
5. Drehschalter
6. Stromversorgungsschalter
7. RANGE: Wahltaste Bereich
8. SELECT: Wahltaste Messmodus
9. WAKE: Reaktivierungstaste
10. MAX/MIN: Wahltaste Höchst-/Mindestwert
11. REL: Wahltaste Relativwertmessung
12. HOLD: Data-Hold-Taste
13. LIGHT: Hintergrundbeleuchtung
14. \~Hz: Messung lineare Frequenz
15. LCD-Display

b. LCD-Display

1	μnF	Messeinheiten.
	mμA
	dBmV
	MKΩHz
2 Π% Arbeitszyklusmessungen.
3	AUTO	Automatische Bereichseinstellung.
4	MANUAL	Manuelle Bereichseinstellung.
5	51000	Bereichsanzeige.
6		Anzeige Höchst-/Mindestwert.
7		Relativwertmessung.
8		Durchgangsprüfung
9		AC-Messung.
10		Negativer Wert.
11		DC-Messung.
12		Data-Hold-Funktion.
13	Please wait... Warten.
14		Lo-Bat-Anzeige
15		Analoger Balken.
16	(PC-LINK)	Das Multimeter ist über USB mit dem PC verbunden.
17		Angezeigter Wert.

4. Anwendung

- Hintergrundbeleuchtung

Drücken Sie LIGHT, um die Hintergrundbeleuchtung ein- oder abzuschalten. Die Hintergrundbeleuchtung schaltet nach 30 Sekunden automatisch ab. Bemerken Sie, dass die Batterien schneller entleeren wenn Sie die Hintergrundbeleuchtung oft verwenden.

- Data Hold

Drücken Sie HOLD, um die Anzeigen im Bildschirm festzuhalten. Drücken Sie wieder, um die Messung wieder anzufangen.

• Automatische Abschaltung

Das Multimeter schaltet nach etwa 15 Minuten automatisch ab. Drücken Sie WAKE oder drehen Sie am Drehschalter, um das Multimeter wieder einzuschalten. Schalten Sie die automatische Ausschaltung ab indem Sie den Stromversorgungsschalter und WAKE gleichzeitig drücken. Schalten Sie das Multimeter nach Gebrauch mit dem Stromversorgungsschalter ab weil das Multimeter im Stand-By-Betrieb verbraucht.

- Relativwertmessung

Diese Funktion kann für alle Messfunktionen außer Frequenz-, Dioden- und Arbeitszyklusmessungen verwendet werden. Drücken Sie RELΔ, um die Relativwertmessung festzulegen. Der angezeigte Wert stellt nun den aktuell gemessenen Wert minus den festgelegten Relativwert dar. Drücken Sie wieder, um die Funktion zu verlassen.

- Höchst-/Mindestwert

Diese Funktion kann für alle Messfunktionen außer Frequenz- und Diodenmessungen verwendet werden. Drücken Sie MAX/MIN, um den Höchst-, Mindestwert oder beide Werte zu bestimmen. Halten Sie MAX/MIN 2 Sekunden gedrückt, um die Funktion zu verlassen.

• Das Multimeter mit einem PC verbinden

Verbinden Sie das DVM2000 über das mitgelieferte optische USB-Kabel mit dem PC. Halten Sie HOLD 2 Sekunden gedrückt, um die Daten zum PC zu senden. Mit der richtigen Software können Sie nun die Daten editieren. Halten Sie HOLD 2 Sekunden gedrückt, um die Datenübertragung auf den PC zu stoppen.

- ACV/dBm-Messungen

Messen Sie keine Spannungen über 1000V.

Spannungsbereich: 0.5VAC\~1000VAC

• Schalten Sie das Multimeter ein und stellen Sie den Drehschalter auf ^ .
• Verbinden Sie die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der V/Ω/Hz-Buchse.

○ Wählen Sie den ACV- oder dBm-Messmodus aus, indem Sie SELECT drücken.
○ Verbinden Sie die Messleitungen mit der Schaltung.
- Lesen Sie den Messwert vom LCD-Display ab. Wählen Sie einen höheren Bereich mit RANGE wenn L erscheint.

• DCV/DCV + ACV-Messungen

Messen Sie keine Spannungen über 1000V.

Spannungsbereich: 0.5VAC\~1000VAC

○ Schalten Sie das Multimeter ein und stellen Sie den Drehschalter auf ≈ V.
○ Verbinden Sie die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der V/Ω/Hz-Buchse.
○ Wählen Sie den DCV- oder DCV + ACV- Messmodus aus, indem Sie SELECT drücken.
○ Verbinden Sie die Messleitungen mit der Schaltung.
- Lesen Sie den Messwert vom LCD-Display ab. Wählen Sie einen höheren Bereich mit RANGE wenn L erscheint.

• DC mV/AC mV/DC mV + AC mV-Messungen

Spannungsbereich: 1μV\~500mV

○ Schalten Sie das Multimeter ein und stellen Sie den Drehschalter auf mV.
○ Verbinden Sie die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der V/Ω/Hz-Buchse.
○ Wählen Sie den DC mV, AC mV of DC mV + AC mV-Messmodus aus, indem Sie SELECT drücken.
○ Verbinden Sie die Messleitungen mit der Schaltung.
○ Lesen Sie den Messwert vom LCD-Display ab. Wählen Sie einen höheren Bereich mit RANGE wenn DL erscheint.

• Logische Frequenz-/Arbeitszyklusmessungen

Frequenzbereich: 5Kz\~2MHz (Vp 2.5V\~5V), Bereich Arbeitszyklus: 5\~95%

○ Schalten Sie das Multimeter ein und stellen Sie den Drehschalter auf Hz%.
○ Verbinden Sie die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der V/Ω/Hz-Buchse.
- Wählen Sie den Hz oder % Messmodus aus, indem Sie SELECT drücken.
○ Verbinden Sie die Messleitungen mit der Schaltung.
○ Lesen Sie den Messwert vom LCD-Display ab. Ein zu niedriger Wert wird als D angezeigt.

- Diodetest

Diodenbereich: 0V\~2.5V

○ Schalten Sie das Multimeter ein und stellen Sie den Drehschalter auf
○ Verbinden Sie die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der V/Ω/Hz-Buchse.
○ Verbinden Sie die rote Messleitung mit dem positiven Pol und die schwarze Messleitung mit dem negativen Pol der Diode. Das LCD-Display zeigt den Durchlassspannungfall an.
○ Verbinden Sie die schwarze Messleitung mit dem positiven Pol und die rote Messleitung mit dem negativen Pol der Diode. Bei dieser Umkehrung, erscheint OL.
- Schalten Sie die Schaltung ab ehe Sie eine Diode messen.

• Widerstandsmessungen/Durchgangsprüfung

Widerstandsbereich: 0.01Ω\~50MΩ

○ Schalten Sie das Multimeter ein und stellen Sie den Drehschalter auf Ω _011 .
○ Verbinden Sie die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der V/Ω/Hz-Buchse.

○ Wählen Sie den Ω- oder ••)-Messmodus aus, indem Sie SELECT drücken.
○ Verbinden Sie die Messleitungen mit dem Widerstand.
- Lesen Sie den Messwert vom LCD-Display ab. Wählen Sie einen höheren Bereich mit RANGE wenn OL erscheint.
○ Verbinden Sie einfach die Messleitungen mit der Schaltung, um die Durchgangsprüfung zu messen.
○ Schalten Sie die Schaltung ab ehe Sie den Widerstand messen oder eine Durchgangsprüfung durchführen.

- Kapazitätsmessungen

Kapazitätsbereich: 10pF\~5000μF

○ Schalten Sie das Multimeter ein und stellen Sie den Drehschalter auf.
○ Verbinden Sie die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der V/Ω/Hz-Buchse.
- Entladen Sie alle Kondensatoren bevor Sie eine Messung durchführen.
○ Verbinden Sie die rote Messleitung mit dem positiven Pol und die schwarze Messleitung mit dem negativen Pol eines mehrpoligen Kondensators.
○ Lesen Sie den Messwert vom LCD-Display ab. Wählen Sie einen höheren Bereich mit RANGE wenn OL erscheint.

• DC μA/AC μA/DC μA + AC μA-Messungen

Strombereich: 0.01μA\~5000μA

○ Schalten Sie das Multimeter ein und stellen Sie den Drehschalter auf •üA.
○ Verbinden Sie die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der mA/μA-Buchse.
○ Wählen Sie den DC μA, AC μA of DC μA + AC μA-Messmodus aus, indem Sie SELECT drücken.
○ Schalten Sie die Schaltung immer spannungslos. Verbinden Sie die Messleitungen in Serie mit der Schaltung und schalten Sie die Schaltung wieder ein.
- Lesen Sie den Messwert vom LCD-Display ab. Wählen Sie einen höheren Bereich mit RANGE wenn L erscheint.

Strombereich: 1μA\~500mA

○ Schalten Sie das Multimeter ein und stellen Sie den Drehschalter auf mA.
○ Verbinden Sie die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der mA/μA-Buchse.
- Wählen Sie den DC mA, AC mA ofr DC mA + AC mA-Messmodus aus, indem Sie SELECT drücken.
○ Schalten Sie die Schaltung immer spannungslos. Verbinden Sie die Messleitungen in Serie mit der Schaltung und schalten Sie die Schaltung wieder ein.
- Lesen Sie den Messwert vom LCD-Display ab. Wählen Sie einen höheren Bereich mit RANGE wenn L erscheint.

• DC A/AC A/DC A + AC A-Messungen

Strombereich: 0.1mA\~10A

○ Schalten Sie das Multimeter ein und stellen Sie den Drehschalter auf ^2 A.
○ Verbinden die rote Messleitung mit der A-Buchse und die schwarze Messleitung mit der COM-Buchse.
○ Wählen Sie den DC A, AC A of DC A + AC A-Messmodus aus, indem Sie SELECT drücken.
○ Schalten Sie die Schaltung immer spannungslos. Verbinden Sie die Messleitungen in Serie mit der Schaltung und schalten Sie die Schaltung wieder ein.
- Lesen Sie den Messwert vom LCD-Display ab. Wählen Sie einen höheren Bereich mit RANGE wenn L erscheint.

• Lineare Frequenzmessungen

Frequenzbereich: 5Hz\~200kHz

Drücken Sie \~Hz, um die lineare Frequenz während Spannungs- oder Strommessungen zu messen.
○ Wählen Sie den Bereich mit RANGE aus.

- Drücken Sie \~Hz, um die Funktion zu verlassen.

5. Reinigung und Wartung

Batteriewechsel

Das Symbol erscheint sobald die gesamte Spannung der Batterien weniger als 6.8V beträgt. Schalten Sie das Multimeter ab und trennen Sie die Messleitungen vom Kreis, ehe Sie das Gerät öffnen. Öffnen Sie das Batteriefach auf der Rückseite mit einem geeigneten Kreuzschlitzschraubendreher. Führen Sie einen Batteriewechsel durch (Batterie des gleichen Typs). Beachten Sie die Polarität. Schließen Sie das Batteriefach vor Gebrauch wieder.

Sicherungswechsel

Schalten Sie das Multimeter ab und trennen Sie die Messleitungen vom Kreis, ehe Sie das Gerät öffnen. Öffnen Sie das Batteriefach auf der Rückseite mit einem geeigneten Kreuzschlitzschraubendreher. Führen Sie einen Sicherungswechsel durch (Sicherung des gleichen Typs). Legen Sie die Sicherung korrekt ein. Schließen Sie das Gerät vor Gebrauch wieder.

Das Multimeter kalibrieren

Lassen Sie das Gerät von einem Fachmann kalibrieren. Setzen Sie sich dafür mit Ihrem Verteiler in Verbindung.

Andere

Reinigen Sie das Multimeter regelmäßig mit einem feuchten fusselfreien Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel. Schützen Sie das Gerät vor Regen und Feuchte. Verwenden Sie kein beschädigtes oder verformtes Multimeter. Setzen Sie sich für Reparaturen mit Ihrem Verteiler in Verbindung.

DVM2000 VELLEMAN

6. Technische Daten

Bis ein Jahr nach der Kalibrierung dürfen Sie optimale Genauigkeit erwarten. Ideale Wetterverhältnisse sind 18°C \~ 28°C mit relativem Feuchtigkeitsgrad von max. 0% \~ 80%. Genauigkeit in der Form von ± (% + Anzahl Digits von geringerem Wert).

Umweltbedingungen 1000V CAT III

Verschmutzungsgrad 2

Höhe <

Betriebstemperatur 0°C\~30°C oder 32°F\~86°F (< 80% RH, < 10°C)

Lagertemperatur -20°C\~60°C oder -4°F\~140°F (< 70% RH, ohne Batterien)

Sicherung μA und mA, F630mA / 500V

A, F12.5A / 500V

Display 99999

Bereichsüberschreitung ja ('OL')

Lo-Bat-Anzeige ja (+) (

Data-Hold-Funktion ja

Hintergrundbeleuchtung ja

Stromversorgung 6 x AAA-Batterien

Abmessungen 205 x 97 x 45mm

Gewicht ± 560g (mit Batterien)

Zubehör 2 x Messleitungen, 1 x optisches USB-Kabel, PC-link Software, 6 x AAA-Batterien, Anleitung

AC-Spannung / DC- + AC-Spannung

Bereich	Auflösung	Genauigkeit
		40Hz~1kHz	1kHz~10kHz	10kHz~20kHz
50mV	0.001mV	± (0.5% + 40)	± (1% + 40)	± (2.5% + 40)
500mV	0.0mV
5V	0.1mV
50V	1mV	± (0.5% + 40)	nicht ± (1% + 40)	± (2.5% + 40)
500VV	10mV			spezifiziert
1000V 0.1V nicht spezifiziert nicht spezifiziert

Genauigkeiten (siehe oben) sind bis zum 10%\~100% vom völligen Bereich garantiert.

DC-Spannung

Bereich	Auflösung	Genauigkeit
50mV 0.001mV ± (0.03% + 10)
500mV	0.01mV	± (0.03% + 6)
5V	0.1mV
50V	1mV
500V	10mV
1000V	0.1V

Genauigkeiten (siehe oben) sind innerhalb vom völligen Bereich garantiert.

AC-Strom/DC- + AC-Strom

Bereich	Auflösung	Genauigkeit			Spannungsfall
		40Hz~1kHz	1kHz~10kHz	10kHz~20kHz
500μA 0.01μA	± (0.75% + 20) ± (1% + 20)	± (2% + 20)			102μV/μA
5000μA 0.1μA	± (0.75% + 10)	± (1% + 10) ± (2% + 10)
50mA	1μA	± (0.75% + 20) ± (1% + 20) ± (2% + 20)			1.5mA/mA
500mA	10μA	± (0.75% + 10) ± (1% + 10) ± (2% + 10)
5A	0.1mA	± (0.75% + 20)	± (1.5% + 20)	± (5% + 20)	30mV/A
10A	1mA	± (1.0% + 10)	± (1.5% + 10)	nicht spezifiziert

Genauigkeiten (siehe oben) sind bis zum 10%\~100% vom völligen Bereich garantiert.

DC-Strom

Bereich	Auflösung	Genauigkeit	Spannungsfall
500μA 0.01μA ± (0.15% + 15)			102μV/μA
5000μA	0.1μA	± (0.15% + 10)
50mA	1μA		1.5mA/mA
500mA	10μA
5A	0.1mA	± (0.5% + 10) 30mV/A
10A	1mA

Genauigkeiten (siehe oben) sind bis zum 10%\~100% vom völligen Bereich garantiert.

Widerstand

Bereich	Auflösung	Genauigkeit
500Ω	0.01Ω	± (0.1% + 10)
5kΩ	0.1Ω	(0.1% + 5)
50kΩ	1
500kΩ	10Ω
5MΩ	100Ω	± (0.1% + 10)
50MΩ	1kΩ	± (0.5% + 10)

Genauigkeiten (siehe oben) sind bis zum 10%\~100% vom völligen Bereich garantiert.

Kapazität

Bereich	Auflösung	Genauigkeit
50nF	0.01nF	± (1% + 5)
500nF	0.1nF
5μF	1nF
50μF	10nF
500μF	0.1μF	± (2% + 5)
5000μF	1μF

Genauigkeiten (siehe oben) für Folienkondensatoren sind innerhalb vom völligen Bereich garantiert.

Diode

Bereich	Auflösung	Genauigkeit
2.5V 0.1mV ± (1% + 5)

Teststrom ≈ 0.7mA

Logische Frequenz

Frequenzbereich	Empfindlichkeit		Ge
5Hz~2MHz Vp 2~5V Rechteckwelle ± (0.006% + 4)

Lineare Frequenz

Frequenzbereich	Bereich	Spannung/Strom	Empfindlichkeit
5Hz~200kHz(Sinuswelle)	500mV	100mV	± (0.006% + 4)
	5V	0.5V
	50V	4V
	500V	40V
	1000V	400V
	5000μV	1mV
	500mV	100mV

Genauigkeit verringert sich für niedrige Spannung oder niedrigen Strom.

Arbeitszyklus

Frequenzbereich	Bereich	Auflösung
5Hz~500kHz 5%~95% 0.01% ± (2% + 5-

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes.

Für mehr Informationen zu diesem Produkt, siehe www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

DVM2000 – WYSOKIEJ JAKOŚCI MIERNIK Z TRUE RMS - 50000 COUNTS

1. Wprowadzenie
