GEBRUIKSAANWIJZING DVM2000 VELLEMAN

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu.

Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage.

U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen.

Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten inzake verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsinstructies

Deze multimeter werd ontworpen volgens IEC-1010 aangaande elektrische metingen met een overspanning CAT III 1000V en vervuiling 2. Deze multimeter voldoet aan 89/336/EEC, 73/23/EEC en 93/68/EEC.

• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.
• Controleer de meter voor elk gebruik. Gebruik geen beschadigde of vervormde multimeter.
• Vermijd gebruik in een omgeving met brandbare gassen, stoom of stof.
• Wees voorzichtig wanneer u werkt met spanningen > 60VDC of > 50VAC rms. Houd uw vingers altijd achter de beschermingen.
• Voor uw eigen veiligheid, meet nooit spanningen boven 1000VAC of 1000VDC.
• Vervang de batterijen wanneer ☐+ verschijnt. Ontkoppel de meetsnoeren van het circuit alvorens de multimeter te openen.
• Vertrouw reparaties en ijking enkel toe aan professionelen.

3. Omschrijving

a. Multimeter

1. V/Ω/Hz terminal
2. COM terminal
3. μA/mA terminal
4. A terminal
5. draaischakelaar
6. voedingsschakelaar
7. RANGE: keuzetoets bereik
8. SELECT: keuzetoets meetmodus
9. WAKE: reactiveringtoets
10. MAX/MIN: keuzetoets maximum-/minimumwaarde
11. REL: keuzetoets relatieve meting
12. HOLD: data-holdtoets
13. LIGHT: achtergrondverlichting
14. \~Hz: meting lineaire frequentie
15. Icd-scherm

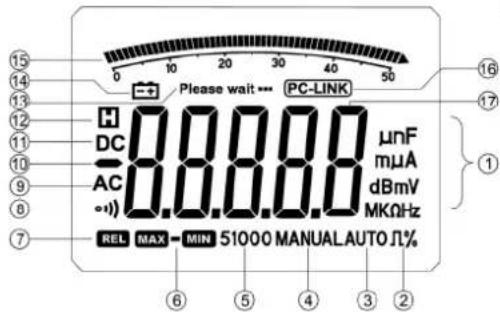

b. Lcd-scherm

1	μnF	Meeteenheden.
	mμA
	dBmV
	MKΩHz
2 Π%	Meting cyclische verhouding.
3	AUTO	Automatische bereikinstelling.
4	MANUAL	Manuele bereikinstelling.
5	51000	Bereikaanduiding.
6		Weergave maximum-/minimumwaarde.
7		Relatieve meetmodus.
8		Doorverbindingmeting.
9		AC-meting.
10		Negatieve waarde.
11		DC-meting.
12		Data-holdfunctie.
13	Please wait... Wachten.
14	[→]	Zwakke batterij.
15		Analoge balk.
16	[PC-LINK]	De multimeter is aan een pc aangesloten via usb.
17	88888	Weergegeven waarde.

4. Gebruik

- Achtergrondverlichting

Druk op LIGHT om de achtergrondverlichting in of uit te schakelen. De achtergrondverlichting schakelt na 30 seconden automatisch uit. Merk dat de batterijen sneller uitputten wanneer u de achtergrondverlichting vaak gebruikt.

- Data hold

Druk op HOLD om de aflezing op het scherm vast te spijkeren. Druk opnieuw om de meting te hervatten.

• Automatische uitschakeling

De meter wordt na 15 minuten inactiviteit automatisch uitgeschakeld. Druk op WAKE of draai aan de draaischakelaar om de multimeter opnieuw in te schakelen. Schakel de automatische uitschakeling uit door de voedingsschakelaar en WAKE gelijktijdig in te drukken. Schakel de meter na gebruik uit via de voedingsschakelaar aangezien een multimeter in stand-by toch verbruikt.

- Relatieve metingen

Deze functie kan gebruikt worden voor alle meetfuncties uitgenomen voor frequentiemeting, diodemeting en meting van cyclische verhouding. Druk op RELΔ om de relatieve waarde vast te leggen. De weergegeven waarde stelt nu de huidige gemeten waarde min de vastgelegde relatieve waarde. Druk opnieuw om de functie te verlaten.

• Maximum-/minimumwaarde

Deze functie kan gebruikt worden voor alle meetfuncties uitgenomen voor frequentie- en diodemeting. Druk op MAX/MIN om de maximum-, de minimum- of beide waarden te bepalen. Houd MAX/MIN gedurende 2 seconden ingedrukt om de functie te verlaten.

- De multimeter aan een computer koppelen

Koppel uw DVM2000 aan een pc met behulp van de meegeleverde optische usb-kabel. Houd HOLD gedurende 2 seconden ingedrukt om de gegevens naar de computer door te zenden. Met de juiste software kunt u nu de gegevens editen. Houd HOLD gedurende 2 seconden ingedrukt om de gegevensoverdracht naar de pc te stoppen.

- Meten van ACV/dBm

Meet geen spanningen groter dan 1000V.

Spanningsbereik: 0.5VAC\~1000VAC

• Schakel de multimeter in en plaats de draaischakelaar op ^* .
  ○ Verbind het rode en het zwarte meetsnoer met de V/Ω/Hz respectievelijk de COM terminal.

○ Selecteer de ACV of dBm meetmodus door op SELECT te drukken.
- Verbind de meetsnoeren met het circuit.
- Lees de weergegeven waarde. Selecteer een hoger bereik met RANGE wanneer L verschijnt.

- Meten van DCV/DCV + ACV

Meet geen spanningen groter dan 1000V.

Spanningsbereik: 0.5VAC\~1000VAC

• Schakel de multimeter in en plaats de draaischakelaar op
  ○ Verbind het rode en het zwarte meetsnoer met de V/Ω/Hz respectievelijk de COM terminal.
  ○ Selecteer de DCV of DCV + ACV meetmodus door op SELECT te drukken.
• Verbind de meetsnoeren met het circuit.
  ○ Lees de weergegeven waarde. Selecteer een hoger bereik met RANGE wanneer L verschijnt.

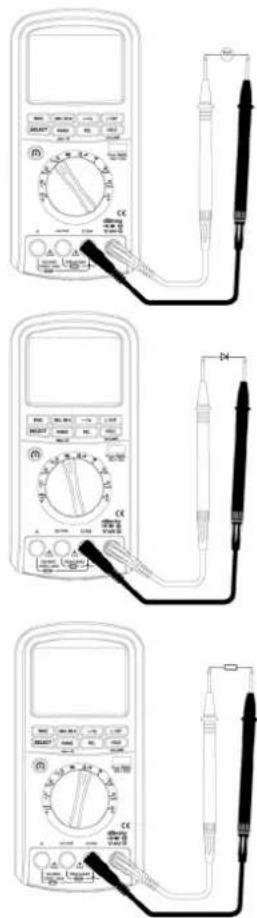

- Meten van DC mV/AC mV/DC mV + AC mV

Spanningsbereik: 1μV\~500mV

○ Schakel de multimeter in en plaats de draaischakelaar op m ^V .
○ Verbind het rode en het zwarte meetsnoer met de V/Ω/Hz respectievelijk de COM terminal.
○ Selecteer de DC mV, AC mV of DC mV + AC mV meetmodus door op SELECT te drukken.
○ Verbind de meetsnoeren met het circuit.
○ Lees de weergegeven waarde. Selecteer een hoger bereik met RANGE wanneer L verschijnt.

- Meten van logische frequentie/cyclische verhouding

Frequentiebereik: 5Kz\~2MHz (Vp 2.5V\~5V), bereik cyclische verhouding: 5\~95%

○ Schakel de multimeter in en plaats de draaischakelaar op Hz%.
○ Verbind het rode en het zwarte meetsnoer met de V/Ω/Hz respectievelijk de COM terminal.
○ Selecteer de Hz of % meetmodus door op SELECT te drukken.
○ Verbind de meetsnoeren met het circuit.
○ Lees de weergegeven waarde. Een te lage waarde wordt als weergegeven.

- Diodemeting

• Schakel de multimeter in en plaats de draaischakelaar op
  ○ Verbind het rode en het zwarte meetsnoer met de V/Ω/Hz respectievelijk de COM terminal.
• Verbind het rode meetsnoer met de positieve pool en het zwarte meetsnoet met de negatieve pool van de diode. Het Icd-scherm geeft de voorwaartse spanningsval weer.
• Verbind het zwarte meetsnoer met de positieve pool en het rode meetsnoet met de negatieve pool van de diode. De achterwaartse spanningsval van de diode is normaal wanneer OL weergegeven wordt.
• Schakel het circuit uit alvorens een diode in het circuit op te meten.

- Meten van weerstand/doorverbinding

Weerstandsbereik: 0.01Ω\~50MΩ

• Schakel de multimeter in en plaats de draaischakelaar op
  ○ Verbind het rode en het zwarte meetsnoer met de V/Ω/Hz respectievelijk de COM terminal.

○ Selecteer de Ω of ••) meetmodus door op SELECT te drukken.
○ Verbind de meetsnoeren met de weerstand.
○ Lees de weergegeven waarde. Selecteer een hoger bereik met RANGE wanneer L verschijnt.
- Verbind eenvoudigweg de meetsnoeren met het circuit om de doorverbinding op te meten.
- Schakel het circuit uit alvorens de weerstand of de doorverbinding op te meten.

- Meten van capaciteit

Capaciteitbereik: 10pF\~5000μF

○ Schakel de multimeter in en plaats de draaischakelaar op .
○ Verbind het rode en het zwarte meetsnoer met de V/Ω/Hz respectievelijk de COM terminal.
- Ontlaad de condensator alvorens een meting uit te voeren.
○ Verbind het rode meetsnoer met de positieve pool en het zwarte meetsnoet met de negatieve pool van een heteropolaire condensator.
○ Lees de weergegeven waarde. Selecteer een hoger bereik met RANGE wanneer DL verschijnt.

• Meten van DC μA/AC μA/DC μA + AC μA

Stroombereik: 0.01μA\~5000μA

○ Schakel de multimeter in en plaats de draaischakelaar op •üA.
- Verbind het rode en het zwarte meetsnoer met de mA/μA respectievelijk de COM terminal.
○ Selecteer de DC μA, AC μA of DC μA + AC μA meetmodus door op SELECT te drukken.
- Schakel de voeding naar het circuit uit. Verbind de meetsnoeren in serie met het circuit en voed het circuit.
○ Lees de weergegeven waarde. Selecteer een hoger bereik met RANGE wanneer OL verschijnt.

○ Schakel de multimeter in en plaats de draaischakelaar op mA.
○ Verbind het rode en het zwarte meetsnoer met de mA/μA respectievelijk de COM terminal.
○ Selecteer de DC mA, AC mA ofr DC mA + AC mA meetmodus door op SELECT te drukken.
- Schakel de voeding naar het circuit uit. Verbind de meetsnoeren in serie met het circuit en voed het circuit.
○ Lees de weergegeven waarde. Selecteer een hoger bereik met RANGE wanneer OL verschijnt.

- Meten van DC A/AC A/DC A + AC A

Stroombereik: 0.1mA\~10A

○ Schakel de multimeter in en plaats de draaischakelaar op • ≈ A.
- Verbind het rode meetsnoer met de A terminal en het zwarte meetsnoer met de COM.
○ Selecteer de DC A, AC A of DC A + AC A meetmodus door op SELECT te drukken.
- Schakel de voeding naar het circuit uit. Verbind de meetsnoeren in serie met het circuit en voed het circuit.
○ Lees de weergegeven waarde. Selecteer een hoger bereik met RANGE wanneer DL verschijnt.

- Meten van lineaire frequentie

Frequentiebereik: 5Hz\~200kHz

o Druk op \~Hz om de lineaire frequentie tijdens spanning- of stroommetingen op te meten.
○ Selecteer een bereik met RANGE.

o Druk op \~Hz om de functie te verlaten.

5. Reiniging en onderhoud

Vervangen van de batterijen

Het - symbol verschijnt van zodra de totale spanning van de batterijen minder dan 6.8V bedraagt. Schakel de meter uit en ontkoppel de meetsnoeren van het circuit alvorens de meter te openen. Verwijder de achterste afdekplaat met behulp van een geschikte kruiskopschroevendraaier. Vervang de batterijen door batterijen van hetzelfde type. Let op de polariteit. Sluit het batterijvak voor gebruik.

Vervangen van de zekering

Schakel de meter uit en ontkoppel de meetsnoeren van het circuit alvorens de meter te openen. Verwijder de achterste afdekplaat met behulp van een geschikte kruiskopschroevendraaier. Vervang de zekering door een zekering van hetzelfde type. Plaats de zekering op een correcte manier. Sluit de meter voor gebruik.

IJken van de multimeter

Vertrouw de ijking van de meter enkel aan professionelen toe. Neem daarvoor contact op met uw verdeler.

Andere

Maak het toestel geregeld schoon met een droge, niet-pluizende doek. Gebruik geen alcohol of solvent. Bescherm de meter tegen regen en vochtigheid. Gebruik geen beschadigde of vervormde multimeter. Neem contact op met uw verdeler voor reparaties.

6. Technische specificaties

Nauwkeurigheid geldig een jaar na ijking aan werktemperaturen van 18°C \~ 28°C met een relatieve vochtigheidsgraad van 0% \~ 80%. Nauwkeurigheid in de vorm van ± (% van de uitlezing + aantal digits van minder belangrijke waarde).

Milieuvoorwaarden 1000V CAT III

Vervuilingsgraad 2

Hoogte <

Werktemperatuur 0°C\~30°C of 32°F\~86°F (< 80% RH, < 10°C)

Opslagtemperatuur -20°C\~60°C

Zekering μA en mA, F630mA / 500V

A, F12.5A / 500V

Display 99999

Aanduiding buiten bereik ja ('OL')

Gewicht ± 560g (met batterijen)

Accessoires 2 x meetsnoeren, 1 x optische usb-kabel, PC-link software, 6 x AAA-batterijen, handleiding

AC-spanning/DC- + AC-spanning

Bereik	Resolutie	Nauwkeurigheid
		40Hz~1kHz	1kHz~10kHz	10kHz~20kHz
50mV	0.001mV	± (0.5% + 40)	± (1% + 40)	± (2.5% + 40)
500mV	0.0mV
5V	0.1mV
50V	1mV	± (0.5% + 40)	niet ± (1% + 40)	± (2.5% + 40)
500VV	10mV			gespecificeerd
1000V 0.1V niet gespecificeerd niet gespecificeerd

Nauwkeurigheden hierboven vermeld zijn gegarandeerd tot 10%\~100% van het volledige bereik.

DC-spanning

Bereik	Resolutie	Nauwkeurigheid
50mV 0.001mV ± (0.03% + 10)
500mV	0.01mV	± (0.03% + 6)
5V	0.1mV
50V	1mV
500V	10mV
1000V	0.1V

Nauwkeurigheden hierboven vermeld zijn gegarandeerd binnen het volledige bereik.

AC-stroom/DC- + AC-stroom

Bereik	Resolutie	Nauwkeurigheid			Spanningsval
		40Hz~1kHz	1kHz~10kHz	10kHz~20kHz
500μA 0.01μA	± (0.75% + 20) ± (1% + 20) ± (2% + 20)				102μV/μA
5000μA 0.1μA	± (0.75% + 10) ± (1% + 10) ± (2% + 10)
50mA	1μA	± (0.75% + 20) ± (1% + 20) ± (2% + 20)			1.5mA/mA
500mA	10μA	± (0.75% + 10) ± (1% + 10) ± (2% + 10)
5A	0.1mA	± (0.75% + 20)	± (1.5% + 20)	± (5% + 20)	30mV/A
10A	1mA	± (1.0% + 10)	± (1.5% + 10)	niet gespecificeerd

Nauwkeurigheden hierboven vermeld zijn gegarandeerd tot 10%\~100% van het volledige bereik.

DC-stroom

Bereik	Resolutie	Nauwkeurigheid	Spanningsval
500μA 0.01μA ± (0.15% + 15)			102μV/μA
5000μA	0.1μA	± (0.15% + 10)
50mA	1μA		1.5mA/mA
500mA	10μA
5A	0.1mA	± (0.5% + 10) 30mV/A
10A	1mA

Nauwkeurigheden hierboven vermeld zijn gegarandeerd binnen het volledige bereik.

Weerstand

Bereik	Resolutie	Nauwkeurigheid
500Ω	0.01Ω	± (0.1% + 10)
5kΩ	0.1Ω	(0.1% + 5)
50kΩ	1
500kΩ	10Ω
5MΩ	100Ω	± (0.1% + 10)
50MΩ	1kΩ	± (0.5% + 10)

Nauwkeurigheden hierboven vermeld zijn gegarandeerd binnen het volledige bereik.

Capaciteit

Bereik	Resolutie	Nauwkeurigheid
50nF	0.01nF	± (1% + 5)
500nF	0.1nF
5μF	1nF
50μF	10nF
500μF	0.1μF	± (2% + 5)
5000μF	1μF

Nauwkeurigheden hierboven vermeld voor foliecondensatoren zijn gegarandeerd binnen het volledige bereik.

Diode

Bereik	Resolutie	Nauwkeurigheid
2.5V 0.1mV ± (1% + 5)

Teststroom ≈ 0.7mA

Logische frequentie

Frequentiebereik	Gevoeligheid		Na
5Hz~2MHz Vp 2~5V blokgolf	± (0.006% + 4)

Lineaire frequentie

Frequentiebereik	Bereik	spanning/stroom	Gevoeligheid
5Hz~200kHz (sinusgolf)	500mV	100mV	± (0.006% + 4)
	5V	0.5V
	50V	4V
	500V	40V
	1000V	400V
	5000μV	1mV
	500mV	100mV

Nauwkeurigheid vermindert voor lage spanning of stroom.

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel.

Voor meer informatie omtrent dit product, zie www.velleman.eu.

De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

DVM2000 - MULTIMÈTRE TRUE RMS HAUTE PRÉCISION - 50000 POINTS

1. Introduction
