Produkttyp	Digitalmultimeter
Marke	Velleman
Modell	DVM1100
Abmessungen (ca.)	180 x 80 x 35 mm
Gewicht (ca.)	350 g
Stromversorgung	9V-Batterie (Typ 6LR61)
Anzeige	LCD-Bildschirm 3 1/2 Stellen
Max. Wechselspannung	600 V
Max. Gleichspannung	600 V
Max. Wechselstrom	10 A
Max. Gleichstrom	10 A
Max. Widerstand	20 MΩ
Durchgangsprüfung	Ja (integrierter Summer)
Diodentest	Ja
Zusatzfunktionen	Hold, Auto-Aus, Hintergrundbeleuchtung
Sicherheitskategorie	CAT II 600 V
Pflege und Reinigung	Weiches, trockenes Tuch; keine Lösungsmittel verwenden
Ersatzteile verfügbar	Batterien, Sicherungen, Messleitungen
Reparierbarkeit	Durch Fachmann reparierbar

Häufig gestellte Fragen - DVM1100 VELLEMAN

Wie wechselt man die Batterie des DVM1100?

Schrauben Sie das Batteriefach auf der Rückseite des Geräts auf, entfernen Sie die alte 9V-Batterie und legen Sie eine neue Alkalibatterie vom Typ 6LR61 ein. Schließen und schrauben Sie wieder zu.

Was tun, wenn das Display nichts anzeigt?

Überprüfen Sie zuerst, ob die Batterie richtig eingelegt und geladen ist. Wenn das Problem weiterhin besteht, überprüfen Sie die Sicherung oder kontaktieren Sie den Kundendienst.

Wie verwende ich die Durchgangsprüffunktion?

Drehen Sie den Drehschalter auf das Durchgangssymbol (normalerweise eine Diode mit Schallwellen). Setzen Sie die Messspitzen an die beiden Enden der Schaltung: Ein akustischer Signalton zeigt Durchgang an.

Was ist die maximale messbare Spannung?

Das DVM1100 kann bis zu 600 V Wechselstrom (AC) und Gleichstrom (DC) messen.
Überschreiten Sie niemals dieses Limit, um Risiken zu vermeiden.

Wie ersetze ich die Sicherung?

Öffnen Sie das Batteriefach, um an die Sicherung zu gelangen. Entfernen Sie vorsichtig die alte Sicherung und setzen Sie eine neue identische Sicherung ein (gleiche Nennleistung, oft 500 mA/250 V). Schließen Sie das Fach.

Verfügt das Gerät über eine Hintergrundbeleuchtung?

Ja, das DVM1100 ist mit einer Hintergrundbeleuchtung ausgestattet. Drücken Sie die Taste BACKLIGHT, um sie ein- oder auszuschalten.

Wie reinigt man das Multimeter?

Verwenden Sie ein weiches, trockenes Tuch, um das Gehäuse zu reinigen. Verwenden Sie niemals Chemikalien oder Lösungsmittel, die das Gerät beschädigen könnten.

Was ist die HOLD-Funktion?

Die HOLD-Funktion hält den gemessenen Wert auf dem Display fest, auch nachdem die Messspitzen entfernt wurden. Drücken Sie die Taste HOLD, um sie zu aktivieren.

Kann ich den Strom messen, ohne den Stromkreis zu unterbrechen?

Nein, um den Strom zu messen, müssen Sie den Stromkreis öffnen und das Multimeter in Reihe schalten. Verwenden Sie die entsprechenden Anschlüsse (A oder mA) und beachten Sie den maximalen Messbereich.

Was tun bei Fehlfunktion?

Überprüfen Sie zuerst die Batterie und die Sicherungen. Wenn das Gerät immer noch nicht funktioniert, wenden Sie sich an den Velleman-Kundendienst oder einen autorisierten Reparaturdienst. Versuchen Sie nicht, das Innere selbst zu reparieren.

BEDIENUNGSANLEITUNG DVM1100 VELLEMAN

MULTIMETER MIT AUTOMATISCHER + MANUELLE:R BEREICHSEINSTELLUNG

MIERNIK Z AYTO MATYCZNY M WYBOREM ZAKRESÓW

USER MANUAL 3

GEBRUIKERSHANDLEIDING 13

NOTICÉ D'EMPLOI 24

BEDIENUNGSANLEITUNG 46

INSTRUKCJA UŻYTKOWNIKA. 57

Automatische en manuele bereiksinstelling:

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann.

Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen

Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche

Behörde

Wir bedanken uns für den Kauf des DVM1100! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, c b Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

Lieferumfang: 1 x Multimeter, 1 x Messleitungen, 1 x K-Typ-Fühler, 1 x Messleitungen für Kapazitätsmessungen, 1 x 9V-Batterie und diese Bedienungsanleitung.

Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

2. Verwendete Symbole

	Dieses Symbol bedeutet: Bitte lesen Sie die Hinweise:Das nicht Lesen der Hinweise und der Bedienungsanleitung kann Schäden, Verletzungen oder den Tod verursachen.
	Dieses Symbol bedeutet Gefahr:Gefährliche Bedingungen oder Aktivitäten, können Verletzungen oder den Tod verursachen
	Dieses Symbol bedeutet Risiko auf Gefahr/Schäden:Gefährliche Bedingungen oder Aktivitäten, können Verletzungen oder den Tod verursachen
	Dieses Symbol bedeutet Vorsicht, wichtige Infomiation:Befolgen Sie diese Information nicht, so kann dies zu einer gefährlichen Situation führen
	AC (Wechselstrom)
	DC (Gleichstrom)
	Sowohl Wechsel- als auch Gleichstrom
	Doppelte Isolierung (Schutzklasse II)
	Erde, Masse
	Sicherung
	Kapazität (Kondensator)
	Diode

1. Sicherheitshinweise

		Befolgen Sie die Richtlinien (siehe unten) um eine sichere Anwendung zu gewährleisten und alle Funktionendes Gerätes völlig zu benutzen.
		Respektieren Sie während der Anwendung des Gerätes alle Richtlinien in Bezug auf den Schutz vor Stromschlägen und falsche Anwendung. Überschreiten Sie nie die angezeigten Grerzwerte.
		WARNUNG: Um Stromschläge zu vermeiden, trennen Sie die Messleitungen vom Netz, ehe Sie das Gehäuse öffnen.Bemerkung: dies ist die Übersetzung der Warnung, die sich auch auf der Rückseite des Geräte s befindet
		Setzen Sie das Gerät keiner Kälte, Hitze und großen Temperaturschwankungen aus. Nehmen Sie das Gerät nicht sofort in Betrieb, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Lassen Sie das Gerät solange ausgeschaltet, bis es die Zimmertemperatur erreicht hat. Dies um Messfehler und Kondensation zu vermeiden.
		Vermeiden Sie Erschütterungen. Vermeiden Sie röhe Gewalt während der Bedienung.
		Gerät mit Verschmutzungsgrad 2, eignet sich nur für die Anwendung im Innen bereich! Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Eignet sich nicht für industrielle Anwendung. Siehe §5 Verschmutzungsgrad
		Halten Sie Kinder und Unbefugte vom Gerät fern.
		Stromschlaggefahr während der Anwendung des Multimeters. Seien Sie vorsichtig beim Messen von einem unter Strom stehenden Kreis. Seien Sie vorsichtig wenn Sie mit Spannungen über 60Vdc oder 30Vac rms arbeiten.
		Ersetzen Sie keine internen Komponenten. Ersetzen Sie beschädigte oder verloren gegangene Zubehörteile nur durch Zubehörteile des gleichen Typs. Bestellen Sie eventuelle Ersatzteil € bei Ihrem Fachhändler.
		Das Gerät gehört zur Messkategorie CAT III 600V / CAT II 1000V. Verwenden Sie das Gerät nie in einer höheren Kategorie als angezeigt. Siehe §4 Überspannungs-/Nesskategorien.
		Lesen Sie diese Bedienungsanleitung sorgfältig durch. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
		Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
		Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch. Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
		Beachten Sie, dass das Gerät sich in der richtigen Position befindet, ehe Sie es mit dem Testkreis verbinden.
		Messen Sie nie in Kreisen mit Spannungen > 1000V
		Messen Sie keinen Strom in Kreisen mit einer Spannung > 600V
DVM1100		Rev. 01
	Führen Sie nie Wider standsmessungen, Diodenmessungen oder Durchgangsprüfungen durch an Kreisen, die möglicherweise unter Spannung stehen.
	Überprüfen Sie vor jedem Gebrauch, ob die Messleitungen nicht beschädigt sind. Halten Sie die Finger während der Messungen hinten den Prüfs pitzen! Berühren Sie keine freien Messanschlüsse wenn das Gerät mit einem Kreis verbunden ist.
	Schalten Sie das Gerät aus und trennen Sie die Messleitungen vom Kreis, ehe Sie die Batterie oder Sicherung ersetzen.
	Messungen in Fernsehgeräten oder Schaltkreisen können mit hohen Spannungsspitzen verbunden sein. Dies kann das Multimeter beschädigen.
	Bei Strommessungen bis 5A max. und max. 15 Sekunden: warten Sie 10 Min. zwischen den 2 Messungen.

4. Überspannungs-/Messkategorie

Die Multimeter werdengemäß Risiko und Ernst der Spannungsspitzen, die an dem Messpunkt auftreten können, auf geteilt. Spannungsspitzen sind kurze Ausbrüche von Energie, die in einem System durch z.B. Blitzschlag an einem Hochspannungskabel, in duziert werden. Bei hochenergetischen Kreisen kann dies zu sehr gefährlichen Situationen führen wenn diese Kreise genügend Strom liefern können, um einen Lichtbogen zu versorgen und einen Plasma-Durchschlag oder sogar eine Explosion zu verursachen.

Die bestehenden Kategorien gemäßEN 61010-1 sind:

CAT I	Ein CAT I-Multimeter eignet sich für Messungen an St romkreisen, die nicht direkt mit dem Netz verbunden sind, z.B. batterieb etriebene Geräte, usw.
CAT II	Ein CAT II-Multimeter eignet sich für Messungen in CAT I-Umgebungen und an einphasigen Geräten, die über einen Stecker mit dem Netz verbunden sind, unter der Bedingung, dass der Kreis mindestens 10m von einer CAT III-Quelle und min. 20m einer CAT IV-Quelle entfemt ist. Zum Beispiel, Haushaltsgeräte, tragbare Geräte, usw.
CAT III	Ein CAT III-Multimeter eig net sich nicht nur für Messungen an CAT I und CAT II-Quellen, sondern auch für Messungen an fest eingebauten Geräten wie z.B. Verteilertafeln, Kontrolleirheiten, Sicherungskasten, usw.
CAT IV'	Ein CAT IV-Multimeter eignet sich nicht nur für Messungen in CAT I, CAT II und CAT III-Quellen, sondern auch für Messungen auf Primärversorgungsebene. Bemerken Sie, dass Sie für Messungen an Geräten, deren Zuleitung skabel sich außer Haus befinden (sowohl ober- als unterirdisch), ein CAT IV-Multimeter verwenden müssen.

Warnung:

Das Gerät wurde gemäß EN 61010-1 Messkategorie CAT III 600V / CAT II 1000V entworfen. Dies beinhaltet bestimmte Anwendungsbeschränkungen in Bezug auf Spannungen und Spannungsspitzen, die in der Gebrauchsumgebung, vorkommen können. Siehe Liste oben.

Das Gerät eignet sich für Messungen bis zu 1000V:

• Schutzkreise, die geschützt sind oder nicht direkt mit dem Netz verbunden sind z.B. Steuersignale und Elektronikmessungen, Kreisen hinter einem Trenntransformator
• Kreise, die direkt mit dem Netz verbunden sind aber beschränkt auf:

o Messungen an einphasigen Geräten, über einen Stecker (Steckdose) mit dem Netz verbunden
o Messungen an einphasigen Geräten und Kreisen direkt mit dem Netz verbunden in einer normalen häuslichen Umgebung in einem Abstand von über 10m einer CAT III Umgebung und 20m einer CAT IV Umgebung. (z.B. Beleuchtungskreise in einem Abstand von über 10m des Sicherungskastens)

Das Gerät eignet sich für Messungen bis zu 600V:

• Messungen in/an Niederspannungsverteilungen (Sicherungskasten nach Zählerkasten)
• Messungen an einphasigen und mehrphasigen Geräten und Kreisen außer in einer CAT IV-Umgebung (z.B. Messungen an Steckdosen, Elektroherd, Beleuchtungskreisen, Stromschiemen, Sicherungen und Leistungsschalter).

Das Gerät eignet sich nicht für:

• Spannungen höher als 1000V
• Messungen an Niederspannungsverteilungen und Außenanlagen. Diese enthalten Zählerkasten und Geräte/Kreise im Außenbereich oder unabhängig von der häuslichen Umgebung wie z.B. Kreise in Scheunen, Gartenhäuschen und allein stehenden Garagen oder Kreisen verbunden über unterirdische Leitungen wie Gartenbeleuchtung oder Teichpumpen, usw..

Das Gerät eignet sich nur für Messungen bis max. 1000V in einer CAT II-Umgebung oder max. 600V in einer CAT III-Umgebung

5. Verschmutzungsgrad (Pollution degree)

IEC 61010-1 spezifiziert verschiedene Umgebungstypen, die sich auf den anwesenden Verschmutzungsgrad stützen. Für diesen Verschmutzungsgrad gelten verschiedene Schutzmaßnahmen, die Sicherheit gewährleisten. Rauere Umgebungen erfordern einen besseren Schutz und den Schutz vor Verschmutzung, der in einer bestimmten Umgebung gilt, hängt in hohem Maße von der Isolierung und der Qualität des Gehäuses ab. Diese Klassifizierung zeigt an, in welcher Umgebung Sie das Gerät verwenden dürfen.

Verschmutzungs-grad 1	Es gibt keire oder nur trockene, nichtleitende Verschmutzung. Die Verschmutzung hat also keinen Einfluss (kommt nur in hermetisch abgeschlossenen Räumen vor).
Verschmutzungs-grad 2	Es gibt nurnichtleitende Verschmutzung. Gelegentlich muss mit vorübergehender Leitfähigkeit durch Kondensation gerechnet werden (häusliche und Büro-Umgebungen gehören zu dieser Kategorie).
Verschmutzungs-grad 3	Es tritt leitfähige Verschmutzung oder trockene, nichtleitende Verschmutzung, die leitfähig wird, da Kondensation entsteht, auf. (industrielle Umgebungen und Umgebungen, die der frischen Luft ausgesetzt werden, aber nicht in direktem Kontakt mit Regen kommen).
Verschmutzungs-grad 4	Die Verschmutzung erzeugt eine bleiberde Leitfähigkeit, die durch einen leitfähigen Staub, Regen oder Schnee (Außenumgebungen, die hohen Feuchtigkeitsniveaus oder hohen Konzentrationen mit feinen Teilen ausgesetzt werden) verursacht wird.

Warnung:

Das Gerät wurde gemäß EN 61010-1 Verschmutzungsgrad 2 entworfen. Dies beinhaltet bestimmte Anwendungsbeschränkungen in Bezug auf die Verschmutzungsgrad, die in der Gebrauchsumgebung, vorkommen kann. Siehe Liste oben.

Das Gerät eignet sich nur für die Anwendung in Umgebungen mit Verschmutzungsgrad 2

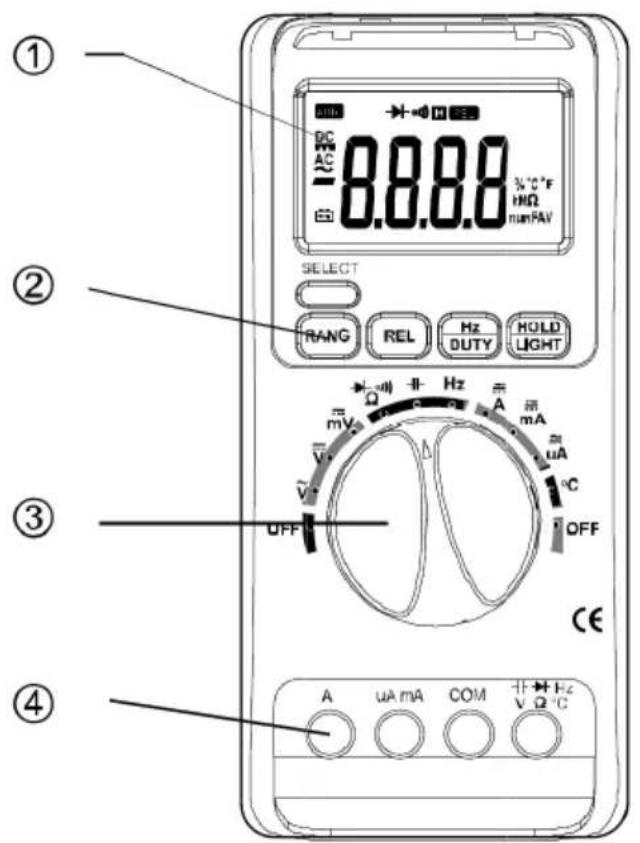

6. Umschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

a. Mul timeter

1. LCD-Display
2. Drucktastenfeld
3. Drehschalter
4. Anschlüsse

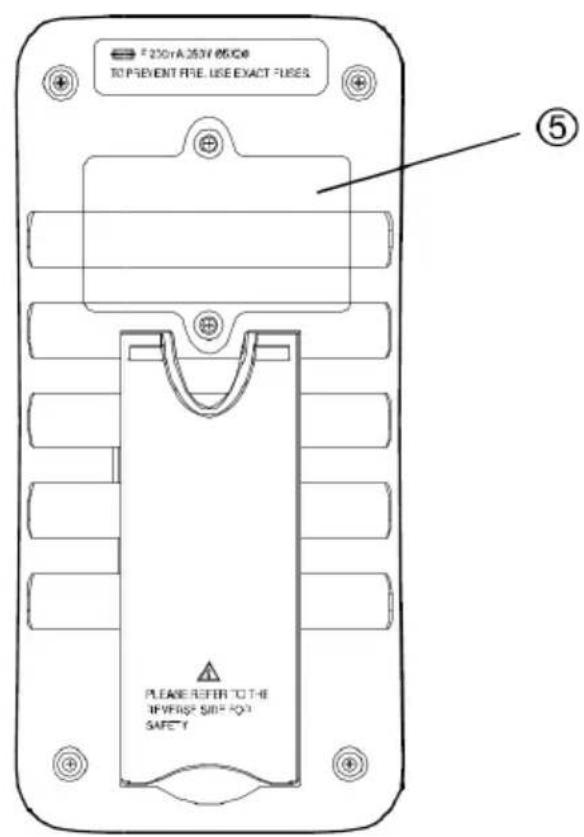

5. Batteriefach

b. LCD-Display

Nr.	Symbol	Umschreibung
1		Lo-Bat-Anzeige.Warnung: Um falsche Ergebnisse, die zu Elektroschocks und Verletzungen führen können, zu vermeiden, führen Sie einen Batteriewechsel durch van sobald dieses Symbol erscheint.
2		Zeigt einen negativen Wert an.

DVM1100			Rev. 01
3	AC	Anzeige für Wechselstrom oder – Spannung.
4		Anzeige für Gleichstrom oder – Spannung.
5		Das Multimeter befindet sich in der automatischen Bereichseinstellung.
6		Das Multimeter befindet sich im Diodentest-Modus.
7		Das Multimeter befindet sich im Durchgangsp rüfungsmodus.
8		Data-Hold-Funktion aktiv.
9		Relativwert-Messfunktion aktiv.
10	% °C °FkmΩHz numFAV	Messeinheiten.
11	OL Z	eigt die Bereichsüberschreitung an.

c. Tas ten

Taste	Symbol	Umschreibung
SELECT	Ω → A mA μA Power-off	Schaltet zwischen Widerstands-, Dioden- und Durchgangsprüfungsmessungen.Schaltet zwischen AC- und DC-Strom.Ausschalten der Auto-Power-Off-Funktion.
HOLD/LIGHT		Drücken Sie diese Taste, um in den Data-Hold-Modus zu wechseln oder den Modus zu verlassen. Halten Sie die Taste 2 Sekunden gedrückt, um die Hintergrundbeleuchtung ein- oder auszuschalten.
RANG	V~, V..., A, mA, μA	Drücken Sie, um die manuelle Bereichseinstellung auszuwählen und stellen Sie den Bereich ein.ΩDrücken Sie verschiedene Male, um durch die verschiedenen Bereiche zu blättern)Halten Sie 2 Sekunden gedrückt, um zur automatischen Bereichseinstellung zurückzukehren.
REL		Drücken Sie, um die relative Messfunktion ein- oder auszuschalten
Hz/DUTY	V~, A, mA, μA	Drücken Sie, um die Frequenz/Arbeitszyklus zu messen.(Drücken Sie verschiedene Male, um durch die verschiedenen Funktionen zu blättern)

7. Anwendung

Stromschlaggefahr während der Anwendung des Multimeters. Seien Sie vorsichtig beim Messi stehenden Kreis.

Überprüfen Sie vor dem Messen immer, ob die Anschlüsse, die Funktion und den Bereich korrek Gerät und/oder die Messleitungen nicht beschädigt sind.

• Überschreiten Sie nie die Grenzwerte. Diese Werte werden jedes Mal separat in den technischen Daten jedes Messbereichs erwähnt.
• Ber ühren Sie keine freien Eingangsbuchsen, wenn die Schaltungen nicht spannungslos sind.
• Ver wenden Sie das Gerät nur für Messungen an den angezeigten Messkategorie-Installationen und messen Sie keine Spannungen, die die angezeigten Werte überschreiten können.
• Entfernen Sie die Messleitungen von der geprüften Schaltung, ehe Sie den Funktionsschalter verstellen.

• Wen n Sie einen Fernseher oder eine getaktete Speisung messen, dürfen Sie nicht vergessen, dass ein starker Stromstoß in den geprüften Punkten das Meter beschädigen können.

• Seie in Sie besonders vorsichtig wenn Sie mit Spannungen über 60Vdc of 30Vac rms arbeiten. Während Ihrer Messungen müssen Sie die Finger immer hinten den Prüfspitzen halten.

• Mes sen Sie keinen Strom in Kreisen mit einer Spannung > 60 0V
• Führen Sie nie Widerstands-, Dioden-, Durchgangsprüfungen oder Kapazitäsmessungen an spannungsführenden Schaltungen durch. Beachten Sie, dass alle Kondensatoren völlig entladen sind.
• "HOLD" Funktion:

drücken Sie auf "HOLD/LIGHT" um den angezeigten Wert im Bildschirm festzuhalten. Das Symbol erscheint im Bildschirm. Drücken Sie die Taste wiede r, um zur normalen Anzeige zurückzukehren

• "LIGHT" Funktion:

Hintergrundbeleuchtung, Halten Sie die "HOLD/ LIGHT" –Taste 2 Sekunden gedrückt, um die Hintergrundbeleuchtung ein- oder auszuschalten.

- REL Funktion: (funktioniert nicht im Frequenzmessungsmodus)

Drücken Sie während dem Messen auf REL um die relative Messfunktion einzuschalten. Der aktuelle Wert wird nun als Referenz gespeichert und das Display zeigt den Wert 00.00 an. Jede Änderung im Messkreis wird nun als Unterschied mit dem gespeicherten Referenzwert angezeigt. Das REL-Symbol wird im Display angezeigt wenn das Gerät sich im relativen Modus befindet. Drücken Sie nochmals auf REL um diese Funktion zu verlassen

• Aut omatische Batteriesparstand:

Dank dieser Funktion wird das Gerät nach 30 Minuten in den Batteriesparstand geschaltet. Halten Sie HOLD/ LIGHT kurz gedrückt, oder verdrehen Sie den Funktionsschalter, um das Gerät wieder einzuschalten. Um diese Funktion auszuschalten, halten Sie SELECT 2 Sekunden gedrückt.

- Aut omatische und manuelle Bereichseinstellung:

Beim Einschalten steht das Gerät im automatischen Modus. Das AUTO -Symbol wird im Display angezeigt. Das Gerät wählt selbst den geeigneten Bereich für die gewählte Funktion aus. Wem Sie möchten, kann der Bereich doch man uell ausgewählt werden, indem Sie die RANG Tastiedrücken. Mit jedem Tastendruck wird ein anderer Bereich eingeschaltet. Halten Sie RANG 2 Sekunden gedrückt, um zur automatischen Einstellung zurückzukehren.

7.1 Spannungsmessungen

Führen Sie keine Messungen durch an Kreisen, mit einer Spannung > 600V CAT III oder 1000V CAT II

Seien Sie vorsichtig wenn Sie mit Spannungen über 60Vdc oder 30Vac rms arbeiten. Halten Sie die Finger während der Messungen hinten den Prüfspitzen! Berühren Sie keine freien Eingangsbuchsen, wenn die Schaltungen nicht spannungslos sind.

• Ver binden Sie die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der HzVΩ°C-Buchse.
• Stell en Sie den Dr ehschalter auf V für AC-Spannungsmessungen, aufp V für DC-Spannungsmessungen oder auf mV für DSpannungsmessungen im Milivolt-Bereich.
• Ver binden Sie die Messleitungen mit dem Kreis, den Sie messen möchten.
  • Die gemessene Spannung erscheint im Display.
• Während Sie den manuellen Bereich mit der RANG-Taste wenn Sie möchten (nicht im mV ... Bereich)
• Drücken Sie, wenn Sie möchten, nacheinander auf Hz/DUTY um die Frequenz oder den Arbeitszyklus der gemessenen Spannung anzu zeigen. Drücken Sie nochmals, um zur Spannungsanzeige zurückzukehren

Bemerkungen:

• Bei DC-Messungen wird eine negative Polarität der gemessenen Spannung an der roten Messleitung über das "-"-Zeichen vor dem angezeigten Wert angezeigt.
• Ist der ausgewählte Bereich zu klein für den gemessenen Wert, dann erscheint "OL" im Display. Wählen Sie einen größeren Bereich.

7.2 Strommessungen

Führen Sie keine Strommessungen durch an Kreisen mit einer Spannung > 600V

Für Strommessungen bis zu max. 400mA verwenden Sie den μAmA-Anschluss. Für Strommessungen bis zu max. 10A verwenden Sie den 10A-Anschluss. Bei Strommessungen > 5A max. und max. 15 Sekunden: warten Sie 10 Min. zwischen dem 2 Messungen.

Seien Sie vorsichtig wenn Sie mit Spannung en über 60Vdc oder 30Vac rms arbeiten. Halten Sie die Finger während der Messungen hinten den Prüfspitzen!

• Ver binden Sie die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der μAmA-Buchse für Messungen bis zu max. 400 mA.
• Ver binden Sie die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der 10A-Buchse für Messungen bis zu max.10A.
• Stell en Sie den Drehschalter auf A für Messungen bis 10A auf der 10A-Buchse
• Stell en Sie den Drehschalter auf mA oder μA für Messungen bis max. 400mA auf der μAmA-Buchse
• Wen n Sie den Bereich nicht im Voraus kennen, wählen Sie die höchste Position und verringern Sie danach allmählich den Bereich.
• Während Sie AC- oder DC-Messung mit der SELECT-Taste (AC = Wechselspannung, DC = Gleichspannung).
• Ver binden Sie die Messleitungen in Serie mit dem Kreis.
• Der gemessene Wert erscheint im Display.
• Während Sie den manuellen Bereich mit der RANG-Taste, wenn nötig.
• Drücken Sie, wenn Sie möchten nacheinanderauf Hz/DUTY um die Frequenz oder Arbeitszyklus vom gemessenen Strom anzuzei gen. Drücken Sie nochmals um zur normalen Stromanzeige zurückzukehren

Bemerkung:

• Bei DC-Messungen wird eine negative Polarität der gemessenen Spannung an der roten Messleitung über das "-"-Zeichen vor dem angezeigten Wert angezeigt.
• Der mA-Bereidh ist vor Überlastung mit einer Sicherung von F500mA 600V geschützt. Der 1.0A-Bereich ist vor Überlastung mit einer Sicherung von F10A 600V geschützt.
• Bei Strommessungen > 5A max. und max. 15 Sekunden: warten Sie 10 Min. zwischen den 2 Messungen

7.3 Widerstandsmessungen

Führen Sie keine Widerstandsmessungen an unter Strom stehenden Kreisen durch

• Ver binden Sie die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der HzVΩ°C -Buchse.
• Stell en Sie den Drehschalter auf den B ereich.
• Wäh len Sie die höchste Position und verringern Sie danach allmählich den Bereich.
• Ver binden Sie die Messleitungen mit dem Kreis, den Sie messen möchten.
• Der gemessene Widerstand erscheint im Display.
• Während Sie den manuellen Bereich mit der RANG-Taste, wenn nötig

Bemerkungen:

• Sorgen Sie dafür, dass die Schaltung bei Widerstandsmessungen spannungslos ist und, class alle Kondensatoren völlig entladen sind.
• Um einen möglichst genauen und niedrigen Widerstandswert zu bekommen, verbinden Sie zuerst die Prüfspitzen miteinander. Drücken Sie die REL-Taste. Das Display stellt sich zurück auf 00.00.
• Ist der Widerstand größer als der Messbereich oder bei einem offenen Kreis, dann wird 'OL' im Schirm angezeigt.
• Widerstandsmessungen > 1MΩ stabilisieren sich erst nach einigen Sekunden.

7.4 Durchgangsprüfung & Diodentest

Führen Sie keine Durchgangsprüfung/Diodentest an unter Strom stehenden Kreisen durch.

- Ver binden Sie die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der HzVΩ°C -Buchse.

- Stell en Sie den Drehschalter auf + Ω.

Durchgangsprüfung

• Drücken Sie SELECT bis das 🐎 Symbol im Bildschirm ersche int.
• Ver binden Sie die Messleitungen mit dem Kreis, den Sie messen möchten.
• Betr ägt der Widerstand weniger als 75Ω, dann ertönt ein kontinuierliches akustisches Warnsignal. Der angezeigte Wertim Display ist der Widerstandswert. Ist der Widerstand größer als der Messbereich oder bei einem offenen Kreis, dann wird 'OL' im Schirm angezeigt.

Diodentest

• Drücken Sie SELECT bis das Symbol im Bildschirm erscheint
• Ver binden Sie die rote Messleitung mit der Anode der Diode und verbinden Sie die schwarze Messleitung mit der Kathode der Diode.
• Der fortlaufende Spannungsabfall der Diode erscheint jetzt auf dem Display. Bei einem umgekehrten Anschluss oder einem offenen Kreis erscheint '0 L' im Display.

Bemerkung:

• Sorgen Sie dafür, dass die Schaltung bei Durchgangsprüfung/Diodentest spannungslos ist und, dass alle Kondensatoren völlig entladen sind.
• Das Messen von Dioden, die sich in einem Kreis befinden, kann zu falsche Ergebnisse führen. Am besten trennen Sie die Dioden vom Kreis.

7.5 Kapazitätsmessungen

Führen Sie keine Kapazitätsmessungen an unter Strom stehenden Kreisen durch

• Ver binden Sie die schwarze Messleitung mit der 'COM'-Buchse und die rote Messleitung mit der HzVΩ°C -Buchse.
• Stell en Sie den Drehschalter auf ‡.
• Ver binden Sie die Messleitungen mit dem Kondensator, den Sie messen möchten. Beachten Sie die Polarität.
  • Der 'Wert erscheint im Display.
• Bem erkungen:

o Der Wert stabilisiert sich erst nach einigen Sekunden. Dies ist völlig normal.
Um möglichst genau kleine Kapazitätswerte zu messen (< 50nF), verbinden Sie zuerst die Prüfspitzen miteinander. Drücken Sie auf REL, das Display stellt sich auf 00.00 zurück.
- Ist die Kapazität größer als der Messbereich, so erscheint 'OL' im Bildsdirm.
- Beachten Sie bei Kapazitätsmessungen darauf, dass die Schaltung spannungslos ist und, class alle Kondensatoren völlig entladen sind.

7.6 Frequenzmessungen

Führen Sie keine Frequenzmessungen durch an Kreisen mit einer Spannung >600V CAT III oder1000V CAT II

Seien Sie vorsichtig wenn Sie mit Spannungen über 60Vdc oder 30Vac rms arbeiten. Halten Sie die Finger während der Messungen hinten den Prüfspitzen! Berühren Sie keine freie Eingangsbuchsen, wenn die Schaltungen nicht spannungslos sind.

• Ver binden Sie die schwarze Messleitung mit der 'COM'-Buchse und die rote Messleitung mit der HzVΩ°C-Buchse.
• Stell en Sie den Drehschalter auf Hz.
• Ver binden Sie die Messleitungen mit dem Kreis.
  • Die Frequenz erscheint im Bildschirm.
• Be merkungen:

- Ist die Frequenz größer als der Messbereich, so erscheint 'OL' im Bildsdirm

• Frequenz und Arbeitszyklus können auch gemessen werden, indem Sie im AC-Spannungs- oder DC-Strommodus auf Hz/DUTY drücken (siehe §7.1 oder §7.2).
• Verwenden Sie ein abgeschirmtes Kabel für das Messen von kleinen Signalen in einer Störungsempfindlichen Umgebung.

7.7 Temperaturmessungen

Berühren Sie mit dem Wärmefühler keine unter Strom stehenden Teile. Verwenden Sie den mitgelieferten Fühler.

• Ver binden Sie den schwarzen Anschluss des Wärmefühlers mit der COM-Buchse und den roten Anschluss des Wärmefühlers mit der -HzV Ω°C-Buchse.
• Stell en Sie den Drehschalter auf den °C-Bereich.
• Ber ühren Sie den Gegenstand mit der Spitze des Wärmefühlers.
• Der gemessene Wert erscheint im Display

Bemerkung:

- Ist da keine Temperaturmesssonde angeschlossen, dann wird die aktuelle Umgebungstemperatur im Display angezeigt.

8. Reinigung und Wartung

Es gibt keine zu wartenden Teile. Ersetzen Sie beschädigte oder verloren gegangene Zubehörteile nur durch Zubehörteile des gleichen Typs od er mit denselben technischen Daten. Bestellen Sie Ersatzzubehörteile wie Messleitungen bei Ihrem Fachhändler.

Trennen Sie die Messleitung vom Kreis und trennen Sie die Stecker von den Anschlussbuchsen ehe Sie die Batterien oder die Sicherung ersetzen.

WARNUNG: Um Stromschläge zu vermeiden, trennen Sie die Messleitungen vom Netz, ehe Sie das Gehäuse öffnen.

Bemerkung: dies ist die Übersetzung der Warnung, die sich auch auf der Rückseite des Gerätes befindet

Allgemeine Wartung:

- Reinigen Sie das Gerät regelmäßig mit einem feuchten, fusse Ifreien Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.

Die Sicherung ersetzen:

• Trennen Sie die Messleitungen vom Kreis und trennen Sie die Stecker von den Anschlussbuchsen.
• Schälten Sie das Gerät aus.
• Loc kern Sie die 4 Schrauben auf der Rückseite und öffnen Sie das Gerät vorsichtig.
• Entfernen Sie die Sicherung aus dem Sicherungshalter und legen Sie eine neue Sicherung gleichen Typs ein (F500mA/600V, ∅ 5 x 20mm - F10A/600V, ∅ 6 x 30mm).
• Schließen Sie das Gerät wieder.

Die Batterie ersetzen:

• Erse tzen Sie die Batterie, sobald -+ im Bildschirm erscheint um falsche Messergebnisse zu vermeiden.
• Trennen Sie die Messleitungen vom Kreis und trennen Sie die Stecker von den Anschlussbuchsen.
• Sch alten Sie das Gerät aus.
• Loc kern Sie die 2 Schrauben auf der Rückseite und öffnen Sie das Batteriefach.
• Erse tzen Sie die Batterie durch eine neue Batterie gleichen Typs (6LR61/6F22 9V Alkaline, verwenden Sie keine aufladbare Batterien).
• Schließen Sie das Batteriefach sorgfältig.

Bemerkung:

• Öffnen Sie das Gerät nie, wenn die Messleitungen angeschlossen sind
• Lassen Sie das Gerät von einem Fachmann reparieren oder kalibrieren. Setzen Sie sich mit Ihrem Händler in Verbindung.
• Ersetzen Sie beschädigte Zubehörteile sofort. Bestellen Sie bei Ihrem Fachhändler
• Ist das Gerät beschädigt, verwenden Sie es dann nicht mehr

9. Technische Daten

Dieses Gerät ist bei Ankauf nicht kalibriert!

• Ver wenden Sie das Gerät nur für Messungen an Überspannungs-/Messkategorie CAT I, CAT II und CAT III Kreisen (Siehe §4).
• Ver wenden Sie das Gerät nur einer Umgebung mit Verschmutzungsgrad 2 (Siehe §5).

Ideale Umgebungstemperatur	18-28°C
Ideale relative Feuchte	75%
Max. Höhe	max. 2000m
Überspannungskategorie	1000V CAT. II und 600V CAT. III
Verschmutzungsgrad	Verschmutzungsgrad 2
Betriebstemperatur	0°C~40°C (RH<80%)
Lagertemperatur	-10°C~60°C (RH<70%, speichern ohne Batterien)
Sicherung	μAmA-Bereich F500mA / 600V, 5 x 20mm10A-Bereich F10A/600V, 6 x 30mm
Display	3 3⁄4 -stelliges LCD-Display
Abtastrate	3x/Sek.
Anzeige Bereichsüberschreitung	j ('OL')
Lo-Bat-f nzeige	j (⊕)
Polarität seinstellung	'-automatische Anzeige
"Hold" Funktion der Daten	j
Hintergrundbeleuchtung	j (weiß)
Automatische Ausschaltung	j
Stromversorgung	1 x 9V 6LR61 / (6F22 Batterie ( verwenden Sie keine aufladb are Batterien)
Abmessungen	185 x 85 x 44mm
Gewicht	± 360g (mit Batterien)
Zubehör	Bedienungsanleitung, Messleitungen, Batterien,Temperatursonce

9.1 Spannung

Funktion	Bereich	Auflösung	Genauigkeit
Gleichspannung mV 4	00mV	0.1mV	± 1.0% + 10 Digits
Gleichspannung V 4	4V	1mV	± 0.5% + 3 Digits
	∠0V	10mV
	400V	100mV
	1000V	1V
Wechselspannung 1,2 V~	4010mV3	0.1mV	± 3.0% + 3 Digits
	4V	1mV	± 1.0% + 3 Digits
	∠0V	10mV
	400V	100mV
	700V	1V

^1 Frequ enzbereich: 40Hz \~ 500Hz
^2 Respons: durchschnittlich, RMS
Max. Spannung: 1000'Vrms
Eingangs impedanz /Kéipazität (nominell): > 10MΩ / < 100pF, AC-Spannung: > 5MΩ / < 100pF

9.2 Strom

Funktion	Bereich	Auflösung	Genauigkeit
Gleichstrom μA—	400μA	0.1μA	± 1.5% + 3 Digits
	4000μA	1μA
Gleichstrom mA—	40mA	0.01mA	± 1.5% + 3 Digits
	400mA	0.1mA
Gleichstrom A—	4A	1mA	± 2.0% + 5 Digits
	10A	10mA
DVM1100			Rev. 01
Wechselstrom ^1,2 μA~	400μA	0.1μA	± 1.8% + 5 Digits
	4000μA	1μA
Wechselstrom ^1,2 mA~	40 mA	0.01mA	± 1.8% + 5 Digits
	400 mA	0.1 mA
Wechselstrom ^1,2 A~	4 A	1 mA	± 3.0% + 8 Digits
	10 A	10 mA

^1 Frequenzbereich: 40Hz\~200Hz
^2 Respons: durchschnittlich, rms
Schutz vor Überlast:
F10A/600V Sicherung für den 10A-Bereich, F500mA/600V Sicherung für den μA- und mA-Bereich Max. Eingangsstrom: 10A rms für den 10A-Bereich, 400mA rms für den μA- und mA-Bereich Für Messungen > 5A, max. 15 Sek. nacheinander messen: warten Sie 10 Min. zwischen den 2 Messungen

9.3 Widerstand

Funktion	Bereich	Auflösung	Genauigkeit
Widerstand Ω	400.0Ω	0.1Ω	± 0.5% + 3 Digits
	4.000kΩ	1Ω	± 0.5% + 2 Digits
	40.00kΩ	10Ω
	400.0kΩ	100Ω
	4.000kΩ	1kΩ
	40.00 MΩ	10kΩ	± 11.5% + 3 Digits

Max. Spannung: 600Vrms

9.4 Diodentest/Durchgangsprüfung

Funktion	Bereich	Auflösung
Diodentest ➔	1V	0.001V	1.0% Unsicherheit
Durchgangsprüfung	400Ω	0.1Ω	Offen Kreis Testspannung ± 0.5V

Vorwärtser Teststrom (DC): ± 1mA
Umgekehrte Testspannung (DC): ± 1.5V
Max. benutzersichere Eingangsspannung: 600Vrms
Summer bei Durchgang: ≤ 75Ω

9.5 Kapazität

Funktion	Bereich	Auflösung	Genauigkeit
Kapazität	50nF	10pF	< 10nF: ± 5.0% - 50 Digits ± 3.0% + 10 Digits
	500nF	100pF	± 3.0% + 5 Digits
	5μF	1nF
	50μF	10nF
	100μF	100nF

Max. benutzersichere Eingangsspannung: 600Vrms

9.6 Frequenz

Funktion	Bereich	Auflösung	Genauigkeit
Frequenz Hz(10Hz~100kHz)	50.00Hz	0.01Hz	± 00.1% + 3 Digits
	500.0Hz	0.1Hz
	5.000Hz	0.001kHz
	50kHz	0.01kHz
	100 kHz	0.1kHz

Max. Spannung: 1000Vrms

9.7 Temperatur

Funktion	Bereich	Auflösung	Genauigkeit
Temperatur °C1	-55C°~0°C	0.1°C	±9.0% + 2°C
	1°C~400°C		±2.0% + 1°C
	401°C~1000°C	1°C	±2.0%

^1 Temperaturspezifikationen enthalten keine Fehler im Thermofühler.

Max. benutzersichere Eingangsspannung: 600Vrms

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEB ERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung.

Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

Velleman® Service- und Qualitätsgarantie

Velleman® hat gut 35 Jahre Erfahrung in der Elektronikwelt und vertreibt seine Produkte in über 85 Ländern.

Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum. - Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglicht ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die regelmäßig ausgewechselt werden, wie z.B. Batterien, Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

- Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerumschreibung hinzu.

- Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Geräts heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

- Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

- Jede kommerzielle Garantie lässt diese Rechte unberührt.

Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).

PL
