NT-USB - Mikrofon RODE - Kostenlose Bedienungsanleitung

Produkttyp	USB-Kondensatormikrofon
Marke	Rode
Modell	NT-USB
Richtcharakteristik	Kardioid
Frequenzgang	20 Hz - 20 kHz
Abtastrate	48 kHz
Auflösung	16 Bit
Anschluss	USB (Mini-B)
Stromversorgung	Über USB (5V)
Gewicht	580 g
Abmessungen	185 mm x 62 mm (mit Ständer)
Hauptfunktionen	Null-Latenz-Monitoring über Kopfhöreranschluss, Mixing, Lautstärke
Mitgeliefertes Zubehör	Tischständer, Windschutz, USB-Kabel
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Feuchtigkeit vermeiden.
Sicherheit	Nicht extremen Temperaturen aussetzen. Bei Gewitter abziehen.
Ersatzteile	Erhältlich über Rode (Windschutz, Kabel, Ständer)
Reparierbarkeit	Nicht vom Benutzer reparierbar. Kundendienst kontaktieren.
Garantie	2 Jahre
Kompatibilität	Windows, macOS, einige iOS-Geräte über Adapter

Häufig gestellte Fragen - NT-USB RODE

Wie schließe ich das Rode NT-USB an meinen Computer an?

Schließen Sie das Mikrofon mit dem mitgelieferten USB-Kabel an einen USB-Anschluss Ihres Computers an. Es wird automatisch als Audiogerät erkannt.

Kann ich das NT-USB mit einem iPad oder iPhone verwenden?

Ja, mit einem Lightning-auf-USB-Adapter (Camera Connection Kit) für iOS-Geräte.

Wie stelle ich die Kopfhörerlautstärke am Mikrofon ein?

Drehen Sie den Lautstärkeregler an der Seite des Mikrofons, um die Hörlautstärke anzupassen.

Ist das NT-USB mit Aufnahmesoftware kompatibel?

Ja, es funktioniert mit allen ASIO- oder Core-Audio-kompatiblen Programmen wie Audacity, GarageBand, Logic Pro usw.

Wie vermeide ich Atemgeräusche und Plosivlaute?

Verwenden Sie den mitgelieferten Windschutz und platzieren Sie das Mikrofon etwa 15-20 cm von Ihrem Mund entfernt.

Benötigt das Mikrofon spezielle Treiber?

Nein, es ist Plug-and-Play. Unter Windows oder macOS sind keine zusätzlichen Treiber erforderlich.

Wie reinige ich das Rode NT-USB?

Verwenden Sie ein weiches, trockenes Tuch. Den Windschutz von Hand mit lauwarmem Wasser und milder Seife waschen und trocknen lassen.

Was tun, wenn das Mikrofon nicht erkannt wird?

Überprüfen Sie das USB-Kabel, versuchen Sie einen anderen USB-Anschluss und starten Sie Ihren Computer neu. Stellen Sie sicher, dass das Mikrofon in den Audioeinstellungen als Eingabegerät ausgewählt ist.

Kann ich das NT-USB mit einem Mikrofonständer verwenden?

Ja, das Mikrofon ist dank des integrierten Gewindes (3/8 und 5/8 Zoll) mit den meisten Mikrofonständern kompatibel. Der mitgelieferte Ständer kann entfernt werden.

Wie ist die Richtcharakteristik des Mikrofons?

Das NT-USB ist ein Kondensatormikrofon mit Nierencharakteristik, ideal um den Klang direkt davor aufzunehmen.

BEDIENUNGSANLEITUNG NT-USB RODE

Vielseitiges USB- Mikrofon in Studioqualität

• Apple iPad®-kompatibel
  • Nierencharakteristik
  • Wegweisende Elektronik
• Entwickelt in Australien
  • 2 Jahre Garantie*

* Mittels Online-Registrierung

Lieferumfang

• NT-USB-Mikrofon
• Tischstativ
• Poppschutz
• USB-Kabel (6m)
  • Bedienungsanleitung
• Mikrofontasche
• Mikrofonclip/Installationsring

30	Specifications
	Akustisches Prinzip	Druckgradient
	Aktive Elektronik	JFET-Impedanzwandler mit bipolarem Ausgangspuffer, A/D-Wandlung: 16 Bit/48kHz, Kopfhörerverstärker
	Richtcharakteristik	Niere
	Übertragungsbereich	20Hz~20kHz
	Dynamikbereich	96dB
	Grenzschalldruck	Schalldruck von 110dB
	Spannungsanforderungen	USB 5VDC
	Ausgang	USB
	Nettogewicht	520g

Richtcharakteristik

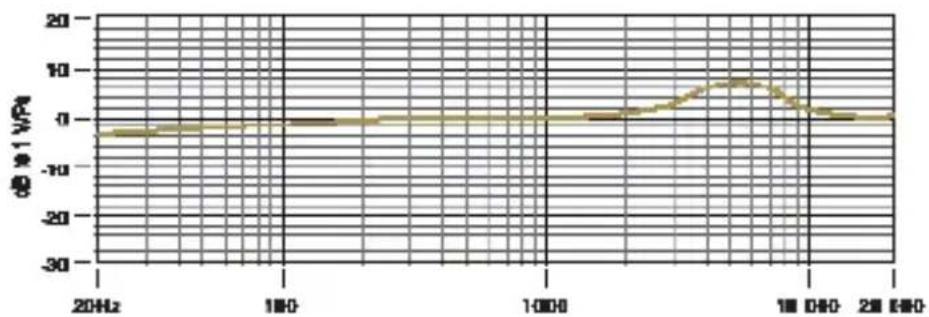

Übertragungsbereich

Garantie

Registrieren Sie Ihr NT-USB jetzt, um Ihre kostenlose 2-Jahres-Garantie zu aktivieren.

Scannen Sie den QR-Code mit Ihrem Smart-phone oder surfen Sie zu

Für das NT-USB gilt eine Garantiefrist von 2 Jahren ab dem Erstkaufdatum. Diese kann bei Bedarf kostenlos auf zwei (2) Jahre verlängert werden, indem man das Mikrofon auf unserer Website registriert.

Spannungsanforderungen

Das NT-USB wird vom USB-Port Ihres Computers/Mobilgeräts gespeist und kann daher ohne Zusatzgeräte verwendet werden. Für USB-Ports mit abweichenden Spezifikationen benötigen Sie eventuell einen aktiven USB-Hub.

Das NT-USB ist nicht nur Windows- und Mac-kompatibel, sondern kann auch über USB-Kameraanschlusssystem (das bei Apple erhältlich ist) mit einem iPad verbunden werden.

Das NT-USB enthält eine lilafarbene LED, die leuchtet, wenn eine ausreichende Spannung vorliegt. Wenn sie nach Anschließen des Mikrofons nicht leuchtet, liefert Ihr Computer bzw. Mobilgerät keine für das NT-USB ausreichende Spannung. Dann sollten Sie das NT-USB über den Umweg eines AKTIVEN USB-Hubs anschließen.

Vorbereiten des NT-USB

Zum Lieferumfang des NT-USB gehört ein hochwertiges Tischstativ. Für die Befestigung brauchen Sie nur den Montagering auf den Stativsockel zu schrauben (Abbildung 1). Der Montagering eignet sich auch für die Befestigung an einem Mikrofon- oder Galgenstativ.

Um das NT-USB am Montagering zu befestigen, müssen sie es (eventuell gemeinsam mit dem Poppschutz) von oben her einschieben und provisorisch festdrehen. Drehen Sie das Mikrofon in die gewünschte Richtung und arre- tieren Sie den Ring anschließend mit Rechtsdrehungen (Abbildung 1).

Abbildung 1 - Montage des NT-USB auf dem Tischstativ

Wenn Sie die Mikrofonorientierung ändern möchten, müssen Sie zuerst die Einstellschraube lösen, um Schäden am Tischstativ zu vermeiden.

Für Gesangsaufnahmen sollten Sie unbedingt den Poppschutz vor dem Mikrofon anbringen, um zu verhindern, dass Verschlusslaute (energische "P"-,"B"-,"T"- und "K"-Laute) die Mikrofonkapsel überfordern.

Abbildung 2 - Ändern der Mikrofonorientierung

36

Allgemeine Bedienung

Der goldene Punkt auf dem Gehäuse des NT-USB zeigt die Vorderseite und folglich die Einsprechrichtung an. Das Mikrofon (der goldene Punkt) muss immer auf die Schallquelle gerichtet werden, die aufgenommen werden soll.

An der Seite des NT-USB befinden sich zwei Regler.

Abbildung 3 - Misch- und Kopfhörerpegelregler

Mischregler

Mit dem Mischregler (oberer Regler) stellen Sie die Balance zischen dem direkten Mikrofonsignal (z.B. Ihrer Stimme) und dem Ausgangssignal der Audio-Software Ihres Computers (in der Regel der Playback-Pegel) ein. Drehen Sie den Regler nach links, wenn das Mikrofonsignal zu leise ist – das Ausgangssignal des Computers wird entsprechend leiser. Drehen Sie den Regler nach rechts, wenn das Ausgangssignal des Computers zu leise ist – das Mikrofon wird entsprechend leiser eingestellt.

Am besten stellen Sie den Regler anfangs immer in die Mitte. Dann ist die Balance zwischen dem Mikrofon- und Playbacksignal nämlich im Prinzip ausgewogen.

Lautstärkeregler für den Kopfhörer

Der (untere) Kopfhörerpegelregler dient zum Einstellen des Pegels im Kopfhörer, den man direkt an das NT-USB anschließen kann.

Bedienung – Fortsetzung

Gesangsaufnahmen

Für Gesangsaufnahmen sollten Sie auf alle Fälle den beiliegenden Popp- schutz verwenden. Nur dann werden die starken Windstöße von Verschluss- lauten ("P"-, "B"-, "T"- und "K"-Laute) nämlich abgefangen und machen sich nicht als tieffrequente Plops bemerkbar.

Ein zweiter Vorteil des Popschutzes ist das Abfangen von Feuchtigkeit, die sich also nicht auf der Kapsel Ihres NT-USB ablagern und Störungen verursachen kann.

In welchem Winkel und Abstand sich das Mikrofon zum Sänger befinden muss, richtet sich nach so unterschiedlichen Faktoren wie der Raumakustik, dem Gesangsstil und der Stimmlage (hoch oder tief).

Beginnen Sie mit folgender Faustregel: Bringen Sie den Poppschutz am NT-USB an und stellen Sie es ca. 15cm vom Sänger entfernt auf. Der Poppschutz hilft dem Sänger bei der Einhaltung eines mehr oder weniger gleichen Abstands zum Mikrofon, was sich u.a. positiv auf den Aufnahmepegel auswirkt. Je näher sich der Mund am Mikrofon befindet, desto voller und "intimer" klingt die Stimme. Bei einem größeren Abstand werden mehr Rauminformationen aufgenommen. Allerdings spielt der Nahbesprechungseffekt (starker

Bassanteil im Signal, wenn sich der Mund ganz nahe beim Mikrofon befindet) dann kaum noch eine Rolle.

Experimentieren Sie auch einmal mit einer "Off-Axis"-Mikrofonierung, d.h. einer leicht versetzten Aufstellung im Verhältnis zum Mund (wenn sich der goldene Punkt nicht mehr genau davor befindet).

Abbildung 4 - Aufstellung des NT-USB für Gesangsaufnahmen

Bedienung – Fortsetzung

Einstellen des Eingangspegels:

Der Ausgangspegel des NT-USB wurde im Werk bereits optimal eingestellt und braucht im Prinzip nicht mehr geändert zu werden. Den Aufnahmepegel können Sie im Aufnahmeprogramm oder eventuell mit Hilfe der Systemeinstellungen Ihres Computers einstellen.

Wie man den Eingangspegel im Audioprogramm einstellt, entnehmen Sie bitte dessen Bedienungsanleitung.

Wenn Sie den Eingangspegel lieber mit den Systemeinstellungen Ihres Computers festlegen, müssen Sie wie nachstehend beschrieben verfahren.

Einstellen des Eingangspegels auf einem Mac OS-Computer:

1. Klicken Sie auf das Apfelsymbol oben links auf dem Bildschirm und wählen Sie die "Systemeinstellungen".

Abbildung 5 - Aufrufen der "Systemeinstellungen" von Mac OS

42

Bedienung – Fortsetzung

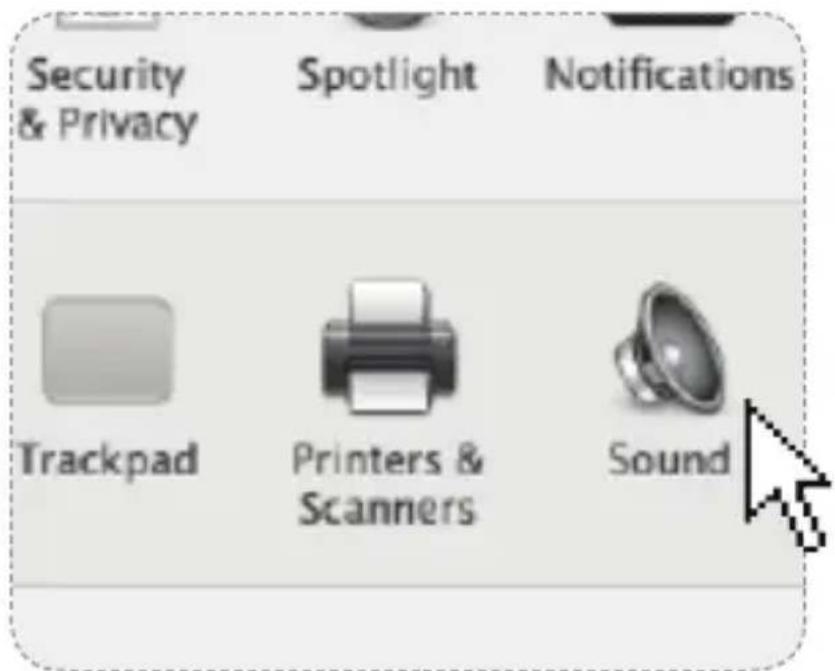

1. Klicken Sie auf [Ton], um die zugehörigen Einstellungen aufzurufen.

Abbildung 6 - Aufrufen des "Ton"-Fensters

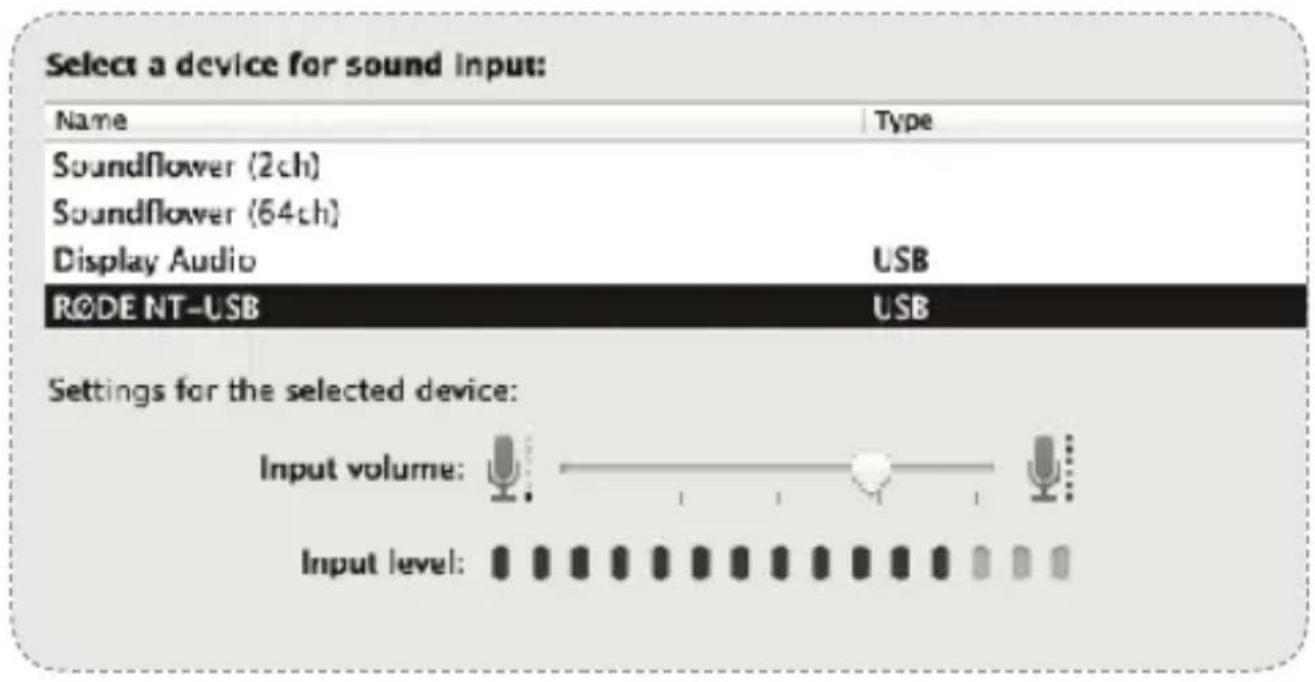

1. Klicken Sie auf [Eingabe].
2. Wählen Sie in der angezeigten Liste "R∅DE NT-USB" und stellen Sie den Eingangspegel mit dem Reglersymbol ein.

Abbildung 7 - Einstellen des NT-USB-Eingangspegels

44

Bedienung – Fortsetzung

Einstellen des Eingangspegels auf einem Windows-Computer:

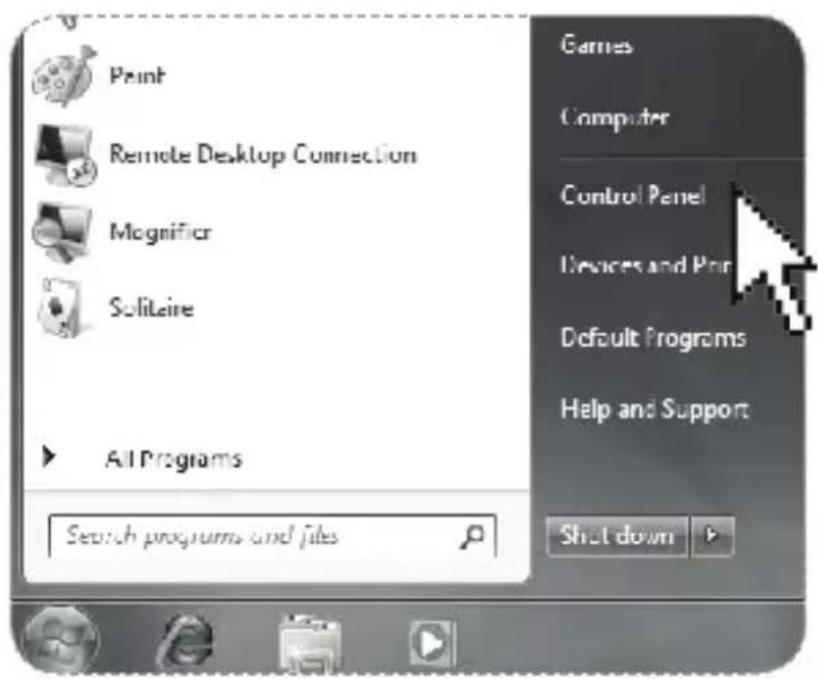

1. Klicken Sie auf [Start] und dann auf [Systemeinstellungen].

Abbildung 8 - Aufrufen der "Systemeinstellungen" von Windows

1. Klicken Sie auf das System der Toneinstellungen

Abbildung 9 - Aufrufen des "Ton"-Fensters

46

Bedienung – Fortsetzung

1. Klicken Sie auf den Aufnahmereiter und doppelklicken Sie anschließend auf [R∅DE NT-USB] in der Liste.

Abbildung 10 - Wahl des NT-USB als Eingabegerät

1. Stellen Sie den Eingangspegel mit dem Reglersymbol ein.

Abbildung 11 - Einstellen des NT-USB-Eingangspegels

Verwendung mit einem Apple iPad®

Das NT-USB kann man auch an ein iPad anschließen, sofern man ein für das iPad geeignetes USB-Kamerakit (erhältlich bei Apple) anschließt.

Um das Signal des NT-USB mit dem iPad aufzunehmen, müssen Sie das Mikrofon an das Kamerakit anschließen. Das NT-USB wird dann automatisch als Ein- und Ausgabegerät des iPad definiert.

Danach steht das NT-USB als Eingabequelle für Aufnahmen zur Verfügung. Am besten verwenden Sie für die Aufnahme "R∅DE Rec" (ein von R∅DE entwickeltes Aufnahmeprogramm), die "GarageBand" App von Apple oder die "FL Studio Mobile" App von Imageline.

Pflege und Wartung

Nach der Verwendung muss das NT-USB aus dem Tischstativ geholt, mit einem weichen, trockenen Tuch abgewischt und im beiliegenden Staub-schutzbeutel verstaut werden.

Für die Lagerung des Mikrofons ist darauf zu achten, dass sich die (beiliegenden) feuchtigkeitsabsorbierenden Kristalle im Beutel o.ä. befinden. Nach einer Weile müssen diesen Kristalle vermutlich getrocknet werden, und zwar spätestens, wenn sie einen rosa Schein bekommen. Legen Sie sie dann ungefähr zehn Minuten bei 100°\~150°C in den Backofen. Wenn die Kristalle wieder einen blauen Schein haben, können sie erneut verwendet werden.

50

Support

Falls Sie Fragen zu oder Probleme mit Ihrem R∅DE-Mikrofon haben, wenden Sie sich bitte zunächst an Ihren Händler.

Nur Händler können das Mikrofon bei Bedarf nämlich zur Reparatur einreichen.

Wir verfügen über ein breit gespanntes Vertriebs-/Händlernetz. Falls Ihnen dennoch niemand in der Nähe helfen kann, können Sie sich direkt mit uns in Verbindung setzen.

Unter www.rodemic.com/support finden Sie bei Bedarf eine Auflistung der am häufigsten gestellten Fragen (FAQ).
