TA-FA1200ES - Empfänger SONY - Kostenlose Bedienungsanleitung

Produkttyp	Receiver (Verstärker-Tuner)
Marke	Sony
Modell	TA-FA1200ES
Abmessungen (B x H x T)	430 x 173 x 428 mm
Stromversorgung	230 V AC, 50/60 Hz
Leistungsaufnahme	100 W (Standby 0,5 W)
Ausgangsleistung (8 Ohm, 1 kHz, 0,7 % THD)	110 W + 110 W
Ausgangsleistung (4 Ohm, 1 kHz, 0,7 % THD)	120 W + 120 W
Frequenzgang (TUNER, SA-CD/CD, TAPE)	10 Hz - 40 kHz ± 3 dB (8 Ohm)
Analogeingänge	PHONO, TUNER, SA-CD/CD, TAPE (Empfindlichkeit 150 mV, Impedanz 50 kOhm)
Digitaleingänge	3 koaxial (DIGITAL 1/2/3), 1 optisch (DIGITAL 4)
Analogausgänge	TAPE (150 mV, 1 kOhm)
Digitalausgänge	1 optisch (DIGITAL 4 OUT)
Kopfhöreranschluss	PHONES (Klinke 6,35 mm)
Hauptfunktionen	Dolby Digital, DTS, automatische Kalibrierung, Klangregelung (Bässe/Höhen), Direct, Bereitschaftsmodus, Balance, Dämpfung, Bi-Wiring für Lautsprecher
Pflege und Reinigung	Weiches Tuch, leicht mit mildem Reinigungsmittel befeuchtet (Alkohol, Benzin, Scheuerschwämme vermeiden)
Sicherheit	Schutz vor Überhitzung, Kurzschluss; Lüftungsschlitze nicht blockieren; nicht Feuchtigkeit aussetzen
Ersatzteile und Reparierbarkeit	Wenden Sie sich an ein autorisiertes Sony-Kundendienstzentrum
Allgemeine Informationen	Stereoreceiver mit Dolby Digital- und DTS-Decodern; Fernbedienung RM-AAU010 im Lieferumfang; Optimierungsmikrofon ECM-AC1 inklusive

Häufig gestellte Fragen - TA-FA1200ES SONY

Wie schließe ich die Lautsprecher an den Verstärker an?

Verwenden Sie nicht im Lieferumfang enthaltene Lautsprecherkabel. Schließen Sie den linken Lautsprecher an die Klemme SPEAKERS L und den rechten an SPEAKERS R unter Beachtung der Polaritäten (+/-) an. Stellen Sie den IMPEDANCE SELECTOR auf 8 Ω, wenn die Lautsprecher 8 Ohm haben, andernfalls auf 4 Ω. Sie können die Klemmen A und/oder B über den Schalter SPEAKERS (OFF/A/B/A+B) verwenden.

Wie verwende ich die automatische Kalibrierung (Auto Calibration)?

Schließen Sie das mitgelieferte Optimierungsmikrofon an die Buchse AUTO CAL MIC an der Vorderseite an, platzieren Sie es auf Ohrhöhe an der Hörposition. Schalten Sie den Verstärker ein, drücken Sie MENU, wählen Sie <2-Auto Calibration>, dann AUTO CAL START?. Die Messung dauert etwa 10 Sekunden. Nach Abschluss können Sie die Ergebnisse mit SAVE EXIT speichern.

Was tun, wenn kein Ton kommt?

Überprüfen Sie, ob Lautsprecher und Quellen korrekt angeschlossen sind, der Verstärker eingeschaltet ist, die Lautstärke nicht auf -∞ dB steht und die Funktion MUTING nicht aktiviert ist. Stellen Sie sicher, dass der Schalter SPEAKERS nicht auf OFF steht. Wenn das Problem weiterhin besteht, schalten Sie den Verstärker aus und überprüfen Sie die Lautsprecherkabelverbindungen.

Wie setze ich den Verstärker auf Werkseinstellungen zurück?

Schalten Sie den Verstärker mit der Taste POWER aus. Halten Sie POWER gedrückt, während Sie gleichzeitig DIRECT und MUTING drücken. Es erscheint 'MEMORY CLEARING...' und dann 'MEMORY CLEARED!'. Alle Parameter der Systemeinstellungen und der automatischen Kalibrierung werden zurückgesetzt.

Wie reinige ich den Verstärker?

Verwenden Sie ein weiches Tuch, das leicht mit einer milden Reinigungslösung befeuchtet ist. Verwenden Sie keine Scheuerschwämme, Scheuerpulver oder Lösungsmittel wie Alkohol oder Benzin. Vermeiden Sie, dass Flüssigkeit in das Gerät eindringt.

Was bedeuten die Fehlercodes auf dem Bildschirm?

Die Fehlercodes weisen auf eine Fehlfunktion hin. Zum Beispiel CODE 11: abnormale Lautsprecherimpedanz, überprüfen Sie die Kabel. CODE 12: Überhitzung des Verstärkers, überprüfen Sie die Belüftung. CODE 13: Überhitzung der Stromversorgung. Schlagen Sie im Abschnitt Fehlerbehebung der Bedienungsanleitung nach, um entsprechende Lösungen zu finden.

Wie stelle ich den Sleep-Timer ein?

Drücken Sie die Taste SLEEP auf der Fernbedienung, um den Timer zu aktivieren. Jeder Tastendruck durchläuft die Zeiten: 30, 60, 90 oder 120 Minuten. Der Verstärker schaltet sich nach Ablauf der Zeit automatisch aus.

Wie stelle ich Bässe und Höhen ein?

Verwenden Sie den Drehregler TONE BASS/TREBLE an der Vorderseite oder die Tasten BASS/TREBLE +/- auf der Fernbedienung. Der Einstellbereich beträgt -10 dB bis +10 dB. Für eine optimale Klangqualität aktivieren Sie die Funktion DIRECT, die die Klangregelung deaktiviert.

Wie schließe ich eine digitale Quelle (DVD-Player usw.) an?

Verwenden Sie ein digitales Koaxialkabel (für die Buchsen DIGITAL 1, 2, 3) oder ein optisches Digitalkabel (für DIGITAL 4). Stecken Sie die Stecker bei optischen Kabeln bis zum Einrasten ein. PCM-, Dolby Digital- und DTS-Signale werden automatisch erkannt. Sie können die Decodierungspriorität über das Menü System Settings einstellen.

Wie stelle ich die Lautsprecherimpedanz am Selektor ein?

Schalten Sie den Verstärker vor der Einstellung aus. Wenn alle Lautsprecher eine Nennimpedanz von 8 Ohm haben, stellen Sie den IMPEDANCE SELECTOR auf 8 Ω. Für andere Typen stellen Sie auf 4Ω. Überprüfen Sie die Impedanz Ihrer Lautsprecher (normalerweise auf der Rückseite angegeben).

BEDIENUNGSANLEITUNG TA-FA1200ES SONY

Das Gerät vor Regen und Feuchtigkeit schützen, da sonst Feuer- und elektrische Schlaggefahr besteht.

Achten Sie darauf, dass die Ventilationsöffnungen des Geräts nicht durch Zeitungspapier, ein Tischtuch, einen Vorhang usw. verdeckt werden und stellen Sie keine brennende Kerze auf das Gerät. Ansonsten besteht Feuergefahr.

Stellen keine Blumenvasen oder andere mit Wasser gefüllten Behälter auf das Gerät, da sonst Feuer- und elektrische Schlaggefahr besteht.

Stellen Sie das Gerät nicht in ein Bücherregal, einen geschlossen Schrank usw.

Stellen Sie das System so auf, dass der Netzstecker bei Problemen schnell aus der Wandsteckdose gezogen werden kann.

Werfen Sie Batterien nicht in den Hausmüll, sondern entsorgen Sie sie vorschriftsmäßig als Chemiemüll.

Für Kunden in Europa

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Zu dieser Anleitung

• Die Anweisungen in dieser Anleitung gelten für Modell TA-FA1200ES. Die Modellnummer Ihres Geräts ist an der Vorderseite in der rechten unteren Ecke aufgedruckt.
• Die Anweisungen in dieser Bedienungsanleitung verweisen auf die Bedienelemente an der Fernbedienung. Sie können den Verstärker aber auch mit den Bedienelementen an seiner Vorderseite bedienen, sofern diese wie auf der Fernbedienung oder ähnlich benannt sind.

Dieser Receiver ist mit Dolby* Digital und DTS** ausgestattet.

* Hergestellt unter Lizenz von Dolby Laboratories. „Dolby“ und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

** „DTS“ und „DTS 2.0“ sind Markenzeichen von Digital Theater Systems, Inc.

Inhalt

Vorbereitungen

Auspacken 4

Anschließen von Lautsprechern ....4

Verwenden einer Verbindung über Doppelverkabelung ....6

Anschließen von Komponenten mit analogen Audio-Ein-/Ausgangsbuchsen ....7

Anschließen von Komponenten mit digitaler Audio-Ein-/Ausgangsbuchse ....8

Anschließen des Netzkabels ......9

Einlegen von Batterien in die Fernbedienung ....9

Bezeichnung und Funktion der einzelnen Teile

Vorderseite ....10

Rückseite 11

Fernbedienung ....12

Konfiguration

Automatisches Kalibrieren der Einstellungen (AUTO CALIBRATION)....13

Einstellungen für den Verstärker .....17

Löschen des Verstärkerspeichers .....18

Weitere Informationen

Sicherheitsmaßnahmen ......19

Störungsbehebung 20

Technische Daten 22

Index 23

Vorbereitungen

Auspacken

Kontrollieren Sie den Lieferumfang auf Vollständigkeit:

• Bedienungsanleitung (diese Anleitung)
- Optimizer-Mikrofon ECM-AC1 (1)
- Netzkabel (1)
• Fernbedienung RM-AAU010 (1)
• R6-Batterien der Größe AA (2)

Sollte etwas fehlen, wenden Sie sich an Ihren Sony-Händler.

Dieser Verstärker wird ohne Audio- und Digital-Verbindungskabel sowie Lautsprecherkabel geliefert. Bitte erwerben Sie diese Kabel separat.

Anschlusshinweise

• Schalten Sie alle Komponenten aus, bevor Sie die Anschlüsse vornehmen.
• Schließen Sie das Netzkabel erst an, wenn alle anderen Verbindungen hergestellt sind.
• Stecken Sie alle Stecker fest in die Buchsen. So vermeiden Sie Störgeräusche.

Anschließen von Lautsprechern

Schließen Sie die Lautsprecher an den Verstärker an.

Verwenden Sie ein Audiokabel (nicht mitgeliefert), um den Lautsprecher anzuschließen.

Lautsprecherkabel (nicht mitgeliefert)

Hinweise zum Lautsprecheranschluss

Schließen Sie den linken Lautsprecher an den Anschluss SPEAKERS L und den rechten an den Anschluss SPEAKERS R an. Achten Sie beim Anschließen der Lautsprecherkabel zwischen den Lautsprechern und dem Verstärker auf korrekte Polarität (Plus (+) an Plus (+) und Minus (−) an Minus (−)).

Richten Sie sich beim Beschalten der Plus- (+) und Minusklemmen (−) nach den Kabelfarben oder -markierungen, damit der Anschluss mit der korrekten Polarität (d. h. Phase) erfolgt.

Einstellen der Lautsprecherimpedanz

• Schalten Sie den Verstärker aus, bevor Sie den IMPEDANCE SELECTOR verstellen.
• Wenn alle anzuschließenden Lautsprecher eine Nennimpedanz von 8 Ohm haben, stellen Sie den IMPEDANCE SELECTOR auf „8Ω“. Beim Anschluss anderer Lautsprechertypen stellen Sie ihn auf „4Ω“.
• Wenn Sie Lautsprecher an beide Klemmenleisten, SPEAKERS A und B, anschließen, müssen Sie Lautsprecher mit einer Nennimpedanz von 8 Ohm oder mehr verwenden.

– Falls Sie Lautsprecher mit einer Impedanz von 16 Ohm oder mehr in Konfiguration „A“ und „B“ anschließen: Stellen Sie den IMPEDANCE SELECTOR auf „8Ω“.

• Für andere Arten von Lautsprechern in anderen Konfigurationen: Stellen Sie den IMPEDANCE SELECTOR auf „4Ω“.
• Sollten Sie sich nicht sicher sein, welche Impedanz die Lautsprecher haben, schlagen Sie bitte in deren Bedienungsanleitung nach. (Meist ist an der Rückseite der Lautsprecher ein Schild mit diesen Informationen angebracht.)

* Falls ein zusätzliches Lautsprechersystem angeschlossen werden muss, dieses mit den Anschlüssen SPEAKERS B verbinden. In diesem Fall können Sie an der Vorderseite mit dem Schalter SPEAKERS (OFF/A/B/A+B) das gewünschte Lautsprecherpaar wählen (Seite 10).

Verwenden einer Verbindung über Doppelverkabelung

Durch gleichzeitiges Beschalten der Anschlüsse SPEAKERS A und SPEAKERS B können Sie eine Verbindung über Doppelverkabelung herstellen. Stellen Sie SPEAKERS (OFF/A/B/A+B) auf A+B, wenn Sie eine Verbindung über Doppelverkabelung verwenden (Seite 10).

Lautsprecheranschluss

Verbinden Sie die Anschlüsse auf der Seite Lo (oder Hi) der Lautsprecher mit den Anschlüssen von SPEAKERS A und die Anschlüsse auf der Seite Hi (oder Lo) der Lautsprecher mit den Anschüssen von SPEAKERS B. Vergewissern Sie sich, dass die Metallbügel zum Kurzschließen der Hi/Lo-Anschlüsse an den Lautsprechern entfernt sind. Anderenfalls können im Verstärker Störungen auftreten.

Hinweis

Falls Sie die automatische Kalibrierungsfunktion verwenden, müssen Sie vor der automatischen Kalibrierung das System auf die Verbindung über Doppelverkabelung einstellen.

Anschließen von Komponenten mit analogen Audio-Ein-/Ausgangsbuchsen

Sie können eine Komponente mit analogen Audiobuchsen, z. B. einen Super-Audio-CD-Player oder CD-Player, an diesen Verstärker anschließen.

Verwenden Sie für den Anschluss einer Komponente an die analogen Audiobuchsen ein handelsübliches Audiokabel (nicht mitgeliefert).

Stecken Sie jeweils den weißen Stecker in die Buchse L und den roten Stecker in die Buchse R.

Audiokabel (nicht mitgeliefert)

Wenn der Plattenspieler ein Erdungskabel hat, schließen Sie dieses an die Klemme (m) SIGNAL GND an.

Anschließen von Komponenten mit digitaler Audio-Ein-/Ausgangsbuchse

Anschluss an die Buchse COAXIAL

Sie können eine Komponente mit koaxialem Digitalausgang an diesen Verstärker anschließen.

Verwenden Sie für den Anschluss einer Komponente an die Koaxialbuchsen (DIGITAL 1 bis 3) ein koaxiales Digitalkabel (nicht mitgeliefert).

Koaxiales Digitalkabel (nicht mitgeliefert)

Anschluss an die Buchse OPTICAL

Sie können eine Komponente mit optischem Digitalausgang an diesen Verstärker anschließen. Verwenden Sie für den Anschluss einer Komponente an die optischen Buchsen ein optisches Digitalkabel (nicht mitgeliefert) (DIGITAL 4). Stecken Sie die Stecker von optischen Digitalkabeln gerade in die Buchse, bis sie hörbar einrasten.

Optisches Digitalkabel (nicht mitgeliefert)

Hinweis

Wenn DIGITAL 1, 2 oder 3 gewählt ist, wird das gewählte Eingangssignal von der Ausgangsbuchse DIGITAL 4 OUT ausgegeben. Wenn DIGITAL 4 oder Analogeingang gewählt ist, wird von der Ausgangsbuchse DIGITAL 4 OUT kein Signal ausgegeben.

Tipp

Alle digitalen Audiobuchsen sind mit den Samplingfrequenzen 32 kHz, 44,1 kHz, 48 kHz und 96 kHz kompatibel.

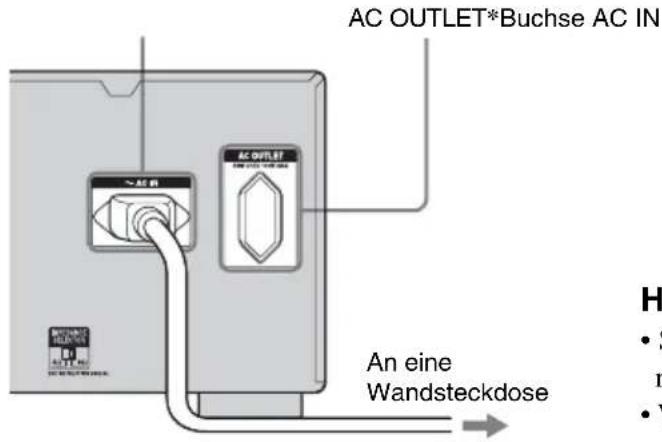

Anschließen des Netzkabels

Schließen Sie das mitgelieferte Netzkabel an die Buchse AC IN des Verstärkers an und den Netzstecker dann an eine Wandsteckdose. Sie können das Netzkabel anderer Komponenten an die Netzsteckdosen (AC OUTLET) des Verstärkers anschließen.

Einlegen von Batterien in die Fernbedienung

Legen Sie zwei R6-Batterien der Größe AA in die Fernbedienung RM-AAU010 ein. Achten Sie beim Einlegen auf korrekte Ausrichtung der Batteriepole.

* Konfiguration, Form und Zahl der Netzsteckdosen (AC OUTLET) sind ist je nach Absatzgebiet unterschiedlich.

** Ein Abstand von mehreren Millimetern bleibt zwischen dem Stecker und der Rückwand bestehen, selbst wenn das Netzkabel fest eingeführt wird. Dieser Abstand ist absichtlich vorgesehen. Dies stellt keine Funktionsstörung dar.

Hinweise

• Die Netzsteckdose (AC OUTLET) an der Rückseite des Verstärkers ist geschaltet, d. h. die dort angeschlossene Komponente wird nur bei eingeschaltetem Verstärker mit Strom versorgt.
- Achten Sie darauf, dass die gesamte Stromaufnahme der an der Netzsteckdose (AC OUTLET) des Verstärkers angeschlossenen Komponenten die an der Rückwand angegebene Wattzahl nicht überschreitet. Schließen Sie an diese Steckdose keine Elektrogeräte mit hoher Stromaufnahme an, wie beispielsweise Bügeleisen, Ventilatoren oder Fernsehgeräte. Dies kann eine Störung zur Folge haben.

• Setzen Sie die Fernbedienung weder großer Hitze noch Feuchtigkeit aus.
• Verwenden Sie nicht eine neue Batterie zusammen mit alten.
• Legen Sie eine Manganbatterie nicht zusammen mit anderen Arten von Batterien ein.
• Setzen Sie den Fernbedienungssensor keinem direkten Sonnenlicht oder Beleuchtungsquellen aus. Andernfalls könnte es zu einer Fehlfunktion kommen.
• Wenn Sie die Fernbedienung längere Zeit nicht benutzen möchten, nehmen Sie die Batterien heraus, damit nicht durch auslaufende oder korrodierte Batterien Schäden entstehen.

Tipp

Wenn eine Fernbedienung des Verstärkers nicht mehr möglich ist, ersetzen Sie alle Batterien durch neue.

Bezeichnung und Funktion der einzelnen Teile

Vorderseite

Bezeichnung Funktion

1 POWER Mit dieser Taste wird der Verstärker ein- und ausgeschaltet.
2 Buchse AUTO CAL MIC	Hier wird zur Durchführung der Funktion Auto Calibration das mitgelieferte Optimizer-Mikrofon angeschlossen (Seite 13).
3 TONE BASS/TREBLE	Dienen zur Einstellung des BASS- und TREBLE-Pegels.Der Pegeleinstellbereich geht von -10 dB bis +10 dB.
4 Fernbedienungssensor	Empfängt die Signale von der Fernbedienung.
5 Display Hier wir der aktuelle Status der gewählten Komponente oder eine Liste wählbarer Optionen angezeigt.

Bezeichnung Funktion

6 DIRECT Kann zum Umgehen der TONE-Regelfunktion gedrückt werden, um den Ton mit linearem Frequenzverlauf zu hören. HinweisWenn Sie eine Disc im Format DTS 96/24 abspielen, sollten Sie die Funktion DIRECT auf ON setzen. Ist die Funktion DIRECT auf OFF gesetzt, wird das DTS-Signal nicht mit 48 kHz reproduziert.
7 MUTING Zur Aktivierung der Muting-Funktion.
8 Buchse PHONES	Zum Anschließen von Kopfhörern. HinweisWenn Sie Kopfhörer anschließen, werden Signale des Typs DTS 96/24 im Format DTS 48 kHz wiedergegeben.
9 SPEAKERS (OFF/A/B/A+B)	Dieser Drehschalter dient zum Auswählen der Lautsprecher: OFF (aus), A, B, A+B.

Bezeichnung Funktion

10 INPUT SELECTOR

Mit diesem Drehschalter wählen Sie die wiederzugebende Eingangsquelle.

Bezeichnung Funktion

11VOLUME Dient zum Einstellen der Lautstärke des über die Lautsprecher wiedergegebenen Tons. Der Pegeleinstellbereich geht von - dB bis +23 dB.

Rückseite

1 Anschlussfeld AUDIO INPUT/OUTPUT

L	Anschlussfeld AUDIO IN/OUT	Hier kann ein Super-Audio-CD-Player, Cassettendeck, MD-Deck oder DAT-Player u. dgl. angeschlossen werden (Seite 7).
R

② Anschlussfeld DIGITAL INPUT/OUTPUT

	KoaxialeEingangsbuchsen(COAXIAL IN)	Für den Anschlusses eines DVD-Players,Super-Audio-CD-Players usw. DieVerbindung über dieBuchsenCOAXIAL liefert eine bessereKlangqualität. (Seite8).
	Optische Ein- undAusgangsbuchse(OPTICALIN/OUT)

3 Anschlussfeld SPEAKERS

+ -	Hier werden die Lautsprecher angeschlossen (Seite 4).

4 IMPEDANCE SELECTOR

Dieser Schalter muss den verwendeten Lautsprechern gemäß auf die korrekte Impedanz eingestellt werden (Seite 5).

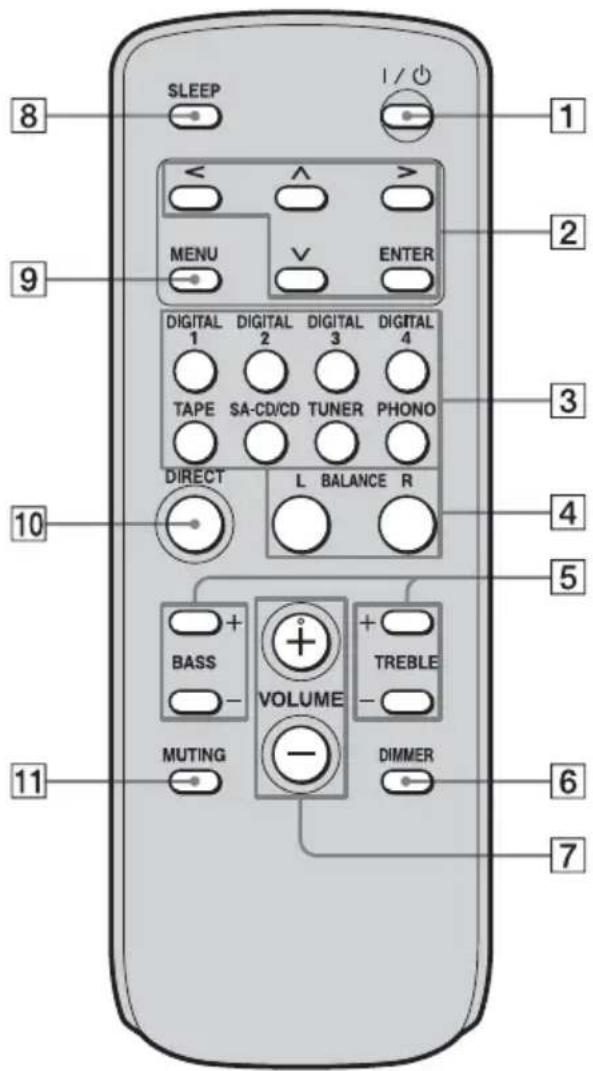

Fernbedienung

RM-AAU010

Bezeichnung Funktion

1	I/○(Ein/Bereitschaft)	Mit dieser Taste wird der Verstärker ein- und ausgeschaltet.
2	∧/∨/ENTER	Nach einem Druck auf MENU (9) dienen die Tasten ∧/∨, <und> zum Auswählen eines Parameters bzw. einer Einstellung. Eine nachfolgende Betätigung von ENTER ruft den Parameter auf bzw. legt die Einstellung fest (Seite 17).

Bezeichnung Funktion

3Eingangs-wahltasten	Durch Betätigen einer dieser Taste wird der betreffende Eingang aktiviert. Sollte der Verstärker dabei ausgeschaltet sein, schaltet er sich automatisch ein.
4BALANCE L/R	Zum Einstellen des Lautstärkengleichgewichts zwischen dem linken und rechten Lautsprecher. Die Lautstärke des linken bzw. rechten Lautsprechers kann im Bereich von 0 dB bis +20 dB verändert werden. Die Grundeinstellung ist 0 dB (Mitte).
5BASS/TREBLE +/-	Zum Einstellen der Pegel von BASS und TREBLE. Der Pegeleinstellbereich geht von -10 dB bis +10 dB.
6DIMMER Dient zur Einstellung der Displayhelligkeit.
7VOLUME +/-	Dient zum Einstellen der Lautstärke des über die Lautsprecher wiedergegebenen Tons.Der Einstellbereich geht von -∞ dB bis +23 dB.
8SLEEP Mit der Sleep-Funktion kann der Verstärker so eingestellt werden, dass er sich nach einer bestimmten Zeitdauer automatisch ausschaltet. Die wählbaren Einstellungen für die Zeit bis zum Ausschalten sind 30, 60, 90 oder 120 Minuten.
9MENU Zum Aufrufen des Menüs für spezielle Verstärkereinstellungen (Seite 17).
10DIRECT Kann zum Umgehen der TONE-Regelfunktion gedrückt werden, um den Ton mit linearem Frequenzverlauf zu hören.HinweisWenn Sie eine Disc im Format DTS 96/24 abspielen, sollten Sie die Funktion DIRECT aktivieren. Bei nicht aktivierter DIRECT-Funktion wird das DTS-Signal mit 48 kHz reproduziert.
11MUTING Zur Aktivierung der Muting-Funktion.

Konfiguration

Automatisches Kalibrieren der Einstellungen (AUTO CALIBRATION)

Mit der automatischen Kalibrierungsfunktion können folgende Parameter gemessen werden:

• Ob Lautsprecher angeschlossen sind
  • Polarität der Lautsprecher
• Entfernung der einzelnen Lautsprecher von der Hörposition
  • Lautsprecherwinkel
  • Lautsprecherpegel
• Frequenzgang

Nach Speichern der Messergebnisse können Sie den Lautsprecherpegel mit BALANCE L/R abrufen (Seite 12). Die anderen Messergebnisse werden nicht angezeigt, aber entsprechende Einstellungen werden automatisch vorgegeben.

Vor Durchführung der automatischen Kalibrierung

Bevor Sie die automatische Kalibrierung in Angriff nehmen, müssen Sie zunächst die Lautsprecher aufstellen und anschließen (Seite 4).

• Die Buchse AUTO CAL MIC ist nur für das mitgelieferte Optimizer-Mikrofon vorgesehen. Schließen Sie keine anderen Mikrofone an diese Buchse an. Dadurch könnte der Verstärker und das Mikrofon beschädigt werden.

• Der während der Kalibrierung von den Lautsprechern erzeugte Ton ist recht laut. Ändern können Sie die Lautstärke nicht. Kinder könnten erschrecken, und in abendlichen Stunden könnten die Nachbarn gestört werden.

• Führen Sie die automatische Kalibrierung in einer ruhigen Umgebung durch, um Messfehler durch Störgeräusche zu vermeiden.

• Wenn sich zwischen dem Optimizer-Mikrofon und den Lautsprechern den Schallweg störende Gegenstände befinden, arbeitet die Kalibrierung nicht einwandfrei. Entfernen Sie solche Gegenstände, um Messfehler zu vermeiden.

Hinweise

• Wenn Kopfhörer am Verstärker angeschlossen sind, arbeitet die automatische Kalibrierung nicht.
• Deaktivieren Sie die Funktion MUTING.

1 Schließen Sie das mitgelieferte Optimizer-Mikrofon an die Buchse AUTO CAL MIC an der Vorderseite an.
2 Stellen Sie das Optimizer-Mikrofon auf.

Stellen Sie das Optimizer-Mikrofon an Ihrer Hörposition auf. Verwenden Sie ein Stativ, einen Stuhl o. dgl., damit das Mikrofon sich möglichst in Ohrhöhe befindet. Richten Sie das linke Ende (L) des Optimizer-Mikrofons auf den vorderen linken und das rechte Ende (R) auf den vorderen rechten Lautsprecher.

Durchführung der automatischen Kalibrierung

1 Schalten Sie den Verstärker ein.
2 Drücken Sie MENU.
3 Drücken Sie V, um „<2-Auto Calibration>“ anzuzeigen, und drücken Sie dann ENTER, um das Menü aufzurufen.
4 Drücken Sie V, um „CAL TYPE“ anzuzeigen, und drücken Sie dann ENTER, um auf Parameterauswahl zu schalten.
5 Wählen Sie mit ∧/∨ den Parameter und drücken Sie dann ENTER, um die Auswahl zu bestätigen.

Kalibrierungstyp Erläuterung

ENGINEER Stellt die Frequenzkennliniendem Sony-Hörraumstandard gemäß ein.

FULL FLAT Führt die Messung der Frequenzen für jeden einzelnen Lautsprecher mit linearer Vorgabe durch.

6 Drücken Sie ∧, um „AUTO CAL START?“ anzuzeigen, und drücken Sie dann ENTER, um die Messung zu starten.

Die Messung beginnt nach fünf Sekunden. Ein Countdown erscheint auf der Anzeige. Während des Countdowns begeben Sie sich aus dem Messbereich, um Messfehler zu vermeiden.

7 Die Messung beginnt.

Die Messung dauert etwa 10 Sekunden. Warten Sie, bis der Messvorgang abgeschlossen ist.

Tipp

Bei Spezialautsprechern wie etwa Dipollautsprechern kann die Messung unter Umständen nicht korrekt durchgeführt werden und die automatische Kalibrierung kann versagen.

Abbrechen der automatischen Kalibrierung

Die automatische Kalibrierung wird abgebrochen, wenn Sie die Lautstärke ändern, eine andere Eingangsquelle oder ein anderes Lautsprecherpaar wählen, MUTING drücken oder Kopfhörer anschließen.

Prüfen/Speichern der Messergebnisse

1 Prüfen Sie die Messergebnisse.

Nach Abschluss der Messung erklingt ein akustisches Signal, und das Messergebnis wird auf dem Display angezeigt.

Messergebnis Display Erläuterung
Bei erfolgreich abgeschlossener Messung	COMPLETE	Weiter mit Schritt 2.
Bei fehlgeschlagener Messung	ERROR CODE XX	Siehe „Wenn Fehlercodes angezeigt werden“ (Seite 15).

2 Drücken Sie mehrmals ∧/V, um die gewünschte Option zu wählen, und bestätigen Sie dann mit ENTER.

Option Erläuterung

RETRY Führt die automatische Kalibrierung erneut durch.

SAVE EXIT Speichert die Messergebnisse und beendet die Einstellung.

WRN CHECK Zeigt eine die Messergebnisse betreffende Warnung an. Siehe „Wenn Sie „WRN CHECK“ wählen“(Seite 15).

Option Erläuterung

EXIT Beendet die Einstellung ohne Speichern der Messergebnisse.

Wenn Fehlercodes angezeigt werden

Versuchen Sie die vorgeschlagenen Abhilfemaßnahmen und führen Sie die automatische Kalibrierung erneut durch.

Fehlercode Ursache und Abhilfemaßnahme

CODE 31 SPEAKERS (OFF/A/B/A+B) ist auf OFF eingestellt. Wählen Sie A bzw. B und führen Sie die automatische Kalibrierung erneut durch. Stellen Sie SPEAKERS (OFF/A/B/A+B) auf A+B, wenn Sie eine Verbindung über Doppelverkabelung verwenden.

CODE 32 Es wurde kein Ton von den Lautsprechern erfasst. Kontrollieren Sie, ob das Optimizer-Mikrofon korrekt angeschlossen ist und führen Sie die automatische Kalibrierung erneut durch. Falls das Optimizer-Mikrofon korrekt angeschlossen ist und dennoch ein Fehlercode erscheint, kann das Kabel des Optimizer-Mikrofons beschädigt oder nicht ordnungsgemäß angeschlossen sein.

CODE 33 Es ist kein Lautsprecher angeschlossen.

CODE 34 Die Lautsprecher sind nicht vorschriftsmäßig angeordnet. Die Lautsprecher sind u. U. seitenverkehrt oder das Optimizer-Mikrofon wurde zu weit rechts oder links aufgestellt. Kontrollieren Sie die Lautsprecheranordnung.

•CODE 31

1 Stellen Sie SPEAKERS (OFF/A/B/A+B) auf A oder B und folgen Sie dann den Anweisungen in Schritt 2 von „Durchführung der automatischen Kalibrierung“.

Stellen Sie SPEAKERS (OFF/A/B/A+B) auf A+B, wenn Sie eine Verbindung über Doppelverkabelung verwenden.

•CODE 32, 33, 34

1 Beheben Sie den Fehler.
2 Drücken Sie ENTER.

„RETRY?“ erscheint.

3 Wählen Sie mit ∧/∨ „YES“ und drücken Sie dann ENTER.

Die automatische Kalibrierung wird ab Schritt 7 von „Durchführung der automatischen Kalibrierung“ neu gestartet.

Wenn Sie „WRN CHECK“ wählen

Sollten die Messergebnisse eine Warnung enthalten, wird diesbezügliche Detailinformation angezeigt.

Drücken Sie ENTER, um zu Schritt 1 von „Prüfen/Speichern der Messergebnisse“ zurückzukehren.

Warncode Erläuterung

WARNING 40 Führen Sie die automatische Kalibrierung in ruhiger Umgebung durch.Die automatische Kalibrierung ist abgeschlossen. Es lag jedoch ein hoher Geräuschpegel vor. Ein erneuter Versuch kann eine einwandfreie automatische Kalibrierung ergeben, aber die Messung arbeitet nicht in allen Umgebungen einwandfrei.

WARNING 41 Führen Sie die automatische Messung durch, wenn sie nicht durch Umgebungsgeräusch gestört wird.Der vom Optimizer-Mikrofon erfasste Tonpegel lag außerhalb des zulässigen Bereichs. Der Ton war lauter als die messbare Obergrenze.

WARNING 42 Führen Sie die automatische Messung durch, wenn sie nicht durch Umgebungsgeräusch gestört wird.Die Lautstärke des Verstärkers lag außerhalb des zulässigen Bereichs.

Warncode Erläuterung

NO WARNING Es gibt keine Warninformation.

Parameter im Menü Auto Calibration

Die Grundeinstellung ist unterstrichen.

■ AUTO CAL START? (Starten der automatischen Kalibrierung)

• MEASUREMENT COUNTDOWN Ein Countdown-Zähler zeigt die bis zum Messbeginn verbleibende Zeit von fünf Sekunden bis eine Sekunde an.

• MEASURING TONE Erscheint während der Tonmessung (TONE).

• MEASURING T.S.P. Erscheint während der TSP*-Messung.

- COMPLETE Erscheint nach erfolgreichem Abschluss des Messvorgangs. Einzelheiten zu den einzelnen Meldungen siehe „Prüfen/Speichern der Messergebnisse“ (Seite 14).

- WARNING CODE [ :4■] Erscheint, wenn die Messergebnisse eine Warnung enthalten. Einzelheiten zu den einzelnen Meldungen siehe „Prüfen/ Speichern der Messergebnisse“ (Seite 14).

• NO WARNING Es gibt keine Warninformation.

- ERROR CODE [ :3■] Erscheint, wenn Die Messung fehlgeschlagen ist. Einzelheiten zu den einzelnen Meldungen siehe „Prüfen/ Speichern der Messergebnisse“ (Seite 14).

- RETRY? Fragt Sie, ob Sie bei einer fehlgeschlagenen Messung den Messvorgang wiederholen oder ohne erneute Messung beenden möchten.

- CANCEL Erscheint, wenn Sie die automatische Kalibrierung während des Messvorgangs abbrechen.

Ein TSP-Signal ist ein extrem präzises Messsignal, das auf Impulsenergie basiert und die Messung eines breiten Frequenzspektrums in kürzester Zeit ermöglicht.

Die zur Signalmessung herangezogene Energiemenge ist wichtig, damit eine hohe Messgenauigkeit in einer normalen Umgebung eines Raums gewährleistet ist. Der Einsatz von TSP-Signalen ermöglicht eine wirkungsvolle Signalmessung.

■ CAL TYPE (Parametertyp)

• ENGINEER Stellt die Frequenzkennlinien dem Sony-Hörraumstandard gemäß ein.

• FULL FLAT Führt die Messung der Frequenzen für jeden einzelnen Lautsprecher mit linearer Vorgabe durch.

■ EQ CURVE EFFECT (Aktivierung/Deaktivierung der Messung mit Equalizer-Kennlinie)

• OFF Deaktiviert die Messung mit Equalizer-Kennlinie.

• ON Aktiviert die Messung mit Equalizer-Kennlinie. Nach Abschluss der Messung wird dieser Parameter automatisch wieder auf ON gesetzt.

Hinweise

- DTS 96/24-Signale werden als 48 kHz-Signale wiedergegeben, wenn EQ CURVE EFFECT eingeschaltet („ON“) ist. Falls Sie DTS 96/24-Signale wiedergeben, stellen Sie diese Option auf „OFF“ und die Funktion DIRECT auf „ON“ (Seite 10, 12).

- Sie können diese Einstellung vor Speichern der Messergebnisse wählen (werkseitige Einstellung).

Einstellungen für den Verstärker

Im Menü System Settings können Sie verschiedene Einstellungen zur Konfigurierung des Verstärkers festlegen.

1 Drücken Sie MENU.
2 Drücken Sie ∧, um „<1-System Settings>“ anzuzeigen, und drücken Sie dann ENTER, um das Menü aufzurufen.
3 Drücken Sie mehrmals ∧/∨, um den Parameter zu wählen, der eingestellt werden soll.
4 Rufen Sie den Parameter mit ENTER auf.
5 Drücken Sie mehrmals ∧/∨, um die gewünschte Einstellung zu wählen.
6 Drücken Sie ENTER, um die Einstellung festzulegen.
7 Wiederholen Sie Schritte 3 bis 6 für weitere Einstellungen.

So kehren Sie zum vorherigen Menüpunkt zurück

Drücken Sie <.

So verlassen Sie das Menü

Drücken Sie MENU.

Hinweis

Gewisse Parameter und Einstellungen werden möglicherweise abgeblendet (dunkel) auf dem Display angezeigt. Solche Optionen sind entweder nicht verfügbar oder Festeinstellungen, die sich nicht ändern lassen.

Parameter im Menü System Settings

Die Grundeinstellung ist unterstrichen.

■ DEC. PRIORITY (Decodierpriorität für digitale Audioeingänge)

Hier können Sie einen Eingangssignalmodus für die Buchsen DIGITAL IN festlegen.

• AUTO
Sorgt für eine automatische Umschaltung zwischen DTS, Dolby Digital oder PCM.
- PCM
PCM-Signalen wird Vorrang gegeben (um Tonunterbrechungen bei Wiedergabebeginn zu vermeiden).

Hinweis

Falls in der Einstellung „AUTO“

Tonunterbrechungen bei Eingangssignalen über die digitalen Audioeingänge auftreten (z. B. bei einer CD), wählen Sie „PCM“.

■ DUAL MONO (Zweisprachiger Ton)

Bei zweisprachigen Sendungen können Sie die Sprache wählen, die Sie hören möchten. Diese Funktion arbeitet nur bei Quellen im Format Dolby Digital.

- MAIN/SUB

Der Ton der Hauptsprache wird über den linken Lautsprecher wiedergegeben, der der Nebensprache zur gleichen Zeit über den rechten.

• MAIN

Der Ton der Hauptsprache wird wiedergegeben.

- SUB

Der Ton der Nebensprache wird wiedergegeben.

- MAIN+SUB

Die Tonsignale der Haupt- und Nebensprache werden gemischt wiedergegeben.

■ D.RANGE COMP. (Dynamikbereich-Komprimierer)

Sie können den Dynamikbereich des Soundtracks komprimieren. Dies kann beispielsweise von Nutzen sein, wenn Sie sich zu später Stunde einen Film ansehen möchten. Die Dynamikbereich-Komprimierung arbeitet nur bei Quellen im Format Dolby Digital.

• OFF

Der Dynamikbereich wird nicht komprimiert.

• STD

Der Dynamikbereich wird nach den Vorgaben des Tontechnikers komprimiert.

• MAX

Der Dynamikbereich wird drastisch komprimiert.

Tipp

Die Dynamikbereich-Komprimierung erfolgt anhand der entsprechenden, im Dolby Digital-Signal der Tonspur codierten Information. „STD“ ist die Standardeinstellung, die jedoch nur eine leichte Komprimierung bewirkt. Wir empfehlen daher die Einstellung „MAX“. Diese Einstellung sorgt für eine starke Komprimierung des Dynamikbereichs und ermöglicht damit das Betrachten von Filmen zu später Stunde mit stark verringerter Lautstärke. Im Gegensatz zu analogen Komprimierern sind die Pegel fest vorgegeben, wodurch der komprimierte Ton sehr natürlich klingt.

■ DC PHASE L. (Gleichstromphasen-Linearisierung)

Ermöglicht die Annäherung der Tieffrequenz-Phaseneigenschaften an die eines herkömmlichen Analogverstärkers.

• OFF

Es wird keine Phasenkorrektur durchgeführt.

Der Bandbreitenbereich, in dem die Phasenkorrektur erfolgt, nimmt in der Reihenfolge „LOW“, „STD“, „HIGH“ zu. Die Phasenkorrektur mit dem Parameter „B“ betont den Bassbereich.

Löschen des Verstärkerspeichers

1,2 2

1 Drücken Sie POWER, um den Verstärker auszuschalten.

2 Halten Sie POWER gedrückt, während Sie DIRECT und MUTING betätigen, um den Verstärker wieder einzuschalten.

„MEMORY CLEARING...“ wird eine Weile auf dem Display angezeigt, wonach „MEMORY CLEARED!“ erscheint. Die folgenden Einstellungen werden auf ihre Grundeinstellungen rückgesetzt.

- Alle Einstellungen in den Menüs System Settings und Auto Calibration.

Weitere Informationen

Sicherheitsmaßnahmen

Sicherheit

Sollten Fremdkörper oder Flüssigkeiten in das Gerät gelangen, ziehen Sie den Netzstecker und lassen den Verstärker dann von einer Fachwerkstatt überprüfen, bevor Sie ihn wieder benutzen.

Stromversorgung

• Vergewissern Sie sich vor der Inbetriebnahme des Verstärkers, dass die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung ist auf dem Typenschild an der Rückseite des Verstärkers angegeben.
• Das Gerät bleibt auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden, solange das Netzkabel mit der Netzsteckdose verbunden ist.
• Wird der Verstärker voraussichtlich längere Zeit nicht gebraucht, trennen Sie ihn unbedingt von der Steckdose. Ziehen Sie dazu am Netzstecker und nicht am Kabel.
• Das Netzkabel darf nur von einem qualifizierten Kundendienst ausgetauscht werden.

Wärmeentwicklung

Der Verstärker kann sich beim Betrieb stark erwärmen, was jedoch nicht als Störung ausgelegt werden sollte. Wenn der Verstärker längere Zeit mit hoher Lautstärke läuft, kann das Gehäuse oben, an den Seiten und unten heiß werden. Vermeiden Sie eine Berührung des Gehäuses, damit Sie sich nicht verbrennen.

Aufstellung

• Stellen Sie den Verstärker an einem Ort mit ausreichender Luftzufuhr auf, damit sich im Geräteinneren kein Wärmestau bildet und die Lebensdauer des Verstärkers nicht verkürzt wird.
• Stellen Sie den Verstärker nicht in der Nähe von Wärmequellen oder an Orten auf, an denen er direktem Sonnenlicht, außergewöhnlich viel Staub oder mechanischen Erschütterungen ausgesetzt ist.
• Stellen bzw. Legen Sie keine Gegenstände auf das Gehäuse, die die Belüftungsschlitze blockieren und Betriebsstörungen verursachen könnten.
• Stellen Sie den Verstärker nicht zu nahe bei Geräten wie Fernseher, Videorecorder oder Cassettendeck auf. (Falls der Verstärker in einer Anlage mit Fernseher, Videorecorder oder Cassettendeck eingesetzt und zu dicht bei einem dieser Geräte steht, kann er Rauschen oder Bildstörungen verursachen. Dies ist besonders bei Zimmerantennen ein kritischer Faktor. Wir empfehlen daher die Verwendung einer Dach- oder Außenantenne.)

Betrieb

Schalten Sie den Verstärker unbedingt aus, bevor Sie andere Geräte an ihn anschließen.

Reinigung

Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einer milden Reinigungslösung angefeuchtet haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin.

Sollten am Verstärker Probleme auftreten oder sollten Sie Fragen haben, wenden Sie sich bitte an Ihren Sony-Händler.

Störungsbehebung

Sollten am Verstärker Störungen auftreten, versuchen Sie, diese anhand der folgenden Checkliste zu beheben. Sollte die Störung bestehen bleiben, wenden Sie sich an Ihren Sony-Händler.

Ton

Es wird bei keiner Eingangsquelle Ton erzeugt, oder ein tieffquentes Brummen ist zu hören.

• Überprüfen Sie, ob die Lautsprecher und Geräte fest angeschlossen sind.
• Überprüfen Sie, ob alle Lautsprecherkabel korrekt angeschlossen sind.
• Vergewissern Sie sich, dass die Verstärker und die anderen Komponenten eingeschaltet sind.
• Vergewissern Sie sich, dass der Regler VOLUME nicht auf - dB steht.
• Vergewissern Sie sich, dass der Schalter SPEAKERS (OFF/A/B/A+B) nicht auf „OFF“ steht (Seite 10).
• Drücken Sie MUTING, um die Muting-Funktion zu deaktivieren.
• Prüfen Sie, ob Sie mit dem INPUT SELECTOR die richtige Komponente gewählt haben.
• Vergewissern Sie sich, dass keine Kopfhörer angeschlossen sind.
  • Die Schutzschaltung des Verstärkers wurde aktiviert. Schalten Sie den Verstärker aus, beseitigen Sie die Ursache für den Kurzschluss, und schalten Sie den Verstärker dann wieder ein.

Der Ton einer bestimmten Komponente wird nicht wiedergegeben.

• Prüfen Sie, ob die Komponente richtig am betreffenden Audioeingang angeschlossen ist.
• Kontrollieren Sie, ob das bzw. die Kabel der betreffenden Verbindung vollständig in die Buchsen an Verstärker und Komponente eingeführt sind.

Über einen der Lautsprecher wird kein Ton wiedergegeben.

- Schließen Sie zunächst Kopfhörer an, um zu prüfen, ob der betreffende Kanal ein Tonsignal liefert. Wenn nur ein Kanal zu hören ist, stimmt möglicherweise der Anschluss der betreffenden Komponente nicht. Prüfen Sie, ob alle Kabel vollständig in die Buchsen an Verstärker und Komponente eingeführt sind. Wenn über den Kopfhörer beide Kanäle zu hören sind, ist möglicherweise der stumme Lautsprecher nicht richtig am Verstärker angeschlossen. Prüfen Sie den Anschluss des betreffenden Lautsprechers.

- Vergewissern Sie sich im Falle einer analogen Komponente, dass beide Buchsen (L und R) verbunden sind, und nicht nur eine. Verwenden Sie ein Stereo-Audiokabel (nicht mitgeliefert).

Der Ton von links und rechts ist nicht ausgewogen oder vertauscht.

• Überprüfen Sie, ob die Lautsprecher und Geräte korrekt und fest angeschlossen sind.
• Stellen Sie die Balanceparameter passend ein, indem Sie BALANCE an der Fernbedienung drücken.

Lautes Brummen oder Störgeräusche sind zu hören.

• Überprüfen Sie, ob die Lautsprecher und Geräte fest angeschlossen sind.
  • Die Verbindungskabel dürfen sich nicht in der Nähe eines Transformators oder Motors befinden und müssen mindestens 3 Meter von einem Fernsehgerät oder von Leuchtstoffröhren entfernt sein.
• Stellen Sie das Fernsehgerät weiter entfernt von den Audiogeräten auf.
• Vergewissern Sie sich, dass Sie den Plattenspieler an der Klemme ( ) SIGNAL GND geerdet haben (wenn ein Plattenspieler angeschlossen ist).

• Die Stecker und Buchsen sind verschmutzt. Reinigen Sie sie mit einem Tuch, das Sie leicht mit Alkohol angefeuchtet haben.

Aufnahme ist nicht möglich.

• Überprüfen Sie, ob die Geräte korrekt angeschlossen sind (Seite 7, 8).
• Wählen Sie die Quellenkomponente mit dem INPUT SELECTOR (Seite 11, 12).

Fernbedienung

Die Fernbedienung funktioniert nicht.

• Richten Sie die Fernbedienung auf den Fernbedienungssensor am Verstärker.
• Zwischen der Fernbedienung und der Anlage dürfen sich keine Hindernisse befinden.
• Falls die Batterien in der Fernbedienung verbraucht sind, ersetzen Sie sie durch neue.
• Kontrollieren Sie, ob Sie mit der Fernbedienung den richtigen Eingang gewählt haben.

Fehlermeldungen

Sollte eine Betriebsstörung auftreten, erscheint auf dem Display ein zweistelliger Fehlercode. Sie können anhand dieser Meldung die Fehlerursache ausfindig machen. Richten Sie sich bei der Fehlerbehebung nach den folgenden Anweisungen. Sollte sich ein Problem nicht beseitigen lassen, wenden Sie sich an Ihren Sony-Händler.

CHECK CODE 11

Stromschwankungen in einer Lautsprecherverbindung. Schalten Sie den Verstärker aus und sehen Sie nach, ob der Kernleiter eines Kabels vielleicht den Verstärker oder eine andere Lautsprecherklemme berührt, und schalten Sie den Verstärker dann wieder ein. Vergewissern Sie sich bei einer Verbindung

über Doppelverkabelung, dass die Metallbügel an den Lautsprechern zum Kurzschließen der Hi/Lo-Anschlüsse von den Lautsprechern entfernt wurden.

CHECK CODE 12

Die Verstärkerstufe hat sich überhitzt. Vergewissern Sie sich, dass die Belüftungsschlitze nicht blockiert sind. Lassen Sie den Verstärker ausgeschaltet eine Weile stehen und schalten Sie ihn dann wieder ein. Vergewissern Sie sich bei einer Verbindung über Doppelverkabelung, dass die Metallbügel an den Lautsprechern zum Kurzschließen der Hi/Lo-Anschlüsse von den Lautsprechern entfernt wurden.

CHECK CODE 13

Die Endstufe hat sich überhitzt. Vergewissern Sie sich, dass die Belüftungsschlitze nicht blockiert sind. Lassen Sie den Verstärker ausgeschaltet eine Weile stehen und schalten Sie ihn dann wieder ein. Vergewissern Sie sich bei einer Verbindung über Doppelverkabelung, dass die Metallbügel an den Lautsprechern zum Kurzschließen der Hi/Lo-Anschlüsse von den Lautsprechern entfernt wurden.

CHECK CODE 14

Schalten Sie den Verstärker aus und sehen Sie nach, ob der Kernleiter eines Lautsprecherkabels vielleicht den Verstärker oder eine andere Lautsprecherklemme berührt.

CHECK CODE 21

Schalten Sie den Verstärker aus, kontrollieren Sie, ob die Lautsprecherkabel korrekt angeschlossen sind, und schalten Sie den Verstärker dann wieder ein. Vergewissern Sie sich bei einer Verbindung über Doppelverkabelung, dass die Metallbügel an den Lautsprechern zum Kurzschließen der Hi/Lo-Anschlüsse von den Lautsprechern entfernt wurden.

Technische Daten

Verstärker

POWER OUTPUT

Nennausgangsleistung*

8 Ohm bei 1 kHz, THD 0,7%:

110W + 110W

4 Ohm bei 1 kHz, THD 0,7%:

120 W + 120 W

Stromversorgung 230 V Wechselspannung,

50/60 Hz

* Messung unter folgenden Bedingungen:

Stromversorgung: 230 V Wechselspannung,

50/60 Hz (in europäischen

Ländern/Gebieten außer dem

Vereinigten Königreich)

240 V Wechselspannung,

50/60 Hz (im Vereinigten

Königreich und in allgemeinen

Gebieten)

Frequenzgang

PHONO RIAA-Entzerrungskurve ± 0,5 dB
TUNER, SA-CD/CD, TAPE	10 Hz - 40 kHz ± 3 dB (8 Ohm)

Eingänge (analog)

PHONO Empfindlichkeit:
	2,5 mVImpedanz: 50 kOhmRauschabstand: 86 dB(A, 20 kHz LPF)
TUNER, SA-CD/CD, TAPE	Empfindlichkeit:150 mVImpedanz: 50 kOhmRauschabstand: 96 dB(A, 20 kHz LPF)

Ausgang (analog)

TAPE Spannung: 150 mV

Impedanz: 1 kOhm

Eingänge (digital)

DIGITAL 1/2/3 Impedanz: 75 kOhmRauschabstand: 96 dB(A, 20 kHz LPF)
DIGITAL 4	Rauschabstand: 96 dB(A, 20 kHz LPF)

Ausgang (digital)

Stromversorgung 230 V Wechselspannung, 50/60 Hz (in europäischen Ländern/Gebieten außer dem Vereinigten Königreich) 240 V Wechselspannung, 50/60 Hz (im Vereinigten Königreich und in allgemeinen Gebieten)

Leistungsaufnahme 100 W

Leistungsaufnahme (im Bereitschaftszustand) 0,5 W

Netzsteckdosen 1 geschaltete, 100 W/0,4 A MAX (in europäischen Ländern/Gebieten außer dem Vereinigten Königreich)

Abmessungen 430 × 173 × 428 mm einschließlich hervorstehender Teile und Bedienelemente

Gewicht ca. 14,0 kg

Mitgeliefertes Zubehör

Bedienungsanleitung (diese Anleitung)

Optimizer-Mikrofon ECM-AC1 (1)

Netzkabel (1)

Fernbedienung RM-AAU010 (1)

R6-Batterien der Größe AA (2)

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Index

Symbole

SIGNAL GND, Klemme 7

A

Auto Calibration 13

B

BALANCE 12

C

Cassettendeck 7

CD-Player 7,8

D

DAT-Deck 8

DIMMER 12

DIRECT 10, 12

Display 10

DVD-Player/DVD-Recorder 8

F

Fehlermeldungen 21

Fernbedienung 12

Vor der Inbetriebnahme 9

|

IMPEDANCE SELECTOR 5

INPUT SELECTOR 11

L

Lautsprecher 4

M

MD-Deck 8

Menü

Auto Calibration 16

System Settings 17

MUTING 10, 12

N

Netzkabel 9

P

PHONES 10

R

Rücksetzung 18

S

Satellitentuner 8

SLEEP 12

SPEAKERS (OFF/A/B/A+B) 10

Super Audio CD-Player 7, 8

T

TONE 10

V

Verbindung über Doppelverkabelung 6

Videorecorder 7

VOLUME 11, 12

WAARSCHUWING

Technische gegevens ......22

Index 23

Aan de slag

Uitpakken

Gewicht (ong.) 14,0 kg

Meegeleverde accessoires
