BEDIENUNGSANLEITUNG UX-G45 JVC

Ziehen Sie das Netzkabel ab, um die Stromversorgung vollständig zu unterbrechen (alle Leuchten und Anzeigen erloschen). Beim Aufstellung des Gerats stellen Sie safer, dass der Stecker gut zugänglich ist. Die Taste / I STANDBY/ ON trennt in keiner Position die Stromversorgung zum Netzanschluß.

• Wenn sich das Gerät in Bereitschaftsbetrieb befindet, leuchtet die STANDBY-Leuche auf.
• Ween das Gerät eingeschaltet wird, erlischt die STANDBY-Leuchte.

Das Gerät kann über die Fernbedienung ein- und ausgeschal-tet werden.

ATTENTION - Touche 念 STANDBY/ON

Zur Verhinderung von elektrischen Schlagen, Brandgefahr, usw:

1. Keine Schrauben losen oder Abdeckungen enlfernen und das Gehäuse nicht öffnen.
2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ATTENTION

Vorsicht: Ausreichende Belüfung

Zur Vermeidung von elektrischen Schlägen, Feuer und sonstigen Schäden sollen das Gerät unter folgenden Bedingungen aufgestellt werden:

1 Vorderseite:

Hindernisfrei und gut zuganglich.

1. Seiten- und Rückwände:

Hindernisfrei in allen gegebenen Abständen (s. Abbildung).

3 Unterseite:

Die Stellfläche muß absolut eben sein. Sorgen Sie für ausreichende Luftzufuhr durch Aufstellung auf einem Stand mit mindestens 10 cm Höhe.

An der Rückseite der Anlage ist ein Geblase installiert, das zu hohen Temperatren innerhalb der Anlage vorbeugt und somit normalen Betrieb der Anlage sichereillt. Das Geblase beginnt automatisch kalte Luft von auBen anzusaugen, wenn die Lautstärke uber einen bestimmten Wert steigt.

• Blockieren Sie keine Belüftungsschlitze oder -bohrungen. (Wenn die Belüftungsöffnungen oder -locher durch eine Zeitung oder ein Tuch etc. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)
• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.
• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz.

Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.

• Setzen Sie these Gerät auf keinen Fall Regen, Feuchigkeit oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllen Objekte, z. B. Vasen, auf das Gerät gestellt werden.

ATTENTION

Dieses Symbol ist nur in der Europäischen Union gültig.

Dieses Symbol zeit an, dass das elektrische bzw. elektronische Gerät nicht als normaler Haushaltsabfall entsorgt werden soll. Stattdeilen sollen das Produkt zur fachgerechten Entsorgung, Weiterverwendung und Wiederverwertung in Übereinstimmung mit der Landesgesetzgebung einer entsprchenden Sammelstelle für das Recycling elektrischer und elektronischer Geräte zugeführten werden.

Die korrekte Entsorgung des produits dient dem Umweltschutz und verhinder mächtige Schäden für die Umwelt und die menschliche Gesundheit, welche durch unsachgemäß Behandlung des Produkts außerten können. Weitere Informationen zu Sammelstellen und dem Recycling des produits erhalten Sie bei ihrer Gemeindeverwaltung, Ihr öffentlich Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

Für die nicht fachgerechte Entsorgung dieser Abfalls können gemäß der Landesgesetzgebung Strafen ausgesoprohen werden.

(Geschäftskunden)

Wenn Sie这点 Produkt entsorgen möchten, besuchen Sieitte unsere Webseite www.jvc-europe.com, um Informationen zur Rücknahme des Produkts zu erhalten.

[Andere Länder außerhalb der Europäischen Union]

Wenn Sie这点 Produkt entsorgen möcht, halten Sie sich damit abide-itn an die entsprechenden Landesgesetze und andere Regelungen in Ihr Land zur Behandlung elektrischer und elektronischer Geräte.

VorsichtsmaBregeln 2

Wie Sie diese Anleitung lessen 3

Erste Schritte 4

Schritt 1: Auspacken 4

Schritt 2: Vorbereitung der Fernbedienung 4

Schritt 3: Herstellen von Anschlüssen. 5

Vor dem Betrieb der Anlage 8

Tägliche Bedienung - Wiedergabe 9

Rundfunkempfang 10

Wiedergabe einer Disk 11

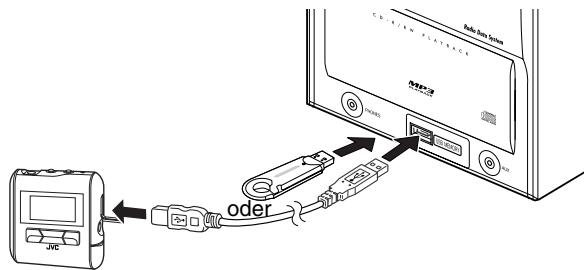

Wiedergabe aus dem USB-Speicher oder vom Digital-Audio-Player 11

Wiedergabe von anderen Geräten 13

Quick Portable Link (QP Link) 13

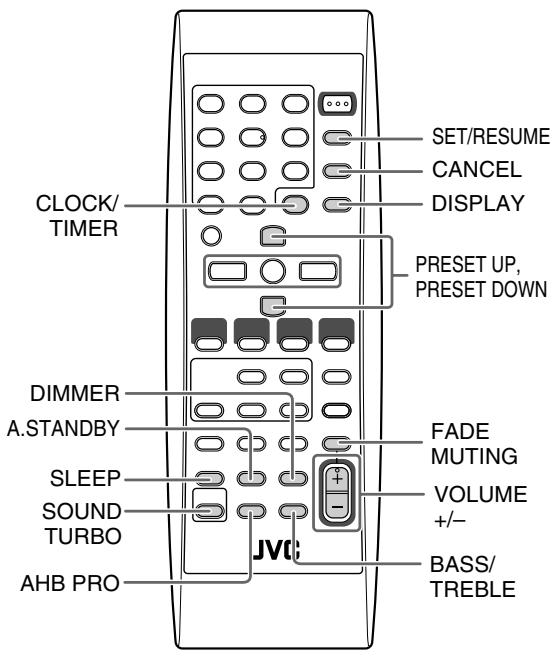

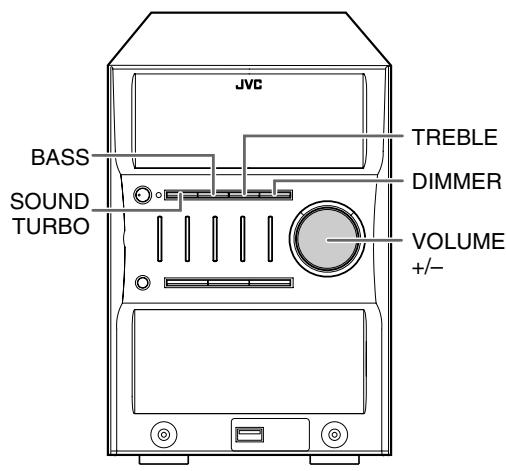

Tägliche Bedienung— Klang und andere Einstellungen 14

Einstellen der Lautstärke 14

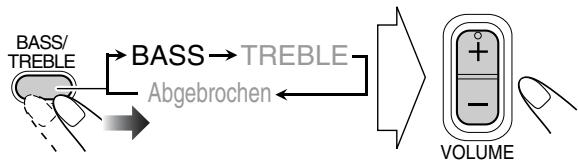

Einstellen des Klangs. 14

Anpassen der Display-Helligkeit—DIMMER 15

Einstellung der Uhr. 15

AutomatischAusschalten 16

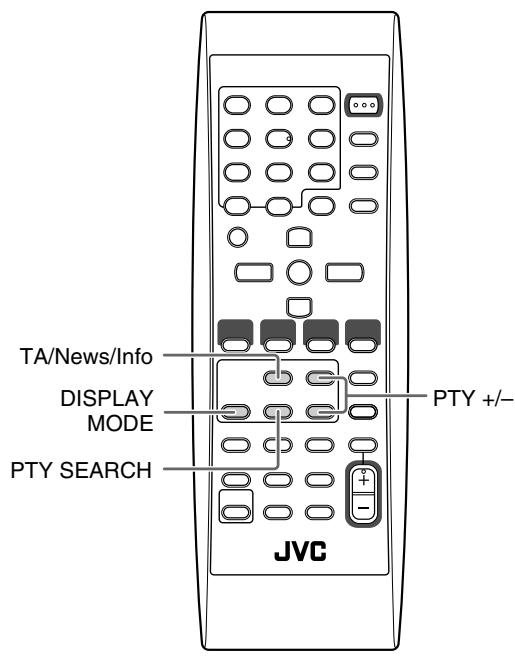

Erweiterte Radiofunktionen 17

Empfang von UKW-Sendern mit Radio Data System 17

Suchen eines Programms mit PTY-Codes 17

Kurzfristig automatisch zu einem Programm
Ihrer Wahl umschalten 18

Weitere Bedienungsvorgänge für Disk/USB Memory/DAP 19

Programmierung der Wiedergabereihenfolge Programmwiedergabe 19

Zufällige Wiedergabe—Zufallswiedergabe. 20

Wiederholt abspielen—Wiederholwiedergabe 21

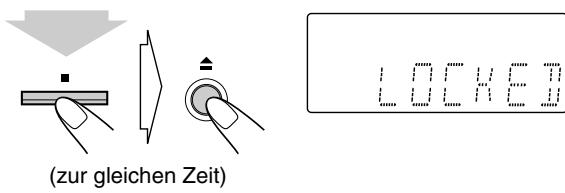

Sperre der Disk-Ausgabe—Kindersperse 21

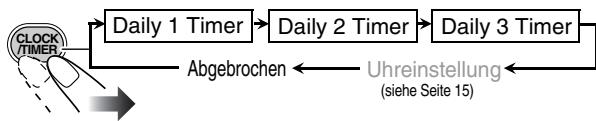

Timer-Funktionen 22

Einstellung des Timers 22

Zusätzliche Informationen 24

Weitere Informationen zu diesen System 24

Storungssuche 25

Wartung 26

Technische Daten 26

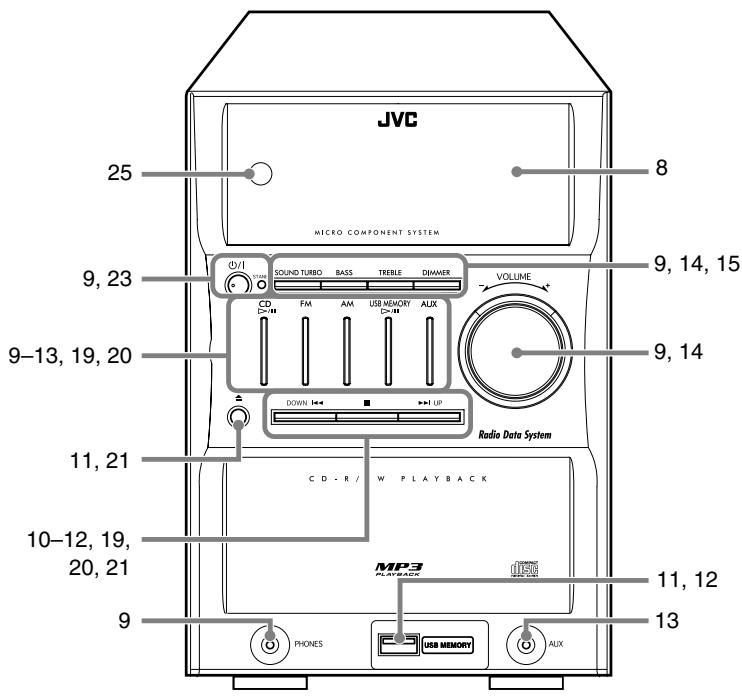

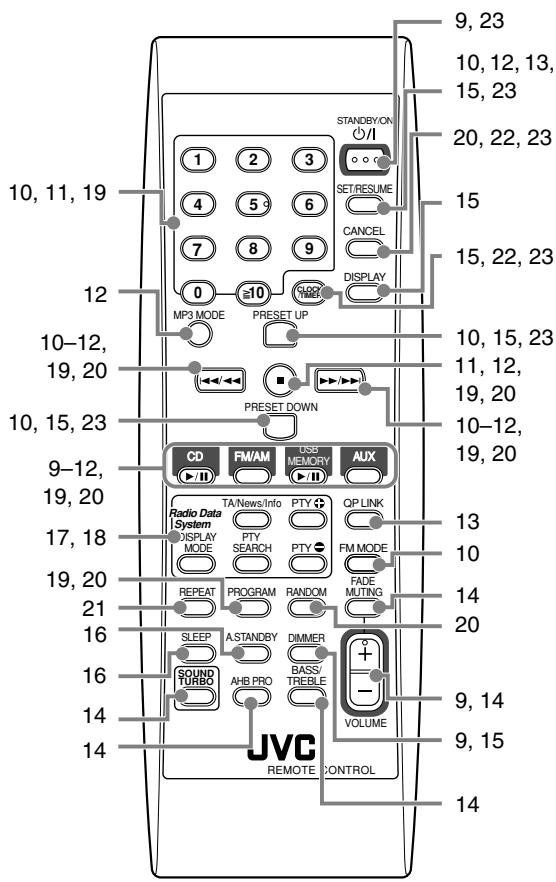

Teile-Index 27

Einleitung

Vielen Dank für den Kauf des Micro-Component-Systems von JVC.

Wir hoffen, dass es eine wertvolle Erweiterung in Ihr Lebensbereich darstellt und Ihnen jahrelang Freude bereitet.itte lessen Sie diese Anleitung sorgfaltig durch, bevor SieIhr neues Stereosystem in Betrieb nehmen.
Sie finden darin alle Informationen, die Sie fur Aufbau, Einrichtung und Betrieb des Systems benötigen.
Wenn Sie eine Frage haben, die in dieser Anleitung nicht beantwortet wird, wenden Sie sichitte an ihren Handler.

VorsichtsmaBregeln

Aufstellung

• An einem Ort aufstellen, der eben, trocken und nicht zu besteht oder zu kalt ist—zwischen 5^ und 35^ .
• Stellen Sie die Anlage an einem Ort mit ausreichender Lüftung auf, um Hitzestau in der Anlage zu vermeiden.

Stellen Sie die Anlage NICHT an einem Ort in der Höhe von Hitzequellen oder an einem Ort auf, der direktem Sonnenlicht, starkem Staub oder Vibration ausgesetzt ist.

• Lassen Sie ausreichenden Abstand zwischen der Anlage und dem Fernsehgerät.
• Halten Sie die Laufsprecher vom Fernsehgerät fern, um Störungen mit den Fernsehgerät zu vermeiden.

Betriebsstromquellen

• Beim Trennen der Anlage von der Wandsteckdoseziehen Sie immer am Stecker und nicht Netzkabel.

Berühren Sie das Netzkabel NICTH mit nassen Händen.

Feuchtigkeitskondensation

Feuchtgkeitskondensation auf den Linsen in der Anlage kann sich in den folgenden Fälle bilden:

• Beim starken Aufheizen eines Raums
• In einem feuchten Raum
• Wenn die Anlage direkt von einem kalten an einem warmen Ort gebracht wird In diesen Fall kann eine Fehlfunktion in der Anlage auftenen. In diesen Falllassen Sie die Anlage einige Stunden lang stehen, bis die Feuchtigkeit verdampf,ziehen Sie den Netzstecker ab und steken Sie ihn erneut ein.

Interne Hitze

• Ein Kuhlgeblase ist an der Rückseite angebracht, um Hitzestau im Inneren des Hauptgerät zu verhindern (siehe Seite G-2)

Zur Sicherheit müssen Sie folgende Punkte beachten:

• Stellen Sie sicher, dass für gute Lüftung um das Hauptgerät gesorgt ist. Durch schlechte Lüftung kann Überhitzung und Beschädigung des Systems verursacht werden.
• NICHT das Kuhlgeblase und die Lüftungsschlitze oder -locher blockieren. Wenn diese durch z.B. eine Zeitung oder einen Tuch blockiert sind, kann die Hitze nicht aus dem Gerät entweichen.

Sonstige

• Falls Metallgegenstände oder Flüssigkeiten in die Anlage geraten, ziehen Sie den Netzstecker ab und wenden sich an ihren Fachhändler, bevor Sie weitere Maßnahmen treffen.

Zerlegen die Anlage NICT; im Inneren befinden sich keine vom Anwender zu wartenden Teile.

• Wenn Sie diese Anlage über längerere Zeit verwenden,ziehen Sie den Netzstecker von der Steckdose ab.

Fall etwas schief Goes, ziehen Sie den Netzstecker ab und wenden sich an ihren Fachhändler.

Wie Sie diese Anleitung lesen

Um diese Anleitung so einfach und leichtverständlich wie möglich zu halten, haben wir folgenden Format verwendet:

• Tasten und Bedienungsvorgänge werden erklär, wie in der Tabelle unter gezeigt. In dieser Anleitung werden in erster Linie die Bedienungsschritte mit der Fernbedienung erklär; Sie konnen jeweils die Tasten und Regler am Hauptgerät verwenden, sofern diese die gleichen (oder ähnliche) Bezeichnungen und Kennzeichnungen/TRagen.
• Einige zugehörige Tipps und Hinweise werden später in den Abschnitten „Weitere Informationen zu dieser System" und „Störungssuche" gegeben, aber nicht im gleichen Abschnitt, wo die Bedienungsschritte erklärten. Wenn Sie mehr über die Funktionen wissen wollen oder wenn Zweifel an den Funktionen besteht, gehen Sie zu den betreffenden Abschnitten und schlagen Dort die Antwarten nach.

	Zeigt an, dass Sie die Taste kurz drücken.
	Zeigt an, dass Sie die Taste kurz und wiederholt drücken, bis die gewünschte Option gewählt ist.
	Zeigt an, dass Sie die Taste kurz drücken.
2 Sek.	Zeigt an, dass Sie die Taste für eine gegebene Sekundenzahl gedrückt halten. • Die Zahl im Pfeil zeigt die Länge des Drückens an (in thisem Beispiel 2 Sekunden). • Wenn sich keine Zahl im Pfeil befindet, halten Sie die Taste gedrückt bis der gesamte Vorgang beendet ist oder das gewünschte Ergebnis erhalten wurde.
	Zeigt an, dass Sie den Regler in die angegebene Richtung(en) drehen.

Remote ONLY	Zeigt an, dass dieser Vorgang nur über die Fernbedienung möglich ist.
Main Unit ONLY	Zeigt an, dass dieser Vorgang nur über die Tasten und Regler am Hauptgerät möglich ist.

Schritt 1:Die Packung öffnen und die Zubehörteile prufen.

Schritt 2:Die Fernbedienung vorbereiten.

Schritt 3: Die Verbindungen zu den Komponenten wie AM/UKW-Antennen, Laufsprechern usw. (siehe Seiten 5 bis 7).

SchlieBlich den Netzstecker einstecken.

Jetzt konnen Sie die Anlage bedieren.

Schritt 1: Auspacken

Nach dem Auspacken prufen Sie, ob die folgenden Antikel vorhanden sind. Die Zahl in Klammern zeigt die Anzahl jeder mitgelieferten Stücks an.

UKW-Antenne (1)
AM-Rahmenantenne (1)
Fernbedienung (1)
- Batterien (2)

Falls ein Anteil fehlt, wenden Sie sich sofort an ihren Fachhändler.

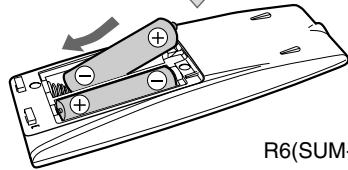

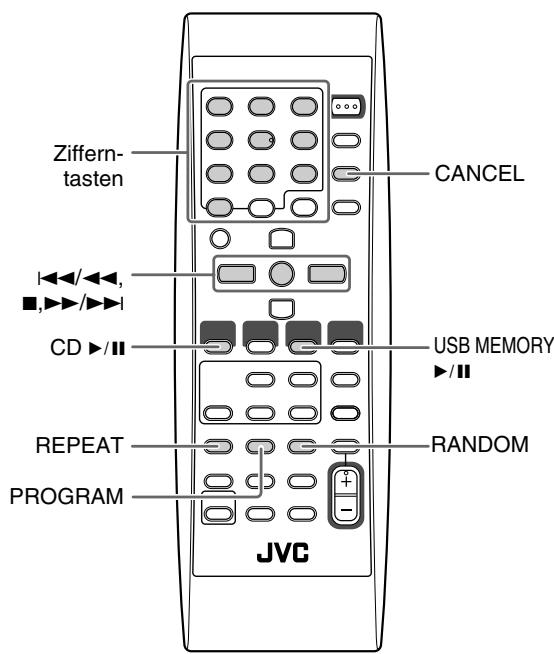

Schritt 2: Vorbereitung der Fernbedienung

Legen Sie Batterien in die Fernbedienung unter Beachtung der richtigen Polung (+ und -) ein.

1

2

R6(SUM-3)/AA(15F)

3

• Verwenden Sie NICHT alte und neue Batterien gemischt.
• Verwenden Sie NICHT verschiedene Batteriesorten gemischt.
• Setzen Sie Batterien NICHT Hitze oder Flammen aus.
• Lassen Sie Batterien NICHT im Batteriefach, wenn Sie die Fernbedienung über langere Zeit nicht verwenden.

Andernfalls kann die Fernbedienung durch austretende Batteriesäure beschädigt werden.

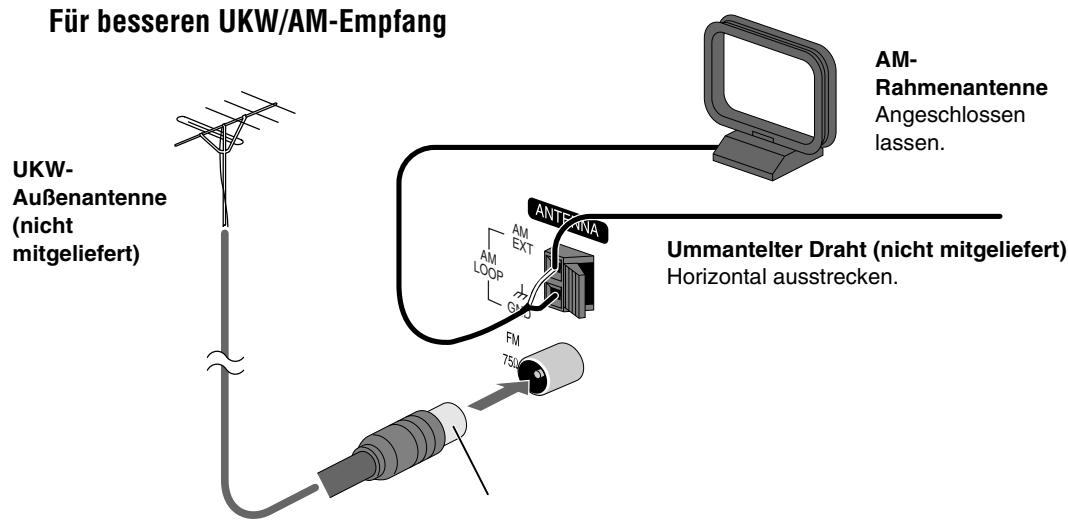

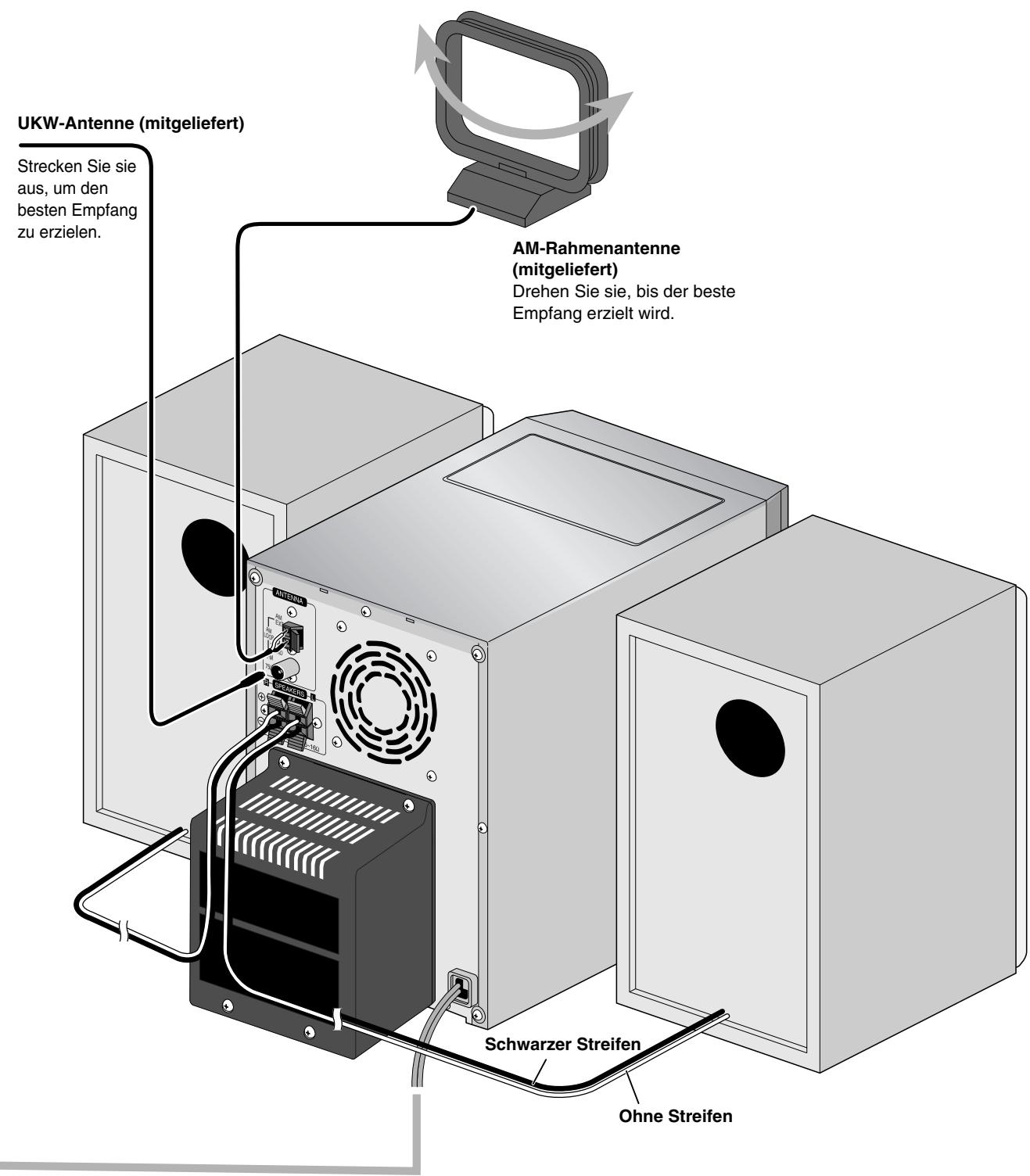

Schritt 3: Herstellen von Anschlüssen

Wenn Sie detailliertere Information benötigen, siehe Seite 7.

Naheres zum Anschluss externer Geräte siehe Seite 13.

Abbildungen der Eingangs-/Ausgangsanschlüsse unter stellen typische Beispiele dar.

Wenn Sie andere Komponenten anschlieben, beachten Sie auch deren Bedienungsanleitungen, da die auf dem Gerät aufgedruckten Anschlussbezeichnungen an der Rückseite je nach Gerät unterschied sein konnen.

Schalten Sie alle Komponenten vor dem Herstellen von Anschlüssen aus.

Trennen Sie die mitgelieferte UKW-Antenne ab, und schreiben Sie eine UKW-Außenantenne mit einem 75 Ω-Draht mit Koaxialstecker (IEC oder DIN45325) an.

An eine Wandsteckdose

Stecken Sie den Netzstecker erst ein, nachdem alle

Verbindungen hergestellt sind.

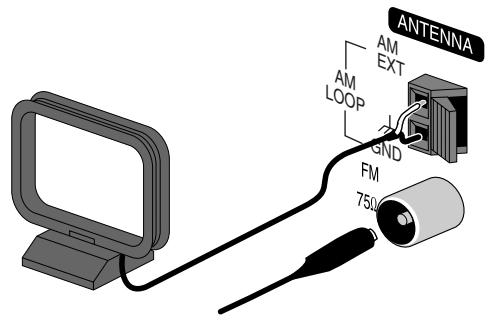

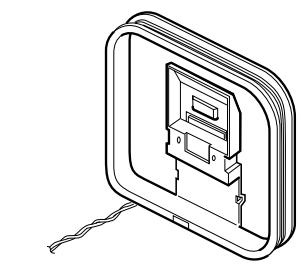

Zum Montieren und Anschlieben der AM-Rahmenantenne

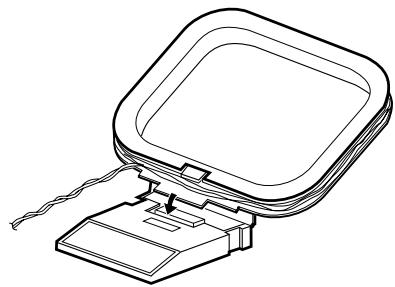

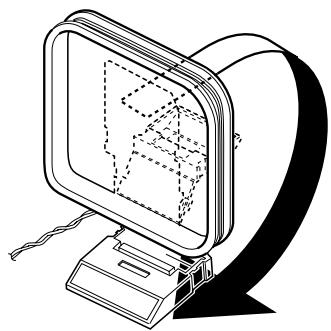

Zum Montieren der AM-Rahmenantenne

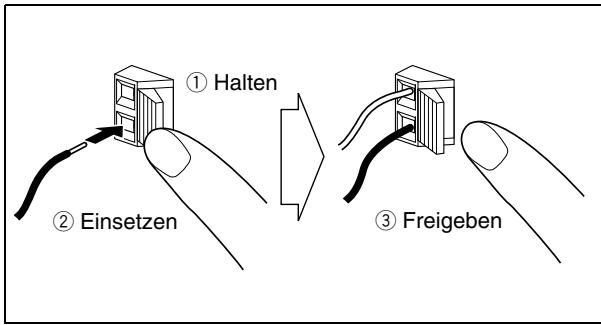

Zum Anschlieben der AM-Rahmenantenne

Stellen Sie sicher, dass der Draht richtig angeschlossen wird: Das weiß Ende an AM EXT, das schwarze Ende an GND.

• Wenn der AM-Rahmenantennendraht oder die Lautsprecherkabel mit Vinyl isoliert sind, isolieren Sie die Spitze des Antennendrafts durch Drehen des Vinyls ab.
• Stellen Sie sicher, dass die Antennenleiter nicht andere Klemmen, Verbindungskabel oder Netzkabel berühren. Halten Sie außer dem die Antennen von Metalteilen der Anlage, Verbindungskabeln und dem Netzkabel fern. Dadurch kann schlechter Empfang verursacht werden.

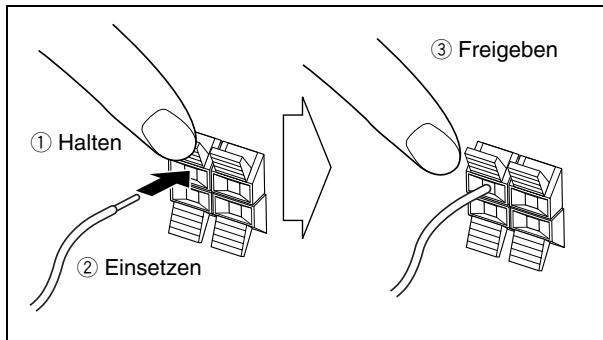

Zum Anschlieben der Laufsprecherkabel

Stellen Sie sicher, dass beiden Laufsprecher richtig und fest angeschlossen sind.

Beim Anschlieben der Laufsprecherkabel acht den Sie auf richtige Polung der Laufsprecherklemmen: Das Kabel mit schwarzem Streifen an (-) , das Kabel ohne Streifen an (+) .

• NICHT mehr als einen Laufsprecher an jeder Klemme anschließen.
• NICTZulassen,dass der Leiter der Lautsprecherkabel metallische Teile der Anlage berührt.

Vor dem Betrieb der Anlage

Die Anzeigen im Display teilen dem Anwender bei der Bedienung nützliche Informationen mit.

Vor dem Betrieb der Anlage machen Sie sich mit der Bedeutung der aufleuchtenden Anzeigen im Display vertraut.

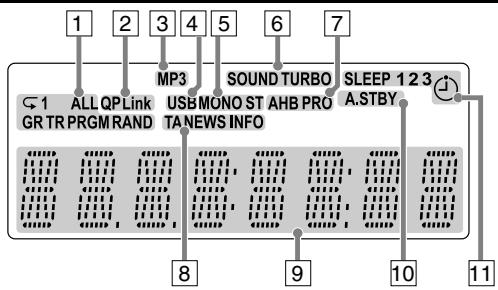

Anzeigen im Hauptdisplay

• Wahlend des Rundfunkempfangs:

• Beim Wahlen von „AUX“:

• Wahlend der Wiedergabe einer CD:

• Wahlend der Wiedergabe einer MP3*:

• Bei Auswahl von USB MEMORY:

Aktuelle Titelnummer Vergangene Spielzeit

• Wahlend die Disk-Wiedergabe

Wenn RESUME eingeschaltet ist (ON), wird RESUME im Display angezeigt. Dies ist auch dann der Fall, wenn USB Memory oder der DAP gestopt ist.

CD:
MP3:

• Wahlend eim Modus „TRACK“:

• Wahlend im Modus „GROUP“:

• Bei Beginn der Wiedergabe einer MP3-Disk erscheinen Titelnummer, Titelname (und ID3-Tag), bevor die verflossene Spielzeit erscheint.

Wiedergabemodus-Anzeigen

• RAND (random): Leuchtet auf, wenn die Zufallswiedergabe aktiviert ist.
• PRGM (Programm): Leuchtet auf, wenn Programmwiedergabe aktiviert ist.
• : Leuchtet auf, wenn Wiederholwiedergabe aktiviert ist.

-1: Wiederholt das Stück.
- ALL: Wiederholt alle Titel.
-GR: Wiederholt alle Titel in der ausgewählten Gruppe (nur MP3).

QP-Link-Anzeige

Leuchtet, wenn QP Link aktiviert ist.

MP3-Anzeige

• Leuchtet, wenn eine MP3-Datei erkannt wird.

4 USB-Anzeige

• Leuchtet, wenn USB MEMORY ausgewähl ist.

5UKW-Empfangsanzeigen

• MONO: Leuchtet auf, während der UKW-Mono-Empfangsmodus aktiviert ist.
• ST (Stereo): Leuchtet, während ein UKW-Sender mit ausreichender Signalstarke abgestimmt ist.

6 SOUND TURBO-Anzeige

• Leuchtet auf, wenn die SOUND TURBO aktiviert ist (siehe Seite 14).

7AHB PRO (Active Hyper Bass Pro) Anzeige

• Leuchtet auf, wenn die AHB PRO aktiviert ist.

8 TA/Programmtyp (PTY)-Anzeige

-TA/News/Info: leuchtet auf, um den aktuell gewählten Programmtyp für PTY-Standby-Empfang anzuzeigen.
-TA/News/Info: blinkt, wenn ein Programm automatisch mit PTY-Standby-Empfang abgestimmt ist.

Hauptdisplay

A.STBY-Anzeige (Auto Standby)

• Leuchtet auf, wenn Auto-Standby aktiviert ist.
• Blinkt, wenn die Disk-Wiedergabe mit aktiviertem Auto-Standby stoppt.

11 Timer-Anzeigen

• : Leuchtet, wenn der Täglich-Timer im Standby-Betrieb ist; blinkt während er aktiviert ist.
• 1/2/3: Leuchtet auf, wenn ein Täglich-Timer (1, 2 oder 3) im Standby-Betrieb ist; blinkt während der Voreinstellung und wenn aktiv.
• SLEEP: Leuchtet auf, wenn der Einschlaf-Timer aktiviert ist.

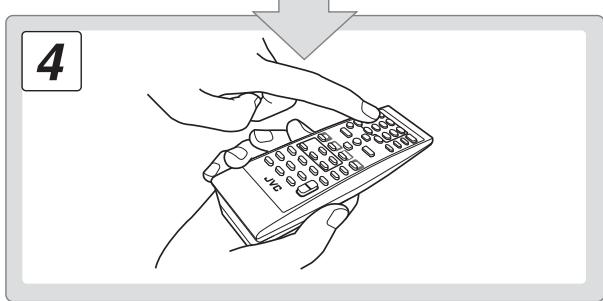

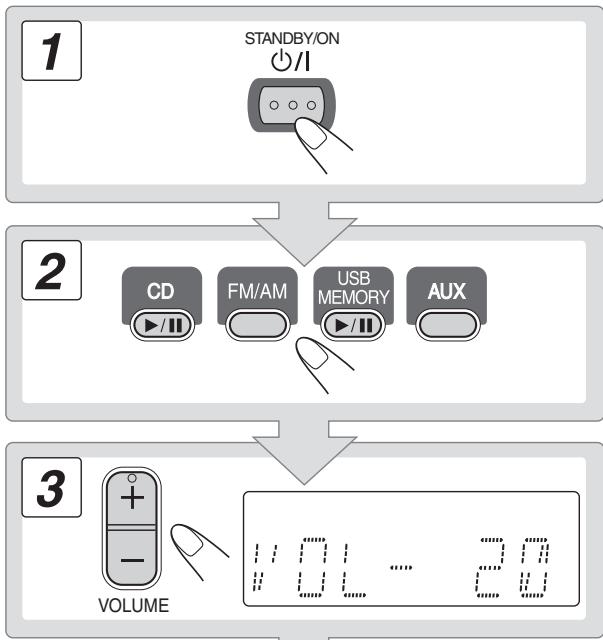

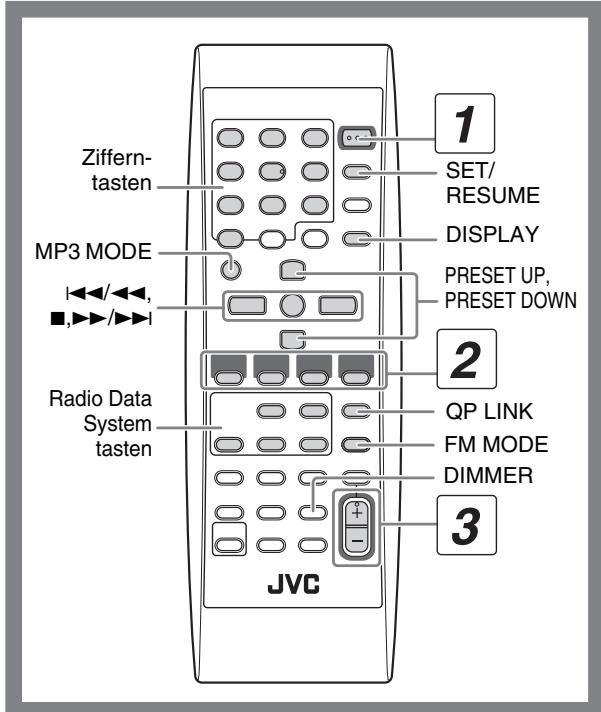

Tägliche Bedienung – Wiedergabe

1 Schalten Sie das Gerät ein.

Das Limpchen STANDBY am Gerät leuchtet auf.

• Ohne Drücken von STANDBY/ON / schaltet die Anlage durch Drücken einer der Quellenwahltasten im nachsten Schritt ein.

2 Wahlen Sie die Quelle.

Die Wiedergabe startet automatisch, wenn die gewählte Quelle startbereit ist.

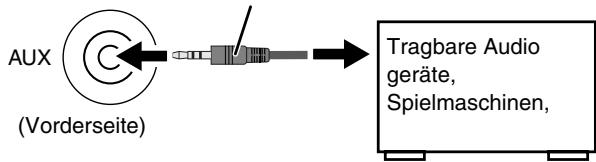

- Wenn Sie AUX drücken, startet die Wiedergabequelle am externen Gerät.

3 Stellen Sie die Lautstärke ein.

4 Regeln Sie die Ziellautstärke wie später erklärart.

Zum Ausschalten der Anlage (auf Standby)

STANDBY/ON

Das Limpchen STANDBY am Gerät leuchtet auf.

• Eine geringe Menge Strom wird immer verbraucht, auch im Standby-Betrieb.

Ausschalten der Uhranzeige zum Stromsparen

Bei ausgeschalteter Anlage...

• Drücken Sie die Taste erneut, um die Uhrzeit anzuzeigen.

Für ungestörtes Hören

Schlieben Sie ein Paar Kopfhörer an die Buchse PHONES am Hauptgerät an.Jetzt kommt kein Ton mehr von den Lautsprechnern. Stellen Sie die Lautstärke immer niedrig, bevor Sie Kopfhörer anschlieben oder aufsetzen.
- Durch Abtrennen der Kopfhörer werden die Kopfhörer erneut aktiviert.

Schalten Sie die Anlage NICTH bei sehr hoch eingestellter Lautstärke aus (auf Standby); andernfalls kann der plötzlich einsetzende laute Ton Ihr Gehör, die Lautsprecher und/oder die Kopfhörer beschädigen, wenn die Anlage ein- oder auf Wiedergabe geschaltet wird.

Rundfunkempfang

Wahlen des Wellenbereichs (UKW oder AM)

Sie können die gleichen Funktionen auch mit den Tasten FM oder AM an der Anlage bedieren.

So stellen Sie Sender ein

Während UKW (FM) oder AM gewählt ist...

Fernbedienung:	Hauptgerät:
1 Sek.	1 Sek.

Die Frequenz beginn't im Display weiterzuschalten.

Wenn ein Sender (eine Frequenz) mit ausreichender Signalstarke abgestimmmt ist, bleibt der Frenzlauf stehen.

• Wenn Sie die Taste wiederholt drücken, schaltet die Frequenz in Einzelschritten um.

Zum Stoppen des manuellen Suchlaufs drücken Sie eine der Tasten.

Wenn der empfangene UKW-Sender schwer zu hören ist

MONO:

Der Empfang wird verbessert, obwohl der Stereoeffekt verloren gehen. Die MONO-Anzeige leuchtet auf.

STEREO:

Wahlen Sie im Normalbetrieb diese Einstellung. Der Stereoeffekt wird wieder hergestellt.

Zum Eingaben von Festsendern

Sie konnen die 30 UKW- und 15 AM-Festsender eingeben.

1 Stimmen Sie einen als Festsender einzugeben gewünschten Sender ab.
2 Aktivieren Sie den Festsendernummer-Eingabemodus.

• Beenden Sie den folgenden Vorgang, während die Anzeige im Display blinkt.

3 Wahlen Sie eine Festsendernummer für den gespeicherten Sender.

Beispiele:

Zur Wahl der Festsendernummer 5 drucken Sie 5.

Zur Wahl der Festsendernummer 15 drucken Si≥ 10 1 5

Zur Wahl der Festsendernummer 30 drucken Si≥ 10 3 0

• Sie können auch die Tasten PRESET UP/PRESET DOWN verwenden.

4 Speichern Sie den Sender.

memo

• Wenn Sie einen auf MONO gestellten Sender speichern, wird dieser zusammen mit der MONO-Einstellung gespeichert.

So stellen Sie einen Festsender ein

1 Wahlen Sie das gewünschte Frequenzband (UKW oder AM).

2 Wahlen Sie eine Festsendernummer für den gespeicherten Sender.

• Sie können auch der Regler PRESET UP oder PRESET DOWN.

Wiedergabe einer Disk

These Anlage kann die folgenden Disks abspielen — normale CD und CD-R/CD-RW (bespielt entweder im Audio-CD-Format oder im MP3-Format).

Art der Disk	Symbol (Logo)
Audio CD	COMPACT DISC DIGITAL AUDIO
CD-R	COMPACT DISC DIGITAL AUDIO RECORDING
CD-RW	COMPACT DISC DIGITAL AUDIO (HeWrttable)

- Achtung bei DualDisc-Wiedergabe

Die Nicht-DVD-Seite einer „DualDisc“ entspricht nicht dem „Compact Disc Digital Audio“-Standard. Deshalb wird die Verwendung der Nicht-DVD-Seite einer DualDisc auf diesen Produkt nicht empfohlen.

Zum Einsetzen einer Disk

Sie können Disks setzen, während eine andere Quelle wiedergegeben wird.

Zum Schlieben des Disk-Fachs drücken Sie erneut.

• Wahlrend das Disk-Fach geöffnet ist, wird durch Drücken von CD▶/■ das Fach geschlossen und die Wiedergabe gestartet.

Zum Start:	Zum Pausieren:	Zum Stoppen:
CD ▶▶U	CD ▶▶U Zum Freigegeben erneut drücken.

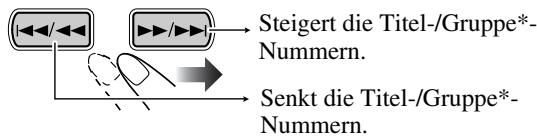

Zum Wahlen von Titel/Gruppe*

• Nähres zur Gruppenwahl siehe „Für MP3-Wiedergabe“ auf Seite 12.

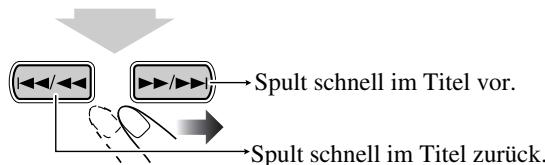

Zum Aufsuchen eines bestimmten Abschnitts

Während der Wiedergabe einer Disk drücken und halten Sie diese Taste, bis der gewünschte Abschnitt erreicht ist.

Wenn diese Funktion bei MP3-Signalquellen ausgeführrt wird, wird kein Ton ausgegeben.

Zum direkten Aufsuchen eines Titels und Starten der Wiedergabe

Beispiele:

Zur Wahl von Titelnummer 5 drücken Sie 5.

Zur Wahl von Titelnummer 15 drücken Sie≥ 10 1 5

Zur Wahl von Titelnummer 30 drücken Sie ≥ 10 3 0

(Bei MP3-Quellen mit 100 oder mehr Titeln)

Zur Wahl von Titelnummer 125 drücken Sie zweimal ≥ 10 1 2 5

• Bei bis zu 99 Titeln können Sie ≥ 10 zweimal drücken, um in den Zustand vor dem Drücken von ≥ 10 zurück zu gelangen.

Wiedergabe aus dem USB-Speicher oder vom Digital-Audio-Player

Das System besitzt einen Anschluss namens USB MEMORY an der Vorderseite. Sie können ihren USB-Speicher oder Digital-Audio-Player (DAP) an dieser Buchse anschließen und das Tonsignal Ihres USB-Speichers oder DAPGENIEBEN.

• Bedenken Sie, dass Sie kein Signal oder Daten von diesen System an ihren USB-Speicher oder DAP aus送给 können.

WICHTIG

• Stellen Sie immer die Lautstärke auf „VOL MIN“ ein, wenn andere Geräte angeschlossen oder abgetrennt werden.
• Schlieben Sie den USB-Speicher oder DAP direkt an der Vorderseite des Gerätes an. Der Anschluss über einen USB-Hub kann zu Fehlfunktion führen.
• Es können USB-Speichergeräte und DAPs angeschlossen werden, die mit der Geräteklasse der USB-Massenspeicherung kompatibel sind.
• Einige DAPs sind nicht mit diesen Gerät kompatibel.
• Mit speziellen Verfahren kodierte oder verschlüsselte Titel können auf thisem System nicht abgespielt werden. Es wird nur MP3 unterstützt.

Anschließlich des USB-Speichers oder DAP

Verbinden Sie den DAP mit dem System über das mit dem DAP geleiferte USB-Kabel.

• Verwenden Sie ein USB-Kabel mit einem systemseitigen Stecker der „Serie A“.
• Beim Abziehen des USB-Speichers oder DAPs stellen Sieitte sicher, dass die Wiedergabe beendet und das System sich in gestopptem Zustand befindet.

Wiedergabe des Tons vom USB-Spe3icher oder DAP

Zum Starten:

Zum
Stoppen:

Die USB-Anzeige im Display leuchtet, während USB MEMORY ausgewähl ist.

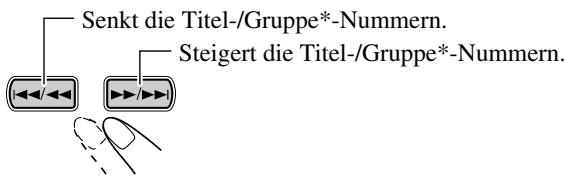

Zum Wahlen eines Titels / einer Gruppe*

• Nähres zur Gruppenwahl siehe „Für MP3-Wiedergabe“ weiter unter.

Wiedergabe von Audio-CD/MP3/USB Memory/DAP fortsetzen

Wenn Sie während der Wiedergabe drücken, wird die Stelle des Titels, an dem Sie die Wiedergabe gestoptt hatten, vom Gerät gespeichert.

Indem Sie CD /I oder USB MEMORY /I drucken, können Sie die Wiedergabe von dem Punkt an fortsetzen, an dem Sie die Wiedergabe gestoppt hatten.

Aktivierung der Fortsetzung der Wiedergabe

Wenn die Signalquelle CD oder USB MEMORY ist...

memo

• Wenn Sie drücken oder den USB-Speicher/DAP abziehen, wird die gespeicherte Wiedergabeposition gelöscht.
• Um bei aktivierter Wiedergabefortsetzung wieder beim ersten Titel zu starten, drücken Sie zweimal während der Wiedergabe und drücken Sie dann CD▶/■ oder USB MEMORY▶/■.

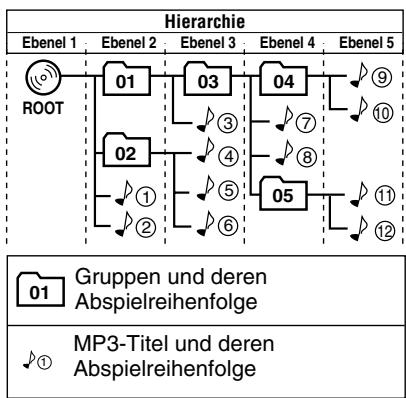

Für MP3-Wiedergabe

Entspruchend dem MP3-Wiedergabemodus fungieren |▶/▶/▶▶/▶▶ oder die Zifferntasten für die Gruppenwahl oder Musikstückwahl.

Beispiele:

Wenn der MP3-Wiedergabemodus „GROUP“ ist.

GR (Gruppe)-Anzeige

Gesamt-Gruppenzahl

Gesamt-Stückzahl

Sie können den MP3-Wiedergabemodus wechseln, indem Sie MP3 MODE drucken.

• Bei jedem Drucken der Taste schaltet der MP3-Wiedergabemodus wie folgt um:

MP3 MODE

TRACK GROUP

TRACK:

• Nur Stücke werden erkannt (Gruppen werden ignoriert).
  und die Ziffernstaten fungieren für die Titelauswahl bei MP3-Disks.

GROUP:

• Sowohl Gruppen als auch Titel werden erkannt.
• und die Ziffertastern fängieren für die Gruppenauswahl bei MP3-Disks.
  Zifferntastens fungieren zur Wahl der Titelnummer innerhalb der Gruppe.

Wiedergabe von anderen Geräten

Zum Anschlieben von anderen Geräten

Durch Verwendung eines Stereo-Ministeckerkabels (nicht mitgeliefert) können Sie Geräte mit Analog-Audioausgangsbuchsen wie einen Digital-Audio-Player oder ein Fernsehgerät usw. anschließen.

Stereo-Ministeckerkabel (nicht mitgeliefert)

Wenn der Audioausgang am anderen Gerät nicht auf Stereo-Ministecker ausgelegt ist,

verwenden Sie einen Steckeradapter, um den Stereominstecker in die entsprechende Buchse stecken zu konnen. Lesen Sie die Bedienungsanleitungen der anderen Geräte.

WICHTIG

• Immer die Lautstärke auf „VOL-MIN“ stellen, wenn andere Geräte angeschlossen oder abgetrennt werden.

Einstellung des Toneingangspegels von anderen Geräten

Sie können den Toneingangspegel angeschlossener Geräte nachregeln, falls das empfangene Signal zu schwach oder zu stark ist.

1 Wahlen Sie AUX als Signalquelle.

2 Stellen Sie den Eingangspegel ein.

AUX LVL 1: Normaler Eingangspegel (Werkseinstellung).

Geeignet fur Geräte mit geringem Ausgangspegel (z. B. ein mobiles Audiogerät).

AUX LVL 2: Abgesenkter Eingangspegel.
Geeignet für Geräte mit hohem
Ausgangspegel (z. B. einem DVD-Spieler).

memo

• Wenn Sie meinen, dass der Ausgangspiegel des externen Geräts hoch ist, wahlen Sie AUX LVL2.

Quick Portable Link (QP Link)

Wenn Sie andere Geräte an der AUX-Buchse anschließen, z. B. einen Digital-Audio-Player, und diese abspielten, schaltet das Gerät automatisch auf AUX um.

Die Anzeige QP Link leuchtet, während QP Link aktiviert ist.

Wenn QP Link aktiviert ist...

• Wenn ein Audio-Signal am AUX-Eingang empfangen wird, und die Anlage wird eingeschaltet, schaltet das Gerät automatisch auf AUX.
• Wenn ein Audio-Signal am AUX-Eingang empfangen wird, und die Anlage ist im Bereitschaftsmodus, schaltet sich das Gerät automatisch ein und das Signal ist zu horen.
• Sie können die Signalquelle nicht umschalten, so lange am AUX-Eingang ein Signal empfangen wird. Wenn Sie versuchen, eine andere Signalquelle auszuwahlen, blinkt die Anzeige QP Link mehrfach.

memo

• Während die Wiedergabe auf dem externen Audio-Gerät lauft, schaltet QP Link das System auch dann ein, wenn der Einschlaf-Timer oder Sie selbst das System auf Bereitschaft geschelt haben. Schalten Sie in thisem Fall QP Link aus, oder stoppen Sie die Wiedergabe an dem Gerät, das an der AUX-Buchse angeschlossen ist.
• Wenn das an der AUX-Buchse empfangene Audio-Signal zu schwach ist, schaltet das Gerät nicht auf AUX um.
• Die Signalquelle schaltet dazu je nach abgespieltem Musikmaterial eventuell nicht auf AUX um.
• Es dauert ein oder zwei Sekunden, bis die Signalquelle auf AUX umschaltet, nachdem ein Digital-Audio-Player gestartet wurde und ein Signal ausgibt. Das liegt daran, dass das System eine Weile bestehtigt, um das Signal von dem externen Gerät zu erkennen.
• QP Link Funktioniert nicht, wenn die Uhranzeige für den Bereitschaftsmodus ausgeschaltet wird.

Tägliche Bedienung—Klang und andere Einstellungen

Fernbedienung

Hauptgerat

Einstellen der Lautstärke

Sie können den Lautstärkepegel von 0 (VOL-MIN) bis 31 (VOL-MAX) einstehen.

Fernbedienung:	Hauptgerät:
VOLUME	VOLUME

Zum kurzzeitigen Senken der Lautstärke

Zum Wiederherstellen der Lautstärke drücken Sie die Taste erneut, oder stellen den Lautstärkepegel ein.

Einstellen des Klangs

Zur Betonung des Klangs—SOUND TURBO

These Funktion betont den Klang.

Zur Verstärkung des Tiefenklangs —AHB PRO

Sie können den Basston verstärken, um reiche, volle Tiefen bei niedriger Lautstärke zu bewahren.

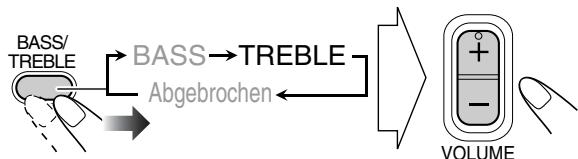

Zum Einstellen des Tons - BASS/TREBLE

Sie konnen die Pegel der Tiefen und Höhen von 0 bis +5 einstellen.

Zum Einstellen der Tiefen

Zum Einstellen der Höhen

Sie können die gleichen Funktionen auch an der Anlage bedieren. Wenn SOUND TURBO eingeschaltet ist (ON), wird BASS/TREBLE ausgeschaltet.

Anpassen der Display-Helligkeit - DIMMER

Sie konnen das Displayfenster abblenden.

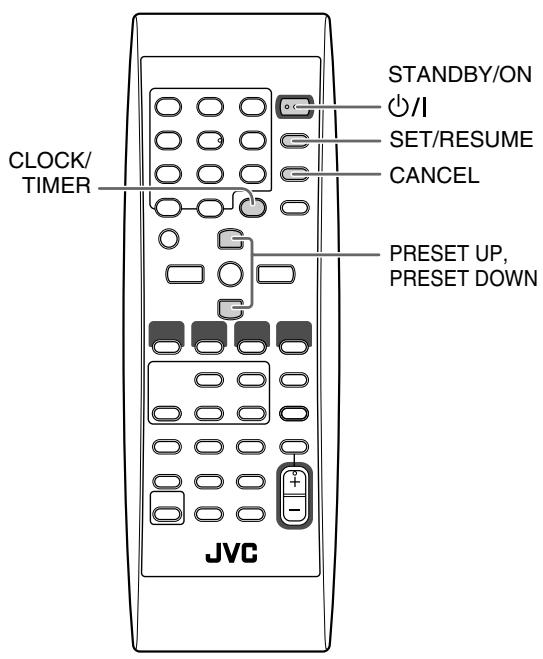

Einstellung der Uhr

Ohne Einstellung der eingebauten Uhr konnen Sie nicht den Täglich-Timer (siehe Seite 22) verwenden.

• Zum Verlassen der Uhreinstellung drücken Sie CLOCK/ TIMER nach Bedarf.
• Zum Zurückschalten zum vorherigen Schritt drücken Sie CANCEL.

1 Aktiviert den Uhreinstellung-Modus.

• Wenn Sie die Uhr bereits vorher eingestellt haben, drücken Sie die Taste wiederholt, bis der Uhreinstellungsmodus (siehe Seite 22) gewählt ist.

2 Stellen Sie die Uhrzeit ein.

3 Stellen Sie die Minute ein.

,CLOCK OK" ertscheint, und die eingebaute Uhr beginnnt zu arbeiten.

Zum Prüfen der aktuellen Zeitanzeige bei der Wiedergabe

Bei einem Stromausfall

Die Uhr verliert ihre Einstellung und wird auf „0:00“ zureickgesetzt. Sie müssen die Uhr im erneut einstellen.

Automatisch Ausschalten Remote ONLY Ausschalten des Systems nach beendeter Wiedergabe - Auto-Standby These Funktion arbeitet nur dann, wenn die Signalquelle CD ist.

Wenn Auto-Standby verwendet wird, leuchtet die Anzeige A.STBY im Display auf.

Wenn die Disk-Wiedergabe stoppt, beginnt die Anzeige A.STBY zu blinken.

Wenn ca. 3 Minuten lang keine Disk-Bedienung erfolgt, während die Anzeige blinkt, schaltet die Anlage automatisch aus (auf Standby).

Zum Ausschalten der Anlage nach Ablauf einer bestimmen Zeit - Einschlaf-Timer

1 Geben Sie die Zeit ein (in Minuten).

2 Warten Sie, bis die eingestellte Zeit abgelaufen ist.

Zum Prüfenden der Zeit bis zum Ausschalten

• Wenn Sie die Taste wiederholt drücken, können Sie die Ausschaltzeit ändern.

Erweiterte Radiofunktionen

Fernbedienung

Empfang von UKW-Sendern mit Radio Data System Remote ONLY

Das Radio Data System erlaubt es UKW-Sendern, ein zusätzliches Signal zusammen mit dem normalen Sendesignal auszustrahlen.

• Wenn ein UKW-Sender eingestellt ist, der den Dienst Radio Data System bietet.

Dieses System kann die folgenden Radio Data System-Signale empfangen.

PS (Programmservice)	Zeigt gekannte Sendernamen an.
PTY (Programmtyp)	Zeigt die Art der ausgestrahlen Programms an.
RT (Radiotext)	Zeigt vom Sender ausgestrahlte Textmeldungen.
Enhanced Other Networks	Bietet Informationen über die Art der Sendungen, die von Radio Data System-Sendern auf verschiedene Netzwerken ausgestrahlt werden.

Zur Anzeige der Radio Data System-Informationen

Während des Empfangs eines UKW-Senders...

PS	Sendername erscheint. „NO PS“ erscheint, wenn kein Signal gesendet wird.
PTY	Der Sendeprogrammtyp wird angezeigt. „NO PTY“ erscheint, wenn kein Signal gesendet wird.
RT	Vom Sender ausgestrahnte Textmeldungen werden angezeigt. „NO RT“ erscheint, wenn kein Signal gesendet wird.

Suchen eines Programms mit

PTY-Codes Remote ONLY

Sie können ein bestimmtes Programm unter den Festsenderkanänen (siehe Seite 10) durch Angabe der PTY-Codes aufsuchen.

Zum Suchen eines Programms mit PTY-Codes

1 Während des Empfangs eines UKW-Senders...

2 Wahlen Sie einen PTY-Code.

NEWS AFFAIRS INFO SPORT EDUCATE DRAMA CULTURE SCIENCE VARIORED POP M ROCK M EASY M LIGHT M CLASSICS OTHER M WEATHER FINANCE CHILDREN SOCIAL RELIGION PHONE IN TRAVEL LEISURE JAZZ COUNTRY NATION M OLDIES FOLK M DOCUMENT ZURück zum Anfang

3 Starten Sie den Suchlauf.

Beisp.: Wenn, NEWS gewählt ist

Der Receiverucht 30 UKW-Festsender ab, stoppt wenn der gewünschte Sender gefunden ist, und stimmt diesen Sender ab.

• Wenn kein Programm gefunden wird, „NOT“ und „FOUND“ erscheinen abwechselnd im Display.
• Der Suchlauf kann jederzeit durch Drücken von PTY SEARCH abgebrochen werden.

Zum Fortsetzen des Suchlaufs, wenn bei einem ungewünschten Sender angehalten wurde

Während die Anzeigen im Display blinken, drücken Sie PTY SEARCH erneut.

Kurzfristig automatisch zu einem Programm

Ihrer Wahlumschalten Remote ONLY

Die Enhanced-Other-Networks-Funktion erlaubt es der Anlage, kurzfristig zu einem anderen UKW-Sender umzuschalten, der ein Programm Ihrer Wahl ausstrahlt (TA, NEWS oder INFO).

• These Funktion arbeitet beim Hören eines UKW-Senders, der die gewündten Signale ausstrahlt.

Beim Hören eines UKW-Senders wahlen Sie einen der folgenden Punkte aus:

TA	Verkehrsansagen in Ihr Gemiet
NEWS	Nachrichten
INFO	Programm, das Ratschläge jeder Art vermittelt

Wie die Enhanced-Other-Networks-Funktion praktisch arbeitet:

FALL 1

Wenn ein Sender nicht das Programm Ihrer Wahl ausstrahlt

Die Anlage bleibt weiterhin auf den aktuellen Sender abgestimmt.

Wenn ein Sender das Programm Ihrer Wahl ausstrahlt, schaltet die Anlage automatisch auf diesen Sender um. Die TA/News/Info-Anzeige beginnnt zu blinken.

Wenn das Programm beendet ist, schaltet die Anlage auf der vorher abgestimmten Sender zurück, aber die Funktion bleibt weiter aktiv (die Anzeige hört zu blinken auf und leuchtet ständig).

FALL 2

Wenn der aktuell abgestimmte Sender das Programm Ihrer Wahl ausstrahlt

TA/News/Info-Anzeige beginnt zu blinken.

Wenn das Programm beendet ist, hört die Anzeige zublinken auf (die Funktion bleibt aktiv).

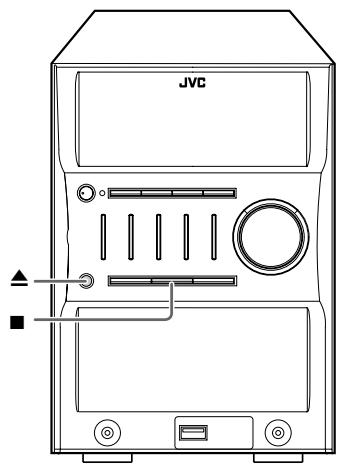

Weitere Bedienungsvorgänge für Disk/USB Memory/DAP

Fernbedienung

Hauptgerät

Programmierung der Wiedergabereihenfolge—

Programmwiedergabe

Sie können die Wiedergabereihenfolge der Titel (bis zu 32) vor dem Wiedergabebeginn bestimmen.

Die Programmwiedergabe kann nur im Modus MP3 TRACK verwendet werden.
- Sie können alle programmierten Stücke durch Drücken von REPEAT wiederholen.

1 Vor dem Wiedergabebeginn drücken Sie PROGRAM.

2 Wahlen Sie die Titel für Programm wiedergabe.

1

2

3

4

5

6

7

8

9

0

10

Beispiele:

Zur Wahl von Titelnummer 5
drücken Sie 5.
Zur Wahl von Titelnummer 15
drücken Sie ≥ 10 1 5 Zur Wahl von Titelnummer 30
drücken Sie ≥ 10 3 0 (Bei MP3-Quellen mit 100 oder mehr Titeln)
Zur Wahl von Titelnummer 125
drücken Sie zweimal ≥ 10 1 2 5 * Bei bis zu 99 Titeln konnen Sie ≥ 10 zweimal drücken, um in den Zustand vor dem Drücken von ≥ 10 zurück zu gelangen.

3 Wiederholen Sie die Schritte 2, um weitere Titel zu programmieren.
4 Starten Sie die Wiedergabe.

oder

Die gewählten Titel werden in der programmierten Reihenfolge abgeschweit.

Zum Überspringen eines Titels:	Zum Pausieren:	Zum Stoppen:
	CD oder USB MEMORY Zum Freigegeben erneut drücken.

Zum Prüfen der Programminhalte

Während die PRGM-Anzeige im Display erscheint und vor der Wiedergabe...

In der programmierten Reihenfolge.
In der umgekehnten Reihenfolge.

Zum Modifizieren des Programms

Während die PRGM-Anzeige im Display erscheint und vor der Wiedergabe...

Zum Löschen des letzten Schritts:	Zum Löschen des gesamten Programms:
CANCEL
Zum Hinzufügen von Schritten im Programm:
Wiederholen Sie Schritt 2 auf Seite 19.

Zum Verlassen der Programmwiedergabe

Während die PRGM-Anzeige im Display erscheint...

Durch Drücken von wird die Programmwiedergabe ebenfalls aufgehoben.

• Wahlrend der Programmwiedergabe (die PRGM-Anzeige entscheid im Display) können Sie nicht die Disk-Fächer öffnen. Wenn keine Bedienung vorgenommen wird, wird die Programmwiedergabe aufgehoben, und Sie konnen die Disk-Fächer öffnen.

Zufällige Wiedergabe—Zufallswiedergabe

Sie können alle Titel auf der ausgewählten Disk, dem USB-Speicher oder DAP zufällig abspielten setzen.

• Sie können alle Titel (CALL) durch Drücken der Taste REPEAT wiederholen.

Drucken Sie RANDOM.

Die Wiedergabe beginnt in zufälliger Reihenfolge.

• Wenn der Modus „GROUP“ für die MP3-Disk gewählt ist. Er wird aufgehoben.

Die Zufallswiedergabe endet, wenn alle Titel abgeschweit sind.

Zum Überspringen eines Titels:	Zum Pausieren:	Zum Stoppen:
	CD oder USB MEMORY Zum Freigegeben erneut drücken.

• Titelleen sich während der Zufallswiedergabe nicht mit den Zifferntastenauswahlen.

Zum Verlassen der Zufallswiedergabe

Während die Anzeige RAND im Display erscheint...

Wiederholt abspielen— Wiederholwiedergabe

Sie konnen die Wiedergabe wiederholen.

Für CD/MP3 (TRACK-Modus):

Für MP3 (GROUP-Modus):

Während der Programmwiedergabe:

Während der Zufallswiedergabe:

→1	Wiederholt das aktuelle Stück.
GR →	Wiederholt alle Stücke in der aktuellen Gruppe (nur für MP3-Wiedergabe in „GROUP“).
→ALL	Alle Titel werden wiederholt. (Ausbühbar bei normaler und Zufallswiedergabe)
→	Wiederholt das Programm.

Sperre der Disk-Ausgabe—Kindersperre

Sie können die Disk-Fächer sperren, so dass die eingesetzte Disks nicht entnommen werden kann.

• Dies ist möglich, wenn die Anlage im Standby-Betrieb ist.

Bei geschlossenen Disk-Fächern...

Zum Aufheben der Sperre, das gleiche Verfahren wiederholen.

",UNLOCKED" erscheint im Display.

Fernbedienung

Einstellung des Timers

Bei Verwendung des Täglich-Timers können Sie zu Musik usw. aufwachen.

• Sie können drei Einstellungen für den Täglich-Timer speichern, aber nur einen der Timer zur Zeit aktivieren.
• Zum Verlassen der Timer-Einstellung drücken Sie CLOCK/TIMER nach Bedarf.
• Zum Korrigieren einer Falscheingabe im Vorgang drücken Sie CANCEL. Sie können zum vorherigen Schritt zurückkehren.

Wie der Täglich-Timer praktisch arbeitet

Wenn der Täglich-Timer eingestellt ist, leucht den Timer-Anzeige ( ⊙ ) und die Timer-Nummer ( 1, 2 oder 3) im Display. Der Täglich-Timer wird jeder Tag zur gleichen Zeit aktiviert, bis er manuell ausgeschelt oder ein anderer Täglich-Timer aktiviert wird.

Wenn die Einsatzzeit erreicht ist

Das System schaltet sich ein, stellt den angegebenen Sender ein oder beginnnt mit der Wiedergabe der gewählten Signalquelle.

• Wenn „P- - - " ausgewählt wird, wird der zuletzt angegebene Sender ausgewählt.
• Wenn „VOL - -“ ausgewählt wird, wird der zuletzt angegebene Wert ausgewählt.
• Wahlrend der Täglich-Timer arbeitet, blinken die Timer-Anzeige ( ⊙ ) und die Timer-Nummer-Anzeige (1, 2 oder 3) im Display.
  Die Timereinstellung bleibt gespeichert, bis Sie sie ändern.
• Ohne Aufheben des Täglich-Timer können Sie die Quelle ändern oder die Lautstärke einstellen, nachdem der Täglich-Timer mit der Wiedergabe beginnnt.

1 Wahlen Sie eine der gewünschten Timer-Einstellbetriebsarten—Daily 1 Timer, Daily 2 Timer oder Daily 3 Timer.

Beisp.: Wenn der Einstellmodus Daily Timer 1 gewählt ist

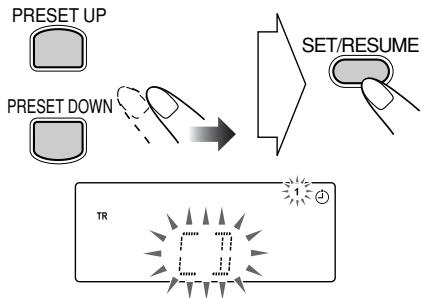

2 Nehmen Sie die Timereinstellung nach Wunsch vor.

① Stellen Sie die Stunde und dann die Minute für die Einsatzzeit ein.

② Stellen Sie die Stunde und dann die Minute für die Ausschaltzeit auf die gleiche Weise ein.
③ Wahlen Sie die Wiedergabequelle -,TUNER FM", TUNER AM", CD", ,AUX" oder ,USB".

Für „TUNER FM“ und „TUNER AM“:

Wahlen Sie eine Preset-Nummer oder ,P - - - " indem Sie PRESET UP oder PRESET DOWN und dann SET drücken.

④ Stellen Sie die Lautstärke ein.

Wenn Sie „VOL--“auswahlen, wird die Lautstärke auf den Pegel eingestellt, der vor dem Ausschalten eingestellt war.

3 Schalten Sie die Anlage aus (bei Standby), wenn Sie den Timer mit eingeschalteter Anlage eingestellt haben.

STANDBY/ON

01

Zum Ausschalten des Timers nach der Einstellung

Da der Täglich-Timer zur gleichen Zeit an jedem Tag aktiviert wird, kann es nötig sein,ihn an bestimmten Tagen aufzuheiten.

1 Wahlen Sie den aufzuheiten gewünschten Timer.

2 Den gewählten Timer ausschalten.

Die Ziffernanzeige entsprechend dem Täglich-Timer wird ausgeschaltet.

Zum erneuten Einsatz des Timers wiederholen Sie die obigen Schritte und drücken in Schritt 2...

Die Ziffernanzeige entsprechend dem Täglich-Timer leuchtet auf.

Zusätzliche Informationen

Weitere Informationen zu dieser System

Tägliches Bedienung—Wiedergabe (siehe

Seiten 9 bis 13)

Rundfunkempfang:

• Wenn Sie einen neuen Sender unter einer belegten Festsendernummer speichern, wird der vorher unter dieser Festsendernummer vorhandene Sender gelöscht.
  Die Festsender bleiben, wenn der Netzstecker aus der Steckdose gezogen wird oder wenn die Stromversorgung ausfält, nur noch eine Tage lang abgespeichert. In dieser Fall speichern Sie die Sender erneut ab.

Wiedergabe von Disk/USB Memory/DAP:

• Bei Verwendung einer 8cm Disk setzen Sie diese in den inneren Kreis des Disk-Fachs.
• Dieses Systemlässtkeine sog. „packet write“Disks zu.

• Für MP3-Wiedergabe...

• MP3-Disks erfordern eine langere Auslesezeit als normale CDs. (Das liegt an der Komplexität der Gruppe/Datei-Konfiguration.)

• Manche MP3-Dateien können nicht wiedergegeben werden und werden übersprungen. Das ist ein Resultat ihrer Aufnahmeverfahren und Bedingungen.
• Bei der Herstellung von MP3-Disks verwenden Sie ISO 9660 mit Level 1 oder Level 2 als Disk-Format.

• Das System kann MP3-Dateien mit der Dateierweiterung < .mp3> abspielen (ungeachtet der Schreibung mit Groß-und Kleinbuchstaben).

• Manche Zeichen oder Symbole werden nicht richtig im Display angezeigt. Die maximale im Display gezeigte Zeichenzahl ist 32 (ohne Erweiterungsgode) für Dateien und 30 für ID3-Marken.

• Wir empfehlen, jeder MP3-Datei mit einer Sampling-Rate von 44,1 kHz und Bitrate von 128 kbps zu erstehen.

• Dieses System erkennt insgesamt 500 Titel und 200 Gruppen auf einer MP3-Disk oder 999 Titel und 250 Gruppen auf einem USB-Speichermedium. Solche, die die Maximalzahl überschreiben, können nicht erkannt werden.
• Die Wiedergabereihenfolge von MP3-Titeln kann sich von der beabsichtigten unterschieden. Wenn ein Ordner keine MP3-Titel enthalt, werden sie ignoriert.

MP3 Gruppen-/Titel-Konfiguration

These Anlage spielt MP3-Titel wie folgt ab. Die Wiedergabereihenfolge in der Abbildung gilt für MP3-Titel auf der Disk. MP3-Titel auf USB-Speicher oder DAP können anders wiedergegeben werden.

Quick Portable Link (QP Link)

• Das System merkt sich den Ein-/Ausschaltzustand von QP Link auch dann, wenn das Netzkabel abgezogen und wieder eingesteckt wird.
  Die Signalquelle bleibt auf AUX eingestellt, wenn Sie externe Geräte wie z. B. Digital-Audio-Player stoppen.

Tägliches Bedienung - Klang und andere Einstellungen (siehe Seiten 14 bis 16)

Einstellen der Lautstärke:

• Stellen Sie die Lautstärke immer niedrig, bevor Sie Kopfhörer anschließen oder aufsetzen.

Einstellen des Klangs:

• Diese Funktion beeinflusst auch den Klang über die Kopfhörer.
• SOUND TURBO und AHB PRO können nicht gleichzeitig verwendet werden.

Einstellung der Uhr:

"0:00" blinkt im Displayteil, bis Sie die Uhr einstellen.
- Die Uhr kann 1 oder 2 Minuten im Monat vor- oder nachgeben. In thisem Fall muss die Uhrzeit neu eingestellt werden.

Automatisch Ausschalten:

• Auto-Standby kann nicht auf die folgenden Weisen aufgehoben werden.

• Anpassen der Displayhelligkeit
  Einstellen Sie die Lautstärke ein
  -Einstellen des Klangs

Erweiterte Radiofunktionen (siehe Seiten 17 und 18)

Beschreibungen der PTY-Codes

NEWS: Nachrichten

AFFAIRS: Erweiterte, regionale Nachrichten oder Berichte

INFO: Sendungen über medizinische Hilfe, Wettervorhersagen, etc.

SPORT: Sportereignisse

EDUCATE: Lehrprogramme

DRAMA: Hörspiele

CULTURE: Nationale oder regionale Kultursendungen

SCIENCE: Sendungen über Naturwissenschaften und Technik

VARIED: Andere Sendungen, z. B. Komödien, Karneval o.ä.

POP M: Popmusik

ROCK M: Rockmusik

EASY M: Middle-of-the-Road (gewöhnlich "Easy Listening" genannt)

LIGHT M: Leichte Musik

CLASSICS: Klassische Musik

OTHER M: Andere Musikrichtungen

WEATHER: Wettervorhersage

FINANCE: Berichte aus Handel und Wirtschaft, Aktienmarkt usw.

CHILDREN: Unterhaltungssendungen für Kinder

SOCIAL: Sendungen über soziale Aktivitäten

RELIGION: Sendungen, die sich im weitesten Sinne mit Glaubens- und Existenzfragen oder ethischen Fragen beschäftigen

PHONE IN: Sendungen, in denen Menschen ihre Ansichten per Telefon oder in anderer Form öffentlich äußern können

TRAVEL: Sendungen über Reiseziele, Abenteuerreisen, Reiseideen und gelegenheiten

LEISURE: Sendungen über Freizeitaktivitäten wie Gartenarbeit, Kochen, Angeln usw.

JAZZ: Jazzmusik

COUNTRY: Country-Musik

NATION M: Aktuelle Musik aus Regionen anderer Länder in deren Landessprache

OLDIES: Pop-Hits aus früherer Zeit

FOLK M: Volksmusik bzw. Folk-Musik

DOCUMENT: Sendungen, die sich in dokumentarischen Stil mit Tatsachen beschäftigen

Weitere Bedienungsvorgänge für Disk/USB Memory/DAP(siehe Seiten 19 bis 21)

Programmierung der Wiedergabereihenfolge

Programmwiedergabe:

• Wenn Sie versuchen, ein 33. Stück zu programmieren, erscheint „FULL“ im Display.
• Wahlend der Programmierschritte... Ihr Eintrag wird ignoriert, wenn Sie versucht haben, eine Gegenstandsummer zu programmieren, die auf der Disk nicht vorhanden ist (z.B. Wahl von Stück 14 auf einer Disk, die nur 12 Stücke enthalt).

Timer-Funktionen (siehe Seiten 22 und 23)

• Die Timer-Eingaben werden, wenn der Netzstecker aus der Steckdose gezogen wird oder wenn die Stromversorgung ausfält, sofort gelöscht. Sie müssen zuerst die Uhr einstehen, und danach erneut den Timer.
• Wenn Sie den Einsatz-Ltimer einstellen, nachdem der Täglich-Timer mit der Wiedergabe der gewählten Signalquelle begonnen hat, wird die Einstellung des Täglich-Timers aufgehoben.

Sonstige

Die folgenden Einstellungen werden vom System für zwei bis drei Tage nach dem Abziehen des Netzkabels gespeichert. Nach einigen Tagen werden die Einstellungen auf die

Werksvoreinstellungen bestellt, so dass Sie das System neu einstellen müssen.

Preset-Sender, Lautstärke, BASS/TREBLE, AHB PRO, SOUND TURBO, AUX LEVEL, QP Link und der Timer.

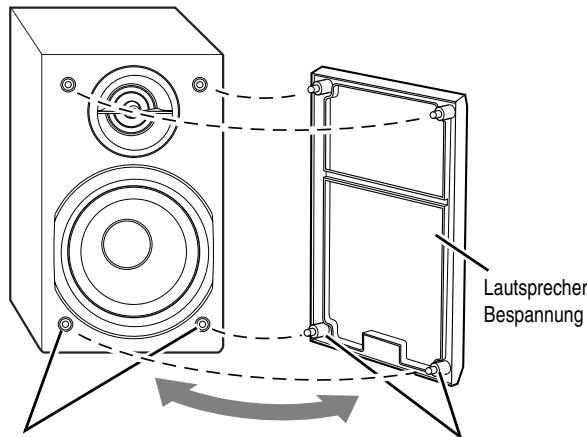

Zum Abnehmer der Laufsprecherbespannungen

Löcher
Vorsprung

Störungssuche

Wenn Sie ein Problem mit Ihr System haben, gehen Sie zunachst diese Listedurch,um hier eine mögliche Lösung zu finden,bevor Sie das Gerät zum Kundendienst einreichen.

Allgemeines:

Einstellungen oder Gingaben werden plottlich annulliert, bevor Sie fertig sind.

Es gibt eine Zeitgrenze. Wiederholen Sie das Verfahren.

Bedienungsvorgänge werden deaktiviert.

Der eingebaute Mikroprozessor weist eine Fehlfunktion wegen elektrischer Störungen auf. Ziehen Sie den Netzstecker ab und steken ihn erneut ein.

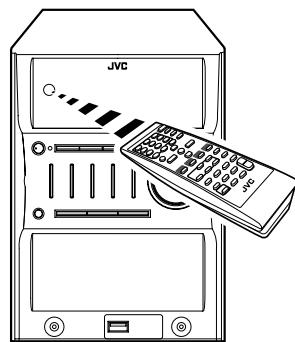

Unfähig, das System von der Fernbedienung zu steuern.

Es befindet sich ein Hindernis zwischen Fernbedienung und dem Fernbedienungssensor am System.
Richten Sie den Fernbedienungssensor auf die Frontplatte.
Signale konnen den Fernbedienungssensor nicht erreichen.
Gehen Sie bisher an die Anlage heran.
Die Batterien sind erschöft.

Kein Ton von den Laufsprechern.

Lautsprecherverbindungen sind falsch oder locker (siehe Seite 7).
Kopfhörer sind angeschlossen (siehe Seite 9).

Das System schaltet sich nicht aus.

QP Link ist aktiv (siehe Seite 13).

Bedienung des Radios:

Schwer hörbare Sendungen wegen Rauschen (siehe Seiten 4 bis 6)

Antennenverbindungen sind falsch oder locker.
Die AM-Rahmenantenne ist zu nahe am System.
Die UKW-Antenne ist nicht richtig ausgestrekt und platziert.

Disk-Vorgänge:

Die Disk wird nicht abgespielt.

Die Disk ist umgekehrt eingesetzt. Setzen Sie die Disk mit der Beschriftsesse nach oben weisend ein.

Der Disk-Klang ist unterbrochen.

Die Disk ist zerkratzt oder schmutzig.

Das Disk-Fach öffnet oder schlieft sich nicht.

Der Netzstecker ist nicht eingesteckt.
Kindersperre ist aktiv (siehe Seite 21).

Timer-Funktionen:

Täglich-Timer arbeiten nicht.

Die Anlage war bei Erreichen der Einsatzzeit bereits eingeschaltet. Der Timer arbeitet nur bei ausgeschalteter Anlage.

Wartung

Um Beste Leistung mit der Anlage zu erzielen, halten Sie ihre Disks und Mechanismen immer sauber.

Umgang mit Disks

• Beim Entnehmen einer Disk aus ihrer Hülle immer den Mittenhalter der Hülle leicht eindrücken und die Disk an den Rändern haltend hersausheben.
• Berühren Sie nicht die glänzende Seite der Disk, und biegen Sie die Disk nicht.
• Setzen Sie die Disk nach der Verwendung in die Hülle zurück, um Verbiegen zu vermeiden.
• Achten Sie darauf, nicht die Oberfläche der Disk zu zerkratzen.
• Schützen Sie die Disk vor direktem Sonnenlicht, extremen Temperaturen und Feuchtigkeit.

Zum Reinigen der Disk:

Wischen Sie die Disk mit einem weichen Lappen gerade von der Mitte nach außen hin ab.

Reinigung der Anlage

• Flecken müssen mit einem weichen Lappen abgewischt werden. Bei schwerer Verschmutzung der Anlage einen Lappen mit wasseriger, neutraler Spülmittellösung tränken, gut auswringen, die Anlage abwischen, und dann mit einem trockenen Lappen trockenwischen.

• Um Beeinträchtigung der Qualität der Anlage, Beschädigung, oder Abpellen der Lackierung zu vermeiden, auf folgenden achten:

• NICTM mit einem harten Tuch abwischen.

• NICTG gewaltsam abwischen.
• NICTT mit Lösungsmitteln wie Terpentin oder Benzol abwischen.
• NICHT flüchtige Substanzen wie etwa Insektensprays darauf sprihen.
• NICTG Gummi- oder Plastikteile längerere Zeit in Berührung halten.

Technische Daten

Verstärkersektion

Ausgangsleistung:

80 W pro Kanal, min. RMS, betrieben an 6 bei 1kHz und weniger als 10% THD (gesamter harmonischer Verzerrungen). (IEC268-3)

Lautsprecher/Impedanz: 6 - 16

Audioeingang

AUX

Eingangsempfindlichkeit/

Impedanz:

LEVEL1: 150mV/47k

LEVEL2: 500mV / 47k

USB:Vers.1.1

Tuner-Sektion

UKW-Abstimmbereich: 87,50MHz - 108,00MHz

MW-Abstimmbereich: 522kHz - 1629kHz

CD-Player-Sektion

Dynamikumfang: 85 dB

Signal-Rauschabstand: 85 dB

Gleichlaufschwankungen: Unmessbar

Allgemeines

Betriebsstromanforderungen:

Wechselstrom 230V ,50Hz

Leistungsaufnahme: 145 W (im Betrieb)

20 W (bei Standby)

0,9 W (Standby und mit

ausgeschalteten Display)

Abmessungen (ca.): 175mm× 246mm× 415mm

(B/H/T)

Gewicht (ca.): 6,2 kg

Laufsprecher

Typ: 2-Weg Bassreflextyp

Lautsprecherchassis: Tieftoner: 12cm Konus × 1

Hochtener: 4 cm Konus × 1

Impedanz: 6Ω

Abmessungen (ca.): 145mm× 246mm× 212mm (B/H/T)

Gewicht (ca.): je 2,2kg

Mitgeliefertes Zubehör

Siehe Seite 4.

Die technischen Daten und das Design können sich ohne Ankündigung ändern.

Teile-Index

Zur Verwendung der Tasten und Regler siehe betreffende Seiten.

Fernbedienung

Hauptgerat

Table des matières

Introduction 2

Précautions 2

Technische gegevens 26

Dynamisch bereik: 85 dB

Stroomvereisten: 230V ,50Hz wisselstroom
