Tipo di prodotto	Mini-catena Bluetooth (altoparlante Bluetooth)
Marca	JVC
Modello	UX-G45
Dimensioni dell'unità principale (L x A x P)	175 x 246 x 415 mm
Peso dell'unità principale	6,2 kg
Dimensioni degli altoparlanti (L x A x P)	145 x 246 x 212 mm ciascuno
Peso degli altoparlanti	2,2 kg ciascuno
Alimentazione	Rete 230 V ~ 50 Hz
Consumo elettrico (in funzionamento)	145 W
Consumo elettrico (in standby)	20 W (display acceso), 0,9 W (display spento)
Potenza di uscita	80 W per canale (min. RMS, 6 Ω, 1 kHz, 10% DHT)
Impedenza degli altoparlanti	6 Ω - 16 Ω
Tipi di dischi supportati	CD audio, CD-R, CD-RW (CD audio e MP3)
Sintonizzatore	FM/AM con 30 preselezioni FM e 15 AM
Porta USB	Sì (per memoria USB o lettore audio digitale)
Ingresso AUX	Sì (mini-jack stereo)
Bluetooth	Sì (integrato)
Funzioni sonore	SOUND TURBO, AHB PRO, regolazione dei bassi e degli acuti
Timer	Timer giornaliero (3 programmazioni) e timer di spegnimento (SLEEP)
Funzione QP Link	Sì (connessione automatica sull'ingresso AUX)
Blocco genitori	Sì (per il vano disco)
Telecomando	Sì (incluso)
Accessori inclusi	Antenna FM, antenna telaio AM, telecomando, pile (2)

Domande frequenti - UX-G45 JVC

Come impostare l'orologio sul JVC UX-G45?

Per impostare l'orologio, assicurati che il sistema sia acceso. Premi il tasto CLOCK/TIMER fino a quando appare 'CLOCK'. Usa i tasti numerici per inserire l'ora (0-23) e poi i minuti. Conferma con SET. Viene visualizzato 'CLOCK OK'.

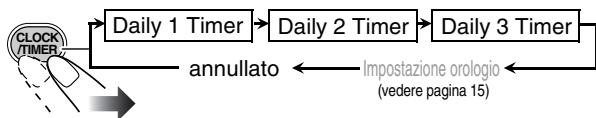

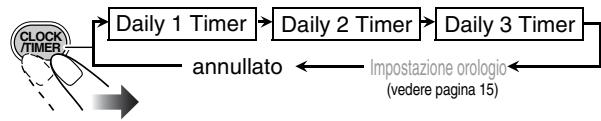

Come programmare il timer giornaliero per svegliarsi con la musica?

Premi più volte CLOCK/TIMER per selezionare 'Daily 1 Timer' (o 2/3). Imposta l'ora di accensione e spegnimento con i tasti numerici. Scegli la sorgente (TUNER FM, TUNER AM, CD, AUX o USB) e regola il volume. Conferma con SET. Metti il sistema in standby per attivare il timer.

Come collegare un dispositivo Bluetooth al JVC UX-G45?

Metti il sistema in modalità Bluetooth (se disponibile). Sul tuo dispositivo, attiva il Bluetooth e seleziona 'JVC UX-G45'. La connessione è automatica. Puoi quindi riprodurre la tua musica. Nota: il manuale originale non menziona esplicitamente il Bluetooth, ma questo modello ne è dotato.

Come ascoltare la radio e memorizzare le stazioni?

Premi FM o AM per selezionare la banda. Usa i tasti ↑ o ↓ per cercare una stazione. Per memorizzare, premi SET e scegli un numero di preselezione (1-30 per FM, 1-15 per AM) con i tasti numerici o PRESET UP/DOWN. Conferma con SET.

Come riprodurre file MP3 da una chiavetta USB?

Collega la chiavetta USB alla porta USB anteriore. Premi USB MEMORY per selezionare la sorgente. La riproduzione inizia automaticamente. Usa i tasti di riproduzione per navigare. I file MP3 devono essere in formato .mp3. Il sistema supporta fino a 999 tracce e 250 gruppi.

Cosa fare se non esce alcun suono dagli altoparlanti?

Verifica che gli altoparlanti siano collegati correttamente (polarità rispettate). Assicurati che il volume non sia al minimo e che le cuffie non siano collegate. Controlla che la sorgente sia selezionata correttamente. Se usi la radio, verifica le antenne. Se il problema persiste, scollega e ricollega l'apparecchio.

Come utilizzare la funzione QP Link?

La funzione QP Link consente una connessione automatica sull'ingresso AUX. Collega un dispositivo audio (lettore MP3, ecc.) all'ingresso AUX. Se QP Link è attivato, il sistema passa automaticamente su AUX non appena viene rilevato un segnale, anche in standby. Per attivare/disattivare, consulta il manuale.

Come ripetere una traccia o un gruppo in riproduzione?

Durante la riproduzione, premi più volte REPEAT per scegliere la modalità: 1 (ripetizione della traccia corrente), ALL (ripetizione di tutte le tracce), GR (ripetizione del gruppo corrente per MP3 in modalità GROUP). Viene visualizzato l'indicatore corrispondente.

Come attivare il blocco genitori del vano disco?

Metti il sistema in standby. Chiudi il vano disco. Premi contemporaneamente i tasti 0 e CD del telecomando fino a quando appare 'LOCKED'. Il vano è bloccato. Per sbloccare, ripeti la stessa operazione fino a 'UNLOCKED'.

Come pulire l'apparecchio e i dischi?

Per l'apparecchio, usa un panno morbido leggermente inumidito con un detergente neutro diluito. Non usare solventi. Per i dischi, pulisci dal centro verso l'esterno con un panno morbido. Evita graffi e polvere. Conserva i dischi nella loro custodia.

MANUALE UTENTE UX-G45 JVC

Per interrompere completamente l'alimentazione, scollegare il cavo di alimentazione dalla presa a muro (tutte le spie e le indicazioni si spegneranno). Quando si installa l'apparecchio, si raccomanda di garantire un facile accesso alla spina. Il tasto O/I STANDBY/ON, in qualsiasi posizione, non consente di disconnettere l'unità dall'alimentazione.

• Quando l'unità è in standby, la spia STANDBY si accende in rosso.
• Quando l'unità è accesa, la spia STANDBY si spegne. L'accensione può essere controllata anche dal telecomando.

ATTENZIONE

Per ridurre il rischio di shock elettrici, incendi, ecc...

1. Non togliete viti, coperchi o la scatola.
2. Non esponete l'apparecchio alla pioggia e all'umidità.

Per l'Italia:

"Si dichiara che il prodotto di marca JVC è conforme alle prescrizioni del Decreto Ministeriale n.548 del 28/08/95 pubblicato sulla Gazzetta Ufficiale della Repubblica Italiana n.301 del 28/12/95."

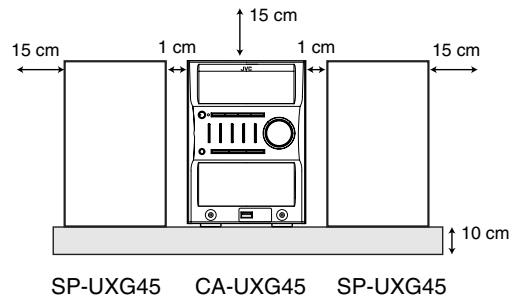

Attenzione: Per una corretta ventilazione

Per prevenire il rischio di scosse elettriche e di incendio ed evitare possibili danni, collocate le apparecchiature nel modo seguente:

1 Parte anteriore:

Nessun ostacolo e spazio libero.

2 Lati/Parte superiore/Retro:

Lasciare libere le zone indicate delle dimensioni di seguito.

3 Base:

Collocare su una superficie piana. Consentire un'adeguata ventilazione dell'impianto appoggiandolo su un supporto alto almeno 10 cm.

Vista frontale

Vista frontale

Vista frontale

Vista frontale

Vista laterale

Vista laterale

Vista laterale

Vista laterale

Sulla ventola

Ventola di raffreddamento

Sul pannello posteriore dell'unità è installata una ventola di raffreddamento che previene un eccessivo aumento di temperatura all'interno dell'unità, garantendone un corretto funzionamento. La ventola comincia a ruotare e ad aspirare aria fredda dall'esterno automaticamente quando il volume supera un determinato livello.

ATTENZIONE

• Evitare di ostruire le aperture o i fori di ventilazione con giornali, indumenti ecc., in quanto si impedirebbe al calore di fuoriuscire. Non collocare fiamme libere (es. candele accese) sull'apparecchio.
• Le batterie devono essere smaltite nel rispetto dell'ambiente, attenendosi ai regolamenti locali in materia.
• Non esporre l'apparecchio a pioggia, umidità, gocciolamenti e spruzzi d'acqua ed evitare di sovrapporvi oggetti contenenti liquidi (vasi etc.).

[Unione Europea]

Nota:

Informazioni per gli utenti sullo smaltimento delle apparecchiature obsolete

ITALIANO

Attenzione: Questo simbolo è valido solo nell'Unione Europea.

[Unione Europea]

Questo simbolo indica che il prodotto elettrico ed elettronico a cui è relativo non deve essere smaltito tra i rifiuti domestici generici alla fine della sua vita utile. Il prodotto, invece, va portato a un punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche, per il trattamento, il recupero e il riciclaggio corretti, in conformità alle proprie normative nazionali.

Mediante lo smaltimento corretto di questo prodotto, si contribuirà a preservare le risorse naturali e a prevenire potenziali effetti negativi sull'ambiente e sulla salute umana che potrebbero essere provocati, altrimenti, da uno smaltimento inappropriato del prodotto. Per ulteriori informazioni sul punto di raccolta e il riciclaggio di questo prodotto, contattare la sede comunale locale, il servizio di smaltimento rifiuti domestici o il negozio in cui si è acquistato il prodotto.

L'utente è responsabile dello smaltimento dell'apparecchio alla fine della sua vita utile presso le appropriate strutture di raccolta, pena le sanzioni previste dalla vigente legislazione sui rifiuti.

(Per gli utenti aziendali)

Qualora si desideri smaltire questo prodotto, visitare la nostra pagina web www.jvc-europe.com per ottenere informazioni sul ritiro del prodotto.

[Per altre nazioni al di fuori dell'Unione Europea]

Qualora si desideri smaltire questo prodotto, effettuare lo smaltimento in conformità alla normativa nazionale applicabile o alle altre leggi della propria nazione relative al trattamento delle apparecchiature elettriche ed elettroniche obsolete.

Introduzione 2

Come leggere il presente manuale 3

Operazioni preliminari 4

Punto 1: Apertura della confezione 4

Punto 2: Preparare il telecomando 4

Punto 3: Collegamenti 5

Prima di utilizzare il sistema 8

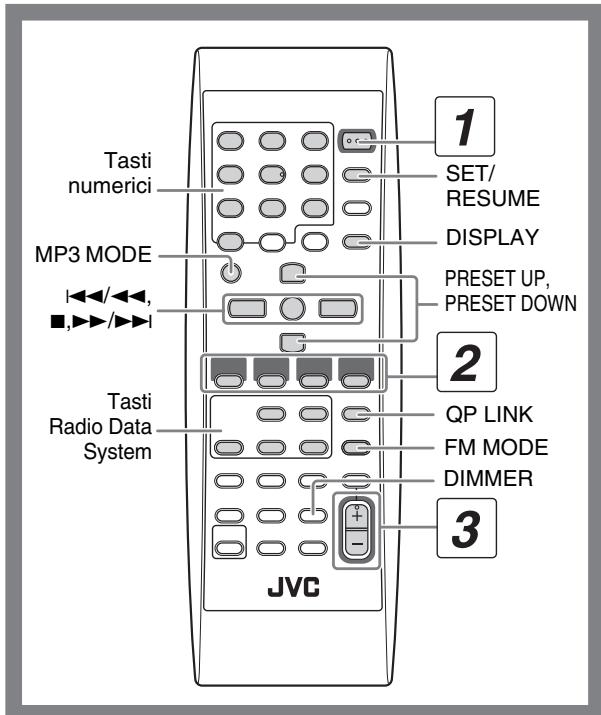

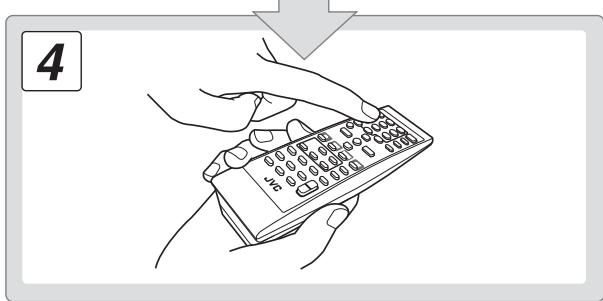

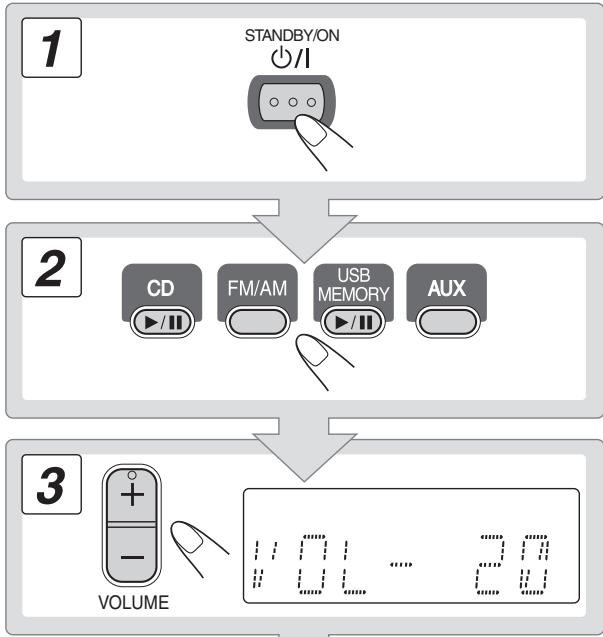

Operazioni giornaliere — Riproduzione ...... 9

Ascolto della radio 10

Riproduzione di un disco 11

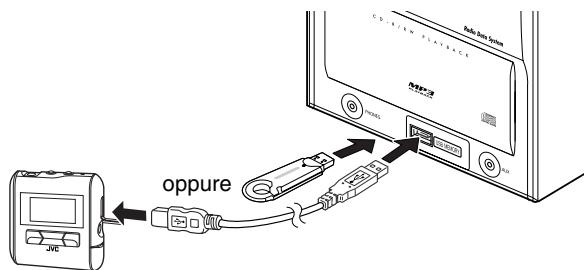

Riproduzione da memoria USB o lettore audio digitale ...... 11

Riproduzione di altra apparecchiatura 13

Funzione QP Link (Quick Portable Link) 13

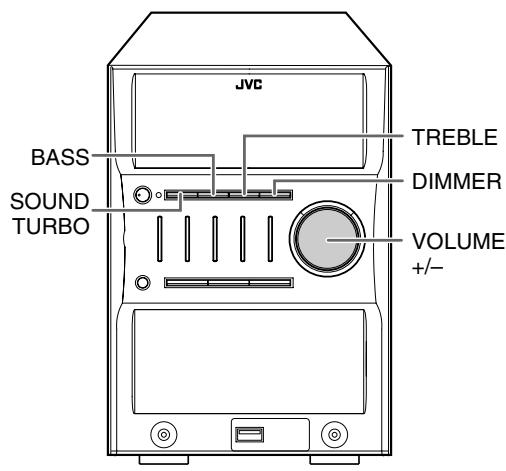

Operazioni giornaliere — Regolazioni audio e generali 14

Regolazione del volume 14

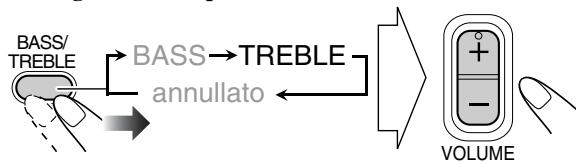

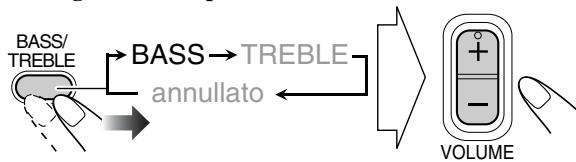

Regolazione del suono 14

Regolazione della luminosità del display — DIMMER... 15

Impostazione dell'orologio 15

Spegnimento dell'alimentazione in modo automatico...... 16

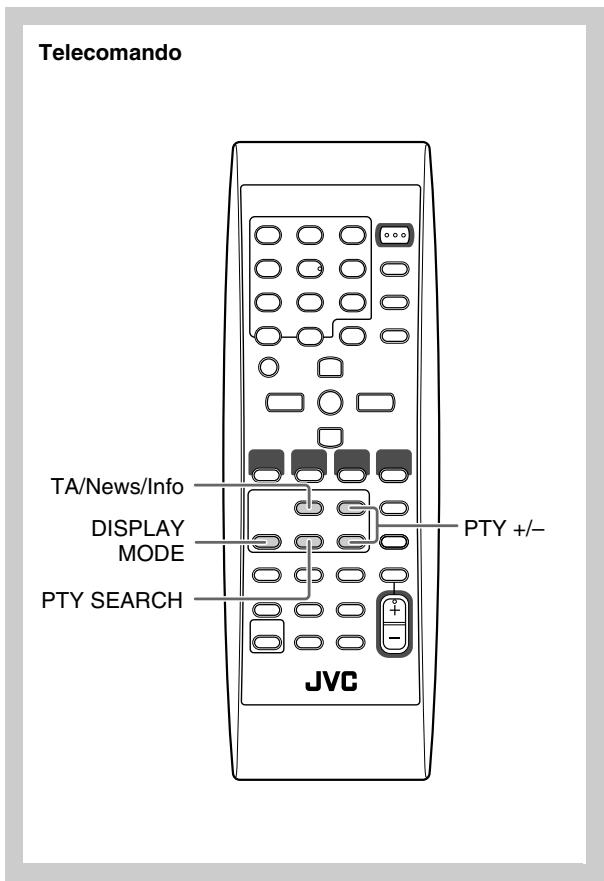

Operazioni avanzate con la radio 17

Ricezione di stazioni FM con Radio Data System..... 17 Ricerca di un programma tramite i codici PTY. 17 Passaggio temporaneo automatico a un programma di propria scelta. 18

Operazioni avanzate con dischi / memoria USB/ lettori DAP 19

Programmazione dell'ordine di riproduzione—Riproduzione programmata 19 Riproduzione in modalità casuale— Riproduzione casuale 20 Ripetizione dell'esecuzione—Riproduzione ripetuta... 21 Blocco dell'espulsione disco—Blocco bambini 21

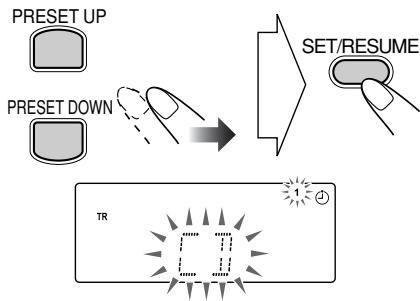

Operazioni con il timer 22

Impostazione del timer 22

Ulteriori informazioni 24

Ulteriori informazioni su questo sistema 24 Localizzazione dei guasti 25 Manutenzione 26 Specifiche 26 Indice delle parti 27

Grazie per aver acquistato un Sistema Hi-Fi Micro JVC. Siamo certi che il sistema contribuirà ad arricchire il vostro ambiente domestico, grazie al divertimento di cui vi consentirà di godere negli anni.

Prima di usare il nuovo sistema stereo, leggere attentamente il presente manuale d'istruzioni.

Il manuale contiene tutte le informazioni necessarie per la configurazione e l'utilizzo del sistema.

In caso di dubbi o dati che non trovano risposta nel manuale, contattare il rivenditore.

Precauzioni

Installazione

• Installare l'unità in una posizione piana, asciutta e né troppo calda né troppo fredda, con una temperatura compresa tra 5°C e 35°C.
• Per evitare il surriscaldamento interno del sistema, installarlo in una posizione adeguatamente ventilata.

NON installare il sistema vicino a sorgenti di calore o in una posizione esposta a luce solare diretta, polvere o vibrazioni eccessive.

• Lasciare spazio sufficiente tra il sistema e il televisore.
• Per evitare interferenze con il televisore, lasciare spazio sufficiente tra i diffusori e il televisore.

Sorgenti di alimentazione

• Per scollegare il sistema dalla presa c.a., scollegare la spina perché tirare il cavo di alimentazione.

NON toccare il cavo di alimentazione con le mani bagnate.

Formazione di umidità

L'umidità può condensarsi sulle lenti all'interno del sistema nei seguenti casi:

• Dopo l'accensione dell'impianto di riscaldamento nel locale di ascolto
• In un locale umido
• Quando il sistema viene spostato rapidamente da un luogo freddo a un luogo caldo,

di conseguenza, il sistema potrebbe funzionare in modo non corretto. In tal caso, lasciare il sistema acceso per alcune ore fino alla completa evaporazione dell'umidità, quindi scollegare il cavo di alimentazione e ricollegarlo.

Calore interno

• Una ventola di raffreddamento è installata sul pannello posteriore per prevenire il surriscaldamento dell'interno dell'apparecchio (vedere pagina G-2).

Per motivi di sicurezza, osservare scrupolosamente le seguenti norme:

• Controllare che l'aria circoli bene tutto attorno all'apparecchio. La ventilazione scadente può causare surriscaldamenti e danneggiare il sistema.
• NON bloccare la ventola di raffreddamento e le fessure o i fori di aerazione. Se fossero bloccati da giornali, stoffa, ecc., il calore potrebbe non essere disperso.

Varie

• Qualora un oggetto metallico oppure del liquido penetri nel sistema, scollegare il cavo di alimentazione e consultare il rivenditore senza effettuare alcuna operazione.

NON smontare il sistema, in quanto non sono presenti componenti interni per i quali la manutenzione può essere effettuata dall'utente.

• Qualora si preveda un lungo periodo di inattività del sistema, scollegare il cavo di alimentazione dalla presa c.a.

Qualora si noti un funzionamento anomalo, scollegare il cavo di alimentazione e consultare il rivenditore.

Come leggere il presente manuale

Per rendere il presente manuale più semplice e facile da comprendere, abbiamo adottato i metodi seguenti:

• Le operazioni di pulsanti e comandi vengono illustrate come elencato nella tabella seguente. Nel presente manuale vengono illustrate principalmente le operazioni di utilizzo del telecomando. Tuttavia, è possibile utilizzare i pulsanti e i comandi direttamente sull'unità principale se i nomi e i contrassegni sono uguali o simili.
• Alcuni suggerimenti e note correlate vengono illustrati di seguito nelle sezioni "Ulteriori informazioni su questo sistema" e "Localizzazione dei guasti", ma non nella stessa sezione in cui vengono illustrate le operazioni. Per ulteriori informazioni o in caso di dubbi sulle funzioni, visitare le sezioni relative per ottenere le risposte.

	Indica una pressione leggera del pulsante.
	Indica una pressione leggera e ripetuta del pulsante, finché viene selezionata l'opzione desiderata.
	Indica la pressione di un pulsante.
2 sec.	Indica di mantenere premuto il pulsante per un numero di secondi specificato. • Il numero all'interno della freccia indica il periodo di pressione (in questo esempio, 2 secondi). • Se non è presente alcun numero all'interno della freccia, tenere premuto finché l'intera procedura viene completata o si ottiene il risultato desiderato.
	Indica di ruotare il comando verso le direzioni specificate.

Remote ONLY	Indica che esta operazione è possibile solotramite il telecomando.
Main Unit ONLY	Indica che esta operazione è possibile soloutilizzando i pulsanti e i controlli dell'unità principale.

Operazioni preliminari

Punto 1: Aprire la confezione e controllare gli accessori.

Punto 2: Preparare il telecomando.

Punto 3: Collegare i componenti quali le antenne AM/FM, i diffusori ecc. (vedere da pagina 5 a pagina 7).

Infine, collegare il cavo di alimentazione.

Ora è possibile utilizzare il sistema.

Punto 1: Apertura della confezione

Dopo l'apertura della confezione, verificare che siano presenti tutti i seguenti elementi. Il numero tra parentesi indica la quantità di pezzi in dotazione.

• Antenna FM (1)
• Antenna a telaio AM (1) Telecomando (1)
• Batterie (2)

Qualora manchino pezzi, contattare immediatamente il rivenditore.

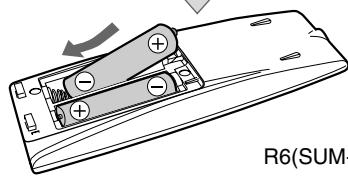

Punto 2: Preparare il telecomando

Inserire le batterie sul telecomando abbinando la polarità (+ e -) in modo corretto.

1

2

R6(SUM-3)/AA(15F)

3

• NON utilizzare una batteria vecchia insieme ad una nuova.
• NON utilizzare tipi diversi di batterie insieme.
• NON esporre le batterie a calore o fiamme.
• NON lasciare le batterie all'interno del vano batterie se si pensa di non utilizzare il telecomando per un periodo di tempo prolungato. In caso contrario, eventuali perdite di liquido delle batterie potrebbero danneggiare il telecomando.

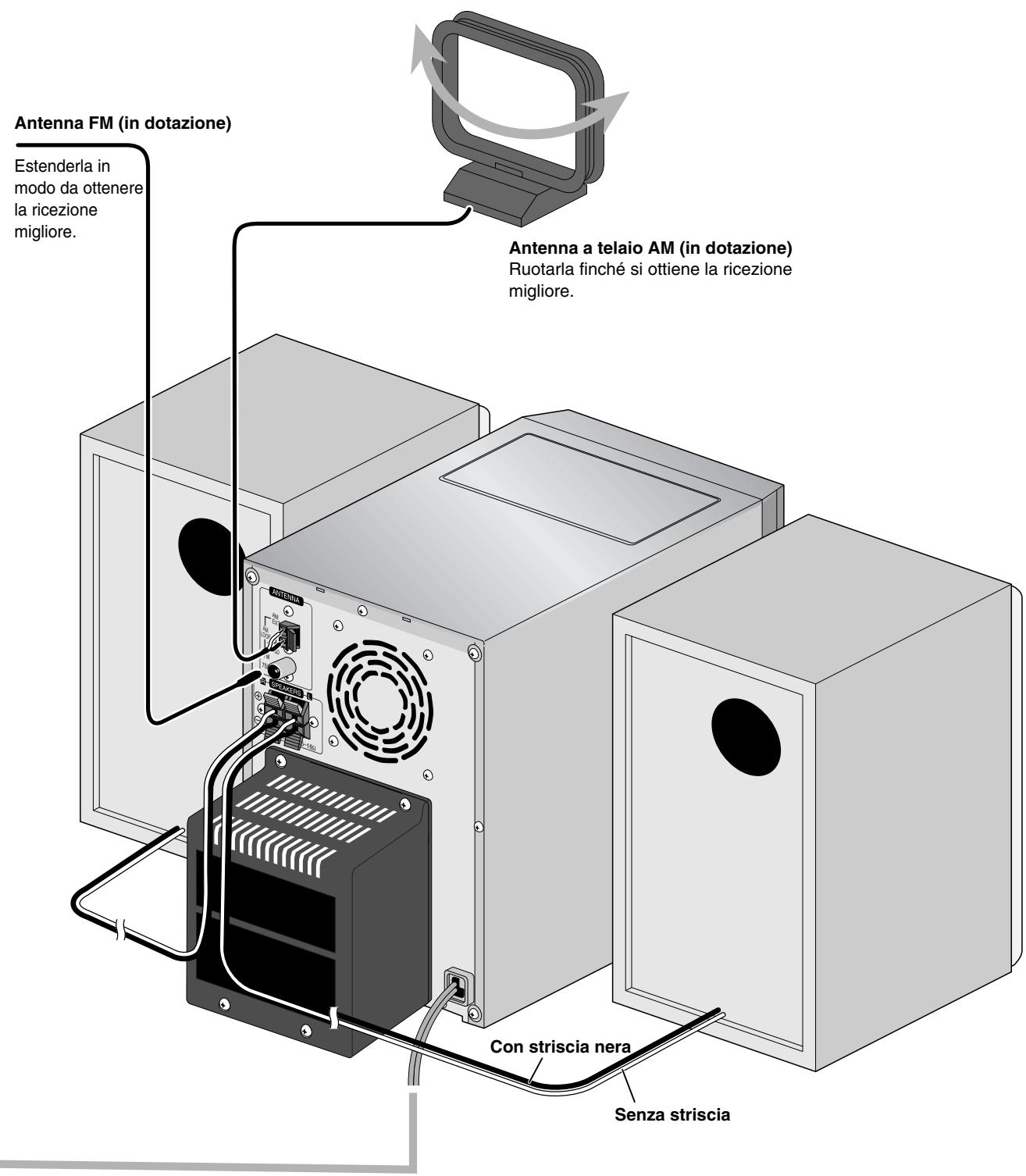

Punto 3: Collegamenti

Per informazioni più dettagliate, vedere pagina 7.

Per informazioni più dettagliate sul collegamento di apparecchiature esterne, vedere pagina 13.

Le illustrazioni dei terminali di ingresso/uscita sono riportate a titolo di esempio.

Per il collegamento di altri componenti, fare riferimento anche ai relativi manuali, in quanto i nomi dei terminali riportati sul lato posteriore possono variare.

Prima di effettuare i collegamenti, spegnere tutti i componenti.

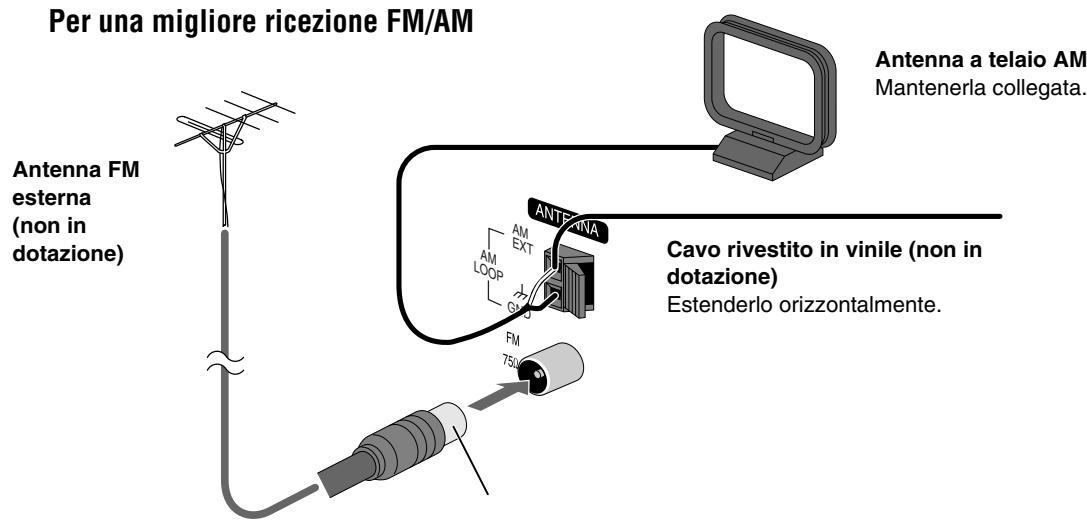

Scollegare l'antenna FM fornita e collegarla a un'antenna FM esterna utilizzando un cavo da 75 Ω con un connettore di tipo coassiale (IEC o DIN45325).

Alla presa di corrente

Collegare il cavo di alimentazione solo una volta terminati tutti gli altri collegamenti.

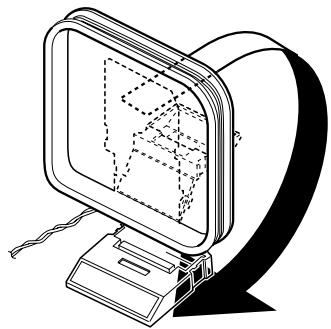

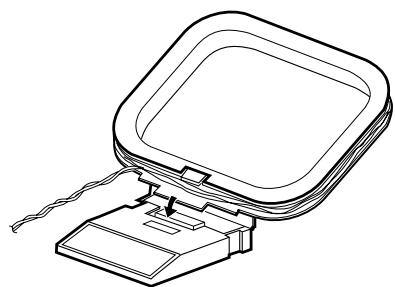

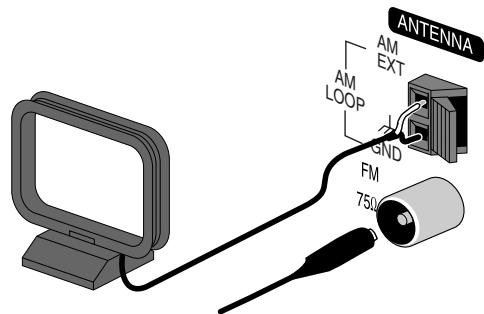

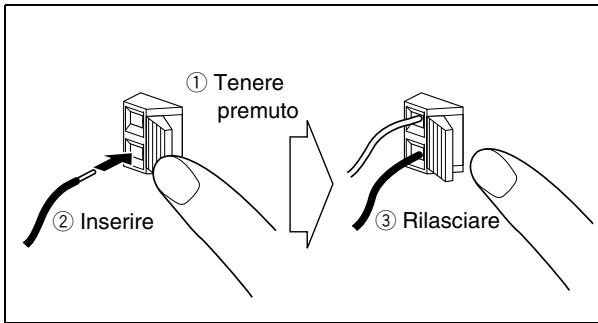

Per montare e collegare l'antenna a telaio AM

Per collegare l'antenna a telaio AM

Assicurarsi di collegare il filo correttamente: l'estremità bianca con AM EXT, l'estremità nera con GND.

• Se i cavi dell'antenna a telaio AM o dei diffusori sono ricoperti di vinile, togliere la copertura per esporre l'estremità.
• Accertarsi che i conduttori dell'antenna non tocchino altri terminali, i cavi di collegamento o il cavo di alimentazione. Tenere le antenne lontano dalle parti metalliche del sistema, dai cavi di collegamento e dal cavo di alimentazione CA, in quanto ciò potrebbe influenzare negativamente la ricezione.

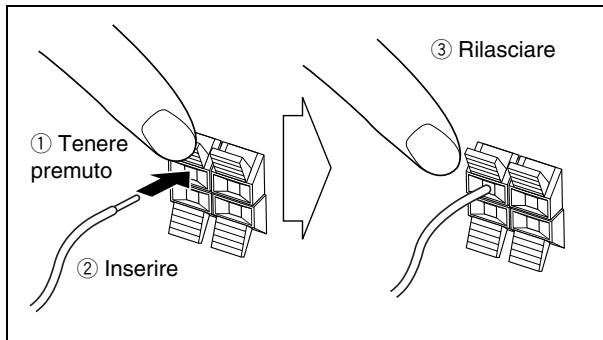

Per collegare i cavi per i diffusori

Accertarsi che entrambi i diffusori siano collegati correttamente e saldamente.

Quando vengono collegati i cavi dei diffusori, abbinare la polarità dei terminali dei diffusori come segue: collegare il cavo con striscia nera a (-) e il cavo sulla striscia a (+) .

• NON collegare più di un diffusore a ciascun terminale.
• Il conduttore dei cavi dei diffusori NON deve entrare in contatto con parti metalliche del sistema.

Le indicazioni sul display offrono numerose significazioni durante l'utilizzo del sistema.

Prima di utilizzare il sistema, è necessario comprendere le modalità di funzionamento degli indicatori sul display.

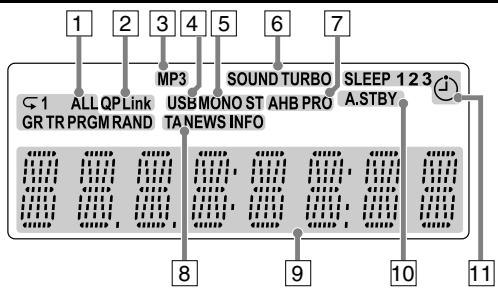

Indicazioni sul display principale

• Durante l'ascolto della radio:
• Durante la selezione di "AUX":

• Durante la coproduzione di un CD:

• Durante la riproduzione di un MP3*:

• Quando si seleziona USB MEMORY:

Numero di tracce attuali Tempo di riproduzione trascorso - Durante un'interruzione della riproduzione:

Quando la funzione RESUME è impostata su ON, sul display viene visualizzata l'indicazione RESUME. Ciò avviene anche quando si interrompe la funzione USB Memory o DAP.

CD:

Numero totale di tracce

Tempo di riproduzione totale

MP3:

• Durante la modalità "TRACK":

Numero totale di tracce

• Durante la modalità “GROUP”:

Numero totale di gruppi di tracce

• Quando inizia la riproduzione di un disco MP3, vengono visualizzati il numero della traccia e il nome della traccia (con tag ID3) prima della visualizzazione del tempo di riproduzione trascorso.

Indicatori della modalità di riproduzione

• RAND (random): Si accende quando è attiva la modalità di riproduzione casuale.
• PRGM (programma): Si accende quando è attiva la modalità di riproduzione programmata.
• : Si illumina quando la modalità di ripetizione è attivata.

-1: Fa ripetere la traccia. - ALL: Fa ripetere tutte le tracce. - GR: Ripete tutte le tracce contenute nel gruppo selezionato (solo MP3).

2 Indicatore QP Link

• Si accende quando si attiva la funzione QP Link.

3 Indicatore MP3

• Si accende quando viene rilevato un MP3.

4 Indicatore USB

• Si accende quando si seleziona la funzione USB MEMORY.

5 Indicatori della ricezione FM

• MONO: Si illumina quando la modalità FM monoaurale è attiva.
• ST (stereo): Si accende quando avviene la sintonizzazione a una stazione stereo FM con una forza di segnale sufficiente.

6 Indicatore SOUND TURBO

• Si accende quando viene attivata la funzione SOUND TURBO (vedere pagina 14).

7 Indicatore AHB PRO (Active Hyper Bass Pro)

• Si illumina quando la AHB PRO viene attivata.

8 Indicatore del TA/tipo di programma (PTY)

-TA/News/Info: Si accende per indicare il tipo di programma selezionato correntemente per la ricezione in PTY Standby.

-TA/News/Info: Lampeggia quando avviene la sintonizzazione automatica su un programma con la ricezione in PTY Standby.

9 Display principale

10 Indicatore A.STBY (Auto Standby)

• Si accende quando viene attivata la funzione di standby automatico.
• Lampeggia quando la riproduzione del disco si ferma con la funzione di standby automatico attiva.

11 Indicatori dei timer

• : Si illumina quando il timer giornaliero è in attesa. Lampeggia quando è al lavoro.
• 1/2/3: Si accende quando la funzione di timer giornaliero (1, 2 o 3) è in attesa oppure lampeggia durante l'impostazione o quando è operativa.
• SLEEP: Si accende quando è attivo il timer di autospegnimento.

Operazioni giornaliere—Riproduzione

1 Accendere l'unità.

La spia STANDBY dell'unità principale si spegne.

• Senza necessariamente premere STANDBY/ON /1 , il sistema viene attivato premendo uno dei pulsanti di selezione della sorgente, come illustrato al punto seguente.

2 Selezionare la sorgente.

La riproduzione viene avviata automaticamente se la sorgente selezionata è pronta.

• Se si preme AUX, viene avviata la sorgente di riproduzione nel componente esterno.

3 Regolare il volume.

4 Utilizzare la sorgente di destinazione come illustrato di seguito.

Per disattivare l'unità (modalità standby)

STANDBY/ON

La spia STANDBY dell'unità principale si illumina.

• Un consumo minimo di energia si verifica anche in modalità standby.

Per disattivare l'indicazione dell'orologio ai fini del risparmio energetico

Quando il sistema è spento...

DIMMER

• Premere nuovamente il tasto per visualizzare l'indicazione dell'orologio.

Ascolto in cuffia

Collegare le cuffie al jack PHONES sull'unità principale. Il suono cesserà di uscire dagli altoparlanti. Accertarsi di abbassare il volume prima di collegare o indossare le cuffie. - Quando vengono scollegate le cuffie, i diffusori vengono riattivati.

Non spegnere il sistema (modalità standby) mentre il volume è impostato a un livello molto alto. In caso contrario, l'improvvisa emissione di energia sonora all'accensione dell'unità o all'avvio della riproduzione può danneggiare l'udito, i diffusori e/o le cuffie.

Ascolto della radio

Per selezionare la banda (FM o AM)

La stessa operazione può essere effettuata anche mediante i tasti FM o AM del sistema.

Per sintonizzarsi su una stazione

Mentre viene selezionato FM o AM...

Telecomando:	Unità principale:
1 sec.	1 sec.

Sul display viene visualizzato il campo di frequenza. Quando il sistema si sintonizza su una stazione (frequenza) con una potenza di segnale sufficiente, la ricerca della frequenza si arresta.

• Premendo ripetutamente il pulsante, la frequenza cambia un passo alla volta.

Per terminare la ricerca manualmente, premere uno dei due pulsanti.

Se l'ascolto della stazione FM risulta difficile

MONO:

La ricezione risulta migliorata anche se viene perduto l'effetto stereo. Si accende l'indicatore MONO.

STEREO:

Usare normalmente questa posizione. L'effetto stereo verrà ripristinato.

Per memorizzare le stazioni

È possibile predefinire fino a 30 stazioni FM e 15 stazioni AM.

1 Sintonizzare l'unità sulla stazione che si desidera memorizzare. 2 Attivare la modalità di immissione del numero predefinito.

SET/RESUME

• Completare il processo seguente quando l'indicazione sul display lampeggia.

3 Selezionare un numero predefinito per la stazione da memorizzare.

1

2

3

Esempi:

4

5

6

Per selezionare il numero predefinito 5, premere 5.

7

8

9

predefinito 15, premere ≥ 10→ 1 → 5

0

10

Per selezionare il numero predefinito 30, premere ≥ 10→ 3 → 0

• È anche possibile utilizzare i pulsanti PRESET UP/PRESET DOWN.

4 Memorizzare la stazione.

SET/RESUME

memo

• Se si è memorizzata una stazione impostata su MONO, la stazione viene memorizzata mantenendo l'impostazione MONO.

Per sintonizzarsi su una stazione predefinita

1 Selezionare una banda (FM o AM).

2 Selezionare un numero predefinito per la stazione da memorizzare.

1

2

3

4

5

6

7

8

9

0

(≥10)

• È possibile usare il comando PRESET UP o PRESET DOWN.

Riproduzione di un disco

Questo sistema è in grado di riprodurre CD normali e CD-R/CD-RW (registrati nel formato CD audio o MP3).

Tipo di disco	Simbolo (logo)
CD audio	COMPACT DISC DIGITAL AUDIO
CD-R	COMPACT DISC DIGITAL AUDIO Recondite
CD-RW	COMPACT DISC DIGITAL AUDIO (Howrttable)

- Avvertenza per la riproduzione di DualDisc

Il lato non DVD di un "DualDisc" non è conforme allo standard "Compact Disc Digital Audio". Pertanto, non è consigliato l'utilizzo di un lato non DVD di un DualDisc con questo prodotto.

Per inserire un disco

È possibile caricare dischi anche durante l'ascolto di un'altra sorgente.

Per chiudere il cassettino, premere nuovamente

• Quando il cassettino del disco è aperto, è possibile chiuderlo e avviare la riproduzione premendo CD /II.

Per avviare:	Per la puna:	Per interrompere:
CD	CD
	Per rilasciare, premere nuovamente.

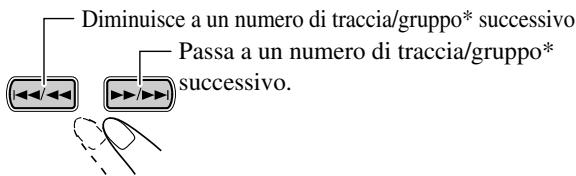

Per scegliere una traccia/gruppo*

Passa a un numero di traccia/gruppo*successivo.

Diminuisce a un numero di traccia/gruppo* successivo.

• Per informazioni dettagliate sulla selezione del gruppo, vedere "Per la riproduzione di dischi MP3" a pagina 12.

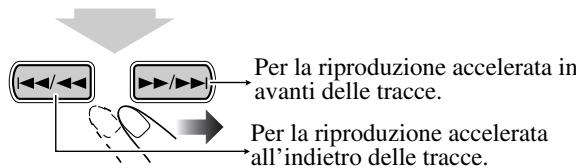

Per individuare una parte particolare

Durante la riproduzione di un disco, tenere premuto finché viene raggiunta la parte desiderata.

Quando si esegue questa operazione con sorgenti MP3, non viene riprodotto alcun suono.

Per individuare una traccia direttamente e avviare la riproduzione

1

2

3

Esempi:

4

5

6

Per selezionare la traccia numero 5, premere 5.

7

8

9

Per selezionare la traccia numero 15, premere ≥ 10 → 1 → 5

Per selezionare la traccia numero 30, premere ≥ 10 → 3 → 0

0

10

(Per le sorgenti MP3 con 100 tracce o più)

Per selezionare la traccia numero 125, premere due volte ≥ 10 → 1 → 2 → 5

Se le tracce non sono più di 99, è possibile premere ≧ 10 due volte per tornare alla condizione precedente alla pressione di ≧ 10.

Riproduzione da memoria USB o

Lettore audio digitale

Il sistema è dotato di un terminale USB MEMORY sul pannello anteriore. Questo terminale può essere utilizzato per collegare una memoria USB o un lettore audio digitale (DAP - Digital Audio Player) e ascoltare i brani audio presenti su tali supporti.

• Si tenga presente che da questo sistema non è possibile inviare segnali o dati alla memoria USB o al lettore DAP.

IMPORTANTE

• Prima di collegare o scollegare apparecchi, portare sempre il volume su "VOL MIN".
• Collegare direttamente al pannello anteriore dell'unità la memoria USB o il lettore DAP. Il collegamento mediante hub USB potrebbe causare problemi di funzionamento.
• È possibile collegare dispositivi di memoria USB e DAP compatibili con le specifiche tecniche per l'archiviazione di massa USB.
• Alcuni lettori DAP non sono compatibili con questa unità.
• Non è possibile riprodurre con questa unità tracce codificate o cifrate mediante tecniche particolari. È supportato solo il formato MP3.

Per collegare la memoria USB o il lettore DAP

Collegare il lettore DAP al sistema mediante il cavo USB in dotazione al lettore.

• Usare un cavo USB con un connettore "serie A" all'estremità da collegare al sistema.
• Quando si scollega la memoria USB o il lettore DAP, accertarsi che la riproduzione sia terminata e che il sistema si trovi in condizione di arresto.

Per riprodurre l'audio presente su memoria USB o lettore DAP

Per avviare: Per

interrompere:

• L'indicatore USB presente sul display è acceso quando è selezionata la funzione USB MEMORY.

Per scegliere una traccia/gruppo*

• Per informazioni dettagliate sulla selezione del gruppo, vedere di seguito la sezione "Per la riproduzione di dischi MP3".

Ripresa della riproduzione da CD audio/MP3/memoria USB/DAP

Premendo il tasto durante la riproduzione, l'unità memorizza il punto in cui si è interrotta la riproduzione della traccia. Premendo CD / o USB MEMORY / , è possibile riprendere la riproduzione dal punto in cui era stata interrotta.

Per attivare/annullare la funzione di ripresa della riproduzione

Se la sorgente è CD o USB MEMORY...

memo

• Premendo o scollegando la memoria USB o il lettore DAP, il punto di interruzione della riproduzione nella traccia viene cancellato.
• Per avviare la riproduzione a partire dalla prima traccia o attivare la funzione di ripresa della riproduzione, premere due volte il tasto CD /II o USB MEMORY /II.

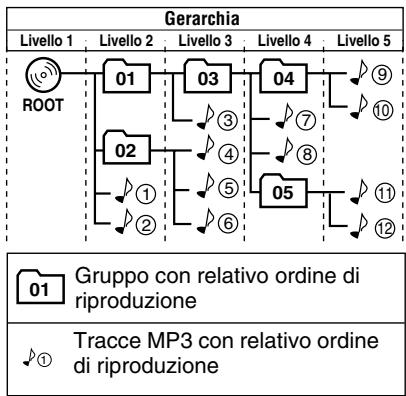

Per la riproduzione di dischi MP3

A seconda della modalità di riproduzione MP3, |▶/▶/▶▶/o i tasti numerici funzionano per la selezione del gruppo o la selezione della traccia.

Esempi:

Quando la modalità di riproduzione MP3 è "GROUP".

Indicatore GR (Gruppo)

Numero gruppi in totale

Numero totale di tracce

Premendo MP3 MODE è possibile modificare la modalità di riproduzione MP3.

• Ogni volta che si preme il tasto, la modalità di riproduzione MP3 si modifica come segue:

MP3 MODE

TRACK:

Vengono rilevate solo le tracce (i gruppi vengono ignorati). - I tasti numerici consentono la selezione delle tracce dei dischi MP3.

GROUP:

Vengono rilevati sia i gruppi che le tracce. - I tasti </>, />, />l e i tasti numerici consentono la selezione dei gruppi dei dischi MP3. - I tasti numerici consentono la selezione del numero di traccia all'interno di un gruppo.

Riproduzione di un'altra apparecchiatura

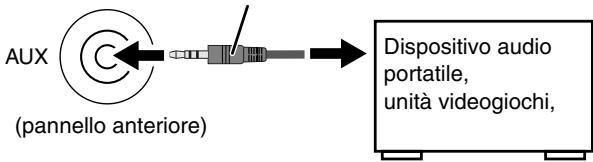

Collegamento di altre unità

Usando un cavo con minispinotto stereo a spillo (non in dotazione) è possibile collegare unità con prese di uscita audio analogiche come lettori DAP, televisori, ecc.

Minispinotto stereo a spillo (non fornito)

Se l'uscita audio dell'altra unità non ha un minispinotto stereo a spillo,

usare un adattatore per convertire il vostro minispinotto a spillo nella spina posseduta dall'uscita audio.

Fare riferimento ai manuali forniti con l'apparecchiatura.

IMPORTANTE

• Prima di collegare o scollegare apparecchi, portare sempre il volume su "VOL-MIN".

Per regolare il livello di ingresso del suono dall'altra unità

Il livello di ingresso del suono può essere regolato dal dispositivo collegato, se il segnale in ingresso è troppo forte o troppo debole.

1 Selezionare AUX per la sorgente. 2 Regolare il livello di ingresso.

AUX LVL 1: Livello di ingresso normale (impostazione predefinita).

Adatto per apparecchiature con un basso livello di uscita (ad esempio un dispositivo audio portatile).

AUX LVL 2: Livello di ingresso ridotto.

Adatto per apparecchiature con un elevato livello di uscita (ad esempio un lettore DVD).

memo

• Qualora si ritenga che il livello di uscita dall'apparecchiatura esterna sia elevato, selezionare AUX LVL2.

Funzione QP Link (Quick Portable Link)

Se si connettono al terminale AUX altre apparecchiature e si avvia la riproduzione da esse, la sorgente passa automaticamente ad AUX.

L'indicatore QP Link è acceso quando la funzione QP Link è attiva.

Quando la funzione QP Link è attiva...

• Se il terminale AUX riceve un segnale audio mentre il sistema è acceso, la sorgente passa automaticamente ad AUX.
• Se il terminale AUX riceve un segnale audio mentre il sistema si trovava in modalità standby, il sistema si accende automaticamente e riproduce l'audio.
• Non è possibile modificare la sorgente quando il terminale AUX riceve un segnale audio.

Se si preme un pulsante relativo a un'altra sorgente, l'indicatore QP Link lampeggia più volte.

memo

• Mentre è in corso la riproduzione sul dispositivo audio portatile, la funzione QP Link potrebbe accendere il sistema anche quando il timer di spegnimento pone in standby il sistema o l'utente pone in standby il sistema. In tal caso, disattivare la funzione QP Link oppure interrompere la riproduzione sul dispositivo collegato alla presa AUX.
• Se il segnale audio in ingresso ricevuto dal terminale AUX è debole, la sorgente potrebbe non passare ad AUX.
• A seconda dei contenuti della musica, la sorgente potrebbe non passare ad AUX.
• La sorgente impiega uno o due secondi per passare ad AUX dopo l'avvio di un'altra apparecchiatura (ad esempio un lettore audio digitale) e l'emissione del segnale audio da parte di essa. Ciò è dovuto al fatto che il sistema deve rilevare il segnale proveniente da tale apparecchiatura.
• Se l'indicazione dell'orologio è disattivata in modalità standby, la funzione QP Link non si attiva.

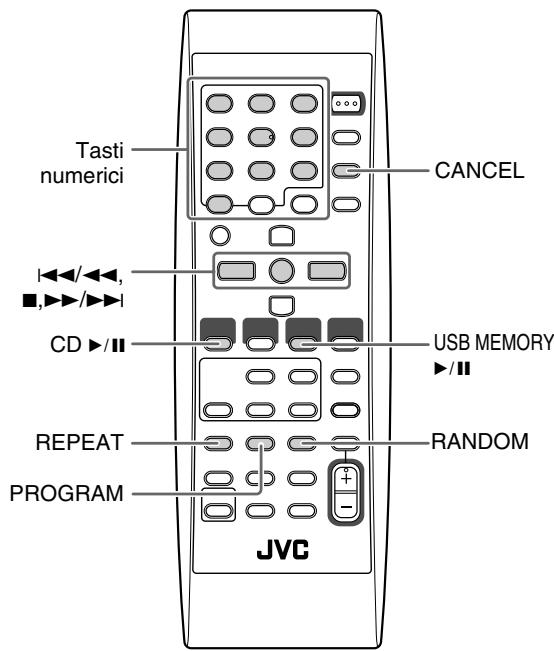

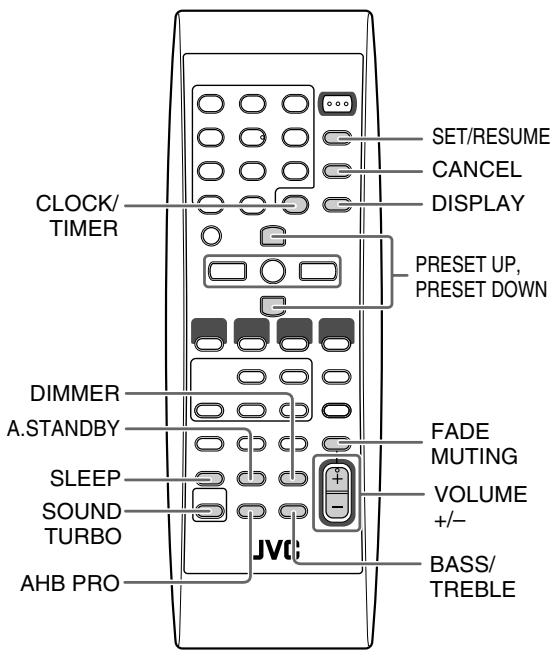

Telecomando

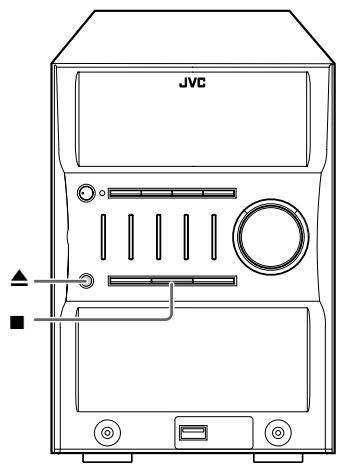

Unità principale

Regolazione del volume

È possibile regolare il livello del volume da 0 (VOL-MIN) a 31 (VOL-MAX).

Telecomando:

Unità principale:

Per escludere il volume immediatamente

Per ripristinare il volume, premere nuovamente o regolare il livello del volume.

Regolazione del suono

Potenziare il suono—SOUND TURBO

Questa funzione consente di potenziare il suono.

Per rinforzare i bassi—AHB PRO

È possibile rinforzare i bassi in modo che servino la loro pienezza anche basso

Per regolare il tono—BASS/TREBLE

È possibile regolare il livello delle frequenze basse e alte da 0 a +5

Per regolare le frequenze basse

Per regolare le frequenze alte

La stessa operazione può essere eseguita sul sistema. Quando la funzione SOUND TURBO è impostata su ON, la funzione BASS/TREBLE non è attiva.

Regolazione della luminosità del display — DIMMER

È possibile ridurre la luminosità del display.

Impostazione dell'orologio

Se non viene impostato l'orologio incorporato, non è possibile utilizzare il timer giornaliero (vedere pagina 22).

• Per uscire dall'impostazione dell'orologio, premere CLOCK/TIMER secondo necessità.
• Per tornare al punto precedente, premere CANCEL.

1 Attivare la modalità di impostazione dell'orologio.

• Se l'orologio è già stato impostato in precedenza, premere ripetutamente il pulsante finché viene selezionata la modalità (vedere pagina 22) di impostazione dell'orologio.

2 Regolare l'ora.

3 Regolare i minuti.

Viene visualizzata l'indicazione "CLOCK OK" e l'orologio integrato inizia a funzionare.

Per visualizzare l'ora corrente durante la riproduzione

Se si verifica una perdita di corrente

L'orologio perde la propria impostazione e torna su "0:00".

Sarà necessario reimpostarlo.

Spegnimento dell'alimentazione in modo automatico Remote ONLY

Per spegnere l'unità al termine della riproduzione—Standby automatico

Questa funzione è attiva solo quando la sorgente è impostata su CD.

Quando è attiva la funzione di standby automatico, l'indicatore A.STBY compare sul display.

Quando la riproduzione di un disco cessa, l'indicatore A.STBY inizia a lampeggiare.

Se non viene eseguita alcuna operazione entro circa 3 minuti quando l'indicatore lampeggia, il sistema si spegne (modalità standby) automaticamente.

Per spegnere l'unità dopo un dato periodo di tempo—Sleep Timer

1 Specificare il tempo (in minuti).

2 Attendere finché il valore impostato scompare.

Per controllare il tempo rimanente prima dello spegnimento

• Se viene premuto il pulsante ripetutamente, è possibile modificare il tempo di spegnimento.

Operazioni avanzate con la radio

Ricezione di stazioni FM con

Radio Data System

Il sistema Radio Data System consente alle stazioni FM di trasmettere un segnale supplementare oltre ai normali segnali del programma.

• Quando è sintonizzato su una stazione FM che fornisce il servizio Radio Data System.

Questo sistema può ricevere i seguenti tipi di segnali Radio Data System.

PS (Servizi associati al programma)	Mostra i nomi delle stazioni conosciute.
PTY ( Tipo di programma)	Mostra il tipo di programma trasmesso.
RT (Testo radio)	Mostra i messaggi di testo trasmessi alla stazione.
Enhanced Other Networks (Segnalazione altre reti)	Fornisce informazioni relative ai tipi di programmi trasmessi da stazioni Radio Data System di reti diverse.

Per visualizzare le informazioni Radio Data System

Mentre si ascolta una stazione FM...

PS	Vengono visualizzati i nomi delle stazioni. Se la stazione non trasmette alcun segnale, sul display viene visualizzato “NO PS”.
PTY	Viene visualizzato il tipo di programma trasmesso. Se la stazione non trasmette alcun segnale, sul display viene visualizzato “NO PTY”.
RT	Vengono visualizzati i messaggi di testo inviati alla stazione. Se la stazione non trasmette alcun segnale, sul display viene visualizzato “NO RT”.

Ricerca di un programma tramite i codici

È possibile individuare un tipo di programma particolare dai canali predefiniti (vedere pagina 10) specificando i codici PTY.

Per cercare un programma tramite i codici PTY

1 Mentre si ascolta una stazione FM...

2 Selezionare un codice PTY.

NEWS = AFFAIRS = INFO = SPORT = EDUCATE = DRAMA = CULTURE = SCIENCE = VARIORED = POP M = ROCK M = EASY M = LIGHT M = CLASSICS = OTHER M = WEATHER = FINANCE = CHILDREN = SOCIAL = RELIGION = PHONE IN = TRAVEL = LEISURE = JAZZ = COUNTRY = NATION M = OLDIES = FOLK M = DOCUMENT = ritorno al punto di partenza

3 Iniziare la ricerca.

Es.: È stato selezionato "NEWS"

Il ricevitore ricerca 30 stazioni FM preimpostate, fermandosi quando trova la stazione richiesta sulla quale si sintonizza.

• Se non viene individuato alcun programma, "NOT" e "FOUND" vengono visualizzati alternativamente sul display.
• Per terminare la ricerca in qualsiasi momento, premere PTY SEARCH.

Per continuare la ricerca se viene trovata una stazione non desiderata

Mentre le indicazioni sul display stanno lampeggiando, premere nuovamente PTY SEARCH.

Passaggio temporaneo automatico a un programma di propria scelta Remote ONLY

La funzione Enhanced Other Networks (Segnalazione altre reti) consente al sistema di passare temporaneamente a una stazione FM predefinita che trasmette un programma di propria scelta (TA, NEWS o INFO).

• Questa funzione viene utilizzata durante l'ascolto di una stazione FM che fornisce i segnali richiesti.

Durante l'ascolto di una stazione FM, selezionare una delle opzioni riportate di seguito:

TA	Informazioni sul traffico nella zona
NEWS	Notizia
INFO	Programmi informativi, nel senso più ampio del termine

Informazioni sulla funzione Enhanced Other Networks (Segnalazione altre reti):

CASO 1

Se una stazione non sta trasmettendo il programma scelto

Il sistema rimane sintonizzato sulla stazione corrente.

Se una stazione trasmette il programma di propria scelta, il sistema passa automaticamente alla stazione desiderata.

L'indicatore TA/News/Info inizia a lampeggiare.

Al termine del programma, il sistema ritorna sulla stazione precedentemente sintonizzata, ma la funzione rimane attiva (l'indicatore termina di lampeggiare e rimane acceso).

CASO 2

Se la stazione sintonizzata inizia la trasmissione del programma scelto

L'indicatore TA/News/Info inizia a lampeggiare.

Al termine del programma, l'indicatore termina di lampeggiare (la funzione rimane ancora attiva).

Operazioni avanzate con disco / memoria USB / lettori DAP

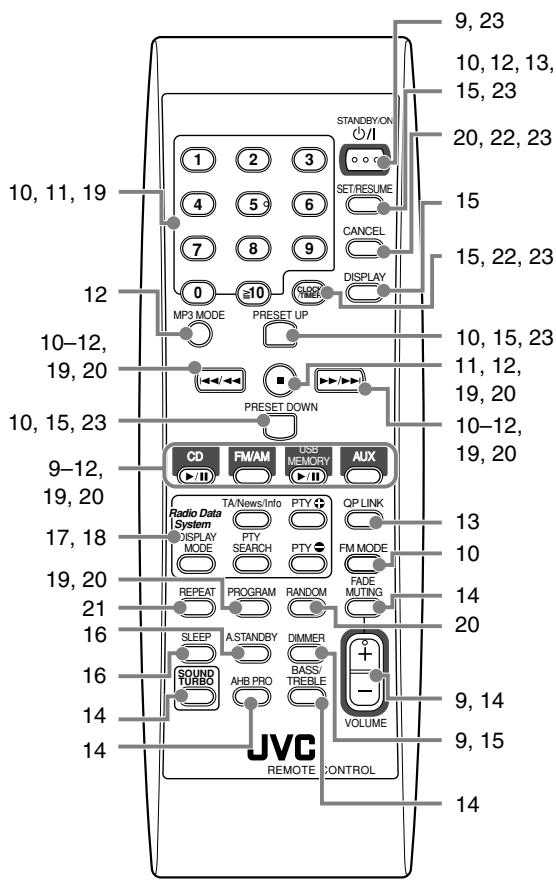

Telecomando

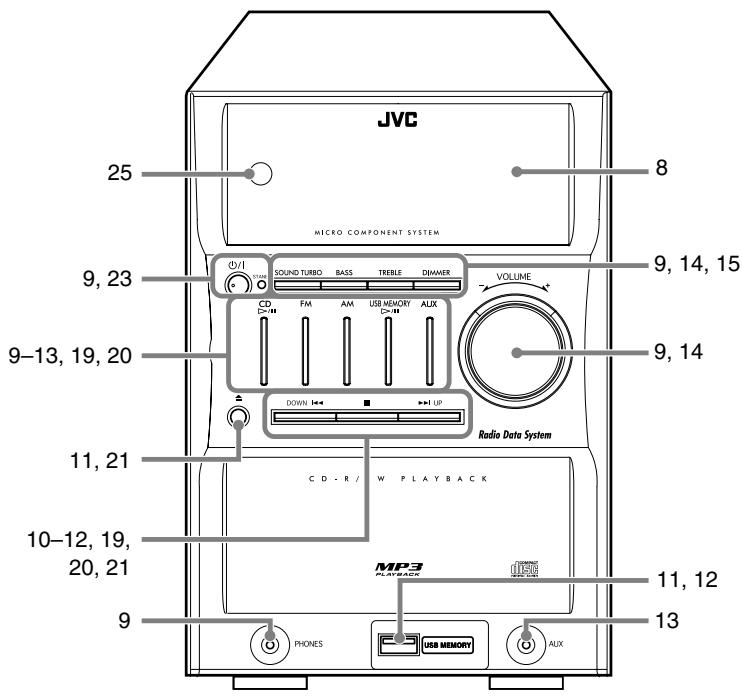

Unità principale

Programmazione dell'ordine di riproduzione — Riproduzione programmata

È possibile impostare l'ordine di esecuzione delle tracce (fino a 32) prima di iniziare la riproduzione.

• La riproduzione programmata può essere utilizzata solo in modalità MP3 TRACK.
• Premendo REPEAT, è possibile ripetere tutte le tracce programmate.

Prima di avviare la riproduzione, premere PROGRAM.

2 Selezionare le tracce desiderate per la Riproduzione programmata.

1

2

3

4

5

6

7

8

9

0

10

Esempi:

Per selezionare la traccia numero 5, premere 5.

Per selezionare la traccia numero 15, premere ≥10→1→5

Per selezionare la traccia numero 30, premere ≥ 10 → 3 → 0

(Per le sorgenti MP3 con 100 tracce o più)

Per selezionare la traccia numero 125, premere due volte ≥ 10 → 1 → 2 → 5

Se le tracce non sono più di 99, è possibile premere ≥ 10 due volte per tornare alla condizione precedente alla pressione di ≥ 10.

3 Ripetere il passaggio 2 per programmare le altre tracce. 4 Iniziare la riproduzione.

Le tracce selezionate vengono riprodotte nell'ordine programmato.

Per ignorare una traccia:	Per la punsa:	Per interrompere:
	CD oppure USB MEMORY Per rilasciare, premere nuovamente.

• Durante la riproduzione programmata, non è possibile selezionare le tracce mediante i tasti numerici.

Per visualizzare i contenuti programmati

Durante la visualizzazione dell'indicatore PRGM sul display e prima della riproduzione...

Nell'ordine programmato.

Nell'ordine inverso.

Per modificare il programma

Durante la visualizzazione dell'indicatore PRGM sul display e prima della riproduzione...

Per cancellare l'ultimo passaggio:	Per cancellare l'intero programma:
CANCEL
Peraggiungere passaggi al programma:
Ripetere il passaggio 2 di pagina 19.

Per uscire dalla riproduzione programmata

Durante la visualizzazione dell'indicatore PRGM sul display...

Premendo si annulla anche la funzione Program Play.

• Nel corso della funzione Program Play (l'indicatore PRGM è visualizzato sul display), non è possibile cambiare i piatti dei dischi. Se non viene effettuata alcuna operazione, la funzione Program Play viene annullata ed è possibile cambiare i piatti dei dischi.

Riproduzione in modalità casuale—

Riproduzione casuale

È possibile riprodurre in modo casuale tutte le tracce presenti sul disco selezionato, su memoria USB o lettore DAP.

• Premendo REPEAT, è possibile ripetere tutte le tracce (CALL).

Premere RANDOM.

Viene avviata la riproduzione in ordine casuale.

• Se per la riproduzione MP3 è selezionata la modalità "GROUP", questa viene annullata.

La riproduzione casuale termina quando tutte le tracce sono state riprodotte.

Per ignorare una traccia:	Per la punsa:	Per interrompere:
	CD oppure USB MEMORY Per rilasciare, premere nuovamente.

• Durante la riproduzione casuale, non è possibile selezionare le tracce mediante i tasti numerici.

Per uscire dalla riproduzione casuale

Durante la visualizzazione dell'indicatore RAND sul display...

Ripetizione dell'esecuzione—Riproduzione ripetuta Remote ONLY

È possibile ripetere la riproduzione.

Per CD/MP3 (modalità TRACK):

Per MP3 (modalità GROUP):

Durante la riproduzione programmata:

Durante la riproduzione casuale:

→1	Fa ripetere la traccia attuale.
GR →	Ripete tutte le tracce del gruppo corrente (solo per la modalità di riproduzione MP3 “GROUP”).
→ALL	Fa ripetere tutte le tracce. (Selezionabile nelle modalità di riproduzione normale e casuale)
→	Fa ripetere il programma.

Blocco dell'espulsione disco — Blocco bambini

È possibile bloccare i cassetti in modo che nessuno possa espellere i dischi caricati.

Cioè possibile mettere il sistema in standby.

Mentre i cassettini sono chiusi...

Per annullare il blocco, ripetere la stessa procedura.

Sul display verrà visualizzata la dicitura "UNLOCKED".

Telecomando

Impostazione del timer

Utilizzando il timer giornaliero, è possibile svegliarsi ascoltando la propria musica preferita.

• È possibile memorizzare tre impostazioni del timer giornaliero; queste possono essere attivate solo una alla volta.
• Per uscire dall'impostazione del timer, premere CLOCK/TIMER secondo necessità.
• Per correggere un errore di impostazione, premere CANCEL. Sarà possibile tornare al passaggio precedente.

Informazioni sul funzionamento del timer giornaliero

Una volta impostato il timer giornaliero, l'indicatore del timer (日) e l'indicatore del numero del timer (1, 2 o 3) si accendono sul display. Il timer giornaliero si attiva alla stessa ora ogni giorno finché viene disattivato manualmente o viene attivato un altro timer giornaliero.

Al momento dell'attivazione

Il sistema si accende, si sintonizza sulla stazione specificata oppure inizia la riproduzione della sorgente indicata.

• Scegliendo "P -- -", si seleziona l'ultima stazione sintonizzata.
• Scegliendo "VOL - -", si seleziona l'ultimo valore indicato.
• Mentre il timer giornaliero è al lavoro, l'indicatore del timer (⊙) e quello del numero del timer (1, 2 o 3) lampeggiano sul display.
• L'impostazione del timer rimane memorizzata fino a quando viene modificata.
• È possibile modificare la sorgente o regolare il volume dopo l'avvio della riproduzione per il timer giornaliero senza annullare quest'ultimo.

1 Selezionare una delle modalità di impostazione del timer che si desidera impostare—Daily 1 timer, Daily 2 timer, oppure Daily 3 timer.

Es.: Quando viene selezionata la modalità di impostazione Daily Timer 1

Continua...

2 È possibile impostare il timer secondo le proprie preferenze.

① Impostare l'ora e i minuti per l'ora di attivazione.

② Impostare in modo analogo l'ora e i minuti per l'ora di spegnimento. ③ Selezionare la sorgente di riproduzione — "TUNER FM," "TUNER AM," "CD," "AUX" oppure "USB".

Per "TUNER FM" e "TUNER AM":

Selezionare un numero predefinito oppure P - - - premendo PRESET UP o PRESET DOWN, quindi premere SET.

④ Impostare il volume.

Selezionando "VOL - -", il volume viene impostato sul livello precedente allo spegnimento del sistema.

3 Spegnere l'unità (in attesa) se il timer è stato impostato con il sistema acceso.

STANDBY/ON

01

Per spegnere il timer dopo aver eseguito l'impostazione

Poiché il timer giornaliero viene attivato alla stessa ora ogni giorno, potrebbe essere necessario cancellarlo per alcuni giorni particolari.

1 Selezionare il timer da cancellare.

2 Spegnere il timer selezionato.

L'indicazione del numero corrispondente al timer giornaliero è spenta.

Per attivare nuovamente il timer, ripetere i punti precedenti e al punto 2 premere...

L'indicazione del numero corrispondente al timer giornaliero si accende.

Ulteriori informazioni su quel sistema

Operazioni giornaliere — Riproduzione (vedere da pagina 9 a 13)

Ascolto della radio:

• Se viene memorizzata una stazione in un numero predefinito più occupato, la stazione memorizzata in precedenza verrà cancellata.
• Se viene scollegato il cavo di alimentazione oppure se manca la corrente, le stazioni predefinite verranno cancellate in pochi giorni. In tal caso sarà necessario memorizzare nuovamente le stazioni.

Riproduzione da disco, memoria USB o lettore DAP:

• Se si utilizza un disco da 8 cm, posizionarlo sul cerchio interno del vassoio.
• Il sistema non consente la riproduzione di dischi "packet write". Per la riproduzione di dischi MP3...
• I dischi MP3 richiedono un tempo di lettura maggiore rispetto ai normali CD. (La quantità di tempo necessaria dipende dalla complessità della configurazione di gruppi e file.)
• Alcuni file MP3 di cui non è possibile la riproduzione verranno ignorati. Ciò è dovuto al loro processo di registrazione e alle condizioni di registrazione.
• Al momento della creazione di dischi MP3, utilizzare il formato dischi di livello 1 o livello 2 ISO 9660.
• Questo sistema consente la riproduzione di file MP3 con estensione .mp3 (sia maiuscola che minuscola).
• Alcuni caratteri o simboli non verranno visualizzati correttamente sul display. Il numero di caratteri massimo visualizzato sul display per i file (esclusa l'estensione) è 30 per i tag ID3.
• Per la creazione di file MP3, si consiglia la frequenza di campionamento 44,1 kHz e la velocità 128 kbps.
• Questo sistema è in grado di riconoscere un massimo di 500 tracce e 200 gruppi per i dischi MP3 e di 999 tracce e 250 gruppi per le memorie USB. Una volta superato il numero massimo, le tracce e i gruppi eccedenti non verranno riconosciuti.
• L'ordine di riproduzione delle tracce MP3 può differire da quello desiderato per la registrazione. Se una cartella non include tracce MP3, verrà ignorata.

Configurazione gruppi/tracce MP3

Il sistema riproduce le tracce MP3 nel modo seguente: L'ordine di riproduzione indicato in figura è valido per le tracce MP3 presenti su disco.

Le tracce MP3 presenti su memoria USB o lettore DAP potrebbero essere riprodotte in modo differente.

Funzione QP Link (Quick Portable Link)

• Il sistema mantiene in memoria lo stato di attivazione o disattivazione della funzione QP Link anche quando si scollega o si rimuove il cavo di alimentazione CA.
• Quando si interrompe la riproduzione sull'apparecchiatura esterna (ad esempio un lettore audio digitale), la sorgente rimane impostata su AUX.

Operazioni giornaliere—Regolazioni audio e generali (vedere da pagina 14 a 16)

Regolazione del volume:

• Accertarsi di abbassare il volume prima di collegare o indossare le cuffie.

Regolazione del suono:

• Questa funzione influenza anche il suono in uscita delle cuffie.
• Non è possibile utilizzare SOUND TURBO e AHB PRO contemporaneamente.

Impostazione dell'orologio:

• I numero "0:00" lampeggeranno sul display finché l'impostazione dell'orologio verrà terminata.
• L'orologio può perdere o guadagnare 1 o 2 minuti al mese. Se ciò accade, regolare nuovamente l'orologio.

Spegnimento dell'alimentazione in modo automatico:

• Lo standby automatico non può essere annullato nelle seguenti operazioni:
• Regolazione della luminosità del display
• Regolazione del volume
• Regolazione del suono

Operazioni avanzate con la radio (vedere da pagina 17 e 18)

Descrizione dei codici PTY

NEWS: Notiziari

AFFAIRS: Programmi di approfondimento su notizie o fatti di attualità

INFO: Programmi su servizi sanitari, previsioni del tempo, ecc.

SPORT: Eventi sportivi

EDUCATE: Programmi didattici

DRAMA: Sceneggiati radiofonici

CULTURE: Programmi di cultura nazionale o regionale

SCIENCE: Programmi su scienze naturali e Tecnologia

VARIED: Altri programmi, come commedie o cerimonie

POP M: Musica pop

ROCK M: Musica rock

EASY M: Musica medlica (detta in genere "di facile ascolto")

LIGHT M: Musica leggera

CLASSICS: Musica classica

OTHER M: Altra musica

WEATHER: Informazioni meteorologiche

FINANCE: Notiziari commerciali, economici, di borsa, ecc.

CHILDREN: Programmi di intrattenimento per bambini

SOCIAL: Programmi su attività sociali

RELIGION: Programmi basati su vari aspetti della fede religiosa, sull'etica o sulla natura dell'esistenza

PHONE IN: Programmi in cui gli ascoltatori possono esprimere la propria opinione telefonicamente o in pubblico

TRAVEL: Programmi su destinazioni di viaggio, pacchetti turistici, idee e opportunità per le vacanze

LEISURE: Programmi incentrati su attività ricreative, ad esempio giardinaggio, cucina, pesca, ecc.

JAZZ: Musica jazz

COUNTRY: Musica country

NATION M: Musica popolare contemporanea di altre nazioni o aree geografiche, nella lingua delle aree di provenienza

OLDIES: I classici della musica pop

FOLK M: Musica folk

DOCUMENT: Programmi documentari presentati in uno stile investigativo

Operazioni avanzate con dischi / memoria USB / lettori DAP (vedere da pagina 19 a 21)

Programmazione dell'ordine di riproduzione — Riproduzione programmata:

• Se si tenta di programmare la traccia numero 33, viene visualizzata sul display la dicitura "FULL".
• Durante le fasi di programmazione...

L'immissione verrà ignorata se è stato programmato il numero di una voce non esistente sul disco (per esempio, è stata selezionata la traccia 14 su un disco che contiene solo 12 tracce).

Operazioni con il timer (vedere da pagina 22 e 23)

• Se viene scollegato il cavo di alimentazione o nel caso in cui manchi la corrente, l'impostazione del timer verrà annullata. Sarà necessario impostare nuovamente prima l'orologio, quando il timer.
• Se il timer di spegnimento viene impostato mentre è stata avviata la riproduzione della sorgente selezionata tramite il timer giornaliero, l'impostazione del timer giornaliero viene cancellata.

Altre informazioni

Le impostazioni che seguono vengono memorizzate dal sistema per due o tre giorni, anche se si rimuove il cavo di alimentazione CA. Dopo alcuni giorni, i parametri vengono reimpostati sui valori predefiniti dal produttore; in tal caso è necessario impostarli nuovamente.

Stazioni predefinite, volume, BASS/TREBLE, AHB PRO, SOUND TURBO, AUX LEVEL, QP Link e timer.

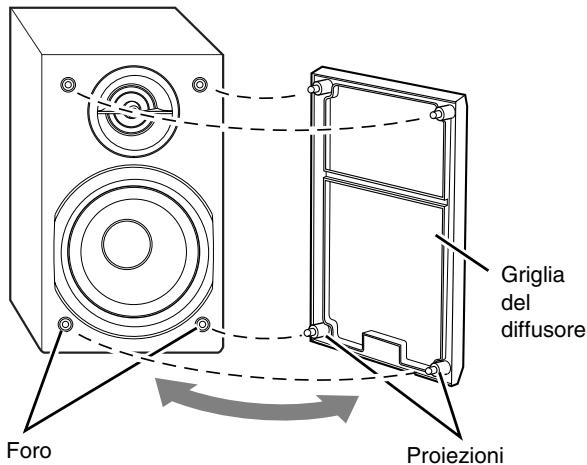

Per rimuovere le schermature dei diffusori

Localizzazione dei guasti

In caso di problemi con il sistema, prima di rivolgersi all'assistenza tecnica controllare se l'elenco presente contiene la soluzione al problema.

Dati generali:

Le regolazioni o le impostazioni vengono cancellate improvvisamente prima di completare l'operazione.

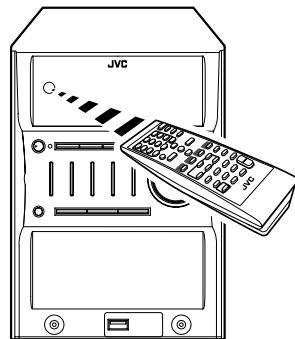

⇒ Esiste un limite di tempo per inserire le impostazioni. Ripetere nuovamente la procedura. È impossibile eseguire alcune operazioni. ⇒ Il microprocessore incorporato non funziona correttamente a causa di interferenze elettriche esterne. Scollegare il cavo di alimentazione dalla presa e collegarlo nuovamente. È impossibile utilizzare il telecomando per gestire il sistema. ⇒ Il segnale del telecomando incontra un ostacolo prima di raggiungere il sensore sul sistema. ⇒ Puntare il telecomando al sensore remoto sul pannello anteriore. ⇒ I segnali non raggiungono il sensore remoto. Avvicinarsi al sistema. ⇒ Le batterie sono scariche.

Non si sente alcun suono dai diffusori.

⇒ I collegamenti dei diffusori non sono corretti o sono allentati (vedere pagina 7). ⇒ Le cuffie sono collegate (vedere pagina 9).

Il sistema non si spegne. ⇒ La funzione QP Link è attiva (vedere pagina 13).

Operazioni con la radio:

L'ascolto di trasmissioni è disturbato da interferenze (vedere da pagina 4 a 6).

⇒ I collegamenti delle antenne non sono corretti o sono allentati. ⇒ L'antenna a telaio AM è troppo vicina al sistema. ⇒ L'antenna FM non è stata estesa e posizionata correttamente.

Operazioni con i dischi:

⇒ Il disco è capovolto. Reinserire il disco nel lettore con l'etichetta rivolta verso l'alto. L'audio del disco non viene riprodotto in modo omogeneo. ⇒ Il disco è graffiato o sporco.

Non è possibile aprire o chiudere il cassettino.

⇒ Il cavo di alimentazione non è collegato alla rete elettrica. ⇒ Il blocco bambini è attivo (vedere pagina 21).

Operazioni con il timer:

Il timer giornaliero non funziona.

⇒ Il sistema è stato acceso al momento dell'attivazione del timer. Il timer funziona solo quando viene spento il sistema.

Manutenzione

Per ottenere le migliori prestazioni dal sistema, mantenere i dischi ed i meccanismi puliti.

Manipolazione dei dischi

• Per rimuovere il disco dalla custodia, tenerlo per il bordo e premere leggermente nel foro centrale.
• Non toccare la superficie lucida del disco; non piegarlo.
• Dopo l'uso, riporre il disco nella custodia per evitare di danneggiarlo.
• Fare attenzione a non graffiare la superficie del disco.
• Non esporre alla luce, alle alte temperature o a umidità.

Per pulire il disco:

Pulire il disco con un panno morbido con un movimento diretto dal centro verso il bordo.

Pulizia del sistema

• Eliminare le macchie con un panno morbido. Se il sistema è molto sporco, pulirlo con un panno inumidito con una soluzione di acqua e detergente neutro e ben strizzato; poi asciugare con un panno asciutto.
• Per evitare di deteriorare, danneggiare o rimuovere la vernice dal sistema, fare attenzione a quanto segue:
• NON usare panni ruvidi.
• Pulire sempre delicatamente.
• NON usare solvente o benzina.
• NON utilizzare sostanze volatili, per esempio insetticidi.
• Non lasciare plastica o gomma a contatto con le superfici dell'unità per lungo tempo.

Specifiche

Sezione amplificatore

Potenza in uscita: 80 W per canale, min. RMS, su 6 Ω a 1 kHz a non più del 10% di distorsione armonica totale. (IEC268-3)

Diffusori/impedenza: 6 Ω - 16 Ω

Ingresso audio AUX Sensibilità in ingresso/Impedenza LEVEL1: 150 mV/47 kΩ LEVEL2: 500 mV/47 kΩ USB: Ver.1.1

Sezione sintonizzatore

Gamma di sintonizzazione FM: da 87,50 MHz a 108,00 MHz

Gamma di sintonizzazione AM (MW): da 522 kHz a 1629 kHz

Sezione lettore CD

Gamma dinamica: 85 dB

Rapporto segnale/interferenza: 85 dB

Distorsione del suono: non misurabile

Generali

Alimentazione: 230 V c.a. 50 Hz

Consumo di energia: 145 W (in funzionamento), 20 W (in standby), 0,9 W (in standby e con display spento)

Dimensioni (approssimative): 175 mm × 246 mm × 415 mm (L / A / P)

Peso (approssimativo): 6,2 kg

Diffusori

Bass-reflex a 2 vie

Unità diffusore: Woofer: cono da 12 cm × 1

Tweeter: cono da 4 cm × 1

Impedenza: 6 Ω

Dimensioni (approssimative): 145 mm × 246 mm × 212 mm (L / A / P)

Peso (approssimativo): 2,2 kg ciascuno

Accessori in dotazione

Vedere pagina 4.

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

Indice delle parti

Vedere le pagine relative per l'uso dei pulsanti e dei comandi.

Telecomando

Unità principale

JVC
