BEDIENUNGSANLEITUNG NX-PS2E JVC

Zur Verhinderung von elektrischen Schlagen, Brandgefahr, usw:

1. Keine Schrauben losen oder Abdeckungen enlfernen und das Gehäuse nicht öffnen.
2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ATTENTION

Ziehen Sie das Netzkabel ab, um die Stromversorgung vollständig zu unterbrechen (alle Leuchten und Anzeigen erlösen). Beim Aufstellung des Geräts stellen Sie sich, dass der Stecker gut zugänglich ist. Die Taste / STANDBY/ON trennt in keiner Position die Stromversorgung zum Netzanschluß.

• Wenn sich das Gerät in Bereitschaftsbetrieb befindet, leuchtet die STANDBY-Leuche auf.
• Ween das Gerät eingeschaltet wird, erlischt die STANDBY-Leuche.

Das Gerät kann über die Fernbedienung ein- und ausgeschaltet werden.

ATTENTION - Touche / STANDBY/ON

• Blockieren Sie keine Belüfungsschlitze oder -bohrungen.

(Wenn die Belüftungsöffnungen oder -locher durch eine Zeitung oder ein Tuch etc. blockiert werden, kann die entstehende Hitze nicht abgefuhrt werden.)

• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.
• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz.

Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.

• Setzen Sie these Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllen Objekte, z. B. Vasen, auf das Gerät gestellt werden.

ATTENTION

Ein übermäßiger Schalleistungspegel der Kopfhörer kann zu Gehorschäden führen.

ATTENTION:

• Lagern Sie die Batterie außerhalb der Reichweite von Kindern. Wenn die Batterie versehentlich von einem Kind verschlukt wird, suchen Sie sofort einen Arzt auf.
• Batterie nicht wiederauflagen, kurzschlieben, zerlegen oder ins Feuer werfen. Dies kann zum Erhitzen oder Platzen der Batterie oder zu einem Brand führen.
• Bewahren Sie die Batterie nicht zusammen mit anderen metallischen Gegenständen auf. Dies kann zum Erhitzen oder Platzen der Batterie oder zu einem Brand führen.
• Beim Entsorgen oder Lager der Batterie sollen den Sie sie mit Klebeband und Isoliermaterial einwickeln. Andernfalls kann es zum Erhitzen oder Platz den Batterie oder zu einem Brand kommt.
• Die Batterie sollt nicht mit Pinzetten oder ähnlichen Werkzeugen gehandelt werden. Dies kann zum Erhitzen oder Platzen der Batterie oder zu einem Brand führen.
• Entsorgen Sie die Batterie ordnungsgemäß entsprechend den bundesweiten oder lokalen Vorschriften.
• Die Batterien (austauschbare sowie installierte) sollenn nicht großen Hitzequellen wie Sonnenstrahlung, Feuer oder ähnlich ausgesetzt werden.

ACHTUNG:

• Bei unsachgemäßem Batteriewechsel besteht Explosionsgefahr.
• Verwenden Sie als Ersatz nur den gleichen oder einen gleichwertigen Typ.

Avertissement

Vorsicht: Ausreichende Belüfung

Zur Vermeidung von elektrischen Schlägen, Feuer und sonstigen Schäden sollen das Gerät unter folgenden Bedingungen aufgestellt werden:

1 Vorderseite:

Hindernisfrei und gut zuganglich.

2 Seiten- und Rückwände:

Hindernisfrei in allen gegebenen Abständen (s. Abbildung).

3 Unterseite:

Die Stellfläche muß absolut sein. Sorgen Sie für ausreichende Luftzuführ durch Aufstellung auf einem Stand mit mindestens 10 cm Höhe.

Dieses Symbol ist nur in der Europäischen Union gültig.

Dieses Symbol zeit an, dass das elektrische bzw. elektronische Gerät nicht als normaler Haushaltsabfall entsorgt werden soll. Stattdessen sollen das Produkt zur fachgerechten Entsorgung, Weiterverwendung und Wiederverwertung in Übereinstimmung mit der Landesgesetzgebung einer entsprechenden Sammelstelle für das Recycling elektrischer und elektronischer Geräte zugeführten werden.

Die korrekte Entsorgung these Products dient dem Umweltschutz und verhindert mögliche Schäden für die Umwelt und die menschliche Gesundheit, welche durch unsachgemäß Behandlung des Produkts auftreten konnen. Weitere Informationen zu Sammelstellenden und dem Recycling these Products erhalten Sie bei ihrer Gemeindeverwaltung, Ihremörtlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

Für die nicht fachgerechte Entsorgung these Abfalls konnen gemäß der Landesgesetzungsbung Strafen ausgesprochen werden.

(Geschäftskunden)

Wenn Sie diesen Produkt entsorgen möchten, besuchen Sieitte unsere Webseite www.jvc-europe.com, um Informationen zur Rücknahme des Produkts zu erhalten.

[Andere Länder außerhalb der Europäischen Union]

Wenn Sie这点es Produkt entsorgen möchten, halten Sie sich damititte an die entspruchenden Landesgesetze und andere Regelungen in Ihr Land zur Behandlung elektrischer und elektronischer Geräte.

Sehr geehrter Kunde, sehr geehrte Kundin,

deses Gerät stimmt mit den gültigen europäischen Richtlinien und Normen bezüglich elektramagnetischer Verträglichkeit und elektrischer Sicherheit überein.

Die europäische Vertretung für die Victor Company of Japan, Limited ist:

JVC Technology Centre Europe GmbH

Postfach 10 05 52

61145 Friedberg

Deutschland

Cher(e) client(e),

Vorsichtsmaßregeln 2

Erste Schritte 3

Anschlieben 4

Wichtige Bedienungsschritte 6

Hauptgerat 6

Fernbedienung 8

Einstellen von Uhrzeit und

Täglich-Timer 11

Einstellen der Uhr 11

Einstellen des Täglich-Timers 11

Wiedergabe vom iPod 13

Anschlieben des iPod 14

Wichtige Bedienungsschritte 14

Wiedergabe von

USB-Massenspeichergeräten 16

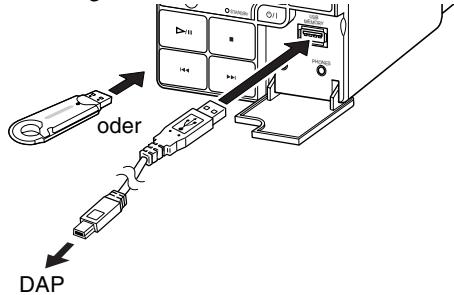

Anschließ des USB-Massenspeichergerats .... 16

Wichtige Bedienungsschritte 16

Hören von UKW-Sendungen 19

Wichtige Bedienungsschritte 19

Wiedergabe von anderen Geräten ....24

Anschlieben anderes Gerats 24

Störungssuche 25

Technische Daten 26

Einleitung

Wir danken Ihnen für den Kauf eines JVC Produkts.

Bitte lessen Sie die Anleitung vollständig durch, bevor Sie das Gerät in Betrieb besteht, um sicherzustellen, daß Sie alles vollständig verstehen und die bestmögliche Leistung des Geräts erhalten.

Vorsichtsmaßregeln

Aufstellung

• Stellen Sie die Anlage an einem ebenen, trockenen Standort auf, der weder zu kalt noch zu warm ist (zwischen 5^ und 35^ ).
• Stellen Sie die Anlage an einem Ort mit ausreichender Luftung auf, um Hitzestau in der Anlage zu vermeiden.

Stellen Sie die Anlage NICHT an einem Ort in der Höhe von Hitzequellen oder an einem Ort auf, der direktem Sonnenlicht, starkem Staub oder Vibration ausgesetzt ist.

• Lassen Sie ausreichenden Abstand zwischen der Anlage und dem Fernsehgerät.
• Halten Sie die Laufsprecher vom Fernsehgerät fern, um Störungen mit den Fernsehgerät zu vermeiden.

Betriebsstromquellen

• Beim Trennen der Anlage von der Wandsteckdose sollenn Sie immer am Stecker und nicht am Netzkabelziehen.

Berühren Sie das Netzkabel NICHT mit nassen Händen.

Interne Hitze

Zur Sicherheit müssen Sie folgende Punkte beachten:

• Stellen Sie sichere, dass für gute Luftung um die Anlage gesorgt ist. Durch schlechte Luftung kann Überhitzung und Beschädigung der Anlage verursacht werden.
• NICTT die Luftungsschlitze oder -llicher blockieren. Wenn diese z.B. durch eine Zeitung, Stoff o. Å blockiert sind, kann die Hitze möglicherweise nicht aus dem Gerät entweichen.

Sonstiges

• Falls Metallgegenstände oder Flüssigkeiten in die Anlage geraten, ziehen Sie den Netzstecker und wenden sich an ihren Fachhändler, bevor Sie weitere Maßnahmen treffen.

Zerlegen die Anlage NICT; im Inneren befinden sich keine vom Anwender zu wartenden Teile.

• Wenn Sie die Anlage über längerere Zeit nicht verwenden, sollen den Netzstecker aus der Wandsteckdoseziehen.

Falls Probleme auftreten, sollen den Netzsteckerziehen und sich an ihren Fachhändler wenden.

Erste Schritte

Mitgeliefertes Zubehör

Nach dem Auspacken prüfen Sie, ob die folgenden Antikel vorhanden sind. Die Zahl in Klammern zeigt die Anzahl jeder mitgelieferten Stücks an.

Fernbedienung (1)
- Lithiumknopfbatterie CR2025 (1) (Die Batterie wurde bei Auslieferung im Werk installment.)
Lautsprecherkabel 1,5m (2)
Lautsprecherkabel 2,5m (1)
- Netzkabel (1)
- Netzstecker (AA-R2401) (1)
UKW-Antenne (1)
- Dockingstation für iPod (1)

Falls etwas feht, wenden Sie sichitte sockfd an ihren Handler.

VORSICHT:

Zur Vermeidung von Bränden und Schäden sollens Sie das Folgende beachten:

• Verwenden Sie ausschließlich den mitgelieferten Netzstecker.
• Verwenden Sie den mitgelieferten Netzstecker nicht für andere Geräte.

Vorbereitung der Fernbedienung

Be der ersten Verwendung der Fernbedienungziehen Sie die Isolationsfolie hereus.

(Vorderseite)

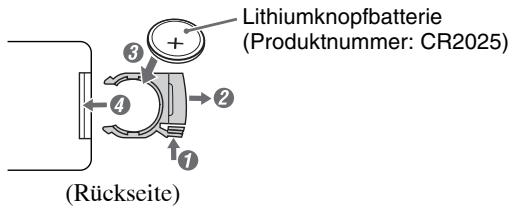

Ersetzen der Batterie in der Fernbedienung

Legen Sie die Batterie unter Beachtung der richtigen Polung (+ und -) in die Fernbedienung ein.

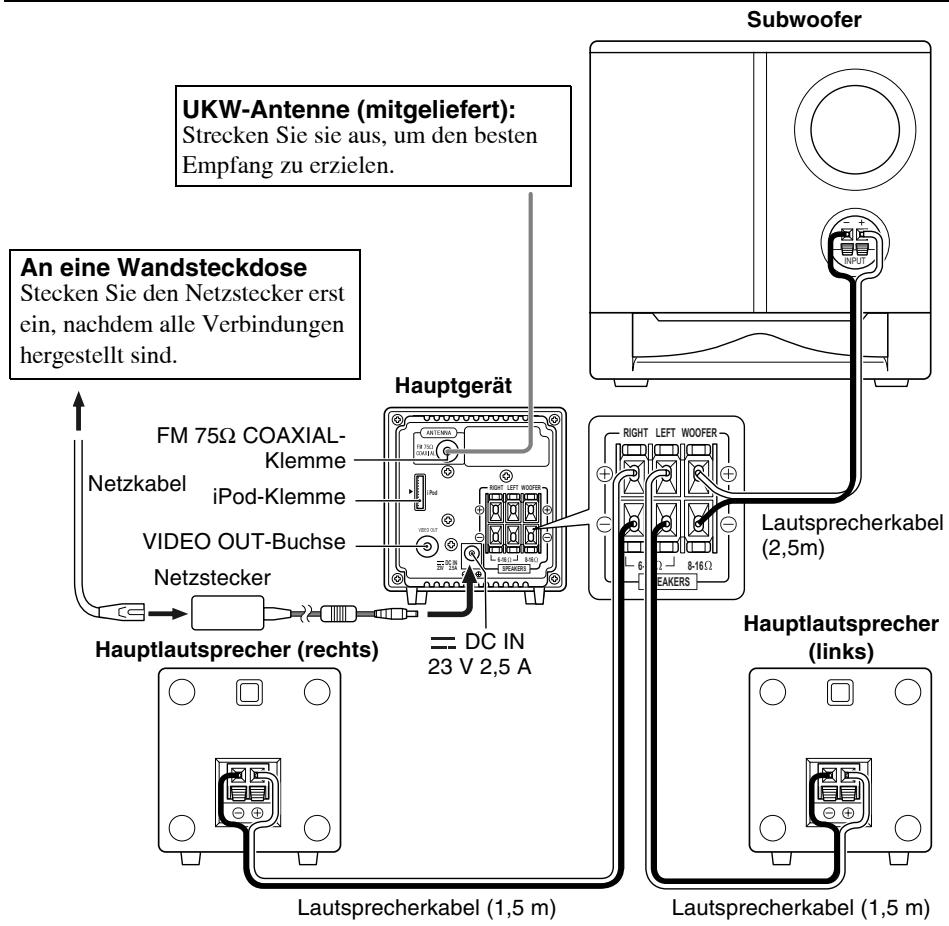

AnschlieBen

Stecken Sie das Netzkabel erst ein, nachdem Sie alle anderen Verbindungen hergestellt haben.

Beim Betrachten von Video/Bildern von Ihrem iPod auf Ihrem Fernsehgerät verwenden Sie das Composite-Videokabel (nicht mitgeliefert) zum Verbinden der VIDEO OUT-Buchse an der Anlage mit dem Composite-Videoeingang an Ihrem Fernsehgerät.

HINWEIS

• Stellen Sie sichere, dass die UKW-Antenne nicht andere Klemmen, Verbindungskabel oder Netzkabel berührt. Halten Sie außer dem die Antenne von Metalteilen der Anlage, Verbindungskabeln und dem Netzkabel fern. Dadurch kann schlechter Empfang verursacht werden.

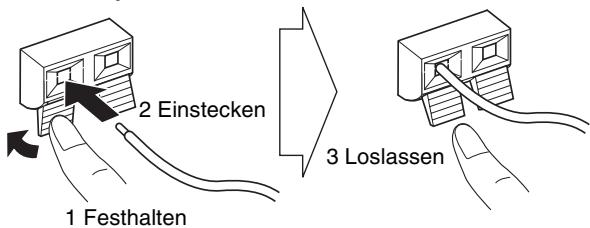

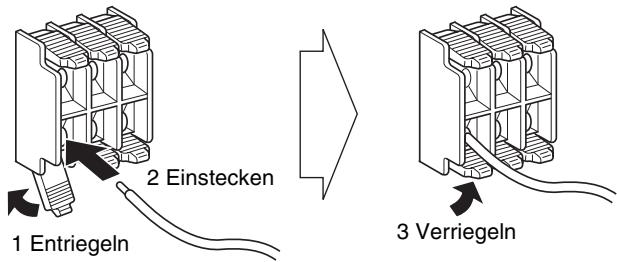

Zum Anschlieben der Laufsprecherkabel

Stellen Sie safer, dass das Hauptgerät, die Hauptlautsprecher und der Subwoofer korrekt und fest angeschlossen sind.

Beim Anschlieben der Laatsprecherkabel acht den Sie auf richtige Polung der

Laatsprecherklemmen: weißes Kabel auf (+)-Klemme und weißes Kabel mit schwarzem

Streifen auf (-)-Klemme.

HINWEISE

• NICHT mehr als einen Laufsprecher an jeder Klemme anschließen.
• NICHT zulassen, dass der Leiter der Lautsprecherkabel metallische Teile der Anlage berührt.

z. B. Laufsprecher
z. B. Hauptgerät

FürbetterenUKW-Empfang

Trennen Sie die mitgelieferte UKW-Antonne ab, und schlieben Sie eine UKW-Außenantenne mit einem 75 -Draht mit Koaxstecker (IEC oder DIN45325) an.

FM 75Ω COAXIAL-Klemme (an der Rückseite)
UKW-AuBenantenne (nicht mitgeliefert)

Wichtige Bedienungsschritte

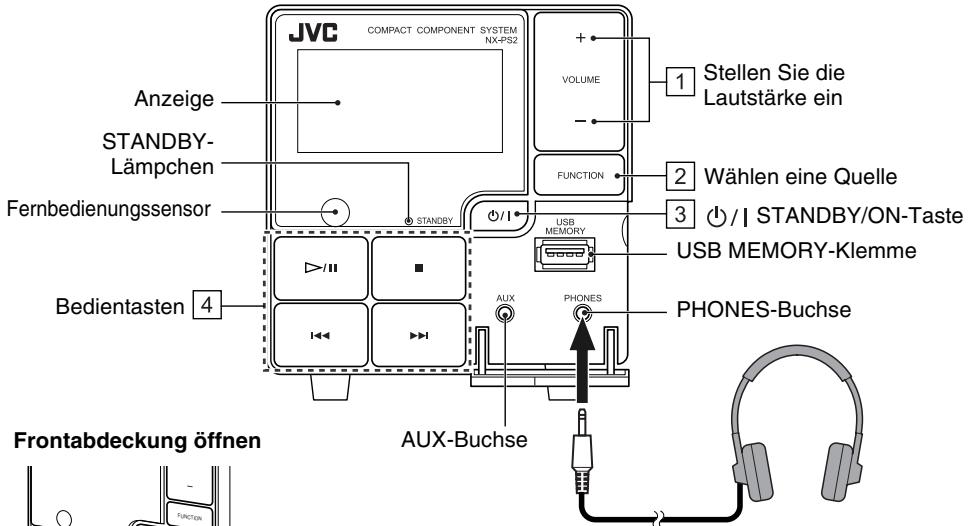

Hauptgerät

Verwendung von Kopfhörern

Stellen Sie die Lautstärke immer niedrig, bevor Sie Kopflörer anschließen oder aufsetzen.

• Durch Anschlieben der Kopflörer werden die Lautspricher deaktiviert.

Bedienung des Hauptgeräts

Tasten	Funktionen
1 + VOLUME -	Einstellen der Lautstärke im Bereich VOLUME MIN / 1 bis 29 / VOLUME MAX.
2 FUNCTION	Wählt eine Quelle. iPod (S.14) USB MEMORY (S.16) FM (S.19) AUX (S.24)
3 Φ/1	Schaltet die Anlage ein oder aus (Standby).
4 >III ≪ =	Spielt Musik und Video ab. / Stimmt auf einen UKW-Sender ab. iPod (S.15) USB MEMORY (S.16) FM (S.19)

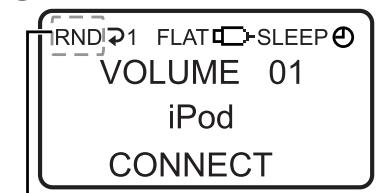

Informationsanzeige

Zeigt auch einen Programmtyp für die Enhanced Other Networks-Funktion im UKW-Modus (TA/News/Info).

Beim Wahlen von iPod:

Lautstärke

Quellname

Aktueller Status Uhranzeige

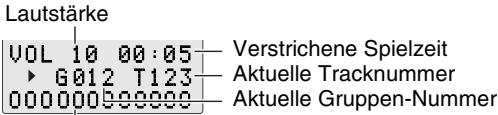

Be der Auswahl von USB MEMORY:

Dateinformation Uhranzeige

Beim Wahlen von FM:

UKW-Empfangsmodus

Beim Wahlen von AUX:

Symbole	Beschreibung
RND	Leuchtet bei aktivierter Zufallswiedergabe im Modus USB MEMORY. (S.18)
TA/News/Info	Zeigt einen Programmtyp für die Enhanced Other Networks-Funktion im UKW-Modus. (S.23)
►1/►ALL/►GR	Leuchtet bei aktiviertem Wiederholungsmodus im Modus USB MEMORY. (S.18)
FLAT/ROCK/POP/JAZZ/CLAS(KLASSISCH)	Zeigt eine gewährte Equalizereinstellung an. (S.10)
	Leuchtet bei angeschlossenem USB-Massenspeichergerät und aktiviertem Modus USB MEMORY.
SLEEP	Leuchtet auf, wenn der Einschlaf-Timer aktiviert ist. (S.9)
	Leuchtet bei eingestelltem Täglich-Timer. (S.11 - 12)

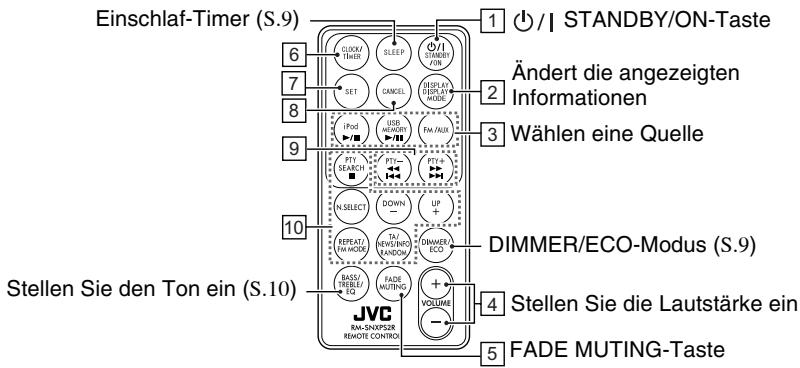

Fernbedienung

Bedienung über die Fernbedienung

Tasten	Funktionen
1	Schaltet die Anlage ein oder aus (Standby).
2	Ändert die angezeigten Informationen. iPod-Modus: Uhranzeige ⇌ Aktueller Status USB MEMORY-Modus: Uhranzeige ⇌ Dateiinformation UKW-Modus: Siehe „Ändern der Radio Data System-Informationen“ auf Seite 21. AUX-Modus: Uhranzeige ⇌ Keine Anzeige
3	Ändert Quelle zu iPod. (S.14) Startet die Wiedergabe und pausiert für iPod. (S.15)
	Ändert Quelle zu USB MEMORY. (S.16) Startet die Wiedergabe und pausiert für USB MEMORY. (S.16 - 18)
	Ändert Quelle zu FM und AUX. FM (S.19) AUX (S.24)
4	Einstellen der Lautstärke im Bereich VOLUME MIN / 1 bis 29 / VOLUME MAX.
5	Sofortige Reduzierung der Lautstärke. Zum Wiederherstellen der Lautstärke drücken Sie die Taste erneut oder passen Sie die Lautstärke an.

Sonstiges

Tasten	Referenzzeiten
6 CLOCK/TIMER	CLOCK/TIMER einstellen (S.11 - 12)
7 SET	CLOCK/TIMER einstellen (S.11 - 12) USB MEMORY (S.17) FM (S.20) AUX (S.24)
8 CANCEL	CLOCK/TIMER einstellen (S.11 - 12) USB MEMORY (S.17)

Tasten	Referenzzeiten
9 PTY- PTY+	CLOCK/TIMER einstellen (S.11) iPod (S.15) USB MEMORY (S.16) FM (S.19 - 21)
10 DOWN UP + PTY SEARCH REPEAT/ NEWS/INFORM RANDOM N SELECT	USB MEMORY (S.16 - 18) FM (S.19 - 23)

Dimmen der Anzeige—DIMMER

Drucken bei eingeschalteter Anlage. „DIMMER ON“ erscheint.

• Zum Abbrechen dieser Funktion drücken Sie DIMMER/ECO erneut. „DIMMER OFF“ erscheint.

So stellen Sie den ECO-Modus ein:

Im ECO-Modus erlischt die Anzeige, und es wird am wichtigen Strom verbraucht.

Drucken bei ausgeschalteter Anlage. „ECO ON“ erscheint und dann erlischt die Anzeige.

• Zum Abbrechen dieser Funktion drücken Sie DIMMER/ECO erneut. „ECO OFF“ entscheidet und dann die Uhranzeige.

Ausschalten der Anlage mit einer voreingestellten Verzögerung —Einschlaf-Timer

1 SLEEP	Drücken Sie die Taste wiederholt, um die Zeit (in Minuten) einzustellen, und bereits wie folgt: 10 → 20 → 30 → 60 → 90 → 120 OFF (Abgebrochen)
2	Warten Sie, bis die eingestellte Zeit abgelaufen ist.

• Zum Überprüfen der bis zum Ausschalten verbleibenden Zeit drücken Sie die Taste SLEEP einmal.
  Durch wiederholtes Drücken der Taste konnen Sie die Ausschaltzeit ändern.

Zum Einstellen des Tons

FLAT	Normaler Klang
ROCK	Verständt die niedrigen und hohen Frenzen. Gut für akustische Musik.
POP	Gut für Vokalmusik.
JAZZ	Gut für Jazz-Musik.
CLAS (KLASSISCH)	Gut für klassische Musik.

Einstellen von Uhrzeit und Täglich-Timer

Einstellen der Uhr

1 CLOCK/TIMER	Aktivieren Sie den Modus zur Uhrreinstellung („Clock Adjust“ erscheint). → Die Ziffern für die Anzeige der Stunden blinken. · Wenn Sie die Uhr bereits einmal eingestellt haben, drücken Sie die Taste mehrmals, bis „Clock Adjust“ erscheint. → Aktuelle Timer-Einstellungen → Timer-Einstellung → Clock Adjust→ Abgebrochen← Wenn die Uhr nicht eingestellt wurde, erscheint „Clock Adjust“ zuerst.
2 PTV+oder	1 Stellen Sie die Stunde ein. → Die Ziffern für die Anzeige der Minuten blinken.
	2 Stellen Sie die Minuten ein. → Die eingebaute Uhr beginnnt zu laufen.

• Zum Zurückschalten zum vorherigen Schritt drücken Sie CANCEL.
• Bei einem Stromausfall geht die Einstellung der Uhr verloren und wird auf „0:00“ zurückgesetzt. Sie müssen die Uhr neu einstehen.

Einstellen des Täglich-Timers

Ohne vorherige Einstellung der eingebauten Uhr konnen Sie den Täglich-Timer nicht verwenden. Mit dem Täglich-Timer ist der Betrieb als Musikwecker usw. möglich.

Bei Verwendung des iPod, eines USB-Massenspeichergeräts oder anderer Geräte als Wiedergabequelle müssen diese vorher an die Anlage angeschlossen werden. (S.14, S.16, S.24)

1 CLOCK/TIMER Wahlen Sie den Modus zur Timereinstellung. (Zwei Mal) → Aktuelle Timer-Einstellungen → Timer-Einstellung → Abgebrochen → Clock Adjust →

2 PTY+ oder PTY-

1 Stellen Sie zuerst die Stunde, dann die Minuten für die Einschaltzeit des Täglich-Timers ein. 2 Stellen Sie zuerst die Stunde, dann die Minuten für die Ausschaltzeit des Täglich-Timers ein. · Die Ein- und Ausschaltzeit des Täglich-Timers kann nicht auf dieselbe Uhrzeit eingestellt werden. 3 Wahlen Sie eine Wiedergabequelle—,iPod“ ,,USB MEMORY“ ,,FM“ oder ,AUX”. · Bei Auswahl von,USB MEMORY“ wahren Sie die Gruppennummer (,,001“ bis „,500“ und „----“), wahren Sie dann die Tracknummer (,,001“ bis „,999“ und „----“). Bei Auswahl von „----“ wird TRACK1 in GROUP1 eingestellt. (Siehe „Wiedergabe von USB-Massenspeicherveräten“ auf Seite 16.) · Wenn „FM“ (UKW) gewählt ist, wahren Sie eine Festsendernummer für den zu speichernden Sender. Wenn Sie „----“ wahren, wird der zuletzt gewährte Feststender abgestimmt. (Siehe „Hören von UKW-Sendungen“ auf Seite 19.) 4 Wahren Sie die Lautstärke (im Bereich „,VOLUME MIN / 1 bis 29 / VOLUME MAX"). → „,SET OK“ entscheidt kurz, gefolgt von Informationen zur Einstellung, dann entscheidt das Symbol ⊙ in der Anzeige.

3

Schalten Sie die Anlage aus (auf Standby).

• Zum Verlassen der Timereinstellung drucken Sie CLOCK/TIMER nach Bedarf.
• Zum Korrigieren einer Falscheingabe im Vorgang drücken Sie CANCEL. Sie können zum vorherigen Schritt zurückkehren.
• Schalten Sie nicht nach auf ECO-Modus, nach dem der Täglich-Timer eingestellt ist.

Ausschalten des Täglich-Timers

1

Wahlen Sie den aktuellen Modus zur Timereinstellung.

2

Das Symbol

verschwindet.

So schalten Sie den Täglich-Timer wieder ein (Reaktivieren Sie eine zuvor gemachte Timereinstellung.)

1

Wahlen Sie den aktuellen Modus zur Timereinstellung.

2

Das Symbol

erscheint in der Anzeige.

Wiedergabe vom iPod

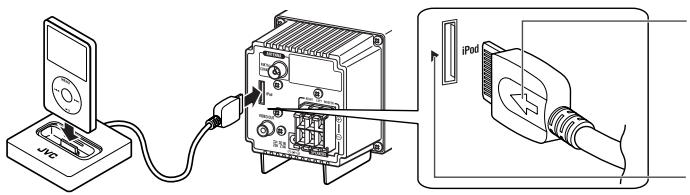

These Anlage verfügt an der Rückseite über eine iPod-Klemme. Sie konnen ihren iPod an die Anlage anschließen und Musik sowie Video von Ihr dem iPod abspielen.

VORSICHT:

Vor dem Wahlen der Videoquelle zur Wiedergabe erhnen Sie die entsprechende Einstellung am Videoausgang am iPod vor.

Ko mpatible iPod-Typen:

iPod-Modell	AUDIO	VIDEO
iPod nano 1GB/2GB/4GB	✓
iPod nano (zweite Generation) 2GB/4GB/8GB	✓
iPod mini 4GB/6GB	✓
iPod (vierte Generation) 20GB/40GB	✓
iPod photo (vierte Generation) 20GB/30GB/40GB/60GB	✓	✓*
iPod video (fünfte Generation) 30GB/60GB/80GB	✓	✓

*Nur für Standbild.

Sollte die iPod-Wiedergabe nicht korrekt erfolgen, aktualisieren Sieitte ihre iPod-Software auf die jüngste Version.

• Einzelheiten zur Aktualisierung Ihres iPods finden Sie auf der Website von Apple http://www.apple.com.

iPod ist ein Warenzeichen von Apple Inc., eingetragen in den USA und anderen Ländern.

Schlieben Sie den iPod mit der (mitgelieferten) Dockingstation an der Anlage an.

Vergewissern Sie sich, dass die Anlage beim Anschlieben ausgeschaltet ist.

Eingabe von Nummern über die Dockingstation

1 Bringen Sie den Dock-Adapter an der Dockingstation an.

Dock-Adapter (mit iPod mitgeliefert oder separat gekauft)

Abnehmer des Dock-Adapters von der Dockingstation:

Drucken Sie den Schlitz, undziehen Sie dann den Dock-Adapterzum Abnehmen.

Dockingstation für iPod (mitgeliefert)

HINWEIS

• Wenn der Anschlussstecker der Dockingstation mit einem Deckel geschlossen ist,itte diesen Deckel vor dem Anbringen des Dock-Adapters abnehmer.

2 Schlieben Sie die Dockingstation an.

Richten Sie die Pfeilmarkierung am Kabelstecker mit der Pfeilmarkierung an der iPod-Klemme aus.

Pfeilmarkierung am Kabelstecker

Pfeilmarkierung an der iPod-Klemme

HINWEISE

• Trennen Sie die Dockingstation von der Anlage ab, wenn Sie den Dock-Adapter anbringen/ abnehmer.
• Achten Sie darauf, nicht die Klemme an der Dockingstation beim Anbringen/Abnehmer des Dock-Adapters zu beschädigen.

Wichtige Bedienungsschritte

So wahlen Sie iPod als Quelle

iPod

Wahlen Sie iPod als Quelle und starten Sie die Wiedergabe.

• iPod kann auch über die Taste FUNCTION am Hauptgerät gewählt werden.

Allgemeine iPod-Bedienschritte

Taste		Funktion
Am Gerät	An der Fernbedienung
		Wiedergabe starten / Pause Drücken und festhalten: Der iPod ist im Schlafmodus
		Steigert die Tracknummern. Drücken und festhalten: Schnelle Vorwärtsutsche
		Senkt die Tracknummern. Drücken und festhalten: Schnelle Rückwärtssutsche (Drücken Sie diese Tastes während der Wiedergabe, um zum Beginn des Stückes zurückzugelangen.)

HINWEISE

• Der Akku des iPod wird bei eingeschalteter Anlage oder im Standby-Modus geladen (außer im ECO-Modus). Weitere Informationen zum Aufladen der Akkus finden Sie in der iPod-Bedienungsanleitung.
• Wenn Sie einen iPod an der iPod-Klemme und ein USB-Massenspeichergerät an der Klemme USB MEMORY anschließen, wird die Anlage eventuell überlastet.
• Bei der Wiedergabe von Tonquellen mit hohen Aufnahmepegeln kann es zu Verzerrungenkommen. Wenn Verzerrungen auftreten, sollen den Equalizer des iPod abschalten.Informationen zum Betrieb des iPod finden Sie im iPod-Benutzerhandbuch.
• JVC kann nicht für Verluste oder Schäden an iPods haftbar gemacht werden, die durch die Verwendung desses Produkts entstehen.
• Wenn Sie ihren iPod an die Dockingstation anschließen, stellen Sie safer, dass der Stecker an der Dockingstation vollständig in den iPod eingesteckt ist.
• Bewegen Sie die Anlage nicht mit angeschlossen iPod. Er konnte herunterfallen oder an der Klemme beschädigt werden.
• Die Klemmen an der Dockingstation und am iPod sollen nicht berührt oder angestoßen werden.
  These Anschlüsse konnten beschädigt werden.
• Entfernen Sie den iPod von der Dockingstation, wenn Sieihn nicht benutzten.
• Stellen Sie die Lautstärke immer auf den kleinsten Wert, wenn Sie den iPod anschließen oder entfernern.

Wiedergabe von USB-Massenspeichergeräten

These Anlage besitzt an der Vorderseite eine Klemme USB MEMORY. Sie können USB-Massenspeichergeräte wie USB-Flash-Speichergeräte, digitale Audioplayer (DAP) usw. an diese Anlage anschließen.

These Anlage kann keine USB-Massenspeichergeräte erkennen, deren Stromaufnahme 5V/500mA übersteigt.

Anschlieben des USB-Massenspeichergeräts

Beim Anschlieben eines USB-Massenspeichergeräts müssen Sie auch dessen betreffende Bedienungsanleitung beachten.

• Beim Entfernen der Verbindung zu einem USB-Massenspeichergerät sollen den Sicherstellen, dass bei der Anlage die Wiedergabe gestopt ist.

Wichtige Bedienungsschritte

So wahlen Sie USB MEMORY als Quelle

Wahlen Sie USB MEMORY als Quelle und starten Sie die Wiedergabe.
- USB MEMORY kann auch über die Taste FUNCTION am Hauptgerät gewählt werden.

Grundlegende Bedienungsverfahren für USB MEMORY

Taste		Funktion
Am Gerät	An der Fernbedienung
		Wiedergabe starten / Pause
		Wiedergabe beenden
		Steigert die Tracknummern. Drücken und festhalten: Schnelle Vorwärtsutsche
		Senkt die Tracknummern. Drücken und festhalten: Schnelle Rückwärtssutsche (Drücken Sie diese Taste während der Wiedergabe, um zum Beginn des Stückes zurückzugelangen.)

Für MP3/WMA-Wiedergabe

1 IN SELECT Einstellen des Modus Nummernauswahl.
2 DOWN oder Gruppennummer gefolgt von der Tracknummer ein.	VOL 10 G002 T005 Gruppennummer Stucknummer
3 USB (MEMORY) Starten Sie die Wiedergabe.

Zum Beenden des Modus Nummernauswahl drucken Sie CANCEL.

HINWEISE

• Sie können mit dieser Anlage keine Daten auf das USB-Massenspeichergerät übertragen.
• Stellen Sie die Lautstärke immer auf denkleinsten Wert, wenn Sie das USB-Massenspeichererat anschließen oder entfern.
• Schlieben Sie das USB-Massenspeichergerät direkt an der Anlage an. Durch Verwendung eines USB-Hubs kann es zu Fehlfunktionenkommen.
• Auf besondere Weise kodierte oder verschlüsselte Titel können nicht abgespielt werden.
• Der Akku des USB-Massenspeichergeräts wird bei eingeschalteter Anlage oder im Standby-Modus geladen (außer im ECO-Modus).
• Die iPod-Wiedergabe Funktioniert nicht an der USB MEMORY-Klemme. Wird ein iPod an den USB MEMORY-Klemme angeschlossen, wenn als Quelle „USB MEMORY“ ausgewähl ist, erscheint „RESTRICT“ auf dem Display.
• Diese Anlage kann eventuell manche USB-Massenspeichergeräte nicht wiedergeben und unterstützt kein DRM (Digital Rights Management).
• Manche MP3/WMA-Dateien können nicht wiedergegeben werden und werden übersprungen. Dies ist durch das jeweilige Aufzeinungsverfahren bedingt.
• These Anlage kann MP3/WMA-Dateien mit den Erweiterungen <.mp3> bzw. <.wma> wiedergeben (ohne Rücksicht auf Groß-/Kleinschreibung).
• Manche Zeichen oder Symbole werden nicht richtig im Display angezeigt. Die maximal angezeigte Zeichenzahl beträgt 32 für Dateien (ohne Erweiterung) und 30 für ID3-Tags.
• Wir empfehlen, jeder MP3-Datei mit einer Samplingrate von 44,1 kHz und Bitrate von 128 kbps zu erstellen. Entsprechend jeder WMA-Datei mit einer Samplingrate von 44,1 kHz und Bitrate von 96 kbps.
• Die Wiedergabereihenfolge von MP3/WMA-Tracks kann sich von der beabsichtigten unterscheiden. Wenn ein Ordner nicht MP3/WMA-Tracks enthalt, werden sie ignoriert.
• Sie konnen keinen Computer an den USB MEMORY-Anschluss des Systems anschlossen.

Microsoft und Windows Media sind entweder eingetragene Marken oder Marken der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.

Wiederholungswiedergabe

1 REPEAT/PM MODE	Drücken Sie die Taste wiederholt, bevor Sie die Wiedergabe starten, um den Wiederholmodus wie folgt anzugegeben:
	1	Wiederholt den aktuellen Track.
	ALL	Wiederholt alle Tracks.
	GR	Wiederholt alle Tracks der wegenwärtenigen Gruppe.
	(Keine Anzeige)	Der Wiederholungsmodus ist deaktiviert.
2 USB MEMORY	Starten Sie die Wiedergabe.

Zufallswiedergabe

1 NEWS/NPC RANDOM	RND entscheid in der Anzeige. • Zum Abbrechen drücken Sie die Taste erneut.
2 USB MEMORY	Die Wiedergabe beginnnt in zufälliger Reihenfolge. Die Zufallswiedergabe endet, wenn alle Tracks abgespielt sind. • Zum Wiederholen der Zufallswiedergabe drücken Sie REPEAT.

Hören von UKW-Sendungen

Wichtige Bedienungsschritte

So wahlen Sie FM als Quelle

Wahlen Sie als Quelle FM.

• FM kann auch über die Taste FUNCTION am Hauptgerät gewählt werden.
• Wenn ein UKW-Programm in Stereo ausgestrahlt wird, erscheint die Anzeige ST (Stereo) im Display (nur bei gutem Empfang).

Tuner-Grundbetrieb

Tasten		Funktionen
Am Gerät	An der Fernbedienung
oder	oder	Ändert die Frenzen Drücken und festhalten: Die Anlage startet den Sendersuchlauf und stoppt, wenn ein Sender mit ausreichender Signalstärke abgestimm ist. • Zum Stoppen des Suchlaufs, drücken Sie erneut.
—	oder	Stimmt auf einen Festsender ab: Drücken Sie die Taste wiederholt, um eine Festsendernummer zu wahren. (Zur Einstellung von Festsendern siehe „Einstellung von Festsenden" auf Seite 20.)
—	REPEAT PM MODE	Ändert den UKW-Empfangsmodus: Wenn eine UKW-Stereosendung schwer zu empfangen oder gestört ist, zur Verbesserung des Empfangs hier drücken. MONO (mono) erscheint in der Anzeige. Der Empfang wird verbessert, obwohl der Stereoeffekt verloren Goes. • Zum Zurückschalten auf Stereo-Effekt drücken Sie die Taste erneut.

Einstellung von Festsenden

Sie konnen die 30 UKW-Festsender eingeben.

1 PTY- oder PTY+		Stimmen Sie einen als Festsender einzugeben gewürschten Sender ab. · Sie können auch den Mono-Empfangsmodus für UKW-Festsender speichern, falls gewählt.
2 SET		Drücken, um den Festsendernummer-Eingabemodus zu aktivieren. · Beenden Sie den folgenden Vorgang, während die Anzeige im Display blinkt.
3 DOWN oder UP		Drücken Sie die Taste wiederholt, um eine Festsendernummer für den zu speichern gewürschten Sender zu wahren.
4 SET		Drücken, um den Sender zu speichern.

HINWEIS

• Beim Abziehen des Netzkabels oder bei einem Stromausfall werden die Festsender zwei Tage lang bewahrt und gehen dann verloren.

Empfang von UKW-Sendern mit Radio Data System

Das Radio Data System erlaubt es UKW-Sendern, ein zusätzliches Signal zusammen mit dem normalen Sendesignal auszustrahlen. Bei dieser Anlage konnen Sie die folgenden Typen von Radio Data System-Signalen empfangen.

PS (Sendername):

PTY(Programmtyp):

RT (Radiotext):

Zeigt besteht Sendernamen an.

Zeigt die Art der ausgestrahlten Programms an.

Dient zur Anzeige von Mitteilungen, die vom momentan abgestimmten Sender übertragen werden.

Bietet Information über die Typen von Programmen, die von Radio Data System-Sendern auf verschiedene Netzwerken ausgestrahlten werden.

HINWEIS

• Wenn Sie mehr über Radio Data System erfolnen wollen, besuchen Sie http://www.rds.org.uk.

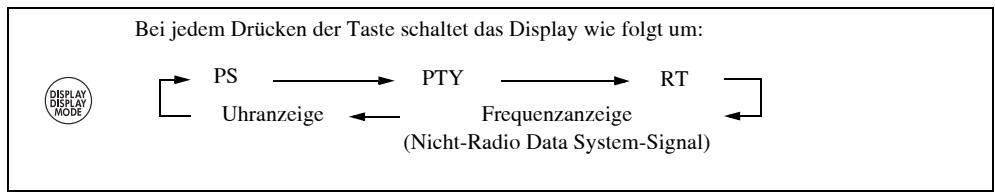

Ändern der Radio Data System-Informationen

HINWEIS

• Wenn keine Radio Data System-Signale ausgestrahlte werden, erscheint „NO PS“, „NO PTY“ oder „NO RT“ im Display.

Suchen von Sendungen mit PTY-Codes (PTY-Suche)

Sie können ein bestimtes Programm unter den Festsendern (siehe „Einstellung von Festsendern“ auf Seite 20) durch Angabe der PTY-Codes aufsuchen.

1 PTY SEARCH	Drücken Sie die Taste, um auf den PTY-Code-Einstellmodus zu schalten. „SELECT PTY“ erscheid in der Anzeige.
2 PTY+ oder PTY+	Wahlen Sie einen PTY-Code. • Zur Beschreibung der PTY-Codes siehe Seite 22.
3 PTY SEARCH	Die Anlageucht die Festsender für den gewählten Programtyp und stimmt auf den gefundenen ab.

Zum Fortsetzen des Suchlaufs zum Finden eines anderen gewählten Programmtypes drücken Sie PTY SEARCH, während die Anzeigen im Display blinken.

HINWEISE

Zum Stoppen des Suchlaufds drucken Sie PTY SEARCH.
- Wenn kein Programm des vorgegebenen Typs gefunden werden konnte, erscheint die Anzeige „,NOT FOUND" im Display.

PTY-Code
NONE	Kein Programmtyp, undefiniertes oder schwier in eine Kategorie einzuteilendes Programm.	WEATHER	Wetterberichte und -vorhorsagen.
NEWS	Nachrichten.	FINANCE	Börsenberichte und andere finanzielle Themen.
AFFAIRS	Aktuelle Themen, die über die Nachrichten hinausgeben, — wie Debatten und Analysen.	CHILDREN	Programme des Kinderfunks.
INFO	Programme, die einen breiten Bereich von Informationen oder Ratschlägen anbieten.	SOCIAL	Programme, die sich mit soziologischen, historischen, geografischen, psychologischen und gesellschaftlichen Themen befassen.
SPORT	Programme, die sich mit beliebigen Aspekten des Sportes befassen.	RELIGION	Religiöse Themen.
EDUCATE	Bildungsprogramme.	PHONE IN	Programme mit Meinungsumfragen, Höreranrufen oder einem öffentlichen Forum.
DRAMA	Hörspiele und Rundfunkserien.	TRAVEL	Reise-InFORMATIONen.
CULTURE	Programme, die sich mit Aspekten der nationalen oder regionalen Kultur befassen, einschließlich von Sprache, Theater usw.	LEISURE	Freizeitthemen.
SCIENCE	Programme zu Naturwissenschaften und Technik.	JAZZ	Jazz.
VARIED	Hauptsächlich gesprochenes Material, z.B. Quiz-Sendungen, Spiele mit Teilnehmern im Studio und Interviews mit bekannten Persönlichkeiten.	COUNTRY	Titel aus der musikalischen Tradition der Südstaaten der USA.
POP M	Kammerziell populäre Musik.	NATION M	Aktuelle populiäre Musik des Landes oder der Region in der Landessprache.
ROCK M	Rockmusik.	OLDIES	Musik aus dem „Golden Zeitalter“ der Popmusik.
EASY M	Aktuelle leichte Unterhaltungsmusik.	FOLK M	Titel, deren Wurzeln in der musikalischen Tradition einer bestimmen Nation liegen.
LIGHT M	Instrumentalmusik, Gesangs- und Chorwerke.	DOCUMENT	Programme, die sich mit Untersuchungen sachlicher Themen befassen.
CLASSICS	Klassik einschließlich von Orchesterwerken, Sinfonien, Kammermusik usw.	TEST	Sendungen, die ausgestrahlt werden, um Notsendeausrücklagen oder Gerät zu testen.
OTHER M	Musikgenres, die nicht in andere Kategorien passen.	ALARM	Notdurchsagen.

• Manche UKW-Sender verwenden u.U. eine Klassifizierung von PTY-Codes, die von der obigen Tabelle abweicht.
• Die PTY-Codes erscheinen im Display in der Reihenfolge der obigen(Liste.

Kurzfristig automatisch zu einem Programm ihrer Wahl umschalten

Die Enhanced Other Networks-Funktion erlaubtes der Anlage, kurzfristig zu einem anderen UKW-Sender umzuschalten, der ein Programm ihrer Wahl ausstrahlt (TA, News oder Info).
- These Funktion arbeitet beim Hören eines UKW-Senders, der die gewünschten Signale ausstrahlt.

Drucken Sie die Taste wiederholt, um einen Programtyp wie folgt zu wahlen:

TA: Verkehrsansagen in Ihrrem Gebiet.

News: Nachrichten

Info: Programm, das Ratschläge jeder Art vermittelt.

Wie die Enhanced Other Networks-Funktion praktisch arbeitet:

Wenn ein Sender das Programm Ihrer Wahl beginnnt auszustrahlen, schaltet die Anlage automatisch auf diesen Sender um. Die PTY-Code-Anzeige beginnnt zu blinken.

Nachdem das Programm beendet ist, schaltet die Anlage auf der vorher abgestimmten Sender zurück, aber die Funktion bleibt weiter aktiv (die Anzeige hört zu blinken auf und leuchtet ständig).

HINWEIS

• Sie können keine Bedienung außer Ändern des Programmtyps vornnehmen (.,TA",.,News" oder „Info”), während ein Enhanced Other Networks-Programm empfangen wird (.,TA",.,News" oder „Info" blinkt, und „LOCKED" entscheid, wenn Sie andere Bedienvorgänge versuchen). Zum Ausführren anderer Vorgänge warten Sie bis zum Ende des Programms (die Anzeige hört zu Blinken auf), oder deaktivieren Sie die Enhanced Other Networks-Funktion durch wiederholtes Drücken der TA/NEWS/INFO-Taste, bis die Programmtyp-Anzeige verschwindet (Aus).

Wiedergabe von anderen Geräten

Anschlieben anderes Geräts

Mit einem Kabel mit Stereo-Miniklinke (nicht mitgeliefert) können Sie andere Geräte mit analogen Ausgangsbuchsen, z. B. digitale Audioplayer, Fernsehgeräte usw. anschließen.

Stereo-Ministeckerkabel (nicht mitgeliefert)

• Lesen Sie die Bedienungsanleitungen der anderen Geräte.

HINWEIS

• Stellen Sie die Lautstärke immer auf den kleinsten Wert, wenn Sie andere Geräte anschließen oder entfernen.

So wahlen Sie andere Geräte als Quelle

Wahlen Sie als Quelle AUX.

• AUX kann auch über die Taste FUNCTION am Gerät gewählt werden.

So passen Sie den Audio-Eingangspegel für andere Geräte an

Sie können den Audio-Eingangspegel für das angeschlossene Gerät anpassen, wenn das eingehende Signal zu schwach oder zu stark ist.

Wahlen Sie als Quelle AUX.

Drücken und festhalten, bis die Anzeige im Display erscheint. Dann drücken und festhalten, bis die Einstellung geändert ist.

LEVEL 1:

Verringerter Eingangspegel. Gecignet für Geräte mit hohem Ausgangspiegel (z. B. DVD-Player).

LEVEL 2:

Normaler Eingangspegel (Werkseinstellung). Geeignet für Geräte mit niedrigem Ausgangspegel (z. B. tragbare Audiogeräte).

Störungssuche

Wenn Sie ein Problem mit Ihr System haben, gehen Sie zunachst diese Listedurch,um hier eine mögliche Lösung zu finden,bevor Sie das Gerät zum Kundendienst einreichen.

Allgemein:

Die Anlage kann nicht eingescheltet werden.

Netzstecker ist nicht ganzt eingesteckt. Schlieben Sie ihn ordnungsgemäß an. (S.4)

Anpassungen oder Einstellungen werden plötzlich abgebrochen, bevor sie beendet sind.

Es gibt eine Zeitbegrenzung. Wiederholen Sie das Verfahren.

Bedienungsvorgänge werden deaktiviert.

Der eingebaute Mikroprozessor kann aufgrund externer elektrischer Störungen eine Fehlfunktion zeigen. Ziehen Sie den Netzstecker ab und steckenihn erneut ein.

Unfähig, die Anlage von der Fernbedienung zu steuern.

Der Lichtweg zwischen der Fernbedienung und dem Sensor an der Anlage ist blockiert.
Richten Sie die Fernbedienung auf den Fernbedienungssensor auf der Vorderseite.
Signale konnen den Fernbedienungssensor nicht erreichen.
Verringern Sie den Abstand zur Anlage.
Die Batterien sind leer.

Es kommt kein Laut aus den Laatsprechern.

Die Laatsprecher sind nicht korrekt angeschlossen oder die Verbindung hat sich gelockert. (S.4 -5)
Die Kopfhörer sind angeschlossen. (S.6)

iPod-/USB-Massenspeichergerät-Funktionen:

iPod gibt kein Audio wieder, obwohl im Display CONNECT (verbunden) angezeigt wird.

Der Akku ist leer. Lassen Sie ihn länger als 10 Minuten angeschlossen.

Bedienung des Radios:

Schwer hörbare Sendungen wegen Rauschen.

Antennenverbindungen sind falsch oder lockerer. (S.4-5)
Die UKW-Antenne ist nicht richtig ausgestrekt und platziert. (S.4 - 5)

Timer-Functionen:

Täglich-Timer arbeitet nicht.

Der Timer wird nur bei ausgeschalteter Anlage aktiviert (Standby). (S.11 - 12)
Es kõnne ein Stromausfall aufgetreten sein.

Stellen Sie erst die Uhr, dann den Timer ein.

Technische Daten

Zubehör

SieheSeite3

Veränderker

Ausgangsleistung

Hauptlautsprecher

10 W pro Kanal min. RMS

mit einer Impedanz von 6

bei 1kHz ; nicht mehr als 10%

Klirrfaktor (IEC 268-3)

Subwoofer

30 W, min. RMS mit einer

Impedanz von 8 Ω bei 100

Hz; nicht mehr als 10%

Klirrfaktor (IEC268-3)

Anschlüsse

AUX

Eingangsempfindlichkeit/Impedanz (1 kHz)

LEVEL1 500mV / 47k

LEVEL2 125mV / 47k

USB MEMORY

Ver. 2.0 Full Speed

Ko mpatible Geräte

Massenspeicherung

Ko m p a t i b l e D a t e i s y s t e m e

FAT16,FAT32

Bus-Stromversorgung

Max. 5V / 500mA

iPod

Ko m p a t i b l e i P o d - T y p e n

SieheSeite13

Bus-Stromversorgung

Max. 5V / 500mA

VIDEO OUT (Für iPod) FBAS

Lautsprecherklemmen Hauptlautsprecher 6 -16

Subwoofer 8 -16

PHONES

32 -1k

15 mW/Kanal an

32Ω

Tuner

UKW-Abstimmbereich 87,50 MHz - 108,00 MHz

Gerät

Abmessungen

90mm× 96mm× 147mm (B/H/T)

Gewicht

ca. 0,62kg

Laatsprecherdaten

Hauptlautsprecher SP-NXPS2F (pro Einheit)

Typ Full-Range Bassreflexgehause

Lautsprechereinheit 7,5 cm-Konus × 1

Nennbelastbarkeit 10 W

Impedanz 6Ω

Frequenzbereich 150Hz - 20kHz

Schalldruckpegel 83 dB/W · m

Abmessungen 90mm× 96mm× 90mm (B/H/T)

Gewicht ca. 0,63kg

Subwoofer SP-NXPS2W

Typ Bassreflexgehause

Lautsprechereinheit 16 cm-Konus × 1

Nennbelastbarkeit 30 W

Impedanz 8Ω

Frequenzbereich 35Hz - 150Hz

Schalldruckpegel 80 dB/W · m

Abmessungen 221mm× 221mm×

222 mm (B/H/T)

Gewicht ca. 3,5kg

Leistungsmerkmale

NX-PS2 (System)

Betriebsstromanforderungen:

Wechselstrom 110V - 240V

50Hz / 60Hz

Leistungsaufnahme

19 W (eingeschaltet)

5 W (Standby-Modus)

1 W (ECO-Modus)

12 W (im Standby-Modus, mit angeschlossenem iPod und USB MEMORY.)

Netzstecker (AA-R2401)

INPUT 110V - 240V

Wechselspannung

50Hz / 60Hz1,5A

OUTPUT DC 23V = 2,5A 57,5 VA

CA-NXPS2 (Hauptgerät)

Stromversorgung DC IN 23V = 2,5A

Änderungen bei Design und technischen Daten bleiben vorbehalten.

Table des matières

Introduction. 2

Precautions 2

Pour commencer 3

Branchement 4

Technische gegevens 26

Introductie
