Produkttyp	Elektronische Registrierkasse
Marke	SHARP
Modell	XE-A203
Abmessungen (L × B × H)	355 × 430 × 312 mm
Gewicht	11 kg
Stromversorgung	Netz: offizielle Spannung (Nennspannung); Reservebatterien: 3 Alkali-Batterien LR6 (AA)
Stromverbrauch (Bereitschaft)	11,5 W (220-230 V) / 11,4 W (230-240 V)
Stromverbrauch (Betrieb)	41,4 W (220-230 V) / 41,8 W (230-240 V)
Betriebstemperatur	0 °C bis 40 °C
Bedienerdisplay	Punktmatrix-Display (16 Stellen, 1 Zeile)
Kundendisplay	7-Segment-Display (7 Stellen)
Druckertyp	Thermodrucker mit einer Station
Druckgeschwindigkeit	Ca. 12 Zeilen/Sekunde
Druckkapazität	24 Stellen pro Zeile
Papier	Thermopapier, Breite 57,5 ± 0,5 mm, max. Durchmesser 80 mm
Anzahl der Abteilungen	Bis zu 99
Anzahl der PLU/Hilfsabteilungen	Bis zu 1200 (Standard 210)
Steuersysteme	6 programmierbare Systeme (MwSt./automatische/manuelle Steuer, bis zu 4 Sätze)
Betriebsmodi	Aus (OFF), OP X/Z, REG (Verkauf), PGM (Programmierung), Annullierung, MGR (Manager), X1/Z1, X2/Z2
Sonderfunktionen	Direkte/indirekte Annullierung, Prozentberechnung, Rückerstattung, SICS, Wechselgeld, Euro, X/Z-Berichte

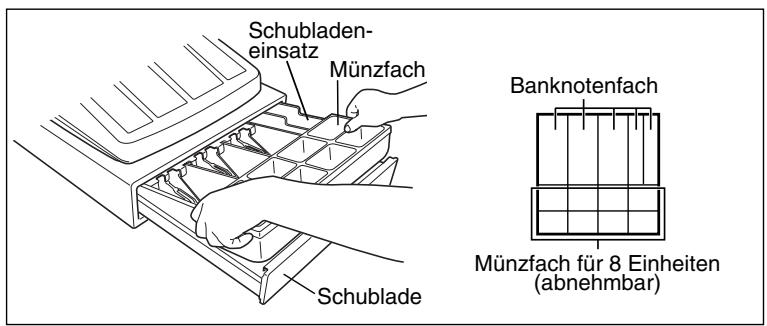

Geldlade	5 Banknotenfächer, 8 Münzfächer, abschließbar
Mitgeliefertes Zubehör	2 Manager-Schlüssel, 2 Bediener-Schlüssel, 2 Laden-Schlüssel, 1 Papierrolle, 1 Aufwickelspule, Bedienungsanleitung
Wartung und Reinigung	Mit einem trockenen, weichen Tuch reinigen; keine Lösungsmittel verwenden; Druckkopf mit einem in Alkohol getränkten Wattestäbchen reinigen
Sicherheit	Zum vollständigen Ausschalten Netzstecker ziehen; den Papierschneider vorsichtig behandeln; die Entsorgungshinweise für Batterien beachten

Häufig gestellte Fragen - XE-A203 SHARP

Wie initialisiere ich die Registrierkasse XE-A203?

Zur Initialisierung stecken Sie den Manager-Schlüssel in Position REG ohne eingelegte Batterien und schließen Sie das Netzkabel an. Drei Pieptöne bestätigen die Initialisierung. Nach dem Vorgang zeigt das Display "NO BATTERY" an.

Wie installiere ich die Reservebatterien?

Öffnen Sie nach der Initialisierung die Druckerabdeckung und dann den Deckel des Batteriefachs. Legen Sie 3 neue Alkali-Batterien LR6 (AA) unter Beachtung der Polarität ein. Schließen Sie den Deckel und die Abdeckung. Die Meldung "NO BATTERY" verschwindet.

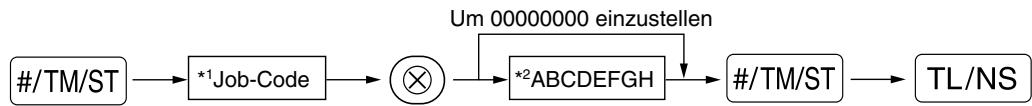

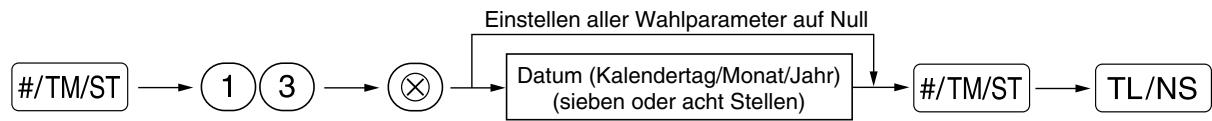

Wie programmiere ich Datum und Uhrzeit?

Drehen Sie den Schlüssel in Position PGM. Geben Sie für das Datum 8 Ziffern im Format TT/MM/JJ ein (z.B. 22052007 für 22.05.2007) und drücken Sie #/TM/ST. Für die Uhrzeit geben Sie 4 Ziffern im 24h-Format ein (z.B. 1430 für 14:30) und drücken Sie #/TM/ST.

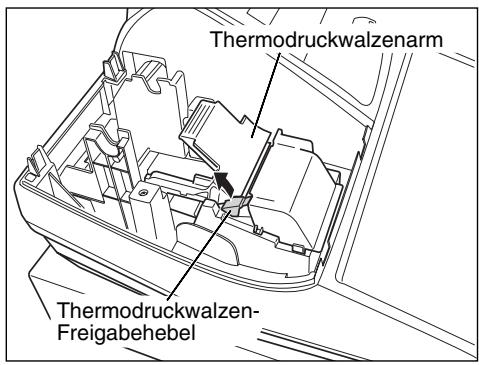

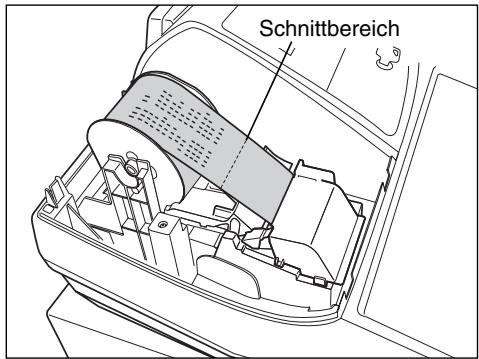

Wie wechsle ich die Papierrolle?

Entfernen Sie die Druckerabdeckung. Heben Sie den Entriegelungshebel der Druckwalze an. Entnehmen Sie die alte Rolle. Legen Sie die neue Rolle ein, führen Sie das Ende in die Führungen ein und schließen Sie den Arm bis zum Einrasten. Schneiden Sie den Überstand ab und setzen Sie die Abdeckung wieder auf.

Was tun bei Papierstau?

Entfernen Sie die Druckerabdeckung, heben Sie den Entriegelungshebel an und entfernen Sie vorsichtig das gestaute Papier (Vorsicht am Papierschneider). Stellen Sie sicher, dass keine Fragmente zurückbleiben, und legen Sie die Rolle dann richtig ein.

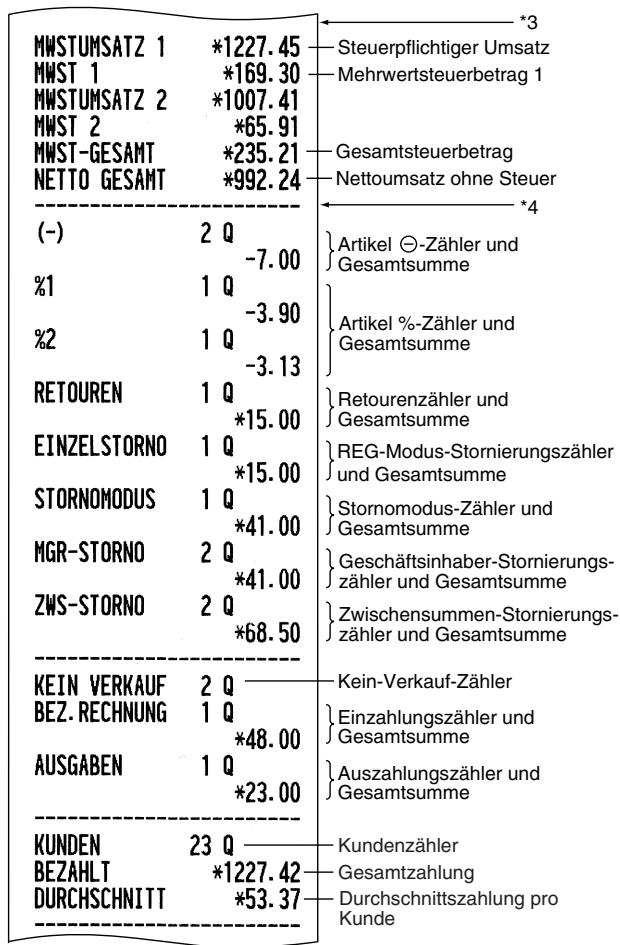

Wie erstelle ich einen Tagesabschlussbericht (Z-Bericht)?

Drehen Sie den Schlüssel auf X1/Z1 und drücken Sie die Taste TL/NS. Der Z-Bericht druckt alle Verkaufssummen und löscht den Speicher (außer den Gesamtsummen). Trennen Sie den Beleg ab und bewahren Sie ihn für Ihre Buchhaltung auf.

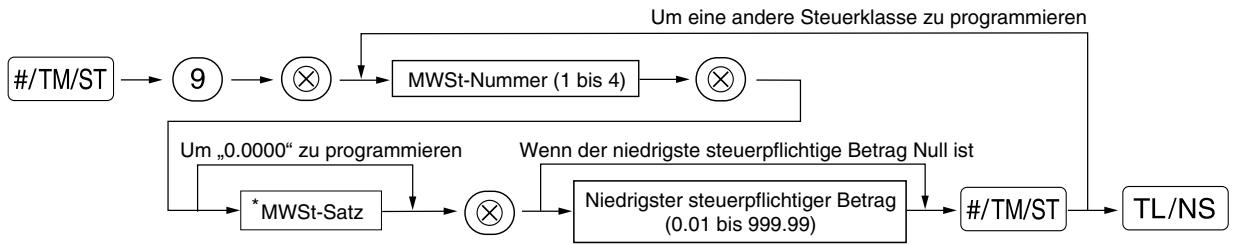

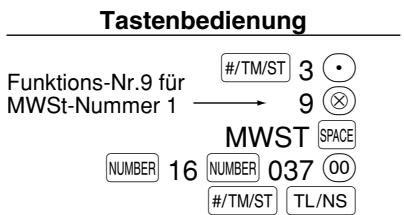

Wie programmiere ich einen Mehrwertsteuersatz?

Drücken Sie im PGM-Modus #/TM/ST, geben Sie 9 (Arbeitscode) ein. Geben Sie den Satz ein (z.B. 7.0000) und ggf. den Mindeststeuerbetrag. Drücken Sie #/TM/ST zur Bestätigung, dann TL/NS zum Beenden.

Was tun, wenn das Display "PAPER EMPTY" anzeigt?

Legen Sie eine neue Rolle Thermopapier ein. Stellen Sie sicher, dass das Papier richtig eingelegt und der Druckarm ordnungsgemäß verriegelt ist. Drücken Sie die Taste CL, um die Fehlermeldung zu löschen.

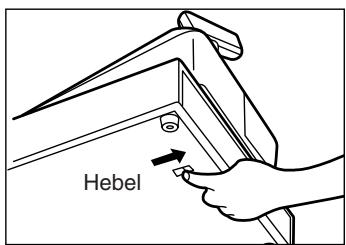

Wie öffne ich die Laden bei Stromausfall?

Verwenden Sie den Hebel unter der Maschine, indem Sie ihn in Pfeilrichtung drücken. Wenn die Laden verriegelt ist, entriegeln Sie sie zunächst mit dem Verriegelungsschlüssel.

Was bedeutet die Fehlermeldung "ENTRY ERROR"?

Diese Meldung weist auf einen Eingabefehler hin (z.B. falsche Taste). Drücken Sie die Taste CL, um den Fehler zu löschen, und wiederholen Sie den Vorgang mit der korrekten Tastenfolge.

BEDIENUNGSANLEITUNG XE-A203 SHARP

ELECTRONIC CASH REGISTER ELEKTRONISCHE REGISTRIERKASSE CAISSE ENREGISTREUSE ELECTRONIQUE CAJA REGISTRADORA ELECTRONICA ELEKTRONISCHE KASSA

MODEL MODELL MODELE MODELO MODEL XE-A203

INSTRUCTION MANUAL BEDIENUNGSANLEITUNG MANUEL D'INSTRUCTIONS

Die Netzsteckdose muss nahe dem Gerät angebracht und leicht zugänglich sein.

ACHTUNG:

Zur vollständigen elektrischen Trennung vom Netz den Netzstecker ziehen.

ACHTUNG:

Dies ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen; in diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen und dafür aufzukommen.

Warnung

Wir danken Ihnen, dass Sie sich für die elektronische Registrierkasse Modell XE-A203 von SHARP entschieden haben.

Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme der Registrierkasse aufmerksam durch, um in der Lage zu sein, das System mit allen seinen Funktionen richtig und problemlos bedienen zu können.

Bewahren Sie diese Bedienungsanleitung sorgfältig auf, damit sie im Fall von Bedienungsproblemen jederzeit griffbereit ist.

VORSICHT!

Setzen Sie niemals die Batterien ein, bevor Sie die Registrierkasse initialisiert haben. Wenn Sie die Registrierkasse in Betrieb nehmen, müssen Sie sie zunächst initialisieren. Setzen Sie danach drei neue Mignon-Alkalibatterien (LR6) in die Registrierkasse ein.

Anderenfalls kommt es zu einem korrumpierten Speicherinhalt und zum Fehlbetrieb der Registrierkasse. Für diesen Vorgang siehe Seiten 8 und 9 der Schnellstartanleitung.

• Lassen Sie beim Abnehmen und Anbringen der Druckwerkabdeckung besondere Vorsicht walten, da die darauf angebrachte Bonabtrennvorrichtung äußerst scharf ist.
• Wählen Sie für die Registrierkasse einen Aufstellplatz, der keiner direkten Sonneneinstrahlung, ungewöhnlichen Temperaturveränderungen, hoher Luftfeuchtigkeit oder Wasserspritzern ausgesetzt ist.

Die Aufstellung der Registrierkasse an solchen Plätzen könnte zu einer Beschädigung des Gehäuses oder der elektronischen Bauteile führen.

Bedienen Sie die Registrierkasse niemals mit nassen Händen.

Es könnte Wasser in das Innere der Registrierkasse eindringen und zu einer Beschädigung der elektronischen Bauteile führen.

• Reinigen Sie die Registrierkasse nur mit einem trockenen und weichen Tuch. Ätzende Flüssigkeiten wie Benzin oder Farbverdünner dürfen niemals zur Reinigung verwendet werden.

Die Verwendung solcher Chemikalien führt zu Verfärbungen und Beschädigungen des Gehäuses.

• Schließen Sie die Registrierkasse an eine normale Netzdose (offizielle Netzspannung) an.

Beim Anschluss anderer Elektrogeräte an den gleichen Stromkreis kann es zu Störungen in der Registrierkasse kommen.

• Zum Schutz gegen Datenverlust setzen Sie drei Mignon-Alkalibatterien (LR6) in die Registrierkasse ein, nachdem Sie diese initialisiert haben. Bei der Handhabung der Batterien befolgen Sie bitte die folgenden Punkte:

Falsche Verwendung der Batterien kann dazu führen, dass die Batterien bersten oder auslaufen, wodurch das Innere der Registrierkasse möglicherweise beschädigt werden kann.

• Explosionsgefahr, wenn die Original-Batterien gegen Batterien des falschen Typs ausgewechselt werden. Gebrauchte Batterien sind gemäß den vorliegenden Richtlinien zu entsorgen.
• Achten Sie darauf, dass die positiven (+) und negativen (-) Pole der Batterien in die richtigen Richtungen weisen.
• Mischen Sie niemals Batterien unterschiedlichen Typs.
• Verwenden Sie niemals alte und neue Batterien gemeinsam.
• Belassen Sie verbrauchte Batterien niemals in dem Batteriefach.
• Entnehmen Sie die Batterien, wenn Sie die Registrierkasse für längere Zeit nicht verwenden.
• Sollte jemals eine Batterie auslaufen, reinigen Sie unverzüglich das Batteriefach, wobei Sie darauf achten müssen, dass die Batterieflüssigkeit nicht in Kontakt mit Ihrer Haut kommt.
• Für die Entsorgung der verbrauchten Batterien befolgen Sie die örtlichen Vorschriften.
• Zur vollständigen Trennung vom Netz den Netzstecker ziehen.

INHALT

EINLEITUNG 1

WICHTIG 1

INHALT 2

Teil 1 SCHNELLSTARTANLEITUNG

SCHRITT 1 TEILE UND IHRE FUNKTIONEN 5

1 Außenansicht 5 2 Drucker 5 3 Funktionsschloss und Funktionsschlüssel 6 4 Tastatur 6 5 Anzeigen 7 6 Schubladenschlüssel 7

SCHRITT 2 VORBEREITUNG DER REGISTRIERKASSE 8

1 Initialisierung der Registrierkasse 8 2 Einsetzen der Batterien 9 3 Einsetzen einer Papierrolle 10

SCHRITT 3 PROGRAMMIERUNG DER GRUNDLEGENDEN FUNKTIONEN. 12

1 Abkürzungen und Terminologie 12 2 Vor der Programmierung 12

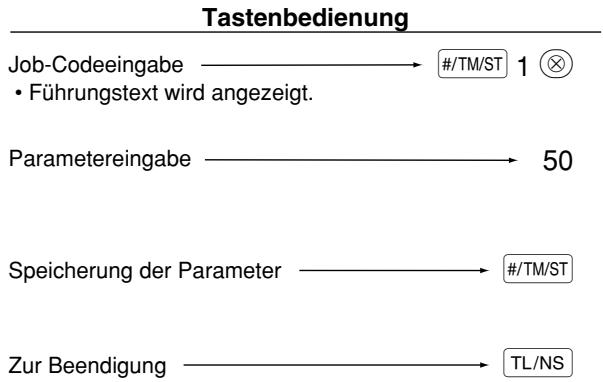

Vorgang für die Programmierung 12 Beschreibung spezieller Tasten 12 Leitfaden zur Textprogrammierung 13

3 Sprachauswahl 14 4 Einstellung von Datum und Uhrzeit 14 5 Mehrwertsteuerprogrammierung 15 6 Programmierung für Warengruppen 16 7 Programmierung für PLUs (Einzelartikel) und Sub-Warengruppen 21 8 Textprogrammierung 23

Bediennamen 23 Logotext 23

9 Programmierung anderer erforderlicher Positionen 24

SCHRITT 4 GRUNDLEGENDE REGISTRIERUNGEN 25

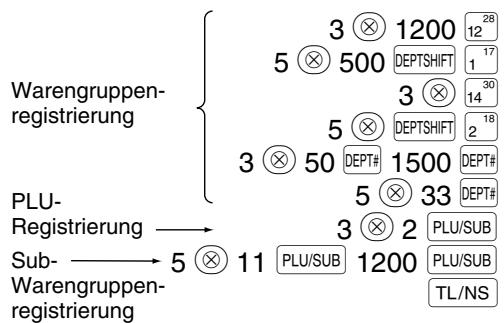

1 Beispiel für die grundlegende Registrierung 25 2 PLU-Registrierung 26

SCHRITT 5 KORREKTUREN 27

1 Löschen eingegebener Ziffern 27 2 Korrektur der letzten Registrierung (Sofortstorno) 27 3 Korrektur der vorletzten bzw. einer früheren Registrierung (indirekter Storno) 28 4 Zwischensummenstorno 28 5 Korrektur von falschen Registrierungen, die nicht durch die direkte oder indirekte Stornofunktion berichtigt werden können 29

SCHRITT 6 GESAMTUMSATZBERICHT (Z-BERICHT) 30

Teil 2 FÜR DEN BEDIENER

ANDERE GRUNDLEGENDE REGISTRIERUNGEN 32

1 Zusätzliche Information für die GRUNDLEGENDE REGISTRIERUNG 32 2 Fehlermeldung 32 3 Postenregistrierungen 33

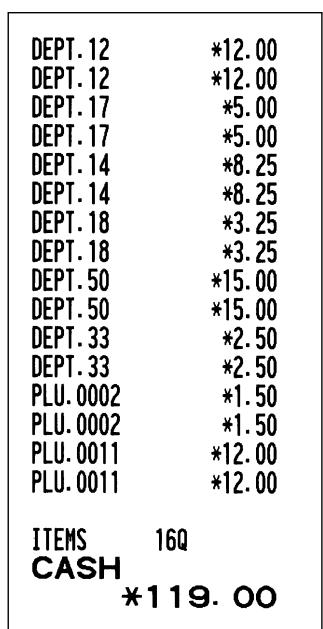

Einzelpostenregistrierung 33 Wiederholungsregistrierung 34 Multiplikationsregistrierung 35 Einzelposten-Barverkauf (SICS)-Registrierung 35

4 Anzeige von Zwischensummen 36 5 Abschluss einer Transaktion 36

Bar- oder Scheckeingabe 36 Bar- oder Scheckverkauf, der keine Zahlgeldregistrierung erforderlich macht. 36 Kreditverkauf 37 Gemischte Zahlung 37

6 Berechnung der MWSt/Aufschlagssteuer 37

MWSt/Aufschlagssteuersystem 37

1 Unterschiedliche Registrierungen 39

Prozentrechnungen (Aufschlag und Abschlag) 39 Abzugs(Rabatt)-Registrierungen 39 Retourenregistrierung 40 Eingabe und Ausdrucken von nicht-addierenden Nummern 40

2 Zahlungshandhabung 41

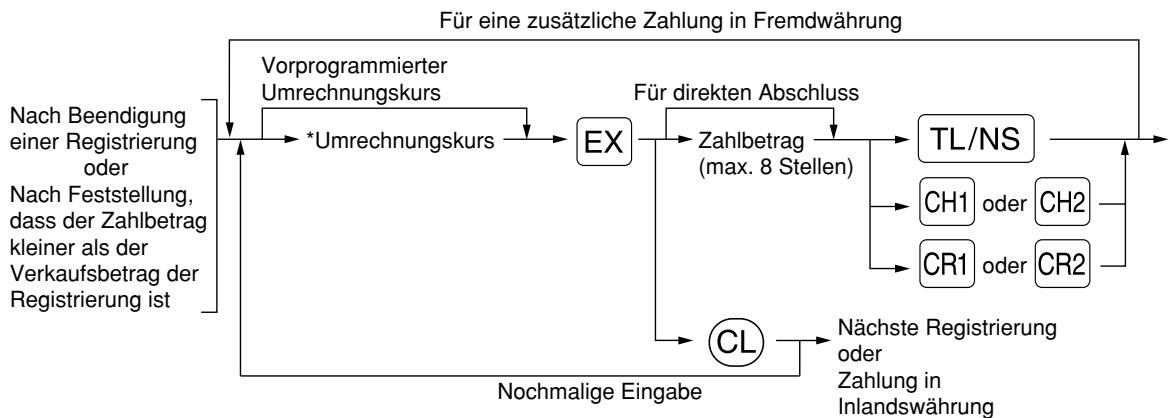

Fremdwährungsumrechnung 41 Einzahlungsregistrierungen 42 Auszahlungsregistrierungen 42 Kein Verkauf (Geldwechsel) 42

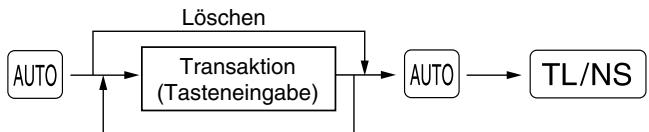

3 Registrierung mit der Automatik-Eingabetaste (AUTO) 42

Teil 3 FÜR DEN GESCHÄFTSINHABER

VOR DER PROGRAMMIERUNG 43

PROGRAMMIERUNG ZUSÄTZLICHER FUNKTIONEN 46

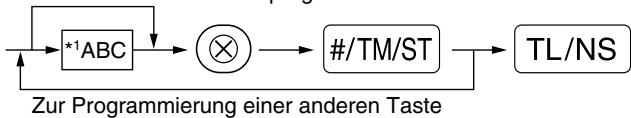

1 Programmierung verschiedener Tasten 46 Programmierung der -Taste 46 Programmierung der % 1 - und % 2 -Tasten. 48 Programmierung der Taste [EX] 51 Programmierung der Tasten ,ROPTPO,CH1,CH2,CR1 und CR2. 52 Funktionsparameter für die Taste TL/NS 54

2 Andere Textprogrammierung 55

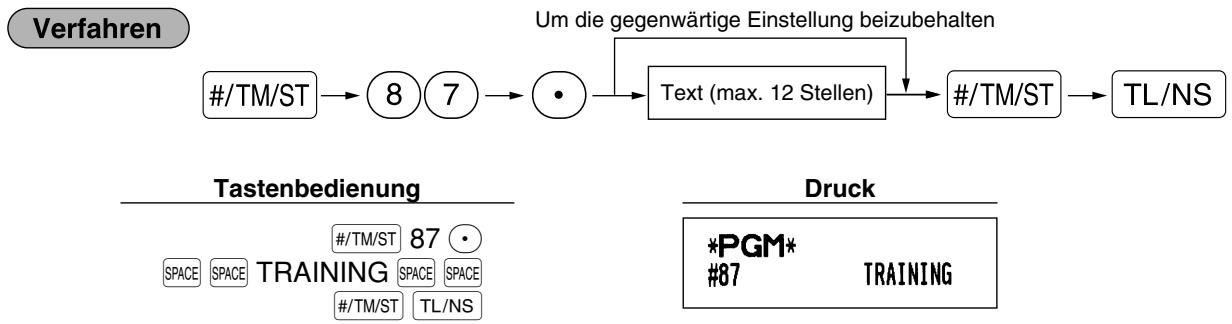

Fremdwährungssymbol 55 Landeswährungssymbol 55 Text im Schulungsmodus 56 Funktionstext 56

WEITERFÜHRENDE FUNKTIONSPROGRAMMIERUNG 58

1 Programmierung der Maschinennummer und der laufenden Nummer 58 2 Programmierung der Wahl für zusätzliche Funktionen 1 59

Funktionswahl für verschiedene Tasten 59 Druckformat 60 Kassenbon-Druckformat 60 Sonstige Programmierung 61

3 Programmierung der Wahl für zusätzliche Funktionen 2 66

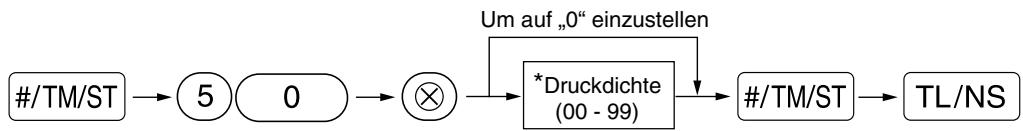

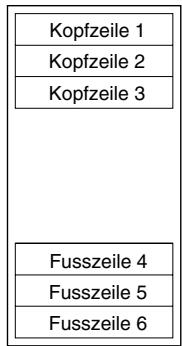

Stromsparmodus 66 Logodruckformat 66 Thermodrucker-Druckdichte 67 E-Journalspeichertyp (Elektronisches Journal) 67 Schulungsmodus 67 Programmierung der Automatik-Eingabetaste 68

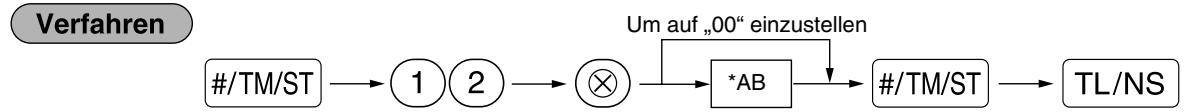

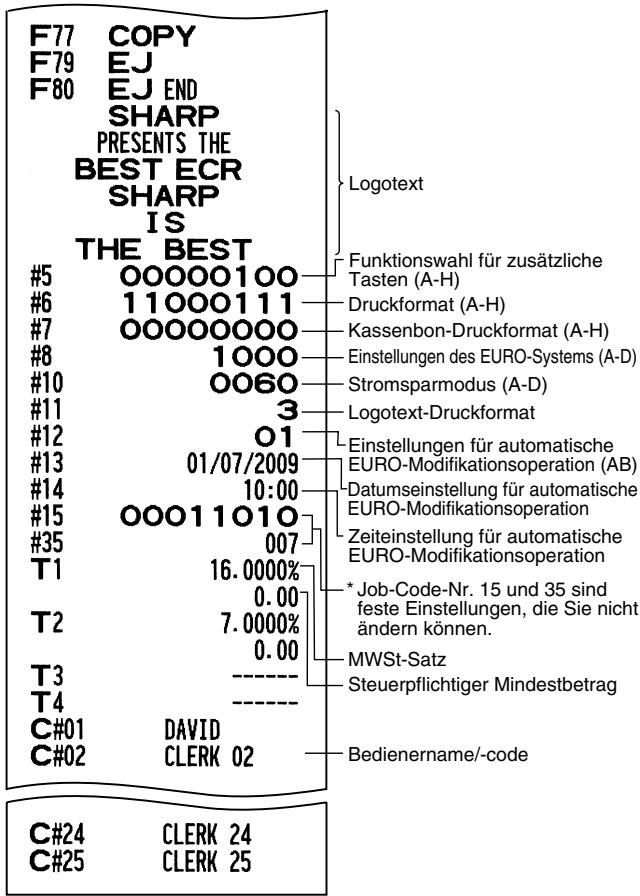

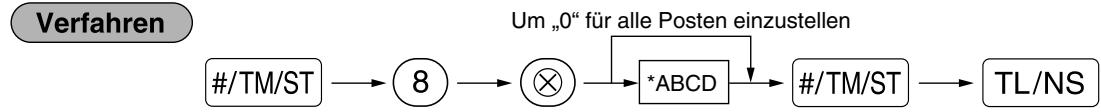

4 EURO-Programmierung 69 5 Abruf gespeicherter Programminhalte 70

SCHULUNGSBETRIEBSART 73

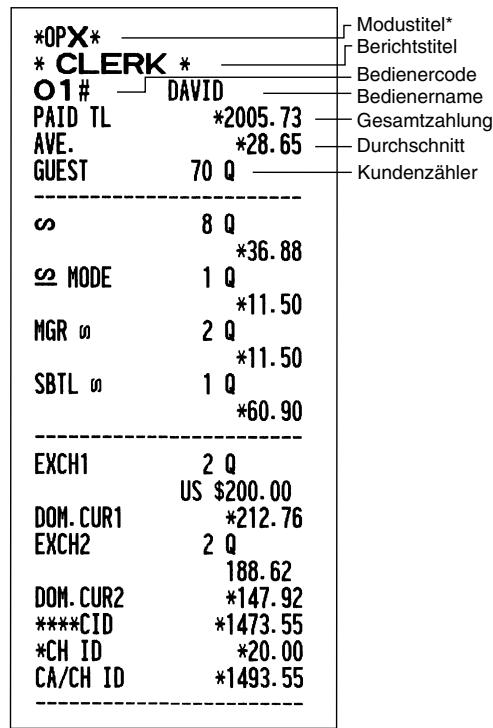

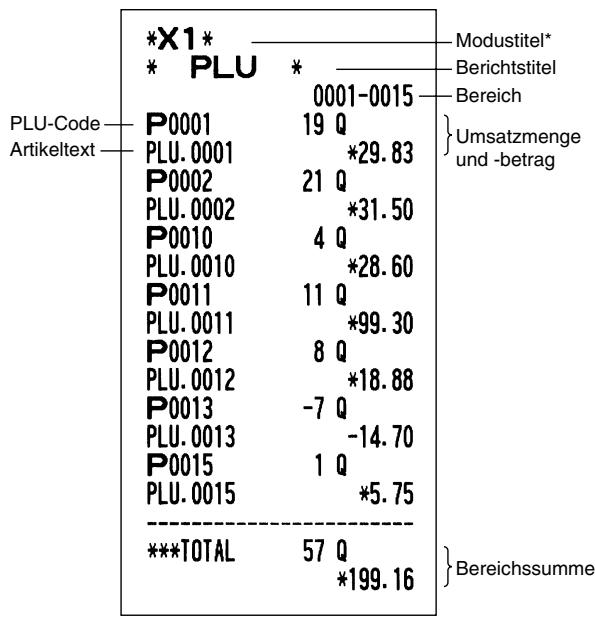

ABRUF (X) UND NULLSTELLUNG (Z) VON UMSÄTZEN 74

ABRUF UND NULLSTELLUNG DES ELEKTRONISCHEN JOURNALS (EJ) 76

ÜBERSCHREIBUNG VON BETRAGSEINGABE-BEGRENZUNGEN 77

KORREKTUR NACH ABSCHLUSS EINER TRANSAKTION NACH ERFOLGTER BON-AUSGABE

(Storno-Modus) 77 EURO-UMRECHNUNGSFUNKTION 78

WARTUNG DURCH DEN BEDIENER 81

1 Verhalten bei Stromausfall 81 2 Bei Eintritt einer Druckerstörung 81 3 Handhabung des Druckers und des Thermopapiers 81 4 Austauschen der Batterien 82 5 Einsetzen und Herausnehmen der Papierrolle 82 6 Behebung eines Papierstaus 85 7 Reinigung des Druckers (Thermodruckkopf / Sensor / Walze) 85 8 Entfernen des Schubladeneinsatzes und der Schublade. 86 9 Offnen der Schublade von Hand 86

10 Bevor Sie den Kundendiensttechniker anfordern 87

Liste der Fehlermeldungen 87

TECHNISCHE DATEN 88

Teil 1 SCHNELLSTARTANLEITUNG

TEILE UND IHRE FUNKTIONEN

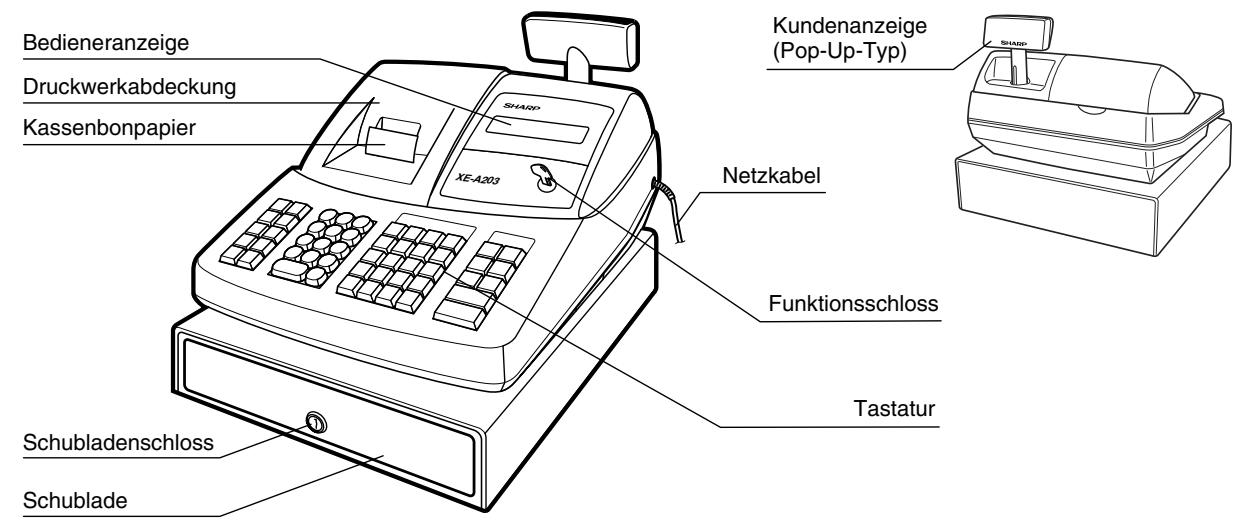

1 Außenansicht

Vorderansicht

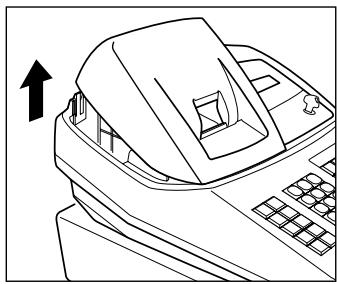

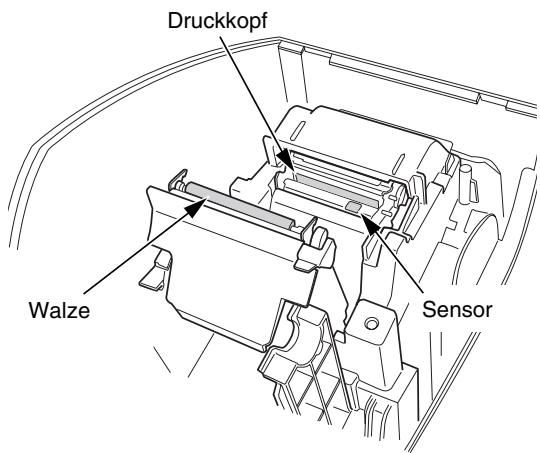

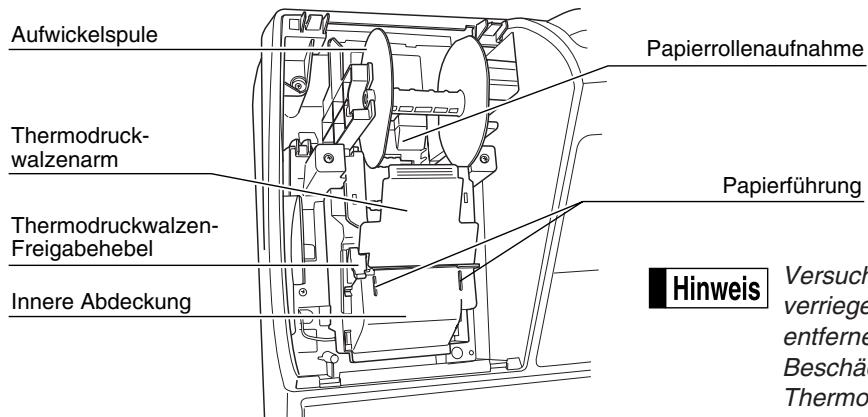

2 Drucker

Als Drucker wird ein 1-Stations-Thermodrucker verwendet, weshalb keine Farbbänder oder Tintenpatronen erforderlich sind.

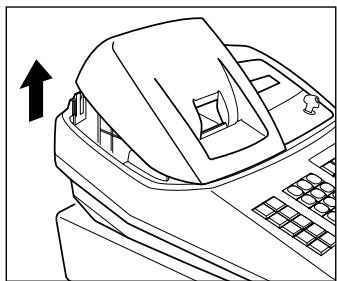

Zum Entfernen der Druckwerkabdeckung haben Sie die Abdeckung an der Rückseite an. Zum Wiederanbringen werden die Sperrklinken in das Gehäuse eingehängt, wonach die Abdeckung geschlossen werden kann.

Vorsicht: Da die Bonabtrennvorrichtung an der Abdeckung befestigt ist, vorsichtig verfahren, damit Sie keine Schnittverletzungen erleiden.

Hinweis

Versuchen Sie niemals, die Papierrolle bei verriegeltem Thermodruckwalzenarm zu entfernen. Dies könnte eine Beschädigung des Druckers und des Thermodruckkopfes verursachen.

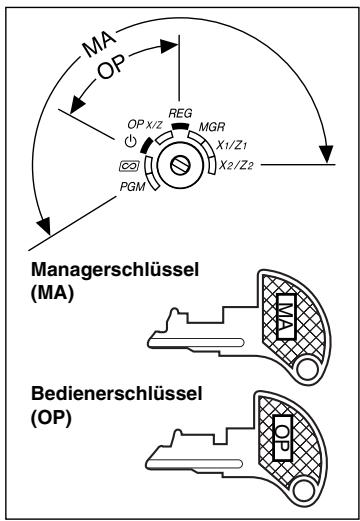

3 Funktionsschloss und Funktionsschlüssel

Das Funktionsschloss kann durch Einstecken mit einem von zwei mitgelieferten Funktionsschlüsseln gedreht werden: dem Managerschlüssel (MA) und dem Bedienerschlüssel (OP). Diese Schlüssel können nur in der „REG“- oder „Ø“-Position eingesteckt oder abgezogen werden.

Funktionsschloss-Positionen:

Ø: In dieser Betriebsart werden sämtliche Registrierkassenfunktionen gesperrt. (Die Netzspannung wird unterbrochen.) Die registrierten Daten werden aber nicht verändert.

OP X/Z: Ermöglicht das Erstellen von Einzelbediener-X- oder -Z-Berichten und Flash-Berichten. Dient auch zum Ein-/Ausschalten der Kassenbonausgabe durch Betätigung der [ROPTPO]-Taste.

REG: Für unterschiedliche Registrierungen.

PGM: Zur Programmierung unterschiedlicher Positionen.

Schaltet die Registrierkasse in den Stornomodus. In diesem Modus lassen sich nach Abschluss einer Transaktion Korrekturen vornehmen.

MGR: Ausschließlich für Eingaben durch den Geschäftsinhaber. Der Geschäftsinhaber kann diese Betriebsart verwenden, um eine Überschreibung von z.B. Eingabebegrenzungen vorzunehmen.

X1/Z1: Ermöglicht die Ausgabe der X/Z-Berichte für verschiedene Tagesumsätze.

X2/Z2: Ermöglicht die Ausgabe der X/Z-Berichte der Wochen- und Monatsumsätze.

4 Tastatur

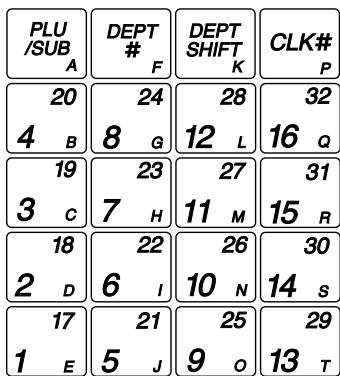

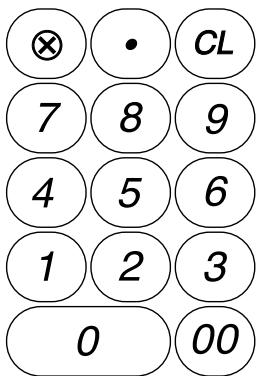

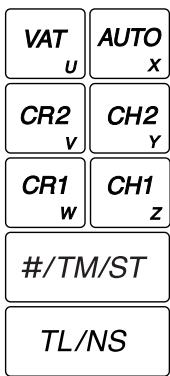

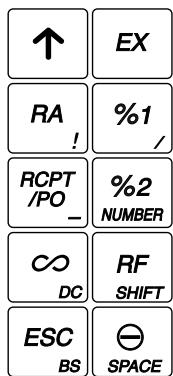

Tastaturanordnung

Tastenbezeichnungen

↑ Papiervorschubtaste

RA Einzahlungstaste

RCPT Kassenbonausdruck/Auszahlungstaste

Stornotaste

ESC Aufhebungstaste

EX Fremdwährungs-Umrechnungstaste

%1 | %2 Prozenttasten 1 und 2

RF Retourentaste

Rabattaste

(×) Multiplikationstaste

(.) Dezimalpunkttaste

(CL) Löschtaste

00 0 ~9 Zehnertastatur

PLU/SUB PLU/Sub-Warengruppentaste

DEPT Warengruppencode-Eingabetaste

[DEPT] Warengruppen-Umschalttaste [SHIFT]

CLK# Bedienercode-Eingabetaste

17 Warengruppentasten 16

VAT Mehrwertsteuertaste

AUTO Automatik-Eingabetaste

CR1 CR2 Kredittasten 1 und 2

CH1 CH2 Schecktasten 1 und 2

/TM/ST Nichtaddierende Nummern-/Uhrzeitanzeige-/Zwischensummentaste

TL/NS Total-/Kein-Verkauf-Taste

5 Anzeigen

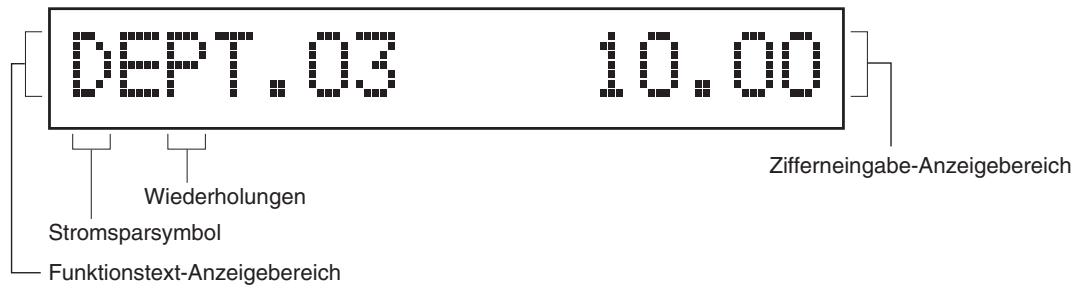

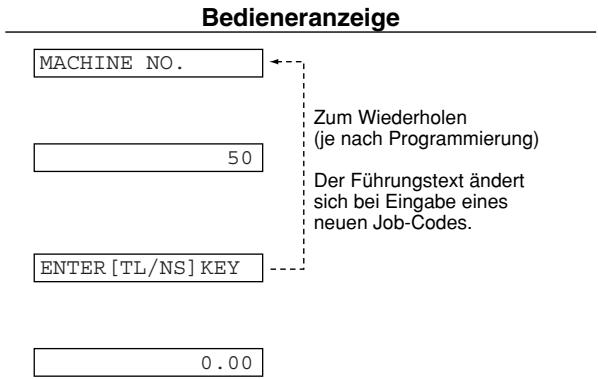

Bedieneranzeige

- Wiederholungen

Die Anzahl der Wiederholungen wird ab „2“ aufwärts angezeigt und mit jeder Wiederholung weitergezählt. Nach zehn Registrierungen zeigt die Anzeige „0“ an. (2→ 3... ... 9→ 0→ 1→ 2...)

- Stromsparsymbol

Wenn die Registrierkasse in den Stromsparmodus schaltet, wird das Stromsparsymbol (Dezimalpunkt) angezeigt.

- Funktionstext-Anzeigebereich

Artikelbezeichnungen von Warengruppen und PLUs/Sub-Warengruppen sowie verwendete Funktionstexte (z.B. %, (-) und BAR) werden hier angezeigt. Nähere Hinweise hinsichtlich der Funktionstexte finden Sie auf Seite 57.

- Zifferneingabe-Anzeigebereich

Die über die Zehnertastatur eingegebenen Ziffern werden hier angezeigt.

Datum- und Uhrzeitanzeige

Das Datum und die Uhrzeit erscheinen in der Anzeige, wenn sich die Registrierkasse in der 00-, OP X/Z-, REG- oder MGR-Betriebsart befindet. In der 00-, REG- oder MGR-Betriebsart ist die # /TM/ST-Taste zu drücken, um Datum und Uhrzeit anzuzeigen.

Fehlermeldung

Wenn ein Fehler auftritt, wird die entsprechende Fehlermeldung im Funktionstext-Anzeigebereich angezeigt. Nähere Einzelheiten für Fehlermeldungen sind der „Liste der Fehlermeldungen" auf Seite 87 zu entnehmen.

■ Kundenanzeige (Pop-Up-Typ)

Mit diesem Schlüssel können Sie die Schublade verschließen oder aufschließen. Zum Verschließen um 90 Grad nach links drehen. Zum Aufschließen um 90 Grad nach rechts drehen.

SCHRITT 2

VORBEREITUNG DER REGISTRIERKASSE

Packen Sie die Registrierkasse aus und stellen Sie sicher, dass sämtliche Zubehörteile vorhanden sind. Bezüglich der Zubehörteile beziehen Sie sich bitte auf den Abschnitt „TECHNISCHE DATEN" auf Seite 88.

Bei der Installation der Registrierkasse stellen Sie die Registrierkasse auf einer stabilen Fläche in der Nähe einer Netzsteckdose auf, wo sie gegen Spritzwasser und direkte Sonneneinstrahlung geschützt ist.

Zur Vorbereitung der Registrierkasse folgen Sie den nachstehenden drei Schritten: „1 Initialisierung der Registrierkasse" auf Seite 8, „2 Einsetzen der Batterien" auf Seite 9 und „3 Einsetzen einer Papierrolle" auf Seite 10.

1 Initialisierung der Registrierkasse

Damit Ihre Registrierkasse richtig arbeiten kann, müssen Sie diese vor der ersten Benutzung initialisieren. Gehen Sie hierzu wie folgt vor.

1. Stecken Sie den Managerschlüssel (MA) in das Funktionsschloss und drehen Sie ihn danach auf die Position REG.
2. Stecken Sie den Netzstecker in die Netzsteckdose. Der Summer ertönt nun dreimal. WICHTIG: Dieser Vorgang muss ausgeführt werden, ohne dass die Batterien eingesetzt sind.
3. Die Registrierkasse wurde nun initialisiert. In der Anzeige der Registrierkasse erscheint „0.00“ und dann „NO BATTERY“.

NO BATTERY

■ Hinweis

Falls der Summer nicht ertönt, wenn Sie den Netzstecker einstecken, dann wurde die Initialisierung nicht erfolgreich ausgeführt. (Dies tritt auf, wenn die Spannung noch hoch ist, falls Sie die Registrierkasse vor der Initialisierung in Betrieb gehabt hatten.) In diesem Fall warten Sie mindestens eine Minute nach dem Abziehen des Netzsteckers; stecken Sie erst nach Ablauf dieser Wartezeit den Netzstecker wieder in die Netzsteckdose.

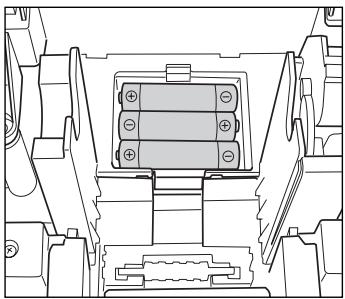

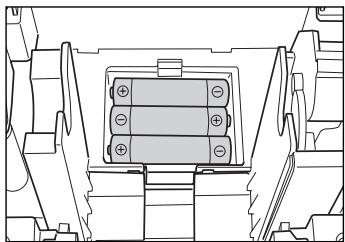

2 Einsetzen der Batterien

Sie müssen drei neue Mignon-Alkalibatterien (LR6) in die Registrierkasse einsetzen, um einem Verlust der Daten und der programmierten Einstellungen vorzubeugen, falls die Registrierkasse versehentlich vom Netz getrennt wird oder es zu einem Stromausfall kommt. Sobald die Batterien eingesetzt wurden, schützen sie den Speicherinhalt für etwa ein Jahr, bevor sie erneuert werden müssen. Zu diesem Zeitpunkt erscheint die Warnung „BATTERIESCHWACH“ in der Anzeige, um damit darauf hinzuweisen, dass die Batteriespannung niedrig ist und die Batterien innerhalb von zwei Tagen ausgetauscht werden müssen. Sobald die Warnung „KEINE BATTERIEN“ erscheint, müssen Sie die Batterien unverzüglich erneuern. Drehen Sie das Funktionsschloss nicht auf die Position Ⓞ, Ⓞertz. PGM, während „KEINE BATTERIEN“ in der Anzeige steht.

Setzen Sie drei neue Mignon-Alkalibatterien (LR6) gemäß nachfolgendem Vorgang in die Registrierkasse ein, wobei der Netzstecker an die Netzsteckdose angeschlossen und das Funktionsschloss auf die Position REG gestellt sein muss:

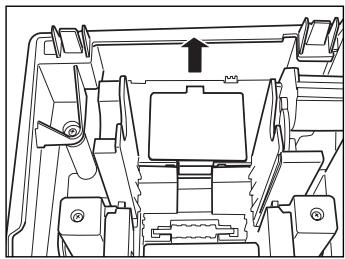

1. Schieben Sie die Druckwerkabdeckung nach vorne und nehmen Sie diese ab. Da die Bonabtrennvorrichtung an der Abdeckung befestigt ist, verfahren Sie vorsichtig, damit Sie keine Schnittverletzungen erleiden.
2. Öffnen Sie den Batteriefachdeckel hinter der Papierrollenaufnahme.
3. Setzen Sie drei neue Mignon-Alkalibatterien (LR6) wie dargestellt ein. Wenn die Batterien richtig eingelegt sind, erlischt die Warnung „KEINE BATTERIEN“ in der Anzeige.
4. Schließen Sie den Batteriefachdeckel.

Hinweis

• Halten Sie unbedingt die auf Seite 1 beschriebenen Vorsichtsmaßregeln ein, wenn Sie die Batterien handhaben.
• Wenn Sie versehentlich eine Taste drücken, kann die Fehlermeldung „KEIN PAPIER“ erscheinen. Setzen Sie in diesem Fall eine Papierrolle ein und drücken Sie die CL-Taste, um die Meldung zu löschen.

Vorsicht

"BATTERIESCHWACH" oder „KEINE BATTERIEN" kann nur dann erscheinen, wenn die Registrierkasse eingeschaltet ist. Bitte beachten Sie, dass der Speicherinhalt gelöscht werden kann, falls die Registrierkasse lange ausgeschaltet bleibt, ohne dass die Warnung "BATTERIESCHWACH" bzw. „KEINE BATTERIEN" angezeigt wird.

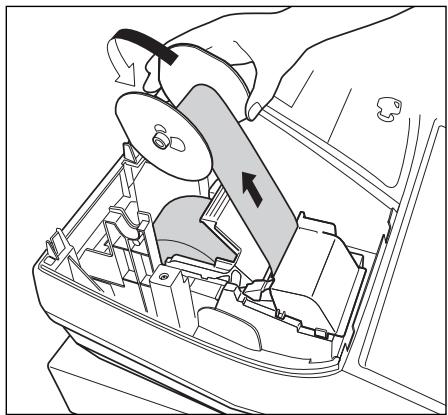

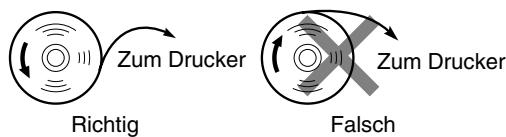

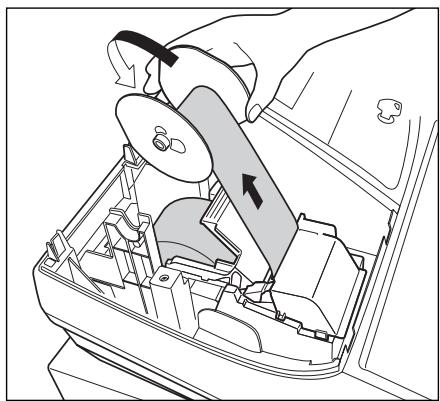

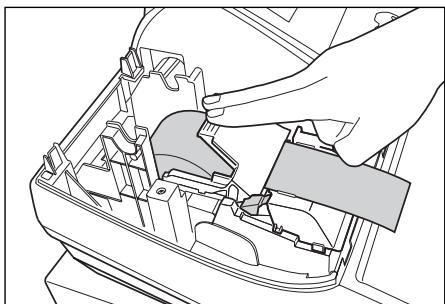

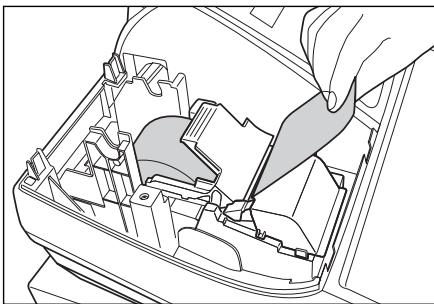

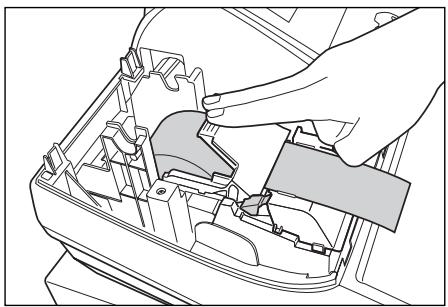

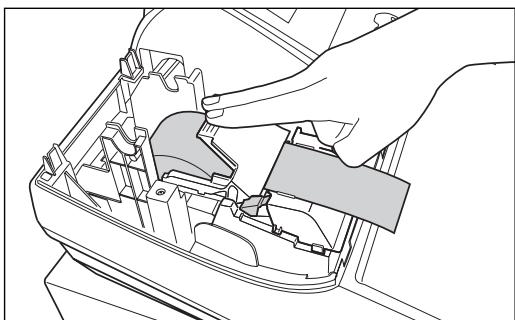

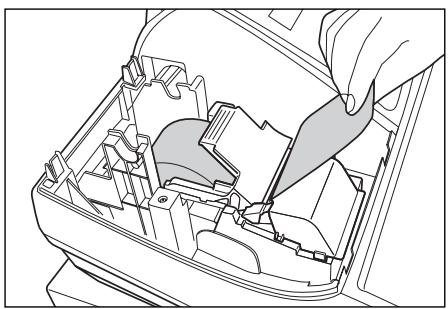

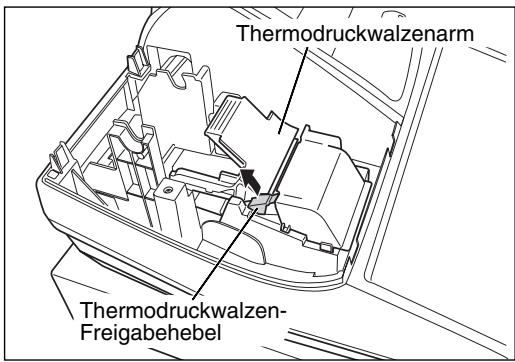

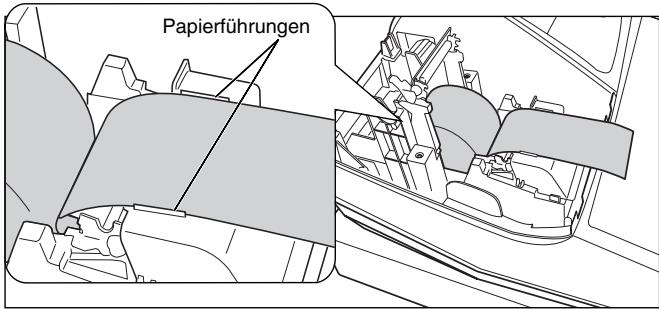

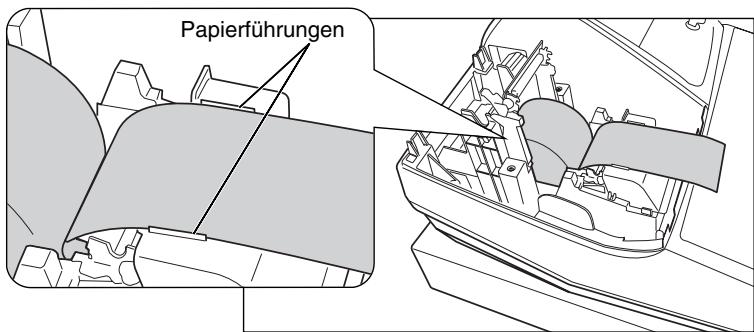

3 Einsetzen einer Papierrolle

Vorsicht: Die Bonabtrennvorrichtung ist in die Druckwerkabdeckung eingebaut. Lassen Sie dazu beim Abnehmen und Anbringen der Abdeckung die erforderliche Vorsicht walten.

Die Registrierkasse kann Kassenbons oder den Journalstreifen ausdrucken. Sie müssen die mitgelieferte Papierrolle auch dann in den Drucker einsetzen, wenn Sie die Registrierkasse so programmieren, dass kein Kassenbon- oder Journalstreifenausdruck erfolgt.

Setzen Sie die Papierrolle gemäß nachfolgend beschriebenem Vorgang in die Registrierkasse ein, wobei der Netzstecker in die Netzsteckdose eingesteckt und das Funktionsschloss auf die Position REG gestellt sein muss:

1. Heben Sie den Thermodruckwalzen-Freigabehebel an und öffnen Sie den Thermodruckwalzenarm.

1. Setzen Sie die Papierrolle in die Papierrollenaufnahme ein, wie in der Abbildung dargestellt.

1. Führen Sie das Ende des Papierstreifens zwischen den Papierführungen durch, wie in der Abbildung dargestellt.

1. Halten Sie das Papier angedrückt, und schieben Sie langsam den Thermodruckwalzenarm. Drücken Sie danach den Arm nach unten, bis er einrastet, wie in der Abbildung dargestellt. Das Papier wird damit automatisch vorgeschoben.

Falls der Thermodruckwalzenarm nicht sicher festgestellt ist, erfolgt ein fehlerhafter Ausdruck. In diesem Fall öffnen Sie den Arm und lassen Sie ihn dann wieder einrasten, wie oben angewiesen.

5. Wenn die Aufwickelspule nicht verwendet wird (Verwendung als Kassenbonpapier):

• Schneiden Sie den überstehenden Papierstreifen an der Kante der inneren Abdeckung ab, und bringen Sie die Druckwerkabdeckung wieder an. Drücken Sie die ↑-Taste, um sicherzustellen, dass der Papierstreifen an der Druckwerkabdeckung austritt und die saubere Papieroberfläche erscheint.

Hinweis

Falls das Ende des Papierstreifens nicht austritt, nehmen Sie die Druckwerkabdeckung ab und führen Sie das Ende des Papierstreifens zwischen der Bonabtrennvorrichtung und der Papierführung der Druckwerkabdeckung durch; schließen Sie danach wiederum die Druckwerkabdeckung.

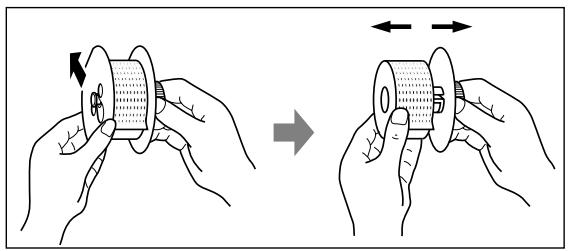

Wenn die Aufwickelspule verwendet wird (Verwendung als Journalstreifen):

• Führen Sie das Ende des Papierstreifens in den Schlitz in der Spule ein. (Drucken Sie die ↑-Taste, um den Papierstreifen wie erforderlich vorzuschieben.)
• Wickeln Sie den Papierstreifen zwei oder drei Windungen um die Spulenachse.
• Setzen Sie die Spule in das Lager ein und drücken Sie die Taste, um den Papierstreifen zu spannen.
• Bringen Sie die Druckwerkabdeckung wieder an.

Hinweis

Falls Sie die Papierrolle als Journalstreifen verwenden, können Sie das Druckformat ändern. Für die Änderung des Druckformats siehe „Druckformat“ im Abschnitt „Programmierung der Wahl für zusätzliche Funktionen 1“ (Job-Code 6).

PROGRAMMIERUNG DER GRUNDLEGENDEN FUNKTIONEN

Bevor Sie mit der Verkaufsregistrierung beginnen, müssen Sie zuerst die Registrierkasse gemäß Ihren Anforderungen programmieren. In dieser Bedienungsanleitung sind drei Abschnitte für die Programmierung enthalten: PROGRAMMIERUNG DER GRUNDLEGENDEN FUNKTIONEN (Seiten 12-24), in der die grundsätzlich erforderlichen Posten programmiert werden müssen, PROGRAMMIERUNG ZUSÄTZLICHER FUNKTIONEN (Seiten 46-57), bei Verwendung der gesamten verfügbaren Tasten auf der Tastatur und WEITERFÜHRENDE FUNKTIONSPROGRAMMIERUNG (Seiten 58-72), in der verschiedene optionale Funktionen programmiert werden können. Finden Sie heraus, welche Funktionen Sie benötigen, und programmieren Sie diese entsprechend.

1 Abkürzungen und Terminologie

Warengruppe: Dient zur einfachen Art der Warenklassifizierung. Eine Postenregistrierung erfolgt über eine Warengruppe. Die Umsätze werden entsprechend der Warengruppe zur späteren Auswertung erfasst.

PLU: Dient zur detaillierten Art der Warenklassifizierung. Eine Artikelregistrierung erfolgt durch einen automatischen Preisabruf eines Einzelartikelpreises durch Artikel-Direkttasteneingabe oder Artikel-Codeeingabe. Die Umsätze werden entsprechend der Einzelartikel zur späteren Auswertung detailliert erfasst.

MWSt: Mehrwertsteuer, deren Berechnung automatisch erfolgt

X-Bericht: Bericht zum Abrufen von Umsatzdaten ohne deren Lösung.

Z-Bericht: Bericht zum Abrufen und Löschen von Umsatzdaten.

2 Vor der Programmierung

Vorgang für die Programmierung

1. Überprüfen Sie, ob sich eine Papierrolle in der Registrierkasse befindet. Wenn das restliche Papier nicht ausreicht, ersetzen Sie die Papierrolle durch eine neue (siehe Abschnitt „Einsetzen und Herausnehmen der Papierrolle“ auf Seite 82).
2. Stecken Sie den Managerschlüssel (mit MA gekennzeichnet) in das Funktionsschloss und drehen Sie ihn in die Position PGM.
3. Programmieren Sie die erforderlichen Artikel/Posten in Ihrer Registrierkasse. Bei jeder Programmierung eines Postens druckt die Registrierkasse die Einstellung aus. Beachten Sie daher die Druckbeispiele in den einzelnen Abschnitten.
4. Falls erforderlich, drucken Sie die Programmierungsberichte zu Referenzzwecken aus.

■ Hinweis

• In den Tastenbedienungsbeispielen der nachstehenden Programmierdetails geben Nummern wie „22052007“ den Parameter an, der mit der Zehnertastatur eingegeben werden muss.
• Die in den Tabellen befindlichen Sternchen (*) in den Programmierdetails kennzeichnen die herstellerseitig vorgenommenen Einstellungen.

■ Beschreibung spezieller Tasten

0, ①-⑨

00

CL

⑧

/TM/ST

TL/NS

Zehnertasten

Doppelnull-Taste

Löschen-Taste

Punkt-Taste

Multiplikations-Taste

Zwischensummen-Taste

Abschluss-Taste

Für die Eingabe von Zahlenwerten

Für Parameter- und Zeicheneingabe

Zum Löschen von Eingaben

Für Dezimalpunkteingabe und zum Rücken nach rechts (rechte Cursor-Taste)

Zum Rücken nach links (linke Cursor-Taste).

Zur Speicherung einer Einstellung

Zum Beenden der Programmiereingabe.

Leitfaden zur Textprogrammierung

Die Registrierkasse ermöglicht Ihnen das Programmieren der Texte für die Warengruppenbezeichnungen (Seite 16), die PLU/Sub-Warengruppenbezeichnungen (Seite 21), Funktionstexte (Seite 56), Bedienernamen (Seite 23), Logotext (Seite 23), Fremd- und Landeswährungssymbol (Seite 55) sowie Text im Schulungsmodus (Seite 56). Es bestehen zwei Möglichkeiten der Textprogrammierung: Verwendung der Zeichentasten der Tastatur sowie Eingabe der Zeichencodes über die Zehnertastatur. Die zweite Möglichkeit ist im Abschnitt „Eingabe von Zeichencodes mit der Zehnertastatur" auf Seite 44 beschrieben.

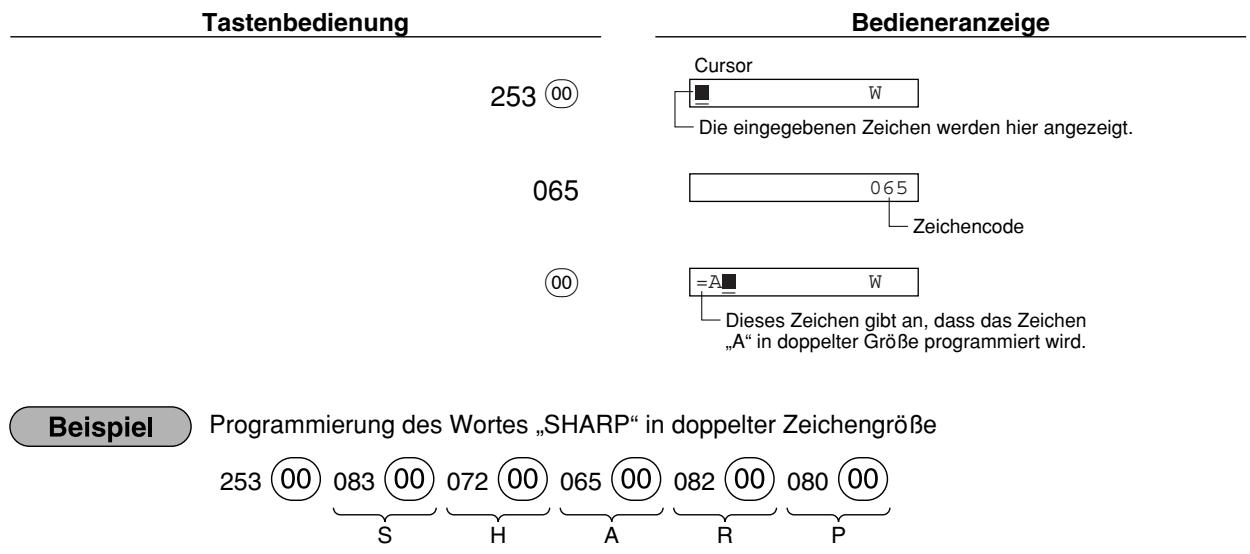

Verwendung der Zeichentasten der Tastatur

Sie können die Zeichen gemäß den kleinen Symbolen eingeben, die in der unteren rechten Ecke jeder Taste aufgedruckt sind. Für die Anordnung der Tasten siehe den Abschnitt „Tastatur" auf Seite 6.

Die folgenden Tasten werden als Steuertasten für die Textprogrammierung benutzt.

Mit dieser Taste können Sie zwischen Großbuchstaben und Kleinbuchstaben umschalten. Als Vorgabe sind die Großbuchstaben gewählt. Sobald Sie die SHIFT-Taste einmal drücken, ist die Tastatur für die Eingabe von Kleinbuchstaben verriegelt. Das Zeichen „a" erscheint in der Bedieneranzeige, wenn die Eingabe von Kleinbuchstaben gewählt ist (siehe das nachstehende Anzeigebeispiel). NUMBER Drücken Sie die NUMBER-Taste, um numerische Zeichen einzugeben. Falls Sie zum Beispiel die Ziffer „1" eingeben möchten, drücken Sie die NUMBER-Taste gefolgt von der 1-Taste. Falls Sie die 1-Taste drücken, ohne zuerst die NUMBER-Taste zu betätigen, schaltet die Registrierkasse auf den Zeichencode-Eingabemodus. Sobald Sie die NUMBER-Taste einmal gedrückt haben, ist die Tastatur für die Eingabe numerischer Zeichen eingerichtet. Die Nummer „1" erscheint in der Bedieneranzeige, wenn die Eingabe von numerischen Zeichen gewählt ist. Diese Taste schaltet zwischen Zeichen der einfachen und doppelten Größe um. Als Vorgabe sind die Zeichen der einfachen Größe gewählt. Sobald Sie die Taste einmal drücken, ist die Tastatur für die Eingabe der Zeichen mit doppelter Größe verriegelt. Das Zeichen „W" erscheint in der Bedieneranzeige, wenn die Eingabe von Zeichen mit doppelter Größe gewählt ist (siehe das nachstehende Anzeigebeispiel). BS Durch Drücken dieser Taste wird der Cursor um eine Stelle zurückgesetzt, d.h. das Zeichen links wird gelöscht.

Bedieneranzeige (Beispiel)

Die mit den Zeichentasten eingegebenen Zeichen werden hier angezeigt.

Beispiel

Zur Programmierung des Worts „Clerk01" mit dem Buchstaben „C" in doppelter Höhe.

Eingabe des Buchstabens „C" mit doppelter Höhe

Rückstellung auf normale Zeichengröße

Umschaltung auf Kleinbuchstaben

Eingabe von Ziffern

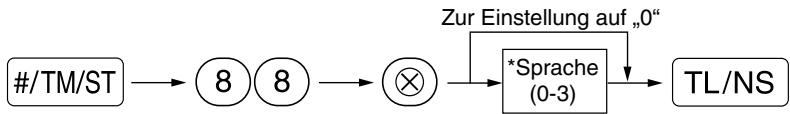

3 Sprachauswahl

Verfahren

*Sprache: 0: Englisch 1: Deutsch Die Vorgabeeinstellung ist Englisch.

2: Französisch 3: Spanisch

Tastenbedienung	Bedieneranzeige	Druck
#/TM/ST 88 ×	SPRACHAUSWAHL	*PGM* #88 1
1 TL/NS	VIELEN DANK

Vorsicht

Wenn Sie die Sprache ändern, werden die Texte wie z.B. Bedienername (Seite 23), Logotext (Seite 23) und Funktionstext (Seite 56) auf ihre Vorgabewerte eingestellt. Daher muss die Sprachauswahl vor der Programmierung der Bedienernamen, Logotexte und Funktionstexte erfolgen.

4 Einstellung von Datum und Uhrzeit

Einstellung des Datums

Für die Einstellung des Datums geben Sie dieses mit acht Stellen in der Reihenfolge Kalendertag/Monat/Jahr (TT/MM/JJJJ) ein, und drücken Sie danach die #/TM/ST-Taste.

Verfahren

Tastenbedienung	Bedieneranzeige	Druck
22052007 (22. Mai 2007) #/TM/ST	22052007 0.00	*PGM* 22/05/2007 Datum

Einstellung der Uhrzeit

Die Uhrzeit wird mit bis zu vier Stellen im 24-Stunden-Format eingegeben. Wenn zum Beispiel die Uhrzeit auf 2:30 (vormittags) eingestellt werden soll, geben Sie 230 ein. Für eine Uhrzeit von 14:30 (nachmittags) ist 1430 einzugeben.

Verfahren

Tastenbedienung	Bedieneranzeige	Druck
1430	1430	*PGM* 14:30-Uhrzeit
#/TM/ST	0.00

5 Mehrwertsteuerprogrammierung

Sind MWSt-Sätze programmiert, berechnet die Registrierkasse die Mehrwertsteuer automatisch. Die Registrierkasse ist auf die automatische MWSt-Berechnung vorprogrammiert, wobei 4 unterschiedliche MWSt-Sätze zur Verfügung stehen und wenn erforderlich programmiert werden können.

Wenn Sie den Steuersatz (die Steuersätze) und den steuerpflichtigen Status für jede Warengruppe zuordnen (MWSt 1 ist standardgemäß auf steuerpflichtig eingestellt), wird die Mehrwertsteuer auch automatisch für den Verkaufsbetrag der den Warengruppen zugeordneten Artikel (PLUs) berechnet, abhängig von dem programmierten Steuerstatus für die Warengruppe und dem entsprechenden Steuersatz.

Für Einzelheiten über weitere Steuersysteme und Änderung des Steuersystems, siehe „Sonstige Programmierung" im Abschnitt „Programmierung der Wahl für zusätzliche Funktionen 1" (Job-Code 69) auf Seite 65. Um den MWSt-Text zu ändern, siehe „Funktionstext" auf Seite 56.

■ Programmierung des Steuersatzes

Der hier spezifizierte Prozentsatz wird für die Steuerberechnung der steuerpflichtigen Zwischensummen verwendet.

Verfahren

*MWSt-Satz: YYY,YYYY/MWSat = 0.0000 bis 100.0000

Zur Eingabe der MWSt-Nummer, des MWSt-Satzes sowie des niedrigsten steuerpflichtigen Betrages führt die Registrierkasse in der Bedieneranzeige mit den Anzeigen „MWST-NUMMER“, „MWST-SATZ“ und „UNT.MWST-GRENZE“ durch die Programmierung.

Tastenbedienung	Bedieneranzeige	Druck
#/TM/ST 9	MWST PROGRAMM.	*PGM* T2 7.0000% 0.00
	MWST-NUMMER
2	MWST-SATZ
7	UNT.MWST-GRENZE
#/TM/ST	MWST-NUMMER
TL/NS	0.00

Hinweis

• Der niedrigste steuerpflichtige Betrag ist nur gültig, wenn Sie das Aufschlagssteuersystem wählen. Bei der Wahl des voreingestellten automatischen MWSt-Systems ist dies nicht der Fall.
• Wenn Sie beim Programmieren eines MWSt-Satzes vor dem dritten Drücken der () -Taste eine falsche Eingabe machen, kann der Fehler mit der Löschtaste () aufgehoben werden.
• Nachgestellte Nullen (nach dem Dezimalpunkt) des MWSt-Satzes müssen nicht eingegeben werden; der Dezimalpunkt muss jedoch für Dezimalstellen eingegeben werden.

Um einen MWSt-Satz zu löschen, gehen Sie wie folgt vor:

Verfahren

6 Programmierung für Warengruppen

Die Waren können in bis zu maximal 99 Warengruppen klassifiziert werden. Die unter Verwendung der Warengruppentasten verkauften Posten können später in einem Bericht ausgedruckt werden, der die Verkaufsmengen und Verkaufsbeträge klassifiziert nach Warengruppen ausweist. Diese Daten sind nützlich für den Einkauf und andere geschäftliche Operationen. Die Voreinstellungen des MWSt-Status und Vorzeichen der Warengruppen sind wie folgt.

Warengruppen:	MWSt-Status:	Vorzeichen:
Warengruppen 1 bis 10	MWSt 1	(+)
Warengruppen 11 bis 20	MWSt 2	(+)
Warengruppe 21	MWSt 1	(-)
Warengruppen 22 bis 99	MWSt 1	(+)

Verfahren

Hinweis

• Um die vorliegende Einstellung bei jeder Programmierung beizubehalten, ist die #/TM/ST-Taste zu drücken, wenn der entsprechende Führungstext zuerst angezeigt wird.
• Wenn die TL/NS-Taste in der Mitte des Vorgangs gedrückt wird, wird die Programmierung abgebrochen, und die vor dem Betätigen der TL/NS-Taste eingegebenen Daten werden gespeichert.
• Wenn die CL-Taste in der Mitte des Vorgangs zweimal betätigt wird, wird die Programmierung abgebrochen, wobei jedoch die vor dem zweimaligen Betätigen der CL-Taste eingegebenen Daten NICHT gespeichert werden.
• Wenn während der Text- oder Preiseingabe die PLU-, Θ-, %1-, %2-, EX-, RA-, RCPTPO-, CH1-, CH2-, CR1- oder CR2-Taste in der Mitte eines Programmiervorgangs gedrückt wird, wird auf die Programmierung der betreffenden Taste umgeschaltet.

Tastenbedienung

Bedieneranzeige

1. Angabe des Warengruppencodes

(1) Für Warengruppen 1 bis 16 die betreffende Warengruppentaste drücken. Für Warengruppen 17 bis 32 die DEPTSHIFT-Taste und dann die betreffende Warengruppentaste drücken, oder den Warengruppencode mit den Zifferntasten eingeben und dann die DEPT-Taste drücken. Unmittelbar nach der Anzeige der aktuellen Textdaten und des eingegebenen Warengruppencodes wird der Führungstext für den nächsten Schritt angezeigt.

2. Textprogrammierung (Zum Überspringen die #/TM/ST-Taste drücken./Zum Beenden die TL/NS-Taste drücken.)

(1) Die 00-Taste drücken, um auf Textprogrammierung zu schalten. Der Führungstext wird kurz angezeigt und sofort danach der aktuelle Text.

00

BEZEICHNUNG

↓ DEPT.06

(2) Eine Warengruppenbezeichnung eingeben. Es lassen sich bis zu max. 16 Zeichen eingeben. Beziehen Sie sich bei der Eingabe der Textbezeichnung auf den Abschnitt „Leitfaden zur Textprogrammierung" auf Seite 13. Bei der Eingabe neuer Zeichen wird der aktuelle Text durch die neuen Daten überschrieben. Durch Drücken der () - und () -Tasten kann der Cursor beziehungsweise nach rechts und links bewegt werden.

(3) Die #/TM/ST-Taste drücken, um die Warengruppenbezeichnung zu speichern. Der Führungstext für den nächsten Schritt wird angezeigt und danach die aktuelle Einstellung für diesen Schritt.

/TM/ST

PREIS

↓ 0.00

3. Einzelpreisprogrammierung (Zum Überspringen die #/TM/ST-Taste drücken./Zum Beenden die TL/NS-Taste drücken.)

(1) Über die Zehnertastatur einen Einzelpreis eingeben. Es lässt sich bis zu max. 6 Stellen eingeben. Die Voreinstellung ist 0.00.

(2) Die # /TM/ST -Taste drücken, um den Einzelpreis zu speichern. Der Führungstext für den nächsten Schritt wird angezeigt und danach die aktuelle Einstellung für diesen Schritt.

/TM/ST

WARENGRUPPENTYP.

OFFEN+FESTPREIS

4. Warengruppen-Eingabetyp-Programmierung (Zum Überspringen die #/TM/ST-Taste drücken./ Zum Beenden die TL/NS-Taste drücken.)

Die Voreinstellung ist „OFFENER PREIS“ (über den Zehnertastaturblock kann ein Preis eingegeben werden).

00

00

00

FESTPREIS

(1) Bei Betätigung der 00-Taste wird nach folgendem Schema weitergeschaltet: „FESTPREIS“, „OFFEN+FESTPREIS“, „GESPERRT“. Wenn im obigen Schritt 3 ein Einzelpreis eingestellt wurde, wird als Führungstext zunächst „OFFEN+FESTPREIS“ angezeigt. Wenn kein Einzelpreis eingestellt wurde, wird zunächst „OFFEN“ angezeigt.

(2) Die #/TM/ST-Taste drücken, um den Warengruppen-Eingabetyp zu speichern. Der Führungstext für den nächsten Schritt wird angezeigt und danach die aktuelle Einstellung für diesen Schritt.

//TM/ST

AUSWAHL MWST1

↓

MWST-SATZ1 JA

5. Programmierung des MWSt1-Status (Zum Überspringen die #/TM/ST-Taste drücken./Zum Beenden die TL/NS-Taste drücken.)

(1) Auf (2) vorgehen, wenn der MWSt1-Status „MWST-SATZ1 JA“ nicht umgestellt werden muss. Andernfalls die 00-Taste drücken, um „MWST-SATZ1 NEIN“ anzuzeigen und auszuwählen. Bei jeder Betätigung der 00-Taste erscheint abwechselnd „MWST-SATZ1 NEIN“ und „MWST-SATZ1 JA“ in der Anzeige. Wählen Sie „JA“ für „steuerpflichtig“ und „NEIN“ für „steuerfrei“. Die Voreinstellung ist „MWST-SATZ1 JA“ für die Warengruppen 1 bis 10 sowie 21 bis 99 und „MWST-SATZ1 NEIN“ für die Warengruppen 11 bis 20. Wenn die Registrierung einer steuerpflichtigen Warengruppe in einer Transaktion erfolgt, wird die Steuer automatisch in Abhängigkeit von dem entsprechenden Steuersatz berechnet, sobald die Transaktion abgeschlossen wird.

(2) Die #/TM/ST-Taste drücken, um die Einstellung zu speichern. Der Führungstext für den nächsten Schritt wird angezeigt und danach die aktuelle Einstellung für diesen Schritt.

/TM/ST

AUSWAHL MWST2

MWST-SATZ2 NEIN

6. Programmierung des MWSt2-Status (Zum Überspringen die #/TM/ST-Taste drücken. Zum Beenden die TL/NS-Taste drücken.)

(1) Auf (2) vorgehen, wenn der MWSt2-Status „MWST-SATZ2 NEIN“ nicht umgestellt werden muss. Andernfalls die 00-Taste drücken, um „MWST-SATZ2 JA“ anzuzeigen und auszuwählen. Bei jeder Betätigung der 00-Taste erscheint abwechselnd „MWST-SATZ2 JA“ und „MWST-SATZ2 NEIN“ in der Anzeige. Die Voreinstellung ist „NEIN“ für die Warengruppen 1 bis 10 sowie 21 bis 99 und „JA“ für die Warengruppen 11 bis 20.

(2) Die #/TM/ST-Taste drücken, um die Einstellung zu speichern. Der Führungstext für den nächsten Schritt wird angezeigt und danach die aktuelle Einstellung für diesen Schritt.

/TM/ST

AUSWAHL MWST3

MWST-SATZ3 NEIN

7. Programmierung des MWSt3-Status (Zum Überspringen die #/TM/ST-Taste drücken. Zum Beenden die TL/NS-Taste drücken.)

(1) Auf (2) vorgehen, wenn der MWSt3-Status „MWST-SATZ3 NEIN“ nicht umgestellt werden muss. Andernfalls die 00-Taste drücken, um „MWST-SATZ3 JA“ anzuzeigen und auszuwählen. Bei jeder Betätigung der 00-Taste erscheint abwechselnd „MWST-SATZ3 JA“ und „MWST-SATZ3 NEIN“ in der Anzeige. Die Voreinstellung ist „NEIN“.

(2) Die #/TM/ST-Taste drücken, um die Einstellung zu speichern. Der Führungstext für den nächsten Schritt wird angezeigt und danach die aktuelle Einstellung für diesen Schritt.

/TM/ST

AUSWAHL MWST4

MWST-SATZ4 NEIN

1. Programmierung des MWSt4-Status (Zum Überspringen die #/TM/ST-Taste drücken./Zum Beenden die TL/NS-Taste drücken.)

(1) Auf (2) vorgehen, wenn der MWSt4-Status „MWST-SATZ4 NEIN" nicht umgestellt werden muss. Andernfalls die 00-Taste drücken, um „MWST-SATZ4 JA" anzuzeigen und auszuwählen. Bei jeder Betätigung der 00-Taste erscheint abwechselnd „MWST-SATZ4 JA" und „MWST-SATZ4 NEIN" in der Anzeige. Die Voreinstellung ist „NEIN". (2) Die #/TM/ST-Taste drücken, um die Einstellung zu speichern. Der Führungstext für den nächsten Schritt wird angezeigt und danach die aktuelle Einstellung für diesen Schritt.

/TM/ST

REGISTRIERTYP

NORMAL

1. Registriotyp-Programmierung (Zum Überspringen die #/TM/ST-Taste drücken./Zum Beenden die TL/NS-Taste drücken.)

(1) Auf (2) vorgehen, wenn der Registriotyp „NORMAL" nicht umgestellt werden muss. Andernfalls die 00-Taste drücken, um „EINZELBARABSCHL." anzuzeigen und auszuwählen. Bei jeder Betätigung der 00-Taste erscheint abwechselnd „EINZELBARABSCHL." und „NORMAL" in der Anzeige. Wählen Sie „EINZELBARABSCHL" für Einzelposten-Barverkauf und „NORMAL" für normalen Verkauf. Die Voreinstellung ist „NORMAL". Falls die Eingabe einer für Einzelposten-Barverkauf programmierten Warengruppe zuerst erfolgt, wird der Verkauf als Barverkauf abgeschlossen, sobald die Warengruppentaste gedrückt wird. Erfolgt die Regelierung nach der Eingabe einer Warengruppe, die nicht für Einzelposten-Barverkauf programmiert ist, wird der Verkauf erst abgeschlossen, wenn Sie die TL/NS-Taste drücken.

(2) Die #/TM/ST-Taste drücken, um die Einstellung zu speichern. Der Führungstext für den nächsten Schritt wird angezeigt und danach die aktuelle Einstellung für diesen Schritt.

/TM/ST

VORZEICHEN

(+) VORZEICHEN

1. Vorzeichenprogrammierung (Zum Überspringen die #/TM/ST-Taste drücken./Zum Beenden die TL/NS-Taste drücken.)

(1) Auf (2) vorgehen, wenn das Vorzeichen „(+) VORZEICHEN" nicht umgestellt werden muss. Andernfalls die 00-Taste drücken, um „(-) VORZEICHEN" anzuzeigen und auszuwählen. Bei jeder Betätigung der 00-Taste erscheint abwechselnd „(-) VORZEICHEN" und „(+) VORZEICHEN" in der Anzeige. Wählen Sie „(+) VORZEICHEN" für positive Warengruppen und „(-) VORZEICHEN" für negative Warengruppen. Die Voreinstellung ist „(+) VORZEICHEN" für die Warengruppen 1 bis 20 sowie 22 bis 99 und „(-) Vorzeichen" für die Warengruppe 21.

(2) Die #/TM/ST-Taste drücken, um die Einstellung zu speichern. Der Führungstext für den nächsten Schritt wird angezeigt und danach die aktuelle Einstellung für diesen Schritt.

/TM/ST

EINGABEGRENZE

↓

8

11. Programmierung der Eingabestellenbegrenzung (Zum Überspringen die #/TM/ST-Taste drücken. Zum Beenden die TL/NS-Taste drücken.)

(1) Die Eingabestellenbegrenzung mit den

Zehnertasten eingeben.

Die Eingabestellenbegrenzung kann auf maximal 8

Stellen festgelegt werden.

Die Voreinstellung ist 8 Stellen.

7

7

(2) Die Taste #/TM/ST drücken, um die Einstellung zu speichern.

Die aktuelle Texteinstellung und die

Warengruppennummer der nächsten Warengruppe werden kurz angezeigt, wonach der Führungstext wieder in der Anzeige erscheint.

Die Warengruppennummer wird zur

Programmierung einer neuen Warengruppe automatisch um 1 erhöht, so dass die

Programmierung der betreffenden Warengruppen nun erfolgen kann.

00-TASTE DRUCKEN

Zur Programmierung der nächsten Warengruppen gehen Sie zu Schritt 2 zurück.

Wenn eine andere Warengruppe programmiert werden soll, gehen Sie zu Schritt 1 zurück.

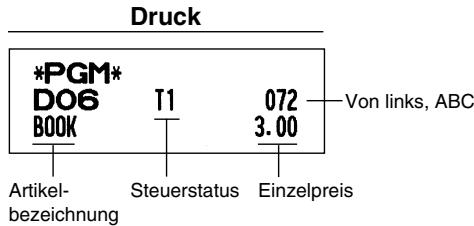

12. Beenden der Programmierung

(1) Die TL/NS-Taste drücken, um die Programmierung der Warengruppe bzw. Warengruppen zu beenden.

TL/NS

0.00

Positionen:		Wahl:	Eingabe:
A	Einzelposten-Barverkauf/Normal	Normal*	0
		Einzelposten-Barverkauf	1
B	Eingabbestellenbegrenzung		0-8 (Voreinstellung: 8)
C	Typ der Einzelpreisregistrierung	Offener und Festpreis	3
		Nur Festpreis	2
		Nur offener Preis*	1
		Warengruppentaste sperren	0

7 Programmierung für PLUs (Einzelartikel) und Sub-Warengruppen

Die PLU-Funktion gestattet eine schnelle Tasteneingabe, bei der der Preis automatisch aufgerufen wird, wenn Sie einen Code eingeben. Die Sub-Warengruppe ist eine Art von „offenem PLU“, bei der Sie einen Preis eingeben müssen, nachdem Sie einen PLU-Code eingegeben haben.

Werksseitig stehen die PLU-/Sub-Warengruppencodes 1 bis 210 zur Verfügung. Die Anzahl der Codes kann auf 1200 erhöht werden. Um diese Anzahl zu erhöhen, siehe „E-Journalspeichertyp (Elektronisches Journal)“ auf Seite 67.

Verfahren

Hinweis

• Um die bestehende Einstellung bei jeder Programmierung beizubehalten, ist die # / TM / ST-Taste zu drücken, wenn der entsprechende Führungstext zuerst angezeigt wird.
• Wenn die TL/NS-Taste in der Mitte des Vorgangs gedrückt wird, so wird die Programmierung abgebrochen, und die vor dem Betätigen der TL/NS-Taste eingegebenen Daten werden abgespeichert.
• Wenn die CL-Taste in der Mitte des Vorgangs zweimal betätigt wird, so wird die Programmierung abgebrochen, wobei die vor dem zweimaligen Betätigen der CL-Taste eingegebenen Daten NICHT abgespeichert werden.
• Wenn während der Text- oder Preiseingabe die Warengruppen-, [O]-, [%1]-, [%2]-, [EX]-, [RA]-, [RCPTPO]-, [CH1]-, [CH2]-, [CR1]- oder [CR2]-Taste in der Mitte eines Programmiervorgangs gedrückt wird, so wird auf die Programmierung der betreffenden Taste umgeschaltet.

Tastenbedienung

Bedieneranzeige

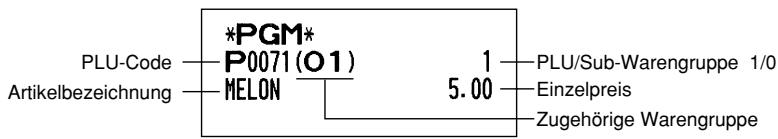

1. Eingabe des PLU-Codes

(1) Den PLU-Code mit den Zifferntasten eingeben und dann die PLU/SUB-Taste drücken. Unmittelbar nach der Anzeige der aktuellen Textdaten und des eingegebenen PLU-Codes wird der Führungstext für den nächsten Schritt angezeigt.

71 PLU/SUB

1. Textprogrammierung (Zum Überspringen die #/TM/ST-Taste drücken./Zum Beenden die TL/NS-Taste drücken.)

(1) Die (00)-Taste drücken, um auf Textprogrammierung zu schalten. Der Führungstext wird kurz angezeigt und sofort danach der aktuelle Text.

00

BEZEICHNUNG

(2) Eine Artikelbezeichnung eingeben. Es lassen sich bis zu max. 16 Zeichen eingeben. Beziehen Sie sich bei der Eingabe der Artikelbezeichnung auf den Abschnitt „Leitfaden zur Textprogrammierung" auf Seite 13. Bei der Eingabe neuer Zeichen wird der aktuelle Text durch die neuen Daten überschrieben. Durch Drücken der () - und () -Tasten kann der Cursor beziehungsweise nach rechts und links bewegt werden.

MELON

MELON_

(3) Die #/TM/ST-Taste drücken, um die Artikelbezeichnung zu speichern. Der Führungstext für den nächsten Schritt wird angezeigt und danach die aktuelle Einstellung für diesen Schritt.

/TM/ST

PREIS

1. Einzelpreisprogrammierung (Zum Überspringen die #/TM/ST-Taste drücken./Zum Beenden die TL/NS-Taste drücken.)

(1) Über die Zehnertastatur einen Einzelpreis eingeben.

500

500

Es lassen sich bis zu max. 6 Stellen eingeben.

(2) Die # /TM/ST -Taste drücken, um den Einzelpreis zu speichern.

Der Führungstext für den nächsten Schritt wird angezeigt.

/TM/ST

WARENGRUPPENNR.

1. Programmierung der zugehörigen Warengruppen (Zum Überspringen die #/TM/ST-Taste drücken. Zum Beenden die TL/NS-Taste drücken.)

(1) Die zugehörige Warengruppennummer über die Zehnertastatur eingeben.

1

1

Für die Warengruppe 1 bis 16 können Sie die entsprechende Warengruppentaste drücken. Für Warengruppen 17 bis 32 können die DEPT-SHIFT-Taste und dann die betreffende Warengruppentaste gedrückt werden. Die Voreinstellung ist Warengruppe 1. Zum Löschen des PLUs anstelle einer zugehörigen Warengruppennummer eine 0 eingeben.

(2) Die #/TM/ST-Taste drücken, um die zugehörige Warengruppe zu speichern.

/TM/ST

PLU-TYP

↓

Der Führungstext für den nächsten Schritt wird angezeigt und danach die aktuelle Einstellung für diesen Schritt.

ARTIKEL (PLU)

1. PLU-Typ Programmierung (Zum Überspringen die #/TM/ST-Taste drücken. Zum Beenden die TL/NS-Taste drücken.)

(1) Auf (2) vorgehen, wenn die Funktion „ARTIKEL(PLU)“ nicht umgestellt werden muss. Andernfalls die 00-Taste drücken, um „SUB-WARENGRUPPE“ anzuzeigen und auszuwählen. Bei jeder Betätigung der 00-Taste erscheint abwechselnd „SUB-WARENGRUPPE“ und „ARTIKEL(PLU)“ in der Anzeige. Wählen Sie „ARTIKEL(PLU)“, wenn der PLU-Code als automatischer PLU-Preisaufruf dienen soll, und „SUB-WARENGRUPPE“, wenn er als Sub-Warengruppe, d.h. mit manueller Preiseingabe eingesetzt werden soll. Die Voreinstellung ist „ARTIKEL(PLU)“.

(2) Die #/TM/ST-Taste drücken, um die Einstellung zu speichern. Unmittelbar nach der Anzeige der aktuellen Texteinstellung und des entsprechenden PLU-Codes für das nächste PLU wird der Führungstext angezeigt. Der PLU-Code wird für eine neue PLU-Programmierung automatisch erhöht und ist für die Textprogrammierung bereit.

/TM/ST

↓00-TASTE DRUCKEN

Um den nun angezeigten PLU-Code zu programmieren, kehren Sie zu Schritt 2 zurück.

Wenn Sie die Programmierung für einen anderen PLU-Code vornehmen möchten, gehen Sie zu Schritt 1 zurück.

1. Beenden der Programmierung

(1) Die TL/NS-Taste drücken, um die PLU-Programmierung zu beenden.

TL/NS

0.00

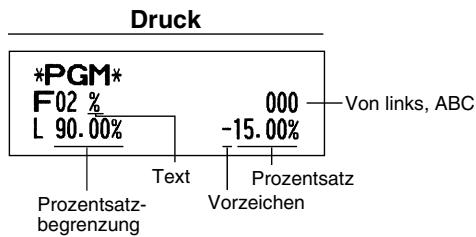

Druck

8 Textprogrammierung

Richten Sie sich bezüglich der Eingabe von Zeichen nach den Angaben im Abschnitt „Leitfaden zur Textprogrammierung“ auf Seite 13.

Wenn eine geeignete Zifferntaste (Job-Code-Nr.) und dann die ●-Taste für eine Texteingabe gedrückt wird (unmittelbar nach dem Start der Programmierung mit der #/TM/ST-Taste), ist die Registrierkasse automatisch für die Texteingabe bereit.

Kurz nach der Anzeige des Führungstextes über die Programmierart werden Sie u.U. aufgefordert, den ersten Parameter, wie z.B. eine Bedienernummer, einzugeben. Geben Sie unter Beachtung des entsprechenden nachfolgenden „Verfahrens“ einen Parameter ein und beginnen Sie dann mit der Zeicheneingabe.

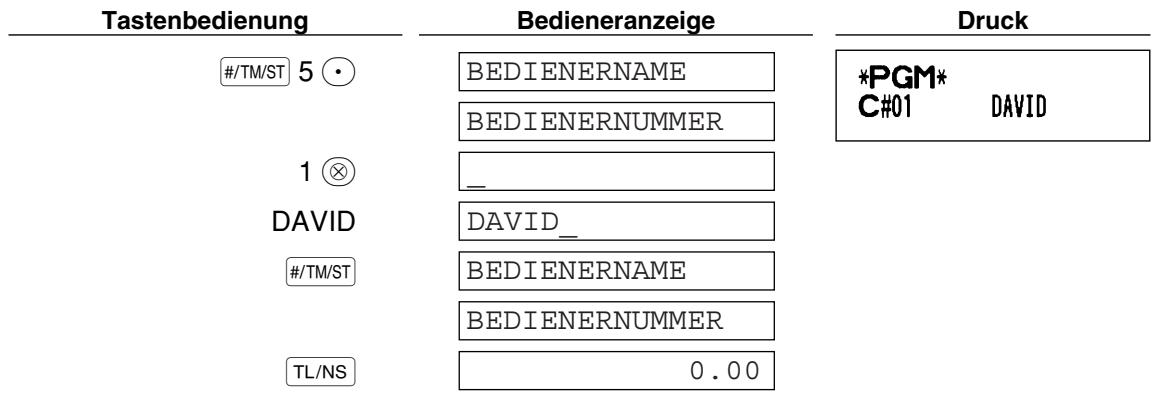

Bedienernamen (12 Stellen)

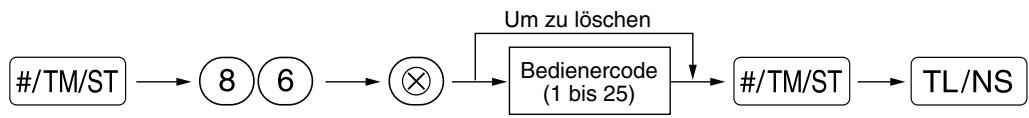

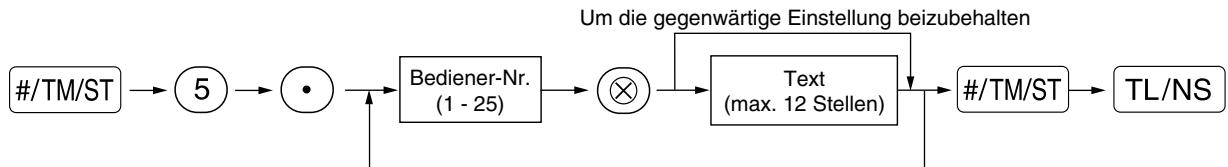

Verfahren

Um einen anderen Bedienernamen zu programmieren

Logotext (6 Zeilen und 24 Stellen für jede Zeile)

Ohne Logistikierkasse kann auf jedem Kassenbon einen programmierten Logotext ausdrucken. Das Standardmodell druckt einen dreizeiligen Kopftext und einen dreizeiligen Fusstext als Logotext auf dem Kassenbon aus. Falls Sie ein anderes Format ausdrucken möchten, ändern Sie bitte das Logodruckformat. (Einzelheiten zur Programmierung siehe Seite 66.) Die Optionen sind nachfolgend aufgeführt:

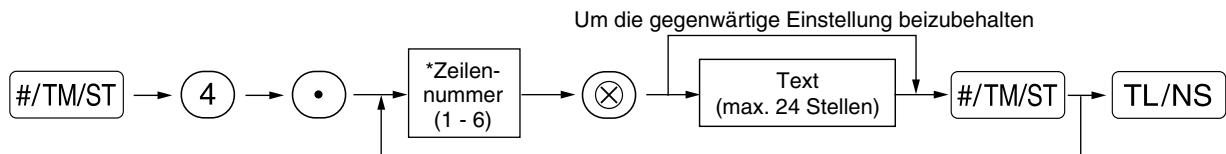

Verfahren

Um eine andere Zeile zu programmieren

*3 Kopfzeilen": 1 bis 3 "6 Kopfzeilen": 1 bis 6 3 Kopfzeilen und 3 Fusszeilen": 1 bis 6 (1 bis 3 als Kopfzeile, 4 bis 6 als Fusszeile)

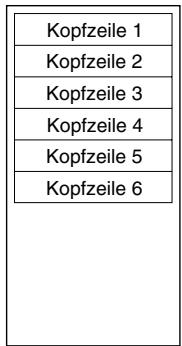

Logodruckformat (3 Typen)

3 Kopfzeilen

6 Kopfzeilen

3 Kopfzeilen und 3 Fusszeilen (Voreinstellung)

Programmierung von „THANK YOU" in doppelter Höhe und mittig ausgerichtet in der dritten Zeile.

Tastenbedienung

/TM/ST 4

3 包

SPACE SPACE SPACE

/TM/ST

TL/NS

Bedieneranzeige

LOGOTEXT

ZEILENNUMMER

W

N = K = Y = O = U W

N = K = Y = O = U

= Y = O = U

LOGOTEXT

ZEILENNUMMER

0.00

Druck

PGM THANK YOU

Hinweis

Vor der Auslieferung wurde ein dreizeiliger Kopftext und ein dreizeiliger Fußtext als Logotext programmiert. Beim Programmieren einer Logozeile beginnen Sie unbedingt mit der Eingabe in der ersten Zeile.

9 Programmierung anderer erforderlicher Positionen

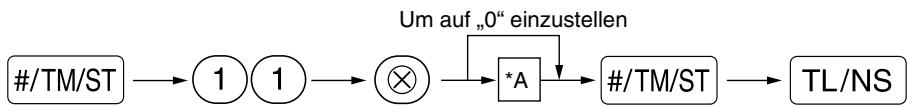

Einstellung der Dezimalpunktposition (Tabulator) für die Landeswährung

Als Vorgabe ist „2" gewählt. Falls Ihr Land eine andere Tabulatoreinstellung hat, müssen Sie die Einstellung ändern. Siehe „Sonstige Programmierung" im Abschnitt „Programmierung der Wahl für zusätzliche Funktionen 1" (Job-Code 61) auf Seite 61.

SCHRITT 4

GRUNDLEGENDE REGISTRIERUNGEN

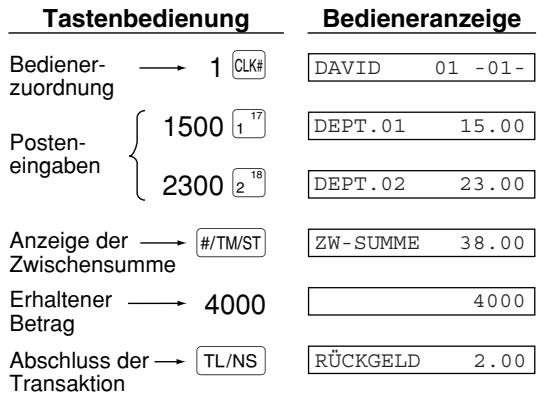

1 Beispiel für die grundlegende Registrierung

Nachfolgend ist ein Beispiel für die grundlegende Registrierung beim Verkauf von Artikeln mit Barzahlung aufgeführt. Für Einzelheiten über die Bedienung siehe Abschnitt „Zusätzliche Information für die GRUNDLEGENDE REGISTRIERUNG" auf Seite 32.

Einstellung des Funktionsschlosses

1. Drehen Sie das Funktionsschloss auf die Position REG.

Bedienerzuordnung

1. Geben Sie ihren Bedienercode ein. (Falls z.B. der Bedienercode 1 lautet, drücken Sie die Tasten ① und CLK# in dieser Reihenfolge.) Nach der Initialisierung der Registrierkasse ist automatisch der Bedienercode 1 angewählt.

Posteneingabe

1. Geben Sie den Preis für den ersten Warengruppenposten ein. (Falls dieser z.B. 15.00 beträgt, geben Sie ①⑤⑩00 ein, und drücken Sie danach die entsprechende Warengruppentaste.)

Für die Warengruppen 17 bis 32 drücken Sie zuerst die DEPTSHIFT-Taste, bevor Sie die Warengruppentaste betätigen. Für die Warengruppen ab 33 geben Sie den Warengruppencode unter Verwendung der Zehnertastatur ein, drücken Sie danach die DEPT-Taste, geben Sie anschließend den Preis ein und drücken Sie wieder die DEPT-Taste.

1. Wiederholen Sie Schritt 3 für alle Warengruppenposten.

Anzeige von Zwischensummen

1. Drücken Sie die # /TM / ST -Taste, um den zu bezahlenden Betrag anzuzeigen.

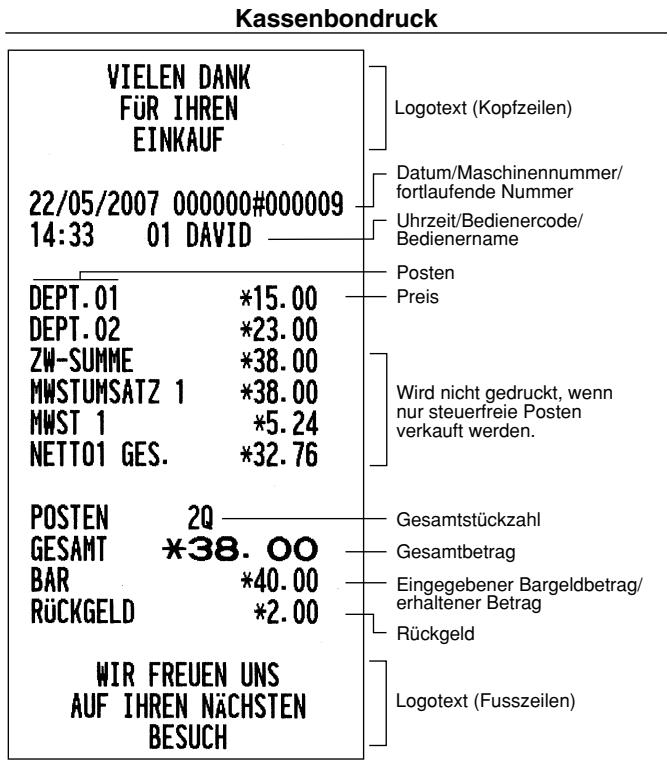

Abschluss der Transaktion

1. Geben Sie den vom Kunden erhaltenen Betrag ein. (Sie können diesen Schritt auslassen, wenn der übergebene Betrag mit der Zwischensumme übereinstimmt.)
2. Drücken Sie die TL/NS-Taste, wodurch der fällige Wechselgeldbetrag angezeigt wird und die Schublade sich öffnet.
3. Reißen Sie den Kassenbon ab, und übergeben Sie diesen gemeinsam mit dem Wechselgeld dem Kunden.
4. Schließen Sie die Schublade.

(In diesem Beispiel wird die MWSt 1 automatisch mit einem MWSt-Satz von 16.00% ermittelt.)

Geben Sie einen PLU-Code mit der Zehnertastatur ein und drücken dann die PLU/SUB-Taste.

Tastenbedienung		Bedieneranzeige		Kassenbondruck
Posten-Registrarungen	1 PLU/SUB	PLU.0001	1.50	PLU.0001	*1.50
	71 PLU/SUB	PLU.0071	15.00	PLU.0071	*15.00
	141 PLU/SUB	PLU.0141	36.20	PLU.0141	*36.20
	TL/NS	BAR	52.70	POSTEN	3Q
				BAR	*52.70

1 Löschen eingegebener Ziffern

Wenn Sie bei der Eingabe von Ziffern einen Fehler machen, können Sie die Eingabe durch einen Druck auf die CL-Taste löschen. Dies ist jedoch nicht mehr möglich, nachdem Sie eine Warengruppentaste, eine PLU/Sub-Warengruppentaste, die DEPT-Taste, die %1-Taste, die %2-Taste, die Θ-Taste oder die RF-Taste gedrückt haben.

2 Korrektur der letzten Registrierung (Sofortstorno)

Falls Sie versehentlich eine falsche Warengruppen-, PLU/Sub-Warengruppen-, Prozent- (%1 und %2) Abschlag- (Θ) oder Retourenregistrierung durchgeführt haben, können Sie die falsche Registrierung durch Drücken der ∞-Taste sofort nach der falschen Registrierung stornieren.

Tastenbedienung	Bedieneranzeige
1250622	DEPT.06	12.50
∞	DEPT.06	-12.50
2PLU/SUB	PLU.0002	1.50
∞	PLU.0002	-1.50
600824	DEPT.08	6.00
%1	%1	-0.90
∞	%1	0.90
1PLU/SUB	PLU.0001	3.28
28∅	(-)	-0.28
∞	(-)	0.28
250RF622	DEPT.06	-2.50
∞	DEPT.06	2.50
TL/NS	BAR	9.28

Kassenbondruck
DEPT. 06	*12.50
DEPT. 06	ω-12.50
PLU. 0002	*1.50
PLU. 0002	ω-1.50
DEPT. 08	*6.00
	-15.00%
%1	-0.90
%1	ω*0.90
PLU. 0001	*3.28
(-)	-0.28
(-)	ω*0.28
DEPT. 06	R-2.50
DEPT. 06	Rω*2.50
POSTEN	2Q
BAR	*9.28

3 Korrektur der vorletzten bzw. einer früheren Registrierung (indirekter Storno)

Sie können jede falsche Warengruppen-, PLU/Sub-Warengruppen- oder Artikel-Retourenregistrierung während einer Transaktion stornieren, falls Sie die fehlerhafte Registrierung vor Abschluss der Transaktion (d.h. vor dem Drücken der TL/NS-Taste) finden können. Diese Funktion betrifft nur Warengruppen-, PLU/Sub-Warengruppen- und Retourenregistrierungen.

Hierzu drücken Sie die -Taste unmittelbar vor einer Warengruppentaste, der DEPT#-Taste oder der PLU/SUB-Taste. Für den indirekten Storno einer Retourenzahlung drücken Sie die -Taste nach der RF-Taste.

Tastenbedienung		Bedieneranzeige		Kassenbondruck
	1310622	DEPT.06	13.10	DEPT.06	*13.10
	1755723	DEPT.07	17.55	DEPT.07	*17.55
	10PLU/SUB	PLU.0010	7.15	PLU.0010	*7.15
	12PLU/SUB	PLU.0012	3.60	PLU.0012	*3.60
Korrektur einer Warengruppen-Registrarung	250RF622	DEPT.06	-2.50	DEPT.06	R-2.50
	825723	DEPT.07	8.25	DEPT.07	*8.25
	1310622	DEPT.06	-13.10	DEPT.06	ω-13.10
Korrektur einer PLU-Registrarung	12PLU/SUB	PLU.0012	-3.60	PLU.0012	ω-3.60
Korrektur einer RetourenRegistrarung	250RF622	DEPT.06	2.50	DEPT.06	Rω*2.50
	TL/NS	BAR	32.95	ITEMS	30
				CASH	*32.95

4 Zwischensummenstorno

Sie können eine vollständige Transaktion stornieren. Sobald Sie die Zwischensummenstornierung ausgeführt haben, wird die Transaktion abgebrochen und die Registrierkasse gibt einen Kassenbon aus. Diese Funktion besteht, wenn nicht mehr als 30 Posten eingegeben wurden.

Tastenbedienung		Bedieneranzeige		Kassenbondruck
	1310 218	DEPT.02	13.10	DEPT.02	*13.10
	218	2	13.10	DEPT.02	*13.10
				DEPT.06	*17.55
	1755 622	DEPT.06	17.55	PLU.0010	*7.15
				PLU.0035	*10.00
	10 PLU/SUB	PLU.0010	7.15	ZW-SUMME	*60.90
				ZWS-STORNO	-60.90
	35 PLU/SUB	PLU.0035	10.00	GESAMT	*O.00
Zwischensummenstorno	#/TM/ST	ZW-SUMME	60.90
	∞	0.00
	#/TM/ST	GESAMT	0.00

5 Korrektur von falschen Registrierungen, die nicht durch die direkte oder indirekte Stornofunktion berichtigt werden können

Wenn ein Fehler entdeckt wird, nachdem Sie die gesamte Transaktion abgeschlossen haben, oder während eine Zahlgeldregistrierung durchgeführt wird, lässt sich dieser Fehler nicht aufheben. Solche Fehler können vom Geschäftsinhaber korrigiert werden.

Die folgenden Schritte ausführen:

1. Wenn Sie eine Zahlgeldeingabe durchführen, muss die Transaktion abgeschlossen werden.
2. Führen Sie vom Anfang an die richtigen Eingaben durch.
3. Übergeben Sie den fehlerhaften Kassenbon für die Korrektur an Ihren Geschäftsinhaber.

Zum Abrufen und Nullstellen von Umsätzen verwenden Sie die Nullstellungsfunktion (Z). Bei der Nullstellung werden alle Umsätze ausgedruckt und der gesamte Speicher gelöscht (außer GT1 bis GT3, Schulungs-GT, BAL, Nullstellungszähler und laufende Nummer).

Weitergehende Informationen über die Nullstellung (Z) von Umsätzen finden Sie im Abschnitt „ABRUF (X) UND NULLSTELLUNG (Z) VON UMSÄTZEN" auf Seite 74.

Gesamtumsatzbericht

Stecken Sie den Managerschlüssel in das Funktionsschloss und drehen Sie ihn in die Position X1/Z1.

Tastenbedienung

TL/NS

Bedieneranzeige

0.00

Berichtsbeispiel

*2*Z1*	Z1 0001
GT1 *00000001227.45	Gesamtsumme der Plus-Registrierungen
GT2 *00000001362.63	Gesamtsumme der Minus-Registrierungen
GT3 -0000000135.18	Gesamtsumme der Registrierungen in der Schulungsbetriebsart
TR *0000000000.00
*WARENGRUPPEN*
DO1 35 Q	Warengruppencode
DEPT.01 *606.35	Umsatzmenge
DO2 23 Q	Umsatzbetrag
DEPT.02 *431.50
DO3 3 Q
DEPT.03 *36.10
DO4 2 Q
DEPT.04 *61.45
D99 2 Q	*,+,-Warengruppenzahler und Gesamtsumme
DEPT.99 *40.00
+WGR.GESAMT 71 Q
	*,-“-Warengruppenzahler und Gesamtsumme
D35 2 Q
DEPT.35 -17.50
-WGR.GESAMT 2 Q
	*,-“-Warengruppenzahler und Gesamtsumme
*FINANZBER. *
(-) 1 Q	Zwischensummen ∅-Zähler und Gesamtsumme
%1 2 Q
%2 1 Q	Zwischensummen %-Zähler und Gesamtsumme
NETTO 1 *1227.45	Nettogesamtumsatz

(Fortsetzung auf der nächsten Seite)

BAR	12 Q *804.32
SCHECK	2 Q *69.70
SCHECK2	1 Q *48.00
KREDIT1	1 Q *12.60
KREDIT2	2 Q *33.80
FR. Währung1	2 Q US $18.34
IN. Währung1	19.51
FR. Währung2	1 Q 110.00
IN. Währung2	*86.27
Währ1 SCHECK	1 Q US $112.33
IN. Währ1 CHK	*119.50
Währ1 KREDIT	1 Q US $33.84
IN. Währ1 KRE	*36.00
BAR/LADE	*827.04
SCHECK/LADE	*117.70
BAR/CHK LADE	*944.74
SCHECKWECHGD	*2.00

1: Wenn ein X1-Bericht erstellt wird, wird „X1“ ausgedruckt. 2: Ausdruck nur im Z1-Bericht. *3: Wenn der „Differenzspeicher“ auf „Ja“ eingestellt ist, erscheint hier folgender Ausdruck. Für die Änderung der Einstellung siehe „Sonstige Programmierung" (Job-Code 67).

DIFFERENZ

-0.03

*4: Wenn das manuelle Aufschlagssteuersystem 1-4 oder das automatische Aufschlagssteuersystem 1-4 gewählt ist, erscheint hier folgender Ausdruck. Für die Änderung der Einstellung siehe „Sonstige Programmierung" (Job-Code 69).

NETTO 2

*1227.45

Gesamtumsatz einschließlich der Steuer

Periodische Berichte

Stecken Sie den Managerschlüssel in das Funktionsschloss und drehen Sie ihn in die Position X2/Z2.

Tastenbedienung

TL/NS

Bedieneranzeige

0.00

Berichtsbeispiel

*Z2*		-Modustitel*1
	Z1 0001	-Täglicher Nullstellungs-zahler
	Z2 0001
GT1	*00000001227.45	-Periodischer Nullstellungs-zahler
GT2	*00000001362.63
GT3	-00000000135.18	Gesamtsummen
TR	*00000000000.00

↓

Die nachfolgenden Ausdrucke weisen dasselbe Format auf wie der X1/Z1-Gesamtumsatzbericht.

1: Bei Erstellung eines X2-Berichts wird „X2“ gedruckt. 2: Ausdruck nur im Z2-Bericht.

Teil 2 FÜR DEN BEDIENER

ANDERE GRUNDLEGENDE REGISTRIERUNGEN

1 Zusätzliche Information für die GRUNDLEGENDE REGISTRIERUNG

Bedienerzuordnung

Vor jeder Registrierung muss der jeweilige Bediener seinen Bedienercode eingeben. Diese Codeeingabe ist u.U. jedoch nicht erforderlich, wenn ein und derselbe Bediener aufeinanderfolgende Transaktionen vornimmt.

■ Anmeldung (in der Betriebsart REG, MGR, [00])

Um den angemeldeten Bedienercode anzuzeigen

■ Abmeldung (in der Betriebsart REG, MGR, [O])

Kassenbonausgabe EIN/AUS

Um Papier zu sparen, kann der Kassenbonausdruck durch die Registrierkasse im REG-Modus unterdrückt werden. Drücken Sie hierzu einfach die RCPTPO-Taste in der Funktionsschloss-Position OP X/Z. Dadurch wird zwischen Ausgabe und Unterdrückung des Kassenbondrucks umgeschaltet.

Die Registrierkasse druckt Berichte unabhängig von der Einstellung der Kassenbon-Ausgabefunktion aus.

Deshalb muss die Papierrolle in jedem Fall eingesetzt sein.

Ausgabe eines Kassenbons bei ausgeschalteter Kassenbonausgabe

Falls Ihr Kunde nach dem Abschluss der Transaktion einen Kassenbon wünscht, obwohl die Kassenbon-Ausgabefunktion ausgeschaltet ist, drücken Sie die [ROPTIPO]-Taste. Dadurch wird ein Kassenbon ausgedruckt. Falls jedoch mehr als 30 Posten eingegeben wurden, beinhaltet der Kassenbon nur den Gesamtverkaufsbetrag.

Kassenbonduplikat

Sie können ein Kassenbonduplikat erstellen, indem die ROPITO-Taste gedrückt wird, während die

Kassenbonausgabe aktiviert ist. Um diese Funktion benutzen zu können, muss sie zuerst aktiviert werden.

Beziehen Sie sich bitte hierfür auf Seite 62. (Job-Code 63)

Stromsparmodus

Wenn die vorprogrammierte Zeit (Vorgabeeinstellung: 30 Minuten) verstrichen ist und innerhalb dieser Zeit keine Tasteneingabe bzw. eine andere Bedienung ausgeführt wurde, schaltet die Registrierkasse in den Stromsparmodus um.

Wenn Ihre Registrierkasse in den Stromsparmodus schaltet, wird die Anzeige dunkel, bis auf den Dezimalpunkt ganz links. Ihre Registrierkasse kehrt in den Normalbetrieb zurück, wenn eine Taste gedrückt oder das Funktionsschloss in eine andere Position gedreht wird. Wenn jedoch Ihre Registrierkasse durch eine

Tasteneingabe erneut gestartet wird, ist diese Tasteneingabe ungültig. Nach dem erfolgten Neustart muss daher die entsprechende Tasteneingabe nochmals durchgeführt werden.

2 Fehlermeldung

In den folgenden Fällen tritt in Ihrer Registrierkasse ein Fehlerzustand ein, wobei ein Piepton ertönt und die entsprechende Fehlermeldung angezeigt wird. Löschen Sie den Fehlerzustand durch Drücken der (CL)-Taste, und treffen Sie danach die richtige Maßnahme. Richten Sie sich bitte nach den Anweisungen in der Liste der Fehlermeldungen auf Seite 87.

• Wenn eine Zahl eingegeben wird, die 32 Stellen übersteigt (Eingabestehen-Überlauf): Den Fehler löschen und die korrekte Zahl eingeben.
• Wenn ein Tasteneingabefehler begangen wird: Den Fehler löschen und mit der Operation fortfahren.
• Wenn eine Eingabe vorgenommen wird, die außerhalb der programmierten Betrags-Eingabebegrenzung liegt: Überprüfen, ob die Betragseingabe korrekt ist. Wenn sie korrekt ist, kann sie in der MGR-Betriebsart erfolgen. Rufen Sie den Geschäftsinhaber.
• Wenn die Zwischensumme einschließlich Steuer acht Stellen überschreitet: Die Zwischensumme mit der -Taste löschen und die /NS , 1 , 2 , 1 - oder 2 -Taste drücken, um die Transaktion abzuschreiben.

Fehleraufhebungsfunktion

Wenn Sie eine Transaktion verlassen möchten, da ein Fehler oder eine unvorhersehbare Situation aufgetreten ist, ist der folgende Vorgang auszuführen:

Um den Fehlerstatus zu löschen

Die Transaktion wird storniert (als Zwischensummen-Storno behandelt), und ein Kassenbon wird bzw. durch diese Funktion ausgestellt. Wenn Sie bereits einen Zahlbetrag eingegeben haben, wird der Vorgang als Barverkauf abgeschlossen.

3 Postenregistrierungen

■ Einzelpostenregistrierung

1. Warengruppenregistrierung

Für eine Klassifizierung der Artikel weist diese Registrierkasse maximal 99 Warengruppen auf. Bei der Aufnahme von Artikeln (PLUs) in Warengruppen werden die Artikel mit Warengruppenattributen (steuerpflichtiger Status und dergleichen) versehen.

- Bei Verwendung der Warengruppentasten (für Warengruppe 1 bis 32)

Für die Warengruppe 1 bis 16 geben Sie einen Einzelpreis ein und drücken eine Warengruppentaste. Falls Sie einen programmierten Einzelpreis verwenden, drücken Sie nur eine Warengruppentaste.

Für die Warengruppe 17 bis 32 geben Sie einen Einzelpreis ein, drücken Sie die DEPTSHIFT-Taste, und betätigen danach eine Warengruppentaste. Falls Sie einen programmierten Einzelpreis verwenden, drücken Sie die DEPTSHIFT-Taste und danach eine Warengruppentaste.

Wenn ein programmierter Einzelpreis verwendet wird

¹ Weniger als die programmierten oberen Eingabe-Betragsgrenzen Bei Eingabe von 0 wird nur die Verkaufsmenge addiert. 2 Für die Warengruppen 17 bis 32 drücken Sie die [DEPTSHIFT]-Taste.

Hinweis

Wenn nach der Betätigung der DEPTSHIFT-Taste die gleiche Taste gedrückt wird, dient dies als Wiederholungseingabe. Zum Beispiel: Wenn ein Artikel der Warengruppe 17 mit der DEPTSHIFT-Taste registriert und danach ein Artikel der Warengruppe 1 mit dem programmierten Einzelpreis eingegeben wird, muss die nachfolgend beschriebene Warengruppencode-Eingabetaste für den Artikel der Warengruppe 1 betätigt werden. Wenn Sie nur die 1¹⁷ -Taste für die Registrierung des Artikels der Warengruppe 1 betätigen, dient dies als Wiederholungseingabe des Artikels der Warengruppe 17.

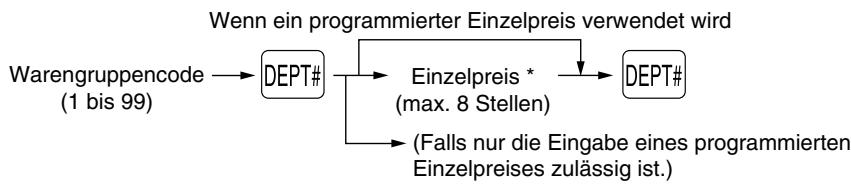

- Bei Verwendung der Warengruppencode-Eingabetaste

Geben Sie einen Warengruppencode ein, und drücken Sie die DEPT#-Taste. Danach geben Sie einen Einzelpreis ein und drücken wieder die DEPT#-Taste. Falls Sie einen programmierten Einzelpreis verwenden, geben Sie einen Warengruppencode ein und drücken Sie die DEPT#-Taste.

• Weniger als die programmierten oberen Eingabe-Betragsgrenzen Bei Eingabe von 0 wird nur die Verkaufsmenge addiert.

2. PLU/Sub-Warengruppenregistrierung

Für eine andere Klassifizierung der Artikel bietet diese Registrierkasse maximal 1200 PLUs/Sub-Warengruppen. PLUs werden verwendet, um die voreingestellten Preise durch die Eingabe von PLU-Codes aufzurufen. Sub-Warengruppen werden für die Klassifizierung in kleinere Gruppen innerhalb der Warengruppen verwendet. Jedes PLU und jede Sub-Warengruppe weist einen Code von 1 bis 1200 auf und sollte zu einer Warengruppe gehören, um die Attribute dieser Warengruppe zu erhalten.

Die Registrierkasse wurde werkseitig für die Benutzung von 210 PLU-Codes (PLU-Codes 1 bis 210) programmiert. Diese 210 PLU-Codes sind als Artikel(PLU)-Typ und mit einem Nullpreis eingerichtet. Um die Anzahl der PLU-Codes auf 1200 zu erweitern, beziehen Sie sich bitte auf „E-Journalspeichertyp (Elektronisches Journal)" auf Seite 67. Für andere PLU/Sub-Warengruppen-Programmierungen ist auf den Abschnitt „Programmierung für PLUs (Einzelartikel) und Sub-Warengruppen" auf Seite 21 Bezug zu nehmen.

- PLU-Registrierung

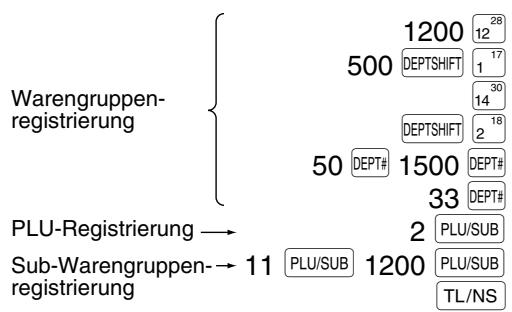

- Sub-Warengruppenregistrierung (offene Preiseingabe für PLUs)

• Weniger als die programmierten oberen Eingabe-Betragsgrenzen. Bei Eingabe von 0 wird nur die Verkaufsmenge addiert.

Tastenbedienung

Kassenbondruck

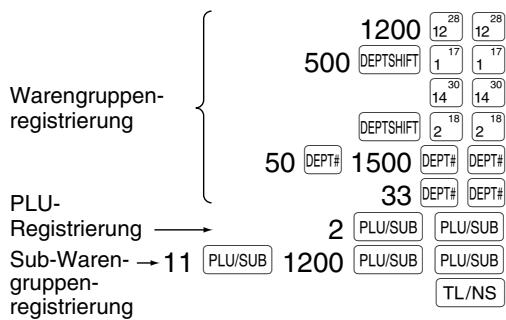

Wiederholungsregistrierung

Sie können diese Funktion für die Eingabe von zwei oder mehreren identischen Posten verwenden. Drücken Sie wiederholt eine Warengruppentaste, die DEPT#-Taste oder die PLU/SUB-Taste, wie es in der folgenden Tastenbedienung aufgeführt ist.

Tastenbedienung

Kassenbondruck

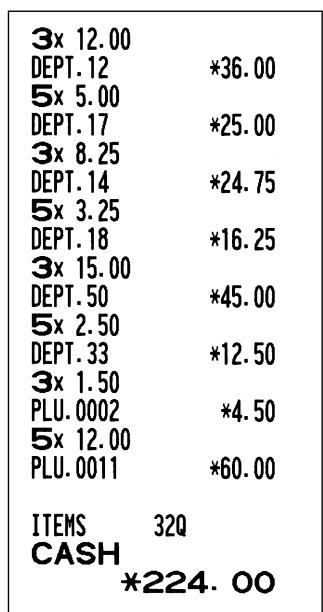

■ Multiplikationsregistrierung

Wenn Sie eine große Stückzahl eines Postens verkaufen, dann ist die Multiplikationsregistrierung die wohl bequemste Eingabemethode. Geben Sie die Stückzahl unter Verwendung der Zehnertastatur ein, und drücken Sie die () -Taste, bevor Sie mit der Posteneingabe beginnen, wie es im folgenden Beispiel dargestellt ist.

Hinweis

Wenn die Registrierkasse so programmiert ist, dass auch Teilmengen eingegeben werden können, dann können Sie bis zu vier Stellen für die Ganzzahl und drei Dezimalstellen eingeben, wobei die Menge jedoch in den Verkaufsberichten als „1" gezählt wird. Um eine Teilmenge einzugeben, verwenden Sie die Dezimalpunkttaste zwischen der Ganzzahl und den Dezimalstellen, wie zum Beispiel 7 5 für die Eingabe von 7.5.

Tastenbedienung

Kassenbondruck

■ Einzelposten-Barverkauf (SICS)-Registrierung

• Diese Funktion ist nützlich, wenn es sich um den Verkauf von nur einem Artikel handelt und bar bezahlt wird. Diese Funktion kann nur bei den Warengruppen angewendet werden, die auf SICS bzw. auf die zugeordneten PLUs oder Sub-Warengruppen eingestellt wurden. Die Transaktion ist abgeschlossen und die Schublade öffnet sich, sobald Sie die Warengruppentaste, die DEPT-Taste oder die PLU/SUB-Taste drücken.

Tastenbedienung

Kassenbondruck

■ Hinweis

Falls eine Betragsregistrierung einer auf SICS programmierten Warengruppe oder PLU/Sub-Warengruppe folgt, die nicht auf SICS programmiert wurde, wird die Transaktion nicht abgeschlossen und resultiert in einem normalen Verkauf.

4 Anzeige von Zwischensummen

Die Zwischensumme wird angezeigt, wenn Sie die #/TM/ST-Taste drücken. Bei Betätigung dieser Taste wird die Zwischensumme sämtlicher Registrierungen angezeigt, wobei der Funktionstext „ZW-SUMME“ erscheint.

Bei der werkseitigen Voreinstellung wird die Zwischensumme nicht auf dem Kassenbon ausgedruckt. Wenn sie jedoch auf dem Bon erscheinen soll, muss die entsprechende Einstellung durch Programmierung geändert werden. Beziehen Sie sich auf „Kassenbon-Druckformat“ (JobCode 7) auf Seite 60.

5 Abschluss einer Transaktion

Bar- oder Scheckeingabe

Drücken Sie die #/TM/ST-Taste, um eine Zwischensumme zu erhalten. Registrieren Sie danach den vom Kunden erhaltenen Betrag, und drücken Sie je nach Barzahlung oder Scheckzahlung die TL/NS-Taste bzw. eine Schecktaste (CH1 oder CH2). Wenn das Zahlgeld den Verkaufsbetrag übersteigt, zeigt die Registrierkasse das Wechselgeld zusammen mit dem Text „RÜCKGELD“ an. Im gegenteiligen Fall zeigt die Registrierkasse ein Defizit zusammen mit dem Text „RESTBETRAG“ an. Führen Sie eine korrekte Zahlungseingabe aus.

Barzahlung

Tastenbedienung
	#/TM/ST
1000	TL/NS

Kassenbondruck
ITEMS	3Q
***TOTAL	*7. 35
CASH	*10.00
CHANGE	*2.65

Scheckzahlung

Tastenbedienung

#/TM/ST

1000 CH1

Kassenbondruck
ITEMS	3Q
***TOTAL	*7. 35
CHECK1	*10.00
CHANGE	*2.65

Bar- oder Scheckverkauf, der keine Zahlgeldregistrierung erfordert

Geben Sie die Posten ein, und drücken Sie je nach Barverkauf oder Scheckverkauf die TL/NS- bzw. eine Schecktaste. Die Registrierkasse zeigt den Gesamtverkaufsbetrag an.

Tastenbedienung

300 622

10 PLU/SUB

TL/NS

Kassenbondruck
DEPT.06	*3.00
PLU.0010	*7.15
ITEMS	2Q
CASH	*10. 15
Im Fall von Scheckverkauf 1
ITEMS	2Q
CHECK1	*10. 15

Wenn die Registrierkasse so programmiert ist, dass ein „Direkter Abschluss nach der Zahlgeleingabe“ (Job-Code 63 auf Seite 62) nicht erfolgen kann, dann müssen Sie immer einen Zahlgeldbetrag eingeben.

Kreditverkauf

Geben Sie die Posten ein, und drücken Sie eine Kredittaste (CR1 oder CR2).

Tastenbedienung

2500	6	22
3250	7	23
	CR1

Kassenbondruck

DEPT.06	*25.00
DEPT.07	*32.50
ITEMS	2Q
CREDIT1	*57.50

Gemischte Zahlung

Sie können gemischte Zahlung als Bar- und Scheckzahlung, Bar- und Kreditzahlung sowie Scheck- und Kreditzahlung verbuchen.

Tastenbedienung

#/TM/ST

TL/NS

CR2

Kassenbondruck

ITEMS	3Q
***TOTAL	*49.50
CASH	*9.50
CREDIT2	*40.00

6 Berechnung der MWSt/Aufschlagssteuer

MWSt/Aufschlagssteuersystem

Die Registrierkasse kann auf eines der folgenden sechs MWSt/Aufschlagssteuersysteme programmiert werden. Im Auslieferungszustand ist die Registrierkasse auf das automatische MWSt-System 1-4 vorprogrammiert.

Automatisches MWSt-System 1-4 (Automatische Berechnungsmethode mit programmierten Prozentsätzen)

Dieses System berechnet bei der Saldierung die MWSt für die steuerpflichtigen Zwischensummen 1 bis 4, wobei die entsprechenden Prozentsätze eingesetzt werden.

Automatisches Aufschlagssteuersystem 1-4 (Automatische Berechnungsmethode mit programmierten Prozentsätzen)

Dieses System berechnet bei der Saldierung die Steuer für die steuerpflichtigen Zwischensummen 1 bis 4, wobei die entsprechenden Prozentsätze eingesetzt und die berechneten Steuern den Zwischensummen zugeschlagen werden.

Manuelles MWSt-System 1-4 (Manuelle Eingabemethode mit programmierten Prozentsätzen)

Dieses System führt die Berechnung der MWSt für die steuerpflichtigen Zwischensummen 1 bis 4 durch. Diese Berechnung wird mit den entsprechend programmierten Prozentsätzen ausgeführt, wenn Sie die VAT-Taste unmittelbar nach der #/TM/ST-Taste drücken.

Manuelles MWSt-System 1 (Manuelle Eingabemethode für Zwischensummen bei Verwendung des programmierten MWSt-1 Prozentsatzes)

Zur Verwendung eines programmierten Prozentsatzes

Dieses System ermöglicht die MWSt-Berechnung für die Zwischensumme. Diese Berechnung wird mit dem programmierten MWSt-1-Prozentsatz ausgeführt, wenn Sie die -Taste unmittelbar nach der # / TM / ST -Taste drücken. Für dieses System kann ebenfalls ein über die Tastatur eingegebener Steuersatz verwendet werden.

Manuelles Aufschlagssteuersystem 1-4 (Manuelle Eingabemethode mit programmierten Prozentsätzen)

Dieses System führt die Berechnung der Steuer für die steuerpflichtigen Zwischensummen 1 bis 4 durch. Diese Berechnung wird mit den entsprechend programmierten Prozentsätzen ausgeführt, wenn Sie die VAT-Taste unmittelbar nach der #/TM/ST-Taste drücken.

Nach der Berechnung müssen Sie die Transaktion abschreiben.

Automatisches MWSt-System 1 und automatisches Aufschlagssteuersystem 2-4

Dieses System führt die Berechnung der Steuer in Kombination mit dem automatischen MWSt-System 1 und dem automatischen Steuersystem 2 bis 4 durch. Diese Kombination kann aus jeder der MWSt 1 für den steuerpflichtigen Betrag 1 und der Steuer 2 bis 4 für den steuerpflichtigen Betrag 2 bis 4 für jeden Posten bestehen. Dieser Steuerbetrag wird automatisch mit den vorher für diese Steuern programmierten Prozentsätzen berechnet.

• Die Steuerzuordnung des PLU oder der Sub-Warengruppe hängt von der Steuerzuordnung der dem PLU oder der Sub-Warengruppe zugehörigen Warengruppe ab.
• Das entsprechende MWSt-Symbol kann an der fixierten rechten Position darüber dem jeweiligen Betrag auf dem Kassenbon wie folgt ausgedrückt werden:

Wenn mehrere MwSt-Sätze einer Warengruppe oder einem PLU zugeordnet sind, wird das Symbol der niedrigsten Nummer, die dem entsprechenden MwSt-Satz zugeordnet ist, ausgedruckt. Für die Programmierung siehe „Programmierung der Wahl für zusätzliche Funktionen 1" (Job-Code 66) auf Seite 63.

Tastenbedienung

(Wenn das manuelle MWSt-System 1-4 gewählt ist)	1000 1 17
	#/TM/ST
	VAT
	TL/NS

Kassenbondruck

DEPT.01	*10.00
SUBTOTAL	*10.00
TAX1 ST	*10.00
VAT 1	*1.38
NET 1	*8.62
ITEMS	10
CASH	*10.00

OPTIONALE MERKMALE

1 Unterschiedliche Registrierungen

■ Prozentrechnungen (Aufschlag und Abschlag)

Ihre Registrierkasse ermöglicht Prozentberechnungen für die Zwischensumme und/oder den Einzelposten, abhängig von der Programmierung. Für die Programmierung siehe „Programmierung der Tasten 1/2 und 1/2 "

• Prozentsatz: 0.01 bis 100.00% (abhängig von der Programmierung)

Die Anwendung eines voreingestellten Prozentsatzes (falls programmiert) und manuelle Eingabe des Prozentsatzes stehen zur Verfügung.

Prozentberechnung für Zwischensumme

Tastenbedienung

4 ⓧ

140 521

570 723

#/TM/ST

10 %1

TL/NS

Kassenbondruck

4x 1.40
DEPT.05	*5.60
DEPT.07	*5.70
SUBTOTAL	*11.30
	-10%
%1	-1.13
ITEMS	50
CASH	*10.17

Prozentberechnung für Postenregistrierungen

Tastenbedienung

800 6 22

7 • 5 %1

15 PLU/SUB

%2

TL/NS

(Wenn ein Aufschlag von 15% für die % 2 -Taste programmiert ist)

Kassenbondruck

DEPT.06	*8.00
	-7.5%
%1	-0.60
PLU.0015	*5.00
	15.00%
%2	*0.75
ITEMS	20
CASH	*13.15

Abzugs(Rabatt)-Registrierungen

Oh.

Abzug für Zwischensumme

Tastenbedienung

575 6 22

10 PLU/SUB

#/TM/ST

100 ⊙

TL/NS

Kassenbondruck

DEPT.06	*5.75
PLU.0010	*7.15
SUBTOTAL	*12.90
(-)	-1.00
ITEMS	2Q
CASH	*11.90

Abzug für Postenregistrierungen

Tastenbedienung

675 23

TL/NS

(Wenn ein Abzugsbetrag von

0.75 programmiert ist)

Kassenbondruck

DEPT.07

*6.75

（一）

-0.75

ITEMS

10

CASH

*6.00

Retourenregistrierung

Falls der Retourenposten in der Warengruppe 1 bis 16 registriert wurde, den Retourenbetrag eingeben, danach die RF-Taste und die entsprechende Warengruppentaste in dieser Reihenfolge drücken und falls der

Retourenposten in der Warengruppe 17 bis 32 registriert wurde, den Retourenbetrag eingeben und die RF

Taste drücken. Danach die DEPTSHIFT-Taste und die entsprechende Warengruppentaste in dieser Reihenfolge drücken (beim Verwenden eines vorprogrammierten Preises die Betragseingabe weglassen.) Im Falle der

Warengruppen 33 bis 99, geben Sie den Warengruppencode ein und drücken Sie die RF-Taste gefolgt von der DEPT-B-Taste. Geben Sie danach den Retourenbetrag ein und drücken Sie die DEPT-B-Taste.

Falls der Retourenposten in einem PLU registriert wurde, den entsprechenden PLU-Code eingeben und die RF-Taste gefolgt von der PLU/SUB-Taste drücken.

Falls der Retourenposten in einer Sub-Warengruppe registriert wurde, geben Sie den PLU-Code ein und drücken Sie die RF-Taste gefolgt von der PLU/SUB-Taste. Geben Sie danach den Retourenbetrag ein und drücken Sie die PLU/SUB-Taste.

Tastenbedienung

250

41

RF

25

50

RF

6 22

10

0

0

13RF

SUB

3RF

150

PLU

PLU

TL/NS

Kassenbondruck

DEPT.06

R-2.50

DEPT.41

R-1.00

-7x2.10

PLU.0013

R-14.70

PLU.0085

R-1.50

ITEMS

00

CHANGE

*19.70

■ Eingabe und Ausdrucken von nicht-addierenden Nummern

Sie können eine nichtaddierende Nummer (z.B. eine Kundennummer oder Kreditkartennummer) mit bis zu maximal 16 Stellen jederzeit während der Verkaufsregistrierung eingeben. Ihre Registrierkasse druckt die Nummern sofort aus.

Um eine nichtaddierende Nummer einzugeben, geben Sie die Nummer ein und drücken die # /TM / ST -Taste.

Tastenbedienung

123

30

/T

1500

Kassenbondruck

000000000001230

DEPT.06

*15.00

POSITIONEN

10

KREDIT1

*15.00

2 Zahlungshandhabung

Fremdwährungsumrechnung

*Umrechnungskurs: 0.000000 bis 999.999999

Hinweis

• Drücken Sie die CL-Taste nach der EX-Taste, um die Zahlung in einer Fremdwährung aufzuheben.
• Falls „Ja“ für die Scheck- und Kreditoperation bei Bezahlung in Fremdwährung in der EURO-Programmierung gewählt ist, können Sie einen Verkauf in Fremdwährung unter Verwendung der CH1-, CH2-, CR1- oder CR2-Taste mit der Eingabe des vorprogrammierten Umrechnungskurses abschreiben.
• Falls programmiert, wird ein Fremdwährungssymbol ausgedruckt, wenn ein programmierter Kurs verwendet wird. Für die Programmierung siehe „Fremdwährungssymbol".
• Für die Programmierung des Umrechnungskurses siehe „Programmierung der Taste [EX]"

Verwendung des programmierten Umrechnungskurses

Tastenbedienung

	2300 62
Fremdwährungs- umrechnung	4650 72
	EX
Zahlbetrag in	10000 TL/NS
Fremdwährung

(Wenn ein Umrechnungskurs von 0.939938 für die EX-Taste programmiert ist)

Kassenbondruck

DEPT.06	*23.00
DEPT.07	*46.50
ITEMS	2Q
***TOTAL	*69.50	Inlandswährung
EXCH1	0.939938	Umrechnungskurs
CASH	US 65.33	Fremdwährung
CHANGE	US100.00	Inlandswährung
	*36.88

Fremdwährungssymbol (Ausdruck bei entsprechender Programmierung)

Verwendung des manuell einzugebenden Umrechnungskurses

Tastenbedienung

2300 62

4650 72

Umrechnungskurs→1 ⊙ 275 EX

10000 TL/NS

Kassenbondruck

DEPT. 06	*23.00
DEPT. 07	*46.50
ITEMS	2Q
***TOTAL	*69.50
EXCH2	1.275
	88.62
CASH	100.00
CHANGE	*8.92

Einzahlungsregistrierungen

Wenn Sie eine Einzahlung von einem Kunden erhalten, verwenden Sie die RA-Taste. Für die Registrierung der Einzahlung (RA) geben Sie den Betrag ein und drücken Sie danach die RA-Taste.

Hinweis: Für die Einzahlung ist nur Barzahlung möglich.

Tastenbedienung
12345	#/TM/ST
4800	RA

Kassenbondruck
***RA	#00000000000012345 *48.00

Auszahlungsregistrierungen

Wenn Sie eine Auszahlung an einen Lieferanten tätigen, verwenden Sie die RCPTPO-Taste. Für die Registrierung der Auszahlung (PO) geben Sie den Betrag ein und drücken Sie danach die RCPTPO-Taste.

Hinweis: Für die Auszahlung ist nur Barzahlung möglich.

Tastenbedienung
54321	#/TM/ST
2300	RCPTPO

Kassenbondruck
***P0	#00000000000054321 *23.00

■ Kein Verkauf (Geldwechsel)

Drücken Sie die TL/NS-Taste, ohne irgendeine Registrierung vorzunehmen. Die Schublade öffnet sich und die Registrierkasse druckt „KEIN VERKAUF“ auf dem Journalstreifen oder auf dem Kassenbon aus. Falls Sie die Registrierkasse so programmiert haben, dass sie eine nichtaddierende Codenummer vor dem Drucken der TL/NS-Taste ausdruckt, wird eine Kein-Verkauf-Registrierung erzielt, wobei eine nichtaddierende Codenummer ausgedruckt wird. Für die Programmierung siehe „Sonstige Programmierung“ (Job-Code 63).

#0000000000045678 NO SALE

3 Registrierung mit der Automatik-Eingabetaste (AUTO)

Sie können eine programmierte Transaktion ausführen, indem Sie einfach die AUTO-Taste drücken. Für die Programmierung siehe „Programmierung der Automatik-Eingabetaste“.

Tastenbedienung
	AUTO
(AUTO = 500 622 TL/NS)

Kassenbondruck
DEPT.06	*5.00
ITEMS	1Q
CASH	*5.00

Teil 3 FÜR DEN GESCHÄFTSINHABER

VOR DER PROGRAMMIERUNG

Vorgang für die Programmierung

1. Überprüfen Sie, ob sich eine Papierrolle in der Registrierkasse befindet. Wenn nicht ausreichend Papier auf der Rolle ist, ersetzen Sie die Papierrolle durch eine neue (dabei den Anweisungen im Abschnitt „Einsetzen und Herausnehmen der Papierrolle“ auf Seite 82 folgen).
2. Stecken Sie den Managerschlüssel (mit MA gekennzeichnet) in das Funktionsschloss und drehen Sie das Schloss in die Position PGM.
3. Programmieren Sie die erforderlichen Artikel/Posten in Ihrer Registrierkasse. Bei jeder Programmierung eines Postens druckt die Registrierkasse die Einstellung aus. Beachten Sie daher die Druckbeispiele in den einzelnen Abschnitten.
4. Falls erforderlich, drucken Sie die Programmierungsberichte zu Referenzzwecken aus.

Hinweis

• In den Tastenbedienungsbeispielen der nachstehenden Programmierdetails geben Nummern wie „22052007“ den Parameter an, der mit den entsprechenden Zifferntasten eingegeben werden muss.
• Die in den Tabellen befindlichen Sternchen (*) in den Programmierdetails weisen auf die Voreinstellungen hin.

Führungstexte bei der Textprogrammierung

Die Registrierkasse zeigt, wie in den folgenden Beispielen veranschaulicht, je nach programmiertem Posten Führungstexte in der Bedieneranzeige, um die zurzeit programmierte Position anzuzeigen bzw. um die Dateneingabefolge anzugeben.

Die Registrierkasse erhöht die Programmierung für Warengruppen (Seite 16), die Programmierung für PLUs (Einzelartikel) und Sub-Warengruppen (Seite 21) bzw. die Programmierung der Tasten , 1 , 2 , , , , 1 , 2 , 1 und 2 (Seiten 46-54) in einem Durchgang mit Hilfe der Führungstexte. Beziehen Sie sich bezüglich der Führungstexte auf den jeweiligen Abschnitt.

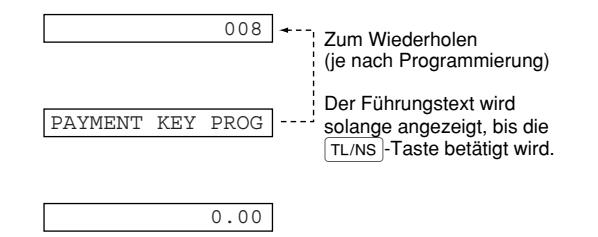

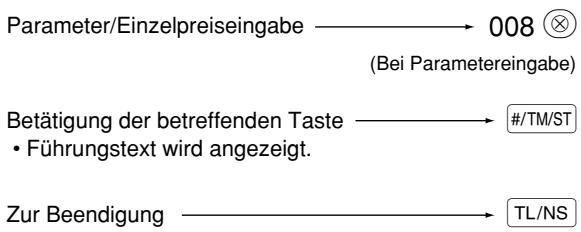

Beispiel 1: Für Tasteneingabetyp-Programmierung

Tastenbedienung

Bedieneranzeige

Beispiel 2: Programmierung des Job-Codetyps (Programmierung, die mit der Betätigung der #/TM/ST-Taste beginnt.)

■ Eingabe von Zeichencodes mit den Zifferntasten der Tastatur

Um eine Ziffer, einen Buchstaben oder ein Symbol einzugeben, ist über die Zehnertastatur ein Zeichencode einzugeben und dann die 00-Taste zu betätigen. Beziehen Sie sich hinsichtlich der Zeichencodes auf die alphanumerische Zeichencodetabelle auf der nachfolgenden Seite. Sie können damit andere Zeichen als die auf den Tasten aufgedruckten programmieren. Um eine Ziffer oder einen Buchstaben bzw. ein Symbol mit Hilfe der Zeichentasten einzugeben, beziehen Sie sich auf „Verwendung der Zeichentasten der Tastatur“ auf Seite 13.

• Zeichen doppelter Höhe können durch Eingabe des Zeichencodes 253 oder Drücken der [DC]-Taste eingegeben werden. Das Zeichen „W“ erscheint in der Bedieneranzeige, wenn die Eingabe von Zeichen mit doppelter Höhe gewählt ist (siehe das nachstehende Anzeigebeispiel).
• Es müssen alle drei Stellen des Zeichencodes eingetippt werden (auch wenn der Code mit Null(en) beginnt).

Alphanumerische Zeichencodetabelle

Code	Zeichen
001	á
002	â
003	ê
004	í
005	ì
006	í
007	ó
008	ó
009	ú
010	ú
011	ce
012	ú
013	ú
014	ó
015	ó
016	Λ
017	Ψ
018	Γ
019	“
020	Ω
021	Δ
022	Θ
023	Ξ
024	Π
025	Σ
026	Y
027	Φ
028	ú
029	ú
030	Ó
031	Ó
032	(Leerstelle)
033	!
034	”
035	#
036	$
037	%
038	&
039	’
040	(
041	)
042	*
043	+
044	,
045	-
Code	Zeichen
046	.
047	/
048	0
049	1
050	2
051	3
052	4
053	5
054	6
055	7
056	8
057	9
058	:
059	;
060	<
061	=
062	>
063	?
064	@
065	A
066	B
067	C
068	D
069	E
070	F
071	G
072	H
073	I
074	J
075	K
076	L
077	M
078	N
079	O
080	P
081	Q
082	R
083	S
084	T
085	U
086	V
087	W
088	X
089	Y
090	Z

Code	Zeichen
091	Ä
092	Ö
093	Ü
094	^
095	-
096	'
097	a
098	b
099	c
100	d
101	e
102	f
103	g
104	h
105	i
106	j
107	k
108	l
109	m
110	n
111	o
112	p
113	q
114	r
115	s
116	t
117	u
118	v
119	w
120	x
121	y
122	z
123	{
124	|
125	}
126	β
127	¢
128	!!
129	1
130	2
131	3
132	4
133	1/2
134	FT
135	←

Code	Zeichen
136	→
137	∞
138	∞
139	▲
140	▷
141	F
142	T
143	↓
144	ç
145	°
146	è
147	ù
148	à
149	Æ
150	ø
151	Å
152	α
153	é
154	è
155	Pt
156	i
157	Ñ
158	ò
159	£
160	¥
161	。
162	Γ
163	J
164	、
165	.
177	Á
178	í
180	Å
181	a
182	E
183	ē
184	I
185	i
186	U
187	u
188	N
189	n
190	Č
191	Š
192	C

Code	Zeichen
193	j
194	G
195	S
196	G
197	g
198	K
199	k
200	L
201	J
202	Ž
203	D
204	d
205	C
206	ć
207	€
208	P
209	`
210	ě
211	s
212	č
213	ž
214	ý
215	ú
216	n
217	~
218	`
219	r
224	*
225	§
226	Ø
227	^
228	↑
229	]
230	[
231	"
232	ä
233	ö
234	ü
235	æ
236	à
237	É
238	ñ
253	*(DC)

^* (DC): Code für Zeichen in doppelter Höhe : Die schattiert unterlegten Zeichen können nicht richtig angezeigt werden. Anstatt des Zeichens wird ein ähnliches Zeichen oder eine Leerstelle angezeigt.

PROGRAMMIERUNG

ZUSÄTZLICHER Funktionen

1 Programmierung verschiedener Tasten

Die Registrierkasse verfügt über eine Reihe verschiedener Tasten wie , %1 , %2 , , , , 1 , 2 , 1 , 2 und /NS . Diese verschiedenen Tasten werden mit Ausnahme der /NS -Taste in einem Durchgang mit Hilfe der Führungstexte programmiert.

Hinweis

• Um die vorliegende Einstellung bei jeder Programmierung beizubehalten, ist die #/TM/ST-Taste zu drücken, wenn der entsprechende Führungstext zuerst angezeigt wird.
• Wenn die TL/NS-Taste in der Mitte des Vorgangs gedrückt wird, wird die Programmierung abgebrochen, und die vor dem Betätigen der TL/NS-Taste eingegebenen Daten werden abgespeichert.
• Wenn die CL-Taste in der Mitte des Vorgangs zweimal betätigt wird, wird die Programmierung abgebrochen, wobei die vor dem zweimaligen Betätigen der CL-Taste eingegebenen Daten NICHT abgespeichert werden.
• Wenn während der Text- oder Preiseingabe die Warengruppen-, PLU-, [0]-, [%1]-, [%2]-, [EX]-, [RA]-, [RCPTPO]-, [CH1]-, [CH2]-, [CR1]- oder [CR2]-Taste in der Mitte eines Programmiervorgangs gedrückt wird, so wird auf die Programmierung der betreffenden Taste umgeschaltet.

■ Programmierung der Θ-Taste

1. Angabe der zu programmierenden Taste

(1) Die Θ-Taste drücken, um auf Θ-Programmierung zu schalten. „(-) PROGRAMMIERG." erscheint kurz in der Anzeige und danach der Führungstext für den nächsten Schritt.

Tastenbedienung

Bedieneranzeige

2. Programmierung des Texts (Zum Überspringen die #/TM/ST-Taste drücken./Zum Beenden die TL/NS-Taste drücken.)

(1) Die 00-Taste drücken, um auf Textprogrammierung zu schalten. Der Führungstext wird kurz angezeigt und sofort danach der aktuelle Text. (2) Den Text eingeben. Es lassen sich bis zu max. 16 Zeichen eingeben. Beziehen Sie sich bei der Texteingabe auf den Abschnitt „Leitfaden zur Textprogrammierung" auf Seite 13. Bei der Eingabe neuer Zeichen wird der aktuelle Text durch die neuen Daten überschrieben. Durch Drücken der (•)- und (⊗)-Tasten kann der Cursor beziehungsweise nach rechts und links bewegt werden. (3) Die #/TM/ST-Taste drücken, um den Text zu speichern. Der Führungstext für den nächsten Schritt wird angezeigt und danach die aktuelle Einstellung für diesen Schritt.

(-)

3. Programmierung des Betrags (Zum Überspringen die #/TM/ST-Taste drücken./Zum Beenden die TL/NS-Taste drücken.)

(1) Den Betrag über die Zehnertastatur eingeben. Es lassen sich bis zu max. 6 Zeichen eingeben.

Die Vorgabeeinstellung ist 0.

300

300

(2) Die #/TM/ST-Taste drücken, um den Betrag zu speichern.

Der Führungstext für den nächsten Schritt wird angezeigt und danach die aktuelle Einstellung für diesen Schritt.

#/TM/ST

SIGN

(-)

1. Programmierung des Vorzeichens (Zum Überspringen die #/TM/ST-Taste drücken./Zum Beenden die TL/NS-Taste drücken.)

(1) Auf (2) vorgehen, wenn das Vorzeichen nicht von „(-)" umgestellt werden muss. Andernfalls die 00-Taste drücken, um „(+) VORZEICHEN" anzuzeigen und auszuwählen. Bei jeder Betätigung der 00-Taste erscheint abwechselnd „(+) VORZEICHEN" und „(-) VORZEICHEN" in der Anzeige. Wählen Sie „(-)" für Rabatt und „(+)“ für Aufschlag. Die Voreinstellung ist „(-)". (2) Die #/TM/ST-Taste drücken, um die Einstellung zu speichern. Der Führungstext für den nächsten Schritt wird angezeigt und danach die aktuelle Einstellung für diesen Schritt.

#/TM/ST

ENTRY FOR ITEM

ITEM ENABLE

1. Programmierung der Rabattberechnung für Posten (Zum Überspringen die #/TM/ST-Taste drücken./Zum Beenden die TL/NS-Taste drücken.)

(1) Auf (2) vorgehen, wenn die Rabattberechnung für Posten nicht von „AUF ARTIKEL JA“ umgestellt werden muss. Andernfalls die 00-Taste drücken, um „AUF ARTIKEL NEIN“ anzuzeigen und auszuwählen. Bei jeder Betätigung der 00-Taste erscheint abwechselnd „AUF ARTIKEL NEIN“ und „AUF ARTIKEL JA“ in der Anzeige. Die Voreinstellung ist „AUF ARTIKEL JA". (2) Die #/TM/ST-Taste drücken, um die Einstellung zu speichern. Der Führungstext für den nächsten Schritt wird angezeigt und danach die aktuelle Einstellung für diesen Schritt.

#/TM/ST

ENTRY FOR SBTL

SBTL ENABLE

1. Programmierung der Rabattberechnung für Zwischensummen (Zum Überspringen die #/TM/ST-Taste drücken. Zum Beenden die TL/NS-Taste drücken.)

(1) Auf (2) vorgehen, wenn die Rabattberechnung für Zwischensummen nicht von „AUF ZW-SUM. JA" umgestellt werden muss. Andernfalls die 00-Taste drücken, um „AUF ZW-SUM. NEIN" anzuzeigen und auszuwählen. Bei jeder Betätigung der 00-Taste erscheint abwechselnd „AUF ZW-SUM. NEIN" und „AUF ZW-SUM. JA" in der Anzeige. Die Voreinstellung ist „AUF ZW-SUM. JA". (2) Die #/TM/ST-Taste drücken, um die Einstellung zu speichern. Der Führungstext für den nächsten Schritt wird angezeigt und danach die aktuelle Einstellung für diesen Schritt.

/TM/ST

LIMIT DIGITS

7. Programmierung der Eingabestellenbegrenzung (Zum Überspringen die #/TM/ST-Taste drücken. Zum Beenden die TL/NS-Taste drücken.)

(1) Die Eingabestellenbegrenzung mit den Zehnertasten eingeben. Die Eingabestellenbegrenzung kann auf maximal 8 Stellen festgelegt werden. Die Voreinstellung ist 8 Stellen. Die Eingabestellenbegrenzung gilt für Bedienungen im REG-Modus, kann aber im MGR-Modus überschritten werden. Die Eingabestellenbegrenzung legt die Anzahl der zulässigen Stellen für den max. Eingabebetrag mit der Rabattaste fest. Wenn „0.00“ eingestellt ist, ist die Eingabe eines offenen Rabattbetrages unzulässig. (2) Die #/TM/ST-Taste drücken, um die Einstellung zu speichern.

7

8. Beenden der Programmierung

(1) Die TL/NS-Taste drücken, um die Programmierung der -Taste zu beenden.

/TM/ST

TL/NS

0.00

Positionen:		Wahl:	Druck:
A	Rabatteberechnung für Posten	Ermöglichen*	0
		Sperren	1
B	Rabatteberechnung für Zwischensummen	Ermöglichen*	0
		Sperren	1
C	Eingabestehenbegrenzung		0-8 (Voreinstellung: 8)

■ Programmierung der %1- und %2-Tasten

Die %1-Taste wird im untenstehenden Beispiel verwendet.

Tastenbedienung	Bedieneranzeige
%1	%1 PROGRAMMING
	↓
	ENTER [00] KEY

1. Angabe der zu programmierenden Taste

(1) Die %1-Taste drücken, um auf %1-Programmierung zu schalten.

%1

(%1)-TASTE erscheint kurz in der Anzeige und danach der Führungstext für den nächsten Schritt.

2. Programmierung des Texts (Zum Überspringen die #/TM/ST-Taste drücken. Zum Beenden die TL/NS-Taste drücken.)

(1) Die 00-Taste drücken, um auf Textprogrammierung zu schalten.

00

Der Führungstext wird kurz angezeigt und sofort danach der aktuelle Text.

(2) Den Text eingeben.

Es lassen sich bis zu max. 16 Zeichen eingeben. Beziehen Sie sich bei der Texteingabe auf den Abschnitt „Leitfaden zur Textprogrammierung“ auf Seite 13. Bei der Eingabe neuer Zeichen wird der aktuelle Text durch die neuen Daten überschrieben. Durch Drücken der (•) und (⊗)-Tasten kann der Cursor beziehungsweise nach rechts und links bewegt werden.

(3) Die #/TM/ST-Taste drücken, um den Text zu speichern. Der Führungstext für den nächsten Schritt wird angezeigt und danach die aktuelle Einstellung für diesen Schritt.

%

/TM/ST

ENTER RATE

↓

0.00

3. Programmierung des Prozentsatzes (Zum Überspringen die #/TM/ST-Taste drücken. Zum Beenden die TL/NS-Taste drücken.)

(1) Den Prozentsatz über die Zehnertastatur eingeben, ggf. mit Dezimalpunkt vor den Dezimalstellen. Der Prozentsatz kann im Bereich von 0.00 bis 100.00 eingestellt werden. Die Voreinstellung ist 0.00.

15.00

15.00

(2) Die #/TM/ST-Taste drücken, um den Prozentsatz zu speichern. Der Führungstext für den nächsten Schritt wird angezeigt und danach die aktuelle Einstellung für diesen Schritt.

/TM/ST

SIGN

↓(-)

4. Programmierung des Vorzeichens (Zum Überspringen die #/TM/ST-Taste drücken. Zum Beenden die TL/NS-Taste drücken.)

(1) Auf (2) vorgehen, wenn das Vorzeichen nicht von „(-) VORZEICHEN" umgestellt werden muss. Andernfalls die 00-Taste drücken, um „(+) VORZEICHEN" anzuzeigen und auszuwählen. Bei jeder Betätigung der 00-Taste erscheint abwechselnd „(+) VORZEICHEN" und „(-) VORZEICHEN" in der Anzeige. Wählen Sie „(-) VORZEICHEN" für Rabatt und „(+) VORZEICHEN" für Aufschlag. Die Voreinstellung ist „(-) VORZEICHEN".

(2) Die #/TM/ST-Taste drücken, um die Einstellung zu speichern. Der Führungstext für den nächsten Schritt wird angezeigt und danach die aktuelle Einstellung für diesen Schritt.

/TM/ST

ENTRY FOR ITEM

ITEM ENABLE

5. Programmierung der Rabattberechnung für Posten (Zum Überspringen die #/TM/ST-Taste drücken./Zum Beenden die TL/NS-Taste drücken.)

(1) Auf (2) vorgehen, wenn die Rabattberechnung für Posten nicht von „AUF ARTIKEL JA" umgestellt werden muss. Andernfalls die 00-Taste drücken, um „AUF ARTIKEL NEIN" anzuzeigen. Bei jeder Betätigung der -Taste erscheint abwechselnd „AUF ARTIKEL NEIN" und „AUF ARTIKEL JA" in der Anzeige. Die Voreinstellung ist „AUF ARTIKEL JA".

(2) Die #/TM/ST-Taste drücken, um die Einstellung zu speichern. Der Führungstext für den nächsten Schritt wird angezeigt und danach die aktuelle Einstellung für diesen Schritt.

/TM/ST

ENTRY FOR SBTL

SBTL ENABLE

6. Programmierung der Rabattberechnung für Zwischensummen (Zum Überspringen die #/TM/ST-Taste drücken./Zum Beenden die TL/NS-Taste drücken.)

(1) Auf (2) vorgehen, wenn die Rabattberechnung für Zwischensummen nicht von „AUF ZW-SUM. JA" umgestellt werden muss. Andernfalls die 00-Taste drücken, um „AUF ZW-SUM. NEIN" anzuzeigen und auszuwählen. Bei jeder Betätigung der 00-Taste erscheint abwechselnd „AUF ZW-SUM. NEIN" und „AUF ZW-SUM. JA" in der Anzeige. Die Voreinstellung ist „AUF ZW-SUM. JA". (2) Die #/TM/ST-Taste drücken, um die Einstellung zu speichern. Der Führungstext für den nächsten Schritt wird angezeigt und danach die aktuelle Einstellung für diesen Schritt.

7. Programmierung der Prozentsatzbegrenzung (Zum Überspringen die #/TM/ST-Taste drücken./Zum Beenden die TL/NS-Taste drücken.)

(1) Die Prozentsatzbegrenzung über die Zehnertastatur eingeben. Die Prozentsatzbegrenzung kann im Bereich von 0.00 bis 100.00% eingestellt werden. Die Voreinstellung ist 100.00%. (2) Die #/TM/ST-Taste drücken, um die Einstellung zu speichern. Im Falle der Programmierung der %1-Taste erscheint „(%2)-TASTE" in der Anzeige. Auf Schritt 2 vorgehen, um die %2-Taste zu programmieren. Im Falle der Programmierung der %2-Taste erscheint „TL/NS TASTE DRU." in der Anzeige. Auf Schritt 8 vorgehen.

8. Beenden der Programmierung

(1) Die TL/NS-Taste drücken, um die Programmierung der %1-Taste zu beenden.

Positionen: Wahl: Druck:

A	Rabatteberechnung für Posten	Ermöglichen*	0
		Sperren	1
B	Rabatteberechnung für Zwischensummen	Ermöglichen*	0
		Sperren	1
C	Es wird immer 0 gedruckt.		0

■ Programmierung der Taste [EX]

1. Angabe der zu programmierenden Taste

(1) Die EX-Taste drücken, um auf EX-Programmierung zu schalten. „FREMDWÄHRUNG“ erscheint kurz in der Anzeige und danach der Führungstext für den nächsten Schritt.

Tastenbedienung

Bedieneranzeige

2. Programmierung des Texts (Zum Überspringen die #/TM/ST-Taste drücken. Zum Beenden die TL/NS-Taste drücken.)

(1) Die 00-Taste drücken, um auf Textprogrammierung zu schalten. Der Führungstext wird kurz angezeigt und sofort danach der aktuelle Text.

00

ENTER TEXT

EXCH1

EX

EX

(2) Den Text eingeben. Es lassen sich bis zu max. 16 Zeichen eingeben. Beziehen Sie sich bei der Texteingabe auf den Abschnitt „Leitfaden zur Textprogrammierung“ auf Seite 13. Bei der Eingabe neuer Zeichen wird der aktuelle Text durch die neuen Daten überschrieben. Durch Drücken der ()- und ()-Tasten kann der Cursor beziehungsweise nach rechts und links bewegt werden. (3) Die #/TM/ST-Taste drücken, um den Text zu speichern. Der Führungstext für den nächsten Schritt wird angezeigt und danach die aktuelle Einstellung für diesen Schritt.

3. Programmierung des Umrechnungskurses (Zum Überspringen die #/TM/ST-Taste drücken./Zum Beenden die TL/NS-Taste drücken.)

(1) Den Umrechnungskurs über die Zehnertastatur eingeben, ggf. mit Dezimalpunkt vor den Dezimalstellen. Der Kurs kann im Bereich von 0.000000 bis 999.999999 eingestellt werden. Die Voreinstellung ist 0.000000.

0.939938

(2) Die #/TM/ST-Taste drücken, um den Umrechnungskurs zu speichern. Der Führungstext für den nächsten Schritt wird angezeigt und danach die aktuelle Einstellung für diesen Schritt.

/TM/ST

OPEN RATE ENTRY

EN ENABLE

4. Programmierung für offene Umrechnungskurseingabe (Zum Überspringen die #/TM/ST-Taste drücken./Zum Beenden die TL/NS-Taste drücken.)

(1) Auf (2) vorgehen, wenn die offene Umrechnungskurseingabe nicht von „OFFEN JA" umgestellt werden muss. Andernfalls die 00-Taste drücken, um „OFFEN NEIN" anzuzeigen und auszuwählen. Bei jeder Betätigung der 00-Taste erscheint abwechselnd „OFFEN NEIN" und „OFFEN JA" in der Anzeige. Die Voreinstellung ist „OFFEN JA".

(2) Die #/TM/ST-Taste drücken, um die Einstellung zu speichern. Der Führungstext für den nächsten Schritt wird angezeigt und danach die aktuelle Einstellung für diesen Schritt.

/TM/ST

PRESET RATE

↓

PRESET ENABLE

5. Programmierung für feste Umrechnungskurseingabe (Zum Überspringen die #/TM/ST-Taste drücken./Zum Beenden die TL/NS-Taste drücken.)

(1) Auf (2) vorgehen, wenn die feste Umrechnungskurseingabe nicht von „FESTSATZ JA" umgestellt werden muss. Andernfalls die 00-Taste drücken, um „FESTSATZ NEIN" anzuzeigen und auszuwählen. Bei jeder Betätigung der 00-Taste erscheint abwechselnd „FESTSATZ NEIN" und „FESTSATZ JA" in der Anzeige. Die Voreinstellung ist „FESTSATZ JA". (2) Die #/TM/ST-Taste drücken, um die Einstellung zu speichern. Der Führungstext für den nächsten Schritt wird angezeigt und danach die aktuelle Einstellung für diesen Schritt.

6. Programmierung der Position des Dezimalpunkts (Zum Überspringen die #/TM/ST-Taste drücken./Zum Beenden die TL/NS-Taste drücken.)

(1) Die Position des Dezimalpunkts (von rechts) über die Zehnertastatur eingeben. Die Position des Dezimalpunkts kann im Bereich von 0 bis 3 festgelegt werden. Die Voreinstellung ist 2. (2) Die # /TM/ST -Taste drücken, um die Einstellung zu speichern.

7. Beenden der Programmierung

(1) Die TL/NS-Taste drücken, um die Programmierung der EX-Taste zu beenden.

Positionen: Wahl: Druck:

A	Offene Umrechnungskurseingabe	Ermöglichen*	0
		Sperren	1
B	Feste Umrechnungskurseingabe	Ermöglichen*	0
		Sperren	1
C	TAB (Position des Dezimalpunkts von rechts)		0-3 (Voreinstellung: 2)

■ Programmierung der Tasten RA, RcPTPO, CH1, CH2, CR1 und CR2

Die 1 -Taste dient im folgenden Vorgang als Beispiel.

Bei der Programmierung der Tasten RA und RcPTPO werden die Schritte 3 und 4 übersprungen.

1. Angabe der zu programmierenden Taste

(1) Die CH1-Taste drücken, um auf CH1-Programmierung zu schalten. "SCHECK1 PROGRAM." erscheint kurz in der Anzeige und danach der Führungstext für den nächsten Schritt.

Tastenbedienung

Bedieneranzeige

CH1 CH1 PROGRAMMING

2. Programmierung des Texts (Zum Überspringen die #/TM/ST-Taste drücken./Zum Beenden die TL/NS-Taste drücken.)

(1) Die (00) -Taste drücken, um auf Textprogrammierung zu schalten. Der Führungstext wird kurz angezeigt und danach der aktuelle Text.

00

(2) Den Text eingeben. Es können bis zu max. 16 Zeichen eingegeben werden. Beziehen Sie sich bei der Texteingabe auf den Abschnitt „Leitfaden zur Textprogrammierung“ auf Seite 13. Bei der Eingabe neuer Zeichen wird der aktuelle Text durch die neuen Daten überschrieben. Durch Drücken der ()- und ()-Tasten kann der Cursor nach links bzw. nach rechts bewegt werden.

(3) Die #/TM/ST-Taste drücken, um den Text zu speichern. Der Führungstext für den nächsten Schritt wird angezeigt und danach die aktuelle Einstellung für diesen Schritt.

/TM/ST

FOOTER PRINT

3. Programmierung für Kassenbon-Fußzeilendruck (Zum Überspringen die #/TM/ST-Taste drücken./Zum Beenden die TL/NS-Taste drücken.)

(1) Auf (2) vorgehen, wenn der Kassenbon-Fußzeilendruck nicht von „NEIN“ umgestellt werden muss. Andernfalls die 00)-Taste drücken, um „JA“ anzuzeigen und auszuwählen. Bei jeder Betätigung der 00)-Taste erscheint abwechselnd „JA“ und „NEIN“ in der Anzeige. Die Voreinstellung ist „NEIN“. Diese Programmierung legt fest, ob die Registrierkasse beim Drücken einer bestimmten Taste eine Fußzeile mit Text auf dem Kassenbon ausdruckt. Wie ein Fußzeilen-Logo programmiert werden kann, ist im Abschnitt „Logotext“ auf Seite 23 beschrieben.

(2) Die #/TM/ST-Taste drücken, um die Einstellung zu speichern. Der Führungstext für den nächsten Schritt wird angezeigt und danach die aktuelle Einstellung für diesen Schritt.

/TM/ST

AMOUNT TENDERED

NON COMPULSORY

4. Programmierung für Zahlgeldeingabe (Zum Überspringen die #/TM/ST-Taste drücken./Zum Beenden die TL/NS-Taste drücken.)

(1) Auf (2) vorgehen, wenn die Zahlgeldeingabe nicht von „Nicht ZWINGEND" umgestellt werden muss. Andernfalls die 00-Taste drücken, um „ZWINGEND" anzuzeigen und auszuwählen. Bei jeder Betätigung der 00-Taste erscheint abwechselnd „ZWINGEND" und „Nicht ZWINGEND" in der Anzeige. Beim Programmieren der Tasten CR1 und CR2 wird „Nicht MÖGLICH" anstelle von „Nicht ZWINGEND" angezeigt. Die Voreinstellung ist „Nicht ZWINGEND" bzw. „Nicht MÖGLICH".

(2) Die #/TM/ST-Taste drücken, um die Einstellung zu speichern. Der Führungstext für den nächsten Schritt wird angezeigt und danach die aktuelle Einstellung für diesen Schritt.

/TM/ST

LIMIT DIGITS

↓

8

1. Programmierung der Eingabestellenbegrenzung (Zum Überspringen die #/TM/ST-Taste drücken. / Zum Beenden die TL/NS-Taste drücken.)

(1) Die Eingabestellenbegrenzung mit den Zehnertasten eingeben. Die Eingabestellenbegrenzung kann auf maximal 8 festgelegt werden. Die Voreinstellung ist 8 Stellen. Die Eingabestellenbegrenzung gilt für Bedienungen im REG-Modus, kann aber im MGR-Modus überschrieben werden. Die Eingabestellenbegrenzung legt die Anzahl der zulässigen Stellen für den max. Eingabebetrag bzw. die Gesamtsumme fest. Wenn „0“ eingestellt ist, ist die betreffende Taste gesperrt. (2) Die #/TM/ST-Taste drücken, um die Einstellung zu speichern. Im Falle der Programmierung der Tasten CH1 und CR1 erscheint „SCHECK2 PROGRAM." bzw. "KREDIT2 PROGRAM." in der Anzeige. Auf Schritt 2 vorgehen, um die Tasten CH2 und CR2 zu programmieren. Im Falle der Programmierung der Tasten RA, RCPPO, CH2 und CR2 erscheint „TL/NS TASTE DRU." in der Anzeige. Auf Schritt 6 vorgehen.

7

6. Beenden der Programmierung

(1) Die TL/NS-Taste drücken, um die Programmierung der CH1-Taste zu beenden.

Positionen: Wahl: Druck:

A	Fusszeilendruck*	Nein*	0
		Ja	1
B	Zahlgeldeingabe*	Zwanglos (für Tasten CH1 und CH2)*	0
		Sperren (für Tasten CR1 und CR2)*	0
		Zwangsweise	1
C	Eingabestehenbegrenzung		0-8 (Voreinstellung: 8)

■ Funktionparameter für die Taste TL/NS

Verfahren

Um für alle Posten 0 zu programmieren

*1:Positionen: Wahl: Eingabe:

A	Fusszeilendruck*	Ermöglichen	1
		Sperren	0
B	Zahlgeldeingabe*	Zwangsweise	1
		Zwanglos*	0
C	Eingabestehenbegrenzung		0-8 (Voreinstellung: 8)

Fusszeitendruck

• Diese Programmierung legt fest, ob die Registrierkasse beim Drücken der TL/NS-Taste eine Fusszeile mit Text unter auf dem Kassenbon ausdruckt. Wie ein Fusszeilen-Logo programmiert werden kann, ist im Abschnitt „Logotext" auf Seite 23 beschrieben.

Zahlgeldeingabe

• Sie können wählen, ob die Zahlgeldeingabe zwingend oder nicht zwingend ist.

Eingabestellenbegrenzung

• Zur Programmierung einer Eingabestellenbegrenzung für Bargeldsummen, deren Zahlung über die Registrierkasse abgewickelt werden können. Die Eingabestellenbegrenzung gilt für Bedienungen im REG-Modus, kann jedoch im MGR-Modus überschritten werden. Die Eingabestellenbegrenzung legt die Anzahl der zulässigen Stellen für den max. Eingabebetrag bzw. die Gesamtsumme fest. Wenn „0“ eingestellt ist, ist die betreffende Taste gesperrt.

Tastenbedienung

018

/TM/ST

TL/NS

Druck

PGM

F33 CASH

018

Von links, ABC

2 Andere Textprogrammierung

Wie Zeichen eingegeben werden, ist unter „Leitfaden zur Textprogrammierung“ auf Seite 13 beschrieben.

Fremdwährungssymbol (4 Stellen)

Das Fremdwährungssymbol für die [EX]-Taste wird mit einem Fremdwährungsbetrag ausgedruckt, der mit Hilfe eines vorprogrammierten Umrechnungskurses berechnet wurde.

Verfahren

Um die gegenwärtige Einstellung beizubehalten

/TM/ST

Text (max. 4 Stellen)

/TM/ST

TL/NS

Tastenbedienung

/TM

ST 6

US

036

/TM/ST

/NS

Druck

PGM

F38 EXCH1

US $

002

0.939938

Fremdwährungssymbol

Landeswährungssymbol (4 Stellen)

* ist die Vorgabeeinstellung. Wenn Sie ein anderes Inlandswährungssymbol einrichten möchten, ändern Sie die Einstellung.

Verfahren

Um die gegenwärtige Einstellung beizubehalten

/TM/ST

Text (max. 4 Stellen)

/TM/ST

TL/NS

Tastenbedienung

Druck

PGM

85

Inlandswährungssymbol

Text im Schulungsmodus (12 Stellen)

Jeder Kassenbon, der im Schulungsmodus ausgestellt wird, wird als Voreinstellung mit dem Text **TRAINING** ausgedruckt. Wenn Sie den Text verändern möchten, folgen Sie dem nachfolgenden Verfahren:

Hinweis: Der programmierte Text wird auf ausgestellten Kassenbons im Schulungsmodus in doppelter Schriftgröße ausgedruckt.

Funktionstext (12 Stellen)

Verfahren

• Funktion-Nr.: Siehe „Funktionstextliste“ auf der nächsten Seite.

(Programmieren von „CARD1“ für Kredit 1)

(Programmieren von „MWST 16%“ für MWSt-Nummer 1)

■ Funktionstextliste

Funktions-Nr.	Taste oder Funktion	Standardtext
1	⊗	(-)
2	%1	%1
3	%2	%2
4	Differenz	DIFFER
5	Steuerpflichtige Zwischensumme 1	TAX1 ST
6	Steuerpflichtige Zwischensumme 2	TAX2 ST
7	Steuerpflichtige Zwischensumme 3	TAX3 ST
8	Steuerpflichtige Zwischensumme 4	TAX4 ST
9	MWSt 1	VAT 1
10	MWSt 2	VAT 2
11	MWSt 3	VAT 3
12	MWSt 4	VAT 4
13	Netto 1	NET1
16	Netto 2	NET2
17	Retour	REFUND
18	Storno	∞
19	Storno-Betriebsart	MODE
20	Geschäftsinhaber-Storno	MGR
21	Zwischensummenstorno	SBTL
22	Rechnungszähler	BILL CNT
23	Kein Verkauf	NO SALE
26	Kunde	GUEST
28	Gesamtzahlung	PAID TL
29	Durchschnitt	AVE.
31	Einzahlung	***RA
32	Auszahlung	***PO
33	Bargeld	CASH
34	Scheck 1	CHECK1
35	Scheck 2	CHECK2
36	Kredit 1	CREDIT1
37	Kredit 2	CREDIT2
38	Fremdwährung (programmierter Kurs)	EXCH1
39	Fremdwährung (offener Kurs)	EXCH2
40	Fremdwährungs-Sheckverkauf	EX1 CHK

Funktions-Nr.	Taste oder Funktion	Standardtext
41	Fremdwährungs-Kreditverkauf	EX1 CR
42	Bargeld in der Schublade	****CID
43	Bargeld/Scheck in der Schublade	CA/CH ID
44	Rückgeld für Scheckzahlung	CHK/CG
45	Inlandswährung 1	DOM.CUR1
46	Inlandswährung 2	DOM.CUR2
47	Landeswährung für Fremdwährungs-Scheckverkauf	DOM.CUR1
48	Landeswährung für Fremdwährungs-Kreditverkauf	DOM.CUR1
49	Scheck in der Schublade	*CH ID
50	Gesamt (+)-Warengruppe	*DEPT TL
51	Gesamt (-)-Warengruppe	DEPT (-)
52	Nettoumsatz 1 (Steuerpflichtig 1 - MWSt 1)	NET 1
53	Nettoumsatz 2 (Steuerpflichtig 2 - MWSt 2)	NET 2
54	Nettoumsatz 3 (Steuerpflichtig 3 - MWSt 3)	NET 3
55	Nettoumsatz 4 (Steuerpflichtig 4 - MWSt 4)	NET 4
56	Zwischensumme	SUBTOTAL
57	Nettozwichensumme	MDSE ST
58	Gesamtsumme	*** TOTAL
59	Rückgeld	CHANGE
60	Anzahl gekaufter Posten	ITEMS
61	Restzahlung	DUE
62	Rückgeld in Fremdwährung (programmierter Kurs)	EX1 CHG
63	Betrag	AMOUNT
64	Gesamtsteuer	TTL TAX
67	Netto ohne Steuer (auf Bericht)	NET
68	Warengruppenbericht-Kopfzeile	DEPT
69	PLU-Bericht-Kopfzeile	PLU
70	Transaktionsergebnis-Kopfzeile	TRANS.
71	Bedienerbericht-Kopfzeile	CLERK
72	Stundenumsatzbericht-Kopfzeile	HOURLY
76	Text für nichtaddierenden Code (8 Zeichen)	#
77	Bonkopie-Kopfzeile	COPY
79	EJ-Bericht-Kopfzeile (Elektronisches Journal)	EJ
80	EJ-Bericht-Abschlusszeile (Elektronisches Journal)	EJ END

WEITERFÜHRENDE FUNKTIONSPROGRAMMIERUNG

1 Programmierung der Maschinennummer und der laufenden Nummer

Die Maschinennummer und die laufende Nummer werden auf jedem Kassenbon oder auf dem Journalstreifen ausgedruckt.

Falls Ihr Geschäft über zwei oder mehrere Registrierkassen verfügt, dann sollte jeder Registrierkasse zur Identifikation eine separate Maschinennummer zugeordnet werden. Die laufende Nummer wird jeweils um eins erhöht, wenn ein Kassenbon ausgegeben oder auf dem Journalstreifen ausgedruckt wird. Für die

Programmierung der laufenden Nummer geben Sie eine Nummer (max. 6 Stellen) ein, die um eins niedriger als die gewünschte Startnummer ist.

Maschinennummer

Verfahren

Laufende Nummer

Verfahren

2 Programmierung der Wahl für zusätzliche Funktionen 1

Die Registrierkasse bietet verschiedene detaillierte Funktionen, die nachfolgend aufgelistet sind.

• Funktionswahl für verschiedene Tasten
• Druckformat
• Kassenbon-Druckformat
• Sonstige Programmierung

Für diese Programmierung ist der jeweilige Job-Code einzugeben. Sie können mit der Programmierung fortfahren, bis Sie die T-L-N-S-Taste für die in diesem Abschnitt beschriebene Programmierung drücken. Um die Programmierung fortzusetzen, wiederholen Sie diese ab der Eingabe des Job-Codes.

Verfahren

1 Geben Sie den in jedem der folgenden Abschnitte spezifizierten Job-Code unter Verwendung der Zehnertasten ein. 2 Die Eingabedetails der Dateneingaben werden in den nachfolgenden Tabellen aufgeführt. Werkseitige Voreinstellungen sind mit einem Sternchen (*) gekennzeichnet.

Beispiel: Programmierung von Job-Code 5 als ABCDEFGH: 00000100

Tastenbedienung

/TM/ST 5 00000100 #/TM/ST TL/NS

Druck

■ Funktionswahl für verschiedene Tasten

Job-Code: 5

*	Positionen:	Wahl:	Eingabe:
A	Auszahlung im REG-Modus	Ermöglichen*	0
		Sperren	1
B	Einzahlung im REG-Modus	Ermöglichen*	0
		Sperren	1
C	Zwischensummen-Storno im REG-Modus	Ermöglichen*	0
		Sperren	1
D	Indirekter Storno im REG-Modus	Ermöglichen*	0
		Sperren	1
E	Direkter Storno im REG-Modus	Ermöglichen*	0
		Sperren	1
F	Retouren im REG-Modus	Ermöglichen*	0
		Sperren	1
G	Kein Verkauf im REG-Modus	Ermöglichen*	0
		Sperren	1
H	Eingabe von Teilmengen	Ermöglichen (3 Nachkommastellen)	0
		Sperren*	1

Druckformat

Job-Code: 6

*	Positionen:	Wahl:	Eingabe:
A	Druckformat	Journaldruck	0
		Kassenbondruck*	1
B	Kassenbon-Druckformat	Gesamt	0
		Detailliert*	1
C	Ausdrucken der Uhrzeit auf jedem Kassenbon	Ja*	0
		Nein	1
D	Ausdrucken des Datum auf jedem Kassenbon	Ja*	0
		Nein	1
E	Ausdrucken der laufenden Nummer	Ja*	0
		Nein	1
F	Trennzeilen in Berichten	Eine Leerzeile	0
		Trennzeile*	1
G	Nullunterstützung im PLU-Bericht	Nein	0
		Ja*	1
H	Nullunterstützung im Gesamtumsatz-/ Bediener-/Stundenumsatzbericht	Nein	0
		Ja*	1

Druckformat

• Auch wenn der Kassenbondruck gewählt ist, wird der Aufspulmotor für den Journalstreifen im PGM-, OP X/Z-, X1/Z1- und X2/Z2-Modus angetrieben, so dass Sie die Verkaufs- und Programmierberichte aufspulen können.

■ Kassenbon-Druckformat

Job-Code: 7

*	Positionen:	Wahl:	Eingabe:
A	Immer 0 eingeben.		0
B	Immer 0 eingeben.		0
C	Ausdrucken der Zwischensumme beim Drücken der Zwischensummentaste	Nein*	0
		Ja	1
D	Immer 0 eingeben.		0
E	Ausdrucken des Mehrwertsteuerbetrags	Ja*	0
		Nein	1
F	Ausdrucken des steuerpflichtigen Betrags	Ja*	0
		Nein	1
G	Ausdrucken des Nettobetrags	Ja*	0
		Nein	1
H	Ausdrucken der Verkaufsmenge	Ja*	0
		Nein	1

■ Sonstige Programmierung

Hinweis

Als Führungstext für sonstige Programmierungen wird „ANDERE + die letzte Stelle des Job-Codes“ angezeigt. Zum Beispiel wird für Job-Code 61 „ANDERE PROG. 1“ als Text angezeigt.

Job-Code: 61

*	Positionen:	Wahl:	Eingabe:
A	Immer 0 eingeben.		0
B	Immer 0 eingeben.		0
C	Minus-Warengruppe und Minus-PLU/Sub-Warengruppe	Sperren	0
		Ermöglichen*	1
D	Behandlung der Nachkommastellen	Rundung (4 abrunden, 5 aufrunden)*	0
		Aufrunden auf Einheit	1
		Nichtbeachtung der Nachkommastellen	2
E	Verwendung der 00-Taste	Als [00]-Taste*	0
		Als [000]-Taste	1
F	Uhrzeitformat	12-Stunden-Format	0
		24-Stunden-Format*	1
G	Datumssformat	Monat/Kalendertag/Jahr	0
		Kalandertag/Monat/Jahr*	1
		Jahr/Monat/Kalendertag	2
H	Position des Dezimalpunktes(von rechts) (Tabulator)		0 bis 3(Voreinstellung: 2)

Job-Code: 62

*	Positionen:	Wahl:	Eingabe:
A	Immer 0 eingeben.		0
B	Fehlalarm bei Fehlbedienung	Sperrfehler	0
		Fehlbedienung*	1
C	Tasteneingabeton	Ja*	0
		Nein	1
D	Tastaturpuffer	Ja*	0
		Nein	1
E	Stornomodus	Ermöglichen*	0
		Sperren	1
F	Stornomodusausdruck im X2/Z2-Bericht	Ja*	0
		Nein	1
G	Stornomodusausdruck im X1/Z1-Bericht	Ja*	0
		Nein	1
H	Zufügen zum Stundenumsatz im Stornomodus	Nein*	0
		Ja	1

Job-Code: 63

*	Positionen:	Wahl:	Eingabe:
A	Bonusdruck bei „Kein Verkauf“- Registierung	Ja*	0
		Nein	1
B	„Kein Verkauf“ nach nichtaddierender Codeeingabe	Sperren	0
		Ermöglichen*	1
C	Eingabe von nichtaddierenden Codes	Ermöglichen*	0
		Sperren	1
D	Kassenbonduplikat	Nein*	0
		Ja	1
E	Eingabe, die eine Kleinere Verkaufs- zwischensumme als Null verursacht	Ermöglichen*	0
		Sperren	1
F	Zwischensummeneingabe vor der Zahlgeldeingabe	Zwanglos*	0
		Zwangsweise	1
G	Zwischensummeneingabe vor einem Abschluss ohne Zahlgeldeingabe	Zwanglos*	0
		Zwangsweise	1
H	Direkter Abschluss nach der Zahlgeldeingabe	Sperren	0
		Ermöglichen*	1

Job-Code: 64

*	Positionen:	Wahl:	Eingabe:
A	Ausdruck von Gesamtsumme 1 (GT1) auf dem Z-Bericht	Ja*	0
		Nein	1
B	Ausdruck von Gesamtsumme 2 (GT2) auf dem Z-Bericht	Ja*	0
		Nein	1
C	Ausdruck von Gesamtsumme 3 (GT3) auf dem Z-Bericht	Ja*	0
		Nein	1
D	Ausdruck der Schulungs-Gesamtsumme auf dem Z-Bericht	Ja*	0
		Nein	1
E	Ausdruck des Z-Zählers auf dem Z-Bericht	Ja*	0
		Nein	1
F	Ausdruck der Umsatzdaten auf dem PLU-Nullstellungsbericht	Ja*	0
		Nein	1
G	Nullstellung von GT1, 2 und 3 bei dem allgemeinen Z1-Bericht	Nein*	0
		Ja	1
H	OP X/Z-Bericht	Ermöglichen*	0
		Sperren	1

Job-Code: 66

*	Positionen:	Wahl:	Eingabe:
A	Nachträgliche Bonusgabe	Nur Totalsumme	0
		Details*	1
B	Ausdruck der Summe, wenn der PLU-Einzelpreis Null entspricht	Nein*	0
		Ja	1
C	Ausdruck der Umrechnungszwischen-summe, wenn es sich umInlandswährung handelt	Ja*	0
		Nein	1
D	Ausdruck des Mehrwertsteuersymbols	Ja	0
		Nein*	1
E	Komprimierter Journalausdruck in denBetriebsarten PGM, X1/Z1 und X2/Z2	Nein (normale Höhe)	0
		Ja (kleine Höhe)*	1
F	Komprimierter Journalausdruck in denBetriebsarten REG, MGR und Void	Nein (normale Höhe)	0
		Ja (kleine Höhe)*	1
G	Logotextdruck auf dem Journalstreifen	Nein*	0
		Ja	1
H	Fusszeilendruck	Alle Kassenbons*	0
		Nur bei bestimmter Funktionstaste während desAbschlusses	1

Komprimierter Journalausdruck

• Diese Option ist nur dann verfügbar, wenn das „Druckformat“ (Job-Code 6) auf „Journaldruck“ eingestellt ist.

Job-Code: 67

*	Positionen:	Wahl:	Eingabe:
A	Ausdrucken des Rundungsbetrags	Nein*	0
		Ja (für Steuersystem in Australien)	1
B	Rundung des Gesamtbetrags, wenn eine Transaktion direkt durch die CH1-, CH2-, CR1- oder CR2-Taste abgeschlossen wird	Rundung*	0
		Keine Rundung (für Steuersystem in Australien)	1
C	Aufrundung der Einerstelle des Betrags		0 - 9 (Voreinstellung: 0)
D	Abrundung der Einerstelle des Betrags		0 - 9 (Voreinstellung: 0)
E	Anwendung der Rundung	Posten und Zahlung*	0
		Zahlung	1
F	Begrenzung der niedrigstwertigen Stelle bei Eingabe des Betrags eines Postens	Willkürlich*	0
		Nur 0	1
		Nur 0 und 5	2
G	Differenzspeicher vor und nach der Rundung	Nein*	0
		Ja	1
H	Begrenzung der niedrigstwertigen Stelle bei Eingabe des Zahlbetrags	Willkürlich*	0
		Nur 0	1
		Nur 0 und 5	2

Ausdrucken des Rundungsbetrags (A)

Rundung des Gesamtbetrags, wenn eine Transaktion direkt durch die CH1-, CH2-, CR1- oder CR2-Taste abgeschlossen wird (B)

• Wenn die Registrierkasse in Australien verwendet wird, nehmen Sie die Einstellung der Parameter von A und B gemäß der nachfolgenden Tabelle vor.

Aufrundung der Einerstelle des Betrags (C)

Abrundung der Einerstelle des Betrags (D)

• C und D sind als Paar zu behandeln. Bei Verwendung der Registrierkasse in Australien, in der Schweiz, in Norwegen oder in Südafrika ist die Einstellung der Parameter von C und D gemäß nachfolgender Tabelle vorzunehmen.

Die Rundung wird wie folgt ausgeführt:

Im Falle von C = 0 : Einerstelle des Betrags < oder = Wert von D - Abrundung

Wert von D < oder = Einerstelle des Betrags - Rundung auf 5

In anderen Fällen: Einerstelle des Betrags < oder = Wert von D - Abrundung

Wert von D < Einerstelle des Betrags < Wert von C - Rundung auf 5

Wert von C < oder = Einerstelle des Betrags - Aufrundung

Anwendung der Rundung (E)

Begrenzung der niedrigstwertigen Stelle bei der Eingabe des Betrags eines Postens (F)

Differenzspeicher vor und nach der Rundung (G)

Begrenzung der niedrigstwertigen Stelle bei der Eingabe des Betrags einer Zahlung (H)

• Wenn die Registrierkasse in Australien, in der Schweiz, in Norwegen oder in Südafrika verwendet wird, nehmen Sie die Einstellung der Parameter von E bis H gemäß der nachfolgenden Tabelle vor.

	CD	E	F	G	H
Schweiz	82	Posten und Zahlung	Nur 0 und 5	Nein	Nur 0 und 5
Norwegen	54	Zahlung	Willkürlich	Ja	Nur 0
Südafrika	05	Zahlung	Willkürlich	Ja	Nur 0 und 5

	A	B	CD	E	F	G	H
Australien	Ja	Keine Rundung	82	Zahlung*	Willkürlich	Ja	Nur 0 und 5

• Wird für die Bargeldzahlung und den Rückgeldbetrag angewendet.

Job-Code: 68

Positionen:		Wahl:	Eingabe:
A	Immer 0 eingeben.		0
B	Automatische Erzeugung der Tischnummer	Ermöglichen*	0
		Sperren	1
C	Vorübergehender E-Journal (Elektronisches Journal)-Ausdruck während einer Transaktion	Sperren	0
		Ermöglichen*	1
D	E-Journalausdruck und Lösung der E-Journaldaten bei Ausdruck des tätiglichen allgemeinen Z1-Berichtes	Nein*	0
		Ja	1
E	Aufzeichnung der PGM-Programmierungen im Journal	Details*	0
		Nur Kopfzeileninformationen	1
F	Aufzeichnung der REG/MGR/ Stornomodus-Transaktionen im Journal	Details*	0
		Gesamt	1
G	Komprimierter Ausdruck der E-Journaldaten	Nein (normale Höhe)	0
		Ja (kleine Höhe)*	1
H	Verhalten bei vollem E-Journalspeicherbereich	Fortsetzen	0
		Fortsetzen und Warnung (Speicher fast voll)*	1
		Eingaben sperren und Warnung (Speicher fast voll)	2

Vorübergehender E-Journalausdruck bei einer Transaktion

• Wenn „Ermöglichen“ ausgewählt wird, können Sie die Journaldaten der im E-Journalspeicher aufgezeichneten Daten bei der augenblicklichen Transaktion ausdrucken, indem Sie die RCPT/PO-Taste während der Transaktion betätigen. Um diese Funktion vollständig auszunutzen, muss die Registrierkasse auf Bonusdruck programmiert und die Kassenbon-Ein/Aus-Funktion auf „AUS“ gestellt sein.

Aufzeichnung der PGM-Programmierungen im Journal

• Beim Programmdaten-Abruf werden ausschließlich die Kopfzeileninformationen ausgedruckt. Bei X/Z-Berichten werden ebenfalls ausschließlich die Kopfzeileninformationen ausgedruckt.

(Bon-Druckbeispiel für „nur Kopfzeileninformation“)

Verhalten, wenn der Speicher des Elektronischen Journals (EJ) voll ist

• Wenn der E-Journalspeicher nahezu voll ist, zeigt die Registrierkasse „EJ FAST VOLL“ an und beginnt danach, die ältesten Daten durch die jeweils neuen zu überschreiben. Wenn „0“ gewählt ist, zeigt die Registrierkasse einen E-Journalspeicherüberlauf nicht an. Wenn „2“ gewählt ist, meldet die Registrierkasse, dass der E-Journalspeicher nahezu voll ist, und blockiert dann bei vollständig erschöpftem Speicher alle Umsatz-/Dateneingaben, wobei „EJ DATEI VOLL“ im Display erscheint. Es muss nun ein E-Journalnullstellungsbericht (Z1-Bericht) ausgedruckt werden.

Job-Code: 69

*	Positionen:	Wahl:	Eingabe:
A	Immer 0 eingeben.		0
B	Immer 0 eingeben.		0
C	Immer 0 eingeben.		0
D	Rundung der Fremdwährung für die EX-Taste	Aufrundung auf Einheit*	0
		Rundung (4 abrunden/5 aufrunden)	1
E	Steuersystem	Automatische Aufschlagssteuer 1 - 4	0
		Automatische MWSt 1 - 4*	1
		Manuelle MWSt 1 - 4	2
		Manuelle MWSt 1	3
		Manuelle Aufschlagssteuer 1 - 4	4
		Automatische MWSt 1 und automatische Aufschlagssteuer 2 - 4	5
F	Ausdrucken der Steuer, wenn die steuerpflichtige Zwischensumme Null ist	Nein*	0
		Ja	1
G	Ausdrucken der Steuer, wenn die Steuer Null ist	Ja*	0
		Nein	1
H	Rundungssystem	Normal*	0
		Schweden	1
		Dänemark	2

Rundungssystem

• Wenn Sie die Registrierkasse in Schweden oder Dänemark betreiben, ändern Sie die Voreinstellung (H = 0) entsprechend.

3 Programmierung der Wahl für zusätzliche Funktionen 2

Die Registrierkasse bietet weitere verschiedene Optionen, so dass Sie die Registrierkasse noch individueller einsetzen können.

In diesem Abschnitt können Sie die folgenden Funktionen programmieren (die in Klammern aufgeführten Parameter entsprechen den Voreinstellungen):

• Stromsparmodus (Aktivierung nach 30 Minuten)
• Logodruckformat (6 Kopfzeilen) Thermodrucker-Druckdichte (Standarddichte)
• E-Journalspeichertyp (Elektronisches Journal mit 9000 Zeilen und 210 Artikeln (PLUs))
• Schulungsmodus (nein) - Falls Sie einen Bedienercode für die Schulung an dieser Registrierkasse spezifizieren, schaltet die Registrierkasse in den Schulungsmodus, wenn der Bediener für die Verkaufseingabe angemeldet wird. Die während des Schulungsmodus ausgeführten Verkaufsoperationen wirken sich nicht auf den Gesamtverkauf aus. Für Einzelheiten siehe den Abschnitt „SCHULUNGSBETRIEBSART".

Stromsparmodus

Verfahren

• Positionen:

Positionen:		Wahl:	Eingabe:
A	Aktivierung des Stromsparmodus, wenn die Uhrzeit angezeigt wird	Ja*	0
		Nein	1
B bis D	Zeitspanne (min.) zur Aktivierung des Stromsparmodus, wenn keine Bedienung erfolgt		001 - 254 oder 999 (Voreinstellung: 030 = 30 Minuten)

Hinweis

Wenn 999 für B bis D eingestellt ist, ist die Aktivierung des Stromsparmodus gesperrt.

Tastenbedienung

/TM/ST

0060

VST 10

/ST TL

Druck

PGM

10

0060

Logodruckformat

Sie können die Anzahl der Zeilen und die Druckposition für den Logotext festlegen. Für Einzelheiten über den Typ des Logotextformats siehe „Logotext“ auf Seite 23.

Verfahren

^*A : Logotexttyp

0: 3 Kopfzeilen ohne grafischem Logo 3: 6 Kopfzeilen 5: 3 Kopfzeilen und 3 Fußzeilen (Voreinstellung)

Tastenbedienung

/TM/ST

3 #/TM/ST

11 ⑧

TL/NS

Druck

PGM

11

3

Thermodrucker-Druckdichte

Verfahren

• Die Voreinstellung ist 50 (100%). Um den Druck dunkler zu machen, stellen Sie eine höhere Nummer ein; für helleren Druck verwenden Sie eine niedrigere Nummer.

Tastenbedienung

Druck

E-Journalspeichertyp (Elektronisches Journal)

Vorsicht

Wenn dieses Verfahren ausgewählt wird, werden die bestehenden E-Journaldaten gelöscht. Die Artikel(PLU)-Daten (programmierte Daten und Umsatzdaten) werden nach dem Löschen aller Daten auf die werkseitigen Voreinstellungen zurückgesetzt. Dies gilt auch dann, wenn der gleiche Speichertyp ausgewählt wird.

Verfahren

^* A: 0 für 8000 E-Journalzeilen und 1200 Artikel(PLUs)

1 für 9000 E-Journalzeilen und 210 Artikel(PLUs) (Voreinstellung)

Tastenbedienung

Druck

Schulungsmodus

Einzelheiten zum Schulungsmodus siehe „SCHULUNGSBETRIEBSART" auf Seite 73.

Verfahren

Tastenbedienung

Druck

Programmierung der Automatik-Eingabetaste

Wenn Sie die AUTO-Taste für früher durchgeführte Transaktionen oder Berichtserstellungen programmieren, können diese Transaktionen und/oder Berichte abgerufen werden, indem Sie einfach die AUTO-Taste betätigen.

Verfahren

max. 25 Tasteneingaben

Programmierung für AUTO: Eingabe des PLU-Codes 2 sowie der Warengruppe 6 (Einzelpreis: 1.00)

Tastenbedienung

Druck

Hinweis

Wenn die Automatik-Eingabetaste für die Ausführung von Berichtsfunktionen programmiert wurde, muss sich das Funktionsschloss in der entsprechenden Position befinden (OP X/Z für Einzelbedienerberichte, X1/Z1 für Tagesberichte oder X2/Z2 für wöchentliche oder monatliche Berichte).

4 EURO-Programmierung

Für Einzelheiten über die EURO-Umrechnungsoperation siehe den Abschnitt „EURO-UMRECHNUNGSFUNKTION“.

Einstellungen des EURO-Systems

*	Positionen:	Wahl:	Eingabe:
A	Ausdrucken des Gesamtbetrags und des Wechselgeldbetrags auf Kassenbon oder Journalstreifen in Fremdwährung	Nein*	0
		Ja	1
B	Immer 0 eingeben.		0
C	Scheck- und Kreditabschluss, wenn in Fremdwährung bezahlt wird	Nein*	0
		Ja	1
D	Währungsumrechnungsmethode	Multiplikation*	0
		Division	1

Ausdrucken des Gesamtbetrags und des Wechselgeldbetrags auf Kassenbon oder Journalstreifen in Fremdwährung

• Der Gesamtbetrag und der Wechselgeldbetrag in Fremdwährung werden jeweils unter dem Gesamtbetrag und dem Wechselgeldbetrag in der Inlandswährung ausgedruckt.

Währungsumrechnungsmethode

• „Division“ oder „Multiplikation“ kann für die Währungsumrechnungsmethode von der Inlandswährung in die Fremdwährung gewählt werden, wobei die Umrechnung folgendermaßen erfolgt:

Falls „Division“ gewählt wurde:

Inlandswährungsbetrag ÷ Wechselkurs = Umrechnungsbetrag

Falls „Multiplikation“ gewählt wurde:

Inlandswährungsbetrag × Wechselkurs = Umrechnungsbetrag

Tastenbedienung	Druck
#/TM/ST 8 × 1000 #/TM/ST TL/NS	*PGM* #8 1000

Einstellungen für automatische EURO-Modifikationsoperation

*	Positionen:	Wahl:	Eingabe:
A	Umrechnung des voreingestellen Einzelpreises für Warengruppe/PLU in der automatischen Modifikationsoperation für EURO (Job-Nr. 800 im X2/Z2-Modus)	Ja*	0
		Nein	1
B	Automatische Modifikationsoperation für EURO (Job-Nr. 800 im X2/Z2-Modus)	Zwangsweise*	0
	zum voreingestellen Datum	Zwanglos	1

Tastenbedienung

/TM/ST 120 01 #/TM/ST TL/NS

Druck

*PGM* #12

01

Hinweis

Falls Sie bereits die Operation für Job-Nr. 800 ausgeführt und im X2/Z2-Modus bei „A“ 3 eingesetzt haben, ist diese Programmierfunktion deaktiviert.

Datumseinstellung für EURO-Modifikationsoperation

Verfahren

Tastenbedienung

/TM/ST

01072009

13 (x)

/TM/ST

TL/NS

Druck

PGM

13

01/07/2009

Hinweis

• Falls Sie das Datumformat mit Job-Code 61 geändert haben, folgen Sie dem Format, das Sie für die Datumfestlegung gewählt haben.
• Wenn ausschließlich Nullen vorliegen, ist die Programmierung gesetzt.
• Falls Sie bereits die Operation für Job-Nr. 800 ausgeführt und im X2/Z2-Modus bei „A“ 3 eingesetzt haben, ist diese Programmierfunktion deaktiviert.

Zeiteinstellung für EURO-Modifikationsoperation

Verfahrens

/TM/ST 1 4 Uhrzeit (Stunde) (00 - 23) #/TM/ST TL/NS

Tastenbedienung

/TM/ST 14

10 #/TM/ST

TL/NS

Druck

PGM

14

10:00

Hinweis

• Falls Sie bereits die Operation für Job-Nr. 800 ausgeführt und im X2/Z2-Modus bei "A" 3 eingesetzt haben, ist diese Programmierfunktion deaktiviert.

5 Abruf gespeicherter Programminhalte

Ihre Registrierkasse ermöglicht den Abruf aller Programminhalte im PGM-Modus.

Tasteneingabefolge für den Abruf gespeicherter Programminhalte

Berichtsbezeichnung

Tasteneingabefolge

Programmierbericht 1

TL/NS

Programmierbericht 2

(2)

TL/NS

Automatik-Eingabetasten-Programmierbericht

① 一

TL/NS

Druckdichte-Programmierbericht

③ 一

TL/NS

Warengruppen-Programmierbericht

(4)

TL/NS

PLU-Programmierbericht

Start-PLU-Code

End-PLU-Code

PLU/SUB

Hinweis

Um die Ausgabe eines Programmierberichts zu stoppen, drehen Sie das Funktionsschloss auf die Position MGR.

Druckbeispiele

1 Programmierbericht 1

2 Programmierbericht 2

3 Automatik-Eingabetasten-Programmierbericht

5 Warengruppen-Programmierbericht

6 PLU-Programmierbericht

4 Druckerdichte-Programmierbericht

SCHULUNGSBETRIEBSART

Die Schulungsbetriebsart dient dem Bediener und Geschäftsinhaber zum Üben von Registrierungen.

Wenn die Schulungsbetriebsart für einen Bediener gewählt wurde, schaltet sich die Registrierkasse automatisch in diese Betriebsart um. Um einen zu schulenden Bediener zu spezifizieren, siehe „Schulungsmodus“ unter „WEITERFÜHRENDE FUNKTIONGSPROGRAMMIERUNG" auf Seite 67.

Die Schulungsfunktion ist nur in den Betriebsarten REG, MGR und ∩ ∩ verfügbar.

In der Schulungsbetriebsart wird nur der entsprechende Bedienerspeicher aktualisiert.

Tastenbedienung

Bediener für Schulung → 20 CLK# anmelden 1000 5 21

3 ⊗ 3 19

TL/NS

Druck

22/05/2007 123456#000440 10:24 20 CLERK 20

**TRAINING**

DEPT.05 *10.00

3x 24.00

DEPT.03 *72.00

ITEMS 4Q CASH *82.00

ABRUF (X) UND NULLSTELLUNG (Z) VON UMSÄTZEN

• Wenn Sie die Umsätze seit der letzten Nullstellung abrufen möchten, die Abruffunktion (X) verwenden. Diese Abruf kann beliebig oft vorgenommen werden. Der Speicher der Registrierkasse wird dadurch nicht beeinflusst.
• Um den Speicher zu löschen, muss die Nullstellungsfunktion (Z) angewendet werden. Durch die Nullstellung werden sämtliche Umsätze ausgedruckt und der gesamte Speicher gelöscht (außer GT1 bis GT3, SchulungsGT, BAL, Nullstellungszähler und laufende Nummer).

1 Kurzbeschreibung für den Abruf (X) und die Nullstellung (Z) von Umsatzberichten

X1/Z1-Umsatzberichte: Gesamtumsatzberichte

X2/Z2-Umsatzberichte: Periodische (monatliche) Konsolidierungsberichte

Wenn Sie einen X- oder Z-Bericht ausgeben möchten, drehen Sie das Funktionsschloss auf die entsprechende Position, wie es in der Spalte „Funktionsschlossposition“ in der folgenden Tabelle angegeben ist, und verwenden Sie danach die entsprechende Tastenfolge.

Gegenstand	Funktionsschlossposition			Tastenbedienung
	OPX/Z	X1/Z1	X2/Z2
Flash-Bericht: (Nur Anzeige) Um die Anzeige zu löschen, drücken Sie die CL-Taste, oder wechseln Sie auf eine andere Funktionsschloss- position.	X	-	-	Warengruppencode → DEPT# : Warengruppen-Gesamtumsatz Für Warengruppe 1 bis 16: Warengruppentaste (117bis 1632) Für Warengruppe 17 bis 32: DEPTSHIFT → Warengruppentaste (117bis 1632)
				⊗-Taste: Kassensoll
				TL/NS -Taste: Gesamtumsatz
Gesamtumsatz- bericht	-	X1, Z1	X2, Z2	Abruf: TL/NS Nullstellung: ⊙ → TL/NS
PLU-Bericht (von - bis)	-	X1, Z1	-	Alle PLUs Abruf: Start-PLU-Code → End-PLU-Code → PLU/SUB Nullstellung: Alle PLUs Start-PLU-Code → End-PLU-Code → PLU/SUB
Einzelbediener- bericht	X, Z	-	-	Abruf: CLK# Nullstellung: ⊙ → CLK# (Bericht des gegenüber angemeldeten Bedieners)
Gesamtbediener- bericht	-	X1, Z1	-	Abruf: CLK# Nullstellung: ⊙ → CLK#
Stundenumsatz- bericht	-	X1, Z1	-	Abruf: #/TM/ST Nullstellung: ⊙ → #/TM/ST

Hinweis

• Wenn sowohl die Verkaufsmenge als auch der Verkaufsbetrag Null sind, wird dies nicht ausgedruckt. Falls Sie diese Unterdrückung nicht wünschen, ändern Sie die Programmierung. (Siehe „Druckformat“ unter „Programmierung der Wahl für zusätzliche Funktionen 1“.) „X“ bedeutet „Abruf“ und „Z“ bedeutet „Nullstellung“ in den Berichten.
• Um den Abruf und die Nullstellung des Artikel(PLU)-Umsatzberichts zu stoppen, drehen Sie das Funktionsschloss auf die Position MGR. Die Daten werden durch diesen Abbruch nicht gelöscht. Die Schublade öffnet sich nicht, wenn X/Z-Berichte erstellt werden. Das Öffnen der Schublade kann allerdings durch Betätigen der TL/NS-Taste in der Betriebsart REG erfolgen, um nach Geschäftsschluss den Schubladeneinsatz zu entfernen.
• Der Ausdruck kann unter Umständen unterbrochen werden, läuft dann aber automatisch nach ein paar Sekunden weiter.

2 Tagesumsatzberichte

Beispiele für den Gesamtumsatzbericht und periodische Berichte finden Sie im Abschnitt „GESAMTUMSATZ-BERICHT (Z-BERICHT)“ auf Seite 30.

PLU-Bericht (von - bis)

- Berichtsbeispiel

Einzelbedienerbericht

- Berichtsbeispiel

Stundenumsatzbericht

- Berichtsbeispiel

Gesamtbedienerbericht

Der Ausdruck hat das gleiche Format wie das Berichtsbeispiel für den Einzelbediener. Die Umsatzdaten und Gesamtumsätze der Bediener werden in der Reihenfolge der Bedienernummern ausgedruckt (von 1 bis 25).

ABRUF UND NULLSTELLUNG DES ELEKTRONISCHEN JOURNALS (EJ)

Die Registrierkasse verfügt über ein elektronisches Journal (EJ). Diese Funktion zeichnet die Journaldaten in einem Speicher auf, anstelle des Journalstreifens und druckt die Daten als E-Journalbericht aus. Die Registrierkasse zeichnet die Journaldaten in den Betriebsarten REG, PGM, 20 , X1/Z1 und X2/Z2 auf. Es lassen sich durch die Voreinstellung bis zu maximal 9000 Zeilen im Speicher sichern. Für nähere Hinweise hinsichtlich der E-Journalprogrammierung beziehen Sie sich bitte auf den Abschnitt „Sonstige Programmierung (Job-Code 68)" auf Seite 64 und den Abschnitt „E-Journalspeichertype (Elektronisches Journal)" auf Seite 67.

Ausdrucken der Journaldaten während einer Transaktion

Die im E-Journalspeicher festgehaltenen Journaldaten einer laufenden Transaktion lassen sich ausdrucken, indem Sie während der Transaktion die [RCPTPO]-Taste drücken.

Diese Funktion kann angewendet werden, wenn als Druckformat „Kassenbon“ programmiert wurde und die Kassenbonausgabe nicht aktiviert ist, d.h. auf „AUS“ steht. Für die Änderung der Einstellung siehe „Zusätzliche Information für die GRUNDLEGENDE REGISTRIERUNG".

• Druckbeispiel

* EJ * E-Journalberichtstitel

22/05/2007 123456#000400

13:02 01 DAVID

DEPT.07 *10.00

DEPT.08 *25.00

* EJ END * E-Journalbericht-Endtitel

■ Abruf und Nullstellung der elektronischen Journaldaten (Ausstellung eines E-Journalberichts)

Sie können die im E-Journalspeicher abgelegten Daten im Journalformat abrufen, indem Sie das folgende Verfahren im X1/Z1- oder OP X/Z-Modus ausführen.

Abrufen aller Daten:

Nullstellung aller Daten:

Abrufen der letzten 10 Datensätze:

Hinweis

• Um den Abruf und die Nullstellung der Daten zu stoppen, drehen Sie das Funktionsschloss auf die Position „MGR". Die Daten werden durch diesen Abbruch nicht gelöscht.
• Im E-Journalspeicher lassen sich bis zu 9000 (oder 8000, von der Programmierung abhängig) Zeilen speichern. Beim Abrufen aller Daten werden sämtliche im Speicher befindliche Daten gedruckt. Für die Programmierung siehe „E-Journalspeichertype (Elektronisches Journal)"
• Der Ausdruck kann unter Umständen unterbrochen werden, wird allerdings automatisch nach ein paar Sekunden wieder fortgesetzt.

E-Journalberichtsbeispiel

ÜBERSCHREIBUNG VON BETRAGS-EINGABE-BEGRENZUNGEN

Programmierte Grenzen für Funktionen (wie maximale Höchstbetragseingabe) können durch Eingabe in der MGR-Betriebsart überschritten werden.

Verfahren

1. Stellen Sie das Funktionsschloss auf die Position MGR.
2. Nehmen Sie die Überschreibungseingabe vor.

Beispiel

In diesem Beispiel wurde die Registrierkasse so programmiert, dass keine Abzüge über 1.00 gestattet sind.

Tastenbedienung

Eingaben in

1500 3

REG-Betriebsart

250 [Θ] ...Fehler

CL

Das Funktionsschloss

auf Position MGR stellen.

250

Das Funktionsschloss zurück

auf Position REG stellen.

TL/NS

Druck

DEPT.03

*15.00

(-)

-2.50

ITEMS

10

CASH

*12.50

KORREKTUR NACH ABSCHLUSS EINER TRANSAKTION NACH ERFOLGTER BON-AUSGABE (Storno Modus)

Wenn Sie Fehlregistrierungen stornieren möchten, die nach Abschluss der Transaktion gefunden werden oder durch direkten bzw. indirekten Storno nicht korrigiert werden können, ist die folgende Methode anzuwenden:

1. Stellen Sie das Funktionsschloss mit dem Managerschlüssel (MA) auf die Position , um den Stornomodus aufzurufen.
2. Nun die auf dem Kassenbon ausgedruckte Fehlregistrierung wiederholen. (Dadurch werden sämtliche Daten der fehlerhaften Transaktion aus dem Speicher der Registrierkasse gelöscht und dann dem Transaktions-Summenspeicher für den Stornomodus zugeschlagen.)

Fehlerhafter Kassenbon

DEPT.04	*10.00
DEPT.03	*1.50
ITEMS	20
CASH	*11.50

Storno-Kassenbon

* MODE *

DEPT.04 *10.00

DEPT.03 *1.50

ITEMS 2Q

CASH *11.50

EURO-UMRECHNUNGSfunktion

• Dieser Abschnitt ist für Benutzer jener Länder bestimmt, die der Europäischen Währungsunion beitreten werden.

Ihre Registrierkasse kann gemäß der eingestellten Periode für die Einführung des EURO modifiziert werden, wobei in Ihrer Registrierkasse die einzelnen Währungen gemäß nachfolgender Tabelle behandelt werden, abhängig von der jeweiligen Zeitperiode. Grundlegend kann Ihre Registrierkasse automatisch auf die Einführung des EURO modifiziert werden, indem die im nachfolgenden beschriebene automatische EURO-Modifikationsoperation X2/Z2-Modus ausgeführt wird. Sie müssen jedoch verschiedene Optionen in Abhängigkeit von Ihren Anforderungen einstellen. Führen Sie dazu die erforderlichen Einstellungen sorgfältig durch.

So werden Währungen von Ihrer Registrierkasse behandelt

		Periode 1	Periode 2	Periode 3
		Nach der Einführung des EURO, und bevor die EURO-Bankoten und -Münzen in Umlauf gebracht werden	Nach dem die EURO-Bankoten und -Münzen in Umlauf gebracht wurden, und bevor die Landeswährung aus der Zirkulation genommen werden (gleichzeitige Verwendung von EURO und Landeswährung)	Nach dem die Landeswährung aus der Zirkulation genommen wurde
Währung	EURO	Fremdwährungs-Urechnungstaste (voreingestellter Kurs)	Inlandswährung	Inlandswährung
	Landeswährung	Inlandswährung	Fremdwährungs-Urechnungstaste (voreingestellter Kurs)
	Fremdwährung	Fremdwährungs-Urechnungstaste (manuell eingebener Kurs)	Fremdwährungs-Urechnungstaste (manuell eingebener Kurs)	Fremdwährungs-Urechnungstaste

Automatische EURO-Modifikationsoperation

Stellen Sie das Funktionsschloss zuerst auf den X2/Z2-Modus, und führen Sie danach den folgenden Vorgang aus. Bitte beachten Sie, dass Sie jede Operation nur einmal durch Einsetzen von „A=1“, „A=2“ und „A=3“ ausführen können. Falls Sie z.B. die Operation zuerst mit „A=2“ ausgeführt haben, können Sie danach nicht mehr die Operation mit „A=1“ ausführen.

A = 1 : Zutreffend für Periode 1 A = 2 : Zutreffend für Periode 2 ^*A = 3 : Zutreffend für Periode 3

Die Einzelheiten der Modifikationen für die Registrierkasse sind nachfolgend aufgeführt:

Gegenstand	A=1 (EURO-Status 1)	A=2 (EURO-Status 2)	A=3 (EURO-Status 3)
Allgemeiner Z1-Bericht	Ausgeben	Ausgeben	Ausgeben
Allgemeiner Z2-Bericht	Ausgeben	Ausgeben	Ausgeben
Gesamtsummenspeicher (GT1, GT2, GT3 und Schulungs-GT)	-	Löschen	Löschen*1
Umrechnung der voreingestalten Preise der Warengruppen/PLUs	-	Ja	Ja*1
Umrechnung der Eingabestellen-/Betragsgrenzen	-	Ja	Ja*1
Ausdrucken des Währungsumrechnungsbetrages für Gesamtbetrag und Wechselgeld	Ja	Ja	Nein
Währungsumrechnungsmethode	Division	Multiplikation	Multiplikation
Inlandswährungssymbol	-	[EURO]	[EURO]
Inlandswährungs-Dezimalpunktposition	-	2	2
Fremdwährungssymbol	[EURO]	Früheres Inlandswährungs-symbol	*-2
Fremdwährungs-Dezimalpunktposition	2	Frühere Inlandswährungs-Dezimalpunktposition	-
Rundungssystem (Dänemark/Schweden/Normal)	-	Normal	Normal*1
Auf/Abrundung der Einerstellen des Betrags	-	Nein	Nein*1
Begrenzung der unteren Eingabestelle des Postens	-	Willkürlich	Willkürlich*1
Begrenzung der unteren Eingabestelle der Zahlung	-	Willkürlich	Willkürlich*1
Differenz im Speicher vor und nach der Rundung	-	Nein	Nein*1
Rundung der Fremdwährung	Rundung (4 abrunden/5 aufrunden)	Rundung	Rundung

• Die mit „-“ markierten Posten verbleiben gleich wie in den vorhergehenden Daten.

1: Wenn Sie die Umrechnung aus dem EURO-Status 2 ausführten, verbleiben die vorhergehenden Daten unverändert. 2: Wenn Sie die Umrechnung aus dem EURO-Status 1 oder 2 ausführten, wird eine „Leerstelle“ eingegeben.

WICHTIG

• Umrechnung der voreingestellten Einzelpreise der Warengruppen und PLUs Beachten Sie, dass der für die EX-Taste voreingestellte Wechselkurs für die Umrechnung verwendet wird, und als Umrechnungsmethode „Division“ festgelegt ist. Wenn die Umrechnung erfolgt, wird die Meldung „PRICE CONVERTED“ auf dem Bericht Nr. 800 ausgedruckt.
• Nach der Ausführung des Vorganges mit „A=1“ wird der EURO als Fremdwährung unter Verwendung der Fremdwährungs-Umrechnungstaste (EX) mit dem voreingestellten Wechselkurs verwendet. Stellen Sie den EURO-Wechselkurs als den Währungsumrechnungskurs für die Fremdwährungs-Umrechnungstaste ein.
• Nach der Ausführung des Vorganges mit „A=2“ wird der EURO als Inlandswährung gehalten, wogegen die Landeswährung als Fremdwährung gehalten wird, indem die Fremdwährungs-Umrechnungstaste (EX) mit dem voreingestellten Kurs benutzt wird. Stellen Sie den EURO-Wechselkurs als den Fremdwährungskurs für die Fremdwährungs-Umrechnungstaste ein.
• Die Prozentsätze für die Tasten [%1], [%2] und [⊖] werden nicht automatisch umgerechnet. Wenn Ihre Inlandswährung auf den EURO umgestellt wird, müssen Sie diese Einstellungen ändern, damit diese auf der EURO-Währung beruhen.

Hinweis

Sie können diese Einstellungen manuell vornehmen. Für Einzelheiten über die Programmierung siehe den Abschnitt „EURO-Programmierung“.

Überprüfen des gegenwärtigen EURO-Status

Sie können den gegenwärtig an der Registrierkasse eingestellten EURO-Status überprüfen. Drehen Sie den Managerschlüssel (MA) auf die X2/Z2-Position, und führen Sie folgende Tastensequenz aus. Der gegenwärtige EURO-Status wird auf dem Kassenbon oder Journalstreifen ausgedruckt.

■ Optionale Programmierung für die Einführung des EURO

Manche Programmierungen hinsichtlich der Fremdwährungs-Umrechnungstaste (EX) können mit der im vorhergehenden Abschnitt beschriebenen Modifikationsoperation nicht automatisch geändert werden. Nach der Ausführung in jeder Periode nehmen Sie die folgende Programmierung gemäß Ihren Anforderungen vor.

Programmierung für Fremdwährungs-Umrechnungstaste (EX)

Fremdwährungs-Umrechnungskurs

Für die Periode 1 und die Periode 2 stellen Sie den EURO-Umrechnungskurs ein.

Für Einzelheiten der Programmierung siehe „Programmierung der Taste [EX]“ auf Seite 51.

Umrechnungskurs-Eingabewahl

Wenn Sie die EURO-Währung mit der Fremdwährungs-Umrechnungstaste verwenden, müssen Sie zuerst den voreingestellten Kurs anwenden. Aktivieren Sie davon den voreingestellten Kurs für die Periode 1 und die Periode 2. Für Einzelheiten der Programmierung siehe „Programmierung der Taste [EX]“ auf Seite 51.

Scheck/Kreditoperation

Für die Periode 1 und die Periode 2 aktivieren Sie die Scheck/Kreditoperation bei Bezahlung in Fremdwährung, so dass Sie Scheck- und Kreditbezahlung als EURO-Währung und Landeswährung behandeln können. Für Einzelheiten der Programmierung siehe „Einstellungen des EURO-Systems“ auf Seite 69.

Einstellung des Datums und der Uhrzeit, wann die automatische Modifikationsoperation für EURO ausgeführt werden soll

Wahl von Ausführungspflicht/Nicht-Ausführungspflicht für die Ausführung der automatischen Modifikationsoperation für EURO

Sie können das Datum und die Uhrzeit für die Ausführung der automatischen EURO-Modifikationsoperation programmieren.

Ab zehn Tage vor dem voreingestellten Datum werden die noch verbleibenden Tage am Ende des Tagesnullstellungsberichts (Z1) wie folgt ausgedrückt.

Wenn das oben genannte voreingestellte Datum und die Uhrzeit erreicht werden, und auch wenn Sie die Registrierung in dem REG/MGR-Modus beginnen, wird die Fehlermeldung „EURO CHANGE“ angezeigt. Sie können im REG/MGR-Modus keine Operation ausführen, bis Sie die automatische EURO-

Modifikationsoperation (Job-Nr. 800) im X2/Z2-Modus ausgeführt haben. Über das Programm können Sie festlegen, ob Registrierungen auch bei angezeigter Fehlermeldung im REG/MGR-Modus ausgeführt werden können.

Die Einstellung des Datums und der Uhrzeit wird nach der Ausführung der automatischen Modifikationsoperation zurückgestellt, und Sie können das Datum und die Uhrzeit für die nächste automatische Modifikationsoperation erneut programmieren.

WARTUNG DURCH DEN BEDIENER

1 Verhalten bei Stromausfall

Auch bei einem Stromausfall während der Geschäftsstunden bleiben die Speicherinhalte sowie alle registrierten Umsatzdaten erhalten.

• Wenn während des Stillstands der Registrierkasse bzw. während einer Registrierung ein Stromausfall eintritt, kehrt die Registrierkasse nach erneuter Stromzufuhr wieder in den Normalzustand zurück.
• Wenn während eines Ausdrucks ein Stromausfall auftritt, druckt die Registrierkasse „ = “ auf dem Kassenbon oder Journalstreifen aus und setzt nach erneuter Stromzufuhr den korrekten Ausdruck fort (siehe Druckbeispiel).

2 Bei Eintritt einer Druckerstörung

Wenn das Papier im Druckwerk zu Ende geht, blockiert das Druckwerk und die Fehlermeldung „KEIN PAPIER“ erscheint im Display. Danach werden keine Tasteneingaben mehr akzeptiert. Setzen Sie eine neue Papierrolle gemäß Abschnitt 5 in diesem Kapitel ein, und drücken Sie danach die CL-Taste. Danach wird das Stromausfall-Symbol ausgedruckt und der Druckvorgang fortgesetzt.

Wenn der Thermodruckkopf absteht, blockiert das Druckwerk und die Fehlermeldung „DRUCKKOPF HOCH“ erscheint im Display. Danach werden Tasteneingaben nicht mehr akzeptiert. Den Thermodruckkopf in die richtige Position bringen und die CL-Taste drücken. Danach wird das Stromausfall-Symbol ausgedruckt und die Druckfunktion fortgesetzt.

3 Handhabung des Druckers und des Thermopapiers

■ Vorsichtshinweise zur Handhabung des Druckers

• Folgende Zustände sind bei der Aufstellung der Registrierkasse zu vermeiden: staubiger oder feuchter Aufstellungsort, direkte Sonneneinstrahlung sowie Eisenpulver. (In dieser Maschine wird ein Dauermagnet und ein Elektromagnet verwendet.)
• Das Papier niemals bei anliegendem Thermodruckkopf herausziehen. Zuerst den Thermodruckkopf mit dem Freigabehebel abgeben, und dann das Papier entfernen. Die Oberfläche des Thermodruckkopfs und der Thermodruckrolle niemals mit den Fingern berühren.

■ Vorsichtshinweise zur Handhabung des Thermopapiers

• Nur das von SHARP empfohlene Papier verwenden.
• Das Thermopapier nicht auspacken, bevor es tatsächlich benutzt wird.
• Unbedingt Hitze vermeiden. Das Papier verfärbt sich bei über 70°C .
• Staubige oder feuchte Orte für die Lagerung vermeiden. Ebenso direkte Sonneneinstrahlung vermeiden.
• Der ausgedruckte Text auf dem Papier kann sich unter den folgenden Bedingungen verfärben: Aussetzung hoher Temperatur und Feuchtigkeit, Aussetzen direkter Sonneneinstrahlung, Berührung mit Klebstoff, Lackverdünner oder anderen Chemikalien, starkes Reiben (Hitzeerzeugung) und Benutzung eines Radiergummis oder Klebestreifens.
• Außerst vorsichtig mit dem Thermopapier umgehen. Wenn Sie die Daten auf dem Papier für längere Zeit aufbewahren möchten, fertigen Sie Kopien mit einem Kopierer an.

4 Austauschen der Batterien

Die Registrierkasse zeigt „BATTERIESCHWACH“ für niedrige Batteriespannung an, wenn die Batteriespannung unter einen bestimmten Pegel abgesunken ist. Der Text „KEINE BATTERIEN“ wird angezeigt, wenn die Batteriespannung extrem niedrig ist oder keine Batterien in der Registrierkasse eingesetzt sind.

Wenn diese Batteriewarnung angezeigt wird, tauschen Sie die Batterien möglichst bald aus, da die alten Batterien nur eine Lebensdauer von etwa zwei Tagen haben.

Sollte dazu die Batteriewarnung angezeigt werden, tauschen Sie die Batterien unverzüglich aus. Anderenfalls werden die programmierten Einstellungen auf ihre Vorgaben zurückgestellt und die im Speicher abgelegten

Daten gelöscht, wenn der Netzstecker aus Versehen abgezogen wird, oder wenn es zu Stromausfall kommt.

Wenn die Warnung „KEINE BATTERIEN“ in der Anzeige erscheint, betätigen Sie niemals das Funktionsschloss und befolgen Sie die untenstehenden Schritte 1 bis 6. Andernfalls werden die programmierten Einstellungen auf ihre Voreinstellungen zurückgestellt und die im Speicher abgelegten Daten gelöscht, falls das Funktionsschloss auf die Position Ⓞ gestellt bzw. das Funktionsschloss über diese Position Ⓞ gedreht wird.

Hinweis

Beachten Sie bei der Handhabung der Batterien unbedingt die auf Seite 1 aufgeführten Vorsichtsmaßnahmen.

Austauschen der Batterien:

1. Achten Sie darauf, dass die Registrierkasse an einer Netzdose angeschlossen ist.
2. Nehmen Sie die Druckwerkabdeckung ab.
3. Öffnen Sie den Batteriefachdeckel oberhalb der Papierrollenaufnahme und entfernen Sie die alten Batterien.
4. Setzen Sie drei neue Mignon-Alkalibatterien (LR6) in das Batteriefach ein. Achten Sie darauf, dass die positiven und negativen Pole in die richtigen Richtungen weisen. Wenn die Batterien richtig eingesetzt wurden, verschwindet der Text „BATTERIESCHWACH“ oder „KEINE BATTERIEN“.
5. Schließen Sie den Batteriefachdeckel.
6. Bringen Sie die Druckwerkabdeckung wieder an.

5 Einsetzen und Herausnehmen der Papierrolle

Verwenden Sie nur die von SHARP empfohlenen Papierrollen.

Die Verwendung anderer Papierrollen kann zu einem Papierstau führen, der den Ausfall der Registrierkasse zur Folge haben kann.

Papierrollen-Spezifikation

Papierbreite: 57,5 ± 0,5 mm

Max. Außendurchmesser: 80 mm

Qualität: Thermopapier

• Stellen Sie sicher, dass die Papierrolle vor der Benutzung der Registrierkasse eingesetzt wird, da es sonst zu Störungen kommen kann.

Beim Einsetzen der Rolle sorgfältig vorgehen und das Streifenende richtig abtrennen.

(Einsetzen der Papierrolle)

■ Herausnehmen der Papierrolle

Rote Streifen auf der Papierrolle weisen auf das Ende der Papierrolle hin. Die Papierrolle muss dann durch eine neue ersetzt werden. Wenn die Registrierkasse voraussichtlich längere Zeit nicht verwendet wird, die Papierrolle entfernen und an einem geeigneten Ort aufbewahren.

Vorsicht: Da die Bonabtrennvorrichtung an der Druckwerkabdeckung befestigt ist, vorsichtig verfahren, damit Sie keine Schnittverletzungen erleiden.

Wenn die Aufwickelspule nicht verwendet wird (Verwendung als Kassenbonpapier):

1. Nehmen Sie die Druckwerkabdeckung ab.
2. Heben Sie den Thermodruckwalzen-Freigabehebel an und öffnen Sie den Thermodruckwalzenarm.
3. Entfernen Sie die Papierrollhülse aus der Papierrollenaufnahme.

Hinweis

Ziehen Sie nie mit der Hand am Papierstreifen.

Wenn die Aufwickelspule verwendet wird (Verwendung als Journalstreifen):

1. Drehen Sie das Funktionsschloss bei an einer Netzsteckdose angestecktem Netzstecker auf eine andere Position als „Ⓞ".
2. Entfernen Sie die Druckwerkabdeckung.
3. Drücken Sie die ↑-Taste, um den Journalstreifen vorzuschreiben, bis sein bedruckter Teil aus dem Weg ist.
4. Schneiden Sie den Papierstreifen durch, und entnehmen Sie die Aufwickelspule.
5. Heben Sie den Thermodruckwalzen-Freigabehebel an und öffnen Sie den Thermodruckwalzenarm.
6. Nehmen Sie die Papierrollhülse aus der Papierrollenaufnahme.

Hinweis

Ziehen Sie nie mit der Hand am Papierstreifen.

1. Entfernen Sie die Außenseite der Aufwickelspule (siehe die linke Abbildung).
2. Entfernen Sie die bedruckte Journalstreifenrolle von der Aufwickelspule.

Einsetzen der Papierrolle

Vorsicht: Da die Bonabtrennvorrichtung an der Druckwerkabdeckung befestigt ist, vorsichtig verfahren, damit Sie keine Schnittverletzungen erleiden.

Einsetzen der Kassenbonrolle:

1. Drehen Sie das Funktionsschloss bei an einer Netzsteckdose angestecktem Netzstecker auf die andere Position als , Ⓞ".
2. Entfernen Sie die Druckwerkabdeckung.
3. Heben Sie den Thermodruckwalzen-Freigabehebel an und öffnen Sie den Thermodruckwalzenarm.
4. Setzen Sie die Papierrolle richtig in die Papierrollenaufnahme ein.
5. Führen Sie das Ende des Papierstreifens zwischen den Papierführungen durch.

1. Halten Sie das Papier angedrückt, und schieben Sie langsam den Thermodruckwalzenarm. Drücken Sie danach den Arm nach unten, bis er einklinkt, wie in der Abbildung dargestellt. Das Papier wird damit automatisch vorgeschoben.

Hinweis

Falls der Thermodruckwalzenarm nicht sicher festgestellt ist, erfolgt ein fehlerhafter Ausdruck. In diesem Falle öffnen Sie den Arm und schieben Sie diesen wieder, wie oben angewiesen.

1. Das überschüssige Papier, das aus dem Drucker transportiert wird, an der Kante der Innenabdeckung abtrennen und die Druckwerkabdeckung wieder aufsetzen. Drücken Sie die Taste, um sicherzustellen, dass der Papierstreifen aus der Druckwerkabdeckung heraustransportiert wird und die saubere Papieroberfläche erscheint.

■ Hinweis

Falls das Ende des Papierstreifens nicht austritt, öffnen Sie die Druckwerkabdeckung und führen Sie den Papierstreifen zwischen der Bonabtrennvorrichtung und der Papierführung der Druckwerkabdeckung ein; bringen Sie danach die Abdeckung wieder an.

Einsetzen der Journalstreifenrolle:

1. Drehen Sie das Funktionsschloss bei an einer Netzsteckdose angestecktem Netzstecker auf die andere Position als „Ⓞ“.
2. Entfernen Sie die Druckwerkabdeckung.
3. Heben Sie den Thermodruckwalzen-Freigabehebel an und öffnen Sie den Thermodruckwalzenarm.
4. Setzen Sie die Papierrolle richtig in die Papierrollenaufnahme ein.
5. Führen Sie das Ende des Papierstreifens zwischen den Papierführungen durch.
6. Halten Sie das Papier angedrückt, und schieben Sie langsam den Thermodruckwalzenarm. Drücken Sie danach den Arm nach unten, bis er einklinkt, wie in der Abbildung dargestellt. Das Papier wird damit automatisch vorgeschoben.

■ Hinweis

Falls der Thermodruckwalzenarm nicht sicher festgestellt ist, erfolgt ein fehlerhafter Ausdruck. In diesem Falle öffnen Sie den Arm und schieben Sie diesen wieder, wie oben angewiesen.

1. Führen Sie das Ende des Papierstreifens in den Schlitz der Aufwickelspule ein. (Drücken Sie ggf. die ↑-Taste, um die gewünschte Streifenlänge zu erzielen.)
2. Wickeln Sie den Streifen um zwei oder drei Windungen um die Spulenachse.
3. Setzen Sie die Spule auf die Halterung, und drücken Sie die Taste, um den Papierstreifen zu straffen.
4. Bringen Sie die Druckwerkabdeckung wieder an.

Hinweis

Die Papierrolle lässt sich in den Betriebsarten OP X/Z, X1/Z1 und X2/Z2 aufwickeln, selbst wenn der Drucker auf die Ausstellung von Kassenbons programmiert wurde. Dies ist eine bequeme Funktion zum Aufwickeln von Berichten. In diesem Fall ist die Papierrolle in die Aufwickelspule einzulegen.

6 Behebung eines Papierstaus

Vorsicht: Äußerst vorsichtig mit der Bonabtrennvorrichtung verfahren, da es zu Verletzungen kommen kann. Ebenso darf der Thermodruckkopf nicht unmittelbar nach dem Ausdrucken angefasst werden, weil er noch heiß sein kann.

1. Entfernen Sie die Druckwerkabdeckung.
2. Heben Sie den Thermodruckwalzen-Freigabehebel an und öffnen Sie den Thermodruckwalzenarm.
3. Beheben Sie den Papierstau. Papierstücke gegebenenfalls aus dem Druckwerk entfernen.
4. Setzen Sie die Papierrolle wieder korrekt ein, und befolgen Sie die unter „Einsetzen der Papierrolle" aufgeführten Schritte.

7 Reinigung des Druckers (Thermodruckkopf / Sensor / Walze)

Wenn der Ausdruck dunkel wird oder verblasst, haftet wahrscheinlich Papierstaub an Thermodruckkopf, Sensor und/oder Walze an. Diese Teile wie folgt reinigen:

Vorsicht:

• Den Thermodruckkopf niemals mit einem Werkzeug oder mit harten Gegenständen berühren, da er dadurch beschädigt werden kann.
• Da die Bonabtrennvorrichtung am Druckwerk befestigt ist, vorsichtig verfahren, damit Sie keine Schnittverletzungen erleiden.

1. Drehen Sie das Funktionsschloss auf die Position „ Ⓞ "
2. Entfernen Sie die Druckwerkabdeckung.
3. Heben Sie den Thermodruckwalzen-Freigabehebel an und öffnen Sie den Thermodruckwalzenarm.
4. Entfernen Sie die Papierrolle (siehe den Abschnitt „Herausnehmen der Papierrolle").
5. Reinigen Sie den Thermodruckkopf, die Walze und den Sensor mit einem Wattestäbchen oder einem in Alkohol getränkten weichen Tuch.
6. Setzen Sie die Papierrolle wieder korrekt ein, wie es unter „Einsetzen der Papierrolle“ beschrieben ist.

8 Entfernen des Schubladeneinsatzes und der Schublade

Der Schubladeneinsatz kann aus der Registrierkasse entfernt werden. Nach Geschäftsschluss soll der Schubladeneinsatz entfernt werden, um Diebstahl vorzubeugen. Die Schublade danach offen lassen. Das Münzfach für 8 Einheiten kann ebenfalls herausgenommen werden. Um die Schublade abzunehmen, zuerst den Schubladeneinsatz entfernen und danach die Schublade nach vorne ziehen und hochklappen, um sie zu entfernen.

9 Öffnen der Schublade von Hand

Die Schublade öffnet sich normalerweise automatisch. Falls es jedoch zu Stromausfall kommt oder die Registrierkasse eine Störung aufweist, den an der Unterseite der Registrierkasse angebrachten Hebel in Pfeilrichtung schieben (siehe linke Abbildung). Die Schublade kann nicht geöffnet werden, wenn sie mit dem Schubladenschlüssel abgeschlossen wurde.

10 Bevor Sie den Kundendiensttechniker anfordern

Die in der linken Spalte der nachfolgenden Tabelle aufgeführten „Fehlermerkmale“ sind nicht unbedingt auf Störungen der Registrierkasse zurückzuführen. Überprüfen Sie daher vor Anforderung des Kundendiensttechnikers, ob ein Fehler der in der rechten Spalte aufgeführten Fehlerursachen (Überprüfung) bei Ihnen vorliegt.

Fehlermerkmale	Überprüfung
(1) Das Display zeigt Symbole an, die keinen Sinn machen.	·Wurde die Maschine richtig initialisiert, wie es unter „VOR DER REGISTRIERUNG" auf Seite 8 beschreiben ist?(Beachten Sie, dass durch die Initialisierung alle im Speicher abge-speicherten Daten und programmierten Einstellungen gelöscht werden.)
(2) Das Display wird nicht beleucht, obwohl das Funktionsschloss auf einer anderen Position stehen als „Ø".	·Wird die Netzdose mit Strom versorgt? ·Ist der Netzstecker herausgezogen oder nur locker an die Steckdose angeschlossen?
(3) Das Display leuchtet auf, eine Registriierung ist jedoch nicht möglich.	·Wurd er der Registrierkasse ein Bedienercode zugewiesen? ·Steh das Funktionsschloss richtig in der „REG“-Position?
(4) Es wird kein Kassenbon ausgedruckt.	·Ist die Papierrolle richtig eingesetzt? ·Besteht ein Papierstau? ·Ist die Kassenbonausgabefunktion deaktiviert? ·Ist der Thermodruckwalzenarm sicher festgestellt?
(5) Der Journalstreifen wird nicht aufgewickelt.	·Ist die Aufnahmespule richtig in die Halterung eingesetzt? ·Liegt ein Papierstau vor?
(6) Der Druck ist feHLerhaft.	·Ist der Thermodruckwalzenarm sicher festgestellt? Öffnen Sie den Thermodruckwalzenarm und schließen Sie diesen wieder, umihn festzustellen. ·Ist die Papierrolle richtig eingesetzt? ·Ist der Thermodruckkopf/Sensor/Walze sauber?
(7) Der Ausdruck wird unterbrochen.	·In der Anzeige erscheidt „→→→→“. Der Ausdruck wird automatisch nach ein paar Sekunden fortgesetzt.

■ Liste der Fehlermeldungen

Wenn eine der folgenden Fehlermeldungen angezeigt wird, die CL-Taste betätigen und zur Fehlerbehebung den entsprechenden Bedienschritt durchführen.

Fehlermeldung	Fehlerstatus	Bedienschritt
EINGABEFEHL.	Registrierfehler	Korrekte Tastenbetätigung ausführren.
FEHLBEDIEN.	Bedienungsfehler	Korrekte Tastenbetätigung ausführren.
KEIN RECORD	Eingabe eines undefinierten Codes	Einen korrekten Code eingeben.
SPEICHER VOLL	Voller Speicher (bei Programmierung der AUTO-Taste)	Die AUTO-Taste innerhalb von 25 Tasteneingaben programmieren.
ZWS-ZWANG	Zwangsweise Betätigung der#/TM/ST-Taste für direkten Abschluss	Die#/TM/ST-Taste betätigten und den Vorgang fortsetzen.
ZAHLG.EING.	Zwangsweise Zahlgeleingabe	Eine Zahlgeleingabe durchführren.
ANGEMELDET?	Keine Eingabe eines Bedienercodes	Einen Bedienercode eingeben.
OVER LIMIT.	Überlauf-Begrenzungsfehler	Die Registriierung innerhalb der Eingabebegrenzung durchführren.
OFFENER PREIS?	Die offene Preiseingabe ist gesPERTt.	Eine Festpreiseingabe durchführren.
EINZELPREIS?	Die Festpreiseingabe ist gesPERTt.	Eine offene Preiseingabe durchführren.
K.DIREKLABS.	Der Direktabschluss ist gesperrt.	Eine Zahlgeleingabe durchführren.
PUFFER VOLL	Zwischensummenstorno ist unzulässig.	Die Transaktion abschieden und die tatsächche Eingabe im Modus korrigeren.
DRUCKOPF HOCH	Der Thermodruckkopf-Freigabehebel ist angehoben.	Den Thermodruckkopf-Freigabehebel fest verriegeln.
KEIN PAPIER	Die Kassenbon- oder Journalstreifenrolle ist nicht eingesetzt oder leer.	Eine Kassenbon- und/oder Journalstreifenrolle einsetzen.
EUROWECHSEL	Die EURO-Modifikation muss durchgeführt werden.	Die EURO-Modification (Job-Code 800) durchführren.

TECHNISCHE DATEN

Modell:	XE-A203
Außenabmessungen:	355 (B) x 430 (T) x 312 (H) mm
Gewicht:	11 kg
Stromversorgung:	Offizielle (örtliche) Netzspannung und Frequenz
Leistungsaufnahme:	Bereitschaft:	11,5 W (wenn die offizielle Netzspannung 220 bis 230 V ist)
		11,4 W (wenn die offizielle Netzspannung 230 bis 240 V ist)
	Betrieb:	41,4 W (wenn die offizielle Netzspannung 220 bis 230 V ist)
		41,8 W (wenn die offizielle Netzspannung 230 bis 240 V ist)
Betriebstemperatur:	0 bis 40°C
Bestückung:	LSI (CPU) usw.
Anzeige (Display):
Bedieneranzeige:	LCD-Punktmatrix-Anzeige (16 Positionen und 2 Zeilen)
Kundenanzeige:	7-Segment-Anzeige (7 Positionen)
Drucker:
Drucksystem:	1-Station-Thermodrucker
Druckgeschwindigkeit:	ca. 12 Zeilen/Sekunde
Druckkapazität:	Je 24 Stellen für Kassenbon/Journalstreifen
Weitere Funktionen:	• Ausdruck graphisches Logo
	• Logotextdruckfunktion
	• Bonusgabe-Ein/Aus-Schaltfunktion
	• Komprimierter Journaldruck
Papierrolle:	Breite: 57,5 ± 0,5 mm
	Max. Durchmesser: 80 mm
	Qualität: Hochempfindliches Thermopapier (0,06 bis 0,08 mm dick)
Geldschublade:	5 Fächer für Banknoten und 8 Münzfächer
Zubehör:	Managerschlüssel	2
	Bedienerschlüssel	2
	Schubladenschlüssel	2
	Papierrolle	1
	Aufwickelspule	1
	Bedienungsanleitung mit Schnellstartanleitung	1 Kopie
	Blatt mit Vorsichtshinweisen zur Initialisierung	1 Kopie
	Blatt mit Vorsichtshinweisen zu den Batterien	1 Kopie
	Blatt mit Hinweisen zur Schnellstartanleitung	1 Kopie

• Änderungen der technischen Daten und des Designs im Sinne ständiger Produktverbesserung ohne Vorankündigung vorbehalten.

Verwenden Sie diese Etiketten für die Warengruppentasten. Schreiben Sie die Warengruppenbezeichnungen auf die Etiketten und bringen Sie diese auf die Warengruppentasten an, nachdem Sie die durchsichtigen Tastenabdeckungen abgenommen haben. (Bitte kopieren Sie diese Seite.)

Beispiel:

Achtung: Ihr Produkt trägt dieses Symbol. Es besagt, dass Elektro- und Elektronikgeräte nicht mit dem Haushaltsmüll entsorgt, sondern einem getrennten Rücknahmesystem zugeführt werden sollen.

A. Entsorgungsinformationen für Benutzer aus Privathaushalten

1. In der Europäischen Union

Achtung: Werfen Sie dieses Gerät zur Entsorgung nicht in den normalen Hausmüll!

Gemäß einer neuen EU-Richtlinie, die die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektro- und Elektronikgeräten vorschreibt, müssen elektrische und elektronische Altgeräte getrennt entsorgt werden.

Nach der Einführung der Richtlinie in den EU-Mitgliedstaaten können Privathaushalte ihre gebrauchten Elektro- und Elektronikgeräte nun kostenlos an ausgewiesenen Rücknahmestellen abgeben*.

In einigen Ländern* können Sie Altgeräte u.U. auch kostenlos bei Ihrem Fachhändler abgeben, wenn Sie ein vergleichbares neues Gerät kaufen. *) Weitere Einzelheiten erhalten Sie von Ihrer Gemeindeverwaltung.

Wenn Ihre gebrauchten Elektro- und Elektronikgeräte Batterien oder Akkus enthalten, sollten diese vorher entnommen und gemäß den örtlich geltenden Regelungen getrennt entsorgt werden.

Durch die ordnungsgemäße Entsorgung tragen Sie dazu bei, dass Altgeräte angemessen gesammelt, behandelt und verwertet werden. Dies verhindert mögliche schädliche Auswirkungen auf Umwelt und Gesundheit durch eine unsachgemäße Entsorgung.

2. In anderen Ländern außerhalb der EU

Bitte erkundigen Sie sich bei Ihrer Gemeindeverwaltung nach dem ordnungsgemäßen Verfahren zur Entsorgung dieses Geräts.

Für die Schweiz: Gebrauchte Elektro- und Elektronikgeräte können kostenlos beim Händler abgegeben werden, auch wenn Sie kein neues Produkt kaufen. Weitere Rücknahmesysteme finden Sie auf der Homepage von www.swico.ch oder www.sens.ch.

B. Entsorgungsinformationen für gewerbliche Nutzer

1. In der Europäischen Union

Wenn Sie dieses Produkt für gewerbliche Zwecke genutzt haben und nun entsorgen möchten:

Bitte wenden Sie sich an Ihren SHARP Fachhändler, der Sie über die Rücknahme des Produkts informieren kann. Möglicherweise müssen Sie die Kosten für die Rücknahme und Verwertung tragen. Kleine Produkte (und keine Mengen) können möglicherweise bei Ihrer örtlichen Rücknahmestelle abgegeben werden.

Für Spanien: Bitte wenden Sie sich an das vorhandene Rücknahmesystem oder Ihre Gemeindeverwaltung, wenn Sie Fragen zur Rücknahme Ihrer Altgeräte haben.

2. In anderen Ländern außerhalb der EU

Bitte erkundigen Sie sich bei Ihrer Gemeindeverwaltung nach dem ordnungsgemäßen Verfahren zur Entsorgung dieses Geräts.

HINWEIS

EINFÜHRUNG

1250 622

∞

2 PLU/SUB

∞

600 824

%1

∞

1 PLU/SUB

28

∞

250 RF 622

∞

TL/NS

TECHNISCHE DATEN 88

Teil 1 LEITFADEN FÜR DEN SCHNELLSTART

SCHRITT 1 TEILE UND FUNKTIONEN

1 Außenbereich

Vorderansicht

2 Drucker

5 Korrektur von Fehlern, die nicht direkt oder indirekt annulliert werden können

Das Gerät wird durch eine Batterie gestützt. Um die Batterie sicher und umweltschonend zu entsorgen, beachten Sie bitte folgende Punkte:

• Bringen Sie die leere Batterie zu Ihrer örtlichen Mülldeponie, zum Händler oder zum Kundenservice-Zentrum zur Entsorgung.
• Werfen Sie die leere Batterie niemals ins Feuer, ins Wasser oder in den Hausmüll.

Sonninstraße 3, D-20097 Hamburg

SHARP CORPORATION
