BEDIENUNGSANLEITUNG BRV 900 NILFISK

Bedienungsanleitung Originalbetriebsanleitung

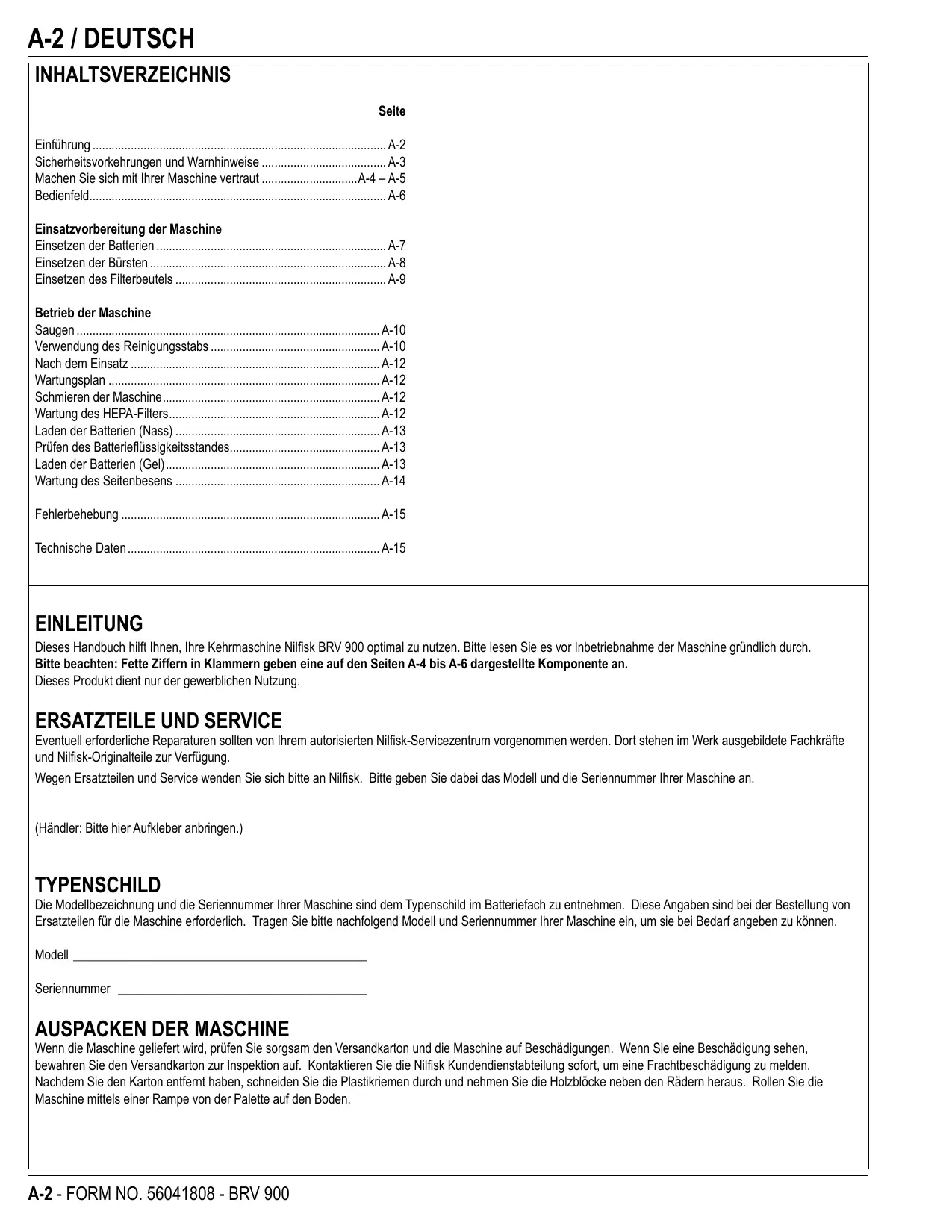

Einführung A-2
Sicherheitsvorkehrungen und Warnhinweise A-3
Machen Sie sich mit Ihrer Maschine vertraut .A-4-A-5
Bedienfeld. A-6

Einsatzvorbereitung der Maschine

Einsetzen der Batterien A-7
Einsetzen der Bürsten A-8
Einsetzen des Filterbeutels A-9

Betrieb der Maschine

Saugen A-10
Verwendung des Reinigungsstabs A-10
Nach dem Einsatz A-12
Wartungsplan A-12
Schmieren der Maschine. A-12
Wartung des HEPA-Filters.. A-12
Laden der Batterien (Nass) A-13
Prüfen des Batterieflüssigkeitsstandes. A-13
Laden der Batterien (Gel) .A-13
Wartung des Seitenbesens A-14

Fehlerbehebung A-15

Technische Daten. A-15

EINLEITUNG

Dieses Handbuch hift Ihnen, ihre Kehrmschine Nifisk BRV 900 optimal zu nutzen.itte lessen Sie es vor Inbetriebnahme der Maschine grundlich durch.

Bitte beachten: Fette Ziffern in Klammern geben eine auf den Seiten A-4 bis A-6 dargestelte Komponente an.

Dieses Produkt dient nur der gewerblichen Nutzung.

ERSATZTEILE UNDSERVICE

Eventuell erforderliche Reparaturen sollen von Ihrem autorisierten Nilfisk-Servicezentrum vorgenommen werden. Dort stehen im Werk ausgebildete Fachkräfte und Nilfisk-Originalteile zur Verflugung.

Wegen Ersatzteilen und Service wenden Sie sichitte an Nilfisk.itte geben Sie damit das Modell und die Seriennummer ihrer Maschine an.

(Handler: Bitte hier Aufkleber anbringen.)

TYPENSCHILD

Die Modellbezeichnung und die Seriennummer ihrer Maschine sind dem Typenschild im Batteriefach zu entnahmen. Diese Angaben sind bei der Bestellung von Ersatzteilen für die Maschine erforderlich. Tragen Sieitte nachfolgend Modell und Seriennummer ihrer Maschine ein, um sie bei Bedarf angegeben zu konnen.

Modell

Seriennummer

AUSPACKEN DER MASCHINE

Wenn die Maschine geliefert wird, prufen Sie sorgsam den Versandkarton und die Maschine auf Beschädigungen. Wenn Sie eine Beschädigung sehen, bewahren Sie den Versandkarton zur Inspektion auf. Kontaktieren Sie die Nilfisk Kundendienstabteilung sofort, um eine Frachtbeschädigung zu melden.

Nach dem Sie den Karton entfern haben, schneiden Sie die Plastikriemen durch und erhmen Sie die Holzblöcke herein den Rädern heraus. Rollen Sie die Maschine mittels einer Rampe von der Palette auf den Boden.

SICHERHEITS- UND WARNHINWEISE

SYMBOL

Nilfisk verwendet die unterstehenden Symbole, um auf eventuelle Gefahrensitionen hinzuweisen.itte lessen Sie diese Informationen sorgfaltig durch, und treffen Sie die erforderlichen Maßnahmen zum Schutz von Personen und Objekten.

ACHTUNG!

Dieses Symbol warnt vor einer unmittelbaren Gefahr schwerer Verletzungen mit möglicher Todesfolge.

WARNING!

Macht auf eine Situation aufmerksam, in der ein hohes Verletzungsrisiko besteht.

VORSICHT!

Macht auf eine Situation aufmerksam, in der ein Risiko leichter Verletzungen sowie die Gefahr von Sachschäden bestehen.

Vor Inbetriebnahme der Maschine sind sümttliche Anweisungen sorgfällig durchzULEnen.

ALLGEMEINE SICHERHEITSANWEISUNGEN

Durch diese spezifischen Vorsichts- und Warnhinweise werden Sie auf Situationen hingewiesen, in denen die Gefahr von Personen- bzw. Sachschäden besteht.

WARNING!

• These Maschine darf nur von qualifizierten und hierzu berechtigten Personen bedient werden.
• Wenn sich die gefüllte Maschine auf Rampen oder Steigungen befindet, sind plötzliche Stopps zu vermeiden. Vermeiden Sie plötzliches, scharfes Wenden. Bergabfahren nur mit niedriger Geschwindigkeit. Auf Rampen darf ledigious beim Aufwärfsfahrenereinigt werden.
• Halten Sie Funken, offenes Feuer und rauchende Stoffe von den Batterien fern. Während des Normalbetriebs werden explosive Gase frei gesetzt
  Beim Laden der Batterien entsteht hochexplosiver gasforniger Wasserstoff. Laden Sie die Batterien nur in gut belufteten Bereichen welt enternt von offenem Feuer. Beim Aufladen der Batterien ist das Rauchen verboten.
• Legen Sie jeglichen Schmuck ab, wenn Sie in der Höhe von elektrischen Komponenten arbeiten.
  Schalten Sie den Schlüsselschalter aus (O), und klemmen Sie die Batterien ab, bevor Sie an den elektrischen Komponenten Wartungsarbeitena ausfuhren.
• Arbeiten Sie niemals unter einer Maschine, ohne diese mit Sicherheitsblöcken oder -ständern abzustützen.
• Verwenden Sie keine brennbaren Reinigungsmittel, erhnen Sie die Maschine nicht über oder nahe solchen Stoffen in Betrieb, und benutzen Sie die Maschine nicht in Bereichen, in denen brennbare Flüssigkeiten gelagert werden.
  Reinigen Sie diese Maschine nicht mit einem Druckreiniger.
  These Maschine darl nact auf Rampen und Steigungen mit einer Steigung von mehr als 2 Prozent gefahren werden.
  Benutzen Sie die Bürsten nur mit dem mitgelieferten Zubehör oder wie im Handbuch beschrieben ist. Die Verwendung anderer Bürsten kann die Sicherheit beeinträchtigen.

VORSICHT!

These Maschine ist nicht zum Einsatz auf öffentlichen Wegen und Straßen zugelassen.
These Maschine ist nicht zur Beseitigung gesundheitsgefahrder Stäube geeignet.
Sorgen Sie beim Einsatz dieser Maschine davon, dass andere Personen, insbesondere Kinder, nicht gefahrdet werden.
- Lesen Sie vor Wartungsarbeiten alle diesbezüglich Anweisungen sorgfältig durch.
Lassen Sie die Maschine nicht unbeaufsichtigt stehen, ohne vorher den Schlüsselschalter (O) auszuschalten und den Schlüssel zu entfern.
Schalten Sie den Schlüsselschalter aus (O) und ziehen Sie den Schlüssel ab, bevor Sie die Bürsten austauschen und eine Wartungsluke öffnen.
- Treffen Sie geeignete Maßnahmen, um zu verhindern, dass sich ihre Haare, Schmuckgegenstände oder lose Kleidungsstücke in angetriebenen Teilen der Maschine verfangen.
Vor der Verschrottung der Maschine sind die Batterien auszubauen. Batterien müssen den geltenden Umweltvorschriften entsprechend entsorgt werden.
- Nicht für Oberflächen mit einem Neigungsgrad geeignet, der die Markierung auf der Maschine überschreitet.
Vor Inbetriebnahme der Maschine messen alle Turen und Abdeckungen an die Stellen platziert werden wie im Handbuch beschrieben.
Um zusätzliche Informationen über Warnhinweise für bestimmte Batterieladegeräte zu erhalten, schlagen Sie im OEM-Produkthandbuch für Ladegeräte nach.
- Diese Maschine ist nur für den Einsatz im Innbereich geeignet.
- Diese Maschine sollte nur im Innenbereich gelagert werden.

DIESE ANLEITUNG BITTE AUFBEWAHREN

MACHEN SIE SICH MIT IHRER MASCHINE VERTRAUT

Beim Lesen dieser Betriebsanleitung werden Ihnen hin und wieder fertigdruckte Zahlen oder Buchstaben in Klammern begegen - beispielsweise: (2). Diese Zahlen beziehen sich, sofern nichts andere vermerkt ist, auf eine auf dieser Seite dargestelte Komponente.itte schlagen Sie gegebenenfalls diese Seite auf um sich über die Einbaulage von im Text erwahnten Komponenten zu informieren. BITTE BEAHTEN: Siehe Wartungshandbuch fur detailierte Erlauterungen zu jedem auf den nachsten 3 Seiten abgebildeten Teil.

1 Fahrersitz
2 Fahrpedal Richtung/Geschwindigkeit
3 Antriebsrad
4 Sicherung Fahrnantrieb (70 A)
5 Sicherung Steuerung (10 A)
6 Nothalt
7 Betriebsstundenzahler (optional)
8 Automatsicherung Seitenbesen (5 A)
9 Sauggehause
10 Batteriefach (unter dem Fahrsitz)

11 Anheben/Absenkend des Sauggehäuses
12 Höhenregulierungsknopf des Seitenbesens
13 Hinterrad
14 Einstellknopf für den Fahrsitz
15 Vordere Abstandrolle
16 Montageanschluss rechter Seitenbesen
17 Reinigungsstab
18 Kontrollhebel für Reinigungssstab
19 Ablage fur Ersatzbeutel (hinter dem Sitz)
20 Auslöseriegel Seitenbesen

MACHEN SIE SICH MIT IHRER MASCHINE VERTRAUT

22 Knopf zur Lenksäulenverstellung
23 Bedienfeld
24 Wartungsluke zum Batterieladegerät
25 Batterieladegerät (optional)
26 Batterieanschluss
27 Stutzstange des Fahrsitzes
28 Wartungsklappe HEPA-Filter
29 Schaumfilter des Saugmotors
30 Wartungsklappe Filterbeutel
31 Filterbeutel

BEDIENFELD

A Schlüsselschalter
B Batterieanzeige
C Schalter Flüstermodus
D Anzeige für Flüstermodus
E Hupe
F Schalter Reinigungsstab
G Anzeige für Schalter Reinigungssstab
H Anzeige für Staubbeutel voll
I Fehleranzeige

BATTERIEN

Wenn ihre Maschine mit bereits eingebauten Batterien gefelert wird, beachten Sie Folgendes:

• Prufen Sie, ob die Batterien an der Maschine angeschlossen sind (26).
  Drehen Sie den Schlüsselschalter (A) auf ON (EIN), und überprüfen Sie die Batterieanzeige (B). Wenn das grüne Licht leuchtet, sind die Batterien aufgeladen. Wenn das grüne Licht auf OFF (AUS) steht, sind die Batterien vor Gebrauch zu laden. Siehe Kapitel „Aufladen der Batterien".
  WICHTIG: WENN IHRE MASCHINE EIN INTEGRIERTES LADEGERAT BESITZT, LESEN SIE DAZU DAS OEM-PRODUKTHANDBUCH IN BEZUG AUF DAS EINSTELLLEN DES LADEGERATS JE NACH BATTERIETYP.

Die aktuellen Lade-Algorithmmen für das Ladegerät siehe TSBUS2008-984.

Wenn ihre Maschine ohne Batterien gefelwert wird, beachten Sie Folgendes:

• Lassen Sie sich von Ihr hem Nilfisk-Händler die geeigneten Batterien empfehlen.
  Bauen Sie die Batterien nach folgender Anweisung ein:
  Bauen Sie NICHT zwei 12-Volt-Batterien in die Maschine ein. Dies beeintrachtigt die Stabilität der Maschine.
  WICHTIG: WENN IHRE MASCHINE EIN INTEGRIERTES LADEGERAT BESITZT, LESEN SIE DAZU DAS OEM-PRODUKTHANDBUCH IN BEZUG AUF DAS EINSTELLLEN DES LADEGERATS JE NACH BATTERIETYP.

Die aktuellen Lade-Algorithmmen für das Ladegerät siehe TSBUS2008-984.

INSTALLATION DER BATTERIEN

WARNING!

Bei der Arbeit an Batterien ist außerste Vorsicht geboten. Die Schwefelsäure in den Batterien kann bei Berührung der Haut oder der Augen erhebliche Verletzungen verursachen. Durch die Öffnungen in den Batteriezellenkappen entweicht explosiver, gasförmiger Wasserstoff aus dem Inneren der Batterien. Dieses Gas kann sich durch einen elektrischen Lichtbogen, einen Funken oder eine offene Flamme entzünden. Bauen Sie keine Bleibatterien in einen versiegelten Behälter oder in ein Gehäuse ein. Durch Überladen entstandenes Wasserstoffgas muss eine Möglichkeit zur Verflüchtigung haben.

Bitte treffen Sie vor bzw. bei der Arbeit an den Batterien folgende Sicherheitsvorkehrungen:

• Legen Sie jeglichen Schmuck ab.
• Rauchen Sie nicht.
• Setzen Sie eine Schutzbrille auf und legen Sie Gummihandschuhe und eine Gummischürze an.
• Sorgen Sie für eine gute Belüftung des Arbeitsbereiches.
• Achten Sie darauf, dass Werkzeuge nie mehr als eine Batterieklemme möglichst berühren.
• Klemmen Sie IMMER zuerst das negative Erdungskabel ab, wenn Sie die Batterien auswechseln, um Funken zu vermeiden.
• Schließen Sie IMMER das negative Erdungskabel als letztes an, wenn die Batterien eingebaut werden.

VORSICHT!

An den elektrischen Komponenten dieser Maschine konnen erhebliche Schäden entstehen, wenn die Batterien nicht ordnungsgemäß eingebaut und angeschlossen werden. Nilfisk, ein qualifizierter Elektriker oder der Batterie-Hersteller sollen die Batterien einbauen.

1 Schalten Sie den Schlüsselschalter (A) auf Aus (O), und entfern den Sie den Schlüssel. Öffnen Sie dann die Abdeckung des Batteriefaches (10) und stellen Sie die Stützstange (27) ein.
2 Mit Hilfe von (2) Personen und einem passenden Hubriemen haben Sie die Batterien vorsichtig genau wie abgebildet in das Becken des Batteriefaches. Weitere Informationen finden Sie im Batteriekabelplan - Abziehbild 56601416.
3 Siehe Abb. 1. Installieren Sie die Batteriekabel wie abgebildet, undziehen Sie die Mutter an den Batterieklemmen fest.
4 Installieren Sie die Batteriemanschetten, und befestigen Sie diese mit Hilfe der mitgelieferten Bänder sorgfältig an den Batteriekabeln.
5 Schließen Sie den Anschluss des Batteriesatzes am Anschluss der Maschine (26) an, und schließen Sie die Abdeckung des Batteriefaches.

VORSICHT!

Bitte lesen Sie das Handbuch TSBUS2008-984 oder besuchen Sie http://www.nilfisk-advance.com, bevor Sie die Batterien auswechseln.

ABBILDUNG 1

420A/H - 20HR - RATE

EINSETZEN DER BÜRSTEN

VORSICHT!

Schalten Sie den Schlüsselschalter aus (O) undziehen Sie den Schlussel ab,bevor Sie die Bürsten austauschen und eine Wartungsklappe offen.

1 Achten Sie darauf, dass das Sauggehause auf ANHEBEN staat. Achten Sie darauf, dass der Hauptschalter (A) ausgeschelt ist (O).

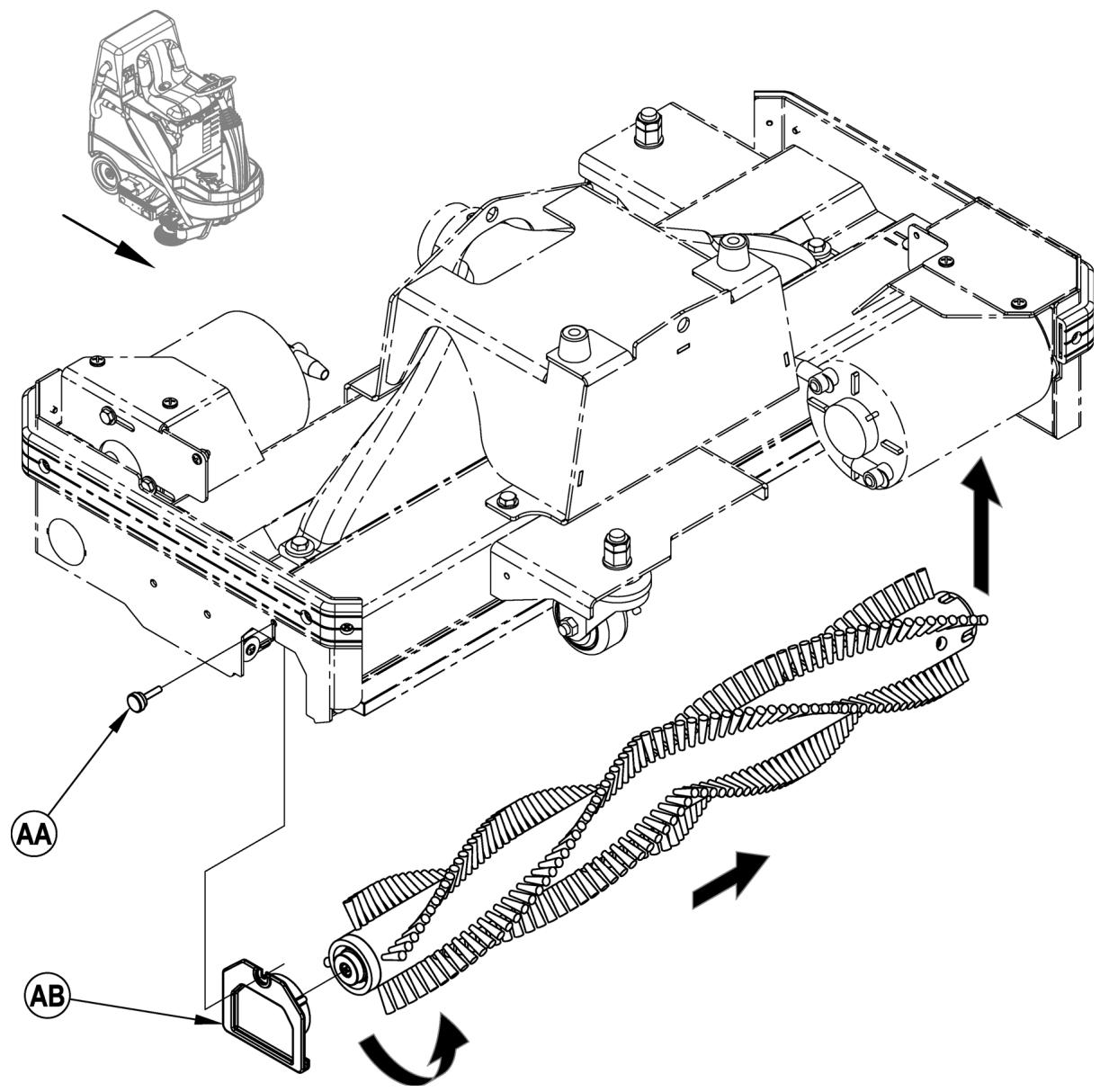

2 Siehe Abbildung 2. Losen Sie beide Befestigungsschrauben (AA), schieben Sie die Leitradeinheit (AB) nach unten und vom Sauggehause und den Bürsten weg.
3 Schieben Sie die Bürste in das Gehäuse, haben Sie sie leicht an, und drücken Sie sie bei gleichzeitiger Drehbewegung an, bis sie einrastet. Installieren Sie die Leitradeinheiten (AB) und Befestigungsschrauben (AA) erneut.

ABBILDUNG 2

EINSETZEN DES FILTERBEUTELS

1 Drehen Sie den Knopf an der Filterbeutel-Wartungsklappe (30) eine halbe Drehung gegen den Uhrzeigersinn und öffnen Sie die Klappe.
2 Siehe Abbildung 3. Schwingen Sie die Filtermanschette (AC) auf, die von einem Magnet (AD) geschlossen gehalten wird.

Setzen Sie entweder einen Stofffilterbeutel oder einen (einalm verwendbaren) Papierfilterbeutel ein.

3 Erweitern Sie den Filter, indem Sie die Falten ausrichten.
4 Halten Sie das quadratische Kartonstück das Filters fest und schiben Sie den Filter auf die Manschette.
5 Schwingen Sie die Filtermanschette in die geschlossene Position, indem Sie die Gummidichtigung des Filterbeutels auf das Ansaugrohr drucken. Der Beutel ruht auf der Beutel-Stutzplatte.
6 Schlieien Sie die Filterbeutel-Wartungsklappe und Klemmen Sie den Filter nicht zwischen der Klappe und dem Gehäuse ein.

ABBILDUNG 3

BETRIEB DER MASCHINE

WARNING!

Überzeugen Sie sich davon, dass Ihnen die Bedienungselemente und deren Funktionen geläufig sind.

Auf Rampen oder an Steigungen sind mit beladener Maschine abrupte Stopps zu vermeiden. Vermeiden Sie bereits abruptescharfe Kurven. Befahren Sie abschüssige Strecken nur in geringem Tempo. Reinigen Sie nur beim Hochfahren auf die Rampe. Zum Saugen...

...befolgen Sie die Anweisungen im Abschnitt zur Einsatzvorbereitung der Maschine in thisen Handbuch.

1 Siehe Abbildung 4. Wahrend Sie auf der Maschine sitzen, stellen Sie das Lenkrad mithilfe des Knopfes zur Lenksäulenverstellung (22) auf eine für Sie bequeme Stellung ein. Wenn gewünscht, kann der Sitz eingestellt werden, indem er nach oben geklappt und mit dem Einstellknopf (14) justiert wird.
2 Stellen Sie den Hauptschalter (A) auf ON (EIN) (I). Die Leuchtanzeigen auf dem Bedienfeld leuchten auf. Achten Sie auf die Batterieanzeige (M), bevor Sie fortfahren.
3 Fahren Sie die Maschine zum Einsatzbereich, indem Sie mit dem Fuß einen gleichmäßigen Druck auf das vorder Ende des Fahrpedals (2) ausüben, um vorwärts, bzw. auf das hintere Ende, um rückwärtszufahren. Varieren Sie den Druck auf das Fußpedal, um die gewündte Geschwindigkeit zu erzielen.
4 Stellen Sie sicher, dass der zu saugende Teppichbereich vollständig trocken ist.

VORSICHT!

Versuchen Sie niemals, Wasser aufzunehmen oder einen nassen Teppich zu saugen. Diese Maschine ist nur für trockene Aufnahme geeignet.

5 Senken Sie den Seitenbesen in die Betriebsstellung. Dies erfolgt durch ein Herunterträcken des Auslöseriegels des Seitenbesens (20) bei gleichzeitigem Anheiten der Außenkante des Seitenbesens (siehe Aufkleber oben auf dem Seitenbesen) und anschließendem Absetzen des Seitenbesens. Sobald sich der Seitenbesen in der Betriebsposition befindet, bewegt er sich mit dem Sauggehause auf und ab. Wenn der Seitenbesen nicht verwendent warden soll, kann er in denen in der Lagerposition gehalten werden.
6 Senken Sie das Sauggehäuse und den Seitenbesen, indem Sie den Schalter zum Anheben/Absenken des Sauggehäuses (11) verwenden. Dadurch werden die Saugmotoren eingeschaltet und die Scheuer- und Seitenbesensysteme aktiviert. Die Scheuer- und Seitenbesensysteme starten, sobald das Gaspedal (2) im Vorlauf aktiviert wird.
7 Beginnen Sie den Saugvorgang, indem Sie die Maschine bei normalem Schritttemo in gerader Linie vorwarts fahren, und lessen Sie jeder Bahn 50-75 mm (2-3 Zoll) überlappen. Stellen Sie nötigenfalls die Geschwindigkeit ihrer Maschine dem Zustand des Bodens entsprechend ein.
Die Maschine verfugt über zwei Saugmotoren, die beiden laufen konnen, um eine maximale Aufnahme zu gewährleisten. Drücken Sie den Schalter für den Flüstermodus (C), um einen der Saugmotoren abzuschalten und den Gerauschpegel der Maschine so zu reduzieren. Dadurch wird die Anzeige (D) EIN geschalte. Drücken Sie den Schalter erneut, um den zweiten Saugmotor wieder einzuschalten. Die Maschine übernimmt beim nachsten Start automatisch die letzte Einstellung (ein Saugmotor oder zwei).
9 Prufen Sie wahrend des Saugvorgangs hin und wieder, ob hinter der Maschine alle Verunreinigungen aufgenommen wurden. Überprüfen Sie gelegentlich, wie viel Schmutz sich im Filterbeutel angesammelt hat und leeren/ersetzen Sie diesen, sobald der auf der Seite des Beutels angegebene Stand erreicht wurde.
10 Wenn die Anzeige fur Staubbeutel voll (H) aufleuchtet, lauft der/laufen die Saugmotor(en)zarwar weiter, die Maschine wird aber keinen Schmutz mehr aufnehmer, falls der Filterbeutel voll ist.
11 Wenn der Benutzer den Saugvorgang beenden will oder die Anzeige fur Staubsaugerbeutel voll (H) eingeschaltet wird, verwenden Sie den Schalter zum Anheben/Absenken des Sauggehäuses (11), um die Bürstenabdeckung und den Seitenbesen per Hand anzuheiten. Dadurch werden die Scheuerbürsten, der Seitenbesen und die Saugmotoren angehalten.
12 Fahren Sie die Maschine zur vorgesehenen Schmutzentsorgungsstelle, und entfern den Sie den Filterbeutel. Entsorgen Sie den Papierfilterbeutel oder entleeren Sie den Stofffilterbeutel (je nachdem, welche Art von Beutel Sie verwenden). Setzen Sie einen neuen/leeren Filterbeutel ein undnehmen Sie anschließend den Saugvorgang wieder auf.

BITTE BEAHTEN: Stellen Sie sichere, dass die Filterbeutel-Wartungsklappe (30) und die HEPA-Filter-Wartungsklappe (28) ordnungsgemäß verschlossen sind. Andernfalls wird die Maschine an Saugleistung verlieren und die Schmutzaufnahme nicht korrekt durchführten.

Die Batterieanzeige (B) leuchtet rot auf, sobald die Batterien aufgeladen werden müssen. Daraufhin schalten sich die Bürsten- und Saugmotoren automatisch AUS und der Betrieb wird gestoptt. Hebien Sie dann per Hand das Sauggehause an. Bringen Sie die Maschine zu einer Service-Station und laden Sie die Batterien entsprechend den Anweisungen theses Handbuch im Kapitel Batterien auf.

BENUTZUNG DES REINIGUNGSSTABES

Der in der Maschine integrierte Reinigungssstab erleichtert die Reinigung hohgelegener Oberflächen und das Erreichen enger Ecken. Der Stab kann verwendet werden, ob der Benutzer auf der Maschine sitzt oder nicht. Das Sauggehause kann sich in der angehobenen oder abgesenkten Position befinden.

1 Entfermen Sie den Reinigungssstab (17) aus seiner Halterung.
2 Drehen Sie den Kontrollhebel des Reinigungssstabs (18) (im Uhrzeigersinn) auf die Stabposition.
3 Drehen Sie den Hauptschlüsselschalter (A) auf ON (EIN) und drücken den Schalter des Reinigungssstabs (F), um die Saugmotoren einzuschalten. Die Saugmotoren laufen nun ununterbrochen, bis sie durch erneutes Betätigten der Taste abgescheltet werden.
4 BITTE BEACHTEN: Wenn Sie auf der Maschine sitzen und das Gehäuse sich in der abgesenkten Position befindet, laufen die Saugmotoren kontinuierlich weiter, auch wenn der Schalter des Reinigungssstabs (F) betätig wird.

HINWEIS ZUR BEDIENUNG: Lesen Sie dazu das Wartungshandbuch, um detailierte Funktionsbeschreibungen aller Steuerungen und Informationen über optionale Programmierbarkeit zu erhalten.

ABBILDUNG 4

NACH DEM EINSATZ

1 Wenn der Saugvorgang beendet ist, haben Sie das Sauggehause per Hand an, um alle Systeme abzuschalten.fahren Sie die Maschine dann zum Service-Bereich fur die tageliche Wartung und um zu prufen, ob andere Instandhaltungsarbeiten nötig sind.
2 Entferen Sie die Bürsten, waschen sie mit warmem Wasser aus und entfernen Haare, Textil- oder Teppichfasern. Hängen Sie die Bürsten zum Trocknen auf.
3 Fuhren Sie alle nach dem unterstehenden Wartungsplan erforderlichen Wartungsarbeiten aus, bevor Sie die Maschine abstellen.

WARTUNGPLAN

Mit der strikten Einhaltung des folgenden Wartungsschemas halten Sie die Maschine in bestem Zustand. Die genannten Wartungsintervalle gelten für durchschnittliche Betriebsbedingungen. Bei Maschinen, die in besonder belastender Umgebung eingesetzt werden, können hafigere Wartungen erforderlich sein.

WARTUNGSSCHRITT	Täglich	Wöchentlich	Monatlich	Jährlich
Batterien laden	X
Prüfen/Leeren/Ersetzen des Filterbeutels	X
Prüfen/Reinigen des HEPA-Filters	X
Prüfen/Reinigen der Bürsten	X
Prüfen/Reinigen der/des Sauggebläsemotor-Schaumfilter(s)	X
Batteriezellenfullständige prüfen		X
Schmierung der Maschine			X
* Inspektion der Kohlebüürsten				X

• Bitten Sie Nilfisk, einmal jährlich oder nach 300 Betriebsstunden die Kohlebürsten des Saugeblasemotors zu überprüfen. Die Kohlebürsten des Bürstenmotors und des Antriebsmotors sind nach 500 Stunden oder einmal jährlich zu inpizieren

BITTE BEAHTEN: Weitere Einzelheiten die Wartung sowie Service-Reparaturen betreffend entnehmen Sieitte dem Service-Handbuch.

4 Stellen Sie die Maschine in einem Gebäude an einem sauberen, trockenen Ort ab. Schützen Sie sie vor Frost.
5 Drehen Sie den Hauptschalter auf (A) AUS (O), und entfern den Sie den Schlüssel.

WARTUNG DER SAUGMOTOREN

Lassen Sie die Motorkohlebürsten einmal jährlich oder nach jeweils 300 Betriebsstunden von der Nilfisk-Advance-Vertretung prüfen.

WICHTIG!

Motorschaden infolge von unterlassener Wartung der Kohlebürsten fallen nicht unter die Garantie.itte beachten Sie die Angaben bezuglich der Garantiebeschränkungen.

SCHMIERUNG DER MASCHINE

Einal monatlich ist eine geringe Menge Schmierfett in jeder Schmiernippel der Maschine zu pumpen, bis das Fett seitlich der Lager austritt. Wischen Sie

überschüssiges Schmierfett ab, um Flecken auf dem Teppich zu vermeiden.

Standorte der Schmiernippel (Fett auftragen bei) (AA):

Sauggehauserollen

Fetten Sie ein mal pro Monat die unter angezeigten Drehpunkte ein. Beste Ergebnisse erhalten Sie mit einem Silikonspray.

Lenkette
Allgemeine Drehpunkte der Seitenbürsten und des Gestänges des Sauggehäuses.
Kardangelenk der Lenkspindel
Vordere Abstandsrolle Seitenbürste

WARTUNG DER HEPA-FILTER

Die HEPA-Filter können gereinigt werden, wenn sie schmutzig sind. Wenn eine Reinigung nicht ausreicht, um den Luftstrom zu verbessern, müssen sie ausgewechselt werden.

1 Siehe Abbildung 5. Lösen Sie die beiden Schrauben (AE) und entfern Sie anschließend den Plattenfilter (AF) vom hinteren Teil der Maschine.
2 Klappen Sie die Klammern (AG) auf undziehen Sie die HEPA-Filter (AH) hersus.
3 Blasen Sie von der Hinterseite der Maschine mit Hilfe von Druckluft den Schmutz hereaus. Diese Filter dürfen nicht Nass werden!

AUFLADEN DER NASSBATTERIEN

Laden Sie die Batterien immer dann auf, wenn die Maschine benutzt wird oder wenn die Batterieanseige (B) ROT blinkt.

WARNING!

Die Batterien nicht vor dem Laden auffullen.

Die Batterien in gut belufttem Bereich aufladen.

Bei der Arbeit an den Batterien ist das Rauchen verboten.

Bitte treffen Sie vor bzw. bei der Arbeit an den Batterien folgende Sicherheitsvorkehrungen:

• Legen Sie jeglichen Schmuck ab.
• Rauchen Sie nicht.
• Setzen Sie eine Schutzbrille auf und legen Sie Gummihandschuhe und eine Gummischürze an.
• Sorgen Sie für eine gute Belüftung des Arbeitsbereiches.
• Achten Sie darauf, dass Werkzeuge nie mehr als eine Batterieklemme gleichzeitig berühren.
• Klemmen Sie IMMER zuerst das negative Erdungskabel ab, wenn Sie die Batterien auswechseln, um Funken zu vermeiden.
• Schließen Sie IMMER das negative Erdungskabel als letztes an, wenn die Batterien eingebaut werden.

Wenn ihre Maschine mit bereits integriertem Batterieladegerat gefelfert wird, beachten Sie Folgendes:

Schalten Sie den Hauptschalter (A) auf AUS. Öffnen Sie das Batteriefach (10) und die Wartungsluke des Batterieladegeräts (24), um für ausreichende Lüftung zu sorgen. Rollen Sie das Elektrokabel von der Seite des integrierten Ladegerätes ab und stecken Sie es in eine korrekt geerdete Anschlussdose. Lesen Sie dazu das OEM-Produkhandbuch für eine detaillierte Betriebsanleitung.

Wenn ihre Maschine ohne integriertes Batterieladegerat gefelwert wird, beachten Sie Folgendes:

Klemmen Sie die Batterien von der Maschine ab und schlieben Sie den Stecker des Ladegerates an den Batteriepackanschluss an (26). Richten Sie sich nach den Anweisungen am Batterieladegerat. HINWEIS ZUR BEDIENUNG: Überzeugen Sie sich, dass Sie das Ladegerät in den Anschluss einstecken, der mit den Batterien verbunden ist.

VORSICHT!

Um eine Beschädigung von Bodenflächen zu vermeiden,itte nach dem Aufladen Wasser- und Sauerrückstende von den Oberseiten der Batterien abwischen.

ÜBERPRÜFEN DES BATTERIEFLUSSIGKEITSSTANDES

Prufen Sie die Batterieflüssigkeitsstände mindestens einmal pro Woche.

Nehmen Sie nach dem Aufladen der Batterien die Beluftungskappen ab, und prufen die Flüssigkeitsstände in allen Batteriezellen. Fullen Sie destillertes oder entmineralisiertes Wasser mit einem Dosierer (in KFZ-Zubehörgeschäften erhältlich) bis zur Fülmarke (bzw. bis 10 mm über den Oberkanten der Trennwände) in die Zellen. Die Batterien dürfen NICHT überfüllt werden!

VORSICHT!

Wenn die Batterien überfüllt werden, kann Säure auf den Boden gelangen.

Ziehen Sie die Belüftungskappen fest. Waschen Sie die Oberseiten der Batterien mit einer Lösung aus doppelkohlensaurem Natron und Wasser (2 Esslöfel auf einen I Wasser) ab.

AUFLADEN VON GEL(VRLA)-BATTERIEN

Laden Sie die Batterien immer dann auf, wenn die Maschine benutzt wird oder wenn die Batterieanseige (B) ROT blinkt.

WARNING!

Die Batterien in gut belufttem Bereich aufladen.

Bei der Arbeit an den Batterien ist das Rauchen verboten.

Bitte treffen Sie vor bzw. bei der Arbeit an den Batterien folgende Sicherheitsvorkehrungen:

• Legen Sie jeglichen Schmuck ab.
• Rauchen Sie nicht.
• Setzen Sie eine Schutzbrille auf und legen Sie Gummihandschuhe und eine Gummischürze an.
• Sorgen Sie für eine gute Belüftung des Arbeitsbereiches.
• Achten Sie darauf, dass Werkzeuge nie mehr als eine Batterieklemme gleichzeitig berühren.
• Klemmen Sie IMMER zuerst das negative Erdungskabel ab, wenn Sie die Batterien auswechseln, um Funken zu vermeiden.
• Schließen Sie IMMER das negative Erdungskabel als letztes an, wenn die Batterien eingebaut werden.

VORSICHT!

Her spannungsdosierte Blei(VRLA)-Batterie wird NUR DANN eine ausgezeichnete Leistung wiedergeben und eine lange Lebensdauer haben, WENN SIE KORREKT AUFGELADEN WURDE! Ungenügende oder Überladung verkürzt die Lebensdauer und begrenzt die Leistungsfähigkeit. BEFOLGEN SIE DIE LADEANWEISUNGEN GANZ GENAU! VERSUCHEN SIE DIESE BATTERIE NICHT ZU ÖFFNEN! Wenn man eine VRLA-Batterie öffnet, verliert sie ihren Druck und die Pole werden mit Sauerstoff kontaminiert. DIE GARANTIE WIRD UNGÜLTIG, WENN DIE BATTERIE GEÖFFNET WIRD.

Wenn ihre Maschine mit bereits integriertem Batterieladegerät gefelfert wird, beachten Sie Folgendes:

Schalten Sie den Hauptschalter (A) auf AUS. Öffnen Sie das Batteriefach (10) und die Wartungsluke des Batterieladegeräts (24), um für ausreichende Lüftung zu sorgen. Rollen Sie das Elektrokabel von der Seite des integrierten Ladegerätes ab und stecken Sie es in eine korrekt geerdete Anschlussdose. Lesen Sie dazu das OEM-Produkhandbuch für eine detailierte Betriebsanleitung.

Wenn ihre Maschine ohne integriertes Batterieladegerat gefelwert wird, beachten Sie Folgendes:

Klemmen Sie die Batterien von der Maschine ab und schlieben Sie den Stecker des Ladegerates an den Batteriepackanschluss an (26). Richten Sie sich nach den Anweisungen am Batterieladegerat. HINWEIS ZUR BEDIENUNG: Überzeugen Sie sich, dass Sie das Ladegerät in den Anschluss einstecken, der mit den Batterien verbunden ist.

WICHTIG: Sie müssen ein geeignetes Ladegerät für den Gebrauch von Gelzell-Batterien besitzen. Verwenden Sie nur "spannungsdosierte" oder "spannungsbegrenzte" Ladegerät. Standard-Konstantstrom- oder Axialstrom-Ladegeräte DURFEN NICT verwendet warden. Empfehlenswert ist ein Ladegerät mit Temperatursensor, da manuelle Anpassungen niemals akkurat sind und jeder VRLA-Batterie beschädigen.

WARTUNG DES SEITENBESENS

Der Seitenbesen entfert Schmutz und Ablagerungen von den Wänden oder Bordsteinen und bringt hinn in den Bereich der Hauptbürsten. Passen Sie den Seitenbesen so an, dass die Borsten den Boden im Bereich von 10 Uhr (AA) bis 3 Uhr (BB), wie in Abbildung 6 dargestellt, berühren, wenn der Besen abgesenkt lauft.

Einstellen des Seitenbesens...

1 Der Seitenbesen wird einfach eingestellt, indem der Knopf fur die Hoheneinstellung des Seitenbesens (12) im Uhrzeigersinn zum Anheiten und gegen den Uhrzeigersinn zum Abseken des Seitenbesens gedreht wird.

BITTE BEACHTEN: Die Maschine ist mit angehobenem Seitenbesen abzustellen. Der Seitenbesen solle ersetzt werden, sobald die Borsten zu stark abgenutzt sind oder nicht mehr ordentlich kehren.

So erneuern Sie den Seitenbesen...

1 Heben Sie den Seitenbesen an.
2 Entfermen Sie die Sechskantschrauben (AJ) und Distanzscheiben (AK), die den Seitenbesen (AL) auf der Nabe halten und entfern den Besen.
3 Setzen Sie den neuen Besen unter Verwendung derselben Schrauben/Distanzscheiben wieder ein.

ABBILDUNG 6

ALLGEMEINE FEHLERSUCHE AN DER MASCHINE

Problem	Mögliche Ursache	Abhilfe
Schlechte Saugleistung	Kontrollhebel des Reinigungssstabs besteht auf Position Stabstatt auf Bürsten	Kontrollhebel des Reinigungssstabs auf die Position Bürsten stellen
	Bürsten sind abgenutzt oder haben sich verfortmet	Bürsten erneumann
	Maschine fahrht zuchnell	Fahrtempo senken
Seitenbesen Funktioniert nicht	Seitenbesen befindet sich in der angehobenen Lagerposition	Seitenbesen in die Betriebsstellungsenken
	5-Amp-Automatsicherung ausgelöst	Nach Ursache (Blockierung usw.) der Überlastung des Seitenbesenmotorssuchen und diese beseitigen.Automatsicherung zurückstellen.
Maschine lauft nicht	Batterie-Ladestecker nicht verbunden	Batterie-Ladestecker erneut einstecken
	Sicherheitsschalter des Fahrersitzes	Auf Unterbrechung inspizieren und erneumann
	Hauptsteuersystem	Störungs-Codes überprüfen(siehe Wartungsanleitung)
	Automatsicherung 10 A ausgelöst	Auf elektrischen Kurzschluss prüfen und zurücksetzen
Kein Vorwärts-Rückwärts-Fahrnantrieb	Fahrnantriebs-Drehzahlregler	Störungs-Codes überprüfen(siehe Wartungsanleitung)
	70 Amp Automatsicherung ausgelöst	Antriebsmotor auf Überlastung prüfen
	Notaus-Schalter ausgelöst	Notaus-Schalter neu starten
Anzeige für Filterbeutel voll leuchtet auf, obwohl der Filterbeutel nicht voll ist	Blockierte HEPA-Filter	Filter reinigen oder wenn nötig ersetzen
	Blockierter Stab oder Schlauch	Schlauch reinigen

TECHNISCHE DATEN (WIE AM GERÄT INSTALLIERT UND GETESTET)

Modell		BRV 900
Modelln.r.		56602002
Spannung, Batterien	V	24V
Batteriekapazität	Ah	305/415
Schutzklasse		Nicht sprehen
Geräuschdruckpegel – LpA (IEC 60335-2-72, ISO 11201)	dB(A)	67.0 64.0 (Flüstermodus)
Geräuschdruckpegel – KpA (IEC 60335-2-72, ISO 11201) Unsicherheit	dB(A)	3,0
Bruttogewicht	Ibs/kg	1,026/465.4
Maximale Bodenbelastung des Rades (Mitte vorne)	bar/kg/cm2	158 / 11.1
Maximale Bodenbelastung des Rades (rechts hinter)	bar/kg/cm2	115 / 8.1
Maximale Bodenbelastung des Rades (links hinter)	bar/kg/cm2	85 / 5.9
Vibrationen an Bedienelementen (ISO 5349-1)	m/s2	.25
Vibrationen an Bedienelementen (ISO 5349-1) Unsicherheit	m/s2	.05
Vibrationen des Sitzes (EN 1032/ISO 2631-1)	m/s2	.01
Vibrationen des Sitzes (EN 1032/ISO 2631-1) Unsicherheit	m/s2	.002
Steigvermögen im Transport		16 % (9°)
Steigvermögen bei der Reinigung		9 % (5°)

TABLE DES MATIÈRES

Page

Konformitätserklarung

D Der Unterzeichner bestätigt hiermit dass die oben erwähnten Modelle gemäß den folgenden Richtlinien und Normen hergestellt wurden.
