Produkttyp	Elektrische Kettensäge
Marke	DOLMAR
Modell	ES2141KTLC
Nettogewicht	5,5 kg
Empfohlene Schienenlänge	300 – 450 mm
Maximale Kettengeschwindigkeit	14,5 m/s (870 m/min)
Kettentyp	492 (91PX), Teilung 3/8"
Anzahl der Treibglieder (je nach Schiene)	46, 52, 56 oder 62
Schienentyp	Schiene mit Umlenkstern
Stromversorgung	Einphasig, Netzspannung (siehe Typenschild)
Doppelisolierung	Ja – keine Erdung erforderlich
Sicherheitseinrichtungen	Kettenbremse, Abschaltbremse, Einschaltsperre, Kettenfang, Schutzabdeckung
Öltankkapazität	Nicht angegeben, bis zum unteren Rand des Einfüllstutzens füllen
Kettenschmierung	Einstellbare Ölpumpe, biologisch abbaubares Öl empfohlen
Schalldruckpegel (LpA)	90,8 dB(A)
Schallleistungspegel (LWA)	101,8 dB(A)
Vibration (Holzschnitt)	5,2 m/s²
Empfohlenes Verlängerungskabel	3 x 1,5 mm², max. Länge 30 m (DIN 57282/HO 7RN-F)
Kette warten	Regelmäßiges Schärfen mit Rundfeile Ø 4,0 mm, Spannungsprüfung
Kohlebürstenwechsel	Wenn die Verschleißmarke erreicht ist, zwei identische Kohlebürsten
Bestimmungsgemäße Verwendung	Schneiden von kleinem Bauholz und Rundholz

Häufig gestellte Fragen - ES2141KTLC DOLMAR

Welches Öl zur Kettenschmierung verwenden?

Verwenden Sie ein biologisch abbaubares Kettenöl mit Haftmittel. Vermeiden Sie Mineralöle, die umweltschädlich sind.

Wie stelle ich die Kettenspannung ein?

Lösen Sie leicht die Kettenradabdeckung, heben Sie die Schienenspitze an und drehen Sie dann den Einstellknopf oder die Einstellschraube, bis die Kette vollständig an der Unterseite der Schiene anliegt. Ziehen Sie dann die Abdeckung fest.

Was tun, wenn die Kette nicht stoppt, wenn die Kettenbremse betätigt wird?

Stellen Sie die Verwendung des Geräts sofort ein und wenden Sie sich an ein autorisiertes DOLMAR-Servicecenter. Das Bremsband könnte abgenutzt sein.

Kann ich die Kettensäge zum Schneiden von Kunststoff oder Beton verwenden?

Nein, die Kettensäge ist nur zum Schneiden von Holz ausgelegt. Die Verwendung auf anderen Materialien ist gefährlich und erhöht die Rückschlaggefahr.

Wie überprüfe ich den Ölfluss der Kette?

Lassen Sie die Kettensäge etwa 15 cm über einem Stamm oder dem Boden laufen. Es sollte eine leichte Ölspur zu sehen sein. Wenn nicht, reinigen Sie die Führungsnut und die Ölaustrittsöffnung.

Wie ist die korrekte Startprozedur?

Stellen Sie sicher, dass die Kettenbremse gelöst ist. Drücken Sie den Sicherheitsknopf und dann den Schalter. Halten Sie die Kettensäge immer mit beiden Händen: rechte Hand am hinteren Griff, linke Hand am vorderen Griff.

Wie schärfe ich die Kette?

Verwenden Sie eine Rundfeile von 4,0 mm speziell für Kettensägen. Feilen Sie nur jeden Zahn in Vorwärtsbewegung. Beachten Sie den Schärfwinkel und überprüfen Sie die Höhe der Tiefenbegrenzer (0,65 mm für die Kette 91PX).

Die Kettensäge vibriert ungewöhnlich, was tun?

Überprüfen Sie die Spannung von Schiene und Kette. Wenn das Problem weiterhin besteht, stellen Sie die Verwendung ein und wenden Sie sich an ein autorisiertes Servicecenter.

Kann ich ein Verlängerungskabel verwenden?

Ja, verwenden Sie ein Verlängerungskabel mit einem Mindestquerschnitt von 3 x 1,5 mm² und einer maximalen Länge von 30 m. Befestigen Sie es am Kabelhaken, um ein versehentliches Trennen zu vermeiden.

Wie lagere ich die Kettensäge über einen längeren Zeitraum?

Leeren Sie den Öltank und geben Sie etwas Motoröl SAE 30 hinzu. Lassen Sie das Gerät kurz laufen, um Rückstände zu entfernen. Lagern Sie es an einem trockenen und verschlossenen Ort, außerhalb der Reichweite von Kindern.

BEDIENUNGSANLEITUNG ES2141KTLC DOLMAR

Jenfelder Straße 38, Abteilung FZ,

D-22045 Hamburg

Jenfelder Straße 38, Abteilung FZ,

D-22045 Hamburg

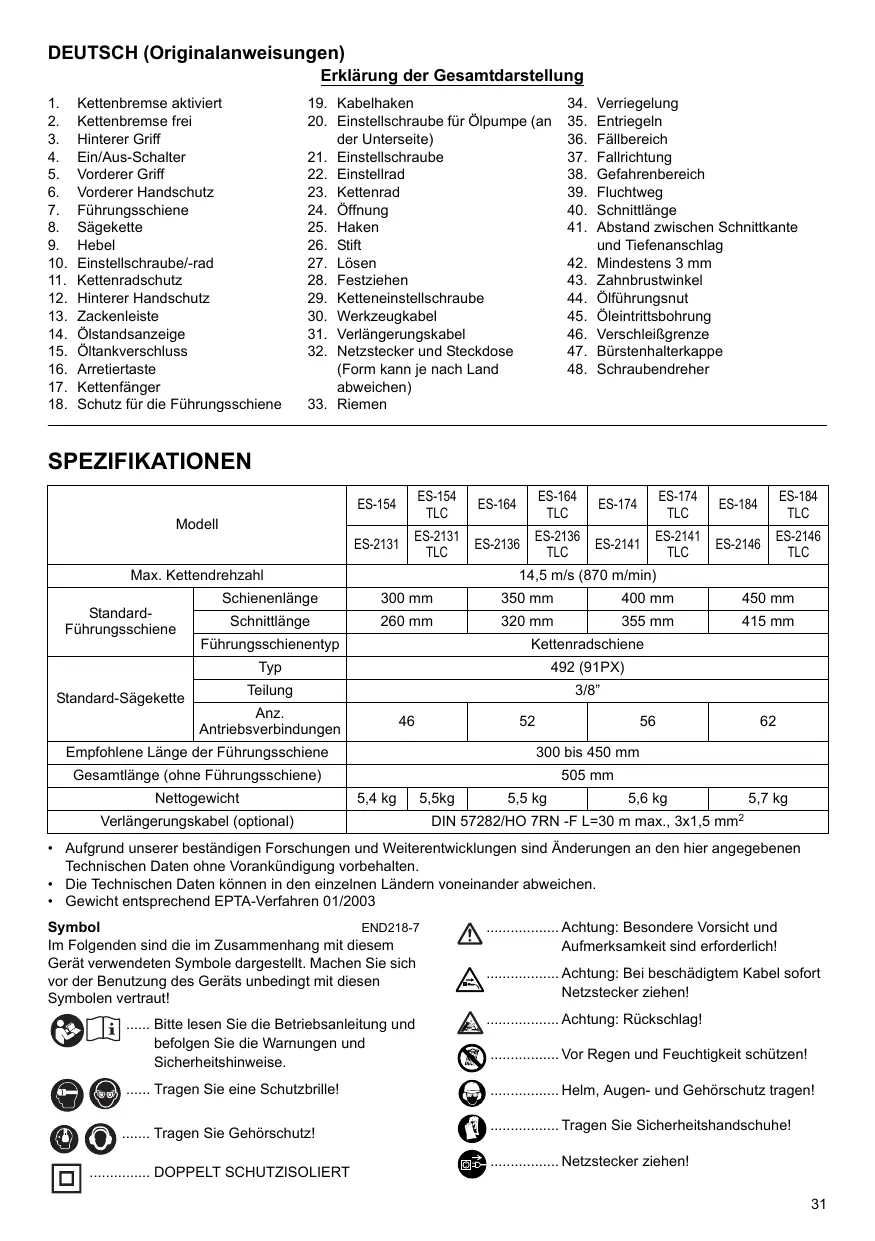

DEUTsCH (Originalanweisungen)

Erklärung der Gesamtdarstellung

1. Kettenbremse aktiviert
2. Kettenbremse frei
3. Hinterer Griffin
4. Ein/Aus-Schalter
5. Vorderer Griff
6. Vorderer Handschutz
7. Führungsschiene
8. Sägekette
9. Hebel
10. Einstellschraube/-rad
11. Kettenradschutz
12. Hinterer Handschutz
13. Zackenleiste
14. Ölstandsanzeige
15. Öltankverschluss
16. Arretiertaste
17. Kettenfänger

18. Schutz für die Führungsschiene

19. Kabelhaken

20. Einstellschraube für Ölpumpe (an der Unterseite)
21. Einstellschaube
22. Einstellrad
23. Kettenrad
24. Öffnung
25. Haken
26. Stift
27. Losen
28. Festziehen
29. Ketteneinstellschraube
30. Werkzeugkabel
31. Verlägerungskabel
32. Netzstecker und Steckdose (Form kann je nach Land abweichen)

33. Riemen

34. Verriegelung

35. Entriegeln
36. Fällbereich
37. Fallrichtung
38. Gefahrenbereich
39. Fluchtweg
40. Schnittlange
41. Abstand zwischen Schnittkante und Tiefenanschlag
42. Mindestens 3 mm
43. Zahnbrustwinkel
44. Ölführungsnut
45. Oleintrittsbohrung
46. Verschleifsgrenze
47. Bürstenthalerkappe
48. Schraubendreher

SPEZIFIKATIONEN

Modell		ES-154	ES-154 TLC	ES-164	ES-164 TLC	ES-174	ES-174 TLC	ES-184	ES-184 TLC
		ES-2131	ES-2131 TLC	ES-2136	ES-2136 TLC	ES-2141	ES-2141 TLC	ES-2146	ES-2146 TLC
Max. Kettendrehzahl		14,5 m/s (870 m/min)
Standard-Führungsschiene	Schienenlänge	300 mm		350 mm		400 mm		450 mm
	Schnittlänge	260 mm		320 mm		355 mm		415 mm
	Führungsschienotyp	Kettenradschiene
Standard-Sägekette	Typ	492 (91PX)
	Teilung	3/8"
	Anz.Antriebsverbindungen	46		52		56		62
Empfohlene Länge der Führungsschiene		300 bis 450 mm
Gesamtlänge (ohne Führungsschiene)		505 mm
Nettogewicht		5,4 kg	5,5kg	5,5 kg		5,6 kg		5,7 kg
Verländerungskabel (optional)		DIN 57282/HO 7RN -F L=30 m max., 3x1,5 mm2

• Aufgrund unserer beständigen Forschungen und Weiterentwicklungen sind Änderungen an den hier angegebenen Technischen Daten ohne Vorankündigung vorbehalten.
  Die Technischen Daten konnen in den einzelnen Ländern voneinander abweichen.
  Gewicht entsprechend EPTA-Verfahren 01/2003

Symbol

END218-7

Im Folgenden sind die im Zusammenhang mit dieser Gerät verwendeten Symbole darestellt. Machen Sie sich vor der Benutzung des Geräts unbedingt mit diesen Symbolen vertraut!

... Bittle lessen Sie die Betriebsanleitung und befolgen Sie die Warnungen und Sicherheitshinweise.

.....Tragen Sie eine Schutzbrille!

Tragen Sie Gehorschutz!

DOPPELT SCHUTZISOLIERT

Achtung: Besondere Vorsicht und

Aufmerksamkeit sind erforderlich!

Achtung: Bei beschädigtem Kabelsofar

Netzsteckerziehen!

Achtung: Rückschlag!

Vor Regen und Feuchtigkeit schützen!

Helm, Augen- und Gehorschutz tragien!

Tragen Sie Sicherheitshandschuhe!

Netzstecker ziehen!

Erste Hilfe Max mm Maximal zulassige Schnittlange

.....Lauftrichtung der Sägekette

Sagekettenol

Kettenbremse frei

Kettenbremse aktiviert

X .Verboten!

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführten werden.

Verwendungszweck

ENE085-1

Das Werkzeug wurde für das Sagen von Bauholz und Baustammen entwickelt.

Stromversorgung

ENF002-2

Das Werkzeugarf nur an eine Stromversorgung mit Einphasen-Wechselstrom mit der auf dem Typenschild angegebenen Spannung angeschlossen werden. Das Werkzeug verfügt über ein doppelten isoliertes Gehäuse und kann daher auch an einer Stromversorgung ohne Schutzkontakt betriebenen werden.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING Lesen Sie alle Sicherheitshinweise und Anweisungen sorgfältig durch. Wenn die Hinweise und Anweisungen nicht beachtet werden, besteht die Gefahr eines Stromschlags, Brands und/oder das Risiko von ernsthaften Verletzungen.

Bewahren Sie alle Hinweise und Anweisungen zur späteren Referenz gut auf.

Sicherheitseinweise zur Motorsäge

GEB037-8

1. Halten Sie mit allen Körperteilen Abstand zur Sägekette, wenn der Motor der Motorsäge lauft. Stellen Sie vor dem Starten der Motorsäge sicher, dass die Sägekette frei ist und keinerlei Gegenstände berührt. Beim Arbeitsmen mit Motorsägen kann schon der kürzeste Moment der Unaufmerksamkeit zu einer Berührung zwischen Sägekette und Kleidung oder Körper per führen.
2. Halten Sie die Motorsäge stets mit der rechten Hand am hinteren Griff und mit der linken Hand am vorderen Griff. Ein Erfassen der Motorsäge mit

der linken Hand am hinteren Griff und mit der rechten Hand am vorderen Griff fuhrt zu einer deutlich hohener Verletzungsgefahr und hat zu unterbleiben.

1. Erfassen Sie das Elektrowerkzeug ausschließlich an den isolierten Grifflächen, da die Sägekette verborgene Elektroleitungen oder das eigene Kabel berühren kann. Bei Kontakt der Sägekette mit einem stromfuhrenden Kabel wird der Strom an die Metallteile des Elektrowerkzeugs und dadurch an den Bediener weitergeleitet, und der Bediener erleidet einen Stromschlag.
2. Tragen Sie Schutzbrille und Gehörschutz.
   Außer dem wird das Tragen von Schutzausrüstung für Kopf, Höhe, Beine und Fußempfohlen. Bei geeigneter Schutzkleidung verringiert sich das Verletzungsrisiko durch herumfliegende Sägeabfälle oder durch versehentlichen Kontakt mit der Sägekette.
3. Betreiben Sie die Motorsäge nicht auf einem Baum. Beim Betrieb einer Motorsäge auf einem Baum kann es zu Verletzungen kommt.
4. Achten Sie immer auf einen sicheren Stand, die Benutzung der Motorsäge ist nur dann zulässig, wenn Sie auf einer festen, sicheren und waagerechten Fläche stehen. Auf rutschigen und instabilen Standflächen, wie z. B. auf einer Leiter, konnen Sie das Gleichgewicht und die Kontrolle über die Motorsäge verlieren.
5. Achten Sie beim Sagen von unter Spannung stehenden Ästen auf ein mögliches Zurückschnellen. Wenn die Spannung im Holz frei wird, kann der Bediener der Säge vom unter Spannung stehenden Ast getroffen werden oder die Motorsäge kann außer Kontrolle geraten.
6. Beim Sägen von Gebüsch und jungen Bäumen ist besondere Vorsicht geboten. Die Sagekette kann das schlanke Material erfassen und in ihre Richtung ceitschlen oder Sie aus dem Gleichgewicht bringen.
7. Tragen Sie die Motorsäge immer ausgescheltet und am vorderen Griff und vom Körper entfern. Transportieren und lagern Sie die Motorsäge immer mit aufgesetzt Schutz über der Führungsschiene. Durch einen sachgemäßen Umgang mit der Motorsäge konnen Sie eine Berührung der sich bewegenden Sägekette vermeiden.
8. Halten Sie die Anweisungen für Schmieren, Spannen der Kette und Austauschen von Zubehörteilen ein. Eine unsachgemäß geschmierte oder unsachgemäß gespanne Sägekette kann reifen oder einen Rückschlag verursachen.
9. Achten Sie darauf, dass die Griffe trocken, sauber und frei von Öl und Schmiermittel sind. Fettige oder ülige Griffe sind Schlüpfrag, wodurch Sie die Kontrolle über die Sage verlieren können.
10. Sagen Sie ausschließlich Holz. Verwenden Sie die Motorsäge ausschließlich für den vorgesehenen Zweck. Beispiel: Mit dieser Motorsäge ist das Sagen von Kunststoffen, Ziegeln oder Baummaterialien, die nicht aus Holz sind, zu unterlassen. Die zweckenftremdete Verwendung der Motorsäge kann zu Gefahrensituationalen führen.
11. Ursachen für Rückschläge und geeignete Vorkehrungen:

Wenn die Nase oder die Spitze der Führungsschiene ein Objekt berührt oder wenn sich das Holz in den Schnitt biegt und die Sägekette einklemmt, kann es zu einem Rückschlag kommt.

Wenn die Spitze mit Gegenständen in Berührung kommt, kann es zu einer plottlichen

Bewegungsumkehr kommt, wodurch die

Führungsschiene nach oben und in Richtung des Bedieners gestoßen wird.

Wenn die Sägekette oben an der Führungsschiene eingeklemmt wird, kann die Führungsschiene plötzlich nach hinten in Richtung des Bedieners gedrück werden.

All these Reaktionen können zu einem Verlust der Kontrolle über die Säge und dadurch zu schweren Verletzungen führen. Verlassen Sie sich nicht ausschließlich auf die Sicherheitsvorrichtungen der Säge. Als Benutzer einer Motorsäge müssen Sie bezüglich Arbeitsschutz mehrere Dinge beachten: Rückschlag wird durch eine zweckentfremdete Nutzung des Werkzeugs und/oder unsachgemäß Bedienschritte oder -umstände verursacht und kann durch die unter aufgeführten Maßnahmen vermieden werden:

• Halten Sie die Säge mit beiden Händen und mit festem Griff und legen Sie darüber Finger und Daumen um die Griffe der Motorsäge, halten Sie Körper und Arme so, dass Sie Rückschlagkräften standhalten können. Bei sichgerechter Vorgehensweise kann der Bediener auf sichere Weise mit Rückschlagkräften umgeben. Lassen Sie die Motorsäge nicht los. (Abb. 1)
  Beugen Sie sich nicht zu weit nach vorn und sagen Sie nicht über Schulterhöhe. Dadurch konnen unbeabsichtigte Berührungen der Spitze mit Gegenständen vermieden werden. Außer dem kann die Motorsäge in unerwarteten Situationen better unter Kontrolle gehalten werden.
• Verwenden Sie ausschließlich die vom Hersteller vorgeschriebenen Ersatzschienen und -ketten. Nicht zugelassene Ersatzschieren und -ketten können zu einem Riss der Kette und/oder Rückschlag führen.
• Halten Sie die Vorschriften des Herstellers für das Schärfen und die Wartung der Sägekette ein. Bei Abseken des Tiefenanschlags kann es zu higheren Rückschlagkräftenkommen.

ZUSÄTZLICHE SICHERHEITSREGELN

1. Lesen Sie diese Betriebsanleitung, um sich mit der Handhabung der Motorsäge vertraut zu machen.
2. Vor der ersten Inbetriebnahme der Motorsäge sollen den Sie sich deren Arbeitsweise erklären setzen. Falls das nicht möglich ist, über Sie vor Beginn der Arbeit zumindest das Ablängen von Rundholz auf einem Sägebock.

3. Kinder und Jugendliche unter 18 Jahren)durfen die Motorsäge nicht bedienen.Jugendliche uber 16 Jahren sind von thisem Verbot ausgenommen, wenn sie zum Zweck der Ausbildung unter Aufsicht eines Fachkundigen stehen.

4. Das Arbeitsen mit der Motorsäge erfordert ein hohes Maß an Aufmérksamkeit. Nur in gutter körperslicher Verfassung arbeiten. Führn Sie alle Arbeitsen ruhig und sorgfällig aus.

5. Arbeiten Sie niemals unter Einfluss von Alkohol, Drogen oder Medikamenten.

Bestimmungsgemäter Gebrauch

1. Die Motorsäge wurde eigens für das Sägen von Holz entwickelt. Verwendten Sie sie beispelseweise nicht zum Sägen von Kunststoff oder porösem Beton.
2. Verwenden Sie die Motorsäge nur für Arbeiten, die in dieser Betriebsanleitung beschrieben sind. Verwenden Sie sie zum Beispiel nicht zum Heckenschneiden oder Ähnlichem.
3. Die Motorsägearfnd nicht fur Forstarbeiten, d.h. zum Fallen und Entasten von Nutzholz verwendet werden. Die Kabelverbindung gewährleistet dem Bediener nicht die notwendige Beweglichkeit und Sicherheit, die für diese Arbeitsen erforderlich ist.
4. Die Motorsäge ist nicht für den gewerblichen Gebrauch bestimmt.
5. Die Motorsäge nicht überlasten.

Persönliche Schutzausrücktung

1. Die Kleidung muss eng anliegen, daß jeder nicht die Bewegungsfreiheit einschränken.

2. Tragen Sie bei der Arbeit folgende Schutzkleidung:

3. Einen geprüften Schutzheim, wenn mit herabfallenden Ästen oder Ähnlichem zu rechnen ist;

4. Einen Gesichts- oder Augenschutz;
5. Geeigneten Gehorschutz (Gehorschtzkapseln, maßgeschneiderte oder formbare Gehorschutzstöpsel). Oktavbandanalyse auf Anfrage.
   Schutzhandschuhe aus festem Leder;
6. eine lange Hose aus festem Stoff;
7. eine Sicherheits-Latzhose mit Schnittschutz;
8. Sicherheitsschuhe oder -stiefel mit rutschfesten Sohlen, Stahlkappen und Schnittfestem Futter;
9. eine Atemmaske für Arbeiten mit Staubentwicklung (z. B. Sagen von trockenem Holz).

Schutz vor elektrischem Schlag

Die Motorsäge damit nicht bei nassem Wetter oder in fechter Umgebung verwendet werden, da der Elektromotor nicht wasserdicht ist.

1. Schließen Sie die Säge nur an eine Steckdose mit geprüfter Installation an. Prufen Sie, ob die Netzspannung den Angaben auf dem Typenschild entspricht. Stellen Sie safer, dass eine 16 A Vorsicherung eingebaut ist. Sagen, die im Freien verwendet werden, müssen über einen Fehlerstrom-Schutzschalter mit maximal 30 mA Auslösestrom ans Netz angeschlossen werden.

Sollte das Anschlusskabel beschädigt sein, ziehen Sie sofort den Netzstecker.

Sicheres Arbeiten

1. Vor Arbeitsbeginn sicherstellen, dass die Motorsäge einwandfrei Funktioniert und deren Zustand den

Sicherheitsbestimmungen entspricht. Stellen Sie insbesondere sicher, dass:

• die Kettenbremse ordnungsgemäß Funktioniert,
• die Auslaufbremse ordnungsgemäß Funktioniert,
• die Schiene und der Kettenradschutz ordnungsgemäß angebracht sind,
• die Kette vorschäftsgemäß geschärft und gespannt ist,
  das Netzkabel und der Netzstecker nicht beschädigt sind;

Siehe Abschnitt „PRÜFUNGEN".

1. Stellen Sie insbesondere stets sicher, dass das verwendete Veränderungskabel einen entsprechenden Durchmesser hat (siehe „SPEZIFICATIONEN"). Bei Verwendung einer Kabelrolle sollte das Kabel vollständig abgewickelt werden. Wenn Sie die Säge im Freien verwenden, stellen Sie safer, dass das verwendete Kabel für den Einsatz im Freien zugelassen und entsprechend gekennzeichnet ist.
2. Halten Sie das Kabel vom Sägebereich fern und positionieren Sie das Kabel so, dass es sich nicht beim Sägen in Åsten u.ä. verfügt.
3. Die Motorsäge nicht in der Höhe von entzündlichem Staub oder Gasen betreiben, da der Motor Funken erzeugt. Explosionsgesafhr!
4. Arbeitsen Sie nur auf stabilem Untergrund und achtenden Bereich auf Hinderisse (z.B. das Kabel) im Arbeitsbereich. Seien Sie besondervorsichtig bei Glätte durch Nasse, Eis, Schnee, frisch geschnittenes Holz oder frisch geschälte Rinde. Nicht auf Leitern oder Bäumen mit der Säge arbeiten.
5. Seien Sie besonderss vorsichtig, wenn Sie in schragem Gelände arbeiten, da heranrollende Baumstämme und Åste eine mögliche Gefahr darstellen.
6. Sagen Sie niemals über Schulterhöhe.
7. Halten Sie beim Einschalten und bei der Arbeit die Motorsäge mit beiden Händen fest. Halten Sie den hinteren Griff mit ihrer rechten und den vorderen Griff mit ihrer linken Hand fest. Umfassen Sie die Griffe fest mit ihren Daumen. Die Schiene und die Kette dürfen beim Einschalten der Säge keine Gegenstände berühren. (Abb. 1)
8. Säubern Sie den zu sagen den Bereich von Fremdkörpmen wie Sand, Steinen, Nageln, Draht, etc. Fremdkörper beschädigten die Schiene und Sägekette und können zum gefährlichen Rückschlag führen.
9. Seien Sie besonderss vorsichtig, wenn Sie in der Höhe von Drahtzäunen sagen. Sagen Sie nicht in den Zaun, daß sonst ein Rückschlagen der Säge möglich ist.
10. Sagen Sie niemals in den Untergrund.
11. Sagen Sie Holzstücke stets einzeln, niemals in Bündeln oder Stapeln.
12. Vermeiden Sie das Sagen von dünnen Ästen und Wurzeln, da sich diese in der Motorsäge verfangen konnen. Gefahr durch Verlust des Gleichgewichts.
13. Verwenden Sie beim Sagen von Schnittholz eine sichere Auflage (Sägebock).

14. Verwenden Sie die Motorsäge nicht zum Abhebel oder Wegschaufeln von Holzstücken und sonstigen Gegenständen.

15. Führn Sie die Motorsäge so, dass sich kein Körperteil im verlangerten Schwenkbereich der Sägekette befindet (siehe Abbildung). (Abb. 2)

16. Aktivieren Sie bei einem Standortwechsel während der Arbeit die Kettenbremse, um ein unbeabsichtigtes Anlaufen der Sägekette zu vermeiden. Tragen Sie die Motorsäge am vorderen Griff und halten Sie ihren Finger nicht am Schalter.
17. Ziehen Sie den Netzstecker, wenn Sie eine Pause einlagen oder die Motorsäge unbeaufsichtigt setzen. Die Motorsäge ist so abzustellen, dass niemand gefahrdet werden kann.

Rückschlag

1. Beim Arbeitsen mit der Motorsäge kann es zum gefährlichen Rückschlagkommen. Dieser Rückschlag entstehen, wenn die Schienenspitze (insbesondere das obere Viertel) mit Holz oder einem anderen festen Gegenstand in Berührung kommt. Dies führt dazu, dass die Motorsäge in Richtung des Bedieners ausschlägt. (Abb. 3)

2. Um einen Rückschlag zu vermeiden, beachten Sie Folgendes:

3. Setzen Sie niemals mit der Schienenspitze zum Schnitt an.
   Sagen Sie niemals mit der Schienenspitze. Seien Sie besonderss vorsichtig, wenn Sie bereits begonnene Schnitte fortsetzen.

4. Beginnen Sie den Schnitt mit laufender Sägekette.
   Die Sägekette stets richtig schärfen. Dabei ist entsprechend auf die richtige Höhe des Tiefenanschlags zu achten.
5. Niemals mehrere Åste auf einmal durchsagen.
6. Achten Sie beim Entasten darauf, dass die Schiene nicht mit anderen Ästen in Berührung kommt.
7. Beim Ablängen von angrenzenden Baumstämmen fernhalten. Achten Sie stets auf die Schienenspitze.
8. Verwenden Sie einen Sägebock.

Sicherheitseinrichtungen

1. Prüfen Sie vor Arbeitsbeginn immer die Funktionstüchtigkeit der Sicherheitseinrichtungen. Verwenden Sie die Motorsäge nicht, wenn die Sicherheitseinrichtungen nicht ordnungsgemäß funktionieren.

- Kettenbremse:

Die Motorsäge ist mit einer Kettenbremse ausgerüstet, die im Bruchteil einer Sekunde die Sägekette zum Stillstand bringt. Sie wird ausgelöst, wenn der Handschutz nach vorne gedrück wird. Die Sägekette stoppt innerhalb von 0,15 s und die Stromzufuhr zum Motor wird unterbrochen. (Abb. 4)

Auslaufbremse:

Die Motorsäge ist mit einer Auslaufbremse ausgestattet. Sie bewirkt, dass nach dem Loslassenden des Ein/Aus-Schalters die Sägekette unmittelbar zum Stillstand kommt. Dies verhindert das gefährliche Nachlaufen der Sägekette nach dem Ausschalten.
- Der vordere und hintere Handschutz schätzen den Bediener vor Verletzungen durch nach hinten geschleuderte Holzstücke oder durch eine gerissene Sagekette.
Die Schalterverriegelung verhinder ein unbeabsichtigtes Einsatzen der Motorsäge.

• Der Kettenfänger schützt den Bediener vor Verletzungen, die durch eine abgesprungene oder gerissene Kette entstehen können.

Transport und Lagerung

Bei Nichtgebrauch oder zum Transport den Netzsteckerziehen und den mitgliefferten Schutz auf die Führungsschiene aufsetzen. Niemals die Motorsäge mit laufender Sägekette tragen oder transportieren.

1. Tragen Sie die Motorsäge nur am vorderen Griff, so dass die Schiene nach halten zeigt.
2. Bewahren Sie die Motorsäge in einem sicheren, trockenen und abschlussbaren Raum, außerhalb der Reichweite von Kindern auf. Lagern Sie die Motorsäge nicht im Freien.

Wartung

1. Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Einstellungen oder Wartungsarbeitendurchführren.
2. Überprüfen Sie das Stromkabel regelmäßig auf Beschäftigungen der Isolierung.
3. Reinigen Sie die Motorsäge regelmäßig.
4. Veranlassen Sie bei Beschädigungen des Kunststoffgehauses einzort eine fachgerechte Reparatur.
5. Verwenden Sie die Säge nicht, wenn der Ein/Aus-Schalter nicht ordnungsgemäß Funktioniert. Lassen Sie diesen bei Bedarf fachgerecht reparieren.
6. Es dürfen unter keinem Umständen bauliche Veränderungen an der Motorsäge vorgenommen werden. Sie gefährden hierdurch ihre Sicherheit.
7. Führer Sie ausschließlich die in dieser Betriebsanleitung beschriebenen Wartungs- oder Reparaturarbeitungen durch. Alle darüber hinausgehenden Arbeiten müssen von autorisierten Servicecentern durchgeführt werden.
8. Verwenden Sie nur Original-Ersatzteile und Zubehor, die für Ihr Sagenmodell bestimmt sind. Bei Verwendung von anderen Teilen besteht erhöhte Unfallgefahr.
9. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch den Einsatz von nicht zugelassenen Schienen, Sägeketten, anderen Ersatzteilen oder Zubehör entstehen.

ErsteHilfe

Arbeiten Sie niemals alleine. Eine weitere Person sollte sich stets in Rufweite befinden.

1. Halten Sie immer einen Verbandskasten zur Hand. Füllen Sie entnommenes Material sofort wieder auf.

2. Wenn Sie bei einem Unfall Hilfe anfordern, geben Sie folgende Angaben durch:

3. Wo ist der Unfall passiert?
   Was ist passiert?

4. Wie viele Verletzte gibt?
5. Welche Verletzungen haben diese?
6. Wer meldet den Unfall?

HINWEIS:

Wenn sich Personen mit Durchblutungsstörungen zu starken mechanischen Schwingungen aussetzen, kann

es zu Schädigungen von Blutgefaßen und/oder Nervensystem kommt.

Folgende Symptome können durch Vibrationen an

Fingern, Händen oder Handgelenken auftreten:

"Einschafen" von Körperteilen (Benommenheit), Kribbeln, Schmerz, Stechen, Veränderung von Hautfarbe oder Haut.

Falls eines dieser Symptome auftritt,uchen Sie einen Arzt auf!

BEWAHREN SIE DIESE ANLEITUNG SORGFÄLTIG AUF.

WARNING:

Lassen Sie sich NIEMALS aus Bequemlichkeit oder (aus fortwährendem Gebrauch gewonnener) Vertrautheit mit dem Werkzeug dazu verleiten, die Sicherheitsregeln für das Werkzeug zu missachten. Bei MISSBRAUCHlicher Verwendung des Werkzeugs oder bei Missachtung der in thisem Handbuch enthaltenen Sicherheitschinweise kann es zu schweren Verletzungen kommt.

BEZEICHNUNG DER BAUTEILE

(Schraubenmutter-Modell: Der Kettenradschutz wird mit Schraubenmuttern festgezogen.)

Für Modell ES-154, ES-164, ES-174, ES-184, ES-2131, ES-2136, ES-2141, ES-2146 (Abb. 5)

(Hebel-Modell: Der Kettenradschutz wird mit einem Hebel festgezogen.)

Für Modell ES-154 TLC, ES-164 TLC, ES-174 TLC, ES-184 TLC, ES-2131 TLC, ES-2136 TLC, ES-2141 TLC, ES-2146 TLC (Abb. 6)

(Fur alle Modelle) (Abb. 7)

MONTAGE

ACHTUNG:

• Schalten Sie das Werkzeug stets aus undziehen Sie den Netzstecker,bevor Sie irgendwelche Arbeiten am Werkzeug durchführung.

Demontieren oder Montieren des Kettenradschutzes

Führer Sie zur Demontage des Kettenradschutzes die folgenden Schritte durch:

(Fur Schraubenmutter-Modelle) (Abb. 8)

Lösen Sie die Schraubenmutter.

(Fur Hebel-Modelle) (Abb. 9)

Drücken und öffnen Sie den Hebel vollständig bis zum Anschlag.

Drehen Sie den Hebel gegen den Uhrzeigersinn.

Führn Sie zur Montage des Kettenradschutzes die o.g. Schritte in umgekehrter Reihenfolge durch.

Demontieren oder Montieren der Sägekette

ACHTUNG:

• Tragen Sie während der Montage oder Demontage der Sägekette stets Handschuhe.

Führn Sie zur Demontage der Sägekette die folgenden Schritte durch:

1. Losen Sie den Kettenradschutz.
2. (Für Schraubenmutter-Modelle) Drehen Sie die Ketteneinstellschraube gegen den Uhrzeigersinn, um die Kettenspannung zu lockern. (Für Hebel-Modele) Drehen Sie das Einstellrad in „Richtung, um die Kettenspannung zu halten. (Abbn. 10 und 11)
3. Entfernen Sie den Kettenradschutz.
4. Entfernen Sie die Sägekette und die Führungsschiene von der Motorsäge.

Führn Sie zur Montage der Sägekette die folgenden Schritte durch:

1. Vergewissem Sie sich bezüglich der Laufrichtung der Kette. Die Pfeilmarkierung auf der Kette zeigt die Laufrichtung der Kette. (Abb. 12)
2. Führer Sie das eine Ende der Sägekette auf die Oberseite der Führungsschiene und das andere Ende um das Kettenrad.
3. Setzen Sie die Führungsschiene auf die Motorsäge.
4. Richten Sie die Zugsite mit der Öffnung auf der Führungsschiene aus. (Abb. 13)
5. Halten Sie die Führungsschiene und drehen Sie die/ das Ketteneinstellschraube/-rad, um die Sägekettenspannung zu regulieren.
6. Positionieren Sie den Kettenradschutz so, dass die Haken in die Öffnungen passen und der Stift in sein Gegenstück auf dem Kettenradschutz passt. (Abb. 14)
7. Ziehen Sie den Kettenradschutz fest. (Abbn. 15 und 16)

Einstellen der Kettenspannung

Die Sägekette kann nach vielen Betriebsstunden locker werden. Prufen Sie dazu har vor der Inbetriebnahme von Zeit zu Zeit die Kettenspannung.

1. Losen Sie den Kettenradschutz leicht.
2. Heben Sie die Spitze der Führungsschiene leicht an.
3. Drehen Sie zum Einstellen der Kettenspannung die/ das Einstellschraube/-rad. (Abb. 17 und 18)
4. Spannen Sie die Sägekette, bis die untere Seite der Sägekette in der Nut der Führungsschiene anliegt (siehe Kreis).
5. Halten Sie die Führungsschiene weiterhin nicht fest und ziehen Sie den Kettenradschutz fest an, nachdem die Kettenspannung eingestellt wurde. Achten Sie darauf, dass die Sägekette auf der unteren Seite nicht durchhängt.

Achten Sie darauf, dass die Sägekette eng an der unteren Seite der Schiene anliegt.

ACHTUNG:

• Ziehen Sie die Sägekette nicht zu fest an. Eine übermaßig hohe Kettenspannung kann zur Beschädigung der Sägekette, zum Verschleib der Führungsschiene und zum Bruch des Einstellrads führen.

• Eine zu lockere Kette kann abspringen und stellt deshalb ein Unfallrisiko dar!

• Führn Sie den Vorgang zur Montage oder Demontage der Sägekette an einem sauberen Ort durch, der frei von Sägespanen u.ä. ist.

Anschluss des Verländerungskabels

ACHTUNG:

• Vergewissem Sie sich, dass das Verlängerungskabel nicht an das Stromnetz angeschlossen ist. (Abb. 19)
  Sichern Sie beim Anschlieben des Verlängerungskabels thises mit dem Kabelhaken am Kabel der Motorsäge. Bringen Sie den Kabelhaken im Abstand von 100 bis 200mm vom Stecker des Verlängerungskabels an. Dadurch wird ein versehentliches Abtrennen betterverhindert.

BETRIEB

ACHTUNG:

• Halten Sie das Werkzeug mit einer Hand am hinteren Griff und mit der anderen Hand am vorderen Griff fest, wenn Sie mit dem Werkzeug arbeiten.

Ein- und Ausschalten (Abb. 20)

ACHTUNG:

• Schalten Sie das Werkzeug stets aus und zieren Sie den Stecker, bevor Sie Einstellungen oder eine Funktionsprüfung am Ein/Aus-Schalter vorhembern.
• Achten Sie vor dem Einstecken des Werkzeugnetzsteckers in die Steckdose darauf, dass sich der Ein/Aus-Schalter korrekt bedienen{lsst und beim Loslassen in die Position ,OFF" (AUS) zurückkehr.

Damit der Ein/Aus-Schalter nicht versehentlich betätig wird, verfügbar das Werkzeug über eine Arretiertaste. Um das Werkzeug zu starten, drücken Sie zuerst die Arretiertaste und betätigten Sie dann den Ein/Aus-Schalter. Lassen Sie zum Ausschalten des Werkzeugs den Ein/Aus-Schalter los.

Schmierung

ACHTUNG:

• Schalten Sie das Werkzeug aus und ziehen Sie den Stecker, bevor Sie die Sägekette schmieren. Verwendten Sie zur Schmierung der Sägekette und Schiene ein biologisch abbaubares Sägekettenöl mit Haftzusatz. Der Haftzusatz im Sägekettenöl verhindert ein zu schließlich Abschleudern des Öl's von der Sägevorrichtung. Die Verwendung von Mineralölen ist nicht zulässig, da this zu Umweltschäden führt. (Abb. 21)

ACHTUNG:

• Haut- und Augenkontakt mit dem Öl vermeiden. Augenkontakt mit Öl führt zu Reizungen. Bei Augenkontakt sofort das betroffene Auge mit klarem Wasser spulen. Danach sofort einen Arzt aufsuchen.

• Verwenden Sie niemals Altöl. Altöl enthalt krebserregende Wirkstoffe. Die Verunreinigungen im Altöl führen zu vorzeitigem Verschleiß der Ölpumper, der Schiene und der Sägekette. Altöl ist umweltschädlich.

• Wenn die Motorsäge das erste Mal mit Kettenöl besteht wird oder der Tank vorher komplett entleert wurde, dann unbedingt Öl bis zur Unterkante des Einfullstutzens einnullen. Ansonsten kann die Ölzufuhr beeinträchtigt werden.

Führn Sie zum Befüllen mit Öl die folgenden Schritte durch: (Abb. 22)

1. Säubern Sie den Bereich um den Öltankverschluss sorgfällig, um zu verhindern, dass Schmutz in den Öltank eindringt.
2. Schrauben Sie den Öltankverschluss ab und fällen Sie bis zur Unterkante des Einfüllstutzens Öl ein.
3. Schrauben Sie den Öltankverschluss wieder fest auf.
4. Wischen Sie eventuell übergelaufenes Kettenöl sorgfältig ab.

HINWEIS:

• Bei der ersten Inbetriebnahme der Motorsäge kann es bis zu zwei Minuten dauern, bis das Sägekettenöl beginnt, die Sägevorrichtung zu schmieren. Lassen Sie die Säge so lange ohne Last laufen (siehe "PRÜFUNGEN").

PRÜFUNGEN

Führer Sie vor Arbeitsbeginn die folgenden Prüfungen durch:

Überprüfung der Kettenspannung

WARNING:

• Ziehen Sie immer den Netzstecker, bevor Sie die Kettenspannung überprüfen und tragen Sie Schutzhandschuhe.

(Fur Schraubenmutter-Modelle) (Abb. 17)

(Fur Hebel-Modelle) (Abb. 18)

Achten Sie darauf, dass die Sägekette eng an der unteren Seite der Schiene anliegt (siehe Kreis).

Überprüfen Sie die Kettenspannung möglich, da sich neue Sägeketten länger.

Eine übermäßig hohe Kettenspannung kann zur Beschädigung der Sägekette, zum Verschleib de

Führungsschiene und zum Bruch der Einstellrad führen.

Eine zu lockere Kette kann abspringen und stellt deshalb ein Unfallrisiko dar!

Falls die Kette zu locker ist: Spannen Sie die Kette wieder wie unter „Einstellen der Kettenspannung" beschrieben.

Überprüfen des Ein/Aus-Schalters

ACHTUNG:

Achten Sie vor dem Einstecken des Werkzeugnetzsteckers in die Steckdose darauf, dass sich der Ein/Aus-Schalter korrekt bedienen lasst und beim Loslassen in die Position "OFF" (AUS) zurückkehrt. Damit der Ein/Aus-Schalter nicht versehentlich betagt wird, verfügbar das Werkzeug über eine Arretiertaste. Um das Werkzeug zu starten, drücken Sie zuerst die Arretiertaste und betätigten Sie dann den Ein/Aus-Schalter. Lassen Sie zum Ausschalten des Werkzeugs den Ein/Aus-Schalter los.

Betätigten Sie den Ein/Aus-Schalter niemals mit Gewalt, ohne darauf die Arreiertaste zu drücken. Dadurch kann der Schalter beschädigt werden.

Überprüfen der Kettenbremse

HINWEIS:

• Überprüfen Sie, ob die Kettenbremse gelost ist, falls die Motorsäge nicht anlauft. Ziehen Sie zum Lösen der Kettenbremse den Handschutz fest zurück, bis Sie ein Einrasten bemerken. (Abb. 23 und 24)

So prufen Sie die Kettenbremse:

1. Halten Sie die Motorsäge beim Einschalten mit beiden Handen fest. Halten Sie die rechtte Hand am hinteren Griff und die linke Hand am vorderen Griff. Vergewissem Sie sich, dass die Schiene und die Kette nicht mit irgendwelchen Objekten in Berührung kommt.
2. Drücken Sie zunachst die Arretiertaste, danach den Ein/Aus-Schalter. Die Sägekette lauft sofort an.
3. Drucken Sie den vorderen Handschutz mit dem Handrücken nach vorne. Vergewissen Sie sich, dass die Sagekette unverzüglich zum Stillstand kommt.

ACHTUNG:

• Soltte die Sägekette nicht sofort stoppen, verwenden Sie die Säge unter keinem Umständen weiter. Wenden Sie sich an ein von DOLMAR autorisiertes Servicecenter.

Überprüfen der Auslaufbremse

Schalten Sie die Motorsäge ein.

Lassen Sie den Ein/Aus-Schalter ganz los. Vergewissern Sie sich, dass die Sagekette innerhalb einer Sekunde zum Stillstand kommt.

ACHTUNG:

• Soltte die Sägekette nicht sofort stoppen, verwenden Sie die Säge unter keinem Umständen weiter. Wenden Sie sich an ein von DOLMAR autorisiertes Servicecenter.

Überprüfung der Kettenschmierung

Überprüfen Sie vor Arbeitsbeginn den Ölstand im Tank und die Ölzufuhr.

Sie konnen den Ölstand im Sichtfenster wie in der Abbildung dargestellt ablesen. (Abb. 25)

So prufen Sie die Ölzufuhr:

Starten Sie die Motorsäge.

Halten Sie die laufende Motorsäge ca. 15 cm über einen Baumstumpf oder den Boden. Bei ausreichender

Schmierung bildet sich eine leichte Ölspur durch das abspritzende Öl.

Achten Sie auf die Windrichtung und setzen Sie sich nicht unnötig dem Schmierölnebel aus.

ACHTUNG:

• Wenn sich keine Ölspur bildet, behmen Sie die Säge nicht in Betrieb. Ansonsten wird die Lebensdauer der Sägekette verstürzt. Überprüfen Sie den Ölstand. Reinigen Sie die Ölführungsnut und die Oleintrittsbohrung in der Schiene (siehe „WARTUNG").

Einstellen der Kettenschmierung (Abb. 26)

Die Forderrate der Olpumpe kann mit der Einstellschraube eingestellt werden.

ARBEITEN MIT DER MOTORSÄGE

ACHTUNG:

• Verwenden Sie immer einen vorderen Griff und einen hinteren Griff und halten Sie das Werkzeug während des Betriebs sowohl am vorderen als auch am hinteren Griff fest.
• Sichern Sie stets das zu saggende Holz. Andernfalls können Sägebruchstücke zu Verletzungen führen.

Ablängen (Abb. 27)

Bei Ablängschnitten die Zackenleiste wie in der Abbildung darestellt an das zu schneidende Holz ansetzen.

Mit laufender Motorsäge in das Holz sagen. Die Säge besteht am hinteren Griff hochziehen und am vorderen Griff führen. Verwendten Sie die Zackenleiste als Drehpunkt.

Setzen Sie mit leichtem Druck auf den vorderen Griff nach. Ziehen Sie darauf die Säge etwas zurück. Die Zackenleiste tiefer ansetzen und erneut den vorderen Griff hochziehen.

Wenn Sie mehrere Schnitte durchführten, schalten Sie die Motorsäge zwischen den Schnitten aus.

ACHTUNG:

• Beim Sägen mit der Schienenoberseite kann die Säge in ihre Richtung ausschlagen, wenn die Sägekette einklemmt. Deshalb sollen den Sie mit der Schienenunterseite sagen, da dann die Säge vom Körperverweg ausschlängt. (Abb. 28)

Sagen Sie Holz unter Spannung zuerst auf der Druckseite (A) ein. Sagen Sie dann den Tretnschnitt auf der Zugseite (B). So vermeiden Sie ein Einklammen der Sageschiene. (Abb. 29)

Entasten

ACHTUNG:

• Entastungsarbeiten dürfen nur von geschulten Personen durchgehört werden. Es droht Verletzungsgefahr durch Rückschlag.

Beim Entasten sollen die Motorsäge möglichst am Stamm abgestützt werden. Sagen Sie nicht mit der Schienenspitze, da dies zum Rückschlag führen kann.

Unbedingt auf unter Spannung stehende Åste achten.

Freihängende Åste nicht von unter durchtrennen.

Führer Sie Entastungsarbeiten niemals auf dem liegenden Stamm stehend durch.

Stech- und Längsschnitte

ACHTUNG:

• Stech- und Längsschnitte)dürfen nur von geschulten Personen durchgefuhrt werden. Verletzungsgefahr durch Rückschlag.

Setzen Sie Längsschnittte in einem möglichst flachen Winkel an. Gehen Sie darauf beibersponders vorsichtig vor, da die Zackenleiste nicht verwendet werden kann. (Abb. 30)

Fallen

ACHTUNG:

• Fällarbeiten)durenur von geschultenPersonendurchgefuhrtwerden. TheseArbeiten sind gefährlich.

Beachten Sie die lokalen Vorschriften, wenn Sie einen Baum fällen möhen. (Abb. 31)

• Vor Beginn des Fällens sicherstellen, dass:

(1) sich im Fällbereich nur Personen aufhalten, die mit den Fällarbeiten beschäftigt sind,
(2) alle beteiligten Personen an beiden Seiten der Fallachse in einem Winkel von etwa 45^ ungehindert zurückweichen können. Beachten Sie die zusätzliche Stolpergebn für Über Elektrokabel;
(3) der Stammfuß frei von Fremdkörpern, Wurzeln und Åsten ist,
(4) sich in Fallrichtung in einer Entfernung von 2 1/2 Baumlängen weder Personen noch Gegenstände befinden.

• Beachten Sie bei jedem Baum Folgendes:

• Neigungsrichtung,

• lose oder trockene Åste,
  Baumhohe,

• tatsächlichen Überhang,
  ob der Baum faul ist.

• Beachten Sie die Windgeschwindigkeit und -richtung. Führten Sie bei stärkerten Windboen keine Fällarbeiten durch.

• Beschneiden der Wurzelanlaufe: Beginnen Sie mit dem größten Wurzelanlauf. Führn Sie zunachst den senkrechten und danach den waagerechten Schnitt durch.
• Fallkerb schneiden: Der Fallkerb gibt dem Baum die Fallrichtung und Führung. Er wird auf der Seite angelegt, zu der der Baum fallen soll. Fallkerb möglichst bodannah anlagen. Sagen Sie zuerst den waagerechten Schnitt bis auf eine Tiefe von 1/5 -1/3 des Stammdurchmessers. Fallkerb nicht zu groß sagen. Sagen Sie dann den schrägen Schnitt. (Abb. 32)
• Schneiden Sie Fallkerbkorrekturen auf der ganzen Breite nach.
• Legen Sie den Fällschmitt etwas hörher als die Fallkerbsohle an. Der Fällschmitt muss bereits ausgewührt werden. Lassen Sie vor dem Fallkerb ca. 1/10 des Stammdurchmessers als Bruchleiste stehen. Die Holzfasern im nicht durchtrennten Stamm dieren als Gelenkeil. Die Fasern dürfen auf keinen Fall durchtrenn werden, da sonst der Baum unkontrolliert fällt. Bringen Sie rechtzeitig Keile in den Fällschmitt ein. (Abb. 33)
• Der Fällschmitt darf nur mit Keilen aus Kunststoff oder Aluminium offengehalten werden. Die Verwendung von Eisenkeilen ist verboten.
• Nur seitwärts vom fallenden Baum aufhalten. In einem Winkel von 45^ nach hinten vom fallenden Baum entfern (siehe Abbildung „Fällbereich"). Achten Sie darauf auf fallende Äste.
  Ein Fluchtweg solte geplant und bei Bedarf geräum werden, bevor mit dem Schneiden begonnen wird. Der Fluchtweg solte sich nach hinten und diagonal zur Rückseite der erwarteten Fallrichtung erstrecken, wie in der Abbildung dargestellt. (Abb. 34)

WARTUNG

ACHTUNG:

• Schalten Sie das Gerät aus undziehen Sie immer den Netzstecker,bevor Sie Inspektionen oder Wartungsarbeiten am Gerät vornehmen.

• Tragen Sie während der Inspektion oder Wartung immer Handschuhe.

• Verwenden Sie zum Reinigen niemals Kraftstoffe, Benzin, Verdünner, Alkohol oder ähnliches. Dies kann zu Verfährungen, Verformungen oder Rissen führen. Führten Sie die unter aufgeführten Wartungsarbeiten in regelmäßigen Abständen durch. Garantieansprüche werden nur dann anerkannt, wenn diese Arbeiten regelmäßig und ordnungsgemäß ausgewührt wurden. Sie finden nur Wartungsarbeiten durch führen, die in dieser Bedienungsanleitung beschrieben sind. Alle darüber hinausgehenden Arbeiten müssen von DOLMAR autorisierten Servicecentern durchgeführt werden.

Reinigen der Motorsäge

Reinigen Sie die Säge regelmäßig mit einem sauberen Tuch. Besonderss die Griffe müssen frei von Öl sein.

Überprüfen des Kunststoffgehäuses

Führer Sie regelmäßige eine Sichtprüfung aller Gehausseteile durch. Lassen Sie beschädigte Teile sofort und ordnungsgemäß in von DOLMAR autorisierten Servicecentern reparieren.

Scharfen der Sägekette

ACHTUNG:

• Bei allen Arbeitsen an der Sägekette unbedingt den Netzsteckerziehen und Schutzhandschuhe,tragen.

Die Sägekette schärfen, wenn: (Abb. 35)

• mehlige Sagespane beim Sagen von feuchtem Holz entstehen,
• die Sägekette auch bei stärkerem Druck nur muhevoll ins Holz zieht,
• die Schnittkante sightbar beschädigt ist,
• die Säge im Holz einseitig nach links oder rechts verlauf. Die Ursache hierfür liegt in einer ungleichmäßigen Schärfung der Sägekette oder in einer einseitigen Beschädigung.

Scharfen Sie die Sägekette halten, aber entfernen Sie daraufinurfewMaterial.

Für das einfache Nachscharfen genugen meist zwei bis drei Feilenstriche. Lassen Sie nach mehrmaligem Schärfen die Sägekette in einem von DOLMAR autorisierten Servicecenter nachscharfen.

Scharfkriterien:

Die Höhe aller Hobelzahne muss gleich sein. Verschieden hohe Hobelzahne verursachen einen rauen Kettenlauf und können zum Kettenriss führen.
- Sägekette nicht erneut schärfen, wenn die Mindestlänge der Hobelzähne von 3 mm erreicht ist. Sie müssen dann eine neue Sägekette einbauern.
Die Spandicke wird durch den Abstand zwischen dem Tiefenanschlag (runde Nase) und der Schnittkante bestimmt.
Die besten Schnittergeb尼斯 werden durch den folgenden Abstand zwischen der Schnittkante und dem Tiefenanschlag erzielt.

Kettenblatt 492 (91PX):0,65 mm (Abb.36)

WARNING:

• Ein zu großer Abstand erhöht die Rückschlaggefahr.

• Der Scharfwinkel von 30^ muss bei allen Hobelzahlen gleich sein. Unterschiedliche Winkel verursachen einen rauen, umgleichmäßigen Kettenlauf, führen zu vorzeitigem Verschleib und zum Kettenbruch.

• Der Zahnbrustwinkel wird durch die Eindringtiefe der Rundfeile bestimmt. Wenn die vorgeschriebene Feile richtig geführt wird, ergibt sich der korrekte Zahnbrustwinkel automatisch.
• Der Zahnbrustwinkel für jeder Sägekette beträgt: Kettenblatt 492 (91PX): 80^ (Abb. 37)

Feile und Feilenführung

• Verwendten Sie zum Scharfen eine Spezial-Sägekettenrundfeile (optionale Zubehör). Normale Rundfeilen sind nicht geeignet.
• Der Durchmesser der Rundfeile für jeder Sägekette beträgt: Kettenblatt 492 (91PX): 4,0 mm
  Die Feile sollte nur im Vorwärtsstrich in den Hobelzahn greifen. Beim Zurückführten die Feile vom Hobelzahn abheben.
• Schäfen Sie den kürzesten Hobelzahn zuerst. Dann wird die Länge des kürzesten Hobelzahns zum Richtwert für alle anderen Hobelzähne auf der Sägekette.
• Führn Sie die Feile wie in der Abbildung dargestellt. (Abb. 38)
  Ein Feilenhalter (optionales Zubehör) erleichtert die Feilenführung. Er besitzt Markierungen für den korrekten Scharfwinkel von 30^ (Markierungen parallel zur Sägekette austrichten) und begrenzt die Eindringtiefe (4/5 des Feilendurchmessers). (Abb. 39)
• Nach dem Nachscharfen der Sagekette die Höhe des Tiefenanschlags mit der Kettenmesslehre (optionales Zubehör) prüfen. (Abb. 40)
• Entfernen Sie jeglichen Überstand, auch wenn noch so gering, mit einer Spezial-Flachfeile (optionales Zubehor).
  Runden Sie den Tiefenanschlag vorne wieder ab.

Reinigen der Führungsschiene und Schmieren des Kettenrads

ACHTUNG:

• Bei dieser Arbeit unbedingt Schutzhandschuhe/TRagen. Verletzungsgefahr an Graten.

Die Laufflächen der Schiene regelmäßig auf Beschädigungen überprüfen. These mit geeignetem Werkzeug reinigen und falls notwendig entgraten.

(Abb. 41)

Bei intensiver Nutzung der Motorsäge das Lager des Kettenrads mindestens einzel wochentlich nachschemieren. Reinigen Sie die 2 mm große Öffnung an der Führungssschienenspitze vor dem Nachschemieren sorgfällig und pressen Sie eine geringe Menge Mehrzweckfett (optionales Zubehor) in die Öffnung ein.

Reinigen der Ölführung (Abb. 42)

• Reinigen Sie die Ölführungsnut und die Oleintritsbohrung der Sageschiene in regelmäßigen Abständen.

Neue Sägeketten

Verwenden Sie zwei bis drei Sägeketten wechselweise, damit sich Sägekette, Kettenrad und Laufflächen der Schiene gleichmäßig abrutzen.

Wenden Sie beim Kettenwechsel die Schiene, um ein gleichmäßiges Abnutzern der Schienennut zu erreichen.

ACHTUNG:

• Nur für diese Säge zugelassene Ketten und Schieren verwenden (siehe „SPEZIFIKATIONEN").

Bevor Sie eine neue Sägekette auflegen, überprüfen Sie den Zustand des Kettenrades. (Abb. 43)

ACHTUNG:

• Ein abgenutztes Kettenrad fuhrt an einer neuen Kette zu Beschädigungen. Lassen Sie das Kettenrad unbedingt auswechseln.

Setzen Sie beim Wechsel des Kettenrades immer einen neuen Sicherungsring ein.

Wartung der Ketten- und Auslaufbremse

Die Bremssysteme sind sehr wichtige Sicherheitseinrichtungen. Wie alle anderen Teile der Motorsäge unterliegen sie einem gewissen Verschleißgrad. Sie müssen regelmäßig von DOLMAR autorisierten Servicecentern überprüft werden. Diese Maßnahme dient ihrer persönlichen Sicherheit.

Ersetzen der Kohlebürsten

Entnehmen und überprüfen Sie die Kohlebürsten in regelmäßigen Abständen. Wenn die Kohlebürsten bis zur Verschleißgrenze abgenutzt sind, müssen die Kohlebürsten durch neue ersetzt werden. Halten Sie die Kohlebürsten sauer und sorgen Sie damit, dass die Bürsten locker in den Halterungen gleiten. Ersetzen Sie immer beide Kohlebürsten gleichzeitig. Verwenden Sie nur identische Kohlebürsten. (Abb. 44) Nehmen Sie die Kappen der Bürstenhalter mit Hilfe eines Schraubendrehers ab. Entnehmen Sie die verbrauchten Kohlebürsten, setzen Sie neue Bürsten ein und bringen Sie die Bürstenhalterkappen wieder fest an.

Nach Austausch der Bürsten schlieben Sie das Werkzeug an die Stromversorgung an und fahren Sie die Bürsten ein, indem Sie das Werkzeug etwa 10 Minuten ohne Last laufen halten. (Abb. 45)

Aufbewährung des Werkzeugs

Biologisch abbaubares Sägekettenöl ist nur begrenzt halbar. Nach einer Frist von zwei Jahren ab dem Hersteldatum neigen Bio-Ole zu Verklebungen und verursachen dadurch Schäden an der Ölpumpe und den Öl fuhrenden Bauteilen.

Vor einer längeren Außerbetriebnahme den Öltank entleeren und anschließend mit einer geringen Menge Motoröl (SAE 30) befulten.
- Lassen Sie die Motorsäge einige Zeit laufen, damit alle Rückstände des Bio-Ols aus dem Tank, Ölleitungssystem und Sägevorrichtung gespltt werden.

HINWEIS:

• Wenn die Motorsäge außer Betrieb genommen wird, laufen noch eine Zeit geringe Mengen von Kettenöl aus. Dies ist normal und deutet nicht auf einen Fehler hin.

Bewahren Sie die Motorsäge auf einer geeignete Unterlage auf.

Für die erneute Inbetriebnahme wieder frisches BIOTOP Sägekettenöl einnullen.

Zur Gewährleistung von SICHERHEIT und ZUVERLASSIGKEIT des Produkts sollenen Reparaturen, Wartungsarbeiten und Einstellungen nur durch von DOLMAR autorisierte Servicecenter durchgefuhl und ausschließlich DOLMAR-Ersatzteile verwendet werden.

PROBLEMBEHEBUNG

Prüfen Sie das Werkzeug erst selbst, bevor Sie eine Reparatur in Auftrag geben. Falls Sie vor einem Problem stehen, das nicht in der Betriebsanleitung erlautert ist, bauen Sie das Werkzeug nicht selbst auseinander. Wenden Sie sich stattdessen an ein von Dolmar autorisiertes Servicecenter.

Fehlforktionsstatus	Mögliche Ursache	Abhilfe
Die Motorsäge startet nicht.	Keine Stromzufuhr.	An die Stromversorgung anschließen. Stromversorgung überprüfen.
	Kabel defekt.	Beenden Sie die Verwendung des Werkzeuges sofort und wenden Sie sich an ein autorisiertes Servicecenter in Ihr Höhe.
	Fehlfungtion des Werkzeuges.	Beenden Sie die Verwendung des Werkzeuges sofort und wenden Sie sich an ein autorisiertes Servicecenter in Ihr Höhe.
Die Kette lauft nicht.	Die Kettenbremse ist angezogen.	LösEN Sie die Kettenbremse.
Unzureichende Leistung.	Kohlebürsten abgenutzt.	Wenden Sie sich zwecks Reparatur an Ihr örtliches, autorisiertes Servicecenter.
Kein Öl auf der Sägekette.	Öltank ist leer.	Füllen Sie den Öltank.
	Ölführungsnut ist verschmutzt	Reinigen Sie die Nut.
	Einstellschraube der Ölpumper ist falsch eingestellt.	Stellen Sie die Förderrate der Ölpumper ein.
Die Kette stoppt nicht, selbst wenn die Kettenbremse angezogen ist.	Bremsband verschlissen.	Beenden Sie die Verwendung des Werkzeuges sofort und wenden Sie sich an ein autorisiertes Servicecenter in Ihr Höhe.
Das Werkzeug vibriert unnormal.	LösEN Sie die Führungsschiene oder Sägekette.	Stellen Sie die Spannung der Führungsschiene und der Sägekette ein.
	Fehlfungtion des Werkzeuges.	Beenden Sie die Verwendung des Werkzeuges sofort und wenden Sie sich an ein autorisiertes Servicecenter in Ihr Höhe.

014314

SONDERZUBEHÖR

ACHTUNG:

• Für das in dieser Handbuch beschriebene Dolmar-Gerät werden die folgenden Zubehör- und Zusatzteile empfohlen. Bei Verwendung anderer Zubehör- und Zusatzteile kann es zu Verletzungen kommt. Verwenden Sie Zubehör- und Zusatzteile nur für den vorgesehenen Zweck.

Informationen zu dieser Zubehör erhalten Sie von Ihr dem Dolmar-Servicecenter.

Sagekette
- Führungsschienenschutz
- Führungsschiene
Sagenkettenöl

HINWEIS:

• Einige der in der,Liste aufgeführten Elemente sind dem Werkzeugpaket als Standardzubehör begebgt. Diese können in den einzelnen Ländern voneinander abweichen.

Schallpegel

ENG905-1

Typischer A-bewerteter Schallpegel nach EN60745:

Schalldruckpegel (L_pA) : 90,8 dB (A)

Schalleistungspegel (L_WA) : 101,8 dB (A)

Abweichung (K): 2,5 dB (A)

Tragen Sie Gehorschutz!

Schwingung

ENG900-1

Schwingungsgesamtwerte (Vektorsumme dreier Achsen) nach EN60745:

Betriebsmodus: Sagen von Holz

Schwingungsbelastung (a_h) .. 5,2m / s^2

Abweichung (K): 1,5 m/s²

ENG901-1

• Der hier angegebene Wert für die erzeugten Schwingungen wurde gemäß dem genormten Testverfahren ermittelt und kann als Vergleich zu anderen Werkzeugena herangezogen werden.
• Der angegebene Wert für die erzeugten Schwingungen ist außer dem für eine vorbeugende Bewertung der Belastung zu verwenden.

WARNING:

Die Schwingungsbelastung kann bei tatsächlichen Gebrauch des Elektrowerkzeugs in Abhängigkeit von der Handhabung des Elektrowerkzeugs von dem hier aufgeführten Wert abweichen.
- Stellen Sie sicher, dass Schutzmaßnahmen für den Bediener getroffen werden, die auf den unter den tatsächlichen Arbeitsbedingungen zu erwartenden Belastungen berufen (beziehen sie alle Bestandteile des Arbeitsablaufes ein, also zusätzlich zu den Arbeitszeiten auch Zeiten, in denen das Werkzeug ausgeschellt ist oder ohne Lastläufig).

29.5.2013

Rainer Bergfeld

Geschäftsführer

Jenfelder Straße 38, Abteilung FZ,

D-22045 Hamburg

Berschem gegen regen en vocht!

Veilige werkmethoden

De technische documentation wird bewaard door:

Dolmar GmbH,

Jenfelder Straße 38, Abteilung FZ,

D-22045 Hamburg

Jenfelder Straße 38, Abteilung FZ,

D-22045 Hamburg

Jenfelder Straße 38, Abteilung FZ,

D-22045 Hamburg

(Handtagsmodel: kædehjulsdækslet strammes vha. et handtag.)

Model ES-154 TLC, ES-164 TLC, ES-174 TLC, ES-184 TLC, ES-2131 TLC, ES-2136 TLC, ES-2141 TLC, ES-2146 TLC (Fig. 6)

(For alle modeller) (Fig. 7)

MONTERING

FORSIGTIG:

(For handtagsmodeller) (Fig. 9)

(For handtagsmodeller) (Fig. 18)

Jenfelder Straße 38, Abteilung FZ,

D-22045 Hamburg

Jenfelder Straße 38, Abteilung FZ,

D-22045 Hamburg

H diaikaia ekiunans oumoppwons tou aattieai ato Tnv Oynia 2000/14/EK ekteleotnke ouuwoa me to Lapaprtma V.

MeTpnevo Etnieo HxntiknI loxuoc: 101,9 dB (A)

EyyunmuEvo EInTe6o HxntiKic Ioxuoc: 103 dB (A)

1. 1. 2013

Rainer Bergfeld

△ειθύνων Σμβούλος

Genel görünüm

Jenfelder Straße 38, Abteilung FZ,

D-22045 Hamburg
