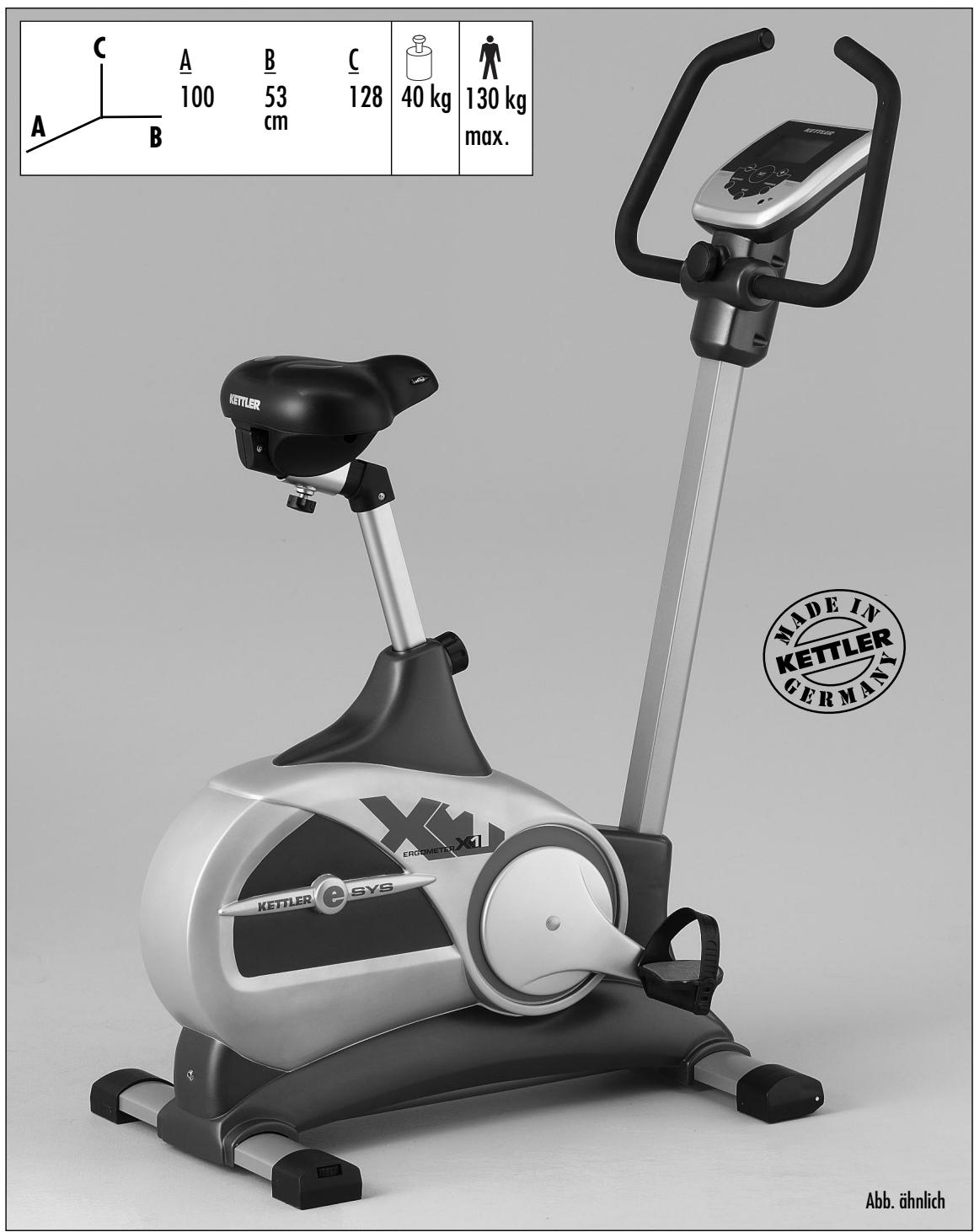

BEDIENUNGSANLEITUNG X1 KETTLER
Montageanleitung „X1"
Art.-Nr. 07681-000
Bittelesen Sie diese Anweisung vor der Montage und der ersten Benutzung aufmerksam durch. Sie erhalten wichtige Hinweise für ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes.
Zu Ihrer Sicherheit
Das Ergometerarf nur fur seinen bestimmungsgemaaBen Zweck verwendet werden, d.h. fur das Körpertraining erwachsener Personen.
■ Jegliche andere Verwendung ist unzulässig und möglicherweise gefährlich. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch nicht bestimmungsgemäßen Gebrauch verursacht werden.
- Sie trainieren mit einem Gerät, das sicherheitstechnisch nach neuesten Erkenntnissen konstruiert wurde. Mögliche Gefahrenstellen, die Verletzungen verursachen können, sind bestmöglich vermieden und abgesichert.
Durch unsachgemäße Reparaturen und bauliche Veränderungen (Demontage von Originalleilen, Anbau von nicht zulässigen Teilen, usw.) können Gefahren für den Benutzer entstehen.
■ Beschädigte Bauteile können ihre Sicherheit und die Lebensdauer des Gerätes beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlüssene Bauteile sofort aus und entziehen Sie das Gerät bis zur Instandsetzung der Benutzung. Verwenden Sie im Bedarfsfall nur Original KETTLER-Ersatzteile.
■ Führn Sie bei regelmäßigem und intensivem Trainingsbetrieb ca. alle 1 bis 2 Monate Kontrollen aller Geräteile, insbesondere der Schrauben und Muttern durch. Dies gilt insbesondere für die Sattel und Griffbügelbefestigung.
Um das konstruktiv vorgegebene Sicherheitsniveau dieser Gerätes langfristig garantieren zu können, sollte das Gerät regelmäßig vom Spezialisten (Fachhandel) geprüft und gewartet werden (einalmal im Jahr).
■ Weisen Sie anwesende Personen (insbesondere Kinder) auf mögliche Gefährdungen während der Übungen hin.
Das Gerät besteht eine Netzspannung von 230 V, 50 Hz. Der Anschlußarf nur an einer mit 10 A einzeln abgesicherten Schukosteckdose erfolgen. Vor Inbetriebnahme des Gerätes ist darauf zu achten, daß das richtige Steckernetzteil (Kennzeichnung beachten) ordnungsgemäß angeschlossen ist.
■ ACHTUNG: Nehmen Sie niemals Eingriffe an ihrem Stromnetz selbst vor, beauftragen Sie ggf. qualifiziertes Fachpersonal.
■ ACHTUNG: Bei allen Reparatur-, Wartungs- und Reinigungsrarbeiten unbedingt den Netzsteckerziehen.
Zur Handhabung
Stellen Sie sichere, daß der Trainingsbetrieb nicht vor der ordnungsgemäßen Ausführung und Überprüfung der Montage aufgenommen wird.
■ Eine Verwendung des Gerätes in direkter Höhe von Feuchträumen ist wegen der damit verbundenen Rostbildung nicht zu empfehlen. Achten Sie auch darauf, dass keine Flüssigkeiten (Geträne, Schweiss, usw.) auf Teile des Gerätes gelangen. Dies konnte zu Korrosionen führen.
Das Ergometer ist als Trainingsgerät für Erwachsene konzipiert und keinesfalls als Kinderspielgerät geeignet. Bedenken Sie, daß durch das natürliche Spielbedürfnis und Temperament von Kindern oft unvorhergesehene Situationen entstehen können, die eine Verantwortung seitens des Herstellers ausschreiben. Wenn Sie Kinder davon an das Gerät halten, sind diese auf die richtige Benutzung hinzuweisen und zu beaufsichtigen.
Das Ergometer entspricht der Klasse S A der DIN-EN 957 - 1/5. Er ist dementsprechend für dentherapeutischen Einsatz geeignet.
■Machen Sie sich vor Trainingsbeginn mit den einzelnen Funktionendes Gerätes vertraut.
■ Verwenden Sie keine Mehrfachsteckdosen zum Anschluß! Bei Verwendung eines Verlängerungskabels muß diesen den VDE-Richtlinien entsprechehen.
■ Ziehen Sie nach Gebrauch immer den Netzstecker des Gerätes aus der Steckdose.
■ Achten Sie unbedingt daraufuf, daß das Elektrokabel nicht eingeklemmt oder zur „Stolperfalle" wird.
Alle elektrischen Geräte senden beim Betrieb elektromagnetische Strahlung aus. Achten Sie darauf,alanders strahlungsintensive Geräte (z.B.Handys) nicht in direkter Nähe des Cockpits oder der Steuerungselektronik abzustellen, da sonst Anzeigewerte ver-falscht werden konnten (z.B.Pulsmessung).
■ Lassen Sie vor Aufnahme des Trainings durch ihren Hausarzt klären, ob Sie gesundheitlich für das Training mit thisem Gerät geeignet sind. Der arztliche Befund sollte Grundlage für den Aufbau Ihr's Trainingsprogrammes sein. Falsches oder übermöbiges Training kann zu Gesundheitsschädten führen.
■ Alle hier nicht beschrieben Eingriffe / Manipulationen am Gerät können eine Beschädigung hervorrufen oder auch eine Gefährdung der Person bedeuten. Weitergehende Eingriffe sind nur vom KETTLER-Service oder von KETTLER geschultem Fachpersonal zulässig.
■ Beachten Sie die allgemeinen Sicherheitsbestimmungen und -vorkehrungen für den Umgang mit elektrischen Geräten
■ Beachen Sie auch unbedingt die Hinweise zur Trainingsgestaltung in der Trainingsanleitung.
■ Unsere Produkte unterliegen einer ständigen, innovativen Qualitätssicherung. Daraus resultierende, technische Änderungen gehalten wir uns vor.
■ Im Zweifelsfall und bei Fragen wenden Sie sichitte an ihren Fachhändler.
Der Standort des Geräts muß so gewählt werden, daß ausreichende Sicherheitsabstände zu Hindernissen gewährleistet sind. In unmittelbarer Höhe von Hauptlaufrichtungen (Wege, Tore, Durchgänge) sollen das Aufstellen unterbleiben.
■ Biite stellen Sie den Lenker und den Sattel so ein, dass Sie die für ihre individuelle Körpergroße komfortable Trainingsposition finden.
Ein eventuell auftretendes leises,bauartbedingtes Geräusch beim Auslauf der Schwungmasse hat keine Auswirkung auf die Funktion des Ergometers. Eventuell auftretende Geräische beim Rückwartstreten der Pedalarme sind technisch bedingt und eben-falls absolut unbedenklich.
Das Ergometer verfügbar über ein magnetisches Bremssystem.
■ Bei dem Ergometer handelt es sich um ein drehzahlunabhängig arbeitendes Trainingsgerät.
■ Es ist darauf zu halten, dass niemals Flüssigkeit in das Geräteinnere oder in die Elektronik des Gerätes gelangt. Dies gilt auch für Körperschweiß!
■ Kontrollieren Sie vor jeder Benutzung des Gerätes immer alle Schraub- und Steckverbindungen sowie die jeweiligen Sicherungseinrichtungen auf ihren korrekten Sitz.
Tragen Sie bei der Benutzung geeignetes Schuhwerk (Sportschuhe).
■ Verwenden Sie zur Säuberung und Pflege umweltfreundliche, keinesfalls aggressive oder atzende Mittel.
Während des Trainingsarf sich niemand im Bewegungsbereich der trainierenden Person befinden.
Montagehinweise
■Bitte prufen Sie, ob alle zum Lieferumfang gehorenden Teile vorhanden sind (s. Checkiste) und ob Transportschaden vorliegen. Sollte es Anlauf für Beanstandungen geben, wenden Sie sichitte an ihren Fachhändler.
■ Sehen Sie sich die Zeichnungen in Ruhe an, und montieren Sie das Gerät entsprechend der Bilderfolge. Innerhalb der einzelnen Abbildungen ist der Montageablauf durch Großbuchstaben vorgegeben.
Die Montage des Gerätes muß sorgfältig und von einer erwachsenen Person vorgenommen werden. Nehmen Sie im Zweifelsfall die Hilfe einer weiteren, technisch begabten Person in Anspruch.
■ Beachten Sie, dass bei jeder Benutzung von Werkzeug und bei handwerklichen Tätigkeiten immer eine mögliche Verletzungsgefahr besteht. Gehen Sie daher sorgfältig und umsichtig bei der Montage des Gerätes vor!
■ Sorgen Sie für eine gefahrenfreie Arbeitsumgebung, halten Sie z. B. kein Werkzeug umherliegen. Deponieren Sie z. B. Verpackungsmaterial so, dass keine Gefahren davon ausgegeben können. Bei Folien/Kunststoffüten für Kinder Erstickungsgefahr!
Ersatzteilbestellung Seite 22-23
Geben Sie bei Ersatzteilbestellungenitte die vollständige Artikelnummer, die Ersatzteilnummer, die benötigte Stückzahl und die Seriennnummer des Gerätes (siehe Handhabung) an.
Bestellbeispel: Art.-Nr.07681-000 / Ersatzteil-Nr. 10100030 / 2
Stück / Serien-Nr.:
Bewahren Sie die Originalverpackung des Gerätes gut auf, damit sie später u. U. als Transportverpackung verwendet werden kann. Warenretouren sind nur nach Absprache und mit transportsicherer (Innen-)Verpackung, möglich im Originalkarton vorzunehmen.
Wichtig ist eine detaillierte Fehlerbeschreibung/Schadensmeldung!
Wichtig: Zu verschraubende Ersatzteile werden grundsätzlich ohne Verschraubungsmaterial berechnet und geliefert. Falls Bedarf an entsprechendem Verschraubungsmaterial besteht, ist thises durch den Zusammenhang mit Verschraubungsmaterial bei der Ersatzteilbestellung anzugegeben.
Das für einen Montageschrift notwithstanding Verschraubungsmaterial ist in der dazugehörigen Bildleiste dargestellt. Setzen Sie das Verschraubungsmaterial exakt entspruchend der Abbildungen ein. Alles erforderliche Werkzeug finden Sie im Kleinteilebutel.
■Bitte verschrauben Sie zunachst alle Teile lose und kontrollieren Sie deren richtigen Sitz. Drehen Sie die selbstsichernden Muttern bis zum spürbaren Widerstand zuerst mit der Hand auf, anschließendziehen Sie sie gegen den Widerstand (Klemmsicherung) mit einem Schraubenschluss richtig fest. Kontrollieren Sie alle Schraubverbindungen nach dem Montageschrift auf festen Sitz. Achtung: wieder geloste Sicherheitsmuttern werden unbrauchbar (Zerstörung der Klemmsicherung) und sind durch Neue zu ersetzen.
Bewahren Sie die Originalverpackung des Gerätes gut auf, damit sie später u. U. als Transportverpackung verwendet werden kann.
■ Aus fertigungstechnischen Gründen behalten wir uns die Vormontage von Bauteilen (z.B. Rohrstopfen) vor.
Entsorgungshinweis
DE 60229750
KETTLER-Produkte sind recyclebar. Führten Sie das Gerät am Ende der Nutzungsdauer einer sachgerechten Entsorgung zu (ortliche Sammelstelle).
Heinz KETTLER GmbH & Co. KG
Postfach 1020·D-59463 Ense-Parsit
A KETTLER Austria GmbH
Ginzkeyplatz 10·A-5020 Salzburg
CH Trisport AG
Im Bösch 67·CH-6331 Hūnenberg
http://www.kettler.net
B KETTLER Benelux B.V.
Filiaal Belgie · Brandekensweg 9 · B-2627 Schelle
CH Trisport AG
Im Bösch 67·CH-6331 Hūnenberg
http://www.kettler.net
Montagehandleiding
B KETTLER Benelux B.V.
Filaal Belgie · Brandekensweg 9 · B2627 Schelle
http://www.kettler.net
Im Bösch 67·CH-6331 Hūnenberg
http://www.kettler.net
Messhilfe für Verschraubungsmaterial
| Pos. | Beschreibung | Stück | Ersatzmittel-Nr. |
| 1 | Rahmen gepulvert | 1 | 91111948 |
| 2 | Bodenrohrø 60x2x450 mm | 2 | 91111951 |
| 3 | Rollenschoner rechts, f. Rohrø 60 mm | 1 | 91170548 |
| 4 | Rollenschoner links, f. Rohrø 60 mm | 1 | 91170549 |
| 5 | Verstellenschoner f. Rohrø 60 mm | 2 | 91170550 |
| 6 | Antriebsrad mit VKT-Achse | 1 | 91130125 |
| 7 | Kugellager 6203 ZZ (paarweise je Achse wechseln) | 4 | 33100023 |
| 8 | Schwungrad mit Achse, Freilauf, Lager und Befestigung | 1 | 91140383 |
| 9 | Lageraufnahme (2579) mit Buchsen und Befestigung | 2 | 98585006 |
| 10 | Sicherungssring (ø16 mm) für Schwungrad | 3 | 10709016 |
| 11 | Keilrippenriemen 1059mm, PJ8 | 1 | 67005122 |
| 12 | Zugfeder mit Gewindeeinsatz | 1 | 25638032 |
| 13 | Geschwindigkeitsabn. mit Kabel 375 mm und Befestig. | 1 | 91170417 |
| 14 | Aufnahme (4196) für Netzstecker | 1 | 70128803 |
| 15 | Führungs-Stopfen (3773) für Rahmen | 1 | 70127716 |
| 16 | Steuerung für Magnetspule mit Befestigung | 1 | 91170428 |
| 17 | Aufnahmeeblech BD 1333 mit Befestigung | 1 | 97200247 |
| 18 | Spannrolle mit Umlenkhebel montiert | 1 | 91140373 |
| 19 | Leitung 700 mm, mit Buchse | 1 | 42860007 |
| 20 | Cockpit-Oberteil (4490) mit Befestigung | 1 | 70114000 |
| 21 | Distanzhülse 12 mm lang (zu Pos. 23) | 1 | 97200562 |
| 22 | Klemmschelle | 1 | 97200363 |
| 23 | Sterngriffschraube M8x53 mm | 1 | 10103028 |
| 24 | Cockpit-Unterteil (4491) mit Befestigung | 1 | 70113971 |
| 25 | Computer X 1 (SF2B) | 1 | 67000877 |
| 26 | Cockpit-Vorderteil (4485) mit Befestigungselementen | 1 | 70113968 |
| 27 | Lenksäule gepulvert | 1 | 91150671 |
| 28 | Pulsabnehmer M 3406 | 1 | 67000421 |
| 29 | Stromkabel unten, 850 mm | 1 | 42860012 |
| 30 | Griffbügel mit Griffschlüachen und Stopfen | 1 | 91150593 |
| 31 | Griffschlauch 580 mm lang | 2 | 10118095 |
| 32 | Stopfen fürø 25 mm | 2 | 10100030 |
| 33 | Sattelrohr verchromt, mit Sattelrohrabdeckungen .Pos.40 und 41 | 1 | 91160062 |
| 34 | Gleitrohr 80 mm | 1 | 97100347 |
| 35 | Sattel | 1 | 72002019 |
| 36 | Sattelabdeckung (3097) | 1 | 70128512 |
| 37 | Drehgriffschraube M12 (für Längsverstell.) mit Rasterstift | 1 | 91170308 |
| 38 | Drehgriffschraube M16 (für Höhenverstell.) mit Rasterstift | 1 | 91170291 |
| 39 | Stromkabel oben, 1100 mm | 1 | 67000874 |
| 40 | Sattelrohrabdeckung rechts (3774) (mit Teil 41 bestellen) | 1 | 70127708 |
| 41 | Sattelrohrabdeckung links (3775) (mit Teil 40 bestellen) | 1 | 70127709 |
| 42 | Schwerpunkttrienepadale rechts und links mit Fußriemen | 1 | 33300005 |
| 43 | Zehriemen rechts und links) | 1 | 94600835 |
| 44 | Schnittstelle mit Kabel 300 mm lang | 1 | 67000743 |
| 45 | Bremsmagnet mit Spulenkörper (gewickelt) | 1 | 91140279 |
| 46 | Netztrafo kpl. | 1 | 42860006 |
| 47 | Pedalarm paar | 1 | 33001010 |
| 48 | Lenkrohrabdeckung (4484) | 1 | 70113972 |
| 49 | Federscheibeø 17,3 mm (zu Pos. 7) | 2 | 10601003 |
| 50 | Seegerringø 17 mm (zu Pos. 7) | 1 | 10709021 |
| 51 | Antriebshülseø 34,5 mm mit Freilauf HFL 1626 | 1 | 91140269 |
| 52 | Lüfterscheibe (2359) | 1 | 70125785 |
| 53 | Seitenverkleidung Unterteil rechts (4479) | 1 | 70113978 |
| 54 | Seitenverkleidung Unterteil links (4480) | 1 | 70113979 |
| 55 | Seitenverkleidung rechts (4481) | 1 | 70113985 |
| 56 | Seitenverkleidung links (4482) | 1 | 70113986 |
| 57 | Lüftungsgitter (3338) | 1 | 70113996 |
| 58 | Erdungskabel | 1 | 67000805 |
| 59 | Pedalverkleidung (4483) | 2 | 70113997 |
| 60 | Lamellenstopfen | 2 | 10100191 |
| 61 | Lasche | 2 | 97200258 |
| 62 | Cockpit-Stütze (4486) | 1 | 70113969 |
| 63 | Aufnahmewinkel | 1 | 97200243 |
| 64 | Schraubterminal | 1 | 67000699 |
| 65 | Schraubenbeutel (ohne Abbildung) | 1 | 91180438 |
