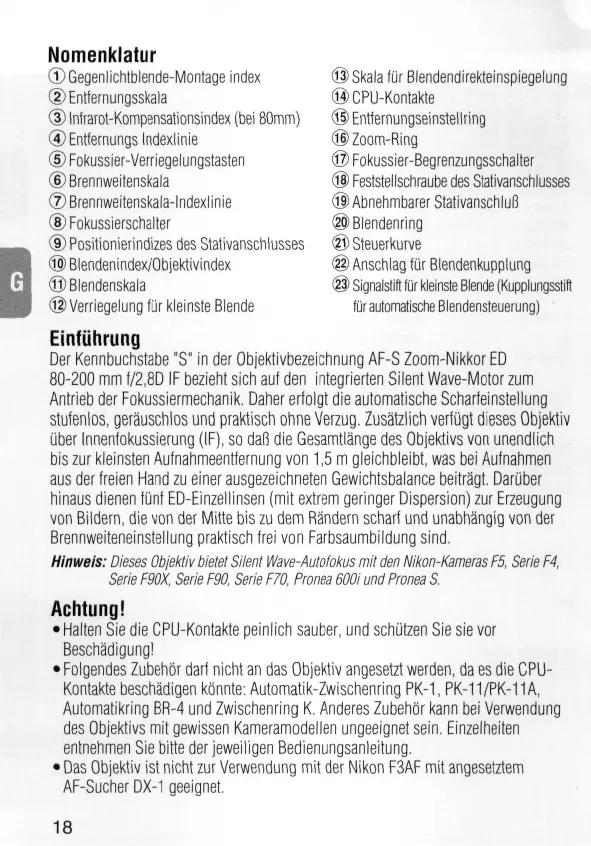

Nomenklatur ©Gegenlichtblende-Montage index ©Entfernungsskala ® Infrarot-Kompensationsindex (bei 80mm) ® Entfernungs Indexlinie © Fokussier-Verriegelungstasten © Brennweitenskala ® Brennweitenskala-lndexlinie ©Fokussierschalter © Positionierindizes des Stativanschlusses ® Blendenindex/Obiektivindex © Blendenskala @ Verriegelung (Or kleinste Blende

©SkalafiirBlendendirekteinspiegelung ©CPU-Kontakte © Entfernungseinstellring © Zoom-Ring © Fokussier-Begrenzungsschalter @ Feststellschraube des Stativanschlusses ©Abnehmbarer StativanschluB ©Blendenring @ Steuerkurve ® Anschlag fur Blendenkupplung @ Signalstift fur kleinste Blende (Kupplungsstift furautomatische Blendensteuerung)

Einfiihrung Der Kennbuchstabe "S" in der Objektivbezeichnung AF-S Zoom-Nikkor ED 80-200 mm f/2,8D IF bezieht sich auf den integrierten Silent Wave-Motor zum Antrieb der Fokussiermechanik. Daher erfolgt die automatische Scharfeinstellung stufenlos, gerauschlos und praktisch ohne Verzug. Zusatzlich verfugt dieses Objektiv uber Innenfokussierung (IF), so daB die Gesamtlange des Objektivs von unendlich bis zur kleinsten Aufnahmeentfernung von 1,5 m gleichbleibt, was bei Aufnahmen aus der freien Hand zu einer ausgezeichneten Gewichtsbalance beitragt. Dariiber hinaus dienen funf ED-Einzellinsen (mit extrem geringer Dispersion) zur Erzeugung von Bildern, die von der Mitte bis zu dem Randem scharf und unabhangig von der Brennweiteneinstellung praktisch frei von Farbsaumbildung sind.

Hinweis: Dieses Objektiv bietel Silent Wave-Autofokus mit den Nikon-Kameras F5, Serie F Serie F90X, Serie F90, Serie F70, Pronea 600i und Pronea S.

Achtung! • Halted Sie die CPU-Kontakte peinlich sauber, und schiitzen Sie sie vor Beschadigung! • Folgendes Zubehor dart nicht an das Objektiv angesetzt werden, da es die CPUKontakte beschadigen konnte: Automatik-Zwischenring PK-1, PK-11/PK-11A, Automatikring BR-4 und Zwischenring K. Anderes Zubehor kann bei Verwendung des Objektivs mit gewissen Kameramodellen ungeeignet sein. Einzelheiten entnehmen Sie bitte der jeweiligen Bedienungsanleitung. • Das Objektiv ist nicht zur Verwendung mit der Nikon F3AF mit angesetztem AF-Sucher DX-1 geeignet.

Fokussieren Wahlen Sie den Fokussiermodus der Kamera anhand der folgenden Tabelle: ——-.Jokussiermodus der Kameras

F5, Serie F4, Serie F90X, Serie F90, Serie F70, Pronea 600i und Pronea S Nikon-AF-Kamera (auRer F3AF)

C S AF M C S AF M Anclere Nikon-Kameras (auBer F3AF)

Fokussiermodus des Objektivs

M/A M Autofokus-Modus mit manueller Einstellmdglichkeit

Manuelles Fokussieren (Entfernungsmessung verfugbar)

Manuelles Fokussieren (Entfernungsmessung verfugbar) Manuelles Fokussieren (Entfernungsmessung verfugbar)

Manuelles Fokussieren

• Autofokus-Modus mit manueller Einstellmdglichkeit Stellen Sie den Fokussierschalter (Abb. 1) auf M/A. Bei dieser Einstellung ist der Autofokus-Modus zwar aktiviert, kann aber jederzeit durch Drehen des separaten Entfernungseinstellrings und gleichzeitiges Antippen des Auslosers Oder der AFStarttaste (AF-ON) an Kameras, die uber ein solches Bedienteil verfugen, deaktiviert werden. Zur Aufhebung der manuellen Einstellmdglichkeit den Ausloser oder die AF-Starttaste freigeben. • Begrenzung des Autofokusbereichs (nur bei Kameras mit M/A-Modus) Zur Reduzierung der Autofokuszeit ist der Fokussier-Begrenzungsschalter (Abb. 2) von Wahlbereich FULL auf °°-2,5 m zu stellen. Dies ist nutzlich zur Aufnahme von Objekten in schnelier Bewegung, die weiter als 2,5 m entfernt sind. Bei Objekten mit Aufnahmeentfernungen unter 2,5 m stellen Sie den Schalter auf FULL. • Nutzung der Fokussier-Verriegelungstasten (nur bei Kameras mit M/A-Modus) Wahrend eine der drei Fokussier-Verriegelungstasten (Abb. 3) gedruckt ist, bleibt der Autofokus-Modus verriegelt. Diese Funktion laBt sich auch durch Drucken der AF-Verriegelungstaste an Kameras aufrufen, die uber diese Taste verfugen. Dabei hat die AF-Verriegelung Vorrang.

Infrarotkompensierung Bei Aufnahmen auf SchwarzweiB-lnfrarotfilm muB die Scharfeinstellung geringfiigig von Hand korrigiert werden. Farb-lnfrarotfilm dagegen benotigt keine Fokuskompensierung. Der kleine weiOe Punkt links neben der Entfemungsindexlinie ist der Infrarotkompensierungs-lndex bei der 80-mm-Einstellung. Zu diesem Zweck fokussieren Sie zunachst das Aufnahmeobjekt manuell und fluchten dann die Fokussierentfernung erneut mit dem kleinen weiBen Punkt. Danachsetzen Sie ein Rotfilter (R60) fur Infrarotfotografie vor. Zur Ermittlung der Position des Infrarotkompensierungs-lndex ist bei alien Brennweiten anhand der folgenden Tabelle vorzugehen: Brennweite

Kompensation von Entfernungs-lndexlinie (am Entferungsskalenfenster)

1,3mm (weiRer Punkt)

Zoomen und Scharfentiefe Zum Zoomen drehen Sie den Zoom-Ring, bis die gewiinschte Bildkomposition im Sucher zu sehen ist. Im M-Modus (manueller Fokus) ist die Scharfeinstellung bei jeder Brennweite moglich. Allerdings gilt, je langer die Brennweite, desto grbBer das Bild und desto flacher die Scharfentiefe, so daB die Fokussierung vereinfacht wird. Verfugt die Kamera iiber eine Taste oder einen Hebel zur Scharfentiefe-Vorschau (Abblendung), sc laBt sich die Scharfentiefe im Kamerasucher verfolgen.

Verriegelung auf kleinster Blende (Abb. 4) Fur Programm- und Blendenautomatik muB der Blendenring auf kleinster Offnung (22) verriegelt werden. 1 Drehen Sie den Blendenring, bis die Blendenzahl 22 dem Blendenindex gegenubersteht. 2 Schieben Sie den Riegel in Richtung auf den Blendenring, so daB der Riegel auf den orangefarbenen Punkt ausgerichtet ist. Zur Entriegelung schieben Sie den Riegel in die entgegengesetzte Richtung.

Empfohlene Einstellscheiben Fur bestimmte Nikon-Kameras stehen verschiedene auswechselbare Einstellscheiben zur Verfugung, um jeder Aufnahmesituation gerecht zu werden. Die zur Verwendung "mil diesem Objektiv empfohlenen sind nachstehend aufgelistet: Einstellsctteibe EC-B Kamera

O O O O Hervorragende Scharfeinstellung Akzeptable Scharfeinstellung Das Sucherbild vignettiert leicht. Die Aufnahme selbst bleibt hiervon unberuhrt. — Nlcht moglich ( ) Zeigt den Betrag zusatzlich erforderlicher Belichtungskorrektur (nur bei mittenbetonter Messung). Ein Leerfeld bedeutert: unbrauchbar. Da die Einstellsctieibe M sowohl fur Maktrofotografie bis mm AbbildungsmaBstab 1:1 als auch Mikrofotogratie eingesetzt werden kann, unterscheidet sich ihr Anwendungsbereich von dem anderer Einstellscheiben. Bei Verwendung der Scheiben B, E, K2, B2 bzw. E2 in anderen als den obengenannten Kameras gelten die Spalten fur die Scheiben B, E und K.

Blitzaufnahmen mit Kameras mit eingebautem Blitz Brennweite und Aufnahmeentfernung vor der Blitzaufnahme kontrollieren, da unter den folgenden Umsta'nden eine Vignettierung erfolgt. Bei Kameras der Serie F60, Serie F50 und F-601: Moglich bei Brennweiten von 105 mm Oder langer—allerdings nur dann, wenn die Aufnahmeentfernung maximal 2 m betragt. Bei Kamera Pronea S: Moglich bei Brennweiten von 135 mm Oder langer—allerdings nur dann, wenn die Aufnahmeentfernung maximal 2,5 m betragt.

Verwendung eines Stativs Dieses Objektiv mit einem abnehmbaren, drehbaren StativanschluB ist ausgestattet. Damit die Gewichtsverteilung zwischen Kamera und Objektiv ausgeglichen ist, bringen Sie das Stativ nicht an der Kamera, sondern am StativanschluB an (Abb. 5). Fur vertikale Aufnahmerichtung konnen Sie die Kamera urn 90° nach rechts Oder links drehen. Losen Sie die Feststellschraube des Stativanschlusses etwas © , drehen Sie die Kamera in vertikale Position © , und Ziehen Sie die Schraube an (Abb. 6). AuBerdem laBt sich der StativanschluB fur beguemeres Aufnehmen aus der freien Hand abnehmen (Abb. 7). In diesem Fall drehen Sie die Feststellschraube des Stativanschlusses heraus und nehmen dann den StativanschluB ab.

Pflege des Objektivs • Saubern Sie Glasflachen mit einem Blasepinsel. Staub und Flecken entfenen Sie mit einem sauberen, weichen Baumwolltuch Oder Optik-Reinigungspapier, das Sie mit ethanol (Alkohol) Oder Optik-Reinigungsflussigkert anfeuchten. Wischen Sie in kreisfb'rmigen Bewegungen von der Mitte nach auBen, ohne daB Wischspuren zuruckbleiben. • Verwenden Sie keinesfalls Verdiinnung Oder Benzin zur Reinigung, da dieses zu Beschadigungen fiihren, Gesundheitsschaden verursachen Oder ein Feuerauslosen kdnnte, • Zum Schutz der Frontlinse empfiehlt es sich, stets ein NC-Filter aufgesetzt zu lassen. Die Gegegenlichtblende wirkt als zusatzlicher Frontlinsenschutz. • Bei Aufbewahrung des Objektivs in seinem Kocher sollten beide Objektivceckel aufgesetzt sein. • Bei langerer Nichtbenutzung solIte das Objektiv an einem kuhlen, trockenen Ort aufbewahrt werden. Halten Sie das Objektiv von direkter Sonneneinstrahlung Oder Chemikalien wie Kampfer Oder Naphthalan fern, • Halten Sie das Objektiv von Wasser fern, das zur Korrosion und zu Betriebsstorungen fiihren kann. • Einige Teile des Objektivs bestehen aus verstarktem Kunststoff. Lassen Sie das Objektiv deshalb nie an ubermaBig heiBen Orten zuruck!

Zubehor Aufsteckbarer 77-mm-Frontobjektivdeckel Objektivruckdeckel LF-1 Bajonett-Gegenlichtblende HB-17 Fester Objektivkocher CL-73

Sonderzubehor Weiter 77-mm-Einschraubfilter, einschliefilich Zirkularpolarisationsfilter Gegenlichtblende HN-34 fur 77-mm-Zirkularpolarisationsfilter (HN-29 nicht verwendbar) Telekonverter TC-14E, TC-20E Telekonverter TC-14B, TC-201

Technische Daten Brennweite: Maximale Blendenoffnung: Optischer Aufbau: Bildwinkel: Brennweitenskala: Entfernungsskala: Entfernungsdaten: Blendenskala:

80-200 mm f/2,8 18 Linsen in 14 Gruppen (5 ED-Linsen)

30°10' -12°20' 80,105,135,200 mm Unterteitt in Meter und FuB, undzwar von 1,5 m bis unendlichH Ausgabe an die Kamera f/2,8 -f/22, sowohl auf der Standardskala als auch der Skala fur Blendendirekteinspiegelung

Verriegelungfiir kleinste Blende: Blendenart: Belichtungsmessung

Vorhanden Vollautomatisch Offenblendenmessung bei Kameras mit AlBlendenkupplung oder CPU-Interface-System; Arbeitsblendenmessung bei alien anderen Kameras Innenfokussierung nach dem Nikon-IF-System (mittels Fokussiersystem: integriertem Silent Wave-Motor); manuell Liber separaten Fokussierring Fokussier-Begrenzungsschalter: Vorhanden; zwei Wahlbereiche: FULL (unendlich bis 1,5 m) oder °°-2,5m manuell iiber separaten Zoom-Ring Zoomen: abnehmbarer StativanschluB, drehbar urn 360° mit Indizes Stativbefestigung: in Abstanden von 90° Nikon-Bajonettfassung Objektivfassung: 77 mm (P = 0,75mm) BefestigungsgroBe; ca. 88 mm Durchm. x 207 mm Lange bis Flansch; Abmessungen: Gesamtlangeca. 215mm ca. 1580 g mit StativanschluB, ca. 1450 g nur Objektiv Gewicht:
