BEDIENUNGSANLEITUNG AF-I NIKKOR ED 400MM F/2.8D IF NIKON

BESONDERE MERKMALE (MIT NIKON-KAMERAS DER SERIE F4, F90X, F90 ODER F70) Herzlichen Dank dafiir, dal) Sie sich fur das Nikon-Objektiv AF-I Nikkor ED 400mm f/2,8 D IF entschieden haben. Zusammen mit einer Nikon-Kamera der Serie F4, F90X, F90 oder F70 bietet es Ihnen die folgenden Vorteile: • Extrem schnelle, automatische und gerauschlose Fokussierung dank dem neuen, integrierten ankerlosen Fokussiermotor von Nikon. • Schnelles Umschalten zwischen automatischem und manuellem Fokussieren nach Stellen des Fokussiermodusrings auf M/A. • Die Entfernungsdaten werden vom Objektiv unmittelbar an Kameras der Serie F90X, F90 oder F70 iibertragen. * The Nikon N90s, N90 and N70 are sold exclusively in the U.S.A.

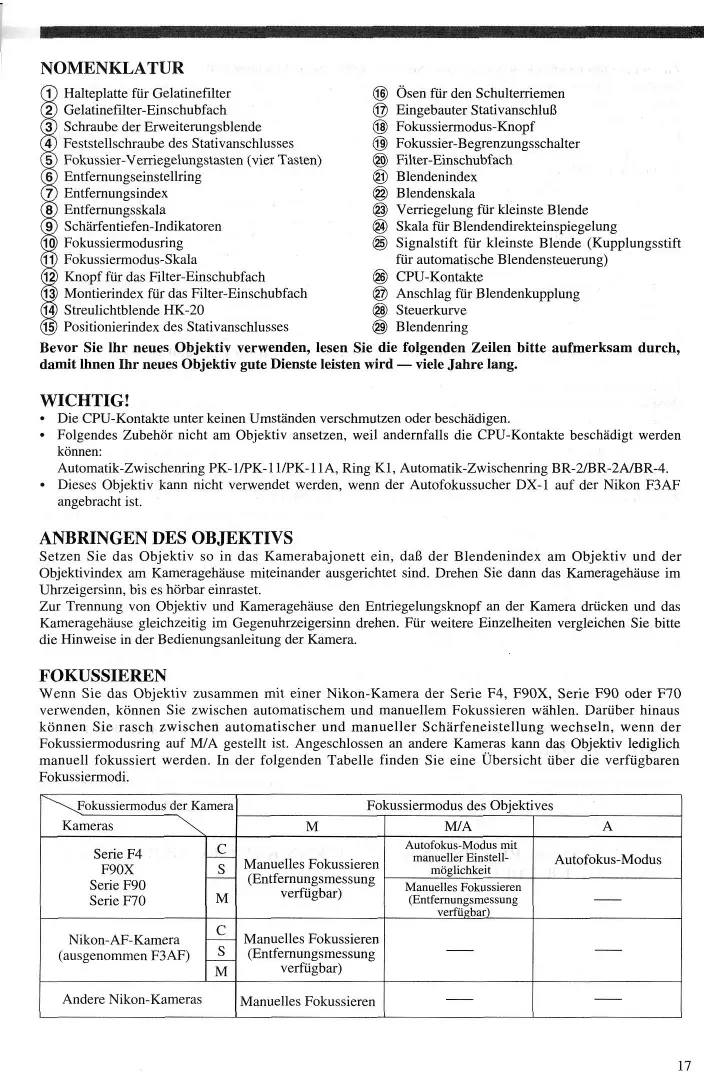

Halteplatte fur Gelatinefilter Gelatinefilter-Einschubfach Schraube der Erweiterungsblende Feststellschraube des Stativanschlusses Fokussier-Verriegelungstasten (vier Tasten) Entfernungseinstellring Entfernungsindex Eritfernungs skala Scharfentiefen-Indikatoren Fokus siermodu sring Fokus siermodus -Skala Knopf ftir das Filter-Einschubfach Montierindex ftir das Filter-Einschubfach Streulichtblende HK-20 Positionierindex des Stativanschlusses

(§) @ @ @ @ @ @ @ @ @ (§) @ @ @)

Osen fiir den Schulterriemen Eingebauter StativanschluB Fokussiermodus-Knopf Fokussier-Begrenzungsschalter Filter-Einschubfach Blendenindex Blendenskala Verriegelung fiir kleinste Blende Skala fiir Blendendirekteinspiegelung Signalstift fiir kleinste Blende (Kupplungsstift fiir automatische Blendensteuerung) CPU-Kontakte Anschlag fur Blendenkupplung Steuerkurve Blendenring

Bevor Sie lhr neues Objektiv verwenden, lesen Sie die folgenden Zeilen bitte aufmerksam durch, damit lhnen lhr neues Objektiv gute Dienste leisten wird — viele Jahre lang. .

WICHTIG! • Die CPU-Kontakte unter keinen Umstanden verschmutzen oder beschadigen. • Folgendes Zubehbr nicht am Objektiv ansetzen, weil andernfalls die CPU-Kontakte beschadigt werden konnen: Automatik-Zwischenring PK-1/PK-11/PK-11A, Ring Kl, Automatik-Zwischenring BR-2/BR-2A/BR-4. • Dieses Objektiv kann nicht verwendet werden, wenn der Autofokussucher DX-1 auf der Nikon F3AF angebracht ist. '

ANBRINGEN DES OBJEKTIVS Setzen Sie das Objektiv so in das Kamerabajonett ein, daB der Blendenindex am Objektiv und der Objektivindex am Kameragehause miteinander ausgerichtet sind. Drehen Sie dann das Kameragehause im Uhrzeigersinn, bis es horbar einrastet. Zur Trennung von Objektiv und Kameragehause den Entriegelungsknopf an der Kamera driicken und das Kameragehause gleichzeitig im Gegenuhrzeigersinn drehen. Fiir weitere Einzelheiten vergleichen Sie bitte die Hinweise in der Bedienungsanleitung der Kamera.

FOKUSSIEREN Wenn Sie das Objektiv zusammen mit einer Nikon-Kamera der Serie F4, F90X, Serie F90 oder F70 verwenden, konnen Sie zwischen automatischem und manuellem Fokussieren wahlen. Dariiber hinaus konnen Sie rasch zwischen automatischer und manueller Scharfeneistellung wechseln, wenn der Fokussiermodusring auf M/A gestellt ist. Angeschlossen an andere Kameras kann das Objektiv lediglich manuell fokussiert werden. In der folgenden Tabelle finden Sie eine Obersicht iiber die verfiigbaren Fokus siermodi. ^ ^ \ F o k u s siermodus der Kamera Kameras

Serie F4 F90X Serie F90 Serie F 7 0 Nikon-AF- Kamera (ausgenommen F3AF)

C S M C S M Andere Nikon-Kameras

Fokus siermodus des Objektives M Manuelles Fokussieren (Entfemungsmessung verfiigbar)

M/A Autofokus-Modus mit manueller Einstellmoglichkeit Manuelles Fokussieren (Entfemungsmessung verfiigbar)

Manuelles Fokussieren (Entfemungsmessung verfiigbar)

Manuelles Fokussieren

Zusammen mit einer Nikon-Kamera der Serie F4, F90X, Serie F90 Oder F70 Autofokusbetrieb: Driicken Sie den Fokussiermodus-Knopf, und drehen Sie den Fokussiermodusring auf A, bis er einrastet; das Objektiv ist nun fur den Autofokusbetrieb eingestellt. Vergewissern Sie sich, dafi die Kamera auf den Fokussiermodus C oder S gestellt ist. Im Autofokus-Modus lassen sich die Funktionen Fokussier-Verriegelung und Entfernungsbereichswahl (mit Fokussier-Begrenzungsschalter) verwenden. Nahere Hinweise dazu finden Sie weiter unten. Autofokusbetrieb mit der Moglichkeit manuellen Fokussierens: Drucken Sie den FokussiermodusKnopf, und drehen Sie den Fokussiermodusring auf A/M, bis er einrastet; das Objektiv ist nun auf Autofokusbetrieb gestellt, aber Sie haben zusatzlich die Moglichkeit, manuell zu fokussieren. Drucken Sie zum manuellen Fokussieren den Ausloser etwas herunter und fokussieren Sie das Objektiv durch Drehen des Fokussierrings, bis die Details scharf im Sucher abgebildet werden. Durch Loslassen des Auslosers wird wieder auf Autofokusbetrieb umgeschaltet. Vergewissern Sie sich, daB die Kamera auf den Fokussiermodus C oder S gestellt ist, wenn Sie den Autofokusbetrieb wiinschen. Manuelles Fokussieren: Drucken Sie den Fokussiermodus-Knopf, und drehen Sie den Fokussiermodusring auf M, bis er einrastet; das Objektiv ist nun fur manuelles Fokussieren eingestellt. Fokussieren Sie das Objektiv durch Drehen des Fokussierrings, bis die entsprechenden Details scharf im Sucher abgebildet werden. Einen Richtwert zum Fokussieren liefert Ihnen der elektronische Entfernungsmesser. Manuelles Fokussieren, wenn am Objektiv der Fokussiermodus M/A gewahlt ist: Wahlen Sie am Objektiv den Fokussiermodus M. Drucken Sie nun den Fokussiermodus-Knopf, und drehen Sie den Fokussiermodusring, bis er in der Position M/A einrastet. Driicken Sie zum manuellen Fokussieren den Ausloser etwas herunter und fokussieren Sie das Objektiv durch Drehen des Fokussierrings, bis die Details scharf im Sucher abgebildet werden. Durch Loslassen des Auslosers wird wieder auf Autofokus-Modus umgeschaltet. Trotzdem wird in einem solchen Fall das Objektiv nicht automatisch fokussiert, da es auf den Fokussiermodus M gestellt ist. Der elektronische Entfernungsmesser liefert einen Richtwert fur das manuelle Fokussieren. Zusammen mit einer Nikon-Autofokus-Kamera (auBer Modell F3AF) Hier haben Sie lediglich die Moglichkeit, manuell zu fokussieren. Drucken Sie den Fokussiermodus-Knopf, und drehen Sie den Fokussiermodusring auf M, bis er einrastet; das Objektiv ist nun fur manuelles Fokussieren eingestellt. Fokussieren Sie das Objektiv durch Drehen des Fokussierrings, bis die Details scharf im Sucher abgebildet werden. Der elektronische Entfernungsmesser liefert Ihnen einen Richtwert fur das manuelle Fokussieren. Um im Fokussiermodus M/A manuell fokussieren zu konnen, mufi das Objektiv, bevor es angebracht wird, am Fokussiermodusring fur manuelles Fokussieren eingestellt werden. Zusammen mit einer Nikon-Kamera ohne Autofokus-Funktion Hier haben sie die lediglich die Moglichkeit, manuell zu fokussieren. Drucken Sie den FokussiermodusKnopf, und drehen Sie den Fokussiermodusring auf M, bis er einrastet; das Objektiv ist nun fUr manuelles Fokussieren eingestellt. Fokussieren Sie das Objektiv durch Drehen des Fokussierrings, bis die Details scharf im Sucher abgebildet werden.

FOKUSSIERVERRIEGELUNG (MIT NIKON-KAMERAS DER SERIE F4, F90X, SERIE F90 ODER F70) Driicken Sie im Autofokus-Modus diese Taste, wenn Sie ein Detail scharf abbilden mochten, das seine Entfernung verandert oder nicht in der Bildmitte Hegt. Nach Loslassen der Fokussier-Verriegelungstaste wird der Autofokusbetrieb wieder aufgenommen. Die Fokussier-Verriegelungsfunktion kann sowohl an der Kamera als auch am Objektiv ausgelbst werden.

ENTFERNUNGSBEREICHSWAHL (MIT NIKON-KAMERAS DER SERIE F4, F90X, SERIE F90 ODER F70) Wenn die ungefahre Entfernung zum Motiv bekannt ist, konnen Sie den Entfernungsbereich einschranken, um den automatischen Fokussiervorgang zu beschleunigen. Die folgenden drei Entfernungsbereiche konnen gewahlt werden: Nahfeld -— Unendlich (4): vordere Raststellung (FULL) Nahfeld — 7 m: Mittelstellung (7 — 3.3 m) 7 m - Unendlich H : hintere Raststellung (°° — 7 m) •

EMPFOHLENE EINSTELLSCHEIBEN Fur Nikon-Kameras stehen verschiedene, auswechselbare Einstellscheiben zur Verfiigung, um jedem Objektiv und jeder Aufnahmesituation gerecht zu werden, Die zur Verwendung mit Ihrem Objektiv empfohlenen Einstellscheiben sind aufgelistet. "——-Jynstellscheibe Karoera '—^^__

F4 (mit DP-20) F4 (mit DA-20) F3

Ausgezeichnete Scharfeinstellung Brauchbare Scharfeinstellung Leichte Vignettierung oder Moire" im Sucherbild, nicht jedoch auf dem Film. Ein Leerfeld bedeutet unbrauchbar. Da die Einstellscheibe Typ M fiir Makrofotografie bei einem Abbildungsverhaltnis von 1:1 sowie fiir Mikrofotografie verwendet wird, unterscheidet sich ihre Anwendung von den anderen Einstellscheiben. Fiir die Einstellscheiben K2, B2 und E2 siehe die Spalten fiir die Scheiben K, B bzw. E. Siehe auch die Anleitung der jeweiligen Kamera.

VERRIEGELUNG FUR KLEINSTE BLENDE Abb A Verwenden Sie fiir Programmautomatik oder Blendenautomatik mit Zeitvorwahl den Hebel fiir Verriegelung fiir kleinste Blende, um die Blende bei f/22 zu verriegeln. 1. Stellen Sie das Objektiv auf die kleinste Blende ein (f/22). 2. Schieben Sie den Verriegelungshebel in die Richtung des Blendenrings, so daB der weiBe Punkt auf dem Hebel mit dem orangen Punkt ausgerichtet ist. (Siehe Abb.) Zur Freigabe der Verriegelung schieben Sie den Hebel in die umgekehrte Richtung.

SCHARFENTIEFE Sie konnen die Scharfentiefe anhand der farbigen Scharfentiefe-Indikatoren kontrollieren, die auf dem Objektivtubus eingraviert sind. Wenn Ihre Kamera einen Scharfentiefe-Kontrollknopf besitzt, konnen Sie die Scharfentiefe auch im Sucher kontrollieren. (Siehe Bedienungsanleitung der Kamera.) Oder Sie konnen die Scharfentiefe aus der Tabelle auf Seite 38 ablesen.

DIE VERWENDUNG VON FILTERN Verwenden Sie Ihr Objektiv stets mit einem Filter. Das Filter-Einschubfach wird mit bereits eingesetztem Glasfilter Nikon NC geliefert. Ein Gelatinefilterhalter gehort ebenfalls zum mitgelieferten Zubehor. Auswechseln von Glasfiltern Abb. B, C, D 1. Driicken Sie den Knopf am Glasfilterhalter und drehen Sie ihn im Gegenuhrzeigersinn, bis sein weiBer Strich quer zur Objektivachse steht. 2. Ziehen Sie den Halter heraus. 3. Schrauben Sie das Filter heraus und setzen Sie ein neues Filter ein. 4. Schieben Sie den Halter wieder ein, driicken Sie den Knopf, und drehen Sie ihn im Uhrzeigersinn. Gelatinefilter Abb. E 1. Schneiden Sie sich ein Gelatinefilter von ca. 55 mm Druchmesser zurecht. 2. Offnen Sie die Platte des Gelatinefilterhalters, indem Sie dessen Klinke driicken und anheben. 3. Legen Sie das Gelatinefilter in den Halter, und schlieBen Sie die Platte. Vergewissern Sie sich, daB das Filter keine Kratzer aufweist, staubfrei ist und plan liegt. 4. Entfernen Sie den Glasfilterhalter aus dem Objektiv und setzen Sie den Gelatinefilterhalter ein.

VERWENDUNG DER GEGEJVLICHTBLENDEN HK-20 Die Gegenlichtblenden verhindern bei hellem Sonnenlicht den Streulichteinfall in das Objektiv. Anbringen der Gegenlichtblende HK-20 1. Die Verriegelungsschraube der HK-20 iockern. 2. Die HK-20 auf das Objektiv stecken. 3. Die Verriegelungsschraube festziehen.

Abb. F Aufbewahren der Gegenlichtblende Die Verriegelungsschraube der HK-20 lockem. Die HK-20 in Umkehrstellung am Objektiv anbringen und die Verriegelungsschraube festziehen.

Serienm&fMges Zubehdr Aufsteckbarer Kunstleder-Frontdeckel Hinterer Objektivdeckel LF- ] Eingebautes 52-mm-Einschraubfilter NC Halter fur Gelatinefilter

Schulterriemen Gegenlichtblende HK-20 Massivkoffer CT-401

Sonderzubehorz Weitere 52-mm-Einschraubfilter Telekonverter TC-14B TelekonverterTC-301

TelekonverterTC-14E Telekonverter TC-20E TECHNISCHE DATEN Brennweite: 400 mm Maximale Blendenoffnung: 1/2.8 Optischer Aufbau: 10 Linsen in 7 Gruppen (plus vorne angebrachte staubdichte Glasplatte) BUdwinkel:6°10' Entfernungsskala: Unterteilt in Meter und Fufi, und zwar von 3.3 m (12 ft) bis Unendlich (°°) Entfernungsdaten: Werden an Kameras Ubertragen Blendenskala: f/2.8 — f/22, sowohl auf der Standardskala als auch auf der Skala fiir direkte Ablesung Verriegelung fiir kleinste Blende: Vorgesehen Btendenart: Vollautomatisch Belichtungsmessung: Offenblendenmessung bei Kameras mit AI-Blendenkupplung oder CPU-InterfaceSystem; Arbeitshlendenmessung bei alien anderen Kameras ohne AI-Blendenkupptung Fokussiersystem: Innenfokussierung nach dem Nikon-IF-System Stativbefestigung: Eingebauter Einschraubkranz, der um 360° drehbar ist Gegenlichtblende: Vorgesehen Filter: Glasfiltereinschubfacher fiir 52-mm-Schraubfilter; Gelatinefilter-Einschubfach fiir StandardGelatinefilter AnschluB: Nikon-BajonettanschluB Abmessungen: Durchmesser: ca. 158 mm; Lange: ca. 376 mm; Gesamtlange: ca. 384 mm Gewicht: ca. 6300 g

OBJEKTIVPFLEGE • Reinigen Sie die Linsenoberflache zunachst mit einem BlasepinseJ. Benutzen Sie zur weitergehenden Reinigung ein mit reinem Alkohol befeuchtetes weiches und sauberes Baumwolltuch bzw. Linsenreinigungspapier. Wischen Sie dabei in einer groBer werdenden Kreisbewegung von innen nach auBen, • Bei der Reinigung des hinteren Teils des Objektivs mit einem Spriihdusenblaser vorsichtig sein, wei] der starke Luftstrom die Blendenlamellen beschadigen kann. Um eine Beschadigung zu vermeiden, die Blende ganz offnen und den Blaser in ausreichender Entfernung halten. • Schiitzen Sie die Linsenoberflachen stets vor Schmutz und Beschadigung. Auch die Gegenlichtblende bewahrt sich als Frontlinsenschutz. • Bei Nichtbenutzung sollte der vordere Objektivdeckel grundsatzlich aufgesetzt bleiben. • Wenn Sie das Objektiv langere Zeit unbenutzt lassen, bewahren Sie es an einem kiihlen, trockenen Ort auf, um Rost und Schimmelbefall zu vermeiden. Schiitzen Sie das Objektiv vor direkter Sonneneinstrahlung und vermeiden Sie die Nahe von Naphtalin und Kampfer. • Schiitzen Sie das Objektiv vor Wasser und Feuchtigkeit. Nasse auf dem Objektiv kann zu Funktionsstdrungen fiihren.
