BEDIENUNGSANLEITUNG AF-S NIKKOR 50MM F-1.4G NIKON

Benutzerhandbuch S.18

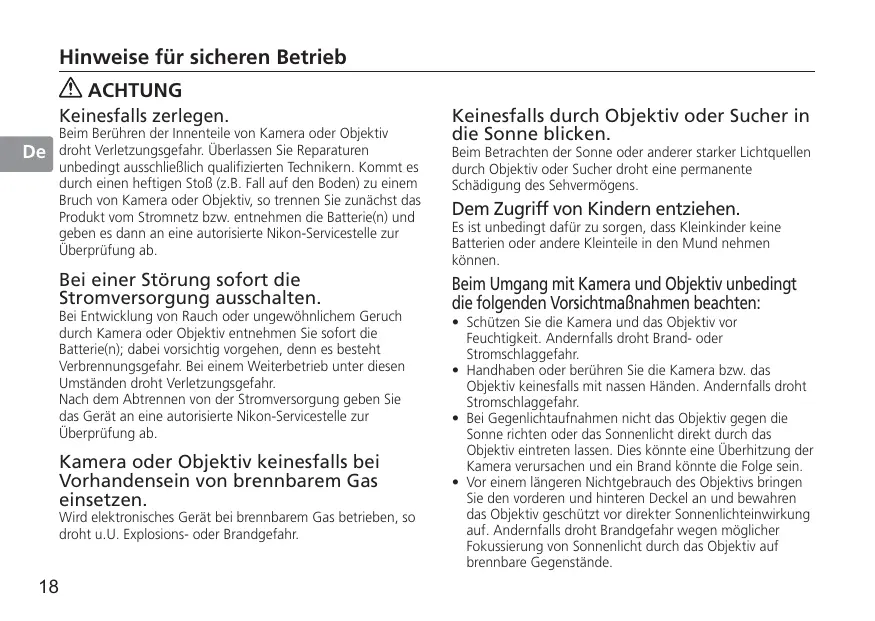

Beim Berühren der Innenteile von Kamera oder Objektiv droht Verletzungsgefahr. Überlassen Sie Reparaturen unbedingt ausschließlich qualifizierten Technikern. Kommt es durch einen hefty StoB (z.B. Fall auf den Boden) zu einem Bruch von Kamera oder Objektiv, so trennen Sie zunachst das Produkt vom Stromnetz bzw. entnehmer die Batterie(n) und geben es dann an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Bei einer Störung sofort die Stromversorgung ausschalten.

Bei Entwicklung von Rauch oder ungewöhnlichem Geruch durch Kamera oder Objektiv entnehmen Sie bereits die Batterie(n); bzw. vorsichtig vorgehen, Denn es besteht Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen Umständen droht Verletzungsgefahr. Nach dem Abtrennen von der Stromversorgung geben Sie das Gerä an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Kamera oder Objektiv keinesfalls bei Vorhandsein von brenbarem Gas einsetzen.

Wird elektronisches Gerät bei brenbarem Gas betrieben, so droht u.U. Explosions- oder Brandgefahr.

Keinesfalls durch Objektiv oder Sicher in die Sonne blicken.

Beim Betrachten der Sonne oder anderer starker Lichtquellen durch Objektiv oder Sicher droht eine permanente Schädigung des Severmögens.

Dem Zugriff von Kindern entziehen.

Es ist unbedingt daß für zu sorgen, dass Kleinkinder keine Batterien oder andere Kleinteile in den Mundnehmen konnen.

Beim Umgang mit Kamera und Objektiv unbedingt die folgenden Vorsichtmaßnahmen beachten:

• Schützen Sie die Kamera und das Objektiv vor Feuchtigkeit. Andernfalls droht Brand- oder Stromschlaggefahr.
• Handhaben oder berühren Sie die Kamera bzw. das Objekt keinesfalls mit nassen Händen. Andernfalls droht Stromschlaggefahren.
• Bei Gegenlichtaufnahmen nicht das Objektiv gegen die Sonne richten oder das Sonnenlicht direkt durch das Objektiv eintreten setzen. Dies konnte eine Überhitzung der Kamera verursachen und ein Brand könnte die Folge sein.
  Vor einem längeren Nichtgebrauch des Objektivs bringen Sie den vorderen und hinteren Deckel an und bewahren das Objektiv geschlossen vor direkter Sonnenlichteinwirkung auf. Andernfalls droht Brandgefahr wegen mölicher Fokussierung von Sonnenlicht durch das Objektiv auf brennbare Gegenstände.

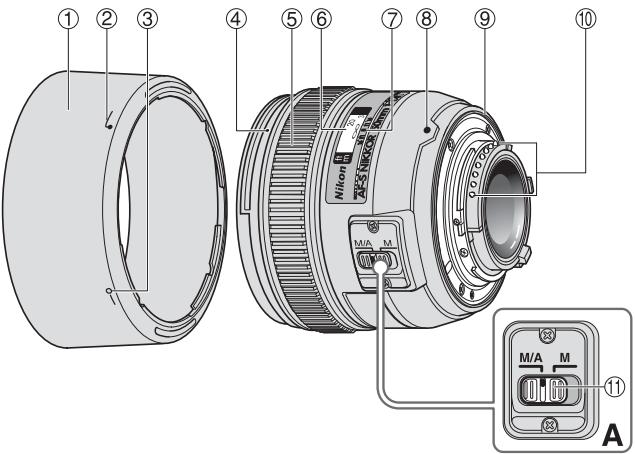

■ Nomenklatur

① Gegenlichtblende (S.22)
(2) Montagemarkierung der Gegenlichtblende (S.22)
③ Kontrollmarkierung der Gegenlichtblende (S.22)
④ Montagemarkierung fur Gegenlichtblende (S.22)
⑤ Entfernungseinstellring (S.21)
⑥ Entfernungsskala (S.21)
⑦ Markierung für Entfernungsskala (S.21)
(8) Montagemarkierung
Dichtungsmanschette (S.23)
10 CPU-Kontakte (S.23)
① Fokussierschalter (S.21)

( :Seitennummer

De

Wir danken Ihnen für das Vertrauen, das Sie Nikon mit dem Kauf des AF-S NIKKOR 50mm 1:1,4G entgegenbringen. Machen Sie sichitte vor dem Gebrauch these Objektivs mit dem Inhalt dieser Bedienungsanleitung und dem Benutzerhandbuch ihrer Kamera vertraut.

Die wichtigsten Merkmale

• Der Fokussiermechanismus des Objektivs wird von einem Silent Wave Motor angetrieben, so dass die Scharfeinstellung per Autofokus stufenlos, gerauscharm und practisch verzogierungsfrei erfolgt. Mit dem Fokussierschalter (1) lassst sich mühelos zwischen Autofokus (A) und manueller Scharfeinstellung (M) wechseln.
• Eine besonders prazise Belichtungssteuerung resultiert, wenn das Objektiv auf eine Nikon-Kamera mit 3D-Color-Matrixmessung montiert wird, da die Motiverentfernungsdaten vom Objektiv zur Kamera übertragen werden.
  Die gerundete Blende erzeugt weiche und anspruchende Unscharfeeffekte in Bildteilen, die nicht im Fokus sind.
  Die kürzest mögliche Aufnahmeentfernung beträgt 0,45 m.

Wichtige Hinweise

• Bei Verwendung des Objektivs an einer digitalen Nikon-Spiegelreflexkamera mit DX-Format, wie der D300-Serie oder der D90, beträgt der Bildwinkel 31^30' und der Brennwietenbereich entspricht 75 mm bei einer Kleinbildformatkamera.

■ Verwendbare Kameras und verfügbar Funktionen

Mölicherweise gibt es hinsichtlich der verfügbaren Funktionen Einschränkungen. Informationen hierzu finden Sie im Benutzerhandbuch zu ihrer Kamera.

K cameras	Autofokus	Belichtungsteuerung
		P*1	S	A	M
Nikon Digital-SLR-K cameras (Nikon FX/ DX-Format)	✓	✓	✓	✓	✓
F6, F5, F100, F80-Serie, F75-Serie, F65-Serie, Pronea 600i, Pronea S*2	✓	✓	✓	✓	✓
F4-Serie, F90X, F90-Serie, F70-Serie	✓	✓	✓	—	—
F60-Serie, F55-Serie, F50-Serie, F-401x, F-401s, F-401	—	✓	✓	✓	✓
F-801s, F-801, F-601M	—	✓	✓	—	—
F3AF, F-601, F-501 Nikon MF K cameras (außer F-601M)	—	—	—	—	—

V: Möglich —: Nicht möglich
1: P schließt die Automatik (AUTO) und Motivprogramme mit ein.
2: Manuelle Belichtungssteuerung (M) nicht möglich.

Fokussierung (Abb.A)

Stellen Sie den Fokusmodus-Schalter ihrer Kamera entsprechend der nachstehenden Tabelle ein.

Autofokus mit Priorität der manuellen Scharfeinstellung (M/A-Modus)

1 Stellen Sie den Fokussierschalter ① am Objektiv auf M/A.
2 Der Autofokus ist aktiviert, aber Sie konnen manuell fokussieren, indem Sie den Auslöser bis zum ersten Druckpunkt bewegen und in dieser Position gedrückt halten und damit den separaten Entfernungseinstellung ⑤ drehen. Bei Kameras mit einer AF-ON-Taste drücken Sie die Taste am Kameragehäuse.
3 Drucken Sie den Auslöser erneut bis zum ersten Druckpunkt oder drucken Sie die AF-ON-Taste erneut, wenn Sie das manuelle Fokussieren beenden und wieder den Autofokus verwenden möhen.

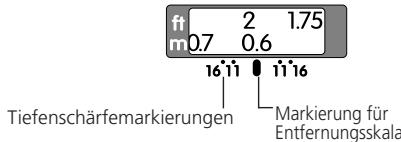

Schärfentiefe

• Die ungebährte Scharfentiefe kann über die Scharfentiefeskala ermittelt werden.
• Wenn die Kamera mit einer Abblendtaste oder einem Abblendhebel für die Tiefenschärfvorschaus ausgestattet ist, lassst sich die Tiefenschärfe beim Blick durch den Kamerasucher beurteilen.
• Weitere Informationen finden Sie auf S. 100.

Blendeneinstellung

Stellen Sie die Blende an der Kamera ein.

K cameras	Fokussteuerung (Kamera)	Fokussteuerung (Objektiv)
		M/A	M
Nikon Digital-SLR-K cameras (Nikon FX/DX-Format), F6, F5, F4-Serie, F100, F90X, F90-Serie, F80-Serie, F75-Serie, F70-Serie, F65-Serie, Pronea 600i, Pronea S	AF (C/S)	Aufofokus mit Priorität der manuellen Scharfstellung	Manueller Fokus (Elektronische Einstellhülfe verfügbar.)
	MF	Manueller Fokus (Elektronische Einstellhülfe verfügbar.)
F60-Serie, F55-Serie, F50-Serie, F-801s, F-801, F-601M, F-401x, F-401s, F-401	AF (C/S) MF	Manueller Fokus (Elektronische Einstellhülfe verfügbar, außer bei F-601M.)

Eingebauter Blitz und Vignettierung

• Der eingebaute Blitz kann nicht für Entfernungen von unter 0,6 m eingesetzt werden.
• Verwenden Sie beim Fotografieren mit Einsatz des integrierten Blitzgeräts keine Gegenlichtblende.

Unter Vignettierung verstehen man die Abdunkelung der Bildecken, wenn das Blitzlicht von der Gegenlichtblende oder, je nach Aufnahmedistanz, vom Objektivtubus verdeckt wird.

■ Verwendung der Gegenlichtblende Anbringen der Gegenlichtblende

Richten Sie die Montagemarkierung der Gegenlichtblende (1), eine der beiden Markierungen) 2 an der Gegenlichtblende und die Montagemarkierung fur Gegenlichtblende 4 am Objektiv aneinander aus und drehen Sie die Gegenlichtblende gegen den Uhrzeigersinn (von der Rückseite der Kamera aus betrachtet), bis sie mit einem Klicken einrastet (Abb. B).

• Achten Sie darauf, die Montagemarkierung für Gegenlichtblende und die Kontrollmarkierung der Gegenlichtblende (-o) ③ aneinander auszurichten.

• Wenn die Gegenlichtblende nicht richtig angebracht ist, wirft sie u.U. einen Schatten ins Motiv.

• Um das Anbringen bzw. Abnehmer der Gegenlichtblende zu erleichtern, diese an der Basis (in der Höhe der Blendenbefestigungsmarkierung) und nicht an den äußerten Kanten fassen.
  Die Gegenlichtblende kann zum Verstauen in umgekehrter Position an das Objektiv angesetzt werden.

Abnehmer der Gegenlichtblende

Die Gegenlichtblende zum Lösen an der Basis fassen (in der Höhe der Blendenbefestigungsmarkierung) und von der Rückseite der Kamera aus gesehen im Uhrzeigersinn drehen.

Empfohlene Einstellscheiben

Für bestimmte Nikon-Kameras stehen verschiedene auswechselbare Einstellscieben zur Verfügung, um jeder Aufnahmesituation gerecht zu werden. Die für diese Objektiv empfohlenen werden in der Tabelle aufgeführ't:

@: Hervorragende Scharfeinstellung
O: Akzeptable Scharfeinstellung Das Sucherbild vignettiert leicht. Die Aufnahme selbst bleibt hiervon unberuht.

Nicht möglich Ein Leerfeld bedeutet: unbrauchbar. Da die Einstellscheibe M sowohl fur Makrofolografie bis zum Abbildungsmaßstab 1:1 oder hoher als auch für Mikrofolografia eingesetzt werden kann, unterscheidet sich ihr Anwendungsbereich von den anderen Einstellscheiben.

Wichtige Hinweise

• Bei F6-Kameras muss bei Benutzung einer anderen Scheibe als B oder E in der Individualfunktion "Andere Scheibe" gewählt werden. Details dazu finden Sie im Benutzerhandbuch der Kamera.
• Bei F5-Kameras können die Einstellscheiben EC-B, EC-E, B, E, J, A, L nur mit Matrixmessung verwendet werden.
• Die Spalten für die Scheiben B und E gelten auch bei Verwendung der Scheiben B und E in anderen als den oben genannten Kameras.

■ Pflege des Objektivs

• Halten Sie die CPU-Kontakte 10 stets sauber und schätzen Sie sie vor Beschädigung.
• Bei einer Beschädigung der Dichtungsmanschette ⑨ sollenn Sie das Objektiv beim nachsten eine autorisierte Nikon-Servicestelle zur Reparatur abgeben.
  Säubern Sie Glasflächen mit einem Blasepinsel. Staub und Flecken entfern den Sie mit einem sauberen, weichen Baumwolltuch oder Optik-

Reinigungspapier, das Sie mit Ethanol (Alkohol) oder Optik- Reinigungsfluigkeit anfeuchen. Wischen Sie in kreasformigen Bewegungen von der Mitte nach außen, ohne dass Wischspuren zurückbleiben oder Sie andere Teile des Objektiv berühren.

• Verwenden Sie niemals organische Lösungsmittel wie Verdünner oder Benzin zum Reinigen des Objektivs.
  Zum Schutz der Vorderlinse sind Filter des Typs NC erhältlich. Die Gegenlichtblende wirkt als zusätzlicher Frontlinsenschutz.
• Beim Verstauen des Objektivs in seinem flexiblen Etui mussen vorderer und hinterer Deckel aufgesetzt sein.
• Halten Sie die Kamera und das Objektiv nicht an der Gegenlichtblende wenn das Objektiv an der Kamera angebracht ist.
• Bei längerer Nichtbenutzung sollte das Objekt an einem kühlen, trockenen Ort aufbewahr werden, um Schimmelbildung und Rost zu vermeiden. Halten Sie das Objekt von direkter Sonneneinstrahlung oder Chemikalien wie Kampfer oder Naphthalin fern.
• Halten Sie das Objektiv von Wasser fern, das zur Korrosion und zu Betriebsstörungen führen kann.
• Einige Teile des Objektivs bestehen aus verstärktem Kunststoff. Lassen Sie das Objektiv deshalb nie an übermöBig heißen Orten liegen!

Im Lieferumfang enthaltenes Zubehör

Vorderer Objektivdeckel mit Schnappverschluss (58mm) LC-58
- Hinterer Objektivdeckel LF-1
Bajonett-Gegenlichtblende HB-47
- Objektivbeutel CL-1013

Optionales Zubehör

• 58mm-Schraubfilter

Technische Daten

Objektivtyp: AF-S NIKKOR mit G-Charakteristik, eingebauter CPU und Nikon-F-Bajonett.

Brennweite: 50mm

Lichtstärke: 1:1,4

Optischer Aufbau: 8 Linsen in 7 Gruppen

Bildwinkel: 46° mit Nikon-Film- Spiegelreflexk cameras im 35mm- Format (135) und Digital- Spiegelreflexk cameras im Nikon-FX- Format 31^30^ mit Digital- Spiegelreflexk cameras im Nikon-DX- Format 38^ mit IX240-Systemk cameras

Enternungsdaten: Übermittlung an die Kamera

Fokussierung: Autofokus mit Silent Wave Motor, manuell über separaten Entfernungs-Einstellung

Entfernungsskala: Unterveriit in Meter und FuB, von 0,45 m bis unendlich (∞)

Naheinstellgrenze: 0,45m

Blende: Irisblende mit 9 gerundeten Lamellen

Blendensteuerung: Vollautomatisch

Blendenbereich: f/1,4 bis f/16

Belichtungsmessung: Offenblendenmessung

Filtergewinde: 58mm (P = 0,75mm)

Abmessungen: ca. 73,5 (Durchm.) x 54 mm (zum Objektivmontageflansch der Kamera)

Gewicht: ca. 280 g

Änderungen von technischen Daten und Design durch den Hersteller ohne Ankündigung und ohne Verpflichtungen irgendiner Art vorbehalten.
