BEDIENUNGSANLEITUNG YOUNG PROFI PLUS RECARO

Nur zur Benutzung in Fahrzeugen geeignet, die mit nach der ECE-Regelung Nr. 16 oder nach anderen vergleichbaren Standards genehmigten 3-PunktSicherheitsgurten ausgestattet sind. Dies ist ein Sitz der Gewichtsklasse 0+ für Kinder im Alter bis 18 Monaten mit einem Körpergewicht bis 13 kg. Diese Montage- und Gebrauchsanleitung unbedingt dem Kunden aushändigen. Druckfehler, Irrtümer und technische Änderungen vorbehalten. Only suitable for use in vehicles fitted with approved 3-point safety belts that conform with ECE Regulation No. 16 or comparable standards. This is a seat in the Weight Class 0+ for babies up to the age of 18 months weighing up to 13 kg. These Assembly and Usage Instructions must be given to the client. Subject to printing errors, mistakes and technical changes. sto2278-4-12/1 - Version 050307

sto2278-4-12/1 disk STM Recaro Young Profi plus, Vorderseite Montageanleitung erst. 01.08.2005 ps / geänd. am 19.08.05 ps, 24.08.05 tk, 26.09.05 tk, 04.10.05gg,

25.01.06 tk, 23.02.06 tk / 15.09.06 ps / 16.10.06 ps / 05.03.07 ps

2300-4-11/1 Inhalt Contents Kap. Chap. Beschreibung Schaukelfunktion Einbau mit Isofix Verankern der Babyschale Ausbau der Babyschale Ausbau Isofix Kind anschnallen Schultergurtführung Einbau mit Fahrzeuggurt Bezug abnehmen Sicherheitshinweise Allgemeine Hinweise Gewährleistung Garantiefall oder nicht? Young Expert plus der Experte für Gruppe 1 Description Rocking-seat function Installing with Isofix Anchoring the infant carrier Removing the infant carrier Releasing Isofix Strapping-in the child Shoulder belt guidance Installing with the vehicle belt Removing the cover Safety instructions General instructions Warranty Warranty claim or not? Young Expert plus the expert for Group I

Gruppe 0+ sto2300-4-11/1 disk STM RECARO Young Profi plus, Inhaltsverzeichnis Montageanleitung erst. 02.08.05 ps / geänd. am 19.08.05 ps, 30.08.05 tk, 14.09.05gg / 26.09.05 tk,

20.10.05gg. 27.01.06 tk, 23.02.06 tk, 03.03.06 tk, 14.03.06 tk, 21.03.06 tk

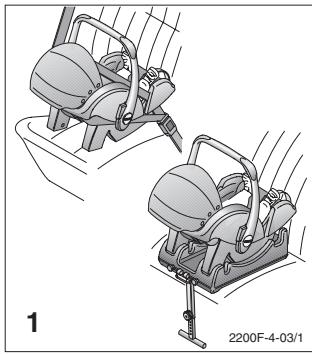

Babyschale von Geburt bis 13 kg, die sowohl mit dem Dreipunktgurt, als auch auf der passenden Isofixplattform ins Fahrzeug eingebaut werden kann. Das Isofixsystem entspricht der Isofixgrößenklasse E. Wenn Sie das Isofix nutzen wollen, prüfen Sie in Ihrem Fahrzeughandbuch, ob diese Größenklasse für Ihr Fahrzeug freigegeben ist. 2200F-4-03/1

25.01.06 tk, 23.02.06 tk, 03.03.06 tk

2. Schaukelfunktion:

2.1 Die Babyschale kann auf

Grund Ihrer Form als Wippe benutzt werden. Um die Schaukelfunktion außer Kraft zu setzen, legen Sie den Tragebügel über den Kopfbereich bis zur Einrastung um.

2. Rocking-seat function:

2.1 The shape of the infant

2.2 Verschiedene Tragebügelstellungen

3557F-4-01/1 sto2772-4-06/1 disk STM Recaro Young Profi 0+, Bild 2 Montageanleitung erst. 30.08.05 tk / geänd. am 20.10.05gg, 21.10.05gg. 27.01.06 tk, 01.02.06 tk,

03.03.06 tk, 07.03.06 tk

3. Einbau mit Isofix

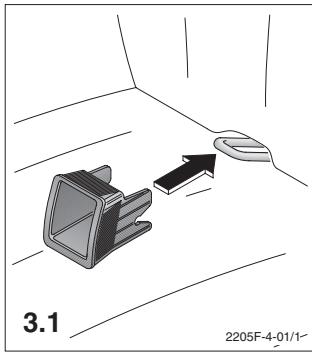

3.1 Stecken Sie die Einführhilfen durch den Polsterschlitz

von Rückenlehne und Sitzfläche auf die Isofixbügel, nicht erforderlich bei bereits fest installierten Einführhilfen, z.B. BMW. Achten Sie darauf, dass die offene Seitenfläche oben ist.

20.01.06 tk, 27.01.06 tk, 03.03.06 tk

Die Isofixkonnektoren müssen herausgezogen werden durch drücken der grünen Knöpfe. Dies ist erforderlich vor jedem Neueinbau in einem anderen Fahrzeug.

2193-4-02/1 Einbau mit Isofix: Stecken Sie die Isofixkonnektoren (A) der Plattform in die Einführhilfen.

Before installing the Isofix Base, press the green buttons to FULLY extend the connecting arms to the locked position (see diagram 3.2). This is necessary before installation in any vehicle. Insert the Isofix: Insert the Isofix connectors (A) of the platform into the guides. sto2280-4-07/1 disk STM Recaro Young Profi 0+, Bild 2.3+2.4 Montageanleitung erst. 01.08.2005 ps / geänd. am 19.08.05 ps, 24.08.05 tk, 11.10.05gg, 20.10.05gg,

21.10.05gg, 27.01.06 tk, 03.03.06 tk

3.3 Rasten Sie die Isofixkonnektoren in die Isofixbügel

ein. Die rote Markierung an den Entriegelungsknöpfen muss weg sein! Prüfen Sie die Verrastung durch beidseitiges ziehen an der Plattform. Klick

27.01.06 tk, 03.03.06 tk

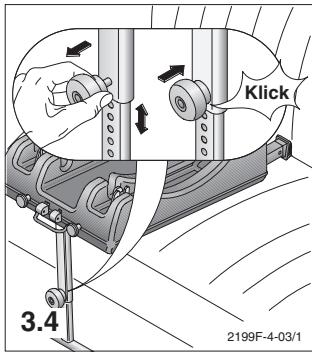

3.4 Stützfuß einstellen:

Ziehen Sie den Rastknopf heraus und verstellen Sie den Stützfuß so, dass er auf dem Fahrzeugboden aufliegt. Lassen Sie dann den Rastknopf los und achten darauf, dass der untere Teil des Stützfußes eingerastet ist.

3.4 Setting the foot:

Pull out the latch knob and adjust the foot so that it rests on the floor of the vehicle. Then release the latch knob and make sure that the lower part of the foot is latched in position.

4. Verankern der Babyschale:

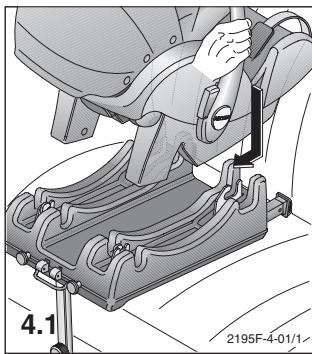

4.1 Setzen Sie die Babyschale

in die hintere Verankerung ein, und ziehen Sie sie etwas nach vorne.

11.10.05gg, 20.10.05gg, 21.10.05gg, 27.01.06 tk, 03.03.06 tk / 22.08.06 ps

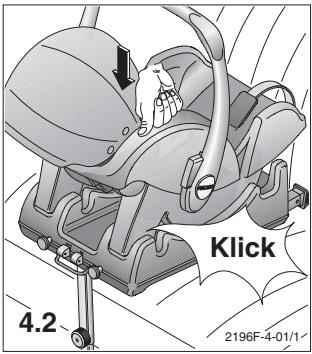

4.2 Rasten Sie die Schale in

die vordere Verankerung ein. Prüfen Sie durch anheben, ob die Schale hinten und vorne eingerastet ist. Klick

the infant carrier into the front anchor points of the Isofix base. Lift to check that the infant carrier is securely locked at both the front and back.

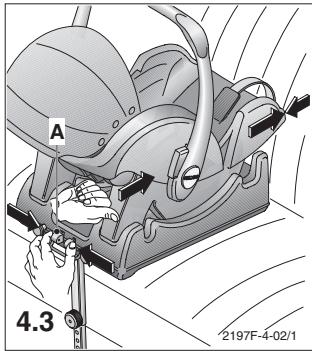

4.3 Drücken Sie die beiden

grünen Knöpfe (A) um die Sperre für die erste Raste zu lösen. Danach können Sie das System ohne drücken der grünen Knöpfe nach hinten bis kurz vor das Fahrzeugpolster schieben.

4.3 Press the two green

buttons (A) together to release the latches on the legs of the isofix base. The system can then be pushed rearwards, until it contacts the vehicle’s upholstery, without having to hold down the green buttons. sto2283-4-08/1 disk STM Recaro Young Profi 0+, Bild 4.2+4.3 Montageanleitung erst. 02.07.2005 ps / geänd. am 19.08.05 ps, 24.08.05 tk, 04.10.05gg, 20.10.05gg,

27.01.06 tk, 02.02.06 tk, 23.02.06 tk, 03.03.06 tk

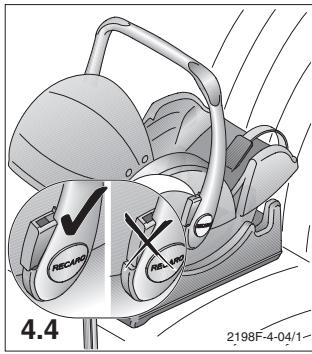

4.4 Beim Transport im Fahrzeug muss der Tragebügel

2198F-4-04/1 sto2773-4-07/1 disk STM RECARO Young Profi plus, Bild 4.4 Montageanleitung erst. 30.08.05 tk / geänd. am 04.10.05gg, 20.10.05gg, 21.10.05gg,

20.01.06 tk, 27.01.06 tk, 03.03.06 tk, 14.03.06 tk

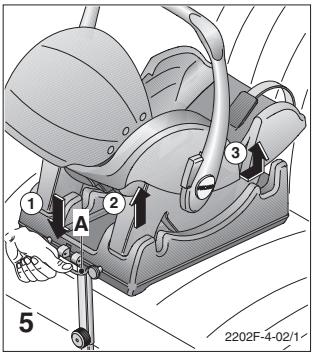

5. Ausbau der Babyschale:

Drücken Sie den Entriegelungshebel (A) für die vorderen Einrastungen und heben Sie die Babyschale an. Die Babyschale etwas nach hinten drücken und nach oben heraus nehmen. Sollte dies auf Grund Ihres Fahrzeugpolsters schwierig sein, verstellen Sie die Plattform etwas nach vorne, siehe Bild 6.1.

5. Removing the infant

6.1 Die Isofixkonnektoren müssen herausgezogen werden

durch drücken der grünen Knöpfe. Dies ist erforderlich vor jedem Ausbau aus dem Fahrzeug.

6.2 Lösen Sie die Isofixkonnektoren durch ziehen an den

beiden Entriegelungsknöpfen.

6.2 Release the Isofix

2201F-4-01/1 sto2285-4-07/1 disk STM Recaro Young Profi 0+, Bild 6.1+6.2 Montageanleitung erst. 02.07.2005 ps / geänd. am 19.08.05 ps, 24.08.05 tk, 03.09.05 tk, 20.10.05gg,

21.10.05gg, 27.01.06 tk, 03.03.06 tk

7. Kind anschnallen:

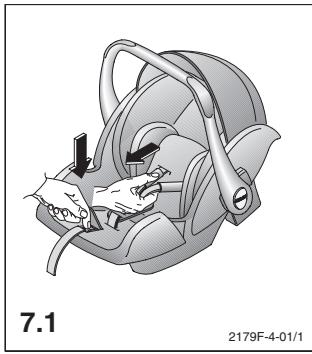

7.1 Verlängern Sie die Gurte

durch drücken des Zentralverstellers, halten ihn gedrückt und ziehen Sie an den Schultergurten.

7. Securing the child:

7.2 Öffnen Sie das Schloss

durch Druck auf die rote Taste und legen Sie die Gurte seitlich ab.

7.2 Open the locking buckle

2178F-4-01/1 sto2286-4-06/1 disk STM Recaro Young Profi 0+, Bild 6.3+6.4 Montageanleitung erst. 02.07.2005 ps / geänd. am 19.08.05 ps, 24.08.05 tk, 20.10.05gg, 21.10.05gg,

27.01.06 tk, 03.03.06 tk

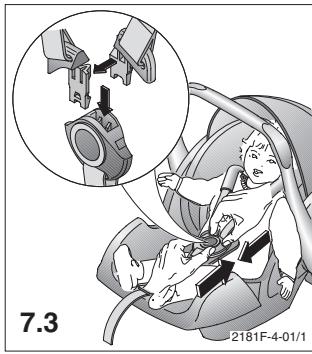

7.3 Legen Sie das Kind in die

Schale und schließen Sie das Schloss mit einem hörbaren Klick.

7.3 Place the child in the seat,

7.4 Straffen Sie die Gurte

durch ziehen am Mittelgurt. Die Gurte müssen straff anliegen.

27.01.06 tk, 03.03.06 tk

7.5 Korrekt angeschnalltes

Kind mit 3-Punkt-Gurt.

7.5 Correctly strapped-in

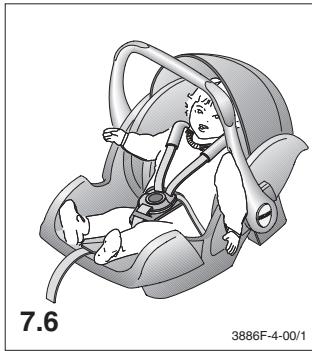

7.6 Korrekt angeschnalltes

Kind mit 5-Punkt-Gurt. Bedienung siehe Bild 7.1-7.4

7.6 Correctly strapped-in

3886F-4-00/1 sto3887-4-02/1 disk Storchenmühle Recaro Young Profi Plus, Bild 7.5 Montageanleitung erst. 15.09.2006 ps / geänd. am 20.09.06 ps / 16.10.06 ps

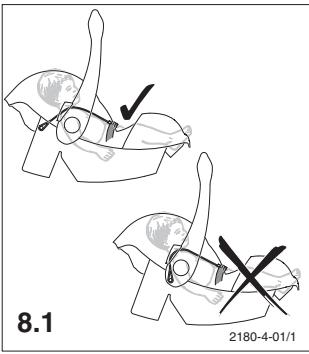

8.1 Achten Sie auf eine korrekte Schultergurtführung. Die

Schultergurte sollten wie im Bild dargestellt verlaufen. Einstellung siehe nächstes Bild.

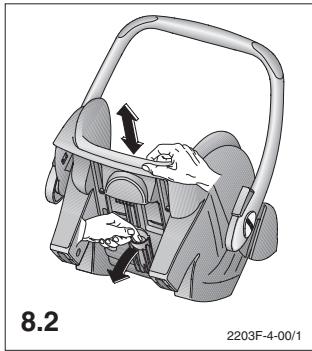

8.2 Ziehen Sie den Hebel an

der Rückseite der Schale ein Stück und bringen Sie die Kopfstütze in die erforderliche Position.

8.2 Loosen the harness, then

2203F-4-00/1 sto2288-4-07/1 disk STM Recaro Young Profi 0+, Bild 8.1+8.2 Montageanleitung erst. 02.07.2005 ps / geänd. am 19.08.05 ps, 24.08.05 tk, 20.10.05gg,

20.01.06 tk, 27.01.06 tk, 03.03.06 tk

9. Einbau mit Fahrzeuggurt:

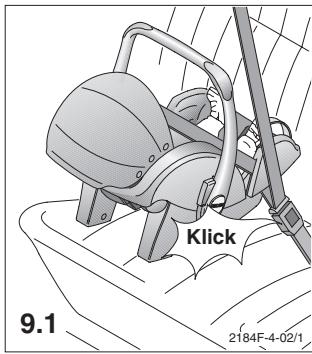

9.1 Legen Sie den Beckengurt

beidseitig in die Führungen ein und schließen Sie das Gurtschloss mit einem hörbaren Klick. Klick

9.2 Ziehen Sie den Schultergurt aus und legen Sie ihn um

den Kopfbereich der Babyschale.

9.2 Pull out the shoulder belt

2185F-4-03/1 sto2303-4-06/1 disk STM Recaro Young Profi 0+, Bild 9.1+9.2 Montageanleitung erst. 19.08.2005 ps / geänd. am 24.08.05 tk / 06.09.05 tk, 19.10.05gg, 27.01.06 tk,

23.02.06 tk, 03.03.06 tk

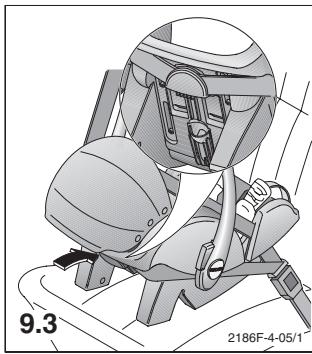

9.3 Legen Sie den Schultergurt

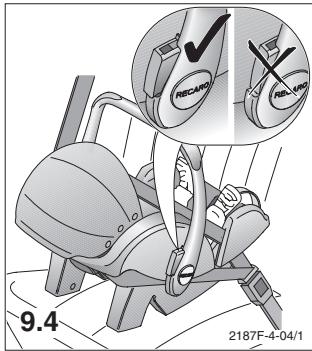

9.4 Beim Transport im Fahrzeug muss der Tragebügel

23.02.06 tk, 03.03.06 tk, 14.03.06 tk

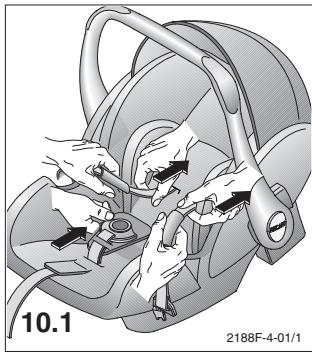

10.1 Ziehen Sie die Schulterund das Gurtschlosspolster

10.2 Nehmen Sie den Sitzverkleinerer heraus und knöpfen

Sie das Sonnendach ab.

sunshade. 2189F-4-01/1 sto2290-4-03/1 disk STM Recaro Young Profi 0+, Bild 10.1+10.2 Montageanleitung erst. 02.07.2005 ps / geänd. am 24.08.05 tk, 27.01.06 tk, 03.03.06 tk

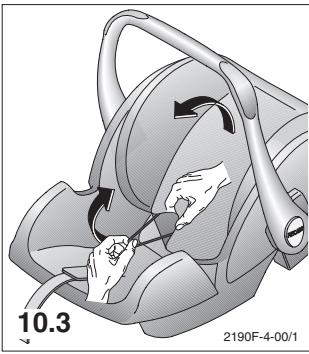

10.3 Schlaufen Sie die Gummis aus und ziehen Sie den

Kopfstützenbezug ab.

10.3 Unhook the rubber loops

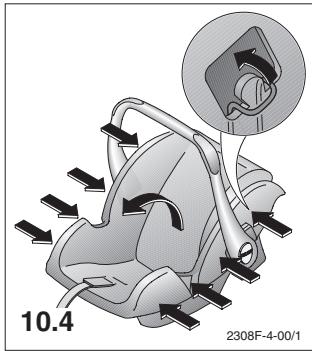

10.4 Hängen Sie die Gummis

an der Innenseite der Schale aus und nehmen Sie den Bezug ab. Bezug in umgekehrter Reihenfolge wieder befestigen (siehe Bilder 10.4 – 10.1).

10.4 Unhook the rubber loops

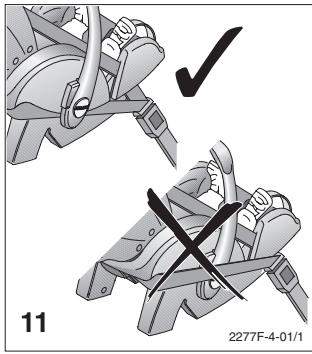

11. Sicherheitshinweise:

Achten Sie auf die richtige Gurtführung an den lasttragenden Punkten. Das Gurtschloss muss unterhalb der Gurtführung liegen.

• Der Kindersitz ist nur zur Benutzung in Fahrzeugen geeignet, wenn das genehmigte Fahrzeug mit Dreipunktautomatikgurten ausgerüstet ist, die nach UN – ECE – Regelung Nr. 16 oder anderen vergleichbaren Normen genehmigt sind.
• Der Kindersitz ist immer gemäß Einbauanleitung zu befestigen, auch wenn er nicht benutzt wird. Ein nicht befestigter Sitz kann bereits bei einer Notbremsung andere Autoinsassen verletzen.
• Den Kindersitz im Auto so befestigen, daß er nicht durch die Vordersitze oder die Fahrzeugtüren eingeklemmt wird. sto2292-4-05/1 disk STM Recaro Young Profi 0+, Hinweis1 D Montageanleitung erst. 02.08.05 ps / geänd. am 24.08.05 tk, 27.01.06 tk, 23.02.06 tk, 03.03.06 tk

• Der Kindersitz darf nicht verändert werden und die Montage-und Bedienanleitung ist sorgfältig zu befolgen, da sonst entsprechende Gefährdungen beim Transport des Kindes nicht ausgeschlossen werden können.
• Die Gurte dürfen nicht verdreht oder eingeklemmt sein und müssen gestrafft werden.
• Nach einem Unfall muß der Kindersitz ausgetauscht und im Werk überprüft werden.
• Achten Sie darauf, daß Gepäckstücke und andere Gegenstände ausreichend gesichert sind, besonders auf der Hutablage, da diese im Fall eines Zusammenstoßes Verletzungen verursachen könnten. Gehen Sie mit gutem Beispiel voran und schnallen Sie sich an. Auch ein nicht angegurteter Erwachsener kann eine Gefahr für das Kind sein.
• Lassen Sie Ihr Kind nie unbeaufsichtigt.
• Legen Sie Ihrem Kind immer den Gurt an.
• Den Kindersitz vor direkter Sonneneinstrahlung schützen, um zu verhindern, daß sich Ihr Kind daran verbrennt und auch um die Farbechtheit des Bezuges zu erhalten.
• Der Kindersitz darf nie ohne Bezug verwendet werden. Der Sitzbezug darf nie gegen einen nicht vom Hersteller empfohlenen Bezug ausgetauscht werden, da dieser Bezug Bestandteil der Sicherheitswirkung des Systems ist. sto2297-4-02/1 disk STM Recaro Young Profi 0+, Hinweis2 D Montageanleitung erst. 02.08.05 ps / geänd. am 30.08.05 tk, 27.01.06 tk

12. Allgemeine Hinweise

• Die Gebrauchsanleitung befindet sich in einer Tasche seitlich unter dem Bezug. Sie sollte nach Gebrauch immer wieder an ihren Platz zurück.
• Gewichtsklasse 0+ bis 13 kg. Einbau nur entgegen der Fahrtrichtung zulässig.
• Sitz und Gurt können mit lauwarmem Wasser und Seife gereinigt werden. Abgenommener Bezug kann laut Pflegeetikett gewaschen werden.
• Das Gurtschloss kann mit Wasser ausgespült werden.
• Gewährleistung zwei Jahre ab Kaufdatum auf Fabrikations- oder Materialfehler. Reklamationsansprüche können nur bei Nachweis des Kaufdatums geltend gemacht werden. Die Gewährleistung beschränkt sich auf Kindersitze, die sachgemäß behandelt wurden und die in sauberem und ordentlichem Zustand zurückgesandt werden.
• Die Gewährleistung erstreckt sich nicht auf natürliche Abnutzungserscheinungen und Schäden durch übermäßige Beanspruchung oder Schäden durch ungeeignete oder unsachgemäße Verwendung.

14. Garantiefall oder nicht?

• Warnhinweis: Wir weisen ausdrücklich darauf hin, dass Kinderautositze durch die sicherheitstechnisch bedingte feste Montage Druckstellen auf den Fahrzeugsitzen verursachen können. Bitte treffen Sie insbesondere bei Lederbezügen geeignete Schutzmassnahmen. Die Firma RECARO oder deren Händler haften sto2298-4-05/1 disk STM Recaro Young Profi 0+, AllgemHinw1 D Montageanleitung erst. 02.08.05 ps / geänd. am 30.08.05 tk / 02.09.05 tk / 20.01.06 tk, 27.01.06 tk

2299-4-06/1 nicht für mögliche Schäden an der Fahrzeugpolsterung.

• Stoff: Alle unsere Stoffe erfüllen hohe Anforderungen in Bezug auf Farbbeständigkeit. Dennoch bleichen Stoffe durch UV-Strahlung aus. Hierbei handelt es sich um keinen Materialfehler, sondern um normale Verschleißerscheinungen, für die keine Gewährleistung übernommen werden kann.
• Schloss: Funktionsstörungen am Gurtschloss sind meist auf Verunreinigungen zurückzuführen, für die ebenfalls keine Gewährleistung übernommen werden kann.
• Sollten Sie noch Fragen haben, rufen Sie uns an. Telefon +49 (0)9255/77-0

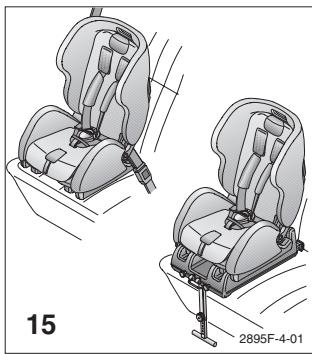

15. Young Expert plus der Experte für Gruppe 1

Als optimale Ergänzung Ihres Young Profi plus eignet sich der Young Expert plus Isofix. Er ist für die Gewichtsklasse 1 (9 –18 kg) konzipiert und kann mit der gleichen Isofixbasis sicher im Fahrzeug installiert werden.

Fragen Sie Ihren Fachhändler. 2895F-4-01 sto2299-4-06/1 disk STM Recaro Young Profi 0+, Garantie D Montageanleitung erst. 02.08.05 ps / geänd. am 30.08.05 tk, 27.01.06 tk, 23.02.06 tk, 03.03.06 tk / 16.10.06 ps / 02.03.07 ps
