BEDIENUNGSANLEITUNG PHO 3100 BOSCH

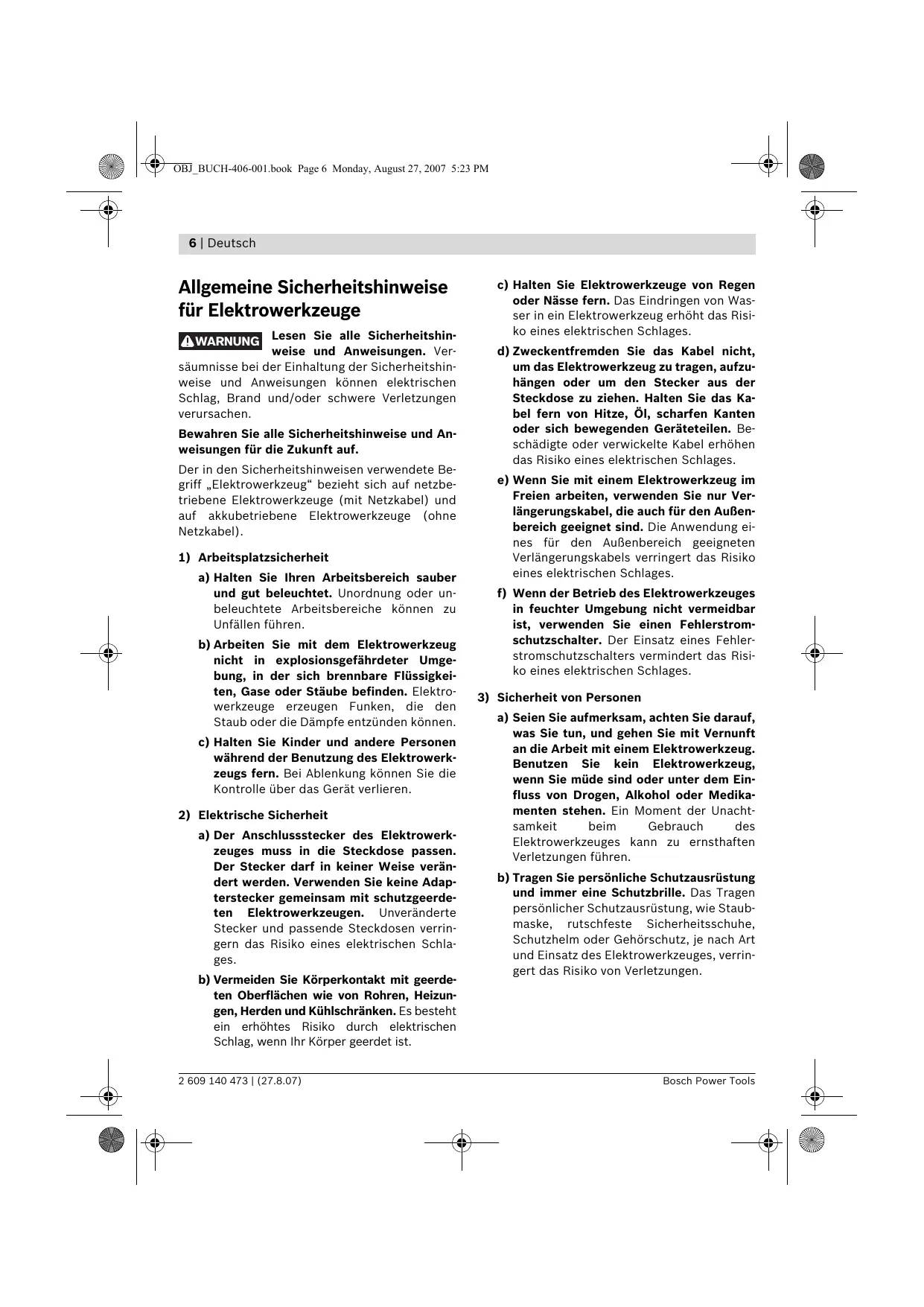

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING

Lesen Sie alle Sicherheitsinweise und Anweisungen. Ver

säumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Be-griff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.
b)Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden konnen.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adaperstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhoht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

Deutsch | 7

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen betterkontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub ver-ringern.
Verwendung und Behandlung des Elektrowerkzeuges
a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten{lsst,ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zube-hör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

8 | Deutsch

5) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht undziehen Sie den Netzstecker, wenn das Kabel während des Arbeitsens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages.

Gerätespezifische Sicherheitshinweise

Warten Sie den Stillstand der Messerwelle ab, bevor Sie das Elektrowerkzeug ablegen. Eine freiiegende Messerwelle kann sich mit der Oberfläche verhaken und zum Verlust der Kontrolle sowie schweren Verletzungen führen.
Greifen Sie nicht mit den Händen in den Spanauswurf. Sie können sich an rotierenden Teilen verletzen.
Führer Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Einsatzwerkzeug im Werkstück verhakt.
- Halten Sie den Hobel beim Arbeiten immer so, dass die Hobelsohle flach auf dem Werkstück aufliegt. Der Hobel kann sich sonst verkanten und zu Verletzungen führen.
Hobeln Sie nie über Metallgegenstände, Nagel oder Schrauben. Messer und Messerwelle können beschädigt werden und zu erhöhten Vibrationen führen.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.
BearbeitensiekeinasbesthaltigesMaterial. Asbest gilt als krebserregend.
Treffen Sie Schutzmaßnahmen, wenn beim Arbeiten gesundheitsschädliche, brennbare oder explosive Stäube entstehen können. Zum Beispiel: Manche Stäube gelten als krebsergebn. Tragen Sie eine Staubschutzmaske und verwenden Sie, wenn anschließbar, eine Staub-/Späneabsaugung.

Funktionsbuchung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkeug ist bestimmte, bei fester Auflage Holzwerkstoffe wie z. B. Balken und Bretter zu hobeln. Es eignet sich auch zum Abschrägen von Kanten und zum Falzen.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite.

1 Spantiefenskala
2 Drehknopf für Spantiefeneinstellung
3 Spanauswurf (wahlweise rechts/links)
4 Einschalsperre für Ein-/Ausschalter
5 Ein-/Ausschalter
6 Riemenabdeckung
7 Schraube für Riemenabdeckung
8 Umstellhebel für Spanauswurfrichtung
9 Hobelsohle

10 V-Nuten
11 Messerkopf
12 Spannelement fur Hobelmesser
13 Befestigungsschraube für Hobelmesser
14 HM/TC-Hobelmesser
15 Innensechskantschlüssel
16 Absaugschlauch ( 35mm)^
17 Staub-/Spänesack

Deutsch | 9

18 Parallelanschlag
19 Skala für Falzbreite
20 Feststellmutter für Einstellung Falzbreite
21 Befestigungsschraube für Parallel-/Winkelanschlag
22 Winkelanschlag
23 Feststellmutter für Winkeleinstellung
24 Befestigungsschraube für Falztiefenanschlag
25 Falztiefenanschlag
26 Parkschuh
27 Antriebsriemen
28 Groβes Riemenrad
29 Kleines Riemenrad

*Abgebildetes oder beschriebenes Zubehör führt nicht zum Standard-Lieferumfang.

**handelsüblich (nicht im Lieferumfang enthalten)

Technische Daten

Hobel	PHO 3100
Sachnummer		3 603 B71 ...
Nennaufnahmeleistung	W	750
Abgabeileistung	W	420
Leerlaufdrehzahl	min-1	16500
Spantiefe	mm	0-3,1
Falztiefe	mm	0-9
max. Hobelbreite	mm	82
Gewicht entsprechend EPTA-Procedure 01/2003	kg	2,6

Schutzklasse

□/II

Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektronwerkzeugs. Die Handelsbezeichnungen einzelner Elektronwerkzeuge können varieren.

Konformitätserklung (C)

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten" beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745 gemäß den Bestimmungen der Richtlinien 2004/108/EG, 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009).

Gerausch-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 60745.

Der A-bewertete Gerauschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 82 dB(A); Schalleistungspegel 93 dB(A). Unsicherheit K = 3 dB.

Gehorschutz tragen!

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: Schwingungsemissionswert a_h = 4,5m / s^2 ,Unsicherheit K = 1,5m / s^2

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repreSENTiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwirkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollenn auch die Zeiten berücksichtigt werden, in denen das Gerat abgeschelt ist oder

10 | Deutsch

zwar lauf, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Höhe, Organisation der Arbeitsabläufe.

Montage

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

Werkzeugwechsel

Vorsicht beim Wechsel der Hobelmesser. Fassen Sie die Hobelmesser nicht an den Schneidkanten an. Sie können sich an den scharfen Schneidkanten verletzen.

Verwenden Sie nur Original Bosch HM/TC-Hobel-messer.

Das Hobelmesser aus Hartmetall (HM/TC) hat 2 Schneiden und kann gewendet werden. Sind bye de Schneidkanten stumpf, muss das Hobelmesser 14 gewechselt werden. Das HM/TC-Hobelmesserarf nicht nachgeschärft werden.

Hobelmesser demontieren (siehe Bild A)

Zum Wenden oder Ersetzen des Hobelmessers 14 drehen Sie den Messerkopf 11, bis er parallel zur Hobelsohle 9 steht.

Lösen Sie die 2 Befestigungsschrauben 13 mit dem Innensechskantschlüssel 15 ca. 1-2 Umdrehungen.
Falls erforderlich loseN Sie das Spannelement 12 durch einen leichten Schlag mit einem geeigneten Werkzeug, z. B. einem Holzkeil.
Schiebern Sie mit einem Holzstück das Hobemesser 14 seitlich aus dem Messerkopf 11 Heraus.

Hobelmesser montieren (siehe Bild B)

Durch die Führungsnut des Hobelmessers wird beim Wechseln bzw. Wenden stets eine gleichmäßige Höheneinstellung gewährleistet.

Falls erforderlich, reinigen Sie den Messersitz im Spannelement 12 und das Hobelmesser 14.

Achten Sie beim Einbau des Hobelmessers darauf, dass es einwandfrei in der Aufnahmeführung des Spannelementes 12 sitzt und bündig an der Seitenkante der hinteren Hobelsohle 9 ausgerichtet wird. Ziehen Sie anschließend die 2 Be-festigungsschrauben 13 mit dem Innensech-kantschlüssel 15 fest.

Hinweis: Prufen Sie vor der Inbetriebnahme den festen Sitz der Befestigungsschrauben 13. Drehen Sie den Messerkopf 11 von Hand durch und stellen Sie safer, dass das Hobelmesser nig-gends streift.

Staub-/Späneabsaugung

Reinigen Sie den Spanauswurf 3 regelmäßig. Verwenden Sie zum Reinigen eines verstopften Spanauswurfes ein geeignetes Werkzeug, z. B. ein Holzstück, Druckluft, etc.

Greifen Sie nicht mit den Händen in den Spanauswurf. Sie können sich an rotierenden Teilen verletzen.

Verwenden Sie zur Gewährleistung einer optimalen Absaugung stets eine Fremdabsaugvorrichtung oder einen Staub-/Spanesack.

Fremdabsaugung (siehe Bild C)

An den Spanauswurf kann beidseitig ein Absaug-schlauch ( 35mm) 16 (Zubehor) gesteckt werden.

Verbinden Sie den Absaugschlauch 16 mit einem Staubsauger (Zubehor). Eine Übersicht zum Anschluss an verschiedene Staubsauger finden Sie am Ende dieser Anleitung.

Der Staubsauger muss für den zubearbeitenden Werkstoff geeignet sein.

Verwenden Sie beim Absaugen von besonder gesundheitsgefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger.

Deutsch | 11

In Deutschland werden für Holzstaube auf Grund TRGS 553 geprüfte Absaugeinrichtungen gefordert, die interne Absaugvorrichtung darf im gewerblichen Bereich nicht verwendet werden. Für andere Materialien muss der gewerbliche Betriebser die speziellen Anforderungen mit der zuständigen Berufsgenossenschaft klären.

Eigenabsaugung (siehe Bild C)

Bei kleineren Arbeiten konnen Sie einen Staub-/Spanesack (Zubehör) 17 anschließen. Stecken Sie den Staubsackstutzen fest in den Spanauswurf 3. Entleeren Sie den Staub-/Spanesack 17rechtzeitig, damit die Staubaufnahme optimal erhalten bleibt.

Wahlbarer Spanauswurf

Mit dem Umstellhebel 8 kann der Spanauswurf 3 nach rechts oder links umgestellt werden. Drucken Sie den Umstellhebel 8 immer bis zum Einrasten in die Endposition. Die gewählte Spanauswurfrichtung wird durch ein Pfeilsymbol auf dem Umstellhebel 8 angezeigt.

Betrieb

Betriebsarten

Spantiefe einstellen

Mit dem Drehknopf 2 kann die Spantiefe stufenlos von 0-3,1 mm anhand der Spantiefenskala 1 (Skalenteilung = 0,1mm ) eingestellt werden.

Parkschuh (siehe Bild G)

Der Parkschuh 26 erfolgt das Abstellen des Elektrowerkzeuges direkt nach dem Arbeitsvorgang ohne der Gefahr einer Beschädigung von Werkstück oder Hobelmesser. Beim Arbeitsvorgang wird der Parkschuh 26 hoch geschwenkt und der wichtere Teil der Hobelsohle 9 freigegeben.

Inbetriebnahme

• Beachen Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge können auch an 220 V betrieben werden.

Ein-/Ausschalten

Zur Inbetriebnahme des Elektrowerkzeuges betätigen Sie zuerst die Einschalsperre 4 und drücken anschließend den Ein-/Ausschalter 5 und halten ihn gedrückt.

Um das Elektrowerkzeug auszuschalten setzen Sie den Ein-/Ausschalter 5 los.

Hinweis: Aus Sicherheitsgrunden kann der Ein-/Ausschalter 5 nicht arretiert werden, sondern muss während des Betriebes ständig gedruckt bleiben.

Arbeitshinweise

Hobelvorgang (siehe Bild G)

Stellen Sie die gewünschte Spantiefe ein und setzen Sie das Elektrowerkzeug mit dem vorderen Teil der Hobelsohle 9 an das Werkstück an.

Führn Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Einsatzwerkzeug im Werkstück verhakt.

Schalten Sie das Elektrowerkzeug ein und führen Sie es mit gleichmäßigem Vorschub über die zu bearbeitende Oberfläche.

Zur Erzielung hochwertiger Oberflächen arbeiten Sie nur mit geringem Vorschub und üben den Druck mittig auf die Hobelsohle aus.

Beim Bearbeiten harter Materialien, z. B. Hartholz, sowie bei Ausnutzung der maximalen Hobelbreite stellen Sie nur geringe Spantiefen ein und reduzieren Sie ggf. den Hobelvorschub.

Überhöhter Vorschub mindert die Oberflächen-güte und kann zur schllen Verstopfung des Spanauswurfes führen.

Nur scharfe Hobelmesser bringen gute Schnitt-leistung und schonen das Elektrowerkzeug.

12 | Deutsch

Der integrierte Parkschuh 26 ermöglich auch ein Fortsetzen des Hobelvorganges nach Unterbrechnung an beliebiger Stelle des Werkstücks:

• Setzen Sie das Elektrowerkzeug, mit nach unten geklapptem Parkschuh, auf die weiter zubearbeitende Stelle des Werkstückes.
• Schalten Sie das Elektrowerkzeug ein.
• Verlagern Sie den Auflagedruck auf die vordere Hobelsohle und schiben Sie das Elektrowerkzeug langsam nach vorn (1). Dabei wird der Parkschuh nach oben weggeschwenkt (2), so dass der wichtere Teil der Hobelsohle wieder am Werkstück anliegt.
• Führn Sie das Elektrowerkzeug mit gleichmäßigen Vorschub über die zu bearbeitende Oberfläche (3).

Kanten anfasen (siehe Bild H)

Die in der vorderen Hobelsohle vorhandenen V-Nuten erfolglichen ein schnelles und einfaches Anfasen von Werkstückanten. Verwenden Sie die entsprechende V-Nut je nach gewünschter Fasenbreite. Setzen Sie dazu den Hobel mit der V-Nut auf die Werkstückkante auf und führen Sieihn an dieser entlang.

Verwendete Nut Maß a (mm)

keine

klein
mittel
groβ

0-4
2-6
4-9
6-10

Hobeln mit Parallel-/Winkelanschlag (siehe Bilder D-F)

Montieren Sie den Parallelanschlag 18 bzw. den Winkelanschlag 22 jeweils mit der Befestigungsschraube 21 am Elektrowerkzeug. Montieren Sie je nach Einsatz den Falztiefenanschlag 25 mit der Befestigungsschraube 24 am Elektrowerkzeug.

Lösen Sie die Feststellmutter 20 und stellen Sie die gewünschte Falzbreite an der Skala 19 ein. Ziehen Sie die Feststellmutter 20 wieder fest.

Stellen Sie die gewünschte Falztiefe mit dem Falztiefenanschlag 25 entsprechend ein.

Fuhren Sie den Hobelvorgang mehrmals durch, bis die gewünschte Falztiefe erreicht ist. Fuhren Sie den Hobel mit seitlichen Auflagedruck.

Anschrägen mit Winkelanschlag

Stellen Sie beim Anschrägen von Falzen und Flächen den erforderlichen Schragungswinkel mit der Winkel-einstellung 23 ein.

Wartung und Service

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
Halten Sie das Elektrowerkzeug und die Luf-tungsschlitze sauber, um gut und safer zu arbeiten.

Sollte das Elektrowerkzeug bzw. sorgfältiger Herstellungs- und Prüferverfahren einzel ausfallen, ist die Reparatur von einer autorisierten Kundenstelle für Bosch-Elektronerkzeuge ausführten zu halten.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an.

Antriebsriemen wechseln (siehe Bilder I-K)

Drehen Sie die Schraube 7 Heraus undnehmen Sie die Riemenabdeckung 6 ab. Entfernen Sie den verschlissenen Antriebsriemen 27.

Reinigen Sie vor Einbau eines neuen Antriebsriemens 27 beiden Riemenräder 28 und 29.

Legen Sie den neuen Antriebsriemen 27 zuerst auf das keine Riemenrad 29 auf und drücken Sie den Antriebsriemen 27 anschließend unter Drehen von Hand auf das große Riemenrad 28 auf.

Setzen Sie die Riemenabdeckung 6 auf und ziehen Sie die Schraube 7 fest.

Kundendienst und Kundenberatung

Der Kundendienst beantwortet ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen frembe bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehören.

www.powertool-portal.de, das Internetportal für Heimwerker und Gartenfreunde.

www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Tel. Kundendienst: [phone]

Fax: [phone]

E-Mail: Servicezentrum.Elektrowerkzeuge@de.

b Bosch.com

Tel. Kundenberatung: [phone]

Fax: [phone]

E-Mail: kundenberatung [e-mail]

Österreich

ABE Service GmbH

Jochen-Rindt-Straße 1

1232 Wien

Tel. Service: [phone]

Fax: [phone]

Tel. Kundenberater: [phone]

E-Mail:[e-mail]

Schweiz

Tel.: [phone]

Fax: [phone]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführht werden.

Nur fur EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müss

sen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführten werden.

Änderungen vorbehalten.
