PAS 11-21 - Staubsauger BOSCH - Kostenlose Bedienungsanleitung

Marke	BOSCH
Modell	PAS 11-21
Produkttyp	Universalsauger
Nennleistungsaufnahme	900 W
Maximale Leistungsaufnahme	1100 W
Behältervolumen (brutto)	21 L
Staubbeutelvolumen	6 L
Unterdruck	150 mbar
Luftdurchsatz	50 L/s
Staubklasse (BIA)	M
Gewicht (nach EPTA)	6,3 kg
Schutzklasse	II
Nennspannung	230/240 V
Schalldruckpegel	77 dB(A)
Geräuschpegelunsicherheit	K = 3 dB
Dauerfilter	Ja, waschbar
Schwimmerschalter	Ja
Nasssaugen	Ja, mit Schwimmer
Gerätesteckdose	Nein (Modell PAS 11-21)
Netzkabellänge	Ca. 5 m (Schätzung)

Häufig gestellte Fragen - PAS 11-21 BOSCH

Welche Staubarten können mit dem BOSCH PAS 11-21 aufgesaugt werden?

Dieser Sauger ist zum Aufsaugen von gesundheitlich unbedenklichen Stäuben der Staubklasse M nach BIA konzipiert. Er darf nicht zum Aufsaugen von gefährlichen Stäuben wie Asbest, Buchen- oder Eichenholzstaub sowie sehr heißen oder glühenden Stäuben verwendet werden.

Kann man mit dem PAS 11-21 Flüssigkeiten aufsaugen?

Ja, das Aufsaugen von Flüssigkeiten ist möglich. Dazu muss der Staubbeutel entfernt und der Behälter geleert werden. Ein Schwimmer stoppt die Saugfunktion automatisch, wenn der maximale Füllstand erreicht ist. Achtung: Saugen Sie keine brennbaren oder explosiven Flüssigkeiten auf.

Wie wechselt man den Staubbeutel?

Öffnen Sie die beiden Verschlüsse des Deckels, heben Sie den Oberteil an, entnehmen Sie den vollen Beutel, indem Sie seine Öffnung schließen, und setzen Sie einen neuen Beutel ein, indem Sie ihn über den Anschluss stülpen. Stellen Sie sicher, dass er gut an den Behälterwänden anliegt, bevor Sie schließen.

Wie reinigt man den Dauerfilter?

Nach jedem Gebrauch den Dauerfilter abbürsten oder mit Wasser abspülen. Vor dem Wiedereinsetzen vollständig trocknen lassen, insbesondere nach dem Nasssaugen, um Schimmelbildung zu vermeiden.

Was tun, wenn die Saugleistung nachlässt?

Überprüfen Sie, ob der Oberteil richtig geschlossen ist, ob der Schlauch nicht verstopft ist, ob der Behälter oder der Staubbeutel nicht voll ist und ob der Dauerfilter nicht verschmutzt ist. Reinigen oder leeren Sie die Komponenten gegebenenfalls.

Welche Leistung hat der Sauger PAS 11-21?

Die Nennleistungsaufnahme beträgt 900 W, die maximale Leistungsaufnahme 1100 W. Die Betriebsspannung beträgt 220-240 V.

Hat der PAS 11-21 eine Steckdose für Elektrowerkzeuge?

Nein, dieses Modell (PAS 11-21) ist nicht mit einer Gerätesteckdose ausgestattet. Nur das Modell PAS 12-27 F verfügt über diese automatische Einschaltfunktion.

Wie pflegt man den Sauger?

Reinigen Sie den Behälter regelmäßig mit einem nicht scheuernden Reinigungsmittel und lassen Sie ihn trocknen. Bürsten oder spülen Sie den Dauerfilter. Überprüfen Sie den Zustand des Netzkabels. Reparaturen dürfen nur durch einen autorisierten Bosch-Kundendienst erfolgen.

Wie schwer ist der Sauger?

Das Gewicht nach EPTA-Verfahren beträgt 6,3 kg.

Wo finde ich Ersatzteile für den PAS 11-21?

Ersatzteile sind beim Bosch-Kundendienst erhältlich. Sie müssen die zehnstellige Artikelnummer auf dem Typenschild angeben. Explosionszeichnungen sind auf der Bosch-Website verfügbar.

BEDIENUNGSANLEITUNG PAS 11-21 BOSCH

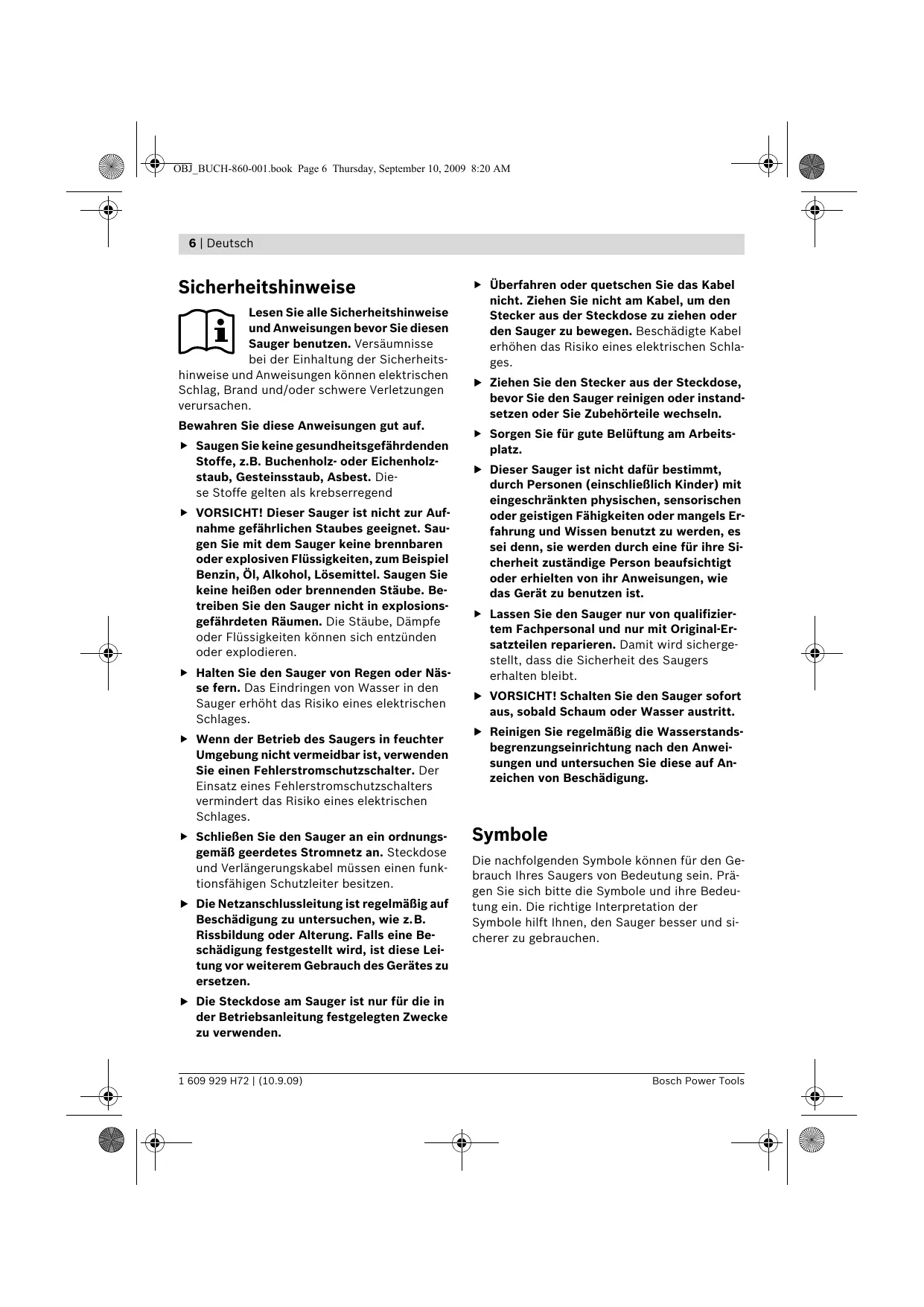

Lesen Sie alle Sicherheitshinweise und Anweisungen bevor Sie diesen Sauger benutzen. Versäumnisse bei der Einhaltung der Sicherheits

hinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie diese Anweisungen gut auf.

Saugen Sie keine gesundheitsgeführrdenden Stoffe, z.B. Buchenholz- oder Eichenholzstaub, Gesteinsstaub, Asbest. Die- se Stoffe gelten als krebserrend
VORSICHT! Dieser Sauger ist nicht zur Aufnahme gefährlichen Staubes geeignet. Saugen Sie mit dem Sauger keine brennbaren oder explosiven Flüssigkeiten, zum Beispiel Benzin, Öl, Alkohol, Lösemittel. Saugen Sie keine weiter oder brennenden Stäube. Betreiben Sie den Sauger nicht in explosionsgefahrdeten Räumen. Die Stäube, Dämpfe oder Flüssigkeiten können sich entzünden oder explodieren.
Halten Sie den Sauger von Regen oder Nasse fern. Das Eindringen von Wasser in den Sauger erhöht das Risiko eines elektrischen Schlages.
- Wenn der Betrieb des Saugers in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
Schlieben Sie den Sauger an ein ordnungsgemäß geerdetes Stromnetz an. Steckdose und Verlängerungskabel müssen einen Funktionsfähigen Schutzleiter besitzen.
Die Netzanschlussleitung ist regelmäßig auf Beschädigung zu untersuchen, wie z.B. Rissbildung oder Alterung. Falls eine Beschädigung festgestellt wird, ist diese Leitung vor weiterem Gebrauch des Gerätes zuersetzen.
Die Steckdose am Sauger ist nur für die in der Betriebsanleitung festgelegten Zwecke zu verwenden.

Überfahren oder quetschen Sie das Kabel nicht. Ziehen Sie nicht am Kabel, um den Stecker aus der Steckdose zuziehen oder den Sauger zu bewegen. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages.
Ziehen Sie den Stecker aus der Steckdose, bevor Sie den Sauger reinigen oder instansetzen oder Sie Zubehörteile wechseln.
Sorgen Sie für gute Belüftung am Arbeitsplatz.
Dieser Sauger ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
Lassen Sie den Sauger nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sicherge-stellt, dass die Sicherheit des Saugers erhalten bleibt.
VORSICHT! Schalten Sie den Sauger+Austritt.
Reinigen Sie regelmäßige Wasserstandsbegrenzungseinrichtung nach den Anweisungen und entsprechenden Sie diese auf Anzeichen von Beschädigung.

Symbole

Die nachfolgenden Symbole konnen für den Gebrauch Ihr's Saugers von Bedeutung sein. Prägen Sie sichitte die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, den Sauger better und si-cherer zu gebrauchen.

Deutsch | 7

Symbol

Bedeutung

A VORSICHT

Lesen Sie alle Sicherheitshineisungen bevorgen benutzen.

Versäumnisse bei der Einhaltung der Sicherheitschinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Funktionsbeschreibung

Bestimmungsgemäßer Gebrauch

Das Gerät ist bestimmt zum Aufsaugen und Absaugen von nicht gesundheitsgeführrdenden Stoffen und nicht brenbaren Flüssigkeiten. BIA Staubklasse M.

Benutzen Sie den Sauger nur, wenn Sie alle Funktionen voll einschätzen und ohne Einschränkungen durchführten können oder entsprechende Anweisungen erhalten haben.

Abgebildete Componenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Saugers auf der Grafikseite.

1 Kabelhalterung
2 Tragegriff
3 Steckdose für Elektrowerkzeug (PAS 12-27 F)
4 Verschluss für Saugeroberteil
5 Behälter
6 Saugschlauch
7 Entriebelungstaste für Schlauchaufnahme
8 Schlauchaufnahme
9 Ein/Ausschalter (PAS 11-21/PAS 12-27)
9 Betriebsarten-Wahlschalter (PAS 12-27 F)
10 Saugeroberteil
11 Dauerfilter
12 Schwimmer
13 Zubehörhalter

14 Staubbeutel

15 Kunststoffkorb

*Abgebildetes oder beschriebenes Zubehör führt nicht zum Standard-Lieferumfang. Das vollständige Zubehörfinden Sie in unserem Zubehörprogramm.

Gerausch/Vibrationsinformation

Messwerte ermittelt entsprechend EN 60704.

Der A-bewertete Schalldruckpegel des Saugers beträgt typischerweise 77 dB(A). Unsicherheit K = 3 dB.

Konformitätserklarung C

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60335 gemäß den Bestimmungen der Richtlinien 2006/95/EG, 2004/108/EG.

05

Allzwecksauger	PAS 11-21		PAS 11-21		PAS 12-27		PAS 12-27 F
Sachnummer	0 603 395 034		0 603 395 003		0 603 395 1..		0 603 395 2..
			0 603 395 008
			0 603 395 032
			0 603 395 037
			0 603 395 042
Nennaufnahmeleistung	W	900	1100		1100		1100
max. Aufnahmeleistung	W	1100	1300		1300		1300
Behältervolumen (Brutto)	I	21	21		27		27
Staubbeutelvolumen	I	6	6		10		10
Unterdruck*	mbar	150	150		160		160
Luftstrom*	I/s	50	50		60		60
Staubklasse (BIA)		M	M		M		M
Gewicht entsprechend EPTA-Procedure 01/2003	kg	6,3	6,3		6,5		6,5
Schutzklasse		☐/II	☐/II		☐/II		☐/I

• gemessen am Geblase
  Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.
  Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Saugers. Die Handelsbezeichnungen einzner Sauger können variieren.

Montage

Ziehen Sie vor allen Arbeiten am Sauger den Netzstecker aus der Steckdose.

Hinweis: Zum Saugen muss immer der Dauerfilter 11 eingesetzt werden. Beim Trockensaugen muss zusätzlich der Staubbeutel 14 eingesetzt werden.

Staubbeutel wechseln/einsetzen (siehe Bild A)

• Öffnen Sie die Verschlüsse 4 undnehmen das Saugeroberteil 10 ab.
• Ziehen Sie den vollen Staubbeutel 14 vom Anschlussflansch nach hinten ab. Verschlieben Sie die Öffnung des Staubbeutels durch Umklappen des Deckels. Nehmen Sie den verschlossenen Staubbeutel aus dem Sauger.

Stulpen Sie den neuen Staubbeutel 14 über den Anschlussflansch des Saugers. Stellen Sie safer, dass der Staubbeutel 14 in seiner vollen Länge an der Innewand des Behalters 5 anliegt. Setzen Sie das Saugeroberteil 10 auf.
- Schlieben Sie die Verschlüsse 4.

Bei der Verwendung eines Staubbeutels 14 bleibt der Dauerfilter 11 länger frei, die Saug-leistung bleibt länger erhalten und die Entsorgung des Staubes wird erreichtert.

Saugschlauch montieren (siehe Bild A)

Führer Sie den Saugschlauch 6 in die Schlauchaufnahme 8 bis er arretiert ist.

Stecken Sie die Saugrohre fest ineinander.

Deutsch | 9

Setzen Sie den Zubehörhalter 13 von oben in die Aufnahme am Saugeroberteil 10 ein. Führn Sie anschließend das Winkelstück von unter in den Zubehörhalter 13 ein, bis es hörbar einrastet.

Zur Demontage des Zubehörhalters 13 drücken Sie das Winkelstück an den Enden zusammen undziehen es nach unten hersau. Nehmen Sie den Zubehörhalter 13 nach oben ab.

Saugschlauch abnehmer (siehe Bild A)

Zum Abnehmer des Saugschlauches 6 drucken Sie die Entriebelungstaste 7 nach links und ziehen den Saugschlauch 6 gleichzeitig Heraus.

Betrieb

Inbetriebnahme

Beachen Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Saugers übereinstimmen. Mit 220-240 V gekennzeichnete Sauger konnen auch an 220 V betrieben werden.
Schalten Sie den Sauger+Austritt und entleeren Sie den Behälter. Der Sauger kann sonst beschädigt werden.

Ein/Ausschalten (PAS 11-21/PAS 12-27)

Kippen Sie zur Inbetriebnahme des Saugers den Ein-/Ausschalter 9 in Position „I".

Um den Sauger auszuschalten kippen Sie den Ein-/Ausschalter 9 in Position „0".

Ein-/Ausschalten (PAS 12-27 F)

Kippen Sie zur Inbetriebnahme des Saugers den Betriebsarten-Wahlschalter 9 in Position "I".

Um den Sauger ausschalten kippen Sie den Betriebsarten-Wahlschalter 9 in Position „0".

Betrieb mit Fernschaltautomatik (siehe Bild B) (PAS 12-27 F)

In den Sauger ist eine Schutzkontakt-Steckdose 3 integriert. Sie können Dort ein externes Elektrowerkzeug anschließen. Der Sauger wird über das angeschlossene Elektrowerkzeug automatisch in Betrieb genommen. Beachten Sie die maximal zulässige Anschlussleistung des angeschlossenen Elektrowerkzeugs.

Stellen Sie den Betriebsarten-Wahlschalter 9 in Position "I".

Für die Elektrowerkzeuge stehen als Zubehör unterschiedliche Schlauchsysteme zum Anschluss zur Verfügung.

Schalten Sie zur Inbetriebnahme des Saugers das an die Steckdose 3 angeschlossene Elektrowerkzeug ein. Der Sauger startet automatisch.

Schalten Sie das Elektrowerkzeug aus, um den Sauger ausschalten. Der Sauger schaltet ca. 6 Sekunden später automatisch ab.

Nasssaugen

VORSICHT! Dieser Sauger ist nicht zur Aufnahme gefährlichen Staubes geeignet. Saugen Sie mit dem Sauger keine brennbaren oder explosiven Flüssigkeiten, zum Beispiel Benzin, Öl, Alkohol, Lösemittel. Saugen Sie keine bereits oder brennenden Stäube. Betreiben Sie den Sauger nicht in explosions-gefahrdeten Räumen. Die Stäube, Dämpfe oder Flüssigkeiten können sich entzünden oder explodieren.
Der Saugerarf nicht als Wasserpumpe benutzt werden.Der Saugerist bestimmt fur das Aufsagen von Luft- und Wassergemisch.
Ziehen Sie vor allen Arbeiten am Sauger den Netzstecker aus der Steckdose.

Hinweis: Entfernen Sie vor dem Nasssaugen den Staubbeutel 14 und entleeren Sie den Behälter 5.

Der Sauger ist mit einem Schwimmer 12 ausgestattet. Ist die maximale Fülhöhe erreicht, schaltet der Sauger ab. Kippen Sie den Ein-/Ausschalter 9 in Position „0" und entleeren Sie den Behälter 5.

10 | Deutsch

Nehmen Sie nach dem Saugen den Dauerfilter 11 zur Vermeidung von Schimmelbildung hereaus und setzen Sie diesen gut trocknen; insbesondere beim Sieihn zum Trockensaugen benutzen.

Wartung und Service

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten am Sauger den Netzstecker aus der Steckdose.
- Halten Sie den Sauger und die Lüftungs-schlitze sauber, um gut und sicher zu arbeiten.

Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von Bosch oder einer autorisierten Kundendienstelle für Bosch-Elektronwerkzeuge auszufahren, um Sicherheitsgefahrendungen zu vermeiden.

Sollte der Sauger trotz sorgfälliger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführten zu lasen.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Saugers an.

Dauerfilter herausnehmen/wechseln (siehe Bild C)

Reinigen Sie den Dauerfilter 11 nach jedem Gebrauch durch Abbürsten oder Ausspüssen mit Wasser, um die optimale Leistungsfähigkeit des Saugers zu erhalten.

Der Dauerfilter 11 kann bei Bedarf gewechselt werden. Schneiden Sie das Band am verschmutzten Dauerfilter 11 durch und entmen Sie den eingesetzten Kunststoffkorb 15. Setzen Sie den Kunststoffkorb 15 mit Druck in den neuen Dauerfilter 11 ein.

Behälter

Wischen Sie den Behälter 5 von Zeit zu Zeit mit handelsüblichem, nicht scheuerndem Reinigungsmittel aus und{lssen Sie diesen trocknen.

Störungen

Überprüfen Sie bei ungenügender Saugleistung:

• Ist das Saugeroberteil 10 richtig aufgesetzt?
• Ist das Schlauchsystem verstopft?
• Sind die Saugrohre fest zusammenfügt?
• Ist der Behälter 5 voll?
• Ist der Staubbeutel 14 voll?
• Ist der Dauerfilter 11 mit Staub zugesetzt?

Regelmäßiges Entleeren gewährleistet optimale Saugleistung.

Wird die Saugleistung danach nicht erreicht, ist der Sauger dem Kundendienst zuzuführren.

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Its Fregen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehoren.

www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde. www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge Zur Luhne 2

37589 Kalefeld - Willershausen

Tel. Kundendienst: [phone] Fax: [phone]

E-Mail: Servicezentrum.Elektrowerkzeuge@de. bosch.com

Tel. Kundenbergatung: [phone]

Fax: [phone]

E-Mail: kundenberatung [e-mail]

Österreich

Tel.: [phone]

Fax: [phone]

E-Mail:

[e-mail]

Deutsch | 11

Schweiz

Tel.: [phone]

Fax: [phone]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Entsorgung

Sauger, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Nur fur EU-Länder:

Werfen Sie den Sauger nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müss

sen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Änderungen vorbehalten.
