Produkttyp	Tragbarer DLP-Projektor
Marke	LG
Modell	PG60G
Native Auflösung	1280 x 800 Pixel (WXGA)
Bildformat	16:10
Bildschirmgröße (Diagonale)	63,5 cm bis 254 cm
Projektionsabstand	0,80 m bis 3,25 m
Projektionsverhältnis nach oben	100%
Helligkeit	Nicht spezifiziert (DLP)
Lichtquelle	LED-Lampe (integrierter Akku)
Lebensdauer der Lampe	Nicht spezifiziert
Stromversorgung	AC-DC-Adapter 19,5 V, 4,62 A
Stromverbrauch	Nicht spezifiziert
Integrierter Akku	Lithium-Ionen, Akkulaufzeit ca. 2 Stunden, Ladezeit ca. 3 Stunden
Abmessungen (B x H x T)	125 x 127,5 x 131 mm (mit Fuß)
Gewicht	0,68 kg

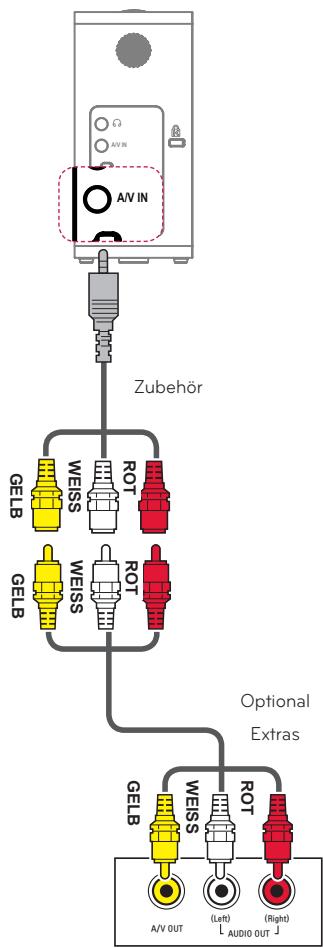

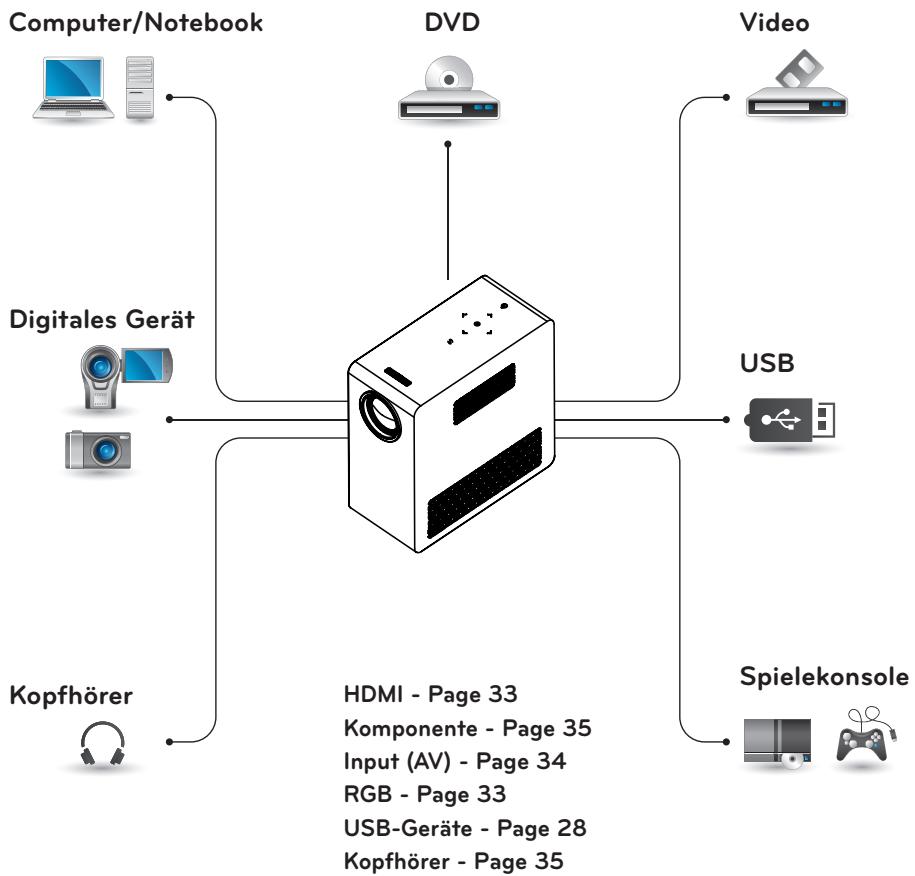

Konnektivität	HDMI, USB, AV (Composite/Component), RGB (PC), Kopfhörerausgang, MHL
Kabellos	Wi-Fi (Intel WiDi / Miracast)
Integrierter Lautsprecher	Ja, 3 W Mono
Unterstützte Videoformate	DivX, MP4, AVI, etc. (über USB)
Trapezkorrektur (Keystone)	Ja, einstellbar von -40 bis +40
Hauptfunktionen	Drahtlosmodus, Bildschirmspiegelung, Bildstummschaltung, Zoom, Bildmodi
Betriebstemperatur	0 °C bis 40 °C
Enthaltenes Zubehör	Fernbedienung, CR2032-Batterie, RGB-Kabel, Ladegerät, Netzkabel, Objektivdeckel, Akku, Ständer, AV-Kabel, Tasche

Häufig gestellte Fragen - PG60G LG

Was ist die native Auflösung des LG PG60G Projektors?

Die native Auflösung beträgt 1280 x 800 Pixel (WXGA) mit einem Bildformat von 16:10.

Wie lange hält der integrierte Akku?

Die Akkulaufzeit beträgt bei normalem Gebrauch etwa 2 Stunden und kann im Energiesparmodus etwa 1 Stunde 30 Minuten erreichen. Die vollständige Aufladung dauert etwa 3 Stunden.

Wie verbinde ich ein Smartphone mit dem Projektor?

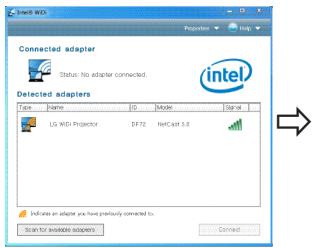

Sie können die WiDi-Funktion (drahtlose Anzeige) für kompatible Telefone verwenden oder über das MHL-Kabel am HDMI-Anschluss verbinden (sofern das Telefon MHL unterstützt).

Was ist der empfohlene Projektionsabstand?

Der Projektionsabstand liegt zwischen 0,80 m und 3,25 m für eine Bildschirmdiagonale von 63,5 cm bis 254 cm. Der ideale Abstand hängt von der gewünschten Bildschirmgröße ab.

Wie korrigiere ich eine trapezförmige Verzerrung?

Verwenden Sie die Keystone-Funktion im Menü OPTION oder über die entsprechende Taste auf der Fernbedienung. Sie können die Korrektur von -40 bis +40 einstellen, um das Bild zu begradigen.

Welche Dateitypen kann ich über den USB-Anschluss abspielen?

Der Projektor unterstützt Video-, Foto-, Musik- und Dokumentdateien (über die Anwendung Meine Medien). Unterstützte Dateisysteme sind FAT16, FAT32 und NTFS. Die empfohlene Kapazität für USB-Sticks beträgt maximal 32 GB.

Wie reinige ich die Projektorlinse?

Verwenden Sie ein weiches, trockenes Tuch oder Druckluftreiniger. Vermeiden Sie Chemikalien wie Alkohol oder Benzol. Sprühen Sie keine Flüssigkeit direkt auf die Linse.

Ist der Projektor mit Spielkonsolen kompatibel?

Ja, Sie können eine Konsole über HDMI anschließen. Es wird empfohlen, einen Betrachtungsabstand von mindestens dem Vierfachen der Bildschirmdiagonale einzuhalten, um den Sehkomfort zu gewährleisten.

Wie wechsle ich die Batterie der Fernbedienung?

Öffnen Sie die Abdeckung auf der Rückseite der Fernbedienung und ersetzen Sie die Batterie durch eine neue CR2032. Beachten Sie die angegebene Polarität.

Was tun, wenn der Projektor nicht einschaltet?

Überprüfen Sie zuerst, ob das Netzkabel richtig eingesteckt ist und die Steckdose funktioniert. Wenn Sie den Akku verwenden, stellen Sie sicher, dass dieser geladen ist. Bei anhaltenden Problemen wenden Sie sich an ein LG Electronics Service-Center.

BEDIENUNGSANLEITUNG PG60G LG

Lesen Sie sich diese Anleitung vor Gebrauch aufmerksam durch, und bewahren Sie sie zur späteren Verwendung auf.

PG60G

LIZENZEN

Die Unterstützungen Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zu den Lizenzen erhalten Sie unter www.lg.com.

Hergestellt unter Lizenz von Dolby Laboratories. Dolby und das Doppel-D-Symbol sind Marken der Dolby Laboratories.

ÜBER DIVX-VIDEO: DivX® ist ein digitales Videoformat der Firma DivX, LLC, einem Tochterunternehmen der Rovi Corporation. Dieses Gerät ist offiziell DivX Certified® zur Wiedergabe von DivX-Videos. Weitere Informationen und Software-Tools zum Konvertieren von Dateien in das DivX-Format finden Sie unter divx.com.

ÜBER DIVX VIDEO-ON-DEMAND: Dieses DivX Certified Gerät muss registriert werden, damit Sie gekaufte DivX Video-on-Demand-Inhalte (VOD) wiedergeben können. Um einen Registrierungscode zu erhalten, rufen Sie im Einstellungsmenü des Geräts den Bereich „DivX VOD" auf. Weitere Informationen darüber, wie Sie ihre Registrierung abschließen, finden Sie unter vod.divx.com.

"DivX Certified® zur Wiedergabe von DivX®-Videos bis zu HD 1080p, einschließlich Premium-Inhalte."

"DivX®, DivX Certified® sowie die entsprechenden Logos sind Marken der Rovi Corporation oder ihrer Tochterunternehmen und werden unter Lizenz verwendet."

"Geschützt durch eines oder mehrere der folgenden US-Patente: 7,295,673; 7,460,668; 7,515,710; 7,519,274"

HDMI und HDMI High-Definition Multimedia Interface und das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern.

Dieses Gerät erfüllt die EMC-Richtlinie für Haushaltsgeräte (Klasse B) und wurde für den Heimgebrauch entwickelt. Dieses Gerät kann in allen Regionen verwendet werden.

HINWEIS

Die Abbildung kann von Ihrem Projektor abweichen. - Das OSD-MENU (am Bildschirm angezeigtes Menü) Ihres Projektors kann sich leicht von dem in diesem Handbuch beschriebenen Menü unterscheiden.

SICHERHEITSHINWEISE

Bitte beachten Sie die Sicherheitshinweise. Dadurch vermeiden Sie Unfälle und die unsachgemäße Nutzung des Projektors.

• Hinweise zu Sicherheitsvorkehrungen werden in Form von „ACHTUNG“ und „VORSICHT“ gemäß den folgenden Punkten erweitert. 1 ACHTUNG: Nichteinhaltung der Anweisungen kann zu schweren Verletzungen und sogar zum Tod führen. VORSICHT: Die Nichteinhaltung der Anweisungen kann zu Verletzungen von Personen oder Beschädigung des Produkts führen.
• Lesen Sie das Benutzerhandbuch sorgfältig durch, und halten Sie es griffbereit.

WARNUNG/VORSICHT

RISIKO EINES ELEKTRISCHEN SCHLAGS – NICHT ÖFFNEN

Das Blitzsymbol in einem gleichschenkligen Dreieck soll den Benutzer darauf aufmerksam machen, dass

im Gehäuse des Gerätes eine nicht isolierte „gefährliche Spannung“ vorhanden ist, sodass die Gefahr eines Stromschlags besteht.

Das Ausrufezeichen in einem gleichschenkligen Dreieck soll den Benutzer darauf aufmerksam machen,

dass die dem Gerät beiliegende Dokumentation wichtige Betriebs- und Wartungsanweisungen enthält.

WARNUNG/VORSICHT

• DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSSETZEN. ES BESTEHT BRAND- BZW. STROMSCHLAGGEFAHR.

Lesen Sie diese Sicherheitshinweise. Bewahren Sie diese Sicherheitshinweise gut auf.

Befolgen Sie alle Warnhinweise.

Halten Sie sich an alle Anweisungen.

Innenraum-Aufstellung

WARNUNG

• Stellen Sie den Projektor niemals an einem Ort mit direkter Sonneneinstrahlung oder in der Nähe von Wärmequellen, wie z. B. Heizungen, Kaminen oder Öfen, auf.
• Es besteht Brandgefahr.
• Bewahren Sie keine brennbaren Stoffe wie Sprays in der Nähe des Projektors auf.
• Andernfalls besteht Brandgefahr.
• Lassen Sie nicht zu, dass sich Kinder an den Projektor hängen oder darüber klettern.
• Der Projektor kann herunterfallen, was zu Verletzungen oder zum Tod führen kann.
• Stellen Sie den Projektor nicht direkt auf einen Teppich, Läufer oder an andere Stellen, wo die Belüftung eingeschränkt ist, z. B. Bücherregal oder Einbauschrank.
• Andernfalls kann sich die Innentemperatur des Projektors erhöhen und einen Brand verursachen.
• Der Projektor darf nicht in der Nähe von Wasserdampf- oder Öldunstquellen, wie einem Luftbefeuchter oder einer Küchenarbeitsfläche, verwendet werden.
• Es besteht Brand- oder Stromschlaggefahr.
• Stellen Sie den Projektor an einem möglichst staubfreien Ort auf.
• Andernfalls besteht Brandgefahr.
• Betreiben Sie den Projektor nicht an feuchten Orten, wie z. B. in einem Badezimmer.
• Andernfalls besteht Brand- oder Stromschlaggefahr.
• Achten Sie darauf, dass weder Tischdecken noch Vorhänge die Belüftungsöffnungen verdecken.
• Andernfalls erhöht sich die Innentemperatur des Projektors, was einen Brand auslösen kann.
• Der Abstand des Projektors zur Wand sollte zwecks ausreichender Belüftung mindestens 30 cm betragen. Andernfalls erhöht sich die Innentemperatur des Projektors, was einen Brand auslösen kann.

VORSICHT

• Wenn Sie den Projektor auf einem Tisch aufstellen, achten Sie darauf, dass er nicht zu dicht an der Kante steht.
• Der Projektor könnte herunterfallen, was zu Verletzungen und Schäden am Gerät führen könnte. Stellen Sie sicher, dass der Ständer, den Sie verwenden möchten, groß genug für den Projektor ist.
• Schalten Sie den Projektor aus, trennen Sie ihn vom Netzanschluss, und ziehen Sie alle Stecker ab, bevor Sie den Projektor an einen anderen Ort transportieren.
• Bei einem beschädigten Netzkabel besteht Brand- und Stromschlaggefahr.
• Stellen Sie den Projektor nicht auf eine instabile, vibrierende oder schräge Oberfläche auf.
• Der Projektor könnte herunterfallen und Verletzungen verursachen.
• Achten Sie darauf, dass der Projektor beim Anschließen von externen Geräten nicht umkippt.
• Dies kann zu Verletzungen oder Schäden am Projektor führen.

Stromversorgung

WARNUNG

Das Erdungskabel muss angeschlossen werden. - Eine unsachgemäße Erdung kann bei einer elektrischen Überspannung Schäden am Projektor oder einen elektrischen Schlag verursachen. Wenn der Projektor an einem Ort aufgestellt werden soll, an dem keine Erdung möglich ist, erwerben Sie einen Überlastungsschalter und verbinden Sie den Projektor mit der entsprechenden Steckdose. Erden Sie den Projektor nicht an einer Gas- oder Wasserleitung, einem Blitzableiter, einer Telefonleitung usw. - Der Netzstecker muss vollständig in die Steckdose gesteckt werden. - Eine instabile Verbindung kann ein Feuer auslösen. - Stellen Sie keine schweren Gegenstände auf das Netzkabel. Und stellen Sie den Projektor nicht auf das Netzkabel. - Andernfalls besteht Brand- oder Stromschlaggefahr. - Berühren Sie den Netzstecker niemals mit feuchten Händen. - Andernfalls besteht Stromschlaggefahr. - Schließen Sie nicht zu viele Geräte gleichzeitig an ein Verlängerungskabel an. - Eine Überhitzung kann Feuer auslösen. - Beseitigen Sie Staub oder Verunreinigungen um die Steckerstifte und Wandsteckdosen. - Andernfalls besteht Brandgefahr. - Um die Stromversorgung auszuschalten, ziehen Sie den für einen einfachen Zugriff positionierten Netzstecker heraus.

VORSICHT

• Ziehen Sie das Kabel nur am Netzstecker heraus.
• Ein beschädigter Draht im Kabel kann Feuer auslösen.
• Stellen Sie sicher, dass weder Stromkabel noch Steckdose beschädigt, manipuliert, stark geknickt, verdreht, verzogen, zusammengedrückt oder erwärmt wurden. Verwenden Sie keine lockere Steckdose.
• Andernfalls besteht Brand- oder Stromschlaggefahr.
• Halten Sie das Netzkabel fern von jeglichen Heizgeräten.

Die Ummantelung des Stromkabels könnte schmelzen, und es besteht Stromschlaggefahr.

• Stellen Sie den Projektor an einem Ort auf, an dem niemand über das Stromkabel oder den Stecker stolpern kann, so dass das Stromkabel oder der Stecker nicht beschädigt werden können.
• Es besteht Brand- oder Stromschlaggefahr.
• Schalten Sie den Projektor nicht ein oder aus, indem Sie den Netzstecker einstecken oder ziehen. (Verwenden Sie das Stromkabel nicht als Ein- und Aus-Schalter.)
• Es besteht Brand- oder Stromschlaggefahr.
• Berühren Sie das Ende des Netzkabels nicht mit einem leitenden Gegenstand, während der Netzstecker mit der Steckdose verbunden ist. Berühren Sie außerdem niemals den Netzstecker direkt nach dem Abziehen aus der Wandsteckdose.
• Andernfalls besteht Stromschlaggefahr.
• Verwenden Sie nur das offizielle Stromkabel, das von LG Electronics, Inc. bereitgestellt wird. Andere Stromkabel dürfen nicht verwendet werden.
• Andernfalls besteht Brand- oder Stromschlaggefahr.

Während des Betriebs

WARNUNG

• Stellen Sie keine Behälter mit Flüssigkeiten wie Vasen oder Blumentöpfe, Tassen, Kosmetikartikel, Chemikalien, Dekorationsartikel oder Kerzen usw. auf den Projektor.
• Es besteht Brand- oder Stromschlaggefahr, die Gegenstände können herunterfallen und Verletzungen verursachen.
• Im Fall von Stoffeinwirkungen auf den Projektor oder Beschädigungen am Gehäuse muss der Projektor ausgeschaltet, der Netzstecker gezogen und ein autorisierter Kundendienst kontaktiert werden.
• Andernfalls besteht Brand- und Stromschlaggefahr.
• Führen Sie keine Metallteile wie Münzen, Haarklemmen oder ähnliches und keine brennbaren Stoffe wie Papier oder Streichhölzer in den Projektor ein.
• Andernfalls besteht Brand- oder Stromschlaggefahr.
• Sollten Flüssigkeiten in den Projektor eindringen oder Fremdkörper in den Projektor fallen, muss der Projektor ausgeschaltet, der Netzstecker gezogen und der LG Electronics-Kundendienst kontaktiert werden.
• Andernfalls besteht Brand- und Stromschlaggefahr.
• Achten Sie darauf, dass beim Austausch der Batterien aus der Fernbedienung die Batterien nicht von Kindern verschluckt werden. Bewahren Sie Batterien und Akkus außerhalb der Reichweite von Kindern auf.
• Falls ein Kind eine Batterie verschlucken sollte, verständigen Sie sofort einen Arzt.
• Entfernen Sie außer der Objektivabdeckung keine weiteren Abdeckungen. Ansonsten besteht erhöhte Stromschlaggefahr.
• Sehen Sie bei eingeschaltetem Projektor niemals direkt in das Objektiv. Das starke Licht kann Ihre Augen beschädigen.
• Bei eingeschalteter Lampe oder kurz nach dem Ausschalten sollten Belüftung und Lampe nicht berührt werden, da diese sehr heiß werden.
• Im Fall von freigesetztem Gas berühren Sie auf keinen Fall die Steckdose. Öffnen Sie zur Belüftung das Fenster. - Ein Funken kann einen Brand oder eine Verbrennung auslösen.
• Berühren Sie während eines Gewitters niemals den Projektor oder das Stromkabel.
• Andernfalls besteht Stromschlaggefahr.
• Verwenden Sie den Projektor nicht in der Nähe eines elektronischen Geräts, das ein starkes Magnetfeld erzeugt.
• Bewahren Sie die Vinylverpackung des Projektors außerhalb der Reichweite von Kindern auf.
• Andernfalls besteht Erstickungsgefahr.
• Berühren Sie den Projektor nicht über einen längeren Zeitraum, wenn dieser eingeschaltet ist.
• Wenn Sie ein Spiel spielen, bei dem Sie eine Spielkonsole mit einem Projektor verbinden, wird ein Abstand von mehr als viermal der Anzeigendiagonale empfohlen.
• Stellen Sie sicher, dass das Verbindungskabel lang genug ist. Andernfalls könnte das Gerät herunterfallen und Verletzungen oder einen Geräteschaden verursachen.

VORSICHT

• Stellen Sie keinen schweren Gegenstand auf den Projektor.
• Er kann herunterfallen und schwere Verletzungen verursachen.
• Achten Sie darauf, dass das Objekt während des Transports nicht beschädigt wird.
• Berühren Sie niemals das Objektiv. Das Objektiv könnte beschädigt werden.
• Verwenden Sie keine scharfen Werkzeuge wie Messer oder Hammer für den Umgang mit dem Projektor, dadurch kann das Gehäuse beschädigt werden.
• Erscheint kein Bild auf der Projektionsfläche, schalten Sie den Projektor aus, ziehen Sie den Netzstecker, und kontaktieren Sie einen autorisierten Kundendienst.
• Andernfalls besteht Brand- und Stromschlaggefahr.
• Lassen Sie keine Gegenstände auf den Projektor fallen, und üben Sie keinen festen Druck aus.
• Dies kann zu Verletzungen oder Schäden am Projektor führen.
• Der Abstand zwischen Ihren Augen und der Projektionsfläche sollte ungefähr 5 bis 7 Mal so lang sein wie die Diagonale der Projektionsfläche.
• Wenn Sie über einen längeren Zeitraum in einem zu geringen Abstand auf die Bildwand sehen, kann dies Ihre Sehstärke beeinträchtigen.

Reinigung

WARNUNG

• Besprühen Sie den Projektor zur Reinigung auf keinen Fall mit Wasser. Lassen Sie kein Wasser in den Projektor eindringen, und achten Sie darauf, dass der Projektor trocken bleibt.
• Andernfalls besteht Brand- oder Stromschlaggefahr.
• Wenn vom Projektor Rauch oder ungewöhnliche Gerüche ausgehen oder Fremdkörper in den Projektor gefallen sind, schalten Sie den Projektor aus, ziehen Sie den Netzstecker und kontaktieren Sie den LG Electronics-Kundendienst.
• Andernfalls besteht Brand- oder Stromschlaggefahr.
• Verwenden Sie zur Reinigung des Objektivs ein Druckluftspray, weiches Tuch oder einen mit Objektivreinigungsflüssigkeit oder Alkohol getränkten Baumwolltupfer, um Staub oder Flecken von der vorderen Linse des Projektionsobjektivs zu entfernen.

VORSICHT

• Nehmen Sie einmal im Jahr Kontakt zu Ihrem Kundendienst auf, um die Innenteile des Projektors reinigen zu lassen.
• Wird das verschmutzte Innere des Projektors über einen längeren Zeitraum nicht gereinigt, besteht Brandgefahr oder der Projektor kann beschädigt werden.
• Ziehen Sie vor der Reinigung der Kunststoffteile (z. B. des Gehäuses) zuerst den Netzstecker. Verwenden Sie ein weiches Tuch. Benutzen Sie weder Sprühflaschen noch nasse Tücher. Verwenden Sie für die Reinigung der Kunststoffteile wie dem Projektorgehäuse keine Reinigungsflüssigkeiten oder Kfz- bzw. Industriereiniger, aggressive Mittel oder Wachs, Benzol, Alkohol usw. Diese Mittel können das Gerät beschädigen.
• Es besteht Brand- und Stromschlaggefahr oder das Risiko, dass das Gerät beschädigt wird (Verformungen, Korrosion).

SONSTIGES

WARNUNG

• Nur ein qualifizierter Techniker darf den Projektor zerlegen oder Änderungen am Gerät vornehmen. Setzen Sie sich mit Ihrem Händler oder Kundendienst in Verbindung, wenn eine Inspektion oder eine Reparatur durchgeführt werden muss.
• Andernfalls besteht Brand- und Stromschlaggefahr.

Leere Batterien müssen ordnungsgemäß entsorgt werden. Andernfalls kann es zu einer Explosion oder einem Brand kommen. Die Entsorgungsart kann sich je nach Land und Region unterscheiden. Der Akkusatz muss gemäß den entsprechenden Anweisungen entsorgt werden. Werfen Sie den Akku nicht und bauen Sie ihn nicht auseinander.

• Andernfalls kann es aufgrund eines Akkuschadens zu einem Brand oder einer Explosion kommen.
• Benutzen Sie immer von LG Electronics genehmigte und zertifizierte Akkus.
• Andernfalls kann es zu einem Brand oder einer Explosion kommen. Lagern Sie den Akku nicht in der Nähe von Metallobjekten wie Schlüsseln oder Büroklammern.
• Überstrom kann einen schnellen Anstieg der Temperatur verursachen, der zu einem Brand oder Verbrennungen führen kann. Lagern Sie den Akku nicht in der Nähe von Wärmequellen wie Heizgeräten.
• Dies kann zu einem Brand führen oder das Gerät beschädigen.

Lagern Sie den Akku nicht bei Temperaturen über 60°C oder bei hoher Luftfeuchtigkeit. Bewahren Sie Batterien und Akkus außerhalb der Reichweite von Kindern auf.

• Andernfalls können Verletzungen verursacht oder das Gerät beschädigt werden.
• Stellen Sie sicher, dass der Akku ordnungsgemäß eingesetzt wurde.
• Falscher Austausch von Batterien und Akkus kann zu Bränden führen.

VORSICHT

• Ziehen Sie den Netzstecker, wenn der Projektor längere Zeit nicht in Gebrauch ist.
• Ein Einstauben des Geräts kann zu Überhitzung führen, korrodierte Isolierungen können einen Stromschlag hervorrufen, und bei elektrischer Überspannung besteht Brandgefahr.
• Verwenden Sie nur den angegebenen Akkutyp.
• Andernfalls besteht durch Überhitzung oder auslaufende Akkus Stromschlaggefahr.

Zusätzliche Informationen im Handbuch

Das Benutzerhandbuch wird im PDF-Format auf CD zur Verfügung gestellt. Installieren Sie Adobe Acrobat Reader, um das Benutzerhandbuch auf dem PC anzuzeigen.

1. Legen Sie die mitgelieferte CD ein. Die Website wird automatisch angezeigt. 2. Wählen Sie auf der Website die Sprache aus. 3. Klicken Sie auf der Website auf den Modellnamen. 4. Zeigen Sie das Benutzerhandbuch an.

HINWEIS

• Wird die Website nicht automatisch angezeigt, gehen Sie zu „Mein Computer“, und klicken Sie dann auf „LG“ und index.htm, um das Benutzerhandbuch anzuzeigen.
• Dieser DLP-Projektor ist ein Gerät der Risikogruppe 2, das die Sicherheitsnorm IEC 62471 erfüllt.

Risikogruppe 2

SICHERHEITSHINWEISE 3

ZUSÄTZLICHE INFORMATIONEN IM HANDBUCH 9

VORBEREITUNG 11

Zubehör 11

Sonderzubehör 12

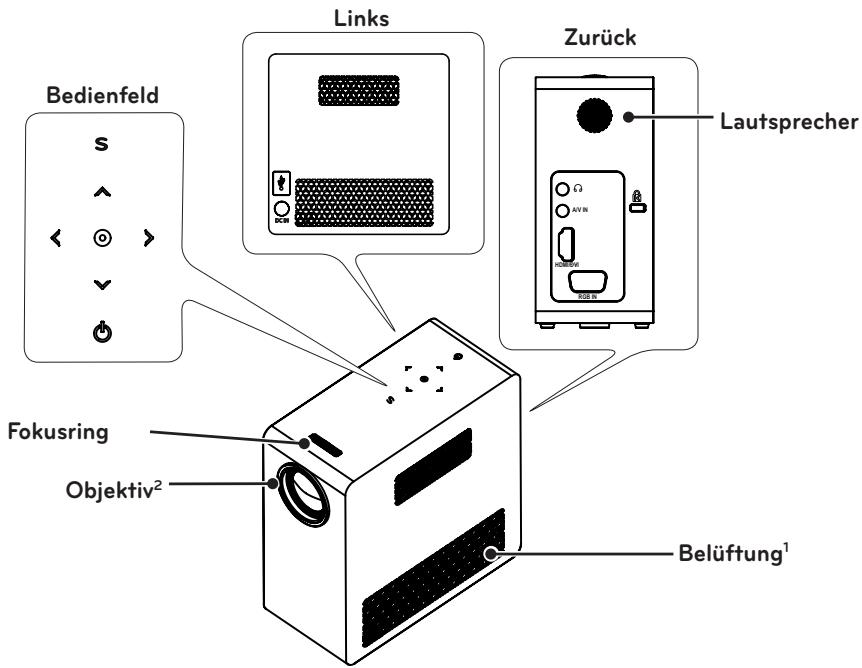

Teile und Komponenten 13

Installation 14

• Hinweise zum Aufstellen des Projektors 14

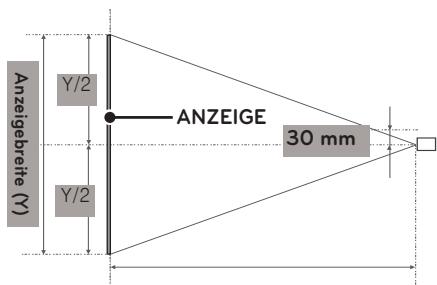

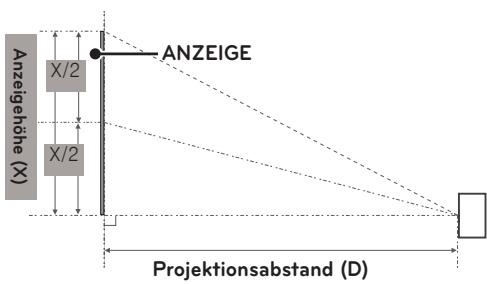

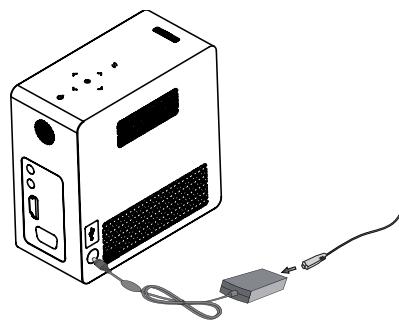

• Anschluss eines Adapters 14 Projektionsabstand nach Anzeigeformat 15

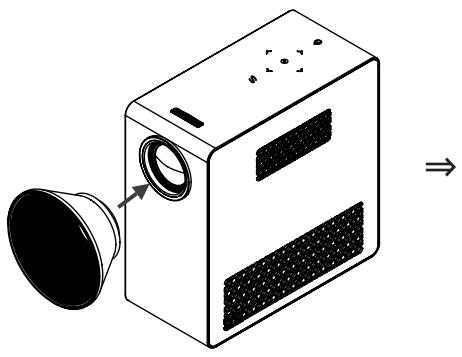

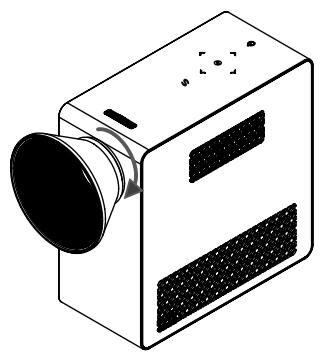

• Verwenden der Streulichtblende 16

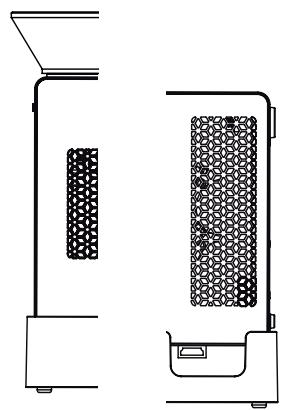

• Verwendendes Cradle 16

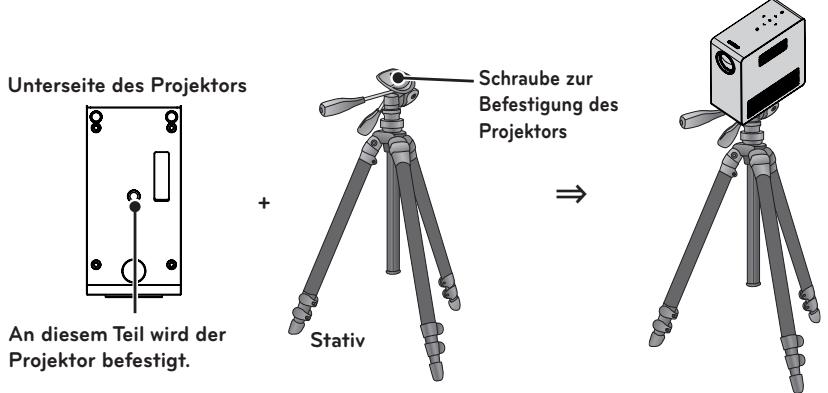

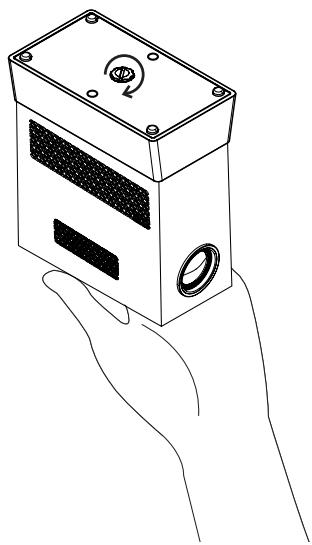

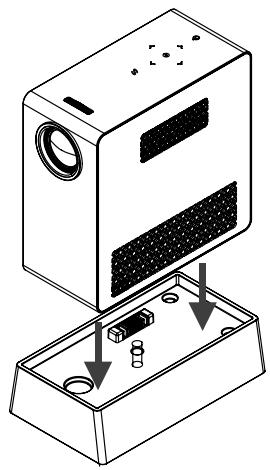

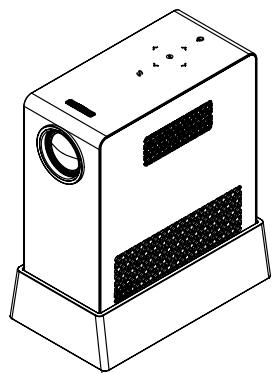

• Anschluss eines Akkus 17 - Aufstellen des Projektors auf dem Stativ 18

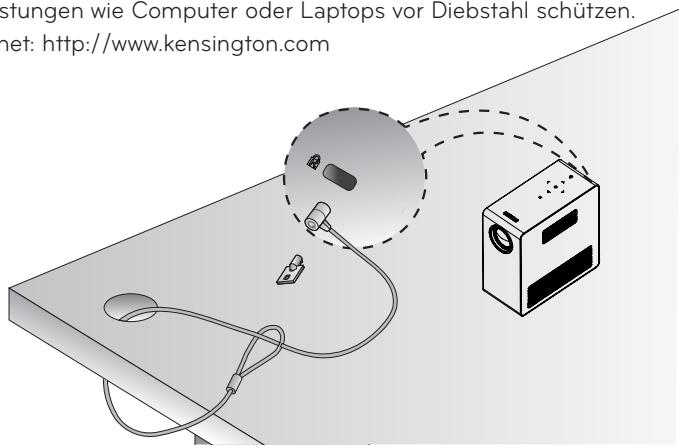

• Kensington-Sicherheitssystem 18

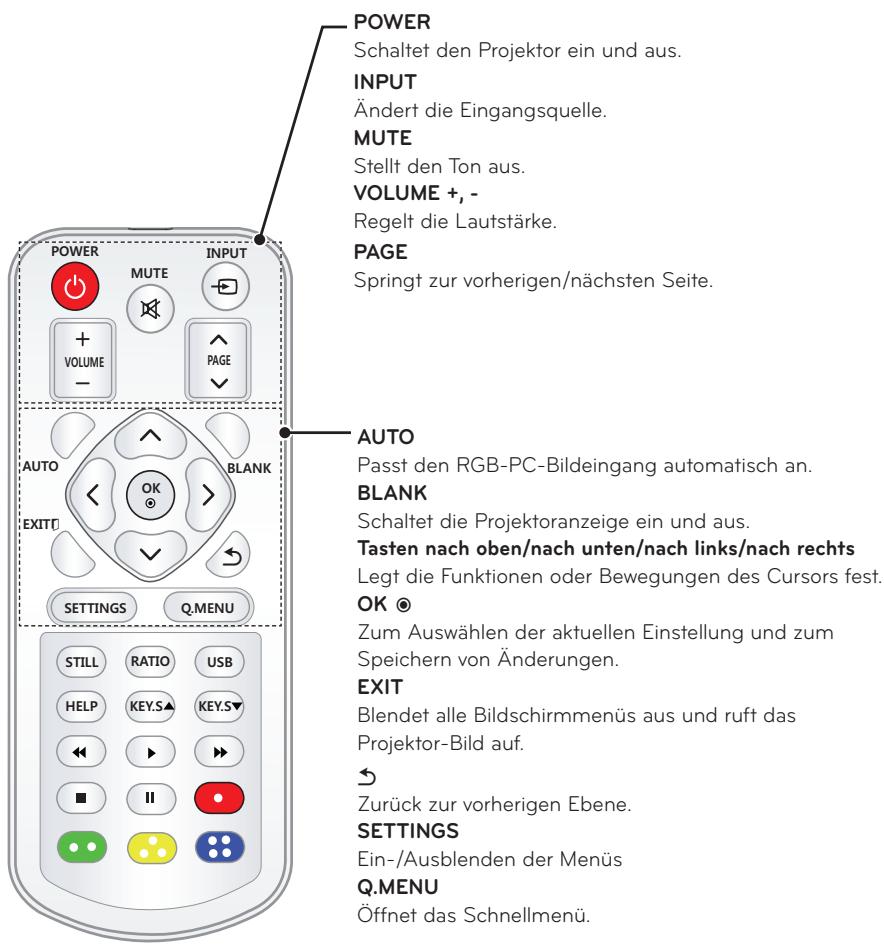

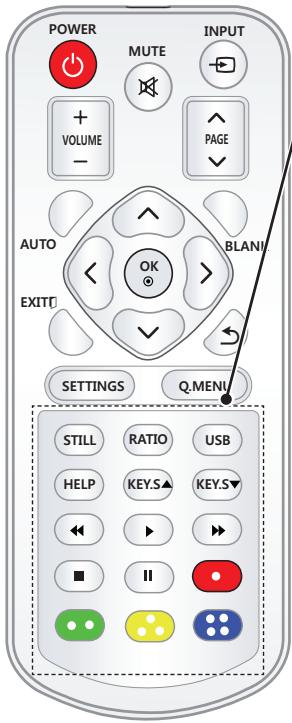

FERNBEDIENUNG 19

VERWENDEN DES PROJEKTORS 21

Verwenden des Projektors 21

- Einschalten des Projektors 21 - Positionieren und Scharfstellen des Bilds 21 - Verwenden des Projektors 21 - Verwenden des Akkus 22 - Zeitliche Informationen zur Verwendung des Akkus 22

Verwenden von Zusatzoptionen 24

• Einstellen des Bildformats 24
• Verwenden der Trapez-Funktion 25
• Verwenden der INPUT-Liste 25
• Funktion BLANK (Leeres Bild) 26

Verwenden des

Schnellmenüs (Q.MENU) 26

UNTERHALTUNG 27

Wireless Display Setup (Notebook) 27 Wireless Display Setup (Mobiletelefon) 27

MEINE MEDIEN 28

• Anschließen von USB-Speichergeräten 28
• FILMLISTE 30

BENUTZERKONFIGURATION 31

Menü SETUP 31

HERSTELLEN VON VERBINDUNGEN 32

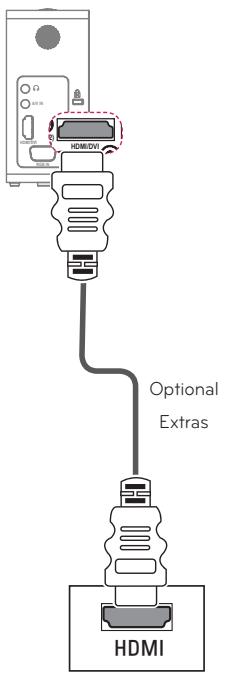

Anschluss an einen HD-Empfänger, DVD-Player oder VCR 33 - HDMI-Anschluss 33 Anschluss eines PCs 33 - RGB-Anschluss 33 Anschluss an AV INPUT 34 - Komponenten-Anschluss 35 Anschluss von Kopfhörern 35 MHL-Anschluss 36

WARTUNG 36

Reinigen des Projektors 36

• Reinigen des Objektivs 36
• Reinigung des Projektgehäuses 36

TECHNISCHE DATEN 37

VORBEREITUNG

Zubehör

Überprüfen Sie das zum Lieferumfang gehörende Zubehör. Die Abbildungen können vom eigentlichen Produkt abweichen.

Fernbedienung Knopfbatterie (CR 2032)

Benutzerhandbuch

RGB-Kabel

Netzgerät

Netzkabel

CD mit Benutzerhandbuch

Streulichtblende

Akku

Cradle (Ladeschale)

Composite-Videokabel

Tasche

• Beim Anschluss eines Kabels am HDMI- oder USB-Anschluss kann es zu Problemen kommen, wenn die Buchse zu groß für den HDMI- oder USB-Anschluss ist. Verwenden Sie einen Stecker in Standardgröße.

A≤10mm, B≤24mm

Sonderzubehör

Die optionalen Zubehörteile können Sie in einem Elektronikfachgeschäft, in einem Online-Shop oder bei dem Einzelhändler, bei dem Sie das Produkt gekauft haben, erwerben.

Optionale Zubehörteile zur Produktverbesserung können ohne vorherige Ankündigung geändert und neue Zubehörteile hinzugefügt werden.

Projektorleinwand

Stativ

HDMI-Kabel

Videokabel

Audiokabel

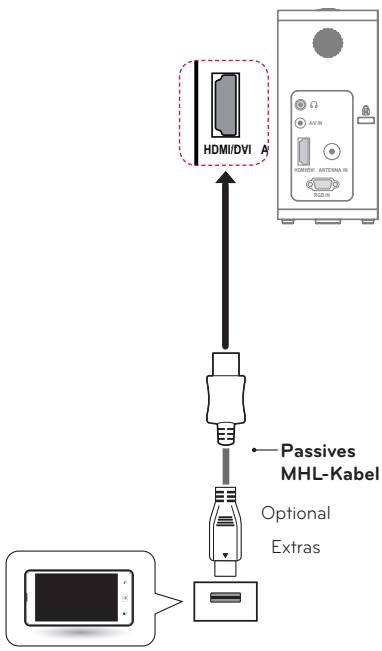

MHL-Kabel

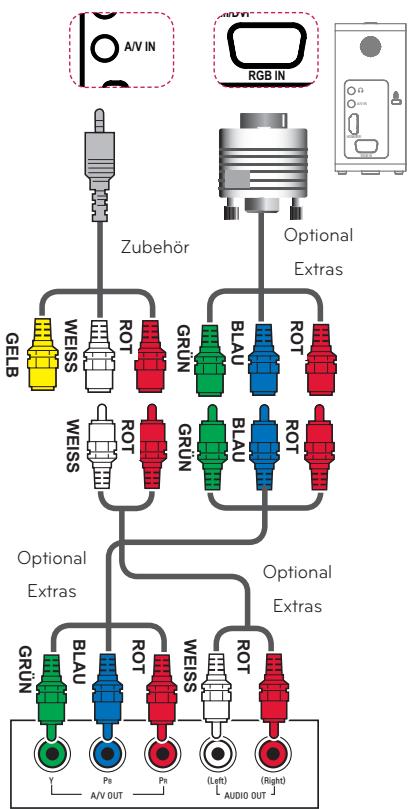

RGB-zu-Komponenten-Kabel

Teile und Komponenten

• Der Projektor wurde mit hochpräziser Technologie gefertigt. Dennoch erscheinen auf der Projektionsfläche möglicherweise permanent schwarze und/oder helle Punkte (rot, blau, grün). Dies ist keine Fehlfunktion, sondern ein durch das Herstellungsverfahren bedingter, normaler Effekt. Beim Einschalten beginnt die LED des Bedienfelds zu leuchten.

Taste	Funktion
® (Ein/Aus)	Schaltet den Projektor ein und aus.
S (Einstellungen)	Ein-/Ausblenden der Menüs
Λ, V, <, >	Navigiert zwischen Menüs und ändert die Einstellungen. (Tasten <, >: Die Laufstände kann abhängig vom Eingangsmodus verändert werden.)
®(OK)	Zum Auswahlen der aktuellen Einstellung und zum Speichern von Änderungen.

1. Halten Sie Abstand zu den Belüftungsöffnungen, da durch diese heiße Luft nach außen befördert wird. 2. Berühren Sie während des Projektorbetriebs niemals das Objektiv. Das Objektiv könnte beschädigt werden.

Installation

Hinweise zum Aufstellen des Projektors

• Stellen Sie den Projektor in einer gut belüfteten Umgebung auf. Um zu verhindern, dass sich das Innere des Projektors erhitzt, stellen Sie den Projektor an einem gut belüfteten Ort auf. Stellen Sie keine anderen Gegenstände in der Nähe des Projektors auf, da sonst die Belüftungsöffnungen verdeckt werden können. Werden die Belüftungsöffnungen verdeckt, erhöht sich die Innentemperatur des Projektors.

• Stellen Sie den Projektor nicht auf Teppichen oder Vorlegern auf. Verdecken Sie nicht die Belüftungsöffnung auf der Unterseite des Projektors, und stellen Sie den Projektor auf einer ebenen, festen Oberfläche auf.

• Achten Sie darauf, dass keine Fremdkörper wie Papierstückchen oder ähnliches in den Projektor gelangen.

• Halten Sie nach allen Seiten des Geräts einen angemessenen Abstand (mindestens 30 cm).

• Stellen Sie den Projektor nicht in einer bereits, kalten oder feuchten Umgebung auf.
• Stellen Sie den Projektor an einem möglichst staubfreien Ort auf.
• Andernfalls besteht Brandgefahr.
• Entfernen Sie außer der Objektivabdeckung keine weiteren Abdeckungen. Ansonsten besteht erhöhte Stromschlaggefahr.
• Der Projektor wurde mit hochpräzise arbeitender Technologie gefertigt. Dennoch erscheinen auf der Projektionsfläche möglicherweise permanente schwarze und/oder helle Punkte (rot, blau, grün). Dies ist keine Fehlfunktion, sondern ein durch das Herstellungsverfahren bedingter, normaler Effekt. Die Fernbedienung funktioniert u. U. nicht, falls eine Lampe mit elektronischem Vorschaltgerät bzw. mit drei Wellenlängen verwendet wird. Tauschen Sie die Lampe durch eine international genormte Lampe aus, sodass die Fernbedienung störungsfrei funktioniert.

Anschluss eines Adapters

Schließen Sie den Netzgerätestecker an die Netzeingangsbuchse am Projektor an.

Projektionsabstand nach Anzeigeformat

1 Stellen Sie den Projektor auf eine stabile, ebene Fläche, darüber den PC oder darüber die Audio/Video-Quelle. 2 Stellen Sie den Projektor mit ausreichendem Abstand zur Projektionsfläche auf. Der Abstand zwischen dem Projektor und der Projektionsfläche ist maßgeblich für die tatsächliche Bildgebung. 3 Richten Sie den Projektor so aus, dass das Objektiv rechtwinklig zur Projektionsfläche abstrahlt. Trifft das Licht nicht senkrecht auf die Projektionsfläche auf, erscheint das Bild geneigt, und die Bildqualität wird beeinträchtigt. Ist das Bild verzerrt, verwenden Sie die Trapez-Funktion. 4 Schließen Sie die Netzkabel des Projektors und der verbundenen Geräte an einer Netzsteckdose an.

Verhältnis der nach oben gerichteten Projektion: 100%

Projektionsabstand (D)

Anzeige 16:10
Bildwandformat (mm)	Anzeigebreite (Y) (mm)	Anzeigehöhe (X) (mm)	Projektionsabstand (D) (mm)
635	538	337	803
762	646	404	966
889	754	471	1130
1016	861	539	1293
1143	969	606	1456
1270	1077	673	1619
1397	1185	741	1783
1524	1292	808	1946
1651	1400	875	2109
1778	1508	943	2272
1905	1615	1010	2436
2032	1723	1077	2599
2159	1831	1145	2762
2286	1938	1212	2925
2413	2046	1279	3089
2540	2154	1347	3252

Verwenden der Streulichtblende

Drehen Sie die Streulichtblende in Pfeilrichtung.

HINWEIS

• Ziehen Sie die Streulichtblende nicht zu fest an. Dies könnte das Gerät beschädigen.

Verwendendes Cradle

Projektion nach oben

Normales Projizieren

HINWEIS

• Verwenden Sie beim Projizieren an die Decke ausschließlich das mitgelieferte Winkelantennenkabel und USB-Speichergerät.

Anschluss eines Akkus

1. Montieren Sie den Projektor wie in der Abbildung gezeigt.

⇒

1. Drehen Sie den Knopf in Pfeilrichtung.

Aufstellen des Projekctors auf dem Stativ

• Sie können diesen Projektor, wie in der Abbildung unter gezeigt, auf einem Kamerastativ montieren.
• Zur Stabilisierung des Statifs sollte eine Fixierschraube mit einer Standardgroße von max. 4,5 mm verwendet werden. Die maximal mögliche Länge der Fixierschraube beträgt 5,5 mm. (Wenn die Schraube länger ist, kann der Projektor beschädigt werden.)

Kensington-Sicherheitssystem

• Der Projektor besitzt am Anschlussfeld einen Anschluss für das Kensington-Sicherheitssystem. Schließen Sie das Kensington-Sicherheitskabel wie abgebildet an.
• Installations- und Bedienungshinweise finden Sie in der Bedienungsanleitung zum Kensington-Sicherheitssystem.
• Das Kensington-Sicherheitssystem ist Sonderzubehör. Was ist Kensington?

Kensington ist ein Unternehmen, das Sicherheitssysteme vertreibt, die teure elektronische Ausrüstungen wie Computer oder Laptops vor Diebstahl schützen. Homepage im Internet: http://www.kensington.com

FERNBEDIENUNG

Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung, und legen Sie die Batterien des angegebenen Typs wie beschrieben ein. Verwenden Sie zwei Batterien des gleichen Typs.

STILL

Friert das Bild ein.

(In jedem Modus bis auf den USB-Modus verfügbar)

RATIO

Ändert die Bildgröße.

USB

Zugriff auf USB-Modus.

HELP

Aktiviert die Selbststdiagnose.

KEY.S ▲,

Stellen Sie die Trapez-Funktion ein.

Steuerungstasten für Wiedergabe

Steuert die Wiedergabe von MEINE MEDIEN.

Farbige Tasten

Zum Zugriff auf Sonderfunktionen in manchen Menüs.

HINWEIS

• Der optimale Abstand für die Verwendung der Fernbedienung beträgt max. 3 m (links/rechts), außerdem sollte der Winkel zum IR-Empfänger 30 Grad nicht überschreiten.
• Für einen reibungslosen Betrieb müssen Sie darauf achten, dass der IR-Empfänger nicht durch Gegenstände verdeckt wird.
• Achten Sie beim Transport der Fernbedienung in der Tragetasche darauf, dass die Tasten nicht durch den Projektor, die Kabel, die Bedienungsanleitung oder andere Zubehörteile gedrückt werden. Ansonsten kann sich die Lebensdauer der Batterien erheblich verkürzen.

VERWENDEN DES PROJEKTORS

Verwenden des Projektors

Einschalten des Projektors

1. Schließen Sie das Netzkabel ordnungsgemäß an. 2. Warten Sie etwas, und drücken Sie dann die POWER-Taste auf der Fernbedienung oder dem Bedienfeld. (Daraufhin leuchtet die Anzeige auf dem Bedienfeld auf.) 3. Wählen Sie in der Anzeige zur Sprachauswahl eine Sprache aus. 4. Wählen Sie über die Taste INPUT auf der Fernbedienung ein Eingangssignal.

Positionieren und Scharfstellen des Bilds

Prüfen Sie, ob das Bild auf der Projektionsfläche scharf und vollständig angezeigt wird.

• Drehen Sie am Fokusring, um den Bildfokus einzustellen.
• Achten Sie beim Anpassen des Fokusrings darauf, dass Sie die Tasten auf dem Bedienfeld nicht berühren.

Verwendung des Projektors

1 Schalten Sie den Projektor im Standby-Modus mit dem POWER-Schalter ein. 2 Drücken Sie die Taste INPUT, um das gewünschte Eingangssignal zu wählen. 3 Stellen Sie den Projektor während des Betriebs mit folgenden Tasten ein.

Taste	Funktion
VOL -, +	Regelt die Lautstärke.
MUTE	Stellt den Ton aus.
Q.MENU	Öffnet das Schnellmenü.
RATIO	Ändert die Bildgroße.
KEY.S ▲, ▼	Stellt die Trapez-Funktion ein.

4 Schalten Sie den Projektor mit der POWER-Taste aus.

Verwendung des Akkus

Der Ladestand des Akkus ist niedrig. Der Projektor wird in Kürze ausgeschaltet.

• Wenn der Akku fast leer ist, wird eine entsprechende Meldung angezeigt.
• Der Projektor wird eine Minute nach Anzeige der Meldung ausgeschaltet.

Zeitliche Informationen zur Verwendung des Akkus

Status	Zeit und Anzeige
Ladezeit	Ca. 3 Stunden
Standardnutzung-Stunden	Ca. 2 Stunden (Verfügbare Akkulaufzeit ca. 1 Stunde 30 Minuten, wenn der Energiesparmodus auf Max. festgelegt ist)
Akkuladestands-anzeige	Step 1 Step 2 Step 3 Step 4

• Wenn Sie den Projektor längere Zeit nicht verwenden, nehmen Sie den Akku heraus und bewahren Sie ihn separat auf. Bei langfristiger Lagerung sollte der Akku zu 40 - 50 Prozent aufgeladen sein.
• Der Akku wird automatisch aufgeladen, sobald der Projektor an eine Steckdose angeschlossen wird.
• Laden Sie den Akku vor der ersten Verwendung des Projektors vollständig auf.
• Die im Handbuch angegebene Standard-Akkulaufzeit basiert auf von LG durchgeführten Messungen. Die tatsächliche Zeit kann je nach Nutzung variieren.
• Die Akkulaufzeit kann je nach Sendungstyp, Betriebstemperatur, Nutzungsdauer und Benutzerpräferenzen unterschiedlich sein.
• Da der Akku ein Verschleißteil ist, verringert sich seine Betriebsdauer mit der Zeit. Sobald sich die Betriebsdauer des Akkus um die Hälfte reduziert hat, ersetzen Sie ihn durch einen neuen Akku von einem LG Electronics-Kundendienst.
• Im Akkumodus ist der Energiesparmodus deaktiviert.
• Laden Sie den Akku ausschließlich mit dem mitgelieferten Ladegerät auf. Ansonsten kann der Akku beschädigt oder ein Brand verursacht werden.
• Gebrauchte Akkus müssen ordnungsgemäß entsorgt werden. Andernfalls besteht Explosions- oder Brandgefahr. Die Entsorgungsart kann sich je nach Land und Region unterscheiden. Stellen Sie sicher, dass der Akku in Übereinstimmung mit einschlägigen Gesetzen und Bestimmungen entsorgt wird.
• Werfen Sie den Akku nicht, und bauen Sie ihn nicht auseinander. Bei Beschädigung des Akkus kann es zu einem Brand oder einer Explosion kommen.
• Verwenden Sie immer von LG Electronics, Inc. genehmigte und zertifizierte Akkus. Andernfalls besteht Brand- und Explosionsgefahr.
• Lagern Sie den Akku nicht in der Nähe von Metallgegenständen wie Schlüsseln oder Büroklammern. Überstrom kann einen schlagartigen Anstieg der Temperatur verursachen, der zu einem Brand oder Verbrennungen führen kann.
• Lagern Sie den Akku nicht in der Nähe von Wärmequellen wie Heizgeräten. Dies kann zu Bränden oder Fehlfunktionen führen.
• Lagern Sie den Akku nicht bei Temperaturen über 60 °C oder bei hoher Luftfeuchtigkeit. Andernfalls besteht Explosions- oder Brandgefahr.
• Bewahren Sie den Akku außerhalb der Reichweite von Kindern auf. Andernfalls kann es zu Verletzungen oder Schäden am Gerät kommen.
• Stellen Sie sicher, dass der Akku ordnungsgemäß angeschlossen ist. Andernfalls besteht Explosions- oder Brandgefahr.
• Wenn der Akku undicht ist oder einen Geruch abgibt, trennen Sie ihn umgehend vom Projektor, und wenden Sie sich an den LG Electronics-Kundendienst.
• Der Akku enthält Lithium-Ionen. Behandeln Sie das Gerät daher vorsichtig. Andernfalls besteht Explosions- oder Brandgefahr.
• Wenn der Akku falsch eingesetzt wird, besteht Explosionsgefahr. Ersetzen Sie den Akku nur durch den gleichen oder einen vergleichbaren Akkutyp.

Verwenden von Zusatzoptionen

Einstellen des Bildformats

Sie können das Format des Bildes anpassen, indem Sie auf RATIO drücken, während Sie den Projektor verwenden.

HINWEIS

• Da die Einstellmöglichkeiten vom Eingangssignal abhängen, stehen einzelne möglicherweise nicht zur Verfügung.
• Mit den Tasten Q.MENU oder SETTINGS können Sie die Bildgröße ebenfalls ändern.

16:9: Passt die Bildgröße an die Bildschirmbreite an.

Vollbild: Unabhängig vom Format erfolgt die Wiedergabe als Vollbild.

Just Scan: Zeigt Videobilder in der Originalgröße an ohne Abschneiden von Bildrändern.

HINWEIS

• Wenn Sie Just Scan wählen, kann es am Rand zu Bildrauschen kommen.
• Auto: Zeigt Bilder im Bildformat des Originalbildes an.

4:3: Bringt Bilder ins Format 4:3.

Zoom: Zum Anpassen des Bildes durch Vergrößerung an die verfügbare Breite der Projektionsfläche. Der obere und der untere Bildbereich werden möglicherweise abgeschnitten.

• Drücken Sie zum Vergrößern oder Verkleinern die Tasten < oder >.
• Drücken Sie zum Bewegen des Bildes die Tasten ∧ oder ∨.

Kino-Zoom 1: Bringt das Bild auf das Kinoformat 2.35:1. Der Bereich liegt zwischen 1 und 16.

• Drücken Sie zum Vergrößern oder Verkleinern die Tasten < oder >.
• Drücken Sie zum Bewegen des Bildes die Tasten ∧ oder ∨.

HINWEIS

• Wenn Sie ein Bild vergrößern oder verkleinern, erscheint es möglicherweise verzerrt.

Verwendung der Trapez-Funktion

Um zu verhindern, dass das Bild trapezförmig angezeigt wird, passt die Trapez-Funktion die obere und untere Breite des Bilds an, wenn der Projektor nicht im rechten Winkel zur Bildwand steht.

Da die Trapez-Funktion eine schlechtere Bildqualität verursachen kann, sollten Sie diese Funktion nur dann verwenden, wenn der Projektor nicht im optimalen Winkel aufgestellt werden kann.

1 Drücken Sie die Taste SETTINGS. 2 Wählen Sie mit den Tasten ∧, ∨, < oder > OPTION aus, und drücken Sie die Taste OK. 3 Wählen Sie mit den Tasten ∧, ∨, < oder > Trapez, und drücken Sie die Taste OK. 4 Drücken Sie die Taste < oder > um das Trapez anzupassen.

• Bei der Trapezkorrektur ist ein Einstellungsbereich von -40 bis 40 möglich.

5 Drücken Sie nach der Anpassung die Taste OK.

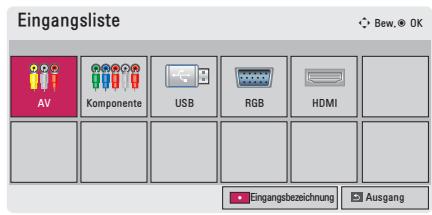

Verwenden der INPUT-Liste

Verwenden der INPUT-Liste

1 Drücken Sie die Taste INPUT, um auf die Liste der Signalquellen zuzugreifen. Die angeschlossene Signalquelle wird zuerst angezeigt. Der AV/Komponenten-Eingang ist jederzeit aktiviert.

2 Wählen Sie über die Taste INPUT eine Signalquelle aus, wird der Projektor auf die hier angeschlossene Signalquelle geschaltet. Sie können die Tasten , , oder verwenden, um zwischen den einzelnen Signalquellen umzuschalten.

Hinzufügen einer Eingangsbezeichnung

für eine Signalquelle

Zeigt an, welches Gerät an welchem Eingang angeschlossen ist.

1 Drücken Sie die Taste INPUT, um auf die Liste der Signalquellen zuzugreifen. 2 Drücken Sie die ROTE Taste. 3 Verwenden Sie die Tasten oder , um zu einer der Signalquellen zu gelangen. 4 Wählen Sie mit den Tasten < oder > eine der Eingangsbezeichnungen aus.

Funktion BLANK (Leeres Bild)

Verwenden der Funktion BLANK (Leeres Bild)

Diese Funktion ist von Bedeutung, wenn Sie während eines Meetings oder in einer Schulung die Aufmerksamkeit auf etwas anderes lenken sollen.

1 Drücken Sie die Taste BLANK, und auf der Projektionsfläche wird ein schwarzer Hintergrund angezeigt. Sie können die Farbe des Hintergrunds ändern. Lesen Sie dazu den Abschnitt "Auswahl eines leeren Bilds". 2 Drücken Sie eine beliebige Taste, um die BLANK-Funktion (Leeres Bild) zu beenden.

Um die Anzeige vorübergehend abzudecken, drücken Sie die Taste BLANK auf der Fernbedienung. Das Objektiv darf bei eingeschaltetem Projektor nicht durch Gegenstände verdeckt werden. Ein Gegenstand könnte sich erwärmen, verformen und sich entzünden.

Auswahl eines leeren Bilds (Funktion BLANK)

1 Drücken Sie die Taste SETTINGS. 2 Wählen Sie mit den Tasten ▲, ▼, < oder > OPTION aus, und drücken Sie die Taste OK. 3 Wählen Sie mit den Tasten ▲, ▼, < oder > Leeres Bild aus, und drücken Sie die Taste OK. 4 Verwenden Sie die Taste ▲ oder ▼, um zur gewünschten Einstellung oder Option zu navigieren, und drücken Sie die Taste OK.

Verwendung des Schnellmenüs (Q.MENU)

Sie können häufig verwendete Menüs anpassen.

1 Öffnen Sie das Schnellmenü mit Q.MENU. 2 Blättern Sie mit der Taste < oder > durch die Menüs, und drücken Sie die Taste OK.

Menü	Beschreibung
Format	Ändert das Format (see 24 page)
Bildmodus	Ändert den Bildmodus.
Energie sparen	Stellt die Helligkeit ein.
Klare Stimme II	Stellt die vom Projektor übertragene Stimme so ein, dass sie klar und deutlich ist.
Ton-Modus	Einstellungen wie gewünscht vornehmen.
Sleep Timer	Der Projektor wird zurvorab eingestillten Zeitausgeschaltet.
Projek-tions Modi	Stellt das Projektorbild auf den Kopf oder spi-gelt es horizontal.
USB-Gerät	Trennt ein angeschlosse-nes USB-Gerät.

3 Blättern Sie mit den Tasten ▲, ▼, < oder > durch die folgenden Menüs.

UNTERHALTUNG

1 Starten Sie das WiDi-Programm auf Ihrem Notebook. 2 Nachdem Sie das WiDi-Programm auf Ihrem Notebook gestartet haben, wird eine Liste mit allen verfügbaren Geräten angezeigt, die erkannt wurden. Wählen Sie den Projektor in der Liste aus, und klicken Sie auf „Verbinden".

Geben Sie die Nummer ein, die (a) auf dem Bildschirm angezeigt wird, (b) und klicken Sie auf „Fortfahren".

Projektoranzeige

Notebook-Bildschirm

3 Nach kurzer Zeit erscheint der Notebook-Bildschirm auf dem Projektor-Bildschirm. Beachten Sie, dass die kabellose Verbindung Auswirkungen auf die Videoqualität hat, die auf dem Notebook angezeigt wird.

Wenn die Verbindung schlecht ist, wird die Intel WiDi-Verbindung möglicherweise unterbrochen, oder die Videoqualität kann schlecht sein.

Wireless Display Setup (Mobiltelefon)

1 Führen Sie das Programm „Wireless Display" auf Ihrem Mobiltelefon aus. 2 Nachdem Sie das Programm „Wireless Display" auf Ihrem Mobiltelefon gestartet haben, wird eine Liste mit allen verfügbaren Geräten angezeigt, die erkannt wurden. 3 Wählen Sie den Projektor in der Liste aus, und klicken Sie auf „Verbinden". Wenn Sie die PIN eingeben möchten, geben Sie die Nummer auf dem Bildschirm ein und klicken dann auf „Continue" (Weiter). 4 Nach kurzer Zeit erscheint der Mobiltelefon-Bildschirm auf dem Projektor-Bildschirm. Beachten Sie, dass die drahtlose Verbindung Auswirkungen auf die Videoqualität hat, die auf dem Mobiltelefon angezeigt wird. Wenn die Verbindung schlecht ist, wird die Verbindung von „Wireless Display" möglicherweise unterbrochen, oder die Videoqualität kann schlecht sein.

• Weitere Informationen zu Intel WiDi erhalten Sie unter http://intel.com/go/widi
• Wenn Sie während des Betriebs im Modus „Wireless Display" das Eingangssignal ändern, wird die Verbindung von „Wireless Display" unterbrochen.
• Einige Menüfunktionen funktionieren während der Verwendung von „Wireless Display" möglicherweise nicht.

MEINE MEDIEN

Anschließen von USB-Speichergeräten

Schließen Sie wie dargestellt einen USB-Speicherstick an. Nachdem ein USB-Speichergerät angeschlossen wurde, wird die Anzeige zur USB-Anpassung eingeblendet. Sie können keine Daten auf dem USB-Speichergerät speichern oder löschen.

USB-Speicherstick

Wenn Sie das USB-Speichergerät trennen möchten, gehen Sie wie folgt vor:

1. Drücken Sie die Taste Q.MENU. 2. Navigieren Sie mit der Taste < oder > zum USB-Gerät, und drücken Sie die Taste OK. 3. Entfernen Sie das USB-Gerät.

HINWEIS

Nachdem das USB-Speichergerät getrennt wurde, kann nicht mehr von ihm gelesen werden. Entfernen Sie das USB-Speichergerät, und schließen Sie es dann wieder an.

Tipps zur Verwendung von

USB-Geräten

• Es kann nur ein USB-Speichergerät erkannt werden.
• USB-Hubs werden nicht unterstützt.
• Ein USB-Speichergerät, das einen eigenen Treiber verwendet, wird möglicherweise nicht erkannt. Die Dauer, bis ein USB-Speichergerät erkannt wird, hängt vom jeweiligen Gerät ab.
• Falls ein gängiges USB-Gerät nicht ordnungsgemäß funktioniert, entfernen Sie das Gerät und schließen Sie es erneut an. Schalten Sie den Projektor nicht aus bzw. ziehen Sie das USB-Gerät nicht aus der Buchse, wenn gerade vom angeschlossenen USB-Gerät gelesen wird. Das USB-Gerät oder die gespeicherten Daten können beschädigt werden.
• Schließen Sie kein USB-Speichergerät an, das am PC verändert wurde. Der Projektor funktioniert dadurch möglicherweise nicht ordnungsgemäß oder kann die Dateien nicht ordnungsgemäß wiedergeben. Verwenden Sie ein USB-Speichergerät, auf dem gängige Musik-, Foto-, Video- oder Dokumentdateien enthalten sind.
• Verwenden Sie ausschließlich USB-Speichergeräte, die unter dem Betriebssystem Windows mit dem Dateisystem FAT16, FAT32 oder NTFS formatiert wurden. Falls ein Speicher mit einem anderen Dienstprogramm formatiert wurde, das nicht von Windows unterstützt wird, wird der Speicher möglicherweise nicht erkannt.
• Schließen Sie USB-Speichergeräte, die eine externe Stromversorgung benötigen, an die Stromversorgung an. Ansonsten wird das Gerät möglicherweise nicht erkannt.
• Schließen Sie ein USB-Speichergerät mit dem vom Hersteller des USB-Speichers gelieferten Kabel an. Wenn Sie ein Kabel verwenden, das nicht mit dem USB-Speicher geliefert wurde oder das sehr lang ist, kann es passieren, dass das Gerät nicht erkannt wird.
• Einige USB-Geräte werden möglicherweise nicht unterstützt oder funktionieren nicht korrekt.
• Wenn der Name eines Ordners oder einer Datei zu lang ist, kann der Ordner oder die Datei nicht ordnungsgemäß erkannt werden. Die Dateien auf dem USB-Speichergerät werden genauso wie unter Windows XP angeordnet angezeigt. Der Datum kann bis zu 100 Zeichen beinhalten. Die Daten auf dem USB-Gerät können beschädigt sein, davon wird empfohlen, eine Sicherheitskopie aller wichtigen Dateien anzufertigen. Die Verantwortung für die Verwaltung der Dateien liegt beim Benutzer und nicht beim Hersteller.
• Es wird ein USB-Speicherstick mit maximal 32 GB und eine USB-Festplatte mit maximal 1 TB Speicherkapazität empfohlen. Eine höhere Kapazität als die empfohlene kann das Funktionieren des jeweiligen Geräts beeinträchtigen.
• Sollte ein USB-Speichergerät nicht ordnungsgemäß funktionieren, trennen Sie es und schließen Sie es dann wieder an.
• Wenn eine externe USB-Festplatte mit aktiviertem Stromspar-Modus nicht funktioniert, schalten Sie die Festplatte aus und wieder ein, damit sie ordnungsgemäß funktioniert.
• USB-Speichergeräte älter als USB 2.0 werden ebenfalls unterstützt. Es kann jedoch sein, dass bei diesen die Filmliste nicht ordnungsgemäß angezeigt wird.

FILMLISTE

In der Filmliste werden Filme angezeigt, die auf dem angeschlossenen USB-Gerät gespeichert sind.

Tipps zur Wiedergabe von

Videodateien

• Einige Untertitel, die vom Benutzer erstellt wurden, funktionieren möglicherweise nicht korrekt.
• Einige Sonderzeichen werden in den Untertiteln nicht unterstützt.
• HTML-Tags werden in den Untertiteln nicht unterstützt.
• Zeitangaben in einer Untertiteldatei sollten für eine einwandfreie Wiedergabe in aufsteigender Reihenfolge angeordnet werden. Die Änderung von Schriftart und Farbe in Untertiteln wird nicht unterstützt.
• Eine Sprache, die in den Untertitelsprachen nicht aufgeführt ist, wird nicht unterstützt.
• Untertiteldateien ab 1 MB Größe werden nicht unterstützt.
• Auf dem Bildschirm kann es beim Wechseln der Audiosprache zu vorübergehenden Unterbrechungen kommen (Bild wird angehalten, schnellere Wiedergabe usw.).
• Eine beschädigte Videodatei wird möglicherweise nicht ordnungsgemäß wiedergegeben, oder eine der Funktionen ist nicht verfügbar.
• Videodateien, die mit bestimmten Encodern erstellt wurden, können möglicherweise nicht wiedergegeben werden.
• Sowohl Audio- als auch Videodateien werden nur in Abhängigkeit von der Datenpaketstruktur der Videodatei unterstützt.
• Videodateien mit höherer Auflösung als die maximal unterstützte werden je nach Bildwiederholrate möglicherweise nicht ordnungsgemäß wiedergegeben.
• Videodateien in anderen als den oben angegebenen Formaten können möglicherweise nicht korrekt wiedergegeben werden.
• Streaming von Dateien mit GMC (Global Motion Compensation) oder Qpel (Quarterpel Motion Estimation) wird nicht unterstützt.
• Maximal 10.000 Synchronisierblöcke werden innerhalb einer Untertiteldatei unterstützt.
• Es wird keine einwandfreie Wiedergabe von Dateien garantiert, die in H.264/AVC mit Stufe 4.1 oder höher codiert wurden.
• DTS-Audio wird nicht unterstützt.
• Videodateien mit mehr als 30 GB (Gigabyte) werden nicht unterstützt. Die Wiedergabe eines Videos über eine USB-Verbindung, die keine hohe Übertragungsgeschwindigkeit unterstützt, funktioniert möglicherweise nicht ordnungsgemäß. Die Videodatei und die zugehörige Untertiteldatei müssen im selben Ordner gespeichert sein. Der Name einer Videodatei und der Name der dazugehörigen Untertiteldatei müssen identisch sein, damit die Wiedergabe des Untertitels einwandfrei funktioniert.
• Wenn ein Film über die Funktion FILMLISTE wiedergegeben wird, kann der Bildmodus nicht angepasst werden.
• Der Trick-Modus unterstützt lediglich die Funktion , wenn die Videodateien keine Indexinformationen haben.
• Bei der Wiedergabe einer Videodatei über das Netzwerk ist der Trick-Modus auf die Wiedergabe mit zweifacher Geschwindigkeit eingeschränkt.
• Videos, deren Dateinamen Sonderzeichen enthalten, werden möglicherweise nicht wiedergegeben.

BENUTZERKONFIGURATION

Menü SETUP

1 Drücken Sie die Taste SETTINGS. 2 Wählen Sie mit den Tasten , , < oder > das gewünschte Element aus, und drücken Sie die Taste OK. 3 Verwenden Sie die Tasten , , < oder > , um die gewünschte Funktion einzustellen, und drücken Sie die Taste OK. 4 Drücken Sie abschließend EXIT.

Menü		Funktion
	BILD	Stellt die optimale Bildqualität ein.
	AUDIO	Stellt die Tonqualität und die Lautstärke ein.
	ZEIT	Stellt die Uhrzeit und alle uhrzeitabhängigen Funktionen ein.
	OPTION	Passst die allgemeinen Einstellungen an.
	SIGNAL-QUELLE	Legt die gewünschte Signalquelle fest.
	MEINE ME-DIEN	Für Zugriff auf alle Foto-, Musik-, Film- und Dokumentdatei-en.

HERSTELLEN VON VERBINDUNGEN

Sie können diverse externe Geräte an die Anschlüsse des Projektors anschließen.

Anschluss an einen HD-Empfänger, DVD-Player oder VCR

Verbinden Sie einen HD-Receiver, DVD-Player oder Videorekorder mit dem Projektor, und wählen Sie den entsprechenden Eingangsmodus.

HDMI-Anschluss

Mit einem HDMI-Kabel können Sie höchste Bild- und Tonqualität genießen. Drücken Sie die Taste INPUT auf der Fernbedienung, um HDMI auszuwählen.

Anschluss eines PCs

Der Projektor unterstützt Plug & Play. Ein PC erkennt den Projektor automatisch und benötigt keinen Treiber.

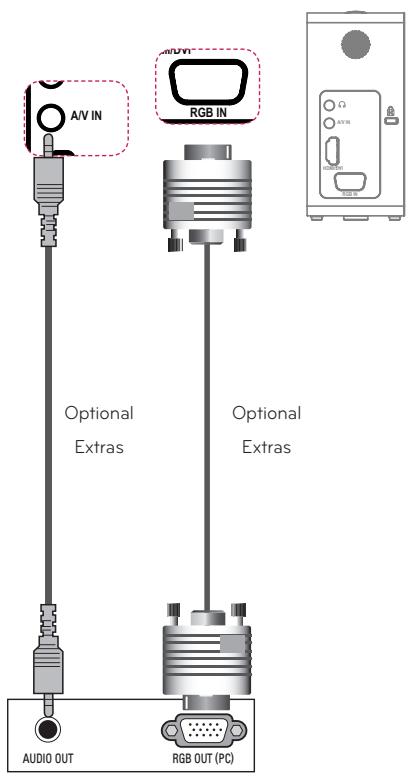

RGB-Anschluss

Verbinden Sie den PC-Ausgang über das RGB-Kabel mit dem PC-Video-Eingang des Projektors. Um ein Audiosignal zu übertragen, muss der PC über ein optionales Audiokabel mit dem Projektor verbunden werden.

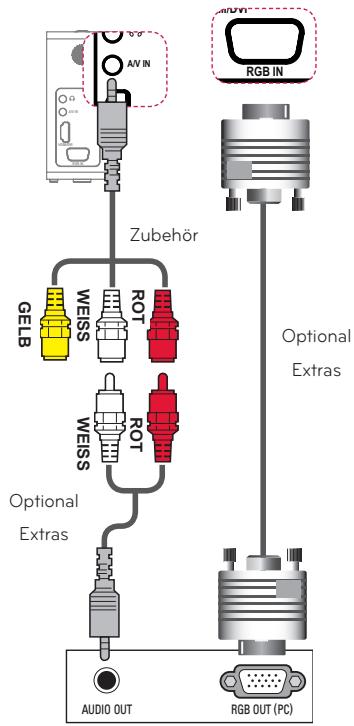

RGB-Anschluss

Sie können das Audiokabel mit normalem Stecker wie oben dargestellt anschließen.

Anschluss an AV INPUT

Verbinden Sie die Ausgabe eines externen Geräts mit dem Eingang AV INPUT des Projektors. Drücken Sie die Taste INPUT, um AV auszuwählen.

KOMPONENTEN-ANSCHLUSS

Durch den Anschluss eines externen Geräts über den Anschluss RGB IN mit dem Komponenten-Anschluss des Projektors kommen Sie in den Genuss außerst lebhafter Bilder. Drücken Sie die Taste INPUT auf der Fernbedienung, um Komponente auszuwählen.

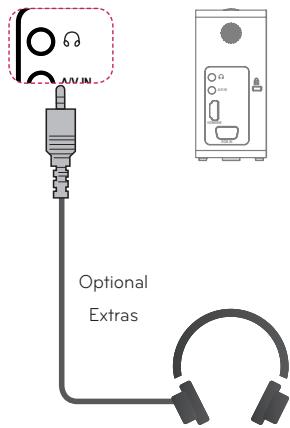

Anschluss von Kopfhörern

Sie können sich den Ton über Kopfhörer anhören.

MHL-Anschluss

Mobile High Definition Link (MHL) ist eine Schnittstelle zur Übertragung digitaler audiovisueller Signale von Mobiltelefonen auf Fernsehgeräte.

Mobiltelefon

HINWEIS

• Verbinden Sie das Mobiltelefon mit dem HDMI IN-Anschluss, um den Bildschirm des Telefons über den Projektor anzuzeigen.
• Das passive MHL-Kabel dient dazu, den Projektor mit einem Mobiltelefon zu verbinden.
• Dies ist nur bei MHL-fähigen Telefonen möglich.

WARTUNG

Reinigen Sie Ihren Projektor regelmäßig, um optimale Betriebsbedingungen zu gewährleisten.

Reinigen des Projektors

Reinigen des Objektivs

Falls sich auf dem Objektiv Staub oder Flecken befinden, muss das Objektiv gereinigt werden.

Verwenden Sie ein Druckluftspray oder Reinigungstuch, und reinigen Sie das Objektiv.

Zum Entfernen von Staub oder Flecken verwenden Sie ein Druckluftspray oder eine Tropfen Reinigungsflüssigkeit auf einem Tupfer oder weichem Tuch, um das Objektiv mit nur weniger Druck mit kreisenden Bewegungen zu reinigen.

Bitte beachten Sie, dass beim direkten Aufsprufen des Reinigungsmittels auf das Objekt Flüssigkeit ins Gerät eindringen kann.

Reinigung des Projektorgehäuses

Ziehen Sie vor dem Reinigen des

Projektorgehauses den Netzstecker.

Um Staub oder Flecken vom Objektiv zu entfernen, verwenden Sie ausschließlich ein trockenes, fusselfreies, nicht-scheuerndes Tuch.

Verwenden Sie für die Reinigung keinen Alkohol, kein Benzin, keinen Verdünner oder andere Chemikalien, die

Oberflächen beschädigen können.

TECHNISCHE DATEN

MODELLE	PG60G (PG60G-JE)
Auflösung (Pixel)	1280 (Breite) × 800 (Höhe)
Format	16:10 (Horizontal : Vertical)
Konsolengröße (mm)	11.623
Projektensabstand (Videogröße)	0,80 m - 3,25 m (63,5 cm - 254,0 cm)
Verhältnis der nach oben gerichteten Projekktion	100 %
Funktionsbereich der Fernbedienung	3 m
Videoeingang	NTSC M/PAL-B, D, G, H, I/PAL M/PAL N/PAL 60/SECAM
Netzteil	19,5 V ---, 4,62 A (Eingang 100 ~ 240 V bei 50 Hz/60 Hz)
Audioausgang	3W MONO
Höhe (mm)	125 (ohne Standfuß)
	127,5 (mit Standfuß)
Breite (mm)	60
Tiefe (mm)	125 (ohne Standfuß)
	131 (mit Standfuß)
Gewicht (kg)	0.68
USB-Gerät	5 V; 0,5 A (max.)
Betriebsumgebung	Temperatur
	Betrieb	0 °C - 40 °C
	Lagerung	-20 °C - 60 °C
	Relative Feuchte
	Betrieb	0 % - 80 %
	Lagerung	0 % - 85 %

Unterstützte

Bildschirmauflösungen

Auflösung	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)
640 x 350	31.468	70.09
720 x 400	31.469	70.08
640 x 480	31.469	59.94
800 x 600	37.879	60.31
1024 x 768	48.363	60.00 119.99
1152 x 864	54.348	60.053
1280 x 800	49.68	60
1360 x 768	47.712	60.015
1280 x 1024	63.981	60.020
1400 x 1050	65.317	59.979
1680 x 1050	65.3	60

HDMI/DVI-DTV/WiDi

Unterstützter Modus

Auflösung	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)
720 x 480	31.469	59.94
	31.5	60
720 x 576	31.25	50
1280 x 720	37.5	50
	44.96	59.94
	45	60
1920 x 1080	33.72	59.94
	33.75	60
	28.125	50
	26.97	23.97
	27	24
	33.716	29.976
	33.75	30.00
	56.25	50
	67.43	59.94
	67.5	60

• Empfängt der Projektor ein ungültiges Signal, wird dies nicht ordnungsgemäß auf der Anzeige angezeigt, oder es wird eine Mitteilung wie „Kein Signal“ oder „Ungültiges Format“ angezeigt.
• Der Projektor versteht den DDC1/2B-Typ als Plug & Play-Funktion (automatische Erkennung von PC-Monitoren).
• Unterstützte Signaltypen zur PC-Synchronisierung: Separate Synchronisierung.
• Im PC-Modus wird zur Wiedergabe der besten Bildqualität eine Auflösung von 1280 × 800 empfohlen.

Informationen über Open

Source-Software

Den Quellcode unter GPL, LGPL, MPL sowie weitere Open-Source-Lizenzen, die in diesem Produkt enthalten sind, können Sie unter http://opensource.lge.com herunterladen.

Neben dem Quellcode stehen dort noch alle Lizenzbedingungen, auf die verwiesen wird, Garantieausschlüsse sowie Urheberrechtshinweise zum Download bereit.

LG Electronics stellt Ihnen gegen eine Gebühr (für Distribution, Medien, Versand und Verwaltung) auch den Quellcode auf CD-ROM bereit.

Wenden Sie sich per E-Mail an LG Electronics: [e-mail].

Dieses Angebot gilt drei (3) Jahre ab Kaufdatum des Produkts.

Wireless-Spezifikationen

(TWFM-B006D)

Standard	IEEE 802.11a/b/g/n
Frequenzbereich	2400 bis 2483,5 MHz
	5150 bis 5250 MHz
	5725 bis 5850 MHz
	(Für Nicht-EU-Länder)
Ausgangsleistung (max.)	802.11a: 11 dBm
	802.11b: 14 dBm
	802.11g: 10,5 dBm
	802.11n - 2,4 GHz: 11 dBm
	802.11n - 5 GHz: 12,5 dBm

• Da der Frequenzkanal je nach Land variieren kann, kann die Betriebsfrequenz nicht durch die Benutzer geändert oder angepasst werden. Dieses Gerät ist entsprechend der regionalen Frequenztabelle eingestellt.

Komponenten-Anschlüsse

Informationen

Signal	Komponente
480i/576i	o
480p/576p	o
720p/1080i	o
1080p	o (nur 50 Hz/60 Hz)

LG

Life's Good

Die Modell- und die Seriennummer des Projektors befinden sich auf der Rückseite oder auf einer Seite des Geräts. Bitte notieren Sie diese Nummern im Falle eines Garantieanspruchs.

MODELL

SERIENNUMMER

Benutzerhandbuch

DLP-PROJEKTOR
