BEDIENUNGSANLEITUNG SLC700E PANASONIC

Wir möchten Ihnen dafür danken, dass Sie sich für dieses Gerät entschieden haben. Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch, und bewahren Sie dieses Handbuch für spätere Bezugnahme griffbereit auf. ∫ Funktionen dieses Geräts Dieses Gerät bietet folgende Funktionen: Hochauflösendes Re-Master Die Hochauflösende Re-Master-Funktion erlaubt die hochpräzise Erweiterung der Bandbreite und Bit-Tiefe für eine hochqualitative Klangwiedergabe von Musik-CDs und anderen komprimierten Quellen. Hochpräziser Haupttaktgeber Ein hochpräziser Haupttaktgeber, erzeugt durch sehr präzise Kristalle, treibt alle digitalen Schaltungen an und gewährleistet eine akkurate Wiedergabe. Hochqualitative Analogschaltung Mit einem L/R-unabhängigen hochpräzisen parallelen DAU ausgestattet, der Kanalstörungen beseitigt und ein reiches Klangfeld wiedergibt. ∫ Empfohlene Geräte Wir empfehlen die Verwendung von Technics-Geräten (Sonderzubehör) für eine überragende Audioqualität.

Vorsichtsmaßnahmen WARNUNG ≥ Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung: – Setzen Sie dieses Gerät weder Regen, noch Feuchtigkeit, Tropfen oder Spritzern aus. – Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf dieses Gerät. – Ausschliesslich das empfohlene Zubehör verwenden. – Entfernen Sie die Abdeckungen nicht. – Reparieren Sie dieses Gerät nicht selbst. Wenden Sie sich zur Wartung an qualifiziertes Kundendienstpersonal. – Lassen Sie keine Gegenstände aus Metall in dieses Gerät fallen. – Stellen Sie keine schweren Gegenstände auf dieses Gerät. Netzkabel ≥ Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung: – Gewährleisten Sie, dass die Spannung der Stromversorgung dem auf diesem Gerät angegebenen Wert entspricht. – Fügen Sie den Netzstecker vollständig in die Steckdose ein. – Ziehen Sie nicht an der Leitung, knicken Sie sie nicht und stellen Sie keine schweren Gegenstände darauf. – Fassen Sie den Stecker nicht mit nassen Händen an. – Fassen Sie den Stecker beim Herausziehen an seinem Korpus an. – Verwenden Sie keinen Netzstecker und keine Steckdose, die beschädigt sind. ≥ Der Netzstecker ist das trennende Gerät. Installieren Sie dieses Gerät so, dass der Netzstecker sofort aus der Wandsteckdose gezogen werden kann. Entsorgung von Altgeräten Nur für die Europäische Union und Länder mit Recyclingsystemen Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Indem Sie diese Produkte ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden. Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden. Deutsch Gerät ACHTUNG Gerät ≥ Dieses Gerät verwendet einen Laser. Der Gebrauch von Steuerungen oder Einstellungen bzw. das Ausführen von anderen Vorgängen, als denen hier angegebenen, kann zu einer gefährlichen Belastung durch Strahlungen führen. ≥ Stellen Sie keine Quellen offener Flammen, z.B. brennende Kerzen, auf das Gerät. ≥ Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die durch die Benutzung von Mobiltelefonen verursacht werden. Sollte eine solche Störung festgestellt werden, sollte das Handy in größerer Entfernung zu diesem Gerät betrieben werden. ≥ Dieses Gerät ist für den Betrieb in Ländern mit tropischem Klima bestimmt. Die MPEG Layer-3 Audio-Codiertechnologie wurde von Fraunhofer IIS und Thomson lizensiert. Windows Media und das Windows-Logo sind Markenzeichen oder eingetragene Markenzeichen der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern. Dieses Produkt unterliegt dem Schutz durch bestimmte Rechte an geistigem Eigentum von Microsoft Corporation und Dritten. Nutzung oder Verteilung einer derartigen Technologie außerhalb dieses Produkts ohne Erteilung einer entsprechenden Lizenz durch Microsoft, ein autorisiertes Microsoft-Tochterunternehmen oder autorisierte Dritte ist verboten. Aufstellung ≥ Stellen Sie dieses Gerät auf eine ebene Oberfläche. ≥ Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung: – Installieren oder positionieren Sie dieses Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüftung des Gerätes sicher. – Achten Sie darauf, die Entlüftungsschlitze des Gerätes nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z.B. Zeitungen, Tischdecken und Vorhänge. – Setzen Sie dieses Gerät keinem direkten Sonnenlicht, hohen Temperaturen, starker Feuchtigkeit und übermäßigen Erschütterungen aus. ≥ Heben oder tragen Sie dieses Gerät nicht, indem Sie es an einem seiner Hebel festhalten. Dadurch kann dieses Gerät herunterfallen, was zu Verletzungen oder Fehlfunktionen dieses Geräts führen kann. (Im Inneren des Gerätes) (5)

• Inhaltsverzeichnis Vorsichtsmaßnahmen p. 5
• Zubehör p. 6
• Gerätepflege p. 6
• Benutzung der Bedienelemente p. 7
• Inbetriebnahme p. 9
• Wiedergabe von CDs p. 11
• Sonstige p. 14
• Hinweise zu CDs p. 17
• Fehlerbehebung p. 17

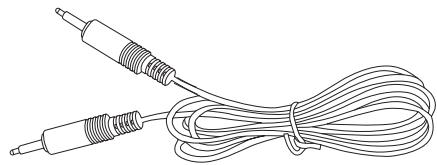

• Technische Daten Hinweise zu Beschreibungen in dieser Bedienungsanleitung ≥ Seitenverweise werden dargestellt als “@ ±±”. ≥ Die gezeigten Abbildungen können sich von Ihrem Gerät unterscheiden. Zubehör ∏ 1 Netzkabel ∏ 1 System-Anschlusskabel ∏ 1 Koaxial-Digitalkabel ≥ Stand der in dieser Bedienungsanleitung aufgeführten Produktnummern ist Dezember 2014. Änderungen vorbehalten. ≥ Verwenden Sie das Netzkabel nicht mit anderen Geräten. Gerätepflege Stecken Sie vor der Wartung das Netzkabel aus der Netzsteckdose aus. Reinigen Sie dieses Gerät mit einem weichen Tuch. ≥ Wenn der Schmutz hartnäckig ist, wringen Sie ein nasses Tuch gründlich aus, um den Schmutz abzuwischen und trocknen Sie es mit einem weichen Tuch ab. ≥ Verwenden Sie keine Lösungsmittel wie Benzin, Verdünner, Alkohol, Haushaltsreiniger, einen chemischen Wischer etc. Diese könnten dazu führen, dass sich das äußere Gehäuse verformt oder die Beschichtung abblättert. p. 19

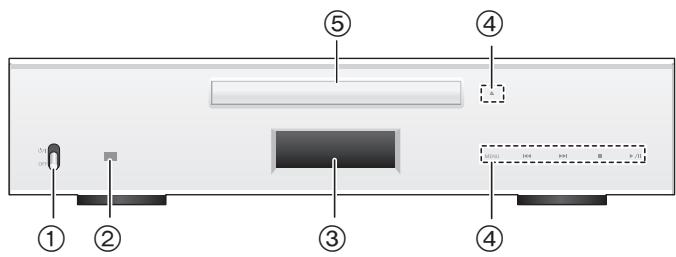

Benutzung der Bedienelemente Dieses Gerät

1 Netzschalterhebel Schalten Sie dieses Gerät ein/aus. ≥ Die Fernbedienung funktioniert nicht, wenn sich der Netzschalterhebel in der abgesenkten Position befindet. 2 Fernbedienungs-Signalsensor Abstand: Max. 7 m direkt von der Vorderseite Winkel: Ca. 30o links und rechts ≥ Mit diesem Gerät wird keine Fernbedienung mitgeliefert. Verwenden Sie die Fernbedienung, die mit dem SU-C700/ST-C700 mitgeliefert wird, um dieses Gerät zu steuern. 3 Display Deutsch ∫ Vorderansicht

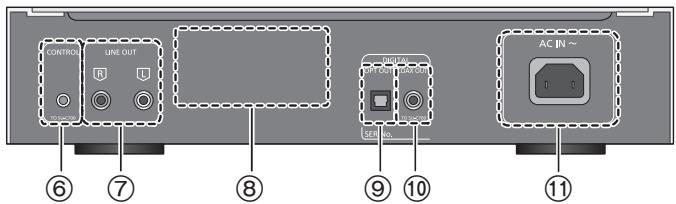

6 Systemanschluss [CONTROL] (> 9) 7 Analoger Audioausgangsanschluss [LINE OUT] (> 10) 8 Produktkennzeichnung Die Modellnummer ist angegeben. 9 Digitaler Audioausgangsanschluss [OPT OUT] (> 10) : Digitaler Audioausgangsanschluss [COAX OUT] (> 9) ; Netzkabel-Anschluss [AC IN T] (> 10) 4 Grundsteuerschalter Diese Schalter funktionieren nur durch Berühren der Zeichen. Bei jedem Berühren des Schalters ertönt ein Signalton. (> 14) 5 Disc-Fach (7)

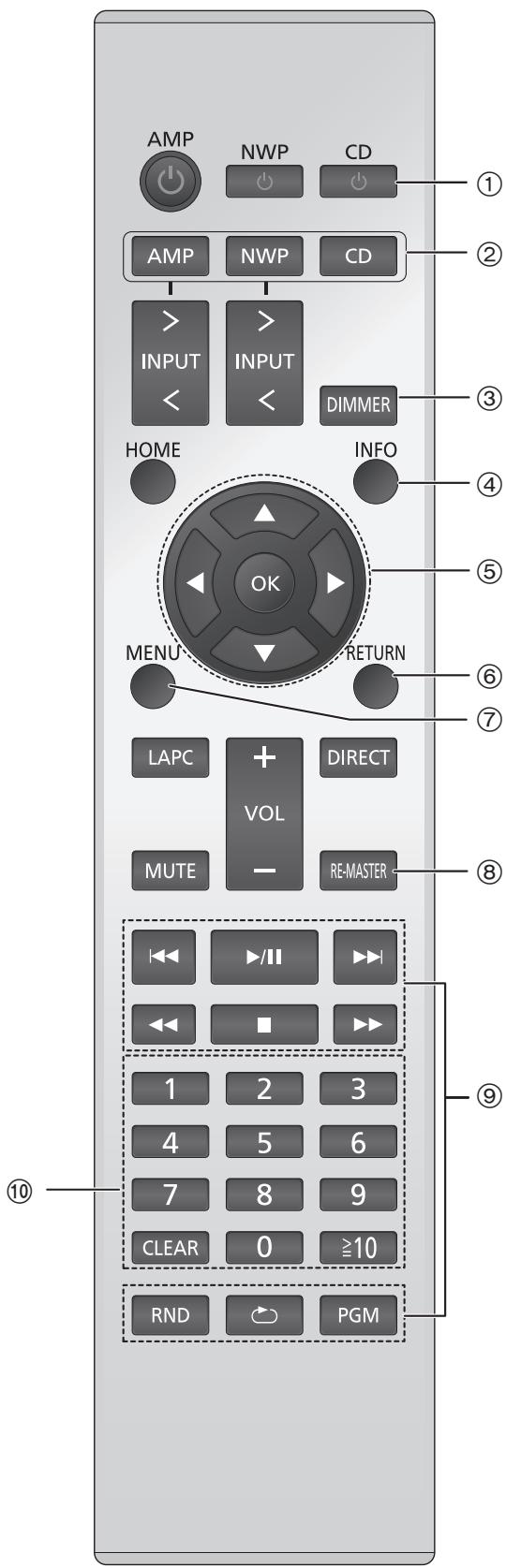

Fernbedienung（mit dem SU-C700/ST-C700 mitgeliefert） Verwenden Sie die Fernbedienung, die mit dem SU-C700/ST-C700 mitgeliefert wird, um dieses Gerät zu steuern. Informationen zu den Bedienvorgängen für SU-C700/ ST-C700 finden Sie auch in deren Bedienungsanleitungen.

1 [CD Í]: Bereitschafts-/Ein-Schalter Drücken Sie diese Taste, um das Gerät ein- oder in den Stand-by-Modus zu schalten. Auch im Stand-by-Modus verbraucht das Gerät eine geringe Menge Strom. ≥ Die Fernbedienung funktioniert nicht, wenn sich der Netzschalterhebel in der abgesenkten Position befindet. 2 [AMP]/[NWP]/[CD]: Wählen Sie das zu bedienende Gerät

3 [DIMMER]: Passen Sie die Helligkeit des Displays etc. an (> 14) 4 [INFO]: Informationen anzeigen 5 [3, 4, 2, 1]/[OK]: Auswahl/OK 6 [RETURN]: Kehren Sie zur vorherigen Anzeige zurück 7 [MENU]: Gehen Sie ins Menü (> 13, 14, 15, 17) 8 [RE-MASTER]: Schalten Sie Re-Master ein/aus (> 15)

(8) 9 Steuertasten für grundlegende Wiedergabefunktionen : Zifferntasten usw. ≥ Zur Auswahl einer 2-stelligen Nummer Beispiel: 16: [S10] > [1] > [6] ≥ Zur Auswahl einer 3-stelligen Nummer Beispiel: 124: [S10] > [S10] > [1] > [2] > [4] ≥ [CLEAR]: Löschen Sie den eingegebenen Wert. SL-C700EG-SQT0709.book 9 ページ ２０１４年１２月２５日

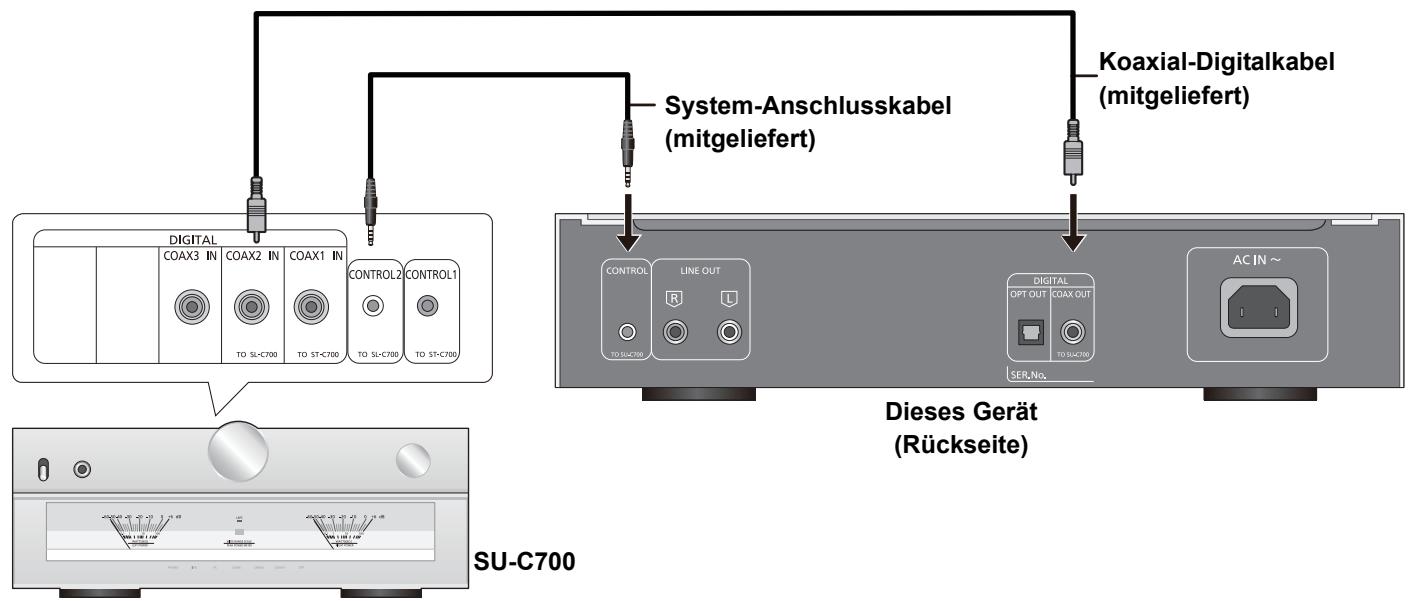

Inbetriebnahme ≥ Schalten Sie das gesamte Gerät vor dem Anschließen aus und lesen Sie die entsprechende Betriebsanleitung. ≥ Verbinden Sie das Netzkabel erst, wenn alle anderen Verbindungen hergestellt wurden. ≥ Setzen Sie die Stecker der zu verbindenden Kabel vollständig ein. ≥ Knicken Sie Kabel nicht in spitzen Winkeln. Deutsch Systemsteuerverbindung mit einem SU-C700 ≥ Sie können digitale Audiosignale über dieses Gerät ausgeben und Musik wiedergeben. ≥ Sie können dieses Gerät automatisch mit dem SU-C700 verknüpfen und die Geräte gemeinsam mit der Fernbedienung betreiben. (> 16) System-Anschlusskabel (mitgeliefert) Koaxial-Digitalkabel (mitgeliefert) Dieses Gerät (Rückseite) SU-C700 ≥ Verwenden Sie ausschließlich die mitgelieferten System-Anschlusskabel oder die mitgelieferten Koaxial-Digitalkabel. ≥ Verbinden Sie das System-Anschlusskabel mit dem Systemanschluss [CONTROL2] des SU-C700. ≥ Verbinden Sie das Koaxial-Digitalkabel mit dem digitalen Audioeingangsanschluss [COAX2 IN] des SU-C700. (9)

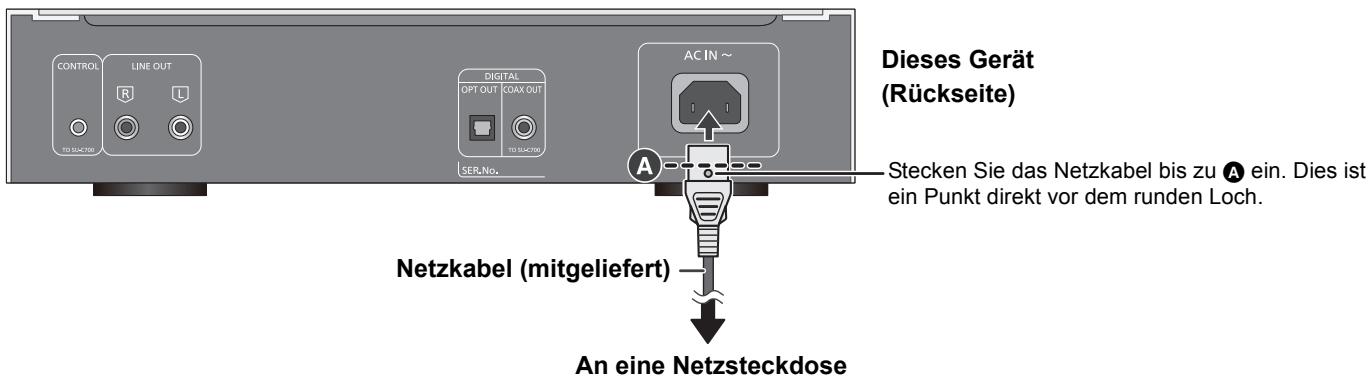

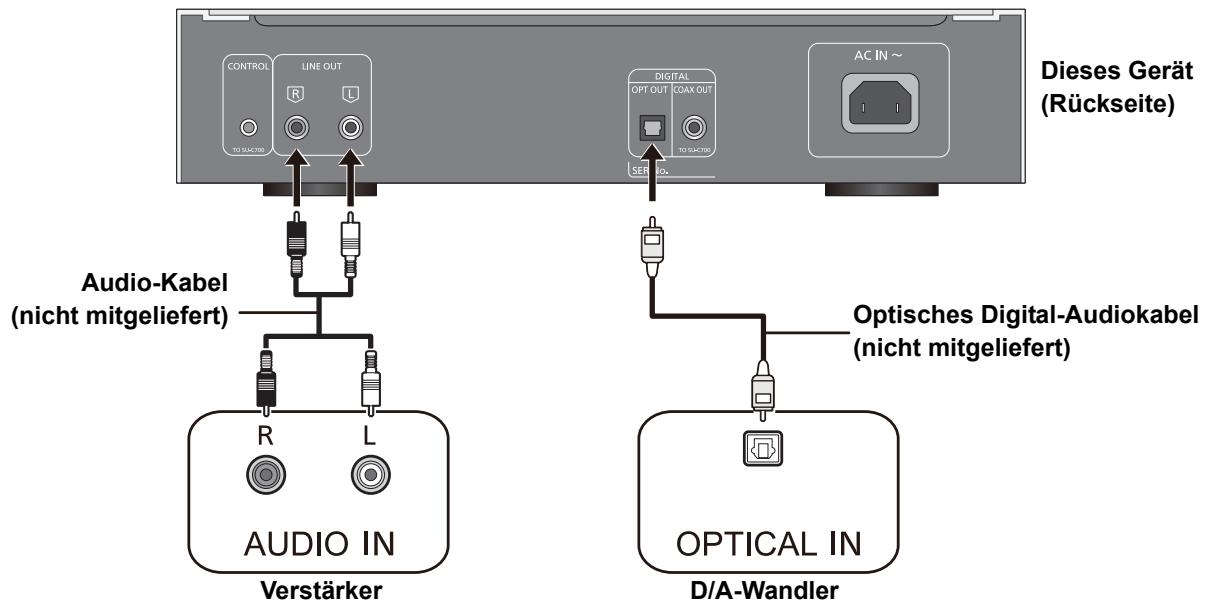

Anschluss an einen Verstärker und einen D/A-Wandler Über dieses Gerät können Sie analoge oder digitale Audiosignale ausgeben und Musik wiedergeben. z.B. Dieses Gerät (Rückseite) Audio-Kabel (nicht mitgeliefert) Optisches Digital-Audiokabel (nicht mitgeliefert) Verstärker D/A-Wandler Netzkabelanschluss Erst anschließen, wenn alle anderen Kabel bereits angeschlossen sind. Dieses Gerät (Rückseite) Stecken Sie das Netzkabel bis zu A ein. Dies ist ein Punkt direkt vor dem runden Loch. Netzkabel (mitgeliefert) An eine Netzsteckdose ≥ Dieses Gerät verbraucht eine geringe Menge Netzstrom (> 19), auch wenn sich der Netzschalterhebel in der [OFF]-Position befindet. Ziehen Sie den Stecker aus der Netzsteckdose, wenn Sie das Gerät für einen längeren Zeitraum nicht verwenden. Stellen Sie das Gerät so auf, dass der Stecker leicht gezogen werden kann.

Lesen Sie “Hinweise zu CDs” (> 17) für Informationen zu Discs, die dieses Gerät abspielen kann. ∫ Zufällige wiederholte Wiedergabe Vorbereitung ≥ Schalten Sie das verbundene Gerät (Verstärker etc.) ein und reduzieren Sie dessen Lautstärke. 1 Berühren Sie wiederholt [MENU] zur Auswahl von “Random”. 2 Berühren Sie [:, 9], um ein Element auszuwählen, und berühren Sie dann [1/;]. 1 Erhöhen Sie den Netzschalterhebel dieses

Geräts auf die [Í/I]-Position. Deutsch Wiedergabe von CDs Alle Titel werden in zufälliger Reihenfolge wiederholt. ≥ “RND `” wird angezeigt. 2 Berühren Sie [<] am Gerät, um das DiscFach zu öffnen und eine CD einzulegen. Off Schaltet den Zufallswiederholungsmodus aus. Legen Sie die CD mit der Aufschrift nach oben in die richtige Position mittig des Disc-Faches ein. RICHTIG FALSCH 12 cm CD 8 cm CD Berühren Sie erneut [<], um das Disc-Fach zu schließen. 3 Berühren Sie [1/;]. Passen Sie die Lautstärke des angeschlossenen Geräts (Verstärker etc.) an. Funktionen während der Wiedergabe Berühren Sie [∫]. Stopp ≥ Drücken Sie bei Verwendung der SU-C700/ST-C700-Fernbedienung zunächst [CD] und dann [∫]. Berühren Sie [1/;]. Pause Überspringen Suchlauf ≥ Drücken Sie bei Verwendung der SU-C700/ST-C700Fernbedienung zunächst [CD] und dann [RND]. (Noch einmal drücken, um den Zufallswiederholungsmodus auszuschalten.) ≥ Der zufällige Wiederholungsmodus wird auch ausgeschaltet, wenn Sie das Disc-Fach öffnen. ∫ Wiederholte Wiedergabe 1 Berühren Sie wiederholt [MENU] zur Auswahl von “Repeat”. 2 Berühren Sie [:, 9], um ein Element auszuwählen, und berühren Sie dann [1/;]. 1 Track All Tracks Off Nur der gewählte Titel wird abgespielt. ≥ “1 `” wird angezeigt. Alle Titel werden wiederholt. ≥ “`” wird angezeigt. Schaltet den Wiederholungsmodus aus. ≥ Drücken Sie bei Verwendung der SU-C700/ST-C700Fernbedienung zunächst [CD] und dann [`]. (Noch einmal drücken, um den Wiederholungsmodus auszuschalten.) ≥ Der Wiederholungsmodus wird auch ausgeschaltet, wenn Sie das Disc-Fach öffnen. ≥ Mit einer erneuten Berührung setzen Sie die Wiedergabe fort. ≥ Drücken Sie bei Verwendung der SU-C700/ST-C700-Fernbedienung zunächst [CD] und dann [1/;]. Berühren Sie [:] oder [9], um einen Titel zu überspringen. ≥ Drücken Sie bei Verwendung der SU-C700/ST-C700-Fernbedienung zunächst [CD] und dann [:] oder [9]. Halten Sie während der Wiedergabe [:] oder [9] gedrückt. ≥ Wenn Sie die SU-C700/ST-C700Fernbedienung verwenden, drücken Sie zunächst [CD] und halten dann entweder [6] oder [5] gedrückt. (11)

Anzeigeinformationen wie verbleibende Wiedergabezeit ≥ Nur über die SU-C700/ST-C700-Fernbedienung verfügbar: 1 Drücken Sie [CD]. 2 Drücken Sie [INFO] während der Wiedergabe oder Pause. Die angezeigten Informationen wechseln bei jedem Drücken der Taste. Für CD-DA: Die Anzeige ändert sich wie folgt; abgelaufene Wiedergabezeit des Titels, verbleibende Zeit des Titels und verbleibende Zeit der gesamten Disc (oder des gesamten Programms). Für MP3/WMA: Die Anzeige ändert sich wie folgt; Dateiname, Ordnername, Titelname, Künstlername, Albumname, Format etc. Programmwiedergabe Mit dieser Funktion können Sie bis zu 25 Titel programmieren. ≥ Nur über die SU-C700/ST-C700-Fernbedienung verfügbar: 1 Drücken Sie [PGM] im Stop-Modus. ≥ “PGM”-Bildschirm wird angezeigt. 2 Drücken Sie die Zifferntasten, um Titel auszuwählen. ≥ Wiederholen Sie diesen Schritt, um eine weitere Auswahl zu treffen. 3 Drücken Sie [1/;], um mit der Wiedergabe zu beginnen. Stopp Drücken Sie [∫]. ≥ Der programmierte Inhalt wird beibehalten. Überprüfen des programmierten Ordners Drücken Sie [6] oder [5] im StoppModus. Hinzufügen von Tracks Führen Sie die Schritte 2 bis 3 im StopModus durch. Letzten Titel löschen Abbrechen des ProgrammModus Drücken Sie [CLEAR] im Stopp-Modus. ≥ Es ist nicht möglich, den gewünschten programmierten Track auszuwählen und zu löschen. Drücken Sie [PGM] im Stopp-Modus. “PGM” verschwindet. (Der programmierte Inhalt wird beibehalten) ≥ Der Programmspeicher wird geleert: – Wenn das Disc-Fach geöffnet ist. – Wenn das Gerät in den Standby- oder Aus-Modus geschaltet wird. ≥ Es können keine Programmwiedergabeeinstellungen vorgenommen werden, während eine CD wiedergegeben wird. ≥ Die zufällige wiederholte Wiedergabe ist während der Programmwiedergabe nicht möglich. ≥ Sie können den Programmmodus auch abbrechen, indem Sie das Touch Panel an diesem Gerät bedienen. 1 Berühren Sie wiederholt [MENU] zur Auswahl von “Play Mode”. 2 Berühren Sie [:, 9], um das Element auszuwählen, und berühren Sie dann [1/;].

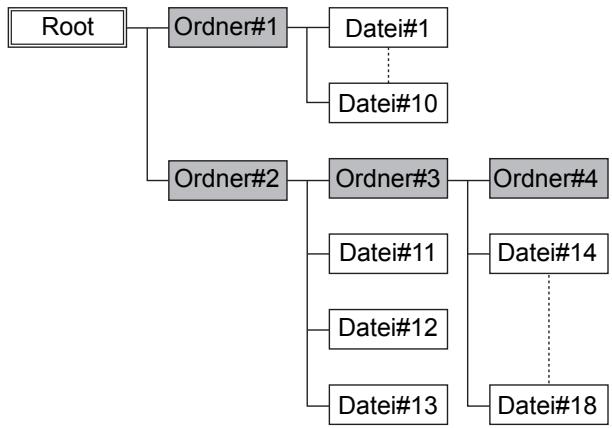

Auswahl von Ordnern und Dateien für MP3/WMA-CDs Für MP3/WMA-CDs können Dateien (MP3/WMA-Dateien) hierarchisch sortiert werden, mit Ordnern, in denen sich Dateien und Unterordner befinden, wie im Folgenden abgebildet. Root Ordner#1 Datei#1 Datei#10 Ordner#2 Ordner#3 Ordner#4 Datei#11 Datei#14 Datei#12 Datei#13 Datei#18 Wenn Sie keine bestimmte MP3/WMA-Datei oder einen bestimmten Ordner zur Wiedergabe auswählen, werden alle MP3/WMA-Dateien auf der CD in nummerischer Reihenfolge abgespielt, beginnend mit Datei #1. ∫ Auswahl von Dateien im Ordnermodus Im Ordnermodus werden alle Ordner, in denen sich Dateien befinden, auf selber Ebene angezeigt, sodass Sie Dateien auswählen können, ohne sich dabei Gedanken um die Ordnerstruktur zu machen. Nehmen Sie die Auswahl vor, während die Disc gestoppt ist. Deutsch SL-C700EG-SQT0709.book ≥ Bedienung mit dem Touch Panel am Gerät: 1 Berühren Sie wiederholt [MENU] zur Auswahl von “Folder” und anschließend [1/;]. ≥ Der erste Ordner wird angezeigt. (“Root” wird angezeigt, wenn es sich um den Root-Ordner handelt.) 2 Berühren Sie [:, 9]. ≥ Ein anderer Ordnername wird angezeigt. 3 Berühren Sie [1/;], um die Dateien in diesem Ordner auswählen zu können. ≥ Berühren Sie [:, 9], um die Dateien im Ordner anzuzeigen. ≥ Berühren Sie [∫], um die Auswahl eines anderen Ordners zu ermöglichen und verschiedene Dateien auszuwählen. 4 Berühren Sie [1/;]. ≥ Die Wiedergabe startet für den angezeigten Ordner oder die angezeigte Datei. ≥ Berühren Sie [∫], um die Wiedergabe zu stoppen. ≥ Bedienung mit der SU-C700/ST-C700-Fernbedienung: 1 Drücken Sie [CD]. 2 Drücken Sie [MENU]. 3 Drücken Sie wiederholt [3, 4] zur Auswahl von “Folder” und drücken Sie dann [OK]. ≥ Der erste Ordner wird angezeigt. (“Root” wird angezeigt, wenn es sich um den Root-Ordner handelt.) 4 Drücken Sie [3, 4] oder [:, 9]. ≥ Ein anderer Ordnername wird angezeigt. 5 Drücken Sie [1] oder [OK], um die Dateien in diesem Ordner auswählen zu können. 6 Der erste Dateiname im Ordner wird angezeigt. ≥ Drücken Sie [3, 4] oder [:, 9], um die Dateien im Ordner anzuzeigen. ≥ Drücken Sie [2] oder [RETURN], um die Auswahl eines anderen Ordners zu ermöglichen und verschiedene Dateien auszuwählen. 7 Drücken Sie [1/;] oder [OK]. ≥ Die Wiedergabe startet für den angezeigten Ordner oder die angezeigte Datei. ≥ Um den Vorgang an einem beliebigen Punkt abzubrechen, drücken Sie [∫]. ∫ Auswahl des Wiedergabemodus Alle: Spielt alle Titel auf der CD ab. 1 Ordner: Spielt die Titel in einem Ordner ab. ≥ Bedienung mit dem Touch Panel am Gerät: 1 Berühren Sie wiederholt [MENU] zur Auswahl von “Play Mode”. 2 Berühren Sie [:, 9], um das Element auszuwählen, und berühren Sie dann [1/;]. ≥ Bedienung mit der SU-C700/ST-C700-Fernbedienung: 1 Drücken Sie [CD]. 2 Drücken Sie [MENU]. 3 Drücken Sie wiederholt [3, 4], um “Play Mode” auszuwählen. 4 Wählen Sie mit [2, 1] eine Option aus und drücken Sie [OK]. (13)

Sonstige Display-Helligkeit Die Helligkeit des Gerätedisplays und die Stromanzeige können geändert werden. ≥ Bedienung mit dem Touch Panel am Gerät: 1 Berühren Sie wiederholt [MENU] zur Auswahl von “Dimmer”. 2 Berühren Sie [:, 9], um das Element auszuwählen, und berühren Sie dann [1/;]. Auto-OFF-Funktion Dieses Gerät ist darauf ausgelegt, den Stromverbrauch zu reduzieren und Energie einzusparen. Das Gerät wird automatisch in den Standby-Modus geschaltet, wenn kein Sound vorhanden ist und wenn es ca. 20 Minuten lang nicht verwendet wird. ≥ Die werkseitige Standardeinstellung ist “On”. Abbruch dieser Funktion ≥ Bedienung mit dem Touch Panel am Gerät: 1 Berühren Sie wiederholt [MENU] zur Auswahl von “Setup” und anschließend [1/;]. ≥ Drücken Sie bei Verwendung der SU-C700/ST-C700Fernbedienung [DIMMER] zur Auswahl der Helligkeit. ≥ Wenn das Display ausgeschaltet wird, leuchtet es nur auf, wenn Sie dieses Gerät bedienen. Bevor sich das Display wieder ausschaltet, wird “Display Off” ein paar Sekunden lang angezeigt. Betriebsgeräusch-Einstellung Sie können den Signalton ein-/ausschalten. ≥ Die werkseitige Standardeinstellung ist “On”. ≥ Bedienung mit dem Touch Panel am Gerät: 1 Berühren Sie wiederholt [MENU] zur Auswahl von “Setup” und anschließend [1/;]. 2 Berühren Sie wiederholt [MENU] zur Auswahl von “Beep”. 3 Berühren Sie [:, 9], um das Element auszuwählen, und berühren Sie dann [1/;]. 4 Berühren Sie [∫] zweimal, wenn Sie mit den Einstellungen fertig sind. ≥ Bedienung mit der SU-C700/ST-C700-Fernbedienung: 1 Drücken Sie [CD]. 2 Drücken Sie [MENU]. 3 Drücken Sie wiederholt [3, 4] zur Auswahl von “Setup” und drücken Sie dann [OK]. 4 Drücken Sie wiederholt [3, 4] zur Auswahl von “Beep”. 5 Drücken Sie [2, 1] zur Auswahl von “On”/“Off” und drücken Sie dann [OK]. 6 Drücken Sie [MENU], wenn Sie mit den Einstellungen fertig sind.

(14) 2 Berühren Sie wiederholt [MENU] zur Auswahl von “AUTO OFF”. 3 Berühren Sie [:, 9], um das Element auszuwählen, und berühren Sie dann [1/;]. 4 Berühren Sie [∫] zweimal, wenn Sie mit den Einstellungen fertig sind. ≥ Bedienung mit der SU-C700/ST-C700-Fernbedienung: 1 Drücken Sie [CD]. 2 Drücken Sie [MENU]. 3 Drücken Sie wiederholt [3, 4] zur Auswahl von “Setup” und drücken Sie dann [OK]. 4 Drücken Sie wiederholt [3, 4] zur Auswahl von “AUTO OFF”. 5 Drücken Sie [2, 1] zur Auswahl von “Off” und drücken Sie dann [OK]. ≥ Um den Ausgang wieder zu aktivieren, wählen Sie “On”. 6 Drücken Sie [MENU], wenn Sie mit den Einstellungen fertig sind. ≥ Die Auto-Aus-Funktion ist aktiv, bis sie ausgeschaltet wird, auch dann, wenn dieses Gerät ein- und ausgeschaltet wird. 15 ページ ２０１４年１２月２５日

CD EXTRA Nehmen Sie Einstellungen zur Wiedergabe von CD EXTRADiscs vor. Audio: Gibt CD-DA-Daten wieder. MP3/WMA: Gibt MP3/WMA-Daten wieder. ≥ Die werkseitige Standardeinstellung ist “Audio”. ≥ Bedienung mit dem Touch Panel am Gerät: 1 Berühren Sie wiederholt [MENU] zur Auswahl von “Setup” und anschließend [1/;]. 2 Berühren Sie wiederholt [MENU] zur Auswahl von “CD EXTRA”. 3 Berühren Sie [:, 9], um das Element auszuwählen, und berühren Sie dann [1/;]. ≥ Bedienung mit der SU-C700/ST-C700-Fernbedienung: 1 Drücken Sie [CD]. 2 Drücken Sie [MENU]. 3 Drücken Sie wiederholt [3, 4] zur Auswahl von “Setup” und drücken Sie dann [OK]. 4 Drücken Sie wiederholt [3, 4] zur Auswahl von “CD EXTRA”. 5 Wählen Sie mit [2, 1] eine Option aus und drücken Sie [OK]. Anhören von natürlicher klingendem Sound (Re-Master) Durch das Re-Mastering erweitert sich das Wiedergabeband und es wird eine höhere Bit-Tiefe erzielt, um einen originalgetreuen natürlichen und raumfüllenden Klang zu erzeugen. ≥ Die werkseitige Standardeinstellung ist “Off”. ≥ Bedienung mit dem Touch Panel am Gerät: 1 Berühren Sie wiederholt [MENU] zur Festlegen der AbtastfrequenzObergrenze des Digitalausgangs Deutsch SL-C700EG-SQT0709.book Sie können die Obergrenze für die Abtastfrequenz bei der Signalausgabe des digitalen Audioausgangsanschlusses festlegen, wenn [RE-MASTER] die Einstellung “On” aufweist. Die übertragbaren Abtastfrequenzen hängen vom angeschlossenen Gerät ab. Details finden Sie in der Bedienungsanleitung des Geräts, das Sie angeschlossen haben. ≥ Die werkseitige Standardeinstellung ist “176.4kHz”. ≥ Wir empfehlen Ihnen die Auswahl von “176.4kHz”, wenn Sie dieses Gerät und SU-C700 als System verbunden haben. (> 9) ≥ Bedienung mit dem Touch Panel am Hauptgerät: 1 Berühren Sie wiederholt [MENU] zur Auswahl von “Setup” und anschließend [1/;]. 2 Berühren Sie wiederholt [MENU] zur Auswahl von “Digital Output”. 3 Berühren Sie [:, 9], um das Element auszuwählen, und berühren Sie dann [1/;]. 4 Berühren Sie [∫] zweimal, wenn Sie mit den Einstellungen fertig sind. ≥ Bedienung mit der SU-C700/ST-C700-Fernbedienung: 1 Drücken Sie [CD]. 2 Drücken Sie [MENU]. 3 Drücken Sie wiederholt [3, 4] zur Auswahl von “Setup” und drücken Sie dann [OK]. 4 Drücken Sie wiederholt [3, 4] zur Auswahl von “Digital Output”. 5 Wählen Sie mit [2, 1] eine Option aus und drücken Sie [OK]. ≥ Sie können eine Abtastfrequenz von 44,1 kHz oder 176,4 kHz auswählen. 6 Drücken Sie [MENU], wenn Sie mit den Einstellungen fertig sind. Auswahl von “RE-MASTER”. 2 Berühren Sie [:, 9], um das Element auszuwählen, und berühren Sie dann [1/;]. ≥ Bedienung mit der SU-C700/ST-C700-Fernbedienung: 1 Drücken Sie [CD]. 2 Drücken Sie [RE-MASTER] zur Auswahl von “On”/“Off”. ≥ Je nach der wiedergegebenen Musikquelle, kann die angewandte Einstellung weniger wirksam sein. ≥ Je nach der wiedergegebenen Musikquelle können die gewünschte Audioqualität und der gewünschte Klangfeldeffekt möglicherweise nicht erzielt werden. Schalten Sie diese Funktion in solchen Fällen aus. ≥ Es kann einige Zeit dauern, bis Audio ausgegeben wird, wenn Sie die Audioqualität eingestellt haben. ≥ Dies hat keine Auswirkungen auf den analogen Audioausgang. ≥ Bei einer Einstellung von 176,4 kHz wird je nach angeschlossenem Gerät möglicherweise kein Ton ausgegeben. Ist dies der Fall, wählen Sie 44,1 kHz aus. ([RE-MASTER] wird deaktiviert.) (15)

Fernbedienungscode Wenn ein anderes Gerät auf die mitgelieferte Fernbedienung reagiert, ändern Sie den Fernbedienungscode. ≥ Die werkseitige Standardeinstellung ist “Remote Mode 1”. ≥ Nur über die SU-C700/ST-C700-Fernbedienung verfügbar: Richten Sie die Fernbedienung auf dieses Gerät und halten Sie [OK] sowie die Zifferntaste mindestens 4 Sekunden lang gedrückt. ≥ Wenn der Code der Fernbedienung geändert wird, wird der neue Code einige Sekunden lang auf dem Display angezeigt. [OK] + [1] Stellen Sie den Code auf “Remote Mode 1” [OK] + [2] Stellen Sie den Code auf “Remote Mode 2” ≥ Wenn SU-C700/ST-C700 über die Systemsteuerfunktion verbunden ist, ändern Sie dessen Fernbedienungscode sowie den Fernbedienungscode für dieses Gerät. Verwendung der Systemsteuerfunktion Sie können dieses Gerät automatisch mit SU-C700 verknüpfen und die Geräte gemeinsam betreiben. Vorbereitung 1 Verbinden Sie dieses Gerät und SU-C700 mit den System-Anschlusskabeln und Koaxial-Digitalkabeln. (> 9) 2 Stellen Sie den Netzschalterhebel dieses Geräts und SU-C700 auf die [Í/I]-Position. ∫ Gleichzeitiges Schalten dieses Geräts und SU-C700 auf ein/Standby ≥ Wenn sich dieses Gerät und SU-C700 im Standby-Modus befinden, drücken Sie beim Zielen mit der SU-C700/STC700-Fernbedienung auf das Gerät [CD Í], damit dieses Gerät und SU-C700 automatisch eingeschaltet werden. ∫ Automatisches Umschalten der Eingabequelle des Geräts SU-C700 Wenn Sie einen Bedienvorgang wie die Wiedergabe bei diesem Gerät ausführen, wird die Eingabequelle des SUC700 automatisch auf “COAX2” umgeschaltet. ≥ Informationen zu den Bedienvorgängen für SU-C700 finden Sie auch in deren Bedienungsanleitungen.

Fehlerbehebung ∫ Kompatible CD Vor dem Kundendienstruf kontrollieren Sie Folgendes. Wenn Sie bei einigen Kontrollpunkten Zweifel haben oder die in Ihrer Betriebsanleitung aufgeführten Angaben Ihr Problem nicht lösen können, wenden Sie sich an Ihren Händler. ≥ Eine Disc mit dem CD-Logo. ≥ Dieses Gerät kann Discs wiedergeben, die dem CD-DA-Format entsprechen. ≥ Das Gerät kann einige Discs auf Grund der Aufnahmebedingungen unter Umständen nicht abspielen. ≥ Vor der Wiedergabe, finalisieren Sie die Disc auf dem Gerät, auf dem Sie aufgenommen wurde. ∫ Kompatible MP3-Dateien ≥ Unterstütztes Format: Dateien mit der Erweiterung “.mp3” oder “.MP3”. ≥ Kompatible Kompressionsrate: Zwischen 16 kbps und 320 kbps (Stereo). ≥ Abtastfrequenz: 32, 44,1, 48 kHz. ≥ Je nach Art der Erstellung der MP3-Dateien können diese u.U. nicht in der von Ihnen nummerierten Reihenfolge oder überhaupt nicht wiedergegeben werden. ∫ Kompatible WMA-Dateien ≥ Unterstütztes Format: Dateien mit der Erweiterung “.wma” oder “.WMA”. ≥ Kompatible Kompressionsrate: Zwischen 32 kbps und 192 kbps (Stereo). ≥ Je nach Art der Erstellung der WMA-Dateien können diese u.U. nicht in der von Ihnen nummerierten Reihenfolge oder überhaupt nicht wiedergegeben werden. ∫ CD-R/RW ≥ Maximale Anzahl an Titeln und Alben: 499 Titel und 99 Alben (mit Root-Ordner). ≥ CD-Formate: ISO9660 Level 1 und Level 2 (mit Ausnahme von erweiterten Formaten). ≥ Das Gerät kann keine im Paketschreibeverfahren aufgezeichneten Dateien wiedergeben. ≥ Auf diesem Gerät kann der Zeichencode “Windows-1252” dargestellt werden. Deutsch Hinweise zu CDs Wärmeentwicklung dieses Geräts. ≥ Dieses Gerät wird warm, wenn es für eine längere Zeit verwendet wird. Dies ist kein Grund zur Beunruhigung. So setzen Sie alle Einstellungen auf die werksseitigen Standardeinstellungen zurück. Setzen Sie den Speicher in den folgenden Fällen zurück: ≥ Bei Drücken der Tasten erfolgt keine Reaktion. ≥ Sie möchten den Speicherinhalt löschen und zurücksetzen. ≥ Bedienung mit dem Touch Panel am Gerät: 1 Berühren Sie wiederholt [MENU] zur Auswahl von “Setup” und anschließend [1/;]. 2 Berühren Sie wiederholt [MENU] zur Auswahl von “Initialization”. 3 Berühren Sie [:, 9] zur Auswahl von “Yes” und anschließend [1/;]. 4 Berühren Sie [:, 9] zur Auswahl von “Yes” und drücken Sie anschließend erneut [1/;]. ≥ Bedienung mit der SU-C700/ST-C700-Fernbedienung: 1 Drücken Sie [CD]. 2 Drücken Sie [MENU]. 3 Drücken Sie wiederholt [3, 4] zur Auswahl von “Setup” und drücken Sie dann [OK]. 4 Drücken Sie wiederholt [3, 4] zur Auswahl von “Initialization” und drücken Sie dann [OK]. 5 Drücken Sie [2, 1] zur Auswahl von “Yes” und drücken Sie dann [OK]. 6 Drücken Sie [2, 1] zur Auswahl von “Yes” und drücken Sie anschließend erneut [OK]. Allgemeines Während der Wiedergabe ist ein Brummton zu hören. ≥ Ein Netzkabel oder eine Leuchtstoffröhre befindet sich in der Nähe der Kabel. Halten Sie andere Elektrogeräte und Kabel von den Kabeln dieses Geräts fern. Kein Ton. ≥ Überprüfen Sie die Lautstärke des angeschlossenen Geräts (Verstärker etc.). ≥ Prüfen Sie, ob die Kabelverbindungen mit den Eingangsund Ausgangsanschlüssen fehlerhaft sind. Wenn dies der Fall ist, schalten Sie dieses Gerät aus und verbinden Sie die Kabel richtig. ≥ Setzen Sie die Stecker der zu verbindenden Kabel vollständig ein. (17)

Der Sound wird unterbrochen. ≥ Je nach Ihrer Umgebung kann Audio während der Wiedergabe unterbrochen werden. Überprüfen Sie die Bedienungsanleitung des angeschlossenen Geräts sowie die Verbindung zum Gerät. Die Wiedergabe startet nicht. ≥ Je nach Ihrer Umgebung oder Ihren angeschlossenen Geräten kann dies einige Zeit dauern. Meldungen Die folgenden Meldungen oder Servicenummern erscheinen unter Umständen auf dem Display des Gerätes. “Full” ≥ Die Anzahl der programmierten Titel ist mehr als 25. “Not Conditional” Die Systemsteuerfunktion funktioniert nicht. ≥ Verbinden Sie das System-Anschlusskabel mit dem Systemanschluss [CONTROL2] des SU-C700. ≥ Verbinden Sie das Koaxial-Digitalkabel mit dem digitalen Audioeingangsanschluss [COAX2 IN] des SU-C700. ≥ Die Funktion, die Sie verwenden möchten, ist mit den derzeitigen Einstellungen nicht verfügbar. Überprüfen Sie die Schritte und Einstellungen. “No Disc” ≥ Legen Sie die wiederzugebende Disc ein (> 11). Das Gerät wird automatisch ausgeschaltet. ≥ Ist die Auto-Aus-Funktion aktiviert? (> 14) ≥ Wenn der SU-C700 über die Systemsteuerfunktion mit diesem Gerät verbunden wird, wird dieses Gerät möglicherweise automatisch ausgeschaltet, wenn der SU-C700 ausgeschaltet wird. (> 9, 16) Platte Falsche Anzeige oder die Wiedergabe beginnt nicht. ≥ Stellen Sie sicher, dass die Disc mit diesem Gerät kompatibel ist. (> 17) ≥ Auf der Linse befindet sich Kondenswasser. Warten Sie ca. eine Stunde und versuchen Sie es erneut. ≥ Nicht finalisierte CD-R und CD-RW können nicht abgespielt werden. Es dauert eine Zeit lang, bis die Wiedergabe startet. ≥ Es kann einige Zeit dauern, bis die Disc geladen wurde, wenn sich viele Titel und Ordner darauf befinden. Fernbedienung （mit dem SU-C700/ST-C700 mitgeliefert） Die Fernbedienung funktioniert nicht richtig. ≥ Um Interferenzen zu vermeiden, stellen Sie keine Objekte vor den Signalsensor. (> 7) ≥ Ändern Sie den Fernbedienungscode, wenn andere Geräte auf diese Fernbedienung reagieren. (> 16) ≥ Wenn SU-C700/ST-C700 als zu betreibendes Gerät ausgewählt ist, drücken Sie [CD] und versuchen Sie anschließend, den Vorgang erneut auszuführen. (> 8) Durch Drücken von [DIMMER] wird die Helligkeit des Displays und der Anzeigen vom SU-C700/ST-C700 geändert. ≥ [DIMMER] funktioniert für SU-C700/ST-C700 sowie für dieses Gerät. Schalten Sie das Gerät, dessen Helligkeitsstufe Sie beibehalten möchten, aus und drücken Sie [DIMMER].

(18) “No File” ≥ Legen Sie die wiederzugebende Disc ein (> 11). ≥ Legen Sie eine Disc mit MP3/WMA-Dateien ein (> 17). “No Play” ≥ Es wurde eine CD eingelegt, die kein CD-DA-, MP3- oder WMA-Format hat. Sie kann nicht wiedergegeben werden. ≥ Überprüfen Sie den Inhalt. Sie können nur unterstützte Formate wiedergeben. (> 17) “Reading” ≥ Das Gerät überprüft die CD-Informationen. Nehmen Sie das Gerät in Betrieb nachdem diese Anzeige verloschen ist. “Remote ” (“ ” steht für eine Zahl.) ≥ Die Fernbedienung und das Gerät verwenden unterschiedliche Codes. Ändern Sie den Code an der Fernbedienung. – Wenn “Remote Mode 1” angezeigt wird, drücken und halten Sie [OK] und [1] für mindestens 4 Sekunden. – Wenn “Remote Mode 2” angezeigt wird, drücken und halten Sie [OK] und [2] für mindestens 4 Sekunden. SL-C700EG-SQT0709.book 19 ページ ２０１４年１２月２５日

Technische Daten ∫ ALLGEMEIN Spannungsversorgung AC 220 V bis 240 V, 50/60 Hz 10 W Stromverbrauch im Standby-Modus Ca. 0,5 W Stromverbrauch in ausgeschaltetem Zustand Ca. 0,5 W Abmessungen (BkHkT) 340 mmk78 mmk295 mm Gewicht Ca. 5,2 kg Betriebstemperaturbereich Betriebsfeuchtigkeitsbereich Deutsch Leistungsaufnahme 0 oC bis r40 oC 35 % bis 80 % Rel. Feuchte (keine Kondensbildung) ∫ ANSCHLUSS-TEIL Analogausgang LINE OUT Klinkenbuchse Digitalausgang Optischer Digitalausgang Optischer Anschluss Koaxialer Digitalausgang Klinkenbuchse Systemanschluss Systemsteuerung ‰3,5 mm Buchse ∫ DISCTEIL Wiedergabefähige Disc (8 cm oder 12 cm) CD, CD-R/RW (CD-DA, MP3*1, WMA*1) MP3 MPEG-1 Audio Layer 3*2 WMA Windows Media Audio9*3 Aufnehmer Wellenlänge Laserleistung Anzahl der Kanäle 790 nm KLASSE 1 2 Kanäle (Stereo) ∫ ANALOGAUSGANG-ABSCHNITT Kanal 2 Kanäle Ausgangspegel LINE OUT Frequenzantwort THD+N 2,0 Vrms 2 Hz bis 20 kHz (s0,5 dB) 0,0018 % (1 kHz, 0 dB) S/R 117 dB (IHF-A) Dynamikumfang 100 dB (IHF-A) ≥ Änderungen der technischen Daten bleiben ohne vorherige Ankündigung vorbehalten. ≥ Die Gewichtsangaben und Abmessungen sind ungefähre Werte. *1 ISO9660 Level-1, Level-2, Joliet, Romeo Einzelsitzung empfohlen. Finalisierte Disc empfohlen. *2 ID3-Tag: Ver.2(2.2/2.3) und Ver.1(1.0/1.1) unterstützt *3 WMA9 Pro/WMA9 Lossless/WMA9 Voice werden nicht unterstützt. Dateien mit DRM werden nicht unterstützt. (19)
