Tipo de producto	Reproductor de CD
Marca	PANASONIC
Modelo	SLC700E
Alimentación	CA 220 V a 240 V, 50/60 Hz
Consumo en funcionamiento	10 W
Consumo en espera	Aproximadamente 0,5 W
Dimensiones (An × Al × Pr)	340 mm × 78 mm × 295 mm
Peso	Aproximadamente 5,2 kg
Formatos leídos	CD, CD-R/RW (CD-DA, MP3, WMA)
Salida analógica	LINE OUT, 2,0 Vrms
Salida digital óptica	Sí (OPT OUT)
Salida digital coaxial	Sí (COAX OUT)
Puerto sistema	CONTROL (conector de 3,5 mm)
DAC	Paralelo independiente L/R, alta precisión
Remasterización de alta resolución	Sí
Reloj maestro	Alta precisión (cuarzo)
Respuesta en frecuencia	2 Hz a 20 kHz (-0,5 dB)
THD+N	0,0018 % (1 kHz, 0 dB)
Relación señal/ruido	117 dB (IHF-A)
Rango dinámico	100 dB (IHF-A)
Temperatura de funcionamiento	0 °C a +40 °C
Humedad de funcionamiento	35 % a 80 % HR (sin condensación)
Mantenimiento	Desconectar antes de limpiar; usar un paño suave; evitar disolventes
Seguridad	No exponer a la humedad; no abrir; láser clase 1

Preguntas frecuentes - SLC700E PANASONIC

¿Cómo limpiar el aparato?

Desconecte el cable de alimentación antes del mantenimiento. Limpie con un paño suave. Si es necesario, use un paño húmedo bien escurrido, luego seque con un paño suave. Nunca use disolventes como gasolina, diluyente o alcohol.

¿Qué tipos de CD puedo leer?

Este aparato lee CD de audio (CD-DA) así como CD-R/RW que contengan archivos MP3 o WMA. Es compatible con los formatos ISO9660 nivel 1 y 2. Finalice los discos antes de la reproducción.

¿Cómo activar la reproducción aleatoria?

En el aparato, toque varias veces [MENÚ] para seleccionar 'Aleatorio', luego elija 'On' con las teclas [◀◀, ▶▶] y confirme con [▶/■]. En el mando a distancia, presione [CD] y luego [RND].

¿Qué hacer si el mando a distancia no funciona?

Verifique que no haya obstáculos frente al sensor de señal (distancia máxima 7 m, ángulo 30°). Si es necesario, cambie el código del mando presionando simultáneamente [OK] y una tecla numérica (1 o 2) durante 4 segundos.

¿Cómo restablecer el aparato a los ajustes de fábrica?

En el aparato, toque varias veces [MENÚ] para acceder a 'Configuración', luego seleccione 'Inicialización' y confirme 'Sí' dos veces. En el mando a distancia, presione [CD], luego [MENÚ], navegue hasta 'Inicialización' y valide dos veces 'Sí'.

¿Por qué el aparato se apaga automáticamente?

La función de apagado automático está activada por defecto: el aparato entra en espera después de aproximadamente 20 minutos sin sonido ni uso. Puede desactivarla en el menú 'Configuración' ajustando 'AUTO OFF' a 'Off'.

¿Cómo usar la función Remasterización?

Para un sonido más natural, active la remasterización a través del menú 'RE-MASTER' o el mando a distancia presionando [RE-MASTER]. El ajuste por defecto es 'Off'. También puede configurar la frecuencia de muestreo máxima en la salida digital en 'Configuración' > 'Salida digital'.

¿Qué hacer si el disco no se lee o muestra 'No Disc'?

Asegúrese de que el disco sea compatible (logotipo CD) y esté bien colocado (etiqueta hacia arriba). Si hay humedad en la lente, espere aproximadamente una hora. Los CD-R/RW deben estar finalizados.

¿Cómo programar la reproducción de pistas específicas?

En modo de parada, presione [PGM] en el mando a distancia. Use las teclas numéricas para seleccionar hasta 25 pistas, luego presione [▶/■] para iniciar la reproducción. El programa se conserva mientras la bandeja permanezca cerrada y el aparato encendido.

¿Cuáles son los accesorios incluidos?

El aparato se entrega con un cable de alimentación de CA, un cable de conexión del sistema y un cable digital coaxial. El mando a distancia no se incluye; es el del SU-C700/ST-C700.

MANUAL DE USUARIO SLC700E PANASONIC

Instrucciones de funcionamiento

Gebruiksaanwijzing

CD-Spieler

Reproductor de discos compactos

Compact Disc Speler

SL-C700

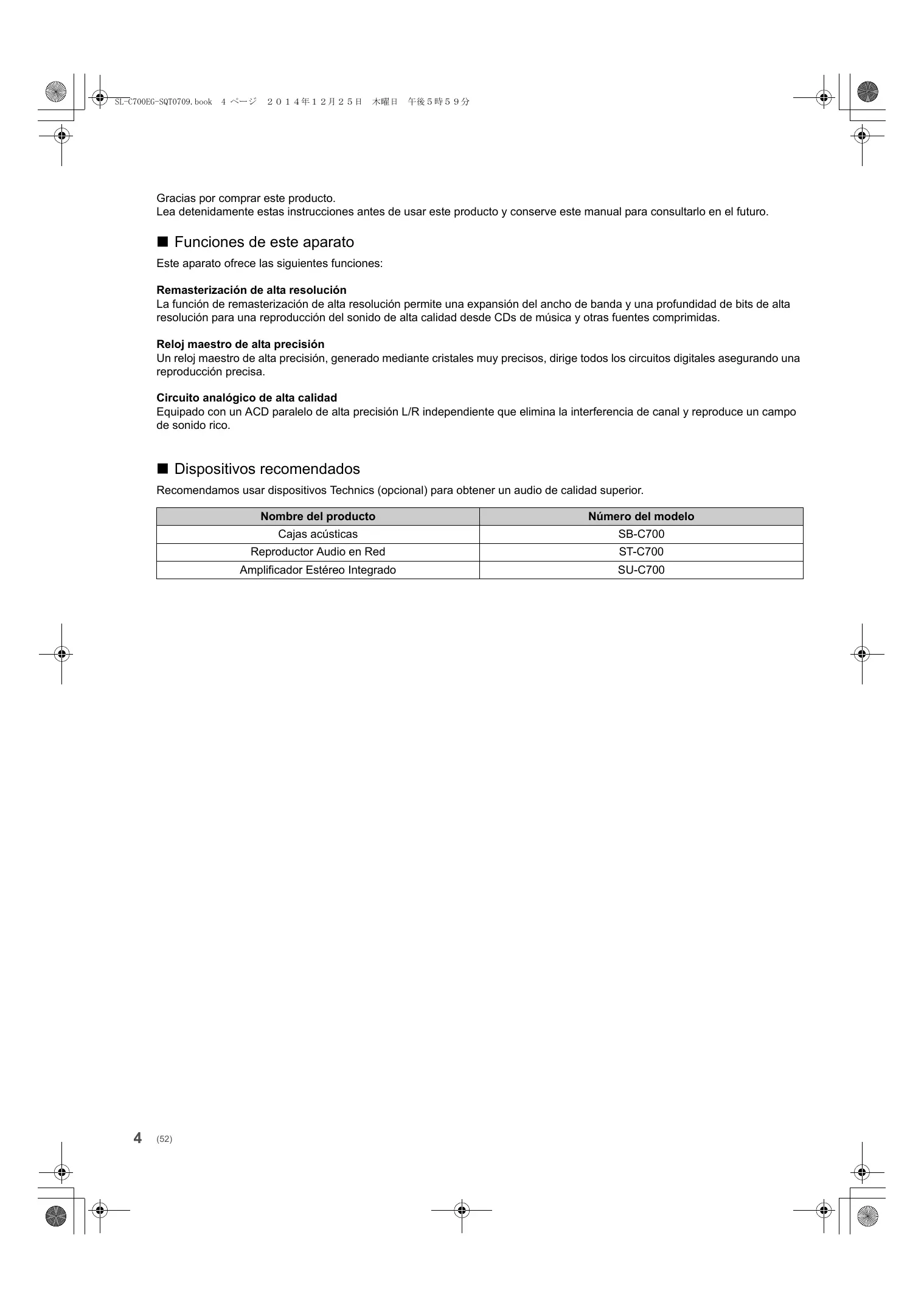

Gracias por comprar este producto.

Lea detenidamente estas instrucciones antes de usar este producto y conserve este manual para consultarlo en el futuro.

■ Funciones de este aparato

Este aparato ofrece las siguientes funciones:

Remasterización de alta resolución

La función de remasterización de alta resolución permite una expansión del ancho de banda y una profundidad de bits de alta resolución para una reproducción del sonido de alta calidad desde CDs de música y otras fuentes comprimidas.

Reloj maestro de alta precisión

Un reloj maestro de alta precisión, generado mediante cristales muy precisos, dirige todos los circuitos digitales asegurando una reproducción precisa.

Circuito analógico de alta calidad

Equipado con un ACD paralelo de alta precisión L/R independiente que elimina la interferencia de canal y reproduce un campo de sonido rico.

■ Dispositivos recomendados

Recomendamos usar dispositivos Technics (opcional) para obtener un audio de calidad superior.

Nombre del producto	Número del modelo
Cajas acústicas	SB-C700
Reproductor Audio en Red	ST-C700
Amplificador Estéreo Integrado	SU-C700

Normas de seguridad

AVISO

Unidad

• Para reducir el riesgo de incendio, descarga eléctrica o daño del producto,
• No exponga esta unidad a la lluvia, humedad, goteo ni salpicaduras.
• No coloque objetos llenos con líquidos, como floreros, sobre esta unidad.
• Use solamente los accesorios recomendados.
• No saque las cubiertas.
• No repare esta unidad usted mismo. Consulte al personal de servicio calificado para la reparación.
• No permita que objetos de metal caigan dentro de esta unidad.
• No ponga objetos pesados en esta unidad.

Cable de alimentación de CA

• Para reducir el riesgo de incendio, descarga eléctrica o daño del producto,
• Asegúrese de que el voltaje de alimentación corresponda al voltaje impreso en esta unidad.
• Inserte por completo el enchufe del cable de alimentación en la toma de CA.
• No tire, doble o coloque elementos pesados sobre el cable de alimentación.
• No manipule el enchufe con las manos mojadas.
• Agarre el cuerpo del enchufe del cable de alimentación al desconectar el enchufe.
• No use un enchufe del cable de alimentación o toma de CA dañado.
• El enchufe de conexión a la red eléctrica es el dispositivo de desconexión. Instale esta unidad de forma que el enchufe de conexión a la red eléctrica pueda desenchufarse de la toma de forma inmediata.

ADVERTENCIA

Unidad

• Esta unidad utiliza un láser. El usar los controles, hacer los reglajes o los pasos requeridos en forma diversa de la aquí expuesta puede redundar en exposición peligrosa a la radiación.
• No coloque objetos con llama descubierta, una vela por ejemplo, encima de la unidad.
• Esta unidad puede tener interferencias de radio causadas por teléfonos móviles durante su utilización. Si tales interferencias resultan evidentes, aumente la separación entre la unidad y el teléfono móvil.
• Esta unidad se diseñó para ser utilizada en climas tropicales.

Ubicación

• Coloque esta unidad sobre una superficie pareja.
• Para reducir el riesgo de incendio, descarga eléctrica o daño del producto,
• Para mantener bien ventilada esta unidad, no la instale ni ponga en un estante de libros, mueble empotrado u otro espacio de dimensiones reducidas.
• No obstruya las aberturas de ventilación de la unidad con periódicos, manteles, cortinas u objetos similares.
• No exponga esta unidad a la luz solar directa, altas temperaturas, mucha humedad y vibración excesiva.
• No levante ni transporte este aparato sujetándolo por cualquiera de sus palancas. Esto podría causar que el aparato cayera provocando daños personales o un mal funcionamiento del mismo.

Eliminación de Aparatos Viejos Solamente para la Unión Europea y países con sistemas de reciclado.

Este símbolo en los productos, su embalaje o en los documentos que los acompañen significa que los productos eléctricos y electrónicos usadas no deben mezclarse con los residuos domésticos. Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos llévelos a los puntos de recogida de acuerdo con su legislación nacional.

Si los elimina correctamente ayudará a preservar sos y evitará potenciales efectos negativos sobre personas y sobre el medio ambiente.

Para más información sobre la recogida u reciclaje, por favor contacte con su ayuntamiento.

Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional.

La tecnología de decodificación de audio MPEG Layer-3 autorizada por Fraunhofer IIS y Thomson.

Windows Media y el logotipo de Windows son marcas comerciales o marcas registradas de Microsoft Corporation en los Estados Unidos y/o en otros países.

Este producto está protegido por ciertos derechos de propiedad intelectual pertenecientes a Microsoft Corporation y a terceros. El uso o la distribución de tal tecnología fuera de este producto están prohibidos si no se cuenta con una licencia de Microsoft o de una subsidiaria de Microsoft y terceros.

Normas de seguridad......5

Accesorios....6

Cuidados de la unidad....6

Guía de referencia de control....7

Cómo empezar....9

Reproducir CDs ....11

Otros....14

Notas sobre los CDs....17

Solución de problemas....17

Especificaciones ....19

Acerca de las descripciones en este manual de instrucciones

• Las páginas de consulta se indican del siguiente modo “⇒ ○○”.
• Las ilustraciones que se muestran pueden ser distintas a las de su aparato.

Accesorios

□ 1 Cable de alimentación de CA

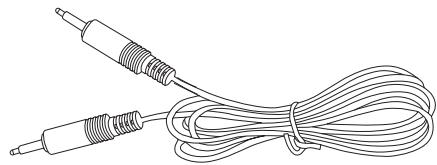

□ 1 Cable de conexión del sistema

• Los números de productos que se suministran en estas instrucciones de funcionamiento son correctos a partir de diciembre de 2014. Pueden estar sujetos a cambios.
• No utilice el cable de alimentación de CA con otros equipos.

Cuidados de la unidad

Desconecte el cable de alimentación de CA de la toma de corriente antes de realizar cualquier mantenimiento. Limpie este aparato con un paño suave.

• Cuando esté muy sucio, humedezca un paño en agua para limpiar el aparato; a continuación limpie otra vez con un paño suave.
• No use solventes, como por ejemplo, bencina, disolvente, alcohol, detergente de cocina, limpiador químico, etc. Esto podría provocar que la caja exterior se deforme o que el revestimiento se caiga.

Guía de referencia de control

Este aparato

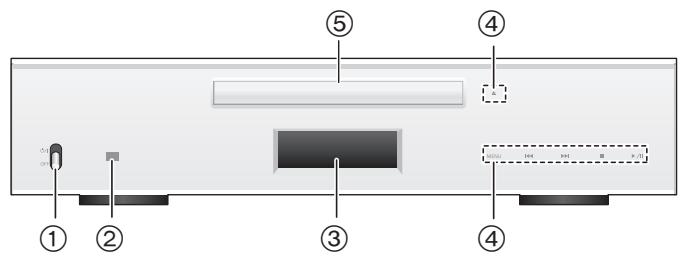

■ Frente

① Palanca del interruptor de encendido

- El mando a distancia no funciona cuando la palanca del interruptor de encendido está en la posición hacia abajo.

② Sensor de señales del mando a distancia

Distancia: Dentro de 7 m aproximadamente directamente enfrente de la unidad

Ángulo: Aproximado 30° izquierda y derecha

- Este aparato no se suministra con un mando a distancia. Use el mando a distancia suministrado con el SU-C700/ST-C700 para controlar este aparato.

③ Pantalla

④ Interruptores básicos de control

Estos interruptores funcionan con sólo tocar las marcas. Cada vez que se toca el interruptor, sonará un pitido. (⇒ 14)

⑤ Bandeja de discoy

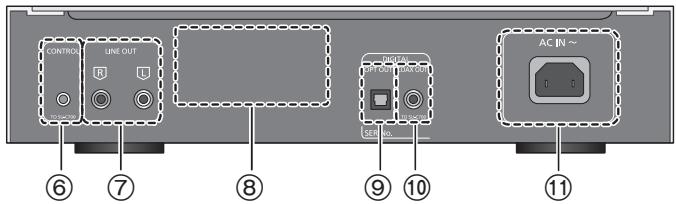

■ Parte trasera

⑥ Terminal del sistema [CONTROL] ( 9)
⑦ Terminal de salida de audio analógica [LINE OUT] ( 10)
⑧ Marca de identificación del producto Indica el número de modelo.
⑨ Terminal de salida de audio digital [OPT OUT] (⇒ 10)
⑩ Terminal de salida de audio digital [COAX OUT] (⇒ 9)
⑪ Terminal AC IN [AC IN \~] (⇒ 10)

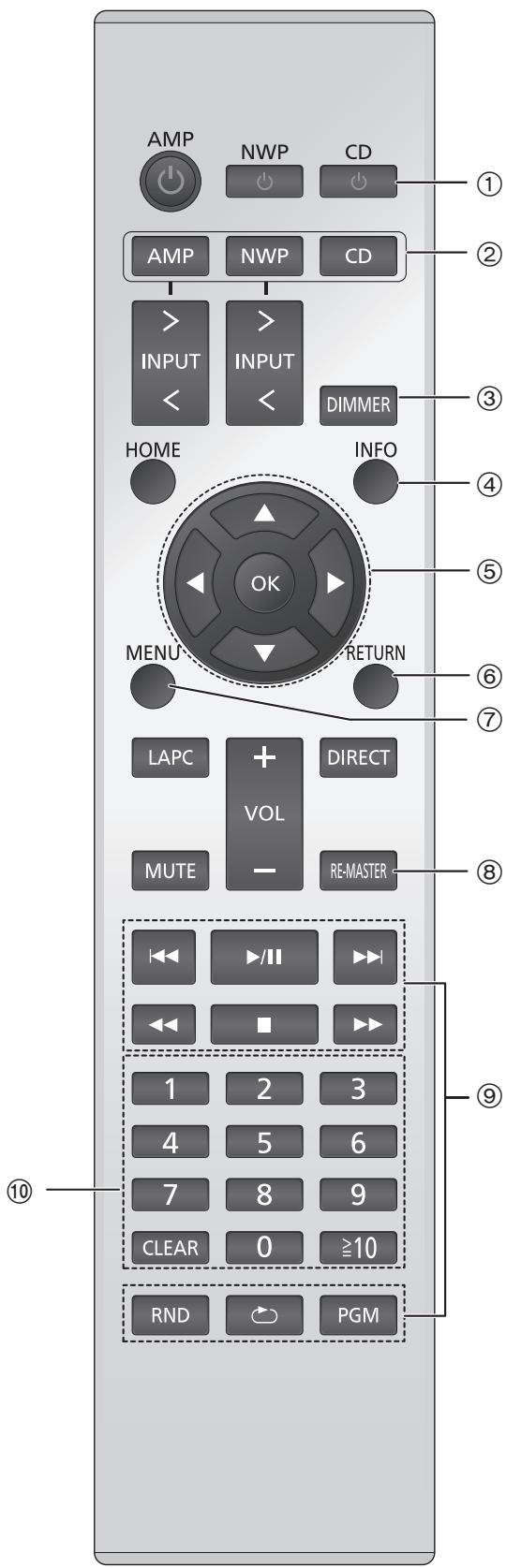

Mando a distancia (suministrado con el SU-C700/ST-C700)

Use el mando a distancia suministrado con el SU-C700/ST-C700 para controlar este aparato.

Para obtener información sobre el funcionamiento de SU-C700/ST-C700, consulte también sus instrucciones de funcionamiento.

① [CD ⏻]: Interruptor de espera/encendido
Presione para cambiar la unidad del modo encendido al modo de espera y viceversa. En el modo de espera, la unidad sigue consumiendo una pequeña cantidad de energía.
- El mando a distancia no funciona cuando la palanca del interruptor de encendido está en la posición hacia abajo.
② [AMP]/[NWP]/[CD]: Selección del dispositivo a operar
③ [DIMMER]: Ajustar el brillo del panel de visualización, etc. (⇒ 14)
④ [INFO]: Ver la información del contenido
⑤ [▲, ▼, ◀, ▶]/[OK]: Selección/OK
⑥ [RETURN]: Volver a la pantalla anterior
⑦ [MENU]: Ingresar al menú (⇒ 13, 14, 15, 17)
⑧ [RE-MASTER]: Encendido/apagado de la remasterización (⇒ 15)
⑨ Botones de control de reproducción básica
⑩ Botones numéricos, etc.
- Para seleccionar un número de 2 dígitos Ejemplo:
16: [≥q10][1][6]
- Para seleccionar un número de 3 dígitos Ejemplo:
124: [≥ 10] [≥ 10] [1] [2] [4]
- [CLEAR]: Borre el valor introducido.

Cómo empezar

• Apague todos los equipos antes de la conexión y lea los manuales de uso correspondientes.
• No conecte el cable de alimentación de CA si no se han finalizado todas las demás conexiones.
• Inserte los enchufes de los cables hasta el fondo para que queden bien conectados.
• No doble los cables en ángulos muy cerrados.

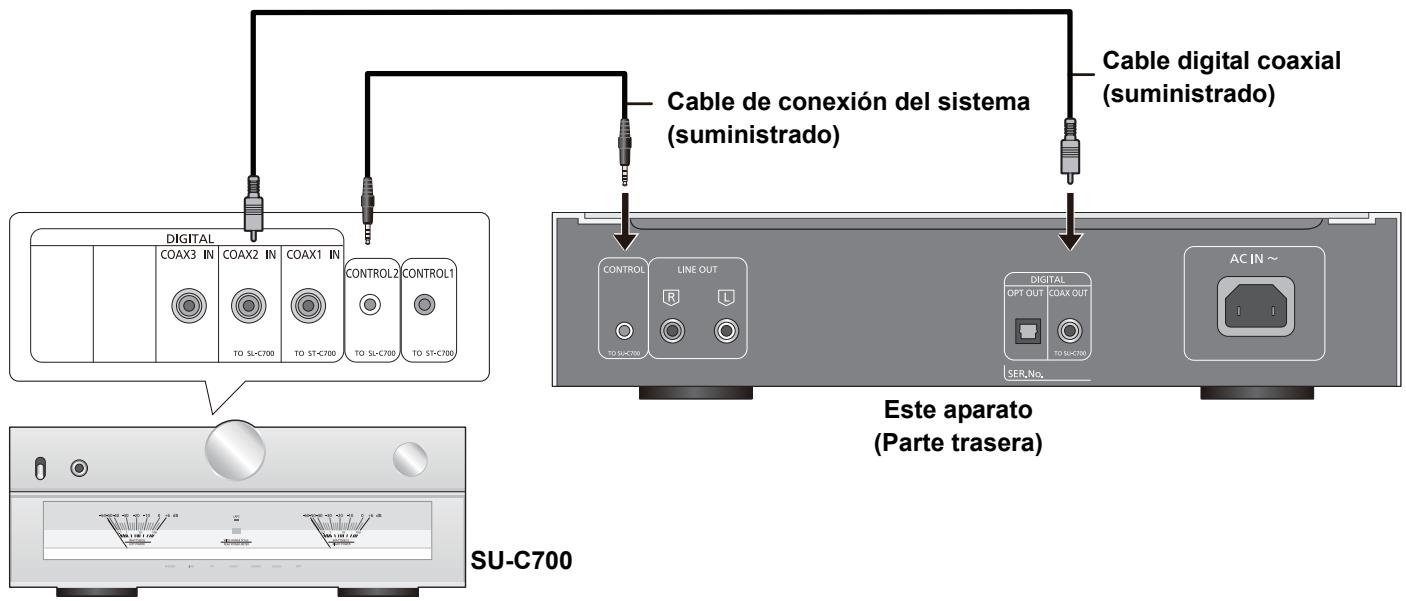

Conexión de control del sistema a un SU-C700

• Puede emitir señales de audio digitales desde este aparato y reproducir música.
• Puede enlazar de forma automática este aparato con el SU-C700 y operarlos fácilmente con el mando a distancia. (⇒ 16)

• No use ningún otro cable de conexión del sistema o cable digital coaxial que no sea el suministrado.
• Conecte el cable de conexión del sistema a la terminal del sistema [CONTROL2] del SU-C700.
• Conecte el cable digital coaxial a la terminal de entrada de audio digital [COAX2 IN] del SU-C700.

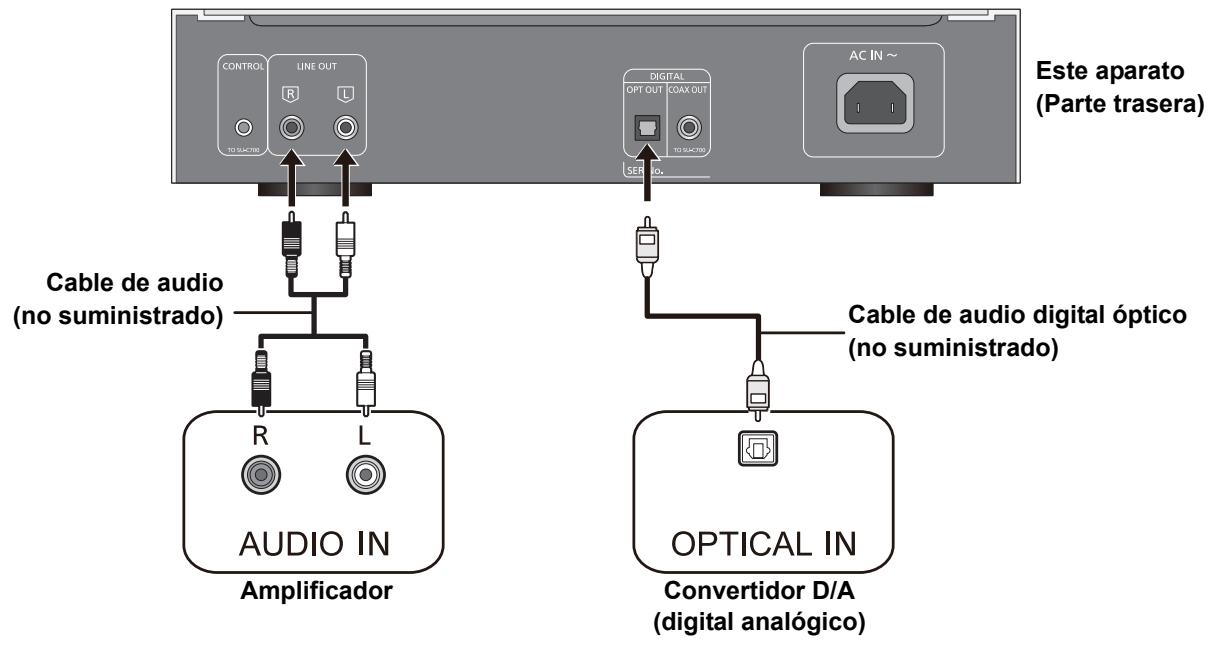

Conexión a un amplificador y a un convertidor D/A (digital analógico)

Puede emitir señales de audio analógicas o digitales desde este aparato y reproducir música.

p.ej.

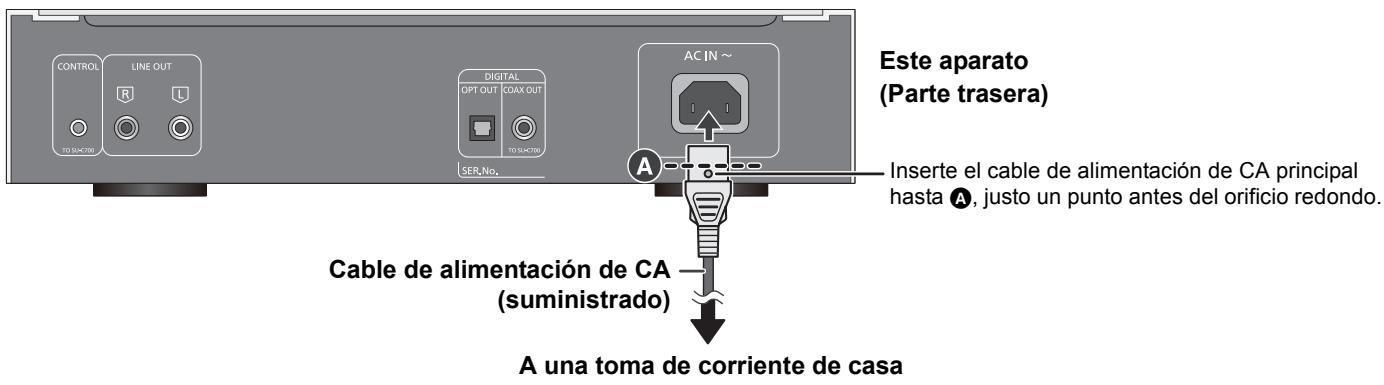

Cable de alimentación de CA

Conecte solamente después de haber finalizado todas las demás conexiones.

- Este aparato consume una pequeña cantidad de corriente alterna (⇒ 19) aunque la palanca del interruptor de encendido esté en la posición [OFF]. Desconecte el enchufe de la alimentación eléctrica si no va a usar el aparato por un largo periodo de tiempo. Coloque el aparato de tal forma que el enchufe se pueda desconectar fácilmente.

Reproducir CDs

Consulte “Notas sobre los CDs” ( 17) para más información sobre los discos que puede reproducir este aparato.

Preparativos

- Encienda el dispositivo conectado (amplificador, etc.) y baje su volumen.

1 Eleve la palanca del interruptor de encendido de este aparato a la posición [⏻/I].

2 Toque [▲] en la unidad para abrir la bandeja del disco e insertar un disco.

Coloque la etiqueta hacia arriba en la posición correcta en el centro de la bandeja del disco.

12 cm CD

8 cm CD

Toque de nuevo [▲] para cerrar la bandeja del disco.

3 Toque [▶/■].

Ajustar el volumen del dispositivo conectado (amplificador, etc.).

Operaciones durante la reproducción

Parada
Pausa
Avance
Búsqueda

■ Reproducción de repetición aleatoria

① Toque [MENU] repetidamente para seleccionar "Random".
② Toque [◀◀, ▶▶] para seleccionar un elemento y luego toque [▶/■].

On	Se repiten todas las pistas de forma aleatoria.● “RND ➕ ” se visualizará.
Off	Apaga el modo de repetición aleatorio.

• Cuando use el mando a distancia de SU-C700/ST-C700, pulse primero [CD] y después pulse [RND]. (Pulse otra vez para apagar el modo de repetición aleatoria).
• El modo de repetición aleatoria también se desactiva cuando abre la bandeja del disco.

■ Reproducción de repetición

① Toque [MENU] repetidamente para seleccionar “Repeat”.
② Toque [◀◀, ▶▶▶] para seleccionar un elemento y luego toque [▶/▶▶].

1 Track	Solamente se reproduce la pista seleccionada.• “1 ➕ ” se visualizará.
All Tracks	Se repiten todas las pistas.• “ ➕ ” se visualizará.
Off	Apague el modo de repetición.

• Cuando use el mando a distancia de SU-C700/ST-C700, pulse primero [CD] y después pulse [💡]. (Pulse otra vez para apagar el modo de repetición).
• El modo de repetición también se desactiva cuando abre la bandeja del disco.

Ver información como el tiempo restante de reproducción

- Solo disponible desde el mando a distancia del SU-C700/ST-C700:

1 Pulse [CD].

2 Presione [INFO] durante la reproducción o cuando esté en pausa.

La información mostrada cambia cada vez que usted pulsa el botón.

Para CD-DA:

La pantalla cambia del siguiente modo: el tiempo de reproducción transcurrido de la pista y el tiempo restante del disco completo (o el programa entero).

Para MP3/WMA:

La pantalla cambia del siguiente modo: nombre del archivo, nombre de la carpeta, título, artista, álbum, formato, etc.

Reproducción del programa

Esta función le permite programar hasta 25 pistas.

- Solo disponible desde el mando a distancia del SU-C700/ST-C700:

1 Presione [PGM] en modo de parada.

- Se visualizará la pantalla "PGM"

2 Presione los botones numéricos para seleccionar las pistas.

- Repita este paso para hacer más selecciones.

3 Pulse [▶/■] para iniciar la reproducción.

Parada	Pulse [■].• Se conserva el contenido programado.
Verificar el orden programado	Pulse [◀◀] o [▶▶] en el modo de paro.
Agregar pistas	Realice los pasos 2 y 3 en el modo de parada.
Borrar la última pista	Pulse [CLEAR] en el modo de paro.• No es posible seleccionar y eliminar la pista programada deseada.
Cancelar el modo de programación	Pulse [PGM] en el modo de paro “PGM” desaparece.(Se conserva el contenido programado)

- Se borrará la memoria del programa.

- Cuando la bandeja de disco está abierta.

- Cuando se ponga el aparato en modo de espera o se apague.

- La configuración de la reproducción programada no está disponible mientras se reproduce un CD.

- La reproducción de repetición aleatoria no es posible durante la reproducción programada.

- También puede cancelar el modo de programación mediante el panel táctil de este aparato.

① Toque [MENU] repetidamente para seleccionar "Play Mode".

② Toque [◀◀, ▶▶] para seleccionar el elemento y luego toque [▶/■].

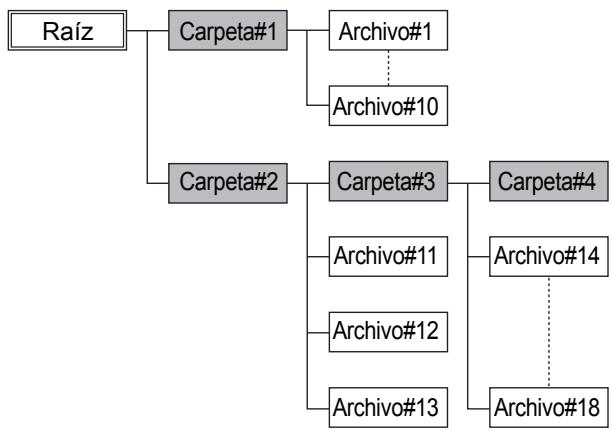

Seleccionar carpetas y archivos para CDs de MP3/WMA

Para CDs de MP3/WMA, los archivos (archivos MP3/WMA) pueden organizarse jerárquicamente, con carpetas que contienen archivos y subcarpetas, como se muestra a continuación.

Si no selecciona una carpeta o un archivo MP3/WMA específico para ser reproducido, todos los archivos MP3/WMA del CD se reproducirán en orden numérico comenzando por el archivo número 1.

■ Seleccionar archivos en el modo carpeta

En el modo carpeta, todas las carpetas que contienen archivos se muestran en el mismo nivel de modo que pueda seleccionar los archivos sin preocuparse de la estructura de las carpetas. Selecciónelmo mientras el disco está parado.

- Funcionamiento con el panel táctil de la unidad:

① Toque [MENU] repetidamente para seleccionar "Folder" y luego toque [▶/■].

- Se muestra la primera carpeta. (Si es la carpeta raíz, se visualiza "Root".)

② Toque [◀◀, ▶▶]

- Se visualiza el nombre de otra carpeta.

③ Toque [▶/■] para poder seleccionar los archivos de esa carpeta.

- Toque [◀◀, ▶▶] para ver los archivos de la carpeta.

- Toque [■] para permitir la selección de una carpeta diversa y para seleccionar archivos diferentes.

④ Toque [▶/■].

- Comienza la reproducción de la carpeta o el archivo visualizado.

- Toque [■] para detener la reproducción.

- Funcionamiento con el mando a distancia del SU-C700/ST-C700:

① Pulse [CD].

② Pulse [MENU].

③ Presione [▲, ▼] reiteradas veces para seleccionar "Folder" y luego presione [OK].

- Se muestra la primera carpeta. (Si es la carpeta raíz, se visualiza "Root".)

④ Pulse [▲, ▼] o [|◀◀, ▶▶].

- Se visualiza el nombre de otra carpeta.

⑤ Pulse [▶] o [OK] para poder seleccionar los archivos en esa carpeta.

⑥ Se visualiza el nombre del primer archivo de la carpeta.

- Pulse [▲, ▼] o [|◀◀, ▶▶▶] para ver los archivos de la carpeta.

- Pulse [◀] o [RETURN] para permitir la selección de una carpeta diversa y para seleccionar archivos diferentes.

⑦ Pulse [▶/■] o [OK].

- Comienza la reproducción de la carpeta o el archivo visualizado.

- Para cancelar el procedimiento en cualquier momento, pulse [■].

■ Seleccionar el modo de reproducción

Todo: reproduce todas las pistas del CD.

1 Carpeta: reproduce todas las pistas de una carpeta.

- Funcionamiento con el panel táctil de la unidad:

① Toque [MENU] repetidamente para seleccionar “Play Mode”.

② Toque [◀◀, ▶▶] para seleccionar el elemento y luego toque [▶/■].

- Funcionamiento con el mando a distancia del SU-C700/ST-C700:

① Pulse [CD].

② Pulse [MENU].

③ Pulse [▲, ▼] varias veces para seleccionar “Play Mode”.

④ Pulse [◀, ▶] para seleccionar el detalle y pulse [OK].

Otros

Brillo del visualizador

Se puede cambiar el brillo del panel de visualización de este aparato y el indicador de energía.

- Funcionamiento con el panel táctil de la unidad:

1 Toque [MENU] repetidamente para seleccionar "Dimmer".
2 Toque [◀◀, ▶▶] para seleccionar el elemento y luego toque [▶/■].

• Cuando use el mando a distancia del SU-C700/ST-C700, pulse [DIMMER] para seleccionar el brillo.
• Cuando el panel de visualización está apagado, este se encenderá solo cuando opere este aparato. Antes de que el panel de visualización se apague de nuevo, se visualizará “Display Off” durante unos segundos.

Configuración del sonido de funcionamiento

Se puede encender o apagar el pitido.

• El ajuste de fábrica es "On".
• Funcionamiento con el panel táctil de la unidad:

1 Toque [MENU] repetidamente para seleccionar "Setup" y luego toque [▶/■].

2 Toque [MENU] repetidamente para seleccionar "Beep".
3 Toque [◀◀, ▶▶] para seleccionar el elemento y luego toque [▶/■].
4 Toque [■] dos veces una vez que haya completado la configuración.

- Funcionamiento con el mando a distancia del SU-C700/ST-C700:

1 Pulse [CD].
2 Pulse [MENU].
3 Presione [▲, ▼] reiteradas veces para seleccionar "Setup" y luego presione [OK].
4 Pulse [▲, ▼] repetidamente para seleccionar “Beep”.
5 Pulse [◀, ▶] para seleccionar "On"/"Off" y a continuación pulse [OK].
6 Pulse [MENU] una vez que haya completado la configuración.

Función de apagado automático

Este aparato está diseñado para conservar su consumo de energía y ahorrar energía. El aparato se cambiará a modo en espera automáticamente si no hay sonido y no se utiliza durante 20 minutos aproximadamente.
- El ajuste de fábrica es "On".

Para cancelar esta función

- Funcionamiento con el panel táctil de la unidad:

1 Toque [MENU] repetidamente para seleccionar "Setup" y luego toque [▶/■].
2 Toque [MENU] repetidamente para seleccionar "AUTO OFF".
3 Toque [◀◀, ▶▶] para seleccionar el elemento y luego toque [▶/■].
4 Toque [■] dos veces una vez que haya completado la configuración.

- Funcionamiento con el mando a distancia del SU-C700/ST-C700:

1 Pulse [CD].
2 Pulse [MENU].
3 Presione [▲, ▼] reiteradas veces para seleccionar "Setup" y luego presione [OK].
4 Pulse [▲, ▼] repetidamente para seleccionar "AUTO OFF".
5 Presione [◀, ▶] para seleccionar "Off" y luego presione [OK].

- Para activar la salida otra vez, seleccione “On”.

6 Pulse [MENU] una vez que haya completado la configuración.

- La función de apagado automático funciona incluso si apaga y enciende este aparato, a menos de que usted desactive dicha función.

CD EXTRA

Realizar ajustes para reproducir discos CD EXTRA.

Audio: reproduce datos CD-DA.

MP3/WMA: reproduce datos MP3/WMA.

- El ajuste de fábrica es "Audio".

- Funcionamiento con el panel táctil de la unidad:

1 Toque [MENU] repetidamente para seleccionar "Setup" y luego toque [▶/■].
2 Toque [MENU] repetidamente para seleccionar "CD EXTRA".
3 Toque [|◀◀, ▶▶] para seleccionar el elemento y luego toque [▶/■■].

- Funcionamiento con el mando a distancia del SU-C700/ST-C700:

1 Pulse [CD].
2 Pulse [MENU].
3 Presione [▲, ▼] reiteradas veces para seleccionar "Setup" y luego presione [OK].
4 Pulse [▲, ▼] repetidamente para seleccionar "CD EXTRA".
5 Pulse [◀, ▶] para seleccionar un elemento y pulse [OK].

Escuchar un sonido más natural (Remasterización)

La remasterización expande la banda de reproducción y consigue una mayor profundidad de bits para reproducir un sonido expansivo y natural próximo a la música original.

- El ajuste de fábrica es "Off".

- Funcionamiento con el panel táctil de la unidad:

1 Toque [MENU] repetidamente para seleccionar "RE-MASTER".

2 Toque [◀◀, ▶▶] para seleccionar el elemento y luego toque [▶/■].

- Funcionamiento con el mando a distancia del SU-C700/ST-C700:

1 Pulse [CD].

2 Pulse [RE-MASTER] para seleccionar "On"/"Off".

Configuración del límite superior para la frecuencia de muestreo durante la salida digital

Puede configurar el límite superior para la frecuencia de muestreo para las señales de salida de la terminal de salida de audio digital cuando [RE-MASTER] esté en "On". Las frecuencias de muestreo que puede transmitir dependen del dispositivo que haya conectado. Para más información, consulte las Instrucciones de funcionamiento del dispositivo que haya conectado.

• El ajuste de fábrica es "176.4kHz".
• Recomendamos que seleccione “176.4kHz” cuando haya conectado este aparato y el SU-C700 como un sistema. (⇒ 9)
• Funcionamiento con el panel táctil de la unidad:

1 Toque [MENU] repetidamente para seleccionar "Setup" y luego toque [▶/■].

2 Toque [MENU] repetidamente para seleccionar "Digital Output".

3 Toque [|◀◀, ▶▶▶] para seleccionar el elemento y luego toque [▶/■■].

4 Toque [■] dos veces una vez que haya completado la configuración.

- Funcionamiento con el mando a distancia del SU-C700/ST-C700:

1 Pulse [CD].
2 Pulse [MENU].
3 Presione [▲, ▼] reiteradas veces para seleccionar "Setup" y luego presione [OK].
4 Pulse [▲, ▼] repetidamente para seleccionar "Digital Output".
5 Pulse [◀, ▶] para seleccionar un elemento y pulse [OK].
- Puede seleccionar una frecuencia de muestreo de 44,1 kHz o 176,4 kHz.
6 Pulse [MENU] una vez que haya completado la configuración.

[Non-Text]

• Dependiendo de la fuente de música que reproduzca, la configuración elegida podría ser menos eficaz.
• Dependiendo de la fuente de música que reproduzca, es posible que no se alcance la calidad de audio deseada ni el efecto de campo de sonido. En esos casos, apague esta función.
• Puede que la salida de audio lleve algo de tiempo cuando ha ajustado la calidad del audio.
• Esto no tiene efecto en la salida de audio analógica.
• Es posible que el sonido no se emita cuando seleccione 176,4 kHz, dependiendo del dispositivo que haya conectado. Si esto ocurre, elija 44,1 kHz. ([RE-MASTER] se desactivará).

Código del mando a distancia

Cuando otro equipo responda al mando a distancia provisto, cambie el código de mando a distancia.

• El ajuste de fábrica es "Remote Mode 1".
• Solo disponible desde el mando a distancia del SU-C700/ST-C700:

Dirija el mando a distancia a este aparato y mantenga pulsado [OK] y el botón numérico durante al menos 4 segundos.

- Cuando se cambia el código del mando a distancia, el nuevo código aparecerá en el panel de visualización durante unos segundos.

[OK] + [1]	Establecer el código a “Remote Mode 1”
[OK] + [2]	Establecer el código a “Remote Mode 2”

- Cuando SU-C700/ST-C700 está conectado a través de la función de control del sistema, cambie sus códigos del mando a distancia, así como el código del mando a distancia para este aparato.

Uso de la función de control del sistema

Puede enlazar automáticamente este aparato con SU-C700 para operarlos.

Preparación

① Conecte este aparato y el SU-C700 con los cables de conexión del sistema y los cables digitales coaxiales. (⇒ 9)
② Coloque la palanca del interruptor de encendido de este aparato y SU-C700 en la posición [⏻/I].

■ Cambiar este aparato y SU-C700 a encendido/espera simultáneamente

- Cuando este aparato y SU-C700 estén en modo de espera, mientras apunta el mando a distancia de SU-C700/ST-C700 a este aparato, pulse [CD ⏻] para que esta unidad y SU-C700 se enciendan automáticamente.

■ Cambiar automáticamente la fuente de entrada de SU-C700

Cuando realice alguna operación, como la reproducción en este aparato, la fuente de entrada de SU-C700 se cambiará automáticamente a “COAX2”.

- Para obtener información sobre el funcionamiento de SU-C700, consulte también sus instrucciones de funcionamiento.

Notas sobre los CDs

■ CD compatible

- Un disco con el logo CD.

• Esta unidad puede reproducir discos que cumplen con el formato CD-DA.
• Es posible que esta unidad no reproduzca algunos discos debido a la condición de grabado.
• Antes de la reproducción, finalice el disco en el dispositivo en el que estaba grabado.

■ Compatible con archivos MP3

• Formato admitido: archivos con extensión “.mp3” o “.MP3”.
• Tasa de compresión compatible: entre 16 kbps y 320 kbps (estéreo).
• Velocidad de muestreo: 32, 44,1, 48 kHz.
• De acuerdo con el modo en el que se encuentran creados los archivos MP3, es posible que no se reproduzcan en el orden en que los haya numerado o que no se reproduzcan en lo absoluto.

■ Compatible con archivos WMA

• Formato admitido: archivos con extensión “.wma” o “.WMA”.
• Tasa de compresión compatible: entre 32 kbps y 192 kbps (estéreo).
• De acuerdo con el modo en el que se encuentran creados los archivos WMA, es posible que no se reproduzcan en el orden en que los haya numerado o que no se reproduzcan en lo absoluto.

■ CD-R/RW

• Cantidad máxima de pistas y álbumes: 499 pistas y 99 álbumes (incluyendo la carpeta raíz).
• Formatos de disco: ISO9660 nivel 1 y nivel 2 (a excepción de los formatos extendidos).
• Esta unidad no puede reproducir archivos grabados por medio de escritura por paquetes.

- Este aparato puede mostrar el código de caracteres “Windows-1252”.

Solución de problemas

Haga las comprobaciones siguientes antes de solicitar el servicio de reparaciones. Si tiene alguna duda acerca de los puntos de comprobación, o si las soluciones indicadas en la siguiente guía no solucionan el problema, consulte a su concesionario para recibir instrucciones.

Calentamiento de este aparato.

- Este aparato se calienta cuando se usa durante mucho tiempo. Esto no es motivo de alarma.

Para volver a la configuración de fábrica

Cuando ocurran las siguientes situaciones, reinicie la memoria:

• No hay respuesta al presionar los botones.
• Desea limpiar y reiniciar los contenidos de la memoria.
• Funcionamiento con el panel táctil de la unidad:
  ① Toque [MENU] repetidamente para seleccionar "Setup" y luego toque [▶/■].
  ② Toque [MENU] repetidamente para seleccionar "Initialization".
  ③ Toque [◀◀, ▶▶] para seleccionar "Yes" y luego toque [▶/■].
  ④ Toque [|◀◀, ▶▶▶] para seleccionar "Yes" y después toque [▶/■■] otra vez.

- Funcionamiento con el mando a distancia del SU-C700/ST-C700:

① Pulse [CD].
② Pulse [MENU].
③ Presione [▲, ▼] reiteradas veces para seleccionar "Setup" y luego presione [OK].
④ Presione [▲, ▼] reiteradas veces para seleccionar "Initialization" y luego presione [OK].
⑤ Pulse [◀, ▶] para seleccionar "Yes" y a continuación pulse [OK].
⑥ Pulse [◀, ▶] para seleccionar “Yes” y después pulse [OK] otra vez.

General

Se puede oír un zumbido durante la reproducción.

- Hay un cable de alimentación de CA o una luz fluorescente cerca de los cables. Mantenga otros aparatos y cables lejos de los cables de este aparato.

No hay sonido.

• Verifique el volumen del dispositivo conectado (amplificador, etc.).
• Compruebe si los cables a las terminales de entrada y salida están conectados de manera correcta. Si no es así, apague el aparato y reconecte los cables correctamente.
• Inserte los enchufes de los cables hasta el fondo para que queden bien conectados.

Se interrumpe el sonido.

- Según el entorno, el audio puede interrumpirse durante la reproducción. Compruebe las instrucciones de funcionamiento del dispositivo conectado y la conexión del dispositivo.

La reproducción no arranca.

- Puede llevar algún tiempo dependiendo del ambiente o los dispositivos conectados.

La función de control del sistema no funciona.

• Conecte el cable de conexión del sistema a la terminal del sistema [CONTROL2] del SU-C700.
• Conecte el cable digital coaxial a la terminal de entrada de audio digital [COAX2 IN] del SU-C700.

Este aparato se apaga automáticamente.

• ¿Está activada la función de apagado automático? (⇒ 14)
• Si el SU-C700 está conectado a este aparato a través de la función de control del sistema, este aparato podría apagarse automáticamente cuando apague el SU-C700. (⇒ 9, 16)

Disco

La pantalla no es correcta o no comienza la reproducción.

• Asegúrese de que el disco sea compatible con esta unidad. (⇒ 17)
• Hay humedad en la lente. Aguarde por aproximadamente una hora y vuelva a intentarlo.
• No se pueden reproducir discos CD-R y CD-RW sin finalizar.

La reproducción tarda tiempo en comenzar.

- El disco podría tardar un rato en cargar si contiene muchas pistas o carpetas.

Mando a distancia (suministrado con el SU-C700/ST-C700)

El mando a distancia no funciona correctamente.

• Para evitar interferencia, no coloque objetos en frente del sensor de señal. (⇒ 7)
• Cambie el código del mando a distancia si otros productos reaccionan a este mando a distancia. (⇒ 16)
• Si SU-C700/ST-C700 está seleccionado como el equipo que se va a operar, pulse [CD] y después intente de nuevo la operación. (⇒ 8)

Al pulsar [DIMMER] cambia el panel de visualización, la luz y el brillo del indicador de SU-C700/ST-C700.

- EI [DIMMER] funciona para SU-C700/ST-C700 y para este aparato. Apague el dispositivo del que desea mantener el nivel del brillo y pulse [DIMMER].

Mensajes

Los siguientes mensajes o números de servicio pueden aparecer en la pantalla de la unidad.

"Full"

- El número de pistas programadas son más de 25.

"Not Conditional"

- La función que ha intentado usar no está disponible con la configuración actual. Compruebe los pasos y la configuración.

"No Disc"

- Inserte el disco que quiere reproducir (⇒ 11).

"No File"

• Inserte el disco que quiere reproducir (⇒ 11).
• Inserte un disco que contenga archivos MP3/WMA (⇒ 17).

"No Play"

• Se ha insertado un disco CD que no se encuentra en formato CD-DA, MP3 o WMA. No se puede reproducir.
• Examine el contenido. Sólo se pueden reproducir formatos compatibles. (⇒ 17)

"Reading"

- La unidad está verificando la información del CD. Luego de que esta pantalla desaparece, comienza a funcionar.

"Remote □" ("□" significa un número.)

• El mando a distancia y esta unidad están usando diferentes códigos. Cambie el código en el mando a distancia.
• Cuando aparece "Remote Mode 1", mantenga pulsado [OK] y [1] durante más de 4 segundos.
• Cuando aparece "Remote Mode 2", mantenga pulsado [OK] y [2] durante más de 4 segundos.

Especificaciones

GENERAL

Suministro de energía	AC 220 V a 240 V, 50/60 Hz
Consumo de energía	10 W
Consumo de energía en modo de espera	Aprox. 0,5 W
Consumo de energía en modo apagado	Aprox. 0,5 W
Dimensiones (An×Al×Prof)	340 mm×78 mm×295 mm
Masa	Aprox. 5,2 kg
Gama de temperaturas de funcionamiento	De 0 °C a +40 °C
Gama de humedades de funcionamiento	De 35 % a 80 % RH (sin condensación)

■ SECCIÓN TERMINAL

Salida analógica

LINE OUT Clavija

Salida digital

Salida digital óptica Terminal óptica

Salida digital coaxial Clavija

Puerto del sistema

Control de sistema ∅3,5 mm clavija

■ SECCIÓN DE DISCO

Disco reproducible (8 cm o 12 cm)	CD, CD-R/RW (CD-DA, MP3*1, WMA*1)
MP3	MPEG-1 Audio Layer 3*2
WMA	Windows Media Audio9*3
Dispositivo de lectura
Longitud de onda	790 nm
Potencia de láser	CLASE 1
Canal	2 canales (Estéreo)

■ SECCIÓN DE LA SALIDA ANALÓGICA

Canal	2 canales
Nivel de salida
LINE OUT	2,0 Vrms
Respuesta de frecuencia	2 Hz a 20 kHz (-0,5 dB)
THD+N	0,0018 % (1 kHz, 0 dB)
S/N	117 dB (IHF-A)
Rango dinámico	100 dB (IHF-A)

- Las especificaciones se encuentran sujetas a cambio sin previo aviso.

- La masa y las direcciones son aproximadas.

*1 ISO9660 nivel 1, nivel 2, Joliet, Romeo Sesión individual recomendada. Disco finalizado recomendado.
*2 Etiqueta ID3: ver.2(2.2/2.3) y ver.1(1.0/1.1) admitidas
*3 No es compatible con WMA9 Pro/WMA9 Lossless/WMA9 Voice. No es compatible con archivos con gestión de derechos digitales (DRM).
