BEDIENUNGSANLEITUNG SC-PMX5EG PANASONIC

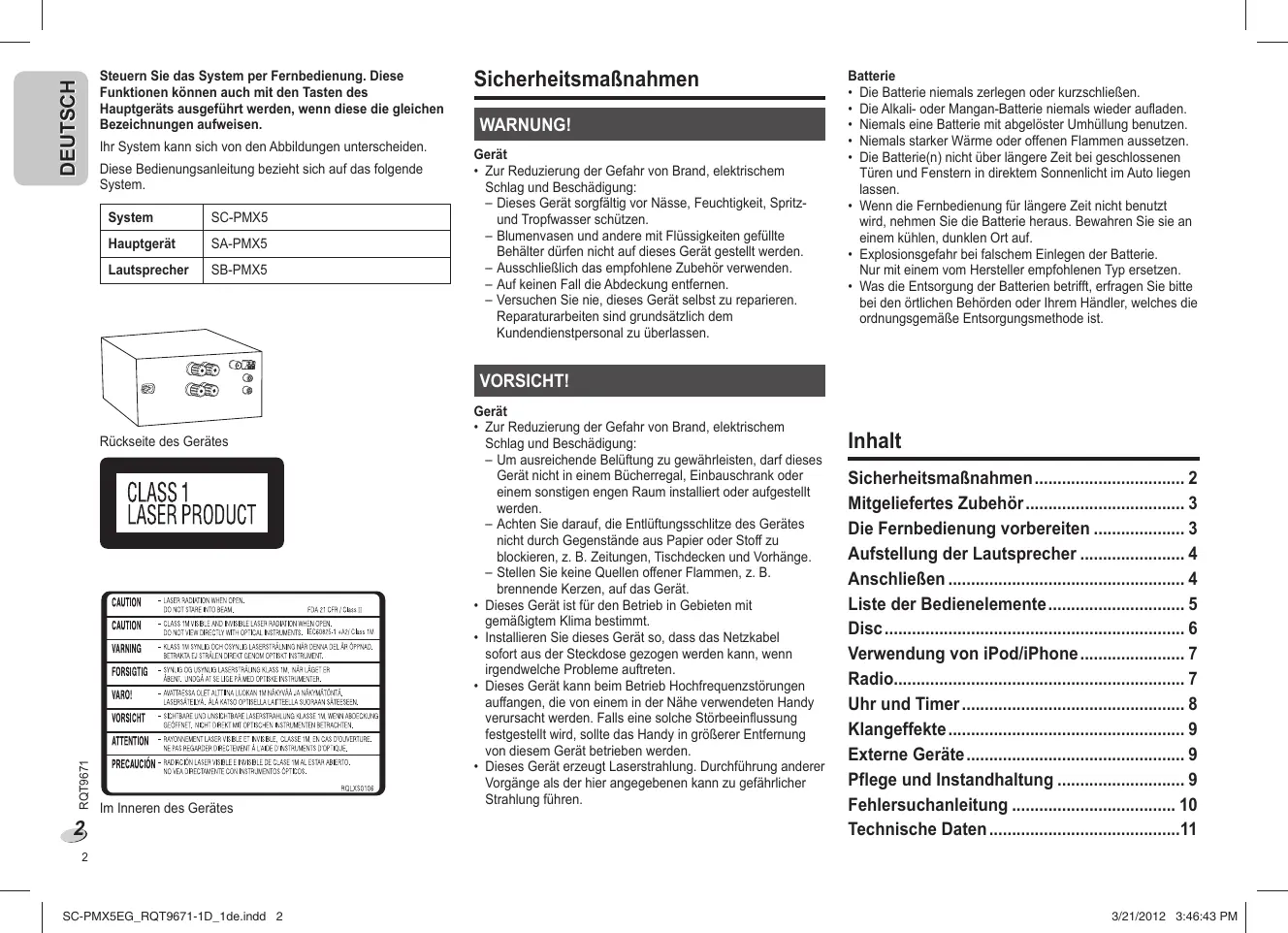

3/21/2012 3:46:42 PM DEUTSCH Steuern Sie das System per Fernbedienung. Diese Funktionen können auch mit den Tasten des Hauptgeräts ausgeführt werden, wenn diese die gleichen Bezeichnungen aufweisen. Ihr System kann sich von den Abbildungen unterscheiden. Diese Bedienungsanleitung bezieht sich auf das folgende System. System SC-PMX5 Hauptgerät SA-PMX5 Lautsprecher SB-PMX5 Sicherheitsmaßnahmen WARNUNG! Gerät

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung: – Dieses Gerät sorgfältig vor Nässe, Feuchtigkeit, Spritzund Tropfwasser schützen. – Blumenvasen und andere mit Flüssigkeiten gefüllte Behälter dürfen nicht auf dieses Gerät gestellt werden. – Ausschließlich das empfohlene Zubehör verwenden. – Auf keinen Fall die Abdeckung entfernen. – Versuchen Sie nie, dieses Gerät selbst zu reparieren. Reparaturarbeiten sind grundsätzlich dem Kundendienstpersonal zu überlassen. Batterie
• Die Batterie niemals zerlegen oder kurzschließen.
• Die Alkali- oder Mangan-Batterie niemals wieder aufladen.
• Niemals eine Batterie mit abgelöster Umhüllung benutzen.
• Niemals starker Wärme oder offenen Flammen aussetzen.
• Die Batterie(n) nicht über längere Zeit bei geschlossenen Türen und Fenstern in direktem Sonnenlicht im Auto liegen lassen.

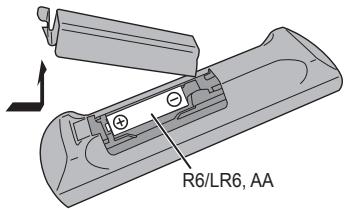

• Wenn die Fernbedienung für längere Zeit nicht benutzt wird, nehmen Sie die Batterie heraus. Bewahren Sie sie an einem kühlen, dunklen Ort auf.
• Explosionsgefahr bei falschem Einlegen der Batterie. Nur mit einem vom Hersteller empfohlenen Typ ersetzen.
• Was die Entsorgung der Batterien betrifft, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist. VORSICHT! RQT9671 Rückseite des Gerätes Im Inneren des Gerätes

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung: – Um ausreichende Belüftung zu gewährleisten, darf dieses Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum installiert oder aufgestellt werden. – Achten Sie darauf, die Entlüftungsschlitze des Gerätes nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z. B. Zeitungen, Tischdecken und Vorhänge. – Stellen Sie keine Quellen offener Flammen, z. B. brennende Kerzen, auf das Gerät.
• Dieses Gerät ist für den Betrieb in Gebieten mit gemäßigtem Klima bestimmt.
• Installieren Sie dieses Gerät so, dass das Netzkabel sofort aus der Steckdose gezogen werden kann, wenn irgendwelche Probleme auftreten.
• Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Nähe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größerer Entfernung von diesem Gerät betrieben werden.
• Dieses Gerät erzeugt Laserstrahlung. Durchführung anderer Vorgänge als der hier angegebenen kann zu gefährlicher Strahlung führen. Inhalt Sicherheitsmaßnahmen ................................. 2 Mitgeliefertes Zubehör ................................... 3 Die Fernbedienung vorbereiten .................... 3 Aufstellung der Lautsprecher ....................... 4 Anschließen .................................................... 4 Liste der Bedienelemente .............................. 5 Disc .................................................................. 6 Verwendung von iPod/iPhone ....................... 7 Radio................................................................ 7 Uhr und Timer ................................................. 8 Klangeffekte .................................................... 9 Externe Geräte ................................................ 9 Pflege und Instandhaltung ............................ 9 Fehlersuchanleitung .................................... 10 Technische Daten ..........................................11

SC-PMX5EG_RQT9671-1D_1de.indd 2 3/21/2012 3:46:43 PM Für geschäftliche Nutzer in der Europäischen Union Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten. [Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union] Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist. Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele): Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde. SC-PMX5EG_RQT9671-1D_1de.indd 3 Mitgeliefertes Zubehör Kontrollieren Sie bitte das mitgelieferte Zubehör. 1 x Netzkabel 1 x Fernbedienung (N2QAYB000640) 1 x FM (UKW)-Zimmerantenne 1 x Batterie für die Fernbedienung 1 x AM (MW)-Rahmenantenne 2 x Lautsprecherkabel „Made for iPod“ und „Made for iPhone“ bedeutet, dass ein elektronisches Zubehör eigens für den iPod oder das iPhone entwickelt und vom Entwickler zertifiziert wurde, um die Leistungsanforderungen von Apple zu erfüllen. Apple haftet nicht für den Betrieb dieses Gerätes oder die Einhaltung der Sicherheitsstandards und der Vorschriften. DEUTSCH Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können. Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden. Die Verschlüsselungstechnologie für MP3-Dateien (MPEG Audio Layer-3) wurde von Fraunhofer IIS und Thomson lizenziert. Bitte beachten Sie, dass die Verwendung dieses Zubehörs zusammen mit einem iPod oder iPhone die drahtlose Leistungsfähigkeit beeinträchtigen kann. iPhone, iPod, iPod classic, iPod nano und iPod touch sind Marken der Apple Inc., die in den USA und weiteren Ländern eingetragen sind. Die Fernbedienung vorbereiten R6/LR6, AA Benutzen Sie eine Alkali- oder Mangan-Batterie. Legen Sie die Batterie so ein, dass die Pole (+ und –) mit den Symbolen in der Fernbedienung übereinstimmen. Richten Sie die Fernbedienung aus einer Entfernung von maximal 7 m auf den Fernbedienungssensor, der durch keine Hindernisse verdeckt sein darf. Sie müssen sich dabei direkt vor dem Gerät befinden. Hinweis: Verbrauchte Batterien sachgerecht entsorgen. RQT9671 Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

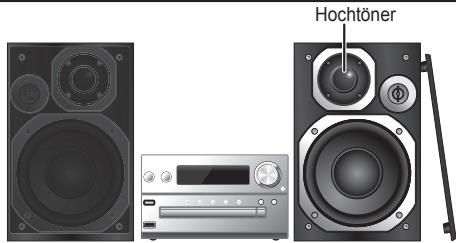

3/21/2012 3:46:43 PM DEUTSCH Aufstellung der Lautsprecher Hochtöner Anschließen Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse vorgenommen wurden.

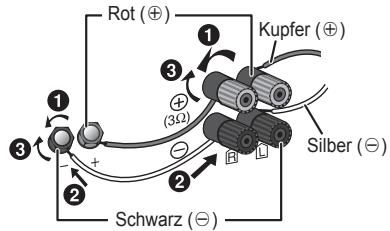

Verbinden Sie die Lautsprecher. Rot (q) RQT9671 Stellen Sie die Lautsprecher so auf, dass sich der Hochtöner auf der Innenseite befindet. Vermeiden Sie eine Berührung der Konuslautsprecher bei abgenommenen Frontgittern, um eine Beschädigung der Lautsprecher zu verhindern. Verwenden Sie ausschließlich die mitgelieferten Lautsprecher. Mit den mitgelieferten Lautsprechern wird die beste Klangqualität dieser Anlage erzielt. Die Verwendung anderer Lautsprecher kann zu Systemschäden führen und die Klangqualität beeinträchtigen. Hinweis:

• Stellen Sie die Lautsprecher in einer Entfernung von mehr als 10 mm vom Hauptgerät auf, um ausreichende Luftzirkulation zu gewährleisten.
• Stellen Sie die Lautsprecher auf eine sichere und ebene Oberfläche.
• Diese Lautsprecher sind nicht mit einer magnetischen Abschirmung ausgestattet. Sie dürfen daher nicht in der Nähe von Fernsehgeräten, PCs oder anderen Geräten, die für magnetische Einstreuungen empfindlich sind, aufgestellt werden.
• Wiedergabe mit hohem Lautstärkepegel über längere Zeiträume hinweg kann zu einer Beschädigung und einer Verkürzung der Lebensdauer des Systems führen.
• Verringern Sie die Lautstärke bei folgenden Bedingungen, um Schäden vorzubeugen: – Bei Wiedergabe von verzerrtem Klang. – Bei der Einstellung des Klangcharakters.

• Verwenden Sie diese Lautsprecher ausschließlich mit dem dafür vorgesehenen System. Anderenfalls kann es zu Schäden am Verstärker und den Lautsprechern kommen und Brandgefahr bestehen. Falls ein Schaden auftritt oder sich die Wiedergabeleistung plötzlich verschlechtert, wenden Sie sich bitte an den Kundendienst.
• Folgen Sie den in dieser Anleitung vorgegebenen Schritten zum Anschließen der Lautsprecher. SC-PMX5EG_RQT9671-1D_1de.indd 4 Kupfer (q) Achten Sie darauf, die Lautsprecherkabel nicht kurzzuschließen oder umzupolen, da dies die Lautsprecher beschädigen kann. Silber (r) Schwarz (r) Zur Netzsteckdose

Verbinden Sie das Netzkabel. Kein Netzkabel eines anderen Gerätes verwenden.

Verbinden Sie die AM (MW)-Rahmenantenne Befestigen Sie die Antenne senkrecht in der Halterung, bis sie einrastet.

Verbinden Sie die FM (UKW)-Zimmerantenne. Befestigen Sie den Antennendraht in der Position, in der die optimale Empfangsqualität erzielt wird. Klebeband Stromsparmodus Im Bereitschaftsmodus verbraucht das System ca. 0,4 W. Bei Nichtverwendung empfehlen wir, das System von der Stromversorgung zu trennen. Einige Einstellungen werden gelöscht, wenn das System von der Stromversorgung getrennt wird. Diese müssen erneut vorgenommen werden. 3/21/2012 3:46:44 PM

I Verwendung von Uhr und Timer Ansicht von oben

DEUTSCH Liste der Bedienelemente J Die Programm-Funktion festlegen K Systemlautstärke einstellen

L Stummschaltung des Systems Drücken Sie die Taste erneut, um die Funktion abzuschalten. „MUTE“ wird ebenfalls abgeschaltet, wenn die Lautstärke verändert oder das Gerät ausgeschaltet wird.

O Optionsauswahl P Automatische Abschaltung des Systems Wenn das System ca. 30 Minuten nicht benutzt wird, wird durch diese Funktion das System (außer im Radiomodus) automatisch abgeschaltet. Um diese Funktion zu löschen, Taste erneut drücken. R Kopfhörerbuchse ( ) A Bereitschafts-/Ein-Schalter [`], [1] Mit diesem Schalter wird das Gerät aus der elektrischen Betriebsbereitschaft heraus eingeschaltet. Auch im Bereitschaftszustand nimmt das Gerät eine geringe Menge Strom auf. B Zifferntasten [1 bis 9, 0, 10] Wählen einer zweistellige Nummer Beispiel: 16: [ 10] → [1] → [6]

• Steckerausführung: Ø 3,5 mm Stereostecker (nicht mitgeliefert)
• Um eine Beeinträchtigung des Gehörsinns auszuschließen, sollten Sie den Kopfhörer nicht über längere Zeit mit hoher Lautstärke verwenden.
• Ein übermäßiger Schalldruckpegel von Ohr- und Kopfhörern kann Gehörverlust verursachen.
• Ein Betrieb in voller Lautstärke über längere Zeit kann das Gehör schädigen. C Einen programmierten Titel löschen S Anzeigebereich D Audioquelle auswählen T USB-Port ( E Einfache Wiedergabesteuerung U Fernbedienungssensor F Klangeffekte auswählen V Disc-Fach G iPod-Menü anzeigen W Öffnen und schließen des Disc-Fachs H Informationen anzeigen Helligkeit der Anzeige einstellen Halten Sie die Taste gedrückt, um diese Funktion zu verwenden. Um diese Funktion zu löschen, Taste erneut gedrückt halten. SC-PMX5EG_RQT9671-1D_1de.indd 5 N Menüeingabe aus dem Radiomenü auswählen Q Dock für iPod/iPhone

M Menüeingabe aus dem Wiedergabemenü auswählen

Drücken Sie [x, OPEN/CLOSE] am Hauptgerät, um das Disc-Fach zu öffnen. Legen Sie eine Disc mit dem Label nach oben ein. Drücken Sie erneut [x, OPEN/CLOSE], um das DiscFach zu schließen. Zum Starten der Wiedergabe drücken Sie [CD] und danach [4/9].

Drücken Sie [PROGRAM] im Stopp-Modus. „PGM“ wird angezeigt. 1-TRACK Einen ausgewählten Titel auf der Disc abspielen. Wählen Sie den Titel mithilfe der Zifferntasten.

Drücken Sie [R, T], um das gewünschte Album auszuwählen.

Drücken Sie [6] und wählen Sie dann den gewünschten Titel unter Anwendung der Zifferntasten.

Drücken Sie [OK]. Wiederholen Sie die Schritte 2 und 4, um weitere Titel zu programmieren.

Drücken Sie [4/9], um mit der Wiedergabe zu beginnen. 1TR 1-ALBUM 1ALBUM Drücken Sie [8]. Pausieren der Wiedergabe Drücken Sie [4/9]. Drücken Sie erneut, um die Wiedergabe fortzusetzen. Ein Album überspringen Drücken Sie [R, T]. Titel überspringen Drücken Sie [2] oder [6] (Hauptgerät: [2/3] oder [5/6]). ON REPEAT Titel durchsuchen Halten Sie [3] oder [5] gedrückt (Hauptgerät: [2/3] oder [5/6]). OFF REPEAT : Titel : Album TAG : ID3-Tags Hinweis:

• Maximale Anzahl von Zeichen, die angezeigt werden können: ungefähr 32
• Dieses System unterstützt ID3-Tags der Versionen 1.0, 1.1 und 2.3.
• Textdaten, die vom System nicht unterstützt werden, werden womöglich anders angezeigt. Wiedergabemenü

RANDOM RND 1-ALBUM RANDOM 1ALBUM RND Einen ausgewählten Album auf der Disc abspielen. Drücken Sie [R, T], um das gewünschte Album auszuwählen. Eine Disc in zufälliger Reihenfolge abspielen. Alle Titel eines ausgewählten Albums in zufälliger Reihenfolge abspielen. Drücken Sie [R, T], um das gewünschte Album auszuwählen. Abbrechen des ProgrammModus Drücken Sie [PROGRAM] im Stopp-Modus. Wiedergabe wiederholen. Programminhalt überprüfen Drücken Sie [2] oder [6], wenn im Stopp-Modus „PGM“ angezeigt wird. Wiedergabewiederholung aufheben. Letzten Titel löschen Drücken Sie [DEL] im Stopp-Modus. Alle programmierten Titel löschen Drücken Sie [8] im Stopp-Modus. „CLR ALL“ wird angezeigt. Drücken Sie innerhalb von 5 Sekunden [8]. REPEAT Verfügbare Informationen anzeigen RQT9671 Zur Wiedergabe sämtlicher Titel. Wiedergabe anhalten Die verfügbaren Informationen erscheinen auf dem Display. Drücken Sie [DISPLAY].

OFF PLAYMODE Hinweis:

• Bei Zufallswiedergabe ist kein Sprung zu Titeln, die bereits abgespielt wurden oder das Drücken von Zifferntasten möglich.
• Wiedergabemodus ist zusammen mit der Option „Programmwiedergabe“ nicht verfügbar.
• Beim Öffnen der Disc-Fach wird die Einstellung „OFF PLAYMODE“ zurückgesetzt. Hinweis zu Disc Programmwiedergabe Mit dieser Funktion können Sie bis zu 24 Titel programmieren.

Drücken Sie [PROGRAM] im Stopp-Modus. „PGM“ wird angezeigt.

Durch Drücken der Zifferntasten kann der gewünschte Titel gewählt werden. Wiederholen Sie diesen Schritt, um weitere Titel zu programmieren.

Drücken Sie [4/9], um mit der Wiedergabe zu beginnen. Drücken Sie [PLAY MENU], um „PLAYMODE“ oder „REPEAT“ auszuwählen. Drücken Sie [Y, U] und danach [OK], um den gewünschten Modus auszuwählen. SC-PMX5EG_RQT9671-1D_1de.indd 6 Hinweis: Der Programmspeicher wird gelöscht, wenn Sie das DiscFach öffnen.

• Dieses System kann CD-R/RW mit Inhalten im CD-DA- oder MP3-Format wiedergeben.
• Einige CD-R/RW können aufgrund der Beschaffenheit der Aufnahme nicht abgespielt werden.
• MP3-Dateien werden als Titel behandelt, während Ordner als Alben angesehen werden.
• Dieses System hat Zugriffsmöglichkeiten auf bis zu: – CD-DA: 99 Titel – MP3: 999 Titel, 255 Alben (einschließlich Hauptordner) und 20 Aufzeichnungssitzungen
• Discs müssen dem Format ISO9660 Stufe 1 oder 2 entsprechen (außer erweiterte Formate).
• Die Aufnahmen werden nicht unbedingt in der Reihenfolge der Aufnahme abgespielt. 3/21/2012 3:46:46 PM

Steckverbinder Um einen kompatiblen Dock-Adapter einzusetzen, durch drücken die Abdeckung öffnen. iPod/iPhone (nicht mitgeliefert) Dock-Adapter (nicht mitgeliefert) Hinweis:

• Je nach Modell muss unter Umständen der iPod/das iPhone entfernt und dann Album, Künstler etc. auf dem iPod/iPhone ausgewählt werden.
• Die Qualität der Wiedergabe kann je nach iPod/iPhoneModell variieren.
• Weitere Informationen zum Betrieb des iPods/iPhones finden Sie im dazugehörigen Benutzerhandbuch. Kompatible iPod/iPhone-Modelle Radio 30 FM (UKW)- und 15 AM (MW)- Sender können voreingestellt werden. Vorbereitung Drücken Sie [RADIO], um „FM“ (UKW) oder „AM“ (MW), auszuwählen. DEUTSCH Verwendung von iPod/iPhone Automatische Voreinstellung Ab Januar 2012 Aktualisieren Sie Ihren iPod/Ihr iPhone auf die neueste Version, bevor Sie dieses System benutzen.

Drücken Sie [RADIO MENU], um „A.PRESET“ auszuwählen. iPod touch 1., 2., 3. und 4. Generation

Drücken Sie [Y, U], um für die Frequenz „LOWEST“ (Niedrigste) oder „CURRENT“ (Aktuelle) zu wählen. iPod nano 2., 3., 4., 5. und 6. Generation

Drücken Sie [OK], um mit der Programmierung zu beginnen. Um die Funktion abzuschalten, [8] drücken. iPod classic iPhone 4S / iPhone 4 / iPhone 3GS / iPhone 3G / iPhone Manuelle Abstimmung und Voreinstellung

Setzen Sie den iPod/das iPhone auf. Vergessen Sie nicht, den iPod/das iPhone aus seiner Hülle zu nehmen. Achten Sie beim Einsetzen Ihres iPods/iPhones auf die genaue Ausrichtung seines Anschlusses. Verwenden Sie einen kompatiblen Dock-Adapter. Wenn kein Dock-Adapter verfügbar ist, verbinden und entfernen Sie den iPod/das iPhone mit Vorsicht. Zum Starten der Wiedergabe drücken Sie [iPod] und danach [4/9]. Pausieren der Wiedergabe Drücken Sie [4/9] oder [8]. Titel überspringen Drücken Sie [2] oder [6] (Hauptgerät: [2/3] oder [5/6]). Aktuellen Titel suchen Halten Sie [3] oder [5] gedrückt (Hauptgerät: [2/3] oder [5/6]). iPod-Menü anzeigen Drücken Sie [iPod MENU]. Element der Wiedergabeliste auswählen Drücken Sie [R, T] und dann [OK]. SC-PMX5EG_RQT9671-1D_1de.indd 7 Ein iPod/iPhone wird automatisch aufgeladen, wenn er/es am System angeschlossen ist (auch wenn sich das System im Bereitschaftsmodus befindet).

• Man kann den Akkuladevorgang auf der iPod/iPhoneAnzeige ablesen.
• Benutzen Sie den iPod/das iPhone nach dem vollständigen Aufladen des Akkus für einen längeren Zeitraum nicht, so trennen Sie ihn/es vom Hauptgerät.
• Der Aufladevorgang endet, sobald der Akku vollständig aufgeladen ist. Der Akku entleert sich mit der Zeit.

Drücken Sie [3] oder [5], um den Sender einzustellen. Zur automatischen Abstimmung halten Sie die Taste gedrückt, bis die Frequenz sich schnell zu ändern beginnt.

Drücken Sie [PROGRAM]. Drücken Sie die Zifferntasten, um einen Speicherplatz zu wählen. Wiederholen die Schritte 1 bis 3, um weitere Sender einzustellen. Der neue Sender ersetzt den Sender mit der gleichen Voreinstellungsnummer. Einen vorprogrammierten Sender auswählen Drücken Sie die Zifferntasten [2] oder [6] (Hauptgerät: [2/3] oder [5/6]), um den vorprogrammierten Sender auszuwählen. RQT9671 Laden des iPods/iPhones

3/21/2012 3:46:47 PM DEUTSCH Verbessern der Klangqualität Wenn „FM“ (UKW) ausgewählt wurde

Drücken Sie [RADIO MENU], um „FM MODE“ auszuwählen.

Drücken Sie [Y, U], um „MONO“ auszuwählen, und danach [OK]. Um die Funktion abzuschalten, wählen Sie „STEREO“. Der „MONO“-Modus wird auch aufgehoben, wenn die Frequenz geändert wird. Um die Einstellung beizubehalten Fahren Sie mit den Schritten 2 und 3 von „Manuelle Abstimmung und Voreinstellung“ fort. Empfang von RDS-Programmen Der Tuner dieses Systems ermöglicht den Empfang von Sendern des Radiodatensystems (RDS) in Gebieten, wo RDS-Programme ausgestrahlt werden. Drücken Sie [DISPLAY].

Sendername PTY Programmtyp FREQ Frequenz Hinweis: Bei ungünstigen Empfangsbedingungen erscheinen u. U. keine RDS-Anzeigen. AM (MW)-Belegung Nur über Hauptgerät In diesem System können AM (MW)-Sender in Schritten von 10 kHz eingestellt werden.

Drücken Sie [RADIO], um „FM“ (UKW) oder „AM“ (MW), auszuwählen.

Halten Sie [RADIO] gedrückt. Uhr und Timer Uhr einstellen Dies ist eine 24-Stunden-Uhr.

Drücken Sie [CLOCK/TIMER], um „CLOCK“ auszuwählen.

Drücken Sie innerhalb von 10 Sekunden auf [R, T], um die Zeit einzustellen.

Drücken Sie [OK]. Wiedergabetimer Sie können die Zeitschaltuhr so einstellen, dass sie sich zu einem bestimmten Zeitpunkt einschaltet, um Sie zu wecken. Vorbereitung Stellen Sie die Uhr ein.

Drücken Sie [CLOCK/TIMER], um „#PLAY“ auszuwählen.

Drücken Sie innerhalb von 8 Sekunden auf [R, T], um die Startzeit einzustellen. Drücken Sie [CLOCK/TIMER], um die Uhr ein paar Sekunden lang anzuzeigen.

Drücken Sie [OK]. Hinweis: Achten Sie darauf, die Uhr in regelmäßigen Abständen zu stellen. So aktivieren Sie den Timer Einschlaftimer Der Einschlaftimer schaltet das System nach der festgelegten Zeit ab. Drücken Sie [SLEEP], um die Zeit auszuwählen (in Minuten). Um die Funktion abzuschalten, wählen Sie „OFF“.

30MIN → 60MIN → 90MIN → 120MIN → OFF

So zeigen Sie die verbleibende Zeit an Drücken Sie [SLEEP]. Hinweis:

• Einschlaf- und Wiedergabetimer können gemeinsam verwendet werden.
• Der Einschlaftimer hat grundsätzlich Vorrang. Stellen Sie sicher, dass sich die Timer-Einstellungen nicht überschneiden. Wiederholen Sie die Schritte 2 und 3, um die Endzeit einzustellen.

Bereiten Sie die gewünschte Audioquelle vor und stellen Sie die Lautstärke ein.

Drücken Sie [#, PLAY]. “#PLAY” wird angezeigt. Um die Funktion abzuschalten, drücken Sie [#, PLAY] erneut. Die Timerfunktionen werden nur aktiviert, wenn das System ausgeschaltet ist. Einstellungen überprüfen Drücken Sie [CLOCK/TIMER], um „#PLAY“ auszuwählen. Hinweis:

• Der Timer beginnt mit einer niedrigen Lautstärke und wird sich nach und nach bis zum voreingestellten Pegel erhöhen.
• Der Timer wird täglich zur eingestellten Zeit aktiviert, wenn er eingeschaltet ist.
• Wenn Sie das System bei aktiviertem Timer aus- und wieder einschalten, stoppt der Timer nicht bei der Endzeit. RQT9671 Nach einigen Sekunden wird auf dem Display die aktuelle Mindestfrequenz angezeigt. Wenn sich die Mindestfrequenz ändert, die Taste loslassen.
• Wiederholen Sie die Schritte oben, um zur ursprünglichen Einstellung zurückzukehren. 8 • Nach Änderung der Einstellung werden voreingestellte Frequenzen gelöscht.

Drücken Sie [SOUND], um einen Klangeffekt auszuwählen.

Drücken Sie [Y, U] um die gewünschte Einstellung auszuwählen. BASS USB Sie können ein USB-Gerät anschließen und darauf befindliche MP3-Titel abspielen. Verwenden Sie keine USB-Verlängerungskabel. USB-Geräte, die über ein Kabel angeschlossen sind, werden von diesem System nicht erkannt.

Schließen Sie das USB-Gerät an den USBAnschluss an.

Um die Wiedergabe zu starten, drücken Sie [EXT-IN] um „USB“ zu wählen und danach drücken Sie [4/9]. -4 bis +4 TREBLE SURROUND „ON SURROUND“ oder „OFF SURROUND“ Nur über Hauptgerät Drehen Sie [BASS] oder [TREBLE], um den Klang zu regeln. Voreingestellter EQ (Preset EQ) Drücken Sie [PRESET EQ], um eine gewünschte Einstellung auszuwählen. HEAVY Sorgt für kraftvollen Rock SOFT Für Hintergrundmusik CLEAR Hebt höhere Frequenzen hervor VOCAL Ermöglicht glanzvolleren Gesang FLAT Deaktiviert den Klangeffekt D.BASS Diese Funktion bietet Ihnen eine kraftvolle Basswiedergabe. Drücken Sie [D.BASS] um „ON D.BASS“ oder „OFF D.BASS“ auszuwählen. Verwendung des AUX-Eingangs Sie können einen Videorekorder, DVD-Player usw. anschließen und Ihr Audio über dieses System laufen lassen. Vorbereitung

• Ziehen Sie das Netzkabel.
• Schalten Sie alle Geräte aus und lesen Sie die entsprechenden Bedienungsanleitungen. DVD-Player (nicht mitgeliefert) Rückseite dieses Hauptgerätes Wiedergabe Drücken Sie [8]. anhalten „RESUME“ wird angezeigt. Drücken Sie [4/9], um am Anfang des Titels die Wiedergabe fortzusetzen. ODER Drücken Sie zweimal [8], um die Wiedergabe zu stoppen. Für weitere Funktionen siehe „Disc“. Kompatible USB-Geräte, die als Massenspeicher definiert sind:
• USB-Geräte, die nur „Bulk only“-Transfer unterstützen.
• USB-Geräte, die USB 2.0 bei voller Geschwindigkeit unterstützen. Hinweis:
• Dateien werden als Titel behandelt, während Ordner als Alben angesehen werden.
• Die Titel müssen die Erweiterung „.mp3“ oder „.MP3“ besitzen.
• Dieses System hat Zugriffsmöglichkeiten auf bis zu: – 255 Alben (einschließlich Hauptordner) – 2500 Titel – 999 Titel in einem Album
• CBI (in Englisch, Control/Bulk/Interrupt) wird nicht unterstützt.
• Das NTFS-Dateisystem wird nicht unterstützt (nur das FAT 12/16/32 Dateisystem).
• Je nach Sektorgröße ist es möglich, dass einige Dateien nicht funktionieren. DEUTSCH Externe Geräte Audiokabel (nicht mitgeliefert)

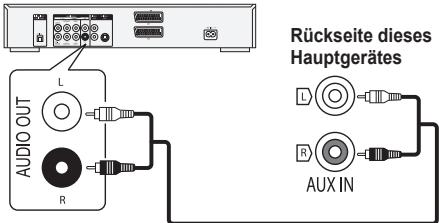

Schließen Sie die externen Geräte an. Drücken Sie [EXT-IN], um „AUX“ auszuwählen. Schalten Sie die externen Geräte ein. Hinweis:

• Zusatzgeräte und Kabel sind separat erhältlich.
• Wenn Sie andere als die beschriebenen Geräte anschließen möchten, fragen Sie Ihren Audio-Fachhändler.
• Wenn Sie einen Adapter verwenden kann es zu Klangverzerrungen kommen. Pflege und Instandhaltung Entfernen Sie Schmutzflecken mit einem weichen, trockenen Tuch.
• Verwenden Sie zum Reinigen dieser Anlage auf keinen Fall Alkohol, Farbverdünner oder Benzin.
• Vor Gebrauch eines chemisch behandelten Reinigungstuchs lesen Sie bitte die dem Tuch beiliegende Gebrauchsanweisung. RQT9671 Klangeffekte

SC-PMX5EG_RQT9671-1D_1de.indd 9 3/21/2012 3:46:48 PM DEUTSCH Fehlersuchanleitung Führen Sie die folgenden Kontrollen durch, bevor Sie den Kundendienst anrufen. Falls Sie Fragen zu den Prüfpunkten haben oder sich eine Störung anhand der angegebenen Abhilfemaßnahmen nicht beseitigen lässt, nehmen Sie bitte Kontakt mit Ihrem Fachhändler auf. Allgemeine Störungen Die Fernbedienung funktioniert nicht.

• Überprüfen Sie, ob die Batterie korrekt eingesetzt ist. Verzerrter bzw. kein Ton.
• Die Systemlautstärke einstellen.
• Schalten Sie das System aus, stellen Sie die Ursache fest und beheben Sie sie. Schalten Sie das System dann wieder ein. Ursache können eine Überlastung der Lautsprecher durch übermäßige Lautstärke oder Strom und der Gebrauch des Systems in heißer Umgebung sein. Während der Wiedergabe ist ein Brummton zu hören.
• Das System befindet sich in der Nähe von Netzkabeln oder Leuchtstofflampen. Halten Sie andere Geräte und Kabel von den Kabeln dieses Systems fern. Disc Die Anzeige des Displays funktioniert nicht richtig. Wiedergabe startet nicht.
• Sie haben die Disc nicht richtig eingelegt. Legen Sie sie richtig ein.
• Die Disc ist verschmutzt. Reinigen Sie die Disc.
• Wechseln Sie die Disc aus, falls sie zerkratzt, verwellt oder nicht normgerecht ist.
• Kondenswasser hat sich gebildet. Warten Sie 1 bis 2 Stunden, bis das System wieder trocken ist. RQT9671 Radio Es sind Klopfgeräusche zu hören.
• Schalten Sie das Fernsehgerät aus oder stellen Sie das System weiter entfernt von Fernsehgeräten auf. Beim AM (MW)-Empfang wird ein tieffrequentes Brummgeräusch gehört.
• Halten Sie den Antennendraht von anderen Kabeln fern.

SC-PMX5EG_RQT9671-1D_1de.indd 10 iPod/iPhone Sie können den iPod/das iPhone nicht einschalten.

• Überprüfen Sie, ob der Akku des iPods/iPhones noch genügend aufgeladen ist.
• Schalten Sie den iPod/das iPhone und das System aus, bevor Sie den iPod/das iPhone anschließen. Schließen Sie den iPod/das iPhone an und versuchen Sie es erneut. Kein Ton.
• Schalten Sie den iPod/das iPhone aus und entfernen Sie ihn/es von diesem System. Schließen Sie den iPod/das iPhone am System an und schalten Sie dieses ein und starten dann die Wiedergabe erneut. iPod/iPhone laden nicht.
• Überprüfen Sie den Anschluss. USB Das USB-Gerät bzw. dessen Inhalt wird nicht erkannt.
• Das Format oder der Inhalt des USB-Geräts ist mit dem System nicht kompatibel.
• USB-Geräte mit einer Speicherkapazität von mehr als 32 GB funktionieren unter Umständen manchmal nicht. Langsamer Betrieb des USB-Geräts.
• Große Dateien oder USB-Geräte mit einer hohen Speicherkapazität werden langsamer gelesen. Die verstrichene Spielzeit auf der Anzeige unterscheidet sich von der tatsächlichen Abspielzeit.
• Speichern Sie die Daten auf einem anderen USB-Gerät oder sichern Sie die Daten und formatieren Sie das USB-Gerät neu. Anzeigen auf dem Hauptgerät

• Diese Anzeige erscheint beim erstmaligen Anschließen des Netzkabels sowie nach Auftreten eines Stromausfalls. Stellen Sie die Uhr ein. „ADJUST CLOCK“
• Die Uhr ist nicht eingestellt. Stellen Sie die Uhr entsprechend ein. „ADJUST TIMER“
• Der Wiedergabetimer ist nicht eingestellt. Stellen Sie den Wiedergabetimer entsprechend ein. „AUTO OFF“
• Das Gerät wurde für ca. 30 Minuten nicht verwendet und schaltet sich in einer Minute aus. Drücken Sie eine beliebige Taste, um die Funktion abzubrechen. „CHECKING CONNECTION“
• Das Gerät prüft den angeschlossenen iPod bzw. das angeschlossene iPhone. Wenn diese Anzeige weiterhin eingeblendet wird, stellen Sie sicher, dass der iPod bzw. das iPhone ordnungsgemäß eingesetzt wurde, und versuchen Sie es erneut. „ERROR“
• Es wurde ein Fehler in der Bedienung vorgenommen. Bitte lesen Sie die Bedienungsanleitung und versuchen Sie es nochmals. „F61“ oder „F76“
• Es gibt ein Problem mit der Stromversorgung. „IPOD OVER CURRENT ERROR“ oder

„USB OVER CURRENT ERROR“

• Der iPod/das iPhone oder das USB-Gerät bekommt zu viel Strom. Entfernen Sie den iPod/das iPhone oder das USB-Gerät. Schalten Sie das System aus und wieder ein. „NODEVICE“
• iPod/iPhone oder USB-Gerät sind nicht angeschlossen. Überprüfen Sie den Anschluss. „NO DISC“
• Sie haben keine Disc eingelegt oder eine Disc eingelegt, die das System nicht wiedergeben kann. „NO PLAY“
• Prüfen Sie den Inhalt. Sie können nur unterstützte Formate wiedergeben.
• Wenn mehr als 255 Alben oder Ordner (Audio oder Daten) gespeichert sind, werden einige MP3-Dateien in diesen Alben möglicherweise nicht gelesen oder wiedergegeben. Verschieben Sie diese Musikalben auf ein anderes USBGerät. Oder formatieren Sie das USB-Gerät neu und speichern Sie diese Alben vor den anderen Datenordnern.
• Nicht unterstütztes MP3-Format. Dieser Titel wird übersprungen, und die Wiedergabe wird mit dem nächsten Titel fortgesetzt. „NOT SUPPORTED“
• Sie haben einen iPod/ein iPhone angeschlossen, der/das nicht abgespielt werden kann.
• Schalten Sie den iPod/das iPhone und das System aus, bevor Sie den iPod/das iPhone anschließen. Schließen Sie den iPod/das iPhone an und versuchen Sie es erneut. 3/21/2012 3:46:48 PM „–VBR–“
• Bei Titeln mit variabler Bitrate (VBR) kann die Restspielzeit nicht angezeigt werden. Speicher zurücksetzen (Initialisierung) Setzen Sie den Speic her in folgenden Fällen zurück:
• Das Gerät reagiert beim Drücken der Knöpfe nicht.
• Sie möchten den gesamten Speicherinhalt löschen und zurücksetzen.

Ziehen Sie das Netzkabel. Warten Sie 3 Minuten, bevor Sie mit Punkt 2 fortfahren. Halten Sie den Schalter [1] am Hauptgerät gedrückt und schließen Sie das Netzkabel erneut an. Halten Sie den Schalter weiter gedrückt (etwa 10 Sekunden lang), bis „– – – – – – – –“ angezeigt wird. [1] Schalter freigeben. Alle Einstellungen werden auf die werkseitigen Voreinstellungen zurückgesetzt. Sämtliche gespeicherte Eingaben müssen neu festgelegt werden. Code der Fernbedienung Wenn andere Geräte von Panasonic mit der Fernbedienung dieses Systems aktiviert werden, müssen Sie den Code der System-Fernbedienung ändern. So setzen Sie den Code auf „REMOTE 2“

Halten Sie am Hauptgerät [CD] und auf der Fernbedienung [2] gedrückt, bis „REMOTE 2“ angezeigt wird. Halten Sie [OK] und [2] mindestens 4 Sekunden lang. So setzen Sie den Code auf „REMOTE 1“

Halten Sie am Hauptgerät [CD] und auf der Fernbedienung [1] gedrückt, bis „REMOTE 1“ angezeigt wird. Halten Sie [OK] und [1] mindestens 4 Sekunden lang. SC-PMX5EG_RQT9671-1D_1de.indd 11 Verstärkerteil Effektive Ausgangsleistung im Stereo-Modus Frontkanal (beide Kanäle angesteuert) 60 W pro Kanal (an 3 ), 1 kHz, 10 % THD Gesamte effektive Ausgangsleistung im Stereo-Modus 120 W Tunerteil Anzahl der speicherbaren Festsender 30 FM (UKW)-Sender 15 AM (MW)-Sender Frequenzmodulation (FM (UKW)) Frequenzbereich 87,50 MHz bis 108,00 MHz (50 kHz-Raster) Antennenklemmen 75 (unsymmetrisch) Amplitudenmodulation (AM (MW)) Frequenzbereich 522 kHz bis 1629 kHz (9 kHz-Raster) 520 kHz bis 1630 kHz (10 kHz-Raster) Anschlussteil USB-Port USB-Standard USB 2.0 volle Geschwindigkeit Speichermedium Formatunterstützung MP3 (*.mp3) Dateisystem des USB-Geräts

Leistung des USB-Ports 500 mA (max) iPod-Anschluss DC-Ausgang 5 V, 1,0 A MAX Kopfhörerbuchse Anschluss Stereo, 3,5 mm-Buchse AUX Eingang (Rückseite) Buchse Discteil Geeignete Discs (Durchmesser 8 cm oder 12 cm) CD, CD-R/RW (CD-DA, MP3 ) Aufnehmer Wellenlänge 790 nm (CD) Laserleistung CLASS 1 Audioausgabe (Disc) Anzahl der Kanäle 2 Kanäle (FL, FR) FL = Vorderer linker Kanal FR = Vorderer rechter Kanal MPEG-1 Layer 3, MPEG-2 Layer 3 DEUTSCH „READING“

• Das Gerät prüft die Informationen der Disc und des USB-Geräts. Nachdem diese Anzeige verschwunden ist, nehmen Sie das Gerät in Betrieb. Technische Daten Lautsprecherbox Bauart Lautsprechereinheit(en) Tieftöner Hochtöner Super-Hochtöner Impedanz Ausgangsschalldruckpegel Frequenzbereich Abmessungen (B x H x T) Masse 3-Weg-, 3-Lautsprechersystem (Bassreflex-Ausführung) 14 cm Konustyp 1,9 cm Soft Dome-Typ 1,5 cm Piezotyp 81 dB/W (1 m) 41 Hz bis 43 kHz (–16 dB) 48 Hz bis 36 kHz (–10 dB) 161 mm x 238 mm x 262 mm 2,6 kg Allgemeine Daten Stromversorgung 220 bis 240 V Wechselstrom, 50 Hz Leistungsaufnahme 40 W Abmessungen (B x H x T) 210 mm x 120 mm x 266 mm Masse 3 kg Betriebstemperaturbereich 0 °C bis +40 °C Betriebsluftfeuchtigkeitsbereich 35 % bis 80 % rel. Feuchte (ohne Kondensatbildung) Leistungsaufnahme im Bereitschaftszustand 0,4 W (ca.) Hinweis:
• Änderungen der technischen Daten sind jederzeit vorbehalten. Die angegebenen Masse- und Abmessungsdaten sind ungefähre Werte.
• Der Gesamtklirrfaktor wurde mit einem Digitalspektrometer gemessen. RQT9671 „PGM FULL“
• Die Anzahl der programmierten Titel ist mehr als 24.
