BEDIENUNGSANLEITUNG SC-PM38 PANASONIC

Sehr geehrter Kunde,

wir möchten Ihnen dafür danken, dass Sie sich für dieses Gerät entschieden haben.

Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen, Inbetriebnehmen oder Einstellen dieses Gerätes vollständig durch.

Heben Sie diese Anleitung auf, um sie später zum Nachschlagen griffbereit zu haben.

Caro cliente

Diese Bedienungsanleitung bezieht sich auf die folgenden Bausteine.

Die Bedienvorgänge in diesem Handbuch beziehen sich auf die Fernbedienung. Sie können jedoch die Bedienschritte auch am Hauptgerät vornehmen, falls die Bedienelemente identisch sind. Ihr Gerät kann von der Abbildung abweichen.

Kontrollieren Sie bitte das mitgelieferte Zubehör.

□ 2 x Batterien für die Fernbedienung

2 x Pile del telecomando

□ 1 x MW-Rahmenantenne

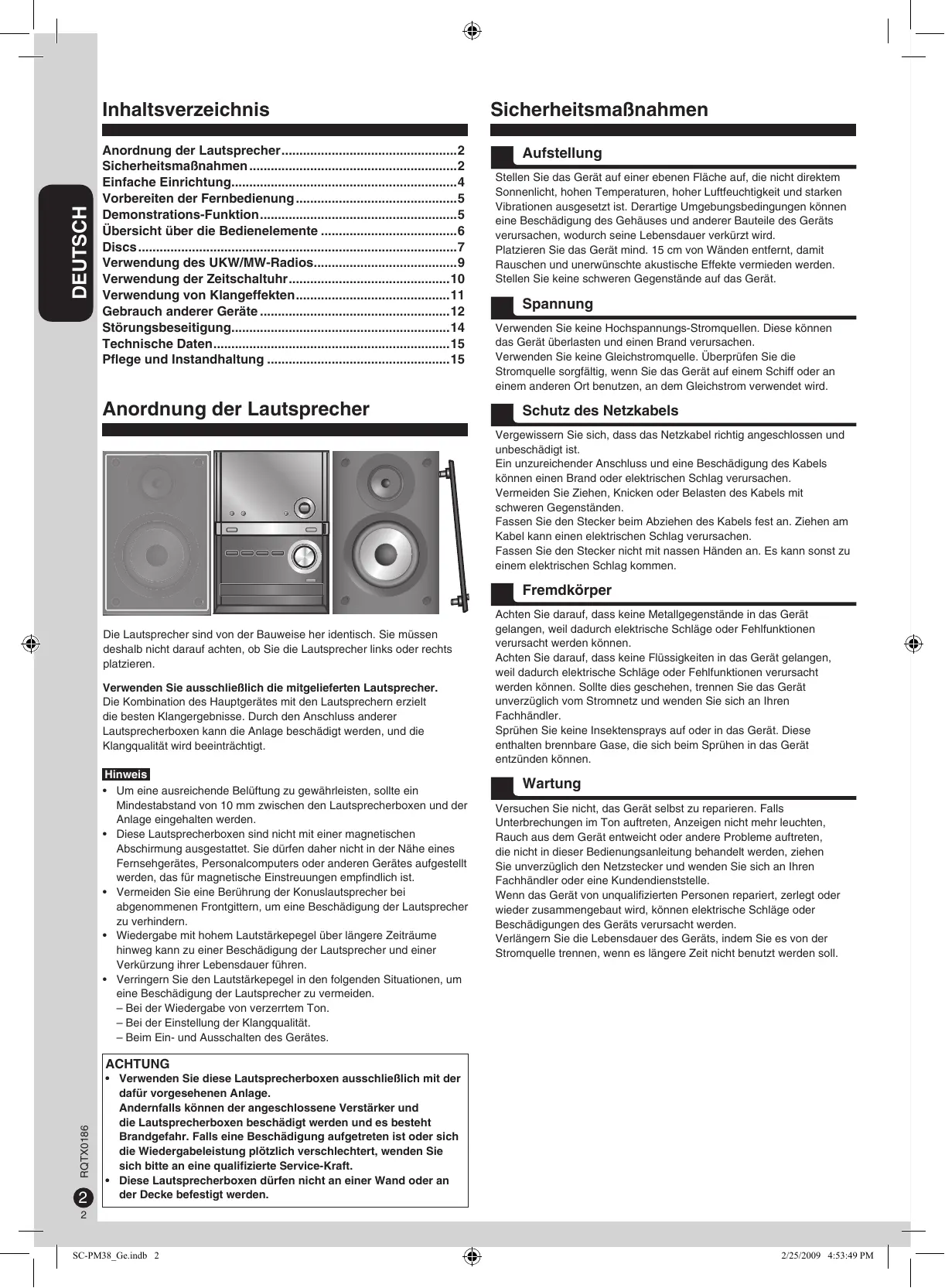

Anordnung der Lautsprecher....2

Sicherheitsmaßnahmen 2

Einfache Einrichtung......4

Vorbereiten der Fernbedienung....5

Demonstrations-Funktion....5

Übersicht über die Bedienelemente 6

Discs....7

Verwendung des UKW/MW-Radios....9

Verwendung der Zeitschaltuhr....10

Verwendung von Klangeffekten....11

Gebrauch anderer Geräte 12

Störungsbeseitigung....14

Technische Daten....15

Pflege und Instandhaltung ....15

Anordnung der Lautsprecher

Die Lautsprecher sind von der Bauweise her identisch. Sie müssen deshalb nicht darauf achten, ob Sie die Lautsprecher links oder rechts platzieren.

Verwenden Sie ausschließlich die mitgelieferten Lautsprecher.

Die Kombination des Hauptgerätes mit den Lautsprechern erzielt die besten Klangergebnisse. Durch den Anschluss anderer Lautsprecherboxen kann die Anlage beschädigt werden, und die Klangqualität wird beeinträchtigt.

Hinweis

• Um eine ausreichende Belüftung zu gewährleisten, sollte ein Mindestabstand von 10 mm zwischen den Lautsprecherboxen und der Anlage eingehalten werden.
• Diese Lautsprecherboxen sind nicht mit einer magnetischen Abschirmung ausgestattet. Sie dürfen daher nicht in der Nähe eines Fernsehgerätes, Personalcomputers oder anderen Gerätes aufgestellt werden, das für magnetische Einstreuungen empfindlich ist.
• Vermeiden Sie eine Berührung der Konuslautsprecher bei abgenommenen Frontgittern, um eine Beschädigung der Lautsprecher zu verhindern.
• Wiedergabe mit hohem Lautstärkepegel über längere Zeiträume hinweg kann zu einer Beschädigung der Lautsprecher und einer Verkürzung ihrer Lebensdauer führen.
• Verringern Sie den Lautstärkepegel in den folgenden Situationen, um eine Beschädigung der Lautsprecher zu vermeiden.
  – Bei der Wiedergabe von verzerrtem Ton.
  – Bei der Einstellung der Klangqualität.
  – Beim Ein- und Ausschalten des Gerätes.

ACHTUNG

• Verwenden Sie diese Lautsprecherboxen ausschließlich mit der dafür vorgesehenen Anlage.
  Andernfalls können der angeschlossene Verstärker und die Lautsprecherboxen beschädigt werden und es besteht Brandgefahr. Falls eine Beschädigung aufgetreten ist oder sich die Wiedergabeleistung plötzlich verschlechtert, wenden Sie sich bitte an eine qualifizierte Service-Kraft.
• Diese Lautsprecherboxen dürfen nicht an einer Wand oder an der Decke befestigt werden.

Sicherheitsmaßnahmen

Aufstellung

Stellen Sie das Gerät auf einer ebenen Fläche auf, die nicht direktem Sonnenlicht, hohen Temperaturen, hoher Luftfeuchtigkeit und starken Vibrationen ausgesetzt ist. Derartige Umgebungsbedingungen können eine Beschädigung des Gehäuses und anderer Bauteile des Geräts verursachen, wodurch seine Lebensdauer verkürzt wird. Platzieren Sie das Gerät mind. 15 cm von Wänden entfernt, damit Rauschen und unerwünschte akustische Effekte vermieden werden. Stellen Sie keine schweren Gegenstände auf das Gerät.

Spannung

Verwenden Sie keine Hochspannungs-Stromquellen. Diese können das Gerät überlasten und einen Brand verursachen.

Verwenden Sie keine Gleichstromquelle. Überprüfen Sie die Stromquelle sorgfältig, wenn Sie das Gerät auf einem Schiff oder an einem anderen Ort benutzen, an dem Gleichstrom verwendet wird.

Schutz des Netzkabels

Vergewissern Sie sich, dass das Netzkabel richtig angeschlossen und unbeschädigt ist.

Ein unzureichender Anschluss und eine Beschädigung des Kabels können einen Brand oder elektrischen Schlag verursachen.

Vermeiden Sie Ziehen, Knicken oder Belasten des Kabels mit schweren Gegenständen.

Fassen Sie den Stecker beim Abziehen des Kabels fest an. Ziehen am Kabel kann einen elektrischen Schlag verursachen.

Fassen Sie den Stecker nicht mit nassen Händen an. Es kann sonst zu einem elektrischen Schlag kommen.

Fremdkörper

Achten Sie darauf, dass keine Metallgegenstände in das Gerät gelangen, weil dadurch elektrische Schläge oder Fehlfunktionen verursacht werden können.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen, weil dadurch elektrische Schläge oder Fehlfunktionen verursacht werden können. Sollte dies geschehen, trennen Sie das Gerät unverzüglich vom Stromnetz und wenden Sie sich an Ihren Fachhändler.

Sprühen Sie keine Insektensprays auf oder in das Gerät. Diese enthalten brennbare Gase, die sich beim Sprühen in das Gerät entzünden können.

Wartung

Versuchen Sie nicht, das Gerät selbst zu reparieren. Falls Unterbrechungen im Ton auftreten, Anzeigen nicht mehr leuchten, Rauch aus dem Gerät entweicht oder andere Probleme auftreten, die nicht in dieser Bedienungsanleitung behandelt werden, ziehen Sie unverzüglich den Netzstecker und wenden Sie sich an Ihren Fachhändler oder eine Kundendienststelle.

Wenn das Gerät von unqualifizierten Personen repariert, zerlegt oder wieder zusammengebaut wird, können elektrische Schläge oder Beschädigungen des Geräts verursacht werden.

Verlängern Sie die Lebensdauer des Geräts, indem Sie es von der Stromquelle trennen, wenn es längere Zeit nicht benutzt werden soll.

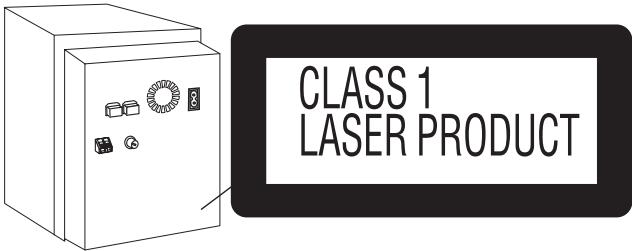

WARNUNG!

DIESES PRODUKT ERZEUGT LASERSTRAHLUNG. DURCHFÜHRUNG ANDERER VORGÄNGE ALS DER HIER ANGEGEBENEN KANN ZU GEFÄHRLICHER STRAHLUNG FÜHREN.

REPARATUREN DÜRFEN NUR VON QUALIFIZIERTEM FACHPERSONAL DURCHGEFÜHRT WERDEN.

WARNUNG!

- UM AUSREICHENDE BELÜFTUNG ZU GEWÄHRLEISTEN, DARF DIESES GERÄT NICHT IN EINEM BÜCHERREGAL, EINBAUSCHRANK ODER EINEM SONSTIGEN ENGEN RAUM INSTALLIERT ODER AUFGESTELLT WERDEN. SORGEN SIE DAFÜR, DASS DER BELÜFTUNGSZUSTAND NICHT DURCH VORHÄNGE ODER ANDERE MATERIALIEN BEHINDERT WIRD, UM STROMSCHLAG- ODER FEUERGEFAHR DURCH ÜBERHITZUNG ZU VERMEIDEN.

• ACHTEN SIE DARAUF, DIE ENTLÜFTUNGSSCHLITZE DES GERÄTES NICHT DURCH GEGENSTÄNDE AUS PAPIER ODER STOFF ZU BLOCKIEREN, Z.B. ZEITUNGEN, TISCHDECKEN UND VORHÄNGE.
• STELLEN SIE KEINE QUELLEN OFFENER FLAMMEN, Z.B. BRENNENDE KERZEN, AUF DAS GERÄT.
• BEACHTEN SIE BEI DER ENTSORGUNG VERBRAUCHTER BATTERIEN DIE EINSCHLÄGIGEN UMWELTSCHUTZBESTIMMUNGEN.

WARNUNG:

ZUR REDUZIERUNG DER GEFAHR VON BRAND, ELEKTRISCHEM SCHLAG UND BESCHÄDIGUNG:

• DIESES GERÄT SORGFÄLTIG VOR NÄSSE, FEUCHTIGKEIT, SPRITZ- UND TROPFWASSER ZU SCHÜTZEN; BLUMENVASEN UND ANDERE MIT FLÜSSIGKEITEN GEFÜLLTE BEHÄLTER DÜRFEN NICHT AUF DIESES GERÄT GESTELLT WERDEN.
• AUSSCHLIESSLICH DAS EMPFOHLENE ZUBEHÖR VERWENDEN.
• AUF KEINEN FALL DIE ABDECKUNG (ODER RÜCKWAND) ABSCHRAUBEN; IM GERÄTEINNEREN BEFINDEN SICH KEINE TEILE; DIE VOM BENUTZER GEWARTET WERDEN KÖNNEN. REPARATURARBEITEN SIND GRUNDSÄTZLICH DEM KUNDENDIENSTPERSONAL ZU ÜBERLASSEN.

DIESES GERÄT IST FÜR DEN BETRIEB IN LÄNDERN MIT GEMÄSSIGTEM KLIMA BESTIMMT.

Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Nähe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größerer Entfernung von diesem Gerät betrieben werden.

Das Gerät sollte in der Nähe einer Netzsteckdose so aufgestellt werden, dass im Störungsfall jederzeit ein unbehinderter Zugang zum Netzstecker gewährleistet ist. Ein unbehinderter Zugang zum Netzstecker muss stets gewährleistet sein.

Um dieses Gerät vollständig vom Netz zu trennen, den Netzstecker aus der Netzsteckdose ziehen.

Im Inneren des Gerätes

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorg ungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Herstellen der Anschlüsse

Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse hergestellt wurden.

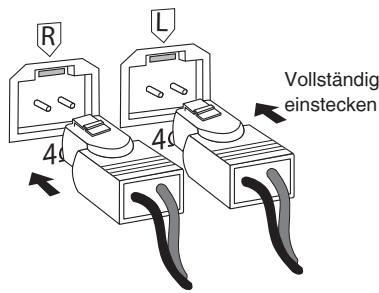

Anschließen der Lautsprecherkabel.

R L 4Ω 4Ω Vollständig einstecken

Anschließen der UKW-Zimmerantenne.

Klebeband UKW Zimmerantenne FM ANT 75 Ω

Befestigen Sie die Antenne an einer Wand oder Säule, wo es möglichst wenige Empfangsstörungen gibt.

AC IN Zur Wandsteckdose

Anschließen der MW-Rahmenantenne.

Stellen Sie die Rahmenantenne auf ihre Halterung. Halten Sie das Antennenkabel von anderen Drähten und Kabeln fern.

Anschließen des Netzkabels.

Das mitgelieferte Netzkabel ist ausschließlich für den Gebrauch mit dieser Anlage bestimmt. Verwenden Sie dieses Netzkabel auf keinen Fall für andere Geräte. Verwenden Sie kein Netzkabel von anderen Geräten mit diesem.

Anschließen des Steckverbinders an den Netzeingang

Netzeingangsbuchse Steckverbinder Ca. 6mm

Auch nach einwandfreiem Anschluss des Netzkabelsteckers kann es je nach Ausführung des Netzeingangs am Gerät vorkommen, dass der vordere Teil des Steckverbinders geringfügig aus dem Netzeingang hervorsteht. Die einwandfreie Gerätefunktion wird dadurch jedoch nicht beeinträchtigt.

Optionale Antennenanschlüsse

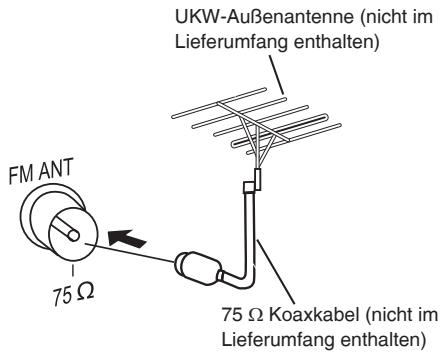

UKW-Außenantenne

UKW-Außenantenne (nicht im Lieferumfang enthalten) FM ANT 75 Ω 75 Ω Koaxkabel (nicht im Lieferumfang enthalten)

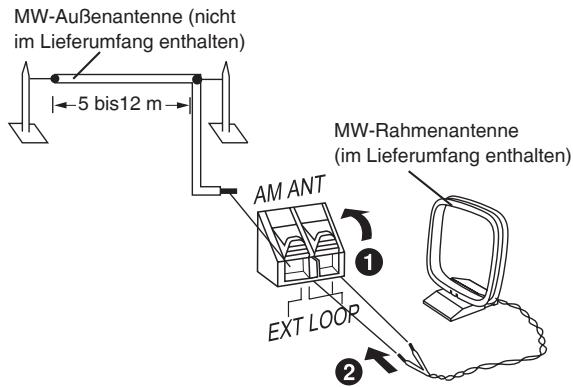

MW-Außenantenne

MW-Außenantenne (nicht im Lieferumfang enthalten) 5 bis12 m AM ANT EXT LOOP MW-Rahmenantenne (im Lieferumfang enthalten)

• Verwenden Sie Außenantennen niemals bei Gewitter.
• Sie können die UKW-Außenantenne anschließen, um einen besseren Empfang zu erhalten. Bei Fragen zur Installation wenden Sie sich an Ihren Fachhändler.
• Trennen Sie die UKW-Zimmerantenne bei Verwendung einer UKW-Außenantenne.
• Schließen Sie die MW-Außenantenne an, ohne die MW-Rahmenantenne zu entfernen. Verlegen Sie einen isolierten Draht mit einer Länge von 5 bis 12 m horizontal an einem Fenster usw. entlang.

Vorbereiten der Fernbedienung

■ Batterien

• Verwenden Sie eine manganhaltige oder alkalische Trockenbatterie.
• Legen Sie die Batterien so ein, dass die Pole (+ und −) mit den Bezeichnungen in der Fernbedienung übereinstimmen.
• Nehmen Sie die Batterien heraus, wenn die Fernbedienung für längere Zeit nicht verwendet werden soll.
• Bewahren Sie die Batterien an einem kühlen, dunklen Ort auf.
• Keiner Hitze aussetzen oder in die Nähe von offenen Flammen bringen.
• Lassen Sie die Batterien niemals für längere Zeit in einem Fahrzeug liegen, das direktem Sonnenlicht ausgesetzt ist und dessen Türen und Fenster geschlossen sind.
• Ein unsachgemäßer Umgang mit Batterien in der Fernbedienung kann zum Auslaufen von Elektrolyt führen, was einen Brand verursachen kann.
  • Verbrauchte Batterien sachgerecht entsorgen.

■ Verwendung

Richten Sie die Fernbedienung aus einer Entfernung von maximal 7 m auf den Fernbedienungssensor, der durch keine Hindernisse verdeckt sein darf. Sie müssen sich dabei direkt vor dem Gerät befinden. Informationen über die Position des Sensors der Fernbedienung finden Sie auf Seite 6.

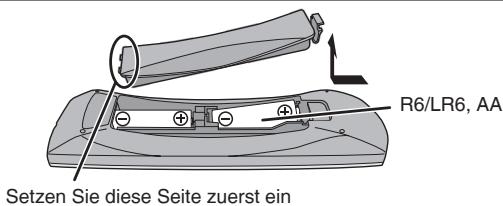

Setzen Sie diese Seite zuerst ein R6/LR6, AA

Beachten Sie folgende Hinweise:

• verwenden Sie nie alte und neue Batterien zusammen;
• verwenden Sie niemals verschiedene Batterietypen gemeinsam;
• nehmen Sie sie nicht auseinander, und schließen Sie sie auch nicht kurz;
• versuchen Sie niemals, alkalische oder manganhaltige Batterien wiederaufzuladen;
• verwenden Sie keine Batterien, deren Ummantelung abgelöst ist.

ACHTUNG

Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie nur mit einem äquivalentem vom Hersteller empfohlenem Typ. Behandeln Sie gebrauchte Batterien nach den Anweisungen des Herstellers.

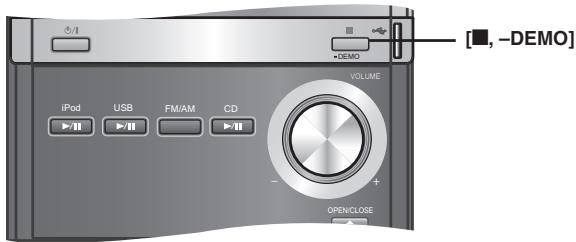

Demonstrations-Funktion

Wenn das Gerät zum ersten Mal angeschlossen wird, erscheint u. U. eine Demonstration seiner Funktionen auf dem Display. Wenn die Demo-Einstellung deaktiviert ist, können Sie die Demonstration anzeigen, indem Sie „DEMO ON“ wählen.

Halten Sie die Taste [■, –DEMO] gedrückt.

Bei jedem Gedrückthalten der Taste, wechselt das Anzeigefeld wie folgt:

Wählen Sie zur Verringerung des Stromverbrauchs im Standby-Modus die Einstellung „DEMO OFF“.

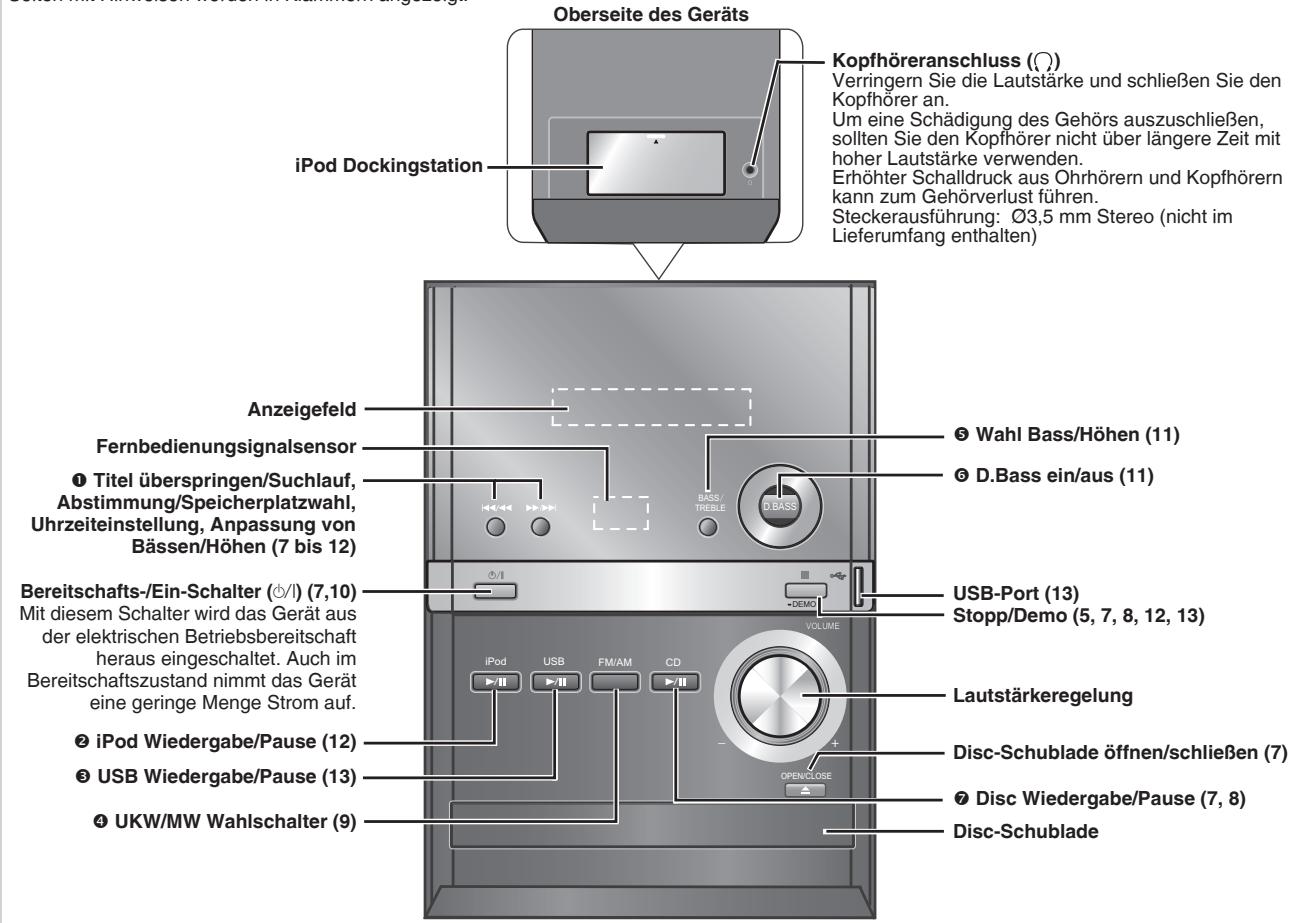

Hauptgerät

Seiten mit Hinweisen werden in Klammern angezeigt.

Oberseite des Geräts iPod Dockingstation Kopfhöreranschluss (☐) Verringern Sie die Lautstärke und schließen Sie den Kopfhörer an. Um eine Schädigung des Gehörs auszuschließen, sollten Sie den Kopfhörer nicht über längere Zeit mit hoher Lautstärke verwenden. Erhöhter Schalldruck aus Ohrhörern und Kopfhörern kann zum Gehörverlust führen. Steckerausführung: Ø3,5 mm Stereo (nicht im Lieferumfang enthalten) Anzeigefeld Fernbedienungsignalsensor ① Titel überspringen/Suchlauf, Abstimmung/Speicherplatzwahl, Uhrzeiteinstellung, Anpassung von Bässen/Höhen (7 bis 12) Bereitschafts-/Ein-Schalter (☐/☐) (7,10) Mit diesem Schalter wird das Gerät aus der elektrischen Betriebsbereitschaft heraus eingeschaltet. Auch im Bereitschaftszustand nimmt das Gerät eine geringe Menge Strom auf. ② iPod Wiedergabe/Pause (12) ③ USB Wiedergabe/Pause (13) ④ UKW/MW Wahlschalter (9) ⑤ Wahl Bass/Höhen (11) ⑥ D.Bass ein/aus (11) USB-Port (13) Stopp/Demo (5, 7, 8, 12, 13) Lautstärkeregelung DISC-Schublade öffnen/schließen (7) ⑦ Disc Wiedergabe/Pause (7, 8) DISC-Schublade

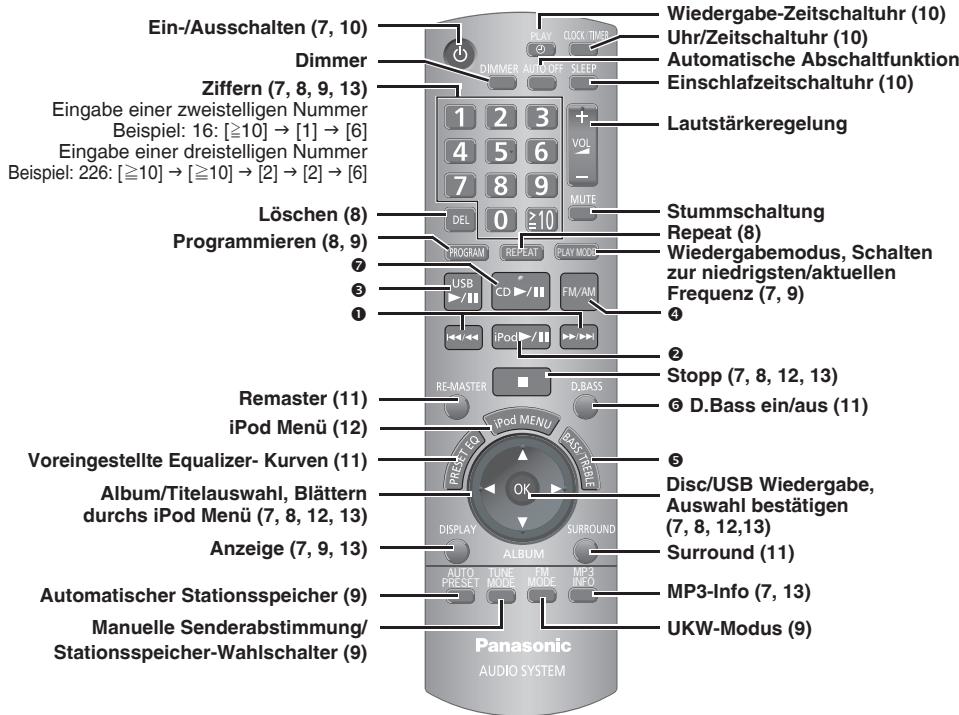

Fernbedienung

Tasten, wie z. B. ①, haben die gleiche Funktion wie die entsprechenden Tasten am Hauptgerät.

Ein-/Ausschalten (7, 10) Dimmer Ziffern (7, 8, 9, 13) Eingabe einer zweistelligen Nummer Beispiel: 16: [≥10] → [1] → [6] Eingabe einer dreistelligen Nummer Beispiel: 226: [≥10] → [≥10] → [2] → [2] → [6] Löschen (8) Programmieren (8, 9) 7 3 1 Remaster (11) iPod Menü (12) Voreingestellte Equalizer- Kurven (11) Album/Titelauswahl, Blättern durchs iPod Menü (7, 8, 12, 13) Anzeige (7, 9, 13) Automatischer Stationsspeicher (9) Manuelle Senderabstimmung/ Stationsspeicher-Wahlschalter (9) Wiedergabe-Zeitschaltuhr (10) Uhr/Zeitschaltuhr (10) Automatische Abschaltfunktion Einschlafzeitschaltuhr (10) Lautstärkeregelung Stummschaltung Repeat (8) Wiedergabemodus, Schalten zur niedrigsten/aktuellen Frequenz (7, 9) 4 2 Stopp (7, 8, 12, 13) 6 D.Bass ein/aus (11) 5 Disc/USB Wiedergabe, Auswahl bestätigen (7, 8, 12,13) Surround (11) MP3-Info (7, 13) UKW-Modus (9) Panasonic AUDIO SYSTEM

Über diese Funktion können Sie das Gerät automatisch ausschalten lassen, wenn das Gerät 10 Minuten lang nicht verwendet wird (funktioniert nur im Disc- oder USB-Modus). Die Einstellung wird beibehalten, auch wenn das Gerät ausgeschaltet wird.

Dient zum Abdunkeln des Anzeigefelds.

Dient zum Stummschalten des Tons.

• Zum Aktivieren der Funktion diese Taste drücken.
• Wenn Sie die Taste erneut drücken, schalten Sie die Funktion wieder aus.

Einfache Wiedergabe

OPEN/CLOSE

CD MP3

1 Drücken Sie [∅], um das Gerät anzuschalten.
2 Drücken Sie [▲, OPEN/CLOSE], um das CD-Fach zu öffnen und die CD einzulegen. Drücken Sie [▲, OPEN/CLOSE] erneut, um die Schublade zu schließen.

Die CD-Seite mit dem Etikett

muss nach oben weisen

Disc-Schublade

3 Drücken Sie [CD ▶/II] oder [OK], um mit der Wiedergabe zu beginnen.
4 Regeln Sie die Lautstärke.

Funktion	Auszuführende Schritte
Anhalten der Disc	Drücken Sie [■].
Wiedergabe unterbrechen	Betätigen Sie [CD ▶/■].Drücken Sie die Taste erneut, um die Wiedergabe fortzusetzen.
Titel überspringen	Drücken Sie [◀◀/◀◀] oder [▶▶/▶▶]
Suche nach Titeln CD	Halten Sie [◀◀/◀◀] oder [▶▶/▶▶] während der Wiedergabe oder Pause gedrückt.
Album überspringen MP3	Betätigen Sie [▲,▼] im Wiedergabe-Modus.Drücken Sie im Stopp-Zustand einmal [▲,▼] und dann die Zifferntasten.

Funktion Wiedergabemodi

1 Drücken Sie [CD ▶/II].
2 Drücken Sie [PLAY MODE], um den gewünschten Modus auszuwählen.

Modus	Wiedergabe
1-TRACK1TR	eines ausgewählten Titels auf der Disc.Wählen Sie mithilfe der Zifferntasten den Titel aus.
1-ALBUM1ALBUMMP3	eines ausgewählten Albums auf der Disc.Betätigen Sie [▲,▼], um das Album zu wählen.
RANDOMRND	einer Disc in zufälliger Reihenfolge.
1-ALBUM RANDOM1ALBUM RNDMP3	aller Titel eines ausgewählten Albums in zufälliger Reihenfolge.Betätigen Sie [▲,▼], um das Album zu wählen.

Hinweis

• Während der Zufallswiedergabe (RANDOM) oder der Zufallswiedergabe eines Albums (1-ALBUM RANDOM) können Sie nicht zu Titeln wechseln, die bereits abgespielt wurden.
• Nach Öffnen der Disc-Schublade wird der aktuelle Wiedergabe- Modus gelöscht.

CD

- Während der Zufallswiedergabe (RANDOM) können Sie nur innerhalb des aktuellen Titels vorwärts oder rückwärts suchen.

Anzeige-Funktion

DISPLAY

MP3

Mit dieser Funktion können Sie die Informationen des aktuellen Titels anzeigen lassen.

Drücken Sie im Wiedergabe- oder Pause-Modus die Taste [DISPLAY].

CD

MP3

Drücken Sie im Wiedergabe- oder Pause-Modus die Taste [MP3 INFO].

MP3

Hinweis

• Maximale Anzahl der angezeigten Zeichen: ca. 30
- Diese Stereoanlage unterstützt 1.0 & 1.1 ID3 Tags. Nicht unterstützte Textdaten werden nicht angezeigt.
- Bei „ID3 Tag“ handelt es sich um Titelinformationen in Form von Textdaten, die in MP3-Titeln eingebettet sind.

Erweiterte Wiedergabefunktionen

Wiederhol-Wiedergabe

REPEAT

Sie können die Programmwiedergabe oder einen anderen gewählten Wiedergabemodus wiederholen.

CD MP3

Drücken Sie vor oder während der Wiedergabe die Taste [REPEAT]. „ON REPEAT“ und „☐“ wird angezeigt.

Deaktivieren der Funktion

Drücken Sie erneut [REPEAT].

„OFF REPEAT“ wird angezeigt und „☐“ wird gelöscht.

Programmierte Wiedergabe

PROGRAM

Mit dieser Funktion können Sie bis zu 24 Titel programmieren.

CD

1 Drücken Sie [CD ▶/■] und danach [■].
2 Drücken Sie [PROGRAM].
3 Wählen Sie mithilfe der Zifferntasten den gewünschten Titel aus.
Wiederholen Sie diesen Schritt, um weitere Titel zu programmieren.
4 Drücken Sie [CD ▶/II], um mit der Wiedergabe fortzusetzen.

MP3

1 Drücken Sie [CD ▶/■] und danach [■].
2 Drücken Sie [PROGRAM].
3 Drücken Sie [▲,▼], um das gewünschte Album auszuwählen.
4 Drücken Sie [◀◀/◀◀] oder [▶▶/▶▶] einmal und danach die Zifferntasten, um den gewünschten Titel auszuwählen.
5 Drücken Sie [OK].
Wiederholen Sie die Schritte 3 bis 5, um weitere Titel zu programmieren.
6 Drücken Sie [CD ▶/II], um mit der Wiedergabe fortzusetzen.

Funktion	Auszuführende Schritte
Abbrechen des Programm-Modus	Drücken Sie [PROGRAM] im Stopp-Zustand.
Wiederholen des Programms	Betätigen Sie [PROGRAM], danach [CD ▶/■].
Überprüfen des Programminhalts	Drücken Sie [◀◀/◀◀] oder [▶▶/▶▶], wenn „PGM“ im Stopp-Zustand erscheint. Um die Überprüfung während des Programmierens durchzuführen, drücken Sie zweimal [PROGRAM], nachdem „PGM“ erscheint. Betätigen Sie dann [◀◀/◀◀] oder [▶▶/▶▶].
Der Vorprogrammierung hinzufügen	CDWiederholen Sie im Stopp-Zustand Schritt 3.MP3Wiederholen Sie im Stopp-Zustand die Schritte 3 bis 5.
Löschen des letzten Titels	Drücken Sie [DEL] im Stopp-Modus.
Löschen aller programmierten Titel	Drücken Sie [■] im Stopp-Modus.Daraufhin erscheint „CLR ALL“ im Display. Drücken Sie die Taste innerhalb von 5 Sekunden erneut, um alle Titel aus dem Programmspeicher zu löschen.

Hinweis

• Wenn Sie versuchen, mehr als 24 Titel zu programmieren, wird „PGM FULL“ angezeigt.
• Der Programmspeicher wird gelöscht, wenn Sie die Disc-Schublade öffnen.

CD

- Während der Programmwiedergabe können Sie nur innerhalb des aktuellen Titels vorwärts oder rückwärts suchen.

Hinweis

Dieses Gerät kann MP3 Dateien und finalisierte CD-R/RW Dateien im CD-DA Format wiedergeben.

CD

• Diese Anlage kann auf bis zu 99 Titel zugreifen.
• Unter Umständen ist die Wiedergabe von CD-R/RWs aufgrund des gewählten Aufnahmeverfahrens nicht möglich.
• Verwenden Sie keine unregelmäßig geformten Discs.
• Verwenden Sie keine Discs mit Aufklebern und Etiketten, die sich lösen oder deren Klebstoff bereits hervortritt.
• Bringen Sie keine zusätzlichen Etiketten oder Aufkleber auf der Disc an.
• Beschriften Sie die Disc nicht.

Verwendung von DualDisc

Die „CD“ Seite der DualDisc ist nicht konform mit dem CD-DA Standard. Somit können sie evtl. nicht mit diesem Gerät abgespielt werden.

MP3

Dateien werden als Titel behandelt, während Ordner als Alben angesehen werden.

• Dieses Gerät kann auf bis zu 999 Titel, 255 Alben und 20 Aufzeichnungssitzungen (Sessions) zugreifen.
• Dateien müssen die folgenden Erweiterungen haben: „.MP3“ oder „.mp3“
• Discs müssen dem Format ISO9660 Stufe 1 oder 2 entsprechen (außer erweiterte Formate).
• Abspielen in einer bestimmten Reihenfolge: Stellen Sie Ordner und Dateinamen jeweils eine dreistellige Zahl in der gewünschten Abspielreihenfolge voran.

Manuelle Abstimmung

1 Betätigen Sie [FM/AM] zur Wahl von „FM“ (UKW) oder „AM“ (MW).
2 Drücken Sie [TUNE MODE], um „MANUAL“ auszuwählen.
3 Drücken Sie [◀◀/◀◀] oder [▶▶/▶▶], um die Frequenz des gewünschten Senders auszuwählen.

F M B B. 10 ST

„ST“ wird angezeigt, wenn eine UKW Stereo-Sender Radiosendung empfangen wird.

Automatische Abstimmung

Drücken Sie kurz [◀◀/◀◀] oder [▶▶/▶▶] bis die Frequenz beginnt durchzulaufen. Sobald ein Sender während der Abstimmung gefunden wurde, ändert sich die Frequenz nicht mehr.

• Wenn der Empfang stark gestört ist, arbeitet die automatische Abstimmungsfunktion u.U. nicht.
• Um die automatische Senderabstimmung abzubrechen, drücken Sie nochmals [◀◀/◀◀] oder [▶▶/▶▶].

Verbessern der UKW-Tonqualität

Drücken Sie [FM MODE], um „MONO“ anzuzeigen.

Deaktivieren der Funktion

Drücken Sie [FM MODE] erneut, bis „MONO“ erlischt.

• MONO wird auch deaktiviert, wenn die Frequenz geändert wird.
- Für die normale Wiedergabe schalten Sie „MONO“ aus.

RDS-Radiosender

DISPLAY

Es wird der Name des Rundfunksenders bzw. der Programmtyp angezeigt.

Drücken Sie [DISPLAY], um folgendes anzuzeigen:

Bei schlechtem Empfang sind RDS-Anzeigen unter Umständen nicht verfügbar.

Programmtyp Anzeige

NEWS	VARIED	FINANCE	COUNTRY
AFFAIRS	POP M	CHILDREN	NATIONAL
INFO	ROCK M	SOCIAL A	OLDIES
SPORT	M-O-R M ×	RELIGION	FOLK M
EDUCATE	LIGHT M	PHONE IN	DOCUMENT
DRAMA	CLASSICS	TRAVEL	TEST
CULTURE	OTHER M	LEISURE	ALARM
SCIENCE	WEATHER	JAZZ

Bis zu 30 UKW- und 15 MW-Sender können gespeichert werden.

Vorbereitung

Betätigen Sie [FM/AM] zur Wahl von „FM“ oder „AM“.

Automatische Senderabstimmung

1 Drücken Sie [PLAY MODE], um zwischen der „LOWEST“ oder „CURRENT“ Frequenz hin- und herzuschalten.
2 Drücken Sie [AUTO PRESET], um die Senderabstimmung zu starten.

Manuelle Abstimmung

1 Drücken Sie [TUNE MODE], um „MANUAL“ auszuwählen.
2 Drücken Sie [◀◀/◀◀] oder [▶▶/▶▶], um den gewünschten Sender abzustimmen.
3 Drücken Sie [PROGRAM].
4 Wählen Sie mithilfe der Zifferntasten einen Speicherplatz aus. Falls ein Speicherplatz bereits mit einem Radiosender belegt ist, wird dieser durch Einspeichern einer neuen Frequenz gelöscht.
5 Wiederholen Sie die Schritte 2 bis 4, um weitere Sender einzustellen.

Auswählen eines programmierten Senders

Wählen Sie mithilfe der Zifferntasten den Speicherplatz aus. ODER

1 Drücken Sie [TUNE MODE], um „PRESET“ auszuwählen.
2 Drücken Sie [◀◀/◀◀] oder [▶▶/▶▶], um den Speicherplatz zu wählen.

Einstellen der Uhrzeit

Dies ist eine Uhr mit 24-Stundenanzeige.

1 Drücken Sie [CLOCK/TIMER], um „CLOCK“ auszuwählen. Mit jedem Betätigen der Taste:

2 Drücken Sie innerhalb 5 Sekunden [◀◀/◀◀] oder [▶▶/▶▶], um die Zeitschaltuhr einzustellen.

3 Drücken Sie erneut [CLOCK/TIMER], um Ihre Einstellungen zu bestätigen.

Anzeige der Uhrzeit

Drücken Sie einige Sekunden lang [CLOCK/TIMER], um die Uhr anzuzeigen.

Hinweis

Die Uhr kann mit der Zeit geringfügig vor- oder nachgehen. Stellen Sie sie bei Bedarf nach.

Verwendung der Wiedergabe-Zeitschaltuhr

Sie können die Zeitschaltuhr so einstellen, dass Sie zu einem bestimmten Zeitpunkt geweckt werden.

Vorbereitung

• Schalten Sie das Gerät ein, und stellen Sie die Uhr.
• Bereiten Sie die vorgesehene Programmquelle (Disc, Radio, USB oder iPod) vor und stellen Sie die Lautstärke ein.

1 Drücken Sie wiederholt [CLOCK/TIMER], um die Funktion Wiedergabetimer zu wählen.

2 Drücken Sie innerhalb 5 Sekunden [◀◀/◀◀] oder [▶▶/▶▶], um den Aufnahmebeginn einzustellen.

Startzeit PLAY ON

Anzeige der Wiedergabe-Zeitschaltuhr

3 Drücken Sie [CLOCK/TIMER], um Ihre Einstellungen zu bestätigen.
4 Wiederholen Sie die Schritte 2 und 3, um die Endzeit einzustellen.

Endzeit 0:30 ©PLAY OFF

So aktivieren Sie die Zeitschaltuhr

5 Drücken Sie [∅, PLAY], um die Wiedergabe-Zeitschaltuhr zu aktivieren.

6 Drücken Sie [∅], um das Gerät auszuschalten.

Funktion	Auszuführende Schritte
Ändern der Einstellungen	Führen Sie die Schritte 1 bis 4 und 6 durch.
Ändern der Programmquelle oder der Lautstärke	1) Drücken Sie [➊, PLAY], um die Anzeige der programmierten Zeit vom Display zu entfernen.2) Ändern Sie die Programmquelle, oder regeln Sie die Lautstärke.3) Führen Sie die Schritte 5 und 6 durch.
Überprüfen Sie die Einstellungen (wenn das Gerät eingeschaltet ist oder sich im Standby-Modus befindet)	Drücken Sie mehrmals [CLOCK/TIMER], um➊PLAY auszuwählen.
Abbrechen	Drücken Sie [➊, PLAY], um die Zeitschaltuhr-Anzeigen auf dem Display auszublenden.

Hinweis

• Der Wiedergabetimer wird zum voreingestellten Zeitpunkt beginnen, die Lautstärke nach und nach bis zum voreingestellten Pegel zu erhöhen.
• Wenn die Zeitschaltuhr aktiviert ist, startet das Gerät täglich zur voreingestellten Zeit die timergesteuerte Aufnahme/Wiedergabe.
• Die Anlage muss sich im Standby-Modus befinden, damit die Zeitschaltuhr wirksam ist.
• Wenn das Gerät aus- und erneut eingeschaltet wird, während eine Zeitschaltuhr-Funktion aktiviert ist, wird die Einstellung der Ausschaltzeit nicht aktiviert.

Verwendung der Einschlaf-Zeitschaltuhr

Über diese Funktion können Sie das Gerät automatisch nach einer bestimmten voreingestellten Zeit ausschalten lassen.

Drücken Sie mehrmals [SLEEP], um die gewünschte Zeit auszuwählen.

Deaktivieren der Funktion

Drücken Sie [SLEEP], um „OFF“ auszuwählen.

Ändern der verbleibenden Zeit

Drücken Sie [SLEEP], um die verbleibende Zeit anzuzeigen. Anschließend drücken Sie erneut [SLEEP], um die gewünschte Zeit auszuwählen.

Hinweis

Die Wiedergabe- und Einschlaf-Zeitschaltuhr kann gemeinsam verwendet werden. Die Einschlaf-Zeitschaltuhr hat dabei stets Priorität. Stellen Sie sicher, dass sich die voreingestellten Zeiten nicht überlappen.

Auswählen von Klangeffekten

Sie können den Klangeffekt ändern, indem Sie „Preset EQ“ (die voreingestellten Equalizer-Kurven) auswählen oder die Bässe oder Höhen anpassen.

Voreingestellte Equalizer-Kurven

Drücken Sie wiederholt [PRESET EQ], um die gewünschte Einstellung auszuwählen.

Einstellung	Effekt
HEAVY	Verleiht Rocksongs mehr Durchschlagskraft
CLEAR	Sorgt für klare Töne im höheren Frequenzbereich
SOFT	Für Hintergrundmusik
VOCAL	Verleiht Gesangsstimmen mehr Glanz
FLAT	Kein Effekt

Bässe oder Höhen

Dient zum Hervorheben der tiefen und hohen Töne.

1 Drücken Sie wiederholt [BASS/TREBLE], um die gewünschte Einstellung auszuwählen.

Einstellung	Effekt
BASS	Zum Verstärken der tiefen Töne
TREBLE	Zum Verstärken der hohen Töne

2 Drücken Sie [◀◀/◀◀] oder [▶▶/▶▶], um den gewünschten Pegel einzustellen.

Hinweis

Der Klangpegel kann zwischen -4 bis +4 eingestellt werden.

Wiedergabe von Surround-Effekten

SURROUND

Mit dieser Funktion können Sie dem Stereosound eine natürliche Breite und Tiefe verleihen.

Aktivieren der Funktion

Drücken Sie [SURROUND], um „|||||||||“ anzuzeigen.

Deaktivieren der Funktion

Drücken Sie erneut [SURROUND], um die Anzeige „auszublenden.

Hinweis

• Der Surround-Sound ist über Kopfhörer weniger gut wahrnehmbar.
• Wenn die Störungen des UKW-Stereoempfangs zunehmen, deaktivieren Sie den Surround-Effekt.

Verstärkung der Bässe

D.BASS

Damit können Sie kraftvolle Basseffekte erzielen.

Drücken Sie [D.BASS], um die D.BASS Funktion ein/auszuschalten.

Hinweis

Der tatsächliche Effekt hängt von der Musikquelle ab.

Remaster – Für eine natürlichere Tonqualität

RE-MASTER

MP3

Digital Remaster funktioniert bei CD (MP3) und USB Analog-Remaster funktioniert bei iPod

Mit dieser Funktion können die während der Aufzeichnung verloren gegangenen Frequenzen reproduziert werden, um einen dem Originalton ähnlichen Sound zu erzeugen.

Drücken Sie während der Wiedergabe [RE-MASTER], um „ON RE-MASTER“ auszuwählen.

• Mit jedem Drücken der Taste:

ON RE-MASTER ↔ OFF RE-MASTER

iPod

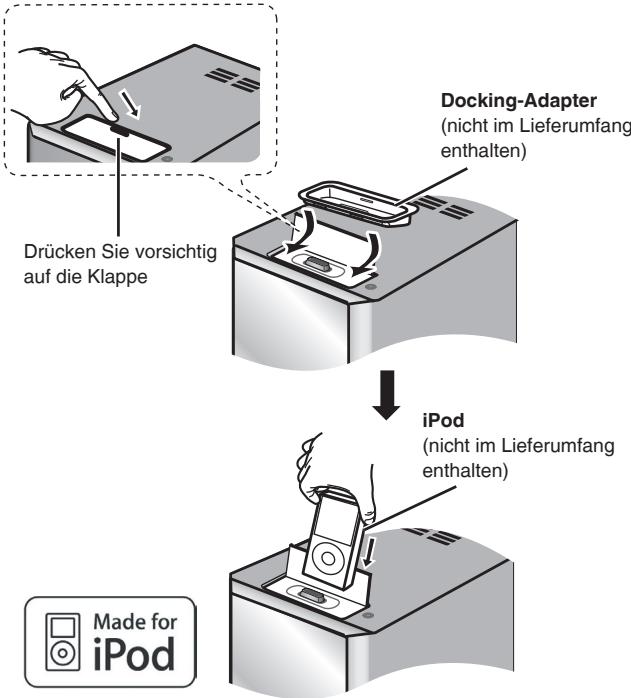

1 Öffnen Sie die Klappe der integrierten Docking-Station für iPod.
2 Platzieren Sie den für Ihren iPod passenden Docking-Adapter in der Station.
3 Stellen Sie Ihren iPod in die Docking-Station.

• Reduzieren Sie die Lautstärke am Hauptgerät auf ein Minimum, bevor Sie den iPod anschließen/entfernen.
• Halten Sie die Anlage fest, wenn Sie den iPod anschließen/entfernen.
• Der iPod beginnt mit dem Ladevorgang, sobald er eingelegt wird.

Hinweis

Es wird empfohlen, den original Docking-Adapter von Apple zu verwenden.

Wiedergabe des iPods

Vorbereitung

Überprüfen Sie den iPod Anschluss. (→ siehe oben)
① Drücken Sie [iPod ▶/■], um den iPod abzuspielen.
② Regulieren Sie die Lautstärke am Hauptgerät.

	Fernbedienung	Hauptgerät
iPod Menüanzeige (Während der Wiedergabe/Pause)	Drücken Sie [iPod MENU].	—
Auswahl von iPod Menüpunkten (Während der Wiedergabe/Pause)	Drücken Sie [▲,▼] und bestätigen Sie mit [OK].	—
Song unterbrechen	Drücken Sie [iPod ▶/■] oder [■].	Drücken Sie [iPod ▶/■] oder [■].
Überspringen eines Titels (Während der Wiedergabe/Pause)	Drücken Sie [◀◀/◀◀] oder [▶▶/▶▶].	Drücken Sie [◀◀/◀◀] oder [▶▶/▶▶].
Suchlauf beim aktuellen Titel (Während der Wiedergabe/Pause)	Halten Sie [◀◀/◀◀] oder [▶▶/▶▶] gedrückt.	Halten Sie [◀◀/◀◀] oder [▶▶/▶▶] gedrückt.

Hinweis

Wenn Sie eine andere Programmquelle wählen oder die Stereoanlage ausschalten, schaltet sich der iPod ebenfalls aus.

Laden des iPods

• Der iPod beginnt mit dem Ladevorgang, unabhängig davon, ob dieses Gerät ein- oder im Standby-Betrieb ist.
• Auf dem Display der Stereoanlage erscheint „IPOD *“, während der iPod im Standby-Betrieb aufgeladen wird.
• Überprüfen Sie am iPod, ob der Akku vollständig aufgeladen ist.
• Wenn Sie Ihren iPod für längere Zeit nicht in Betrieb nehmen, nachdem der Ladevorgang abgeschlossen wurde, entfernen Sie diesen von der Stereoanlage, da sich der Akku von selbst entlädt. (Sobald sich der Akku vollständig aufgeladen hat, erfolgt kein weiteres Aufladen.)
• Der iPod wird nicht geladen, wenn sich das Hauptgerät im USB-Modus befindet.

Kompatible iPods

Typ	Speichergröße
iPod touch 2. Generation	8 GB, 16 GB, 32 GB
iPod nano 4. Generation (Video)	8 GB, 16 GB
iPod classic	120 GB
iPod touch 1. Generation	8 GB, 16 GB, 32 GB
iPod nano 3. Generation (Video)	4 GB, 8 GB
iPod classic	80 GB, 160 GB
iPod nano 2. Generation (Aluminum)	2 GB, 4 GB, 8 GB
iPod 5. Generation (Video)	60 GB, 80 GB
iPod 5. Generation (Video)	30 GB
iPod nano 1. Generation	1 GB, 2 GB, 4 GB
iPod 4. Generation (Farbdisplay)	40 GB, 60 GB
iPod 4. Generation (Farbdisplay)	20 GB, 30 GB
iPod 4. Generation	40 GB
iPod 4. Generation	20 GB
iPod mini	4 GB, 6 GB

• Die Kompatibilität hängt von der Softwareversion Ihres iPods ab.

iPod ist ein Warenzeichen von Apple Inc., registriert in den USA und anderen Ländern.

USB Massenspeichergerät

Die USB Konnektivität ermöglicht Ihnen den Anschluss und das Abspielen von MP3 Dateien auf Massenspeichergeräten, Klasse USB. In der Regel sind dies USB-Speichergeräte. (nur Bulk-Übertragung)

Vorbereitung

Ehe Sie ein USB-Massenspeichergerät an das Hauptgerät anschließen, stellen Sie sicher, dass von den darin gespeicherten Daten eine Sicherungskopie angelegt wurde.

Es ist abzuraten, ein USB Verlängerungskabel zu verwenden. Das Gerät, das über ein Kabel verbunden ist, wird vom Hauptgerät nicht erkannt.

BAS TICKER BAS USB fähig (nicht im L enthalten) iPod USB FM/AM CD OPENCLOSE

USB fähiges Gerät
(nicht im Lieferumfang enthalten)

1 Verringern Sie die Lautstärke und schließen Sie das USB-Massenspeichergerät an.
2 Drücken Sie [USB ▶/II] oder [OK], um die Wiedergabe zu starten.

Funktion	Auszuführende Schritte
Wiedergabe unterbrechen	Drücken Sie [USB ▶/¶].Drücken Sie die Taste erneut, um die Wiedergabe fortzusetzen.
Wiedergabe stoppen	Drücken Sie [■].„RESUME“ wird angezeigt. Diese Position ist gespeichert.Drücken Sie [USB ▶/¶], um die Wiedergabe fortzusetzen.Drücken Sie nochmals [■], um die Position zu löschen.
Überspringen von Titeln	Drücken Sie [◀, ▶].
Überspringen eines Albums	Drücken Sie [▲,▼] im Wiedergabe-Modus.Drücken Sie einmal [▲,▼] und dann die Zifferntasten (im Stopp-Modus).

Anzeige-Funktion

DISPLAY

MP3

Drücken Sie im Wiedergabe- oder Pause-Modus mehrmals die Taste [DISPLAY].

Drücken Sie im Wiedergabe- oder Pause-Modus mehrmals die Taste [MP3 INFO].

MP3

Die anderen Betriebsfunktionen ähneln denen, die unter „Discs“ beschrieben sind (→ Seite 7 und 8).

Kompatible Geräte

Geräte, die als Massenspeicher-Klasse USB definiert werden:

• USB Geräte, die nur eine Bulk-Übertragung unterstützen.
• USB Geräte die USB 2.0 bei voller Geschwindigkeit unterstützen.

Unterstützte Formate

Dateien müssen die Erweiterung „mp3“ oder „MP3“ haben.

Hinweis

• CBI (Control/Bulk/Interrupt) wird nicht unterstützt.
- Ein Gerät, das ein NTFS Dateisystem verwendet, wird nicht unterstützt. [Nur das FAT12/16/32 (File Allocation Table 12/16/32) Dateisystem wird unterstützt].
- Abhängig von der Sektorgröße des Dateisystems funktionieren u.U. manche MP3-Dateien nicht.
- Dieses Gerät kann auf bis zu 255 Alben (einschließlich der leeren Ordner) und 2500 Titeln zugreifen.
• Die maximale Titelanzahl in einem Ordner ist 999 Titel.
- Wird ein mehrfacher USB-Kartenleser angeschlossen, dann wird nur eine Speicherkarte ausgewählt. Normalerweise ist es die erste eingelegte Speicherkarte.
- Entfernen Sie das USB-Gerät nicht während des Lesens oder der Wiedergabe.
- Trennen Sie den USB Kartenleser vom Gerät, sobald Sie die Speicherkarte entfernen. Bei Nichteinhaltung können u.U. Fehlfunktionen am Gerät auftreten.
- Falls Sie einen kompatiblen digitalen Audio-Player an einen USB-Port anschließen, kann die Aufladung u.U. aktiviert werden. Er wird nicht geladen, wenn die Anlage in den Standby- oder iPod-Betrieb geschaltet wurde.

Ändern des Codes der Fernbedienung

Ändern Sie den Code, falls die Fernbedienung unabsichtlich auch andere Geräte steuert.

Ändern Sie den Code des Hauptgeräts

Vorbereitung

Stellen Sie sicher, dass sich keine Disc in der Disc-Schublade befindet.

Halten Sie zuerst [CD ▶/II] auf der Stereoanlage gedrückt und dann [2] (oder [1]) auf der Fernbedienung.

„REMOTE 2“ (oder „REMOTE 1“) wird angezeigt.

Ändern des Codes der Fernbedienung

Halten Sie auf der Fernbedienung die Tasten [OK] und [2] (oder [1]) für mindestens 2 Sekunden gedrückt.

Falls die Fernbedienung und das Hauptgerät unterschiedliche Codes verwenden, erscheint auf dem Hauptgerät eine Mitteilung mit dem aktuellen Code des Hauptgeräts. Führen Sie die oben genannten Schritte durch, um den Code der Fernbedienung anzupassen.

Bevor Sie bei einer Funktionsstörung dieser Anlage den Kundendienst in Anspruch nehmen, überprüfen Sie bitte die Hinweise in der folgenden Liste. Falls Sie Zweifel bei einigen Prüfpunkten haben oder das Problem sich durch die in der Tabelle vorgeschlagenen Abhilfemaßnahmen nicht beheben lässt, wenden Sie sich an Ihren Fachhändler.

Häufig auftretende Probleme

Kein Ton.	Erhöhen Sie die Lautstärke.Die Lautsprecherkabel sind u.U. nicht korrekt angeschlossen. Schalten Sie die Anlage aus, überprüfen und korrigieren Sie ggf. die Anschlüsse und schalten Sie die Anlage wieder ein (⇒ Seite 4).
Der Ton schwankt, die Kanäle sind vertauscht, oder Ton wird nur von einer Lautsprecherbox abgegeben.	Überprüfen Sie die Anschlüsse der Lautsprecherboxen (⇒ Seite 4).
Während der Wiedergabe ertönen Brummgeräusche.	Ein Netzkabel oder eine Leuchtstoffröhre befindet sich in der Nähe der Kabel. Halten Sie die Kabel dieser Stereoanlage von anderen Elektrogeräten und deren Kabeln fern.Falls dies bei Ihrer Anlage möglich ist, vertauschen Sie die Polarität des Kabels, indem Sie den Netzstecker oder den Steckverbinder am anderen Ende des Netzkabels umgedreht wieder an die Netzsteckdose bzw. den Netzeingang an der Rückwand der Anlage anschließen.
Die Fehlermeldung „ERROR“ erscheint am Display.	Ein Bedienfehler wurde gemacht. Bitte lesen Sie den betreffenden Abschnitt der Bedienungsanleitung durch und bedienen Sie die Anlage korrekt.
Die Anzeige „- -:- -“ erscheint am Display.	Diese Anzeige erscheint beim erstmaligen Anschließen des Netzkabels sowie nach Auftreten eines Stromausfall.Stellen Sie die Uhr ein (⇒ Seite 10).
Der Fehlercode „F76“ erscheint am Display.	Überprüfen Sie die Anschlüsse der Lautsprecherkabel und korrigieren Sie diese ggf (⇒ Seite 4).Falls sich dieses Problem auf diese Weise nicht beseitigen lässt, liegt eine Störung der Stromversorgung vor. Bitte wenden Sie sich an Ihren Fachhändler.Trennen Sie das USB-Gerät. Schalten Sie das Gerät aus und anschließend wieder an.

Rundfunkempfang

Der Rundfunkempfang ist verrauscht.Die Stereoanzeige flackert oder leuchtet überhaupt nicht auf. Der Klang ist verzerrt.	• Installieren Sie eine Außenantenne (→ Seite 5).
Ein Interferenzpfeifen wird gehört.	• Schalten Sie ein evtl. in der Nähe betriebenes Fernsehgerät aus oder sorgen Sie für einen größeren Abstand zu dieser Anlage.
Beim MW-Empfang wird ein tiefes Brummgeräusch gehört.	• Verlegen Sie die Antenne nicht gemeinsam mit anderen Kabeln.

Bei Betrieb eines Fernsehgerätes in der Nähe der Anlage

Das Bild verschwindet, oder Streifen erscheinen auf dem Bildschirm.

• Position oder Ausrichtung der Antenne sind ungeeignet. Installieren Sie ggf. eine Außenantenne (⇒ Seite 5). • Das Fernsehantennenkabel ist zu nah an der Anlage verlegt. Verlegen Sie das Fernsehantennenkabel in größerer Entfernung von der Anlage.

CD-Wiedergabe

Die korrekten Anzeigen erscheinen nicht im Display, oder die Wiedergabe startet nicht.

Die Disc ist u. U. verkehrt herum in die Disc-Schublade gelegt worden (→ Seite 7).Reiben Sie die Disc mit einem sauberen Tuch ab.Wechseln Sie die Disc aus, falls sie zerkratzt, gewellt oder nicht normgerecht ist.Im Inneren des CD-Spielers hat sich möglicherweise Kondenswasser aufgrund einer abrupten Änderung der Umgebungstemperatur gebildet. Bitte warten Sie etwa eine Stunde, bevor Sie den Betrieb fortsetzen.

Fernbedienung

Die Fernbedienung funktioniert nicht.

Vergewissern Sie sich, dass die Batterien polaritätsgerecht eingelegt sind (⇒ Seite 5).Wechseln Sie erschöpfte Batterien ggf. aus.

iPod

Der iPod lässt sich nicht einschalten.	Stellen Sie sicher, dass der Akku des iPods nicht erschöpft ist, bevor Sie Ihn an das Gerät schließen.Schalten Sie sowohl die Stereoanlage als auch den iPod aus, bevor Sie letzteren in die Docking-Station legen. Schalten Sie das Gerät ein und wählen Sie die entsprechende Programmquelle.
Aus den Lautsprechern erfolgt keine Tonausgabe.	Der iPod ist nicht korrekt in die Docking-Station eingelegt. Schalten Sie den iPod aus, entfernen Sie ihn vom Docking-Anschluss. Legen Sie ihn erneut in die Station.Vergewissern Sie sich, dass der iPod ein Musikstück abspielt.Regulieren Sie Lautstärke.
Die Musik klingt verzerrt bzw. der Ton ist zu leise.	Vergewissern Sie sich, dass die Equalizer-Funktion Ihres iPods ausgeschaltet ist.
Der iPod kann nicht über die Stereoanlage bedient werden.	Stellen Sie sicher, dass der iPod korrekt in die Docking-Station eingelegt wurde.Überprüfen Sie den Docking-Anschluss und vergewissern Sie sich, dass iPod als Musikquelle gewählt wurde. (⇒ Seite 12)
Der iPod lässt sich nicht laden.	Überprüfen Sie alle Anschlüsse. (⇒ Seite 12)

USB

Der USB-Treiber oder sein Inhalt kann nicht gelesen werden.	Das USB Treiberformat oder seine Inhalte ist/sind mit dem System nicht kompatibel (→ Seite 13). Die USB-Hostfunktion dieses Produkts funktioniert u.U. nicht bei einigen USB-Geräten.USB Geräte mit einer Speicherkapazität von mehr als 8 Gigabytes funktionieren u.U. manchmal nicht.
Langsamer Betrieb des USB Flash Drive.	Große Dateien oder USB Flash Drive mit hoher Speicherkapazität brauchen länger, um gelesen zu werden.
„NO PLAY“	Prüfen Sie den Inhalt.Nur Dateien im MP3-Format können wiedergegeben werden.

Technische Daten

■ VERSTÄRKERTEIL

Ausgangsleistung EFF, Stereo Modus Frontkanal (beide Kanäle angesteuert) 20 W pro Kanal (4 Ω), 1 kHz, 10% Gesamtklirrfaktor

Kopfhörerbuchse Anschluss

Stereo, 3,5 mm

■ TUNER TEIL

Programmplätze

FM 30 Sender AM 15 Sender

Frequenzmodulation (FM)

Frequenzbereich

87,50 MHz bis 108,00 MHz (in 50-kHz Schritten)

Antennenklemme

75 Ω (unsymmetrisch)

MW-Modulation (AM)

Frequenzbereich

522 kHz bis 1629 kHz (in 9-kHz Schritten)

■ CD TEIL

Abspielbare Disc [8 cm oder 12 cm]

(1) CD-Audio (CD-DA)

(2) CD-R/RW (CD-DA, MP3)

(3) MP3

Abtastung

Wellenlänge 785 nm Laserleistung CLASS I (CD)

Audioausgang (Disc)

Anzahl der Kanäle FL, FR, 2-Kanal

USB-TEIL

Unterstütztes Audiodateiformat MP3 (*.mp3)

Max. Buchsenleistung 500 mA

■ LAUTSPRECHER-TEIL

Typ 2-Wege, 2 Lautsprecher-System (Bassreflexion)

Lautsprecher

Basslautsprecher 10 cm Konus Hochtonlautsprecher 6 cm Konus

Impedanz 4 Ω

Eingangsleistung (IEC) 20 W (MAX)

Ausgangs-Schalldruck 80,5 dB/W (1,0 m)

Frequenzbereich 52 Hz bis 31 kHz (-16 dB) 74 Hz bis 27 kHz (-10 dB)

Abmessungen (B x H x T)

145 mm x 226 mm x 197 mm

Masse 1,9 kg

ALLGEMEIN

Stromversorgung

220 bis 240 V Wechselstrom, 50 Hz

Leistungsaufnahme

73 W

Abmessungen (B x H x T)

153 mm x 226 mm x 292 mm

Masse

2,5 kg

Betriebstemperaturbereich

0°C bis +40°C

Betriebsbedingung: Feuchtigkeit

35 % bis 80 % RH (Ohne Kondensation)

Leistungsaufnahme im Standby-Modus 0,6 W (ca.)

Hinweis

1. Änderung der technischen Daten ohne vorherige Ankündigung vorbehalten.

2. Der Gesamtkirrfaktor wurde mit einem Digital-Spektralanalysator gemessen.

Pflege und Instandhaltung

Wenn das Gehäuse verschmutzt ist

Wischen Sie das Gehäuse zum Reinigen mit einem weichen, trockenen Tuch ab.

• Verwenden Sie niemals Alkohol, Farbverdünner oder Benzin zum Reinigen dieses Geräts.
• Bevor Sie ein chemisch behandeltes Tuch benutzen, lesen Sie bitte die Gebrauchsanleitung des Tuchs sorgfältig durch.

Sommario
