Produkttyp	Tragbarer CD-Player
Marke	Panasonic
Modell	SL-CT520
Gewicht	179 g (mit Batterien), 155 g (ohne Batterien)
Stromversorgung	Netzadapter 220-230 V 50/60 Hz (DC 4,5 V) oder Batterien (LR03/LR6)
Betriebsdauer (CD-DA)	26 h (2×LR03), 60 h (2×LR6), 86 h (4×LR03+LR6), 16 h (Akkus)
Betriebsdauer (MP3)	45 h (2×LR03), 110 h (2×LR6), 155 h (4×LR03+LR6), 30 h (Akkus)
Unterstützte Formate	CD-DA, CD-R, CD-RW, MP3 (32-320 kbps, 48/44,1/32 kHz)
Wiedergabefunktionen	Wiederaufnahme, Programm (20 Titel), Zufall, Wiederholung, A-B, Albummodus (MP3)
Klangqualität	3D-Equalizer (3D-1/3D-2), digitales Remastering (MP3)
Sprungsicher	Einstellbarer Sprungsicherungsspeicher (CD-DA), max. 100 s für MP3
Lasersicherheit	Laserdiode 780 nm, Klasse 1 (nicht öffnen)
Kopfhörerausgang	8 mW + 8 mW (16 Ω)
Frequenzgang	20 Hz - 20 kHz (+0,5 / -7 dB)
Mitgeliefertes Zubehör	Kabelfernbedienung, Stereokopfhörer, Netzadapter, externes Batteriefach
Kompatible Batterietypen	2× LR03 (AAA) oder 2× LR6 (AA) oder 4× Kombination; Akkus Ni-MH HHR-4AGE/2B
Betriebstemperatur	5 °C bis 40 °C
Pflege	Mit einem weichen, trockenen Tuch reinigen; keinen Alkohol oder Lösungsmittel verwenden
Tastensperre (HOLD)	HOLD-Schalter am Gerät und an der Fernbedienung

Häufig gestellte Fragen - SL-CT520 PANASONIC

Welche Batterietypen kann ich mit dem Panasonic SL-CT520 verwenden?

Sie können Alkalibatterien LR03 (AAA) oder LR6 (AA) sowie Ni-MH-Akkus vom Typ HHR-4AGE/2B (separat erhältlich) verwenden. Verwenden Sie zwei Batterien desselben Typs oder kombinieren Sie zwei Akkus im Gerät und zwei LR6 im externen Gehäuse.

Wie lade ich die Akkus auf?

Legen Sie zwei Ni-MH-Akkus HHR-4AGE/2B in das Gerät ein, schließen Sie den Netzadapter an und schalten Sie das Gerät aus. Während des Ladevorgangs (ca. 3,5 bis 4,5 h) läuft das Symbol é auf der Fernbedienung. Das Laden mit Trockenbatterien ist nicht möglich.

Kann ich mit diesem Player CD-R oder CD-RW abspielen?

Ja, das Gerät liest CD-R und CD-RW in den Formaten CD-DA (Audio) und MP3. Stellen Sie sicher, dass die Discs finalisiert sind. Einige Discs können aufgrund der Aufnahmebedingungen nicht gelesen werden.

Der Player springt während der Wiedergabe, was tun?

Die Sprungsicherung ist standardmäßig aktiviert. Sie können den Sprungsicherungsspeicher im Stopp-Modus erhöhen, indem Sie MEMORY gedrückt halten, um die Dauer zu ändern (POS 1, 2, 3 usw.). Bei MP3 ist der Speicher auf maximal 100 Sekunden festgelegt. Überprüfen Sie auch, ob die Disc zerkratzt oder verschmutzt ist.

Wie aktiviere ich die Tastensperre (HOLD)?

Schieben Sie den HOLD-Schalter am Hauptgerät oder an der Fernbedienung in Pfeilrichtung. Das HOLD-Symbol wird auf dem Display angezeigt. Zum Deaktivieren in die andere Richtung schieben.

Welche MP3-Formate werden unterstützt?

Das Gerät unterstützt Bitraten von 32 bis 320 kbps (einschließlich variabler Bitrate) und Abtastraten von 48 kHz, 44,1 kHz und 32 kHz. Verwenden Sie vorzugsweise 128 kbps für optimale Qualität.

Wie verwende ich die digitale Remastering-Funktion?

Halten Sie im Stopp-Modus MEMORY gedrückt, um zwischen RMTR (verbesserter Klang) und deaktiviert umzuschalten. Dadurch werden die bei der MP3-Komprimierung verlorenen Frequenzen wiederhergestellt, was einen natürlicheren Klang ergibt, aber die Batterielebensdauer verringern kann.

Was tun, wenn das Display 'F' anzeigt?

Die Meldung F bedeutet, dass das Programm bereits 20 Titel enthält, die maximale Anzahl. Löschen Sie Titel, indem Sie das Programm abbrechen, oder verwenden Sie einen anderen Wiedergabemodus.

Warum wird die Wiedergabe nicht von Anfang an fortgesetzt?

Das Gerät verfügt über eine Wiederaufnahmefunktion, die an der Stelle startet, an der Sie aufgehört haben. Um sie zu deaktivieren, öffnen Sie den Deckel oder schalten Sie das Gerät aus. Wenn der Zufallsmodus aktiv ist, funktioniert die Wiederaufnahme nicht.

Kann ich den Player an eine Hi-Fi-Anlage anschließen?

Ja, verwenden Sie die Kopfhörerbuchse (3,5-mm-Klinke), um den Player an einen Verstärker anzuschließen. Stellen Sie die Lautstärke des Hauptgeräts auf eine moderate Stufe. Ein spezielles Kabel ist nicht im Lieferumfang enthalten; verwenden Sie ein Standard-Audiokabel.

BEDIENUNGSANLEITUNG SL-CT520 PANASONIC

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.

Bevor Sie dieses Produkt anschließen, benutzen oder einstellen, lesen Sie bitte diese Anleitung vollständig durch. Diese Bedienungsanleitung bitte aufbewahren.

WARNUNG!

• UM AUSREICHENDE BELÜFTUNG ZU GEWÄHRLEISTEN, DARF DIESES GERÄT NICHT IN EINEM BÜCHERREGAL, EINBAUSCHRANK ODER EINEM SONSTIGEN ENGEN RAUM INSTALLIERT ODER AUFGESTELLT WERDEN. SORGEN SIE DAFÜR, DASS DER BELÜFTUNGSZUSTAND NICHT DURCH VORHÄNGE ODER ANDERE MATERIALIEN BEHINDERT WIRD, UM STROMSCHLAG- ODER FEUERGEFAHR DURCH ÜBERHITZUNG ZU VERMEIDEN.
• ACHTEN SIE DARAUF, DIE ENTLÜFTUNGSSCHLITZE DES GERÄTES NICHT DURCH GEGENSTÄNDE AUS PAPIER ODER STOFF ZU BLOCKIEREN, Z.B. ZEITUNGEN, TISCHDECKEN UND VORHÄNGE.
• STELLEN SIE KEINE QUELLEN OFFENER FLAMMEN, Z.B. BRENNENDE KERZEN, AUF DAS GERÄT. BEACHTEN SIE BEI DER ENTSORGUNG VERBRAUCHTER BATTERIEN DIE EINSCHLÄGIGEN UMWELTSCHUTZBESTIMMUNGEN.

WARNUNG:

ZUR REDUZIERUNG DER GEFAHR VON BRAND, ELEKTRISCHEM SCHLAG UND BESCHÄDIGUNG IST DIESES GERÄT SORGFÄLTIG VOR NÄSSE, FEUCHTIGKEIT, SPRITZ- UND TROPFWASSER ZU SCHÜTZEN; STELLEN SIE KEINE FLÜSSIGKEITEN ENTHALTENDEN BEHÄLTER, Z.B. BLUMENVASEN, AUF DAS GERÄT.

Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Nähe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größerer Entfernung von diesem Gerät betrieben werden.

Das Markierungszeichen befindet sich an der Unterseite des Produkts.

DIESES GERÄT IST FÜR DEN BETRIEB IN LÄNDERN MIT GEMÄSSIGTEM KLIMA BESTIMMT.

Das Gerät sollte in der Höhe der Netzsteckdose so aufgestellt werden, dass im Störungsfall jederzeit ein unbehinderter Zugang zum Netzstecker gewährleistet ist.

WARNUNG!

DIESES PRODUKT ERZEUGT LASERSTRAHLUNG.

DURCHFÜHRUNG ANDERER VORGÄNGE ALS DER HIER ANGEGEBENEN KANN ZU GEFÄHRLICHER STRAHLUNG FÜHREN.

REPARATUREN DÜRFEN NUR VON QUALIFIZIERTEM FACHPERSONAL DURCHGEFÜHRT WERDEN.

Inhaltsverzeichnis

Mitgeliefertes Zubehör/Anschlüsse 2

Spannungsversorgung 3

Übersicht über die Bedienungselemente 4

Gebrauch der Fernbedienung 5

Hinweis zu CD-R- und CD-RW-Discs 7

Vorsichtshinweise/Pflege und Instandhaltung 7

Technische Daten/Störungsbeseitigung 8

Anzeigen im Display 9

Mitgeliefertes Zubehör

Bitte überprüfen Sie das Zubehör nach dem Auspacken auf Vollständigkeit.

-1 Kabelfernbedienung -1 Netzadapter -1 Paar Stereo-Ohrhörer -1 Externer Batteriebehälter

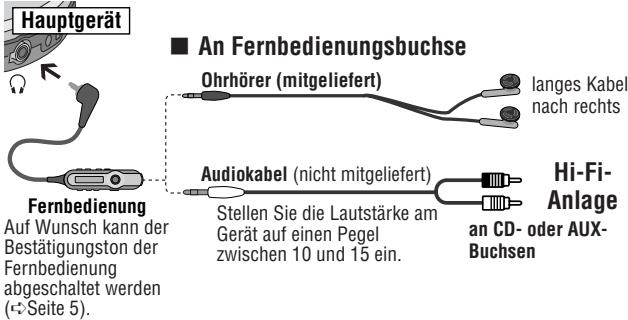

Anschlüsse

Schalten Sie dieses Gerät und das andere Gerät aus, bevor Sie irgendwelche Anschlüsse herstellen.

Schieben Sie die Stecker bis zum Anschlag in die Buchsen.

(Steckerausführung: 3,5-mm-Stereostecker)

Wenn das Gerät an ein anderes Gerät angeschlossen ist, stellen Sie die

Lautstärke am angeschlossenen Gerät ein.

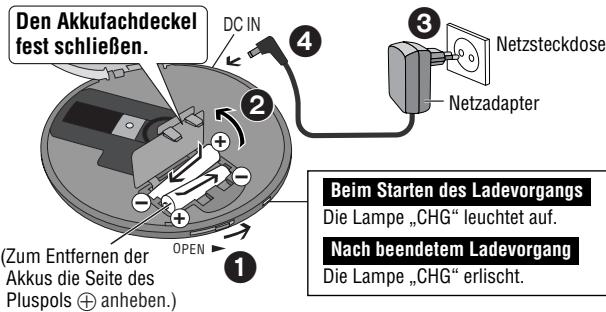

Akkus (nicht mitgeliefert)

Laden Sie die Akkus vor dem erstmaligen Gebrauch auf.

Aus Sicherheitsgründen ist dieses Gerät so konstruiert, dass herkömmliche Trockenzellen nicht damit aufgeladen werden können. Weitere Einzelheiten hierzu sind von Ihrem Fachhändler erhältlich.

Verwenden Sie zum Aufladen ausschließlich die nachstehend aufgeführten Nickel-Metallhydrid-Akkus der Marke Panasonic. HHR-4AGE/2B (Satz von 2)

Andere Arten von Akkus bzw. Trockenzellen können nicht mit diesem Gerät aufgeladen werden.

Schalten Sie das Gerät vor Beginn des Aufladens aus (Seite 4).

-Während des Ladevorgangs läuft das Symbol „ über das Display der Fernbedienung. Die Akkus können aufgeladen werden, bevor sie vollständig entladen sind. - Passen Sie den Akkufachdeckel so ein, dass er sicher befestigt ist und fluchtgerecht mit dem Akkufach abschließt. Discs können zerkratzt werden, falls der Akkufachdeckel locker angebracht ist. - Bei angeschlossenem Netzadapter befindet sich das Gerät im Bereitschaftszustand. Solange der Netzadapter an eine Netzsteckdose angeschlossen ist, führt der primäre Schaltkreis ständig Strom.

Trockenzellen (nicht mitgeliefert)

Hauptgerät

Legen Sie zwei Alkalibatterien des Typs LR03 (Größe „AAA“, UM-4) auf gleiche Weise wie Akkus in das Akkufach ein. (links)

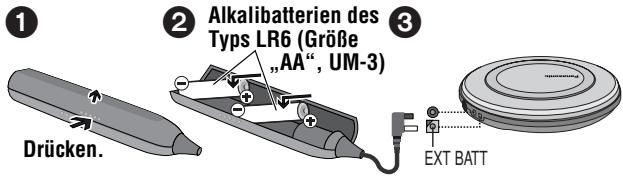

Externer Batteriebehälter

Sie können die Betriebszeit verlängern, indem Sie zusätzlich diesen Batteriebehälter anbringen. (Das Gerät ist auch dann betriebsfähig, wenn sich Batterien ausschließlich im Batteriebehälter befinden.)

Ladezustandsanzeige

Diese Anzeige erscheint bei eingeschaltetem Gerät.

• Vor Beginn der Wiedergabe kann es vorkommen, dass die Ladezustandsanzeige vorübergehend vom Display verschwindet oder blinkt, obwohl die Batterien nicht erschöpft sind. Nach Starten der Wiedergabe erscheint dann die korrekte Anzeige.

Netzadapter

Das Gerät kann auch ausschließlich über den Netzadapter betrieben werden. Schließen Sie den Netzadapter an (links).

Übersicht über die Bedienungselemente

Öffnen des Disc-Fachdeckels	OPEN	In Pfeilrichtung schieren.	Einlagen/Entfernen einer Disc
Haltefunktion (Funktions-tastensperre)	HOLD	In Pfeilrichtung schieren. (Zum Aufheben in entgegengesetzter Richtung schieren.) ·Ein separator HOLD-Schalter ist jeweils am Gerät und an der Fernbedienung vorgesehen.
Wiedergabe	/Fernbedienung) ↑↑ (Hauptgerät)	Drücken. 1 0:01 Nummer des verstrichene laufenden Titels Spielzeit des Titels Die Wiedergabe wird an der Stelle fortgesetzt, an der sie vorher gestopt wurde (Fortsetzungs-Funktion). (Durch Öffnen des Disc-Fachdeckels wird diese Funktion aufgehoben.)
Sprung	(vorwärts) ↑(rückwärts)	Drücken. ·Während der Wiedergabe [▶] zweimal hintereinander drücken, um einen Sprung an den Anfang des vorgen Titels auszuführen. ·Bei Zufallswiedergabe und Zufallswiedergabe-Wiederholung (▶Seite 5) kann [▶] nicht betätig werden, um einen Titelsprung in Rückwärtsrichtung auszuführen.

Suchlauf CD-DA	(vorwärts) (rückwärts)	Während der Wiedergabe gedrück halten. •Außer bei Wiederholung aller Titel (Seite 5) und normaler Wiedergabe kann der Suchlauf nur innerhalb des laufenden Titels ausgeführct werden.
Album- Sprung MP3	(vorwärts) (rückwärts)	Gedrück halten, bis das gewünschte Album erscheint. ALBUM 3 - 10 Albumnummer Anzahl der Titel
Lautstärke- regelung (0-25)	+(Erhöhen) -(Verringern)	Drücken.
Pause	/H (Hauptgerät)	Drücken. •Um die Wiedergabe fortzusetzen, die Taste erneut drücken.
Stopp/ Ausschalten	/F/(Fernbedienung) (Hauptgerät)	Drücken. CD-DA 11 51:52 Anzahl der Titel Gesamtspielzeit MP3 ALBUM 6 - 25 Anzahl der Alben Anzahl der Titel Zum Ausschalten des Gerätes gedrück halten. (Fernbedienung)/ Die Taste erneut drücken, um das Gerät auszuschalten. (Hauptgerät) •Verbleibt das Gerät ca. 10 Minuten lang im Stoppzustand, so schaltet es sich automatisch aus, um Energie einzusparen.

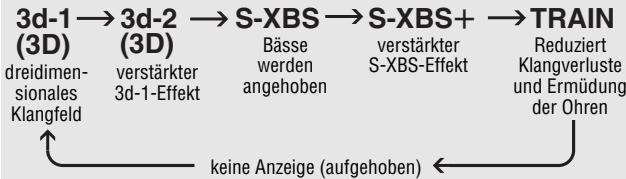

EQ-Taste

Klangcharakter

Bei jeder Betätigung von [EQ]

([EQ] zweimal hintereinander drücken, während die Anzeige „3D“ im Display erscheint.)

• Nach Wahl des betreffenden Effekts verschwindet die Anzeige „3d-1“ bzw. „3d-2“ vom Display, und stattdessen erscheint die Anzeige „3D“.
• Der erzielte Effekt kann je nach Musikgattung unterschiedlich sein.
• In Abhängigkeit von den Aufzeichnungsbedingungen kann es vorkommen, dass der Ton beim Umschalten zwischen den verschiedenen Klangcharakter-Einstellungen unterbrochen wird. Wird bei Wahl der Einstellung 3d-1 oder 3d-2 eine Disc abgespielt, die sowohl Titel im CD-ROM-Format als auch Titel im CD-DA-Format enthält, tritt zwischen dem Ende eines Titels im CD-ROM-Format und dem Anfang eines Titels im CD-DA-Format ein kurzzeitiges Rauschen auf.

Bestätigungston der Fernbedienung

Bei jedem Gedrückthalten von [EQ]

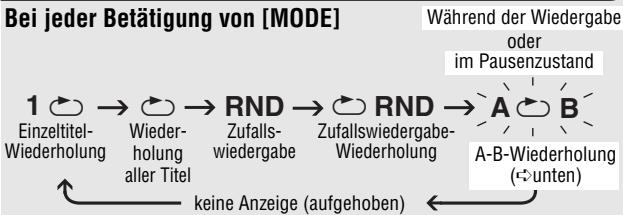

MODE-Taste

Wiedergabebetriebsarten

• Beim Abspielen von MP3-Titeln können „RND“ und „A B“ nicht gewählt werden.

Festlegender Abschnitt für A-B-Wiederholung

Drücken Sie während der Wiedergabe [MEMORY] am Anfangspunkt (A) und erneut am Endpunkt (B) des gewünschten Abschnitts.

• Um diese Funktion aufzuheben, stoppen Sie die Wiedergabe, oder führen Sie einen Sprungvorgang („Seite 4“) aus.
• Wenn Punkt B nicht festgelegt wurde, wird das Ende der Disc automatisch als Punkt B festgelegt, und die A-B-Wiederholung beginnt, sobald das Ende der Disc erreicht worden ist. Danach kann Punkt B durch Drücken von [MEMORY] neu festgelegt werden.

Albummodus (Abspielen nur der Titel eines bestimmten Albums) MP3

Bei jedem Gedrückthalten von [MODE]

Wahl eines anderen Albums (Seite 4, Album-Sprung) - Während der Programmwiedergabe kann der Albummodus nicht aktiviert werden (Seite 6).

MEMORY-Taste

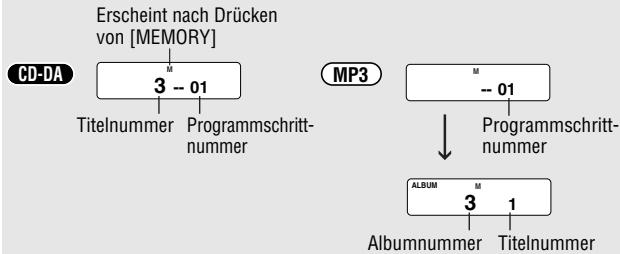

Programmwiedergabe (Abspielen nur bestimmter Titel)

Im Stoppzustand [▶] oder [▶] zur Wahl eines Titels betätigen und dann [MEMORY] drücken.

Durch Wiederholen des obigen Vorgangs können bis zu 20 Titel einprogrammiert werden.

Wiedergabe	►/■	Nach Einprogrammierung aller gewünschten Titel drücken.
Überprüfen der einprogrammierten Titel	MEMORY	Während der Programmwiedergabe drücken.
Aufheiten	►/■	Während der Programmwiedergabe drücken. (Die Anzeige „M“ verschwindet vom Display.)

Abtastersprung-Verhütungsmodus

CD-DA

Die Abtastersprung-Verhütungsfunktion (ANTI-SKIP SYSTEM) dient dazu, Abtastersprünge, die durch Erschütterungen verursacht werden können, zu verhindern oder auf ein Mindestmaß zu reduzieren. Die Speicherzeit der Abtastersprung-Verhütungsfunktion kann geändert werden.

Bei jedem Gedrückthalten von [MEMORY] im Stoppzustand wechselt die Anzeige wie folgt:

Klangqualitäts-Verbesserungsmodus, Abtastersprungverhütungs-Speicherzeit 10 Sek.

Abtastersprungverhütungs-Verbesserungsmodus, Abtastersprungverhütungs-Speicherzeit 45 Sek.

• Die Speicherzeit für MP3-Daten kann nicht geändert werden. Sie beträgt maximal 100 Sekunden bei MP3-Daten, die mit einer Bitrate von 128 kBits/s aufgezeichnet wurden.

Digital Re-master-Funktion (Wiedergabe mit noch höherer Klangqualität) MP3

Diese Funktion ermöglicht eine Regenerierung der während der Komprimierung verloren gegangenen Frequenzanteile des Signals, so dass die ursprüngliche Klangqualität der Daten vor der Komprimierung annähernd wiederhergestellt wird.

Bei jedem Gedrückthalten von [MEMORY] im Stoppzustand wechselt die Anzeige wie folgt:

RMTR

Klangverbesserung

keine Anzeige

Schonung der Akkus

Hinweise zu CD-R- und CD-RW-Discs

(nur CD-DA/MP3-Daten)

Verwenden Sie eine für Audioaufzeichnungen im Format CD-DA vorgesehene Disc, und führen Sie nach der Aufzeichnung eine Finalisierung* aus. Je nach Zustand der Aufzeichnung kann es vorkommen, dass bestimmte Discs nicht mit diesem Gerät abgespielt werden können.

** Bei der Finalisierung handelt es sich um einen nach beendeter Aufzeichnung ausgeführten Vorgang, der CD-R/CD-RW-Playern das Abspielen von Audio-CD-R-/CD-RW-Discs ermöglicht.

Abspielen von MP3-Dateien

MP3: Verfahren zur Komprimierung von Audiodaten, bei dem nur eine geringfügige Beeinträchtigung der Original-Klangqualität auftritt.

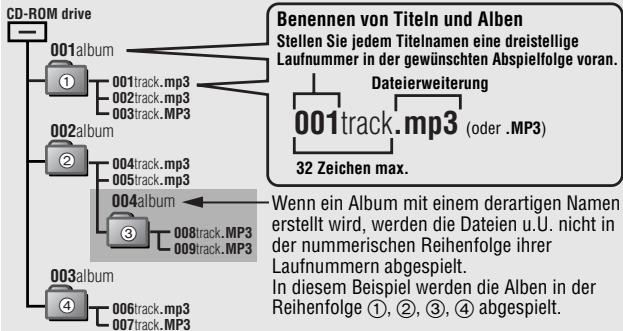

■ Erstellen von MP3-Dateien für die Wiedergabe mit diesem Gerät

Geeignete Disc-Formate: ISO9660 Level 1 und Level 2 (außer erweiterte Formate)

Einschränkungen des Gerätes

• Dieses Gerät ist nicht mit dem Multisession-Verfahren kompatibel, und wenn eine große Anzahl von Aufnahmesitzungen vorhanden ist, vergeht vor Beginn der Wiedergabe längere Zeit. Daher empfiehlt es sich, die Anzahl der Aufnahmesitzungen auf ein Mindestmaß zu beschränken.
• Dieses Gerät kann keine Dateien abspielen, die im Paketschreibeverfahren aufgezeichnet wurden.
• Je nach Art der Erstellung von MP3-Dateien kann es vorkommen, dass diese entweder nicht in der numerischen Reihenfolge ihrer Laufnummern oder überhaupt nicht abgespielt werden.

MPEG Layer-3 Audio-Dekodierungstechnologie mit Lizenz von Fraunhofer IIS und Thomson Multimedia.

Vorsichtshinweise

• Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus, und halten Sie es von Wärmequellen, z.B. Heizkörpern, fern, um eine Beschädigung zu vermeiden.
• Stellen Sie den Gebrauch des Ohrhörers ein, wenn er beim Tragen unangenehm wird oder eine milde Hautreizung verursacht. Wird der Gebrauch unter solchen Bedingungen fortgesetzt, können Ausschlag und andere allergische Reaktionen verursacht werden.

Batterien

• Entfernen Sie auf keinen Fall die Ummantelung von Batterien und verwenden Sie keine Batterien, deren Ummantelung sich teilweise abgelöst hat.
• Achten Sie darauf, Batterien polaritätsrichtig (+ und -) einzulegen.
• Legen Sie nicht Batterien verschiedener Sorten oder alte und frische Batterien gemeinsam ein.
• Entfernen Sie die Batterien, wenn das Gerät längere Zeit nicht verwendet werden soll.
• Werfen Sie Batterien auf keinen Fall in ein Feuer, versuchen Sie nicht, Batterien kurzzuschließen oder zu zerlegen, und setzen Sie sie keiner starken Wärme aus.
• Versuchen Sie auf keinen Fall, herkömmliche Trockenzellen aufzuladen.
• Batterien dürfen nicht gemeinsam mit Metallgegenständen, z.B. Münzen, Schlüsseln oder Schmuckstücken, in den Taschen von Kleidungsstücken, in Handtaschen usw. mitgeführt werden. Durch Berührung mit einem Metallgegenstand kann ein Kurzschluss verursacht werden, der zu einem Brand führen kann.
• Halten Sie Batterien außerhalb der Reichweite von Kleinkindern. Wird eine Batterie versehentlich verschluckt, kann dies zu Magen- und Darmverletzungen führen.
• Verbrauchte Batterien sachgerecht entsorgen.

Wiedergabe

• Vermeiden Sie ein Hören von Musik mit hoher Lautstärke über Kopfhörer oder Ohrhörer. Gehörschäden können bei einem längeren Gebrauch eines Kopfhörers oder Ohrhörers auftreten. Falls die Ohren klingen, verringern Sie die Lautstärke oder stellen Sie den Gebrauch des Kopfhörers bzw. Ohrhörers ein.
• Verwenden Sie den Kopfhörer bzw. Ohrhörer auf keinen Fall beim Lenken eines Fahrzeugs. Dies stellt eine Gefährdung der Verkehrssicherheit dar und ist in vielen Ländern gesetzlich verboten.
• Gehen Sie in einer potentiellen Gefahrensituation mit äußerster Vorsicht vor oder stellen Sie den Gebrauch des Kopfhörers bzw. Ohrhörers vorübergehend ein.
• Sollte der jeweils verwendete Kopfhörer oder Ohrhörer eine offene Ausführung besitzen, darf die Lautstärke nicht so weit erhöht werden, dass Umgebungsgeräusche nicht mehr wahrgenommen werden können.

CDs

• Verwenden Sie keine unregelmäßig geformten CDs.
• Verwenden Sie keine nicht normgerechten Discs.
• Verwenden Sie keine CDs mit Etiketten, die mit einem handelsüblichen Etikettendrucker bedruckt wurden.
• Verwenden Sie keine CDs mit teilweise abgelösten Etiketten oder Aufklebern, oder Discs, auf denen Klebstoff unterhalb von Etiketten oder Aufklebern ausgetreten ist.

Pflege und Instandhaltung

Bei einer Verschmutzung der Außenflächen reiben Sie diese mit einem weichen, trockenen Tuch ab.

• Verwenden Sie auf keinen Fall Farbverdünner oder Benzol zum Reinigen dieses Gerätes.
• Vor der Verwendung eines chemisch behandelten Reinigungstuchs lesen Sie bitte die dem Tuch beiliegende Gebrauchsanweisung aufmerksam durch.

Technische Daten

Audio (CD-DA)

Abtastfrequenz: 44,1 kHz

Anzahl der Kanäle:

2 (links und rechts, Stereo)

Frequenzgang: 20 Hz bis 20.000 Hz

+0,5dB bis -7 dB

Kopfhörer-Ausgangspegel:

Maximal 8mW + 8mW eff./

16Ω (einstellbar)

Abtaster

Lichtquelle: Halbleiterlaser

Wellenlänge: 780 nm

MP3

Unterstützte Bitraten (variable

Bitraten werden unterstützt):

32 kBit/s bis 320 kBit/s

(Empfehlung: 128 kBit/s)

Unterstützte Abtastfrequenzen:

48 kHz/44,1 kHz/32 kHz

Maximale Anzahl der Disc-Einträge

(Gesamtanzahl von Alben und Titeln):

999

Maximale Anzahl der Albennamen: 100

Allgemeine Daten

Stromversorgung:

Gleichstromeingang

(über mitgelieferten Netzadapter):

4,5 V Gleichspannung

Netzadapter-Eingangsleistung:

220-230 V Wechselspannung

50/60 Hz

Leistungsaufnahme:

Bei Spannungsversorgung über

Netzadapter (MP3/CD-DA):

0.8 W/0.8 W

Aufladen:

2,7 W

Betriebstemperaturbereich:

0 °C bis 40 °C

Umgebungstemperaturbereich beim

Aufladen:

5 °C bis 40 °C

Betriebszeit:

Bei Betrieb auf einer stabilen Unterlage, einer Umgebungstemperatur von 25 °C, EQ-Funktion ausgeschaltet, Haltefunktion aktiviert, Abtastsprungverhütungs-Einstellung POS 1 (CD-DA), empfohlene Bitrate (MP3: 128 kBit/s) und Digital-Remaster-Funktion ausgeschaltet (MP3); bei den Angaben zur Betriebszeit handelt es sich um ungefähre Werte in Stunden.

Spannungssquelle	MP3-Disc	CD-DA-Disc
2 Alkalibatterien (LR03)	45	26
2 Alkalibatterien (LR6)	110	60
4 Alkalibatterien (2×LR03+2×LR6)	155	86
2 separat erhältliche Akkus*	30	16
2 separat erhältliche Akkus* und 2 Alkalibatterien (LR6)	140	76

※ HHR-4AGE/2B

Ladezeit: ca. 3,5–4,5 Stunden

• Je nach den Einsatzbedingungen kann es vorkommen, dass die tatsächlich erzielte Betriebszeit kürzer ist als in der obigen Tabelle angegeben.
• Beim Abspielen von CD-RW-Discs verringert sich die Betriebszeit beträchtlich.

Abmessungen (B × H × T)

136,7 mm × 19,9 mm × 136,7 mm

Masse:

179 g (mit Akkus)

155 g (ohne Akkus)

Bemerkungen:

Änderungen der technischen Daten bleiben jederzeit vorbehalten.

Bei den Angaben zu Masse und

Abmessungen handelt es sich um

Näherungswerte.

Störungsbeseitigung

Bitte überprüfen Sie im Störungsfall die Hinweise der nachstehenden Liste, bevor Sie den Kundendienst in Anspruch nehmen. Falls Sie Fragen zu den Prüfpunkten haben oder sich eine Störung anhand der unten angegebenen Abhilfemaßnahmen nicht beseitigen lässt, nehmen Sie bitte Kontakt mit Ihrem Fachhändler auf.

Wiedergabe ist nicht möglich.

Die Haltefunktion ist aktiviert. Heben Sie die Haltefunktion auf (Seite 4). Die Batterien sind u. U. erschöpft (Seite 3). Die Disc wurde falsch eingelegt. Die Disc ist zerkratzt oder verschmutzt. (Titel werden übersprungen, insbesondere beim Abspielen von MP3-Discs.) Kondensat hat sich auf der Abtasterlinse gebildet. Warten Sie eine Stunde lang, bevor Sie den Betrieb fortsetzen. Die Abtasterlinse ist verschmutzt. Reinigen Sie die Linse mit einem Blasepinsel (empfohlenes Produkt: SZZP1038C). Falls sich Fingerabdrücke auf der Abtasterlinse befinden, reiben Sie diese mit einem Wattestäbchen ab. Titel können u. U. nicht einwandfrei ausgegeben werden, wenn das Gerät dabei geschüttelt wird. - Wenn zwischen den einzelnen Aufnahmesitzungen einer im Multisession-Verfahren aufgezeichneten Disc keine Daten vorhanden sind, ist u. U. keine Wiedergabe möglich. - Wenn eine MP3-Datei eine große Menge an Daten im JPEG-Format usw. enthält, kann es vorkommen, dass der Ton stummgeschaltet wird und keine Wiedergabe möglich ist. - Wenn eine Disc Daten in entsprechenden Formaten enthält, kann es vorkommen, dass der Ton stummgeschaltet wird und keine Wiedergabe möglich ist. - Wenn eine Disc im CD-ROM-Format sowohl MP3- als auch andere Daten enthält, können nur die MP3-Dateien abgespielt werden.

Kein Ton, oder starkes Rauschen tritt auf.

Vergewissern Sie sich, dass die Stecker fest an die Buchsen angeschlossen sind. Reiben Sie die Stecker mit einem sauberen Tuch ab. Die Disc ist zerkratzt oder verschmutzt. - Beim Abspielen von MP3-Daten, die mit niedriger Aufnahmequalität aufgezeichnet wurden, können Tonaussetzer und Rauschen auftreten. - Wenn das Gerät ständigen Erschütterungen ausgesetzt wird, verschwindet die Anzeige der verstrichenen Spielzeit vom Display, und Tonaussetzer treten auf.

Die Wiedergabe wird nicht an der Stelle fortgesetzt, an der sie vorher gestoppt wurde.	●Bei Zufallswiedergabe steht die Fortsetzungs-Funktion nicht zur Verflügung. ●Unter bestimmten Bedingungen arbeitet die Fortsetzungs-Funktion u.U. nicht einwandfrei.
Die Wiedergabe startet nicht mit dem ersten Titel.	●Eine der Zufallswiedergabe-Betriebsarten ist u.U. aktiviert (↔Seite 5). ●Die Wiedergabe wird an der Stelle fortgesetzt, an der sie vorher gestoppt wurde (↔Seite 4, Wiedergabe). (Wen der Disc-Fachdeckel bei ausgeschalteten Gerä geöffnet wird, kann es vorkommen, dass die Fortsetzungs-Funktion nicht aufgehoben wird.)
Suchlauf ist nicht möglich.	Bei Discs, die MP3-Dateien enthalten, ist kein Suchlauf möglich.
Punkt A oder B kann nicht festgelegt werden.	Nahe dem Ende der Disc kann Punkt A oder B für A-B-Wiederholung u.U. nicht festgelegt werden.
Der Digital Re-master-Modus oder Abtastersprung-Verhütungsmodus kann nicht gewechselt werden.	Wenn Sie [←] oder [▶] vor Drücken von [MEMORY] betatigt haben, kann der Modus nicht umgeschaltet werden.
Die Digital Re-master-Funktion arbeitet nicht.	Je nach Art der MP3-Datenaufzeichnung auf die Disc steh dieser Effekt u.U. nicht zur Verflügung.
Alben können nicht übersprungen werden.	Während der Wiedergabe ist kein Sprung vom letzten zum ersten Album oder umgekehrt möglich.
Der Bestätigungsston der Fernbedienung wird nicht abgegeben.	Der Bestätigungsston ist u.U. abgeschhaltet worden (↔Seite 5).
Die Fernbedienung arbeitet nicht einwandfrei.	●Ziehen Sie den Stecker aus der Buchse, und schiben Sieihn dann erneut bis zum Anschlag hinein. ●Verwendten Sie ausschließlich die Fernbedienung im Lieferumfang theseis Gerätes.
Die Akkus können nicht aufgeladen werden.	●Es werden andere als die für diese Gesätter vorgesehenen Spezialakkus verwendet (↔Seite 3). ●Um den Ladevorgang ausführten zu konnen, müssen zwei Akkus einlege!. ●Das Gerä muss ausgeschelt sein, bevor der Ladevorgang gestartet werden kann.

Der Netzadapter erwärmt sich während des Ladevorgangs.	Dies ist normal und kein Anzeichen einer Funktionstörung.
Das Aufladen der Akkus beansprucht sehr lange Zeit.	Unter bestimmen Bedingungen kann der Ladevorgang bis zu 4,5 Stunden beanspruchen.
Nach dem Aufladen wird nur eine kurze Betriebszeit erhalten.	●Dieses Problem tritt möglicherweise nach dem erstmaligen Aufladen der Akkus oder nach einem längeren Nichtgebrauch der Akkus auf. Nach mehreren Ladevorgängen wird die normale Betriebszeit meist wieder erhalten.●Die Akkus konnen sich entladen, wenn der Netzadapter nach beendeten Ladevorgang angeschlossen bleibt.●Wenn selbst nach einer vollständigen Aufladung der Akkus nur eine sehr kurze Betriebszeit erhalten wird, haben die Akkus möglicherweise das Ende ihrer Lebensdauer erreicht (Akkus konnen ca. 300 Mal aufgeladen werden).itte besorgen Si sich neue Nickel-Metallhydrid-Akkus (HHR-4AGE/2B).
Die Ladezustandsanzeige erscheid nicht oder zeigt den Ladezustand falsch ein.	●Bei Anschluss des Netzadapters erscheidt die Ladezustandsanzeige nicht im Display.●Wenn gleichzeitig Akkus und Trockenzellene eingelegt sind sowie unter bestimmten anderen Bedingungen arbeitet die Anzeige nicht korrekt.
Das Gerät stellt den Betrieb ein.	Trennen Sie alle Spanningsquellen (Batterien und Netzadapter)omal vom Gerät, und schlieben Sie sie dann ernut an.
Die Spanningsversorgung wird unterbrochen.	Beim Anschlieben und Abtrennen des Netzadapters wird die Spanningsversorgung selbst bei eingelegten Batterien unterbrochen.

Anzeigen im Display

hã lã	Die Haltefunktion ist aktiviert. Heben Sie die Haltefunktion auf (←-Seite 4).
nã d'iSC	•Es ist keine Disc eingelegt, oder die Disc wurde falsch eingelegt. •Die eingelegte Disc kann nicht mit thisem Gerät abgespielt werden.
BØ EN	Disc-Fachdeckel ist geöffnet.
F	Das Programm enthalt bereits 20 Titel.
J	MP3-Dateien werden momentan ausgegeben.

Sehr geehrter Kunde

(MP3/CD-DA): 0,8 W/0,8 W

Laden:

2,7 W

(MP3/CD-DA): 0,8 W/0,8 W

Laden: 2,7 W

Die Wiedergabe startet nicht.

Mitgeliefertes Zubehör

(MP3/CD-DA): 0,8 W/0,8 W

Aufladen:

2,7 W

Die Hold-Funktion ist aktiviert,

Die Antisprungfunktion ist eingestellt auf

POS 1 (CD-DA), empfohlene Bitrate

(MP3: 128 kbps), und Digital

Re-Master-Funktion deaktiviert (MP3).

(MP3/CD-DA): 0,8 W/0,8 W

Laden: 2,7 W

(MP3/CD-DA): 0,8 W/0,8 W

Aufladen: 2,7 W

Betriebstemperatur: 0°C - 40°C

Ladetemperatur

5°C - 40°C

(Steckertyp: 3,5 mm Stereo)

(MP3/CD-DA): 0,8 W/0,8 W

Laden: 2,7 W

Betriebstemperaturbereich: 0°C - 40°C

Mitgeliefertes Zubehör

-1 Fernbedienung mit angeschlossenem Kabel -1 Paar Ohrhörer für Stereo

-1 Netzadapter -1 externer Batteriehalter

Anschlüsse

Jedes Mal, wenn Sie [EQ] gedrückt halten

bP

oFF

Ton ausgeschaltet

bP on

Ton eingeschaltet

MODE-Taste

Wiedergabemodus

Jedes Mal, wenn Sie [MODE] gedrückt halten

Umschaltung

(128 kbps empfohlen)

(MP3/CD-DA): 0,8 W/0,8 W

Aufladung:

2,7 W

Betriebstemperatur:

0 °C - 40 °C

Anzeigen im Display

Unterseite des Gerätes

(Im Inneren des Gerätes)
