CS-E12CKP - Klimaanlage PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Split-Klimaanlage (Innen- und Außengerät)
Marke	PANASONIC
Modell	CS-E12CKP
Betriebsmodi	Automatisch, Heizen, Kühlen, Entfeuchten, Lüften
Kältemittel	R410A
Luftfilter	Waschbare Luftfilter (alle 2 Wochen empfohlen)
Reinigungsfilter	Catechin-Filter (CZ-SF70P) und dreifacher Desodorierungsfilter (CZ-SFD72P)
Fernbedienung	Inklusive mit AAA-Batterien (R03)
Sonderfunktionen	Ionisator, Power-Modus, Silent-Modus, Automatischer Neustart
Timer	Programmierbarer Ein- und Aus-Timer
Geräuschpegel	Weniger als 70 dB(A) im Betrieb
Stromversorgung	Einphasig 220-240 V, 50 Hz
Wartung Frontplatte	Abnehmbare und waschbare Frontplatte
Automatischer Neustart	Startet nach Stromausfall neu
Ersatzteile	Luftfilter CWD001047, Catechin-Filter CZ-SF70P, dreifacher Desodorierungsfilter CZ-SFD72P
Reparaturen	Müssen von einem qualifizierten Techniker durchgeführt werden
Schutz	Überspannungsschutzvorrichtung
Vorübergehender Betrieb bei Fehler	Möglichkeit des vorübergehenden Betriebs für Codes H23, H27, H28

Häufig gestellte Fragen - CS-E12CKP PANASONIC

Was tun, wenn das Gerät nicht funktioniert?

Überprüfen Sie, ob der Schalter eingeschaltet ist, die Sicherung nicht durchgebrannt ist, der Stecker eingesteckt ist und der Timer richtig eingestellt ist.

Warum kühlt das Gerät nicht effektiv?

Überprüfen Sie die eingestellte Temperatur, den Zustand der Luftfilter, ob die Lamellen nicht blockiert sind und ob Fenster/Türen geschlossen sind. Ein Temperaturunterschied von 8°C zwischen ein- und ausströmender Luft im Kühlmodus zeigt normalen Betrieb an.

Wie reinige ich die Luftfilter?

Entfernen Sie die Filter, saugen Sie den Schmutz ab, waschen Sie sie mit lauwarmem Seifenwasser, spülen Sie sie aus und trocknen Sie sie vollständig, bevor Sie sie wieder einbauen. Reinigen Sie sie in staubiger Umgebung alle 2 Wochen.

Was bedeutet das Blinken der Timer-Anzeige?

Die Anzeige blinkt, um eine Störung anzuzeigen. Halten Sie die Prüftaste der Fernbedienung 5 Sekunden lang gedrückt, um einen Fehlercode anzuzeigen. Notieren Sie den Code und wenden Sie sich an einen Reparaturdienst.

Wie verwende ich die Ionisator-Funktion?

Drücken Sie die Ionizer-Taste auf der Fernbedienung. Die grüne Anzeige leuchtet auf. Zum Ausschalten erneut drücken. Im Betrieb erzeugt es negative Ionen zur Luftreinigung.

Die Luft kommt nicht sofort nach dem Einschalten heraus, ist das normal?

Ja, im Kühl- oder Entfeuchtungsmodus beginnt die Luft nach etwa 40 Sekunden zu strömen. Im Heizmodus kann es eine Verzögerung geben, um das Ausblasen kalter Luft zu vermeiden.

Wie stelle ich den Timer ein?

Stellen Sie sicher, dass die Uhrzeit korrekt ist. Drücken Sie für den Einschalt-Timer ON-TIMER, stellen Sie die Uhrzeit mit den +/- Tasten ein und bestätigen Sie. Für den Ausschalt-Timer verwenden Sie OFF-TIMER. Zum Abbrechen drücken Sie CANCEL.

Welche Fehlercodes gibt es und was tun?

Die Codes H23, H27, H28 ermöglichen einen vorübergehenden Betrieb (jeweils Kühlen, Heizen, Kühlen). Halten Sie die Prüftaste gedrückt, notieren Sie den Code, schalten Sie das Gerät aus und kontaktieren Sie einen Techniker.

Wie pflege ich den Luftreinigungsfilter?

Der Catechin-Filter kann abgesaugt werden (alle 6 Monate empfohlen) und muss alle 3 Jahre ausgetauscht werden. Der dreifache Desodorierungsfilter kann 6 Stunden lang der Sonne ausgesetzt werden, um sich zu regenerieren. Beachten Sie die Referenzen für den Austausch.

Kann ich das Gerät selbst installieren?

Nein, die Installation muss von einem zugelassenen Fachmann durchgeführt werden, um Leckagen, Stromschläge oder Brände zu vermeiden. Eine falsche Installation kann die Garantie ungültig machen.

BEDIENUNGSANLEITUNG CS-E12CKP PANASONIC

Wir danken Ihnen für den Kauf unseres Panasonic-Raumklimageräts.

INHALT

Besondere Merkmale 21

▶Sicherheitshinweise 22

Montagehinweise
Wichtige Betriebshinweise

Bezeichnung Der Geräteile 23~24

Innengerat
AuBengerat
Zubehor
Fernbedienung

Betriebsvorbereitungen 25

Innengerat
Fernbedienung

Bedienung 25~26
Einstellen Des Timers 27
Komfortbetrieb 27

Leistungsbetrieb
Wispermodus
lonenerzeuger

Pflege und Wartung 28

■ Reinigen des Innengerats und der Fernbedienung
Reinigen der Grobstaubfilter
Reinigen des Frontgitters
Luftreinigungsfilter
■ Kontrollen vor Beginn der Kühlsaison
Längere Nichtbenutzung des Klimageräts
Empfohlene Inspektionen

Nutzliche Hinweise 29
Tips Zu Betrieb Und Energieeinsparung .... 29
Störungssuche 30
Wenden Sie Sich direkt an ihren Handler

Remarque:

Kuhl und gerauschem - Komfort durch Panasonic Inverter-Klimagerät.

Leuchttaste

Einfachere Bedienung im Dunkeln.

(Siehe Seite 24)

• Automatikbetrieb

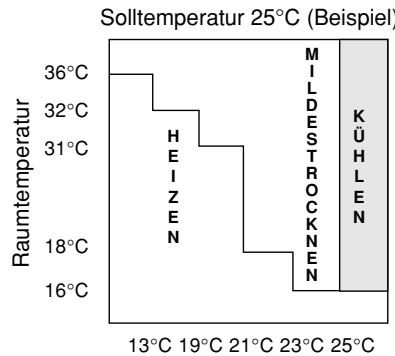

Optimale Betriebsart anhand der Raumtemperatur ermitteltn.

(Siehe Seite 25)

• Vertikaler und horizontaler Air-Swing

Die vertikalen und die horizontalen Luftlenklamellen sind mit einer Schwenkautomatik ausgestattet

(Siehe Seite 26)

Wispermodus

FürleisenBetrieb.

(Siehe Seite 27)

• Ionisiermodus

Erzeugt negativ geladene lonen zur Luftreinigung.

(Siehe Seite 27)

• Turbobetrieb

Sorght für einchnelles Erreichen der gewündsten

Raumtemperatur.

(Siehe Seite 27)

Abnehmbares Frontgitter

Zum Schnellen und einfahren Reinigen. (waschbar)

(SieheSeite28)

Catechin-Feinfilter

Dient der Abscheidung von Staub, Tabakrauch und feinste

Partikel aus der Raumluft. Zudem lasst sich der Verbreitung von Viren und Bakterien, die in thism Filter abgeschieden werden, vorbeugen.

(SieheSeite28)

Dreifach-Geruchsfilter

Absorbiert Gerüche von Tapeten, Baumaterial und organische Gerüche.

(Siehe Seite 28)

• Automatischer Wiederanlauf

Zur automatischen Wiederinbetriebnahme des Geräts nach einem Netzausfall.

(Siehe Seite 29)

Umweltfreundlich (Modelle mit Kuhlmittel R410A)

Das verwendete Kuhlmittel R410A ist kein

Treibhausgas -DMAH- und die Schadigung der Ozonschicht.

Warhinweise

1) Bei Beschädigung des Netzkabels muss das Kabel durch den Hersteller, seinen Kundendienst oder eine entsprechend autorisierte Person ausgewechselt werden, um Verletzungsgefahren zu vermeiden.
2) Vor der Durchführung von Wartungsarbeiten ist der Netzstecker zuziehen bzw. die Stromversorgung zu unterbrechen.
3) Im Falle von Störungen, die einer Reparatur bedürfen, wenden Sie sichitte an ihren Handler oder den Kundendienst. Führn Sie auf keinen Fall Reparaturen selbst aus!
4) Im Notfall ist die Stromzufuhr zum Gerät wie folgt zu unterbrechen: Ziehen Sie den Netzstecker aus der Steckdose oder betätigten Sie den Sicherungsautomaten bzw. einen anderen, eventuell vorhandenen Trennschalter.

Achtung

FALLS DIE STROMVERSORGUNG ÜBER EINE

NETZSTECKDOSE ERFOLGT, MUSS DER

NETZSTECKER BEINICHTVERWENDUNG DES

KLIMAGERÄTS AUS DER STECKDOSE GEZOGEN

WERDEN

Der A-bewertete Schaldruckpegel these Gerats beträgt

entspruchend den Prüfbedingungen nach JIS C 9612

weniger als 70 dB(A). Dabei gelten folgende Meßbedingungen:

Das Gerät arbeitet bei maximaler Kühlleistung,

die Meßentfernung vom Gerät beträgt 1 m.

HINWEISE

Ein Austausch oder Anschluss des Netzsteckers darf nur durch ordnungsgemäß qualifiziertes Personal erfolgen.

Der maximale Schalldruckpegel beträgt 70 dB(A) oder weniger gemäß "Maschinenlärn-Informationsverordnung 3. GSGV, 18. Januar 1991".

BESCHEINIGUNG

Es wird bestätigt, daß der im Gerät enthaltene Druckbehälter einer Druckprüfung nach §9 der Druckbehälterverordnung und vom Sachkundigen einer Abnahmeprüfung unterzogen wurde. Dichtheit und ordnungsgemäßer Zustand der Kälteanlage gemäß VGB 20 wurden ebenfls überprüft (siehe Typenschild) Das Ergebnis der Prüfungen entsprach den gestellten Forderungen.

(SILVARAJU)

Produktionsleiter

(S.T. YEO)

Sachkundiger

SICHERHEITSHINWEISE

Bitte lessen Sie die folgenden Sicherheitshinweise vor der Inbetriebnahme sorgfältig durch!

• Eine unsachgemäß Bedienung infolge MiBachtung der Bedienungsanleitung kann zu Verletzungen und Beschädigungen führen. Um dies zu vermeiden, sind die folgenden Hinweise unbedingt zu beachten.
  Die Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt:

Vorsicht

Dieser Hinweis deutet daraufhin, daß seine Nichtbeachtung zu schweren Verletzungen oder gar zum Tod führen kann.

! Achtung

Dieser Hinweis deutet daraufhin, daß seine Nichtbeachtung zu Verletzungen oder zu Beschädigungen führen kann.

• Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:

Dieses Symbol auf weißem Grund weist daraufhin, daß eine bestimmte Tätigkeit NICT durchgeführt werden darf.

These Symbole auf schwarzem Grund weisen darauf auf hin, daß bestimmte Tätigkeiten durchgeführt werden MÜSSEN.

■ Montagehinweise

Vorsicht

• Nehmen Sie den Ein- und Ausbau bzw. die Neuinstallation deses Geräts nicht selbst vor. Eine unsachgemäß Installation kann elektrische Schläge oder Brände verursachen oder dazu führen, daß Wasser aus dem Gerät tropf.

Achtung

Das Raumklimager at muB geerdet werden. Eine unsachgemae Erdung kann elektrische Schlage zur Folge haben.
Gerät nicht in explosionsgeführdeten Bereichen installieren.

Wenn sich in direkter Nähe des Klimagerats brennbare Gase ansammeln, konnten diese durch das Gerät entzündet werden.

Die Kondensatleitung muß korrekt angeschlossen sein. Bei unsachgemäß angeschlossener Kondensatleitung kann Kondenswasser austreten.

Wichtige Betriebshinweise

Vorsicht

Dieses Symbol warnt vor schweren Verletzungen mit eventueller Todesfolge.

Benutzen Sie keinen Mehrfachstecker.
Das Klimagerätarf nicht durch Einstecken und Herausziehen des Steckers ein- bzw. ausgeschaltet werden.
Das Klimagerätarf nicht mit nassen oder feuchten Händen bedient werden.
Das Netzkabelarf nicht beschädigt oder verändert werden.
- Versuchen Sie nicht, den Finger oder andere Gegenstände in die Geräte zu stecken.
Gerät nicht über längerere Zeiträume direkt einem kalten Luftstrom aussetzen.

• Den Stecker richtig in die Steckdose stecken.
• Es davon nur das vorgeschriebene Netzkabel verwendet werden.

• Bei Störungen (z. B. verbrannte Geruch) ist das Klimagerät auszuschalten und der Netzstecker zuziehen.

Achtung

Dieses Symbol warn't vor Verletzungen.

• Ziehen Sie den Stecker nicht am Netzkabel Heraus.
• Das Klimagerätarf nicht mit Wasser gereinigt werden.
  Gerät nicht für andere Zwecke (z.B. Konservierung) verwenden.
• Stellen Sie keine Verbrennungsgeräte im direkten Zuluftstrom des Klimageräts auf.
• Ne pas s'asseoir ou placer quoi que ce soit sur l'appareil d'extérieur.

• Netzschalter vor jeder Reinigung auf AUS stellen.
  Lüften Sie den Raum regelmäßig.
• Nach längerer Verwendung die Montagehalterung auf Schäden kontrollieren.

• Unterbrechen Sie die Stromversorgung, wenn das Gerät längerere Zeit nicht benutzt wird.

BEZEICHNUNG DER GERÄTETEILE

Innengerät

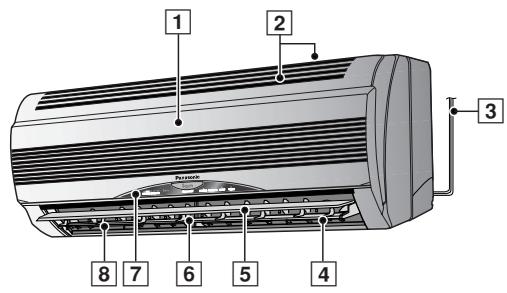

1 Frontgitter
LufteinlaB
3Netzkabel
4 Ionisier
5 Luftlenklamelle fur vertikale Zuluftrichtung
6 Luftlenklamelle fur horizontale Zuluftrichtung
7 Anzeigetafel
8 LuftauslaB

1 Funktionstaste für Betrieb ohne Fernbediennung (Innengerät bei geöffnetem Frontgitter)
2 Leistungskontrollanzeige - ORANGE

• Anzeige der Kompressor-betriebsbedingung von LOW (niedrig) bis HIGH (hoch).
  Die Anzeige ist bei stehendem Kompressor erloschen.

3 Anzeige "Ionisier-Betrieb" - GRUN
4Netzanzeige -GRUN
5 Anzeige "Leistungsbetrieb" - ORANGE
6 Anzeige "Wisper-Betrieb" - ORANGE
7 Anzeige "Timer-Betrieb" - ORANGE

Innengerat

(Innengerät bei geöffnetem Frontgitter)

1 Luftansaugöffnungen
2 Anschlußkasten
3 Rohrleitungen
4 Anschlußkabel
5 Kondensatleitung
6 LuftauslaB

Zubehör

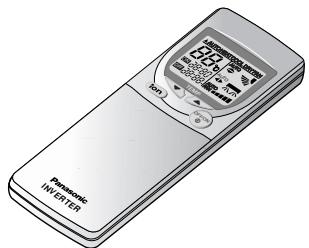

Fernbedienung
Mehrsprachiger Aufkleber für Fernbedienung

Fernbedienungshalter

Zwei (AAA) R03-Trockenbatterien oder gleichwertige Batteriendry.

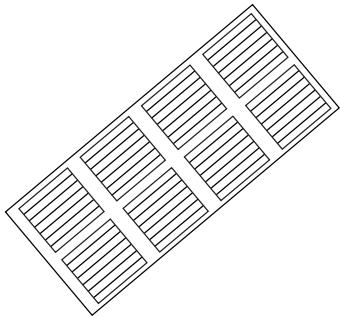

(Dreifach-Geruchsfilter)

BEZEICHNUNG DER GERÄTETEILE

Fernbedienung

Fernbedienungssignal.

• Zwischen der Fernbedienung und dem Klimagerät)dürfen sich keine Hindernisse befinden.
  Maximale Entfernung: 10m
• Bei Signaleingang ertont ein kurzer oder ein langer Piepton.

- Hinweise zur Verwendung der Fernbedienung.

• Lassen Sie die Fernbedienung nicht fallen.
  Die Fernbedienung scarf nicht naB werden.
• Manche fluoreszierende Lampen können den Signalempfang beeinträchtigen. Wenden Sie sich in thisem Fallitte an ihren Fachhändler.

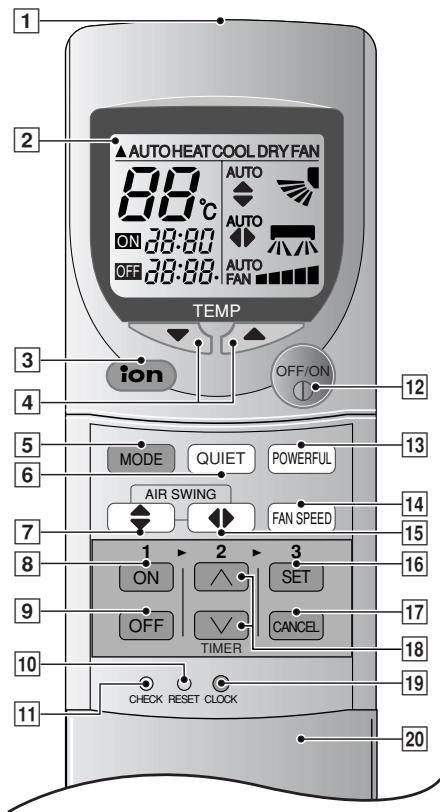

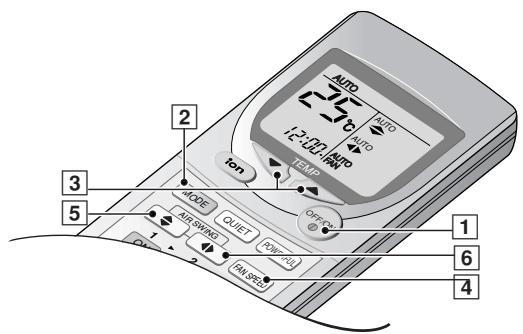

1 Sender
2 Anzeigefeld
3 Taste für Ionisierbetrieb
4 Tasten zum Einstellen der Raumtemperatur (leuchttaste)
5 Betriebsarten-Wahltaste
6 Taste fur Wisperbetrieb
7 Taste für vertikale Luftstromrichtung
8 Programmiertaste für Einsatzfunktion
9 Programmiertaste für Ausschaltfunktion
10 Reset-Kontakte zum (Mit spitzem Gegenstand eindrücken, um den Speicher zu{löschen)
11 Prüpfunkt Nur für den Kundendienst bestimmt.
12 Ein/Aus-Taste (leuchttaste)
13 Taste fur Turbobetrieb
14 Taste zum Einstellen der Ventilatordrehzahl
15 Taste für horizontale Luftstromrichtung
16 Timer-Programmiertaste
17 Timer-Löschtaste
18 Zeit-bzw. Timereinstelltasten
19 Taste zum Einstellen der Uhrzeit
20 Deckel des Fernbedienungsgeräts

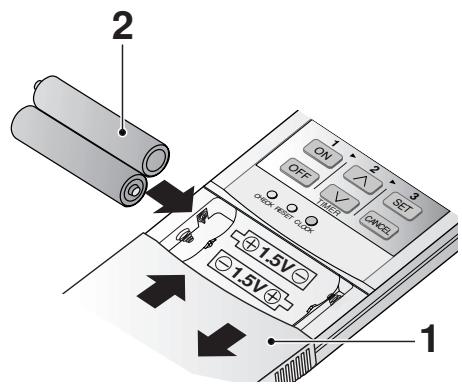

- Einlagen der Batterien

1 Deckel der Fernbedienung ganz hinunterschieben

2 Batterien einlegen

-Auf korrekte Einbaurichtung achten
- Display-Anzeige 12.00 - blinkend
- Stellen Sie nun die aktuelle Uhrzeit ein, um zuverhindern, daß sich die Batterien zu schllen entladen. (CLOCK)

- Hinweise zu den Batterien

Die Betriebsdauer der Batterien beträgt etwa ein Jahr.

- Beim Ersetzen der Batterien ist folgenden zu beachten

• Die Batterien sind jeweils durch zwei neue Batterien des gleichen Typs zu ersetzen.
• Es sollen den keine wiederaufladbaren Ni-Cd-Akkus verwendet werden.
  Die Batterien sind zu entfernen, wenn das Klimagerat langere Zeit nicht benutzt wird.

BETRIEBSVORBEREITUNGEN

Innengerät

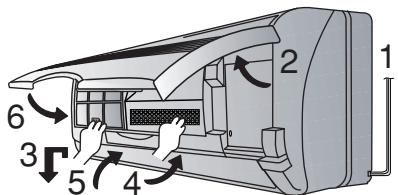

1 Netzstecker an eine getrennt abgesicherte Spannungsvorsorgung anschließen

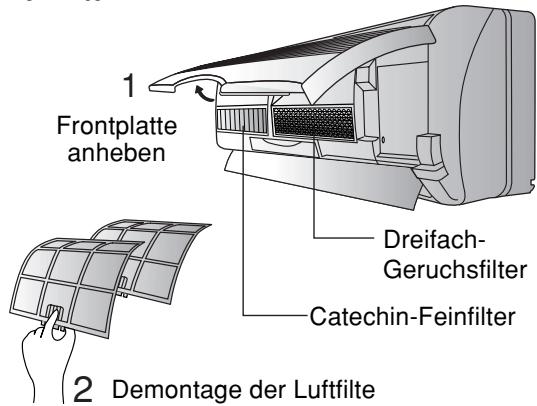

2 Offnen Sie das Frontgitter
3 Entnehmen Sie den Grobstaubfilter
4 Luftreinigungsfilter einsetzen
5 Setzen Sie den Grobstaubfilter ein
6 Schlieben Sie das Frontgitter

Fernbedienung

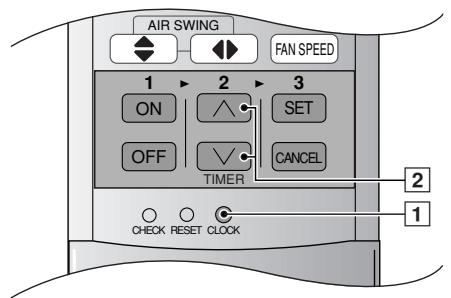

Zur Einstellung der aktuellen Uhrzeit

1 Taste 1 drucken.
2 Nun Taste drücken, um die Zeit vor- oder zurückzustellen.
3 Taste 1 erneut drucken. Die eingestellte Zeit erscheint leuchtend im Display.

BEDIENUNG

Inbetriebnahme

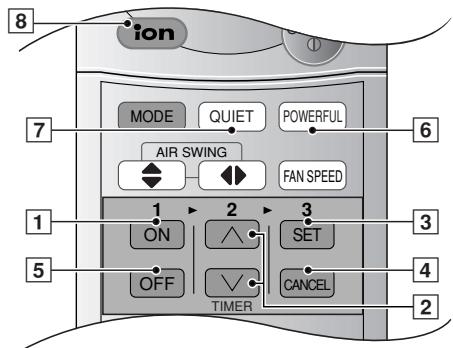

• Taste 1 drucken.
  Die grüne Netz-Anzeigeleuche (POWER) am Raumgerät leuchtet auf.

(Sie blinkt, wenn die Raumtemperatur beim Einsatzen des Heizbetriebs niedrig ist bzw. während der Ermittlung der geeigneten Betriebsart im Automatikbetrieb.) Die Leistungskontrollanzeige zeigt die Kompres-sorbetriebsbedingung an.

Zum Abschalten Taste erneut drucken.

Einstellmodus

• Taste 2 drücken, um die Auswahl vorzunehmen:-

AUTO - Automatikbetrieb

HEAT - Heizbetrieb

COOL - Kuhlbetrieb

DRY Betriebsart Mildes Trocknen

FAN - Umluftbetrieb

Einstellungen der Temperatur

• Taste 3 drücken, um die Temperatur zu erhöhen bzw. zu senken.
  Die Solltemperatur kann zwischen 16^ 30^ eingestellt werden. (dies gilt nicht für den Umluftbetrieb).
• Empfohlene Temperaturbereiche:

HEAT 20^ 24^

COOL 26^ 28^

DRY : unter Raumtemperatur

Automatikbetrieb

• Beim Einschalten des Automatikbetriebs stellt das Klimagerät in Abhängigkeit von der Außentemperatur, der Raumtemperatur und der eingestellten Solltemperatur selbstätig die Betriebsart Heizen, Kühlen oder Mildes Trocknen ein.
  Die Betriebsarten können sich bei Bedarf in Abständen von 30 Minuten ändern.

AuBentemperatur

Einstellung der Ventilatordrehzahl

• Taste 4 drücken, um die Auswahl vorzunehmen: Über die Ventilator automatik hinaus konnen f芮 verschiedene Ventilatordrehzahlen eingestellt werden.

AUTO

FAN -

Heizen

Die Ventilatordrehzahl erhöht sich mit der temperature der ausgeblasenen Luft.

Kühlen Entfeuchtung

Die Ventilatordrehzahl wird so verändert, daß der Eindruck eines angenehm kühlen Lüftchens entsteht. Die Luft wird erst etwa 40 Sekunden nach Anlauf der Betriebsarten Kühlen bzw. Mildes Trocknen ausgeblasen.

Einstellung der senkrechten Luftströmungsrichtung

• Taste 5 drücken, um die Auswahl vorzunehmen:

• Bei KÜHLUNG/ENTFEUCHTUNG (COOL/DRY)

Schwenkt automatisch nach oben und unter.

Bei HEIZUNG (HEAT)

Bei niedriger Temperatur der geförderten Luft wie z. B. zu Beginn des Heizbetriebs wird die Luft horizontal abgestraht.

Sobald die Temperatur ansteigt, wird der Warmluftstrom nach unten gerichtet.

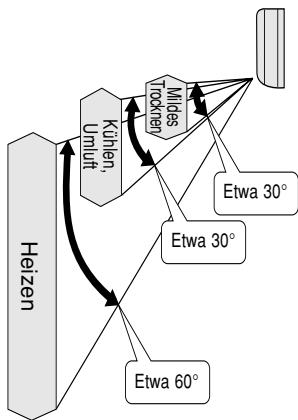

- Lamelleneinstellbereich

• Der Einstellbereich ändert sich entsprechend der jeweiligen Betriebsart (Heizen, Kühlen und Mildes Trocknen, siehe verbessherstende Abbildung).
  Der auf der Fernbedienung angezeigte Winkel entspricht nicht exakt der tatsächlichen Lamellenstellung.
• Die Lamellenstellung ändert sich in den Betriebsarten Kühlen und Mildes Trocknen automatisch, um eine Kondensatbildung zu vermeiden.
• Nach dem Ausschalten des Klimagerats schließt sich die Lamelle automatisch.

※ In thisem Bereich kann die Lamalle in fufst Stufen verstellt werden.

- Hinweise

Die Luftlenklamelle fur die vertikale Zuluftrichtung sollte in den Betriebsarten Kuhlen und Mildes Trocknen nicht nach unten gerichtet werden, weil sonst Wasser am Luftaustritt kondensieren und herabtropfen konnte.
Zum Verstellen der Luftlenklamelle fur die vertikale Zuluftrichtung ist die Fernbedienung zu verwenden. Sie darf nicht mit der Hand direkt am Gerat verstellt werden, da es sonst zu Funktionstörungen der Lamelle kommt kann. Sollte dies dennoch der Fall sein, schalten Sie das Gerät aus und wieder ein.

Einstellung der waagerechten Luftströmungsrichtung

• Taste 6 drücken, um die Auswahl vorzunehmen:

Einstellen der horizontalen Zuluftrichtung	Inne- ngerät	→
	Fernbe- dienung	→AUTO →→ →→ →→ →→

• Bei KÜHLUNG/ENTFEUCHTUNG (COOL/DRY)

Die Lamellen schwenken mit unveränderlicher Geschwindigkeit hin und her.

• Bei HEIZUNG (HEAT) Bei niedriger Umgebungslufttemperatur stromt die Luft im Modus aus. Bei steigender Temperatur schwenken die Luftstromlamellen horizontal mit einer voreingestellten Geschwindigkeit.

- Verwenden Sie diese Klimagerät unter folgenden Bedingungen:

(°C)

DBT: Trockenkugeltemperatur WBT: Feuchtkugeltemperatur	Kühlen		Heizen
	DBT	WBT	DBT	WBT
Höchsttemperatur-Kühlbetrieb (Höchsttemperatur-Heizbetrieb)	32 (30)	23 (-)	43 (24)	26 (18)
Mindesttemperatur-Kühlbetrieb (Mindesttemperatur-Heizbetrieb)	16 (2)	11 (-)	16 (-5)	11 (-6)

- Hinweise

• Wenn das Gerät für längerere Zeit nicht benutzt wird, sollte die Stromversorgung abgeschelt werden. Ansonsten werden auch dann etwa 2,8 W Strom verbraucht, wenn das Innengerät mit der Fernbedienung abgeschelt wurde.
• Wenn das Gerät abgeschaltet und sofort wieder eingeschaltet wird, gehen es erst nach 3 Minuten wieder in Betrieb.

- Hinweise zu den Betriebsarten

COOL - Kuhlbetrieb

• Zur Regelung der Raumtemperatur auf Ihr bevorzugtes Komfortniveau.

AUTO - Automatikbetrieb

• Optimale Betriebsart anhand der Raumtemperatur ermitteltn.
• Im Automatikbetrieb erfolgt keine Temperaturanzeige auf der Fernbedienung.

DRY - Betriebsart Mildes Trocknen

• In der Betriebsart Mildes Trocknen wird die Luft getrocknet, wobei die Solltemperatur beibehalten wird. Diese Betriebsart ist zu empfehlen, wenn die Luft durch starke Niederschläge sehr feucht geworden ist.
• Wenn die Raumtemperatur die Solltemperatur übersteigt, wird der Kuhlbetrieb eingeschaltet.
• In der Betriebsart Mildes Trocknen lauft der Ventilator mit einer niedrigen Drehzahl.
• Wenn die Raumtemperatur geringer ist als die an der Fernbedienung eingestellte Solltemperatur, kann es vorkommen, daß die in der Luft enthaltene Feuchtigkeit nicht verringgert wird.

HEAT-Heizbetrieb

• Im Heizbetrieb wird der Raum entsprechend der von Ihnen eingestillten Temperatur geheizt.
  Die Wärme zur Beheizung des Raumes wird der Außenluft entnommen. Bei sinkenden Außentemperaturen kann die Heizleistung des Geräts darauf zurückgehen. Es empfeht sich, bei niedrigen Außentemperaturen ein zusätzliches Heizgerät einzusetzen.

FAN - Umluftbetrieb

• Im Umluftbetrieb wird die Luft im Raum umgewälzt.
  Zudem wird die Luft gefiltert und desodoriert, wenn der elektrostatisch wirkende Feinfilter verwendet wird.

EINSTELLEN DES TIMERS

Vor dem Programmieren des Timers muß die aktuelle Uhrzeit korrekt eingestellt werden. Der Timer kann nicht programmiert werden, wenn die Zeitanzeige blinkt.

■ Funktion des Einsatz-Timers (ON-TIMER)

Zur automatischen Inbetriebnahme des Klimagerats.

• Taste 1 drücken, um Betrieb zu aktivieren.
• Taste 2 drücken, um Zeit zu erhöhen bzw. zu verringern.
  Taste 3 drucken.
• Zur Deaktivierung dieser Betriebsart Taste 4 drucken.

■ Funktion des Ausschalt-Timers (OFF-TIMER)

Zum automatischen Abschalten des Klimagerats.

• Taste 5 drucken, um Betrieb zu aktivieren.
• Taste 2 drücken, um Zeit zu erhöhen bzw. zu verringern.
  Taste 3 drucken.
• Zur Deaktivierung dieser Betriebsart Taste 4 drucken.

- Funktionsdetails Timerbetrieb

• Lorsque la MINUTERIE-MARCHE (ON-Timer) est réglée, la mise en marche commencera avant le moment sélectionné. Ceci pour permettre à la température de la pierce d'atteindre la température sélectionnée au moment désiré. (Maximum de 35 minutes en avance)
• Wenn ein Einsatzzeitpunkt programmiert ist, besteht das Gerät jeder Tag zur eingestellten Uhrzeit in Betrieb.
  Die aktuelle Uhrzeit wird nicht angezeigt, wenn der Timer programmiert wurde.
• Bei gleichzeitiger Verwendung befinder Timer leuchtet die TIMER-Anzeigeleuche am Raumgerät weiter, nachdem das Gerät durch den Ausschalt-Timer abgeschelt wurde.

KOMFORTBETRIEB

Leistungsbetrieb

Zum Schnellen Erreichen des Einstellwerts.

• Im Winter erhögtlich der Turbobetrieb ein rasches Aufheizen des Raumes (Heizbetrieb + Turbobetrieb).
• Im Sommer erhögtlich der Turbobetrieb ein rasches Abkühlen des Raumes (Kühlbetrieb + Turbobetrieb).
• Drucken 6.
  ※ Leistungsbetrieb-Anzeigeleuche (orange) am Raumgerät leuchtet auf.
• Um diese Betriebsart zu beenden, ist die Taste erneut zu drücken.

- Hinweis

Die Solltemperatur und die Ventilatordrehzahländern sich automatisch, so daß der Raum rasch aufgeheitzt, abgekühlt oder entfeuchtet wird.

Betrieb		Temperatur	Ventilatordrehzahl
Automaticik	Heizen	3,5°C höher	Ettas stärker
	Kühlen	2°C niedriger (für die ersten 20 Minuten)
	Mildes Trocknen	1°C niedriger (für die ersten 20 Minuten)

Wisperbetrieb

FürleisenBetrieb.

• Drucken 7.
  Wisperbetrieb-Anzeigeleuche am Raumgerät leuchtet auf.
• Um diese Betriebsart zu beenden, ist die Taste erneut zu drücken.

- Betriebsdetails

• Luftstromgeräusch wird gedämpft.

Ionenerzeugerbetrieb

Erzeugt negativ geladene lonen zur Luftreinigung.

• Drucken 8.
  × Ionbetrieb-Anzeigeleuche am Raumgerät leuchtet auf.
• Um diese Betriebsart zu beenden, ist die Taste erneut zu drücken.

- Betriebsdetails

• Klimaanlage EIN (ON): Erzeugt negativ geladene lonen beim Betrieb.
• Klimaanlage AUS (OFF): Erzeugt negativ geladene lonen bei Ventilatorbetrieb.
• Bei blinken, zweimal taste drucken. Erneutes Blinken, kundendienst kontaktieren.

PFLEGE UND WARTUNG

■ Reinigen des Innengerats und der Fernbedienung

• Wischen Sie das Klimagerät mit einem weichen, trockenen Tuch ab.
• Gerat nur mit handwarmem Wasser (max. 40^ ) reinigen. Keine flüssigen Reinigungsmittel verwenden.

■ Reinigen der Grobstaubfilter

(Hinweis: Bei stark staubhaltiger Umgebungsluft sind die Filter in zweiwöchentlichen Abständen zu reinigen. Die Weiterverwendung verschmutzer Filter vermindert die Kühl-bzw. Heizleistung).

1 Entfernen Sie den Staub mit einem Staubsauger.
2 Waschen Sie die Rückseite des Filters mit Wasser ab.
3 Stark verschmutzte Filter konnen Sie mit Wasser und Seite oder einem milden Haushaltsreiniger abwaschen.
4 Lassen Sie die Filter trocknen, und setzen Sie sie wieder ein. Achten Sie darauf, daß der Hinweis "FRONT" nach vorneztigt.
Beschädigte Grobstaubfilter.
Ersatzfilter erhalten Sie bei ihrem Klimageräte-Fachhändler unter der Bestellnummer: CWD001047
- Zur Reinigung des Geräts niemals Benzin, Verdünning, Scheuerpulver oder mit Lauge bzw. atzenden Flüssigkeiten getränkte Lappen verwenden.

■ Reinigen des Frontgitters

(Das Frontgitter ist zum Reinigen abzunehmen).

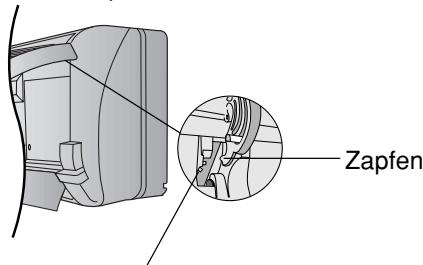

1 Frontplatte über die waagerechte Stellung hinaus anheiten und herausziehen.

2 Waschen Sie das Frontgitter vorsichtig mit Wasser und einem Schwamm.

• Üben Sie beim Waschen keinen zu festen Druck auf das Frontgitter aus, da es sonst brechen konnte.
• Bei Verwendung eines flüssigen Kuchenreinigungsmittels (Neutralreiniger) mussen die bearbeiteten Flächen anschließend gründlich abgeschült werden.
• Frontplatte des Geräts nicht in direktem Sonnenlicht trocknen.

3 Zur Montage der Frontplatte diese waagerecht ansetzen, so dass der vorstehende Teil am Raumgerät mit dem Drehpunkt übereinstimmt. Frontplatte dann eindrücken.

Vorspringender Teil des Klimagerats

Feinfilter

Dreifach-Geruchsfilter

• Absorbiert Gerüche von Tapeten, Baumaterial und organische Gerüche.
• Wiederverwendbar
• Mit Staubsauger reinigen, 6 Stunden an der Sonne trocknen setzen und wieder montieren. (Empfohlener Zeitabstand: alle 6 Monate)

Catechin-Feinfilter

• Dieser Filter ist mit Katechin beschichtet, um Bakterien- bzw. Viruswachstum zu verhindern.
• Wiederverwendbar

• Mit Staubsauger reinigen, dann wieder montieren (Empfohlener Zeitabstand: alle 6 Monate)

• Es empfieht sich, diese Filter alle drei Jahre zu erneuern. Gebrauchte Filter nicht wiederverwenden. Wenden Sie sich wegen Ersatzfilter an ihren nachstgelegen den Vertragshandler. Catechin-Feinfilter Nr: CZ-SF70P Dreifach-Geruchsfilter Nr: CZ-SFD72P

• Bei Betrieb des Klimagerats mit verschmutzem Filter drohen folgende Gefahren:
• keine Luftreinigung
• Verminderte Kühleistung
• geruchsbelastigung

■ Kontrollen vor Beginn der Kühlsaison

- Ist der Abluftsröm kalt bzw. warm?

Eine normale Funktion liegt vor, wenn 15 Minuten nach Betriebsbeginn folgende Temperaturdifferenz zwischen der Luftteinlass und Luftauslassöffnung feststellbar ist:-

COOL - mindestens 8^

HEAT - mindestens 14^

Sind Luft eintritt und Luftaustritt blockiert?

• Sind die Batterien der Fernbedienung erschöpf? Wenn die Anzeige auf dem Display der Fernbedienung schwach erscheint, sind die Batterien auszuwechseln.

Längere Nichtbenutzung des Klimageräts

1 Zur inneren Trocknung des Raumgeräts ist das System 2 - 3 Stunden lang unter folgenden Bedingungen zu betrieben:-

Gebäsebetrieb (FAN)

2 Gerät ausschalten und Netzstecker abziehen. Hinweis: Wenn das Gerät nicht über die Fernbedienung ausgescheltet wurde, Goes es beim Wiedereinstecken des Netzsteckers gleich in Betrieb (bedingt durch die automatische Wiedereinschaltfunktion).
3 Nehmen Sie die Batterien aus der Fernbedienung.

Empfohlene Inspektionen

• Nach Betrieb über mehrere Jahreszeiten verschmutzt das Gerät und seine Leistung{lasset nach. Ein verschmutztes Gerät kann je nach Einsatzbedingungen einen unangenehmen Geruch abgeben, zudem besteht die Gefahr der Verunreinigung des Entfeuchtungssystems mit Staub. Neben der regelmäßigen Reinigung sollen dieher eineaisonale Inspektion durchgefuhrt werden (wenden Sie sichitte an ihren Vertragshandler).

NUTZLICHE HINWEISE

■ Funktionstaste für den Betrieb ohne Fernbedienung

• Frontplatte anheiten und drucken.

- Automatikbetrieb

• Wenn die Fernbedienung defekt oder nicht zur Hand ist, drücken Sie die Taste AUTO OPERATION, um das Gerät in Automatikbetrieb zu schalten.
• Beim Drücken der Taste für den Betrieb ohne Fernbedienung begibt sich das Gerätsofar in den Automatikbetrieb, allerdings kann in dieser Betriebsart nicht die Temperatur eingestellt werden.
  Die Netzleuchte am Raumgerät beginnt zu blinken, bis die automatische Wahl der Betriebsart erfolgt ist.
• Um diese Betriebsart aufzuheiten, ist die Taste erneut zu drücken.

Automatischer Wiederanlauf

• Nach einem Stromausfall geh das Gerät automatisch wieder in Betrieb. Die zuvor eingestellte Betriebsart sowie die Lamellenstellung werden übernommen, es sei dann, das Gerät wurde über die Fernbedienung ausgeschaltet.
• Wenn Sie nicht möchten, daß das Gerät automatisch wieder anlauft, schalten Sie es mit dem Netzschalter am Klimagerät ab, oder unterbrechen Sie die Stromzufuhr.
• Wenn Sie den automatischen Wiederanlauf generell deaktiviert haben möchten, wenden Sie sichitte an ihren Handler.
• Der automatische Wiederanlauf besteht programmiertem Timer nicht zur Verfügung.
• Im Falle eines Wiederanlaufs besteht das Gerät erst nach Ablauf von 3~4 Minuten in Betrieb.

Stromausfall bei programmiertem Timer

Die Einstellung des Timers geht bei Netzausfall verloren. Stellen Sie den Timer nach Wiederkehr der Netzspannung neu ein.

Schutz bei Gewitter

• Dieses Klimagerät ist mit einem eigenen Überspannungsschutz versehen. Um Ihr Klimagerät darüber hinaus jedoch gegen*häufige und starke Blitzeinschläge zu schützen, sollen den Sie die Stromversorgung unterbrenchen und den Stecker aus der Steckdoseziehen.

Spannungsschwankungen

• Wenn das Außererät aufgrund von Spannungsschwankungen möglich stehen bleibt, wenden Sie sichitte an ihren Fachhändler.

TIPS ZUBETRIEB UNDENERGIEEINSPARUNG

Im folgenden finden Sie eine hilfreiche Tips, mit denen eine optimale Leistung des Klimagerats gewährleistet und die Betriebskosten niedrig gehalten werden.

Temperatureinstellung

• Durch richtige Einstellung{laffen sich ca. 10% des Stromverbrauchs sparen.
• Stellen Sie hierzu die Temperatur entsprechend hohher bzw. niedriger als eigentlich gewünscht ein.

Kuhlbetrieb (COOL) : 1^ higher Heizbetrieb (HEAT) : 2^ tiefer

Grobstaubfilter und Feinfilter

• Der Grobstaubfilter sollene etwa alle 2 Wochen:gereinigt werden, und der Feinfilter sollte alle 6 Monate ausgewechselt werden.
• Durch vershmutzte Filter kann sich die Kuhl-bzw. Heizleistung verringen.

■ Fenster und Türen geschlossen halten

• Andernfalls wird die Kuhl- bzw. Heizwirkung reduziert; es fallen unnötige Stromkosten an.

■ AuBengerat

• Der Luftausblas des Außergeräts darf nicht verstellt oder verschlüssen werden, da sich sonst die Kühlbzw. Heizleistung verringert.

Timer

• Stellen Sie das Gerät-Betrieb Timer-Betrieb, wenn Sie den Raum verlassen. So{lssst sich wertvolle Energie sparen.

Keine direkte Sonneneinstrahlung

• Halten bei Kühlbetrieb die Vorhänge oder Gardinen geschlossen, um direkte Sonneneinstrahlung zu vermeiden.

STÖRUNGSSUCHE

Bevor Sie den Kundendienst rufen, sollenn Sie die Checklisten auf den folgenden Seiten durchgehen.

Problem?	Krontrolten
Das Klimagerät lauft nicht	Hat der Sicherungsautomat ausgelöst? Wurde der Netzstecker gezogen? Wurde der Timer falsch eingestellt?
Das Klimagerät kühlt bzw. heizt nicht richtig	Wurde die Temperatur richtig eingestellt? Sind die Filter verschmutzt? Sind die Luftlein- oder-auslasse des Außergeräts zugestellt? Stehen irgendwelche Fenster oder Türen offen? ※ Messen Sie die Temperaturdifferenz zwischen Luftansaug und Luftaustritt. Wenn der Temperaturunterschied 15 Minuten nach der Inbetriebnahme mindestens 8°C (Kühlbetrieb) bzw. 14°C (Heizbetrieb) beträgt, arbeitet das Klimagerät normal.
Das Klimagerät enthalt keine Signale von der Fernbedienung, oder die Anzeige der Fernbediennung ist zu schwach bzw. nicht sightbar	Sind die Batterien zu schwach. Wurden die Batterien nicht polrlichtig einlegegt?
Problem?	Ursache
Die Luft wird nicht sofort ausgeblasen	Betriebsart Kühlen bzw. Mildes Trocknen (Ventilatorautomatik): Nach dem Einschalten des Geräts wird für etwa 40 Sekunden keine Luft ausgeblasen. Dadurch wird verhindert, daß unangenehme Gerüche in den Raum geblasen werden. Betriebsart Heizen (die POWER-LED blinkt): Die Luft wird zunachst erwärmt, bevor sie in den Raum geblasen wird.
Das Klimagerät bleibt plötzlich stehen	Betriebsart Kühlen bzw. Mildes Trocknen (Ventilatorautomatik): Der Ventilator bleibt wiederholt 80 Sekunden lang stehen undlauf dann wieder 20 Sekunden lang, wobei die Raumtemperatur gemessen wird. Sobald die Temperatur den Sollwert erreicht, Goes das Gerät wieder in Betrieb. Betriebsart Heizen (die POWER-LED blinkt): Bei niedrigen Außentemperaturen und hoher Luftfeuchte bildet sich Eis am Außergerät. Wenn die POWER-LED blinkt, wird diese Eis gerade abgetaut. Der Abtauvorgann kann bis zu 10 Minuten daulern.
Aus dem Klimagerät tritt Nebel aus	Dies kann vorkommen, wenn das Gerät kühle Luft in einen warmen Raum bläst.
Geräusae aus dem Klimagerät	Während der Abtauphase oder nach dem Ausschalten des Geräts kann es zu Zischgeräussenkommen, die dadurch entstellen, daß das im Klimagerät enthaltene Kätemittel in die entgegengesetzte Richtung geleitet wird. Aufgrund der Temperaturunterschiede kommt es zu Knackgeräussen, die dadurch entstellen, daß sich das Klimagerät ausdeht oder zusammenzieht. Das Geräusch von fließenbem Wasser stammt vom Kätemittel, welches das Klimagerät durchströmt.
Aus dem Außergerät tritt Wasser und Dampf aus	Wasser und Dampf enthalten beim Abtauen des Eises.

■ Wenden Sie Sich direkt an ihren Handler

In folgenden Fällenitte Gerät ausschalten, Netzsteckerziehen undchnellstmöglichden Handlerverständigen:

• Ungewöhnlich laute Betriebsgeräusche.
• Wasser oder ähnliches ist versehentlich in die Fernbedienung gelangt.
• Wasser tropf t aus dem Inneng0erät.
  Schalter oder Tasten Funktionieren nicht ordnungsgemäß.
• Der Sicherungsautomat besteht aus.
• Netzkabel und Stecker werden ungewöhnlich warm.
• Ein verbrannte Geruch kommt aus dem Gerät.

Blinken der Timer-LED am Innengerät

Das Blinken der Timer-LED zeigt eine Störung an.
Drücken Sie für 5 Sekunden die Prüftaste auf der Fernbedienung. Der Störungscode wird angezeigt.

Display der Fernbedienung

Den TIMER oder die Taste zum Feststellen des Störungscodes drucken.

Bei der Anzeige des korrekten Störungscodes ertont ein Piepton (viermal). Die Stromversorgung ausschalten und den Netzstecker abziehen. Informieren Sie einen Vertragshändler über den Störungscode.

• Je nachdem, welche Fehlermeldung erscheint, besteht die Möglichkeit, das Gerät vorüber- gehend weiter zu betreiben.

Fehlermeldung, die einen vorübergehenden Betrieb zuläßt	Mögliche Betriebsarten	Hinweis
H23	Kühlen	Notbetrieb mit begrenzten Funktionen (die TIMER-LED blinkt weiter)
H27	Heizen
H28	Kühlen

Vorübergehender Betrieb

1. Drücken Sie die Taste MODE und wahlen Sie Heizen oder Kühlen.
2. Drücken Sie die Ein/Aus-Taste (OFF/ON). Es ertont ein vierfacher Piepton. × Bei Erscheinen der o.g. Fehlermeldungen kann das Gerät bis zur Reparatur durch den Kundendienst eingeschrankt benutzt werden.

Bevor Sie Ihr Klimagerät in Betrieb besteht, sollen den Sie diese Betriebsanleitung aufmerksam durchlesen und für den späteren Bedarf aufbewahren.

CHARACTERISTIQUES

Automatische Bediening

BittnotierenSie die folganden Daten:

Modell-Nr
Serien-Nr
- Handler-Nr
- Kaufdatum

Remarque
