| Produkttyp | Analog/DV-Videokonverter/-prozessor |
| Stromversorgung | Netzadapter mitgeliefert |
| Eingangsanschlüsse | DV (2x), Composite analogisch, S-Video, Audio |
| Ausgangsanschlüsse | DV (2x), Composite analogisch (2x), Audio |
| Unterstützte Videoformate | NTSC, PAL (Auswahl über DIP-Schalter) |
| Hauptfunktionen | Bildsynchronisator (Frame Sync), Zeitkorrektor (TBC), 3D Y/C-Trennung, AGC, Einstellungen für Helligkeit, Farbe, Farbton, Kontrast, Audiopegel |
| Audioeinstellungen | Format 48 kHz/16 Bit oder 32 kHz/12 Bit, Audio-Lock-Modus, Audio-Mix-Modus |
| Anzeigen | Bildsynchronisation, Audiopegel (grün/rot) |
| Erdung | Erdungsklemme |
| Sicherheit | Kensington-Schloss |
| Abmessungen | Ca. 220 x 45 x 200 mm (B x H x T) (Schätzung) |
| Gewicht | Ca. 1,5 kg (Schätzung) |
| Betriebstemperatur | 0 bis 40 °C (Schätzung) |
| Wartung | Mit einem trockenen, weichen Tuch reinigen. Keine Lösungsmittel verwenden. |
| Inklusive Zubehör | Netzadapter, Bedienungsanleitung |
Häufig gestellte Fragen - VMC-1 ROLAND
Benutzerfragen zu VMC-1 ROLAND
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Nicht kategorisiert kostenlos im PDF-Format! Finden Sie Ihr Handbuch VMC-1 - ROLAND und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. VMC-1 von der Marke ROLAND.
BEDIENUNGSANLEITUNG VMC-1 ROLAND
Bezeichnung und Funktion der Komponenten.... 12
Vorderseite....12
Bedienungselemente auf der Rückseite....14
Unterseite (DIP-Schalter)....15
Français
Description.... 16
Face avant ....16
Face arrière....18
Bezeichnung und Funktion der Komponenten

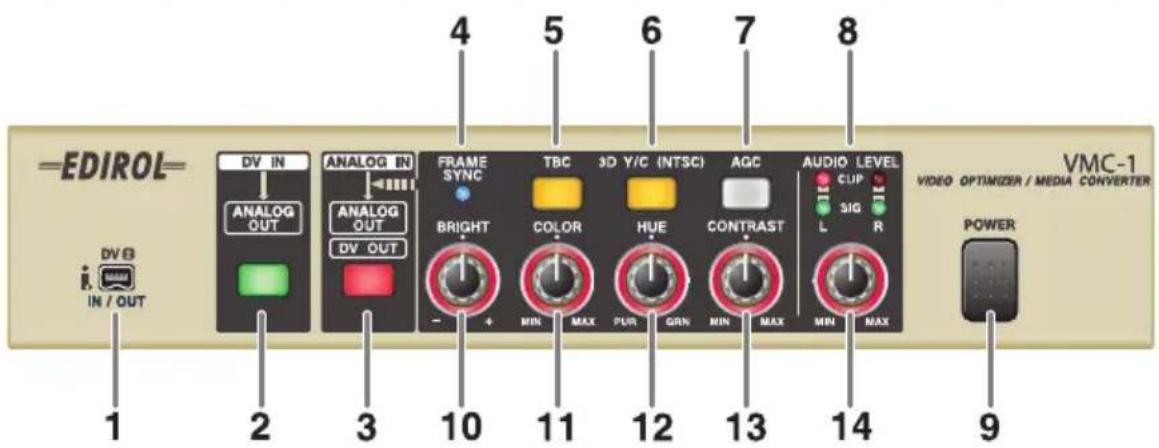

Vorderseite

1. DV-Anschluss 2 [DV2 IN/OUT]
Schließen Sie Ihr DV-Gerät oder Ihren Computer hier an.
* Sie können diesen Anschluss nicht gleichzeitig mit dem DV-Anschluss 1 an der Rückseite des VMC-1 benutzen (p. 14). Wenn Sie versuchen, beide Anschlüsse simultan zu nutzen, kann es sein, dass Ihr DV-Gerät nicht einwandfrei funktioniert.
2. DV Input-Taste [DV IN]
Drücken Sie diese Taste, wenn die Video- und Audiosignale Ihres DV-Geräts vom analogen Output gesendet werden sollen.
3. Analog Input-Taste [ANALOG IN]
Drücken Sie diese Taste, wenn die Video- und Audiosignale des analogen Inputs vom analogen Output gesendet werden sollen.
4. Bildsynchronisationsanzeige [FRAME SYNC]
Diese Anzeige leuchtet, wenn ein analoges Videosignal am Input anliegt. Die Bildsynchronisation korrigiert Synchronfehler, die durch instabile Videosignale verursacht werden und beugt Bild- und Tonverlusten vor.
Korrigiert das Bildflimmern, das oft bei der Wiedergabe von analogen Videogeräten auftritt. Normalerweise sollte der Time-base-corrector eingeschaltet sein. Die Video- und Audiosignale werden dann im Vergleich mit dem Input-Signal verzögert ausgegeben, damit die Korrektur erfolgen kann. Wenn diese Verzögerung ein Problem darstellt, können Sie diese Funktion ausschalten.
6. Drei-D Y/C Trenntaste [3D Y/C]
Diese Funktion ist nur in der NTSC-Betriebsart wirksam (p. 15). Hierdurch werden Probleme reduziert, die entstehen können, wenn ein zusammengesetztes Signal ausgegeben wird, beispielsweise feine diagonale schwarze und weiße Streifen, die einen Regenbogeneffekt (Kreuzfarben) verursachen können, oder wenn kleine weiße und schwarze Punkte mit
schwarzer Umrandung (Punktinterferenz) dargestellt werden. Das Signal wird gereinigt und Farbverschmierungen werden reduziert. Normalerweise sollte diese Funktion eingeschaltet sein. Wenn viele Bewegungen im Bild vorhanden sind, kann dies Unschärfe verursachen. Dann sollte diese Funktion ausgeschaltet werden. Statt dessen wird 2-D Y/C Trennung verwendet.
* In der PAL-Betriebsart wird immer 2-D Y/C Trennung verwendet, die Taste ist daher außer Funktion.
7. Taste automatische Helligkeitsregelung [AGC]
Hierdurch werden weiße Streifen oder schwarze Gitter korrigiert, die entstehen können, wenn die Helligkeit des Bildes nicht korrekt eingestellt ist. Normalerweise sollte diese Funktion eingeschaltet sein.
* Eine Korrektur ist nicht möglich, wenn das Videoeingangssignal bereits weiße Streifen oder schwarze Gitter aufweist.
8. Audiopegelanzeige
Die grüne Anzeige leuchtet, wenn ein analoges Audiosignal am Input anliegt. Die rote Anzeige leuchtet, wenn der Eingangspegel zu hoch ist. Reduzieren Sie den Eingangspegel, bis die rote Anzeige nicht mehr leuchtet.
9. EIN/AUS-Taste [POWER]
10. Helligkeitsregler [BRIGHT]
Durch Drehen nach rechts wird das Bild heller, durch Drehen nach links wird es dunkler.
Durch Drehen nach rechts werden die Farben dunkler, durch Drehen nach links werden sie heller.
12. Farbtonregler [HUE]
Durch Drehen nach rechts erhält das Bild einen stärker grünlichen Farbton, durch Drehen nach links einen stärker violetten Farbton.
13. Kontrastregler [CONTRAST]
Durch Drehen nach rechts wird der Kontrast verstärkt, durch Drehen nach links wird er reduziert.
14. Regler für Audio-Inputpegel [AUDIO LEVEL]
Durch Drehen nach rechts erhöhen Sie den Audio-Inputpegel.
* Wenn ein DV-Signal anliegt, sind die Tasten/Regler/Anzeigen 4. bis 8. sowie 10. bis 14. außer Funktion. Diese Funktionen beziehen sich nur auf analoge Eingangssignale.
* Wenn ein DV-Signal am Eingang anliegt, erlöschen die Anzeigen und Beleuchtungen der Tasten und Regler.

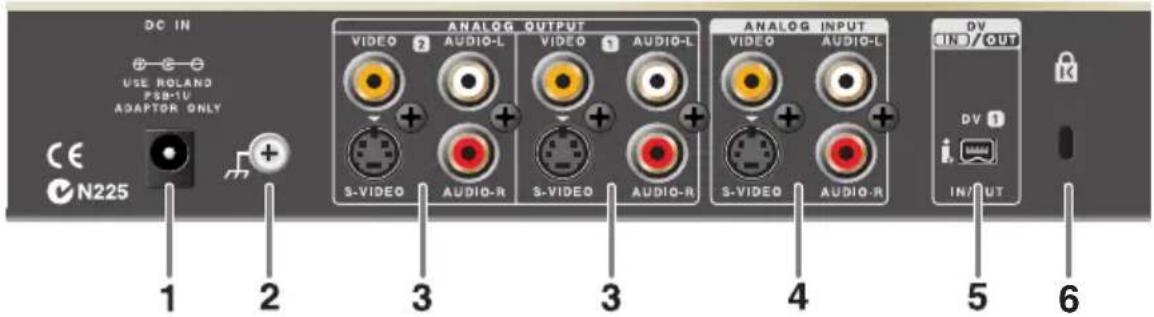

Bedienungselemente auf der Rückseite

1. Anschlussbuchse für Netzgerät
Hier schließen Sie das Kabel des mitgelieferten Netzgerätes an.
2. Erdungsterminal
3. Analoge Ausgangsbuchsen 1/2 [ANALOG OUTPUT 1/2]
Analoge Ausgangsbuchsen für Video und Audio. Schließen Sie diese an Ihr TV-Gerät, DVD-Gerät oder Videorecorder an.
4. Analoge Eingangsbuchsen [ANALOG INPUT]
Dies ist eine analoge Video/Audio-Buchse. Schließen Sie diese an Ihren VHS- oder 8mm-Videorecorder an.
* Wenn Videokabel sowohl an die S-Video-Eingangsbuchse als auch an die Kombi-Eingangsbuchse angeschlossen sind, hat der S-Video-Eingang Priorität.
5. DV-Anschluss 1 [DV2 IN/OUT]
Schließen Sie diesen an Ihr DV-Gerät oder an Ihren Computer an.
* Verwenden Sie diesen Anschluss nicht gleichzeitig mit dem DV-Anschluss 2 an der Vorderseite des VMC-1 (p. 12). Wenn Sie beide Anschlüsse simultan nutzen, kann es sein, dass Ihr DV-Gerät nicht einwandfrei funktioniert.
6. Sicherheitsschlitz

http://www.kensington.com/

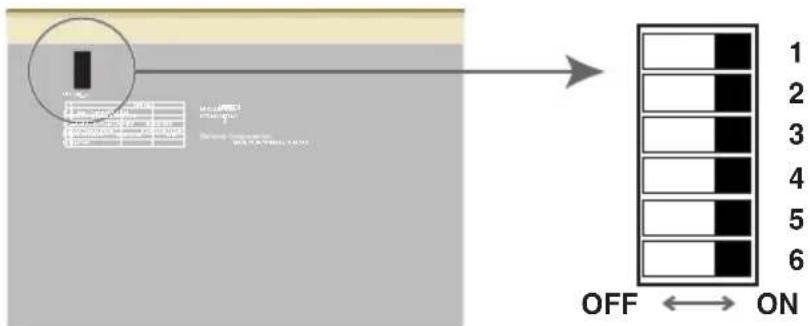

Unterseite (DIP-Schalter)

1. Schalter für Videoformateinstellung [Video Format]
Zur Einstellung des Videosignalformats.
| OFF | NTSC |
| ON PAL |
2. Schalter für NTSC-Setup-Level [NTSC Setup Level]
Zur Einstellung des NTSC-Setup-Level.
| OFF 0IRE | |
| ON 7.5IRE |
Zur Einstellung von 0IRE in Japan und von 7.5IRE in Nordamerika.
3. Schalter für Audio-Modus-Einstellung [Locked Audio Mode]
Zur Einstellung des Locked-Audio-Modus für den analogen Input.
4. Schalter für Audioformat-Einstellung [Audio Format]
Zur Einstellung der Audiosamplingrate und der Bittiefe bei analogen Eingängen.
| OFF 48kHz | /16bit |
| ON 32kHz | /12bit |
5. Schalter für Audiomix-Moduseinstellung [Audio Mix Mode]
Bestimmt, ob die Unterkanäle ausgegeben werden, wenn 32 kHz/12-Bit 4-Kanalaudio-formate über DV am Input anliegen.
6. Audiostummschaltung-Einstellschalter
Je nach der verwendeten Video-Schnittsoftware können Sie Tonrauschen am Anfang der Wiedergabe feststellen, wenn dieser Schalter auf ON gestellt ist. In diesem Fall stellen Sie ihn auf OFF.
| OFF Normal | |
| ON Kurz |
* Werkseitig ist beim VMC-1 der DIP-Schalter 6 auf OFF gestellt.
NOTE
Bevor Sie die Einstellungen der DIP-Schalter an der Unterseite ändern, müssen Sie das Gerät ausschalten.
