BEDIENUNGSANLEITUNG PS 1002 Niro EINHELL

(D) Betriebsanleitung Party-Strahler

Bevor Sie Ihre Heizung in Betrieb nehmen, lesen Sie sorgfältig die Hinweise zur Sicherheit und die Betriebsanleitung durch. Material und Verarbeitung sind so ausgewählt, daß bei bestimmungsgemäßem Gebrauch Funktionsstörungen ausgeschlossen sind. Überprüfen Sie bitte den Inhalt auf Vollständigkeit.

Inhalt 1. Gerätebeschreibung

1. Technische Daten
2. Montage
3. Sicherheitshinweise
4. Anschluß an die Gasflasche
5. Bedienungsanleitung
6. Reinigung/ Pflege/ Reparatur

1. Gerätebeschreibung

Der Party-Strahler wird für den Außeneinsatz zur Beheizung von örtlichen Flächen verwendet.

Ein Brenner innerhalb des Lochblechkorpus erzeugt die erforderliche Wärme, die über das Lochblech selbst und den Aluminium-Reflektor an die unmittelbare Umgebung als Wärmestrahlung abgegeben wird.

Der Party-Strahler muß auf einem ebenen nicht brennbaren Untergrund mit möglichst keiner oder nur sehr geringer Neigung stehen.

Das Gerät ist nur für den Anschluß von Propan-Butan (Flüssiggas) eingerichtet. Der Anschluß des Party-Strahlers erfolgt mittels einer DVGW geprüften und zugelassenen Schlauchleitung und einem Flüssiggasregler (Ausgang siehe Typenschild Leistung 1,5 kg/h) direkt an die Flüssiggasflasche.

Dabei sind zu beachten und einzuhalten:

●TRF - Technische Regeln für Flüssiggas

- Richtlinien der Berufsgenossenschaft für die Verwendung von Flüssiggas für spezielle Anwendungsgebiete.

Alle von außen sichtbaren Blech- und Rohrteile sowie der Brenner bestehen aus nichtrostendenm Stahl. Die Inbetriebnahme erfolgt über Öffnen der Gasflasche, „Drehen“ des Knebels auf Vollbrand, „Drücken“ desselbigen (ca. 10 sec.) und „Betätigen“ des Piezozünders.

Das Einstellglied beinhaltet die Stellungen Null, Vollbrand und Kleinbrand. Zwischenstellungen sind stufenlos. Eine thermoelektrische Zündsicherung verhindert das Austreten von Gas, wenn keine Flamme vorhanden ist. Fuß, Korpus, Stiele und Montagebaugruppe bestehen aus geschliffenem Edelstahl.

Der Reflektorschirm ist aus Aluminium.

2. Technische Daten

Abmessungen Höhe insgesamt: 2165 mm

Reflektordurchmesser: 850 mm

Leistung: 12,0 KW

Verbrauch: ca. 0,94 kg/h bei Vollbrand

Speisung: Flüssiggas Propan/Butan

Zündung: Piezozünder

Überwachung: thermoelektrische Flammenüberwachung

Einstellglied: stufenlos regelbar

Anschluß: Gasflaschen bis 11 kg

3. Montage

●Vor Montagebeginn Schutzfolien abziehen.

●Die Montage sollte auf einer sauberen nicht kratzenden Unterlage erfolgen.

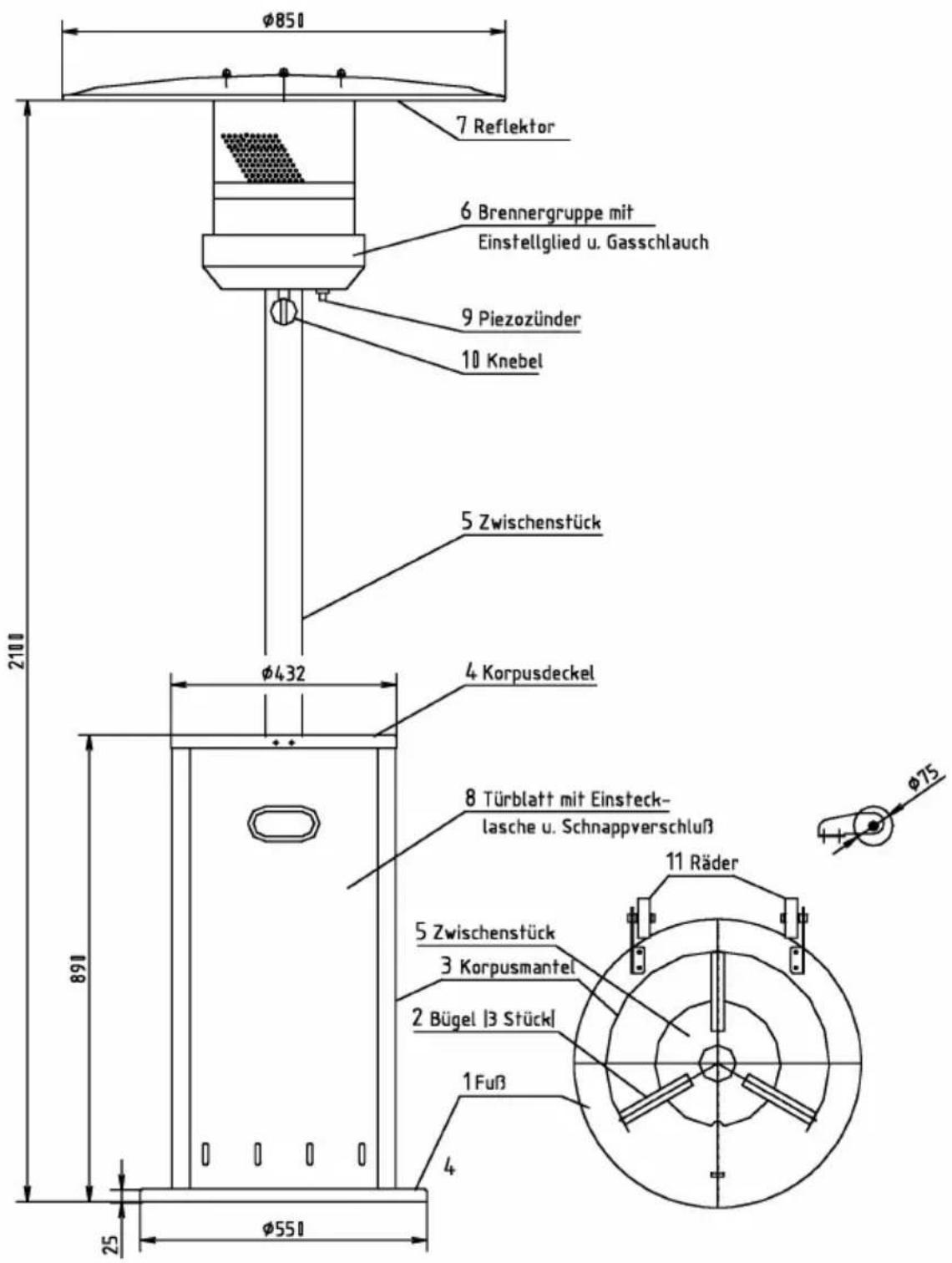

●Eine bildliche Darstellung sehen Sie auf Seite 2.

- Zuerst werden 3 Stück Bügel Pos. 2 mit dem Fuß Pos. 1 locker verschraubt und die Räder Pos. 11 montiert.

- Zwischenstück Pos. 5 seitlich einsetzen und von unten befestigen. Achtung: Lagezuordnung einhalten!

●Korpusmantel Pos. 3 anlegen und Linsenschrauben locker anziehen (Lagezuordnung!)

- Korpusdeckel Pos. 4 über Zwischenstück und Korpusmantel schieben. Lage der Bohrungen von Korpusdeckel, Korpusmantel und Blindnietmuttern M5 der Bügel in Übereinstimmung bringen und fest verbinden.

●Jetzt alle Schrauben fest anziehen.

- Brennergruppen Pos. 6 aufsetzen und dabei gleichzeitig den Schlauch in Pos. 5 Zwischenstück einschieben. Achtung! Schlauch nicht knicken und Einstellglied nicht beschädigen.

- Jetzt die Brennergruppe mit Sechskantschraube M6 x 16 und Scheibe ø 12,5 befestigen.

Zum Schluss den Reflektor Pos. 7 auflegen und verschrauben.

Gasflasche einsetzen. Schlauch mit Druckregler verbinden und Druckregler an Gasflasche anschließen - Achtung 2 x Linksgewinde. Mit Lackspray oder einem schaumbildenden Mittel die Dichtheit der Verbindungsstellen prüfen. Keinesfalls mit offener Flamme!

D

4. Sicherheitshinweise

• Party-Strahler auf eine ebene, nicht oder nur schwach geneigte Fläche stellen (max. 5°).
  ●Achtung - Gerät nur für beaufsichtigten Betrieb.
  ●Reflektor und Lochblech bei Betrieb nicht berühren - Verbrennungsgefahr!
• Es muß ein sicherer Abstand zu brennbaren Gegenständen während des Betriebes eingehalten werden.
  ●An dem Party-Strahler dürfen keine Gegenstände befestigt werden.
  ●Das Gerät darf nur im Freien verwendet werden.
  ●Der Party-Strahler dient ausschließlich zu Heizzwecken.
• Bei starkem Wind ist es ratsam den Fuß zusätzlich zu beschweren, bzw. am Boden zu befestigen oder das Gerät an einem sicheren Ort zu verwahren.
• Bei längerem Nichtgebrauch den Lochblech- und Aufsatzkorpus mit Folie abdecken, um das Eindringen von Staub und Insekten zu vermeiden.
• Ein Standortwechsel ist nur mit abgeschaltetem Party-Strahler durchzuführen.
• Kontrollieren Sie den ordnungsgemäßen Zustand und das Vorhandensein der Dichtung am Flaschenventil. Keine zusätzlichen Dichtungen verwenden.
• Im Falle einer Störung ist das Absperrventil der Gasflasche sofort zu schließen.
• Der Party-Strahler darf nur über einen zwischengeschalteten Druckregler mit einem zulässigen Ausgangsdruck, siehe Geräteschild und werkseitige Einstellung, betrieben werden.
• Inbetriebnahme und Zündung unbedingt nach dem unter Punkt 6.1 angegebenen Reglement durchführen.

Wartung: Der Gasschlauch ist von einem Fachbetrieb in Abständen von 5 Jahren zu überprüfen.

Hinweise zum gewerblichen Einsatz:

Gemäß BGV D34 (VBG 21), DIN 4811-3 und TRF 96 ist bei gewerblichem Einsatz (z. B. auf Jahrmärkten) ein Sicherheitsdruckregler mit integrierter Überdrucksicherung einzusetzen.

Dieser Regler gehört nicht zum Lieferumfang.

Vor der Inbetriebnahme des Gerätes ist eine Dichtheitsprüfung an allen Verbindungsstellen mittels Lecksuchspray oder einem schaumbildeden Mittel durchzuführen. Keine offene Flamme verwenden. „Die Prüfung darf nicht bei Betrieb erfolgen.

5. Anschluß an die Gasflasche (5 bzw. 11 kg)

Zum Anschluß des Gerätes sind folgende Teile erforderlich:

●handelsübliche Gasflasche

- fest eingestellter, DVGW-anerkannter Druckregler, max. 1,5 kg/h (Bestandteil des Gerätes) passend zur verwendeten Gasflasche Betriebsdruck siehe werkseitige Einstellung

- DVGW-anerkannte Schlauchleitung ausreichender Länge, die eine knickfreie Montage erlaubt (Bestandteil des Gerätes)

●DVGW-anerkanntes Lecksuchspray oder schaumbildendes Mittel

6. Bedienungsanleitung

6.1 Inbetriebnahme

Die Inbetriebnahme erfolgt über Öffnen der Gasflasche, „Drehen“ des Knebels auf Vollbrand (90° nach links), „Drücken“ des selbigen und gleichzeitigem „Betätigen“ des Piezoanzünders (maximal 5 Zündversuche).

Nach der Zündung muss der Knebel noch ca. 10 Sekunden eingedrückt bleiben, bis der Brenner in Betrieb bleibt.. Bei Erlöschen der Flamme darf ein zweiter Zündversuch frühestens nach fünf Minuten erfolgen, um Verpuffungen und damit Gesundheitsgefährdungen zu vermeiden.

Das Einstellglied beinhaltet die Stellungen Null, Vollbrand und Kleinbrand, Zwischenstellungen zur Regulierung der Wärmeleistung sind stufenlos. Eine thermoelektrische Zündsicherung verhindert das Austreten von Gas, wenn keine Flamme vorhanden ist.

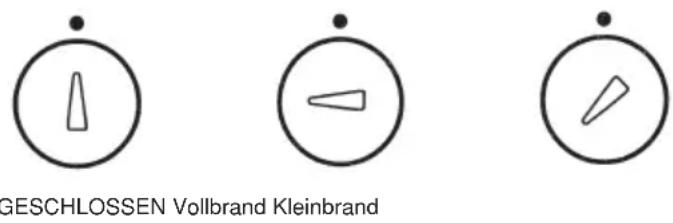

Zündung

Gasflaschenventil öffnen.

Den Knebel von der „Geschlossen“-Stellung um 90° nach links drehen. Danach den Knebel eindrücken und den Brenner durch Betätigung des Piezozünders zünden.

Nach der Zündung muß der Knebel noch ca. 10 Sekunden eingedrückt bleiben, bis der Brenner in Betrieb bleibt.

Bei Erlöschen der Flamme darf ein zweiter Zündversuch frühestens nach zwei Minuten erfolgen.

Je nach Bedarf kann der Knebel vom kleinen Flammenbild (Kleinbrand) auf großes Flammenbild (Vollbrand) gedreht werden. Zwischen diesen beiden Stellungen ist die Wärmeleistung stufenlos einstellbar.

Außerbetriebnahme

Bei Außerbetriebnahme des Gerätes den Knebel in „Geschlossen“-Stellung bringen und Gasflaschenventil schließen.

7. Reinigung / Pflege / Reparatur

7.1 Reinigung / Pflege

Der Party-Strahler wird am besten mit speziellen Edelstahlreinigungsmitteln gereinigt. Für die Reinigung zwischendurch ist auch eine schwache Spülmittellauge geeignet. Auf keinen Fall salz-, schwefel-, chlorhaltige und scheuernde Präparate verwenden! Es empfiehlt sich angefallene Speisen- und Getränkereste sofort zu entfernen. Ein Kontakt mit rostenden Gegenständen ist zu vermeiden, deshalb sollt die Gasflasche oder der Fuß mit einem geeigneten Berührungsschutz (Folie, Teppichrest usw.) versehen werden.

Das Gerät muß bei der Reinigung außer Betrieb und ausreichend abgekühlt sein.

Achtung! Gerät nicht mit Druckwasser (Abspritzen mit dem Wasserschlauch, Dampfstrahl oder Hochdruck) reinigen!

7.2 Reparatur

Reparaturen und Wartungsarbeiten am Party-Strahler dürfen nur von einem zugelassenen Gasinstallateur ausgeführt werden.

2. Technische gegevens

Der Unterzeichnende erklärt in Namen der Firma die Übereinstimmung des Produktes.

Landau/Isar, den 12.06.2002

Technische Leitung

Produkt-Management

Archivierung / For archives: PS-0748-30-3151700-G

© GARANTIEURKUNDE

Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 2 Jahre.

Die Gewährleistung erfolgt für mangelhafte Ausführung oder Material- und Funktionsfehler.

Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Keine Gewährleistung für Folgeschäden.
