Produkttyp	Digitaler Bildbetrachter (PhotoViewer)
Marke	Philips
Modell	SPV3000
Abmessungen des Gehäuses (L x B x H)	198,8 x 119,3 x 29,8 mm
Abmessungen des Ständers (L x B x H)	53,8 x 90 x 130 mm
Nettogewicht (Gehäuse)	300 g
Nettogewicht (Ständer)	100 g
Stromversorgung	100-240 V ~, 50/60 Hz
Stromverbrauch	7,2 W (Betrieb), 408 mW (Standby)
Unterstützte Bildformate	JPEG/JPG
Unterstütztes Audioformat	MP3 (ohne Kopierschutz)
TV-Systeme	PAL, NTSC
Videoausgabeauflösungen	SD, HD (480, 576, 720p, 1080i)
Anschlüsse vorne	1 USB 2.0-Anschluss (Speichergeräte), Steckplätze für Speicherkarten (CF I/II, Microdrive, xD, MMC, SD, MS, usw.)
Anschlüsse hinten	1 USB 2.0-Anschluss (Drucker), Stereo-Audioausgänge (Cinch), Composite-Videoausgang (gelb), S-Video-Ausgang, Komponenten-Videoausgänge (RGB)
Fernbedienungsbatterie	CR2025 (3V)
Hauptfunktionen	Diashow, Bildanzeige, Drehen, Zoom, Direktdruck (kompatible Epson-Drucker)
Pflege	Mit einem weichen Tuch und einem milden Reinigungsmittel reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Nicht Wasser aussetzen, keine offenen Flammen in der Nähe aufstellen, mindestens 10 cm Lüftungsabstand hinten und oben, 5 cm seitlich.
Reparierbarkeit	Austausch der Fernbedienungsbatterie nur durch den Benutzer. Bei anderen Reparaturen wenden Sie sich an den Philips-Kundendienst.
Mitgeliefertes Zubehör	PhotoViewer, Fernbedienung (Batterie enthalten), Ständer, Netzteil, Benutzerhandbuch, Kurzanleitung, Produktaufkleber

Häufig gestellte Fragen - SPV3000 PHILIPS

Wie verbinde ich den PhotoViewer mit meinem Fernseher?

Verwenden Sie eines der mitgelieferten Videokabel (Composite gelb, Componente rot/grün/blau oder S-Video), um den PhotoViewer mit dem Fernseher zu verbinden. Schließen Sie auch das Audiokabel (rot/weiß) an den Audioeingang des Fernsehers oder der Audioanlage an. Schalten Sie dann den Fernseher ein und stellen Sie ihn auf den entsprechenden externen Eingang (EXT, AV usw.) ein.

Was tun, wenn das Bild nicht auf dem Fernseher angezeigt wird?

Überprüfen Sie, ob der Fernseher auf den richtigen Eingangskanal (EXT, AV usw.) eingestellt ist und die Kabel richtig angeschlossen sind. Stellen Sie sicher, dass der PhotoViewer eingeschaltet ist (Betriebsanzeige leuchtet). Ändern Sie gegebenenfalls die Ausgabeauflösung mit der Taste Auflösung auf der Fernbedienung.

Warum funktioniert die Fernbedienung nicht?

Richten Sie die Fernbedienung auf den Netzschalter des PhotoViewers. Überprüfen Sie die Batterie (CR2025) und ersetzen Sie sie bei Bedarf. Wenn das Problem weiterhin besteht, starten Sie den PhotoViewer neu.

Wie starte ich eine Diashow?

Schließen Sie eine Speicherkarte oder ein USB-Laufwerk mit Bildern an. Die Diashow startet automatisch. Andernfalls drücken Sie im Miniaturansichtsmodus die Taste Wiedergabe/Pause (8) auf der Fernbedienung.

Wie drucke ich ein Foto direkt vom Gerät?

Schließen Sie einen kompatiblen Epson-Drucker an den hinteren USB-Anschluss des PhotoViewers an. Wählen Sie im Miniaturansichtsmodus das Foto aus und drücken Sie die Taste Drucken (5). Für mehrere Fotos markieren Sie diese mit der Taste Markieren (4), bevor Sie Drucken drücken.

Welche Speicherkartentypen werden unterstützt?

Der linke Steckplatz akzeptiert CF Typ I/II. Der rechte Steckplatz akzeptiert Microdrive, xD-Picture, MMC, RS-MMC, SD, miniSD, SDHC, microSD, Memory Stick (MS) und deren Varianten. Für einige Formate (RS-MMC, miniSD usw.) kann ein Adapter erforderlich sein.

Wie aktualisiere ich die Firmware?

Laden Sie die neueste Firmware von www.philips.com/support herunter. Kopieren Sie die Datei (unbenannt) in das Stammverzeichnis eines USB-Laufwerks. Schalten Sie den PhotoViewer aus, schalten Sie ihn wieder ein und schließen Sie das USB-Laufwerk an die Vorderseite an. Folgen Sie den Anweisungen auf dem Bildschirm, um das Update zu starten.

Kann ich eine externe USB-Festplatte verwenden?

Ja, schließen Sie eine USB-Festplatte an den vorderen USB-Anschluss an. Der PhotoViewer erkennt automatisch die Bilder und kann eine Diashow starten. Er unterstützt USB-Massenspeichergeräte.

Wie setze ich den PhotoViewer auf die Werkseinstellungen zurück?

Gehen Sie in das Menü Einstellungen und wählen Sie Werkseinstellungen wiederherstellen. Drücken Sie OK. Sie können auch eine Büroklammer verwenden, um die Reset-Taste (I) auf der Rückseite für 10 Sekunden zu drücken.

Was tun, wenn der angeschlossene Drucker nicht reagiert?

Überprüfen Sie, ob der Drucker eingeschaltet und richtig an den hinteren USB-Anschluss des PhotoViewers angeschlossen ist. Stellen Sie sicher, dass es sich um einen kompatiblen Epson-Drucker handelt. Schlagen Sie im Handbuch des Druckers nach den Einstellungen. Wenn der Fehler bestehen bleibt, versuchen Sie, das USB-Kabel zu trennen und wieder anzuschließen.

BEDIENUNGSANLEITUNG SPV3000 PHILIPS

(Mo./Fr. 08-18 Uhr).

www.philips.de

Luxembourg/Luxemburg

Twee Stationssstraat 80/

1 Wichtige Hinweise 22

2 Ihr PhotoViewer 23

2.1 Verpackungsinhalt 24
2.2 Was Sie sonst noch benötigen 24
2.3 Optionale Komponenten 24
2.4 Bedienelemente und Anschlüsse am PhotoViewer 25
2.5 Konventionen in thisem Handbuch 26
2.5.1 Piktogramme 26

3 Erste Schritte 26

3.1 Vorbereitungen 26
3.2 Anschluss 26
3.2.1 Video:An ein Fernsehgeber 26
3.2.2 Audio:An ein Fernsehgerät oder ein Audiosystem 27
3.2.3 An die Netzsteckdose 27
3.3 Stander 27
3.4 Einrichtung 27

4 Verwendung Ihres PhotoViewers 29

4.1 Startener Diashow 29
4.2 Betrachten einzelner Bilder 29
4.3 Wiedergabe einer Diashow mit Musik 30

5 Weitere Features Ihres PhotoViewers 30

5.1 Die Bedienerschnittstelle auf einen Blick 30

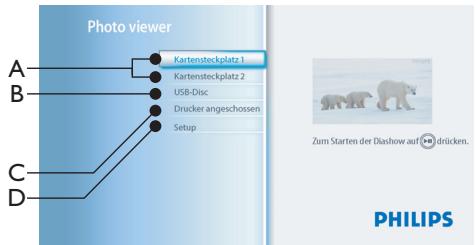

5.1.1 Das Anfangsmenu 30

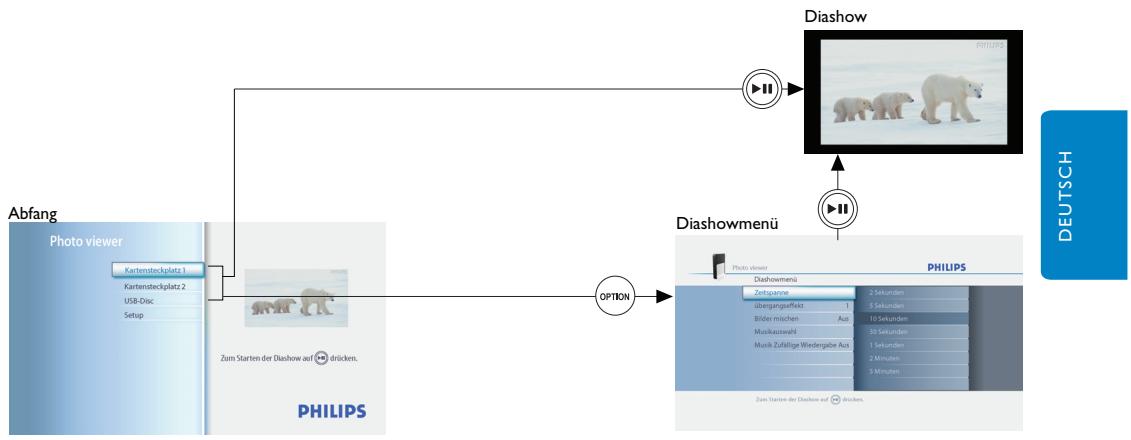

5.1.2 Einfache Bedienung 31

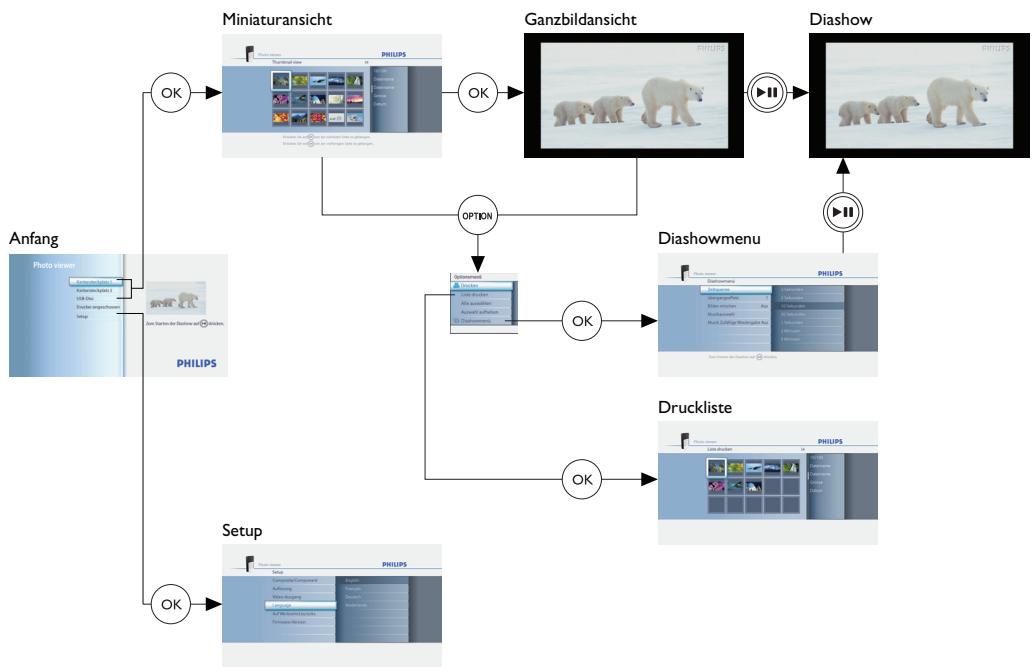

5.1.3 Fortgeschrittene Funktionen 31
5.2 Andern von Einrichtungsgarametern 32

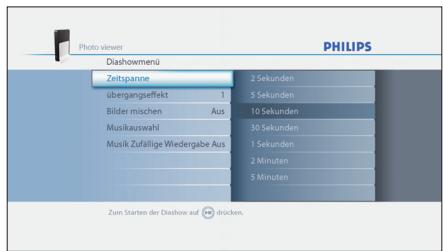

5.3 Andern der Diashow-Einstellungen 32

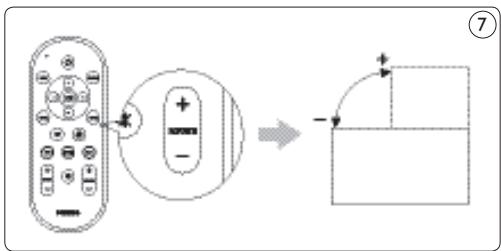

5.4 Drehen von Miniaturbildern und Bildern 32

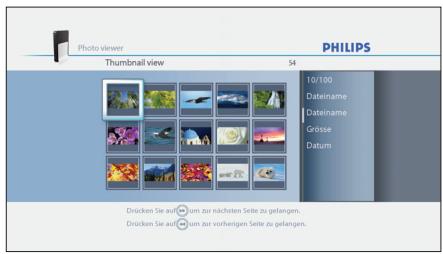

5.4.1 Bei Miniaturansicht 32
5.4.2 Bei Ganzbildansicht 32
5.4.3 Bei Diashowansicht 32

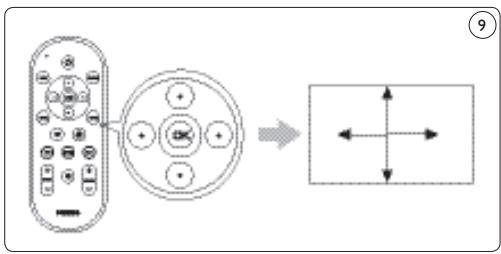

5.5 Zoomen und Verschieben des Bildausschnitts 32
5.5.1 Bei Miniaturansicht 33
5.5.2 Bei Ganzbildansicht 33

5.5.3 Bei Diashowansicht 33

5.6 Zusammenstellen einer Diashow aus ausgewählten Bildern 33
5.7 Anzeigen von Dateiinformation 34
5.7.1 Bei Miniaturansicht 34
5.7.2 Bei Ganzbildansicht 34
5.7.3 Bei Diashowansicht 34
5.8 Zurücksetzen auf die Werkseinstellungen 34
5.9 Anzeigen der Firmwareversion 34
5.10 Aktualisieren der Firmware 34

6 Einsatz mit einem Drucker 35

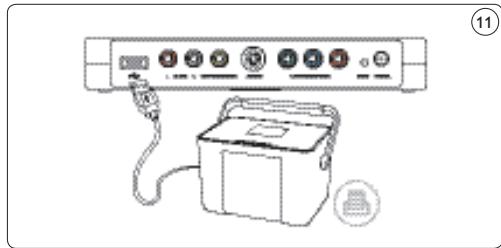

6.1 Anschluss an einen Drucker 35

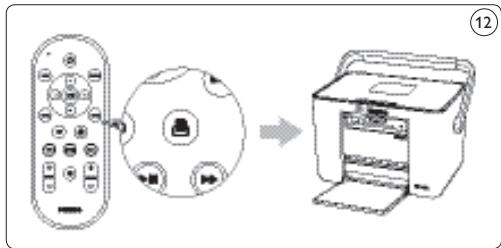

6.2 Drucken von Bildern 13
6.2.1 Bei Miniaturansicht 35
6.2.2 Bei Ganzbildansicht 35
6.2.3 Bei Diashowansicht 35
6.3 Verwendung der Druckliste 36

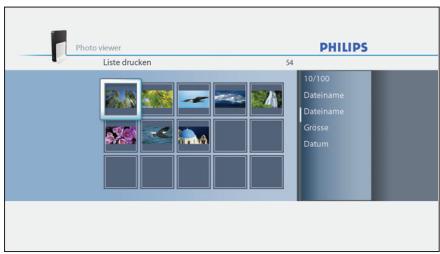

6.3.1 Verwalten der Druckliste 36
6.3.2 Druckerfehler 36

7 Pflege und Wartung 37

7.1 Reinigung 37
7.2 Austausch 37
7.2.1 Auswechseln der Batterie 37
7.3 Aufbewährung 37
7.4 Entsorgung 37

8 Garantie- und Kundendienstinformation 38

9 Technische Daten 38

10 Zusätzliche Information 38

10.1 Kontrolleuchte 38

11 Häufig gestellte Fragen 39

12	Glossar mit technischen Ausdrücken	40
	Ansprechpartner	40
	Garantiebedingungen	40
	Haftungsauusschluss	40

Wichtige Hinweise

BittenehmenSie sich die Zeit,deses Benutzerhandbuch durchzulesen,bevor Sie ihren PhotoViewer in Betriebnehmen.Sie enthalt
wichtige Informationen und Hinweise fur den Betrieb Ihres PhotoViewers.
Handeln Sie verantwortungsvoll
Beachten Sie Urheberrechte.

Die unbefugte Vervielfaltung urheberrechtlich geschützter Werke, einschließlich Computerprogramme, Dateien, Rundfunksendungen und musikalischer Werke, kann eine Verletzung des Urheberrechts darstellen und eine Straβbarkeit begründen. Dieses Gerätarf nicht zu den genommen missbrächlichen Zwecken verwendet werden. Die Philips-Garantie hat Gültigkeit, solange das Produkt vorschrifsmäßig für den vorgesehenen Zweck und seinem Benutzerhandbuch gemäß verwendet wurde und zusammen mit dem Original des Kaufbelegs eingereicht wird, auf dem Kaufdatum und der Name des Handlers sowie die Modell- und Seriennummer des Produkts vermerkt sind.

Die Philips-Garantie wird in den folgenden Fällen unter Umständen nichtig:

Die Dokumente wurden in irgendeiner Weise abgeändert oder unleserlich gemacht.
Die Modell- und/oder Seriennummer wurde abgeändert, gelöscht, entfernt oder unleserlich gemacht.
- Reparaturen, Eingriffe oder Änderungen am Produkt wurden durch nicht autorisierte Dienstleistungsorganisationen oder Personen durchgeführt.
- Der Schaden ist auf einen Unfall zurückzuführen, einschließlich, aber nicht beschränkt auf Blitzschlag, Wasser oder Feuer, unsachgemäß Behandlung oder Nachlüssigkeit.

Philips kann unter keinen Umständen für die Beschädigung oder den Verlust gespeicherter Daten haftbar gemacht werden.
- Beachten Sie auch die Vorsichtshinweise in den Kapiteln und Abschnitten theses Handbuchs.
- Stellen Sie das Produkt auf einer ebenen, festen und stabilen Fläche auf.
- Schützen Sie das Produkt und die Batterien vor hoher Feuchtigkeit, Regen, Sand und Wärmequellen wie Heizkörpern und direkt einfallendem Sonnenlicht.
- Stellen Sie das Produkt an einem Platz auf, der ausreichend Luftzirkulation gewährleistet, damit kein Wärnestau im Produkt entsteht. Lassen Sie an der Rück- und Oberseite des Gerätes mindestens 10 cm Freiraum, an der linken und rechten Seite 5 cm.
- Setzen Sie das Gerät niemals Tropf- oder Spritzwasser aus.
- Stellen Sie keine mit Flüssigkeit gefüllten Behälter wie Vasen auf das Produkt.
- Stellen Sie keine brennenden Kerzen oder andere Gegenstände mit offener Flamme auf das Produkt.
- Behandeln Sie das Produkt mit der entsprechenden Vorsicht, um Kratzer an der Verkleidung zu vermeiden.
- Entsorgen Sie verbrauchte Batterien vorschrifsmäßig.
- Bringen Sie die Verpackung zu ihrer örtlichen Recycling-Annahmestelle.

Ihr Gerät wurde unter Verwendung hochwertiger Materialien und Komponenten entwickelt und hergestellt, die recycliert und erneut verwendet werden konnen. Behindet sich theses Symbol (durchgestrichene Abfalltonne auf Rädern) auf dem Gerät, bedeutet dies, dass für dieseus Gerät die Europäischen Richtlinie 2002/96/EG gilt. Informieren Sie sich über die örtlichen Systeme zur getrennten Sammlung von Elektro- und Elektronik-Altgeräten. Richten Sie sichitte nach den örtlichen Vorschriften und entsorgen Sie Altgeräte nicht über ihren Haushaltsabfall. Durch die korrekte Entsorgung ihrer Altgeräte werden Umwelt und Menschen vor möglichen negativen Folgen geschützt.

Vorsicht

Explosionsgefahr wenn die Batterie nicht richtig ersetzt worden ist. Ersetz nur mit demselben oder gleichwertigen Modell.

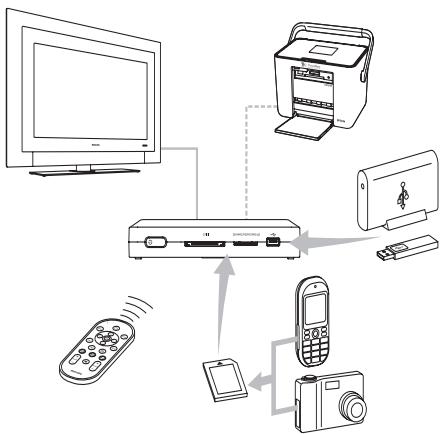

2 Ihr PhotoViewer

Herzlichen Glückwunsch zu ihrem Kauf und willkommen bei Philips!

Um den Support von Philips optimal zu nutzen, registrierten Sie Ihr Produktitte unter www.philips.com/welcome.

Dieser PhotoViewer soll Ihnen das Betrachten ihrer digitalen Bilder noch einfacher und vergnüglicher machen.

Mit dem Philips PhotoViewer konnen Sie Erinnerungen zurückrufen,Andere an solchen Erinnerungen teilhaben setzen und Erinnerungen noch einmal erleben. Eine einfache Lösung zum Betrachten ihrer digitalen Fotos in HD-Qalität - Bilder konnen auch ohne einen PC gedruckt werden. Gemütlich auf der Couch gemeinsam mit Freunden und Familie Urlaubsfotos ansehen. Nach seiner Einrichtung kann der PhotoViewer für vielerlei Zwecke eingesetzt werden, unter anderem zum Erstellen eigener Diashows. Die folgenden Abschnittte这点es Handbuchs zeigen Ihnen Schritt um Schritt, wie Sie den Philips SPV3000 PhotoViewer aufstellen,anschreiben und verwenden.

Club Philips

Club Philips ist das Portal für vielerlei Nachrichten, Dienstleistungen und Produktinformationen.

Besuchen Sie www.club.philips.com und registrierten Sie Ihr neuen Gerät, suchen Sie nach Downloads und gewinnen Sie Preise oder machen Sie eine und sehen Sie sich dieCOMMenden Produktene an! Und das alles kostenlos!

Treten Sie dem Club bei!

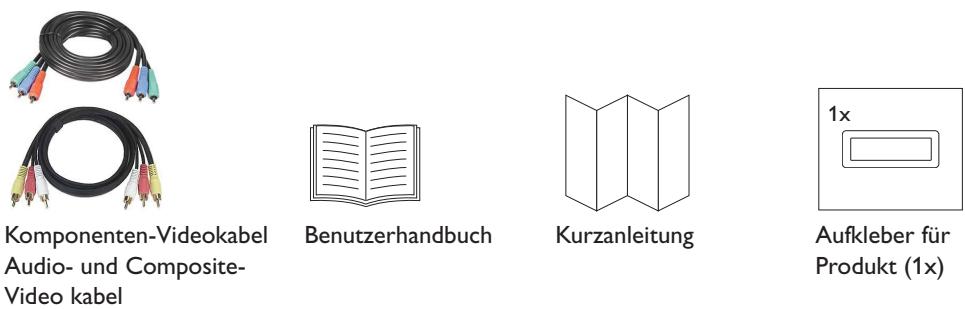

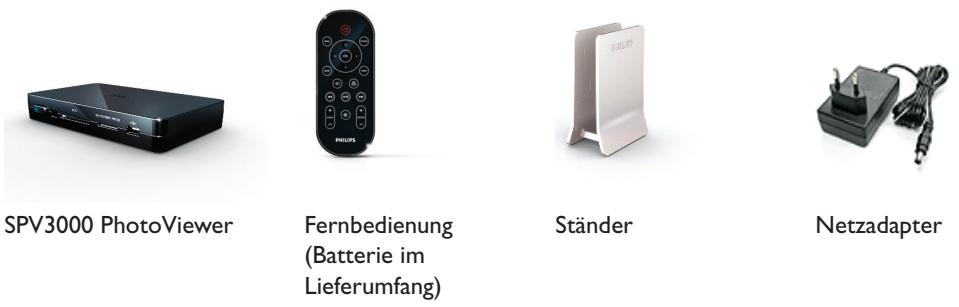

2.1 Verpackungsinhalt

2.2 Was Sie sonst noch benötigen

Fernseherat (LCD oder anderer Bildschirm)

2.3 Optionale Komponenten

Fotodrucker
USB Flash Drive
USB-Festplattenlaufwerk
- Speicherkartenadapter
S-Videokabel

2.4 Bedienelemente und Anschluss am PhotoViewer

Gerät

A. Netzschalter: Zum Einsatzen (Standby) und Ausschalten des PhotoViewers
B. Kartensteckplatz
C. USB-Anschluss (für USB-Speichergerät)

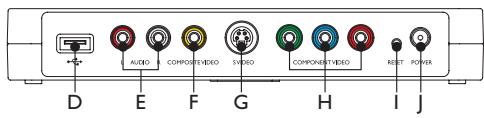

Geräterückseite

D. USB-Anschluss, für Fotodrucker
E. Audioausgangsbuchsen
F. Composite-Videoausgangsbuchse (SD)
G. S-Videoausgangsbuchse (SD)
H. Komponenten-Videoausgangsbuchsen (HD)
I. Rücksetztaste
J. Netzadapterbuchse

Fernbedienung

Das Faltblatt an der letzten Umschlagseite zeigt eine Übersicht der Fernbedienung.

1. Standby/EIN-Taste: Zum Ein- und Ausschalten (Standby) des PhotoViewers
2. OPTION-Taste: Zum Aufrufen der verfügbaren Optionen
3. OK-Taste: Zum Bestätigten einer Auswahr
4. MARK-Taste: Zum Markieren von Bildern oder Miniaturbildern für Betrachtung oder Druck
5. Druck-Taste
6. Weiter-Taste
7. ROTATE-Regler: Zum Drehen von Bildern um 90 Grad im Uhrzeigersinn (+) oder gegen den Uhrzeigersinn (-)
8. Mute-Taste: Zum Stummschalten des Tons oder Wiederherstellen der normalen Lautstärke

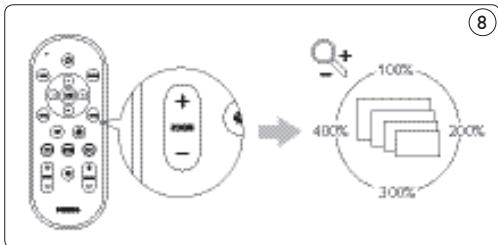

9. ZOOM-Regler: Zum Einstellen des gewünschten Zoomfaktors (100 > 200 > 300 > 400)
10. Wiedergabe/Pause-Taste: Zum Starten und Unterbrechen einer Diashow
11. Zurück-Taste
12. Auflösung-Taste: Zum Umschalten zwischen den verfügbaren Auflösungen
13. Rückkehr-Taste
14. Auf-,Ab-, Links- und Rechts-Taste
15. MENU-Taste: Zum Einblenden des Anfangsmenüs

2.5 Konventionen in thisem Handbuch

2.5.1 Piktogramme

Vorsicht

Beschreiben Maßnahmen zur Vermeidung gefährlicher oder gesetzwidriger Situationen.

Hinweis

Ergänzende Information.

Tipp

Nutzliche Informationen, die man nicht unbedingt wessen muss. Beispelsweise Information bezüglich alternative Verwendung.

3 Erste Schritte

Dieses Kapitel beschreiben die grundlegenden ersten Schritte.

3.1 Vorbereitungen

1 Entfernen Sie die Schutzfolie von der Unterseite der Fernbedienung.①

3.2 Anschluss

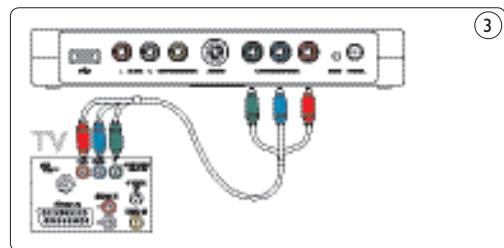

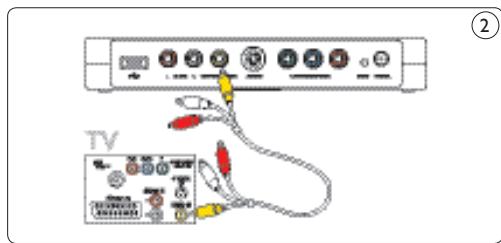

3.2.1 Video: An ein Fernsehgerät

Der PhotoViewer verfügt über drei Videoausgänge:

Composite-Video für Fernsehgeräte mit Standardauflösung (gelbe Buchse).
- Komponenten-Video für Fernsehgeräte mit hoher Auflösung (rote, grüne und blaue Buchse).

• S-Video für Fernsehgeräte mit Standardlaufösung (Kabel nicht im Lieferumfang).

Hinweis

Information zu den Videoeingangen an Ihr Fremnsehergät entnehmer Sieitte dessen Bedienungsanleitung. Prufen Sie am Buchsenfeld des Fernsehergats, ob Sie die Verbindung uber das Composite-Videokabel (gelbe Stecker) oder das Komponenten-Videokabel (rote, grune und blaue Stecker) herstellen,müssen.Die Buchse sind mit denselben Farben gekennzeichnet wie die Stecker an den Kabeln.

Zum Anschluss an ein Fernsehgerät:

Vorsicht

Schalten Sie das Fernsehgerät aus undziehen Sie seinen Netzstecker.

1 SchlieBen Sie das korrekte der im Lieferumfang enthaltenen Kabel an den Videoausgang des PhotoViewers an.
2 Verbinden Sie das andere Ende des Videokabels mit dem Fernsehgerät. ② ③

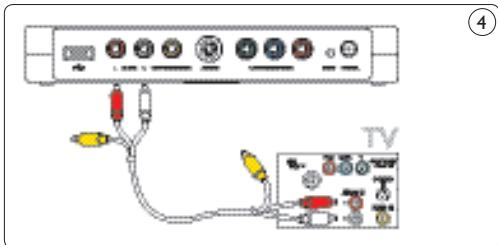

3.2.2 Audio:An ein Fernsehgerät oder ein Audiosystem

Der PhotoViewer ist mit einem Audioausgang ausgestattet:

• Audiosignale für linken und rechten Kanal (rote und weiß Buchse).

Hinweis

Information zu den Audioeingangen an Ihr Fremsehgerät bzw. Audiosystem entnehmer Sieitte dessen Bedienungsanleitung.

Vorsicht

Schalten Sie das Fernsehgerät bzw.Audiosystem aus undziehen Sie seinen Netzstecker.

1 Schlieben Sie das im Lieferumfang enthaltene Audiokabel an den Audioausgang des PhotoViewers an.
2 Verbinden Sie das andere Ende des Audiokabels mit dem Fernsehgerät bzw. Audiosystem. ④

3.2.3. Mit der Steckdose

1 SchlieBen Sie das Kabel des im Lieferumfang enthalten den Netzadapters an die Netzadapterbuchse (J) des PhotoViewers an. ⑤

1 Stecken Sie den Netzadapter des PhotoViewers in eine Steckdose.
Schlieben Sie das Fernsehgerät und ggf. das Audiosystem wieder an eine Steckdose an.

3.3 Stander

Sie können den PhotoViewer flach oder in dem beigepackten Ständer aufstellen. Zum Aufstellung mit dem Ständer bringen Sie den Aufkleber für Produkt an um das Etikett der Unterseite des PhotoViewers. 6

Vorsicht

Behandeln Sie das Produkt mit der entsprechenden Vorsicht, um Kratzer an der Verkleidung zu vermeiden.

3.4 Einrichtung

1 Schalten Sie das Fernsehgerät ein

6 Hinweis

Vergewissern Sie sich, dass die Anschlüsse komplett hergestellt sind und wahlen Sie am Fernsehgerät den korrekten Eingang (beispelsweise EXT,0,AV).

Am.PhotoViewer:

2 Drücken Sie den Netzschalter (A). Der PhotoViewer befindet sich nun im Standby-Bereitschaftszustand.
An der Fernbedienung:
3 Drucken Sie die Standby/EIN-Taste (1). Nach ca. 10 Sekunden entscheidt das Anfangsmenu.

4 Drücken Sie die OK-Taste (3). Das Setup-MENU wird geöffnet.

5 Drucken Sie die Auf-Taste (14) um die Sprache zu wahlen. Die wahlbaren Sprachen werden angezeigt.

6 Drücken Sie die Rechts-Taste (14), um die Markierung zur Seite der verfügbaren Sprachen zu bewegen.
7 Wahlen Sie die von Ihnen bevorzugte Sprache mit der Auf- bzw.Ab-Taste (14) aus und drücken Sie OK. Das Setup-Menu wird in der gewählten Sprache eingebrendet.

Tipp

Stellen Sie den PhotoViewer auf die hochste von Ihrlem Fernsehogerät unterstützen Auflösung ein. Die Auflösung lässt sich im Setup-Menu einstehen.

Wir wünschen Ihnen viel Spaß mit Ihrrem PhotoViewer.

4 Verwendung Ihres PhotoViewers

In diesen Kapitel wird die grundlegende Bedienung Ihr's PhotoViewers beschreiben. Weiterführende Funktionen werden im darauf folgenden Kapitel geheldt.

4.1 Starten einer Diashow

Vorsicht

Zum Einstecken der folgenden Speicherkarten benötigen Sie einen Adapter: RS-MMC, mobile MMC, micro MMC, mini SD, micro SD (T-Flash), MS Duo, MS PRO Duo, MS micro (M2).

1 Verbinden Sie die USB-Disc mit dem USB-Anschluss (C) ODER stecken Sie die Speicherkarte in den entsprechenden Kartensteckplatz (B). Die Diashow startet automatisch.

4.2 Betrachten einzelner Bilder

Vorsicht

Zum Einstecken der folgenden Speicherkarten benötigen Sie einen Adapter: RS-MMC, mobile MMC, micro MMC, mini SD, micro SD (T-Flash), MS Duo, MS PRO Duo, MS micro (M2).

1 Verbinden Sie die USB-Disc mit dem USB-Anschluss (C) ODER stecken Sie die Speicherkarte in den entsprechenden Kartensteckplatz (B).

An der Fernbedienung:

2 Drücken Sie die MENU-Taste (15). Das Anfangsmenu wird eingeblendet.

3 Wahlen Sie die USB-Disc bzw. Speicherkarte, deren Bilder Sie betrachten möchten, mit der Auf- bzw.Ab-Taste (14) aus.
4 Drücken Sie die OK-Taste (3). Die Miniaturansicht erscheint.

5 Wahlen Sie das Bild, das Sie betrachten möchten, mit den Tasten Auf/Ab/Links/Rechts (14) aus.
6 Drücken Sie die OK-Taste (3). Das Bild wird angezeigt.

Tipp

Zum Starten einer Diashow drücken Sie die Wiedergabe/Pause-Taste (8).

4.3 Wiedergabe einer Diashow mit Musik

Hinweis

Musik und Bilder können sich auf verschiedene Datenträgern (Speicherkarten/USB-Disc) befinden.

1 Starten Sie die Diashow.
An der Fernbedienung:
2 Drücken Sie die OPTION-Taste (2). Die Diashows stoppt und das Diashowmenu wird eingebrendet.

3 Wahlen Sie mit der Auf- bzw.Ab-Taste (14) Musikauswahl.

Die vorhandenen Musicdateien werden angezeigt.

4 Wahlen Sie die Musikdateien aus, die abgespielt werden sollen.
5 Drücken Sie die Wiedergabe/Pause-Taste (8). Die Diashow wird mit Musik fortgesetzt.

Tipp

Sie konnen im Diashowmenu auch die Option zum Abspielen der Musikdateien in zufälliger Reihenfolge wahren.

5 Weitere Features Ihr PhotoViewers

5.1 Die Bedienerschnittstelle auf einen Blick

5.1.1 Das Anfangsmenu

A. Speicherkarten (sofern eingesteckt)
B. USB-Disc (sofern angeschlossen)
C. Kompatibler Drucker (sofern angeschlossen)
D. Setup

5.1.2 Eiffache Bedienung

5.1.3 Fortgeschrittene Funktionen

5.2 Ändern von

Einrichtungssparatemtern

Im Setup-MENU konnen Sie ihren PhotoViewer wunschgemäß einrichten. Sie konnen hier beispisse die Auflösung des Video-Ausgangssignals und die Sprache für die Bedienerschnittstelle am Bildschirm wahlen.

Hinweis

Stellen Sie in Europa das Videoausgabesystem stets auf PAL ein.

Soändern Sie eine Einstellung:

1 Öffnen Sie das Setup-Menu.
2 Wahlen Sie den Einstellparameter.
3 Wahlen Sie die gewünschte Einstellung.
4 Drücken Sie die OK-Taste (3).

5.3 Andern der Diashow-Einstellungen

Im Diashowmenu können Sie die Einstellungen für Diashows ändern. Sie können beispisseweise vorgegeben, wie lange jedem Bild wiedergegeben werden soll, und Effekte für den Bildübergang auswahlen.

5.4 Drehen von Miniaturbildern und Bildern

Sie konnen Miniaturbilder und Bilder mit dem ROTATE-Regler an der mitgelieferten Fernbedienung drehen.⑦

5.4.1 Bei Miniaturansicht

Hinweis

Der Photographer merkt sich die bei Miniaturansicht vorgenommen Einstellungen für die Bilddrehung und berücksichtigt sie beim Starten einer Diashow. Im Verlauf der Diashow ist darauf ein erneutes Drehen der Bilder nicht erforderlich. Die Bilddrehungseinstellungen bleiben bis zum Ausschalten des photographers, Entfernen der Speicherkarte oder Ausstöpseln der USB-Disc gespeichert.

Einstellungen werden vom PhotoViewer nicht auf der Speicherkarte bzw. USB-Disc gespeichert.

Wahlen Sie das Miniaturbild.
2 2 Drücken Sie auf den ROTATE-Regler (7).⑦ Das Miniaturbild wird um 90 Grad gedreht.

5.4.2 Bei Ganzbildansicht

1 Drücken Sie auf den ROTATE-Regler (7).⑦ Das Bild wird um 90 Grad gedreht.

5.4.3 Bei Diashowansicht

1 Drucken Sie auf den ROTATE-Regler (7). ⑦ Die Ganzbildansicht wird eingeblendet, und das Bild wird um 90 Grad gedreht.

Tipp

Zum Fortsetzen der Diashow drucken Sie die Wiedergabe/Pause-Taste (10).

5.5 Zoomen und Verschieben des Bildausschnits

Sie können Bildteile mit dem ZOOM-Regler an der mitgelieferten Fernbedienung vergroßert darstellen. ⑧

Der vergroßerte Bildausschnitt lassst sich mit den Tasten Auf/Ab/Links/Rechts an der mitgelieferten Fernbedienung verschieben. ⑨

5.5.1 Bei Miniaturansicht

Miniaturbilder können nicht mit der Zoomfunktion vergroßert werden.

5.5.2 Bei Ganzbildansicht

1 Drücken Sie auf den ZOOM-Regler (9).⑧ Es wird ein vergroßerter Bildausschnitt angezeigt.
2 Verschieben Sie den Bildausschnitt mit den Tasten Auf/Ab/Links/Rechts (14).

5.5.3 Bei Diashowansicht

1 Drücken Sie auf den ZOOM-Regler (9).⑧ Die Ganzbildansicht wird eingeblendet.
2 Drucken Sie noch einmal auf den ZOOM-Regler. Es wird ein vergroßerter Bildausschnitt angezeigt.
3 Verschieben Sie den Bildausschnitt mit den Tasten Auf/Ab/Links/Rechts (14).

Tipp

Zum Wiederherstellen der ursprünglichen Groß drücken Sie die OK-Taste.

Tipp

Zum Fortsetzen der Diashow drucken Sie die Wiedergabe/Pause-Taste (10).

5.6 Zusammenstellen einer Diashow aus ausgewählten Bildern

Bei Miniaturansicht werden alle Bilder auf der eingeckten Speicherkarte bzw. angeschlossenen USB-Disc angezeigt. Der PhotoViewer zeigt auch in Ordnern abgelegte Bilder an, jedoch nicht die Ordner selbst. Wenn nicht alle Bilder der eingeckten Speicherkarte bzw. angeschlossenen USB-Disc als Diashow wiedergegeben werden sollen, konnen Sie die gewünschten Bilder vor Starten der Diashow markieren. In thisem Fall gibt der PhotoViewer nur die markierten Bilder als Diashow wieder.

1 Rufen Sie die Miniaturansicht auf.
2 Wahlen Sie ein Bild aus, das wiedergegeben werden soll.
3 Drucken Sie die MARK-Taste (4).¹⁰ Das Bild ist nun markiert.

4 Wahlen Sie das{nachste Bild
5 Drücken Sie die MARK-Taste.⑩ Das Bild ist nun markiert.
6 Markieren Sie auf diese Weise alle Bilder, die wiedergegeben werden sollen.
7 Drucken Sie die Wiedergabe/Pause-Taste (10). Die Diashow startet.

Tipp

Über Alle auswahlen und Auswahl aufheben im Optionsmenu können Sie alle Bilder in der Miniaturansicht in einem Durchgang selektieren und deselektieren.

5.7 Anzeigen von Dateiinformation

5.7.1 Bei Miniaturansicht

1 Wahlen Sie das Miniaturbild. Die Dateiinformation wird im rechten Bildschirmausschnitt angezeigt.

5.7.2 Bei Ganzbildansicht

2 Öffnen Sie das Optionsmenu.
3 Wahlen Sie Info und drücken Sie die OK-Taste (3). Die Dateiinformation wird angezeigt

Hinweis

Die Anzeige der Dateiinformation bleibt auch bei den folgenden Bildern erhalten.

5.7.3 Bei Diashowansicht

1 Öffnen Sie das Optionsmenu.
2 Wahlen Sie „Info“ und drucken Sie die OK-Taste (3). Die Ganzbildansicht wird mit der Dateiinformation eingebrendet.

Tipp

Zum Fortsetzen der Diashow drucken Sie die Wiedergabe/Pause-Taste (10).

5.8 Zurücksetzen auf die Werkseinstellungen

1 Öffnen Sie das Setup-Menu.
2 Wahlen Sie AufWerkseinst. zurücks.
3 Drücken Sie die OK-Taste (3). Die Werkseinstellungen sind wiederhergestellt.

ODER

1 Halten Sie die Rücksetztaste (I) auf der Rückseite des PhotoViewers mit Hilfe einer Buroklammer 10 Sekunden lang gedrückt. The factory settings are restored.

5.9 Anzeigen der Firmwareversion

1 Öffnen Sie das Setup-Menu.
2 Wahlen Sie Firmware-Version. Die Firmware-Version wird angezeigt.

5.10 Aktualisieren der Firmware

1 Laden Sie die neueste Version von www. philips.com/support herunter.

Hinweis

Entpacken Sie die heruntergeladene Firmware, wenn dies erforderlich ist.

2 Kopieren Sie die Datei ins Stammverzeichnis (Root) einer USB-Disc.

Hinweis

Die Dateiarfichtumbenanntoderin einem Ordner abgelegt werden.

3 Schalten Sie den PhotoViewer aus.
4 Schalten Sie den PhotoViewer wieder ein.
5 SchlieBen Sie die USB-Disc vorne am PhotoViewer an.

Vorsicht

Die Tasten am PhotoViewer bzw. seiner Fernbedienung)durfen erst nach Erscheinen der Firmware-Aktualisierungsmeldung betatigt werden.

6 Wahlen Sie am Bildschirm OK und drücken Sie die OK-Taste (3).
7 Folgen Sie den Anweisungen am Bildschirm.

6 Einsatz mit einem Drucker

6.1 Anschluss an einen Drucker

Sie konnen den PhotoViewer an einen Epson-Drucker* anschlieben. Sie konnen dann Bilder ohne einen PC drucken!

Hinweis

Genauere Information zur Funktionsweises des Druckers entnahmen Sieitte dessen Bedienungsanleitung.

1. SchlieBen Sie das Druckerkabel an den USB-Anschluss (D) des PhotoViewers an.
2. Verbinden Sie das andere Ende des Druckerkabels mit dem Drucker 11

1. Stecken Sie den Netzadapter des PhotoViewers in eine Steckdose.
2. SchlieBen Sie den Drucker an eine Steckdose an.

6.2 Drucken von Bildern

6.2.1 Bei Miniaturansicht

So drucken Sie ein einzelnes Bild über die Miniaturansicht:

Wahlen Sie das Bild aus, das gedruckt werden soll.
2 Drucken Sie die Druck-Taste (5).⑫

Der Druckvorgang wird gestartet.

DEUTsCH

So drucken Sie mehrere Bilder über die Miniaturansicht:

Wahlen Sie ein Bild aus, das gedruckt werden soll.
2 Drücken Sie die MARK-Taste (4).⑩ Das Bild ist nun markiert.
3 Wahlen Sie das{nachste Bild.
4 Drucken Sie die MARK-Taste (4).⑩ Das Bild ist nun markiert.
5 Markieren Sie auf diese Weise alle Bilder, die gedruckt werden sollen.
6 Drucken Sie die Druck-Taste (5). ⑫ Der Druckvorgang wird gestartet.

Tipp

Über Alle auswahlen und Auswahl aufheben im Optionsmenu können Sie alle Bilder in der Miniaturansicht in einem Durchgang selektieren und deselektieren.

6.2.2 Bei Ganzbildansicht

1 Drucken Sie die Druck-Taste (5). ⑫ Der Druckvorgang wird gestartet.

6.2.3 Bei Diashowansicht

1 Drucken Sie die Druck-Taste (5). ① Die Ganzbildansicht wird eingeblendet und der Druckvorgang gestartet.

Tipp

Zum Fortsetzen der Diashow drucken Sie die Wiedergabe/Pause-Taste (10).

6.3 Verwendung der Druckliste

6.3.1 Verwalten der Druckliste

1 Rufen Sie die Druckliste auf. Die Druckliste wird eingeblendet.

2 Drücken Sie die OPTION-Taste (2). Das Optionsmenu wird geöffnet.

3 Wahlen Sie eine der folgenden Menüoptionen und drücken Sie die OK-Taste (3).

Menüoption	Beschreibung
Liste drucken Start	Alle Fotos in der Druckliste werden gedrucht. Jedes gedruchtte Foto wird aus der Druckliste entfternt.
Liste drucken Stopp	- Das aktuelle Foto wird gedrucht. - Das aktuelle Foto wird aus der Druckliste entfternt. - Der Druckvorgang für die verbleibenden Fotos in der Druckliste stoppt.
Drucklistelöschen	Das aktuelle Foto wird gedrucht. Alle Fotos werden aus der Druckliste entfternt..
Auswahllöschen	- Das aktuelle Foto wird gedrucht. - Das aktuelle Foto wird aus der Druckliste entfternt. - Die gewählten Fotos werden aus der Druckliste entfternt.

6.3.2 Druckerfehler

Wenn der Druckvorgang nicht ausgeführrt werden kann, wird die folgende Fehlermeldung eingeblendet.

Zum Fortsetzen gehen Sie wie folgt vor:

1 Vergewissern Sie sich, dass der Drucker eingeschaltet und korrekt angeschlossen ist.
2 Wahlen Sie eine der folgenden Optionen und drücken Sie die OK-Taste (5).

Die Ganzbildansicht, Diashowansicht oder Miniaturansicht wird eingebrendet.

Option	Beschreibung
Noch einmal	- Wenn der Drucker einwandfrei arbeitet, wird das Bild nun gedrucht - Wenn der Drucker nicht arbeitet, wird die Fehlermeldung erneut eingebrendet.
Zur Druckliste	- Wenn der Drucker einwandfrei arbeitet, wird das Bild nun gedrucht. - Wenn der Drucker nicht arbeitet, wird das Foto zur Druckliste hinzugefügt.
Abbrechen	Das Foto wird nicht gedrucht.

7 Pflege und Wartung

7.1 Reinigung

Vorsicht

Verwenden Sie keine Lösungen, die Alkohol, Verdünner, Ammoniak oder Schleifmittel enthalten. Solche Mittel können das Gehäusefinish angeifen (d.h. Kratzer oder Verfarbungen zusücken).

Reinigen Sie das AaBere des Produkts mit einem weichen Lappen, der leicht mit einer milden Reinigungslösung angefeucht ist.

7.2 Austausch

7.2.1 Auswechseln der Batterie

1 Öffnen Sie das Batteriefach der Fernbedienung ⑬

2 Nehmen Sie die alte Batterie hersa. Achten Sie auf vorschrifsmäßige Entsorgung.
3 Setzen Sie die neue Batterie (CR2025, 3V) richtig ein.
4 Schlieben Sie das Batteriefach.

7.3 Aufbewahrung

Achten Sie zur Aufbewährung des PhotoViewers auf folgende Punkte:

Die Kartensteckplätze sind leer.
- Die Batterie wurde aus der Fernbedienung herausgenommen.
- Das Gehäuse des PhotoViewers ist ausreichend vor Kratzern und Schmutz geschützt.

Der Aufbewahrungsord für den PhotoViewer muss folgende Anforderungen erfüllen:

• Temperatur: zwischen -40° und 70°C.
• Relative Luftfeuchtigkeit: zwischen 5 und 95% (keine Kondensation).

7.4 Entsorgung

Achten Sie bei der Entsorgung des PhotoViewers auf folgende Punkte:

Die Kartensteckplätze sind leer.
Die Batterie wurde aus der Fernbediedung herausgenommen.

8 Garantie- und

Kundendienstinformation

Garantie- und Kundendienstinformation
Wenn Sie Kundendienst bestehtigen, Informationen einholen möchten oder ein Problem mit dem Produkt haben, richten Sie sichitte nach den Angaben auf dem internationalen Garantieschein oder besuchen unsere Websitewww.philips.com. Sie konnen sich auch an das Philips Kundendienstcenter (Philips Customer Care Centre) in Ihr dem Land wenden. Unser Personal ist Ichnen bereits behilflich.

Die Telefonnummern sind auf dem internationalen Garantieschein vermerkt. Sollte es in Ihrlem Land kein Kundendienstcenter geben, wenden Sie sich an einen Philips-Handler vor Ort oder die Kundendienstabteilung (Service Department) von Phillips Consumer Electronics B.V. Die Adresse und Faxnummer finden Sie auf dem internationalen Garantieschein.

9 Technische Daten

Unterstützte Speicherkarten

• Linker Kartensteinplatz: CF Type I, CF Type II
• Rechter Kartensteckplatz: Microdrive, xD-Picture, MMC, RS-MMC, MMCmobile, MMCmicro, MMCplus, SD, miniSD, SDHC (SD-2.0), T-Flash (microSD), MS, MS Duo, MS ROM, MS PRO ,MS PRO Duo, MS Micro (M2)

Unterstützte Codes

Hinweis

Die Unterstützung Codecs können sich ändern. Künftige Aktualisierungen des PhotoViewer enthalten möglicherweise weitere Codecs.

• Bilder: JPEG/JPG
  Audio: MP3 (ohne Kopierschutz)

Signalübertragung

Fernsehsystem: PAL, NTSC
- Auflösungen: SD-Qualität, HD-Qualität: (480,576,720p, 1080i)

Anbindung

• Anschlüsse an der Vorderseite: USB 2.0 für Epson-Drucker*
• Anschlüsse an der Rückseite: USB 2.0 für Drucker mit Protokoll ESC/ P-R Audioausgänge (Stereo) Composite-Videoausgang S-Videoausgang Komponenten-Videoausgang

Stromversorgung

• Netzanschluss: 100 - 240 V~, 50/60 Hz
  Stromverbrauch:7,2 W
• Standby-Stromverbrauch: 408 mW

Platzbedarf

Abmessungen Gerat: 198,8× 119,3× 29,8mm (B× T× H) Stander: 53,8× 90× 130mm (B× T× H)
- Nettogewicht: Gerät: 300 g
Ständer: 100 g

10 Zusätzliche Information

10.1 Kontrollleuche

Die blaue Kontrollleuchte im Netzschalter des PhotoViewers zeigt den aktuellen Betriebszustand an.

Wenn die Kontrollleuche leuchtet:

• Der.PhotoViewer ist eingeschaltet (und an einer Steckdose angeschlossen).
• Eine Speicherkarte ist eingesteckt bzw. eine USB-Disc angeschlossen.
• Kompatibel mit allen anderen Epson PictureMate plus Modellen, weitere Informationen finden Sie auf www.philips.com/welcome.

Wenn die Kontrollleuche langsam blinkt (einal alle 2 Sekunden):

• Der.PhotoViewer liest die Daten auf der eingesteckten Speicherkarte bzw. angeschlossenen USB-Disc.

Wenn die Kontrollleuchte Schnell blinkt (zweimal pro Sekunde):

• Eine Software-Aktualisierung wird durchgeführt.

Wenn die Kontrollleuche pulsiert (ein Herzschlag alle sechs Sekunden):

Wenn die Kontrolleuche aus ist:

• Der.PhotoViewer ist ausgescheltet (oder nicht an einer Steckdose angeschlossen).

I I Häufig gestellte Fragen

Einrichtung

Die Bedienerschnittstelle ist nicht auf dem Fernsehbildschirm zu sehen.

• Stellen Sie das TV-Gerät auf den richtigen Eingang (z.B. EXT, 0, AV). Richten Sie sich nach den Angaben in der Dokumentation des Fernsehgeräts.

Das Fernsehgerät bzw.Audiosystem erzeugt keinen Ton.

• Prüfen Sie, ob die Audiokabel korrekt angeschlossen sind.
• Sehen Sie nach, ob die Lautstärke am Fernsehgeber zbw. Audiosystem auf einen hörbaren Pegel eingestellt ist.
• Vergewissern Sie sich, dass Sie Musikdateien im Format MP3 verwenden und diese nicht kopiergeschützt sind.

Bedienung des PhotoViewers

Der.PhotoViewer reagiert beim Betätigten von Tasten an der Fernbedienung nicht.

• Richten Sie die Fernbedienung beim Betätigten einer Taste auf den Netzschalter am PhotoViewer.
• Ersetzen Sie die Batterie der Fernbedienung.

Das Bild sieht nicht normal aus.

• Ändern Sie die Auflösung mit der Auflösung-Taste an der Fernbedienung.
• Ändern Sie die Einstellung am angeschlossenen Fernsehgerät. Richten Sie sich nach den Angaben in der Dokumentation des Fernsehgeräts.

Der angeschlossene Drucker reagiert nicht.

• Vergewissern Sie sich, dass der Drucker eingeschaltet ist.
• Vergewissern Sie sich, dass der Drucker am USB-Anschluss auf der Rückseite des PhotoViewers angeschlossen ist.
• Ändern Sie die Einstellungen am angeschlossenen Drucker. Richten Sie sich nach den Angaben in der Dokumentation des Druckers.
• Der Drucker muss ein Epson-Drucker sein*.

Weitere Fragen und Antwerten finden Sie auf der Website www.philips.com/support

• Kompatibel mit allen anderen Epson PictureMate plus Modellen, weitere Informationen finden Sie auf www.philips.com/welcome.

12 Glossar mit technischen

Ausdrücken

Ein Glossar mit technischen Ausdrücken
finden Sie auf der Website www.philips.com/support.

Kontaktinformation

Belgie/Belgique/Belgium

Twee Stationsstraat 80/

(Mo./Fr. 08-18 Uhr).

www.philips.de

Luxembourg/Luxemburg

Twee Stationsstraat 80/

Philips gibt keine Gewährleistungen irgendeiner Art in Bezug auf diese Material, einschließlich, jedoch nicht beschränkt auf, gesetzliche Gewährleistungen für Marktgangigkeit und Tauglichkeit für einen bestimmten Zweck. Philips übernimmt keinerlei Haftung für eventuelle Fehler in dieser Dokument. Philips Goes keinerlei Verpflichtungen ein, die Information in dieser Dokument zuactualisieren oder auf dem neuesten Stand zu halten.

Haftungsausschluss

Der Lieferant kann nicht für mittelbare, besondere, Neben- oder Folgeschäden (einschließlich Geschäfts- und Ertragsverluste o.dgl.) haftbar gemacht werden, ob auf Basis von Vertragsbruch,Vergehen (einschließlich Fahrlösigkeit), Produktthaftung oder Sonstigem, selbst dann, wenn der Lieferant oder sein Stellvertreter vor der Möglichkeit solcher Schaden gewarnt wurde, und auch dann, wenn eine Abhilfemaßnahme vorgeschlagen wurde und ihren Zweck verfehl't hat.

Table des matieres

1 Important 42

9 Technische gegevens

(Mo./Fr. 08-18 Uhr).

www.philips.de

Luxembourg/Luxemburg

Twee Stationssstraat 80/
