WI14W442 - Vaskemaskine SIEMENS - Gratis brugsanvisning og manual

Produkttype	Frontbetjent vaskemaskine
Mærke	Siemens
Model	WI14W442
Vaskekapacitet	8 kg
Maksimal centrifugeringshastighed	1400 o/min
Energiklasse	A+++
Årligt vandforbrug	10 500 L
Årligt energiforbrug	210 kWh
Lydniveau (vask/centrifugering)	75 / 78 dB(A)
Mål (H x B x D)	85 x 60 x 65 cm
Nettovægt	75 kg
Strømforsyning	230 V / 50 Hz, 10 A
Vaskeprogrammer	Bomuld, Syntetisk, Skånevask, Uld, Hurtig 15 min, Eco 40-60, osv.
Særlige funktioner	Udsat start, Ekstra vand, Ekstra skyl, Børnesikring
Display	LED-skærm med resttidsindikator
Sikkerhed	Overløbssikring, Skumdetektionssystem, Børnesikring
Vedligeholdelse	Rengøring af filter, Rengøring af vaskemiddelbakke, Afløbsslange
Reservedele	Rem, Afløbspumpe, Varmelegeme, Motorkul, Filter
Reparerbarhed	Reparerbarhedsindeks (hvis tilgængeligt): 8,2/10
Medfølgende tilbehør	Brugsanvisning, Hurtigguide, Vandindløbspakning, Afløbsbøjning
Garanti	2 års producentgaranti

Ofte stillede spørgsmål - WI14W442 SIEMENS

Hvordan installerer jeg vaskemaskinen Siemens WI14W442?

Fjern transportboltene, tilslut indløbs- og afløbsslangen, tilslut strømforsyningen. Se kapitlet Installation i brugsanvisningen for flere detaljer.

Hvad gør jeg, hvis vaskemaskinen ikke starter?

Kontrollér, at lågen er ordentligt lukket, at strømforsyningen er aktiv, og at børnesikringen ikke er aktiveret. Se fejlfinding-guiden.

Hvordan rengør jeg vaskemaskinens filter?

Åbn bundpanelet, skru filterproppen af, fjern urenheder, sæt proppen på igen. Gør det regelmæssigt for at undgå tilstopninger.

Hvilke vaskeprogrammer er tilgængelige?

Programmer: Bomuld, Syntetisk, Skånevask, Uld, Hurtig 15 min, Eco 40-60, osv. Hvert program optimerer temperatur og centrifugeringshastighed.

Hvordan bruger jeg funktionen udsat start?

Vælg program, tryk på Udsat start, indstil ønsket tid med +/- tasterne, og tryk på Start.

Hvad betyder fejlkode E17?

Fejlkode E17 angiver et problem med afløb. Rengør filteret, og kontrollér, at afløbsslangen ikke er bøjet eller tilstoppet.

Hvordan aktiverer jeg børnesikringen?

Hold Børnesikring-tasten (hængelås-symbol) nede i 3 sekunder. En lydsignal bekræfter aktiveringen.

Hvad er den maksimale fyldningskapacitet?

Den maksimale kapacitet er 8 kg for bomuldsprogrammer. Overfyld ikke for effektiv vask.

Hvordan løser jeg en ubalance under centrifugering?

Afbryd cyklussen, fordel tøjet jævnt i tromlen, og genstart. Ubalancedetekteringssystemet justerer hastigheden.

Hvor finder jeg reservedele?

Kontakt Siemens kundeservice eller besøg deres hjemmeside. Almindelige dele som filtre, remme og pumper er tilgængelige.

BRUGSANVISNING WI14W442 SIEMENS

1.2 Forklaring af symboler 63

1.2.1 Fareniveauer 63

1.2.2 Faresymboler....63

1.2.3 Advarslernes opbygning 64

1.2.4 Generelle symboler....64

3.9.1 Fjernelse af tromlelys....77

3.9.2 Montering af tromlelyse....77

3.10 Udskiftning af afdækning forneden 78

3.10.1 Fjemelse af afdækning forneden 78

3.10.2 Montering af afdækningen....79

3.11 Udskiftning af frontpanel....80

3.11.1 Fjemelse af frontpanel 80

3.11.2 Montering af frontpanel 81

Værktøjer og hjælpemidler.... 65

Reparation 66

3.1 Udskiftning af betjeningspanel....66

3.1.1 Fjernelse af betjeningspanel 66

3.1.2 Montering af betjeningspanel 67

3.2 Udskiftning af sæbeskuffe....68

3.2.1 Fjernelse af sæbeskuffe 68

3.2.2 Montering af sæbeskuffe 68

3.3 Udskiftning af sæbeskuffens håndtag 69

3.3.1 Fjernelse af sæbeskuffens håndtag.... 69

3.3.2 Montering af sæbeskuffens håndtag.... 69

3.4 Udskiftning af dør 70

3.4.1 Fjernelse af dør....70

3.4.2 Montering af dør 70

3.5 Udskiftning af dørkomponenter....71

3.5.1 Fjernelse af dørkomponenter 71

3.5.2 Montering af dørkomponenter....71

3.6 Udskiftning af dørhængsel 72

3.6.1 Fjernelse af dørhængsel....72

3.6.2 Montering af dørhængsel....72

3.7 Udskiftning af dørpakning.... 73

3.7.1 Fjernelse af dørpakning.... 73

3.7.2 Montering af dørpakning.... 74

3.8 Udskiftning af dørlås 75

3.8.1 Fjernelse af dørlås 75

3.8.2 Montering af dørlås 76

3.9 Udskiftning af tromlelys....77

i Om dette dokument

1.1 Vigtig information

1.1.1 Formål

Disse reparationsanvisninger hjælper kunden til selv at kunne reparere apparater i henhold til den gældende lovgivning om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfælde af spørgsmål. Vi påtager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauer

Advarselsniveauerne består af et symbol og et signalord. Signalordene indikerer farens alvor.

Advarselsniveau Betydning
⚠️ FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorlige kvæstelser.
⚠️ ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvorlige kvæstelser.
⚠️ PAS PÅ!	Manglende overholdelse af advarsels-meddelelsen kan medføre mindre kvæstelser.
BEMÆRK!	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1: Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Der anvendes følgende faresymboler i dette dokument:

Faresymbol Betydning
		Generel advarselsmeddelelse
		Fare for elektrisk spænding
		Eksplosionsfare
		Fare for at skære sig

i Om dette dokument

Faresymbol Betydning
		Fare for klemning
		Fare pga. varme overflader
		Fare pga. kraftigt magnetfelt
		Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advarsler i dette dokument har et standardiseret udseende og en standardiseret opbygning.

De følgende eksempler viser en adversel, der advarer mod elektrisk stød pga. spændingsførende dele. Foranstaltningen til at undgå faren er nævnt.

1.2.4 Generelle symboler

Der anvendes følgende generelle symboler i dette dokument:

Generelt symbol Betydning
	Angivelse af et særligt tip (tekst og/eller grafik)
	Angivelse af et simpelt tip (kun tekst)
	Angivelse af et link til en videotutorial
	Angivelse af nødvendige værktøjer
	Angivelse af krævede forudsætninger
	Angivelse af en betingelse (hvis..., så...)
	Angivelse af et resultat
[Start]Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparatets display)

Tabel 3: Generelle symboler

Værktøjer og hjælpemidler

Betegnelse Detaljer Billeder
Hjælpeværktøj[15000155]	Værktøj til at løsne plastikdele ud
Skruetrækker Torx T20 med borehul [00340764]	100 mm for skruer med sik-ringsstift
Momentnøgle [15000441]	Momentnøgle 20 - 100 Nm
Kærvskruetrækker [00340854]	Blad 3,5 mm x 0,6 mm x 100 mm, beskyttelsesisolering 1000 V AC
Kærvskruetrækker [00340855]	Blad 5,5 mm x 1,0 mm x 125 mm, beskyttelsesisolering 1000 V AC
Nåletænger, vinklet [00341269]	Længde 200 mm
Bidetænger [00342182]	Længde: 200 mm

Betegnelse Detaljer	Billeder
Fastnøgle[00340811]	Fastnøgle størrelse 10°mm, M6
Combination wrench[00340814]	Fastnøgle størrelse 13°mm, M8
Fastnøgle[00340817]	Fastnøgle størrelse 17 mm,M10
Fastnøgle[15000459]	Fastnøgle størrelse 16°mm,M10

Reparation

3.1 Udskiftning af betjeningspanel

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Der er fri adgang til apparaterne.
Sæbeskuffen er fjernet.→68

3.1.1 Fjernelse af betjeningspanel

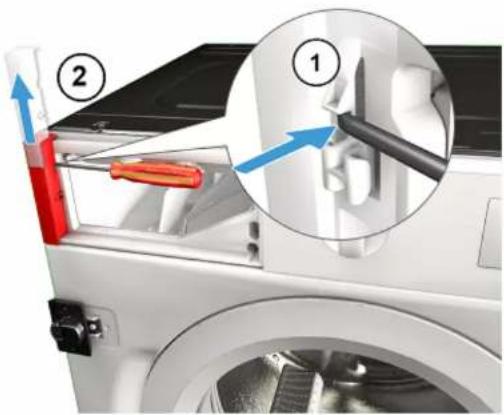

1. 1. Frigør läseelementet (1).
2. Fjern afdækningen (2).

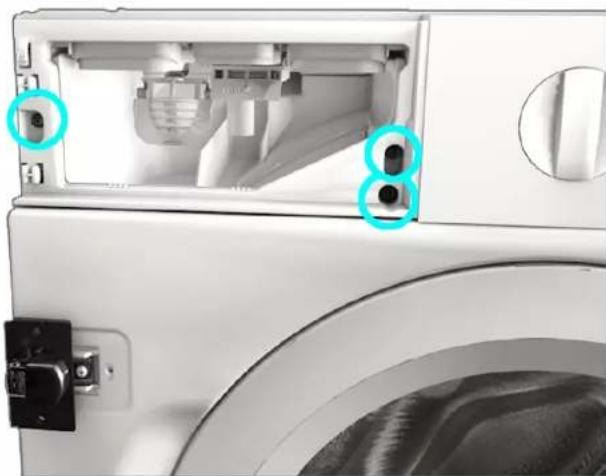

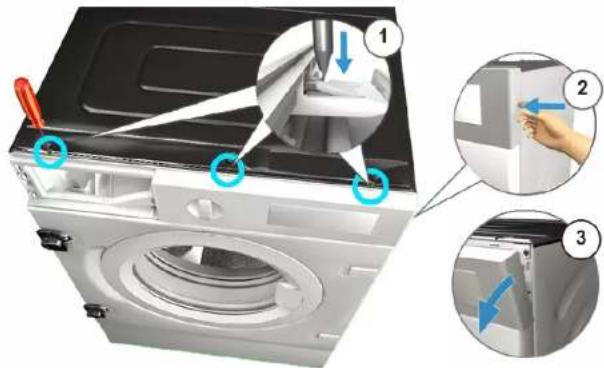

1. Fjern skruerne. 3. 1. Frigør läseelementerne (1, 2).

1. Træk betjeningspanelet af ned mod fronten (3).

▶ Montér i omvendt rækkefølge.

Reparation

3.2 Udskiftning af sæbeskuffe

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
√ Apparatet er afbrudt fra vandforsyningen.

3.2.1 Fjernelse af sæbeskuffe

1. Træk sæbeskuffen ud.
2. 1. Tryk ned på indsatsen (1).

3. Fjern sæbeskuffen (2).

3.2.2 Montering af sæbeskuffe

▶ Montér i omvendt rækkefølge.

Reparation

3.3 Udskiftning af sæbeskuffens håndtag

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Sæbeskuffen er fjernet.→68

3.3.1 Fjernelse af sæbeskuffens håndtag

1. Frigør läseelementerne.

1. Fjern sæbeskuffens håndtag.

3.3.2 Montering af sæbeskuffens håndtag

▶ Montér i omvendt rækkefølge.

Reparation

3.4 Udskiftning af dør

PAS PÄI

Åbent hængselområde!

Fingre kan blive klemt/sætte sig fast

▶ Grib ikke ind i hængselområdet.

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Døren er åben.
Møbelpanelet er fjernet.

3.4.1 Fjernelse af dør

1.

BEMAERKI

3.4.2 Montering af dør

▶ Montér i omvendt rækkefølge.

Reparation

3.5 Udskiftning af dørkomponenter

PAS PÄI

Åbent hængselområde!

Fingre kan blive klemt/sætte sig fast

▶ Grib ikke ind i hængselområdet.

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Møbelpanelet er fjernet.
Døren er fjernet.→70

3.5.1 Fjernelse af dørkomponenter

3.5.2 Montering af dørkomponenter

▶ Montér i omvendt rækkefølge.

Reparation

3.6 Udskiftning af dørhængsel

PAS PÄI

Åbent hængselområde!

Fingre kan blive klemt/sætte sig fast

▶ Grib ikke ind i hængselområdet.

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.

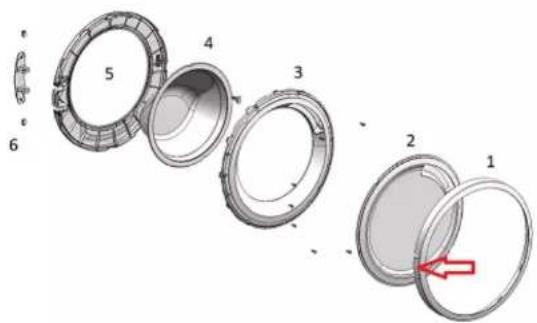

3.6.1 Fjernelse af dørhængsel

1. Løsn de to skruer.
2. Fjern døren.
3. Skil døren ad udefra og ind.

3.6.2 Montering af dørhængsel

Montér i omvendt rækkefølge.

Reparation

3.7 Udskiftning af dørpakning

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Der er fri adgang til apparaterne.
Sæbeskuffen er fjernet.→68
Betjeningspanelet er fjernet.
Døren er fjernet.→70
Afdækningen forneden er fjernet.→78

3.7.1 Fjernelse af dørpakning

1. Løsn holderen på tromlelyset.

Apparatets overflade kan blive ridset, hvis der bruges forkerte værktøjer.

Brug kun plastikværktøjer til at udskifte spænderingen.

Fjern spænderingen fra pakningsringen med et plastikværktøj.

1. Frigør dørpakningen fra frontpanelet.
2. Frigør kabelkonnektoren fra dørlåsen.

Reparation

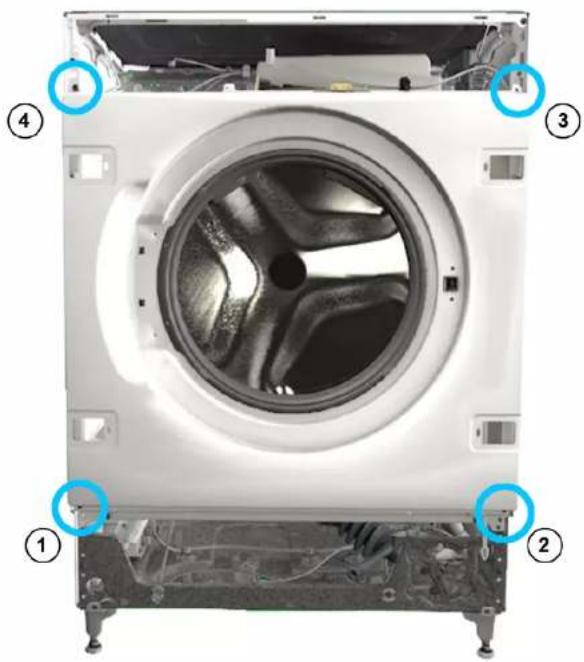

1. Løsn skruerne i den viste rækkefølge.

3.7.2 Montering af dørpakning

- Montér i omvendt rækkefølge.

Reparation

3.8 Udskiftning af dørlås

Som producent er vi forpligtet til at sikre kunderne adgang til dørlåsen som reservedel, inklusive reparationsvejledningen, i overensstemmelse med forordning (EU) 2019/2023. Vi gør imidlertid opmærksom på, at det efter udskiftning af dørlåsen er nødvendigt med en elektroteknisk sikkerhedstest, der udføres af en kvalificeret elektriker, før apparatet tages i brug. Denne person skal være dokumenterbart kvalificeret i henhold til landespecifikke love, forskrifter og standarder.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
√ Apparatet er afbrudt fra vandforsyningen.

Der er fri adgang til apparaterne.
Møbelpanelet er fjernet.
Betjeningspanelet er fjernet.
Døren er fjernet.→70
Spænderingen er fjernet.
Frontpanelet er fjernet.
Dørpakningen er fjernet.

3.8.1 Fjernelse af dørlås

1. Træk dørlåsstikket ud.
2. Frigør dørlåsen.

3.8.2 Montering af dørlås

Montér i omvendt rækkefølge.

Reparation

3.9 Udskiftning af tromlelys

Skarpe huskanter!

Snitlæsioner

Beskadigelse af andre apparatdele eller kundens hjem, f.eks. gulvet.

▶ Sørg for at sikre komponenten mod at falde ned.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Der er fri adgang til apparaterne.
Sæbeskuffen er fjernet.→68
Betjeningspanelet er fjernet.

3.9.1 Fjernelse af tromlelys

1. Træk tromlelysholderen ud af apparatet.
2. Afbryd de elektriske tilslutninger.
3. Fjern tromlelyset fra tromlelysholderen.

3.9.2 Montering af tromlelyse

Montér i omvendt rækkefølge.

Reparation

3.10 Udskiftning af afdækning forneden

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Møbelpanelet er fjernet.

3.10.1 Fjernelse af afdækning forneden

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.

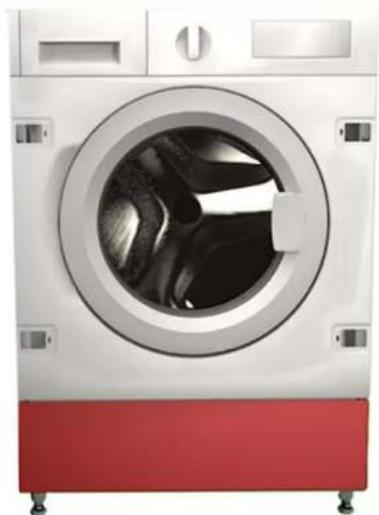

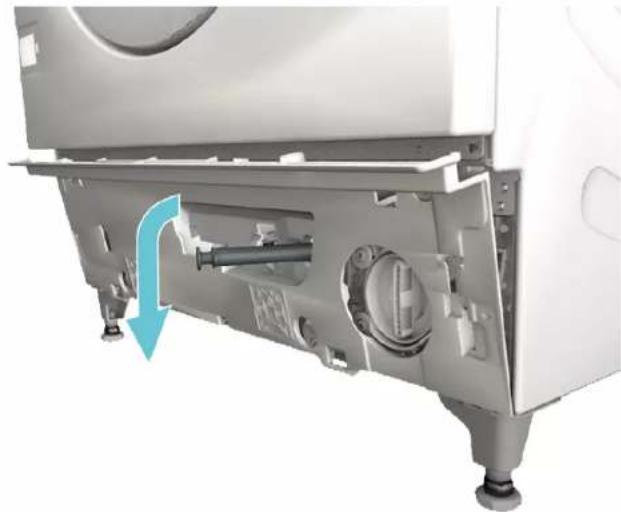

1. Fjern afdækningen forneden.

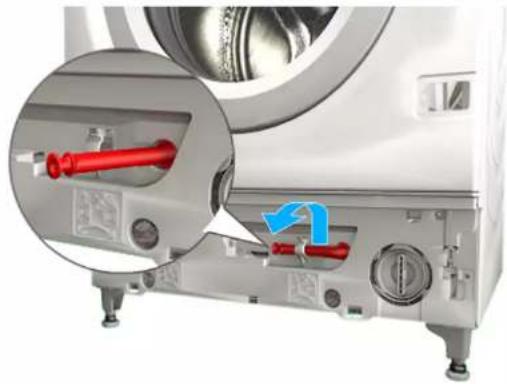

1. Afmontér slangen fra holderen.

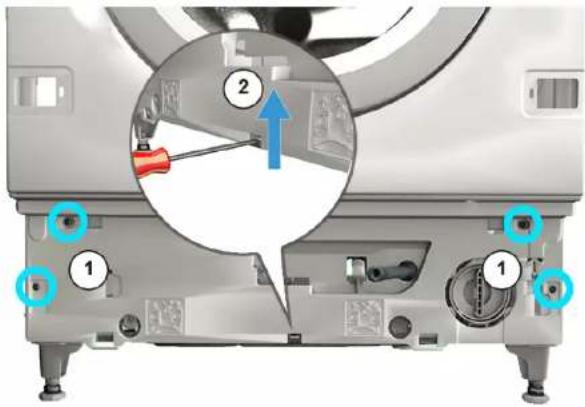

1. 1. Skru skruen ud (1).

2. Tryk på holdepunktet, og bevæg det nedad (2).

1. Træk i gruppeafdækningen forneden, og bevæg den fremad.

1. Træk slangen ud af afdækningen.

3.10.2 Montering af afdækningen

▶ Montér i omvendt rækkefølge.

Reparation

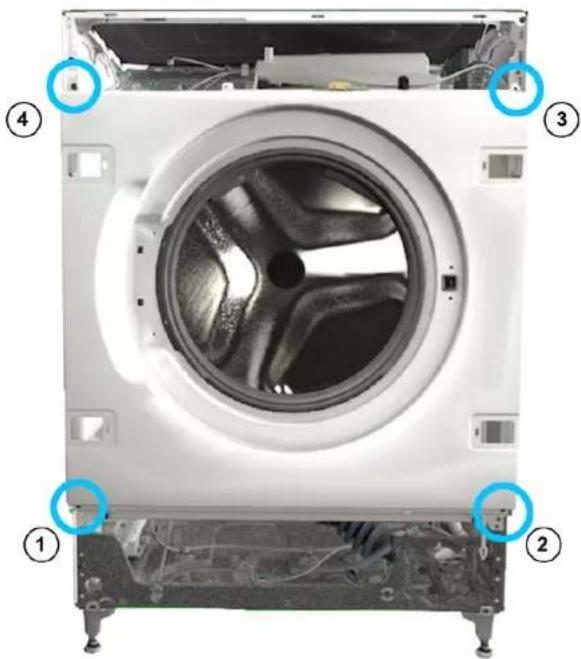

3.11 Udskiftning af frontpanel

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Der er fri adgang til apparaterne.
Sæbeskuffen er fjernet.→68
Møbelpanelet er fjernet.
Døren er fjernet.→70
Dørpakningen er fjernet.

3.11.1 Fjernelse af frontpanel

1. Løsn holderen på tromlelyset.

Løsn skruerne i den viste rækkefølge.

Montér i omvendt rækkefølge.

i Om dette dokumentet.... 303

√ Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.
Apparatet er fritt tilgjengelig.
√ Vaskemiddelskuffen er tatt ut.→308

√ Apparatet kobles fra strømforsyningen.
√ Apparatet kobles fra vannforsyningen.

Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.
Vaskemiddelskuffen er tatt ut.→308

1. Demonter håndtaket på vaskemiddelskuffen.

Sikre komponenten så den ikke kan falle ned.

Fjern skruene (1).

√ Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.
Møbelfronten er fjernet.
Døren er demontert.→310

Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.

3.6.1 Demontering av dørhengsel

1. Demonter dørhengslen.

3.6.2 Montering av dørhengsel

- Sikre komponenten så den ikke kan falle ned.

Fare for at deler kan falle ned på grunn av løsnede skruer! Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv. ► Sikre komponenten så den ikke kan falle ned.

Forutsetning:

√ Apparatet kobles fra strømforsyningen. √ Apparatet kobles fra vannforsyningen.
√ Apparatet er fritt tilgjengelig.
Vaskemiddelskuffen er tatt ut.→308
√ Instrumentpanelet er demontert.
Døren er demontert.→310
Nedre deksel er demontert.→318

3.7.1 Demontering av dørpakning

1. Løsne holderen på trommellampen.

1. Demonter dørpakningen.

Apparatet kobles fra strømforsyningen.
√ Apparatet kobles fra vannforsyningen.

Apparatet er fritt tilgjengelig.
Møbelfronten er fjernet.
√ Instrumentpanelet er demontert.
Døren er demontert.→310
Strammeringen er demontert.
√ Frontpanelet er demontert.
Dørpakningen er demontert.

Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.
Møbelfronten er fjernet.

Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.
1. Demonter nedre deksel.

Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.
Apparatet er fritt tilgjengelig.
Vaskemiddelskuffen er tatt ut.→308
Møbelfronten er fjernet.
Døren er demontert.→310
Dørpakningen er demontert.

- Sikre komponenten så den ikke kan falle ned.

OBS!

Fare for at deler kan falle ned på grunn av løsnede skruer! Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv. Sikre komponenten så den ikke kan falle ned.
