Produkttype	Administrerbar netværksswitch (switch) niveau 2
Model	TL-SG2008
Mærke	TP-Link
Antal Ethernet-porte	8 RJ45-porte 10/100/1000 Mbps
SFP-pladser	2 SFP-pladser til fiberoptiske moduler
Konsolport	1 RJ45-konsolport til CLI-konfiguration
Switchingkapacitet	16 Gbit/s
MAC-adressetabel	8K poster
Administrationsfunktioner	Interface Web, CLI, SNMP, VLAN, QoS, IGMP Snooping, LACP, STP/MSTP
Strømforsyning	Ekstern strømadapter 9 V DC / 0,6 A (medfølger)
Strømforbrug	Maks. 4,9 W
Dimensioner (L x B x H)	171 x 98 x 27 mm
Vægt	Ca. 0,4 kg
Montering	På skrivebord (gummifødder medfølger) eller i rack (beslag medfølger)
Ventilation	Uden blæser, passiv køling
Driftstemperatur	0 °C til 40 °C
Driftsfugtighed	10 % til 90 % RH uden kondens
Netværksstandarder	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.1p, 802.1Q, 802.1d, 802.1w, 802.1s
Sikkerhed	Må ikke udsættes for vand, må ikke åbnes, tag stikket ud for at afbryde strømmen
Vedligeholdelse	Rengør med en tør, blød klud, brug ikke opløsningsmidler
Reparerbarhed	Ingen brugerservicerbare dele, kontakt TP-Link support
Garanti	Begrænset TP-Link garanti (se betingelser på emballagen)

Ofte stillede spørgsmål - TL-SG2008 TP-LINK

Hvordan nulstiller jeg TL-SG2008 switchen til fabriksindstillinger?

Tryk og hold Reset knappen på forsiden af switchen nede i ca. 10 sekunder, indtil lysene blinker. Switchen genstarter med standardindstillingerne.

Hvordan får jeg adgang til switchens webadministrationsinterface?

Tilslut din computer til switchen med et Ethernet-kabel. Angiv en fast IP-adresse på din PC i samme undernet (f.eks. 192.168.0.x). Åbn en browser og indtast http://192.168.0.1. Log ind med brugernavnet admin og adgangskoden admin (små bogstaver).

Hvilke browsere er kompatible med webgrænsefladen?

Webgrænsefladen fungerer med moderne browsere som Chrome, Firefox, Edge og Safari. Sørg for, at JavaScript er aktiveret.

Hvordan konfigurerer jeg en VLAN på TL-SG2008?

I webgrænsefladen, gå til VLAN > 802.1Q VLAN. Opret en ny VLAN med et ID og navn, og tildel medlemsporte (tagged eller untagged). Bekræft konfigurationen.

Hvad gør jeg, hvis jeg har glemt administratoradgangskoden?

Udfør en fabriksnulstilling (se forrige spørgsmål). Dette sletter alle indstillinger, inklusive adgangskoden.

Kan switchen monteres i et standard rack?

Ja, TL-SG2008 leveres med monteringsbeslag til installation i et 19-tommers rack. Fastgør beslagene med de medfølgende skruer, og skru dem derefter fast i racket med passende bolte (medfølger ikke).

Hvordan tilslutter jeg et SFP-modul i switchen?

Indsæt forsigtigt SFP-modulet (f.eks. et mini-GBIC) i SFP-pladsen, indtil det klikker på plads. For at fjerne det, tryk den metalliske håndtag ned og træk. Sørg for, at modulet er kompatibelt med switchen.

Hvilke typer kabler skal jeg bruge til Ethernet-portene?

Brug RJ45 kabler af kategori 5e eller højere til Gigabit-forbindelser. Kablerne kan være lige eller krydsede takket være Auto-MDI/MDIX-funktionen.

Har switchen en blæser?

Nej, TL-SG2008 bruger passiv køling uden blæser. Den er støjsvag og velegnet til et skrivebordsmiljø.

Hvordan installerer jeg gummifødderne til brug på skrivebordet?

Vend switchen om, fjern beskyttelsesfilmen fra klæbemidlet på de medfølgende gummifødder, og sæt dem fast i fordybningerne i de fire hjørner på undersiden af switchen. Placer switchen på en plan og stabil overflade.

BRUGSANVISNING TL-SG2008 TP-LINK

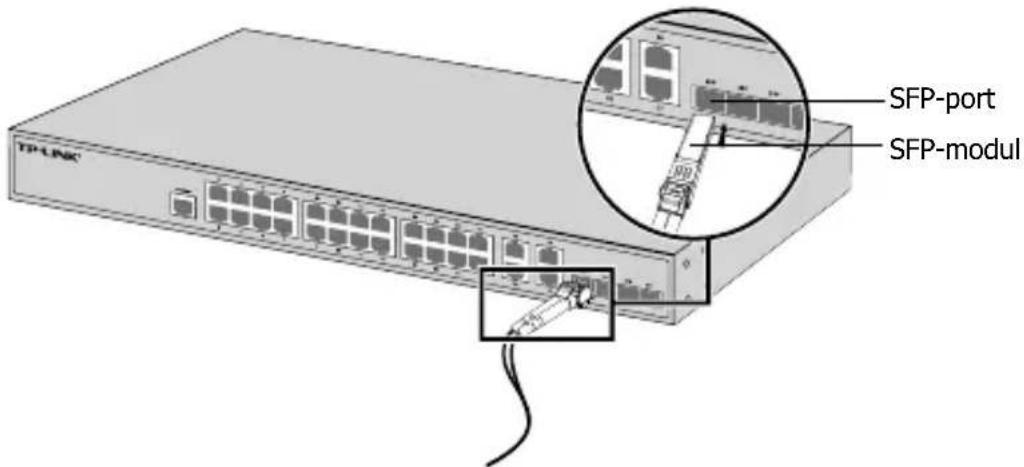

For svitsjer med SFP-porter, kan du koble en SFP-port til en SFP-modul. Hvis en SFP-mottaker er installert i et sport og har en gyldig kobling på porten, vil den tilknyttede RJ45-porten deaktiveres og ikke kunne brukes.

- Konsollport

For brytere med konsollport, kan du koble konsollporten til datamaskinen med konsollkabelen. Deretter kan du laste CLI for å administrere svitsjen.

For at installere enheden på skrivebordet, skal du følge trinene nedenfor:

1. Sæt enheden på en flad overflade, der er stærk nok til at bære hele vægten af enheden med alle beslag.
2. Fjern det selvklæbende papir fra undersiden af gummifødderne.
3. Vend enheden om og sæt de medfølgende gummifødder på de forsænkede områder nederst i hvert hjørne af enheden.

- Skabsmontering

For at montere enheden i et skab, skal du følge vejledningen nedenfor:

1. Kontrollér jordforbindelsen og stabiliteten af skabet.

2. Fastgør de medfølgende skabsbeslag på hver side af enheden med de medfølgende skruer.

1. Når beslagene er fastgjort på enheden, skal du bruge passende skruer (medfølger ikke) til at fastgøre beslaget til skabet.

Tilslutning

- Ethernet-port

Tilslut et Ethernet-port til computeren med et RJ45-kabel, som vist på følgende figur.

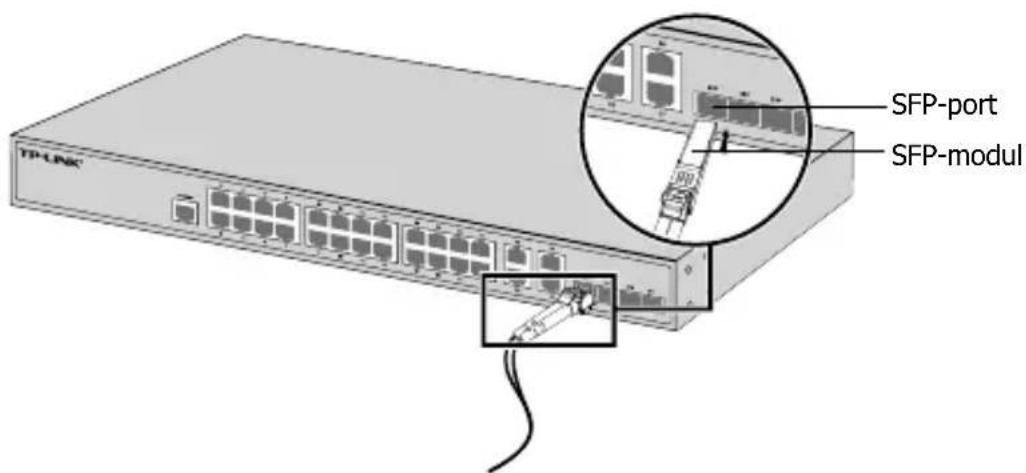

- SFP-port

For kontakter med SFP-porte kan du tilslutte et SFP-port til et SFP-modul. Hvis en SFP-transceiver er installeret i et stik og har et gyldigt link på porten, vil den tilknyttede RJ45-port bliver deaktiveret og kan ikke bruges.

- Konsolport

For kontakter med konsolport, kan du tilslutte konsolporten til din computer med konsolkablet. Derefter kan du indlæse CLI til at administrere kontakten.

Sæt hunstikket af den medfølgende netledning i enhedens strømstik og hanstikket i en stikkontakt.

- Konfigurer kontakten vha. brugergrænsefladen

1. Angiv IP-adressen på din PC på samme undernet som kontakten. IP-adressen er 192.168.0.x ("x" er et nummer fra 2 til 254); undernetmasken er 255.255.255.0.

2. Åbn en browser og indtast standard administrationsadressen http://192.168.0.1 i browserens adressefelt, og tryk derefter på tasten Enter.

3. Indtast admin for standard brugernavn og adgangskode med små bogstaver. Klik på Logon-knappen eller tryk på Enter.

4. Efter en vellykket login, kan du konfigurere kontakten på administrationssiden.

- Konfigurer kontakten ved hjælp af CLI (kun for Smart-kontakter og styrede kontakter)

Du kan logge på og få adgang til CLI'en for at styre kontakten. For detaljerede instruktioner om, hvordan du gør dette, henvises til CLI-vejledningen.

- Konfigurer kontakten vha. værktøjet (kun for Easy Smart-kontakter)

Du kan bruge Easy Smart konfigurationsværktøj til centralt at styre hele netværk af Easy Smart kontakter. For detaljerede instruktioner om, hvordan du gør dette, henvises til brugervejledningen.

Kurulum

- Masaüstü Kurulumu

Sikkerhedsinformation

• Du kan tænde/slukke for enheden ved at benytte Tænd/Sluk knappen. På produkter der ikke er udstyret med en Tænd/Sluk knap, er den eneste måde at afbryde enheden på, at udtrække ledningen eller adapteren til strømkilden. Den afbrudte enhed skal forblive klar til brug.
• Undlad at åbne enheden eller forsøge at reparere det. Du vil være udsat for højspænding eller andre risici. Hvis du åbner en forseglet komponent eller produkt(er) bortfalder garantien. Hvis du har brug for vedligeholdelse, bedes du kontakte os.
• Undlad at benytte enheden i nærheden af vand.

TP-LINK begrænset produktgaranti

Gælder kun TP-LINK mærkevarer.

DENNE GARANTI GIVER DIG SPECIFIKKE JURIDISKE RETTIGHEDER OG DU KAN HAVE ANDRE RETTIGHEDER SOM VARIERER FRA STAT TIL STAT (ELLER FRA LAND ELLER PROVINS).

INDENFOR LOVENS RAMMER ER GARANTIEN OG RETSMIDLERNE DER FREMGÅR ESKKLUSIVE OG I STEDET FOR ALLE ANDRE RETTIGHEDER, RETSMIDLER OG BETINGELSER.

TP-LINK garanterer at alle TP-LINK hardware produkter indeholdt i den originale emballage ikke er behæftede med fejl på materialer og håndværk såfremt de bruges efter hensigten og i overensstemmelse med TP-LINK's retningslinjer, indenfor en periode som afhænger af den lokale service, fra købsdatoen af den oprindelige slutbruger/køber.
